Датчик удара - принцип работы и назначение

Статья обновлена: 18.08.2025

Датчик удара – это электронное устройство, предназначенное для фиксации механических воздействий: ударов, вибраций или резких ускорений. Его ключевая функция – преобразование физического импульса в электрический сигнал для последующей обработки.

Такие сенсоры незаменимы в системах безопасности автомобилей (подушки безопасности), противоугонных комплексах, промышленном оборудовании для мониторинга вибраций и потребительской электронике (защита жёстких дисков). Они мгновенно реагируют на опасные воздействия, предотвращая повреждения или активируя защитные механизмы.

Принцип работы пьезоэлектрических сенсоров

Пьезоэлектрические датчики удара преобразуют механическое воздействие в электрический сигнал. Их действие основано на пьезоэлектрическом эффекте, возникающем в определённых кристаллических материалах (например, кварц, керамика PZT). При деформации такого материала под внешней нагрузкой в его кристаллической решётке происходит перераспределение зарядов.

Это смещение зарядов генерирует пропорциональное приложенной силе электрическое напряжение на противоположных гранях пьезоэлемента. Чем интенсивнее удар или вибрация, тем выше амплитуда выходного сигнала. Датчик не требует внешнего питания для генерации сигнала, так как энергия берётся непосредственно из механического воздействия.

Ключевые этапы преобразования энергии

Механическое воздействие: Удар или вибрация создают давление на пьезоэлектрический элемент.
Деформация кристалла: Кристаллическая структура материала сжимается или изгибается.
Генерация заряда: Смещение ионов в решётке формирует разность потенциалов на электродах.
Фиксация сигнала: Электрический импульс передаётся в усилитель или микропроцессор для анализа.

Характеристика	Описание
Чувствительность	Зависит от типа пьезоматериала и площади электродов
Диапазон измерения	Определяется жёсткостью кристалла (от лёгких вибраций до сильных ударов)
Скорость реакции	Практически мгновенная (микросекунды)

Ключевое преимущество – пассивность: датчик не нуждается в источнике питания для детектирования удара. Однако сигнал требует усиления и фильтрации из-за малой мощности. Основные сферы применения включают системы безопасности автомобилей (подушки безопасности), противоударную защиту электроники и промышленный мониторинг оборудования.

Роль микромеханических систем (MEMS) в современных датчиках

Микромеханические системы (MEMS) стали технологической основой для массового производства миниатюрных датчиков удара. Они создаются по схожим с микроэлектроникой технологиям фотолитографии и травления кремния, что позволяет формировать микроскопические подвижные механические структуры (балки, мембраны, грузики) и сенсорные элементы на одном кристалле с электроникой обработки сигналов.

Благодаря MEMS, датчики удара обрели ключевые преимущества: экстремально малые габариты (до миллиметра), низкое энергопотребление, высокую устойчивость к вибрациям и возможность интеграции с беспроводными модулями. Это открыло путь к их повсеместному внедрению в компактные устройства и сложные распределенные системы мониторинга.

Применение и преимущества MEMS-технологии

Автомобильная безопасность: Акселерометры MEMS мгновенно регистрируют столкновения, активируя подушки безопасности за миллисекунды.
Электроника: В смартфонах, ноутбуках и планшетах датчики удара защищают жесткие диски при падении, фиксируют повреждения корпуса.
Промышленность: Контроль ударных нагрузок на станки, турбины или конструкции в режиме реального времени.

Характеристика	Влияние MEMS
Чувствительность	Способность детектировать удары от 0.1g до 10000g с высокой точностью
Надежность	Отсутствие изнашивающихся частей, срок службы > 15 лет
Стоимость	Снижение цены в 10-20 раз благодаря полупроводниковому производству

Современные MEMS-сенсоры комбинируют акселерометры, гироскопы и алгоритмы машинного обучения для различения типов ударов (падение, столкновение, вибрация) и минимизации ложных срабатываний. Дальнейшее развитие направлено на создание самодиагностирующихся датчиков и многоосевых сенсорных кластеров для точной 3D-фиксации воздействий.

Как формируется сигнал при обнаружении удара

При механическом воздействии на чувствительный элемент датчика (пьезокерамику, микроэлектромеханическую систему или пружинный контакт) возникает физическая деформация. Эта деформация преобразуется в электрический параметр: изменение сопротивления, генерацию заряда или колебания напряжения.

Полученный аналоговый сигнал усиливается и фильтруется для устранения помех. Далее он поступает в аналого-цифровой преобразователь (АЦП), где колебания напряжения переводятся в цифровой код – последовательность дискретных значений, отражающих амплитуду и длительность воздействия.

Этапы обработки сигнала

Пороговая проверка: Цифровой процессор сравнивает амплитуду сигнала с заданным порогом срабатывания. Превышение порога активирует триггер.
Анализ длительности: Система отсеивает кратковременные помехи (например, вибрации), проверяя, сохраняется ли превышение порога в течение минимального времени удара.
Пространственная верификация (в многоосевых датчиках): Сопоставляются данные с нескольких сенсоров для определения вектора удара и отличия реальных воздействий от ложных срабатываний.

После подтверждения всех критериев процессор формирует цифровой импульс или изменяет состояние выходного сигнала (например, замыкает реле). Этот финальный сигнал передаётся в управляющую систему для активации защитных механизмов: отключения питания, срабатывания подушек безопасности или отправки тревожного оповещения.

Порог срабатывания: настройка чувствительности

Порог срабатывания определяет минимальную силу механического воздействия (удара, вибрации), при которой датчик генерирует сигнал тревоги или передает данные. Эта величина измеряется в единицах ускорения (g) и напрямую влияет на фильтрацию ложных срабатываний от случайных помех: легких касаний, шагов, работы бытовой техники или проезжающего транспорта.

Корректная настройка чувствительности требует учета условий эксплуатации: для автомобильного иммобилайзера в городской среде нужен низкий порог для фиксации попыток угона, а для промышленного оборудования в цеху – высокий, чтобы игнорировать постоянную вибрацию станков. Неверная калибровка приводит либо к пропуску реальных угроз, либо к частым ложным тревогам.

Методы регулировки

Аппаратная настройка: изменение сопротивления резисторов или позиции перемычек на плате датчика.
Программная калибровка: через мобильное приложение или ПО, где порог задается цифровым значением (например, 1.5g–5g).
Тестовые удары: использование калибровочных молотков с известной энергией для проверки реакции.

Ключевые факторы выбора порога:

Среда установки	Высокий порог для вибрирующих поверхностей (станки, двигатели)
Защищаемый объект	Низкий порог для хрупких конструкций (стеклянные витрины)
Тип угрозы	Средние значения для автосигнализаций (баланс между ударом по кузову и градом)

Важно! После установки порога обязательна проверка в реальных условиях: имитация ударов разной силы и анализ журнала срабатываний для точной оптимизации параметра.

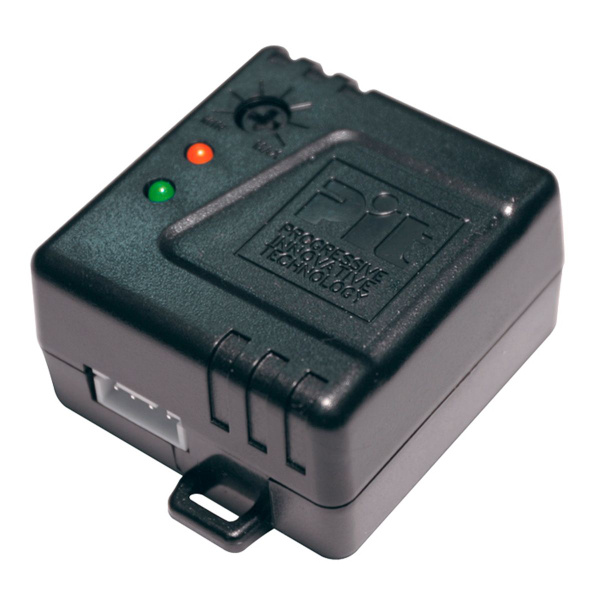

Автомобильные охранные системы как основное применение

Датчик удара служит ключевым компонентом противоугонных комплексов, реагируя на механические воздействия при попытках несанкционированного проникновения в транспортное средство. При обнаружении вибраций, толчков или ударов по кузову, стеклам или колесам он мгновенно активирует тревожный сигнал, предупреждая владельца и отпугивая злоумышленников.

Современные сенсоры используют пьезоэлектрические или микромеханические элементы, способные различать степень воздействия: от легкого касания (предупредительный режим) до сильных ударов инструментами (полноценная тревога). Многоуровневая чувствительность настраивается для исключения ложных срабатываний от случайных факторов вроде проезжающего транспорта или града.

Функциональные особенности в охранных системах

Двухэтапный алгоритм: краткий звуковой сигнал при слабом воздействии и полная сирена с оповещением владельца при интенсивном ударе
Автоматическая постановка на охрану: активация датчика через 20-30 секунд после запирания автомобиля
Интеграция с CAN-шиной: передача данных о точке воздействия (двери, капот, багажник) на бортовой компьютер

Тип воздействия	Реакция системы
Касание кузова/попытка эвакуации	Короткие сиренные импульсы + световое предупреждение
Разбитие стекла/взлом замка	Непрерывная сирена + SMS-оповещение + блокировка двигателя

Дополнительную защиту обеспечивает акселерометрный модуль, фиксирующий наклон автомобиля при попытке угона методом буксировки или домкрата. Комбинирование с иммобилайзером и GPS-трекером создает многоуровневую защиту, где ударный сенсор выполняет роль первичного "часового".

Использование датчиков удара в воздушных подушках безопасности (airbag)

Датчики удара выступают центральным элементом системы срабатывания подушек безопасности. Их основная задача – мгновенно обнаружить резкое замедление транспортного средства, характерное для столкновения. При достижении заранее определенного порога воздействия (g-force), датчик отправляет электрический сигнал в блок управления подушками безопасности (ACU). Без этого компонента система airbag не сможет идентифицировать аварию и активировать защиту.

Скорость реакции критична: весь процесс от удара до полного раскрытия подушки должен занимать доли секунды (обычно 15-50 мс). Датчики проектируются так, чтобы игнорировать мелкие вибрации (езда по неровностям, удар двери) и реагировать только на удары, соответствующие серьезному ДТП. Ложные срабатывания предотвращаются алгоритмами анализа данных в ACU, которые обрабатывают информацию от нескольких датчиков одновременно.

Ключевые аспекты применения

Современные автомобили используют комбинацию датчиков разных типов для повышения надежности:

Фронтальные датчики: Обычно расположены в передней части авто (бампера, лонжероны). Реагируют на лобовые и угловые удары.
Боковые датчики: Вмонтированы в стойки, дверные панели или пороги. Активируют боковые подушки и шторки.
Центральный датчик (в салоне): Часто находится в блоке управления ACU. Служит для подтверждения сигнала от внешних датчиков.

Типы датчиков по принципу действия:

Тип	Принцип работы	Преимущества
Электромеханические	Шарик/грузик замыкает контакты при инерционном смещении	Простота, надежность, низкая стоимость
Пьезоэлектрические	Генерируют напряжение при деформации от удара	Высокая чувствительность, точное измерение силы
Микромеханические (MEMS)	Микрочипы с подвижными элементами, изменяющими емкость/сопротивление	Компактность, интеграция с электроникой, программируемость

Система всегда использует данные минимум от двух датчиков для предотвращения ложного раскрытия. ACU анализирует продолжительность, направление и интенсивность удара, выбирая какие именно подушки (фронтальные, боковые, коленные) и с какой силой должны сработать. После аварии датчики и блок управления требуют замены, так как являются одноразовыми компонентами системы безопасности.

Мониторинг ударов в промышленном оборудовании

Датчики удара непрерывно фиксируют механические воздействия на компоненты промышленных установок, таких как насосы, вентиляторы, турбины или конвейерные системы. Их ключевая задача – обнаружение аномальных вибраций, толчков или резонансных колебаний, возникающих при поломках подшипников, дисбалансе роторов, ослаблении крепежа или столкновениях рабочих органов. Регистрируемые параметры включают пиковое ускорение (g), длительность импульса и спектральный состав удара.

Системы мониторинга интегрируют датчики с контроллерами, передающими данные в режиме реального времени на SCADA-системы или платформы IIoT. Это позволяет автоматически генерировать аварийные сигналы при превышении пороговых значений, останавливая оборудование до катастрофических повреждений. Анализ исторических данных ударов выявляет деградацию узлов, например, рост ударных импульсов свидетельствует о развитии усталостных трещин в зубьях шестерен.

Ключевые функции и преимущества

Предотвращение аварий: Раннее обнаружение ударов от заклинивания подшипников или обрыва ленты конвейера.
Прогнозное ТО: Корреляция частоты ударов с износом деталей для оптимизации ремонтов.
Защита от перегрузок: Фиксация механических перегрузок при некорректной эксплуатации.

Тип воздействия	Пример последствий	Метод детектирования
Удар кавитации (насосы)	Эрозия крыльчатки	Высокочастотный анализ (>5 кГц)
Дисбаланс ротора	Разрушение опорных подшипников	Измерение ускорения в 3-х осях

Пьезоэлектрические и MEMS-сенсоры доминируют в промышленности благодаря устойчивости к перепадам температур и вибрационному фону. Для критичных объектов применяют распределенные сети датчиков, сопоставляя данные с разных точек для локализации дефекта. Например, на прессах синхронный мониторинг ударов на станине и ползуне идентифицирует перекосы или износ направляющих с точностью до 2-3 мм.

Защита серверных стоек от несанкционированного доступа

Серверные стойки требуют многоуровневой защиты для предотвращения физического вмешательства или кражи оборудования. Несанкционированный доступ может привести к повреждению инфраструктуры, утечке данных или полному выходу систем из строя.

Эффективная стратегия включает механические, электронные и программные средства контроля. Комплексный подход минимизирует риски, обеспечивая непрерывность критически важных операций и соответствие стандартам информационной безопасности.

Ключевые методы защиты

Физические замки: Специализированные электронно-механические замки с индивидуальными кодами или ключами для каждой стойки.
Системы видеонаблюдения: Камеры с ИК-подсветкой и детекцией движения, направленные на зоны размещения стоек.
Датчики открытия дверей: Магнитные или герконовые сенсоры, мгновенно оповещающие о вскрытии дверцы стойки.
Датчики удара/вибрации: Реагируют на попытки физического воздействия (толчки, перемещение) и передают сигнал в систему мониторинга.
Контроль доступа: RFID-карты, биометрия или PIN-коды для авторизации персонала в помещениях ЦОД.

Интеграция с системами мониторинга – обязательное условие: все датчики подключаются к централизованной платформе (например, через SNMP или специализированные контроллеры). При срабатывании триггера автоматически генерируются:

Аварийные оповещения (SMS, email, push-уведомления)
Записи в системные журналы с метками времени
Команды на отключение портов коммутаторов

Тип угрозы	Средство защиты	Реакция системы
Физическое вскрытие	Датчики открытия + видеонаблюдение	Аларм, запись видео, блокировка учетных записей
Попытка перемещения	Датчики удара/вибрации	Активация звуковой сирены, уведомление службе безопасности
Неавторизованный вход	Электронные замки + СКУД	Запрет доступа, аудит действий пользователя

Регулярный аудит журналов доступа и тестирование работы датчиков обеспечивают поддержание уровня безопасности. Резервирование источников питания и каналов связи гарантирует работоспособность защиты даже при сбоях инфраструктуры.

Игровые контроллеры и фитнес-трекеры: распознавание действий

В игровых контроллерах акселерометры и гироскопы (ключевые компоненты датчиков удара) непрерывно фиксируют ориентацию и резкие изменения движения. При резком встряхивании геймпада или выполнении специфического жеста (например, замаха в теннисном симуляторе) датчик генерирует сигнал, который ПО интерпретирует как игровое действие. Это позволяет переводить физические манипуляции пользователя в цифровые команды без механических кнопок.

В фитнес-трекерах те же сенсоры анализируют паттерны ускорения при ходьбе, беге или прыжках. Алгоритмы машинного обучения распознают характерные "отпечатки" ударов стопы о поверхность, подсчитывая шаги и классифицируя активность (например, отличая подъем по лестнице от обычной ходьбы). При внезапном падении резкий скачок показаний активирует функцию экстренного оповещения.

Ключевые особенности распознавания

Калибровка под задачи: В играх чувствительность настраивается под резкие жесты, в трекерах – под циклические движения
Комбинация сенсоров: Данные акселерометра дополняются гироскопом (углы поворота) и барометром (перепады высоты)
Фильтрация шумов: Игнорирование вибраций от транспорта или случайных встряхиваний

Параметр	Игровые контроллеры	Фитнес-трекеры
Частота опроса датчика	100-500 Гц (для мгновенной реакции)	20-100 Гц (оптимизация батареи)
Типичные действия	Бросок, удар, поворот руля	Шаги, падения, плавание, сон
Точность распознавания	>95% для зарегистрированных жестов	>85% для ходьбы (снижается при нестандартной походке)

Эффективность систем зависит от калибровки исходных показаний и адаптивных алгоритмов, которые учитывают индивидуальные особенности моторики пользователя. Например, контроллер PlayStation DualSense автоматически корректирует чувствительность при изменении хвата, а трекеры Fitbit обучаются походке владельца в течение первых 3-5 дней использования.

Спортивные приложения: анализ силы удара в единоборствах

Датчики удара, интегрированные в экипировку (перчатки, бинты, жилеты) или снаряды (груши, макивары), фиксируют динамические параметры удара: пиковую силу, скорость, ускорение и точку приложения воздействия. Эти данные передаются в реальном времени на смартфон или тренерский компьютер через Bluetooth, обеспечивая мгновенную объективную оценку каждого движения.

Аналитический софт преобразует сырые показания датчиков в наглядную статистику: силу удара в ньютонах/фунтах, серийность комбинаций, КПД энергии и сравнительные графики между спортсменами. Алгоритмы выявляют корреляции между техникой (углом атаки, траекторией) и мощностью, выделяя слабые зоны для коррекции.

Ключевые применения в тренировочном процессе:

Точная оценка прогресса: отслеживание динамики силы по сессиям через цифровые дневники.
Биомеханическая оптимизация: выявление ошибок (например, недостаточный разворот бедра при ударе) на основе низких показателей датчиков.
Соревновательные симуляции: установка целевых значений силы/скорости для имитации боя с конкретным противником.

Тип датчика	Измеряемые параметры	Точность
Акселерометры	Ускорение, вибрация	±5%
Тензодатчики	Деформация, приложенная сила	±2%
Гироскопы	Угловая скорость, вращение	±3°

Системы предупреждают о риске травм, анализируя асимметрию нагрузки на конечности или резкие скачки ударного импульса. В спаррингах синхронизация датчиков на обоих бойцах позволяет оценивать эффективность защиты: например, расчет поглощенной энергии при блокировании удара.

Датчики удара в системах "умного дома"

Датчики удара (вибрационные сенсоры) в умном доме реагируют на физические воздействия – удары, толчки, вибрации или попытки разрушения защищаемых объектов. Они преобразуют механические колебания в электрический сигнал, который анализируется системой безопасности.

Основная задача таких датчиков – выявление несанкционированного проникновения через уязвимые конструкции: окна, двери, сейфы или стены. Чувствительность большинства моделей настраивается, позволяя игнорировать мелкие бытовые вибрации (например, от проезжающего транспорта) и фиксировать только критичные воздействия.

Функциональность и интеграция

При срабатывании датчик удара передает сигнал в центральный хаб умного дома. Это мгновенно инициирует запрограммированные сценарии безопасности:

Тревожное оповещение: Отправка push-уведомлений владельцу на смартфон, включение сирены или мигание света.
Визуальная фиксация: Активация камер видеонаблюдения для записи происходящего.
Блокировка доступа: Автоматическое закрытие умных замков на дверях/воротах.
Информирование служб: Автодозвон в охранную компанию или экстренные службы (при подключении соответствующей услуги).

Типы и особенности установки:

Пьезоэлектрические: Распространенный тип, определяет вибрацию через пьезоэлемент. Крепится непосредственно на защищаемую поверхность (стекло, рама).
Микроволновые (радарные): Фиксируют движение объекта вблизи охраняемой зоны после первичного удара. Требуют правильной настройки зоны обнаружения.
Акустические: Реагируют на характерный звук бьющегося стекла. Часто комбинируются с вибрационными сенсорами.

Ключевые преимущества использования:

Раннее предупреждение о взломе до полного проникновения в помещение.
Дополнительный рубеж защиты, дополняющий датчики открытия и движения.
Возможность скрытого монтажа, затрудняющего обнаружение и отключение злоумышленником.
Минимизация ложных срабатываний благодаря настройке чувствительности и алгоритмам анализа сигнала.

Примеры применения:

Объект защиты	Тип датчика	Цель установки
Оконные стекла	Пьезоэлектрический	Обнаружение разбития или сильных ударов
Сейф/Депозитный ящик	Высокочувствительный вибрационный	Фиксация попыток вскрытия или перемещения
Входная дверь (металл/дерево)	Комбинированный (вибрация + акустика)	Выявление ударов по полотну или замку

Типы выходных сигналов: аналоговый и цифровой

Датчики удара преобразуют механическое воздействие в электрический сигнал, который может быть аналоговым или цифровым. Тип выходного сигнала определяет методы обработки данных, совместимость с оборудованием и устойчивость к помехам.

Аналоговый сигнал представляет непрерывное изменение напряжения или тока, пропорциональное силе и характеру удара. Цифровой сигнал формируется как дискретный набор данных в двоичном коде, часто с использованием встроенного АЦП (аналого-цифрового преобразователя).

Сравнительная характеристика

Характеристика	Аналоговый сигнал	Цифровой сигнал
Форма сигнала	Непрерывная кривая напряжения/тока	Дискретные значения (0/1, протоколы UART, I²C)
Помехоустойчивость	Низкая (искажается электромагнитными помехами)	Высокая (устойчив к шумам, коррекция ошибок)
Интеграция с системами	Требует АЦП для подключения к микроконтроллерам	Прямое подключение к цифровым входам ПЛК/микроконтроллеров
Точность данных	Зависит от качества аналоговой цепи, подвержена дрейфу	Определяется разрядностью АЦП, стабильна
Типовое применение	Простые системы мониторинга вибраций, лабораторные измерения	Автомобильные подушки безопасности, охранные системы, промышленные АСУ ТП

Ключевые отличия в обработке: Аналоговые выходы требуют дополнительных схем усиления и фильтрации, тогда как цифровые сигналы позволяют реализовать сложные алгоритмы анализа (например, распознавание типа удара) непосредственно в процессоре. Для критичных к задержкам систем (подушки безопасности) применяют цифровые датчики с аппаратной обработкой сигнала.

Схемы подключения к микроконтроллерам (Arduino/Raspberry Pi)

Датчики удара подключаются к микроконтроллерам через цифровые или аналоговые входы, в зависимости от типа сенсора. Основные принципы включают согласование уровней напряжения, правильную распиновку и обработку сигнала. Для цифровых датчиков используется дискретный вход, для аналоговых – АЦП микроконтроллера.

Ключевые аспекты подключения: питание датчика (3.3V/5V), заземление (GND), сигнальный провод и подтягивающие резисторы при необходимости. Важно исключить перегрузку выходов контроллера и обеспечить фильтрацию помех.

Базовые схемы

Подключение к Arduino (цифровой датчик):

VCC датчика → 5V Arduino
GND датчика → GND Arduino
OUT датчика → цифровой пин (например, D2)
Подтягивающий резистор 10 кОм между OUT и VCC (если не встроен)

Подключение к Raspberry Pi (цифровой датчик):

VCC датчика → 3.3V GPIO
GND датчика → GND GPIO
OUT датчика → GPIO пин (например, GPIO4)
Обязательно: Использовать делитель напряжения при 5V датчиках

Компонент	Arduino	Raspberry Pi
Напряжение питания	5V	3.3V
Сигнальный вывод	Цифровой вход (D2-D13)	GPIO (BCM нумерация)
Подтяжка резистора	Встроенная (активируется кодом)	Требуется внешний (4.7-10 кОм)

Для аналоговых датчиков используйте входы A0-A5 на Arduino или внешний АЦП для Raspberry Pi. Сигнальный провод подключается напрямую к аналоговому входу, обязательна фильтрующая емкость 0.1 мкФ между сигналом и GND.

Калибровка датчика под конкретные условия эксплуатации

Калибровка датчика удара – обязательный этап настройки, обеспечивающий точное соответствие его чувствительности реальным условиям работы. Она предполагает регулировку порога срабатывания и параметров обработки сигнала с учётом характеристик защищаемого объекта, типа возможных воздействий и уровня фоновых вибраций. Без корректной калибровки велик риск ложных срабатываний или, наоборот, пропуска критичных событий.

Процесс включает установку эталонных значений ускорения или силы, при которых устройство должно фиксировать удар. Для этого используются калибровочные стенды, генерирующие контролируемые импульсы заданной амплитуды и длительности. Настройка может затрагивать как аппаратные компоненты (например, подстройку резисторов), так и программные алгоритмы фильтрации шумов.

Ключевые аспекты калибровки

Основные параметры, требующие настройки:

Порог срабатывания – минимальное ускорение (в g), при котором датчик регистрирует удар.
Длительность импульса – временной интервал, в течение которого воздействие считается опасным.
Частотная фильтрация – отсечение вибраций вне характерного диапазона для целевых ударов.

Примеры адаптации под условия:

Среда эксплуатации	Особенности калибровки
Промышленное оборудование	Повышение порога для игнорирования постоянных вибраций станков
Автотранспорт	Настройка на частоты ударов при ДТП и фильтрация дорожной тряски
Хрупкие грузы	Снижение порога для фиксации даже слабых механических воздействий

После первичной настройки выполняют валидацию – тестовые удары с контролем реакции датчика. В процессе эксплуатации калибровку периодически повторяют, так как характеристики сенсора могут дрейфовать из-за температуры, старения компонентов или механических повреждений.

Методы предотвращения ложных срабатываний

Ложные срабатывания датчиков удара возникают из-за вибраций, температурных перепадов или электромагнитных помех, что снижает доверие к системе. Для минимизации таких инцидентов применяют комплексный подход, сочетающий аппаратные и программные решения.

Калибровка чувствительности под конкретные условия эксплуатации – базовый метод. Производители рекомендуют тестировать датчики в реальной среде перед фиксацией настроек, чтобы отсечь фоновые колебания.

Технические и алгоритмические подходы

Двухосевые/трехосевые сенсоры – анализ векторов силы по нескольким осям отличает реальные удары от случайной тряски.
Цифровые фильтры нижних частот – подавляют высокочастотные помехи (вибрации двигателя, дребезг).
Аппаратный гистерезис – устанавливает порог срабатывания выше уровня типовых фоновых шумов.

Программные методы включают временные задержки (игнорирование кратковременных пиков) и алгоритмы машинного обучения, распознающие паттерны реальных ударов. Для критичных систем применяют дублирование датчиков с перекрёстной проверкой сигналов.

Метод	Принцип работы	Эффективность
Аналоговый RC-фильтр	Сглаживание импульсных помех	Средняя (простой монтаж)
Адаптивные пороги	Автоматическая подстройка под уровень шума	Высокая (требует процессора)

Диагностика неисправностей: типовые проблемы и решения

Ложные срабатывания сигнализации – наиболее частая проблема. Датчик реагирует на вибрации, не связанные с воздействием на автомобиль (проезд грузовиков, гром, град). Проверьте чувствительность датчика (регулируется через меню автосигнализации или потенциометром на корпусе), убедитесь в надежном креплении корпуса к кузову и отсутствии дребезжащих элементов в салоне. При ложных тревогах в мороз возможно замерзание компонентов – осмотрите датчик на конденсат.

Полное отсутствие реакции на удары свидетельствует о потере питания, обрыве проводки или выходе из строя сенсора. Проверьте предохранитель цепи сигнализации, целостность проводов (особенно в местах перегибов у дверей), тестером убедитесь в наличии 12V на разъеме датчика. Если питание есть – выполните сброс настроек сигнализации. Отсутствие восстановления функционала требует замены устройства.

Ключевые неисправности и методы устранения

Постоянная активация сигнала тревоги
- Причина: Замыкание проводов, внутренняя поломка датчика.
- Решение: Проверьте изоляцию кабеля, отключите разъем датчика. Если тревога прекратилась – замените датчик.
Индикация неисправности на брелке
- Причина: Плохой контакт в разъеме, программный сбой.
- Решение: Разъедините и зачистите контакты датчика/блока управления. Проведите переобучение датчика согласно инструкции к сигнализации.

Симптом	Вероятная причина	Действия
Сигнализация не реагирует на легкие удары	Сниженная чувствительность, загрязнение сенсора	Повысить чувствительность настройкой, протереть корпус от пыли
Короткие ложные срабатывания при парковке	Разряжен АКБ авто, слабое крепление датчика	Проверить напряжение АКБ, затянуть крепежные винты
Датчик не определяется системой после установки	Неправильное подключение, несовместимость	Сверить схему распиновки, проверить совместимость модели с сигнализацией

Влияние температуры на точность измерений

Температурные изменения вызывают расширение или сжатие материалов внутри датчика удара, включая пьезоэлектрические элементы, пружинные механизмы и корпусные компоненты. Эти физические деформации напрямую искажают взаимное расположение чувствительных элементов, что приводит к изменению их электрических характеристик (ёмкости, сопротивления, пьезоэлектрического отклика) даже при отсутствии внешнего воздействия.

Температурные градиенты в корпусе создают внутренние механические напряжения, которые ошибочно регистрируются как ложные ударные события или "шум". Особенно критично это для высокочувствительных датчиков, используемых в прецизионных системах безопасности или промышленного контроля, где температурный дрейф нулевой точки существенно снижает достоверность пороговых значений срабатывания.

Ключевые аспекты влияния

Дрейф нулевой точки: Смещение базовых показаний при отсутствии удара из-за изменения внутренних параметров компонентов.
Чувствительность: Падение или рост коэффициента преобразования механического воздействия в электрический сигнал.
Частотный отклик: Изменение резонансных частот чувствительных элементов, влияющее на точность фиксации кратковременных импульсов.

Температурный эффект	Последствие для измерений	Методы компенсации
Термоупругие деформации	Ложные срабатывания, смещение калибровки	Термостабилизация, симметричные конструкции
Изменение упругих свойств материалов	Ошибка в оценке энергии удара	Алгоритмическая температурная коррекция
Термо-ЭДС в цепях	Постоянная составляющая в сигнале	Дифференциальные схемы включения

Для минимизации погрешностей применяются пассивные (термокомпенсирующие сплавы в конструкции, термоизоляционные кожухи) и активные методы (встроенные термодатчики с цифровой коррекцией показаний, калибровочные коэффициенты в прошивке). Особое внимание уделяется стабильности характеристик в рабочем диапазоне, указанном в технической документации.

Сравнение проводных и беспроводных модификаций

Проводные датчики удара передают сигнал тревоги через физические кабели к центральному блоку системы безопасности. Такая конструкция обеспечивает стабильную связь без риска радиопомех или потери сигнала из-за препятствий. Монтаж требует прокладки проводов, что увеличивает сложность установки, особенно в готовых помещениях с чистовой отделкой.

Беспроводные модели используют радиоканал (чаще всего диапазоны 433 МГц или 868 МГц) для передачи данных на приемный модуль. Это упрощает инсталляцию и позволяет размещать сенсоры в труднодоступных местах. Однако такие устройства зависимы от элементов питания – типичный срок автономной работы составляет 1-3 года, после чего требуется замена батареи.

Ключевые отличия

Надежность связи: Проводные – исключают ложные срабатывания от радиопомех. Беспроводные – подвержены влиянию "мертвых зон" и электронных помех.
Сложность монтажа: Проводные – требуют штробления стен, актуальны на этапе ремонта. Беспроводные – устанавливаются за 5-15 минут с помощью двухстороннего скотча.
Масштабируемость: Беспроводные системы проще расширять – достаточно добавить новый датчик с синхронизацией к контроллеру.

Критерий	Проводные	Беспроводные
Задержка передачи сигнала	Менее 1 мс	До 500 мс
Срок службы	10+ лет	3-7 лет (с заменой батарей)
Уязвимость к саботажу	Высокая (повреждение кабеля)	Низкая (защита от вскрытия корпуса)

Важно: Гибридные системы комбинируют оба типа, используя проводные датчики на стационарных объектах (окна, несущие стены) и беспроводные – для временных зон контроля. Выбор зависит от архитектуры здания и требуемого уровня отказоустойчивости.

Энергопотребление и автономность работы

Датчики удара традиционно характеризуются крайне низким энергопотреблением в пассивном режиме. Большинство современных моделей, особенно MEMS-типа, в состоянии покоя потребляют микроамперы или даже наноамперы тока, что минимизирует нагрузку на источник питания. Эта особенность критична для устройств, где датчик интегрирован в систему с ограниченным энергоресурсом, например, в беспроводные охранные датчики или портативную электронику.

Пиковое потребление возникает только в момент регистрации удара, когда активируется цепь обработки сигнала и передачи данных. Продолжительность таких всплесков обычно не превышает миллисекунд, а алгоритмы интеллектуального анализа (например, фильтрация ложных срабатываний от вибраций) дополнительно сокращают количество активных циклов. Для продления автономности в системах с батарейным питанием применяются:

Режимы глубокого сна с периодическим пробуждением для самодиагностики
Адаптивная чувствительность, снижающая частоту ложных активаций
Буферизация данных для пакетной передачи

Тип датчика	Потребление (режим ожидания)	Потребление (актив)
Пьезоэлектрический	~1-5 мкА	~200-500 мкА
MEMS	~0.5-2 мкА	~100-300 мкА

Оптимизация протоколов связи (например, использование BLE вместо Wi-Fi) и архитектуры "событие-запуск" позволяют достигать автономности до нескольких лет на компактных литиевых элементах питания. В критичных приложениях дополнительно применяют энергоэффективные триггеры, пробуждающие основную систему только при подтверждённом ударе.

Особенности монтажа на разные типы поверхностей

Установка датчика удара требует анализа материала основания: твёрдые поверхности (бетон, кирпич) обеспечивают максимальную чувствительность к вибрациям, тогда как мягкие (гипсокартон, дерево) могут требовать коррекции настроек.

Крепление осуществляется преимущественно на винты или двухсторонний скотч. Важно исключить промежуточные демпфирующие элементы (прокладки, герметики), которые поглощают ударные волны и снижают эффективность обнаружения.

Ключевые требования к монтажу

Твёрдые поверхности (бетон, плитка):
- Использовать ударные дюбели длиной ≥40 мм
- Обеспечить полное прилегание корпуса к стене
Гипсокартон:
- Монтаж исключительно в местах за металлическим профилем
- Применение специализированных анкеров-бабочек
Деревянные конструкции:
- Фиксация напрямую к несущей балке
- Запрещено крепление на декоративные панели или фанеру толщиной <10 мм

При установке на вибрирующие объекты (насосы, станки) обязательна прокладка силиконовых демпферов между датчиком и поверхностью для исключения ложных срабатываний. Радиус обнаружения сокращается на 15-20% при монтаже на основания с низкой плотностью.

Тип поверхности	Рекомендуемый крепёж	Макс. расстояние до зоны контроля
Бетон/Железобетон	Дюбель M6×60	8 м
Кирпичная кладка	Распорный анкер 8 мм	6 м
Гипсокартон	Анкер-бабочка 4×25 мм	3.5 м
Дерево (массив)	Винт 4.5×50 мм	5 м

Совместимость с системами оповещения и сигнализации

Датчики удара интегрируются в охранные комплексы через стандартные интерфейсы связи, такие как проводные шлейфы (например, RS-485) или беспроводные протоколы (Z-Wave, Zigbee, радиоканал). Электронная схема преобразует механическое воздействие в электрический сигнал тревоги, который передается на приемно-контрольный прибор для дальнейшей обработки.

Совместимость обеспечивается унификацией выходных сигналов: большинство датчиков генерирует сухие контакты (размыкание/замыкание цепи) или цифровые импульсы, распознаваемые панелями сигнализации. Критичным параметром является согласование напряжения питания (12В/24В) и токопотребления, иначе возможны ложные срабатывания или отказ системы.

Факторы успешной интеграции

Протокол обмена данными: соответствие спецификациям центрального оборудования (AJAX, DSC, Paradox)
Чувствительность настройки: калибровка порога срабатывания под массу защищаемого объекта
Защита от саботажа: встроенные тамперные контакты для контроля вскрытия корпуса

Тип подключения	Особенности	Рекомендуемые системы
Проводное	Стабильная связь, сложность монтажа	Стационарные ОПС, промышленные объекты
Беспроводное	Быстрая установка, автономное питание	GSM-сигнализации, умный дом

Будущие разработки: многоосевые и самообучающиеся сенсоры

Многоосевые датчики удара станут следующим шагом эволюции, фиксируя не только силу воздействия, но и его пространственную направленность. Вместо традиционных однокомпонентных систем они будут использовать массивы микроэлектромеханических элементов (МЭМС), параллельно анализирующих ускорения по осям X, Y, Z. Это позволит с высокой точностью реконструировать траекторию удара, отличать фронтальные столкновения от боковых или опрокидываний, а также фильтровать ложные срабатывания при падении устройства на ребро.

Интеграция искусственного интеллекта превратит сенсоры в самообучающиеся системы, адаптирующиеся к специфике эксплуатации. Алгоритмы на базе нейросетей будут непрерывно анализировать вибрационный фон, температурные колебания и историю срабатываний, автоматически корректируя пороги чувствительности. Например, в промышленном оборудовании датчик научится игнорировать штатные вибрации станка, а в автомобиле – отличать удар о препятствие от езды по бездорожью.

Ключевые преимущества новых технологий

Повышенная точность диагностики: 3D-картирование ударов для определения угла атаки и типа деформации
Адаптивность: автоматическая калибровка под условия среды (температура, вибрации, влажность)
Прогностика отказов: выявление микроударов, свидетельствующих о накоплении усталостных повреждений

Тип датчика	Традиционный	Перспективный
Анализ направленности	Только сила удара	Вектор удара + вращение
Реакция на помехи	Фиксированный порог срабатывания	Динамическая фильтрация шумов
Энергопотребление	Постоянное	Режимы "сна" с пробуждением по событию

Внедрение беспроводных сенсорных сетей позволит объединять распределенные датчики в единую диагностическую систему. При срабатывании одного модуля соседние узлы будут синхронно фиксировать сопутствующие вибрации, создавая детальную картину распространения ударной волны. Это критически важно для мониторинга ответственных конструкций – от авиационных крыльев до ветрогенераторов.

Список источников

При подготовке материалов о датчиках удара использовались авторитетные технические ресурсы и специализированные издания. Основное внимание уделялось принципам работы, конструктивным особенностям и областям применения устройств.

Ниже представлен перечень источников, содержащих детальную информацию о классификации, физических основах и практическом использовании датчиков удара в различных отраслях промышленности и потребительских устройствах.

Ключевые материалы

ГОСТ Р МЭК 60068-2-27-2010 «Испытания на удары» (официальные требования к ударным воздействиям)
Патенты РФ № RU2688254C1, № RU2715773C1 (конструкции и методы обработки сигналов)
Учебник «Микросистемная сенсорика» под ред. В.К. Иванова (раздел о пьезоэлектрических датчиках)
Научная статья «Алгоритмы обработки сигналов инерционных датчиков» в журнале «Приборы и системы. Управление, контроль, диагностика»
Техническая документация производителей: Murata Shock Sensors, TE Connectivity Censors
Отраслевой отчёт «Рынок датчиков безопасности транспортных систем 2023» (анализ применения)
Справочник «Автомобильные электронные системы» А.С. Головинова (глава о системах пассивной безопасности)
