Датчики Defi - точные измерения для тюнинга и автоспорта

Статья обновлена: 18.08.2025

Мир высоких оборотов и экстремальных нагрузок требует бескомпромиссного контроля параметров двигателя.

Датчики Defi обеспечивают точный мониторинг критических показателей: давления масла, температуры охлаждающей жидкости, уровня топлива, давления наддува и других.

Эти приборы становятся незаменимым инструментом при глубоком тюнинге силовых агрегатов и в условиях соревнований.

Надежность и высокая точность измерений позволяют оптимизировать работу мотора, предотвращая дорогостоящие поломки.

Использование датчиков Defi – обязательный элемент профессиональной подготовки автомобиля к экстремальным нагрузкам.

Точность измерений: ключевое преимущество Defi

В автоспорте и тюнинге отклонение даже на 1% в показаниях давления масла, температуры наддува или топливной смеси может привести к катастрофическому отказу двигателя или потере драгоценных секунд на круге. Defi устраняет эту проблему благодаря применению прецизионных сенсоров промышленного класса, проходящих многоступенчатую калибровку на производстве.

Использование специализированных микропроцессоров для обработки сигналов минимизирует электронные помехи и температурные дрейфы. Это обеспечивает стабильность измерений в экстремальных условиях: от вибраций на бездорожье до перепадов температур в подкапотном пространстве гоночного автомобиля при длительных нагрузках.

Как реализуется точность

• Многоточечная калибровка: Каждый датчик тестируется в 5-7 контрольных точках диапазона, а не только по минимуму/максимуму.
• Цифровая фильтрация сигнала: Подавление "шумов" от генератора или системы зажигания без задержек в отображении данных.
• Термокомпенсация схемы: Автоматическая коррекция показаний при температуре окружающей среды от -40°C до +120°C.

Параметр	Типичная погрешность (Defi)	Погрешность аналогов
Давление масла (0-10 бар)	±0.05 бар	±0.3-0.5 бар
Температура выхлопа (0-1000°C)	±1.5°C	±8-15°C
Boost (0-3 бар)	±0.01 бар	±0.1 бар

Для турбированных двигателей критична скорость отклика датчика наддува: Defi обновляет показания каждые 0.03 сек. Это позволяет точно детектировать преждевременную детонацию или турбояму при агрессивном калибровании ECU. Инженеры используют эти данные для точечной оптимизации топливных карт и угла опережения зажигания.

1. Диагностика аномалий: Выявление микроскачков давления масла при износе масляного насоса.
2. Валидация доработок: Точная оценка эффективности интеркулера или системы охлаждения.
3. Защита двигателя: Настройка аварийных предупреждений контроллера по реальным, а не расчётным параметрам.

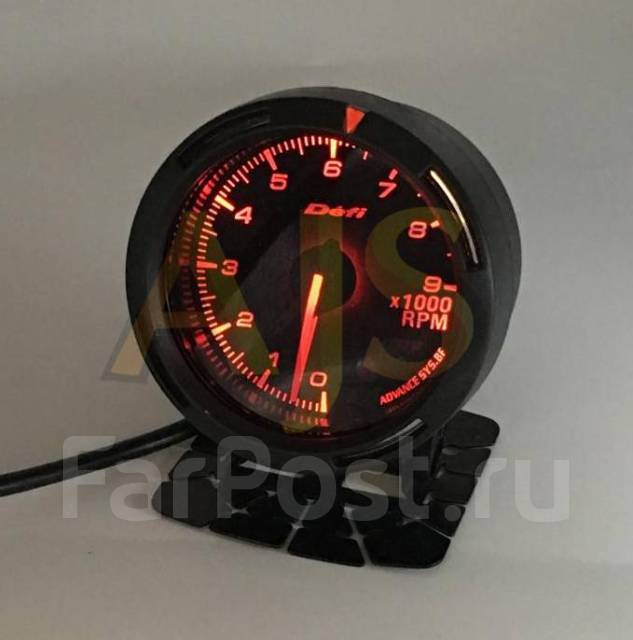

Выбор модели: серии Advance vs Link Meter

Серия Defi Advance позиционируется как решение для повседневного тюнинга и любительских трековых заездов. Эти датчики отличаются стандартной точностью (±1.5-2%), умеренной ценой и совместимостью с большинством популярных контроллеров через аналоговые выходы или CAN-шину базового уровня. Корпуса изготовлены из алюминиевого сплава с уплотнениями, обеспечивающими защиту IP65, что достаточно для стандартных условий эксплуатации.

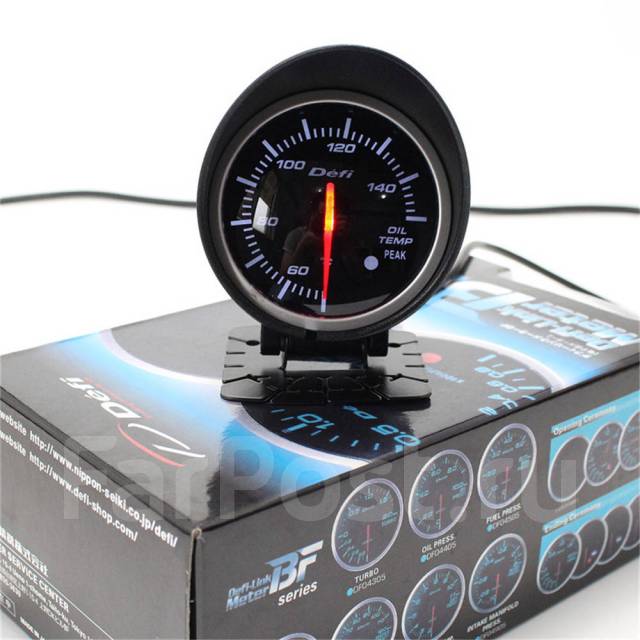

Линейка Link Meter ориентирована на профессиональный автоспорт и форсированные двигатели с экстремальными нагрузками. Здесь применяются прецизионные измерительные элементы с погрешностью ≤0.8%, усиленная защита от вибраций и температурный диапазон -40°C...+150°C. Конструкция корпусов включает титановые компоненты и керамические изоляторы, выдерживающие давление до 10 бар в турбированных системах. Поддержка высокоскоростного CAN FD и протоколов MoTeC/AIM позволяет интегрировать их в сложные телеметрические системы.

Ключевые отличия для автоспорта

• Динамическая стабильность: Link Meter сохраняет калибровку при резких перегрузках до 15G, Advance – до 5G
• Частота опроса: 1000 Гц у Link Meter против 250 Гц у Advance
• Ресурс: 50 000 моточасов у профессиональной серии против 20 000 у Advance

Критерий	Advance	Link Meter
Рабочее давление (макс.)	5 бар	10 бар
Калибровка под топливо	Бензин/Дизель	+ Race fuel/E85
Защита от EMP	Нет	Да

Для дрифта и ралли критична устойчивость к ударным нагрузкам – здесь Link Meter вне конкуренции. Advance оптимальны для:

1. Стрит-тюнинга с контролем AFR
2. Трек-дней начального уровня
3. Бюджетных гоночных проектов

Профессиональным командам в кольцевых гонках и drag racing следует выбирать Link Meter: их стоимость окупается при работе в критичных режимах свыше 8000 об/мин, где Advance могут демонстрировать гистерезис.

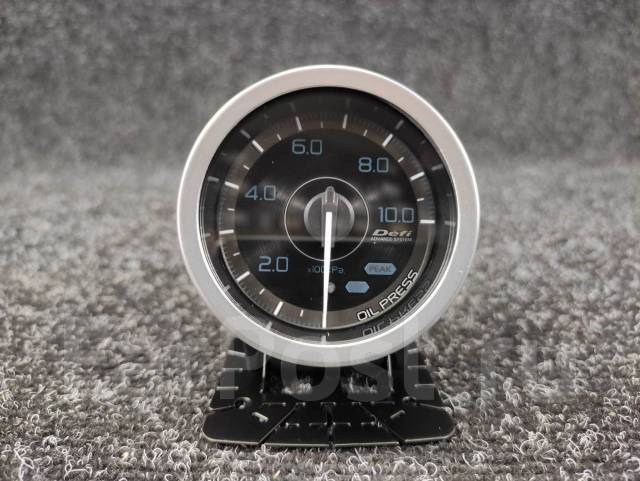

Подключение датчика давления масла в двигатель

Определите оптимальное место установки сенсора, ориентируясь на стандартные точки замера давления масла в двигателе. Чаще всего используется резьбовое отверстие штатного датчика аварийного давления, масляного фильтра или специальный тройник в магистрали. Убедитесь, что выбранная зона обеспечивает прямой контакт с моторным маслом без воздушных пробок и доступна для монтажа.

Слейте моторное масло для предотвращения утечки при демонтаже заглушек или штатных компонентов. Очистите посадочное место от загрязнений, нанесите высокотемпературный герметик на резьбу датчика (кроме уплотнительного кольца, если предусмотрено конструкцией). Затягивайте сенсор с рекомендованным производителем моментом, избегая перекосов и повреждения резьбы.

Электрическая интеграция и калибровка

Проложите сигнальный кабель вдали от подвижных деталей, систем зажигания и выхлопа. Используйте термостойкие гофры в зонах высоких температур. Подключите провода согласно схеме:

• Сигнальный выход – к соответствующему входу контроллера Defi
• Питание +12V – через предохранитель к АКБ или замку зажигания
• Масса – к неокрашенной точке кузова или блоку цилиндров

После монтажа заполните систему маслом, проверьте герметичность соединений на работающем двигателе. Выполните калибровку нулевого значения при выключенном моторе через интерфейс блока управления Defi. Сравните показания с эталонным манометром на высоких оборотах для верификации точности.

Параметр	Рекомендация
Резьба подключения	M10×1, 1/8" NPT или BSP (зависит от модели)
Рабочая температура	До 150°C (проверьте спецификацию сенсора)
Крутящий момент затяжки	10-15 Н·м (уточнить в инструкции)
Допустимый угол установки	±15° от вертикали

Важно: При использовании тройника не перекрывайте поток масла к критичным узлам двигателя. Регулярно проверяйте механическую целостность соединений – вибрации в автоспорте могут ослаблять крепления.

Монтаж датчика температуры охлаждающей жидкости

Выбор оптимального места установки критичен для точности измерений в экстремальных условиях. Идеальными точками считаются выход радиатора, термостатный корпус или шланг верхнего контура системы охлаждения – зоны с максимально репрезентативной температурой жидкости.

Обязательно сливайте часть охлаждающей жидкости перед врезкой! Снижение уровня ниже точки монтажа предотвратит утечки при установке фитинга. Используйте герметизирующую ленту или анаэробный герметик на резьбе, соблюдая момент затяжки, указанный производителем датчика.

Пошаговый алгоритм установки

1. Определите место монтажа с учетом доступности и минимального изгиба проводки.
2. Слейте охлаждающую жидкость (1-2 литра) в чистую емкость для последующего восстановления уровня.
3. Просверлите отверстие требуемого диаметра под фитинг в выбранной точке.
4. Нанесите термостойкий герметик на резьбу адаптера/переходника.
5. Вверните фитинг в отверстие динамометрическим ключом с усилием, рекомендованным производителем.
6. Вкрутите датчик в фитинг, соблюдая момент затяжки (обычно 10-20 Нм).
7. Проложите проводку вдали от подвижных частей и источников тепла (>15 см от выпускного коллектора).

Важно: Перед запуском двигателя восстановите уровень охлаждающей жидкости и проверьте систему на утечки при прогреве до рабочей температуры. Подключите датчик к мониторинговому устройству (логагер, ЭБУ) и выполните калибровку согласно инструкции оборудования.

Типичные ошибки	Последствия	Профилактика
Монтаж в "мертвых" зонах (нижний шланг, участки после термостата)	Запаздывание показаний на 5-15°С	Врезка до термостата на малом контуре
Перетяжка резьбы	Деформация корпуса, повреждение сенсора	Использование динамометрического ключа
Контакт проводки с вибрирующими элементами	Обрыв сигнальной цепи	Фиксация жгута нейлоновыми стяжками через каждые 20 см

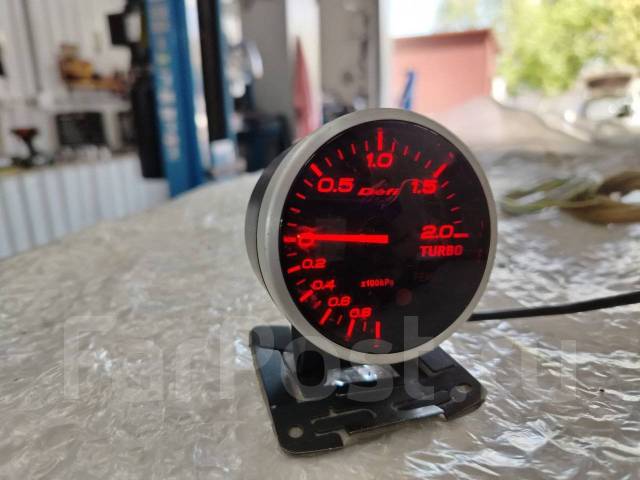

Установка датчика давления наддува турбины

Выбор места врезки – критически важный этап. Оптимальная точка расположения – между выходом турбокомпрессора и дроссельной заслонкой, на расстоянии минимум 30 см от крыльчатки турбины. Избегайте зон с резкими перепадами сечения трубопровода, вибрациями или экстремальным нагревом выхлопной системы. Используйте металлический переходник с резьбой (обычно 1/8" NPT), обеспечивающий надежное крепление без деформации патрубка.

Подключение электрической части требует аккуратности. Проложите проводку вдали от подвижных элементов, высоковольтных проводов и источников тепла. Обязательно используйте экранированный кабель для защиты сигнала от помех. Подключите "+" питания к АКБ через предохранитель (5А), "массу" – к чистому контакту на блоке двигателя, а сигнальный выход – к соответствующему входу Defi-контроллера или ЭБУ согласно схеме производителя.

Калибровка и проверка

Перед первым запуском выполните аппаратный сброс нуля: при выключенном двигателе нажмите калибровочную кнопку на датчике (если предусмотрена) или используйте функцию в ПО контроллера. Запустите мотор, прогрейте до рабочей температуры и проверьте целостность соединений мыльным раствором. Анализируйте показания через диагностическое приложение – на холостом ходу давление должно соответствовать атмосферному (±0.05 bar).

1. Физический монтаж датчика
2. Прокладка и фиксация проводки
3. Подключение к источнику питания и контроллеру
4. Первичная калибровка нулевого значения
5. Тестовый заезд с записью логов

Параметр	Рекомендация
Момент затяжки	15-20 Н·м для стальных адаптеров
Допустимый нагрев	Макс. 150°C (для стандартных моделей)
Диагностика ошибок	Код P0236/P0237 при сбоях сигнала

При тестовом заезде контролируйте реакцию датчика на разных режимах работы турбины. Резкие скачки или "плавание" значений указывают на утечку воздуха или электрические помехи. Для точной диагностики используйте лог-рекордер: сравнивайте показания Defi с данными штатного датчика (если подключен параллельно), обращая внимание на расхождения более 5%.

Интеграция датчиков Defi с контроллерами ЭБУ

Ключевой задачей при интеграции датчиков Defi с заводскими или спортивными ЭБУ является обеспечение совместимости сигналов. Большинство датчиков Defi выдают аналоговый сигнал 0-5В или импульсы частотного типа, что соответствует стандартным входам современных контроллеров. Точная калибровка масштабирования в прошивке ЭБУ позволяет отображать параметры в физических единицах (бар, °C, об/мин) без промежуточных преобразователей.

Для сложных проектов используется двухканальная схема: критичные для работы двигателя показатели (давление масла, детонация) дублируются на штатные входы ЭБУ, а вспомогательные данные (температура выхлопа, boost) передаются через CAN-шину или отдельные АЦП. Это гарантирует приоритетную обработку жизненно важных параметров системой управления, сохраняя возможность детального мониторинга через внешние дисплеи Defi.

Практические методы подключения

• Прямое аналоговое соединение: Датчики давления/температуры подключаются к аналоговым входам ЭБУ через экранированную проводку, с обязательной проверкой нагрузочного сопротивления (обычно 250-500 Ом)
• Частотные сигналы: Тахометрические датчики и расходомеры интегрируются через цифровые входы контроллера с настройкой порога срабатывания в ПО (например, Haltech или AEM)
• CAN-интеграция: Мультиметры Defi серии ZD передают данные по CAN-шине через протоколы SAE J1939 или пользовательские матрицы

Тип датчика	Способ интеграции	Точность данных
Давления (масло/топливо)	Аналоговый вход ЭБУ + калибровочная таблица	±1.5% FS
Температурные (EGT, coolant)	Через термисторные входы или термопары с усилителем	±2°C
Детонационные	Прямое подключение к специализированному входу ЭБУ	Зависит от алгоритма обработки

При настройке лямбда-регулирования особенно важна синхронизация широкополосных датчиков Defi (например, BF Advance) с ЭБУ. Используется либо отдельный CAN-модуль, либо аналоговый выход датчика, подключенный к выделенному ADC-каналу контроллера. Корректная интерпретация сигнала требует точного задания в прошивке:

1. Коэффициента преобразования напряжения в AFR
2. Температурной компенсации
3. Времени отклика для коррекции топливных карт

Важно: При работе с высокоомными датчиками (термопары EGT) длина проводов не должна превышать 1.5м без буферизации сигнала. Помехи от системы зажигания устраняются ферритовыми кольцами и раздельной трассировкой жгутов. Для верификации данных рекомендуется сравнивать показания Defi Control Unit и логгера ЭБУ в идентичных рабочих точках.

Калибровка нулевых показаний после установки

После физического монтажа датчика DEFI критически важно выполнить процедуру калибровки нулевых значений. Эта операция компенсирует возможные погрешности установки и гарантирует точность измерений в рабочих режимах. Игнорирование данного этапа приводит к систематическим ошибкам в показаниях, что делает данные непригодными для анализа и настройки.

Перед началом калибровки убедитесь, что двигатель прогрет до стандартной рабочей температуры, а измеряемая среда находится в базовом состоянии. Для датчиков давления масла или топлива это означает заглушенный мотор, для температурных сенсоров – отсутствие теплового воздействия. Все регулировки выполняются через головное устройство или контроллер DEFI согласно официальной инструкции к конкретной модели.

Пошаговая процедура калибровки

1. Активируйте сервисное меню контроллера DEFI (комбинация кнопок зависит от модели).
2. Выберите тип калибруемого датчика из списка подключенных устройств.
3. Перейдите в раздел «Zero Calibration» или «Установка нуля».
4. Дождитесь стабилизации показаний (не менее 30 секунд).
5. Подтвердите текущие значения как нулевые эталонные.
6. Повторите для всех установленных датчиков последовательно.

Ключевые требования при калибровке:

• Отсутствие вибраций и теплового излучения от выхлопной системы
• Стабильное напряжение бортовой сети (12.8–14.4V)
• Отключение дополнительного оборудования (кондиционер, аудиосистема)

Тип датчика	Эталонное состояние	Допустимое отклонение нуля
Давление масла	Двигатель заглушен	±0.05 bar
Турбонаддув	Атмосферное давление	±0.02 bar
Температура ОЖ	Охлаждённый двигатель	±1°C
EGT (выхлоп)	Комнатная температура	±5°C

Проверяйте калибровку после экстремальных нагрузок или замены компонентов системы. Рекомендуется фиксировать заводские нулевые значения в журнале настроек для сравнения при диагностике отклонений.

Настройка предельных значений для тревожных сигналов

Установка корректных порогов срабатывания предупреждений – критически важный этап интеграции датчиков Defi в тюнинговые проекты и автоспорт. Неправильно заданные лимиты могут привести либо к ложным тревогам, отвлекающим пилота, либо к запоздалому оповещению о критическом состоянии систем, что чревато дорогостоящими поломками.

Процесс настройки требует анализа рабочих параметров конкретного двигателя и условий эксплуатации. За основу берутся паспортные характеристики мотора, данные логгирования после тестовых заездов, а также запас прочности модифицированных компонентов. Например, для турбированного двигателя с форсированным впрыском топлива пределы будут существенно отличаться от стокового.

Ключевые параметры и методика калибровки

Основные контролируемые величины с типовыми примерами порогов:

Давление масла	Минимум: 1.8-2.5 бар (холостой ход), 4.0-6.0 бар (высокие обороты)
Температура ОЖ	Максимум: 95-105°C (гражданский режим), 110-115°C (трек)
Детонация	Порог: 5-8 градусов угла опережения (зависит от калибровки ECU)
Boost	Максимум: 80-90% от пикового давления турбины

Этапы настройки:

1. Сбор данных в режиме нормальной эксплуатации (минимум 3-5 циклов)
2. Определение средних и пиковых значений для каждого сенсора
3. Расчет безопасных отклонений с учетом:
   • Запаса прочности механических компонентов
   • Температурных условий эксплуатации
   • Степени форсирования двигателя
4. Программирование значений в контроллере Defi с разделением на:
   • Предупреждение (желтый индикатор, звуковой сигнал)
   • Авария (красный индикатор, постоянный звук)

Для динамических параметров (наддув, EGT) обязательно устанавливать задержку срабатывания 1-3 секунды, чтобы исключить ложные срабатывания при резком изменении нагрузки. Регулярная корректировка лимитов требуется после любых доработок силовой установки или изменения топливной карты.

Эксплуатация при экстремальных температурах двигателя

Высокофорсированные двигатели в автоспорте и тюнинге генерируют критические температурные нагрузки, превышающие штатные параметры серийных моторов. Датчики Defi, разработанные для экстремальных условий, обеспечивают точный мониторинг даже при пиковых тепловых режимах до +900°C для EGT (температура выхлопных газов) и до +200°C для масла/антифриза.

Термостойкие материалы сенсоров (керамика, спецсплавы) и усиленная изоляция проводки предотвращают деградацию сигнала или расплавление компонентов. Герметичные соединения исключают проникновение влаги или технических жидкостей, способных вызвать короткое замыкание при резких перепадах температур во время гонок или динамичных заездов.

Ключевые особенности для температурной устойчивости

Точность в экстремуме: Калибровка выполняется для расширенного диапазона – погрешность не превышает 1.5% даже при длительном воздействии верхнего порога температур. Пример: датчик давления масла сохраняет корректные показания при +150°C в поддоне двигателя с сухим картером.

Адаптация к тепловому удару: При резком охлаждении (попадание воды на раскаленный коллектор) или мгновенном нагреве (турбо-старт) сенсор исключает "зависание" данных благодаря алгоритмам компенсации инерционности.

• Использование терморасширительных прокладок для монтажа EGT-зондов – компенсирует линейное расширение выпускного тракта
• Двойное экранирование сигнальных проводов – защита от наводок при работе систем зажигания в условиях высокой температуры
• Автоматическая коррекция нуля при прогреве – исключает "дрейф" показаний давления на горячем моторе

Тип датчика	Рабочий диапазон	Критический порог
EGT (термопара типа К)	0°C – +900°C	+1100°C (кратковременно)
Датчик давления масла	-40°C – +200°C	+230°C (аварийно)
Датчик температуры ОЖ	-40°C – +180°C	+210°C (с коррекцией)

Важно: Для сохранения ресурса при постоянной работе у верхней границы диапазона обязательна калибровка каждые 50 моточасов. Игнорирование ведет к накоплению погрешности из-за деформации чувствительных элементов.

Защита датчиков от вибраций в гоночных условиях

Экстремальные вибрации в автоспорте вызывают механические повреждения чувствительных элементов датчиков DEFI, искажают сигналы и провоцируют преждевременный отказ электронных компонентов. Негативное воздействие усиливается при резонансных частотах шасси или силового агрегата, что требует комплексного подхода к виброизоляции измерительного оборудования.

Негарантированный контакт разъемов из-за постоянной тряски приводит к прерыванию сигнала или ложным показаниям на приборной панели. Особенно критично это для датчиков давления масла, детонации и широкополосных лямбда-зондов, где точность данных напрямую влияет на сохранность двигателя в условиях высоких нагрузок.

Ключевые методы виброзащиты

• Демпфирующие крепления: Установка датчиков через силиконовые или резиновые проставки, поглощающие высокочастотные колебания
• Антирезонансное позиционирование: Монтаж вне зон пиковых вибраций (блок цилиндров, коробка передач) с использованием кронштейнов
• Защита проводки:
  • Фиксация жгутов нейлоновыми стяжками с виброгасящими вставками
  • Применение термостойких гофрорукавов

Тип датчика	Риски при вибрации	Специфика защиты
Датчики давления (масло/топливо)	Разрушение мембраны, утечки	Гибкие капиллярные переходники, удаление от источника вибрации
Датчики температуры	Нарушение термоконтакта	Термостойкий герметик крепления, экранирование выхлопных трактов

Обязательная проверка целостности креплений после каждой гонки предотвращает критический износ демпферов. Для особо чувствительных сенсоров (например, акселерометров в системах сбора данных) применяют двухступенчатую изоляцию: жесткое крепление к блоку через промежуточную платформу с полиуретановыми амортизаторами.

Сборка жгутов проводки для мультисенсорной системы

Подбор компонентов начинается с анализа сигнальных характеристик датчиков Defi: для высокочастотных сенсоров (детонация, широкополосный лямбда) обязателен экранированный кабель с двойной оплеткой, тогда как термопары и датчики давления допускают использование одножильных проводов в термостойкой изоляции. Критично соблюдать цветовую маркировку согласно схеме подключения контроллера – ошибка приведет к перекресту сигналов или повреждению ECU. Сечение проводов рассчитывается исходя из пиковой нагрузки сенсоров: для инжекторных систем стартовый минимум 0.5 мм², для CAN-шины 0.35 мм² с импедансом 120 Ом.

При формировании жгута применяется послойная укладка: силовые линии (питание топливных насосов, форсунок) отделяются от аналоговых сигнальных трасс нейлоновыми разделителями, а CAN-провода прокладываются витой парой. Каждый разъем обжимается инструментом с кримпером двойного действия – сначала изоляция, затем контактная гильза. Обязательна обработка соединений токопроводящей смазкой и трехслойная термоусадка с клеевым слоем для герметизации. После сборки выполняется тест мультиметром на КЗ и обрыв, а также проверка помехозащищенности при работающем зажигании.

Этапы сборки и контрольные параметры

Процесс	Инструмент	Критерии качества
Зачистка изоляции	Стопорный стриппер	Длина 5±0.2 мм, отсутствие насечек на жиле
Обжим контактов	Кримпер с матрицей DIN	Равномерная деформация гильзы, тест на усилие отрыва >50N
Экранирование	Медная оплетка + ферритовые кольца	Сопротивление экрана-массы < 0.1 Ом
Термоусадка	Тепловая пушка 350°C	Полная адгезия клеевого слоя, отсутствие пузырей

Ключевые ошибки при монтаже:

• Использование бытового припоя вместо бессвинцового – вызывает рост сопротивления при вибрациях
• Параллельная прокладка с высоковольтными проводами зажигания – индуцирует ложные сигналы
• Отсутствие петли слива конденсата в нижней точке жгута – приводит к коррозии контактов

Фиксация жгута в подкапотном пространстве выполняется нейлоновыми стяжками с керамическими втулками в зонах near-exhaust, шаг крепления не должен превышать 15 см. Для участков near-suspension обязательна виброкомпенсация – волнообразный изгиб провода с запасом 20% длины. После установки проводится финальная диагностика через OBD-адаптер: проверка градиента изменения показаний при резком изменении нагрузки двигателя.

Диагностика типичных ошибок подключения

Некорректная установка датчика Defi или контроллера часто приводит к полному отсутствию сигнала, хаотичным показаниям или постоянным ошибкам на дисплее. Проблемы обычно возникают на этапе коммутации с бортовой сетью, ЭБУ или другими компонентами системы мониторинга.

Первичная проверка всегда начинается с физического осмотра цепи: обрыв проводов, окисление контактов, механические повреждения изоляции. Особое внимание уделяется участкам возле горячих элементов двигателя и зонам трения кузовных деталей.

Распространенные неисправности и методы их выявления

Ошибки электропитания:

• Нестабильное напряжение: Проверьте мультиметром напряжение на клеммах датчика при включенном зажигании (должно быть 12-14.5В). Колебания свыше 0.5В указывают на плохой контакт с АКБ или генератором.
• Паразитное потребление: Отсоедините датчик при заглушенном двигателе. Если ток утечки превышает 50мА, ищите КЗ в цепи питания.

Проблемы с "массой":

1. Прозвоните сопротивление между корпусом датчика и минусом АКБ: значение выше 5 Ом требует зачистки точек заземления.
2. Проверьте разницу напряжения между "массой" датчика и кузовом авто: расхождение >0.2В сигнализирует о необходимости переподключения.

Симптом	Вероятная причина	Инструмент проверки
Самопроизвольное обнуление показаний	Помехи от катушек зажигания/форсунок	Осциллограф на сигнальном проводе
Постоянное значение "0" или "макс."	Обрыв сигнального провода к ЭБУ	Мультиметр в режиме прозвонки
Скачкообразное изменение данных	Влага в коннекторах	Визуальный осмотр + тест изоляции

Ошибки коммутации с ЭБУ: Убедитесь в соответствии распиновки разъёмов документации к вашему авто. Несовпадение типов сигнала (аналоговый/цифровой) или номиналов сопротивления вызовет конфликт шин данных.

Тестирование точности под высоким давлением

В автоспорте и тюнинге критически важна абсолютная точность показаний датчиков давления, особенно в экстремальных условиях. Defi использует многоступенчатую процедуру тестирования, имитирующую реальные нагрузки на двигатель: от стандартных рабочих диапазонов до пиковых значений, превышающих номинальные параметры на 50-70%.

Каждый датчик последовательно проверяется в калибровочных камерах с эталонными манометрами класса 0.1. Испытания включают циклы резкого нарастания/сброса давления (до 500 Бар для турбо-систем), вибрационное воздействие (20-2000 Гц) и термоудары (от -40°C до +150°C) для выявления малейших отклонений. Результаты фиксируются с дискретностью 0.001 мс.

Ключевые аспекты методики

• Эталонное оборудование: Прецизионные гидравлические стенды WIKA CPH7000 с погрешностью ≤0.05%.
• Динамические тесты:
  • Имитация скачков давления при срабатывании blow-off клапана
  • Анализ реакции сенсора на детонацию (частота опроса до 10 кГц)
• Долговременная стабильность: 24-часовые циклы под нагрузкой 120% от максимума с контролем дрейфа показаний.

Параметр	Условия теста	Требуемая точность
Линейность показаний	0 → max → 0 (5 циклов)	±0.25% FS
Температурная компенсация	-30°C...130°C градиент 5°C/мин	±0.05% FS/°C
Вибрационная устойчивость	50 g @ 200 Гц (ось Z)	Отклонение ≤0.3%

Финализация включает верификацию данных на реальных двигателях в сотрудничестве с гоночными командами: параллельная установка эталонных датчиков Pi Research и запись параметров в условиях трека. Допустимое расхождение – не более 0.8% в рабочем диапазоне и 1.2% при пиковых нагрузках.

Периодическая поверка измерительных модулей

Периодическая поверка измерительных модулей Defi – обязательная процедура для обеспечения точности показаний в условиях высоких нагрузок автоспорта и тюнинга. Она подтверждает соответствие датчиков заявленным метрологическим характеристикам, выявляет отклонения, вызванные вибрациями, температурными перепадами или механическим износом. Без регулярной поверки невозможно гарантировать достоверность данных, критичных для настройки двигателя, контроля безопасности или анализа эффективности доработок.

Пренебрежение поверкой ведет к рискам: некорректные показания давления масла, топлива или температуры могут спровоцировать фатальные ошибки в калибровке ECU, повреждение силового агрегата или дисквалификацию на техническом контроле соревнований. Регулярность процедуры определяется рекомендациями производителя, интенсивностью эксплуатации и требованиями спортивных регламентов (например, FIA, NASCAR), где просроченная поверка автоматически аннулирует допуск к гонкам.

Организация процесса поверки

Этапы процедуры включают:

• Проверку нулевых показаний и реакции на калибровочные сигналы
• Сравнение выходных данных с эталонными приборами в контрольных точках диапазона
• Анализ линейности, гистерезиса и временного отклика датчика
• Корректировку коэффициентов преобразования (если модуль поддерживает программную калибровку)
• Оформление свидетельства о поверке с указанием погрешности и срока действия

Рекомендуемая периодичность:

Тип датчика	Стандартный интервал	Экстремальные условия*
Давление (масло/топливо)	12 месяцев	6 месяцев
Температура (выхлоп/ОЖ)	24 месяца	12 месяцев
Детонации/воздух-топливо	12 месяцев	6 месяцев

*Гонки на выносливость, дрифт, драг-рейсинг, эксплуатация в агрессивных средах

Для модулей с выходом 0-5V или CAN-шиной поверка требует специализированного оборудования: прецизионных калибраторов давления, термокамер, мультиметров высокого класса точности и ПО для считывания цифровых сигналов. Результаты фиксируются в журнале, а электронные свидетельства интегрируются в отчетность команд для инспекции техническими комиссарами.

Анализ температурных графиков для оптимизации тюнинга

Температурные показатели двигателя, трансмиссии и навесного оборудования критически влияют на производительность и ресурс тюнингового автомобиля. Систематический мониторинг с помощью датчиков Defi позволяет выявить скрытые проблемы: локальные перегревы цилиндров, недостаточную эффективность интеркулера, деградацию моторного масла при экстремальных нагрузках. Без точной температурной картины оптимизация настроек сводится к интуитивным догадкам с риском фатальных ошибок.

Графики температур в реальном времени, записанные во время тестовых заездов или гонок, служат основой для инженерных решений. Анализ корреляции между температурой впускного заряда, давлением наддува и детонацией помогает скорректировать топливные карты. Сопоставление динамики нагрева масла с режимами работы двигателя выявляет пределы безопасной эксплуатации. Каждая температурная аномалия на графике – маркер для доработки системы охлаждения или изменения алгоритмов управления.

Ключевые аспекты анализа

Приоритетные зоны контроля:

• Головка блока цилиндров (EGT на выпуске)
• Турбокомпрессор (температура корпуса турбины и масла)
• Интеркулер (разница температур на входе/выходе)
• Трансмиссионная жидкость (при агрессивном старте)

Алгоритм оптимизации на основе данных:

1. Фиксация эталонных графиков при штатных настройках
2. Сравнение с показателями после модификаций (например, увеличения boost)
3. Выявление опасных задержек стабилизации температур
4. Корректировка системы охлаждения или калибровок ЭБУ
5. Валидация изменений в повторных тестах

Температурный параметр	Критический порог	Последствия превышения
Моторное масло	150°C	Потеря смазочных свойств, задиры
Выхлопные газы (бензин)	950°C	Прогар клапанов, оплавление поршней
Охлаждающая жидкость	115°C	Деформация ГБЦ, кавитация помпы

Современные датчики Defi с частотой опроса от 0.1 сек и погрешностью ±1.5% формируют детализированные термограммы. Наложение графиков температуры впуска и момента детонации на временной шкале позволяет точно определить порог безопасного наддува. Для турбированных моторов особую ценность представляет анализ скорости остывания турбины после остановки двигателя – индикатор эффективности системы турбо-таймера.

Контроль детонации через давление в цилиндрах

Прямое измерение давления в цилиндре (CPM) обеспечивает наиболее точную диагностику детонации, превосходя традиционные методы анализа вибраций или звука. Датчики давления интегрируются в свечные колодцы или монтируются в специально предусмотренные каналы ГБЦ, фиксируя микровзрывы несгоревшего топлива на пике такта сжатия.

Сигнал преобразуется в электрический импульс, который анализируется блоком управления Defi Link или совместимым ECU. Алгоритмы выделяют аномальные пики давления, характерные для детонации, на фоне штатного горения. Это позволяет регистрировать даже локальные микро-детонации, неразличимые другими методами.

Ключевые преимущества CPM-мониторинга

• Мгновенное обнаружение - задержка не превышает 1° угла поворота коленвала
• Точное позиционирование - идентификация проблемного цилиндра
• Независимость от внешних шумов (выпуск, ГРМ, навесное оборудование)
• Возможность калибровки под конкретный мотор и топливо

Системы Defi интегрируют показания с другими параметрами (наддув, угол опережения, AFR), автоматически корректируя работу двигателя при детонации:

1. Ступенчатое уменьшение угла опережения зажигания
2. Коррекция топливоподачи для снижения температуры в камере сгорания
3. Ограничение давления турбины (при подключении к boost-контроллеру)
4. Активация аварийных режимов при критических сбоях

Параметр	Датчик детонации	Датчик давления в цилиндре
Чувствительность	Низкая (порог ~2 bar)	Высокая (фиксирует >0.5 bar)
Ложные срабатывания	Частые	Минимальные
Диагностика цилиндра	Нет	Точная

Для тюнинга высокофорсированных моторов критически важно использовать индивидуальную калибровку под конкретную степень сжатия, форму камеры сгорания и октановое число топлива. Defi Link позволяет строить 3D-карты детонационной стойкости с привязкой к оборотам и нагрузке.

Опциональные модули записи логов синхронизируют данные о давлении с показателями AFR и температуры выхлопа, формируя комплексную картину для точной настройки ECU. Это исключает консервативные запасы безопасности в калибровках, раскрывая полный потенциал двигателя.

Мониторинг износа турбокомпрессора

Своевременное выявление износа турбины критически важно для предотвращения катастрофических отказов и дорогостоящего ремонта двигателя. Системы мониторинга на базе датчиков Defi предоставляют точные данные о состоянии турбокомпрессора в реальном времени, заменяя субъективную диагностику объективными показателями.

Анализ ключевых параметров работы турбины позволяет прогнозировать ресурс узла и планировать обслуживание. Современные решения интегрируются с ЭБУ двигателя и мобильными приложениями, формируя историю изменений для комплексной оценки деградации компонентов.

Ключевые параметры для контроля износа

Основные показатели, отслеживаемые датчиками Defi:

• Давление масла в магистрали турбины: падение значений указывает на износ подшипников или засорение каналов
• Температура выхлопных газов (EGT): превышение нормы сигнализирует о снижении КПД компрессора
• Баланс давлений (впуск/выпуск): расчётная эффективность турбины на разных оборотах
• Люфт вала: косвенно определяется по вибрациям через акселерометры

Дополнительные диагностические признаки включают:

1. Рост времени выхода на рабочее давление (лаг спулинга)
2. Увеличение расхода масла через систему вентиляции картера
3. Характерный свист или дребезжащий звук при переходных режимах

Интеграция данных с CAN-шины позволяет сопоставлять показания с оборотами двигателя, нагрузкой и температурой масла. Это исключает ложные срабатывания при работе в экстремальных условиях.

Параметр	Норма	Критическое отклонение	Риск
Давление масла (бар)	3.5-4.2	< 2.8	Разрушение втулок
ΔP наддува (psi)	±0.5 от целевого	> ±1.5	Износ крыльчатки
EGT (°C)	750-880	> 950	Оплавление лопаток

Программное обеспечение формирует тренды износа, вычисляя остаточный ресурс на основе накопленной статистики. При критических отклонениях система генерирует предупреждения с рекомендациями по обслуживанию.

Оптимальное размещение сенсоров в подкапотном пространстве

Точность показаний напрямую зависит от корректной установки датчиков DEFI. Неправильное расположение приводит к задержкам измерений, механическим повреждениям от вибрации или тепловому воздействию, а также искажению данных из-за турбулентности жидкостей/газов. Для турбомоторов критично избегать запаздывания сигнала, влияющего на корректность управления boost-контроллером.

При размещении учитывайте агрессивную среду: высокие температуры выхлопных трактов, подвижность элементов подвески, риски обрыва проводов о движущиеся части. Обязательно предусматривайте защиту сенсоров от прямого контакта с водой, масляными брызгами и дорожной химией. Используйте качественные кронштейны и фиксаторы для минимизации вибрационной нагрузки.

Ключевые принципы и рекомендации

Общие правила для всех типов датчиков:

• Температурные сенсоры (масло, охлаждающая жидкость): устанавливайте после теплонагруженных узлов (выход ГБЦ, турбины), но до радиаторов. Избегайте «мертвых зон» в магистралях.
• Датчики давления (масло, топливо, наддув): монтируйте максимально близко к измеряемому узлу (ТНВД, масляный фильтр, компрессор турбины) без удлинения импульсных трубок. Для турбо-двигателей датчик boost ставьте на впускном коллекторе после интеркулера.
• Датчики детонации: крепите на блоке цилиндров в зоне максимальной детонационной уязвимости (обычно между 2-м и 3-м цилиндрами) через термопрокладку. Избегайте соседства с форсунками и катушками зажигания.

Специфика монтажа по зонам подкапотного пространства:

Зона установки	Рекомендуемые датчики	Ограничения
Верхняя часть моторного щита	Датчики давления топлива, температуры впускного воздуха	Запрещено для масляных сенсоров (риск утечек на электронику)
Блок цилиндров / ГБЦ	Датчики детонации, температуры ОЖ, давления масла (через sandwich-платформу)	Обязательна термоизоляция проводки от выпускного коллектора
Впускной тракт (после интеркулера)	Датчики давления наддува (boost), температуры воздуха	Минимизация длины воздушных патрубков до сенсора

При прокладке проводки избегайте натяжения, пересечений с подвижными элементами (тросы акселератора, рулевые тяги) и источниками ЭМ-помх (катушки зажигания, генератор). Фиксируйте жгуты пластиковыми стяжками через каждые 15-20 см, используйте термостойкие гофры вблизи выпускной системы. Для соединений применяйте коннекторы с IP67-защитой.

Сравнение цифровых и аналоговых версий датчиков

Цифровые датчики передают данные в виде дискретных сигналов (чаще по протоколам CAN, LIN или цифровому ШИМ), что обеспечивает высокую помехоустойчивость при длинной проводке. Они напрямую интегрируются с современными логгерами и бортовыми компьютерами, упрощая калибровку через программное обеспечение. Аналоговые решения генерируют непрерывный сигнал (обычно 0-5В или сопротивление), подверженный искажениям от электромагнитных наводок, особенно в условиях мощного электрооборудования гоночных авто.

Точность цифровых моделей превосходит аналоговые аналоги благодаря встроенной обработке сигнала микропроцессором, компенсирующим температурные дрейфы и нелинейности. Однако аналоговые датчики сохраняют актуальность для простых задач (например, стрелочные приборы) из-за мгновенной реакции и совместимости с устаревшим оборудованием без дополнительных конвертеров.

Ключевые отличия в применении

Критерий	Цифровые датчики	Аналоговые датчики
Помехозащищённость	Высокая (защищённый протокол)	Низкая (требует экранировки)
Точность показаний	±0.5-1% (после калибровки)	±2-5% (дрейфует со временем)
Интеграция с ЭБУ	Прямое подключение	Требуется АЦП-модуль
Стоимость комплекта	Выше (особенно мультисенсорные системы)	Ниже (для одиночных замеров)

Преимущества цифровых решений:

• Возможность каскадного подключения до 8+ датчиков по одной шине
• Автоматическая диагностика обрыва/короткого замыкания
• Поддержка высокочастотного сэмплирования (до 100 Гц)

Ситуации для выбора аналоговых датчиков:

1. Замена штатных сенсоров без модернизации проводки
2. Проекты с жестким бюджетным ограничением
3. Использование исключительно аналоговых индикаторов

Важно: гибридные системы (аналоговый сенсор + цифровой преобразователь) устраняют часть недостатков, но добавляют точки отказа. Для турбо-двигателей критичны цифровые датчики давления/детонации, тогда как для контроля температуры масла в дрифте иногда достаточно аналогового решения.

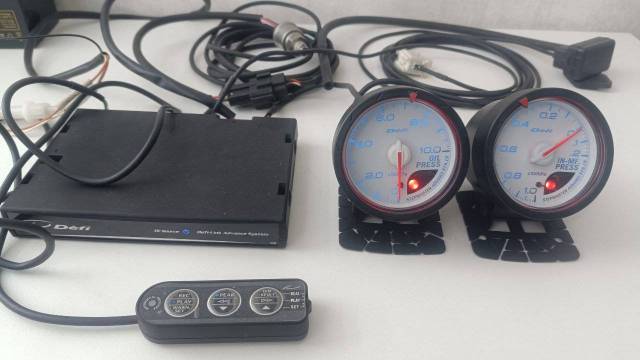

Использование Defi Control Unit для записи данных

Defi Control Unit выступает центральным элементом системы мониторинга, обеспечивая сбор и обработку показаний с датчиков давления масла, температуры ОЖ, наддува, топливного давления и других параметров. Его ключевая функция – непрерывная запись данных в режиме реального времени, что критично для анализа поведения двигателя в экстремальных условиях тюнинга или гонок. Устройство фиксирует пиковые значения и динамические изменения, сохраняя информацию во внутреннюю память.

Для активации записи используется встроенный триггер: пользователь задаёт пороговые значения (например, давление наддува выше 1.5 Бар или температура выхлопа >850°C). При их достижении Control Unit автоматически начинает запись, сохраняя данные за несколько секунд до события. Это позволяет анализировать критические моменты – детонацию, перегрев или скачки давления – без ручного вмешательства.

Практическое применение в автоспорте

В соревновательных дисциплинах (драг, кольцевые гонки) система используется для:

• Оптимизации настроек двигателя: корректировки угла опережения зажигания и топливных карт на основе зафиксированных параметров.
• Диагностики аномалий: выявления кратковременных превышений давления масла или просадок AFR.
• Сравнения сессий: наложения графиков данных разных заездов для оценки эффективности доработок.

Данные экспортируются через разъём USB в формате CSV/Excel. Совместимость с ПО (Defi Log Viewer, RaceRender) позволяет визуализировать информацию:

Тип графика	Анализируемые параметры
Совмещённые временные шкалы	Наддув, AFR, температура ОЖ
X-Y корреляции	Давление масла vs. обороты двигателя

Важно: для точной записи используйте датчики Defi с калибровочными сертификатами. Погрешность сторонних сенсоров может искажать данные. Минимальная частота опроса – 10 Гц, что достаточно для фиксации резких изменений в режимах WOT (полный газ).

Интерпретация показаний при диагностике перегрева

Критически важно отслеживать взаимосвязь температурных показателей: расхождение значений охлаждающей жидкости (ОЖ) и масла более чем на 15-20°C сигнализирует о начале проблем. Резкий скачок температуры масла при стабильных оборотах двигателя указывает на снижение эффективности теплоотвода или деградацию смазочного материала.

Мониторинг выхлопных газов (EGT) дополняет картину: превышение порога 850°C в бензиновых турбомоторах или 750°C в атмосферных версиях свидетельствует о критической тепловой нагрузке даже при нормальных показателях ОЖ. Одновременный рост давления масла и его температуры требует немедленного снижения нагрузки для предотвращения задиров.

Ключевые параметры и их анализ

Тревожные комбинации показаний:

• ОЖ стабильна, но масло нагревается – указывает на засорение масляного радиатора или недостаточный объем смазки
• Быстрый рост EGT при падении давления наддува – признак детонации или обедненной смеси
• Скачкообразные изменения температур – свидетельство воздушных пробок в системе охлаждения

Диагностические действия при аномалиях:

1. Сравнить текущие показания с эталонными значениями для конкретного режима работы
2. Проанализировать динамику изменения температур за 30-60 секунд до пиковых значений
3. Проверить соответствие показаний смежных датчиков (например, ОЖ и корпуса термостата)

Параметр	Норма	Опасная зона	Критический уровень
Температура масла	90-110°C	115-125°C	>130°C
EGT (турбо)	650-800°C	800-880°C	>900°C
ΔT масло/ОЖ	<10°C	10-20°C	>25°C

Особое внимание уделяйте скорости изменения параметров: нарастание температуры масла быстрее 3°C/сек на высоких оборотах указывает на критическое состояние системы смазки. Разница показаний между цилиндрами свыше 50°C по EGT требует проверки форсунок или зажигания.

Корректная интерпретация предполагает учет рабочих режимов: кратковременные пики EGT при разгоне допустимы, тогда как стабильное превышение нормы на постоянной скорости 70% от максимума требует немедленного вмешательства. Всегда анализируйте данные в комплексе – единичный параметр редко дает полную картину термического состояния двигателя.

Настройка предупреждения о падении давления масла

Для активации функции предупреждения подключите датчик давления масла Defi к центральному блоку управления через соответствующий аналоговый или цифровой вход. Убедитесь, что калибровка датчика выполнена корректно в разделе "Sensor Settings" программного обеспечения, указав параметры, соответствующие установленному сенсору (например, 0-10V или CAN-протокол).

Перейдите в меню "Alarm Settings" → "Oil Pressure". Задайте порог срабатывания предупреждения, учитывая минимально допустимое давление для вашего двигателя при разных режимах работы. Для атмосферных моторов обычно устанавливают 0.8-1.2 бар на холостом ходу и 2.5-4.0 бар под нагрузкой, турбированным агрегатам требуют более высокие значения - от 1.5 бар на холостых и от 4.5 бар при высоких оборотах.

Типы оповещений и дополнительные параметры

Выберите метод индикации критического падения давления:

• Звуковой сигнал - регулируемая громкость и тональность
• Визуальное оповещение - мигание экрана контроллера или подсветки приборной панели
• Выход на реле - для активации аварийной лампы или отсекателя топлива

Настройте задержку срабатывания (delay time) 0.5-2 секунды для фильтрации ложных сигналов при резких маневрах. Активируйте функцию "Dynamic Threshold", если контроллер поддерживает автоматическую корректировку порога в зависимости от оборотов двигателя, используя данные с RPM-сенсора.

Режим работы	Рекомендуемый порог (бар)	Задержка (сек)
Холостой ход	0.8 - 1.5	1.0 - 1.5
Средние обороты	2.0 - 3.5	0.5 - 1.0
Максимальные обороты	4.0 - 6.0+	0.3 - 0.8

Протестируйте систему, искусственно сбрасывая давление (например, отключением датчика). Убедитесь в срабатывании всех типов оповещения и отсутствии ложных тревог при вибрациях. Для гоночных применений используйте логгирование данных с частотой 10-100 Гц для последующего анализа в софте Defi Link.

Прокладка сигнальных линий в гоночном автомобиле

Главный принцип прокладки сигнальных линий для датчиков Defi – минимизация помех и риска механических повреждений. Кабели датчиков давления, температуры, уровня топлива и других параметров должны быть проложены вдали от силовых электропроводок, систем зажигания и высоковольтных элементов. Обязательно используйте экранированные провода с качественной оплёткой для аналоговых сигналов, а точки подключения к ECU или логгеру тщательно изолируйте от вибрации.

Фиксация проводки выполняется термостойкими стяжками или алюминиевыми клипсами через каждые 15–20 см, исключая провисание. Трассировка ведётся вдоль штатных жгутов или по внутренним силовым элементам кузова, избегая зон с экстремальным нагревом (выхлоп, турбина) и подвижных частей подвески/рулевого управления. Для прохождения через перегородки применяются армированные втулки, предотвращающие перетирание изоляции.

Критические правила монтажа

• Экранирование: Все аналоговые линии (датчики EGT, давления масла) требуют двойного экранирования с заземлением оплётки только на стороне приёмника.
• Разделение цепей: Сигнальные кабели не должны пересекаться с силовыми под углом 90°. Минимальное расстояние между параллельными трассами – 10 см.
• Защита от EMI: Используйте ферритовые кольца на проводах вблизи генератора или катушек зажигания.

Тип датчика	Рекомендуемый кабель	Макс. длина трассы
Датчики давления (масло/топливо)	Экранированный 2×0.5 мм²	3 метра
Термопары (EGT/выпуск)	Компенсационный (K-тип)	4 метра
Широкополосный лямбда-зонд	Экранированный 4×0.35 мм²	2 метра

При подключении к аналоговым входам логгера убедитесь в соответствии уровней сигнала и используйте калиброванные резисторы при необходимости. Цифровые линии (CAN-шина) прокладываются витой парой с импедансом 120 Ом, терминаторы на концах линии обязательны. Все соединения паяются (не обжим!) с последующей термоусадкой и тестируются мультиметром на КЗ перед подачей питания.

1. Проложите кабель с запасом 10–15% у точек подключения для демпфирования вибрации.
2. Маркируйте каждый провод термостойкой биркой с обозначением датчика и назначением.
3. После монтажа выполните стресс-тест: прогрев двигателя до рабочей температуры + имитация вибрации пневмоинструментом.

Решение проблем электромагнитных помех

Электромагнитные помехи (EMI) в автоспорте возникают от систем зажигания, генераторов, топливных насосов и CAN-шины. Они вызывают искажение сигналов датчиков DEFI, приводя к некорректным показателям давления масла, температуры или наддува. Это критично при точной настройке двигателя, где ошибка в 0.1 Бар может спровоцировать детонацию или отказ силового агрегата.

Подавление EMI требует комплексного подхода: экранирования кабельных линий, правильной трассировки жгутов и фильтрации сигналов. Особое внимание уделяется размещению датчиков вблизи источников высоких токов – катушек зажигания, стартеров или Лямбда-зондов. Без устранения помех даже калиброванное оборудование DEFI выдаёт хаотичные пики или "плавающие" значения.

Ключевые методы защиты

Экранирование и разводка:

• Использование двойного экранирования сигнальных проводов (фольга + оплётка) с обязательным заземлением оплётки в одной точке возле ЭБУ
• Прокладка кабелей датчиков DEFI перпендикулярно силовым жгутам (минимум 20 см расстояние)
• Изоляция от высоковольтных проводов зажигания керамическими разделителями или ферритовыми кольцами

Аппаратные решения:

1. Установка помехоподавляющих конденсаторов (0.1-1 мкФ) на клеммы топливных насосов и катушек зажигания
2. Применение ферритовых фильтров-бусин на кабели датчиков вблизи разъёмов ЭБУ
3. Использование дифференциальных усилителей сигнала для датчиков в зонах экстремальных помех (турбины, выпуск)

Источник помех	Симптомы	Способ нейтрализации
Катушки зажигания	Скачки давления/температуры при работе двигателя	Экранированные провода NGK, конденсаторы на "+12В" катушек
Топливный насос	Дрейф нуля при включении насоса	LC-фильтр на питание насоса, замена на экранированную проводку
CAN-шина	Случайные обнуления показателей	Гальваническая развязка блока DEFI Control Unit, терминаторы 120 Ом

Диагностика и тестирование: Для выявления EMI применяют осциллограф с высокочастотными щупами (200 МГц+). Проверку проводят на работающем двигателе при максимальных оборотах, фиксируя аномалии сигнала. Обязательна нагрузка всех потребителей – фар, вентиляторов, обогревов. Качественное подавление помех подтверждается стабильной работой DEFI при включении стартера на заглушенном двигателе.

Обслуживание контактов и разъёмов после заездов

Регулярная очистка разъёмов и контактных групп обязательна после интенсивных заездов или эксплуатации в сложных условиях (пыль, влага, грязь, вибрация). Загрязнения и окислы резко повышают переходное сопротивление, вызывают ложные сигналы или полный отказ датчика.

Используйте специализированные средства: аэрозольные очистители электронных контактов для удаления масляных плёнок и пыли, изопропиловый спирт для деликатных участков. Категорически избегайте абразивов, воды или универсальных растворителей, повреждающих пластик и металлические покрытия.

Порядок обслуживания

1. Отключение питания: Снимите клеммы АКБ перед любыми работами с электроразъёмами.
2. Механическая очистка:
   • Мягкой кистью удалите крупные загрязнения
   • Сжатым воздухом продуйте полости корпусов
3. Химическая обработка:
   • Нанесите очиститель на контакты
   • Аккуратно протрите контактные группы безворсовой салфеткой
4. Защита:
   • Нанесите токопроводящую смазку или антикоррозийный состав
   • Используйте диэлектрические силиконовые герметики для уплотнения
5. Контроль фиксации: Убедитесь в надёжности защёлок и отсутствии люфта.

Проблема	Признак	Действие
Окисление контактов	Белый/зелёный налёт, нестабильные показания	Очистка ластиком/спецсредством + антикоррозийная обработка
Ослабление фиксатора	Разъём болтается, самопроизвольное отключение	Замена фиксатора/клеммы, применение стяжных хомутов
Перелом провода у основания	Датчик работает только при натяжении кабеля	Перепайка контактов + усиление термоусадкой

Проверяйте целостность изоляции и состояние клемм после каждого экстремального заезда. Для критичных соединений применяйте термостойкие гофры и дополнительную виброзащиту. Используйте только качественные разъёмы с IP67/IP68 в зонах прямого воздействия среды.

Комплектация беспроводных систем мониторинга Defi

Базовый комплект включает центральный блок управления (Control Unit II), отвечающий за обработку данных с датчиков и синхронизацию работы системы. Устройство оснащено Bluetooth-модулем для связи со смартфонами и поддерживает одновременный мониторинг до 8 параметров двигателя.

В поставку входят беспроводные датчики давления/температуры с крепежными элементами и защитными колпачками. Каждый сенсор работает на литиевой батарее с автономностью до 500 часов, имеет герметичный корпус из нержавеющей стали и индивидуальный цифровой идентификатор для автоматического распознавания системой.

Дополнительные компоненты

Опционально доступны:

• Мультидисплей Advance ZD – OLED-экран для вывода показаний в режиме реального времени
• Defi-Link адаптеры – переходники для интеграции с CAN-шиной автомобиля
• Специализированные датчики:
  • Высокоточные (до 0.05% погрешности) для турбированных систем
  • Широкодиапазонные для экстремальных температур (до 1200°C)
  • Малогабаритные сенсоры для труднодоступных мест монтажа

Комплектующие	Характеристики
Антенный модуль	Дальность связи до 15м, защита от радиопомех
Крепления	Универсальные кронштейны + вакуумные площадки
Программное обеспечение	Defi Link v5.0 с функцией записи логов

Все компоненты соответствуют IP67 стандарту защиты от влаги и вибрации, что гарантирует стабильную работу в условиях гоночных трасс. Совместимость с протоколами OBD2 и CAN Bus позволяет настраивать тревожные пороги с привязкой к оборотам двигателя или скорости автомобиля.

Список источников

При подготовке материала использовались специализированные технические ресурсы и отраслевые издания, посвящённые автомобильному тюнингу и motorsport-технологиям.

Основное внимание уделялось источникам с детальными спецификациями, практическими руководствами и анализом работы электронных систем мониторинга.

• Официальная техническая документация Defi - Руководства по установке и эксплуатации датчиков ADVANCE, CR
• Журнал "Автоспорт Инжиниринг" - Спецвыпуск "Электронные системы мониторинга в дрэг-рейсинге" (2023)
• Технический бюллетень SEMA - Отчёт "Тенденции в датчиках для тюнинга двигателей"
• Материалы конференции "Тюнинг Экспо" - Доклады по интеграции Defi Link System с ЭБУ Standalone
• Руководство по motorsport-датчикам - Издательство "Автоспорт Пресс" (раздел "Точность измерений при экстремальных нагрузках")
• Форум Defi Gauge Forum - Кейсы установки в проектах JDM-тюнинга
• Исследование "Анализ рабочих параметров турбированных двигателей" - Технический университет МАМИ (лабораторные тесты датчиков Defi)

Видео: Как настроить датчик Defi A1?
