Датчики сухого хода - типы и особенности применения
Статья обновлена: 18.08.2025
Неисправность или отсутствие защиты от сухого хода приводит к выходу из строя насосного оборудования. Без воды двигатель перегревается, деформируются детали, возникает дорогостоящий ремонт. Датчики сухого хода предотвращают эту ситуацию.
Устройства контролируют параметры работы системы и отключают питание насоса при критических условиях. Принцип действия зависит от типа датчика: реле давления, реле потока, поплавковые выключатели или электронные контроллеры. Каждый вариант имеет специфические особенности монтажа и эксплуатации.
Правильный выбор датчика определяется характеристиками скважины, производительностью насоса, схемой водоснабжения и требуемой функциональностью. Неверная установка защиты снижает её эффективность или провоцирует ложные срабатывания.
Принцип работы и критическая необходимость защиты насоса
Принцип работы защиты от сухого хода основан на непрерывном контроле условий эксплуатации насоса. Датчики отслеживают параметры среды (уровень жидкости, давление, расход или температуру), прерывая подачу питания при выходе значений за безопасные пределы. Это предотвращает работу без жидкости, выступающей одновременно смазкой и охладителем.
Защита критически необходима, так как работа "всухую" за секунды вызывает катастрофический перегрев. Уплотнения теряют эластичность и разрушаются, вращающиеся части деформируются из-за теплового расширения. Без аварийного отключения насос выходит из строя необратимо, требуя дорогостоящего ремонта или замены.
Виды датчиков и их функции
Основные типы защитных датчиков:
- Поплавковые выключатели – размыкают цепь при падении уровня жидкости ниже минимальной отметки. Просты, но применимы только в резервуарах.
- Реле давления – отключают насос при падении давления ниже установленного порога (например, 0.5-1 бар), что сигнализирует об отсутствии воды в линии всасывания.
- Реле потока – срабатывают при прекращении движения жидкости через трубопровод, фиксируя отсутствие расхода с помощью турбинки или лепестка.
- Электронные контроллеры – анализируют данные с нескольких датчиков (давление, температура, ток двигателя), обеспечивая комплексную защиту и диагностику.
Ключевые критерии выбора:
| Тип системы | Рекомендуемый датчик | Особенности применения |
|---|---|---|
| Колодцы/скважины | Поплавок + реле давления | Дублирование защиты при малом диаметре источника |
| Водопровод с ГА | Реле давления + реле потока | Контроль заполнения мембранного бака и протока |
| Перекачка агрессивных сред | Электронный контроллер | Защита от коррозии + мониторинг температуры |
Эффективность защиты зависит от корректной настройки порогов срабатывания. Например, реле давления требует установки нижнего предела выше минимально допустимого для конкретной модели насоса. Игнорирование этого правила ведет к ложным отключениям или повреждению оборудования.
Основные типы датчиков: реле давления, потока и поплавковые выключатели

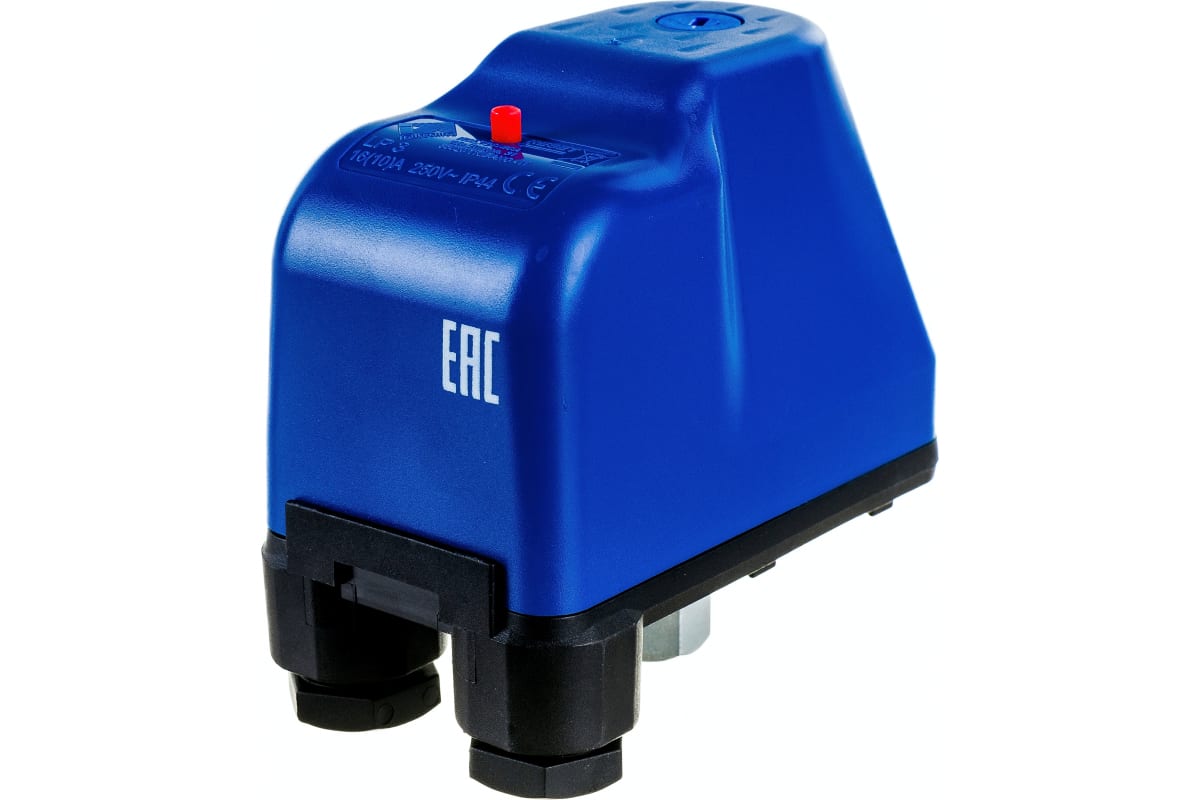

Реле давления контролируют минимальный порог давления в системе водоснабжения. При падении ниже установленного значения (обычно 1.0-1.5 бар) устройство разрывает цепь питания насоса, предотвращая работу без воды. Основное применение – системы с гидроаккумулятором, где давление служит индикатором наличия жидкости в магистрали.
Реле потока реагируют на движение воды в трубопроводе. Принцип работы основан на измерении скорости потока крыльчаткой или термоанемометрическим методом. Отключают насос при отсутствии расхода в течение 5-15 секунд. Используются в проточных системах без накопительных емкостей, например, в автоматических станциях водоснабжения.
Особенности эксплуатации
| Тип датчика | Ключевые характеристики | Типовые сферы применения |
|---|---|---|
| Реле давления | Требует настройки порога срабатывания, зависимость от объема гидробака | Колодцы, скважины с мембранными баками |
| Реле потока | Быстродействие, не зависит от давления, чувствительность к загрязнениям | Поверхностные насосы, системы полива |
| Поплавковый выключатель | Механическое управление, простота монтажа, ограниченная глубина | Резервуары, открытые источники, дренажные колодцы |
Поплавковые выключатели используют механический принцип: при изменении уровня воды поплавок перемещает контакты через рычаг. Особенности применения:
- Вертикальный монтаж – для узких емкостей с ходом поплавка 0.5-10 м
- Горизонтальная установка – в колодцах и резервуарах большого диаметра
- Обязательное требование – отсутствие препятствий для свободного хода поплавка
Правила установки и подключения в системах водоснабжения
Монтаж датчика сухого хода выполняется строго по направлению потока, указанному стрелкой на корпусе устройства. Для механических реле давления критично горизонтальное расположение монтажного положения, предотвращающее погрешности измерений. Обязательна установка перед запорной арматурой с обеспечением прямых участков трубопровода (5 диаметров до и 1 после датчика) для стабилизации потока.
Электрическое подключение осуществляется через клеммную колодку в разрыв цепи питания насоса с обязательным заземлением. Для защиты от гидроударов параллельно устанавливается демпферный бачок. При использовании поплавковых моделей требуется фиксация кабеля хомутами с шагом 80-100 см, исключающая касание стенок скважины или септика.
Особенности подключения по типам датчиков
| Тип датчика | Место установки | Схема подключения |
|---|---|---|
| Реле давления | На напорной трубе после насоса | Последовательно с пусковым реле через нормально-замкнутые контакты |
| Поплавковый | В резервуар/скважину на подвижном креплении | Прямое подключение к насосу с защитой кабеля гофротрубой |
| Электронный (потоковый) | На всасывающей магистрали перед насосом | Через отдельный контроллер с настройкой порога срабатывания |
Ключевые требования безопасности:
- Отключение напряжения в сети перед монтажом
- Герметизация резьбовых соединений фум-лентой или нитью
- Проверка диапазона рабочих давлений (должен превышать максимальное давление системы на 25%)
После установки производится тестовая эксплуатация: искусственно создаются условия сухого хода для проверки времени срабатывания (норма 2-5 сек). Для реле давления выполняется регулировка пружинным механизмом – верхний порог отключения устанавливается на 10% ниже минимального давления насоса.
Диагностика неисправностей и типичные ошибки при эксплуатации
Отказ датчика сухого хода приводит к работе насоса без воды, вызывая перегрев двигателя и выход оборудования из строя. Своевременное выявление неполадок критично для предотвращения дорогостоящего ремонта и обеспечения бесперебойной работы системы.
Основные признаки неисправности включают ложные срабатывания защиты, отсутствие реакции на сухой ход при падении уровня воды или непрерывную работу насоса в аварийных условиях. Диагностика требует проверки электрических параметров, механических компонентов и условий эксплуатации.
Методы диагностики распространенных неисправностей
Электрические проблемы:
- Обрыв цепи – проверьте мультиметром целостность проводки и контактов реле
- Короткое замыкание – измерьте сопротивление изоляции между клеммами и корпусом
- Окисление разъемов – осмотрите клеммную колодку на наличие коррозии
Механические повреждения:
- Загрязнение чувствительного элемента – промойте камеру датчика при отключенном питании
- Деформация мембраны (в механических моделях) – проверьте герметичность камеры давления
- Износ контактной группы – протестируйте срабатывание принудительным воздействием
| Ошибка эксплуатации | Последствия | Корректирующие действия |
|---|---|---|
| Установка без фильтра грубой очистки | Забивание ила/песка, ложные срабатывания | Монтаж фильтра перед датчиком |
| Игнорирование калибровки | Некорректное определение порога срабатывания | Регулировка по паспортным значениям давления/протока |
| Несоответствие типа датчика параметрам системы | Постоянные аварийные остановки или "пропуск" сухого хода | Замена на модель, совместимую с расходом/напором насоса |
Критические последствия ошибок: Принудительное шунтирование контактов защиты вызывает сгорание обмоток насоса. Работа с треснутым корпусом датчика провоцирует замыкание на землю. Использование в вязких жидкостях без поправки характеристик приводит к залипанию чувствительных элементов.
Список источников
При подготовке статьи использовались специализированные технические публикации, отраслевые стандарты и документация от производителей оборудования. Это обеспечило достоверность информации о принципах работы, классификации и практическом применении датчиков сухого хода.
Основой для анализа стали актуальные нормативные документы, инженерные руководства и экспертные материалы, посвящённые защите насосного оборудования. Все источники прошли проверку на соответствие современным требованиям промышленной безопасности.
Ключевые материалы
- ГОСТ Р 54806-2011 "Насосы центробежные. Общие технические требования"
- Технические каталоги и руководства по монтажу ведущих производителей (Grundfos, Wilo, Pedrollo)
- Справочник "Автоматизация насосных станций" под ред. Иванова С.А. (2022 г.)
- Журнал "Сантехника, отопление, кондиционирование": цикл статей о защите насосов (2020-2023 гг.)
- Методические рекомендации НИИ Водгео "Защита от сухого хода в системах водоснабжения"
- Учебное пособие "Автоматика систем теплогазоснабжения" Петрова Е.К. (изд. 2021 г.)
- Отраслевой стандарт СТО НП "АВОК" 2.1-2020 "Насосные установки зданий"
