Датчики температуры ОЖ на Opel Astra H - Руководство

Статья обновлена: 18.08.2025

Датчик температуры охлаждающей жидкости (ДТОЖ) – критически важный элемент системы управления двигателем Opel Astra H.

Его показания напрямую влияют на топливоподачу, состав смеси, работу вентилятора охлаждения и стабильность холостого хода.

Некорректная работа или отказ датчика приводят к повышенному расходу топлива, трудному запуску, перегреву мотора и необоснованным срабатываниям "чека".

Понимание устройства, принципа работы и признаков неисправности ДТОЖ поможет владельцам Astra H своевременно диагностировать проблемы, избежать дорогостоящего ремонта и поддерживать двигатель в оптимальном режиме.

Назначение датчика температуры охлаждающей жидкости в системе двигателя

Датчик температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H является критическим элементом системы управления двигателем. Он непрерывно отслеживает тепловое состояние силового агрегата, преобразуя температуру антифриза в электрический сигнал. Этот сигнал передается в электронный блок управления (ЭБУ) двигателя для обработки в реальном времени.

Полученные данные используются ЭБУ для точной корректировки ключевых параметров работы двигателя. Без корректных показаний ДТОЖ электроника не сможет обеспечить оптимальные режимы функционирования мотора, что приведет к повышенному расходу топлива, ухудшению динамики и потенциальным повреждениям.

Основные функции ДТОЖ

• Управление топливоподачей: Корректирует соотношение воздух-топливо (обогащает смесь при холодном пуске).
• Регулировка угла опережения зажигания: Оптимизирует момент искрообразования в зависимости от прогрева.
• Активация вентилятора охлаждения: Включает вентилятор радиатора при достижении критических температур.
• Контроль работы термостата: Обеспечивает диагностику правильного открытия/закрытия термостата.
• Влияние на холостой ход: Повышает обороты ХХ при прогреве для стабильной работы.
• Сигнализация о перегреве: Активирует аварийную индикацию (красная лампа температуры) на панели приборов.

Режим работы	Действие ЭБУ на основе данных ДТОЖ
Холодный запуск	Увеличение времени впрыска, повышение оборотов ХХ
Прогрев	Постепенное снижение оборотов ХХ по мере нагрева
Рабочая температура (~90°C)	Переход на топливную карту с оптимальным смесеобразованием
Перегрев (>105°C)	Включение вентилятора на полную мощность, аварийная сигнализация

Отказ датчика или его некорректные показания приводят к включению аварийного режима двигателя. ЭБУ фиксирует ошибку (например, P0115-P0118), активирует Check Engine и использует фиксированные температурные значения, что гарантирует движение с ограниченной мощностью, но требует немедленной диагностики.

Точное расположение датчика температуры охлаждающей жидкости на Opel Astra H

Основной датчик температуры охлаждающей жидкости (ДТОЖ) на бензиновых двигателях Astra H (Z14XEP, Z16XEP, Z18XER) расположен на корпусе термостата. Термостат установлен в передней части двигателя, со стороны радиатора и ремня ГРМ.

Конкретно датчик вкручен в верхнюю часть корпуса термостата и ориентирован в сторону аккумуляторной батареи. Он находится слева от генератора (если стоять лицом к двигателю), над крышкой ГРМ, и подключен к двужильному электрическому разъему.

Ключевые детали расположения

• Блок цилиндров: Прикреплен к корпусу термостата, который соединен с головкой блока цилиндров
• Визуальное описание: Пластиковый корпус с двумя контактами, металлическая резьбовая часть (диаметр ~20 мм)
• Соседние компоненты: Снизу – шланг ОЖ, справа – генератор, спереди – кожух ремня ГРМ

Важно: На дизельных двигателях Z17DTL расположение отличается – датчик вмонтирован в термостат на выходном патрубке системы охлаждения.

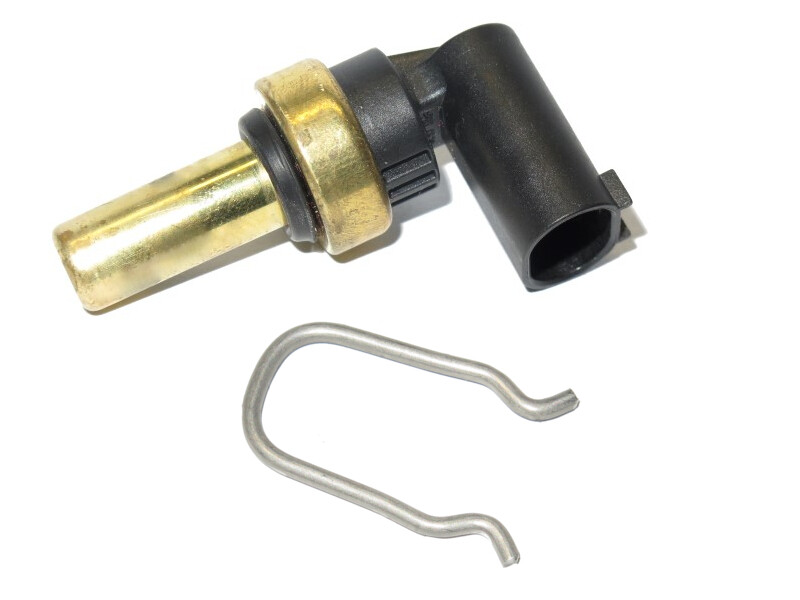

Конструктивные особенности стандартного ДТОЖ для Opel Astra H

Стандартный датчик температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H представляет собой термистор NTC-типа (Negative Temperature Coefficient). Это означает, что его электрическое сопротивление уменьшается по мере роста температуры ОЖ. Корпус датчика выполнен из латуни или другого коррозионностойкого сплава, обеспечивающего надежный контакт с охлаждающей жидкостью и герметичную установку в канал двигателя или патрубок системы охлаждения.

Чувствительный элемент термистора заключен внутри герметичного наконечника, контактирующего с ОЖ. От термистора отходят два электрических вывода (реже – один вывод, а корпус служит массой). Провода подключены к разъему стандартизированной формы, обеспечивающему защиту от влаги и вибрации. Стандартное место установки – на головке блока цилиндров двигателя или термостате, в зависимости от модификации силового агрегата.

Ключевые элементы конструкции и их назначение

• Термистор NTC: Основной рабочий элемент. Изменяет сопротивление в зависимости от температуры ОЖ.
• Латунный корпус с резьбой: Обеспечивает герметичную установку в систему охлаждения (чаще всего резьба М12х1.5 или М14х1.5) и эффективный теплопереход к термистору.
• Герметичный чувствительный наконечник: Защищает термистор от прямого контакта с агрессивной средой ОЖ, предотвращает коррозию и короткое замыкание.
• Пластиковый корпус разъема: Содержит контактные штыри (обычно 2 штыря) для подключения к проводке автомобиля. Имеет фиксатор (защелку).
• Уплотнительное кольцо: Резиновое или силиконовое кольцо, создающее герметичность при затяжке датчика в посадочном месте.

Электрические параметры стандартного датчика (ориентировочные):

Температура ОЖ (°C)	Сопротивление (Ом)
-20	≈ 15000
0	≈ 5800
20	≈ 2500
40	≈ 1200
60	≈ 600
80	≈ 300
100	≈ 170

Конструкция обеспечивает точное измерение температуры в рабочем диапазоне (примерно от -40°C до +130°C) и устойчивость к вибрациям, перепадам давления и температур в подкапотном пространстве.

Принцип изменения сопротивления в зависимости от температуры

Датчик температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H использует терморезистор с отрицательным температурным коэффициентом (NTC). Это означает, что его электрическое сопротивление уменьшается при повышении температуры охлаждающей жидкости. Конструктивно элемент представляет собой полупроводниковый материал, чья проводимость растёт с нагревом.

Электронный блок управления (ЭБУ) подаёт на датчик стабильное опорное напряжение (обычно 5 В) через резистор с фиксированным сопротивлением. Сигнал, считываемый ЭБУ, представляет собой падение напряжения на терморезисторе. При низкой температуре сопротивление датчика высокое – падение напряжения значительное. При прогреве двигателя сопротивление падает, что снижает напряжение на сигнальном проводе.

Зависимость параметров

Ключевые характеристики работы ДТОЖ:

• Холодный двигатель (20°C): Сопротивление ≈ 2.3–2.6 кОм → Высокий сигнал напряжения (3.5–4.0 В)
• Рабочая температура (90°C): Сопротивление ≈ 200–300 Ом → Низкий сигнал напряжения (0.8–1.2 В)
• Перегрев (110°C): Сопротивление ≈ 100–150 Ом → Минимальное напряжение (0.5–0.6 В)

Температура (°C)	Сопротивление (Ом)	Сигнал (В)
-20	15 000–18 000	4.2–4.5
20	2 300–2 600	3.5–4.0
90	200–300	0.8–1.2
110	100–150	0.5–0.6

ЭБУ анализирует изменение напряжения для точного расчёта температуры. Обрыв цепи датчика имитирует бесконечное сопротивление (сигнал ≈ 5 В) – ЭБУ фиксирует ошибку "низкая температура". Короткое замыкание соответствует нулевому сопротивлению (сигнал ≈ 0 В) – регистрируется перегрев. Калибровочные таблицы зависимости R=f(T) зашиты в программное обеспечение блока управления.

Какие функции ЭБУ зависят от показаний датчика температуры

Показания датчика температуры охлаждающей жидкости (ДТОЖ) служат ключевым параметром для электронного блока управления двигателем. Корректные данные о температуре напрямую влияют на оптимизацию рабочих процессов двигателя, топливную экономичность и соответствие экологическим нормам.

При некорректных показаниях или выходе датчика из строя ЭБУ переходит на аварийные режимы работы, что приводит к повышенному расходу топлива, ухудшению динамики и увеличению вредных выбросов. Контроль этого параметра критичен для защиты двигателя от перегрева.

• Топливоподача:
  • Коррекция длительности впрыска (обогащение смеси при холодном пуске)
  • Компенсация плотности воздуха в зависимости от температуры ОЖ
• Система зажигания:
  • Корректировка угла опережения зажигания
  • Подавление детонации в режиме прогрева
• Управление оборотами:
  • Активация повышенных холостых оборотов при прогреве
  • Стабилизация работы на переходных режимах
• Терморегуляция:
  • Активация вентилятора радиатора при достижении пороговых температур
  • Управление термостатом (в системах с электронным регулированием)
• Вспомогательные системы:
  • Блокировка/активация системы рециркуляции отработавших газов (EGR)
  • Управление адсорбером паров топлива
  • Прогрев каталитического нейтрализатора
• Диагностика и защита:
  • Активация аварийных режимов при перегреве
  • Коррекция параметров на основе температурных поправок

Влияние неверных показаний ДТОЖ на запуск двигателя

При неверных показаниях датчика температуры охлаждающей жидкости (ДТОЖ) блок управления двигателем (ЭБУ) получает ложную информацию о фактической температуре мотора. Это приводит к некорректному расчету состава топливно-воздушной смеси и угла опережения зажигания на этапе запуска. Ошибки в калибровке параметров критичны при холодном пуске, когда двигатель нуждается в обогащенной смеси.

Особенно опасны расхождения между реальной температурой двигателя и данными с датчика. Например, если ДТОЖ завышает показания (регистрирует -10°C вместо фактических +20°C), ЭБУ переобогащает смесь, что вызывает залив свечей бензином. Если же датчик занижает температуру (показывает +80°C вместо +20°C), смесь окажется слишком бедной для холодного пуска.

Типичные сценарии проблем

Тип ошибки ДТОЖ	Последствия для запуска
Завышенные показания (холоднее реальности)	Чрезмерное обогащение смеси Залив свечей зажигания «Чхание» двигателя, пропуски воспламенения
Заниженные показания (теплее реальности)	Слишком бедная топливная смесь Длительная прокрутка стартером Рывки и остановка после неустойчивого запуска

Крайние случаи – обрыв цепи ДТОЖ (ЭБУ фиксирует -40°C) или короткое замыкание (ЭБУ видит +130°C). В обоих ситуациях запуск крайне затруднен или невозможен без прогрева дросселя или многократных попыток. Система переходит в аварийный режим с фиксированными уставками, не адаптированными под текущую температуру.

Связь работы вентилятора радиатора с сигналом датчика

На Opel Astra H датчик температуры охлаждающей жидкости (ДТОЖ) напрямую влияет на активацию вентилятора радиатора через электронный блок управления двигателем (ЭБУ). При достижении порогового значения температуры (обычно 98–105°C для низкой скорости и 105–115°C для высокой) ЭБУ получает сигнал от ДТОЖ и замыкает реле вентилятора.

Неисправность датчика (обрыв цепи, короткое замыкание, отклонение показаний) приводит к некорректной работе системы охлаждения. ЭБУ может не включить вентилятор при перегреве или активировать его постоянно на холодном двигателе, что вызывает повышенный расход топлива и износ узлов.

Ключевые зависимости

• Низкая скорость вращения: активируется при 98–105°C для умеренного охлаждения.
• Высокая скорость вращения: включается при 105–115°C или после включения кондиционера.
• Постоянная работа: признак ошибки ДТОЖ (например, код P0115–P0118) или заклинившего реле.

Сигнал ДТОЖ	Реакция вентилятора	Последствия отклонений
Корректные показания	Включение/выключение по температуре	Нормальный тепловой режим
Заниженные значения	Позднее включение или отказ	Перегрев двигателя
Завышенные значения	Постоянная работа на высоких оборотах	Перерасход топлива, износ подшипников

Важно: При диагностике проверяют не только ДТОЖ, но и цепь управления вентилятором, реле, предохранители, а также термовыключатель кондиционера (если установлен).

Почему плавают обороты из-за неисправного датчика температуры

Некорректные показания неисправного датчика температуры охлаждающей жидкости (ДТОЖ) напрямую влияют на работу двигателя, так как ЭБУ использует эти данные для формирования топливно-воздушной смеси и управления оборотами холостого хода. Ложная информация от датчика приводит к системным сбоям в алгоритмах управления.

При выходе из строя ДТОЖ ЭБУ может получать сигналы о критически низкой температуре двигателя (например, -40°C), даже когда мотор прогрет до рабочей температуры. Это провоцирует ЭБУ искусственно завышать обороты холостого хода для "прогрева", имитируя работу холодного двигателя. Показания датчика могут хаотично меняться из-за внутреннего обрыва цепи или плохого контакта, что вызывает резкие скачки оборотов.

Основные причины плавающих оборотов

Ключевые проблемы, возникающие при неисправности ДТОЖ:

• Переобогащение смеси: ЭБУ увеличивает время впрыска топлива, считая двигатель холодным, что вызывает "захлебывание" и неустойчивую работу.
• Сбои в регулировке ХХ: РХХ или электронная дроссельная заслонка получают неверные команды на увеличение оборотов.
• Блокировка систем стабилизации: Отключается функция поддержания холостых оборотов (IAC), так как ЭБУ не может определить режим работы двигателя.
• Конфликт показаний: Рассогласование данных с датчиком температуры всасываемого воздуха (ДМРВ/ДАТВ) вызывает ошибки в расчете массы воздуха.

Дополнительные симптомы: Повышенный расход топлива, трудный запуск на "горячую", включение вентилятора охлаждения при холодном двигателе. Диагностика требует проверки сопротивления датчика мультиметром при разных температурах и считывания ошибок через OBD-II сканер (распространенные коды: P0115, P0116, P0118).

Причины повышенного расхода топлива при выходе ДТОЖ из строя

Некорректные показания неисправного датчика температуры охлаждающей жидкости (ДТОЖ) вводят электронный блок управления (ЭБУ) двигателя в заблуждение относительно реального теплового режима силового агрегата. ЭБУ, лишенный точных данных, переходит на резервные алгоритмы работы с заложенными усредненными или аварийными параметрами.

Это приводит к системным ошибкам в расчетах топливоподачи и нарушению оптимального соотношения топливовоздушной смеси. Основное следствие – принудительное обогащение смеси сверх нормы, что неизбежно увеличивает расход горючего независимо от режима эксплуатации автомобиля.

Механизмы влияния неисправности на потребление топлива

• Ложный "холодный старт"
  При передаче сигнала о постоянном низкотемпературном режиме (например, при обрыве цепи) ЭБУ:
  • Активирует прогревные циклы даже на горячем двигателе
  • Увеличивает время открытия форсунок
  • Завышает обороты холостого хода
• Некорректная коррекция смеси
  Ошибочные данные о температуре приводят к:
  • Отключению адаптивных топливных коррекций (LTFT/STFT)
  • Невозможности перехода на экономичные параметры Lambda=1
  • Блокировке систем рециркуляции отработавших газов (EGR)
• Нарушение угла опережения зажигания
  ЭБУ устанавливает:
  • Позднее зажигание при ошибочном сигнале "перегрев"
  • Ретардные углы для "холодного" двигателя
  Снижение КПД сгорания компенсируется увеличением впрыска
• Дисфункция сопутствующих систем
  Проявляется в:
  • Неадекватной работе вентилятора охлаждения (постоянный запуск)
  • Ошибках расчета нагрузки на двигатель
  • Неправильной работе системы улавливания паров топлива (EVAP)

Сигнал с ДТОЖ	Реакция ЭБУ	Влияние на расход
Постоянно -40°C (обрыв)	Активация режима прогрева	+25-40%
Фиксация 90-100°C (КЗ)	Отключение коррекций смеси	+15-25%
Скачки показаний	Хаотичное изменение параметров впрыска	+20-35%

Распознавание симптомов неисправного датчика: перегрев двигателя

Некорректные показания неисправного ДТОЖ напрямую влияют на работу системы охлаждения двигателя Opel Astra H. ЭБУ, получая ошибочные данные о низкой температуре ОЖ, не включает вентилятор радиатора вовремя или не активирует режим прогрева, что ведет к критическому росту температуры силового агрегата.

Характерный признак – стрелка указателя температуры на приборной панели резко уходит в красную зону либо хаотично меняет положение без объективных причин. Одновременно может сработать звуковая/световая сигнализация перегрева, хотя уровень антифриза в расширительном бачке остается нормальным, а радиатор и патрубки холодные на ощупь.

Ключевые проявления при перегреве:

• Запоздалое включение вентилятора: Вентилятор запускается с опозданием (при реальном перегреве) или не включается вовсе, несмотря на рост температуры.
• Некорректная работа термостата: ЭБУ не подает команду на открытие термостата из-за ложных "холодных" сигналов, препятствуя циркуляции ОЖ по большому кругу.
• Ошибочное обогащение смеси: Блок управления продолжает подавать обогащенную топливную смесь (режим прогрева), усугубляя тепловую нагрузку.
• Плавающие показания: Стрелка температуры скачет от минимума к максимуму или зависает в одном положении при явном нагреве двигателя.

Симптом	Причина	Риск для двигателя
Вентилятор не включается при 100+°C	ЭБУ не получает сигнал о достижении порога срабатывания	Деформация ГБЦ, прогар прокладки
Кипение ОЖ при нормальном уровне	Термостат заблокирован в закрытом положении из-за неверных данных	Разрушение поршневых колец, задиры цилиндров

Важно: Длительная эксплуатация с такими симптомами гарантированно приводит к тяжелым последствиям – короблению головки блока, выходу из строя прокладки ГБЦ или заклиниванию двигателя. Требуется немедленная диагностика датчика и смежных систем.

Черный дым из выхлопной трубы

Черный дым из выхлопной трубы Opel Astra H часто указывает на переобогащение топливно-воздушной смеси. При неисправности датчика температуры охлаждающей жидкости (ДТОЖ), передающего в ЭБУ некорректные данные о низкой температуре двигателя, система впрыска продолжает работать в режиме "прогрева". Это провоцирует длительную подачу избыточного топлива даже после выхода мотора на рабочую температуру.

Дополнительными признаками, подтверждающими связь черного дыма с ДТОЖ, являются повышенный расход топлива, нестабильный холостой ход и затрудненный запуск прогретого двигателя. Параллельно могут наблюдаться ошибки в памяти ЭБУ (например, P0115-P0118), фиксирующие обрыв или короткое замыкание в цепи датчика.

Диагностика и сопутствующие проблемы

При обнаружении черного дыма выполните проверку:

• Сопротивления ДТОЖ при 20°C (∼2-3 кОм) и 90°C (∼200-300 Ом)
• Целостности проводки к датчику и контактов разъема
• Наличия воздушных пробок в системе охлаждения

Симптом	Связь с ДТОЖ
Хлопки в глушителе	Несгоревшее топливо в выпускном тракте
Запах бензина из выхлопа	Результат переобогащения смеси
Загрязнение свечей зажигания	Сажевый налет из-за неполного сгорания

Важно: Длительная эксплуатация с данной неисправностью приводит к закоксовыванию поршневых колец, катализатора и кислородных датчиков. Требует оперативной замены ДТОЖ и очистки ошибок ЭБУ.

Симптом неисправности: трудности с запуском на горячую

Двигатель нормально запускается на холодную, но после прогрева и кратковременной остановки возникают проблемы: стартер крутит коленвал, но мотор не схватывает либо запускается только после длительного прокручивания. Ситуация часто нормализуется после полного остывания силового агрегата.

Ключевая причина связана с некорректной работой датчика температуры охлаждающей жидкости (ДТОЖ). При выходе из строя он передаёт в ЭБУ заниженные показатели температуры, заставляя блок управления переобогащать топливную смесь при горячем двигателе. Это приводит к заливке свечей зажигания и блокировке воспламенения.

Диагностика и решение

Проверка ДТОЖ:

• Измерьте сопротивление датчика мультиметром при разных температурах, сверяясь с таблицей номинальных значений:

Температура (°C)	Сопротивление (Ом)
20	2350–2670
40	1100–1300
60	550–650
80	290–340
100	160–190

Примечание: значения могут незначительно варьироваться в зависимости от года выпуска авто.

Дополнительные действия:

1. Просканируйте ЭБУ на наличие ошибок (P0115–P0118 – типичные коды неполадок ДТОЖ).
2. Проверьте целостность контактов и проводки разъёма датчика на предмет окисления или повреждений.
3. Убедитесь в отсутствии воздушных пробок в системе охлаждения, влияющих на точность измерений.

При отклонениях в показаниях или визуальных дефектах датчик подлежит замене. Рекомендуется использовать оригинальные комплектующие (артикул для Astra H: 90 369 402) во избежание повторных сбоев.

Типичные поломки ДТОЖ: обрыв цепи и замыкание

При обрыве цепи датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H сигнал от устройства полностью пропадает. Блок управления двигателем (ЭБУ) интерпретирует это как критически низкую температуру (-40°C или аналогичное значение в диагностическом сканере). Система переходит в аварийный режим, включая принудительный прогрев: постоянно работает вентилятор радиатора на высокой скорости, формируется переобогащенная топливная смесь.

Замыкание цепи ДТОЖ (чаще на "массу" или "+") приводит к передаче в ЭБУ неверного постоянного сигнала, который считывается как экстремально высокая температура (свыше +130°C или аналогичное значение). Это провоцирует ложное срабатывание вентилятора охлаждения на постоянную работу даже на холодном двигателе, возможны хаотичные включения/выключения, а также активация аварийных режимов с ограничением мощности двигателя для защиты от перегрева.

Характерные симптомы и последствия

• Обрыв цепи:
  • Затрудненный запуск "на холодную" (избыток топлива)
  • Повышенный расход топлива
  • Нестабильные холостые обороты
  • Постоянно работающий вентилятор
  • Отсутствие прогревочных оборотов
• Замыкание:
  • Вентилятор работает непрерывно после включения зажигания
  • Ложное срабатывание индикатора перегрева
  • Снижение мощности двигателя ("аварийный режим")
  • Проблемы с включением кондиционера
  • Некорректные показания температуры на приборной панели

Параметр	Обрыв цепи	Замыкание
Показания диагностики	≈ -40°C (ошибочно низкие)	≈ +130°C (ошибочно высокие)
Влияние на смесь	Сильное обогащение	Коррекции по другим датчикам
Главный симптом	Вентилятор + высокий расход	Постоянный вентилятор + "перегрев"

Как ошибка Р0116 связана с датчиком охлаждающей жидкости

Ошибка P0116 указывает на несоответствие между фактической температурой охлаждающей жидкости (ОЖ) и ожидаемыми значениями, заложенными в программе ЭБУ двигателя. Данный код неисправности напрямую связан с некорректной работой датчика температуры охлаждающей жидкости (ДТОЖ), его цепями или косвенно – с проблемами в системе охлаждения.

ЭБУ постоянно анализирует сигнал ДТОЖ, сравнивая его с моделью прогрева двигателя. Если в течение заданного времени (например, 5 минут после запуска) показания датчика выходят за допустимые параметры – например, не растут при прогреве или демонстрируют резкие скачки – блок управления фиксирует ошибку Р0116. Это сигнализирует о невозможности ЭБУ корректно управлять топливоподачей, углом опережения зажигания и работой вентилятора.

Ключевые причины возникновения P0116

Основные неисправности ДТОЖ и его цепи:

• Неисправность датчика: Внутреннее повреждение, приводящее к выдаче неверных значений (обрыв, замыкание, "залипание" показаний).
• Проблемы с проводкой: Обрыв, замыкание на массу или на +12В сигнального провода, коррозия контактов разъема.
• Низкое качество/неправильная замена ОЖ: Использование неподходящей жидкости или смешивание типов, приводящее к образованию проводящего налета на датчике.

Влияние системы охлаждения:

• Низкий уровень ОЖ: Датчик частично оголяется, что искажает его показания.
• Неисправный термостат: Заклинивание в открытом положении вызывает слишком медленный прогрев, в закрытом – перегрев, что нарушает расчетную модель ЭБУ.
• Воздушные пробки: Воздух вокруг ДТОЖ препятствует точному измерению температуры жидкости.

Последствия игнорирования ошибки

1. Повышенный расход топлива: ЭБУ работает в аварийном режиме, обогащая смесь.
2. Проблемы с запуском (особенно "на холодную"): Некорректные поправки топливоподачи.
3. Нестабильная работа двигателя на холостом ходу и при прогреве.
4. Перегрев двигателя из-за несвоевременного включения вентилятора.

Этап диагностики	Действия
Проверка уровня и состояния ОЖ	Убедиться в отсутствии утечек, воздушных пробок, качестве жидкости
Визуальный осмотр ДТОЖ и разъема	Проверить целостность датчика, проводов, чистоту контактов
Измерение сопротивления датчика	Сравнить показания "холодного" и "горячего" датчика со спецификациями
Проверка сигнального напряжения	Замерить напряжение на сигнальном проводе при включенном зажигании
Проверка работы термостата	Контроль температуры патрубков радиатора во время прогрева

Расшифровка других кодов ошибок ЭБУ по температуре охлаждающей жидкости

Электронный блок управления (ЭБУ) двигателя Opel Astra H фиксирует отклонения в работе системы охлаждения через специфические коды неисправностей. Помимо распространенных проблем с датчиком, существуют другие ошибки, требующие внимания.

Анализ этих кодов помогает локализовать неисправности в электрических цепях или смежных компонентах системы. Корректная интерпретация сокращает время диагностики и исключает замену исправных деталей.

Детальная расшифровка кодов ошибок

Рассмотрим ключевые коды, связанные с температурой ОЖ:

• P0116 - Неисправность диапазона/эффективности цепи ДТОЖ

  Указывает на несоответствие показаний датчика ожидаемым значениям или физическим условиям работы двигателя. Возможные причины:

  • Неисправность термостата (заклинивание в открытом/закрытом положении)
  • Загрязнение или повреждение чувствительного элемента ДТОЖ
  • Низкий уровень охлаждающей жидкости в системе
  • Воздушная пробка в охлаждающем контуре

• P0117 - Низкий уровень сигнала цепи ДТОЖ

  Фиксируется при коротком замыкании сигнального провода на "массу". Основные источники проблемы:

  • Повреждение изоляции провода и контакт с кузовом
  • Короткое замыкание внутри датчика
  • Коррозия контактов в разъеме ДТОЖ
  • Обрыв цепи опорного напряжения (+5V)

• P0118 - Высокий уровень сигнала цепи ДТОЖ

  Возникает при обрыве цепи или коротком замыкании на "+". Характерные причины:

  • Обрыв сигнального провода между ДТОЖ и ЭБУ
  • Короткое замыкание на плюсовой провод в жгуте
  • Внутренний обрыв в датчике
  • Отсутствие контакта в разъеме ЭБУ

• P0128 - Температура ОЖ ниже диапазона термостата

  Свидетельствует о нарушении теплового режима двигателя. Ключевые факторы:

  • Заклинивание термостата в открытом положении
  • Некорректная работа вентилятора охлаждения (постоянное включение)
  • Установка нештатного термостата с низкой температурой открытия
  • Систематическая работа двигателя без прогрева в холодном климате

Проверку необходимо начинать с визуального осмотра разъемов и проводки, измерения сопротивления датчика и целостности цепи. Для P0128 критично контролировать фактическую температуру прогрева двигателя механическим термометром.

При диагностике учитывайте взаимное влияние компонентов: ошибки ДТОЖ могут провоцировать сбои в работе вентилятора, системы впрыска и зажигания. Всегда сверяйте показания температуры с данными смежных датчиков.

Необходимые инструменты для самостоятельной проверки ДТОЖ

Для диагностики датчика температуры охлаждающей жидкости на Opel Astra H потребуются базовые инструменты, доступные в гараже или магазинах автозапчастей. Подготовка оборудования займет минимум времени, но обеспечит точность измерений.

Убедитесь, что двигатель полностью остыл перед началом работ – это исключит ожоги и погрешности в показаниях. Также рекомендуется иметь под рукой техническую документацию для вашей модели двигателя.

• Мультиметр – обязателен для замера сопротивления и напряжения
• Ключ торцевой на 19 мм – для демонтажа датчика
• Съёмник клемм АКБ – для обесточивания системы
• Ёмкость для антифриза – объёмом 0.5-1 л
• Термометр – с диапазоном до 120°C
• Термостойкая ёмкость – для проверки датчика вне авто
• Защитные перчатки – кислотно-щелочной защиты

Измерение сопротивления датчика температуры охлаждающей жидкости мультиметром на Opel Astra H

Проверка сопротивления датчика температуры охлаждающей жидкости (ДТОЖ) мультиметром проводится при прогреве двигателя для сравнения показателей с эталонными значениями. Необходимо обеспечить точный замер температуры ОЖ и соответствующего сопротивления датчика в ключевых температурных точках.

Для диагностики отсоедините электрический разъём датчика, переключите мультиметр в режим измерения сопротивления (Ω), подключите щупы к контактам ДТОЖ. Параллельно контролируйте реальную температуру охлаждающей жидкости с помощью диагностического сканера или термометра.

Эталонные значения сопротивления

Температура ОЖ (°C)	Сопротивление (Ом)
-10	8260–10560
20	2280–2720
40	1160–1340
60	540–615
80	292–326
90	206–230
100	160–178

Критерии неисправности:

• Отсутствие изменения сопротивления при прогреве
• Показатели вне допустимого диапазона для текущей температуры
• Обрыв цепи (OL на мультиметре) или короткое замыкание (~0 Ом)

При замене ДТОЖ используйте оригинальный датчик (артикул Opel 12580070 или аналог с идентичными характеристиками). Установку проводите на холодном двигателе с заменой уплотнительного кольца и обработкой посадочного места очистителем.

Таблица эталонных значений сопротивления для исправного датчика

Для корректной диагностики датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H необходимо проверить соответствие его сопротивления эталонным значениям при разных температурах. Термистор датчика обладает отрицательным температурным коэффициентом: при нагреве сопротивление уменьшается, при охлаждении – возрастает.

Сверьте показания мультиметра с табличными данными. Замеры проводите при отключенном разъеме датчика и остывшем двигателе во избежание погрешностей. Значения могут незначительно варьироваться в зависимости от производителя ДТОЖ.

Температура (°C)	Сопротивление (Ом)
-20	14 000 – 17 000
0	5 000 – 6 500
20	2 200 – 2 800
40	1 000 – 1 300
60	500 – 650
80	280 – 350
100	150 – 190

Проверка подачи опорного напряжения на датчик (+5В)

Для проверки опорного напряжения (+5В) на датчике температуры охлаждающей жидкости (ДТОЖ) потребуется мультиметр в режиме измерения постоянного напряжения (DCV). Обесточьте систему, отключив минусовую клемму АКБ, и найдите разъем датчика, установленного на термостате или выпускном патрубке двигателя.

Отсоедините разъем ДТОЖ и включите зажигание (без запуска двигателя). Подключите красный щуп мультиметра к сигнальному контакту разъема (обычно контакт 1 или 2, обозначенный в документации), а черный щуп – к массе (кузову или минусу АКБ). На экране должно отображаться стабильное значение +5В (±0.2В).

Ключевые этапы и возможные проблемы

Распиновка разъема ДТОЖ (типовая для Opel Astra H):

Контакт	Назначение	Цвет провода
1	Сигнал к ЭБУ	Желтый/синий
2	Опорное +5В	Красный/белый
3	Масса	Коричневый

Если напряжение отсутствует:

1. Проверьте целостность цепи +5В от ЭБУ до датчика: прозвоните провод контакта 2 мультиметром в режиме сопротивления (Ω).
2. Исключите КЗ на массу: измерьте сопротивление между контактом 2 разъема ДТОЖ и кузовом (должно быть >1 кОм).
3. Убедитесь в исправности массы (контакт 3): проверьте сопротивление между клеммой 3 и кузовом (допуск: 0-2 Ом).

Критические отклонения:

• Напряжение ниже 4.8В: обрыв провода, коррозия контактов, неисправность ЭБУ.
• Напряжение 0В: обрыв цепи +5В или КЗ на массу.
• Колебания показаний: повреждение изоляции провода, влага в разъеме.

Диагностика целостности проводов и контактов разъема

Перед проверкой датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H исключите повреждения проводки и окисление контактов в разъеме. Отсоедините колодку жгута от датчика при выключенном зажигании и осмотрите контакты на предмет коррозии, загрязнения или деформации. Очистите их спреем-очистителем электронных контактов и тонкой щеткой при необходимости.

Продиагностируйте целостность проводов мультиметром в режиме измерения сопротивления. Проверьте отсутствие обрыва в сигнальном проводе (обычно желтый/синий, контакт 1 разъема) от ДТОЖ до ЭБУ двигателя, а также "массу" (коричневый провод, контакт 2) – сопротивление должно быть близко к нулю. Убедитесь в отсутствии короткого замыкания на "плюс" или кузов.

Порядок проверки цепи

1. Отключите разъем ДТОЖ и разъем ЭБУ.
2. Прозвоните сигнальный провод (пин 1 разъема ДТОЖ → соответствующий пин ЭБУ).
3. Проверьте цепь заземления (пин 2 разъема ДТОЖ → надежная "масса" кузова).
4. Исследуйте изоляцию проводов на предмет перетираний или оплавлений.

Контакт разъема ДТОЖ	Цвет провода	Назначение	Норма сопротивления (Ом)
1	Желтый/синий	Сигнал к ЭБУ	0.1–0.5 (без обрыва)
2	Коричневый	Заземление	0.1–0.3 (на кузов)

При выявлении обрыва, КЗ или высокого переходного сопротивления (более 1 Ом) устраните неисправность: замените поврежденный участок провода, обожмите клеммы или очистите контакты. Проверьте фиксацию разъема – плохое соединение вызывает скачки показаний температуры.

Анализ показаний температуры через диагностический сканер

Подключите диагностический сканер (например, OP-COM, ELM327 с ПО типа Torque или Delphi DS150E) к разъёму OBD-II под рулевой колонкой. В разделе "Данные двигателя" или "Live Data" найдите параметр "Coolant Temperature" или "Температура ОЖ". Зафиксируйте значение при холодном запуске (20-30°C) и в процессе прогрева до рабочей температуры (88-105°C для Z14XEP/Z18XER). Отслеживайте динамику изменения: плавный рост без резких скачков указывает на исправность системы.

Сравните данные сканера с показаниями штатного указателя на панели приборов. Расхождение более 5-7°C сигнализирует о проблеме с датчиком (например, терморезистор с "провалами" в характеристике), неисправности приборной панели или ошибках калибровки. Особое внимание уделите стабильности значений на прогретом двигателе: "прыгающие" цифры (например, 92°C → 40°C → 85°C) характерны для плохого контакта в разъёме датчика или обрыва проводки.

Типовые неисправности при диагностике

• Постоянное значение -40°C: обрыв цепи датчика или ЭБУ не получает сигнал.
• Фиксация на 130-140°C: короткое замыкание на "массу" в проводах датчика.
• Медленный прогрев: заклинивший термостат (сканер покажет долгий набор температуры).
• Перегрев по сканеру при нормальном указателе: неисправность датчика ECT, коррозия контактов.

Показание сканера	Штатный указатель	Вероятная причина
Не меняется при прогреве	"Замёрз" на минимуме	Обрыв цепи датчика ECT
Резко падает после прогрева	Стрелка дёргается	Окисление контактов в разъёме ECT
105-110°C на трассе	В красной зоне	Неисправен термостат, забит радиатор

Сравнение температуры на приборной панели и в данных ЭБУ

Показания температуры охлаждающей жидкости (ОЖ) на приборной панели Opel Astra H не являются прямым отображением данных с датчика. Панель использует упрощенную интерпретацию: шкала разделена на условные зоны (синяя/холодно, зеленая/норма, красная/перегрев). Центральное положение стрелки (примерно 90°C) соответствует широкому диапазону рабочих температур, что исключает точную цифровую индикацию для водителя.

Электронный блок управления (ЭБУ) двигателя получает с датчика ОЖ точное значение сопротивления, конвертируя его в цифровое значение температуры с шагом в 1°C. Эти данные используются для критических расчетов: управления вентилятором, корректировки топливной смеси, регулировки угла опережения зажигания. Расхождения возникают из-за алгоритма приборной панели, которая намеренно стабилизирует показания в рабочем диапазоне (обычно 75–105°C), чтобы избежать "дрожания" стрелки при незначительных колебаниях.

Ключевые отличия

Источник неполадок: Если стрелка на панели отклоняется от нормы (например, показывает перегрев), а диагностический сканер в данных ЭБУ фиксирует стабильные 85–95°C – проблема чаще всего кроется в:

• Неисправности датчика температуры для панели приборов (отдельный элемент, обычно установлен в ГБЦ)
• Обрыве/замыкании проводки к приборной панели
• Сбое самой панели приборов или ее программного обеспечения

Диагностический приоритет: При любых подозрениях на неисправность системы охлаждения данные ЭБУ, считанные через OBD-II сканер, являются достоверным источником. Стрелка на панели – лишь индикатор, работающий по упрощенной логике.

Параметр	Приборная панель	Данные ЭБУ
Точность	Условная (зональная)	Цифровая (±1°C)
Датчик	Специальный для панели*	Основной ДТОЖ (для управления двигателем)
Назначение	Визуальный контроль водителем	Управление системами двигателя
Реакция на колебания	Сглаженная (задержка)	Мгновенная

* На части моделей Astra H используется один датчик, но сигнал для ЭБУ и панели обрабатывается отдельно.

Подготовка к замене: выбор оригинального датчика (артикулы)

Для корректной работы двигателя и систем автомобиля критично использовать оригинальные датчики температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H. Неоригинальные аналоги часто имеют погрешности измерений, что приводит к некорректному формированию топливной смеси, ошибкам ЭБУ и повышенному расходу топлива.

На Astra H применяются два типа ДТОЖ, отличающихся назначением и конструкцией. Первый (двухконтактный) передает данные на панель приборов, второй (одноконтактный) – для системы управления вентилятором. Выход из строя любого из них требует замены исключительно на оригинальную запчасть.

Оригинальные артикулы

Основные каталожные номера оригинальных датчиков:

• Датчик температуры (двухконтактный, для приборной панели): 90 346 880 или 55578453
• Датчик включения вентилятора (одноконтактный): 55570162
• Уплотнительное кольцо (обязательно при замене): 90442007

Проверяйте маркировку на корпусе старого датчика перед покупкой. Артикулы могут незначительно варьироваться в зависимости от года выпуска и двигателя:

Двигатель	Датчик для приборов (2-конт.)	Датчик вентилятора (1-конт.)
Z14XEP, Z16XEP	90 346 880	55570162
Z18XER, A16XHT	55578453	55570162

Приобретайте детали только у официальных дилеров Opel или проверенных поставщиков. Подделки под оригинальные артикулы распространены – обращайте внимание на качество литья корпуса, четкость маркировки и наличие защитного геля в контактном разъеме.

Аналоги и совместимые замены оригинального ДТОЖ

Для датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H оригинальным артикулом является 12 61 770 или GM 90515694. При поиске замены ключевыми параметрами выступают: тип резьбы (M12x1.5), рабочий диапазон температур (-40°C до +130°C), напряжение питания (5V), а также двухконтактная конструкция с фишкой типа Metri-Pack 150.

Совместимые аналоги выпускаются как премиальными, так и бюджетными производителями автокомпонентов. При выборе критично сверяться с каталожными номерами конкретной модификации двигателя (Z14XEP, Z16XER, A16XHT и др.), так как расположение и электрические характеристики ДТОЖ могут отличаться.

Популярные аналоги и производители

• VEMO: V20-67-0005
• FAE: 35605
• ERA: 550482
• Hella: 6PT 009 107-051
• Febi Bilstein: 33466
• Delphi: TSC1016

Бренд	Артикул	Особенности
Bosch	0 280 130 085	Прямая замена, соответствует OE-стандарту
NGK	U5076	Усиленный корпус, термостойкий полимер
Febi Bilstein	33466	Совместим с двигателями 1.4-1.8 л

Важно: При установке аналога проверьте соответствие длины резьбовой части и электрического разъёма. Несоответствие может привести к утечке антифриза или ошибкам ECU (коды P0115-P0118). Для двигателей с двумя датчиками (на ГБЦ и радиаторе) требуются разные артикулы.

Качество охлаждающей жидкости влияет на работу датчика

Низкокачественная или старая охлаждающая жидкость провоцирует образование отложений на чувствительном элементе датчика. Эти наслоения (накипь, ржавчина, гелеобразные примеси) создают барьер между терморезистором и жидкостью, замедляя его реакцию на температурные изменения. Датчик начинает "врать" – передавать на ЭБУ запаздывающие или заниженные показания.

Агрессивные химические соединения в некондиционных или смешанных антифризах разъедают контакты и корпус датчика. Коррозия нарушает электрическое сопротивление внутри элемента и целостность изоляции проводки. Это ведет к скачкам сигнала, обрыву цепи или полному выходу датчика из строя.

Последствия для двигателя из-за проблем с ОЖ

• Некорректное управление вентилятором: ЭБУ получает ложные данные о температуре, что приводит к преждевременному или запоздалому включению вентилятора радиатора.
• Нарушение топливной коррекции: Неверная информация о температуре ОЖ заставляет ЭБУ готовить слишком "богатую" или "бедную" топливно-воздушную смесь.
• Сбои в работе отопителя: Неадекватные показания датчика мешают ЭБУ правильно регулировать подачу тепла в салон.
• Риск перегрева двигателя: Запоздалое срабатывание вентилятора или некорректная работа системы охлаждения из-за ошибочных данных.

Критично важно: Использовать только антифриз, соответствующий спецификациям Opel (обычно Dex-Cool или аналоги), менять его строго по регламенту и не смешивать разные типы. Регулярная замена ОЖ предотвращает загрязнение датчика и обеспечивает точность его показаний.

Необходимость сброса давления в системе охлаждения перед работой

Система охлаждения двигателя Opel Astra H функционирует под давлением, которое значительно повышает температуру кипения охлаждающей жидкости. Это давление создается естественным образом при нагреве жидкости во время работы двигателя и поддерживается герметичной крышкой расширительного бачка (предохранительным клапаном). После остановки горячего двигателя давление внутри системы остается высоким в течение длительного времени.

Попытка открыть крышку расширительного бачка или отсоединить любые элементы системы охлаждения (включая датчик температуры охлаждающей жидкости - ДТОЖ) на горячем двигателе или сразу после его остановки крайне опасна. Резкий сброс давления приведет к мгновенному вскипанию перегретой жидкости и выбросу раскаленного антифриза под большим напором.

Опасности при игнорировании сброса давления:

• Серьезные термические ожоги: Выброшенный под давлением горячий антифриз (температура 90-100°C) попадет на кожу, лицо и особенно опасен для глаз. Это основная и наиболее тяжелая опасность.
• Повреждение компонентов системы: Резкий перепад давления может повредить патрубки, радиатор, расширительный бачок или сам датчик температуры.
• Неверная диагностика: Попадание воздуха в систему при неправильном открытии крышки может создать воздушные пробки, которые приведут к неправильным показаниям датчика, перегреву двигателя и усложнят дальнейшую диагностику реальной проблемы.
• Затопление подкапотного пространства: Вылившийся антифриз загрязнит двигатель и элементы под капотом, может повредить проводку или электронные компоненты, а также создаст неприятный запах и требует уборки.

Правильная последовательность сброса давления:

Шаг	Действие	Примечание
1	Заглушить двигатель и дать ему остыть.	Обязательный этап. Минимум 30-60 минут, лучше дольше (например, с утра на холодную).
2	Подготовить ветошь.	Накрыть крышку расширительного бачка толстой тряпкой.
3	Медленно открутить крышку на 1/4 - 1/2 оборота.	Дождаться полного выхода шипящего звука (сброса давления).
4	Полностью снять крышку.	Только после полного прекращения шипения!

Важно: На Opel Astra H расширительный бачок часто расположен вблизи выпускного коллектора. Проверяйте температуру верхнего радиаторного патрубка рукой (осторожно!) – он должен быть чуть теплым или холодным, это индикатор достаточного остывания системы перед открытием крышки.

Вывод: Сброс давления в системе охлаждения перед любыми работами с ней, включая замену ДТОЖ, является не рекомендацией, а строгой необходимостью для обеспечения личной безопасности и предотвращения повреждений автомобиля. Никогда не пренебрегайте этим этапом.

Пошаговая процедура слива части охлаждающей жидкости

Перед началом убедитесь, что двигатель остыл до температуры ниже 40°C. Горячая жидкость и пар под давлением могут вызвать ожоги. Работайте в защитных перчатках и очках.

Подготовьте чистую ёмкость для слива (объёмом 3-5 литров), набор ключей или головок, ветошь, новые охлаждающую жидкость для долива (аналогичную по спецификации) и дистиллированную воду при необходимости.

1. Снимите пластиковую защиту двигателя (при наличии). Крепёж обычно выполнен на клипсах или болтах под ключ на 10 мм.
2. Откройте крышку расширительного бачка для сброса остаточного давления в системе. Не пропускайте этот этап.
3. Найдите пластиковую сливную пробку белого или зелёного цвета в нижней правой части радиатора (со стороны водителя для LHD). Подставьте ёмкость под пробку.
4. Поверните сливную пробку против часовой стрелки на 90–180 градусов (не выкручивайте полностью). Жидкость начнёт вытекать тонкой струёй.
5. Контролируйте объём слива. Для частичной замены достаточно 1.5–2 литров. Следите за уровнем в расширительном бачке.
6. Верните пробку в исходное положение (закрутите по часовой стрелке) сразу после достижения нужного объёма. Затяните рукой без усилий.
7. Протрите место слива ветошью для удаления подтёков. Убедитесь в отсутствии капель на пробке и патрубках.
8. Долейте новую охлаждающую жидкость в расширительный бачок до отметки «MAX». Используйте только рекомендованный производителем тип (например, Dex-Cool).
9. Установите защиту двигателя на место, зафиксировав все крепления.

Контроль после процедуры

Запустите двигатель и прогрейте до рабочей температуры (90°C). Проверьте патрубки и сливную пробку на герметичность. Повторно проверьте уровень жидкости на холодном двигателе через 15–20 минут после остановки мотора. При необходимости долейте до нормы.

Отсоединение электрического разъема датчика температуры охлаждающей жидкости

Найдите разъем датчика температуры охлаждающей жидкости (ДТОЖ), расположенный на корпусе термостата или рядом с ним. Разъем представляет собой прямоугольную пластиковую колодку с проводами, закрепленную на металлическом корпусе датчика.

Перед отсоединением убедитесь, что двигатель остыл до безопасной температуры во избежание ожогов. Осмотрите разъем на предмет загрязнений или повреждений, при необходимости аккуратно очистите его ветошью.

Порядок действий

1. Нажмите пальцем на пластиковый фиксатор разъема (обычно расположен сверху или сбоку колодки).
2. Удерживая фиксатор в нажатом положении, потяните разъем вдоль оси датчика строго назад (не раскачивая в стороны!).
3. Плавным усилием отсоедините колодку от штырей датчика. При затруднениях проверьте полное отжатие фиксатора.

Важно: Не прикладывайте чрезмерное усилие и не тяните за провода – это может повредить разъем или проводку. Если колодка "прикипела", используйте проникающую смазку WD-40, нанеся ее на стык и выждав 5-10 минут перед повторной попыткой.

После снятия осмотрите контакты разъема и штыри датчика на предмет окисления или коррозии. При обнаружении проблем обработайте контакты очистителем электрооборудования и просушите перед дальнейшими работами.

Инструменты для аккурутного выкручивания датчика

Основным инструментом для демонтажа является глубокий торцевой ключ на 19 мм или специальная головка-вороток под данный размер. Стандартный рожковый ключ крайне не рекомендуется – высок риск сорвать пластиковый шестигранник корпуса датчика из-за недостаточного контакта граней.

Обязательно потребуется удлинитель для трещотки или воротка (длиной 10-15 см) из-за глубокого расположения датчика в блоке двигателя. Для защиты контактов от грязи подготовьте чистую ветошь или полиэтиленовый пакет – сразу после выкручивания закройте отверстие в ГБЦ.

Дополнительные приспособления и материалы

• Проникающая смазка (WD-40, Liquid Wrench): нанесите на резьбовое соединение за 15-20 минут до работы при сильном прикипании.
• Магнитный съёмник или гибкая проволока: для извлечения упавшей шайбы/уплотнителя из колодца.
• Чистая ветошь и щётка: очистка посадочного места от накипи и грязи перед установкой нового датчика.

Инструмент	Риск при отсутствии
Торцевой ключ на 19 мм	Срыв граней, разрушение корпуса датчика
Удлинитель	Невозможность зацепиться за датчик, перекос при выкручивании
Проникающая смазка	Обрыв датчика с частью резьбы в блоке

Порядок откручивания датчика температуры охлаждающей жидкости

Убедитесь, что двигатель полностью остыл. Снимите крышку расширительного бачка для сброса остаточного давления в системе охлаждения. Подготовьте чистую ветошь и ёмкость для возможной утечки антифриза.

Отсоедините электрический разъём датчика, нажав на пластиковый фиксатор. Очистите зону вокруг датчика от грязи щёткой или сжатым воздухом для предотвращения попадания частиц в систему при демонтаже.

Этапы откручивания

1. Подберите накидной ключ или головку на 19 мм (размер может варьироваться в зависимости от модели двигателя)
2. Зафиксируйте ключ на шестигранной части корпуса датчика
3. Плавно поворачивайте инструмент против часовой стрелки с умеренным усилием
4. После срыва резьбы завершите откручивание вручную
5. Извлеките датчик, немедленно заткните отверстие чистой ветошью

Очистка посадочного места перед установкой нового датчика

После демонтажа старого датчика тщательно осмотрите резьбовое отверстие в патрубке или корпусе термостата. Удалите крупные частицы старой прокладки, грязи или следы коррозии механическим способом – аккуратно используя зубочистку, пластиковую щетку или деревянный шпатель. Избегайте абразивных металлических инструментов, способных повредить посадочную поверхность.

Обработайте резьбу и прилегающую зону специальным очистителем карбоновых отложений или WD-40. Нанесите состав на ветошь или щетку с жесткой синтетической щетиной, затем круговыми движениями удалите остатки загрязнений. Протрите область чистой сухой тряпкой до полного устранения следов очистителя и мусора – это исключит попадание частиц в систему охлаждения.

Ключевые этапы финальной подготовки

1. Контроль резьбы: убедитесь в отсутствии задиров, используя новый датчик как шаблон (вкрутите на 1-2 оборота без усилий)
2. Обезжиривание: протрите посадочное место безворсовой салфеткой, смоченной в изопропиловом спирте
3. Проверка уплотнения: если датчик использует кольцо-прокладку, убедитесь в чистоте контактной площадки

Тип загрязнения	Инструмент для удаления	Риски при игнорировании
Фрагменты старой прокладки	Скребок из мягкого пластика	Негерметичность соединения
Окалина и ржавчина	Латунная щетка + растворитель	Заедание резьбы нового датчика
Остатки герметика	Ацетон + ватная палочка	Блокировка измерительного элемента

Важно: не применяйте сжатый воздух для продувки – это может загнать мусор в систему. После очистки сразу установите новый датчик, чтобы предотвратить попадание пыли в открытый канал.

Правила установки и затяжки нового датчика температуры охлаждающей жидкости

Перед монтажом нового датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H убедитесь в чистоте резьбового отверстия в термостате или головке блока цилиндров. Удалите остатки старой прокладки и мусор сжатым воздухом или мягкой щёткой. Нанесите тонкий слой термостойкого герметика (типа Loctite 5920) на резьбу нового датчика, исключая контакт с чувствительным элементом.

Аккуратно вкрутите датчик вручную до упора, избегая перекоса. Не применяйте инструменты на начальном этапе – это предотвратит срыв резьбы. Убедитесь, что датчик установлен параллельно плоскости посадочного места, иначе возможна разгерметизация системы охлаждения.

Ключевые параметры затяжки

Используйте динамометрический ключ с диапазоном 10–25 Н·м. Точное значение момента затяжки для ДТОЖ Opel Astra H: 15 Н·м ± 1 Н·м. Превышение усилия приводит к деформации корпуса или повреждению резьбы, недостаток – к утечке антифриза.

1. Этапы затяжки:
   • Предварительная фиксация: затяжка до 5 Н·м
   • Окончательная затяжка: плавное доведение до 15 Н·м
2. Проверка герметичности:
   • Запустите двигатель, прогрейте до рабочей температуры
   • Контролируйте область установки на предмет подтёков антифриза

Ошибка при затяжке	Последствия
Момент > 20 Н·м	Трещина в корпусе термостата, обрыв проводов датчика
Момент < 10 Н·м	Протечка ОЖ, ложные показания из-за воздушной прослойки
Перекос корпуса	Повреждение уплотнительного конуса, деформация штекера

После установки подключите электрический разъём до щелчка фиксатора. Важно: утилизируйте старый датчик согласно экологическим нормам – корпус содержит токсичные металлы.

Особенности установки уплотнительного кольца для Astra H

Основная сложность монтажа уплотнительного кольца датчика температуры охлаждающей жидкости (ДТОЖ) на Astra H заключается в обеспечении герметичности соединения без повреждения самого кольца и посадочного места в двигателе. Неправильная установка провоцирует течь антифриза, воздушные пробки в системе и некорректные показания датчика из-за подсоса воздуха.

Ключевым аспектом является подготовка поверхности: тщательно очистите резьбовое отверстие в ГБЦ от старой смазки, накипи и следов коррозии металлической щеткой, не допуская попадания загрязнений в рубашку охлаждения. Используйте исключительно новое уплотнительное кольцо из термостойкой резины (EPDM), рекомендованное производителем, так как старый уплотнитель теряет эластичность.

Порядок монтажа и критические ошибки

Обязательные действия:

1. Смажьте кольцо тонким слоем свежей охлаждающей жидкости перед установкой – это предотвратит закусывание при затяжке.
2. Убедитесь, что кольцо равномерно размещено в канавке корпуса ДТОЖ без перекосов.
3. Вкручивайте датчик строго вручную до момента касания с поверхностью ГБЦ, избегая перекоса резьбы.

Запрещено:

• Применять механический инструмент (ключи) на этапе начальной посадки датчика.
• Использовать герметики или ФУМ-ленту – это деформирует кольцо и нарушает теплопередачу.
• Затягивать с усилием более 15-20 Нм (обычно момент затяжки – до плотного прилегания плюс ¼ оборота).

Последствия ошибок	Результат
Перетяжка	Разрыв кольца, срыв резьбы в алюминиевой ГБЦ
Попадание грязи под уплотнение	Течь антифриза при нагреве двигателя
Сухая установка	Деформация кольца и преждевременная потеря герметичности

После установки заполните систему охлаждения, запустите двигатель и прогрейте до рабочей температуры, контролируя соединение на предмет протечек в течение первых 10-15 минут работы. Резкие скачки температуры на приборной панели после замены указывают на наличие воздуха – требуется повторная прокачка системы.

Заправка системы охлаждения и удаление воздушных пробок

Заправку проводите только на холодном двигателе. Снимите крышку расширительного бачка, медленно заливайте охлаждающую жидкость (рекомендованный тип указан в сервисной книжке) до уровня между отметками "MIN" и "MAX". Избегайте попадания антифриза на элементы двигателя и проводку.

После заправки запустите двигатель, включите печку на максимальную температуру и обороты вентилятора. Дайте мотору поработать 10-15 минут на холостом ходу для циркуляции жидкости. В процессе прогрева контролируйте температуру по приборной панели – стрелка не должна подниматься в красную зону.

Этапы удаления воздушных пробок

1. Прогрев с открытым бачком: При работающем двигателе ослабьте зажим шланга дроссельного узла. Появившиеся пузыри воздуха сигнализируют о выходе пробки.
2. Сжатие патрубков: Пережимайте рукой верхние патрубки радиатора и печки (осторожно – они горячие!) для вытеснения воздуха.
3. Контроль уровня: После каждого этапа доливайте жидкость до нормы в расширительном бачке.

Проверьте эффективность удаления воздуха: прогретый двигатель должен стабильно держать температуру (90-105°C), а печка выдавать равномерный горячий воздух. При сохранении симптомов воздушной пробки (перегрев, холодный воздух из печки) повторите процедуру или используйте специальный вакуумный набор для прокачки.

Ключевые компоненты для контроля	Признаки успешного удаления пробки
Патрубок дроссельного узла	Отсутствие шипения при открытии крышки бачка
Патрубки радиатора	Равномерный прогрев нижнего/верхнего патрубков
Печка салона	Горячий воздух на всех режимах вентилятора

Контроль уровня охлаждающей жидкости после замены датчика

После установки нового датчика температуры охлаждающей жидкости (ДТОЖ) система требует обязательной проверки уровня антифриза. Необходимо компенсировать потери жидкости, возникшие при демонтаже старого датчика, и исключить воздушные пробки, которые могут нарушить циркуляцию и исказить показания.

Перед началом работ убедитесь, что двигатель остыл до температуры ниже 50°C. Откройте капот и визуально проверьте целостность патрубков вокруг датчика, уделяя внимание месту его установки – там не должно быть следов подтеканий.

Алгоритм проверки и долива

1. Найдите расширительный бачок системы охлаждения (обычно белого цвета с цветной крышкой, маркированной символом радиатора).
2. Оцените уровень жидкости относительно меток MIN и MAX на холодном двигателе. Оптимально – на 1/3 выше отметки MIN.
3. При недостаточном уровне долейте оригинальный антифриз Opel или совместимый аналог (например, Dex-Cool). Запрещено смешивать разные типы ОЖ!
4. Заведите двигатель, прогрейте до рабочей температуры (90°C). Наблюдайте за уровнем в бачке: при выходе воздушных пробок он может колебаться.
5. Погазуйте на нейтрали (2500-3000 об/мин) 2-3 раза для вытеснения остатков воздуха.
6. Заглушите мотор, дождитесь остывания и повторно проверьте уровень. Долейте жидкость при необходимости.

Обязательно проверьте герметичность соединения ДТОЖ на прогретом двигателе – недопустимы даже минимальные протечки. Если уровень после нескольких циклов прогрева/остывания стабильно падает, ищите утечку в других узлах системы (радиатор, помпа, патрубки).

Профилактика возможных течей после монтажа

После замены датчика температуры охлаждающей жидкости (ДТОЖ) критически важно обеспечить герметичность соединения. Основная причина течей – неправильная установка или повреждение уплотнительных элементов. Даже незначительная протечка антифриза может привести к падению уровня охлаждающей жидкости, перегреву двигателя и последующим серьезным поломкам.

Соблюдение нескольких ключевых правил при монтаже сведет риск протечек к минимуму. Особое внимание уделите состоянию резьбовых соединений и уплотнителей, а также контролю момента затяжки. Последующая проверка системы на герметичность является обязательным завершающим этапом работ.

Обязательные меры для предотвращения протечек

• Чистота резьбы: Тщательно очисти резьбу в посадочном отверстии ГБЦ от старой смазки, грязи и остатков герметика. Используй очиститель карбюратора или ветошь. Поврежденная или забитая резьба не обеспечит равномерной затяжки.
• Контроль состояния уплотнительного кольца:
  • Всегда устанавливай новое уплотнительное кольцо, идущее в комплекте с датчиком. Повторное использование старого кольца недопустимо.
  • Перед монтажом слегка смажь новое кольцо чистым антифризом. Это облегчит установку и предотвратит перекос или повреждение при закручивании.
  • Убедись, что кольцо не имеет задиров, трещин или следов старения.
• Правильная затяжка:

  Тип датчика	Рекомендуемый момент затяжки
  Пластиковый корпус (стандартный)	15-20 Нм (строго по спецификации!)
  Металлический корпус (редко)	25-30 Нм (уточняй в мануале)

  Перетяжка – самая частая причина разрушения пластикового корпуса датчика или срыва резьбы. Недотяжка гарантированно вызовет течь. Используй динамометрический ключ.

• Проверка герметичности:
  1. Заправь систему охлаждения антифризом до рекомендуемого уровня.
  2. Запусти двигатель и прогрей его до рабочей температуры (включения вентилятора).
  3. Внимательно осмотри место установки датчика на работающем моторе и после его остановки. Ищи малейшие признаки влаги или подтекания.
  4. Проверь уровень антифриза на холодном двигатере после остывания.

При обнаружении даже капли антифриза в районе датчика – заглуши двигатель, сбрось давление в системе (через крышку расширительного бачка на остывшем ДВС!) и перепроверь затяжку. Если течь не устранена – замени уплотнительное кольцо повторно. Игнорирование протечки неизбежно приведет к проблемам с системой охлаждения.

Сброс ошибок ЭБУ после замены датчика температуры охлаждающей жидкости

После замены датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H, ошибки в памяти ЭБУ двигателя могут сохраняться, что провоцирует некорректную работу системы. Бортовой компьютер интерпретирует старые коды неисправностей как актуальные, что влияет на расчет топливоподачи, обороты холостого хода и прогрев.

Обнуление памяти ЭБУ обязательно для применения новых показаний датчика. Существует два основных метода сброса: через отключение питания и с использованием диагностического оборудования. Первый способ подходит для временного устранения ошибок, второй гарантирует точную адаптацию системы.

Способы сброса ошибок

1. Самостоятельный сброс (без сканера):
   • Отсоедините клемму «минус» аккумулятора на 15-20 минут
   • Нажмите педаль тормоза на 10 секунд для разрядки остаточного напряжения
   • Подключите клемму и запустите двигатель
2. Профессиональный сброс (со сканером):
   • Подключите OBD2-сканер (например, Op-Com, Delphi DS150E) к разъему у рулевой колонки
   • В разделе «ЭБУ двигателя» выберите «Стереть коды ошибок»
   • Выполните процедуру адаптации холостого хода через меню «Сервисные функции»

Метод	Эффективность	Риски
Отключение АКБ	Удаляет временные ошибки	Сбрасывает настройки аудиосистемы, требует калибровки окон
Диагностический сканер	Точно очищает память ЭБУ, адаптирует параметры	Требует оборудования и навыков

Важно: После сброса ошибок проведите тестовую поездку (15-20 минут) с разными режимами работы двигателя. Контролируйте температуру через диагностическое приложение или штатный указатель. Если ошибка P0115-P0118 появляется вновь – проверьте разъем датчика и целостность проводки.

Проверка корректности показаний температуры после работы

После запуска двигателя отслеживайте скорость прогрева на приборной панели. При исправной системе температура должна плавно достичь рабочего значения (обычно 90°C) за 5-10 минут в зависимости от наружной температуры. Зафиксируйте момент срабатывания вентилятора охлаждения – это должно происходить при 98-105°C на большинстве модификаций.

Обратите внимание на стабильность показаний при выходе на рабочий режим. Стрелка или цифровое значение не должны колебаться более чем на 2-3°C после полного прогрева. Проверьте реакцию системы при повторном включении зажигания после короткой стоянки (15-30 минут) – датчик должен быстро отображать актуальную температуру, близкую к рабочей.

Критерии корректной работы

• Плавный рост показаний без резких скачков при холодном пуске
• Отсутствие "зависаний" стрелки в промежуточных положениях
• Своевременное включение вентилятора при достижении порогового значения
• Стабильное удержание температуры в диапазоне 87-95°C на прогретом моторе

Ситуация	Нормальная реакция	Возможная неисправность
Прогрев зимой (-10°C и ниже)	Достижение 90°C за 12-15 минут	Зависание на 40-60°C дольше 20 мин
Работа в пробке летом	Плавный рост до 105°C с включением вентилятора	Резкий скачок за красную зону
Остановка двигателя после нагрузки	Постепенное падение показаний	Мгновенный сброс до 60°C и ниже

Для точной диагностики используйте сканер для сравнения данных с блока управления и показаний приборной панели. Расхождение более 7-8°C указывает на проблему с датчиком или проводкой. Проверьте контакты разъёма на окисление – частую причину искажённых данных на Астрах поколения H.

Контроль работы вентилятора радиатора на разных режимах

Активация вентилятора радиатора на Opel Astra H напрямую зависит от показаний датчика температуры охлаждающей жидкости (ДТОЖ). Электронный блок управления (ЭБУ) двигателя анализирует поступающие данные и включает вентилятор по заданным температурным порогам. Корректная работа этой системы критична для предотвращения перегрева двигателя, особенно в пробках или при высокой нагрузке.

Нарушения в работе вентилятора проявляются несвоевременным включением/выключением или полным отказом. Основные причины – неисправность ДТОЖ, реле вентилятора, предохранителей, проводки или самого электродвигателя. Контроль режимов помогает локализовать проблему и избежать серьезных повреждений силового агрегата.

Характеристики рабочих режимов

Температура ОЖ	Режим вентилятора	Условия срабатывания
92-97°C	Низкая скорость	Стандартный режим при движении в городе
100-105°C	Высокая скорость	Агрессивная езда, буксировка, жаркая погода
Любая	Низкая/средняя скорость	Принудительное включение с кондиционером

Методы проверки:

• Холодный запуск: Включить кондиционер – вентилятор должен запуститься сразу
• Прогрев до 97°C: Проверить активацию первой скорости (характерный тихий гул)
• Экстренный перегрев: При достижении 100-105°C должна включаться вторая скорость (шумный режим)

Важно: Отсутствие реакции вентилятора на прогрев требует немедленной диагностики цепи управления и проверки сопротивления ДТОЖ. Игнорирование может привести к деформации ГБЦ и дорогостоящему ремонту.

Как отличить неисправность датчика от поломки термостата

Диагностика проблем с системой охлаждения требует четкого понимания различий между выходом из строя датчика температуры охлаждающей жидкости (ДТОЖ) и неисправностью термостата. Ошибки в определении источника неполадки ведут к неоправданным затратам времени и средств на замену исправных узлов.

Ключевой принцип – анализ фактической температуры двигателя в сравнении с показаниями приборной панели и поведением системы. Контролируйте реальный нагрев патрубков и агрегатов руками (осторожно!) или пирометром, сопоставляя с данными бортового компьютера или сканера.

Основные отличительные признаки

Симптомы неисправного ДТОЖ:

• Некорректные показания на приборной панели: стрелка температуры "зависает" на нуле/минимуме, прыгает, показывает максимум при холодном двигателе.
• Ошибки ЭБУ: сканер выдает коды типа P0115, P0116, P0117, P0118, связанные с обрывом/КЗ цепи ДТОЖ.
• Проблемы с запуском/обогащенная смесь: двигатель глохнет на "холодную", работает неустойчиво, повышенный расход топлива из-за ложных данных о температуре.
• Вентилятор радиатора: включается хаотично или не включается вообще, независимо от реального нагрева мотора.
• Реальная температура двигателя соответствует норме (проверяется тактильно/пирометром), но ЭБУ "не видит" ее из-за ложных сигналов датчика.

Симптомы неисправного термостата:

• Длительный прогрев: стрелка температуры очень медленно достигает рабочей зоны (90°C) или не доходит до нее.
• Перегрев двигателя: стрелка быстро уходит в красную зону, особенно под нагрузкой (термостат "заклинил" закрытым).
• Постоянно низкая температура: стрелка держится на 60-70°C в движении, печка дует прохладным воздухом (термостат "заклинил" открытым).
• Разница температур патрубков: при прогретом двигателе верхний патрубок радиатора горячий, нижний – холодный (заклинило закрытым); оба патрубка одинаково теплые/горячие сразу после запуска (заклинило открытым).
• Показания ДТОЖ соответствуют реальной температуре двигателя (считываются сканером), но система не выходит на рабочий режим из-за нарушения циркуляции ОЖ.

Критерий	Неисправность ДТОЖ	Неисправность термостата
Показания приборов	Не соответствуют реальности (хаотичны, завышены/занижены)	Соответствуют реальности, но выходят за рабочий диапазон
Прогрев двигателя	Нормальный по факту, но не отображается	Слишком медленный или слишком быстрый
Работа вентилятора	Некорректная (включение на холодную, отсутствие при перегреве)	Корректная, но не спасает от перегрева/недогрева
Температура патрубков	Равномерная при прогреве, соответствует норме	Аномальная разница (оба холодные/горячие при неработающем двигателе)

Взаимосвязь ДТОЖ и датчика температуры на выходе радиатора (если есть)

На автомобилях Opel Astra H наличие датчика температуры охлаждающей жидкости на выходе радиатора (часто обозначается как G83 или подобно) является опциональным и зависит от конкретного двигателя, года выпуска и комплектации. Он устанавливается не на всех модификациях. Основным и обязательным датчиком всегда является Датчик Температуры Охлаждающей Жидкости (ДТОЖ, G62), расположенный в головке блока цилиндров или на корпусе термостата.

Когда оба датчика присутствуют в системе охлаждения двигателя, они выполняют разные, но взаимодополняющие функции, и их показания используются Электронным Блоком Управления (ЭБУ) двигателя для более точного регулирования теплового режима, особенно в части управления электровентилятором радиатора.

Функции и взаимодействие датчиков

Основной ДТОЖ (G62):

• Расположение: На пути ОЖ от двигателя к термостату/радиатору (обычно в ГБЦ или корпусе термостата).
• Основная функция: Измерение температуры ОЖ, непосредственно выходящей из двигателя.
• Критическая важность: Показания G62 являются основными для ЭБУ для расчета:
  • Состава топливно-воздушной смеси (обогащение/обеднение).
  • Угла опережения зажигания.
  • Управления холостым ходом (ХХ).
  • Включения/выключения вентилятора охлаждения (на двигателях без отдельного датчика на радиаторе или в качестве резервного/дополнительного сигнала).
  • Активации рециркуляции отработавших газов (EGR).
  • Блокировки гидротрансформатора АКПП на непрогретом двигателе.

Датчик температуры на выходе радиатора (G83, если установлен):

• Расположение: На нижнем патрубке (выходном) радиатора или непосредственно на корпусе радиатора.
• Основная функция: Измерение температуры ОЖ, уже прошедшей через радиатор.
• Ключевая роль: Предоставление ЭБУ данных специфически для точного управления скоростями электровентилятора радиатора.
  • ЭБУ сравнивает температуру на входе в двигатель (фактически, температуру после радиатора, которую измеряет G83) с температурой на выходе из двигателя (которую измеряет G62).
  • На основании разницы этих температур и абсолютных значений ЭБУ рассчитывает эффективность охлаждения радиатором.
  • Это позволяет ЭБУ включать вентилятор только при реальной необходимости и более точно регулировать его скорость (низкая/высокая), обеспечивая оптимальное охлаждение и снижая нагрузку на генератор.

Взаимосвязь и диагностика:

• Независимые сигналы: Оба датчика передают свои показания на ЭБУ двигателя по отдельным сигнальным цепям.
• Логика ЭБУ: ЭБУ использует данные обоих датчиков в своей программе управления вентилятором. Неисправность G83 (если он установлен) часто приводит к тому, что ЭБУ переходит на аварийный алгоритм управления вентилятором, основываясь только на показаниях основного ДТОЖ (G62). При этом вентилятор может включаться раньше, работать постоянно или только на высокой скорости.
• Ошибки: Неисправность любого из датчиков (обрыв, короткое замыкание, выход значений за допустимый диапазон) фиксируется ЭБУ и записывается в виде соответствующей ошибки (например, P0115-P0118 для G62, или ошибки из диапазона, специфичного для G83).
• Влияние на работу: Выход из строя основного ДТОЖ (G62) имеет гораздо более серьезные последствия для работы двигателя (проблемы с запуском, повышенный расход, плохая работа на ХХ, возможен переход в аварийный режим), чем неисправность датчика на радиаторе (G83), которая в основном сказывается только на работе вентилятора.

Параметр	Основной ДТОЖ (G62)	Датчик выхода радиатора (G83)
Расположение	ГБЦ / Корпус термостата	Нижний патрубок / Корпус радиатора
Измеряет температуру ОЖ	Выходящей из двигателя	Прошедшей через радиатор
Ключевая функция для ЭБУ	Управление смесью, зажиганием, ХХ, общее управление двигателем	Точное управление скоростями вентилятора радиатора
Влияние неисправности	Серьезные проблемы с работой двигателя, возможен аварийный режим	Неправильная работа вентилятора (постоянно, на высокой скорости, поздно), переход на управление по G62
Обязательность	Всегда установлен	Установлен не на всех модификациях

Отличия в замене датчика на бензиновых и дизельных двигателях

Основное различие кроется в расположении датчика температуры охлаждающей жидкости. На бензиновых моторах Z14XEP/Z16XEP он обычно установлен на термостате или рядом с ним, в верхней части двигателя. В дизельных двигателях Z17DT/Z18DTR датчик чаще вкручен непосредственно в головку блока цилиндров или в патрубок ГБЦ, что требует частичного демонтажа навесного оборудования.

Сложность демонтажа выше на дизелях: часто необходимо снимать топливные трубки высокого давления или воздуховоды для доступа. На бензиновых версиях замена обычно выполняется после снятия воздушного фильтра или декоративной крышки двигателя. Резьбовое соединение одинаковое (M12x1.5), но на дизельных моделях выше риск повреждения соседних компонентов из-за плотной компоновки.

Ключевые особенности работ

• Подготовка: Обязательно слив 1-2 литра ОЖ через краник радиатора на обоих типах ДВС
• Герметизация: На дизелях чаще используют медные шайбы (одноразовые), на бензиновых - резьбовый герметик
• Риски: На дизельных двигателях критичен момент затяжки (15-20 Нм) из-за алюминиевой ГБЦ

Критерий	Бензиновые	Дизельные
Среднее время замены	20-40 минут	45-90 минут
Необходимость снятия компонентов	Воздушный фильтр/крышка	ТНВД/интеркулер
Тип коннектора	2-pin (реже 4-pin)	4-pin (с доп. датчиком для ГБО)

Важно: После замены на дизельных версиях требуется тщательная продувка колодки от остатков антифриза, так как разъем расположен под углом. При установке нового датчика на любом двигателе обязательна замена O-кольца и прогрев мотора до рабочей температуры с последующим контролем герметичности.

Особенности двигателя Z14XEP: расположение и доступ к ДТОЖ

На двигателе Z14XEP датчик температуры охлаждающей жидкости (ДТОЖ) расположен на корпусе термостата, который интегрирован в корпус водяного насоса. Этот узел находится на левой стороне двигателя (по ходу движения автомобиля), в нижней части моторного отсека, ближе к ремню ГРМ.

Датчик вкручен в пластиковый корпус термостата вертикально, разъемом вверх. Его верхняя часть с электрическим разъемом обычно видна над кронштейном крепления двигателя, но сам корпус термостата частично скрыт под впускным коллектором и патрубками системы охлаждения, что осложняет визуальный осмотр и доступ.

Процедура доступа и замены

Для замены или диагностики ДТОЖ потребуется:

1. Снять пластиковый декоративный кожух двигателя (при наличии).
2. Отсоединить разъем датчика, нажав на фиксатор. Разъем часто покрыт слоем грязи – рекомендуется очистить его перед отсоединением.
3. Освободить пространство вокруг датчика:
   • Демонтировать воздушный патрубок от воздушного фильтра к дроссельной заслонке.
   • Отсоединить шланги системы вентиляции картера, идущие к клапанной крышке и впускному коллектору.
4. Выкрутить датчик на 19 мм с помощью глубокой головки или торцевого ключа. Рабочее пространство крайне ограничено – часто требуется использование карданного шарнира или удлинителя.
5. Перед установкой нового датчика очистить посадочное место от грязи и остатков старой прокладки. Резьбу нового датчика смазать термостойким герметиком (например, Loctite 574).
6. Затянуть с моментом 15-20 Н·м во избежание повреждения пластикового корпуса термостата.

Ключевая сложность	Ограниченное пространство из-за близости кронштейна двигателя, впускного коллектора и шлангов. Риск повреждения пластикового корпуса термостата при чрезмерном усилии.
Рекомендуемый инструмент	Глубокая головка на 19 мм, карданный шарнир, удлинитель, фонарь. Возможна частичная разборка впускной системы.

Особенности двигателя Z16XER: замена и нюансы установки

На двигателе Z16XER датчик температуры охлаждающей жидкости (ДТОЖ) интегрирован в корпус термостата, что требует частичной разборки для доступа. Замена усложняется плотной компоновкой моторного отсека и необходимостью снятия воздушного патрубка. Обязательно сливайте часть охлаждающей жидкости перед демонтажем во избежание утечек.

Ключевая особенность – использование двухконтактного датчика (артикул GM 12579225 или аналог), передающего данные одновременно на панель приборов и ЭБУ. Применение неоригинальных аналогов часто вызывает ошибки P0115-P0118 из-за несоответствия характеристик. Рекомендуется проверять распиновку разъема при установке.

Пошаговая процедура замены

1. Сброс давления в системе охлаждения после остывания двигателя
2. Демонтаж воздушного патрубка и декоративной крышки двигателя
3. Частичный слив ОЖ (≈1 л) через кран радиатора
4. Отсоединение электрического разъема ДТОЖ с фиксатором
5. Выкручивание датчика торцевым ключом на 19 мм
6. Очистка посадочного места от остатков герметика
7. Установка нового датчика с предварительной обработкой резьбы термостойким герметиком Loctite 5920
8. Затяжка с усилием 15 Н·м (перетяжка приводит к срыву резьбы в алюминиевом корпусе)

Критические нюансы:

• Удаление воздуха – обязательная прокачка системы через штуцер на термостате
• Проверка контактов – окисление разъема вызывает ложные показания
• Синхронизация с ЭБУ – после замены требуется сброс ошибок сканером

Типичные проблемы при некорректной установке:

Ошибка	Причина	Последствие
Постоянный сигнал 40°C	Обрыв цепи	Невключение вентилятора
Скачки показаний	Плохой контакт	Активация аварийного режима
Код P0118	Короткое замыкание	Неадекватное обогащение смеси

Меры предосторожности при работе с горячим двигателем

Горячий двигатель и система охлаждения представляют повышенную опасность из-за высокого давления и температуры охлаждающей жидкости. Контакт с компонентами системы или паром может вызвать тяжелые ожоги.

Работы с датчиком температуры охлаждающей жидкости (ДТОЖ) или другими элементами системы требуют полного остывания двигателя. Попытки демонтажа или диагностики на прогретом моторе категорически запрещены из-за риска травм.

Основные правила безопасности

Обязательные действия перед началом работ:

1. Заглушите двигатель и дайте ему остыть не менее 60-90 минут (в зависимости от температуры окружающей среды).
2. Наденьте термостойкие перчатки и защитные очки перед проверкой узлов системы.
3. Проверьте давление в системе: нажмите осторожно на верхний патрубок радиатора – он должен быть мягким (признак сброса давления).

Запрещено при горячем двигателе:

• Открывать пробку расширительного бачка или радиатора
• Снимать датчик температуры охлаждающей жидкости
• Ослаблять хомуты патрубков
• Доливать охлаждающую жидкость в бачок

Температура двигателя	Рекомендуемое время ожидания	Допустимые действия
>90°C	Запрет любых работ	Визуальный осмотр на предмет течи
60-90°C	30-40 минут	Проверка уровня ОЖ (без открытия бачка)
<40°C	Готов к работе	Полный доступ к системе охлаждения

При замене ДТОЖ после остывания двигателя частично слейте охлаждающую жидкость ниже уровня датчика. Это предотвратит утечки и снизит риск контакта с горячей ОЖ. Всегда используйте герметик для резьбы датчика (если предусмотрено производителем).

Правила утилизации старого датчика и отработанной жидкости

Утилизация компонентов системы охлаждения требует строгого соблюдения экологических норм из-за токсичности жидкостей и наличия вредных материалов в датчиках.

Отработанная охлаждающая жидкость (ОЖ) классифицируется как опасный отход (класс опасности 3-4), а датчики содержат электронные элементы и тяжёлые металлы, запрещённые к захоронению на полигонах.

Утилизация охлаждающей жидкости

Порядок действий:

1. Слить ОЖ в герметичную химически стойкую тару (специальные канистры)
2. Исключить контакт с почвой, водой, кожей и дыхательными путями
3. Передать в специализированные организации:
   • Автосервисы с лицензией на приём техжидкостей
   • Экологические предприятия по переработке отходов
   • Мобильные пункты приёма опасных отходов

Запрещено: выливать в канализацию, грунт, водоёмы или смешивать с бытовыми отходами.

Утилизация датчика температуры

Компонент датчика	Метод утилизации
Металлический корпус (латунь/сталь)	Приём цветного/чёрного металлолома
Электронная плата с контактами	Передача в пункты приёма электронного лома
Пластиковые элементы	Контейнеры для неперерабатываемых отходов (при отсутствии маркировки)

Важно: перед сдачей удалить остатки ОЖ ветошью (ветошь утилизировать как опасный отход).

Как часто рекомендуется профилактически менять ДТОЖ

Производитель Opel не устанавливает строго регламентированного интервала замены датчика температуры охлаждающей жидкости (ДТОЖ) на модели Astra H в качестве обязательной профилактической процедуры. Компонент считается достаточно надежным и рассчитан на весь срок службы двигателя при отсутствии признаков неисправности.

Однако практика эксплуатации и рекомендации специалистов по обслуживанию Opel Astra H указывают на целесообразность профилактической замены ДТОЖ в следующих случаях:

• При плановой замене охлаждающей жидкости: Рекомендуется совмещать с заменой антифриза (каждые 5 лет или 250 000 км, в зависимости от того, что наступит раньше). Это связано с необходимостью слива части ОЖ и позволяет снизить трудозатраты.
• При достижении пробега 150 000 - 200 000 км: Учитывая естественное старение материалов датчика и термические нагрузки, многие мастера советуют менять ДТОЖ превентивно на этом этапе.
• При появлении косвенных признаков старения системы охлаждения: Если наблюдаются другие неполадки (течи радиатора, помпы, патрубков), замена ДТОЖ добавляется в перечень работ как мера предосторожности.

Ключевые выводы:

• Строгого графика замены "по пробегу/времени" от завода нет.
• Оптимально менять ДТОЖ вместе с антифризом (каждые 5 лет/250 тыс. км) для экономии времени и средств.
• Превентивная замена на пробеге 150-200 тыс. км считается разумной мерой для предотвращения внезапного отказа.
• Обязательна замена при первых же симптомах неисправности датчика (нестабильный запуск, перегрев, высокий расход топлива, ошибки двигателя).

Типичные места повреждения проводки около датчика температуры охлаждающей жидкости на Opel Astra H

Проводка датчика температуры охлаждающей жидкости (ДТОЖ) на Opel Astra H подвержена повреждениям в нескольких критичных зонах из-за постоянного воздействия высоких температур, вибрации и химических реагентов. Нарушение изоляции или обрыв проводов приводят к некорректным показаниям температуры, ошибкам двигателя (например, P0115-P0118) и нестабильной работе силового агрегата.

Особое внимание следует уделить участкам, где провода контактируют с подвижными элементами или острыми кромками кузова. Коррозия контактов и оплавление изоляции также часто возникают из-за близости к горячим поверхностям двигателя и выхлопной системы.

Основные проблемные участки

Наиболее уязвимые места расположены в подкапотном пространстве:

• Фиксаторы возле термостата – пластиковые клипсы на головке блока цилиндров пережимают провода, вызывая заломы и перетирание изоляции.
• Зона контакта с выпускным коллектором – провода могут касаться раскалённых трубок, что приводит к оплавлению защитной оболочки и короткому замыканию.
• Колодка подключения – окисление контактов из-за попадания антифриза или влаги, расшатывание фиксаторов.

Дополнительные риски возникают на участках крепления жгута:

Место	Характер повреждения
Скоба возле ГБЦ	Перетирание о металлический кронштейн
Точки соприкосновения с вентилятором	Обрыв при вибрации или зацеплении лопастями
Изгиб у водяного насоса	Микротрещины из-за постоянных температурных деформаций

При диагностике обязательно проверьте состояние гофрозащиты вблизи датчика – её разрушение ускоряет износ проводов. Для профилактики рекомендуется заменить пластиковые фиксаторы термостойкими аналогами и проложить жгут вдали от нагревающихся элементов.

Мифы и заблуждения о датчиках температуры охлаждающей жидкости

Многие владельцы Opel Astra H сталкиваются с ошибочными представлениями о работе и диагностике датчика температуры охлаждающей жидкости (ДТОЖ). Эти заблуждения часто приводят к неправильному ремонту и лишним затратам.

Разберем самые распространенные мифы, основываясь на технических особенностях двигателей Opel Astra H (Z14XEP, Z16XER, A16XHT и др.) и практике автосервисов.

Распространенные мифы и факты

Миф	Реальность
"Плавающие" показания на приборке всегда означают неисправность датчика	Чаще виноваты окисленные контакты в разъеме или поврежденная проводка. Сам датчик редко выдает хаотичные показания.
Если двигатель перегревается, а датчик показывает норму – он точно неисправен	При реальном перегреве причиной обычно являются термостат, помпа или воздушные пробки. Датчик может корректно отображать температуру, но система не справляется с охлаждением.
Датчик и термостат взаимозаменяемы при диагностике	Эти элементы выполняют разные функции: датчик измеряет температуру, термостат регулирует поток ОЖ. Неисправность одного не исключает поломку другого.
Любой универсальный датчик подойдет для замены	Для корректной работы ЭБУ требуется датчик с специфическими параметрами сопротивления (например, 5.5 кОм при 20°C для Z16XER). Несоответствие вызовет ошибки P0115-P0118.
Отсутствие ошибки в ЭБУ гарантирует исправность датчика	Датчик может выдавать неточные данные в рабочем диапазоне (например, занижать показания на 10-15°C), что не всегда фиксируется диагностикой, но влияет на смесеобразование и прогрев.

Критические последствия мифов:

• Бесполезная замена исправного ДТОЖ вместо ремонта термостата
• Игнорирование проверки цепи питания датчика при "плавающих" показаниях
• Перегрев двигателя из-за несвоевременного выявления реальных причин

Список источников

Для подготовки материала о датчиках температуры охлаждающей жидкости на Opel Astra H использовались проверенные технические источники. Они обеспечивают точность информации по диагностике, замене и принципам работы компонента.

Ниже приведен перечень ключевых ресурсов, содержащих спецификации, схемы подключения и практические рекомендации для данной модели автомобиля. Все источники доступны на русском языке.

1. Официальное руководство по ремонту Opel Astra H (издательство Opel GmbH)
2. Электрические схемы двигателей Z16XEP, Z18XER (раздел "Система охлаждения")
3. Технический бюллетень TIS № 4582 - Диагностика ошибок P0115-P0118
4. Каталог оригинальных запчастей Opel EPC Online (коды деталей 12673241, 55566992)
5. Статья "Диагностика датчиков температуры на двигателях ECOTEC" (журнал "Автоэлектрик" №7/2018)
6. Инструкция по использованию диагностического сканера OP-COM (глава "Параметры ЭБУ двигателя")
7. Форум Opel Club Russia - раздел "Astra H (2004-2010)": темы по замене ДТОЖ

Видео: Замена датчика температуры наружного воздуха Opel Astra H


• Как продать машину по объявлению быстрее

• Проверка авто перед покупкой - угон, арест, состояние

• Обзор Toyota Camry VII - характеристики, тест-драйв и комплектации седана
