Делаем отвал для Нивы своими руками
Статья обновлена: 04.08.2025

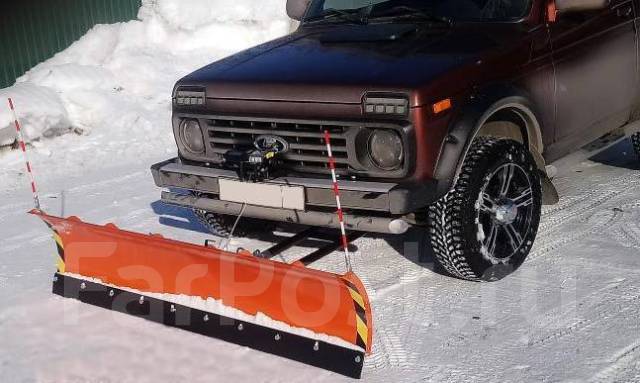

Владельцы внедорожников УАЗ "Нива" знают: полноценная эксплуатация зимой часто требует решения задачи расчистки снега. Покупка готового отвала влечет ощутимые финансовые затраты, тогда как грамотно спроектированный самодельный вариант позволяет эффективно убирать сугробы без ущерба для кошелька.
Самостоятельное изготовление снегового отвала для Нивы дает ключевые преимущества – полную адаптацию под конкретные эксплуатационные условия автомобиля и местности. Это возможность создать надежное, функциональное устройство с оптимальными габаритами и усилием подъема, используя доступные материалы и узлы.
Далее рассмотрим практические аспекты проектирования и сборки самодельного снежного отвала для Нивы: от выбора конструктивной схемы и силовых элементов до тонкостей крепления к раме авто – чтобы вы могли уверенно расчищать путь даже в самые сильные метели.
Изготовление кронштейнов крепления
Кронштейны соединяют отвал с силовыми элементами кузова Нивы и несут основную нагрузку, поэтому требуют повышенной прочности. Для их изготовления используется листовой металл толщиной не менее 4-5 мм (сталь Ст3 или аналогичная), угловой прокат или толстостенные трубы прямоугольного/квадратного сечения.

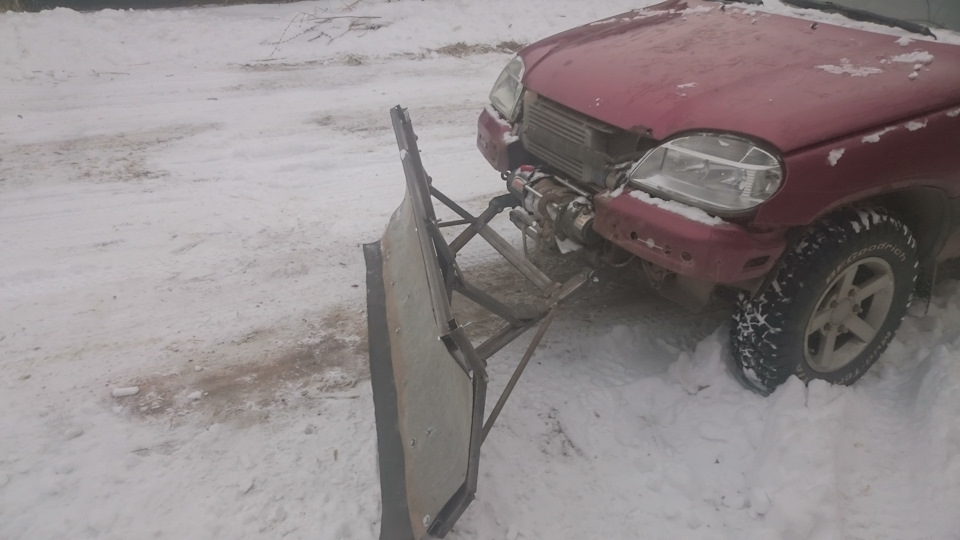

Форма кронштейнов определяется точками крепления к кузову (обычно усиливаются места штатных креплений "лебедки" перед радиатором и проушины на лонжеронах) и типом механизма подъема/поворота. Обязательна предварительная примерка шаблона из картона или тонкой фанеры для проверки углов и сопряжения с конструкцией автомобиля без перекосов.
Ключевые этапы работ:
- Раскрой заготовок по чертежам: Резать металл лучше болгаркой или плазморезом для ровных кромок.
- Сверление отверстий: Высверлить отверстия под крепеж на всех заготовках одновременно стопором для идеальной совместимости. Диаметр отверстий должен соответствовать болтам.
- Формовка кронштейнов: При необходимости выгнуть детали на гибочном станке или используя молоток с оправкой.
- Усиление критичных узлов: Добавить косынки (треугольные пластины) в местах сварки под острыми углами или приварить ребра жесткости.
- Контрольная сборка "насухо": Скрепить кронштейны на Ниве болтами для проверки геометрии до финальной сварки.
- Сварка конструкций: Проварить все швы на собранных узлах сплошным, качественным швом.
- Обработка и защита: Зачистить швы, прогрунтовать и покрасить металл для защиты от коррозии перед установкой отвала.
Формирование лопаты отвала

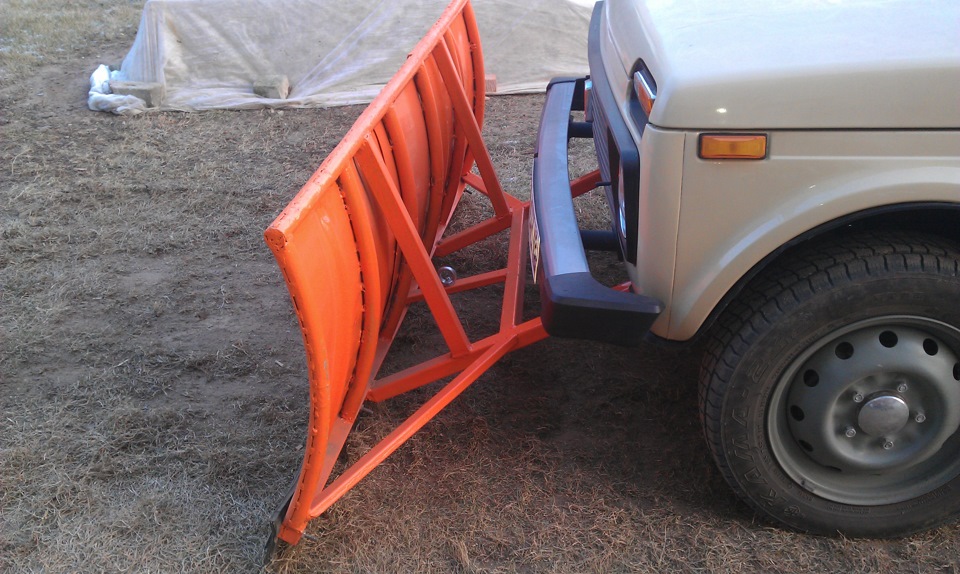

Основной рабочей поверхностью является изогнутый лист металла толщиной 3-4 мм. Радиус изгиба составляет 60-70 см для эффективного отбрасывания снега, при этом высота лопаты обычно не превышает 50 см во избежание перегрузки шасси. Усиление ребрами жесткости из уголка или квадратной трубы 20х20 мм обязательно – их приваривают в трех местах: снизу, по центру и в верхней части.
Нижняя кромка оснащается съёмным ножом из полосы инструментальной стали шириной 5-6 см для предотвращения повреждения грунта. По краям лопаты приваривают пластины-ограничители высотой 12-15 см, направляющие снежный поток и защищаюшие элементы подвески.
Критические параметры конструкции
Геометрия крепления рассчитывается исходя из:
- Угла атаки поворотного механизма (±25°)
- Распределения нагрузок (крепежные проушины из листа 8 мм)
- Центровки массы (смещение к раме)
| Элемент | Материал | Толщина/сечение |
|---|---|---|
| Лопата | Сталь Ст3 | 3-4 мм |
| Ребра жесткости | Уголок 20x20 | 3 мм |
| Кронштейны | Листовая сталь | 8 мм |
Совмещение с рамой осуществляется через демпфирующие пружины или сайлент-блоки – это снижает вибрации при работе. Фиксацию положения обеспечивают цилиндрические пальцы с фиксаторами.
Подключение подъёмного механизма
Установите гидравлический цилиндр двойного действия между рамой Нивы и креплением самодельного отвала, предварительно рассчитав точки фиксации для обеспечения полного рабочего хода штока. Для управления используйте трёхпозиционный золотниковый распределитель с ручным рычагом, врезанный в магистраль гидроусилителя руля. Замените штатный бачок ГУР на двухконтурный либо установите дополнительный резервуар для разделения контуров рулевого управления и подъёмника.
Подключите напорную линию от насоса ГУР к входному порту распределителя, а силовые порты – к соответствующим полостям гидроцилиндра через армированные шланги высокого давления. Используйте стальные трубки и переходники при прокладке магистралей вдоль лонжеронов, избегая перегибов. Обязательно установите защитные гофры на участках с риском перетирания о подвижные элементы шасси или кузова.
Контроль и балансировка системы
- Включите двигатель и прогрейте масло в ГУР, плавно покачивая рулевое колесо
- Переведите рычаг распределителя в положение подъёма/опускания, проверьте синхронность перемещения отвала и отсутствие подтёков
- Отрегулируйте максимальный угол наклона лопаты ограничительными болтами на кронштейнах цилиндра
- Проверьте параллельность отвала относительно грунта в рабочем положении, при необходимости скорректируйте длину тяг
Важно: установите предохранительную цепь-страховку между рамой и отвалом на случай аварийного разрыва гидролинии
Список источников
При разработке самодельного отвала для автомобиля "Нива" крайне важно опираться на проверенные технические данные и практический опыт. Анализ достоверных источников помогает избежать ошибок конструкции, гарантирует безопасность эксплуатации и обеспечивает эффективность готового решения.
Ниже представлены категории информационных ресурсов, содержащих детальные руководства, чертежи, дискуссии об особенностях монтажа и выбора материалов. Они включают экспертные обсуждения владельцев, инженерные рекомендации и примеры успешных реализаций подобных проектов.
Типы информационных ресурсов
- Специализированные форумы:
- Разделы "Тюнинг" и "Самоделки" на форумах NivaFAQ, Lada4x4.net, Форум клуба "Нива";
- Темы по гидравлическим системам и кронштейнам крепления к раме.
- Видеоинструкции:
- YouTube-каналы энтузиастов (Гараж 4х4, Нива и Я, Лайфхак Авто) с демонстрацией сборки;
- Видео по работе с металлом и установке электроприводов.
- Техническая литература:
- Книги из раздела "Переоборудование внедорожников" библиотеки Академии ДОСААФ;
- Пособия по основам сварочных работ и расчёту прочности узлов.
- Профильные порталы:
- Статьи на сайтах OffRoadDrive.ru и Самоделкин о подборе стальных листов, швеллеров;
- Гайды по переделке заводских отвалов от тракторов.
Упомянутые источники содержат схемы креплений к лонжеронам Нивы, расчёты нагрузок на переднюю ось и мнения о целесообразности самодельной конструкции в сравнении с серийными моделями.
