Диагностический разъем Daewoo Nexia - место расположения

Статья обновлена: 18.08.2025

Диагностический разъем OBD-II критически важен для выявления неисправностей и считывания кодов ошибок в автомобиле Daewoo Nexia.

Его расположение варьируется в зависимости от года выпуска и модификации машины, но существуют характерные места установки.

Поиск разъема следует начинать с проверки зоны под приборной панелью со стороны водителя, около блока предохранителей или педального узла.

Поиск диагностического разъема на Daewoo Nexia (1995-1999)

В ранних моделях Nexia (серии 95-99 годов выпуска) диагностический разъем OBD-I расположен в моторном отсеке. Конструкция отличается от современных стандартов OBD-II и требует визуального осмотра определенных зон под капотом. Точное местоположение может незначительно варьироваться в зависимости от модификации двигателя.

Разъем имеет прямоугольную форму с шестью металлическими контактами в два ряда. Для доступа к нему необходимо открыть капот и проверить ключевые точки возле центральной части моторного отсека. Убедитесь, что двигатель остыл перед началом поиска.

Типичные места расположения

Основные зоны для проверки:

• На блоке предохранителей – закреплен на боковой или верхней поверхности блока под капотом (чаще со стороны водителя)
• Возле модуля зажигания – на расстоянии 20-40 см от катушки зажигания, часто крепится хомутом к жгуту проводов
• На кронштейне воздушного фильтра – прикреплен к металлической основе корпуса воздухоочистителя

Важно: В отличие от поздних версий, разъем не выведен в салон. Для подключения сканера потребуется переходник с 6-пинового коннектора на стандартный OBD-II.

Расположение диагностического разъема OBD-II на Daewoo Nexia (2000-2008)

На автомобилях Daewoo Nexia выпуска 2000-2008 годов используется стандартизированный 16-контактный разъем OBD-II формата ISO 15765-4 (CAN). Этот порт поддерживает протоколы диагностики EOBD, что позволяет подключать современные сканеры для считывания ошибок двигателя, АБС и других систем.

Конструктивно разъем на Nexia данного поколения закрепляется в зоне водительского места. Его монтаж выполнен без дополнительных защитных крышек или заглушек, что упрощает визуальный поиск при условии правильного ориентира по месту установки.

Пошаговое местонахождение разъема

1. Сядьте на водительское сиденье и опустите голову ниже уровня рулевой колонки
2. Осмотрите пространство над педальным узлом (слева от педали тормоза)
3. Сместите взгляд на 15-20 см вверх от коврового покрытия вдоль пластиковой облицовки
4. Найдите прямоугольный черный разъем размером ~4×2 см с 16 металлическими контактами
5. Убедитесь, что разъем зафиксирован на пластиковом кронштейне, прикрученном к каркасу торпедо

Примечание: В редких случаях (особенно на праворульных версиях) порт может быть смещен к центральной консоли, но всегда сохраняет ориентацию в секторе левее рулевой колонки. Избегайте поиска под бардачком или возле рычага КПП – это неверные зоны.

Осмотр пространства под рулевой колонкой

На автомобилях Daewoo Nexia диагностический разъем OBD-II обычно расположен в зоне водительского места. Основное место для поиска – пространство под рулевой колонкой, за педалями управления. Этот участок требует внимательного визуального осмотра, так как разъем может быть частично скрыт элементами обшивки или жгутами проводов.

Сядьте на водительское сиденье и наклонитесь вниз, направляя взгляд под рулевую колонку в сторону педального узла. Используйте фонарик для улучшения обзора в затемненной области. Разъем представляет собой трапециевидную 16-контактную пластиковую колодку стандартного типа (обычно черного цвета) с маркировкой "OBD" или "DIAG".

Рекомендуемые действия при осмотре

• Проверьте участок над педалью тормоза и сцепления – наиболее вероятное место крепления.
• Осмотрите тыльную сторону декоративной накладки рулевой колонки – разъем может крепиться к ней с внутренней стороны.
• Проведите рукой вдоль кронштейнов под рулем, ориентируясь на тактильные ощущения пластикового корпуса.

Важно: На некоторых моделях Nexia разъем не имеет фиксирующего крепления и может свободно висеть на жгуте проводов. Если визуально он не обнаружен, осторожно отодвиньте провода в сторону, предварительно отключив массу на аккумуляторе.

Проверка зоны вокруг педального узла

Сосредоточьтесь на пространстве над педалями газа и тормоза. Разъем чаще всего крепится на металлическом кронштейне или пластиковой фишке за пластиковой накладкой рулевой колонки. Требуется визуальный осмотр этой зоны при хорошем освещении.

Приготовьте фонарик и опустите водительское сиденье до упора назад для удобного доступа. Вам потребуется лечь на спину в ногах водителя и направить свет вверх, под приборную панель. Исключите риск случайного нажатия педалей во время поиска.

Ключевые точки для осмотра

• Центральная область над педалью газа: основной участок крепления у большинства моделей
• Левая сторона педального узла: возможное расположение ближе к тоннелю трансмиссии
• За защитной декоративной накладкой: иногда скрыт за съемной пластиковой панелью

Характерные признаки разъема: прямоугольная черная пластиковая колодка размером примерно 4×2 см с 16 контактами. Обязательно проверьте возможное вертикальное крепление – гнездо может "смотреть" разъемом вниз или вбок.

Тип крепления	Внешний вид	Сложность обнаружения
На кронштейне	Металлическая скоба над педалями	Средняя (частично скрыт проводами)
Съемная фиксация	Пластиковый держатель у жгута проводки	Высокая (требует смещения жгутов)
Скрытый монтаж	За панелью или звукоизоляцией	Максимальная (необходим демонтаж)

Обзор панели приборов со стороны водителя

Диагностический разъем на Daewoo Nexia чаще всего располагается в зоне приборной панели, доступной со стороны водителя. Эта область включает основные элементы управления и органы контроля автомобиля, где разъем интегрирован для удобства подключения сканера.

Водительская часть торпедо содержит несколько потенциальных точек размещения разъема OBD-II. Точное положение зависит от года выпуска и комплектации модели, но поиск стоит начинать с нижней части панели под рулевой колонкой.

Основные зоны поиска разъема

При осмотре обратите внимание на следующие участки:

• Нижний кожух рулевой колонки: снизу руля, за пластиковой накладкой, прикрывающей механизмы регулировки.
• Пространство над педалями: в нише слева от педали сцепления, часто скрыт за декоративной заглушкой.
• Район блока предохранителей: справа от руля, под откидной крышкой основного монтажного блока.

Визуально разъем представляет собой трапециевидный 16-пиновый порт стандарта OBD-II (как на фото). Для доступа может потребоваться:

1. Лечь на пол водительской ногами наружу
2. Использовать фонарик для подсветки теневых зон
3. Проверить крепление на пластиковых клипсах – иногда он "прячется" за проводами

Типичное расположение	Особенности
Под рулем слева	Крепится к металлической скобе, виден без разбора панели
За крышкой предохранителей	Требует снятия пластиковой защиты блока

Поиск диагностического разъема Daewoo Nexia рядом с блоком предохранителей

На моделях Daewoo Nexia диагностический разъем (OBD-II) чаще всего располагается в зоне монтажного блока предохранителей. Это компактный пластиковый коннектор стандарта 16-pin, предназначенный для подключения сканера.

Основная зона поиска – пространство под приборной панелью со стороны водителя. Точное местоположение варьируется в зависимости от года выпуска и комплектации автомобиля, но всегда привязано к блоку предохранителей.

Типичные места расположения

• Непосредственно на корпусе блока предохранителей – проверьте лицевую или нижнюю часть пластикового короба.
• За крепежным кронштейном блока – иногда разъем фиксируется на металлической скобе за блоком.
• Слева от педального узла – в нише за декоративной накладкой рулевой колонки, чуть выше уровня педалей.
• В кармане под рулем – снизу торпедо, рядом с рычагом открывания капота.

Важно: Разъем может быть частично скрыт жгутом проводов или заглушкой. Для доступа к нему часто требуется опустить защитную панель под рулевой колонкой.

Проверка нижней части центральной консоли

Опустите взгляд в область под бардачком пассажира и над педалями со стороны водителя. Сконцентрируйтесь на пространстве между нижним краем пластиковой обшивки приборной панели и полом автомобиля. Разъем часто крепится к металлическому кронштейну или жгуту проводки, частично скрытый за пластиковыми накладками.

Присядьте на уровень пола для лучшего обзора. Используйте фонарик для подсветки труднодоступных зон, особенно в углублениях под рулевой колонкой. Обратите внимание на прямоугольный 16-контактный порт стандарта OBD-II – он может быть ориентирован контактами вверх, вниз или в сторону салона.

Типичные места крепления

• На кронштейне рулевой колонки: Слева за декоративной накладкой под рулем.
• Возле блока предохранителей: Справа от педального узла, часто выше уровня ковра.
• За пластиковой заглушкой: Ищите съемную панель размером 5×5 см в нижней торцевой части консоли.

Визуальный признак	Рекомендуемое действие
Торчащий жгут проводов	Проследите трассу проводов – они ведут к разъему
Прямоугольный вырез в пластике	Проверьте пальцем наличие углубления за ним

Осмотр пространства за пепельницей

После извлечения пепельницы из центральной консоли внимательно осмотрите открывшуюся нишу. Диагностический разъем OBD-II обычно расположен в глубине этого отсека, ближе к водительской стороне. Используйте фонарик для лучшей видимости, так как элемент может быть скрыт в тени или частично прикрыт жгутами проводки.

Ориентируйтесь на характерную трапециевидную форму разъема с 16 контактами (2 ряда по 8 пинов). Часто он закреплен на пластиковом кронштейне или фиксируется пластиковой защелкой. Проверьте возможное смещение влево/вправо – иногда разъем смещен относительно центра пепельницы.

Типичные места крепления в нише

• На тыльной стенке – непосредственно за гнездом пепельницы
• На боковой панели слева – ближе к рычагу ручного тормоза
• Под углом 45° вниз – у основания отсека, требует наклона для осмотра

Признак	Как идентифицировать
Цвет	Черный пластиковый корпус (реже серый)
Размер	Ширина ~4.5 см, высота ~2.5 см
Маркировка	Возможны надписи "OBD", "DIAG" или "16PIN"

Если разъем не обнаружен, проверьте пространство над пепельницей – некоторые модификации имеют крепление на верхней кромке ниши. Избегайте применения силы при поиске – при необходимости снимите нижнюю панель управления для расширения обзора.

Снятие декоративной накладки под рулем

Декоративная накладка скрывает крепежные элементы рулевой колонки и точки фиксации диагностического разъема. Она выполнена из пластика и состоит из двух симметричных половин, соединенных защелками.

Для доступа к разъему OBD-II необходимо аккуратно демонтировать эту деталь. Работу выполняйте при выключенном зажигании, чтобы избежать случайного срабатывания подушек безопасности.

Пошаговый процесс демонтажа

1. Опустите рычаг регулировки рулевой колонки в крайнее нижнее положение.
2. Найдите технологические пазы в нижней части накладки (ближе к педальному узлу).
3. Заведите пальцы в пазы и потяните нижний край накладки на себя до характерного щелчка расцепления защелок.
4. Повторите действие для противоположной стороны, двигаясь симметрично.
5. Сдвиньте освобожденную нижнюю часть детали вниз на 3-4 см.
6. Приподнимите верхний край накладки в районе замка зажигания, освобождая фиксаторы.

После снятия вы увидите:

• Металлический кронштейн рулевой колонки
• Жгут проводов с фишками
• Диагностический разъем OBD-II (обычно белого или черного цвета), закрепленный на кронштейне пластиковым хомутом.

При установке накладки обратно совместите верхние фиксаторы с пазами возле замка зажигания, затем нажмите на нижнюю часть до щелчка по всему периметру. Убедитесь в отсутствии пережатых проводов.

Использование фонарика для тщательного осмотра

В условиях ограниченного освещения под панелью приборов фонарик становится незаменимым инструментом. Без направленного света легко пропустить диагностический разъем, который часто скрыт в тенях за жгутами проводов или конструктивными элементами торпедо.

Направьте луч фонарика под углом вдоль металлических кронштейнов и пластиковых панелей – такой прием создает контрастные тени, выделяя контуры разъема. Особое внимание уделите стыкам между блоком предохранителей и центральной консолью, где разъем может быть частично перекрыт декоративными накладками.

Тактика поиска с подсветкой

• Меняйте угол освещения: осмотрите зону под рулевой колонкой с левой и правой стороны, перемещая фонарик горизонтально и вертикально.
• Проверьте ниши: засветите углубления за педалями и пространство над бардачком, где разъем иногда крепят на боковых поверхностях.
• Используйте отражение: если доступ затруднен, направьте свет на противоположную поверхность (например, металлический каркас), чтобы создать рассеянное освещение.

При обнаружении похожего по форме объекта (16-контактный прямоугольник размером ~4×2 см) очистите его от пыли салфеткой – под слоем грязи могут скрываться маркировка OBD-II или характерные фиксаторы по бокам колодки.

Проверка зоны возле рычага коробки передач

Сосредоточьтесь на области центрального тоннеля между передними сиденьями. Осмотрите пространство непосредственно вокруг основания рычага КПП, особенно с левой стороны (ближе к водителю). Часто разъем скрыт декоративными накладками или расположен в углублении под пепельницей.

Снимите резиновый коврик (при его наличии) и проверьте боковые стенки тоннеля на наличие пластиковой заглушки прямоугольной формы. Разъем OBD-II стандартно имеет 16 контактов и черный цвет корпуса. На некоторых моделях он может быть частично закрыт жгутом проводки.

Алгоритм поиска

1. Переведите рычаг коробки передач в нейтральное положение.
2. Визуально обследуйте периметр основания рычага КПП при дневном свете или с фонариком.
3. Проверьте отсек под съемной пепельницей (если она предусмотрена в комплектации).
4. Аккуратно прощупайте рукой зоны:
   • Под передним краем пластикового кожуха рычага
   • В нише слева от рычага (со стороны двери водителя)

Типичное расположение: У 80% Daewoo Nexia разъем находится в пределах 15-20 см от основания рычага КПП. При отсутствии в этой зоне проверьте пространство под панелью приборов со стороны водителя или бардачком.

Осмотр нижней части торпедо со стороны ног

Начните с визуального изучения пространства под рулевой колонкой. Сядьте на водительское сиденье, опустите взгляд вниз и сфокусируйтесь на участке между педалями и нижним краем пластиковой панели торпедо. Исключите зоны под бардачком или центральной консолью – диагностический разъем расположен строго в водительской зоне.

Используйте фонарик для тщательного осмотра. Разъем представляет собой прямоугольную пластиковую колодку размером примерно 4×2 см с 16 металлическими контактами внутри. Обратите внимание на возможные препятствия: жгуты проводки или кронштейны могут частично перекрывать обзор, но характерная трапециевидная форма разъема хорошо узнаваема.

Ключевые ориентиры

• Точное положение: На 10-20 см выше уровня педалей, крепится к металлическому кронштейну кузова за пластиковой облицовкой
• Варианты крепления:
  • Вертикально (контактами вниз) – чаще встречается на леворульных моделях
  • Горизонтально (контактами к салону) – характерно для праворульных модификаций
• Цвет корпуса: Черный или темно-серый, иногда с маркировкой "OBD-II" или "DIAG"

Если разъем не обнаружен: проверьте пространство за съемной заглушкой в нижней части торпедо. На некоторых комплектациях колодка скрыта за пластиковой шторкой, которая снимается легким нажатием сверху вниз.

Поиск диагностического разъема за откидной крышкой ниже руля

На моделях Daewoo Nexia, особенно выпущенных после 2000 года, диагностический разъем OBD-II часто располагается в зоне водительского колена. Основное место поиска – пластиковая панель под рулевой колонкой, где размещены блок предохранителей и дополнительные элементы управления.

Для доступа к разъему необходимо найти прямоугольную или трапециевидную откидную крышку. Она крепится на пластиковых защелках и обычно не требует инструментов для открытия. Ищите небольшой выступ или паз на нижней кромке крышки для удобного поддевания пальцами.

Последовательность действий при поиске

1. Сядьте на водительское сиденье и опустите руль в крайнее нижнее положение (если регулируется)
2. Визуально обследуйте пространство под рулевым колесом:
   • Сдвиньте кресло назад для увеличения обзора
   • Используйте фонарик при недостаточном освещении
3. Найдите крышку размером примерно 10х15 см с вертикальным или горизонтальным разделением
4. Нажмите пальцем на верхний край крышки и потяните на себя до характерного щелчка

Важно: Разъем имеет стандартную 16-пиновую трапециевидную форму (тип OBD-II). Он обычно закреплен на внутренней стороне крышки или на неподвижной части панели. Цвет корпуса – черный, с хорошо читаемой маркировкой "DIAGNOSTIC".

Примечание: На части Nexia с правым рулем расположение аналогично, но крышка может быть смещена вправо относительно рулевой колонки. Если разъем не обнаружен, проверьте зону возле педального узла или центральную консоль со стороны водителя.

Проверка наличия съемных технологических лючков

Диагностический разъем на Daewoo Nexia часто скрыт за съемными технологическими лючками, которые производитель размещает в зоне доступа водителя. Основные зоны для проверки – нижняя часть приборной панели со стороны рулевой колонки и пространство над педальным узлом.

Систематично осмотрите указанные области на предмет прямоугольных или квадратных пластиковых заглушек размером 5-8 см. Такие лючки обычно крепятся на защелках или пластиковых фиксаторах и могут быть плохо заметны из-за конструкции торпедо.

Ключевые места для поиска лючков

• Под рулевой колонкой: исследуйте пространство за рулем слева-внизу, особенно участки за кожухом рулевой колонки
• Над педалью газа: проверьте правую часть ниши педального узла, возможно смещение к центру салона
• За вещевым ящиком: в некоторых модификациях доступ возможен после снятия бардачка

Тип лючка	Особенности
Стандартный прямоугольный	Черная пластиковая заглушка с пазами для пальцев по нижнему краю
Скрытый	Плоская панель без выемок, требует поддевания отверткой

При обнаружении лючка аккуратно подденьте его плоской отверткой или пальцами – разъем OBD-II обычно расположен вертикально за ним. Отсутствие видимых заглушек может указывать на необходимость демонтажа нижних панелей торпедо.

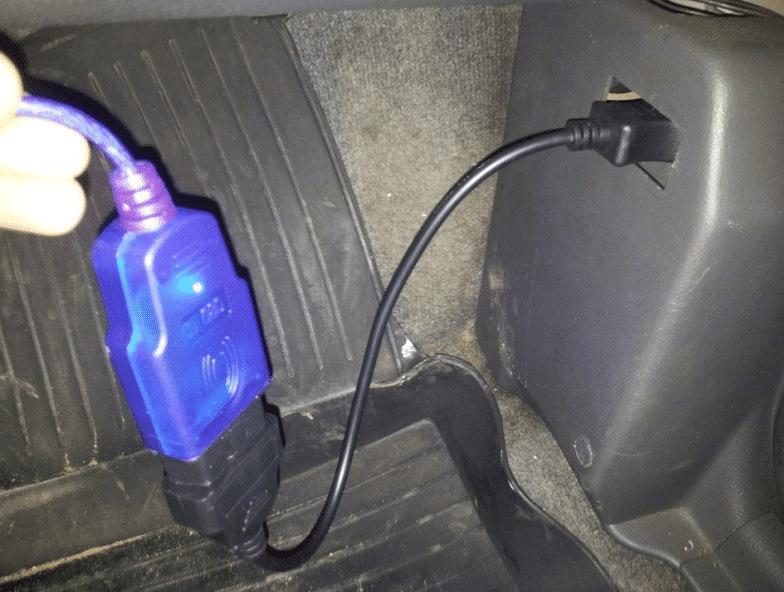

Осмотр места соединения центральной консоли и торпедо

Сядьте на водительское сиденье и опустите голову ниже уровня рулевой колонки. Визуально обследуйте щель между нижним краем пластикового кожуха торпедо (под рулем) и верхней частью центрального тоннеля. Особое внимание уделите зоне возле педального узла – разъем часто монтируется в этой плоскости на специальном кронштейне.

Используйте фонарик для подсветки труднодоступных участков. Разъем представляет собой черную 16-контактную трапециевидную коробочку стандарта OBD-II (размером ~4×2 см). Проверьте, не закрыт ли он декоративной заглушкой или не смещен в сторону бардачка – некоторые модели крепят его на торце центральной консоли.

Ключевые зоны проверки:

• Левее рулевой колонки – за крепежными болтами кожуха торпедо
• Над блоком предохранителей – в нише под магнитолой
• Под пепельницей – при отсутствии пепельницы снять пластиковую накладку

Вероятное расположение	Действия
За ковровым покрытием	Аккуратно отогнуть текстильную защиту пальцами
За жгутом проводки	Проверить фиксаторы проводов на наличие зажима

Поиск диагностического разъема над педалью тормоза

Диагностический разъем на Daewoo Nexia расположен в районе водительского места, непосредственно над педалью тормоза. Он крепится к металлическому кронштейну или пластиковой панели под рулевой колонкой, скрытый от прямого взгляда.

Для доступа к разъему необходимо опустить сиденье водителя до упора назад и максимально откинуть спинку. Нагнитесь вниз головой к педалям и направьте источник света (фонарик, телефон) в пространство над педальным узлом. Разъем обычно ориентирован контактами вниз или в сторону салона.

Пошаговый алгоритм поиска:

1. Зафиксируйте автомобиль стояночным тормозом.
2. Левой рукой ощупайте область над верхней частью педали тормоза.
3. Найдите пластиковый корпус прямоугольной формы (примерно 4×2 см) с 16-ю контактами.
4. При наличии защитной заглушки – снимите ее движением вниз.

Важно: Разъем может быть покрыт слоем пыли, а провода подключены к его тыльной стороне. При визуальном осмотре обращайте внимание на пучки проводов, идущие к крепежному кронштейну.

Пространство слева от рулевой колонки

Опустите взгляд вниз и немного влево от рулевой колонки, в область примерно на уровне ваших коленей, когда вы сидите на водительском месте. Сконцентрируйтесь на нижней части пластиковой облицовки панели приборов, там, где она плавно переходит или стыкуется с тоннелем пола.

В этой зоне вы должны обнаружить небольшую прямоугольную пластиковую заглушку. Она обычно имеет характерную форму с треугольным или трапециевидным выступом с одной стороны (чаще всего справа или снизу), специально предназначенным для удобного поддевания пальцем.

Как получить доступ к разъему

Для доступа к диагностическому разъему OBD-II:

1. Найдите заглушку: Визуально идентифицируйте описанную прямоугольную заглушку на нижней панели слева от руля.
2. Снимите заглушку:
   • Зацепитесь пальцами за треугольный/трапециевидный выступ на заглушке.
   • Аккуратно потяните заглушку на себя и вниз. Она удерживается на месте пластиковыми фиксаторами.
   • Если заглушка тугая, можно очень осторожно поддеть ее с краю плоской отверткой или пластиковой лопаткой, избегая царапин на панели.
3. Обнаружьте разъем: После снятия заглушки вы увидите сам диагностический разъем. Это стандартный 16-контактный разъем OBD-II (обычно черного цвета), надежно закрепленный на кронштейне или проводке за панелью.

Теперь вы можете свободно подключить к этому разъему диагностический сканер или адаптер для чтения кодов неисправностей или других данных с бортового компьютера автомобиля Daewoo Nexia.

Анализ участка под замком зажигания

Область под замком зажигания – одно из наиболее вероятных мест расположения диагностического разъема OBD-II на Daewoo Nexia. Производитель часто размещает его в этой зоне для удобства доступа при проведении сервисных работ, в непосредственной близости от электронных блоков управления.

На моделях Nexia (особенно выпуска до 2008 года) разъем обычно крепится на металлическом кронштейне или пластиковой панели под рулевой колонкой. Для его обнаружения необходимо визуально и тактильно обследовать пространство за нижним краем пластиковой облицовки рулевой колонки, ориентируясь на характерную трапециевидную форму коннектора с 16 контактами.

Ключевые особенности поиска:

• Положение водителя: Осмотр выполняется лежа на спине под рулевой колонкой или с помощью зеркала на рукоятке.
• Визальные признаки: Ищите черный пластиковый корпус размером ~4×2 см, часто частично скрытый жгутами проводов.
• Тактильная идентификация: При отсутствии прямого обзора проведите рукой вдоль кронштейнов – разъем ощущается как прямоугольный выступ с характерными ребрами жесткости.

Модель Nexia	Особенности размещения	Дополнительные указания
До 2003 г.в.	Жестко закреплен на кронштейне педального узла	Смещен влево относительно оси руля
2004-2008 г.в.	На пластиковой панели под блоком предохранителей	Часто прикрыт декоративной заглушкой

Сверка с мануалом конкретной модели

Обязательно определите точный год выпуска и модификацию вашей Daewoo Nexia. Различия между рестайлинговыми и допрестайлинговыми версиями, а также рынками сбыта (Европа/Азия) критично влияют на расположение диагностического порта.

Используйте только официальные руководства или проверенные источники, соответствующие VIN-коду автомобиля. Бумажные мануалы обычно содержат схему электрооборудования в разделе "Система управления двигателем" или "Диагностика", где указан точный ориентир разъема.

Алгоритм работы с документацией

1. Найдите VIN-код в техпаспорте или на табличке (торпедо со стороны водителя/проем двери).
2. Скачайте электронное руководство, используя 10-й символ VIN (обозначает год выпуска). Проверенные ресурсы:
   • Официальные архивы GM-Daewoo
   • Специализированные форумы (Nexia-club, Daewoo-community)
   • Платформы типа autodata.ru или elton.ru
3. Изучите разделы:

   Глава	Тема
   EWD (Electrical Wiring Diagram)	Схема расположения реле и разъемов
   Engine Control Module	Путь жгута проводов от ЭБУ
   On-Board Diagnostics	Фото/схема зоны установки OBD-II

Ключевые различия по моделям: В ранних Nexia (до 2003 г.) порт часто встроен в блок предохранителей под рулевой колонкой. После рестайлинга (2003+) типично смещение к центральной консоли – проверьте зону крепления магнитолы или пространство за пепельницей.

Определение типа разъема: 16-pin или 12-pin

Тип диагностического разъема на Daewoo Nexia напрямую зависит от года выпуска автомобиля и установленной на нем системы управления двигателем. Это ключевой фактор при поиске и идентификации нужной колодки.

Наиболее ранние модели Nexia, преимущественно до 2003-2004 года выпуска, оснащались устаревшим 12-контактным (12-pin) разъемом GM OBD-I. Более поздние модели, соответствующие стандарту OBD-II (примерно с 2003-2004 года и далее), используют современный унифицированный 16-контактный (16-pin) разъем OBD-2.

Как визуально отличить разъемы

Ориентируйтесь на следующие характерные признаки:

• 12-pin разъем (OBD-I):
  • Имеет трапециевидную форму.
  • Количество контактов: 12 штырьков, расположенных в два ряда (верхний ряд - 6 контактов, нижний ряд - 6 контактов).
  • Относительно небольшие размеры.
  • Часто имеет черный корпус.
• 16-pin разъем (OBD-II):
  • Имеет стандартную прямоугольную форму.
  • Количество контактов: 16 штырьков, расположенных в два ряда (верхний ряд - 8 контактов, нижний ряд - 8 контактов).
  • Более крупный по сравнению с 12-pin.
  • Обычно черный, но возможны вариации.

Тип разъема	Форма	Количество контактов	Стандарт	Типичный год выпуска авто
12-pin	Трапеция	12 (2x6)	GM OBD-I	до ~2003-2004
16-pin	Прямоугольник	16 (2x8)	OBD-II / EOBD	с ~2003-2004

Важно: Визуальный осмотр найденного разъема - самый надежный способ определить его тип. Если разъем сильно загрязнен, аккуратно очистите его для точного подсчета контактов и оценки формы. Знание года выпуска вашей Nexia сузит круг поиска и ожиданий.

Где искать диагностический разъем на Дэу Нексия

Диагностический разъем OBD-II на Daewoo Nexia выполнен в виде прямоугольного пластикового корпуса стандартного типа. Он всегда расположен в зоне досягаемости водителя, но точное место зависит от года выпуска и модификации автомобиля.

При визуальном поиске ориентируйтесь на характерные черты: черный пластик, трапециевидную форму (около 7 см в ширину), 16-контактную металлическую колодку внутри. Разъем не имеет защитных крышек и крепится на пластиковых фиксаторах к элементам торпедо или каркасу.

Типичные места расположения

• Под рулевой колонкой: осмотрите пространство за педалями, особенно слева от рулевой стойки. Часто крепится на кронштейне рядом с блоком предохранителей.
• Ниже бардачка: в модификациях с правым рулем или после 2003 года проверьте участок под перчаточным ящиком со стороны пассажира.
• За центральной консолью: в некоторых комплектациях разъем вынесен ближе к тоннелю пола – опуститесь на уровень ковра и обследуйте боковины консоли.

Совет: используйте фонарик для осмотра труднодоступных зон. Если обнаружены пластиковые заглушки – аккуратно подденьте их отверткой: под одной может скрываться разъем.

Идентификация по черному или серому цвету корпуса

Диагностический разъем OBD-II на Daewoo Nexia выпусков 1995-2008 годов чаще всего имеет черный или серый пластиковый корпус прямоугольной формы. Цвет корпуса является ключевым визуальным ориентиром при поиске, так как разъем стандартизирован по форме, но может незначительно отличаться оттенком в зависимости от года производства.

Черная версия характерна для ранних моделей Nexia (до ~2002 года), тогда как серый корпус чаще встречается на автомобилях после 2003 года выпуска. Независимо от оттенка, разъем всегда содержит 16 контактов (2 ряда по 8 штырьков) и соответствует протоколу ISO 9141-2 или KWP2000.

Типичные места расположения

При поиске ориентируйтесь на нижнюю часть приборной панели со стороны водителя:

• Вариант 1: За защитной заглушкой слева от рулевой колонки (часто прикрыт прямоугольной пластиковой панелью)
• Вариант 2: Над педальным узлом – требуется визуальный осмотр внизу под рулем
• Вариант 3: За вещевым ящиком (бардачком) – актуально для праворульных модификаций

Цвет корпуса	Годы выпуска	Особенности
Черный	1995-2002	Более матовая поверхность, крепление на кронштейне
Серый (светло-серый)	2003-2008	Глянцевый пластик, часто без крепежного кронштейна

Если разъем не обнаружен в указанных зонах, проверьте пространство возле центральной консоли или под пепельницей – в редких случаях он может быть смещен из-за особенностей сборки конкретного экземпляра автомобиля.

Проверка наличия защитной откидной крышки

После обнаружения диагностического разъема в нижней части торпедо слева от рулевой колонки, визуально осмотрите его конструкцию. Многие модели Daewoo Nexia оснащаются пластиковой защитной крышкой прямоугольной формы, полностью скрывающей контакты разъема OBD-II от случайных повреждений или загрязнений.

Обратите внимание на характерные особенности крышки: она крепится к корпусу разъема при помощи тонкого пластикового шарнира в верхней части. На нижнем торце крышки часто присутствует небольшой выступ-язычок для удобства открытия пальцем. Убедитесь, что крышка не отломана – иногда она сохраняется лишь частично или отсутствует из-за механических повреждений.

Процедура проверки крышки

Выполните следующие действия для определения состояния защитного элемента:

1. Присядьте на уровне рулевой колонки, направьте источник света (фонарик) на область разъема
2. Проведите пальцем по периметру разъемной колодки – нащупайте возможные крепления шарнира
3. Попробуйте аккуратно поддеть язычок крышки ногтем вверх-на себя
4. Оцените ход элемента: исправная крышка откидывается на 90-100 градусов без усилий

Тип крышки	Признаки наличия	Риски отсутствия
Шарнирная	Единая конструкция с разъемом, плавный ход	Накопление пыли в контактах
Съемная	Пазы для фиксации по бокам	Потеря элемента при подключении сканера

При обнаружении неисправной или отсутствующей крышки настоятельно рекомендуется установить новую – это предотвратит окисление контактов от влаги и попадание мусора. Запасные части доступны в авторазборках или магазинах автозапчастей по каталожному коду 96530779.

Где искать диагностический разъем на Дэу Нексия

Диагностический разъем OBD-II на Daewoo Nexia преимущественно расположен в зоне водительского места. Конкретное место может варьироваться в зависимости от года выпуска и комплектации, но стандартно он монтируется под рулевой колонкой.

Для доступа к разъему не требуются инструменты – поиск осуществляется визуально и на ощупь в области педального узла. Основное внимание следует уделить пространству над ногами водителя за органами управления.

Поиск в нише для колен водителя

Выполните следующие действия для обнаружения разъема:

1. Сядьте на водительское сиденье и отрегулируйте его для свободного доступа к педалям.
2. Визуально осмотрите участок под рулевой колонкой: наклонитесь и направьте фонарик в зону выше педалей газа и тормоза.
3. Проверьте тыльную сторону пластиковой панели под рулем: разъем часто крепится на кронштейне или фиксаторе в верхней части ниши.
4. Если визуально разъем не виден, проведите рукой вдоль жгутов проводов: ищите прямоугольный 16-контактный пластиковый корпус размером ~4×2 см.

В большинстве модификаций Nexia разъем расположен в 20-40 см от пола и смещен к центру салона относительно рулевой колонки. При длительном поиске проверьте альтернативные места:

• За лючком предохранителей под рулем
• Под пластиковой накладкой между рулем и дверью

Осмотр коврового покрытия на предмет выреза

Владельцы часто сталкиваются с ситуацией, когда диагностический разъем не обнаруживается в стандартном месте под рулевой колонкой. Это может быть вызвано его смещением вниз или намеренным сокрытием предыдущим владельцем.

Тщательно исследуйте ковер в районе водительского сиденья, особенно участок переднего края сиденья и зону возле центрального тоннеля. Используйте тактильный контроль: проведите ладонью по поверхности ковра, уделяя внимание возможным аномалиям.

Ключевые зоны для проверки

• Область под педалями – нажмите на ковер в поиске мягких провалов.
• Стык между тоннелем и полом – проверьте наличие прямоугольных уплотнений под материалом.
• Левый торец водительского сиденья – сместите сиденье максимально назад.

Обнаружив неестественную выпуклость или уплотнение, приподнимите край ковра. Разъем может быть:

1. Полностью скрыт под цельным покрытием
2. Доступен через аккуратный прорезь в ковре
3. Закреплен стяжками на металлическом основании

Признак скрытого разъема	Действие
Локальное сопротивление при нажатии	Продавите материал для обнаружения контура
Следы разреза по периметру	Подденьте край отверткой с широким жалом

При выявлении лючка не выдергивайте разъем – отогните ковер целиком. Если покрытие приклеено, используйте фен для ослабления фиксации. Убедитесь в отсутствии повреждения проводов при извлечении.

Проверка пространства за вещевым ящиком

Для доступа к диагностическому разъему снимите вещевой ящик. Откройте его полностью, затем нажмите на фиксаторы по бокам (или открутите крепежные винты в зависимости от модификации), чтобы демонтировать элемент.

После снятия бардачка внимательно осмотрите пространство за ним. Разъем OBD-II чаще всего крепится к металлической части кузова или пластиковому кронштейну в одной из зон:

• По центру – за монтажной панелью магнитолы
• С левой стороны – возле блока предохранителей
• За воздуховодом – может быть частично скрыт жгутом проводов

Основные характеристики разъема для идентификации:

Тип	OBD-II (16-контактный)
Цвет	Черный пластик
Ориентация	Горизонтальное крепление

Если разъем не обнаружен, проверьте прилегающие участки: под панелью водителя или за центральной консолью со стороны ног пассажира. В редких случаях он может быть закреплен вертикально.

Поиск в районе крепления капота

Диагностический разъем на Daewoo Nexia часто располагается в зоне крепления капота. Осмотрите верхнюю часть моторного отсека со стороны водителя – пространство между аккумулятором и лобовым стеклом. Коннектор обычно закреплен на металлическом кронштейне или пластиковой панели в непосредственной близости от гидроцилиндра капота.

Снимите резиновый уплотнитель между капотом и кузовом для лучшего обзора. Разъем представляет собой черную трапециевидную пластиковую коробку с 16-ю контактами. Проверьте возможное крепление к левой стойке кузова или кронштейну главного тормозного цилиндра – иногда он маскируется за жгутами проводки.

Типичные места крепления

• На кронштейне гидроцилиндра капота – справа от аккумуляторной батареи
• За крепежной пластиной жгута проводов – возле левого крыла
• На лонжероне – под резиновым уплотнителем ветрового стекла

Осмотр тыльной стороны блока контроллеров

После снятия защитных панелей торпедо или нижней части консоли найдите основной блок контроллеров (ECU). Он обычно закреплен на металлическом кронштейне за центральной консолью или под рулевой колонкой. Осторожно отсоедините крепления и отодвиньте блок, сохраняя подключенные разъемы, чтобы получить доступ к его тыльной части.

Тщательно осмотрите заднюю стенку блока контроллеров и прилегающие к нему жгуты проводов. Диагностический разъем OBD-II часто крепится пластиковым хомутом или фиксатором именно здесь. Ищите характерный 16-контактный трапециевидный порт черного цвета (стандарт OBD-II) с двумя рядами пинов – по 8 контактов в каждом ряду.

Ключевые зоны внимания

• Зона крепления жгутов: разъем может быть пристегнут к тыльной стороне ECU или кронштейну.
• Ниша под блоком: иногда порт "проваливается" в свободное пространство под контроллером.
• Боковые крепления: проверьте правый и левый торцы блока – разъем может фиксироваться сбоку.

Важно: если разъем не обнаружен, проследите путь основного жгута проводов от блока контроллеров вниз – иногда порт крепится на 20-30 см ниже, в районе педального узла или тоннеля КПП.

Рекомендации для Nexia с правым рулем

Для праворульных версий Daewoo Nexia диагностический разъем OBD-II обычно сохраняет логику расположения относительно водителя, но с зеркальным смещением. Основные зоны поиска сосредоточены в правой части салона, учитывая конструктивные особенности машин с правосторонним управлением. Требуется тщательный визуальный осмотр пространства вокруг педального узла и приборной панели со стороны водителя.

Учитывайте различия между поколениями: в моделях до рестайлинга (до ~2008 года) разъем чаще интегрирован в жгут проводки, тогда как в обновленных версиях он обычно вынесен отдельно. При поиске обращайте внимание на пластиковые заглушки или съемные накладки в указанных областях – разъем может быть частично скрыт.

Типичные места расположения

1. Правая сторона рулевой колонки: Осмотрите пространство за панелью приборов справа от руля. Разъем часто крепится на кронштейне или фиксируется пластиковым хомутом в 20-40 см от пола.
2. Зона педального узла: Спуститесь вниз и проверьте участок над педалью акселератора (газа). В некоторых комплектациях разъем размещен вертикально возле крепления бардачка.
3. Ряд с блоком предохранителей: На праворульных моделях основной монтажный блок иногда смещен. Изучите область справа от руля под пластиковой накладкой – разъем может соседствовать с реле.

Модель	Особенности расположения	Рекомендуемые действия
Nexia 1 (до 2008)	Чаще интегрирован в проводку за бардачком	Снять боковую накладку торпедо справа
Nexia 2 (после 2008)	Обычно открыто закреплен у ног водителя	Проверить зону над ковриком у туннеля КПП

Важно: При отсутствии разъема в указанных точках исследуйте пространство под центральной консолью со стороны пассажира – в отдельных экземплярах возможна установка ближе к тоннелю. Используйте фонарик для поиска характерного 16-пинового трапециевидного коннектора.

Отличия в размещении для комплектации DOHC

На автомобилях Daewoo Nexia с двигателем DOHC (обозначение двигателя A15DMS или A15SMS) диагностический разъем OBD-II располагается не в салоне, а под капотом. Это ключевое отличие от моделей с двигателем SOHC (A15MF), где разъем обычно находится в районе блока предохранителей под приборной панелью со стороны водителя.

Под капотом Nexia DOHC ищите разъем в моторном отсеке, со стороны водителя. Чаще всего он закреплен на металлическом кронштейне или площадке, расположенной либо непосредственно рядом с аккумулятором (чуть ближе к лобовому стеклу), либо на чашке левого (водительского) амортизатора, либо на перегородке моторного щита в этой же зоне. Разъем серого цвета, стандартный 16-контактный.

Особенности размещения на DOHC

При поиске на Nexia DOHC учитывайте следующие моменты:

• Близость к ЭБУ: Разъем часто расположен недалеко от места установки самого блока управления двигателем (ЭБУ), который на этих моделях также находится в подкапотном пространстве, обычно за аккумулятором или рядом с ним.
• Крепление: Разъем надежно зафиксирован на металлическом кронштейне или площадке с помощью пластикового хомута или винта. Он не должен свободно болтаться.
• Защита: Хотя разъем находится под капотом, он обычно расположен так, чтобы быть защищенным от прямого попадания крупных брызг воды или грязи сверху (например, под кромкой щитка передка или за аккумулятором).

Для наглядности, основные отличия:

Характеристика	Двигатель SOHC	Двигатель DOHC
Расположение разъема	Салон (у блока предохранителей водителя)	Под капотом (водительская сторона)
Типичная точка крепления	Кронштейн под панелью приборов	Кронштейн у аккумулятора / чашка амортизатора
Близость к ЭБУ	ЭБУ обычно в салоне	ЭБУ в подкапотном пространстве
Защищенность от внешней среды	Высокая (внутри салона)	Умеренная (под капотом)

Специфика поиска на рестайлинговых моделях

Рестайлинговые версии Daewoo Nexia (после 2006 года) имеют диагностический разъём OBD-II в ином месте по сравнению с дорестайлинговыми. Основное отличие – перенос разъёма из моторного отсека в салон, что соответствует современным стандартам диагностики.

Конструктивные изменения кузова и электрооборудования требуют поиска в зоне водительского места. Разъём всегда расположен в пределах досягаемости без демонтажа панелей, но часто скрыт от прямого взгляда.

Точное расположение по моделям

• Nexia T150 (рестайлинг 2006-2008): Слева от рулевой колонки под пластиковой накладкой. Для доступа наклонитесь к педалям и осмотрите пространство за фиксатором капота.
• Nexia T250 (с 2008 года): Под нижним краем торпедо со стороны водителя. Разъём закреплён на тыльной стороне пластикового кожуха рулевой колонки – виден при взгляде снизу вверх от педали тормоза.

Важно: В обоих случаях разъём ориентирован контактами вниз и может быть частично закрыт жгутом проводов. Для подключения адаптера потребуется фонарик.

Особенности расположения диагностического разъема в универсале Nexia

В универсалах Daewoo Nexia диагностический разъем OBD-II обычно расположен в зоне водительского места, аналогично седану. Основное место поиска – нижняя часть торпедо со стороны рулевой колонки, непосредственно над педальным узлом.

Конкретно в кузове универсал разъем чаще всего крепится к металлическому кронштейну за пластиковой облицовкой. Он фиксируется вертикально или под небольшим углом, развернутый лицевой частью (16-контактным портом) в сторону салона. Требуется визуальный осмотр пространства над ногами водителя, иногда с применением фонарика.

Ключевые нюансы для универсала

• Защитная панель: В отдельных комплектациях разъем скрыт съемной декоративной заглушкой прямоугольной формы на нижнем кожухе колонки.
• Смещение к центру: В отличие от седана, может наблюдаться небольшое смещение разъема вправо – ближе к центральной консоли.
• Крепление: Жгут проводов фиксируется пластиковым хомутом к кронштейну педалей, что требует осторожности при отгибании разъема для подключения сканера.

Использование зеркала для поиска диагностического разъема на Daewoo Nexia

Если стандартные места поиска (под капотом возле аккумулятора, за бардачком) не дали результата, диагностический разъем на Daewoo Nexia часто находится в зоне педального узла, в труднодоступном месте за пластиковой облицовкой торпедо.

Использование зеркала становится необходимым для визуального осмотра этих скрытых областей без необходимости демонтажа панелей, особенно когда разъем расположен глубоко под рулевой колонкой или сбоку от педалей.

Практика применения зеркала

Оптимальный инструмент: Используйте небольшое инспекционное зеркало на телескопической ручке. Автослесарные зеркала или даже компактное косметическое зеркало подойдут.

Область осмотра:

1. Сядьте на место водителя.
2. Направьте зеркало вверх и вглубь пространства над педалями газа и тормоза, за рулевой колонкой.
3. Осмотрите участки слева от педального узла (ближе к тоннелю трансмиссии).
4. Проверьте пространство справа от педального узла (ближе к центральной консоли), особенно если там видны жгуты проводов.

Особенности работы:

• Подсветка обязательна: Используйте фонарик параллельно с зеркалом. Без хорошего освещения разъем в темном углу за панелью будет не виден.
• Угол обзора: Меняйте угол наклона зеркала и его положение, чтобы "заглянуть" за выступы и элементы конструкции.
• Идентификация: В зеркале ищите характерный 16-контактный разъем (OBD-II), обычно черного или серого цвета, прямоугольной формы. Он может быть прикреплен к жгуту проводов или кронштейну.
• Осторожность: Избегайте задевания зеркалом или руками за педали и их тяги во время манипуляций.

Метод с зеркалом и фонариком наиболее эффективен для подтверждения расположения разъема в труднодоступной зоне над педалями и позволяет избежать лишнего демонтажа панелей салона.

Аккуратное прощупывание скрытых участков

Если визуальный осмотр не дал результатов, переходите к тактильному исследованию пространства под рулевой колонкой. Отодвиньте водительское кресло максимально назад для удобного доступа. Снимите пластиковые накладки, если они мешают, но обычно это не требуется.

Используйте руку для прощупывания участков за панелью приборов, особенно с левой стороны. Разъем обычно имеет трапециевидную форму с 16 контактами. Будьте осторожны, чтобы не повредить провода и не задеть другие элементы.

• Зона над педалями: Проведите пальцами вдоль металлического кронштейна рулевой колонки. Разъем может крепиться на клипсе.
• За блоком предохранителей: Часто разъем устанавливают рядом или за основным блоком предохранителей, который расположен слева под рулем.
• Под бардачком: В некоторых модификациях разъем вынесен ближе к центру, под перчаточным ящиком (бардачком).

При прощупывании ориентируйтесь на характерные выступы корпуса разъема. Если обнаружен пластиковый короб с группой проводов, аккуратно проследите их путь – кабель диагностического разъема обычно ведет к нему.

Проверка при полном вывороте руля

При диагностике систем Daewoo Nexia, особенно связанных с рулевым управлением или датчиками угла поворота, может потребоваться проверка с вывернутыми колесами. Это позволяет сканеру считать параметры работы узлов в экстремальных положениях и выявить скрытые неисправности, такие как затирание проводов или сбои датчиков.

Для корректного выполнения процедуры установите автомобиль на ровную поверхность с работающим двигателем (при проверке электроусилителя руля). Медленно выверните руль до упора влево или вправо, фиксируя его в крайнем положении 2-3 секунды. Избегайте удерживания руля в вывернутом состоянии более 5 секунд – это создает перегрузку гидро- или электроусилителя.

Ключевые моменты при проверке

• Направление выворота: Для доступа к диагностическому разъему (расположенному слева под панелью приборов) удобнее выворачивать руль вправо – это освобождает пространство возле ног водителя.
• Контроль показаний: Следите через сканер за значениями:
  • Датчика угла поворота руля (должен показывать 360-420° или -360/-420°)
  • Давления в системе ГУР (при наличии)
  • Ошибок по шине CAN
• Безопасность: Зафиксируйте автомобиль ручным тормозом, убедитесь в отсутствии помех для вращения колес.

Параметр	Нормальное значение	Признак неисправности
Угол поворота руля	±360-420°	Резкие скачки, обрыв сигнала
Давление ГУР (если применимо)	65-80 бар	Падение ниже 50 бар

После завершения проверки плавно верните руль в центральное положение, чтобы избежать резкого скачка давления в системе. Если в процессе выворачивания слышны посторонние шумы (скрип, стук) или сканер фиксирует ошибки – это указывает на необходимость детальной диагностики рулевой рейки, наконечников или датчиков.

Временное снятие нижней панели торпедо

Эта операция требуется для прямого доступа к диагностическому разъему OBD-II, который часто скрыт за пластиковой облицовкой в районе рулевой колонки. Панель крепится на пластиковых клипсах, поэтому демонтаж не требует специальных инструментов, но нужна аккуратность.

Перед началом отключите минусовую клемму аккумулятора для предотвращения замыканий. Уберите коврики водительской зоны и подготовьте плоскую пластиковую лопатку или широкую отвертку, обернутую изолентой, чтобы не повредить пластик.

Порядок демонтажа

1. Снимите заглушку предохранителей слева от руля (если мешает), поддев её отверткой.
2. Найдите щель между нижней панелью и основной частью торпедо в районе коленей водителя.
3. Вставьте пластиковую лопатку в зазор и аккуратно отожмите первую клипсу, двигаясь от края к центру.
4. Повторите процедуру для остальных креплений (обычно 4-5 шт.), постепенно освобождая панель по периметру.
5. Оттяните панель вниз, одновременно отсоединяя разъемы подсветки педалей (при наличии).
6. Положите снятую деталь на мягкую поверхность во избежание царапин.

После завершения диагностики установите панель в обратном порядке, нажимая на неё ладонью до характерного щелчка всех клипс. Проверьте отсутствие зазоров по стыкам перед подключением АКБ.

Поиск диагностического разъема после отсоединения боковой обивки

После снятия боковой обивки со стороны водителя, направьте внимание на пространство под рулевой колонкой. Разъем расположен за металлическим каркасом панели приборов, в зоне прохождения основного жгута электропроводки. Для доступа потребуется визуально и тактильно обследовать участок слева от педального узла, перемещая провода и защитные гофры.

Коннектор закреплен на металлическом кронштейне, приваренном к кузову в районе крепления рулевой рейки. Он ориентирован контактами вверх/в сторону салона и может быть частично скрыт пластиковыми фиксаторами проводки. Ищите прямоугольный пластиковый блок размером 4×2 см с характерным трапециевидным профилем одной из сторон.

Идентификация и особенности

• Цвет и маркировка: Корпус черный, на верхней грани выдавлена надпись "16P" (16-pin)
• Контактная группа: 16 металлических штырьков в два ряда (верхний – 8 контактов, нижний – 7 с пустым гнездом в правом углу)
• Крепление: Фиксируется пластиковой защелкой на кронштейне, для извлечения требуется нажать на язычок фиксатора
• Распространенные ошибки:
  • Путаница с разъемами аудиосистемы – диагностический крупнее
  • Пропуск при осмотре из-за закрытия жгутом АБС
  • Попытки отключения без снятия фиксирующего хомута

Типичные места крепления производителем

На автомобилях Daewoo Nexia диагностический разъем OBD-II обычно расположен в салоне в зоне водительского места. Производитель закрепляет его в нижней части торпедо для обеспечения свободного доступа при подключении сканера.

Конкретное место установки может варьироваться в зависимости от года выпуска и модификации автомобиля. При поиске следует ориентироваться на пространство возле педального узла и рулевой колонки.

Основные зоны расположения

• Под рулевой колонкой - визуально осмотрите пространство над педалями газа и тормоза. Разъем часто фиксируется пластиковым кронштейном на металлических элементах каркаса.
• За панелью предохранителей - в левой части ножного пространства водителя. Требуется снять защитную крышку блока предохранителей для доступа к разъему.
• На центральном тоннеле - в передней части тоннеля между сиденьями. Характерно для рестайлинговых моделей (после 2006 года).

Модельный год	Расположение	Тип крепления
До 2003	Над педалью сцепления	Пластиковый хомут на жгуте проводов
2003-2008	Под блоком предохранителей	Штатный кронштейн на саморезах
После 2008	У основания центральной консоли	Интегрированный разъем в панели

Важно: в редких случаях (особенно после ремонта) разъем может быть смещен от заводского положения. При отсутствии в указанных зонах проверьте пространство за декоративными накладками торпедо.

Поиск диагностического разъема Daewoo Nexia рядом с реле и дополнительными блоками

Основное место расположения диагностического разъема (колодки OBD-II) на большинстве моделей Daewoo Nexia находится в салоне автомобиля, в зоне пространства под панелью приборов со стороны водителя. Эта область насыщена различными электронными компонентами управления.

Для доступа необходимо опустить взгляд и, возможно, слегка наклониться вниз в районе ног водителя. Блок предохранителей и реле является ключевым ориентиром в этом поиске, хотя сам разъем расположен не внутри него, а рядом.

Как найти разъем в указанной зоне

Точное расположение:

• Под панелью приборов: Разъем закреплен на металлической поперечине (усилителе панели) или на кронштейне, идущем вдоль нее, в непосредственной близости от блока предохранителей и реле.
• Рядом с блоком предохранителей: Ищите разъем буквально рядом с пластиковым корпусом основного монтажного блока предохранителей и реле, который также находится под панелью слева от рулевой колонки.
• За бардачком (перчаточным ящиком): Часто он находится чуть правее блока предохранителей, в зоне, частично прикрытой или граничащей с тыльной стороной бардачка со стороны водителя. Для лучшего обзора иногда полезно открыть бардачок и аккуратно отвести его в сторону или вниз (если позволяет конструкция крепления).
• Над ковролином: Разъем обычно расположен не на самом полу, а несколько выше, на уровне или чуть ниже нижнего края панели приборов, над ковровым покрытием.

Внешний вид и идентификация:

• Это стандартизированная 16-контактная (16-pin) пластиковая колодка.
• Чаще всего корпус разъема имеет трапециевидную форму.
• Цвет корпуса, как правило, черный, хотя иногда встречаются экземпляры синего или серого цвета.

На что обратить внимание:

Элемент	Описание	Важность
Блок реле/предохранителей	Главный ориентир. Разъем рядом с ним.	Ключевой
Тыльная сторона бардачка	Зона поиска правее блока предохранителей.	Часто перекрывает обзор
Металлическая поперечина	Место крепления разъема под панелью.	Прямое указание
16 контактов	Основной отличительный признак OBD-II разъема.	Определяющий

Важно: Не путайте диагностический разъем с другими разъемами проводки (например, для подключения магнитолы, которая обычно расположена по центру или справа, или разъемами под рулевой колонкой). Ищите именно 16-пиновую колодку в описанной локации рядом с блоком реле.

Осмотр места установки магнитолы

После снятия магнитолы внимательно изучите пространство за ней. Диагностический разъем OBD-II может быть закреплен на металлическом кронштейне или пластиковой панели непосредственно за блоком аудиосистемы. Проверьте наличие характерного 16-контактного трапециевидного разъема с пластиковым корпусом черного или серого цвета.

Осмотрите прилегающие зоны: левую и правую стороны ниши магнитолы, а также участок под ней. Разъем иногда смещается вниз или фиксируется стяжками на жгуте проводки. Используйте фонарик для поиска в глубине отсека, особенно если разъем не закреплен жестко и «провалился» за панель.

Типичные места крепления

• По центру за магнитолой на специальной площадке
• Справа от углубления для аудиосистемы
• Под блоком предохранителей в нижней части ниши
• На тыльной стороне пластикового кожуха рулевой колонки

Если разъем не обнаружен, проверьте пространство над педалью газа или область за перчаточным ящиком (бардачком). В некоторых модификациях он вынесен ближе к блоку управления двигателем.

Проверка в зоне прохождения проводки

Осмотрите трассу жгута проводов от диагностического разъема (OBD-II) в сторону блока управления двигателем (ЭБУ). Проводка обычно идет вдоль левого лонжерона (со стороны водителя) под пластиковыми накладками порога салона или ковровым покрытием. Снимите защитные кожухи для визуального контроля состояния изоляции и контактов.

Особое внимание уделите участкам возле технологических отверстий кузова, где провода могут перетираться о металлические кромки. Проверьте зоны изгибов возле педального узла и под рулевой колонкой – здесь часты повреждения из-за постоянного механического воздействия. Используйте фонарь для выявления потертостей, оплавлений или следов окисления.

Ключевые точки диагностики

• Разъемы-посредники: Найдите промежуточные колодки между OBD-II и ЭБУ. Разъедините их, проверьте контакты на коррозию и плотность прилегания.
• Участки возле аккумулятора: Проверьте целостность проводов вблизи "+" клеммы – возможны короткие замыкания на массу.
• Зона гофрозащиты: Осмотрите резиновые гофры при проходе проводов через перегородку моторного щита – частые точки перелома жил.

Важно: При проверке используйте мультиметр для прозвонки цепи на обрыв и КЗ. Подвигайте жгут руками во время теста – нестабильные показания укажут на повреждение.

Просмотр видеоинструкций по конкретному кузову

Видеоинструкции – эффективный способ визуально определить расположение диагностического разъема OBD2 на Daewoo Nexia. Многие автолюбители и механики снимают подробные обзоры, демонстрируя точное место установки разъема в зависимости от типа кузова и года выпуска автомобиля.

При поиске обращайте внимание на ключевые параметры: модель кузова (например, седан или хэтчбек), поколение (до или после рестайлинга), а также регион сборки. Это критично, так как расположение разъема может отличаться даже у внешне идентичных машин из разных стран производства.

Как найти нужное видео

Используйте конкретные запросы в поисковиках YouTube или видеоплатформ:

• Указывайте кузов: "Daewoo Nexia седан диагностический разъем", "Nexia хэтчбек OBD2 порт".
• Добавляйте год: "Nexia 2008 диагностика место разъема", "Nexia 2015 рестайлинг OBD".
• Уточняйте модификацию: "Nexia D150 диагностический разъем", "Nexia GM кузов где сканер".

При просмотре обращайте внимание на:

1. Ракурс съемки – камера должна показывать зону вокруг рулевой колонки, панели предохранителей или центральной консоли.
2. Ориентиры – ищите рядом с разъемом блок предохранителей, педаль сцепления или кронштейн рулевой колонки.
3. Цвет пластика – разъем обычно черный, 16-контактный, выделяется на фоне проводки.

Тип кузова	Распространенное расположение
Седан (до рестайлинга)	Под панелью слева от руля, над педалью сцепления
Хэтчбек (после 2008 г.)	За лючком ниже рулевой колонки, рядом с замком зажигания
Рестайлинг (после 2013 г.)	В районе ног водителя, крепится к кронштейну под торпедой

Проверяйте несколько видео для вашей конкретной модели, чтобы исключить ошибку. Если разъем не виден сразу, авторы часто демонстрируют, как снять декоративные накладки или отогнуть защитные заглушки.

Как избежать повреждения интерьера при поиске диагностического разъема

Перед началом манипуляций тщательно изучите конструкцию салона: нащупайте рукой края пластиковых панелей, определите тип креплений (защелки, винты, клипсы) и потенциально хрупкие участки. Убедитесь в отсутствии проводов или тросов управления (например, ручного тормоза) за облицовкой.

Используйте только специализированные неметаллические инструменты: пластиковые лопатки для автопластика или стоматологические зеркала с подсветкой. Категорически избегайте отверток, ножей или других острых предметов – они гарантированно оставят царапины или сколы на поверхности.

Конкретные меры предосторожности

1. Освободите рабочую зону: Уберите коврики, личные вещи и посторонние предметы из области под рулевой колонкой и вокруг нее.
2. Демонтаж с контролем:
   • При снятии декоративных заглушек нажимайте строго в точках крепления, обозначенных производителем.
   • Отсоединяйте разъемы проводки (если мешают) только за корпус фишки, никогда не тяните за провода.
3. Фиксация элементов: Снятые панели и винты сразу складывайте в контейнер или фиксируйте магнитным держателем, чтобы предотвратить их падение или потерю.

Риск	Способ предотвращения
Царапины на пластике	Наклейте малярный скотч на края панелей в месте ввода инструмента
Поломка клипс/защелок	Прикладывайте усилие строго перпендикулярно плоскости панели, избегая перекоса
Загрязнение обивки	Постелите чистую ветошь на пол в зоне проведения работ

После обнаружения разъема и подключения сканера аккуратно верните все снятые элементы на место, убедившись в надежной фиксации каждой защелки и отсутствии щелей между панелями. При малейшем сопротивлении при сборке остановитесь и проверьте правильность позиционирования детали – форсирование приведет к поломке креплений.

Проверка доступности диагностического разъема без снятия деталей

На большинстве моделей Daewoo Nexia разъем OBD-II расположен в зоне водительского сиденья под рулевой колонкой. Для визуального осмотра и физического доступа к порту не требуется демонтаж элементов салона. Процедура выполняется водителем без специальных инструментов.

Следует опустить голову ниже уровня руля и направить взгляд вверх под приборную панель. Коннектор представляет собой прямоугольный пластиковый блок с 16-ю контактами (стандарт ISO 15031-3), часто закреплен на кронштейне. Цвет корпуса – обычно черный или серый, что помогает визуально выделить его на фоне жгутов проводки.

Пошаговый алгоритм проверки

1. Переведите рулевую колонку в крайнее нижнее положение
2. Присядьте на водительское сиденье лицом к педальному узлу
3. Используйте фонарик для подсветки пространства над педалями
4. Идентифицируйте разъем по характерным признакам:
   • Трапециевидная форма 4×4 см
   • Наличие фиксирующей защелки сверху
   • Выходящий из корпуса пучок проводов
5. Проверьте свободу доступа рукой – пространство должно позволять подключить сканер

Критические нюансы: Убедитесь, что коннектор не закрыт декоративными заглушками или не задвинут за металлические элементы каркаса. На рестайлинговых версиях (после 2008 г.) возможна установка в нише предохранительного блока слева от руля.

Важно! Если визуальный осмотр не дал результата, проверьте пространство под пепельницей в центральной консоли – некоторые ранние модификации (до 2003 г.) имеют альтернативное расположение порта.

Что делать если разъем не обнаружен штатно

При невозможности найти диагностический разъем в стандартных местах (под панелью водителя, около педалей или бардачка), убедитесь в отсутствии физических препятствий: отодвиньте защитные накладки, проверьте пространство за пластиковыми заглушками или декоративными кожухами. Используйте фонарик для тщательного осмотра труднодоступных зон, включая участки под рулевой колонкой и за центральной консолью.

Изучите документацию к конкретной модели и году выпуска – расположение может отличаться для ранних (до 2003) и поздних версий Daewoo Nexia. Проверьте VIN-код для уточнения спецификации: разъем иногда интегрирован в монтажный блок предохранителей (со стороны водителя или пассажира) или скрыт за приборной панелью.

Альтернативные методы поиска и подключения

Если визуальный осмотр не дал результатов:

• Прозвоните цепь – проверьте мультиметром контакты OBD-II (пины 16 (+12V) и 4-5 (масса) согласно распиновке).
• Используйте адаптер-удлинитель – некоторые модели имеют вынесенный порт, подключенный через кабель (ищите проводку, идущую от ЭБУ).

Типичные причины отсутствия	Действия
Демонтаж/неустановка на заводе	Сравните с идентичной моделью, проверьте VIN на специализированных форумах
Физическое повреждение	Осмотрите жгут проводов у ЭБУ (обычно за вещевым ящиком)
Модификации проводки	Проверьте наличие нештатных разъемов возле рулевой рейки или АКБ

При невозможности обнаружения обязательно выполните:

1. Диагностику через альтернативный интерфейс – подключитесь напрямую к контактам ЭБУ (требует знания распиновки контроллера).
2. Проверку целостности проводки между ЭБУ и предполагаемой зоной расположения порта.

Список источников

Статья подготовлена с использованием актуальных технических данных и практического опыта владельцев автомобилей Daewoo Nexia.

Для обеспечения точности информации были задействованы специализированные ресурсы, посвященные ремонту и диагностике данного автомобиля.

Информационные материалы

• Официальное руководство по эксплуатации и ремонту Daewoo Nexia
• Технические бюллетени производителя для моделей Nexia 1 поколения
• Публикации на специализированных автомобильных порталах (Drive2, Drom.ru)
• Тематические обсуждения на форумах владельцев Daewoo Nexia
• Видеообзоры диагностических разъемов на YouTube-каналах автоэлектриков
• Электрические схемы бортовой сети Nexia в сервисных мануалах
• Практические руководства по самостоятельной диагностике OBD-II

Видео: Дэу нексия дёргается находу.


• Как подобрать колеса по размеру для автомобиля

• Volkswagen Golf 4 - технические характеристики, фотографии и отзывы владельцев

• КамАЗ 5511 - история дорог на колёсах
