Диагностический разъем Опель Астра - типы, устройство, проверка

Статья обновлена: 18.08.2025

Электронные системы управления современных автомобилей требуют специализированных инструментов для выявления неисправностей.

Диагностический разъем Opel Astra служит ключевым интерфейсом между бортовой электроникой и диагностическим оборудованием.

Понимание его типов, конструкции и принципов работы критично для эффективного сканирования ошибок и анализа параметров.

В статье подробно рассматриваются эволюция разъемов на разных поколениях Astra, их распиновка и практические методы диагностики.

Роль разъёма OBD-II в современных автомобилях Opel Astra

Разъём OBD-II служит универсальным интерфейсом для подключения диагностического оборудования к электронным системам управления Opel Astra. Он обеспечивает прямой доступ к данным двигателя, трансмиссии, ABS, системам безопасности и бортовой электроники. Благодаря стандартизированной распиновке и протоколам связи (CAN, ISO, SAE J1850), разъём позволяет считывать коды неисправностей, параметры работы в реальном времени и показатели экологического контроля.

В Opel Astra разъём OBD-II обычно расположен в зоне водителя: под панелью приборов слева, за декоративной заглушкой или в районе рычага КПП. Его наличие упрощает взаимодействие с ЭБУ автомобиля независимо от года выпуска (с 2000-х годов), обеспечивая совместимость с мультибрендовыми сканерами. Это исключает необходимость поиска специализированных разъёмов производителя и сокращает время диагностики.

Ключевые функции в диагностике

Считывание ошибок: Расшифровка стандартизированных (P0, P2, U) и производительских (B, C) DTC-кодов из всех модулей.
Мониторинг параметров: Отображение в реальном времени:
- Оборотов двигателя и температуры ОЖ
- Расхода воздуха и положения дросселя
- Напряжения датчиков кислорода
- Статуса систем EVAP и EGR
Анализ готовности систем: Проверка выполнения условий для прохождения техосмотра (мониторы катализатора, лямбда-зондов).

Система	Примеры данных	Применение
Двигатель	Угол опережения зажигания, коррекция топлива	Оптимизация расхода, поиск пропусков зажигания
Трансмиссия	Положение селектора, давление масла	Диагностика пинков, пробуксовок
ABS/ESP	Скорость вращения колёс, статус датчиков	Анализ работы антиблокировочной системы

Для владельцев Opel Astra OBD-II значительно снижает затраты на обслуживание: базовую диагностику можно провести самостоятельно с помощью мобильного адаптера и приложения (например, OpelCom или универсальных OBD Auto Doctor). Сервисные центры используют разъём для комплексной проверки, программирования блоков управления и калибровки систем после ремонта. Отказоустойчивость подключения гарантирует точность данных даже при сбоях вторичных шин связи автомобиля.

Современные реализации OBD-II в Astra поддерживают расширенные функции: активацию тестовых режимов исполнительных механизмов (форсунок, клапанов), чтение уникальных идентификаторов VIN и калибровочных данных ЭБУ. Это превращает разъём в критически важный инструмент для поддержания технической исправности автомобиля на протяжении всего жизненного цикла.

Основные типы диагностических разъёмов на Astra G и Astra H

Диагностические разъёмы на Opel Astra G (1998-2004) и Astra H (2004-2009) соответствуют международному стандарту OBD-II, но отличаются поддерживаемыми протоколами связи и расположением в салоне автомобиля. Оба поколения используют 16-контактный разъём типа DLC (Data Link Connector) стандартной формы, однако набор электронных систем, доступных для сканирования, и способ обмена данными варьируются в зависимости от года выпуска и комплектации.

Ключевое различие заключается в переходе с устаревших протоколов на базе K-Line на современную CAN-шину. Astra G преимущественно использует K-Line, тогда как Astra H, особенно после 2006 года, активно внедряет CAN-протокол, что влияет на совместимость со сканерами и глубину диагностики. Расположение разъёма также изменено для удобства доступа.

Поколение	Тип разъёма	Основные протоколы	Расположение
Opel Astra G (T98)	OBD-II (16 pin)	ISO 9141-2 (K-Line) ISO 14230 (KWP2000)	Под панелью приборов, со стороны водителя (за декоративным кожухом выше педального узла)
Opel Astra H (A04)	OBD-II (16 pin)	ISO 15765-4 (CAN-Bus) – основной после 2006 г. ISO 14230 (KWP2000) – для отдельных модулей ISO 9141-2 (K-Line) – на ранних версиях (до 2006)	В нижней части центральной консоли, под пластиковой заглушкой у основания рулевой колонки (слева от руля)

Расположение диагностического порта в салоне Opel Astra

Диагностический разъем OBD-II в автомобилях Opel Astra располагается в зоне водительского места для обеспечения удобного доступа. Его точное положение зависит от года выпуска и поколения модели, но всегда находится в пределах рулевой колонки.

В большинстве модификаций порт скрыт от прямого обзора и требует визуального осмотра пространства под рулем. Для подключения сканера необходимо опуститься на уровень педального узла и обследовать участки вокруг кронштейна рулевой колонки.

Типичные места установки по поколениям

Astra G (1998-2004): Под пластиковой накладкой рулевой колонки слева, над педалью сцепления.
Astra H (2004-2014): В нише за откидной крышкой под рулем со стороны водительской двери.
Astra J/K (2009-н.в.): На вертикальной панели под рулем, левее блока управления светом.

В редких случаях на праворульных версиях порт может смещаться к центральной консоли. При поиске ориентируйтесь на характерную 16-пиновую трапециевидную форму разъема черного цвета.

Стандартная распиновка контактов разъёма OBD-II на Opel Astra

Диагностический разъём OBD-II в Opel Astra представляет собой 16-контактный порт стандарта SAE J1962, расположенный в зоне водительского места. Обычно его находят под панелью приборов слева от рулевой колонки, иногда за защитной крышкой или в районе педального узла.

Распиновка контактов унифицирована согласно глобальным нормам OBD-II, но для корректной диагностики систем Opel Astra требуется учитывать специфику протоколов обмена данными и назначение резервных линий. Основные цепи питания, заземления и шины данных строго регламентированы.

Таблица распиновки 16-пинового разъёма

Контакт	Назначение	Цвет проводки
1	Зарезервирован производителем	–
2	Шина J1850 Bus+ (PWM/VPW)	Жёлтый
3	Зарезервирован	–
4	Заземление кузова (Chassis Ground)	Чёрный
5	Сигнальное заземление (Signal Ground)	Коричневый
6	CAN High (ISO 15765-4)	Оранжевый
7	K-Line (ISO 9141-2)	Синий
8	Зарезервирован	–
9	Зарезервирован	–
10	Шина J1850 Bus- (PWM/VPW)	Зелёный
11	Зарезервирован	–
12	Зарезервирован	–
13	Зарезервирован	–
14	CAN Low (ISO 15765-4)	Жёлто-коричневый
15	L-Line (ISO 9141-2)	Белый
16	+12V постоянного питания (Battery Power)	Красный

Ключевые контакты для диагностики: Питание (16), заземление (4,5), CAN-шина (6,14) и K-Line (7). Протокол CAN является основным для обмена данными с ЭБУ двигателя, коробки передач и ABS. Контакт 7 (K-Line) может использоваться для доступа к дополнительным модулям.

Внимание: Для моделей Astra после 2003 года приоритетным является протокол CAN (контакты 6 и 14). Цвета проводки могут незначительно отличаться в зависимости от года выпуска и комплектации.

Назначение ключевых контактов (K-line, L-line, CAN-bus, питание)

Диагностический разъем Opel Astra содержит несколько критически важных контактов, обеспечивающих взаимодействие между электронными блоками управления (ЭБУ) автомобиля и внешним диагностическим оборудованием. Каждый контакт выполняет строго определенную функцию, обеспечивая передачу команд, данных и электропитания.

Понимание назначения этих контактов позволяет корректно проводить диагностику и избегать повреждений оборудования. Особое значение имеют линии передачи данных (K-line, L-line, CAN), контакты питания и заземления.

Назначение контактов

Основные контакты диагностического разъема OBD-II (16-pin):

Контакты 4 (GND) и 5 (Signal GND): Масса кузова и сигнальная масса. Обеспечивают нулевой потенциал для электрических цепей.
Контакт 16 (+12V): Питание от аккумуляторной батареи. Обеспечивает энергией диагностическое оборудование.

Ключевые линии передачи данных:

K-line (контакт 7)	Однонаправленная или двунаправленная линия (ISO 9141). Основной канал для диагностики ЭБУ двигателя, АКПП, ABS, подушек безопасности (SRS). Передает диагностические коды и параметры в реальном времени.
L-line (контакт 15)	Вспомогательная линия инициализации (ISO 9141). Используется для "пробуждения" ЭБУ перед началом диагностического сеанса по K-line. Не передает основные данные.
CAN-H (контакт 6)	Высокоскоростная шина (CAN High, ISO 15765). Передает дифференциальный сигнал (+) для обмена данными между современными ЭБУ (двигатель, трансмиссия, комбинация приборов).
CAN-L (контакт 14)	Низкий уровень шины CAN (CAN Low). Передает дифференциальный сигнал (-) в паре с CAN-H. Обеспечивает устойчивость к помехам.

Особенности взаимодействия: На автомобилях Opel Astra H (до 2009 г.) и более ранних моделях диагностика проводится преимущественно через K-line. Начиная с Opel Astra J (после 2009 г.) и новее, основной протокол – CAN-bus, хотя K-line часто сохраняется для совместимости. Неправильное подключение к контактам питания может вызвать короткое замыкание, а повреждение CAN-линий – нарушить работу электронных систем.

Типы диагностических адаптеров для подключения к Opel Astra

Для диагностики электронных систем Opel Astra используются адаптеры, преобразующие сигналы между диагностическим разъемом автомобиля и интерфейсом диагностического оборудования (ПК, сканер, мультимарочный прибор). Выбор адаптера определяется годом выпуска автомобиля, поколением ЭБУ и требуемым функционалом диагностики.

Ключевым критерием является поддержка протоколов связи, реализованных в конкретной модели Astra. Разные поколения автомобилей используют различные стандарты OBD (KWP2000, CAN, UART), что напрямую влияет на совместимость адаптера. Универсальные мультимарочные устройства обычно охватывают несколько протоколов, но для углубленной работы с узкоспециализированными системами Opel могут потребоваться оригинальные или специализированные решения.

Основные категории адаптеров

Адаптеры условно делятся на несколько групп по функциональности и совместимости:

Универсальные OBD-II сканеры (ELM327-based): Бюджетные устройства на базе чипа ELM327. Поддерживают базовые протоколы (ISO 9141-2, KWP2000, J1850 VPW/PWM, CAN 11/250 и 29/500). Подходят для чтения/сброса ошибок двигателя и АКПП на Astra с 2000 года (OBD-II совместимых), но имеют ограниченный доступ к модулям кузова, ABS, SRS и функциям кодирования.
Мультимарочные профессиональные сканеры: Устройства типа Launch, Autel, Delphi, Bosch. Имеют расширенную поддержку протоколов (включая CAN HS/MS, DoIP) и специализированное ПО для Opel. Позволяют глубоко диагностировать двигатель, трансмиссию, тормоза (ABS/ESP), подушки безопасности (SRS), иммобилайзер, климат-контроль, электронные блоки кузова (BCM) на моделях Astra H, J, K. Часто требуют подписки или покупки брендовых карт.
Адаптеры для работы с ПО Op-Com (Tech2):
- Оригинальный Tech2 - фирменный сканер GM с картриджами для Opel/Vauxhall. Обеспечивает полный доступ ко всем системам, программирование и кодирование, но дорог и сложен в обновлении.
- Клоны Tech2 (Tech2Win с коммутатором) - более доступные китайские аналоги, эмулирующие Tech2 на ПК через USB-коммутатор. Требуют настройки, могут быть нестабильны.
- Адаптеры OP-COM - компактные интерфейсы (часто USB) для работы с ПО Op-Com. Предназначены специально для Opel, Saab, Vauxhall. Дешевы, поддерживают большинство систем на Astra до ~2017 года (включая CAN), но функционал зависит от версии ПО и качества клона.
Диагностические комплексы с поддержкой DoIP (Ethernet): Профессиональные решения (например, Bosch MDI, VAS 6154) для новейших Astra (с ~2018 г.), где диагностика частично или полностью переведена на высокоскоростной Ethernet-интерфейс через разъем OBD-II. Требуют лицензионного ПО и высокой квалификации пользователя.

Важные аспекты выбора:

Критерий	Влияние на выбор адаптера
Поколение Astra	Astra G (1998-2004): KWP2000, OP-COM/Tech2 Astra H (2004-2009): CAN, OP-COM/Tech2 Astra J (2009-2015): CAN, OP-COM (ограниченно), мультимарочные сканеры Astra K (2015-2021): CAN, DoIP (частично), мультимарочные/профессиональные сканеры Astra L (2021-...): DoIP, профессиональные сканеры с лицензиями
Цели диагностики	Базовый OBD: ELM327 Расширенная диагностика/кодирование: OP-COM, Tech2(клон), мультимарочные сканеры Прошивка ЭБУ: профессиональные комплексы (MDI, VAS)
Тип ПО	Бесплатное (ScanMaster, OBD-Facile): ELM327 Специализированное (Op-Com, GDS2, DPS): OP-COM, Tech2, MDI/VAS Мультибрендовое (Launch X431, Autel): фирменные адаптеры сканера

Качество соединения и стабильность работы сильно зависят от корректности драйверов, версии прошивки адаптера и совместимости ПО с конкретной моделью Astra. Для старых автомобилей (Astra G/H) оптимальны OP-COM или клоны Tech2, для новых (Astra J/K/L) предпочтительнее современные мультимарочные сканеры или профессиональные решения с актуальными базами данных.

Стандартные шаги подключения сканера через разъём OBD

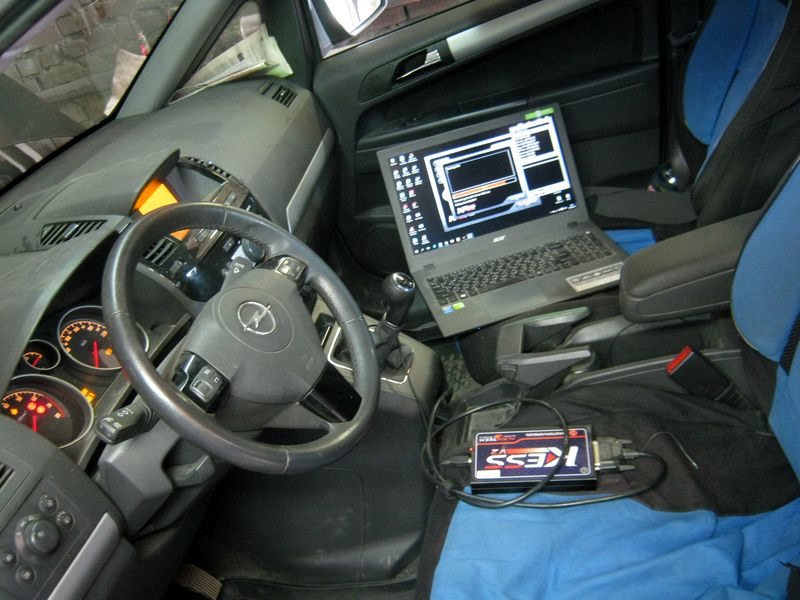

Процедура подключения диагностического оборудования к разъёму OBD-II на Opel Astra соответствует общепринятым стандартам, но требует учёта особенностей расположения колодки и специфики электронных систем автомобиля. Чёткое соблюдение последовательности обеспечивает корректное взаимодействие сканера с блоком управления двигателем (ECU) и другими модулями.

Перед началом диагностики убедитесь, что сканер поддерживает протоколы Opel (чаще CAN или ISO 9141-2), а аккумуляторная батарея автомобиля заряжена. Избегайте приложения излишних физических усилий при соединении коннекторов для предотвращения повреждения контактов.

Алгоритм подключения и диагностики

Локализация разъёма: Найти 16-контактный колодок OBD-II стандарта SAE J1962. В Opel Astra H/J (2004-2015) он обычно расположен:
- Под панелью приборов со стороны водителя
- За защитной крышкой слева от рулевой колонки
Подготовка оборудования:
- Выключить зажигание автомобиля
- Проверить совместимость диагностического адаптера с моделью Astra
- Активировать ПО сканера на ноутбуке/планшете
Физическое подключение:
- Совместить ключ-ориентир на коннекторе сканера с пазом разъёма OBD
- Плавно вставить штекер до фиксации без перекоса
Инициализация связи:
- Перевести ключ зажигания в положение «ON» (без запуска ДВС)
- Дождаться завершения самодиагностики приборной панели
- Активировать функцию подключения в программном обеспечении сканера
Выбор параметров диагностики:
- Указать марку Opel, модель Astra и год выпуска
- Подтвердить тип протокола связи (автоопределение или ручной выбор)
Считывание данных:
- Запустить сканирование ошибок через меню «Read DTC»
- Просмотреть live-данные датчиков в режиме реального времени
- Проанализировать расшифрованные коды неисправностей
Завершение работы:
- Сохранить отчёт диагностики при необходимости
- Выключить зажигание автомобиля
- Отсоединить сканер от OBD-разъёма

Распространённые ошибки при подключении диагностического оборудования

Неправильное подключение сканера к диагностическому разъёму Opel Astra приводит к сбоям связи, искажению данных или полному отсутствию доступа к электронным блокам управления. Эти ошибки часто вызваны невнимательностью, использованием неподходящего оборудования или игнорированием технических особенностей конкретной модели.

Типичные промахи возникают как на физическом уровне (механическое повреждение контактов), так и при настройке ПО (неверный протокол связи). Понимание распространённых недочётов позволяет избежать ложных диагнозов и предотвратить риски повреждения бортовой электроники.

Критические ошибки подключения

Несовместимость адаптера – Попытка использовать устаревшие OBD-I сканеры для моделей после 2000 года (требуется OBD-II) или оборудование без поддержки протоколов Opel (KWP2000/ CAN).
Механическое повреждение разъёма – Приложение чрезмерного усилия при подключении, приводящее к деформации контактов или корпуса 16-пиновой колодки.
Игнорирование питания бортовой сети – Диагностика при напряжении аккумулятора ниже 11.5V вызывает сбои связи и ошибки в ECU.
Загрязнение контактов – Окисление или коррозия пинов разъёма (особенно контакта 16 – +12V) нарушает передачу сигнала.

Ошибки настройки ПО:

Выбор неверного протокола связи (например, ISO 9141 вместо CAN для Astra H/J)
Отключение зажигания во время диагностической сессии
Использование устаревшего ПО сканера без обновлений для конкретной модификации ЭБУ

Важно: Для моделей до 1998 года с разъёмом GM-12 pin требуется специальный переходник на OBD-II и ручной подбор протокола (ALDL). Отсутствие адаптера – частая причина неудач.

Диагностика типовых неисправностей разъёма

Неисправности диагностического разъёма Opel Astra напрямую влияют на качество связи между ЭБУ и сканером. Механические повреждения или коррозия контактов приводят к сбоям при считывании ошибок, некорректным показаниям параметров или полному отсутствию связи. Регулярная проверка целостности разъёма обязательна при любых проблемах с диагностикой.

Основные дефекты физически проявляются в потере фиксации штекера сканера, хаотичном прерывании соединения или визуально заметных изменениях состояния пинов. Тщательный осмотр позволяет локализовать проблему до начала сложных проверок электронных систем автомобиля.

Люфт штекера

Возникает из-за износа пластиковых фиксаторов корпуса или деформации металлических защёлок. Признаки:

Сканер теряет связь при малейшем движении кабеля
Штекер свободно качается в гнезде без характерного щелчка
Требуется ручная фиксация разъёма во время диагностики

Диагностика:

Визуально оценить целостность боковых фиксаторов
Проверить усилие при подключении/отключении штекера
Попытаться раскачать подключённый сканер из стороны в сторону

Окисление контактов

Появляется при попадании влаги или длительной эксплуатации в агрессивной среде. Симптомы:

Сканер определяет связь с ЭБУ, но данные передаются с помехами
На поверхности пинов видны белые/зелёные отложения
Контактные площадки имеют тёмный налёт или точечную коррозию

Диагностика:

Осмотреть пины при ярком освещении (использовать фонарик)
Проверить состояние контактов на глубине гнезда зеркальцем
Протестировать сопротивление между соседними контактами мультиметром

Использование порта для считывания ошибок двигателя и других систем

Диагностический разъем Opel Astra служит ключевым интерфейсом для подключения сканирующего оборудования к электронным блокам управления (ЭБУ) автомобиля. Через этот порт осуществляется доступ к данным в реальном времени, журналам неисправностей и параметрам адаптации всех интегрированных систем.

Для считывания кодов ошибок требуется совместимый диагностический сканер или адаптер с поддержкой протоколов OBD-II (для моделей после 2000 года) либо более ранних стандартов Opel (например, KWP2000). Подключение устройства к разъему позволяет инициировать диалог между оборудованием и ЭБУ двигателя, трансмиссии, ABS, SRS, климат-контроля и других узлов.

Процедура диагностики

Базовые этапы работы с портом:

Локализация разъема (обычно в районе рулевой колонки или панели предохранителей)
Подключение совместимого сканера при выключенном зажигании
Активация режима диагностики после включения зажигания
Выбор целевого ЭБУ в меню сканирующего устройства

Интерпретация данных осуществляется через ПО сканера:

Коды неисправностей (DTC) расшифровываются по стандартизированным таблицам (P0xxx, U0xxx и др.)
Стоп-кадры (Freeze Frame) фиксируют параметры двигателя в момент возникновения ошибки
Графики динамических показателей (обороты, температура, напряжение датчиков) помогают выявить скрытые дефекты

Тип данных	Примеры	Применение
Активные ошибки	P0300 (пропуски зажигания)	Требуют немедленного устранения
Исторические ошибки	U2105 (проблемы CAN-шины)	Анализ повторяющихся сбоев
Параметры в реальном времени	Лямбда-коррекция, угол опережения	Проверка корректности работы систем

После ремонта через порт выполняется сброс ошибок и адаптационных параметров. Важно учитывать, что для глубокой диагностики систем впрыска или автоматической коробки передач может потребоваться специализированное ПО (например, Tech2 или OP-COM).

Безопасное отключение диагностического оборудования от разъёма Opel Astra

Некорректное отсоединение сканера или адаптера от диагностического разъёма (OBD-II) Opel Astra может привести к программным сбоям в электронных блоках управления (ЭБУ), повреждению контактов колодки или возникновению ложных ошибок в памяти системы. Всегда завершайте процедуру чтения/стирания ошибок и выходите из специализированного ПО перед физическим отключением кабеля.

Убедитесь, что зажигание автомобиля полностью выключено (ключ извлечён из замка или нажата кнопка STOP в системах с Keyless). Это разрывает питание на диагностическом разъёме и предотвращает скачки напряжения при манипуляциях с контактами. Не допускается выдёргивание штекера под нагрузкой во время активной передачи данных между оборудованием и ЭБУ.

Последовательность безопасного отключения

Строго соблюдайте следующий порядок действий:

В интерфейсе диагностического ПО на компьютере или планшете нажмите кнопку "Завершить сеанс", "Выход" или "Отключить устройство".
Дождитесь подтверждения в ПО о прекращении связи с ЭБУ (надпись "Соединение разорвано" или аналогичная).
Выключите зажигание автомобиля и извлеките ключ из замка (для Keyless – нажмите кнопку STOP).
Аккуратно возьмитесь за корпус разъёма диагностического оборудования, а не за кабель.
Плавно потяните штекер строго вдоль оси разъёма без перекоса и боковых усилий.

Критические ошибки при отключении:

Резкое выдёргивание кабеля – риск сломать фиксатор разъёма или погнуть контакты.
Отсоединение при включённом зажигании – может вызвать сбой в работе иммобилайзера или контроллера АКПП.
Отключение во время прошивки ЭБУ – гарантированно выводит блок из строя.
