Диагностический разъем Рено Логан - место, применение, чтение ошибок

Статья обновлена: 18.08.2025

Современные автомобили оснащены электронными системами управления, требующими точной диагностики при неисправностях.

Диагностический разъем Рено Логан обеспечивает доступ к бортовому компьютеру для считывания ошибок и анализа параметров двигателя, трансмиссии и других узлов.

Знание расположения разъема, правил подключения сканера и интерпретации полученных данных позволяет оперативно выявлять проблемы и контролировать состояние автомобиля.

Точное расположение диагностического разъема

Диагностический разъем (OBD-II) в автомобилях Рено Логан поколений 2004-2015 и 2015-н.в. находится в салоне, в зоне водительского места. Его расположение унифицировано для упрощения доступа при подключении сканера.

Чтобы найти колодку, опустите взгляд вниз от рулевой колонки. Коннектор скрыт в нише за пластиковой панелью приборов, непосредственно над педалями. Фиксация осуществляется защелкой, предотвращающей случайное отсоединение кабеля.

Пошаговый алгоритм поиска

1. Сядьте на водительское сиденье
2. Визуально исследуйте пространство под рулевой колонкой
3. Сместите взгляд к области сращения центральной консоли и приборного щитка
4. Обнаружьте прямоугольный порт размером 4×2 см с 16 контактами
5. При необходимости используйте фонарик для подсветки затемненной зоны

Поколение	Особенности расположения
Logan I (2004-2015)	Смещен к центру консоли, вертикальная ориентация
Logan II (2015-н.в.)	Ближе к блоку предохранителей, горизонтальное крепление

Важно: Убедитесь, что ключ зажигания вынут перед подключением сканера. Коннектор стандарта OBD-II имеет трапециевидную форму и маркировку "DIAG" на защитной шторке.

Поиск порта в моделях первого поколения (2004-2015)

В автомобилях Renault Logan первого поколения (2004-2015 гг.) диагностический разъем OBD-II расположен в салоне в зоне водительского места. Он закреплен на металлическом кронштейне под рулевой колонкой, скрытый пластиковой обшивкой приборной панели.

Для доступа к порту необходимо опуститься на уровень педального узла и осмотреть пространство над блоком предохранителей. Разъем ориентирован контактами вверх, что усложняет визуальный поиск без дополнительного освещения.

Алгоритм обнаружения порта

1. Отключите зажигание и установите руль в крайнее нижнее положение
2. Левой рукой отодвиньте пластиковый кожух под рулевой колонкой вниз
3. Фонариком исследуйте область над педалью тормоза:
   • Ищите прямоугольное гнездо 16x4 см
   • Ориентируйтесь на характерный фиксатор-защелку сверху
4. При обнаружении отсоедините разъем от крепежной клипсы (потягом вниз)

Важно: В моделях 2004-2008 гг. порт может быть частично закрыт жгутом проводки – аккуратно отведите провода в сторону. На рестайлинговых версиях (после 2009 г.) доступ упрощен благодаря переносу крепления на 10 см ближе к педальному узлу.

Местонахождение диагностического разъема в Рено Логан II (2015-н.в.)

В автомобилях Рено Логан второго поколения (выпуск с 2015 года) диагностический разъем OBD-II расположен в нижней части панели приборов, в зоне водительского сиденья. Он находится под рулевой колонкой, что обеспечивает удобный доступ для подключения сканера без необходимости разбирать элементы салона.

Чтобы визуально обнаружить разъем, необходимо опустить взгляд вниз от рулевого колеса, сместившись к центральной консоли. Порт закреплен на пластиковой основе панели и обычно не прикрыт декоративными элементами. Его ориентация – горизонтальная, что позволяет легко вставить диагностический адаптер.

Пошаговая инструкция поиска

• Сядьте на водительское сиденье.
• Наклонитесь вперед и посмотрите под рулевую колонку.
• Сканируйте область над педалями (ближе к бардачку).
• Найдите черный пластиковый трапециевидный порт размером ~4×2 см.
• На корпусе разъема присутствует характерная крышка-шторка.

Цвет корпуса	Черный
Количество контактов	16 pin (стандарт OBD-II)
Особенности	Горизонтальное крепление, защитная заслонка

Важно: В некоторых комплектациях порт может частично закрываться пластиковой накладкой. Для доступа аккуратно отодвиньте ее пальцами. Избегайте применения силы, чтобы не повредить крепления.

Необходимый инструмент: выбор совместимого сканера

Ключевым условием успешной диагностики Рено Логан является правильный выбор адаптера, способного корректно взаимодействовать с электронными блоками управления (ЭБУ) автомобиля. Несовместимое оборудование либо не распознает протоколы обмена данными, либо выдаст некорректные показания, что сделает процедуру бессмысленной.

Учитывайте поколение вашего автомобиля: модели до 2015 года (1-я генерация) преимущественно используют протокол K-Line (ISO 9141-2), тогда как более новые версии (2-я генерация) перешли на CAN-шину (ISO 15765). Для универсальности предпочтительны мультибрендовые сканеры с поддержкой обоих стандартов.

Критерии выбора устройства

• Поддержка протоколов: обязательна совместимость с ISO 9141-2 (K-Line) и ISO 15765 (CAN).
• Поколение авто: для Логан 2004-2014 гг. достаточно K-Line, для 2015+ – CAN + K-Line (для диагностики отдельных узлов).
• Функционал: чтение/сброс ошибок, просмотр параметров в реальном времени, кодирование компонентов.

Примеры совместимых решений:

Тип сканера	Примеры моделей	Особенности
Профессиональные мультимарочные	Launch X431, Autel MaxiCOM	Полная поддержка ЭБУ двигателя, АБС, подушек безопасности
Бюджетные OBD2-адаптеры	ELM327, Vgate iCar Pro	Базовый функционал для двигателя (требует проверки совместимости ПО)
Специализированное ПО + адаптер	Renault CAN Clip (оригинал), DDT4All с ELM327	Максимальная точность, но сложная настройка

Важно! Дешевые клоны ELM327 часто некорректно работают с K-Line на Логанах. Для чтения ошибок АБС, AIRBAG или иммобилайзера даже профессиональные сканеры требуют дополнительных патч-кордов к диагностическому разъему.

Подготовка к диагностике: включение зажигания

Перед подключением сканера к диагностическому разъему OBD-II Рено Логан убедитесь, что ключ зажигания находится в положении "OFF". Это исключает риск скачков напряжения при соединении контактов разъема с диагностическим оборудованием.

После подключения адаптера поверните ключ в положение "ON" (MAR) – приборная панель должна активироваться, загорятся контрольные лампы. Не запускайте двигатель, иначе диагностика перейдет в режим реального времени, что не требуется для считывания ошибок.

Порядок действий после включения зажигания

1. Дождитесь завершения самодиагностики бортовой системы (погаснут индикаторы Check Engine, ABS, Airbag).
2. Запустите диагностическую программу на ПК/смартфоне.
3. Выберите протокол связи ISO 14230 (KWP2000) в настройках ПО.
4. Инициируйте сканирование электронных блоков (ECU) через интерфейс программы.

Если оборудование не обнаруживается:

• Проверьте плотность соединения адаптера с разъемом.
• Убедитесь, что зажигание включено повторно.
• Перезапустите диагностическое приложение.

Положение ключа	Действие системы	Статус диагностики
OFF	Питание отключено	Подключение адаптера
ON (MAR)	Активация ECU, самопроверка	Чтение/очистка ошибок
START	Работа двигателя	Анализ параметров в реальном времени

Правильное подключение адаптера ELM327

Диагностический разъем OBD-II на Рено Логан расположен в нижней части панели приборов со стороны водителя, под рулевой колонкой. Для доступа необходимо опустить голову ниже уровня руля и осмотреть пространство над педалями – прямоугольный 16-пиновый разъем обычно фиксируется пластиковым кронштейном.

Перед подключением убедитесь, что зажигание автомобиля выключено. Возьмите адаптер ELM327 и совместите его коннектор с разъемом OBD-II – направляющие пазы исключают неправильную ориентацию. После плотной фиксации адаптера включите зажигание (запуск двигателя не обязателен).

Последовательность действий для связи с ПО

1. Активируйте Bluetooth или Wi-Fi на смартфоне/планшете (в зависимости от версии адаптера)
2. Запустите диагностическое приложение (Torque, OpenDiag, ELM327)
3. В настройках программы выберите тип подключения:
   • Bluetooth-модели – выполните сопряжение с устройством (стандартный PIN: 1234 или 0000)
   • Wi-Fi-версии – подключитесь к сети адаптера (SSID и пароль указаны в инструкции)
4. В параметрах связи укажите протокол:

   Рено Логан до 2015 г.	ISO 9141-2
   Логан после 2015 г.	CAN 11 bit (500 kbps)

5. Инициируйте сканирование ЭБУ – при успешном соединении на экране отобразится список доступных модулей

Типичные ошибки подключения: отсутствие индикации на адаптере свидетельствует о неисправности предохранителя F5 (10А) в монтажном блоке салона, а невозможность соединения с ПО чаще вызвана неправильным выбором протокола в настройках или использованием нелицензионных клонов ELM327.

Настройка связи сканера с ЭБУ автомобиля

Перед началом диагностики убедитесь, что зажигание включено (двигатель можно не запускать), а адаптер надежно зафиксирован в OBD-II разъеме. Подключите сканирующее устройство (ноутбук, планшет или автосканер) к адаптеру через USB, Bluetooth или Wi-Fi в зависимости от модели.

Запустите диагностическое ПО (например, ELM327, Renault CAN Clip или мобильное приложение). Выберите в настройках программы: протокол связи ISO 9141-2 (для Логан до 2008 г.) или ISO 15765 CAN (для моделей после 2009 г.), тип ЭБУ – двигатель (ECU), а также скорость передачи данных 9600 либо 10400 Бод для старых версий.

Последовательность подключения

1. Активируйте в ПО функцию "Поиск устройств" или "Подключить"
2. При ручном выборе укажите:
   • Марка: Renault
   • Модель: Logan
   • Год выпуска
   • Тип двигателя
3. Подтвердите автоматическое определение ЭБУ при запросе ПО

Типичные ошибки	Решение
"Связь не установлена"	Проверьте плотность контактов в разъеме, перезагрузите ПО
"Неверный протокол"	Смените протокол связи в настройках
"Нет ответа от ECU"	Включите зажигание, проверьте предохранитель F3 (10А) в салоне
Сканирование прерывается	Отключите энергоемкие потребители (печка, фары)

При успешном соединении ПО отобразит VIN, номер ЭБУ и доступные системы для диагностики. Для чтения ошибок двигателя выберите раздел Engine ECU → DTC Codes. Убедитесь, что в настройках ПО активирована опция "Автоопределение параметров".

Активация режима диагностики двигателя

Для активации диагностического режима найдите 16-контактный разъем OBD-II, расположенный под панелью приборов со стороны водителя. Ориентируйтесь на пространство над педалями или за защитной крышкой слева от рулевой колонки. Разъем имеет трапециевидную форму и стандартную маркировку.

Подключите совместимый сканер ELM327 (например, Bluetooth, Wi-Fi или проводной) в диагностический порт до характерного щелчка фиксатора. Убедитесь, что зажигание автомобиля выключено перед соединением устройств для предотвращения сбоев инициализации.

Процедура запуска диагностики

Выполните следующие действия последовательно:

1. Поверните ключ зажигания в положение "ON" (без запуска двигателя)
2. Активируйте ПО для диагностики на смартфоне/ПК (Torque Pro, Renault CAN Clip и т.д.)
3. Выберите тип подключения (Bluetooth, USB или Wi-Fi)
4. Дождитесь автоматического сопряжения устройств (индикация на адаптере)
5. В программе укажите протокол ISO 14230-4 KWP (5 baud) или "Автоопределение"

При успешном соединении на экране ПО отобразятся параметры ЭБУ:

• Идентификационный номер двигателя
• Версия прошивки блока управления
• Калибровочные данные

Индикатор	Значение
Зеленый светодиод	Питание адаптера
Синий светодиод (мигает)	Обмен данными с ЭБУ

При невозможности установить связь проверьте целостность предохранителя F9 (15А) в монтажном блоке салона. Убедитесь, что диагностический разъем не имеет механических повреждений контактов и загрязнений.

Проверка коробки передач и ABS через диагностический разъем

Подключите совместимый сканер ELM327 или дилерское оборудование к 16-контактному разъему OBD-II под панелью рулевой колонки при выключенном зажигании. Включите зажигание, запустите диагностическую программу на ПК/смартфоне и установите связь с ЭБУ, выбрав протокол ISO 9141-2 или K-Line для моделей до 2015 года.

После успешного соединения перейдите в разделы "Трансмиссия" (для АКПП) и "ABS/ESP" (для тормозной системы). Проверка требует анализа текущих параметров и чтения кодов неисправностей, сохраняя двигатель в рабочем состоянии при прогреве коробки до 70-80°C.

Диагностика автоматической коробки передач

1. Считайте коды ошибок в разделе Transmission Control Module (P0700-P0799)
2. Проверьте параметры в реальном времени:
   • Положение селектора
   • Температура масла ATF
   • Скорости вращения входного/выходного валов
   • Фактическое и целевое давление в магистралях
3. Выполните тест соленоидов через меню Активации компонентов
4. Сравните показания с нормативами:

   Параметр	Норма
   Температура ATF	70-95°C
   Разница скоростей валов	< 50 об/мин
   Давление линии	3.5-4.5 бар (холостой ход)

Диагностика системы ABS/ESP

1. Проверьте коды неисправностей в модуле Anti-lock Braking System (C0100-C0299)
2. Контролируйте в реальном времени:
   • Скорости вращения всех колес (должны совпадать при прямолинейном движении)
   • Состояние датчиков Холла
   • Напряжение питания модуля ABS (12.5-14.8V)
   • Статус клапанов гидроблока
3. Запустите тест насоса ABS через сервисное меню
4. Проверьте калибровку датчиков:

   Параметр	Норма
   Зазор датчика ABS	0.3-1.1 мм
   Сопротивление датчика	800-1400 Ом
   Амплитуда сигнала	> 200 мВ

Процедура сканирования подушек безопасности (SRS)

Подключите совместимый диагностический сканер к 16-контактному разъёму OBD-II, расположенному под панелью управления со стороны водителя. Для доступа к разъёму потребуется опустить защитную крышку, закреплённую на клипсах. Убедитесь, что зажигание автомобиля выключено перед подключением оборудования.

После соединения сканера с разъёмом включите зажигание (положение ON), но не запускайте двигатель. Активируйте диагностическую программу на устройстве и выберите в меню модуль "SRS" или "Airbag". Дождитесь завершения автоматического считывания кодов неисправностей – процесс занимает 30-120 секунд.

Анализ и интерпретация результатов

Сканер отобразит коды ошибок в формате BXXXX, где Х – цифры/буквы. Основные категории:

• B1xxx – Неисправности подушки водителя (цепь, сопротивление)
• B2xxx – Ошибки подушки пассажира
• B00xx – Проблемы датчиков удара (например: B0020 – Driver Squib Circuit)
• Uxxxx – Сбои связи между модулями

Примеры критических ошибок:

Код	Описание	Последствия
B1000	Обрыв цепи подушки водителя	Невозможность срабатывания
B1015	Короткое замыкание в цепи пассажирской подушки	Постоянная подсветка лампы SRS

После диагностики выполните действия:

1. Зафиксируйте коды в журнале
2. Очистите ошибки через меню сканера
3. Перезапустите систему SRS (выключите зажигание на 60 секунд)
4. Проверьте, возвращаются ли ошибки после повторного сканирования

Важно! Не отключайте АКБ при активном модуле SRS – это может вызвать ложные срабатывания. Для сброса постоянных ошибок требуется ремонт неисправных компонентов перед очисткой памяти.

Чтение кодов неисправностей: пошаговая инструкция

Электронный блок управления (ЭБУ) Рено Логан фиксирует отклонения в работе систем автомобиля, сохраняя соответствующие коды ошибок в память. Для доступа к этой информации требуется совместимый диагностический сканер или адаптер, подключаемый к OBD-II разъему.

Процедура считывания позволяет получить численно-буквенные комбинации, указывающие на конкретную неисправность или зону проблемы. Коды разделяются на текущие (активные) и сохраненные в истории (память ЭБУ сохраняет их даже после устранения причины).

Порядок действий

1. Подготовка автомобиля: Заглушите двигатель, откройте доступ к диагностическому разъему (расположен под панелью приборов со стороны водителя, ниже рулевой колонки).
2. Подключение оборудования: Вставьте штекер сканера/адаптера в разъем OBD-II. Включите зажигание (положение "ON") без запуска двигателя.
3. Инициализация связи: Запустите диагностическое ПО на сканере или подключенном устройстве (смартфоне/ноутбуке). Выберите марку Renault, модель Logan и год выпуска.
4. Сканирование систем: Перейдите в раздел меню "Чтение ошибок" или "DTC Codes". Запустите процедуру автоматического опроса контроллеров.
5. Фиксация результатов: Дождитесь завершения сканирования. Запишите все показанные коды в формате Буква + 4 цифры (пример: P0171, U1000, C0040). Обратите внимание на статус ошибок ("Текущая", "История").
6. Дополнительные данные: Используйте опцию "Freeze Frame" для просмотра условий сохранения ошибки (обороты двигателя, температура, скорость в момент сбоя).

После завершения диагностики выключите зажигание и отсоедините сканер. Не интерпретируйте коды без учета контекста: один код может указывать на несколько потенциальных причин неисправности.

Типы ошибок: расшифровка значений P, C, U, B

Коды ошибок в диагностической системе Renault Logan стандартизированы и начинаются с буквы, указывающей на категорию неисправности. Четыре основных типа – P, C, U, B – помогают быстро локализовать проблемную зону автомобиля. Каждый тип объединяет тысячи конкретных ошибок, где первая буква определяет систему, а последующие цифры уточняют конкретный сбой.

Расшифровка этих категорий критична для понимания, какой модуль или узел требует внимания. Например, ошибки серии P связаны с двигателем, а коды B указывают на кузовные системы. Знание категории позволяет сузить круг диагностики и эффективно интерпретировать данные сканера.

Детальная расшифровка категорий

Буквенный код	Категория неисправности	Основные системы
P (Powertrain)	Трансмиссия и двигатель	Система впрыска, зажигания, выпуска, ЭБУ двигателя, коробка передач, топливная система
C (Chassis)	Шасси	ABS, ESP, тормозная система, усилитель руля, подвеска (если есть электронные компоненты)
U (Network)	Сетевое взаимодействие	Ошибки обмена данными между ЭБУ (CAN-шина), проблемы связи модулей, сбои протоколов
B (Body)	Кузовные системы	Центральный замок, стеклоподъемники, кондиционер, подушки безопасности, приборная панель, освещение

Важные нюансы при интерпретации:

• Коды типа P0xxx относятся к стандартизированным (SAE/ISO) ошибкам двигателя/трансмиссии.
• Коды P1xxx, C1xxx, U1xxx, B1xxx часто специфичны для Renault и требуют мануалов производителя.
• Ошибки U часто возникают при отключении АКБ или сбоях питания и могут исчезать после сброса.
• Коды B не всегда указывают на поломку – иногда это срабатывание защиты (например, при перегрузке цепи стеклоподъемника).

Анализ стоп-кодов (мгновенных и исторических)

Мгновенные стоп-коды (Active/Pending) отражают актуальные неисправности, которые возникают в текущем цикле работы двигателя или электронных систем. Они требуют немедленной диагностики, так как влияют на производительность, расход топлива или безопасность движения. Эти коды сопровождаются загоранием контрольной лампы неисправности (Check Engine) на приборной панели.

Исторические стоп-коды (Stored/Intermittent) фиксируют ошибки, возникавшие ранее, но не проявляющиеся в момент диагностики. Они сохраняются в памяти ЭБУ после исчезновения проблемы (например, из-за временного сбоя датчика). Хотя такие ошибки не активируют Check Engine, их анализ помогает выявить скрытые или периодические неполадки.

Порядок работы с кодами через OBD-II разъем

Для считывания обоих типов кодов выполните:

1. Подключите диагностический сканер к 16-пиновому разъему OBD-II (расположен под панелью руля справа от педального узла).
2. Включите зажигание без запуска двигателя.
3. Через меню сканера выберите опции:
   • «Active Codes» – для мгновенных ошибок
   • «Stored Codes» – для исторических данных

Расшифровка структуры кодов:

Пример кода	Буква	Первая цифра	Вторая цифра	Последние две цифры
P0301	P (Powertrain)	0 (стандарт OBD)	3 (система зажигания)	01 (пропуски воспламенения в 1 цилиндре)
U1000	U (Сеть)	1 (производитель)	0 (общая шина CAN)	00 (сбой коммуникации)

Критические действия после считывания:

• Для мгновенных кодов: проверьте соответствующие датчики, провода и исполнительные механизмы.
• Для исторических кодов: проанализируйте условия возникновения (холодный пуск, высокая влажность и т.д.) и проведите тестирование компонентов.
• После устранения неисправностей обязательно сотрите коды через функцию «Clear Codes» на сканере.

Код P0300: пропуски зажигания - причины

Код ошибки P0300 указывает на случайные или множественные пропуски воспламенения топливовоздушной смеси в цилиндрах, которые фиксируются блоком управления двигателем (ЭБУ). Это серьезная неисправность, требующая немедленной диагностики, так как приводит к потере мощности, повышенному расходу топлива, тряске двигателя и ускоренному износу катализатора.

Основные причины возникновения P0300 на Рено Логан делятся на несколько категорий. Для точного определения источника проблемы рекомендуется проверить сопутствующие коды ошибок, проанализировать данные стоп-кадра и провести комплексную диагностику систем двигателя.

Распространенные причины пропусков зажигания

• Система зажигания
  • Неисправные свечи зажигания (нагар, трещины, неправильный зазор)
  • Пробой высоковольтных проводов или их наконечников
  • Дефектные катушки зажигания (на 16-клапанных моторах)
• Топливная система
  • Загрязненные топливные форсунки или их негерметичность
  • Низкое давление топлива (износ бензонасоса, забитый фильтр)
  • Некачественное топливо (низкое октановое число, вода в бензине)
• Подача воздуха
  • Подсос неучтенного воздуха (трещины в патрубках, негерметичность впускного коллектора)
  • Загрязнение дроссельной заслонки
  • Неисправность датчика массового расхода воздуха (ДМРВ)
• Механические проблемы двигателя
  • Низкая компрессия в цилиндрах (износ поршневых колец, прогар клапанов)
  • Неправильная регулировка зазоров клапанов (на 8-клапанных двигателях)
  • Износ ремня ГРМ или цепи (смещение фаз газораспределения)
• Электроника и датчики
  • Выход из строя датчика положения коленвала (ДПКВ)
  • Неисправность датчика кислорода (лямбда-зонд)
  • Проблемы с модулем управления двигателем (ЭБУ) или его проводкой

Ошибка P0171: бедная смесь - диагностика

Ошибка P0171 указывает на обедненную топливовоздушную смесь (недостаток топлива или избыток воздуха) в банке 1 двигателя. Система управления двигателем (ЭБУ) фиксирует это отклонение, основываясь на данных от кислородного датчика (лямбда-зонда), который регистрирует избыток кислорода в выхлопных газах.

Причины P0171 могут быть разнообразны: от утечек воздуха до проблем с подачей топлива или неверных показаний датчиков. Точная диагностика требует последовательной проверки всех возможных источников проблемы.

Методы диагностики

1. Проверка на утечки воздуха:

• Визуальный осмотр: Тщательно проверьте все резиновые патрубки впускного тракта (от воздушного фильтра до дроссельного узла и впускного коллектора) на предмет трещин, разрывов, потертостей или неплотного соединения.
• Проверка герметичности:
  1. Запустите двигатель и дайте ему поработать на холостом ходу.
  2. Распылите средство для очистки карбюратора (например, CarbCleaner) или легковоспламеняющуюся жидкость (с осторожностью!) на стыки патрубков, впускного коллектора, вакуумные шланги, уплотнения форсунок.
  3. Слушайте изменение оборотов двигателя. Резкое повышение оборотов при распылении на конкретный участок укажет место утечки.

2. Проверка топливной системы:

• Давление топлива: Подключите манометр к топливной рампе. Сравните измеренное давление на холостом ходу и при резком открытии дросселя с нормой для Рено Логан (обычно ~3.5-4.0 бар). Падение давления ниже нормы или его просадка при нагрузке указывает на неисправность топливного насоса, забитого фильтра или регулятора давления.
• Состояние топливного фильтра: Замените фильтр, если его состояние вызывает сомнения или пробег с последней замены превышает 30-40 тыс. км.
• Производительность форсунок: Проверьте сопротивление форсунок (номинал ~12-16 Ом) на обрыв/замыкание. Оцените равномерность распыла и производительность на стенде (может потребоваться снятие рампы). Загрязненные форсунки промойте.

3. Проверка датчиков:

Датчик	Проверка	Возможное влияние на P0171
Датчик массового расхода воздуха (ДМРВ)	Показания на холостом ходу (обычно 8-12 кг/ч), при резком открытии дросселя. Сравните с эталоном для вашего двигателя. Загрязнение или неисправность ДМРВ приводит к неверному расчету количества воздуха.	Заниженные показания = бедная смесь
Датчик температуры охлаждающей жидкости (ДТОЖ)	Проверьте сопротивление датчика при разных температурах (холодный/горячий двигатель) согласно таблице спецификаций. Неверные показания (например, ЭБУ "думает", что двигатель холодный, когда он горячий) нарушают коррекцию смеси.	Завышенные показания температуры = уменьшение впрыска топлива
Кислородный датчик (Лямбда-зонд)	Анализируйте сигнал (напряжение) с помощью сканера или осциллографа. Исправный датчик должен быстро переключаться между ~0.1В (бедная смесь) и ~0.9В (богатая смесь). Медленная реакция или заниженный сигнал могут быть *следствием* бедной смеси, а не причиной P0171.	Неисправный датчик может давать ложную информацию, но чаще он лишь фиксирует проблему.

4. Дополнительные проверки:

• Система улавливания паров топлива (EVAP): Проверьте клапан продувки адсорбера на предмет заклинивания в открытом состоянии. Это может приводить к подсосу паров топлива во впуск, нарушающему смесеобразование.
• Состояние свечей зажигания: Сильно белый налет на изоляторе может косвенно подтверждать хронически бедную смесь.
• Качество топлива: Использование некачественного бензина с низким октановым числом или примесями может косвенно влиять.

Расшифровка P0340: неисправность датчика распредвала

Ошибка P0340 указывает на сбой в цепи датчика положения распределительного вала (ДПРВ) или неверные сигналы от него. Этот датчик критичен для синхронизации впрыска топлива и зажигания, определяя позицию распредвала относительно коленвала.

При отсутствии корректных данных ЭБУ переходит в аварийный режим, используя сигналы датчика коленвала. Это приводит к увеличению расхода топлива, снижению мощности, нестабильному запуску и повышенной токсичности выхлопа.

Основные причины возникновения P0340

• Механические повреждения датчика: Трещины корпуса, загрязнение магнитного элемента металлической стружкой.
• Обрыв/замыкание проводки: Перетирание проводов, окисление контактов в разъёме, нарушение изоляции.
• Смещение датчика: Неправильный зазор между ДПРВ и задающим диском распредвала из-за ослабления крепления.
• Неисправность задающего диска: Смещение, повреждение зубцов или магнитного сегмента на валу.
• Проблемы с ЭБУ: Сбои программного обеспечения или аппаратные неисправности блока управления (редко).

Диагностика и устранение

Последовательность проверки:

1. Визуальный осмотр: Проверка целостности датчика, чистоты контактов, состояния проводки (особенно возле разъёмов).
2. Замер параметров:
   • Сопротивление датчика (обычно 200-2500 Ом, уточнить в мануале)
   • Напряжение питания (12В при включённом зажигании)
   • Осциллографом – форма и амплитуда сигнала
3. Проверка синхронизации: Сверка меток ГРМ и положения задающих дисков.
4. Замена датчика: Установка оригинального или проверенного аналога при подтверждении неисправности.

Последствия игнорирования ошибки

Система	Воздействие
Двигатель	Повышенный износ, риск прогара клапанов
Топливная система	Перерасход бензина до 20%, загрязнение свечей
Экология	Превышение норм CO/CH, ошибка по лямбда-зонду
ЭБУ	Блокировка систем самодиагностики

Важно: После устранения причины сотрите ошибку сканером. Если P0340 возвращается – проведите углублённую диагностику цепи и меток ГРМ.

Ошибка C1143: проблемы ABS - что проверить

Ошибка C1143 на Renault Logan указывает на неисправность в цепи датчика скорости заднего правого колеса (RR). Этот код сигнализирует об обрыве проводки, замыкании на массу/питание или механическом повреждении самого датчика. Неисправность приводит к отключению системы ABS и ESP (при наличии), а на приборной панели загорается соответствующий индикатор.

Игнорирование ошибки C1143 опасно: система экстренного торможения не будет функционировать корректно. Приоритетная проверка требуется следующим компонентам, связанным с задним правым колесом.

Ключевые элементы для диагностики

1. Датчик скорости заднего правого колеса (RR):

• Визуальный осмотр: трещины корпуса, загрязнение магнитного сердечника металлической стружкой.
• Проверка сопротивления мультиметром (номинал: 1.3–1.7 кОм при +20°C). Отклонение или обрыв – признак неисправности.
• Сравнение показаний с датчиком левого колеса (разница более 15% указывает на проблему).

2. Цепь подключения датчика:

• Поиск обрыва проводов от датчика до блока ABS (часто повреждаются в зоне гофры возле ступицы).
• Проверка короткого замыкания на массу или +12В («прозвонка» мультиметром).
• Осмотр колодок подключения: окисление контактов, нарушение фиксации.

3. Ступичный подшипник и задающий ротор:

• Контроль люфта ступицы (при вывешенном колесе).
• Проверка целостности зубчатого кольца (ABS-ротора): сколы, деформация, забитость грязью.
• Расстояние между датчиком и ротором (должно быть 0.3–1.2 мм).

4. Блок управления ABS (редко):

• Проверка напряжения на фишке блока ABS (пин датчика RR) при включенном зажигании: должно соответствовать эталону (обычно ~12В).
• Диагностика CAN-шины на предмет помех (требуется осциллограф).

Этап проверки	Метод	Нормальные показатели
Сопротивление датчика	Мультиметр (Ω)	1300–1700 Ом
Напряжение питания	Мультиметр (V) на фишке датчика	~12В (при включенном зажигании)
Зазор датчик-ротор	Щуп	0.3–1.2 мм

Важно: После ремонта (замены датчика, восстановления проводки) обязательно удалите код ошибки через диагностический сканер. Если C1143 появляется вновь – проверьте цепь на наличие паразитных сопротивлений или повреждение изоляции проводов.

Код U0427: сбой в коммуникации приборки

Ошибка U0427 в Renault Logan указывает на нарушение связи между блоком управления двигателем (ECU) и комбинацией приборов через шину CAN. Этот код не является прямым указанием на неисправность конкретного датчика, а сигнализирует о проблемах в обмене данными между критически важными модулями автомобиля.

При активации U0427 водитель может наблюдать некорректную работу спидометра, тахометра или указателя уровня топлива, хаотичное свечение контрольных ламп, сбои в отображении одометра. В некоторых случаях двигатель переходит в аварийный режим с ограничением мощности, хотя основные функции мотора сохраняются.

Основные причины возникновения

• Повреждение проводки CAN-шины: обрыв проводов, коррозия контактов в разъемах, замыкание линий на массу или друг на друга
• Проблемы с питанием приборной панели: перегоревшие предохранители (чаще F4, F7 в монтажном блоке), окисление клемм
• Сбой программного обеспечения в комбинации приборов или ЭБУ
• Физическая неисправность приборки: микротрещины на плате, выход из строя процессора
• Некорректное подключение дополнительного оборудования (сигнализация, магнитола), создающее помехи в сети

Методы диагностики

1. Проверка предохранителей, связанных с приборной панелью и ЭБУ
2. Визуальный осмотр разъёмов: диагностического колодки OBD-II, контактов за приборкой и блока управления
3. Замер сопротивления и напряжения на CAN-линиях (контакты 6 и 14 разъёма OBD-II):
   • Напряжение CAN-High: 2.5-2.6V при включенном зажигании
   • Напряжение CAN-Low: 2.4-2.5V
4. Сканирование всех модулей авто на наличие дополнительных ошибок связи
5. Проверка целостности проводки между ECU и приборкой тестером цепей

Параметр	Нормальное значение	Отклонение при U0427
Сопротивление CAN-шины	≈ 60 Ом	Обрыв (∞) или КЗ (≈0 Ом)
Напряжение CAN-H	2.6V (игн. ON)	0V или 12V
Напряжение CAN-L	2.4V (игн. ON)	Колебания >1V

Важно: После устранения неисправности выполните сброс ошибки через диагностический сканер. Если код возвращается, требуется углублённая проверка цепей питания приборки и прошивки ЭБУ. При физической неисправности комбинации приборов обычно требуется её замена с последующим программированием.

Базовые параметры работы двигателя в реальном времени

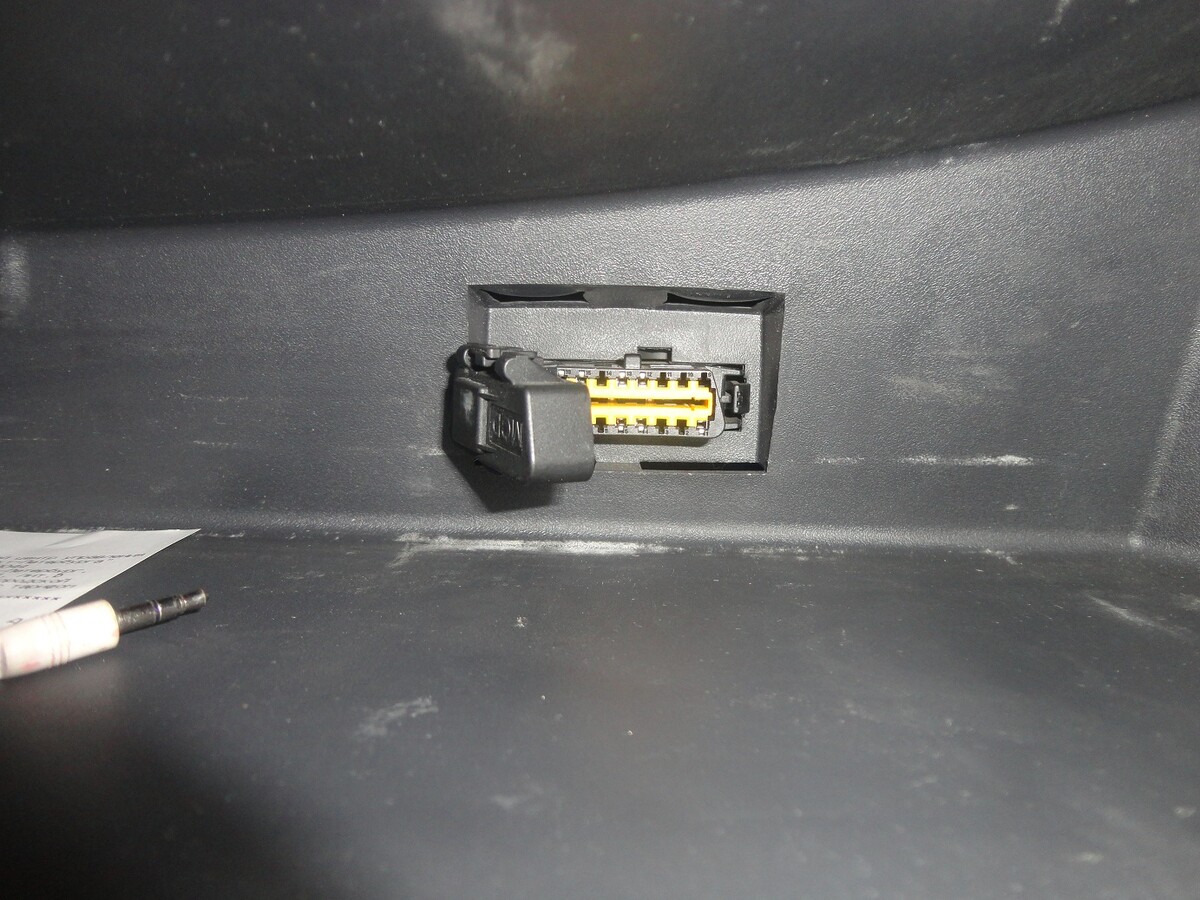

При подключении диагностического сканера к разъёму Рено Логан (расположенному под панелью приборов возле рулевой колонки), пользователь получает доступ к актуальным данным систем двигателя. Мониторинг этих параметров в режиме реального времени позволяет оперативно выявлять отклонения от нормы, анализировать качество сгорания топлива и эффективность работы датчиков.

Ключевые показатели обновляются несколько раз в секунду, отражая текущее состояние силового агрегата. Корректность их значений напрямую влияет на мощность, расход топлива и экологические характеристики автомобиля. Анализ рекомендуется проводить на прогретом двигателе при холостых оборотах и под нагрузкой.

Основные параметры и их интерпретация

Параметр	Нормальные значения	Расшифровка
Обороты двигателя (RPM)	ХХ: 750-850 об/мин	Показывает частоту вращения коленвала. Отклонения указывают на проблемы с холостым ходом
Температура ОЖ	90-100°C (прогретый двигатель)	Контроль работы системы охлаждения. Резкие скачки – признак неисправности термостата или датчика
Положение ДЗ	0% (ХХ), до 90% (полный газ)	Угол открытия дроссельной заслонки. Нулевое значение при нажатии педали – ошибка датчика
Массовый расход воздуха	2.5-4.5 кг/ч (ХХ)	Объем воздуха, поступающего в двигатель. Завышенные значения сигнализируют о подсосе воздуха
Длительность импульса форсунок	2.0-4.0 мс (ХХ)	Время впрыска топлива. Резкое увеличение – признак падения давления в топливной системе
Угол опережения зажигания	5-15° до ВМТ	Момент поджига смеси. Отрицательные значения указывают на детонацию
Напряжение датчика кислорода	0.1-0.9В (циклические колебания)	Качество смеси. Постоянное значение 0.45В – неисправность лямбда-зонда

Для комплексной диагностики параллельно анализируют взаимосвязанные параметры. Например, сочетание высокого расхода воздуха с плавающими оборотами свидетельствует о подсосе неучтённого воздуха, а длительные импульсы впрыска при обеднённой смеси – о засорении топливных фильтров или слабости бензонасоса.

Проверка расчетной нагрузки (Calculated Load)

Расчетная нагрузка (Calculated Load) отражает текущую нагрузку на двигатель в процентах от его максимальной производительности. Этот параметр вычисляется ЭБУ на основе данных о расходе воздуха, оборотах двигателя и температуре впускного воздуха. Показатель критически важен для оценки корректности работы топливной системы и выявления скрытых проблем.

Для проверки подключите диагностический сканер к 16-контактному разъему OBD-II Рено Логан (расположен под панелью водителя у педального узла). Активируйте режим чтения текущих данных (Live Data) и найдите параметр "Calculated Load" или "Расчетная нагрузка". Убедитесь, что двигатель прогрет до рабочей температуры (80-90°C).

Алгоритм проверки и интерпретация

Порядок действий:

1. Запустите двигатель на холостом ходу
2. Зафиксируйте значение нагрузки на холостых оборотах (норма: 15-35%)
3. Резко нажмите педаль акселератора до 2500-3000 об/мин
4. Отследите динамику роста параметра (должен достигать 80-95%)
5. Сравните показания с эталонными значениями для вашей модели

Расшифровка результатов:

Значение (%)	Состояние	Возможные причины
0-10 (на ХХ)	Некорректные данные	Ошибка ДМРВ, утечка воздуха, сбой ЭБУ
40-70 (на ХХ)	Патология	Забитый воздушный фильтр, неисправность клапана EGR
80-100 (на ХХ)	Аварийный режим	Прогар клапана, залегание поршневых колец
<75 (при резком ускорении)	Недостаточная мощность	Загрязнение форсунок, низкое давление топлива

Важно: Номинальные значения зависят от модификации двигателя. При отклонениях более 20% от нормы выполните дополнительную диагностику:

• Проверьте герметичность впускного тракта
• Проанализируйте данные с датчика массового расхода воздуха (ДМРВ)
• Считайте ошибки ЭБУ (коды P0171, P0172 часто сопровождают нарушения нагрузки)

Контроль температуры охлаждающей жидкости

Для мониторинга температуры ОЖ на Рено Логан подключите диагностический сканер к разъему OBD-II под панелью рулевой колонки. Активируйте режим "Данные в реальном времени" (Live Data) и найдите параметр "Engine Coolant Temperature" (ECT) или "Температура охлаждающей жидкости".

При работающем двигателе наблюдайте за изменением показаний в градусах Цельсия. Нормальный рабочий диапазон составляет 85–95°C при прогретом моторе. Значения ниже 70°C после длительной поездки указывают на неисправность термостата, а превышение 100°C требует немедленной остановки двигателя.

Расшифровка отклонений

Показания (°C)	Возможная причина
Постоянно 40–70	Заклинивание термостата в открытом положении
Быстрый рост >105	Неисправность вентилятора охлаждения
-40 или +140	Обрыв или короткое замыкание датчика температуры

Дополнительные параметры для анализа:

• Скорость вращения вентилятора (при наличии)
• Сигнал с датчика температуры на приборной панели
• Напряжение датчика ОЖ (в норме 0.5–4.5В при 20–90°C)

Важно: Проверяйте температуру при включенном вентиляторе печки салона. Расхождение между показаниями сканера и стрелки на панели приборов более 5°C свидетельствует о неисправности датчика или проводки.

Диагностика по показаниям датчика положения дросселя

Датчик положения дроссельной заслонки (ДПДЗ) на Рено Логан передает в ЭБУ информацию об угле открытия дросселя, влияя на формирование топливовоздушной смеси и стабильность оборотов. Для диагностики подключите сканер к разъему OBD-II (расположен под рулевой колонкой за декоративной панелью), активируйте режим чтения параметров в реальном времени и выберите блок данных двигателя.

В разделе "Параметры ДВС" найдите показания ДПДЗ, которые выводятся в процентах открытия или вольтах. Зафиксируйте значения на холостом ходу и при плавном нажатии педали газа до упора, сравнивая их с эталонными. Отклонения сигнализируют о неисправностях датчика, механизма дросселя или проводки.

Расшифровка показаний ДПДЗ

Корректные параметры для Рено Логан:

• Холостой ход: 0% или 0.3–0.7 В (заслонка полностью закрыта)
• Полное открытие: 80–95% или 3.9–4.7 В (зависит от модели двигателя)
• Плавное изменение: рост значений без скачков при нажатии акселератора

Типичные неисправности по показаниям:

Показания	Возможная причина	Симптомы
Более 4% на холостом ходу	Засорение дросселя, механический износ	Плавание оборотов, высокий холостой ход
Нулевое значение при нажатии педали	Обрыв цепи, неисправность датчика	Двигатель глохнет, рывки при разгоне
Скачки напряжения	Окисление контактов, повреждение резистивного слоя	Неустойчивая работа, провалы мощности
Не достигает 80% при полном газе	Ограничитель хода, программная ошибка	Снижение динамики, ошибка P0121

При обнаружении аномалий выполните:

1. Очистку дроссельного узла специальным аэрозолем
2. Проверку сопротивления ДПДЗ мультиметром (должно меняться плавно при повороте заслонки)
3. Визуальный осмотр разъема и проводов на повреждения
4. Адаптацию дросселя через диагностический сканер после замены датчика

Ошибки ДПДЗ фиксируются в ЭБУ с кодами P0120 (неисправность цепи), P0122 (низкий сигнал) или P0123 (высокий сигнал), требующими детальной проверки.

Определение корректного напряжения БК

Корректное напряжение бортовой сети (БК) – критический параметр для точной диагностики Рено Логан. Нестабильное или выходящее за нормы напряжение искажает показания датчиков, провоцирует ложные ошибки в ЭБУ и затрудняет выявление реальных неисправностей. Перед анализом кодов или данных в реальном времени всегда проверяйте этот показатель через диагностический сканер.

Для измерения перейдите в режим Live Data диагностического ПО. Найдите параметр "Напряжение бортовой сети", "VBatt" или аналогичный. Зафиксируйте значения при разных условиях: включенном зажигании (без запуска двигателя) и на работающем моторе. Исключите влияние мощных потребителей (печка, фары, обогрев) на время замера.

Нормы напряжения и расшифровка отклонений

Эталонные значения для Рено Логан:

• Зажигание включено, двигатель остановлен: 12.0–12.8 В (зависит от заряда АКБ).
• Двигатель работает на холостом ходу: 13.5–14.8 В.

Анализ отклонений:

• Менее 12.0 В (двигатель заглушен): Глубокий разряд АКБ, окисление клемм, утечка тока.
• Менее 13.5 В (двигатель работает): Недостаточный заряд от генератора (износ щеток, ремня, диодного моста, регулятора напряжения).
• Более 14.8 В (двигатель работает): Перезаряд. Неисправность регулятора напряжения генератора, КЗ в обмотках.
• Скачки напряжения: Плохой контакт массы, разрушение проводки, нестабильная работа генератора.

Симптом	Возможная причина	Проверка
Просадка при включении нагрузки	Слабая АКБ, износ генератора	Замер под нагрузкой (фары+печка)
Постоянно высокое (>15В)	Отказ регулятора напряжения	Диагностика генератора
Нестабильные показания	Плохой контакт в цепи, окисление диагностического разъема	Визуальный осмотр, зачистка контактов

Важно: Подтвердите данные сканера мультиметром на клеммах АКБ. Расхождение более 0.5 В указывает на проблемы с проводкой или разъемом OBD-II. При отклонениях напряжения сначала устраните неполадки БК, только затем анализируйте остальные ошибки – иначе диагностика будет недостоверной.

Расчет оборотов двигателя при диагностике

Обороты двигателя (RPM) являются критическим параметром при диагностике неисправностей. На Renault Logan этот показатель считывается через диагностический разъем OBD-II в реальном времени. Электронный блок управления (ЭБУ) рассчитывает RPM на основе сигналов от датчика положения коленчатого вала (ДПКВ), который отслеживает вращение зубчатого диска коленвала.

Диск коленвала Logan имеет 58 рабочих зубьев (шаблон 60-2), где пропуск двух зубьев служит меткой для определения ВМТ. За каждый полный оборот коленчатого вала ДПКВ генерирует 58 импульсов. Зная частоту этих импульсов, ЭБУ вычисляет текущие обороты двигателя по фиксированной формуле.

Формула расчета и практическое применение

Расчет оборотов производится по формуле:
RPM = (F × 60) / 58
где F – частота импульсов ДПКВ в герцах (импульсов/секунду),
58 – количество рабочих зубьев диска коленвала,
60 – коэффициент перевода секунд в минуты.

Примеры расчетов:
• Холостой ход: 800 об/мин → F = (800 × 58) / 60 ≈ 773 Гц
• Максимальные обороты: 6000 об/мин → F = (6000 × 58) / 60 = 5800 Гц

Симптом	Возможные причины отклонений RPM
Плавающие обороты на холостом ходу	Загрязнение дроссельной заслонки, неисправность РХХ, утечка воздуха
Самопроизвольное повышение RPM	Неисправность ДПДЗ, ошибки ДМРВ, заедание троса акселератора
Провалы при нагрузке	Проблемы топливоподачи (насос, фильтр), засорение форсунок

При диагностике через OBD-адаптер (например, ELM327) используйте параметр PID 0C для мониторинга реальных оборотов. Сравнение фактических значений с расчетными помогает выявить неисправности ДПКВ, демпфера коленвала или ошибки синхронизации. Отклонения более 10% от нормы требуют проверки осциллографом сигнала датчика.

Работа с функцией Freeze Frame (замороженные кадры)

Функция Freeze Frame сохраняет "снимок" параметров двигателя и систем автомобиля в момент регистрации ошибки или неисправности. При активации диагностического сканера в разделе DTC (коды неисправностей) выберите конкретный код и запросите связанный с ним замороженный кадр. Система отобразит значения ключевых показателей, зафиксированные в памяти ЭБУ при возникновении сбоя.

Данные Freeze Frame критически важны для анализа, так как отражают реальные условия работы двигателя при появлении ошибки. Это исключает необходимость воссоздавать ситуацию вручную и позволяет выявить скрытые или прерывистые неполадки, которые не проявляются при стандартной диагностике в гараже.

Порядок использования и интерпретация данных

1. Считайте коды ошибок через диагностический разъем OBD-II.
2. Выберите конкретный DTC из списка, по которому требуется детализация.
3. Запросите Freeze Frame для этого кода через меню сканера.
4. Анализируйте сохраненные параметры:

Параметр	Что показывает	Важность для диагностики
Обороты двигателя (RPM)	Скорость вращения коленвала при ошибке	Определяет режим нагрузки (холостой ход, ускорение и т.д.)
Температура ОЖ	Прогретость двигателя	Проверка на холодный пуск или перегрев
Напряжение АКБ	Уровень заряда бортовой сети	Выявление проблем с питанием датчиков
Положение ДПДЗ	Угол открытия дроссельной заслонки	Анализ работы педали газа и системы впуска
Краткосрочная/долгосрочная коррекция топлива	Процент корректировки смеси	Выявление утечек воздуха или неисправностей форсунок

Ключевые моменты при расшифровке:

• Сравните параметры Freeze Frame с текущими значениями сканера – отклонения укажут на нестабильность неисправности.
• Проверьте соответствие условий (например, низкие обороты + высокая нагрузка) типичным симптомам ошибки.
• Убедитесь, что сохраненные данные логичны (например, температура -40°C указывает на обрыв датчика).

После анализа удалите ошибки через сканер и проведите тест-драйв для проверки, вернулась ли неисправность. Если ошибка повторяется – используйте новые данные Freeze Frame для уточнения диагноза.

Мониторинг работы топливной системы

Диагностический разъем Рено Логан позволяет контролировать ключевые параметры топливной системы через режим реального времени. Для доступа к данным необходимо подключить совместимый OBD-II сканер, выбрать блок управления двигателем (ECU) и активировать отображение live-данных. Основные параметры сосредоточены в группах PID (Parameter Identification), относящихся к подаче топлива и давлению в рампе.

Критически важные показатели включают давление в топливной рампе, длительность впрыска форсунок, корректировки подачи топлива и производительность топливного насоса. Отклонения от нормы в этих значениях указывают на неисправности: засорение фильтров, износ насоса, проблемы с регулятором давления или негерметичность форсунок. Регулярный мониторинг помогает выявить деградацию компонентов до возникновения критических отказов.

Ключевые параметры и их расшифровка

При интерпретации данных ориентируйтесь на эталонные значения для двигателей K7J/K7M:

Параметр	Норма	Отклонение (риски)
Давление в рампе	3.8-4.0 бар (холостой ход)	Падение: неисправность насоса/регулятора. Скачки: завоздушивание
Длительность впрыска	2.0-3.5 мс (ХХ)	Увеличение: засор форсунок/фильтра. Снижение: утечки топлива
Коррекция подачи топлива	±5% (кратковременно)	Постоянные +10-15%: загрязнение форсунок. -10-15%: негерметичность
Производительность насоса	35-45 л/час (под нагрузкой)	Снижение >20%: износ насоса, забитый фильтр

Типичные ошибки топливной системы, выявляемые сканером:

• P0171/P0172 - бедная/богатая смесь (проверять давление, форсунки, ДМРВ)
• P0190 - неисправность датчика давления топлива
• P0087 - давление ниже нормы (насос, регулятор, засор)

При анализе учитывайте зависимость параметров от условий:

1. Прогрев двигателя до 85-90°С перед замером
2. Проверка на холостом ходу и под нагрузкой (2500-3000 об/мин)
3. Сопоставление с оборотами двигателя и нагрузкой на генератор

Важно: кратковременные отклонения при резком изменении оборотов допустимы. Критичными считаются стабильные аномалии в течение 3+ минут работы.

Как проверить давление топлива через софт

Для проверки давления топлива через диагностическое ПО Рено Логан потребуется совместимый OBD2 сканер (например, ELM327 с поддержкой протокола Renault CAN) и специализированная программа (MotorData, ScanMaster, Launch или аналоги). Подключите адаптер к 16-контактному разъему OBD-II, расположенному под рулевой колонкой в районе блока предохранителей (ниже панели приборов слева от педального узла). Убедитесь, что зажигание включено, а двигатель не запущен.

После установки связи с ЭБУ двигателя (обычно обозначается как ECU) в диагностическом софте перейдите в раздел реальных параметров (Live Data, PIDs). В списке ищите параметры с названиями "Давление топлива", "Fuel Rail Pressure (FRP)" или "Топливная рампа". Активируйте отображение выбранного PID – значение должно отображаться в килопаскалях (кПа) или барах. Для корректных данных рекомендуется проверять давление в разных режимах: при включенном зажигании, на холостом ходу и под нагрузкой.

Расшифровка показаний и нормативные значения

Сравните полученные данные с нормативами для вашей модели двигателя. Типовые значения для Рено Логан:

• При включенном зажигании (без запуска ДВС): 280-330 кПа – давление создается топливным насосом для подготовки к старту.
• Холостой ход: 380-420 кПа – стабильный показатель при работе без нагрузки.
• Под нагрузкой (2500-3000 об/мин): до 600-700 кПа – давление растет пропорционально оборотам.

Состояние двигателя	Нормальное давление (кПа)	Критическое отклонение
Зажигание ON (двигатель OFF)	280-330	< 250 кПа
Холостой ход	380-420	< 350 кПа
3000 об/мин	600-700	< 500 кПа

Важно! Если софт показывает:

• Постоянно низкие значения – возможны неисправности ТНВД, регулятора давления, засорение топливного фильтра или износ бензонасоса.
• Резкие скачки давления – проверьте датчик давления топлива (FRP), цепь его питания или проводку.
• "0 кПа" или отсутствие данных – убедитесь в поддержке параметра вашим ПО, проверьте соединение сканера, исправность датчика FRP.

Для точной диагностики дополнительно проанализируйте связанные параметры: напряжение датчика FRP (обычно 0.5-4.5В), целевое давление по ЭБУ и коды ошибок (особенно P0190, P0087, P0088). При значительных отклонениях рекомендуются механическая проверка манометром и осмотр топливной системы.

Интерпретация адаптаций форсунок

Адаптации форсунок (коррекции впрыска) в ЭБУ двигателя Рено Логан отражают автоматическую подстройку параметров топливоподачи для компенсации производственного разброса и износа форсунок. Эти значения, измеряемые в миллисекундах (мс) или процентах (%), показывают, насколько блок управления увеличивает или уменьшает базовое время открытия форсунки для поддержания стехиометрического состава смеси.

Положительные значения коррекции указывают на обеднение смеси – ЭБУ добавляет время впрыска для увеличения подачи топлива. Отрицательные значения свидетельствуют о переобогащении – время впрыска сокращается. Анализ адаптаций помогает выявить проблемы как с конкретными форсунками, так и с сопутствующими системами.

Расшифровка значений и типичные проблемы

Нормальный диапазон коррекций для исправного двигателя Рено Логан обычно находится в пределах ±4-5% (или ±0.3-0.5 мс). Превышение этих значений сигнализирует о неисправностях:

• Высокие положительные коррекции (+8% и более):
  • Засорение/механический износ форсунки (снижение пропускной способности)
  • Падение давления в топливной рампе (неисправен регулятор давления или бензонасос)
  • Утечки вакуума во впускном тракте
  • Загрязнение воздушного фильтра
• Высокие отрицательные коррекции (-8% и более):
  • Перелив форсунки (зависание иглы, потеря герметичности)
  • Повышенное давление топлива
  • Загрязнение/неисправность датчика массового расхода воздуха (ДМРВ)
  • Забитый катализатор

Критично важные признаки:

1. Коррекции одной форсунки существенно отличаются от остальных (более чем на 3-4%) – указывает на неисправность конкретной форсунки.
2. Коррекции всех форсунок ушли в "+" или "-" – проблема системного характера (топливоподача, воздухоподвод, датчики).
3. Коррекции нестабильны или резко меняются при изменении нагрузки – возможны проблемы с электропитанием форсунок, неисправность ЭБУ, сильные загрязнения.

Параметр диагностики	Норма	Отклонение	Вероятная причина
Коррекция отдельной форсунки	±3-4%	> |±5%|	Неисправность форсунки, проблема в ее цепи
Суммарная коррекция (все цилиндры)	±4-5%	> |±8%|	Системная неисправность (топливо, воздух, датчики)
Динамика изменений	Плавная	Скачки, хаотичные изменения	Низкое качество топлива, неисправность ДК, ЭБУ

При анализе адаптаций форсунок всегда сравнивайте данные с текущими показателями лямбда-коррекции (краткосрочной и долгосрочной) и учитывайте реальные условия работы двигателя (прогретость, нагрузку, обороты). Стабильно высокие коррекции требуют проверки состояния форсунок (чистка/замена), топливной системы и герметичности впуска.

Диагностика катализатора и лямбда-зондов

Проверка катализатора и кислородных датчиков выполняется через диагностический разъем OBD-II с помощью сканера. Ключевые параметры считываются в режиме реального времени (Live Data), где анализируются показания двух лямбда-зондов: предкаталитического (B1S1) и послекаталитического (B1S2).

Основной признак неисправности катализатора - снижение эффективности очистки выхлопных газов, фиксируемое датчиком B1S2. При этом сканер может показать ошибки, связанные с превышением допустимого уровня вредных веществ или отклонением сигналов от нормы.

Анализ параметров лямбда-зондов

1. Предкаталитический датчик (B1S1): Напряжение должно активно колебаться в диапазоне 0.1-0.9 В (частота 1-2 Гц). Стабильные показания указывают на неисправность.
2. Послекаталитический датчик (B1S2): Сигнал должен быть относительно стабильным (0.6-0.7 В). Колебания, синхронные с B1S1, свидетельствуют о потере катализатором эффективности.
3. Время реакции: Замеряется скорость переключения датчика от "богатой" смеси (высокое напряжение) к "бедной" (низкое напряжение).

Распространенные коды ошибок и их интерпретация:

Код ошибки	Описание	Возможная причина
P0420	Низкая эффективность катализатора	Физическое разрушение катализатора, загрязнение
P0130-P0135	Неисправность цепи датчика B1S1	Обрыв проводки, замыкание, выход датчика из строя
P0140-P0141	Неисправность цепи датчика B1S2	Повреждение проводки, неисправность датчика
P0171/P0172	Слишком бедная/богатая смесь	Некорректные показания лямбда-зонда, утечки воздуха

При диагностике катализатора дополнительно проверяют температуру выхлопной системы до и после каталитического нейтрализатора. Существенная разница температур (обычно 30-100°C) подтверждает его работоспособность. Отсутствие перепада указывает на неэффективность.

После замены компонентов или ремонта проводки обязательно сбросите адаптации через сканер. Это позволяет ЭБУ переобучиться под новые параметры датчиков и катализатора.

Очистка кодов ошибок после ремонта

После успешного устранения неисправности, выявленной в ходе диагностики Рено Логан, критически важным шагом является очистка (стирание) соответствующих кодов ошибок из памяти электронного блока управления (ЭБУ) двигателя или других систем. Эта процедура сигнализирует контроллеру о том, что причина сбоя устранена, и позволяет ему начать заново отслеживать параметры работы системы.

Очистка кодов выполняется непосредственно через диагностический сканер, подключенный к разъему OBD-II. Это программная операция, которая не требует физического вмешательства в проводку или компоненты автомобиля. Однако простое удаление кода само по себе не гарантирует, что проблема решена окончательно; необходимо подтверждение правильной работы системы.

Процедура очистки и подтверждение успеха

Основные шаги после ремонта:

1. Подключите сканер: Вставьте диагностический адаптер в разъем OBD-II Рено Логан (обычно расположенный под панелью приборов со стороны водителя, возле блока предохранителей или под пепельницей).
2. Включите зажигание: Поверните ключ в положение "ON" (зажигание включено, двигатель не запускайте).
3. Выберите функцию: В меню диагностического прибора (на ноутбуке/планшете/смартфоне или самом сканере) найдите и выберите опцию "Стереть коды ошибок", "Очистить DTC" (Diagnostic Trouble Codes), "Сбросить ошибки" или аналогичную.
4. Подтвердите очистку: Следуйте инструкциям на экране сканера для подтверждения операции. Обычно это нажатие кнопки "OK" или "Enter".
5. Проверьте результат: После очистки выполните повторное сканирование на наличие ошибок. Если ремонт был проведен корректно, ранее сохраненные коды не должны вернуться.

Обязательное подтверждение: Удаление кода из памяти ЭБУ - это лишь первый этап. Для окончательного подтверждения успешности ремонта необходимо:

• Выполнить тест-драйв: Проехать на автомобиле в различных режимах (холостой ход, разгон, равномерное движение), чтобы ЭБУ мог протестировать работу отремонтированной системы и завершить циклы самодиагностики.
• Повторно проверить коды: После тест-драйва (минимум 5-10 минут, иногда требуется несколько поездок) еще раз проведите диагностику. Отсутствие ранее удаленных ошибок и статус "Ошибок нет" подтвердят успех.

Статус ошибки после очистки и тест-драйва	Значение	Рекомендуемое действие
Ошибка не вернулась, статус "Ошибок нет"	Ремонт успешен, система функционирует нормально.	Дальнейших действий не требуется.
Ошибка вернулась с тем же кодом (статус Активная)	Причина неисправности не устранена полностью или возникла новая идентичная проблема.	Повторная диагностика, проверка выполненного ремонта, поиск корневой причины.
Ошибка вернулась, но статус Пассивная/Сохраненная	ЭБУ зафиксировал сбой снова, но в момент проверки параметры в норме. Возможно, нестабильная работа или не до конца устраненная неисправность.	Повторный тест-драйв, более тщательная проверка системы, связанной с данным кодом. Возможна необходимость дополнительного ремонта.

Важные предупреждения:

• Не очищайте коды до ремонта: Это затруднит диагностику и не решит проблему. Коды указывают на симптом или причину неисправности.
• "Зависшие" коды: Иногда, особенно после проблем с питанием ЭБУ, коды могут не стираться стандартным способом. В этом случае может потребоваться специальное ПО дилерского уровня или, как крайняя мера, временное снятие клеммы АКБ (на 10-15 минут). Помните, что сброс АКБ также обнулит адаптации (настройки холостого хода, коробки передач и т.д.), и автомобиль может первое время работать нестабильно.
• Используйте надежный сканер: Некоторые дешевые или устаревшие сканеры могут не иметь полного доступа к функциям очистки всех блоков управления на Рено Логан.

Проверка работы генератора по параметрам

Для диагностики генератора через OBD-II разъём потребуется совместимый сканер (например, ELM327 с ПО типа OpenDiag, Renault CanClip или мультимарочный диагностический инструмент). Подключите сканер к 16-пиновому разъёму, расположенному под панелью управления со стороны водителя (ниже рулевой колонки, за декоративной заглушкой треугольной формы). Включите зажигание, но не запускайте двигатель, инициируйте связь сканера с ЭБУ автомобиля.

В разделе сканера "Данные в реальном времени" или "Параметры" выберите группу показателей, связанных с системой заряда. Ключевые параметры для проверки: напряжение аккумуляторной батареи (АКБ), ток заряда, частота вращения коленчатого вала (обороты двигателя), состояние регулятора напряжения. Убедитесь, что двигатель прогрет до рабочей температуры перед фиксацией показаний.

Критические параметры и их анализ

Основные значения для оценки состояния генератора:

• Напряжение АКБ на холостом ходу: 13.5–14.8 В. Значения ниже 13.2 В указывают на недостаточный заряд, выше 15 В – на перезаряд и неисправность регулятора.
• Напряжение под нагрузкой (включён свет, печка, обогревы): должно оставаться в диапазоне 13.0–14.5 В. Просадка ниже 12.7 В свидетельствует о слабой отдаче генератора.
• Ток заряда после запуска: кратковременно 10–30 А (компенсация потерь на стартёр), стабилизация через 3–5 минут: 1–5 А при исправной АКБ.

Дополнительные признаки неисправности по сканеру:

Параметр	Норма	Отклонение
Колебания напряжения (>0.5В)	Стабильное значение	Износ щёток, плохой контакт
Напряжение на 2000+ об/мин	≤14.8 В	Перезаряд при превышении
Ошибки ECU	Отсутствуют	P0562 (Низкое напряжение), P0563 (Высокое напряжение)

Важно! Сравнивайте данные сканера с показаниями мультиметра на клеммах АКБ для исключения погрешности диагностического оборудования. Разница более 0.3 В требует проверки массы двигателя и цепей генератора. Если параметры выходят за допустимые пределы, необходима углублённая диагностика: проверка диодного моста, износ щёток, сопротивление обмоток.

Программа для диагностики Рено Логан: выбор ПО

Выбор подходящего программного обеспечения для диагностики Renault Logan напрямую влияет на эффективность и точность выявления неисправностей. Программа должна корректно взаимодействовать с диагностическим разъемом OBD-II через адаптер и поддерживать протоколы обмена данными, используемые электронными блоками управления (ЭБУ) конкретной модели и года выпуска автомобиля.

Для работы потребуется не только ПО, но и совместимый диагностический адаптер (например, ELM327, K-Line или специализированные мультимарочные сканеры). Условно программы делятся на официальные решения от Renault, мультимарочные коммерческие продукты и бесплатные утилиты, каждая категория имеет свои особенности функционала и стоимости.

Популярные программы для диагностики

Доступные решения отличаются по возможностям и сложности настройки:

• Renault CAN Clip – официальное ПО дилерских сервисов. Обеспечивает полный доступ ко всем системам автомобиля (двигатель, АКПП, ABS, подушки безопасности), перепрошивку ЭБУ и адаптацию узлов. Требует лицензионный дорогостоящий адаптер.
• MotorData OBD – бесплатная мультимарочная программа. Позволяет считывать/стирать ошибки, отображать параметры работы двигателя в реальном времени (обороты, температура, напряжение). Совместима с адаптерами ELM327.
• ScanMaster ELM – платное ПО с расширенным функционалом. Поддерживает графическое отображение данных, расшифровку VIN, создание отчетов. Работает с ELM327-адаптерами.
• Launch X431 – профессиональная мультимарочная платформа. Охватывает глубокую диагностику всех систем Logan, включая кодирование компонентов. Требует специализированного оборудования.
• ELMConfig – узкоспециализированная утилита для настройки параметров ЭБУ (например, отключение сигнализации EGR). Совместима только с ELM327.

Сравнение ключевых характеристик ПО:

Программа	Тип лицензии	Чтение/сброс ошибок	Данные в реальном времени	Адаптация узлов
Renault CAN Clip	Платная	Да	Да	Да
MotorData OBD	Бесплатная	Да	Да	Нет
ScanMaster ELM	Платная	Да	Да	Ограниченно

При выборе ПО учитывайте год выпуска автомобиля: для Logan I (до 2015 года) подходят решения с поддержкой протокола K-Line, тогда как Logan II (после 2015) требует ПО с CAN-протоколом. Бесплатные программы оптимальны для базовой диагностики, но для сложных операций (калибровка дросселя, инициализация АКПП) потребуется CAN Clip или аналоги.

Перед использованием убедитесь в совместимости версии программы с вашей ОС и адаптером. Для ELM327 предпочтительны модели с чипом v1.5 и выше. Избегайте дешевых китайских клонов адаптеров – они часто некорректно передают данные или работают с ограниченным набором PID-параметров.

Ошибки АКПП: какие данные учитывать

При диагностике ошибок автоматической коробки передач на Рено Логан через OBD-II разъем критически важно анализировать не только коды неисправностей (DTC), но и текущие параметры работы агрегата. Статические коды указывают на наличие проблемы, однако для точной локализации дефекта требуется динамическая оценка показателей в реальном времени.

Следует учитывать историю ошибок (pending codes) и условия их возникновения: скорость автомобиля, температуру трансмиссионной жидкости, положение селектора, нагрузку на двигатель. Без этого контекста интерпретация кодов может привести к ошибочной замене компонентов.

Ключевые параметры для анализа

При расшифровке данных сканера обращайте внимание на следующие параметры:

1. Коды ошибок АКПП (серии P07XX-P09XX):
   • P0700 – Общая неисправность системы управления трансмиссией
   • P0715 – Ошибка датчика частоты вращения входного вала
   • P0720 – Сбой датчика выходного вала
   • P0741 – Проблемы с блокировкой гидротрансформатора
2. Температура трансмиссионной жидкости: значения выше 120°C указывают на перегрев, вызывающий ложные срабатывания защиты.
3. Положение соленоидов: процентное соотношение управляющих сигналов для клапанов переключения передач.
4. Фактическая и целевая передача: рассогласование свидетельствует о пробуксовке или механическом повреждении.

Код ошибки	Основная причина	Дополнительные параметры для проверки
P0730	Неправильное передаточное число	Скорость входного/выходного валов, давление в магистрали
P0776	Неисправность соленоида переключения	Сопротивление обмотки, напряжение управления
P0841	Давление в гидроблоке вне диапазона	Датчик давления, уровень жидкости

Всегда сравнивайте показания с эталонными значениями для конкретной модели АКПП (DP0 или DP2). Анализируйте freeze frame data – зафиксированные параметры в момент возникновения ошибки. Например, код P0717 при 0 об/мин входного вала на движущемся авто указывает на обрыв проводки датчика.

Сброс индикатора Check Engine

После устранения неисправности, вызвавшей загорание лампочки Check Engine, требуется принудительный сброс ошибки из памяти ЭБУ. Без этой процедуры индикатор останется активным даже при исправной работе двигателя. На Renault Logan сброс выполняется через диагностический разъем OBD-II с использованием специального оборудования или вручную.

Самостоятельный сброс без сканера возможен только временным отключением питания ЭБУ. Для этого снимите минусовую клемму с аккумулятора на 10-15 минут, после чего подключите обратно. Данный метод не гарантирует успеха для всех ошибок, особенно критичных (например, связанных с катализатором или иммобилайзером), а также стирает настройки магнитолы и адаптации дросселя.

Профессиональный сброс через OBD-II

Надежное отключение Check Engine обеспечивают:

• Диагностические сканеры (Launch, ELM327, Autocom): подключите устройство к разъему, выберите в меню "Стереть коды ошибок" (Erase Trouble Codes).
• Мобильные приложения (Torque, OpenDiag): при использовании Bluetooth-адаптеров активируйте функцию "Clear DTCs".

Способ	Алгоритм действий	Эффективность
Сканер/ПО	Подключение → Чтение ошибок → Стереть коды → Проверка	100% для всех ошибок
Снятие клеммы АКБ	Отсоединение (-) клеммы на 15 мин → Подключение	Только для некритичных ошибок

Важно: Перед сбросом обязательно запишите коды ошибок (например, P0300, P0172). Если причина не устранена, Check Engine загорится повторно через 2-3 цикла запуска двигателя. При повторном появлении индикатора проведите углубленную диагностику.

Оценка состояния тормозной системы

Подключите совместимый диагностический сканер (например, ELM327 с ПО типа Launch X431, ELMScan или мультимарочный адаптер) к 16-контактному разъёму OBD-II. Он расположен под панелью приборов со стороны водителя, ниже рулевой колонки, рядом с блоком предохранителей. Включите зажигание, инициируйте связь с ЭБУ автомобиля через программное обеспечение.

В разделе "Тормозная система" или "ABS" выберите режим чтения параметров в реальном времени (Live Data). Обратите внимание на показания датчиков скорости вращения колёс, давление в тормозной магистрали (если поддерживается), статус ABS и ESP. Проведите тест исполнительных механизмов через меню "Активация компонентов" для проверки работоспособности модулятора и насоса ABS.

Ключевые параметры и ошибки

Критические параметры Live Data:

• Скорость вращения колёс (Wheel Speed Sensors): Значения всех датчиков должны синхронизироваться при прямолинейном движении. Расхождение >3-5 км/ч указывает на неисправность датчика или ступичного подшипника.
• Давление в тормозной системе (Brake Pressure): Нажатие педали должно вызывать плавный рост показаний. Резкие скачки или отсутствие реакции сигнализируют о проблемах с датчиком давления или гидроблоком.
• Статус ABS/ESP: Должен переключаться с "Inactive" на "Active" при резком торможении на скользкой поверхности.

Расшифровка типовых ошибок (DTC):

Код ошибки	Описание	Возможные причины
C0121	Неисправность датчика давления тормозной системы	Обрыв проводки, окисление контактов, выход датчика из строя
C1010-C1013	Обрыв/КЗ в цепи датчика скорости колеса (указано конкретное колесо)	Повреждение провода, загрязнение датчика, поломка ступичного подшипника
C1206	Неисправность электродвигателя насоса ABS	Заклинивание мотора, нарушение питания, отказ реле
U0126	Потеря связи с блоком управления ABS	Проблемы с CAN-шиной, низкое напряжение АКБ, сбой ЭБУ

После диагностики выполните сброс ошибок через сканер. Если коды возвращаются после пробной поездки с проверкой ABS (резкое торможение на грунте или льду), требуется углублённая проверка указанных компонентов и цепей мультиметром. При отсутствии активных ошибок, но некорректных показаниях Live Data, проанализируйте графики сигналов датчиков на предмет "шумов" или прерываний.

7 частых проблем при подключении сканера

Подключение диагностического оборудования к Рено Логан иногда вызывает сложности даже при знании расположения разъема. Эти трудности могут препятствовать получению данных или их корректной расшифровке.

Владельцы часто сталкиваются с типичными техническими и программными сбоями при попытке считать коды ошибок. Понимание этих проблем упрощает диагностику и экономит время.

1. Отсутствие питания на диагностическом разъеме (OBD-II)

   Контакты +12V (обычно пин 16) могут не подавать напряжение из-за перегоревшего предохранителя (часто F4 в монтажном блоке салона). Без питания сканер не включится или не обнаружит ЭБУ.

2. Несовместимость сканера с протоколами Рено Логан

   Бюджетные адаптеры иногда не поддерживают специфичные протоколы (KWP2000, CAN). Это приводит к ошибкам связи или невозможности подключиться к двигателю, АБС, подушкам безопасности.

3. Плохой контакт в разъеме

   Окисление контактов, загрязнение или разболтанность колодки нарушают передачу данных. Проявляется как обрыв связи, хаотичные ошибки или зависание ПО диагностики.

4. Неисправность CAN-шины

   Обрыв проводов CAN-High/CAN-Low (пины 6 и 14), их замыкание между собой или на массу блокируют обмен данными между ЭБУ. Требует проверки мультиметром.

5. Некорректная работа ПО

   Устаревшие версии диагностических программ (например, DusterScan, ELM327-приложений) или драйверов адаптера не распознают ЭБУ Логана или показывают неверные параметры.

6. Низкое напряжение АКБ

   Напряжение бортовой сети ниже 11.5V вызывает сбои в работе ЭБУ и сканера. Особенно критично при длительной диагностике с включенными потребителями.

7. Механическое повреждение кабеля адаптера

   Переломы проводов, неисправный USB/Bluetooth-модуль адаптера прерывают связь. Симптомы – сканер не определяется на ПК/смартфоне или теряет соединение.

Самостоятельная диагностика без оборудования

На Рено Логан первых поколений (до рестайлинга 2015 года) существует простой метод проверки ошибок двигателя без сканера. Для этого используется встроенный режим самодиагностики бортового компьютера. Способ актуален для моделей со стрелочными приборами и кнопкой счётчика суточного пробега на щитке.

Активация режима требует точного соблюдения последовательности действий. Вам не потребуются дополнительные приборы – только ключ зажигания и кнопка сброса одометра, расположенная справа от спидометра.

Порядок действий

1. Выключите зажигание и убедитесь, что все потребители энергии деактивированы.
2. Зажмите кнопку сброса суточного пробега (обычно помечена значком "0" или "TRIP") и удерживайте её.
3. Поверните ключ в положение "зажигание включено" (II позиция), не запуская двигатель.
4. Дождитесь, когда стрелки приборов совершат полный "проход" по шкале и вернутся в нулевое положение.
5. Отпустите кнопку сброса пробега – на дисплее одометра появятся символы "test".
6. Кратким нажатием на кнопку сброса переключайте режимы теста до появления кода ошибки (формат "dXX", например d03).

Код ошибки	Расшифровка	Тип неисправности
d01	Ошибка топливной смеси	Датчик кислорода, утечки воздуха
d03	Неисправность датчика температуры ОЖ	Обрыв/короткое замыкание цепи
d05	Ошибка датчика положения дросселя	Загрязнение, механический износ
d15	Перегрев двигателя	Низкий уровень ОЖ, термостат

После чтения кодов сбросьте ошибки: удерживайте кнопку одометра 5-10 секунд при отображении кода. Если ошибка исчезнет после устранения причины – она не появится повторно. Помните: метод показывает только базовые неисправности двигателя и не диагностирует ABS, подушки безопасности или трансмиссию.

При критических сбоях (например, мигающий значок "CHECK") или постоянном повторении кодов после сброса – обязательна углублённая диагностика сканером. Данный способ помогает оперативно выявить проблему, но не заменяет профессиональное оборудование для сложных случаев.

Как получить доступ к скрытым настройкам

Для доступа к скрытым функциям Рено Логан потребуется подключение к диагностическому разъёму OBD-II через совместимый сканер или адаптер. Используйте специализированные устройства с поддержкой протоколов CAN/K-Line (например, ELM327 с прошивкой под Renault) и ПО типа Renault CAN Clip, OpenDiag или MultiDiag. Убедитесь, что зажигание включено, а двигатель заглушен перед подключением.

После установки связи с ЭБУ автомобиля через диагностическую программу перейдите в разделы "Конфигурация" или "Сервисные функции". Для активации скрытых опций может потребоваться ввод кода доступа (на некоторых моделях – 0000, 2580 или 1234), который разблокирует редактирование параметров. Избегайте изменения неизвестных настроек без точных данных.

Основные скрытые функции и порядок активации

Типичные настройки, доступные для коррекции:

• Автоматическое запирание дверей: Активируется в блоке BSI > "Скорость активации автоцентрализации"
• Акустический сигнал при постановке на охрану: Настраивается в меню "Сигнализация" > "Подтверждение звуком"
• Автоматическое включение фар: Регулируется через "Включение фар через 30 секунд"
• Скорость активации стеклоочистителей: Корректируется в разделе "Дождевой датчик"

Критические предупреждения:

1. Сохраняйте резервную копию текущей конфигурации ЭБУ перед внесением изменений
2. Не изменяйте параметры двигателя и безопасности без профессионального оборудования
3. Некорректные настройки могут вызвать ошибки CAN-шины (коды U1***)

Функция	Блок управления	Риски
Активация датчика света	BSI	Ошибка B1002
Корректировка оборотов ХХ	ЭБУ двигателя	Нестабильная работа ДВС
Отключение EGR	ЭБУ впрыска	Ошибка P0405, проблемы с экологией

После завершения настроек обязательно выполните процедуру "Адаптация параметров" в диагностической утилите и проведите тест-драйв для проверки систем. Сброс ошибок производите только при отсутствии критических предупреждений в памяти ЭБУ.

Перезагрузка ЭБУ через диагностический порт

Перезагрузка ЭБУ (электронного блока управления) выполняется для сброса временных ошибок и адаптаций после ремонта или замены компонентов. Процедура требует подключения диагностического оборудования к разъему OBD-II и выполняется при включенном зажигании.

Важно понимать, что перезагрузка не устранит аппаратные неисправности или постоянные ошибки, вызванные физическими поломками. Она актуальна только после устранения первопричины неполадки для возврата блока к базовым настройкам.

Пошаговая процедура

1. Подключите диагностический сканер к 16-пиновому разъему OBD-II (расположен под рулевой колонкой со стороны водителя)
2. Включите зажигание, не запуская двигатель
3. Через ПО сканера перейдите в меню "ЭБУ двигателя"
4. Выберите функцию "Сброс адаптаций" или "Hard Reset"
5. Подтвердите операцию и дождитесь завершения процесса (5-7 минут)
6. Выключите зажигание на 1 минуту
7. Запустите двигатель для активации новых настроек

Критические нюансы:

• Отсоедините зарядные устройства от АКБ во избежание скачков напряжения
• После сброса возможны плавающие обороты первые 10-15 км пробега - это нормальная калибровка датчиков
• Проверьте наличие постоянных ошибок через 2-3 цикла запуска двигателя

Для контроля результата считайте параметры холостого хода: стабильные 750-800 об/мин при прогретом моторе свидетельствуют об успешной перезагрузке. Значения ниже 700 или выше 850 об/мин указывают на нерешенные проблемы.

Когда требуется профессиональное сканирование

Профессиональное сканирование необходимо при возникновении сложных или неочевидных неисправностей, когда стандартные диагностические приборы не выявляют причину проблемы. Например, если двигатель работает неустойчиво, но ошибки в памяти ЭБУ отсутствуют, либо при конфликте систем автомобиля, вызывающем хаотичное появление предупреждений на приборной панели.

Оно также обязательно после серьезного ремонта, связанного с заменой электронных компонентов: блока управления двигателем, иммобилайзера, АБС-модуля. Самостоятельное сканирование в таких случаях не позволяет выполнить адаптацию новых узлов, сброс сервисных интервалов или активацию скрытых функций.

Критические случаи для обращения в сервис

• Блокировка иммобилайзера – при потере ключей или сбоях системы противоугонной защиты требуется перепрограммирование блоков.
• Ошибки систем безопасности – срабатывание подушек безопасности (SRS), неисправности ABS/ESP, где необходимо глубокое тестирование датчиков и исполнительных механизмов.
• Плавающие неисправности – проблемы, проявляющиеся только при определенных условиях (температура, нагрузка), требующие мониторинга параметров в реальном времени.
• Обновление прошивок ЭБУ – установка корректирующих программ от производителя для устранения известных дефектов.

Профессиональное оборудование (типа Renault CAN Clip) обеспечивает доступ к заводским базам данных, расшифровывает специфические коды систем Logan, такие как:

U1F00	Ошибка связи с иммобилайзером
DF087	Несоответствие параметров ЭБУ двигателя
B1400	Неисправность модуля подушек безопасности

Попытки самостоятельного ремонта в перечисленных ситуациях часто приводят к усугублению неполадок. Комплексная диагностика на СТО включает не только чтение кодов, но и анализ стоп-кадров, графиков сигналов датчиков, тестирование исполнительных устройств – что невозможно реализовать бытовыми сканерами.

Безопасность при работе с электроникой автомобиля

Несоблюдение мер предосторожности при диагностике может привести к выходу из строя электронных блоков управления (ЭБУ), короткому замыканию или сбоям в работе систем автомобиля. Повреждение компонентов влечет дорогостоящий ремонт и потенциальные риски безопасности при движении.

Напряжение в бортовой сети достигает 12В, а в цепях некоторых датчиков – до 5В. Статическое электричество с тела человека способно повредить чувствительные микросхемы даже при касании разъема OBD-II. Особую осторожность следует проявлять при работе с ЭБУ двигателя и подушками безопасности.

Основные правила безопасности

• Отключение питания: перед подключением сканера заглушите двигатель и выньте ключ из замка зажигания. Для длительных работ снимите клемму «-» с аккумулятора
• Защита от статики: используйте антистатический браслет или касайтесь неокрашенной металлической части кузова перед контактом с разъемом
• Фиксация соединений: убедитесь в плотной посадке диагностического адаптера в разъем OBD-II (расположен под рулевой колонкой слева)
• Корректное отключение: завершите сеанс диагностики через ПО сканера перед физическим отсоединением устройства

Запрещено:

1. Подключать/отсоединять сканер при работающем двигателе
2. Использовать поврежденные адаптеры или кабели с нарушенной изоляцией
3. Применять ПО и оборудование, несовместимые с Renault Logan
4. Проводить перепрошивку ЭБУ без стабилизированного источника питания

Опасная ситуация	Последствия	Мера предотвращения
Скачки напряжения при подключении	Сгорание предохранителей CAN-шины	Проверка напряжения в разъеме мультиметром перед подключением
Влага в диагностическом разъеме	Коррозия контактов, замыкание	Визуальный осмотр гнезда, просушивание феном
Некорректный сброс ошибок	Сбой адаптаций ЭБУ	Фиксация кодов ошибок перед очисткой

При работе с системами SRS (подушки безопасности) обязательна деактивация пиропатронов через диагностическое оборудование. Избегайте принудительного физического отсоединения разъемов подушек – это может вызвать несанкционированное срабатывание.

Список источников

Приведенные ниже материалы содержат технические данные и практические рекомендации по диагностике Renault Logan.

Источники включают официальную документацию, специализированные руководства и экспертные обзоры.

• Официальное руководство по ремонту Renault Logan (издание для СНГ)
• Каталог электронных систем RENAULT 2005-2020 гг.
• Технический бюллетень "Диагностика автомобилей группы LADA"
• Методическое пособие "OBD-II: практика диагностики" (автор С. Золотницкий)
• Экспертные материалы с портала "Автодиагностика" (раздел Renault)
• Инструкция по работе с мультимарочным сканером ELM327
• Форум технических специалистов Renault "Логан-Клуб" (архив обсуждений)
• Видеоархив канала "Автоэлектрика БЫСТРО" (разбор ошибок P-кодов)

Видео: Как закрыть Рено Логан 2 ???


• BMW E60 - пятое поколение легендарной "пятёрки"

• КамАЗ-полуприцеп - универсальная модель, описание и характеристики

• Падение оборотов при включении фар - причины и ремонт
