Диагностический разъем УАЗ Патриот – ключевой элемент для выявления неисправностей и контроля состояния автомобиля.

Понимание его расположения, типа и принципов подключения критически важно для самостоятельной диагностики или работы со сканерами.

Неправильное подключение может привести к сбоям в чтении данных или повреждению электронных блоков управления.

Владельцам необходимо знать стандарт разъема, распиновку контактов и особенности работы с диагностическим оборудованием.

Тип разъема (OBD2, Euro-2/3/4): как определить точно

На УАЗ Патриот тип диагностического разъема напрямую зависит от года выпуска и экологического стандарта двигателя. Основные варианты – стандартизированный OBD-II (с 2016 года) или специализированные разъемы под протоколы Euro-2/3/4 (на более ранних моделях). Ошибка в определении типа сделает подключение сканера невозможным.

Для точной идентификации используйте три ключевых метода: визуальный осмотр разъема, сверку с годом выпуска автомобиля и проверку по VIN-коду. Комбинация этих способов гарантирует правильный результат.

Методы идентификации разъема

1. Визуальный осмотр:

   • OBD-II: Стандартная 16-контактная трапециевидная колодка (2 ряда по 8 контактов). Расположена в салоне, обычно под рулевой колонкой слева. Маркируется символом OBD-II.
   • Euro-2/3/4: Нестандартные разъемы – чаще круглый 12-контактный (как у Bosch) или прямоугольный 10-контактный. Находятся в моторном отсеке (у аккумулятора, ЭБУ или блока предохранителей).

2. Определение по году выпуска:

   Годы выпуска	Экокласс	Тип разъема
   до 2006	Euro-2	12-контактный круглый/10-контактный
   2006-2010	Euro-3	12-контактный круглый
   2010-2016	Euro-4	12-контактный круглый
   2016-н.в.	Euro-5	OBD-II (16-контактный)

3. Проверка по VIN-коду:

   • Найдите VIN (табличка на кузове, ПТС, страховка).
   • Используйте официальные сервисы УАЗ или онлайн-декодеры VIN.
   • В расшифровке проверьте графу "Экологический класс" – значение Euro-2/3/4 укажет на нестандартный разъем, Euro-5/6 – на OBD-II.

Важно: На моделях переходного периода (2010-2016) возможны исключения. При сомнениях сверяйте расположение и форму разъема с визуальными признаками. Для подключения к Euro-разъемам потребуется специальный переходник или адаптерный кабель диагностического оборудования.

Обзор необходимого оборудования: адаптеры ELM327, K-Line

Для диагностики УАЗ Патриот через разъем OBD-II потребуется специальный адаптер, преобразующий сигналы между ЭБУ автомобиля и диагностическим ПО на компьютере или смартфоне. Наиболее распространены устройства, поддерживающие протоколы ELM327 и K-Line, которые совместимы с бортовыми системами автомобиля.

Качество адаптера напрямую влияет на стабильность подключения и глубину диагностики. Дешевые китайские клоны часто имеют урезанный функционал и могут некорректно работать с заводскими параметрами Патриота, особенно при попытке доступа к узкоспециализированным модулям (трансмиссия, ABS).

Ключевые особенности адаптеров

Адаптеры ELM327 отличаются универсальностью и поддержкой беспроводных интерфейсов:

• Версии 1.5 и выше распознают протоколы UAZ Patriot (ISO 9141-2, KWP2000)
• Bluetooth/Wi-Fi подключение к Android/iOS устройствам
• Чтение базовых ошибок двигателя, датчиков кислорода, температуры
• Ограниченная поддержка параметров трансмиссии и вспомогательных систем

K-Line адаптеры обеспечивают прямой проводной доступ:

• Актуальны для старых модификаций Патриота (до 2014 г.)
• Требуют COM-порта или USB-переходника с чипом FTDI
• Стабильная работа с профессиональным ПО (например, OpenDiag)
• Глубокая диагностика всех узлов, включая иммобилайзер и блоки АКПП

При выборе учитывайте год выпуска авто и требуемые задачи:

Критерий	ELM327	K-Line
Совместимость с ПО	Torque, Car Scanner	OpenDiag, DST-2M
Доступ к спецфункциям	Ограниченный	Полный
Тип подключения	Беспроводной	Проводной (USB)

Важно: Для новых Патриотов (после 2020 г.) с CAN-шиной предпочтительны ELM327 с поддержкой CAN 2.0B. При работе с K-Line отключайте зажигание перед соединением/разъединением кабеля во избежание повреждения порта.

Проверка совместимости адаптера с бортовой сетью УАЗ

Перед подключением диагностического сканера к УАЗ Патриот критически важно убедиться в совместимости адаптера с электроникой автомобиля. Несоответствие протоколов обмена данными или электрических параметров приведет к невозможности чтения ошибок ЭБУ или корректной интерпретации показаний датчиков.

Использование неподходящего адаптера может спровоцировать сбои в работе бортовой сети: от ложных ошибок на приборной панели до временного отказа электронных систем. В редких случаях возможна перегрузка CAN-шины, требующая сброса предохранителей.

Алгоритм проверки совместимости

Выполните следующие действия для верификации адаптера:

1. Определите тип разъема УАЗ Патриот (стандарт OBD-II, 16-pin, контакты 4-5-16 – масса, питание, K-line/CAN).
2. Сверьте протоколы связи:
   • Модели до 2010 г.: ISO 9141-2 (K-line)
   • Модели после 2010 г.: ISO 15765-4 (CAN 2.0B), реже ISO 14230 (KWP2000)
3. Проверьте характеристики адаптера:

   Параметр	Требование
   Рабочее напряжение	9-18V (соответствует бортовой сети 12В)
   Защита от переполюсовки	Обязательна (риск повреждения при ошибке подключения)

4. Протестируйте соединение через ПО (например, ELM327-compatible софт) – отсутствие связи подтверждает несовместимость.

Для универсальных сканеров активируйте в настройках ПО ручной выбор протокола K-line/CAN. При использовании мультимарочных устройств уточните поддержку производителем контроллеров Bosch M17.9.7, Январь-7.2, устанавливаемых на УАЗ.

Последовательность подключения калеба к разъему: ключевые моменты

Перед подключением убедитесь, что зажигание автомобиля полностью выключено. Проверьте визуально диагностический разъём (обычно расположен под рулевой колонкой или в районе блока предохранителей) на отсутствие механических повреждений, загрязнений или влаги.

Очистите контакты разъема сухой безворсовой салфеткой при необходимости. Подготовьте диагностический кабель, убедившись в целостности его штекера и отсутствии перегибов проводов. Используйте только совместимое оборудование, соответствующее стандарту OBD-II.

Алгоритм подключения

1. Сориентируйте штекер кабеля согласно форме разъема (стандартная 16-пиновая конфигурация типа J1962).
2. Совместите направляющие пазы на штекере с выступами диагностического порта.
3. Плавно вставьте штекер до характерного щелчка фиксатора без чрезмерных усилий.
4. Проверьте надежность соединения: кабель не должен болтаться или отсоединяться при легком подергивании.
5. Подключите второй конец кабеля к диагностическому сканеру/адаптеру.
6. Только после фиксации кабеля включите зажигание или запустите двигатель (согласно инструкции к вашему оборудованию).

Избегайте приложения боковых нагрузок на подключенный кабель во время диагностики. При некорректной работе оборудования всегда сначала отключайте кабель при выключенном зажигании, после чего повторите процедуру подключения с проверкой контактов.

Настройка Bluetooth/Wi-Fi соединения с беспроводным сканером

Для успешного соединения с беспроводным OBD2-адаптером предварительно активируйте Bluetooth или Wi-Fi модуль на вашем смартфоне или планшете. Убедитесь, что сканер корректно вставлен в диагностический разъем OBD-II автомобиля (расположен под рулевой колонкой слева) и переведен в режим сопряжения (индикатор на устройстве должен мигать).

Откройте настройки беспроводных сетей вашего мобильного устройства и выполните поиск доступных устройств. В списке обнаруженных девайсов выберите название вашего сканера (обычно соответствует модели, например "Vgate iCar Pro" или "OBDLink LX"). Если запрашивается PIN-код, введите стандартную комбинацию (чаще всего 0000, 1234 или 12345).

Типичные проблемы подключения и решения

При возникновении сложностей обратите внимание на следующие моменты:

• Нестабильный сигнал – сократите расстояние между адаптером и устройством, уберите металлические предметы между ними
• Несовместимость ПО – обновите приложение для диагностики (Torque Pro, Car Scanner и т.д.) и прошивку сканера
• Ошибка аутентификации – перезагрузите сканер (отсоедините от разъема на 30 секунд), удалите старое сопряжение в настройках телефона

Индикатор адаптера	Состояние	Действие
Не горит	Нет питания	Проверить контакт в OBD-разъеме, запустить двигатель
Мигает синим/красным	Режим сопряжения	Искать устройство в настройках телефона
Горит постоянно	Соединение установлено	Запускать диагностическое приложение

Важно: Для Wi-Fi сканеров после подключения может потребоваться ручная настройка IP-адреса (указывается в инструкции к адаптеру, обычно 192.168.0.10-192.168.0.12) и отключение перехода в сотовую сеть. В диагностическом приложении выберите соответствующий тип подключения (Bluetooth OBD или Wi-Fi OBD) и подтвердите сопряжение.

Требуемое ПО: актуальные программы для диагностики (MotorDoc, OpenDiag)

Для эффективной работы с диагностическим разъемом УАЗ Патриот необходимо специализированное программное обеспечение, способное корректно интерпретировать протоколы обмена данными ЭБУ автомобиля. Популярные универсальные сканеры часто не обеспечивают полный доступ к системам УАЗ, поэтому предпочтение отдается специализированным решениям, разработанным с учетом особенностей отечественных машин.

Две наиболее востребованные и функциональные программы для диагностики УАЗ Патриот – MotorDoc и OpenDiag. Они позволяют не только считывать и расшифровывать ошибки, но и проводить активное тестирование исполнительных механизмов, просматривать параметры в реальном времени, а также выполнять адаптации и калибровки отдельных систем. Совместимость с распространенными адаптерами на базе ELM327 (при правильной настройке) делает их доступными для гаражного использования.

Ключевые особенности ПО

MotorDoc UIS:

• Официальная поддержка: Разрабатывается при участии АО "УАЗ", гарантирует совместимость с актуальными моделями.
• Глубина диагностики: Полный доступ к ЭБУ двигателя (М86, Bosch, Итэлма), АКПП, ABS, иммобилайзеру, панели приборов.
• Функции сервисного режима: Адаптация дроссельной заслонки, обучение РХХ, прокачка ABS, кодирование форсунок, сброс сервисного интервала.
• Требования: Требует лицензионного ключа (платная), рекомендован оригинальный адаптер MotorDoc MD01.

OpenDiag Free:

• Бесплатность и открытость: Распространяется свободно, поддерживается энтузиастами.
• Широкий охват систем: Диагностика двигателя (включая старые ЭБУ Январь, Микас), трансмиссии, тормозных систем, подушек безопасности (SRS).
• Гибкость: Работает с большинством адаптеров K-Line (K-Line, L-Line) и CAN (ELM327, VAG COM).
• Особенность: Может иметь ограниченную функциональность для новейших моделей или сложных операций (например, кодирование блоков) по сравнению с MotorDoc.

Выбор и рекомендации: Для профессионального сервиса или владельцев новых Патриотов оптимален MotorDoc UIS. OpenDiag Free – отличное бюджетное решение для базовой диагностики и владельцев автомобилей предыдущих лет выпуска. Перед подключением всегда проверяйте совместимость версии ПО с годом выпуска вашего УАЗ Патриот и используемым адаптером.

Настройка COM-порта вручную при проблемах соединения

Автоматическое определение параметров порта иногда не срабатывает из-за конфликтов драйверов, устаревшего ПО или особенностей китайских адаптеров ELM327. Ручная настройка устраняет несовпадение скоростей и управляющих сигналов между софтом и адаптером, обеспечивая стабильную связь с ЭБУ УАЗ Патриот.

Перед настройкой убедитесь в физической исправности разъёма, отсутствии обрывов в кабеле и правильной установке драйверов адаптера. Проверьте номер COM-порта в Диспетчере устройств Windows (раздел "Порты COM и LPT").

Алгоритм ручной конфигурации

1. Откройте Диспетчер устройств через Панель управления или контекстное меню кнопки "Пуск".
2. В ветке Порты (COM и LPT) найдите ваш адаптер (пример: USB-SERIAL CH340 (COM5)).
3. Щёлкните ПКМ → Свойства → вкладка "Параметры порта".
4. Установите значения:
   • Скорость (бит/с): 9600 (стандарт для K-line)
   • Биты данных: 8
   • Чётность: Нет
   • Стоповые биты: 1
   • Управление потоком: Нет
5. Нажмите "Дополнительно" → проверьте номер порта (избегайте COM1-COM4 из-за риска конфликтов).
6. Сохраните изменения кнопкой OK и перезапустите диагностическую программу.

Параметр	Значение для K-Line	Типичные ошибки
Скорость	9600 бит/с	115200 (для CAN)
Управление потоком	None	XON/XOFF или аппаратное
Контроль чётности	Отключён	Чёт/нечёт

Важно: Если соединение не установилось, попробуйте варианты скорости 38400 или 57600 бит/с для отдельных версий ПО. При использовании китайских адаптеров временно отключите все другие COM-устройства в Диспетчере задач.

После корректировки параметров выполните тест связи в диагностической утилите. При сохранении ошибки "Timeout" проверьте целостность контактов 7 (K-line) и 16 (питание) в OBD-II разъёме автомобиля мультиметром.

Чтение стандартных кодов ошибок P0xxx: расшифровка

Коды ошибок формата P0xxx относятся к стандартизированным диагностическим кодам неисправностей (DTC) в системе OBD-II. Они универсальны для всех автомобилей, включая УАЗ Патриот, и указывают на проблемы в силовом агрегате (двигатель, трансмиссия). Первая цифра после "P0" определяет категорию неисправности, а последние две цифры уточняют конкретную проблему.

Для владельца Патриота важно понимать, что коды P0xxx требуют профессиональной интерпретации, но базовое знание их структуры помогает оценить серьезность проблемы. Например, ошибки, начинающиеся на P03xx, связаны с системой зажигания, а P04xx – с системами контроля выбросов.

Структура и расшифровка кодов P0xxx

Основные категории кодов P0xxx:

• P01xx-P02xx: Неисправности топливной системы или системы подачи воздуха (например, P0171 - "Слишком бедная смесь")
• P03xx: Проблемы с системой зажигания или пропусками воспламенения (например, P0301 - "Пропуски воспламенения в 1 цилиндре")
• P04xx: Сбои в системах контроля выбросов (например, P0420 - "Низкая эффективность катализатора")
• P05xx: Неполадки системы холостого хода или управления скоростью
• P06xx: Ошибки ЭБУ или его периферийных цепей

Примеры распространенных ошибок на УАЗ Патриот:

Код ошибки	Описание	Возможные причины
P0101	Неисправность цепи ДМРВ (датчик массового расхода воздуха)	Загрязнение датчика, обрыв проводки, замыкание
P0120	Неисправность цепи датчика положения дроссельной заслонки	Окисление контактов, механический износ датчика
P0300	Обнаружены случайные/множественные пропуски воспламенения	Некачественное топливо, износ свечей, проблемы с катушкой

Важно: Код указывает на симптом, а не на точную причину. После расшифровки необходима:

1. Проверка стоп-кадра (Freeze Frame) – данных параметров в момент ошибки (обороты, температура, нагрузка)
2. Диагностика смежных систем с помощью сканера (показания датчиков в реальном времени)
3. Визуальный осмотр проводов и разъемов на предмет повреждений

Очистку кодов выполняйте только после устранения неисправности. Повторное появление той же ошибки требует углубленной проверки электроцепи или замены компонента.

Особенности чтения кодов производителя (UAZ-specific)

УАЗ Патриот использует проприетарные диагностические коды производителя (UAZ-specific), которые дополняют стандартизированные OBD-II P-коды. Эти коды относятся к специфическим системам автомобиля: полному приводу (4WD), раздаточной коробке, блокировкам дифференциалов, кузовной электронике и другим узлам, характерным для внедорожников УАЗ. Они позволяют выявлять неисправности, не описанные в универсальных протоколах.

Для доступа к UAZ-кодам требуется совместимое ПО или сканер, поддерживающий закрытые протоколы производителя (часто на базе KWP2000/ISO 14230). Стандартные OBD-адаптеры могут не распознавать эти коды, а их расшифровка возможна только через официальные сервисные мануалы УАЗ или специализированные базы данных дилерских СТО.

Ключевые отличия и сложности

Формат кодов: Имеют структуру, отличную от OBD-II (например, U12XX, U25XX), где:

• Первая цифра указывает на систему (1 – двигатель, 2 – трансмиссия, 3 – подвеска, 4 – кузовные системы)
• Последующие цифры детализируют ошибку (например, U1201 – неисправность датчика положения муфты 4WD)

Типовые проблемы при диагностике:

1. Ограниченный доступ к расшифровкам – описания кодов редко публикуются в открытых источниках
2. Зависимость от ПО: программы типа OpenDiag или дилерские решения (UAZ DS) необходимы для интерпретации
3. Ложные срабатывания при низком напряжении АКБ, характерные для бортовой сети УАЗ

Примеры специфичных кодов:

Код	Система	Вероятная причина
U1201	4WD	Обрыв цепи датчика положения муфты
U2503	Блокировка диффа	Короткое замыкание в цепи актуатора
U4008	Кузов	Неисправность датчика уровня масла в раздатке

Рекомендации: При появлении UAZ-кодов сначала проверяйте соединения разъемов и целостность проводки проблемного узла. Для точной диагностики обращайтесь к официальным техническим бюллетеням УАЗ или дилерскому оборудованию – самостоятельная интерпретация без доступа к базам производителя часто приводит к ошибкам.

Стирание ошибок после ремонта: безопасный алгоритм

Перед сбросом ошибок через диагностический разъем OBD-II убедитесь, что устранена сама неисправность, вызвавшая код. Повторная активация индикатора Check Engine после стирания укажет на незавершенный ремонт или дополнительные скрытые неполадки.

Подключите совместимый сканер к 16-контактному разъему, соблюдая последовательность: заглушите двигатель, подсоедините оборудование, включите зажигание (без запуска мотора). Проведите диагностику для подтверждения отсутствия активных ошибок – стирать следует только сохраненные в памяти коды.

Пошаговый алгоритм сброса

1. Запустите ПО сканера и установите связь с ЭБУ
2. Перейдите в раздел "Стирание кодов неисправностей"
3. Подтвердите операцию при запросе системы
4. Дождитесь сообщения "Ошибки успешно удалены"
5. Перезагрузите ЭБУ: отключите зажигание на 30 секунд

Критические нюансы:

• Адаптации не сбрасываются – параметры топливоподачи и холостого хода сохраняются
• Историю ошибок можно просмотреть даже после удаления через расширенные функции сканера
• Принудительный сброс без устранения причины ведет к повторному появлению ошибки через 2-3 цикла работы двигателя

Действие	Риск при нарушении
Стирание при работающем двигателе	Повреждение прошивки ЭБУ
Отсоединение сканера до завершения операции	Сбои в работе системы впрыска

Контроль реальных параметров работы двигателя через адаптер

Подключение диагностического адаптера к разъёму OBD-II УАЗ Патриот открывает доступ к данным в реальном времени. Специализированное ПО (например, Scanmatic, ELM327-совместимые приложения) считывает информацию напрямую с электронного блока управления двигателем (ЭБУ), отображая актуальные показатели без задержек. Это позволяет анализировать работу систем непосредственно во время движения или на холостом ходу.

Ключевые контролируемые параметры включают обороты коленвала, температуру охлаждающей жидкости, положение дроссельной заслонки, напряжение бортовой сети и расход воздуха. Особое внимание уделяется показателям датчиков кислорода (лямбда-зондов), давлению в топливной рампе и углу опережения зажигания – их отклонения от нормы помогают выявить скрытые неисправности.

Типичные параметры для мониторинга

• Частота вращения коленвала (RPM): точные обороты двигателя.
• Температура охлаждающей жидкости: контроль перегрева и работы термостата.
• Долговременные и кратковременные топливные коррекции (LTFT/STFT): оценка баланса топливовоздушной смеси.
• Напряжение датчиков кислорода: эффективность каталитического нейтрализатора.
• Положение дроссельной заслонки: корректность работы педали газа.

Параметр	Нормальные значения	Возможные проблемы при отклонениях
Давление в топливной рампе	3.8-4.0 бар (инжектор ZMZ)	Неисправность ТНВД, засор фильтра
Угол опережения зажигания	5°-15° на холостом ходу	Детонация, ошибки датчика детонации
Расход воздуха (MAF)	2.0-4.0 г/с (холостые)	Загрязнение ДМРВ, подсос воздуха

Важно: Для корректной интерпретации данных учитывайте специфику двигателя (ZMZ Pro, Iveco) и текущие условия эксплуатации. Отклонения единичных параметров требуют комплексной проверки взаимосвязанных систем.

Диагностика датчиков (ДПКВ, ДТОЖ, ДМРВ) через разъем

Для диагностики ключевых датчиков двигателя УАЗ Патриот через колодку OBD-II потребуется совместимый сканер (ELM327, K-Line или дилерский прибор) и специализированное ПО (MotorDoc, OpenDiag, Delphi DS). Подключите адаптер к 16-контактному разъёму, расположенному под рулевой колонкой слева, убедившись в наличии питания на контактах 4 (масса), 7 (K-Line), 16 (+12В).

После установки связи со ЭБУ перейдите в режим чтения параметров в реальном времени. Для корректной интерпретации данных двигатель должен быть прогрет до рабочей температуры (80-95°C), а холостой ход – стабилизирован. Особое внимание уделите показателям при резком изменении оборотов (2000-3000 об/мин) и сравните их с эталонными значениями для ЗМЗ-409.

Проверка основных датчиков

ДПКВ (Датчик Положения Коленчатого Вала):

• Контролируйте параметр "Обороты двигателя" – при пропусках сигнала сканер зафиксирует плавающие обороты или ошибку P0335
• Проверьте осциллографом форму сигнала: равномерные пики без "просадок"

ДТОЖ (Датчик Температуры Охлаждающей Жидкости):

1. Сравните показания сканера с реальной температурой ОЖ (термометром в расширительном бачке)
2. Резко прогрейте двигатель – значения должны плавно расти без скачков
3. При неисправности (код P0115-P0118) ЭБУ включит вентилятор на постоянную работу

ДМРВ (Датчик Массового Расхода Воздуха):

Состояние	Норма (ЗМЗ-409)	Признак неисправности
Холостой ход	9-12 кг/час	Скачки >±3 кг/час
3000 об/мин	35-42 кг/час	Резкое падение при сбросе газа

Важно: при загрязнении ДМРВ появляется ошибка P0100 и повышенный расход топлива.

Проверка сигналов исполнительных механизмов (форсунки, РХХ)

Для проверки сигналов форсунок и регулятора холостого хода (РХХ) через диагностический разъем OBD-II УАЗ Патриот потребуется совместимый сканер или мотор-тестер с осциллографом. Подключение осуществляется через колодку K-Line (контакт 7 стандарта ISO 9141-2) с обязательным соблюдением полярности.

Перед началом измерений убедитесь в исправности цепи питания исполнительных механизмов (напряжение 12В при включенном зажигании) и целостности "массовых" проводов. Диагностику проводят на прогретом до рабочей температуры двигателе.

Методика проверки форсунок

Для оценки сигналов форсунок выполните:

1. Подключите осциллограф к управляющему проводу форсунки (контакт ECU) и "массе"
2. Запустите двигатель на холостом ходу
3. Анализируйте параметры сигнала:
   • Амплитуда импульса: 12-14В в момент отключения
   • Длительность впрыска: 2-5 мс на холостом ходу
   • Форма пилы при открытии/закрытии

Неравномерность длительности импульсов между цилиндрами более 0,2 мс указывает на неисправность форсунки или цепи управления.

Проверка регулятора холостого хода

Диагностика РХХ включает:

Параметр	Нормальное значение	Признак неисправности
Сопротивление обмоток	40-80 Ом (между контактами A-B и C-D)	Обрыв или КЗ в обмотках
Рабочий сигнал (осциллограф)	ШИМ-сигнал 150-250 Гц	Отсутствие импульсов, постоянное +12В

Важно: При проверке ШИМ-сигнала отсоедините разъем РХХ и подключите тестер через переходник для контроля активности ЭБУ.

Типичные проблемы при диагностике:

• Отсутствие сигналов - проверка предохранителей F16 (15А) и F2 (7,5А)
• Постоянное напряжение +12В на управляющем проводе - обрыв в цепи ЭБУ
• Нулевое напряжение - КЗ на "массу"

Диагностика системы зажигания по данным ЭБУ

Электронный блок управления (ЭБУ) УАЗ Патриот непрерывно контролирует параметры системы зажигания, фиксируя отклонения от нормы в режиме реального времени. Доступ к этим данным осуществляется через диагностический разъем OBD-II по протоколу ISO 9141-2/KWP2000 с использованием совместимого сканера или ПО.

Анализ показателей ЭБУ позволяет выявить скрытые неисправности без разборки узлов: пропуски воспламенения, отклонения угла опережения зажигания, сбои в работе катушек или датчиков. Критически важны параметры корректировки топливоподачи и сигналы от детонационных датчиков.

Ключевые параметры для анализа

При диагностике фокусируйтесь на следующих показателях в потоке данных ЭБУ:

• Угол опережения зажигания – динамическое значение в градусах до ВМТ
• Коррекция угла зажигания – адаптивные поправки (±10°) по датчику детонации
• Состояния пропусков воспламенения – коды цилиндров с misfire (P0300-P0304)
• Ошибки катушек зажигания – обрывы/короткие замыкания (P0351-P0354)
• Сигнал датчика положения коленвала – соответствие эталонным импульсам

Параметр	Нормальное значение	Отклонение	Возможная причина
Угол опережения (ХХ)	8-12° до ВМТ	>15° или <5°	Неисправность ДПКВ, нагар в камере сгорания
Коррекция зажигания	±2°	Постоянное +8°/+10°	Низкое октановое число топлива, детонация
Пропуски воспламенения	0	Регистрация в цилиндрах	Пробитые свечи, неисправные катушки, утечки вакуума

При выявлении ошибок P1320 (неисправность цепи детонации) или P0335 (обрыв ДПКВ) выполните проверку цепей датчиков мультиметром. Для точной локализации проблемы с катушками используйте метод перестановки между цилиндрами с последующим мониторингом смещения пропусков воспламенения.

1. Считайте актуальные ошибки из памяти ЭБУ
2. Зафиксируйте параметры системы зажигания на холостом ходу
3. Проанализируйте данные при нагрузке (2500-3000 об/мин)
4. Сравните показатели с эталонными значениями для ZMZ-409
5. Проверьте реакцию системы на принудительное изменение УОЗ

Возможности сканирования АБС и ESC (для новых модификаций)

Для современных версий УАЗ Патриот с электронными системами безопасности диагностический разъем OBD-II предоставляет доступ к сканированию модулей Антиблокировочной Системы (АБС) и Электронной Системы Стабилизации (ESC). Это позволяет выявлять неисправности датчиков колес, гидравлического блока, акселерометров или программные ошибки напрямую через стандартизированные диагностические протоколы.

Подключение совместимого сканера (например, с поддержкой протокола UDS) к разъему обеспечивает чтение актуальных параметров в реальном времени: скорость вращения каждого колеса, давление в тормозной магистрали, угол поворота руля и статус активации ESC. Для корректной работы требуется оборудование, способное взаимодействовать с контроллерами Bosch 9.1 или более поздними версиями, используемыми на новых моделях.

Ключевые диагностические функции

• Считывание и расшифровка кодов неисправностей (DTC) из памяти модулей АБС/ESC с детализацией по конкретным датчикам или компонентам
• Активация тестов исполнительных механизмов: принудительная проверка насоса и клапанов гидроблока, тест датчиков вращения колес
• Просмотр live-данных:
  • Поперечное ускорение
  • Скорость рыскания (вращения вокруг вертикальной оси)
  • Состояние переключателей стоп-сигналов
• Калибровка датчиков после замены компонентов или сбоев адаптации
• Обновление прошивки блоков управления через диагностический разъем (требует специализированного ПО)

Важно: Для полноценного доступа к функциям ESC/АБС на Патриотах 2020+ годов выпуска необходим сканер, поддерживающий протокол UDS (ISO 14229). Устаревшие устройства, работающие только с протоколом KWP2000, могут не отображать часть параметров или выдавать ошибки связи.

Обнуление сервисного интервала через диагностический порт

Обнуление сервисного интервала на УАЗ Патриот выполняется исключительно через диагностический разъем OBD-II с использованием специализированного оборудования. Эта процедура необходима для сброса напоминания о ТО на приборной панели после выполнения планового обслуживания.

Ручные методы сброса (например, через кнопки одометра) для современных моделей Патриот не работают – требуется подключение диагностического сканера. Процедура затрагивает данные в блоке управления двигателем (ЭБУ), где хранится информация о пробеге до следующего ТО.

Порядок действий

Для корректного обнуления выполните следующие шаги:

1. Подключите диагностический сканер к 16-контактному разъему OBD-II (расположен под рулевой колонкой).
2. Включите зажигание (без запуска двигателя).
3. Выберите в меню сканера:
   • Марку автомобиля: УАЗ
   • Модель: Patriot
   • Блок управления: Электронные системы двигателя
4. Перейдите в раздел "Сервисные функции" → "Обслуживание".
5. Выберите команду "Сброс интервала ТО" или аналогичную.
6. Подтвердите операцию и дождитесь сообщения "Операция завершена успешно".
7. Выключите зажигание на 10 секунд, затем проверьте исчезновение индикации ТО на приборке.

Важные нюансы:

Оборудование	Требуются сканеры уровня LAUNCH, AUTEL, Scanmatic или дилерский ПО. Дешевые OBD-адаптеры часто не поддерживают функцию.
Ошибки при сбросе	Не пытайтесь обнулить интервал до выполнения ТО – это нарушит учет ресурсов. При сбоях проверьте качество подключения контактов разъема.
Последствия	Неправильные манипуляции могут вызвать сбои в работе ЭБУ. При отсутствии опыта доверьте процедуру сервису.

Убедитесь, что сканер совместим с протоколами UAZ CAN или ISO 15765-4. После обнуления система начнет новый отсчет пробега до следующего ТО на основе данных одометра.

Адаптации после ремонта: сброс адаптаций педали сцепления, дросселя

После замены узлов сцепления или дроссельной заслонки на УАЗ Патриот требуется сброс адаптаций ЭБУ через диагностический разъем. Процедура удаляет сохраненные в памяти контроллера параметры изношенных деталей, позволяя системе заново "обучиться" работе с новыми компонентами. Игнорирование этого шага приводит к некорректной работе трансмиссии, рывкам при переключении передач или плавающим оборотам двигателя.

Сброс выполняется специализированным ПО (например, OpenDiag, UCDS) по стандартному протоколу OBD-II. Для доступа к функциям адаптации требуется:

1. Активировать зажигание без запуска ДВС
2. Подключить сканер к 16-пиновому разъёму (расположен под рулевой колонкой)
3. Выбрать в меню "Электронные системы" > "Блок управления двигателем"

Порядок процедур

Компонент	Алгоритм сброса
Дроссельная заслонка	Выбрать "Адаптация дросселя" Запустить "Обучение нулевой позиции" Дождаться подтверждения (2-3 минуты)
Педаль сцепления	Перейти в "Сервисные функции" Активировать "Калибровку сцепления" Выжать педаль до упора 5-7 раз по команде ПО

Важно: при сбросе дросселя запрещено касаться педали газа. После процедур обязательна проверка в реальных условиях – плавный разгон до 60 км/ч с фиксацией реакции трансмиссии. При сохранении ошибок потребуется повторная адаптация с контролем датчиков положения.

Программирование иммобилайзера через разъем

Программирование иммобилайзера УАЗ Патриот осуществляется через диагностический разъем OBD-II, расположенный под рулевой колонкой. Для выполнения процедуры требуется специализированное оборудование: заводской сканер типа "УАЗ-ПРО" или мультимарочный диагностический адаптер с поддержкой протокола KWP2000. Подключение выполняется при выключенном зажигании, после чего включается питание бортовой сети без запуска двигателя.

Процедура требует строгого соблюдения последовательности действий, указанной в сервисной документации. Неправильные манипуляции могут привести к блокировке системы безопасности или нарушению работы ЭБУ. Обязательным условием является наличие действующего PIN-кода иммобилайзера, который вводится в начале процедуры для авторизации оборудования.

Ключевые этапы программирования

1. Подключение диагностического оборудования к 16-контактному разъему OBD-II
2. Активация режима "Иммобилайзер" в программном обеспечении сканера
3. Ввод заводского PIN-кода из сертификата транспортного средства
4. Последовательная регистрация чип-ключей в системе:
   • Поместить первый ключ в зону считывания
   • Дождаться подтверждения обучения (сигнал светодиода)
   • Повторить операцию для дополнительных ключей (макс. 5 шт.)
5. Фиксация изменений в энергонезависимой памяти ЭБУ

Критические требования: напряжение аккумулятора должно быть не ниже 12.5 В, запрещено прерывать процесс программирования. Все регистрируемые ключи должны присутствовать при процедуре – ранее не зарегистрированные устройства автоматически деактивируются системой после перепрограммирования.

Важно: после успешного программирования обязательно проверяется работоспособность всех запрограммированных ключей путем запуска двигателя. Рекомендуется проводить процедуру в авторизованных сервисных центрах – самостоятельные попытки без профессионального оборудования часто приводят к необходимости дорогостоящей замены компонентов системы безопасности.

Работа с параметрами ЭБУ: риски и ограничения

Изменение заводских настроек ЭБУ через диагностический разъем требует глубокого понимания работы систем двигателя. Некорректные правки параметров впрыска топлива, угла опережения зажигания или режимов работы турбины способны спровоцировать детонацию, перегрев, повышенный расход масла или катастрофический выход из строя силового агрегата. Даже незначительные сдвиги значений в калибровках могут вызвать каскадный сбой датчиков и аварийный режим работы.

Несанкционированное вмешательство автоматически аннулирует гарантию на силовой агрегат и электронные компоненты. Дилерские сканеры фиксируют факт изменения прошивки и количество циклов перезаписи ЭБУ, что легко выявляется при официальной диагностике. Попытки "чип-тюнинга" без сертифицированного оборудования часто приводят к блокировке контроллера из-за ошибок верификации данных, требуя дорогостоящего восстановления на специализированных станциях.

Ключевые ограничения при работе с ЭБУ

• Аппаратные ограничения: Базовые адаптеры ELM327 не поддерживают запись в память ЭБУ. Для перепрошивки требуются профессиональные инструменты (KESS, Openbox) с лицензионным ПО.
• Защита данных: Критичные параметры (иммобилайзер, VIN) хранятся в защищенных секторах. Попытка их модификации без криптоключей вызовет "окирпичивание" блока.
• Совместимость: Прошивки для ЭБУ Bosch ME17.9.7 рассчитаны на конкретные модификации двигателя. Установка ПО от других версий приведет к некорректной работе систем.

Тип риска	Последствия	Меры предосторожности
Сброс адаптаций	Неустойчивый холостой ход, провалы при разгоне	Обязательная калибровка дросселя и РХХ после сброса
Ошибки чтения	Ложные коды неисправностей, аварийный режим	Контроль напряжения в бортовой сети (мин. 12.7В)
Физическое повреждение	Короткое замыкание, выход из строя ЭБУ	Отключение АКБ перед подключением сканера

Важно: Мониторинг параметров в реальном времени (температура ОЖ, положение РВД, лямбда-коррекция) допустим без рисков, но требует стабильного подключения. Обрыв связи во время диагностики может вызвать зависание ЭБУ. Принудительная активация исполнительных механизмов (форсунок, клапана адсорбера) через сканер должна выполняться кратковременно и только при выключенном двигателе.

Ошибка "Нет связи": причины и методы устранения

Ошибка "Нет связи" на УАЗ Патриот возникает при отсутствии соединения между диагностическим оборудованием и электронным блоком управления (ЭБУ) через OBD-II разъем. Это блокирует чтение параметров и кодов неисправностей, затрудняя диагностику.

Проблема обычно связана с нарушением целостности сигнальных цепей, неисправностями компонентов или внешними факторами. Для локализации неполадки требуется последовательная проверка элементов системы.

Основные причины:

• Отсутствие питания разъема – повреждение цепи +12В (контакт 16) или массы (контакт 4).
• Обрыв проводов K-Line – коррозия или перелом кабелей на контактах 7 (K1) и 15 (K2).
• Неисправность ЭБУ – программный сбой, отсутствие питания блока, физические повреждения.
• Механические дефекты разъема – загрязнение, окисление контактов, деформация корпуса.
• Проблемы с адаптером/ПО – несовместимость сканера, устаревшие драйверы.

Алгоритм устранения:

1. Проверьте мультиметром напряжение на контакте 16 (+12В при включенном зажигании) и "массу" контакта 4.
2. Прозвоните тестером провода линий K1 (пин 7) и K2 (пин 15) от разъема до ЭБУ на обрыв/КЗ.
3. Очистите контакты OBD-II разъема от окислов сжатым воздухом и контактным очистителем.
4. Перезагрузите ЭБУ: снимите клемму АКБ на 10-15 минут для сброса ошибок.
5. Протестируйте сканер на другом автомобиле, обновите ПО адаптера и драйверы ПК.

Контакт разъема	Назначение	Норма
4	Кузовная масса (GND)	Сопротивление 0 Ом
7	Диагностическая линия K1	Сопротивление 0.5-1.5 кОм
16	Питание +12В	Напряжение 11.8-14.5В

Измерение напряжения питания на контактах колодки OBD2

Проверка напряжения питания на диагностическом разъеме УАЗ Патриот выполняется для исключения проблем с подачей энергии на электронные блоки управления. Отсутствие или нестабильность питания блокирует связь со сканером и корректную диагностику.

Для измерений потребуется мультиметр, переключенный в режим постоянного напряжения (DCV) с пределом 20 В. Игнорирование полярности или выбор неправильного режима приведет к некорректным показаниям или повреждению оборудования.

Ключевые контакты для проверки

Основные точки измерения на 16-пиновой колодке OBD2:

• Контакт 16 (+12V) – питание от аккумуляторной батареи. Напряжение должно соответствовать 11.8-14.4V при включенном зажигании
• Контакт 4 (GND) – масса кузова. Используется как эталонная точка для замеров
• Контакт 5 (Signal Ground) – цифровая масса для диагностической шины

Порядок измерений:

1. Включите мультиметр, установите черный щуп на контакт 4 (GND)
2. Коснитесь красным щупом контакта 16 – показания должны быть ≈12.6V (без зажигания) и 13.5-14.4V (при работающем двигателе)
3. Проверьте целостность массы: напряжение между контактами 4 и 5 при работающем двигателе не должно превышать 0.1V

Контакты	Нормальное напряжение	Отклонение
16 (B+) – 4 (GND)	12.6-14.4V	Причины: обрыв цепи, коррозия, перегоревший предохранитель F20
4 (GND) – 5 (SGND)	0-0.1V	Причины: окисление, плохой контакт с кузовом

Важно: при отсутствии напряжения на контакте 16 проверьте предохранитель F20 в монтажном блоке салона. Для поиска обрывов используйте прозвонку цепи от АКБ до разъема. При низком напряжении измерьте заряд аккумулятора и генератора.

Ремонт поврежденных контактов в диагностическом разъеме

Поврежденные контакты диагностического разъема УАЗ Патриот – частая причина сбоев связи с диагностическим оборудованием. Физические деформации, коррозия или нарушение целостности пайки препятствуют передаче данных между ЭБУ и сканером.

Для восстановления работоспособности требуется визуальный осмотр и тестирование цепей мультиметром. Основные этапы включают демонтаж разъема, очистку контактов, замену дефектных элементов и проверку соединений.

Последовательность ремонта

1. Демонтаж разъема: Отсоедините колодку от корпуса, аккуратно отжав фиксаторы. При наличии следов коррозии обработайте контакты изопропиловым спиртом.
2. Диагностика контактов:
   • Проверьте целостность металлических клемм: отсутствие трещин, сколов, упругость при подпружинивании
   • Тестером прозвоните цепи от контактов разъема до жгута проводов (сопротивление должно быть близко к 0 Ом)
3. Замена элементов:

   Тип повреждения	Решение
   Коррозия/окисление	Очистка ластиком или мелкой наждачной бумагой (№600+)
   Облом контакта	Установка нового пина с последующей пайкой
   Разрыв провода	Зачистка изоляции и перепайка соединения

4. Сборка и проверка: Нанесите диэлектрическую смазку для защиты от влаги. Подключите сканер для тестирования связи с ЭБУ двигателя (обязательная проверка кодов ошибок после ремонта).

Критически важно: при пайке используйте термофен для защиты пластикового корпуса разъема от деформации. Все работы выполняйте при отключенной минусовой клемме АКБ. Не применяйте кислотные флюсы – остатки агрессивных веществ ускоряют коррозию.

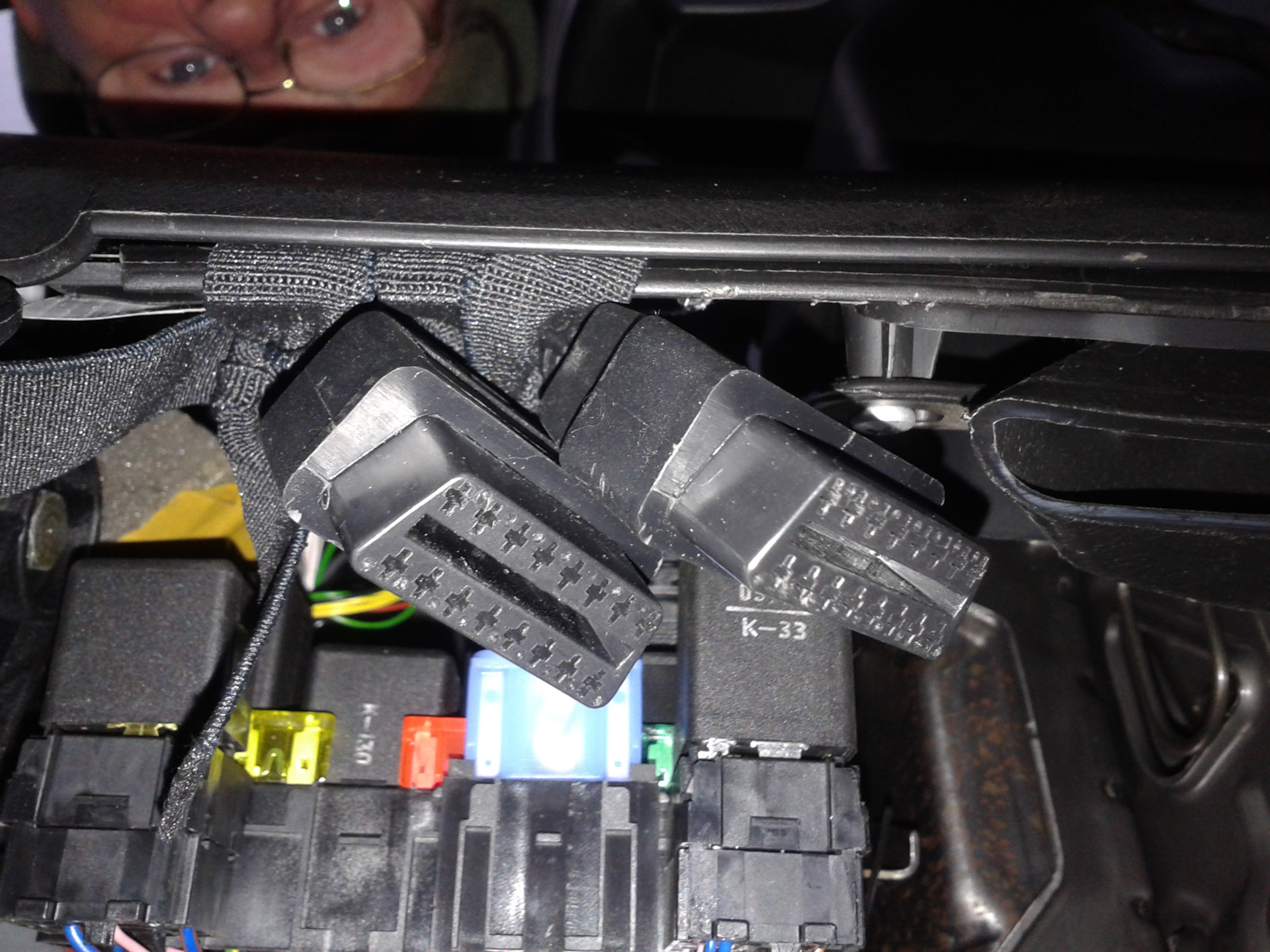

Установка дополнительного разъема для удобства подключения

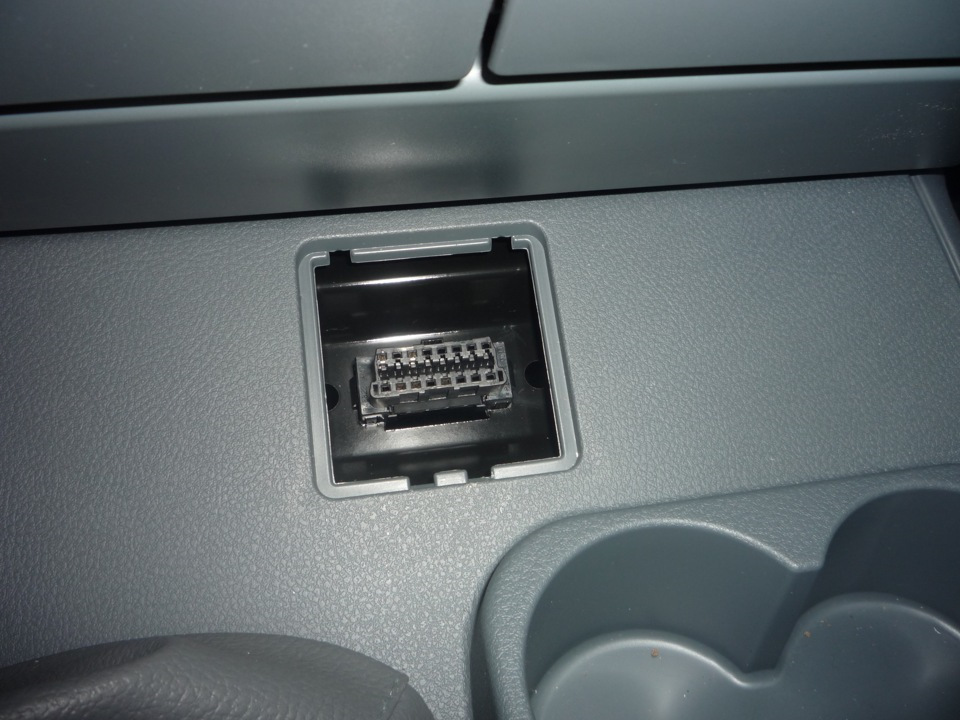

Основной диагностический разъем УАЗ Патриот расположен под рулевой колонкой, что создает неудобства при частом использовании сканеров или подключении стороннего оборудования. Монтаж дублирующего порта в легкодоступном месте (например, в районе бардачка или центральной консоли) значительно упрощает процедуру диагностики без необходимости каждый раз разбирать нижнюю панель.

Для установки потребуется приобрести совместимый 16-контактный разъем OBD-II (тип A) и экранированный 4-жильный кабель. Обязательно соблюдайте распиновку основного порта – особенно цепи питания (контакт 16: +12V), массы (контакт 4: GND), а также линий связи K-Line (контакт 7) и CAN (контакты 6 и 14). Неправильное соединение может вывести из строя электронные блоки.

Пошаговая инструкция монтажа

1. Отключите минусовую клемму аккумулятора
2. Снимите защитную панель под рулем для доступа к штатному разъему
3. Проложите кабель через пространство за центральной консолью к месту установки
4. Подсоедините провода к соответствующим контактам основного разъема:

   Контакт	Назначение	Цвет провода*
   16	Питание +12V	Красный
   4	Масса (GND)	Черный
   7	K-Line	Желтый
   6/14	CAN-H/L	Зеленый/Белый

   *цвета могут отличаться – сверяйтесь с мануалом авто

5. Закрепите новый разъем саморезами или двухсторонним скотчем
6. Проверьте мультиметром отсутствие КЗ перед подключением АКБ

Ключевые преимущества решения:

• Исключение повреждений штатного разъема при частом использовании
• Возможность скрытого подключения GPS-трекеров или сигнализации
• Ускорение процедуры диагностики в 2-3 раза
• Снижение риска обрыва проводов сканера при движении

После установки обязательно протестируйте подключение совместимым OBD-адаптером. При появлении ошибок связи проверьте качество обжима контактов и целостность экранирующей оплетки кабеля. Для защиты от влаги обработайте места соединений термоусадкой.

Меры безопасности при подключении стороннего оборудования

Перед подключением любых внешних устройств к диагностическому разъёму УАЗ Патриот (OBD-II) убедитесь в полном соответствии их характеристик заводским требованиям. Несоответствие напряжения питания или протоколов связи может спровоцировать короткое замыкание, повреждение электронных блоков управления или сбои в работе бортовых систем.

Обязательно отключайте зажигание и отсоединяйте клемму «минус» от аккумуляторной батареи на время физического подключения/отключения оборудования. Это исключит случайную подачу напряжения на разъём и предотвратит скачки напряжения в бортовой сети.

Критически важные правила

• Проверка целостности проводки: осмотрите штекер и кабель подключаемого оборудования на отсутствие повреждений изоляции, перетёртостей или оголённых контактов.
• Защита от влаги и пыли: не оставляйте разъём открытым после отсоединения оборудования. Используйте штатную защитную крышку для предотвращения окисления контактов.
• Контроль совместимости: используйте только адаптеры, сертифицированные для работы с автомобилями UAZ. Самодельные или непроверенные переходники опасны.

Риск	Последствие	Мера предосторожности
Переполюсовка питания	Выход из строя ЭБУ, предохранителей	Проверка распиновки разъёма мультиметром перед подключением
Перегрузка CAN-шины	Сбои в работе двигателя, АБС, подушек безопасности	Отключение диагностического оборудования при движении

1. Перед установкой программного обеспечения для диагностики:
   • Проверьте цифровую подпись ПО
   • Убедитесь в отсутствии вирусов
2. Избегайте одновременного подключения нескольких устройств к разъёму через разветвители
3. При возникновении ошибок на панели приборов после подключения:
   1. Немедленно отключите оборудование
   2. Выполните сброс ошибок через штатный сканер
   3. Проверьте работоспособность систем автомобиля

Список источников

При подготовке материалов о диагностическом разъеме УАЗ Патриот использовались специализированные технические документы и проверенные отраслевые ресурсы. Основное внимание уделялось официальным данным производителя и практическому опыту автомобильных специалистов.

Следующие источники содержат критически важную информацию о расположении разъема, распиновке контактов, протоколах диагностики и особенностях подключения оборудования. Они помогут избежать распространенных ошибок при работе с электронными системами автомобиля.

• Официальное руководство по ремонту УАЗ Патриот - разделы по электрооборудованию и диагностике
• Техническая документация завода-изготовителя - схемы подключения бортовой сети
• Стандарт OBD-II (SAE J1962) - спецификации диагностических разъемов
• Протоколы диагностики EOBD - принципы взаимодействия со сканерами
• Инструкции к диагностическому оборудованию - Autocom, Delphi, Launch и аналогов
• Форумы владельцев УАЗ - практические кейсы подключения и решения проблем
• Сервисные бюллетени дилерских центров - обновления по модификациям разъема
• Методические пособия по автомобильной диагностике - основы работы с CAN-шиной

Видео: КАК использовать полный привод УАЗ Патриот


• Американский фургон с прицепом - габариты и назначение

• Винил для авто - выбор плёнки и оклейка

• Бронеавтомобиль Скорпион - описание и характеристики
