Диагностика ходовой части ГАЗели - этапы и особенности

Статья обновлена: 18.08.2025

Ходовая система «ГАЗели» испытывает высокие нагрузки при эксплуатации в коммерческих целях. Регулярная диагностика критична для безопасности водителя, пассажиров и сохранности грузов.

Процедура выявляет износ узлов подвески, рулевого управления и трансмиссии до их критического повреждения. Своевременное обнаружение неисправностей предотвращает аварии и сокращает затраты на ремонт.

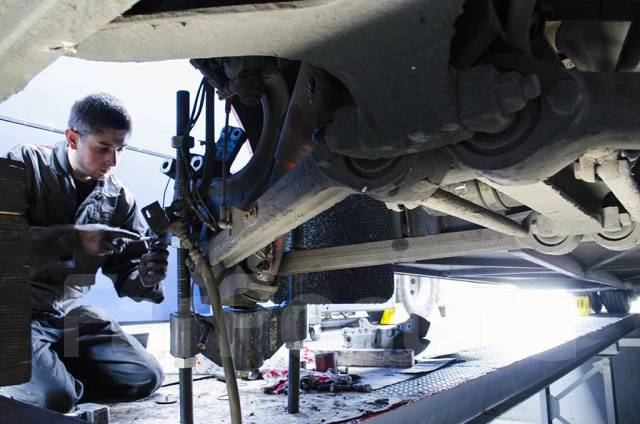

Подготовка автомобиля к диагностике: установка на подъемник

Автомобиль загоняют на ровную площадку перед подъемником, убедившись в отсутствии посторонних предметов под днищем. Водитель выключает двигатель, ставит машину на ручной тормоз и включает первую передачу (для МКПП) или режим "Паркинг" (для АКПП). Салон и багажное отделение освобождают от лишнего груза для точной оценки состояния подвески.

Перед подъемом проверяют давление в шинах – оно должно соответствовать норме производителя. Техник визуально оценивает клиренс, отсутствие явных перекосов кузова и критических повреждений элементов ходовой части. Снимают металлические коврики из салона для предотвращения случайного зацепа при подъеме.

Процедура установки на подъемник

Оператор централизует лапы подъемника относительно точек подхвата, указанных в руководстве ГАЗели:

• Передние точки: усилители лонжеронов за передними колесами
• Задние точки: участки рамы перед задней осью

При подъеме следят за траекторией движения кузова – рама не должна контактировать с элементами подъемника. На высоте 20-30 см приостанавливают подъем для контрольной тряски кузова руками – проверка устойчивости позиционирования. После фиксации на рабочей высоте дополнительно страхуют авто упорными стойками.

Важные требования безопасности:

1. Запрещено находиться под кузовом во время подъема/опускания
2. Проверка исправности замков подъемника перед началом работ
3. Исключение качания подвешенного авто принудительными воздействиями

Этап	Критерий готовности
Фиксация колес	Отсутствие касания шинами поверхности
Доступ к узлам	Свободный обзор шаровых, сайлентблоков, амортизаторов
Стабильность	Отсутствие вибраций кузова при касании рукой

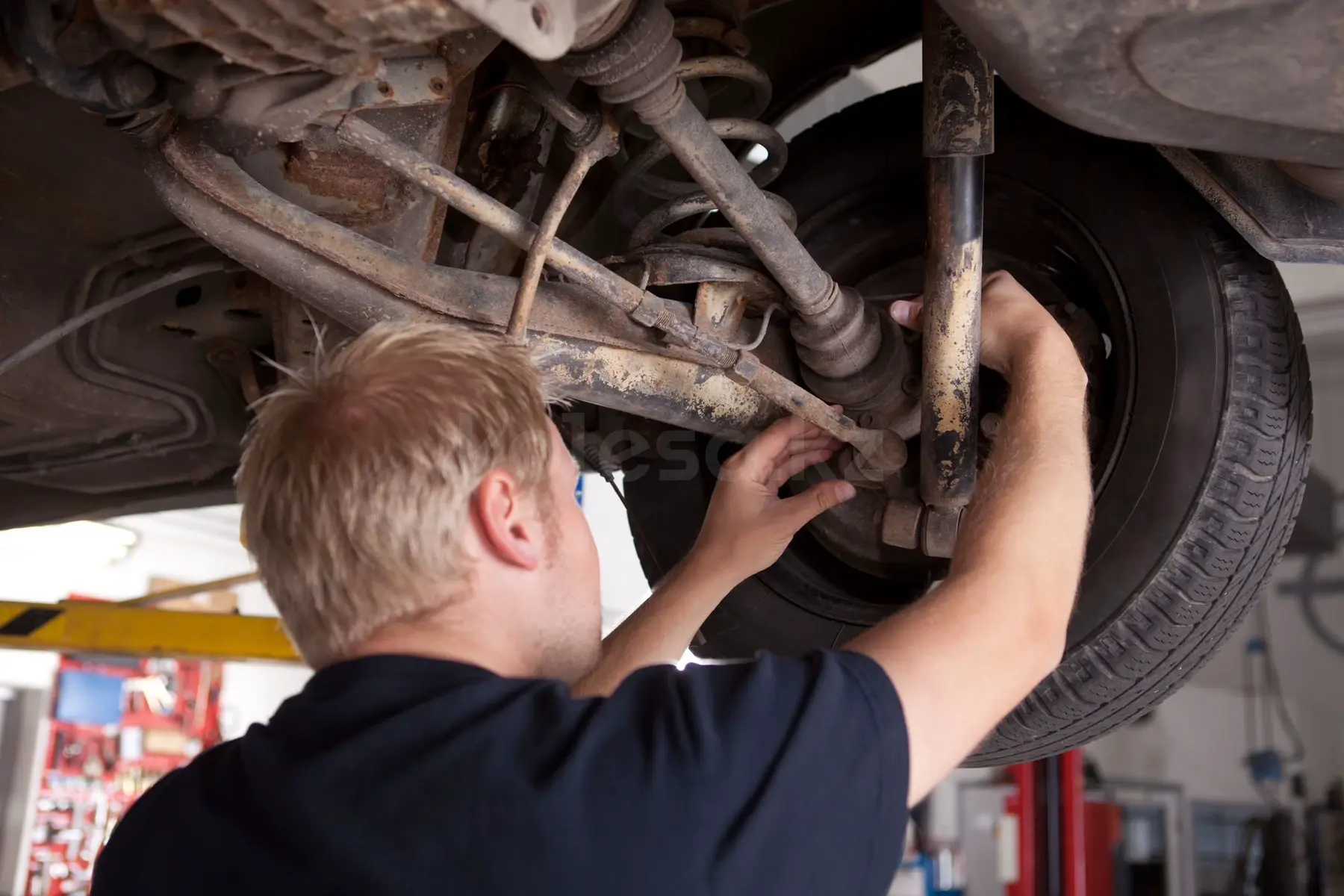

Визуальный осмотр элементов ходовой части на повреждения

Проверка начинается с визуальной диагностики всех узлов на предмет механических повреждений: трещин, вмятин, деформаций или следов коррозии. Особое внимание уделяется целостности резинометаллических соединений (сайлент-блоков), пыльников шаровых опор и рулевых наконечников, а также состоянию защитных чехлов ШРУСов. Обязательно контролируется отсутствие подтёков масла на амортизаторах и герметичность уплотнений редуктора заднего моста.

Тщательно осматриваются точки крепления элементов к кузову и раме – болтовые соединения проверяются на отсутствие срезов, деформации шайб и следов самооткручивания. Параллельно анализируется геометрия рычагов подвески, тяг стабилизатора и рулевых тяг на предмет искривлений. Диагност фиксирует любые нештатные зазоры между сопрягаемыми деталями, используя монтировку для выявления люфтов в шарнирах.

Ключевые элементы для контроля

• Передняя подвеска: шаровые опоры (целостность пыльников, люфт), сайлент-блоки верхних и нижних рычагов, стойки стабилизатора, пружины (трещины витков), амортизаторы (подтёки, вмятины корпуса).
• Задняя подвеска: рессоры (поломка листов, смещение пальцев), реактивные тяги, кронштейны крепления, втулки.
• Рулевое управление: рулевые тяги и наконечники (деформация, состояние пыльников), маятниковый рычаг, сошка рулевого механизма.
• Колёса и ступицы: радиальное биение дисков, сколы на посадочных местах, подтёки смазки из ступичных подшипников.

Типичные дефекты при визуальной оценке

Элемент	Характерные повреждения
Сайлент-блоки	Расслоение резины, вытекание вулканизата, смещение втулок
Амортизаторы	Масляные потёки по штоку, вмятины на корпусе, отслоение окраски
Пыльники ШРУС/шаровых	Разрывы, потеря эластичности, отсутствие хомутов крепления
Рессоры	Смещение центровочного болта, трещины коренных листов, просадка дуги

Проверка состояния пружин подвески и проседания

Визуальный осмотр начинают с поиска механических повреждений: трещин, сколов, следов коррозии металла, особенно в зонах контакта с чашками кузова и моста. Обязательно проверяют целостность резиновых демпферов-проставок внутри витков и отсутствие деформации концевых колец. Коррозионные поражения, уменьшающие диаметр прутка более чем на 10%, требуют замены детали.

Проседание оценивают по изменению клиренса под нагрузкой. Автомобиль устанавливают на ровную площадку с полной снаряженной массой (водитель + груз ~150 кг в кузове). Замеряют расстояние от центра колесной арки до земли по всем точкам, сравнивая результаты с паспортными значениями для конкретной модификации. Допустимое расхождение между левой и правой стороной – не более 15 мм.

Технология замера проседания

Порядок диагностики:

1. Загрузить кузов согласно техтребованиям
2. Раскачать кузов 2-3 раза для снятия напряжений
3. Измерить высоту до арки рулеткой:

Точка замера	Норма для ГАЗели NEXT (мм)	Критичное отклонение
Передняя ось	520 ± 20	490
Задняя ось	490 ± 20	460

Важно: разница между пружинами одной оси > 10% свидетельствует об их неисправности.

Косвенные признаки износа включают стуки при проезде неровностей, крен кузова в поворотах и неравномерный износ шин. При выявлении дефектов меняют пружины парами на одной оси, используя стяжные приспособления для безопасного демонтажа.

Диагностика амортизаторов на утечки и работоспособность

Визуально осмотрите корпус амортизатора по всей длине на наличие масляных подтёков или брызг. Проверьте состояние сальника штока – масляная плёнка допустима, но капли или струйки указывают на критичную утечку.

Убедитесь в отсутствии вмятин, коррозии и деформаций корпуса, особое внимание уделяя креплениям и штоку. Механические повреждения могут нарушить герметичность и работу демпфера.

Методы проверки работоспособности

Раскачка кузова: энергично надавите на угол кузова над проверяемым колесом 2-3 раза, затем резко отпустите. Исправный амортизатор гасит колебания за 1 такт. Продолжительная "раскачка" (более 2 циклов) свидетельствует об износе.

Контроль эффективности при движении:

• Резкий старт – чрезмерный "клевок" передка указывает на неисправность передних амортизаторов
• Торможение – затяжное раскачивание кузова после остановки
• Проезд неровностей – стуки или "пробои" в подвеске

Стендовая диагностика: специализированные СТО используют вибрационные платформы, фиксирующие:

Параметр	Норма для ГАЗели
Сила сопротивления отбоя	1800-2200 Н (передние), 1400-1800 Н (задние)
Сила сопротивления сжатия	600-900 Н (передние), 400-700 Н (задние)
Разница между левым/правым	Не более 15%

Важно: диагностику проводят на разгруженном автомобиле (без груза) при температуре амортизаторов +20±5°C. Перед проверкой очистите штоки от грязи щёткой.

Контроль состояния сайлентблоков рычагов подвески

Сайлентблоки соединяют рычаги подвески с кузовом или балкой, гася вибрации и обеспечивая правильную геометрию ходовой части. Их износ напрямую влияет на устойчивость автомобиля, износ шин и комфорт, поэтому диагностика выполняется при каждом ТО или появлении симптомов неисправности.

Основной метод проверки – визуальный осмотр и механическое тестирование на предмет трещин резины, расслоения, выдавливания смазки, деформации металлических втулок или коррозии. Критически важно выявлять разрывы резинового слоя и отслоение от металлических обойм.

Порядок диагностики

Автомобиль устанавливают на подъёмник или смотровую яму. Для точной оценки рычаги должны быть разгружены – подвеска обязана висеть свободно, без давления домкрата. Последовательность действий:

1. Визуальная оценка: Осмотр резиновых элементов на отсутствие глубоких трещин, надрывов, следов масляного разбухания. Проверка целостности сварных швов крепления обойм.
2. Проверка люфта:
   • Монтировкой или ломиком создают усилие между рычагом и точкой крепления к кузову/балке.
   • Качают рычаг в направлениях рабочего хода сайлентблока (вертикально, горизонтально).
   • Допустимый зазор – не более 1-2 мм. Чрезмерный свободный ход, скрип или стук указывают на износ.
3. Контроль деформации: При полностью разгруженной подвеске проверяют отсутствие перекоса рычага. Смещение относительно посадочных мест свидетельствует о разрушении сайлентблока.

Важно: Проверяют оба сайлентблока на каждом рычаге (передние нижние, верхние, задние реактивные тяги и т.д.). Особое внимание уделяют передним нижним рычагам, испытывающим максимальные нагрузки.

Признак неисправности	Воздействие на автомобиль
Разрыв резины, расслоение	Нарушение углов установки колес, ускоренный износ шин
Чрезмерный люфт	Стуки на неровностях, ухудшение курсовой устойчивости
Выдавливание смазки, разбухание резины	Потеря эластичности, заклинивание, передача вибраций на кузов
Коррозия металлических втулок	Заклинивание рычага, разрушение резины от трения

Сильно изношенные сайлентблоки заменяют только попарно на одной оси. После замены обязательна проверка и регулировка развала-схождения колёс.

Проверка шаровых опор на наличие люфта

Проверка выполняется при вывешенном колесе, предварительно сняв нагрузку с подвески. Автомобиль устанавливается на подъемник или домкраты с обязательной фиксацией противооткатными упорами и страховкой под лонжероны. Требуется обеспечить свободный доступ к проверяемым узлам и исключить движение машины во время диагностики.

Основной метод контроля – ручная проверка люфта в вертикальной и горизонтальной плоскостях. Для этого колесо захватывается в положении "3 и 9 часов" (горизонтально) и "12 и 6 часов" (вертикально), после чего выполняются раскачивающие движения с приложением умеренного усилия. Одновременно помощник контролирует состояние шаровой опоры визуально и тактильно.

Ключевые признаки неисправности:

• Щелчки или стуки при резком изменении направления раскачивания
• Видимое смещение пальца в корпусе опоры при покачивании
• Чрезмерный свободный ход (более 1-2 мм) без сопротивления

Дополнительно выполняется осмотр пыльников на целостность. Трещины или разрывы защитного чехла приводят к вымыванию смазки и ускоренному износу. При обнаружении дефектов опора подлежит замене, так как не ремонтируется.

Параметр контроля	Норма	Неисправность
Вертикальный люфт	Отсутствует	Ощутимое биение
Горизонтальный люфт	Допуск до 0.5 мм	Щелчки, стук
Состояние пыльника	Без повреждений	Трещины, разрывы

Оценка состояния втулок стабилизатора поперечной устойчивости

Визуальный осмотр начинается с вывешивания передней части автомобиля на подъёмнике или домкратах для разгрузки подвески. Проверяют целостность резиновых элементов: ищут глубокие трещины, расслоения, следы масляного загрязнения (разрушающего резину), а также деформации втулок. Особое внимание уделяют зонам контакта с кронштейном стабилизатора и местом фиксации.

Механическая диагностика выполняется монтировкой: её вставляют между стабилизатором и элементом подвески (рычагом, балкой), создавая усилие на изгиб. Люфт втулки, стуки или скрипы при покачивании указывают на критический износ. Дополнительно проверяют затяжку болтов крепления кронштейнов – ослабление соединения вызывает преждевременное разрушение втулки.

Ключевые признаки неисправности

• Посторонние шумы: стук или скрежет в передней подвеске при проезде неровностей на малой скорости
• Ухудшение управляемости: "увод" автомобиля в сторону при торможении, избыточные крены в поворотах
• Вибрация руля: появление дрожания на скоростях 60-80 км/ч, особенно при разгоне

Состояние	Визуальные признаки	Диагностическое действие
Норма	Резина эластичная, без разрывов, равномерный износ	Люфт отсутствует при нагрузке монтировкой
Требует замены	Глубокие трещины (>5 мм), отслоения, деформация	Слышимый стук, свободный ход стабилизатора в кронштейне

Диагностика ступичных подшипников на шум и биение

Проверка ступичных подшипников начинается с выявления посторонних шумов при движении. Характерный признак неисправности – монотонное гудение или вой, меняющий интенсивность при повороте руля. Звук усиливается при нагрузке на проблемный подшипник (например, гул справа нарастает в левом повороте) и снижается при разгрузке.

Для точной локализации дефекта автомобиль устанавливается на подъемник. Колеса последовательно вывешиваются, после чего производится ручное вращение с прослушиванием ступиц стетоскопом или металлическим стержнем. Скрип, хруст или щелчки указывают на разрушение сепаратора или дорожек качения.

Методы контроля люфта

1. Проверка качанием колеса:
   • Руки размещаются в позициях «12 и 6 часов»
   • Резкие покачивания выявляют вертикальный люфт
   • Повтор теста в позиции «3 и 9 часов» исключает влияние рулевых тяг
2. Измерение индикатором:
   • Часовой тип индикатора крепится на суппорт
   • Ножка упора фиксируется на ступице
   • Люфт свыше 0,1 мм требует замены подшипника

Дополнительно оценивается нагрев ступицы после пробега 10-15 км. Сильный локальный перегрев (свыше 70°C) свидетельствует о критическом трении. Комплексная проверка предотвращает заклинивание колес и разрушение узла.

Проверка целостности пыльников ШРУС и шаровых

Целостность пыльников критична для сохранения смазки и защиты шарниров от абразивного износа. Повреждение резинового чехла приводит к вымыванию консистентной смазки, попаданию грязи и влаги, что провоцирует ускоренный выход из строя ШРУСов и шаровых опор. Отсутствие своевременного обнаружения разрывов или трещин гарантированно вызовет дорогостоящую замену узлов.

Диагностика выполняется визуально при вывешенных передних колесах с обязательным проворачиванием руля в крайние положения. Основные методы проверки:

• Внешний осмотр: Поиск трещин, порезов, масляных подтёков вокруг пыльников.
• Пальпация: Сжатие резины для выявления скрытых разрывов или потери эластичности.
• Оценка фиксации: Проверка плотности прилегания зажимных хомутов к валу и корпусу шарнира.

Ключевые зоны контроля

Узел	Расположение пыльника	Типичные дефекты
ШРУС (внешний)	На ступице за колесом	Разрывы в гофрах, смещение при повороте
ШРУС (внутренний)	У КПП, за двигателем	Трещины у основания, ослабление хомутов
Шаровая опора	На рычаге подвески	Расслоение резины, выдавленная смазка

Особое внимание уделяют состоянию хомутов крепления – их ослабление вызывает разгерметизацию даже при целой резине. При обнаружении дефектов пыльник подлежит немедленной замене с повторной закладкой смазки.

Контроль состояния рулевых наконечников и тяг

Визуальный осмотр начинают с проверки целостности пыльников наконечников и тяг. Трещины, разрывы или следы смазки указывают на нарушение герметичности, что приводит к попаданию грязи и ускоренному износу шарниров. Особое внимание уделяют местам крепления тяг к рейке и поворотным кулакам – здесь недопустимы деформации или следы коррозии.

Механический контроль люфтов выполняют двумя способами. Помощник резко вращает руль влево-вправо на стоящем автомобиле, а диагност пальцами контролирует зазор в шарнирах наконечников. Альтернативно используют монтажку: её вставляют между деталями рулевого механизма и прилагают усилие, фиксируя даже минимальный стук или подвижность.

Критерии оценки и типовые дефекты

• Допустимый люфт: не более 1.5 мм при покачивании тяги вверх-вниз
• Неисправности:
  • Заклинивание шарового пальца при попытке поворота
  • Вертикальный или горизонтальный свободный ход шарнира
  • Деформация тяги (проверяется визуально по линии изгиба)

Параметр	Норма	Требует замены
Усилие проворачивания пальца	0.3-1.0 Н·м	>2.5 Н·м или заклинивание
Осевой люфт	Отсутствует	Любое ощутимое перемещение

Важно: проверку проводят на вывешенных передних колёсах, снимая нагрузку с подвески. Изношенные наконечники меняют парами, даже если дефект выявлен только с одной стороны – это предотвращает дисбаланс рулевого управления.

Проверка люфта в рулевом редукторе или рейке

Люфт определяется при вывешенных передних колёсах с помощником, вращающим руль вправо-влево. Контроль осуществляется визуально и тактильно в местах соединений редуктора/рейки. Рулевой вал отсоединяют от рейки/червяка для исключения влияния карданчика.

Замер производят люфтомером между неподвижными элементами (корпус редуктора) и подвижными частями (сошка или рулевые тяги). Допустимый люфт – не более 1-2 мм. При превышении нормы выявляют источник: износ червячной пары, подшипников, шлицов сошки или внутренних компонентов рейки.

Процедура диагностики

• Подготовка: Установить авто на яму/подъёмник, снять защиту рулевого механизма.
• Фиксация: Затянуть стояночный тормоз, подложить упоры под задние колёса.
• Контроль точек:
  1. Сошка редуктора – люфт на оси проверяется покачиванием монтировкой
  2. Рейка – смещение тяг относительно корпуса при раскачивании руля
  3. Крепление к лонжерону – деформация кронштейнов или ослабление болтов

Симптом износа редуктора	Признаки неисправности рейки
Стук при проезде неровностей	Жёсткость руля на малой скорости
Вибрация на руле при разгоне	Течь гидравлической жидкости
Неравномерный износ резины	Шум насоса при повороте

Важно: Для реечных механизмов дополнительно контролируют целостность пыльников и состояние опорных втулок. Усилие на руле должно быть равномерным без закусываний по всему диапазону хода.

Диагностика карданного вала на дисбаланс и зазоры

Диагностика дисбаланса карданного вала "ГАЗели" проводится визуально и инструментально. Сильная вибрация кузова, особенно нарастающая с увеличением скорости и ощущаемая через сиденье или руль, является первым признаком проблемы. Для точного определения степени и места дисбаланса требуется снятие карданного вала и проверка на специальном динамическом балансировочном стенде.

Проверка зазоров (люфтов) в карданном вале выполняется вручную на подъемнике или смотровой яме. Механик физически проверяет наличие недопустимого свободного хода в узлах соединения. Основное внимание уделяется шарнирам равных угловых скоростей (крестовинам) и шлицевому соединению, так как именно там чаще всего возникают износы, приводящие к появлению стуков и вибраций.

Ключевые точки проверки зазоров:

• Крестовины (шарниры): Фиксируют фланец вилки у раздаточной коробки или редуктора заднего моста ключом. Второй рукой пытаются повернуть карданный вал в обе стороны вокруг его оси. Недопустимый люфт в крестовинах проявится ощутимым свободным ходом или стуком.
• Шлицевое соединение: Удерживают одну вилку кардана неподвижно. Второй рукой пытаются повернуть другую вилку вдоль оси вала (продольное перемещение) и вокруг оси (радиальное перемещение). Износ шлицов вызовет заметный продольный люфт и стук.
• Подвесной подшипник: Руками пытаются пошатать вал вверх-вниз и влево-вправо в месте крепления подшипника. Чрезмерный люфт или заедание при вращении руками указывают на неисправность подшипника.
• Зазоры в шлицах: Замеряется щупом величина осевого перемещения карданного вала в шлицевом соединении. Превышение допустимого значения (обычно не более 0.5 мм) требует ремонта.

Признак неисправности	Вероятная причина
Вибрация кузова/руля на скорости	Дисбаланс карданного вала, сильный износ крестовин/подшипника
Металлический стук при трогании/переключении передач	Критический износ шлицевого соединения или крестовин
Скрип, писк при движении	Отсутствие смазки в шлицах, начало разрушения подшипника
Гул, вой при разгоне	Износ подвесного подшипника, дисбаланс

Для точной диагностики зазоров и дисбаланса карданного вала необходимы: подъемник/яма, набор гаечных ключей, монтировка для создания усилия при проверке люфтов, щупы для замера осевого зазора в шлицах. Балансировка требует специализированного стенда в условиях автосервиса.

Осмотр реактивных тяг и втулок заднего моста

Визуально проверяется целостность резиновых втулок, установленных в местах крепления реактивных тяг к корпусу заднего моста и кронштейнам рамы. Механик ищет признаки расслоения резины, глубоких трещин, разрывов или следов масляного загрязнения, ускоряющего разрушение уплотнителей. Особое внимание уделяется зонам контакта металлических втулок с резиновыми элементами – здесь часто появляются задиры и деформации.

Физический контроль включает раскачивание тяг монтировкой для выявления люфтов, недопустимого смещения или скрипов. Проверяется затяжка резьбовых соединений (гаек крепления пальцев), наличие контровочных шплинтов и отсутствие деформации самих тяг. Одновременно осматриваются кронштейны крепления на раме – на предмет трещин или коррозионного разрушения металла.

Ключевые параметры диагностики

Основные критерии для замены элементов:

• Величина люфта: Превышение 3-5 мм при покачивании тяги в продольном направлении
• Отслоение резины от металлической гильзы втулки более чем на 30% периметра
• Сквозные радиальные трещины глубиной свыше 5 мм
• Видимая деформация или следы удара на тяге

Технологические требования при осмотре:

1. Автомобиль установлен на ровную площадку, задняя ось разгружена (домкрат не используется)
2. Применение динамометрического ключа для контроля момента затяжки (140-160 Н∙м для ГАЗель NEXT)
3. Обязательная замена деформированных стопорных шайб и шплинтов

Типичные последствия износа:

Дефект	Влияние на ходовую часть
Разрушение втулок тяги	Смещение моста при торможении, вибрация кардана
Люфт в соединениях	Стуки в задней подвеске, "рыскание" задней оси
Деформация тяги	Асимметрия углов установки задних колес

Тестирование рессор на трещины и износ листов

Визуальный осмотр проводится при поднятом кузове на подъемнике или эстакаде. Мастер последовательно проверяет каждый лист рессоры, уделяя особое внимание зонам крепления к осям и местам контакта между листами. Используется щетка для очистки поверхностей от грязи и следов смазки.

Применяются методы инструментального контроля: трещины выявляют магнитопорошковой дефектоскопией или ультразвуковым сканированием. Параллельно замеряют толщину листов микрометром в трех точках – у краев и центре. Сравнение с номинальными значениями определяет степень износа.

Критерии оценки состояния

• Трещины любого размера – недопустимы, особенно у коренных листов
• Утонение листа >15% от исходной толщины – требует замены
• Смещение листов относительно центральной оси
• Коррозия, приводящая к расслоению металла

Параметр	Норма	Критическое значение
Прогиб под нагрузкой	Согласно техкарте	Превышение >10%
Зазор между листами	Равномерный	Отсутствие просвета

Обязательно проверяют состояние стяжных болтов и резиновых втулок кронштейнов. Изношенные листы заменяют комплектно на всю ось, даже при дефекте одного элемента. После ремонта проводят тест-драйв с проездом неровностей для контроля отсутствия стуков.

Проверка креплений кронштейнов рессор

Осмотр начинают с визуальной оценки состояния кронштейнов рессор и точек их крепления к раме. Ищут трещины металла, деформации, следы коррозии, особенно в зонах сварных швов и отверстий под болты. Обязательно проверяют целостность самих крепежных отверстий – их разбитость или эллипсность недопустимы.

Далее переходят к контролю затяжки болтов/гаек крепления. Используя динамометрический ключ с соответствующим моментом для модели ГАЗель (значения берут из техдокументации), последовательно проверяют каждый крепеж. Особое внимание уделяют гайкам стремянок, фиксирующим рессору в кронштейне, и болтам, крепящим сам кронштейн к лонжерону рамы.

Ключевые этапы диагностики:

• Проверка люфтов: Монтировкой создают усилие в разных направлениях между кронштейном и рессорой, кронштейном и рамой. Отсутствие стука и видимого смещения – признак исправности.
• Оценка резинометаллических шарниров (при наличии): Осмотр втулок в проушинах кронштейнов на предмет разрывов резины, отслоений от металла, чрезмерного износа.
• Контроль геометрии: Сравнение симметричности положения левых и правых кронштейнов относительно продольной оси рамы (косвенный признак смещения).

Важно: Диагностику проводят на поднятом кузове (с вывешенными колесами), обеспечив доступ к узлам снизу. Все обнаруженные трещины кронштейнов, сломанные или ослабленные болты, изношенные втулки требуют немедленной замены. Пренебрежение этим этапом чревато отрывом рессоры при движении.

Контроль состояния упругих прокладок подрамника

Визуальный осмотр резинометаллических сайлент-блоков подрамника выполняется на подъемнике или смотровой яме при выключенной трансмиссии. Проверяется целостность резиновых элементов: отсутствие глубоких трещин, разрывов, расслоения от металлических втулок. Особое внимание уделяется зонам контакта с кузовными кронштейнами и местам крепления реактивных тяг.

Механическая проверка осуществляется монтировкой: рычагом создают колебательные нагрузки в продольном и поперечном направлениях. Критичными признаками являются:

• Видимая деформация резины при минимальном усилии
• Стуки или скрипы при раскачивании
• Смещение внутренней втулки относительно наружной обоймы
• Наличие масляных подтеков (указывает на разрушение материала)

Типовые дефекты и их последствия:

Дефект	Признак	Риск для автомобиля
Растрескивание резины	Сетка мелких трещин	Ускоренное разрушение при вибрациях
Отслоение от металла	Видимые зазоры по контуру	Смещение подрамника, увод колес
Разрыв демпфера	Сквозные повреждения	Ударные нагрузки на кузов
Деформация втулок	Коррозия, искривление	Локальная вибрация руля

Обязательная проверка крепежных болтов проводится параллельно с диагностикой: ослабление момента затяжки гаек (85-110 Н·м для ГАЗель Next) приводит к деформации прокладок. Изношенные сайлент-блоки заменяются комплектом с обязательной регулировкой углов установки колес.

Проверка давления в шинах и износа протектора

Контроль давления осуществляется манометром на холодных шинах перед выездом. Нормативные значения указаны в руководстве по эксплуатации и на табличке водительской двери (обычно 3.0-4.5 атм в зависимости от нагрузки и оси). Замер выполняется последовательно на всех колесах с проверкой соответствия нормативам.

Визуальный осмотр покрышек выявляет неравномерный износ, грыжи, порезы и посторонние предметы. Глубина протектора замеряется глубиномером в центральной канавке и по краям. Минимально допустимая глубина для легких грузовиков – 1.6 мм, критичный износ проявляется индикаторными метками на шине.

Ключевые этапы диагностики

• Давление в шинах
  • Проверка манометром при +20°С
  • Сравнение с нормативами завода-изготовителя
  • Корректировка при отклонении ±0.2 атм
• Анализ протектора
  • Замер остаточной глубины в 3-х точках по окружности
  • Контроль равномерности износа по ширине
  • Выявление пилообразного износа, грыж, расслоений

Тип дефекта	Причина	Риски
Износ по центру	Перекачанные шины	Ухудшение сцепления
Краевой износ	Недокачка	Перегрев, разбортировка
Пятнистый износ	Дисбаланс, биение диска	Вибрация руля

Важно: Разница давления на одной оси свыше 0.5 атм вызывает увод автомобиля. Неравномерный износ передних колес свидетельствует о нарушениях углов установки.

Диагностика тормозных суппортов на заклинивание

Проверка суппортов начинается с визуального осмотра на подъемнике. Мастер ищет подтеки тормозной жидкости, повреждения пыльников поршней, коррозию направляющих пальцев и неравномерный износ колодок – характерный признак проблем с подвижностью узла.

Далее выполняется тест на свободное вращение колеса. Снимается колесо, откручивается штуцер прокачки, затем техник пытается провернуть ступицу вручную. Затрудненное движение или полная блокировка указывают на заклинивание поршня или направляющих. Для точной локализации неисправности суппорт демонтируют.

Этапы проверки демонтированного суппорта

Контроль направляющих пальцев:

1. Извлечь пальцы из скобы
2. Оценить состояние смазки (отсутствие, загрязнение, затвердевание)
3. Проверить плавность хода пальцев в посадочных отверстиях без перекосов

Проверка поршня:

• Сжать поршень в цилиндре с помощью тисков или струбцины (предварительно утопив тормозную жидкость в бачке)
• Нажать на педаль тормоза – поршень должен равномерно выдвигаться
• Применить обратное давление (специальным съемником или сжатым воздухом) для проверки обратного хода

Признак неисправности	Вероятная причина
Поршень не сдвигается при подаче воздуха	Коррозия цилиндра, деформация манжеты
Поршень выдвигается, но не возвращается	Засорение компенсационного отверстия, повреждение пыльника
Рывки при движении поршня	Задиры на поверхности поршня, загрязнение тормозной жидкости

Важно: При выявлении заклинивания суппорт подлежит переборке с заменой поршня, ремкомплекта и смазки направляющих, либо полной замене. Обязательна очистка посадочных мест скобы и прокачка тормозной системы после сборки.

Оценка состояния тормозных дисков и барабанов

Тщательный визуальный осмотр критически важен. Проверьте рабочие поверхности дисков (спереди) и барабанов (сзади) на наличие глубоких борозд, задиров, неравномерного износа, синих пятен (перегрев) и масляных/топливных загрязнений. Особое внимание уделите барабанам – ищите трещины, особенно у краев и вентиляционных ребер. Осмотрите прилегающие поверхности ступицы и крепежные элементы.

Замер толщины рабочей поверхности обязателен. Используйте микрометр для дисков и барабанов. Сравните полученные значения с минимально допустимой толщиной, указанной производителем (выштампована на самом диске/барабане или в руководстве по ремонту). Замеры производите в нескольких точках по окружности для выявления конусности или неравномерного износа.

Ключевые параметры и признаки износа (ориентировочно для ГАЗель):

• Толщина:
  • Передние диски: Номинальная ~20-22 мм, минимальная допустимая обычно ~18-19 мм.
  • Задние барабаны: Номинальная ~220-230 мм (внутр. диам.), максимальный допустимый износ обычно ~1.5-2.0 мм (т.е. макс. внутр. диам. ~232-234 мм). Точные значения смотрите на детали или в спецификации!
• Биение рабочей поверхности: Проверяется индикатором часового типа при вращении ступицы. Максимально допустимое радиальное биение для дисков обычно не более 0.05-0.07 мм. Для барабанов проверяется осевое биение торца – обычно допустимо до 0.1-0.15 мм.
• Неравномерный износ (ступенька) на кромке диска/барабана – признак износа, превышающего допустимый.
• Глубокие риски/борозды (> 0.5-1.0 мм) – требуют проточки или замены.
• Сильное коробление (вибрация при торможении) или трещины – безусловная замена.

Компонент	Проверяемый параметр	Метод проверки	Критический признак для замены
Тормозной диск	Толщина	Микрометр	Толщина ≤ min. допуска
Тормозной диск	Радиальное биение	Индикатор на ступице	Биение > 0.05-0.07 мм
Тормозной диск	Состояние поверхности	Визуальный осмотр	Глубокие задиры (>1мм), трещины, синева, коробление
Тормозной барабан	Внутренний диаметр	Микрометр/штангенциркуль	Диаметр ≥ max. допуска
Тормозной барабан	Осевое биение торца	Индикатор	Биение > 0.1-0.15 мм
Тормозной барабан	Состояние поверхности	Визуальный осмотр	Трещины, глубокие риски, синева, конусность > нормы

Проверку биения диска и состояния поверхностей барабана наиболее точно можно выполнить только после снятия колес. Всегда очищайте поверхности от пыли и грязи перед осмотром и замерами. При малейших сомнениях в целостности (трещины) или при достижении предельных значений износа деталь подлежит обязательной замене.

Проверка герметичности гидравлических магистралей

Осмотрите все гидравлические трубки и шланги тормозной системы и ГУР по всей длине на предмет механических повреждений: трещин, потертостей, вздутий или следов коррозии. Особое внимание уделите участкам возле хомутов, соединений и в местах перегибов, где риск повреждения наиболее высок. Проверьте целостность защитных кожухов на шлангах.

Запустите двигатель и попросите помощника интенсивно нажимать на педаль тормоза (для тормозной системы) или вращать рулевое колесо до упора в обе стороны (для ГУР). Во время этой процедуры внимательно наблюдайте за магистралями под нагрузкой: ищите подтеки тормозной жидкости или масла ГУР, а также признаки "вспучивания" шлангов под давлением, что свидетельствует о расслоении армирующего слоя.

Ключевые методы контроля

• Визуальный осмотр на заглушенном двигателе: Поиск явных дефектов и следов утечек (мокрых пятен, запотеваний) на магистралях, штуцерах, рабочих цилиндрах и бачках.
• Проверка под нагрузкой: Выявление скрытых дефектов, проявляющихся только при рабочем давлении в системе.
• Тактильный контроль: Аккуратно проведите чистой салфеткой или рукой (в перчатке) по подозрительным участкам шлангов и соединений для обнаружения малозаметных увлажнений.
• Контроль уровня жидкостей: Обязательно проверьте уровень в бачке тормозной жидкости и бачке ГУР до и после теста, его снижение косвенно подтвердит утечку.

Обнаруженные поврежденные трубки подлежат обязательной замене. Шланги с трещинами, вздутиями, расслоениями или потеками жидкости заменяются незамедлительно. Даже минимальное подтекание тормозной жидкости или масла ГУР недопустимо и требует устранения.

Тест на шумовой фон при движении по неровностям

Тестирование начинается с выбора участка дороги с умеренными неровностями (например, брусчатка или грунтовая колея). Автомобиль разгоняют до 30-40 км/ч, окна закрывают, аудиосистему выключают. Водитель и диагност прислушиваются к характеру посторонних звуков: локализации (перед/зад/центр кузова), тональности (глухой стук, металлический лязг, скрип) и зависимости от нагрузки на ось (при торможении/ускорении).

Типичные маневры включают проезд "лежачих полицейских" поочередно колесами, переезд рельсов под углом 45°, резкие повороты на малой скорости для нагрузки подвески. Фиксируются условия возникновения шумов: только на подъеме/спуске, при боковом крене или прямолинейном движении.

Интерпретация звуков

• Глухие удары в передней части: износ шаровых опор, сайлентблоков рычагов, стоек стабилизатора
• Звонкий лязг при наезде на яму: неисправность амортизаторов (утечка масла, поломка штока)
• Скрип при раскачивании кузова: износ втулок амортизаторов, резинок пружин
• Стук в задних колесах: разрушение рессорных втулок, износ втулок реактивных штанг

Звук	Вероятная причина	Проверочное действие
Металлический скрежет	Износ тормозных дисков/колодок	Проверить толщину накладок без нагрузки
Щелчки в поворотах	Неисправность ШРУСа	Резкий старт с вывернутыми колесами
Дребезжание под днищем	Ослабление крепления глушителя	Визуальный осмотр кронштейнов

Важно: перед тестом исключают посторонние факторы – незакрепленный инструмент в кабине, люфт колесных гаек, трение пластиковых элементов обшивки. Для точной локализации используют стетоскоп или деревянный брусок, прижатый к узлам подвески при работающем авто на подъемнике.

Анализ вибраций рулевого колеса на разных скоростях

Вибрации рулевого колеса на "ГАЗели" проявляются при движении в определенных скоростных диапазонах, указывая на дисбаланс или износ компонентов ходовой части. Их характер и интенсивность напрямую зависят от скорости движения: низкочастотная тряска (60-80 км/ч) часто связана с колесами, тогда как высокочастотная дрожь (выше 90 км/ч) может указывать на проблемы с карданами или ШРУСами.

Диагностика начинается с тестового заезда для воспроизведения вибрации и точного определения критических скоростных режимов. Мастер фиксирует момент возникновения (разгон/торможение/накат), зону руля (обод/стойка) и сопутствующие звуки. Это позволяет локализовать группу потенциально неисправных узлов перед углубленной проверкой.

Порядок диагностики и ключевые причины

Поэтапная проверка компонентов:

1. Колеса и шины:
   • Визуальный осорт покрышек на предмет грыж, деформаций
   • Контроль давления (разница >0.2 атм вызывает дисбаланс)
   • Статическая/динамическая балансировка
2. Рулевое управление:
   • Люфт рулевой рейки и карданчика рулевой колонки
   • Износ наконечников и тяг (проверяется покачиванием колес при вывешенной подвеске)
3. Трансмиссия:
   • Деформация карданных валов (биение при вращении)
   • Износ крестовин и подвесного подшипника
   • Состояние ШРУСов передних полуосей
4. Подвеска:
   • Исправность сайлентблоков рычагов и реактивных тяг
   • Работоспособность амортизаторов (тест на раскачку кузова)

Для систематизации данных применяется таблица зависимости вибраций от скорости:

Скоростной диапазон	Характер вибрации	Вероятные причины
40-70 км/ч	Ритмичное биение руля	Дисбаланс передних колес, бочкообразность шин
80-100 км/ч	Дрожь по всему рулю	Разрушенный подвесной подшипник, деформация кардана
Свыше 100 км/ч	Вибрация + гул	Износ ШРУСов, критический дисбаланс задних колес
Только при торможении	Биение педали тормоза	Деформация тормозных дисков

Важно: При диагностике исключаются некорректные установки углов развала-схождения и ослабление крепежных элементов (ступичные гайки, фланцы редуктора). Окончательное подтверждение неисправности требует частичной разборки узлов и инструментального контроля (индикатор биения, люфт-детектор).

Фиксация выявленных неисправностей и формирование отчета

Все обнаруженные дефекты ходовой части ГАЗели детально документируются с указанием конкретного узла, характера повреждения и степени износа. Для каждой позиции фиксируются точные параметры: величина люфта в миллиметрах, процент утечки амортизаторной жидкости, наличие трещин или деформаций рычагов. Обязательно отмечаются компоненты, требующие немедленной замены, и детали с остаточным ресурсом.

Результаты заносятся в цифровую диагностическую карту или бумажный протокол с привязкой к схеме подвески. Особое внимание уделяется критичным элементам: состоянию шаровых опор, целостности пыльников ШРУСов, работоспособности тормозных контуров. Параллельно делаются фото- и видеофиксации ключевых неисправностей для визуального подтверждения.

Структура итогового отчета

Технический отчет содержит следующие обязательные разделы:

1. Перечень неисправностей с градацией по приоритетности:
   • Аварийные (разрыв пружины, разрушение подшипника ступицы)
   • Критические (выработка шаровых свыше 3 мм, течь амортизатора)
   • Рекомендуемые (износ сайлентблоков до 50%, мелкие трещины стабилизатора)
2. Таблица ресурса компонентов:

   Узел	Состояние	Прогнозируемый пробег
   Рулевые наконечники	Люфт 1.8 мм	До 2 000 км
   Стойки стабилизатора	Деформация	Требует замены
   Опоры двигателя	Трещины резины	До 5 000 км

3. Рекомендации по ремонту с указанием:
   • Типов заменяемых деталей (оригинал/аналог)
   • Норма времени работ
   • Ссылки на технологические карты производителя

Документ завершается подписью мастера-диагноста с расшифровкой и печатью СТО. Электронная версия отчета дополняется архивом диагностических данных: графиками вибраций, замерами углов установки колес, параметрами давления в шинах. Клиенту выдаются бумажный экземпляр и QR-код для доступа к полному техническому заключению.

Список источников

Официальная техническая документация и практические руководства предоставляют базовые алгоритмы проверки узлов ходовой части.

Специализированные издания и экспертные материалы дополняют методики диагностики актуальными рекомендациями для моделей ГАЗель.

Ключевые материалы

• Официальное руководство по ремонту ГАЗель Бизнес/Некст
• Каталог типовых неисправностей ходовой части от ГАЗ
• Учебные пособия по диагностике подвески грузовых ТС
• Технические бюллетени сервисных центров ГАЗ
• Видеоинструкции по дефектовке элементов подвески
• Протоколы проверки люфтов и зазоров СТО
• Методические рекомендации по использованию стендов развала-схождения
• Форумные обсуждения типовых проблем рессорной и пружинной подвесок

Видео: меСТЬ №6 - не работает спидометр ГАЗели - как самому починить .


• Диагностика автокондиционера - что проверяют

• ГАЗ А21R32 Next - Идеальные машина для экономичной городской логистики

• Honda Jazz GD - Городской гибридный лидер
