Диагностика и замена прогоревших клапанов двигателя

Статья обновлена: 18.08.2025

Клапаны – критически важные компоненты газораспределительного механизма двигателя. Их исправность напрямую влияет на мощность, экономичность и стабильность работы мотора.

Прогорание клапана – серьезная неисправность, приводящая к нарушению герметичности камеры сгорания. Частым следствием этого становится низкая компрессия в одном или нескольких цилиндрах.

Своевременное выявление признаков прогорания и оперативное устранение неисправности предотвращают дальнейшие повреждения двигателя и дорогостоящий ремонт.

Как прогорание клапанов связано с потерей компрессии в цилиндре

Клапаны обеспечивают герметичность камеры сгорания при закрытии. Прогорание тарелки клапана или его кромки создаёт физический дефект – щель между клапаном и сёдлом. Эта щель нарушает целостность уплотнения камеры сгорания в момент такта сжатия.

Через образовавшийся зазор сжатая топливно-воздушная смесь или газы просачиваются из цилиндра во впускной/выпускной коллектор. Утечка рабочего тела снижает максимальное давление, достигаемое в цилиндре в конце такта сжатия. Именно это падение давления фиксируется при замере компрессии как критическое снижение её показателей.

Ключевые последствия нарушения герметичности

Прямая утечка газов: Сжатый заряд не удерживается в цилиндре.
Снижение эффективности сгорания: Недостаточное давление для воспламенения смеси.
Падение мощности: Цилиндр частично или полностью не выполняет работу.

Этап работы двигателя	Последствие прогорания
Такт сжатия	Утечка смеси через дефект клапана
Рабочий ход	Прорыв газов в коллектор, снижение давления на поршень

Типичные симптомы прогоревшего впускного клапана на работающем двигателе

Двигатель с поврежденным впускным клапаном проявляет характерные неисправности при работе. Нарушение герметичности камеры сгорания провоцирует утечку топливовоздушной смеси и снижение эффективности цикла.

Симптомы становятся особенно выраженными под нагрузкой или на холостом ходу. Комбинация нескольких признаков указывает на высокую вероятность прогорания клапана.

Основные проявления неисправности

Устойчивое троение двигателя - цилиндр с прогоревшим клапаном периодически или полностью выключается из работы, вызывая вибрации.
Хлопки во впускном коллекторе - обратные вспышки из-за воспламенения смеси во впускном тракте при такте выпуска.
Потеря мощности - особенно заметна при разгоне и движении в гору из-за неполного сгорания топлива.
Неустойчивые холостые обороты - стрелка тахометра дергается, возможны попытки двигателя заглохнуть.
Дымность выхлопа - серый или белесый оттенок газов при отсутствии проблем с турбиной или охлаждением.
Повышенный расход топлива - компенсация потери мощности частым открытием дроссельной заслонки.

При диагностике замер компрессии в проблемном цилиндре покажет значение на 25-40% ниже нормы. Отсутствие восстановления давления после добавления масла в свечное отверстие подтверждает утечку через клапан.

Характерные признаки прогорания выпускного клапана двигателя

Прогорание выпускного клапана проявляется через серию специфических симптомов, напрямую связанных с нарушением герметичности камеры сгорания. Наиболее очевидным индикатором становится резкое падение мощности двигателя и потеря динамики при нагрузках.

Двигатель начинает работать с перебоями: появляется выраженное "троение", неустойчивые обороты холостого хода и вибрации. Характерный металлический стук или хлопки в выпускном тракте возникают при пропусках воспламенения.

Диагностические маркеры неисправности

Снижение компрессии - при замере в проблемном цилиндре показатель на 25-50% ниже нормы
Хлопки в глушителе - несгоревшее топливо детонирует в выпускной системе
Черный дым из выхлопа при резком нажатии на газ из-за неполного сгорания смеси
Повышенный расход масла - до 30% от нормы из-за нарушения процессов сгорания
Свеча зажигания в поврежденном цилиндре покрыта маслянистой сажей

Симптом	Причина возникновения
Падение мощности	Утечка давления такта сжатия через дефект клапана
Перегрев выпускного коллектора	Прорыв раскаленных газов в месте прогара
Щелчки в ГБЦ	Ударные нагрузки при неполном закрытии клапана

Подтверждается диагноз тестом на утечку: при подаче воздуха в цилиндр шипение слышно в выпускном тракте. Отличить от прогара поршня помогает эндоскопия – на клапане виден оплавленный край или сквозное отверстие.

Почему появляются хлопки в выхлопной системе при прогоревшем клапане

Прогоревший клапан нарушает герметичность камеры сгорания, позволяя несгоревшей топливно-воздушной смеси проникать в выпускной коллектор во время такта сжатия. Эта смесь скапливается в горячей выпускной системе и самопроизвольно детонирует при контакте с раскалёнными поверхностями или искрой от соседнего цилиндра.

Дополнительным фактором является нарушение фаз газораспределения: негерметичный клапан провоцирует несвоевременное воспламенение смеси в цилиндре. В результате часть топлива догорает уже в выпускном тракте при открытии выпускных клапанов других цилиндров, создавая серию резких хлопков.

Ключевые механизмы возникновения хлопков

Попадание смеси в выпускной коллектор
Через дефект выпускного клапана топливный заряд просачивается в выхлопную трубу до момента воспламенения
Догорание топлива в глушителе
Низкая компрессия в цилиндре приводит к неполному сгоранию, остатки топлива воспламеняются в выпускной системе
Обратная волна газов
При прогаре впускного клапана возможен выброс пламени во впускной коллектор с последующей детонацией в выхлопе

Тип повреждения	Последствие для выхлопа
Прогар выпускного клапана	Хлопки при перегазовке из-за сгорания смеси в коллекторе
Прогар впускного клапана	Хлопки на холостом ходу из-за обратного выброса пламени

Дёргания и вибрации двигателя: как проявляется неисправность

Дёргания и вибрации при работе двигателя напрямую связаны с прогоревшими клапанами или низкой компрессией в одном из цилиндров. Нарушение герметичности камеры сгорания приводит к неравномерному воспламенению топливовоздушной смеси и дисбалансу в работе цилиндров.

Особенно явно симптомы проявляются на холостом ходу и низких оборотах: двигатель трясётся, стрелка тахометра хаотично колеблется. При движении под нагрузкой возникают резкие провалы мощности, машина дёргается при разгоне или поддержании постоянной скорости.

Характерные признаки

Типичные проявления включают:

Вибрацию на руле и кузове в режиме холостого хода, усиливающуюся при включении АКПП в режиме "Drive"
Рывки при плавном нажатии педали газа на скоростях 40-80 км/ч
Хлопки или "чихание" из выхлопной трубы при сбросе газа
Загорание лампы Check Engine с ошибками по пропускам зажигания (P0300-P0304)

Сравнение симптомов:

Состояние	Вибрация на холостом ходу	Дёргания при разгоне
Прогорел 1 клапан	Сильная, с заметным трясением	Резкие кратковременные провалы
Низкая компрессия в цилиндре	Умеренная, с плавающими оборотами	Затяжные "провалы" тяги

Важно: симптомы усиливаются при прогреве двигателя, так как зазоры в механизме ГРМ изменяются. Неисправность игнорировать нельзя – дисбаланс нагрузки на коленвал ускоряет износ вкладышей и шатунных подшипников.

Потеря мощности мотора при разгоне: ключевой индикатор проблемы

При прогоревших клапанах мотор демонстрирует заметное падение тяги именно при интенсивном разгоне. На холостых оборотах или равномерном движении проблема может не проявляться, но при резком нажатии педали газа обороты растут медленно, сопровождаясь вибрацией и "провалами". Это происходит из-за нарушения герметичности камеры сгорания: поврежденный клапан не удерживает давление, часть топливной смеси выходит через щель, а энергия расширения газов теряется.

Низкая компрессия в цилиндре напрямую связана с утечкой через дефектный клапан. При разгоне двигателю требуется максимальное давление для эффективного сгорания, но из-за неплотного прилегания тарелки клапана к седлу необходимые параметры не достигаются. Снижение компрессии даже в одном цилиндре нарушает баланс работы ДВС, заставляя его "захлебываться" под нагрузкой и терять динамику.

Сопутствующие признаки и последствия

Хлопки в выпускной/впускной системе: проникновение несгоревшего топлива в раскаленный коллектор из-за неплотного закрытия клапана
Неустойчивая работа на холостом ходу: цилиндр с нарушенной компрессией периодически отключается
Усиленный расход масла и дымность выхлопа: прогар клапана часто сопровождается повреждением маслосъемных колпачков

Симптом при разгоне	Причина	Диагностическое действие
Рывки и дергания	Утечка смеси через клапан	Замер компрессии "на холодную" и "на горячую"
Металлический стук	Деформация стержня клапана	Визуальный осмотр через свечное отверстие эндоскопом
Рост расхода топлива	Снижение КПД цилиндра	Анализ пропусков зажигания сканером

Критичность замены клапанов: Эксплуатация двигателя с прогоревшими клапанами ускоряет разрушение седел клапанов и направляющих втулок. Игнорирование проблемы приводит к обрыву тарелки клапана и капитальному ремонту ДВС из-за повреждения поршневой группы.

Нестабильный холостой ход: связь с герметичностью камеры сгорания

Нестабильная работа двигателя на холостом ходу напрямую связана с нарушением герметичности камеры сгорания. При прогорании клапанов или их неплотном прилегании в цилиндр поступает избыточный воздух, неучтённый датчиком массового расхода воздуха. Это приводит к обеднению топливовоздушной смеси в конкретном цилиндре.

ЭБУ двигателя пытается компенсировать дисбаланс путём корректировки подачи топлива и угла опережения зажигания, но из-за постоянного изменения состава смеси возникают пропуски воспламенения. Система стабилизации холостого хода не успевает адекватно реагировать на резкие скачки давления в цилиндрах, вызванные утечками через прогоревший клапан, что проявляется в плавающих оборотах.

Механизм влияния на холостой ход

Ключевые процессы при нарушении герметичности:

Утечка газов: Часть рабочей смеси выходит через неплотный клапан во время такта сжатия.
Снижение эффективного давления: Цилиндр с дефектом не создаёт необходимого усилия на коленвал.
Асинхронная работа цилиндров: Здоровые цилиндры "тянут" нагрузку, компенсируя сбои в проблемном, вызывая вибрации.

Признак	Причина на холостом ходу
Провалы оборотов	Пропуски воспламенения из-за обеднённой смеси
Вибрация руля/кузова	Разбалансировка работы цилиндров
Самопроизвольная остановка ДВС	Критическая потеря компрессии в одном или нескольких цилиндрах

Диагностика требует обязательной проверки компрессии и анализа параметров работы цилиндров через сканер. Характерный признак прогоревшего клапана – стабильно низкая компрессия в одном цилиндре при нормальных показателях в соседних. После замены дефектных клапанов и притирки седел герметичность восстанавливается, что нормализует холостой ход.

Запах несгоревшего топлива из глушителя: диагностический признак

При прогаре клапана в цилиндре резко падает компрессия, нарушая герметичность камеры сгорания. Топливно-воздушная смесь не воспламеняется полностью либо частично выдавливается в выпускной тракт до момента закрытия клапана. Несгоревшие углеводороды попадают в глушитель, создавая характерный резкий запах бензина или солярки (в дизельных двигателях).

Данный симптом часто сопровождается другими признаками: троением двигателя, хлопками в выхлопной системе, снижением мощности. Особенно выражен запах при холодном запуске или работе на холостых оборотах, когда система подачи топлива обогащает смесь, а низкая компрессия усугубляет проблему неполного сгорания.

Диагностическая значимость и взаимосвязь с другими признаками

Ключевые аспекты:

Подтверждает низкую компрессию: Запах дополняет данные компрессометра, указывая на утечку смеси через выпускной клапан.
Отличие от проблем топливной системы: В отличие от переобогащения смеси из-за неисправных форсунок или датчиков, при прогаре клапана запах сочетается с увеличением расхода масла (из-за попадания газов в картер) и белым дымом на прогретом моторе.
Локализация цилиндра: Проверка свечи зажигания/накала в проблемном цилиндре часто выявляет сильный нагар или мокрый электрод.

Симптом	Прогар клапана	Износ колец/гильз
Запах топлива в выхлопе	Сильный, резкий	Слабый или отсутствует
Цвет дыма	Белый (на прогретом моторе)	Синий (масляный)
Расход масла	Умеренный	Высокий

Важно: Постоянное присутствие несгоревшего топлива в катализаторе вызывает его перегрев и разрушение. При подтверждении прогорания клапанов (замер компрессии, тест на утечку) требуется снятие ГБЦ, дефектовка и замена поврежденных компонентов с последующей притиркой седел.

Интерпретация ошибки P030X: пропуски воспламенения в цилиндре

Ошибка P030X (где X – номер проблемного цилиндра) указывает на нестабильное горение топливно-воздушной смеси в конкретном цилиндре. В контексте прогоревших клапанов, эта ошибка напрямую коррелирует с нарушением герметичности камеры сгорания из-за деформации или разрушения тарелки клапана.

Прогоревший клапан создает утечку давления в такте сжатия, что приводит к критическому падению компрессии. Низкая компрессия препятствует воспламенению смеси – топливо не детонирует, а скачкообразно сгорает либо не сгорает вовсе. ЭБУ фиксирует аномалии вращения коленвала по датчику положения и регистрирует пропуски.

Связь между прогоревшими клапанами, компрессией и ошибкой P030X

Признак	Механизм влияния	Результат
Прогоревший клапан	Нарушение прилегания тарелки к седлу	Утечка давления из камеры сгорания
Низкая компрессия	Недостаточное сжатие топливно-воздушной смеси	Срыв воспламенения или неполное сгорание
Ошибка P030X	Фиксация пропусков по датчику коленвала	Активация чека двигателя, потеря мощности

Диагностические шаги при P030X и подозрении на прогоревший клапан:

Замер компрессии в холодном и прогретом двигателе
Сравнение показателей проблемного цилиндра с эталонными значениями
Проверка разницы давлений между цилиндрами (допустимый разброс ≤ 10%)
Опрессовка цилиндра воздухом для локализации утечки

Действия при подтверждении прогара:

Демонтаж головки блока цилиндров
Дефектовка клапанов и седел (трещины, коробление, прогар кромки)
Замена деформированных клапанов и направляющих втулок
Притирка новых клапанов или фрезеровка седел
Контроль зазоров стержней клапанов

Анализ показаний бортового компьютера при подисрении на прогорание

Бортовой компьютер (БК) регистрирует отклонения в работе цилиндра с прогоревшим клапаном через ряд характерных ошибок и параметров. Ключевым индикатором выступают пропуски воспламенения (миссинг), фиксируемые датчиком положения коленвала. БК сохраняет конкретные коды неисправностей, указывающие на цилиндр с проблемой.

Данные с датчиков кислорода демонстрируют критический дисбаланс. В цилиндре с прогоревшим впускным клапаном лямбда-зонд после него показывает переобогащенную смесь из-за подсоса лишнего воздуха. При прогаре выпускного клапана датчики фиксируют аномально высокий уровень кислорода в выхлопе из-за прорыва газов на такте сжатия.

Диагностические параметры и коды ошибок

Наблюдаемые отклонения в режиме реального времени:

Неустойчивые холостые обороты: ЭБУ пытается компенсировать дисбаланс, вызывая скачки RPM.
Падение эффективной мощности: Видно по резкому снижению момента и требованию большей дроссельной открытости для поддержания скорости.
Активные коррекции топливоподачи: Кратковременная коррекция (STFT) для проблемного цилиндра превышает ±10%.

Типичные коды ошибок OBD-II:

Код	Описание	Связь с прогарем
P030X	Пропуски воспламенения в цилиндре X	Прямое указание на цилиндр
P0171 / P0174	Слишком бедная смесь (банк 1/2)	Прогар впускного клапана
P0420 / P0430	Низкая эффективность катализатора	Следствие пропусков зажигания

Важно: Коды P030X требуют немедленной расшифровки сканером для точного определения номера цилиндра. Одновременное появление P030X и P0171/P0174 с указанием одного банка – веский аргумент в пользу прогоревшего клапана, особенно при подтвержденной низкой компрессии.

Технология замера компрессии: подготовка двигателя к проверке

Прогрейте двигатель до рабочей температуры (80-90°C) для обеспечения нормальных тепловых зазоров в клапанном механизме и полного прилегания колец к стенкам цилиндров. Отключите топливоподачу: для инжекторных двигателей снимите предохранитель топливного насоса или разъём форсунок, для карбюраторных – отсоедините шланг бензонасоса.

Выверните все свечи зажигания, предварительно очистив их колодцы от грязи во избежание попадания мусора в цилиндры. Отключите катушки зажигания или центральный высоковольтный провод от распределителя, чтобы исключить искрообразование и работу системы зажигания.

Порядок выполнения подготовительных работ

Обязательные действия перед замером:

Отсоедините питание дроссельной заслонки (если предусмотрено конструкцией)
Убедитесь в исправности аккумулятора – он должен обеспечивать частоту вращения коленвала не менее 200 об/мин
Проверьте исправность стартера и надёжность его контактов
Полностью откройте дроссельную и воздушную заслонки (подложите упор под педаль газа)

Критические ошибки при подготовке:

Проверка на холодном двигателе (заниженные показатели)
Неотключённая подача топлива (разжижение масла и риск гидроудара)
Оставшиеся подключёнными катушки зажигания (повреждение электроники)

Параметр	Требуемое состояние
Температура ОЖ	80-90°C
Зазор свечных колодцев	Чистые, без мусора
Подача топлива	Полностью отключена
Положение дросселя	Полностью открыт
Аккумуляторное напряжение	Не менее 12.5В

Правила проведения замеров компрессии в цилиндрах двигателя

Перед началом работ убедитесь в исправности стартера и полной заряженности аккумулятора. Прогрейте двигатель до рабочей температуры (80-90°C) и отключите топливоподачу – снимите предохранитель бензонасоса или разъём форсунок.

Выкрутите все свечи зажигания, предварительно очистив их колодцы от грязи. Отсоедините разъём катушки зажигания и низковольтные провода от форсунок для исключения запуска. Проверьте наличие специального переходника для компрессометра, плотно входящего в свечное отверстие.

Последовательность выполнения замеров

Зафиксируйте педаль газа в положении "полный газ" для максимального открытия дроссельной заслонки.
Вкрутите наконечник компрессометра в свечное отверстие первого цилиндра, обеспечив герметичность соединения.
Прокрутите двигатель стартером 5-7 секунд до стабилизации показаний манометра.
Зафиксируйте максимальное значение на шкале прибора и запишите результат.
Повторите процедуру для всех цилиндров в порядке работы двигателя (1-3-4-2 или согласно спецификации).
Сравните показания между цилиндрами – допустимое отклонение не должно превышать 10% от максимального значения.

При обнаружении низкой компрессии в одном цилиндре выполните повторный замер с добавлением 5-7 мл моторного масла в свечное отверстие. Повышение показаний укажет на износ поршневых колец, отсутствие изменений – на проблемы с клапанами или прокладкой ГБЦ.

Важно: Все замеры проводятся с равной длительностью прокрутки и идентичными условиями для каждого цилиндра. Используйте компрессометр с обратным клапаном и резьбовым наконечником для точности результатов.

Расшифровка показаний компрессометра при низких значениях

Низкие показания компрессии в одном цилиндре указывают на утечку в камере сгорания. Если компрессия близка к нулю или существенно ниже нормы (например, 3-5 бар вместо 10-14 бар), а в соседних цилиндрах значения в норме – наиболее вероятная причина прогоревший клапан. Равномерно низкая компрессия во всех цилиндрах чаще свидетельствует об износе поршневых колец или общей выработке двигателя.

Критично сравнить данные "на сухую" и после добавления 5-7 мл масла в проблемный цилиндр. Если после добавления масла компрессия не повышается – утечка происходит через клапаны или прокладку ГБЦ. Резкий рост показаний (на 25-50%) подтверждает износ колец: масло временно герметизирует зазоры между кольцами и стенками цилиндра.

Интерпретация специфичных сценариев

Показания компрессометра	Возможная причина	Дополнительная проверка
Ноль в одном цилиндре	Полное разрушение клапана, заклинивание в открытом положении	Осмотр через свечное отверстие эндоскопом
4-6 бар в одном цилиндре	Прогар тарелки клапана, трещина седла	Пневмотест (шипение воздуха во впуск/выпуск)
Низкие значения в двух соседних цилиндрах	Прогар прокладки ГБЦ между цилиндрами	Анализ выхлопа на наличие пузырей в расширительном бачке

При подозрении на прогоревшие клапаны выполните пневмотест:

Установите поршень проверяемого цилиндра в ВМТ такта сжатия
Подайте сжатый воздух (6-8 бар) через свечное отверстие
Определите место утечки:
- Шипение во впускном коллекторе – негерметичность впускного клапана
- Шум в выпускной системе – прогар выпускного клапана
- Пузыри в расширительном бачке – повреждение прокладки ГБЦ

После замены клапанов обязательна притирка новых деталей и контроль герметичности пневмотестером. Прогоревшие клапаны часто вызывают вторичные повреждения: проверьте состояние седел клапанов, направляющих втулок и поршней при вскрытии ГБЦ.

Как отличить прогоревший клапан от залегания колец по результатам замеров

При замере компрессии в обоих случаях наблюдается снижение давления в проблемном цилиндре. Однако характер показателей отличается: при прогоревшем клапане компрессия падает до нуля или близких значений (0-3 бар), тогда как при залегании колец давление обычно сохраняется на уровне 5-7 бар. Масляная добавка в цилиндр (2-3 см³) при залегании колец временно повысит компрессию за счёт улучшения уплотнения, но не повлияет на результат при прогоревшем клапане.

Пневмотест (проверка на утечку) даёт чёткое различие: при прогорании клапана воздух с шипением выходит через впускной или выпускной коллектор (в зависимости от повреждённого клапана). При закоксованных кольцах воздух активно просачивается через маслозаливную горловину или сапун, сопровождаясь бульканьем в картере. Дополнительный признак – стабильная работа на холостых оборотах срывается при снятии свечи с неисправного цилиндра только в случае залегания колец.

Сводка диагностических признаков

Параметр	Прогоревший клапан	Залегание колец
Компрессия	0-3 бар	5-7 бар
Тест с маслом	Показатели не меняются	Компрессия повышается
Источник утечки при пневмотесте	Впускной/выпускной коллектор	Маслозаливная горловина, сапун
Реакция на снятие свечи	Работа двигателя не стабилизируется	Обороты выравниваются

Проверка герметичности цилиндров пневмотестером (тест на утечки)

Пневмотестер определяет процент утечек в герметичной камере сгорания при подаче сжатого воздуха через свечное отверстие. Поршень цилиндра предварительно устанавливается в положение верхней мертвой точки такта сжатия для блокировки клапанов. Манометр прибора показывает давление воздуха на входе, а второй датчик – процент потерь за единицу времени.

Показания выше 15-20% указывают на критическую негерметичность. Для локализации проблемы необходимо прослушивать характерные места утечек: впускной коллектор (свист), выхлопная труба (шипение), маслозаливная горловина (бульканье) или соседние свечные колодцы. Это позволяет дифференцировать причины низкой компрессии без разборки двигателя.

Интерпретация показаний пневмотестера

Основные источники утечек и их признаки:

Прогар клапана: Воздух выходит через выпускной или впускной коллектор (шипение в трубе/впуске)
Износ поршневых колец: Воздух просачивается в картер (бульканье через маслозаливную горловину)
Повреждение прокладки ГБЦ: Пузырьки в расширительном бачке или шипение в соседнем цилиндре
Трещина в поршне/ГБЦ: Воздух в системе охлаждения или картере

Процент утечки	Состояние цилиндра
0-10%	Норма
10-20%	Допустимый износ
20-30%	Критическая негерметичность
>30%	Аварийное состояние (прогар, поломка)

При подтверждении утечки через клапана требуется дефектовка ГБЦ: замер тепловых зазоров, опрессовка камер сгорания, визуальный осмотр седел и тарелок. Прогоревшие клапана подлежат замене с обязательной притиркой новых деталей и проверкой герметичности после ремонта.

Необходимость снятия ГБЦ при подтверждении прогорания клапанов

Снятие головки блока цилиндров (ГБЦ) является обязательной процедурой при подтверждённом прогаре клапанов. Физический доступ к клапанам, их сёдлам и направляющим втулкам возможен только после демонтажа ГБЦ, так как эти компоненты расположены внутри камеры сгорания и газораспределительного механизма.

Попытки заменить клапаны без снятия головки технически неосуществимы и приведут к гарантированному повреждению сопрягаемых поверхностей. Неполная разборка не позволяет провести критически важные операции: притирку новых клапанов к сёдлам, проверку герметичности камеры сгорания и диагностику состояния цилиндропоршневой группы.

Ключевые причины демонтажа ГБЦ

Полный доступ к клапанному механизму: извлечение прогоревших клапанов, замена направляющих втулок и маслосъёмных колпачков.
Восстановление герметичности седла: фрезеровка или замена сёдел клапанов требует точной обработки на станке, что невозможно на двигателе.
Диагностика скрытых повреждений: выявление трещин в ГБЦ, деформации плоскости привалочной поверхности, состояния поршней и стенок цилиндров.
Качественная замена прокладки: установка новой прокладки ГБЦ возможна только при идеально чистой и ровной поверхности блока и головки.

После замены клапанов обязательна притирка новых компонентов для обеспечения герметичности прилегания. Завершающим этапом является контроль затяжки болтов ГБЦ с соблюдением момента и схемы производителя, что исключает утечки газов и охлаждающей жидкости.

Демонтаж головки блока цилиндров: последовательность операций

Перед демонтажом ГБЦ дождитесь полного остывания двигателя во избежание деформации компонентов. Убедитесь в наличии необходимого инструмента: комплекта головок, динамометрического ключа, съемников и маркировочных меток.

Отсоедините клеммы АКБ для исключения короткого замыкания. Слейте технические жидкости: охлаждающую жидкость через краники блока или радиатора, моторное масло из поддона картера. Демонтируйте навесное оборудование, мешающее доступу к ГБЦ.

Ключевые этапы работ

Освобождение ГБЦ от коммуникаций:
- Отсоедините топливные магистрали, шланги охлаждения, впускной и выпускной коллекторы
- Снимите кожух ГРМ, цепи/ремни привода и распределительные валы
- Отключите разъемы датчиков (температуры, детонации, положения распредвала)
Демонтаж крепежа:
- Ослабляйте болты крепления ГБЦ строго в обратной последовательности заводской схемы затяжки (обычно от краев к центру)
- Используйте динамометрический ключ для контроля усилия
- Извлеките болты и шайбы, сложите их в порядке установки
Снятие головки:
- Аккуратно подденьте ГБЦ монтажной лопаткой в предусмотренных местах
- Прикипевшие детали обработайте проникающей смазкой
- Поднимайте ГБЦ строго вертикально без перекосов

Контроль после демонтажа	Рекомендации
Поверхность блока цилиндров	Закрыть чистой ветошью для защиты от пыли
Отверстия под болты	Очистить от масла и грязи
Прокладка ГБЦ	Утилизировать (повторное использование недопустимо)

Проведите визуальный осмотр привалочных плоскостей блока и головки на отсутствие сколов и коробления. Установите ГБЦ на чистую поверхность во избежание повреждений.

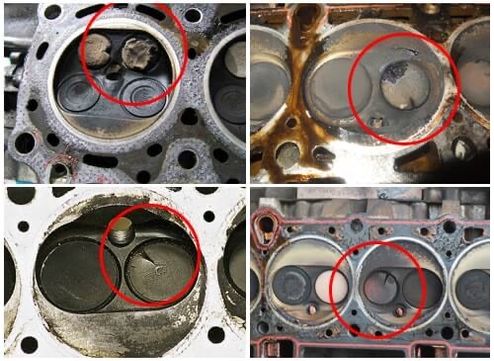

Визуальная диагностика прогоревших клапанов после разборки ГБЦ

После демонтажа и разборки головки блока цилиндров (ГБЦ) требуется тщательный осмотр клапанов и сопрягаемых поверхностей для выявления признаков прогара.

Основное внимание уделяется состоянию рабочей фаски клапана и седла, а также поверхности тарелки. Прогар проявляется характерными дефектами, которые легко идентифицировать визуально.

Ключевые признаки прогоревших клапанов

На тарелке клапана:

Наличие сквозного отверстия или выраженной трещины в центре тарелки
Обширная эрозия металла по краю тарелки (выглядит как глубокие выгоревшие выемки)
Сильная деформация кромки тарелки с изменением геометрии
Оплавленные участки или изменение цвета металла на синевато-фиолетовые оттенки (свидетельство перегрева)

На рабочей фаске клапана и седле:

Прерывистая или неполная ширина контактной полосы по окружности
Локальные участки отсутствия прилегания (видны как блестящие пятна на фоне матовой поверхности)
Выкрашивание или глубокие раковины на фаске клапана или седле
Кольцевые следы прорыва газов в виде черного нагара за зоной контакта

Дополнительные индикаторы:

Сильный неравномерный нагар на тарелке клапана (особенно с одной стороны)
Заметный люфт стержня клапана во втулке (указывает на износ, способствующий прогару)
Прогар поршня или оплавление электродов свечи зажигания в проблемном цилиндре

Важно: Все клапаны из цилиндра с низкой компрессией подлежат обязательной замене, даже если видимые повреждения обнаружены только на одном из них. Седла клапанов необходимо тщательно обработать или заменить.

Обследование сёдел клапанов на предмет повреждений

Тщательная проверка сёдел обязательна при обнаружении прогоревших клапанов или низкой компрессии. Поверхности должны быть чистыми, без нагара, трещин и локальных повреждений, нарушающих герметичность соединения с тарелкой клапана.

Используйте визуальный осмотр и тактильный контроль фаски седла пальцем для выявления сколов, коррозии или неравномерного износа. Обязательно проверяйте глубину посадки клапана и ширину контактной зоны.

Методы диагностики

Контроль герметичности: Нанесите керосин на закрытые седла – протечки укажут на неплотность
Измерение ширины фаски: Ширина контактной полосы должна составлять 1.2-2.0 мм
Проверка биения: Индикаторная головка выявляет эллипсность более 0.05 мм

Тип дефекта	Последствия	Решение
Термические трещины	Прорыв газов, прогар клапана	Фрезеровка/замена седла
Коробление поверхности	Неравномерный износ тарелки	Притирка с шабрением
Кратеры от эрозии	Падение компрессии	Расточка с установкой ремонтной втулки

Критичные дефекты – глубокие риски, сколы кромки или смещение седла в головке блока – требуют механической обработки на специализированном оборудовании. После ремонта обязательна притирка клапанов с проверкой на герметичность.

Технология выпрессовки дефектных клапанов из головки цилиндров

Предварительно головка цилиндров тщательно очищается от нагара и отложений в области камеры сгорания и седел клапанов. Обязательно демонтируются все смежные компоненты: пружины, тарелки, сухари, маслосъемные колпачки, которые могут препятствовать доступу к клапанам.

Головка фиксируется на верстаке с мягкими подкладками, исключающими повреждение привалочных плоскостей. Каждый дефектный клапан маркируется для идентификации цилиндра перед извлечением. Проверяется отсутствие задиров на направляющих втулках, способных заблокировать стержень.

Последовательность операций:

Подбор оправки: Диаметр рабочей части инструмента должен быть на 0.05-0.1 мм меньше диаметра направляющей втулки
Осевое позиционирование: Оправка вводится в направляющую втулку строго со стороны распредвалов до контакта с торцом клапана
Приложение усилия: Короткие удары киянкой по тыльной части оправки вдоль оси стержня. Запрещено боковое воздействие – вызывает деформацию направляющей
Контроль движения: При заклинивании клапана – обработка проникающей смазкой (WD-40) с выдержкой 10-15 минут
Извлечение тарелки: После выхода стержня из направляющей – демонтаж клапана через камеру сгорания
Маркировка мест установки: Каждый клапан складывается в контейнер с отметкой о принадлежности к цилиндру

Тип дефекта	Особенности выпрессовки
Прогар тарелки	Требуется очистка фасок седла от наплывов металла перед извлечением
Деформация стержня	Применение усиленного прессового инструмента с контролем геометрии направляющей

Процедура притирки новых клапанов для обеспечения герметичности

Притирка клапанов – критически важный этап сборки головки блока цилиндров, необходимый для формирования идеально герметичного соединения между фасой клапана и его седлом. Даже новые клапаны и седла имеют микроскопические неровности, которые препятствуют полному прилеганию поверхностей. Без качественной притирки неизбежна утечка газов при работе двигателя, что приводит к падению компрессии, перегреву клапана и его последующему прогару.

Процесс заключается в механическом удалении минимального слоя металла с поверхностей клапана и седла с помощью абразивной пасты. Это достигается возвратно-поступательными и вращательными движениями клапана относительно седла. Цель – получить сплошную равномерную матовую полосу контакта по всей окружности рабочей фаски клапана и седла, гарантирующую отсутствие зазоров.

Последовательность работ:

Очистка поверхностей: Тщательно обезжирить фаски клапанов и седла в ГБЦ растворителем (ацетон, бензин).
Нанесение пасты: Равномерно нанести тонкий слой грубой абразивной пасты на фаску клапана.
Первичная притирка:
- Вставить клапан в направляющую втулку.
- Прижать клапан к седлу и выполнить 10-15 коротких вращательных движений (на 1/4 оборота) с помощью притирочной присоски или дрели на низких оборотах.
- Периодически приподнимать клапан для обновления пасты и распределения абразива.
Контроль и смена пасты: Удалить остатки грубой пасты, проверить ширину и равномерность полосы контакта. При необходимости повторить шаг 3. Перейти на мелкую пасту для финишной доводки.
Финишная притирка: Повторить процесс с мелкой пастой до появления сплошной матовой полосы контакта равномерной ширины по всей окружности.
Очистка: Тщательно промыть головку блока, клапаны и направляющие втулки от остатков абразива с помощью керосина или моющего раствора. Продуть сжатым воздухом.

Контроль качества притирки:

Метод проверки	Действие	Критерий успеха
Визуальный	Осмотр фаски клапана и седла	Сплошная матовая полоса без прерываний
Пневматический	Подача воздуха в камеру сгорания при закрытом клапане	Отсутствие пузырьков при погружении ГБЦ в воду
Керосин	Залить керосин в камеру сгорания	Отсутствие протечек через клапан в течение 3-5 минут

Важно: Избегайте чрезмерной притирки, истончающей металл. Используйте только специальную клапанную пасту. Проверяйте зазор в направляющих втулках до притирки – износ втулки приведет к неправильному прилеганию клапана. Герметичность прилегания – ключевое условие долговечности клапана и стабильной компрессии.

Контроль зазора в клапанном механизме после замены элементов

После замены клапанов, направляющих втулок или седел обязателен контроль теплового зазора. Новые компоненты изменяют исходные параметры из-за приработки поверхностей и возможных отклонений в геометрии. Игнорирование регулировки приведет к нарушению фазировки газораспределения и ускоренному износу ГРМ.

Зазор проверяют на полностью остывшем двигателе щупом, строго в соответствии с техническими требованиями производителя. Для доступа к регулировочным элементам демонтируют клапанную крышку, а коленвал устанавливают в положение ВМТ такта сжатия контролируемого цилиндра (кулачки распредвала направлены вверх).

Порядок регулировки и последствия нарушений

Измерение: Щуп вставляют между тыльной стороной кулачка и толкателем (или коромыслом). Допустимый зазор указан в мануале.
Корректировка:
- Для систем с регулировочными шайбами: снимают распредвал, извлекают старую шайбу, подбирают новую по толщине.
- Для систем с винтовыми регуляторами: ослабляют контргайку, вращают винт, фиксируют гайку.
- Для гидрокомпенсаторов: проверяют отсутствие воздуха в системе смазки.
Повторная проверка: После регулировки зазор перемеряют на всех клапанах цикла.

Неисправность	Признак	Риск для двигателя
Увеличенный зазор	Характерный стук "на холодную"	Ударные нагрузки, разрушение толкателей
Уменьшенный зазор	Падение компрессии, троение	Прогар клапана, снижение мощности

Критически важно выполнить повторный контроль зазора после 500-1000 км пробега. Притирка новых деталей может изменить первоначальные параметры. Отсутствие пост-обкаточной проверки – частая причина повторного ремонта ГРМ.

Правила установки маслосъёмных колпачков при сборке

Качественная установка новых маслосъёмных колпачков критически важна после замены прогоревших клапанов. Неправильный монтаж приведёт к быстрому выходу колпачков из строя и возобновлению проблемы масложора и закоксовывания, сведя на нет всю проделанную работу.

Установка требует аккуратности, чистоты и применения правильного инструментария. Основное внимание уделяется сохранению целостности новых уплотнений и обеспечению их точной, ровной посадки на направляющие втулки клапанов.

Ключевые этапы и правила установки

Строгое соблюдение следующих правил гарантирует корректную работу новых маслосъёмных колпачков:

Подбор колпачков: Используйте только колпачки, строго соответствующие модели двигателя и диаметру клапанных стержней. Не применяйте старые или повреждённые колпачки.
Чистота: Обеспечьте безупречную чистоту посадочных мест на направляющих втулках клапанов и самих клапанных стержней. Удалите все следы старого масла, нагара и абразивных частиц.
Инструмент: Применяйте специальную оправку (манжету) для запрессовки колпачков. Этот инструмент имеет профиль, точно повторяющий форму колпачка, и позволяет прикладывать усилие строго по его оси, исключая перекосы.
Запрессовка:
- Наденьте новый колпачок на оправку.
- Аккуратно насадите колпачок на направляющую втулку клапана.
- Плавным, равномерным усилием надавите на оправку до момента, когда колпачок чётко сядет на своё посадочное место (обычно до характерного щелчка или ощутимого упора).
Контроль посадки: После запрессовки визуально убедитесь, что колпачок сидит ровно, без перекоса, и полностью обжал направляющую втулку по всей окружности.
Осторожность: Никогда не прикладывайте усилие непосредственно к резиновому уплотнению колпачка (например, плоскогубцами) – это гарантированно повредит его. Усилие прикладывается только через оправку к металлическому корпусу колпачка.
Смазка: Перед установкой клапана в направляющую, смажьте его стержень чистым моторным маслом. Это обеспечит правильную работу уплотнительной юбки колпачка с первого момента.

Пренебрежение этими правилами, особенно использованием неподходящего инструмента или приложением усилия не по оси, часто приводит к деформации, надрыву резинового элемента или неплотной посадке колпачка. Это становится причиной быстрого возобновления расхода масла на угар и потенциального закоксовывания только что отремонтированных клапанов и камеры сгорания.

Моменты затяжки и схема установки болтов ГБЦ после ремонта

Правильная затяжка болтов головки блока цилиндров критична для обеспечения герметичности камеры сгорания и предотвращения повторного прогорания клапанов. Нарушение технологии приводит к деформации посадочных поверхностей, утечкам масла и антифриза, а также снижению компрессии.

Используйте только исправный динамометрический ключ и новые болты (если производитель требует замены). Очистите резьбовые отверстия в блоке цилиндров от масла и стружки. Нанесите моторное масло на резьбу и опорные поверхности болтов, если иное не указано в спецификации.

Этапы затяжки болтов ГБЦ

Предварительная затяжка в указанной последовательности с моментом 20-30 Н·м
Промежуточная затяжка с усилием 50-70% от финального значения (например, 50-60 Н·м)
Окончательная затяжка до полного момента (80-120 Н·м в зависимости от модели двигателя)
Доворот болтов на угол 90°-120° при использовании пластичных болтов (angle torque)

Типовая схема последовательности затяжки (пример для 10 болтов)

Шаг	Порядок болтов
1	8 - 5 - 2 - 10 - 7
2	6 - 1 - 3 - 9 - 4
3	7 - 10 - 2 - 5 - 8
4	4 - 9 - 3 - 1 - 6

Важно: Всегда сверяйтесь с руководством по ремонту для конкретного двигателя. Моменты и последовательность могут отличаться.

После сборки запустите двигатель, прогрейте до рабочей температуры и остудите. Проверьте момент затяжки на холодном двигателе (некоторые производители требуют повторной проверки после пробега 500-1000 км).

Не допускается: Использование старых болтов (при замене по регламенту), затяжка "на глаз", отклонение от схемы последовательности. Нарушения ведут к короблению головки и повторному выходу клапанов из строя.

Важность замены прокладки головки блока цилиндров

Замена прокладки ГБЦ является обязательной процедурой при ремонте, вызванном прогоранием клапанов или низкой компрессией. Эта деталь обеспечивает герметичность камеры сгорания, масляных и охлаждающих каналов между блоком цилиндров и головкой. Использование старой, деформированной или поврежденной прокладки после разборки приведет к повторному нарушению компрессии и утечкам рабочих жидкостей даже при установке новых клапанов.

Несоблюдение этого требования сведет на нет весь ремонт: пробитая прокладка спровоцирует смешивание антифриза с маслом, попадание охлаждающей жидкости в цилиндры, перегрев двигателя и резкое падение компрессии. Повторная разборка силового агрегата потребует значительных дополнительных затрат времени и средств, что многократно превысит стоимость новой прокладки.

Ключевые причины замены прокладки ГБЦ

Герметизация камеры сгорания: Восстанавливает расчетное давление для правильной работы цилиндров.
Предотвращение смешивания технических жидкостей: Исключает контакт масла и антифриза через поврежденные каналы.
Термостабильность: Компенсирует тепловое расширение деталей двигателя при нагреве.
Ремонтная деформация: Старая прокладка теряет упругость и не обеспечивает равномерное прилегание после затяжки.

Риск при повторном использовании старой прокладки	Последствие для двигателя
Прорыв газов из камеры сгорания	Падение компрессии, перегрев ГБЦ
Протечка охлаждающей жидкости в цилиндры	Гидроудар, коррозия поршневой группы
Попадание масла в антифриз	Разрушение системы охлаждения, закоксовывание
Подсос воздуха во впускной тракт	Сбои в работе ДВС, обеднение смеси

Качественная замена включает очистку привалочных плоскостей, проверку геометрии головки и блока на деформацию, а также строгое соблюдение порядка и момента затяжки болтов крепления согласно спецификации производителя. Пренебрежение этими этапами приведет к преждевременному выходу новой прокладки из строя.

Этап пробега	Макс. обороты	Длительность поездки
0-500 км	2500-3000 об/мин	до 30 минут
500-1500 км	4000 об/мин	до 1 часа
1500+ км	Постепенное доведение до максимума	Без ограничений

Профилактика прогорания клаванов: регулировка топливной системы

Неправильная топливоподача напрямую влияет на температурный режим клапанов. Избыток горючего снижает тепловую нагрузку, но провоцирует нагар и коксование, тогда как обедненная смесь вызывает перегрев тарелки и седла из-за замедленного сгорания. Оба сценария ускоряют эрозию и прогар металла.

Точная калибровка топливной системы обеспечивает стехиометрическое соотношение воздуха и бензина (14.7:1 для атмосферных ДВС), минимизируя локальные перегревы. Критически важна синхронизация с углом зажигания: раннее зажигание при бедной смеси резко повышает температуру выхлопных газов.

Ключевые регулировочные процедуры

Контроль давления топлива: Проверка регулятора и производительности насоса. Отклонение от нормы (обычно 2.8-4.0 Бар для инжекторных систем) ведет к дисбалансу смеси.
Диагностика форсунок: Тестирование на производительность и герметичность. Подтекание или засор изменяет факел распыла, вызывая локальный перегрев.
Калибровка ДМРВ/ДАД: Замена датчиков массового расхода воздуха/абсолютного давления при ошибках в показаниях. Некорректные данные искажают расчет впрыска.
Адаптация лямбда-регулирования: Сброс долгосрочных топливных коррекций после ремонта. Зависшие коррекции (>±8%) указывают на системные сбои.

Симптом дисбаланса	Последствия для клапанов	Метод проверки
Черный нагар на свечах	Коксование направляющих, залегание стержней	Визуальный осмотр, замер сопротивления изолятора
Белый или серый изолятор свечи	Перегрев тарелки, оплавление кромок	Анализ лямбда-коррекций, газоанализатор
Рост расхода топлива	Ускоренный износ седел	Сравнение с паспортными данными, сканирование ЭБУ

Дополнительные меры: Использование топлива с октановым числом, соответствующим степени сжатия двигателя. Применение присадок с моющими компонентами для форсунок не чаще 1 раза на 5,000 км. Регулярная замена воздушного фильтра – загрязнение снижает объем поступающего воздуха, обогащая смесь.

Регулярность обслуживания ГРМ как способ предотвращения проблем

Своевременная замена ремня ГРМ и сопутствующих компонентов исключает риск обрыва, который неизбежно приводит к встрече поршней с клапанами. Эта катастрофическая поломка вызывает деформацию стержней клапанов, разрушение направляющих втулок и повреждение поршней, что проявляется в нулевой компрессии цилиндров, характерном стуке и необходимости сложного ремонта.

Пренебрежение регламентными интервалами обслуживания (обычно 60 000–120 000 км или 4–5 лет) провоцирует постепенный износ роликов, натяжителей и самого ремня. Ослабление натяжения вызывает перескок цепи/ремня на зуб/звено, нарушая фазы газораспределения – клапаны перестают герметизировать камеру сгорания, что снижает компрессию и ведет к их прогару из-за утечки раскаленных газов.

Ключевые аспекты обслуживания

Контроль натяжения: Слабое натяжение вызывает перескок, чрезмерное – ускоряет износ подшипников и ремня.
Комплексная замена: Одновременная установка нового ремня/цепи, роликов, натяжителя и сальников предотвращает дисбаланс в работе системы.
Проверка помпы: Замена водяного насоса при обслуживании ГРМ исключает риск утечки антифриза на ремень и его разрушения.

Последствие несвоевременного ТО	Результат для клапанов
Обрыв ремня/цепи	Деформация стержней, загибание
Перескок на 1-2 зуба	Прогар тарелки из-за утечки газов
Износ роликов	Снижение компрессии, перегрев краев клапана

Важно: После замены ГРМ обязательна проверка меток фаз и контроль компрессии. Использование оригинальных запчастей или проверенных аналогов увеличивает ресурс системы на 30-40%.

Список источников

Для подготовки материала о признаках прогара клапанов, диагностике низкой компрессии и процедуре замены использовались специализированные технические ресурсы и руководства по ремонту ДВС. Основное внимание уделялось практическим аспектам неисправностей газораспределительного механизма.

Ниже приведены ключевые источники, содержащие информацию о методах выявления дефектов клапанов, интерпретации показателей компрессии и технологических нюансах ремонтных работ. Все материалы ориентированы на специалистов автосервиса.

Руководства по ремонту двигателей конкретных моделей авто от производителей (VAG, GM, Toyota)
Справочник по диагностике бензиновых ДВС (автор: Петров Д.И.)
Технические бюллетени сервисных центров по типовым дефектам ГРМ
Методические материалы учебных центров Bosch, Delphi
Протоколы измерения компрессии SAE J1194
Статьи из журналов "Автосервис: практика и технологии"
Инженерные отчеты по ресурсным испытаниям клапанных групп
