Диагностика КАМАЗа - полное руководство от А до Я

Статья обновлена: 18.08.2025

Диагностика электронных систем КАМАЗ – обязательная процедура для оперативного выявления неисправностей в современных грузовиках.

Компьютерное сканирование контроллеров двигателя, трансмиссии, тормозной системы ABS/ESP и других модулей позволяет точно определить причину сбоев без разборки узлов.

Процедура требует специализированного оборудования: диагностические адаптеры, совместимые с протоколами J1939 и K-Line, а также профессиональное ПО для считывания параметров в реальном времени.

Особое внимание уделяется расшифровке кодов ошибок OBD-II и производительному анализу "замороженных" данных (Freeze Frame), фиксирующих параметры работы систем в момент возникновения неисправности.

Отличия диагностики старых и новых моделей КАМАЗ (Евро-0 до Евро-5)

Старые модели (Евро-0, Евро-1, Евро-2) характеризуются минимальным использованием электронных систем управления. Диагностика здесь преимущественно механическая и электрическая, с акцентом на проверку ТНВД, форсунок, датчиков давления/температуры и проводки мультиметром. Отсутствие стандартизированных протоколов связи требует прямых измерений параметров и визуального анализа узлов.

Новые модели (Евро-3, Евро-4, Евро-5) оснащены комплексными ЭСУД (ЭБУ двигателя, АКПП, ABS, AdBlue). Диагностика проводится через цифровые интерфейсы с автоматизированным считыванием данных в реальном времени. Обязательно использование специализированного ПО для анализа работы систем нейтрализации выхлопа, сажевых фильтров (DPF) и реагентов.

Критерий	Старые модели (Евро-0 – Евро-2)	Новые модели (Евро-3 – Евро-5)
Методы доступа	Прямое измерение датчиков мультиметром, проверка механических компонентов (ТНВД, форсунки)	Обязательное подключение сканера через OBD-II разъем (ISO 15765 CAN, KWP2000)
Ключевые системы	Топливная аппаратура, пневматика, базовые датчики (давление масла, температура)	ЭБУ двигателя, SCR/AdBlue, EGR, DPF, системы безопасности (ABS, ASR)
Оборудование	Мультиметр, манометр, механический тестер ТНВД	Сканеры (KAMAZ-Diagnostics, DieselSoft), адаптеры J1939, ПК с ПО
Коды ошибок	Преимущественно аппаратные неисправности (обрыв КЗ, износ)	Сложные логические коды (P0xxx, U0xxx) с привязкой к экологическим системам
Программное обеспечение	Не требуется или базовые утилиты для редких ЭБУ	KAMAZ EDC, DST, TechTool с поддержкой параметризации и калибровок

Особенности расшифровки ошибок:

• Для старых моделей: коды отсутствуют или интерпретируются по мануалам (например, «недостаточное давление топлива»)
• Для новых моделей: стандартизированные OBD-коды (P0135 – неисправность датчика кислорода) + заводские коды (SPN/FMI)

Основные блоки управления (ЭБУ) в современных КАМАЗах: DDE, VDO, Топаз

Современные грузовики КАМАЗ оснащены сложной электронной системой управления, ключевыми компонентами которой являются электронные блоки управления (ЭБУ). Эти блоки отвечают за контроль, управление и диагностику различных систем двигателя, трансмиссии, тормозов и вспомогательных агрегатов. Их слаженная работа обеспечивает оптимальные эксплуатационные характеристики, топливную экономичность и соответствие экологическим стандартам.

Среди множества ЭБУ в автомобилях КАМАЗ особое значение для диагностики и работы двигателя имеют три основных типа: DDE (управление дизельным двигателем), VDO (контроль панели приборов и части систем) и Топаз (управление газобаллонным оборудованием). Понимание их функций и особенностей диагностики критически важно для эффективного поиска и устранения неисправностей.

Описание и диагностика основных ЭБУ

1. ЭБУ DDE (Diesel Digital Electronics)

• Производитель: Bosch (распространенные версии: DDE 4.1, DDE 5.1, DDE 6.1).
• Функции: Является главным мозгом дизельного двигателя КАМАЗ. Управляет:
  • Впрыском топлива (дозировка, момент, давление в Common Rail)
  • Рециркуляцией отработавших газов (EGR)
  • Системой турбонаддува (VGT)
  • Системой нейтрализации выхлопных газов (AdBlue/SCR)
  • Функциями старта и прогрева
  • Диагностикой всех связанных с двигателем датчиков и исполнительных механизмов.
• Диагностика: Осуществляется через диагностический разъем OBD-II (K-line или CAN-шина) с помощью специализированного ПО:
  • Официальное: КММ (Комплекс Мотор-Магистраль) от КАМАЗ.
  • Универсальное: TEXA, Bosch ESI[tronic], DTS Monaco, LAUNCH (с поддержкой протоколов KWP2000, UDS по CAN).
• Особенности: Требует точной идентификации версии ПО и аппаратной части (HW/SW номера). Часто источник сложных кодов ошибок, связанных с работой двигателя.

2. ЭБУ VDO (Continental)

• Производитель: VDO (Siemens VDO, ныне Continental).
• Функции: Основная задача - управление панелью приборов (комбинацией приборов). Также обрабатывает сигналы и управляет:
  • Сигнализацией (повороты, аварийка, звуковой сигнал)
  • Контролем уровня топлива, температуры охлаждающей жидкости, давления масла
  • Спидометром, тахометром, одометром
  • Системой бортового контроля (лампы неисправностей)
  • Частью функций иммобилайзера (обмен данными с меткой/чип-ключом)
  • Часто является шлюзом для диагностики других систем через K-line.
• Диагностика:
  • Часто доступна через K-line диагностический разъем.
  • Основное ПО: КММ, TEXA (с поддержкой протоколов VDO/Siemens).
• Особенности: Неисправности VDO приводят к сбоям в отображении информации на приборной панели, проблемам со световой сигнализацией, иногда к невозможности запуска двигателя (если интегрирован иммобилайзер).

3. ЭБУ Топаз

• Производитель: Разработан специально для КАМАЗ (российский производитель).
• Функции: Управляет газобаллонным оборудованием (ГБО) на двигателях, работающих на СПГ (сжатый природный газ) или КПГ (компримированный природный газ). Контролирует:
  • Подачу газа (давление в рампе, форсунки)
  • Переключение режимов топлива (газ/дизель)
  • Работу редуктора-испарителя
  • Температуру газа
  • Систему безопасности ГБО (клапаны отсечки, датчики утечки)
  • Согласование работы с ЭБУ DDE.
• Диагностика: Требует специализированного ПО:
  • Официальное: ПО "Топаз" (часто поставляется производителем ГБО или КАМАЗ).
  • Иногда доступно через универсальные сканеры с поддержкой протокола Топаза (часто требует специфического адаптера).
• Особенности: Диагностика специфична для ГБО. Коды ошибок связаны исключительно с работой газовой системы. Неисправности Топаза приводят к переключению на дизельное топливо, потере мощности на газе или невозможности работы на газе.

Важно: Перед проведением диагностики или снятием/установкой ЭБУ обязательно отключайте клеммы аккумуляторной батареи для предотвращения повреждений.

ЭБУ	Основная Система	Производитель	Ключевые Функции	Основное ПО для Диагностики
DDE	Дизельный Двигатель	Bosch	Впрыск, Турбо, EGR, SCR	КММ, Bosch ESI[tronic], TEXA
VDO	Панель Приборов	Continental (VDO)	Приборы, Свет, Иммобилайзер (часть), Шлюз K-line	КММ, TEXA (VDO)
Топаз	Газобаллонное Оборудование (ГБО)	Российский (для КАМАЗ)	Управление подачей газа, Безопасность ГБО	Спец. ПО "Топаз"

Типы диагностических разъёмов КАМАЗ: расположение и распиновка

Основным диагностическим разъёмом на современных автомобилях КАМАЗ является 16-контактный разъём стандарта OBD-II (ISO 15765-4, CAN). Его типичное расположение – в районе рулевой колонки водителя, под панелью приборов или на центральном тоннеле. Точное место может варьироваться в зависимости от модели и года выпуска, но всегда в пределах легкой досягаемости водителя без разборки панелей.

На старых моделях КАМАЗ (выпуска до ~2006-2010 годов) можно встретить нестандартные разъёмы (например, 8-контактные или 9-контактные типа "Deutsch DT"). Они обычно располагались в моторном отсеке или под панелью приборов. Для работы с ними требовались специальные переходники на OBD-II. Современные КАМАЗы используют исключительно 16-контактный OBD-II.

Распиновка 16-контактного разъёма OBD-II (стандарт для КАМАЗ)

Распиновка соответствует международному стандарту для диагностики по CAN-шине:

Контакт	Назначение	Описание
4	Земля шасси (GND)	Корпусное заземление
5	Сигнальная земля (SGND)	Заземление сигнальных цепей
6	CAN High (ISO 15765-4)	Линия CAN-H (высокий потенциал)
7	K-Line (ISO 9141-2)	Линия K (используется реже, в основном на старых системах)
14	CAN Low (ISO 15765-4)	Линия CAN-L (низкий потенциал)
16	Питание +12V (BAT+)	Постоянное питание от АКБ

Остальные контакты (1-3, 8-13, 15) обычно не используются на КАМАЗах.

Важные особенности:

• Основные диагностические шины: CAN (контакты 6 и 14).
• Питание сканера: +12В (контакт 16) и GND (контакты 4, 5).
• K-Line (контакт 7) может присутствовать, но для современных систем ЭСУД (Электронная Система Управления Двигателем) КАМАЗ с контроллерами Bosch или Итэлма основным протоколом является CAN.

Обязательный диагностический инструмент: мультимарочный сканер

Мультимарочный сканер – универсальное устройство для считывания данных электронных систем КАМАЗа. Он подключается к диагностическому разъёму OBD-II (чаще типа 16-pin) через адаптер K-Line или CAN-шину. Основная задача – получение реальных параметров работы двигателя, трансмиссии, АБС, систем безопасности и бортовой сети в режиме реального времени.

Сканер обеспечивает двустороннюю связь с электронными блоками управления (ЭБУ), позволяя не только считывать, но и стирать ошибки, активировать исполнительные механизмы (форсунки, клапаны) для проверки, а также проводить адаптацию узлов после ремонта. Совместимость с протоколами J1939 (для грузовиков), J1708 и CAN 2.0 критична для корректной работы с моделями КАМАЗ старше 2005 года.

Ключевые особенности использования сканера на КАМАЗах

• Поддержка российского ПО: интеграция с отечественными диагностическими программами (например, "ДИСК-1" или "КМУ") для расшифровки специфических кодов ошибок двигателей Р6 и трансмиссий ZF.
• Работа с грузовыми протоколами: корректная интерпретация параметров нагрузки на ось, давления в пневмосистеме, температуры тормозных механизмов.
• Функция графиков и регистрации: запись показаний датчиков (давления турбины, температуры ОЖ) в движении для анализа скрытых неисправностей.

Тип данных	Примеры параметров	Важность для диагностики
Текущие показания	Обороты ХХ, давление Common Rail, угол опережения впрыска	Контроль корректности работы топливной аппаратуры
Коды ошибок (DTC)	P0087 (низкое давление топлива), P0303 (пропуски воспламенения в 3 цилиндре)	Быстрая идентификация неисправных узлов
Стоп-кадры	Состояние систем в момент возникновения ошибки	Анализ условий появления сбоев

Для расшифровки кодов ошибок сканер использует базы данных, включающие уникальные коды производителя (например, SPN+FMI в протоколе J1939). Ошибки группируются по системам:

1. P0xxx – неисправности двигателя и топливной системы.
2. C0xxx – проблемы шасси (АБС, EBS, ASR).
3. U0xxx – сбои в сети передачи данных между ЭБУ.

Важно: некорректное стирание ошибок без устранения причины может привести к блокировке ЭБУ или искажению адаптационных параметров. Перед сбросом обязательно сохраняйте логи диагностики.

Специализированные программы для диагностики КАМАЗ: КАМАЗ-Техник, DieselRx

Для глубокой диагностики электронных систем КАМАЗ используются специализированные программы, адаптированные под протоколы производителя. Две ключевые платформы – КАМАЗ-Техник и DieselRx – обеспечивают прямой доступ к блокам управления двигателем, трансмиссией, тормозной системой и другими модулями. Они работают через диагностические адаптеры (часто J1939 или K-Line) и позволяют не только считывать ошибки, но и проводить активные тесты, мониторинг параметров в реальном времени, а также адаптацию узлов.

Эти программы отличаются от универсальных OBD-сканеров узкой специализацией на технике КАМАЗ, поддержкой заводских протоколов (KWP2000, CAN) и возможностью работы с устаревшими моделями. Требуют обязательной регистрации/лицензии и совместимого оборудования. КАМАЗ-Техник – официальное ПО завода, DieselRx – разработка сторонних инженеров с расширенным функционалом для сложных случаев.

Ключевые возможности программ

КАМАЗ-Техник:

• Чтение/очистка ошибок ЭБУ (двигатель, АБС, КПП) с расшифровкой кодов на русском языке.
• Мониторинг параметров в реальном времени: давление топлива, температура ОЖ, угол опережения впрыска, положение педали акселератора.
• Активация исполнительных механизмов: форсунки, ТНВД, клапан EGR, вентилятор охлаждения.
• Адаптации: регулировка "холостого хода", кодирование новых датчиков.
• Формирование диагностических отчетов в стандартизированном виде.

DieselRx:

• Все функции КАМАЗ-Техник + углубленная работа с топливной системой Common Rail (Bosch, Delphi).
• Расшифровка осциллограмм давления в рампе, анализ баланса форсунок.
• Программирование блоков управления (требует доступ к заводским базам данных).
• Диагностика АКПП ZF и пневмоподвески.
• Графическая визуализация данных и сравнение параметров с эталонными кривыми.

Для корректной работы программ необходимы:

1. Лицензионный дистрибутив ПО (предоставляется дилерами или разработчиками).
2. Совместимый адаптер (например, KTL-400 для КАМАЗ-Техник, DieselRx Adapter CAN).
3. Установленные драйверы адаптера и библиотеки (.NET Framework 4.5+).
4. Доступ к онлайн-базам кодов ошибок (для DieselRx).

Параметр сравнения	КАМАЗ-Техник	DieselRx
Официальная поддержка	Да (ПАО "КАМАЗ")	Нет (сторонний разработчик)
Работа с Common Rail	Ограниченная	Полная (калибровки, тесты насоса)
Стоимость лицензии	Выше (зависит от дилера)	Ниже (одноразовый платеж)
Обновление ПО	Через официальные каналы	Самостоятельно с сайта

Бесплатные аналоги ПО: возможности и ограничения для КАМАЗ

Бесплатные аналоги диагностического ПО для КАМАЗ предоставляют базовый функционал для чтения ошибок и мониторинга параметров, используя открытые протоколы (J1939, K-Line). Они распространяются энтузиастами или сообществами, часто требуют универсальных OBD-адаптеров ELM327 или K-Line. Основная цель – экономия средств при минимальных диагностических задачах.

Такие решения подходят для простых операций: сброса ошибок проверки двигателя, просмотра данных датчиков в реальном времени. Однако их возможности существенно уступают профессиональным инструментам (KTS, DTS Monaco), особенно при работе с узкоспециализированными системами КАМАЗ (тормозная система WABCO, АКПП, ЭБУ Common Rail).

Ключевые аспекты бесплатных решений

Основные возможности:

• Чтение и расшифровка стандартных кодов ошибок (P0, C0, U0-серий)
• Отображение параметров в реальном времени: обороты двигателя, температура ОЖ, давление топлива
• Сброс ошибок Check Engine и очистка кратковременных адаптаций
• Графическая визуализация данных (графики, дашборды)
• Совместимость с дешевыми адаптерами (на чипах ELM327, STN1170)

Критические ограничения:

• Отсутствие доступа к заводским протоколам КАМАЗ – невозможность программирования ЭБУ, калибровок, адаптаций
• Поддержка только базовых систем (двигатель, иногда АБС) без доступа к спец. функциям (КПП, тормоза, пневмоподвеска)
• Риск некорректной расшифровки кодов или параметров из-за устаревших баз данных
• Нет технической поддержки и обновлений ПО
• Несовместимость с оригинальными мультиплексорами KTS

Популярные бесплатные программы и их специфика:

Программа	Назначение	Ограничения
OpenDiag	Чтение ошибок, параметры в реальном времени, графики	Только двигатель, нет программирования, нестабильная работа
DCan (DiagnosticCAN)	Диагностика по J1939, сброс ошибок	Частичная поддержка моделей, отсутствие русификации
UniDiag	Универсальный софт для адаптеров ELM327	Базовые функции, ограниченная база по КАМАЗ

Подключение сканера к ЭБУ двигателя: пошаговая инструкция

Правильное подключение сканера к электронному блоку управления (ЭБУ) двигателя КАМАЗа – обязательное условие для корректной диагностики. Ошибки на этом этапе могут привести к сбоям связи, некорректному считыванию данных или повреждению оборудования. Современные КАМАЗы оснащены стандартизированными диагностическими разъемами, но расположение и нюансы подключения зависят от модели и года выпуска.

Перед началом работ убедитесь в исправности сканера (заряд батареи для беспроводных моделей) и наличии совместимого ПО. Обязательно выключите зажигание и отсоедините массу аккумулятора при работе с контактами. Для старых моделей (до Евро-3) может потребоваться переходник с 9-pin на OBD-II разъем.

Последовательность действий

1. Локализация диагностического разъема:
   • На современных КАМАЗах (Евро-4/5/6) ищите 16-контактный OBD-II разъем в кабине: под панелью приборов слева от руля, в районе педального узла или за вещевым ящиком.
   • На старых моделях (с ЭБУ ЯМЗ/КАМАЗ) проверьте моторный отсек – разъем часто расположен возле ЭБУ или на раме за кабиной (9-контактная колодка типа "K-line").
2. Подготовка оборудования:
   • Для OBD-II: подключите кабель сканера к разъему до щелчка фиксатора.
   • Для 9-pin: используйте переходник OBD-II→9-pin, совместите треугольный ключ на колодке с пазом разъема.
   • Беспроводные сканеры: активируйте Bluetooth-адаптер в порту OBD-II.
3. Инициализация связи:
   • Включите зажигание (без запуска двигателя).
   • Запустите диагностическую программу на ПК/планшете (KDD, OpenDiag, ScanDo).
   • Выберите в настройках ПО: тип подключения (USB/Bluetooth), протокол (J1939 для Евро-4+, K-line для старых ЭБУ), модель двигателя.
4. Подтверждение соединения:
   • При успешном подключении ПО отобразит VIN, номер ЭБУ и версию прошивки.
   • В случае ошибки связи: проверьте целостность предохранителей F30 (цепь диагностики), контакты на разъеме, корректность выбранного протокола.

Тип разъема	Расположение	Ключевые контакты
OBD-II (16-pin)	Кабина водителя	4 (масса), 7 (K-line), 16 (+12V)
9-pin (K-line)	Моторный отсек	3 (масса), 7 (+12V), 9 (K-line)

Адаптеры для связи: выбор переходников для разных разъёмов

Для подключения диагностического оборудования к электронным блокам управления (ЭБУ) КАМАЗ используются специальные адаптеры. Основная задача этих переходников – обеспечить физическую и электрическую совместимость между разъёмом диагностического сканера (чаще всего OBD-II) и специфическими колодками, установленными на автомобилях КАМАЗ разных поколений. Без корректного адаптера диагностика невозможна.

Ключевая сложность заключается в разнообразии применяемых разъёмов на КАМАЗах. Старые модели (до Евро-3) преимущественно оснащены колодками типа К-line (6-контактная круглая "европейская" или 12-контактная прямоугольная "российская"). Современные машины (Евро-3, Евро-4 и выше) используют разъём стандарта OBD-II (16-контактный, тип J1962), но с поддержкой протокола J1939 (SAE), характерного для коммерческого транспорта.

Типы разъёмов и необходимые адаптеры

• Модели до Евро-3 (K-Line):
  • 6-контактный круглый разъём (европейский): Требуется переходник K-Line 6-pin -> OBD-II (часто с дополнительным кабелем-адаптером для сканера).
  • 12-контактный прямоугольный разъём (российский): Необходим переходник K-Line 12-pin -> OBD-II. Важно учитывать распиновку (может отличаться у разных годов выпуска).
• Модели Евро-3 и выше (CAN/J1939):
  • Стандартный 16-контактный OBD-II разъём: Прямое подключение сканера с поддержкой J1939 (SAE) возможно, но часто используется пассивный переходник OBD-II -> OBD-II с усиленным кабелем для удобства доступа к разъёму в кабине.
• Специальные случаи:
  • Диагностика двигателя Cummins/ISBe на КАМАЗе: Может потребоваться отдельный адаптер типа Cummins Inline или переходник для 9-контактного разъёма.
  • Диагностика АКПП ZF: Используются специфические адаптеры под разъёмы производителя коробки передач.

При выборе адаптера критически важно знать точную модель автомобиля, год выпуска и стандарт экологии (Евро). Неверный выбор переходника приведёт к отсутствию связи со сканером или некорректным данным. Для старых К-line систем часто нужны адаптеры с поддержкой преобразования протоколов (K-line <-> CAN). Для современных CAN-шин достаточно пассивного кабеля с правильной распиновкой, но сканер обязан поддерживать протокол J1939.

Тип разъема на КАМАЗ	Стандарт экологии	Необходимый адаптер	Примечание
6-pin круглый (K-Line)	до Евро-3	K-line 6-pin -> OBD-II (активный)	Требует питания адаптера, проверка распиновки
12-pin прямоугольный (K-Line)	до Евро-3	K-line 12-pin -> OBD-II (активный)	Распиновка может варьироваться
16-pin OBD-II (J1962)	Евро-3, Евро-4, Евро-5	OBD-II -> OBD-II (пассивный кабель)	Сканер ДОЛЖЕН поддерживать J1939 (SAE)

Проверка связи с ЭБУ: типичные проблемы и их устранение

Установление стабильной связи с электронным блоком управления (ЭБУ) – обязательный этап диагностики КАМАЗа. Без корректного соединения невозможно считать параметры работы систем, считать или стереть коды ошибок, провести адаптацию компонентов. Ошибки подключения часто возникают из-за аппаратных неисправностей или неправильных настроек оборудования.

Основные признаки проблем с связью включают: полное отсутствие подключения диагностического сканера, обрыв связи во время процедуры, некорректное отображение данных или сообщения типа "Ошибка связи", "ECU NOT FOUND", "LINK ERROR". Сложность заключается в том, что эти симптомы могут указывать на разные неисправности – от повреждения кабеля до внутренних сбоев ЭБУ.

Типичные проблемы и методы их решения

При возникновении сбоев связи рекомендуется последовательно проверить все элементы цепи:

• Диагностический разъем (K-line, J1962):
  • Проблема: Окисление контактов, механические повреждения, нарушение пайки проводов внутри разъема.
  • Решение: Визуальный осмотр контактов (пины 4 - масса, 7 - K-line, 16 - +12V), очистка от грязи и окислов, проверка целостности пайки и фиксации проводов мультиметром.
• Целостность проводки:
  • Проблема: Обрыв или КЗ диагностической линии (K-line), повреждение проводов питания/массы ЭБУ.
  • Решение: Проверка целостности проводов от разъема до ЭБУ (сопротивление, отсутствие КЗ на массу/+), проверка напряжения на пине 16 разъема при включенном зажигании (~12V) и качества массы (пин 4).
• Адаптер/Сканер:
  • Проблема: Неисправность адаптера, несовместимость ПО, неправильные настройки протокола (часто требуется K-line, ISO 14230-4 KWP).
  • Решение: Проверка адаптера на другом автомобиле, обновление драйверов и ПО диагностического приложения (например, KDD, Diesel RK), ручной выбор типа протокола связи и скорости (обычно 10400 baud).
• Питание ЭБУ:
  • Проблема: Низкое напряжение бортовой сети (< 10.5V), плохой контакт на клеммах АКБ, окисление предохранителей или реле питания ЭБУ.
  • Решение: Зарядка/замена АКБ, проверка напряжения на силовых выводах ЭБУ при включенном зажигании, очистка клемм, проверка и замена предохранителей (F1, F2 в монтажном блоке КАМАЗа - номиналы зависят от модели).
• Неисправность ЭБУ:
  • Проблема: Внутренняя неисправность блока (повреждение К-line цепи, сбой процессора, "зависание").
  • Решение: Попытка сброса ЭБУ путем снятия клеммы АКБ на 10-15 минут. Если не помогло – проверка связи с заведомо исправным ЭБУ (если доступен) или отправка блока на профессиональную диагностику/ремонт.

Важно: Все работы с электропроводкой и ЭБУ проводить при отключенной клемме аккумулятора. Использовать только исправное диагностическое оборудование с актуальным ПО. Если связь не удается восстановить после проверки всех пунктов, требуется углубленная диагностика у специалиста.

Считывание сохранённых кодов ошибок (DTC)

Сохранённые коды неисправностей (DTC) фиксируются электронными блоками управления (ЭБУ) КАМАЗа при обнаружении отклонений параметров работы систем. Они остаются в памяти даже после устранения причины сбоя, что позволяет провести ретроспективный анализ. Для корректной диагностики критически важно извлечь полный перечень DTC перед началом ремонтных работ.

Считывание осуществляется через диагностический разъём OBD-II (расположен в кабине водителя) с использованием специализированного оборудования. Процедура требует обязательного включения зажигания при заглушенном двигателе для активации коммуникации с ЭБУ. Система сохраняет исторические и активные ошибки с указанием частоты их возникновения.

Классификация кодов ошибок

DTC на КАМАЗах имеют стандартизированную структуру из 5 символов:

Буква	Система	Пример
P	Трансмиссия (двигатель, КПП)	P0101
C	Шасси (тормоза, ABS)	C0223
U	Сеть передачи данных	U0401
B	Кузов (кондиционер, подушки безопасности)	B1020

Необходимое оборудование:

• Адаптеры: K-Line, J1939 или мультипротокольные устройства
• Диагностические программы: KAMAZ-DIAG, MotorTester TDS, OpenDiag
• Мобильные решения: ELM327 с приложениями TruckScanner или Car Scanner

Порядок считывания:

1. Подключите сканер к диагностическому разъёму OBD-II
2. Запустите ПО и установите связь с нужным ЭБУ (двигатель, АБС и т.д.)
3. Выберите в меню функции "Чтение ошибок" или "DTC Log"
4. Экспортируйте отчёт в формате PDF или сохраните скриншоты
5. Обратите внимание на статус ошибок:
   • Active – текущая неисправность
   • Pending – единичное зафиксированное отклонение
   • Historic – ранее устранённая ошибка

Примеры расшифровки кодов:

Код	Описание	Возможные причины
P0617	Ошибка реле стартера	КЗ в цепи, неисправность реле, обрыв проводов
P0193	Высокое напряжение датчика давления топлива	Замыкание на +12В, неисправность датчика
С1016	Неисправность клапана ABS на переднем правом колесе	Окисление контактов, повреждение проводки

Просмотр параметров в реальном времени (Live Data)

Функция Live Data предоставляет доступ к текущим показаниям датчиков и систем КАМАЗа в режиме реального времени. Она отображает физические величины (обороты двигателя, температуры, давления, напряжения) и логические состояния (вкл./выкл. систем) без фиксации ошибок. Это позволяет анализировать работу узлов при разных нагрузках и условиях.

Для корректного использования необходимо подключить диагностический сканер к разъёму OBD-II автомобиля и запустить специализированное ПО. Данные обновляются с частотой 1-5 раз в секунду, что обеспечивает мониторинг динамических процессов. Ключевое условие – двигатель должен быть запущен, а электронные системы активированы.

Критически важные параметры для диагностики

При анализе Live Data на КАМАЗах особое внимание уделяют:

• Обороты коленвала (RPM): норма 600-850 об/мин на холостом ходу.
• Температура охлаждающей жидкости: рабочий диапазон 80-95°C.
• Давление в топливной рампе: 300-1800 бар (зависит от модели двигателя).
• Массовый расход воздуха (MAF): сравнивается с номиналом для текущих оборотов.
• Положение педали акселератора: 0% на холостом ходу, 100% при полном нажатии.

Параметры группируются в тематические блоки для удобства:

Система впрыска	Давление топлива, угол опережения впрыска, коррекция форсунок
Система управления двигателем	Обороты, положение дросселя, сигналы ДПКВ/ДПРВ
Турбонаддув	Давление наддува, положение актуатора VGT

Анализ отклонений: показатели сравниваются с эталонными значениями для конкретной модели. Например, падение давления топлива ниже 280 бар при нагрузке указывает на неисправность ТНВД или регулятора. Расхождение между заданным и фактическим положением EGR свидетельствует о заклинивании клапана.

Диагностические сценарии: при плавающих оборотах проверяют синхронность показаний ДПКВ/ДПРВ. Перегрев двигателя требует контроля разницы температур ОЖ на входе/выходе из радиатора. Провалы мощности анализируют по динамике давления наддува и корректировкам топливоподачи.

Диагностика системы Common Rail: давление топлива, корректировки

Стабильное давление в рампе Common Rail – критически важный параметр для корректного впрыска топлива, мощности двигателя и экологических показателей. Отклонения от нормы (низкое, высокое или нестабильное давление) вызывают жесткую работу, повышенную дымность, потерю тяги и ошибки ЭБУ. Диагностика включает мониторинг фактического давления через сканер и сравнение с заданным значением от ЭБУ на разных режимах работы двигателя.

Корректировки топливоподачи (по цилиндрам и общие) отражают усилия ЭБУ компенсировать износ форсунок, насоса или изменения в топливной системе. Анализ корректировок помогает выявить неравномерность работы цилиндров, утечки или механические дефекты, не фиксируемые напрямую датчиками. Значительные отклонения корректировок от нуля (особенно в стационарных режимах) указывают на необходимость углубленной проверки.

Ключевые аспекты диагностики

Методы проверки давления:

• Через диагностический сканер: чтение параметров "Заданное давление", "Фактическое давление", "Ошибка давления" в реальном времени.
• Механическим манометром: подключение к контрольному штуцеру рампы для верификации показаний датчика и проверки производительности ТНВД.
• Тест производительности насоса: оценка способности ТНВД создавать требуемое давление на холостом ходу и повышенных оборотах.

Типичные коды ошибок (P-коды) по давлению:

Код ошибки	Расшифровка	Возможные причины
P0087	Давление в рампе ниже требуемого	Неисправность ТНВД, засор фильтров, утечка в магистрали, нерабочий регулятор давления
P0088	Давление в рампе выше требуемого	Неисправность регулятора давления, заклинивание клапана дозирования ТНВД, ошибки ЭБУ
P0191	Неисправность цепи датчика давления топлива	Обрыв/КЗ проводки, плохой контакт, неисправный датчик

Анализ корректировок:

1. Корректировка по цилиндрам (Fuel Trim Cylinder X):
   • Значение близкое к 0 мг/так – норма.
   • Значение положительное (+): ЭБУ увеличивает подачу топлива (признак износа форсунки или утечки).
   • Значение отрицательное (-): ЭБУ уменьшает подачу (признак засора форсунки или низкой производительности).
2. Общая корректировка (Adaptation):
   • Допустимый диапазон: обычно ±4-6 мг/так.
   • Стабильное отклонение за пределы нормы требует проверки ТНВД, топливных фильтров, датчиков расхода/давления воздуха.

Необходимые программы/оборудование: Специализированные сканеры (KAMAZ-DIAG, Diesel Power, Launch, Delphi) с поддержкой протоколов K-Line/CAN для КАМАЗ ЭБУ (Ителма/БОШ). Обязательна функция графиков параметров в реальном времени и считывание адаптаций.

Анализ работы системы рециркуляции отработавших газов (EGR)

Проверка системы EGR начинается с визуального осмотра компонентов: оценивается целостность вакуумных шлангов, электрических разъёмов и патрубков, наличие нагара или трещин на клапане и охладителе. Особое внимание уделяется загрязнению седла клапана и каналов, что часто приводит к некорректному открытию/закрытию и утечкам газов. Подключение сканера для мониторинга параметров в реальном времени – следующий обязательный этап.

Ключевые параметры сканирования включают фактическое положение клапана EGR (в %), заданное положение, расход воздуха, температуру ОГ на входе в систему и ошибки по пропуску зажигания. Расхождения между фактическим и заданным положением клапана более 5-10% указывают на механические неисправности (заклинивание, износ) или проблемы с управляющим контуром (датчик положения, проводка). Анализируется корреляция активации EGR с падением температуры ОГ и изменением состава топливно-воздушной смеси.

Типовые коды ошибок EGR и их интерпретация

Распространённые ошибки системы и их возможные причины:

• P0401: Недостаточный поток EGR. Засорение каналов, неисправность клапана, сбой датчика дифференциального давления.
• P0402: Избыточный поток EGR. Заклинивание клапана в открытом состоянии, негерметичность вакуумной магистрали.
• P0403: Неисправность цепи управления клапаном EGR. Обрыв/КЗ проводки, поломка соленоида, сбои ЭБУ.
• P0489: Низкое сопротивление цепи управления. КЗ в катушке соленоида, повреждение проводки.

Дополнительные проверки включают тест управления клапаном (активация соленоида сканером с контролем хода штока), измерение сопротивления обмоток (15-80 Ом), и вакуумметром – оценку герметичности диафрагмы. Для систем с охлаждением ОГ обязательна диагностика термостата и антифриза на предмет утечек в теплообменник.

Проверка системы нейтрализации выхлопных газов (SCR/AdBlue)

Диагностика SCR-системы на двигателях КАМАЗ Euro-4/5 направлена на контроль работоспособности узлов, отвечающих за снижение уровня оксидов азота в выхлопе. Основные проверяемые компоненты включают блок управления SCR, датчики NOx, дозирующий модуль AdBlue, каталитический нейтрализатор, бак и магистрали раствора мочевины. Система требует регулярной проверки из-за чувствительности к качеству реагента, температурным условиям и механическим повреждениям.

Процедура активируется через диагностический разъмин OBD-II с использованием специализированного ПО (KAMAZ-DIAG, DieselSoft, Scanmatic Pro). Аппаратные сканеры (например, Autocom CDP+) подключаются для считывания параметров в реальном времени и ошибок. Ключевые этапы: мониторинг давления в магистрали AdBlue, температуры катализатора, фактической и расчетной концентрации NOx, корректности распыления раствора. Особое внимание уделяется калибровке датчика NOx и проверке герметичности форсунки.

Расшифровка типовых ошибок SCR

Коды неисправностей системы нейтрализации группируются по функциональным сбоям:

• P20EE, P204F – низкая/высокая производительность дозирующего модуля AdBlue
• P2201 – выход сигнала датчика NOx за допустимый диапазон
• P12A3 – отклонение давления в магистрали подачи мочевины
• P3025 – неверная концентрация AdBlue (загрязнение, замерзание)
• P0420 – низкая эффективность каталитического нейтрализатора

Код	Компонент	Возможные причины
P2033	Датчик температуры выхлопа	Обрыв цепи, коррозия контактов
P207F	Клапан дозирования	Механическое заклинивание, низкое напряжение

После устранения неполадок обязательна принудительная регенерация SCR через ПО для сброса адаптаций и тестовый цикл движения. При критических ошибках (например, P20BD) ЭБУ ограничивает крутящий момент двигателя до 60%. Требуется проверка целостности проводки, отсутствия кристаллизации мочевины в магистралях и соответствия реагента стандарту ISO 22241.

Диагностика турбонаддува: параметры датчиков давления

Контроль работы турбокомпрессора на двигателях КАМАЗ осуществляется через анализ показаний датчиков давления во впускном тракте и системе управления турбиной. Ключевыми элементами являются датчик абсолютного давления (MAP) во впускном коллекторе и датчики давления наддува, интегрированные в электронный блок управления (ЭБУ). Их показания напрямую влияют на формирование топливной карты, регулировку геометрии турбины (при наличии VGT) и корректировку рециркуляции отработавших газов (EGR).

Параметры сенсоров считываются в реальном времени через диагностический разъем OBD-II с использованием специализированного ПО (например, KAMS, DieselSoft, DST). Несоответствие зафиксированных значений номинальным диапазонам свидетельствует о неисправностях турбины, утечках воздуха, засорении воздушных магистралей или поломке самого датчика. Анализ включает сравнение фактических данных с эталонными при различных режимах работы двигателя: холостой ход, средние и пиковые нагрузки.

Ключевые параметры для диагностики

• Давление наддува (Boost Pressure): Нормативные значения варьируются от 0.8–1.2 бар (холостой ход) до 2.5–3.0 бар (максимальная нагрузка). Падение ниже порога указывает на утечки, неисправность турбины или засорение интеркулера.
• Заданное давление (Target Boost): Показатель, рассчитанный ЭБУ для текущих условий. Расхождение с фактическим давлением >0.3 бар требует проверки системы регулирования.
• Работа клапана вестгейта/актуатора VGT: Диагностируется по соответствию положения % (0–100%) командам ЭБУ. Зависание в одном положении – признак механической поломки.

Типовые коды ошибок (DTC) и расшифровка

Код PXXXX	Описание	Возможные причины
P0234	Превышение давления наддува	Заклинивание вестгейта, неисправность актуатора VGT, засорение выпускного тракта
P0236	Недостоверный сигнал датчика давления	Обрыв/КЗ проводки, выход из строя MAP-сенсора, окисление контактов
P2262	Низкое давление наддува	Утечки во впуске, повреждение турбины, забитый воздушный фильтр

При интерпретации данных критически важен анализ графиков давления в динамике. Медленный рост показателей при резком нажатии педали акселератора свидетельствует о износе подшипников турбины или закоксовывании геометрии. Скачкообразные значения указывают на нестабильность сигнала из-за повреждения проводки. Для точной локализации неисправности дополнительно проверяют герметичность соединений, состояние патрубков и работу клапана EGR.

Тестирование датчика положения педали акселератора

Проверка датчика положения педали акселератора (ДППА) критична при проблемах с динамикой двигателя, плавающих оборотах холостого хода или ошибках, связанных с системой управления подачей топлива. Этот датчик преобразует угол нажатия педали в электрический сигнал для ЭБУ, который регулирует цикловую подачу топлива.

Основные неисправности включают обрыв цепи, замыкание на массу или питание, механический износ резистивных дорожек, а также несоответствие сигналов между двумя каналами (основным и резервным). Диагностику начинают при включенном зажигании, но без запуска двигателя.

Этапы диагностики

1. Считывание кодов ошибок через диагностический разъем OBD-II с помощью ПО (KAMAZ-Diagnostics, OpenDiag, Diesel RK):
   • P0120/P0220 – Недопустимый сигнал/диапазон
   • P2135 – Рассогласование сигналов каналов ДППА
2. Визуальный осмотр:
   • Проверка целостности проводки и контактов разъема
   • Отсутствие окислов, механических повреждений
3. Измерение напряжения мультиметром:

   Контакт	Напряжение (педаль отпущена)	Напряжение (педаль нажата)
   Сигнал 1 (основной)	0.7-0.9 В	4.1-4.6 В
   Сигнал 2 (резервный)	0.35-0.45 В	2.05-2.3 В
   Питание (+5В)	4.8-5.2 В (на обоих каналах)

4. Проверка сопротивления:
   • При плавном нажатии педали показания должны меняться без скачков
   • Сопротивление между сигнальными контактами и массой: 1.5-3 кОм (зависит от модели)

Ключевые требования: Сигналы обоих каналов должны изменяться синхронно и пропорционально. Разница между основным и резервным каналом всегда составляет ≈1:2. При несоответствии ЭБУ фиксирует ошибку и переходит в аварийный режим (ограничение оборотов до 1500-1800 об/мин).

Мониторинг работы форсунок: баланс цилиндров

Баланс цилиндров – диагностическая функция электронных систем управления двигателем (ЭСУД) КАМАЗ, анализирующая равномерность вклада каждого цилиндра в общую мощность. Система сравнивает время, необходимое для изменения скорости коленчатого вала при кратковременном отключении подачи топлива в каждый цилиндр по очереди. Если цилиндр работает эффективно, его отключение вызывает заметное падение оборотов двигателя. Слабый цилиндр при отключении влияет на обороты меньше.

Процедура мониторинга баланса выполняется специализированным диагностическим оборудованием (например, KAMAZ-DIAG, DieselSoft, DST) на прогретом двигателе при работе на холостом ходу. Аппаратура подает команду ЭСУД на поочередное отключение форсунок и фиксирует изменения частоты вращения коленвала. Результаты представляются в виде числовых значений (в миллисекундах или условных единицах) для каждого цилиндра, показывающих степень его вклада в общую работу.

Интерпретация результатов баланса цилиндров

• Норма: Значения по всем цилиндрам близки друг к другу (разброс в пределах 10-15%). Двигатель работает равномерно.
• Отклонение в одном цилиндре: Значение для одного цилиндра существенно ниже (например, на 30-50% и более). Указывает на возможные проблемы:
  • Неисправность форсунки (засорение, износ, нарушение факела распыла).
  • Низкая компрессия в цилиндре.
  • Проблемы с клапанами ГРМ.
  • Негерметичность впускного коллектора на этом цилиндре.
• Отклонения в нескольких цилиндрах: Может свидетельствовать о проблемах с ТНВД (неравномерная подача), общем снижении компрессии, загрязнении топливной системы, неисправности датчиков (ДПКВ, ДМРВ) или ошибках в работе ЭСУД.

Симптом по балансу	Возможная причина	Дополнительная проверка
Один цилиндр с низким вкладом	Неисправная форсунка, низкая компрессия, прогар клапана	Замер компрессии, тест форсунки на стенде, визуальный осмотр свечи накала
Несколько цилиндров с низким вкладом	Проблемы ТНВД, общий износ, завоздушивание топливной системы, неверные показания ДПКВ	Проверка давления топлива, анализ данных с ДПКВ, диагностика ТНВД
Высокий разброс значений	Сильный дисбаланс, износ двигателя, множественные неисправности форсунок	Комплексная диагностика топливной аппаратуры и механики двигателя

Анализ баланса цилиндров прямо указывает на цилиндр(ы) с проблемами, сужая круг поиска неисправности. Он является ключевым инструментом для выявления негерметичных, закоксованных или изношенных форсунок, влияющих на экономичность, мощность и стабильность работы дизеля КАМАЗ. После выявления "слабого" цилиндра необходимы дальнейшие проверки (тест форсунки на стенде, замер компрессии) для точного определения корня проблемы.

Снятие и анализ показаний датчиков температуры

Для диагностики температурных параметров двигателя КАМАЗ используется специализированное оборудование: мультиметр, термометр и сканер, совместимый с протоколом J1939. Основные датчики контролируют температуру охлаждающей жидкости (на термостате или ГБЦ), моторного масла (в масляной магистрали), впускного воздуха (во впускном коллекторе) и отработавших газов (EGT, при наличии). Перед замерами проверяется целостность проводки и разъемов на предмет окислов или повреждений.

Показания снимаются при прогретом двигателе (80–95°C) на холостом ходу и под нагрузкой (2500 об/мин). Данные со сканера сравниваются с эталонными значениями. Для аналоговых датчиков (охлаждающая жидкость, масло) сопротивление измеряется мультиметром: при 20°C типичное значение 2.2–2.7 кОм, при 90°C – 180–250 Ом. Расхождения более 10% от нормы указывают на неисправность.

Анализ типовых отклонений и коды ошибок

Критичные отклонения температурных параметров регистрируются ЭБУ и сопровождаются кодами неисправностей:

• P0115–P0118 (охлаждающая жидкость): обрыв/КЗ цепи, завышенные/заниженные показания.
• P0198–P0199 (моторное масло): выход за допустимый диапазон значений.
• P0125: недостаточная температура для перехода в закрытый контур (долгий прогрев).

Параметр	Норма при 90°C	Признаки неисправности
Охлаждающая жидкость	85–95°C	Резкий рост >105°C или падение при нагрузке
Моторное масло	85–100°C	Разница с ОЖ >15°C на прогретом двигателе
Впускной воздух	на 5–15°C выше ambient	Неадекватная коррекция топливоподачи

Важно! Ложные показания датчика ОЖ приводят к нарушению топливных коррекций (коды P0172/P0175) и включению вентилятора на холодном двигателе. Физическую точность термодатчика проверяют погружением в воду с термометром и контролем сопротивления.

Проверка датчиков давления в пневмосистеме

Датчики давления контролируют параметры воздуха в контурах тормозной системы и пневмоподвеске. Основные проверяемые узлы включают ресиверы, регулятор давления, тормозные магистрали и клапаны управления. Неисправность датчиков приводит к некорректным показаниям на приборной панели, ложным аварийным сигналам, ошибкам ЭБУ и нарушению работы ABS/EPB.

Диагностика выполняется при помощи мультиметра, манометра и сканера, подключенного к диагностическому разъёму КАМАЗ. Обязательно проверяется соответствие фактического давления в системе показаниям датчика, целостность проводки и отсутствие утечек воздуха в зоне установки сенсора.

Этапы диагностики

Стандартная процедура проверки:

1. Считать коды ошибок через сканер (например, КАМАЗ-DIAG или TEXA)
2. Визуально осмотреть датчик и фишки подключения на повреждения
3. Измерить сопротивление изоляции проводов (норма: >10 кОм)
4. Сравнить данные сканера с показаниями контрольного манометра:

   Состояние	Допустимое расхождение
   Холостой ход	±0.2 бар
   Рабочее давление (7-8 бар)	±0.5 бар
   Максимальное давление (12-13 бар)	±0.7 бар

5. Проверить опорное напряжение (5В±0.2В) и "массу"

Критические признаки неисправности:

• Постоянное нулевое показание при заполненной системе
• Отсутствие изменения сигнала при скачках давления
• Механические повреждения корпуса датчика
• Коррозия контактов разъёма

Расшифровка типовых ошибок:

• P1446 - Обрыв цепи датчика давления 1-го контура
• P1447 - Короткое замыкание датчика давления 2-го контура
• P1448 - Неправдоподобный сигнал датчика пневмоподвески
• P1450 - Рассогласование показаний датчиков ресиверов

Диагностика тормозной системы (EBS/ABS): особенности для КАМАЗ

Диагностика электронных систем EBS (Electronically Controlled Brake System) и ABS (Anti-lock Braking System) на грузовиках КАМАЗ требует специализированного оборудования и знания их архитектуры. Эти системы интегрированы в общую CAN-шину транспортного средства и управляются центральным электронным блоком управления (ЭБУ), который постоянно анализирует данные от датчиков скорости вращения колес, датчиков давления в тормозных контурах и педали тормоза.

Отличительной особенностью КАМАЗ является использование модификаций EBS/ABS, адаптированных к тяжелым условиям эксплуатации и многоконтурным пневматическим тормозам. Система включает модуляторы давления на каждую ось, контрольные клапаны, ресиверы и чувствительные элементы. Регулярная диагностика критична из-за прямой связи с безопасностью и требованиями законодательства (ЕЭК ООН № 13).

Ключевые этапы и инструменты диагностики

1. Сканирование кодов ошибок: Подключение диагностического сканера через разъем OBD-II (часто 9-pin) к ЭБУ EBS/ABS. Используемые программы:
   • KAMAZ-DIAG (официальное ПО производителя)
   • DTS Monaco
   • SAE J1708/J1939-совместимые мультимарочные сканеры (Launch, Autel)
2. Анализ параметров в реальном времени: Контроль показаний датчиков скорости колес, давления в тормозных магистралях, напряжения клапанов и состояния соленоидов при включении зажигания и в движении.
3. Аппаратная проверка:
   • Тестирование датчиков ABS: замер сопротивления (обычно 800-2200 Ом), проверка цепей на обрыв/КЗ.
   • Инспекция состояния зубчатых роторов (восьмерок) и зазоров (0.3-1.7 мм).
   • Проверка герметичности пневмосистемы и работы модуляторов.

Код ошибки (пример)	Описание	Возможные причины
521	Обрыв цепи датчика ABS правого переднего колеса	Повреждение проводки, окисление контактов, неисправность датчика
643	Низкое давление в контуре тормозов	Утечка воздуха, неисправность компрессора, заклинивание клапана EBS
674	Ошибка модулятора задней оси	Загрязнение клапана, обрыв катушки соленоида, механическая поломка

Важно: После устранения неисправности коды необходимо стереть через диагностический сканер и провести тестовую поездку для проверки работы системы. Активация ABS/EBS при торможении на скользкой поверхности должна сопровождаться вибрацией педали и равномерным замедлением без блокировки колес. При отсутствии диагностического оборудования загорание контрольной лампы ABS/EBS требует немедленного обращения в сервис.

Тестирование датчиков частоты вращения колёс

Проверка датчиков частоты вращения колёс (ДЧВК) – критически важный этап диагностики систем ABS/ESP на автомобилях КАМАЗ. Эти датчики передают данные о скорости вращения каждого колеса в электронный блок управления (ЭБУ), обеспечивая работу антиблокировочной системы и предотвращение заносов. Отказ даже одного датчика может вызвать некорректную работу тормозной системы и активацию аварийных режимов.

Тестирование начинается с визуального осмотра проводки и разъёмов на предмет повреждений, окисления или загрязнения. Далее проверяется целостность магнитного сердечника датчика и расстояние до задающего ротора (обычно 0,3–1,2 мм). Особое внимание уделяется герметичности соединений – влага или грязь часто становятся причиной ложных сигналов.

Методы тестирования:

• Измерение сопротивления: Сопротивление исправного индуктивного датчика КАМАЗ составляет 0,8–2,5 кОм. Отклонение указывает на обрыв или замыкание.
• Проверка напряжения: При вращении колеса вольтметром фиксируют переменное напряжение (0,1–3 В). Отсутствие сигнала – признак неисправности.
• Осциллографирование: Подключение мотор-тестера позволяет оценить форму сигнала. Неровная синусоида указывает на повреждение ротора или магнитного поля.

Диагностика сканером:

1. Подключение к разъёму OBD-II через ПО (например, КАМАЗ Диагностик или Delphi DS).
2. Считывание кодов ошибок из блока ABS/ESP в реальном времени.
3. Анализ параметров "Скорость колеса" – несовпадение показаний с соседними колёсами более 20% свидетельствует о неисправности.

Расшифровка типовых ошибок

Код ошибки	Описание	Возможные причины
C1016	Обрыв цепи датчика правого переднего колеса	Перетёртый провод, плохой контакт в разъёме
C1020	Низкий сигнал датчика левого заднего колеса	Загрязнение сердечника, увеличенный зазор, слабый магнит
C1200	Несоответствие сигналов ДЧВК	Разный износ шин, механическое повреждение ротора

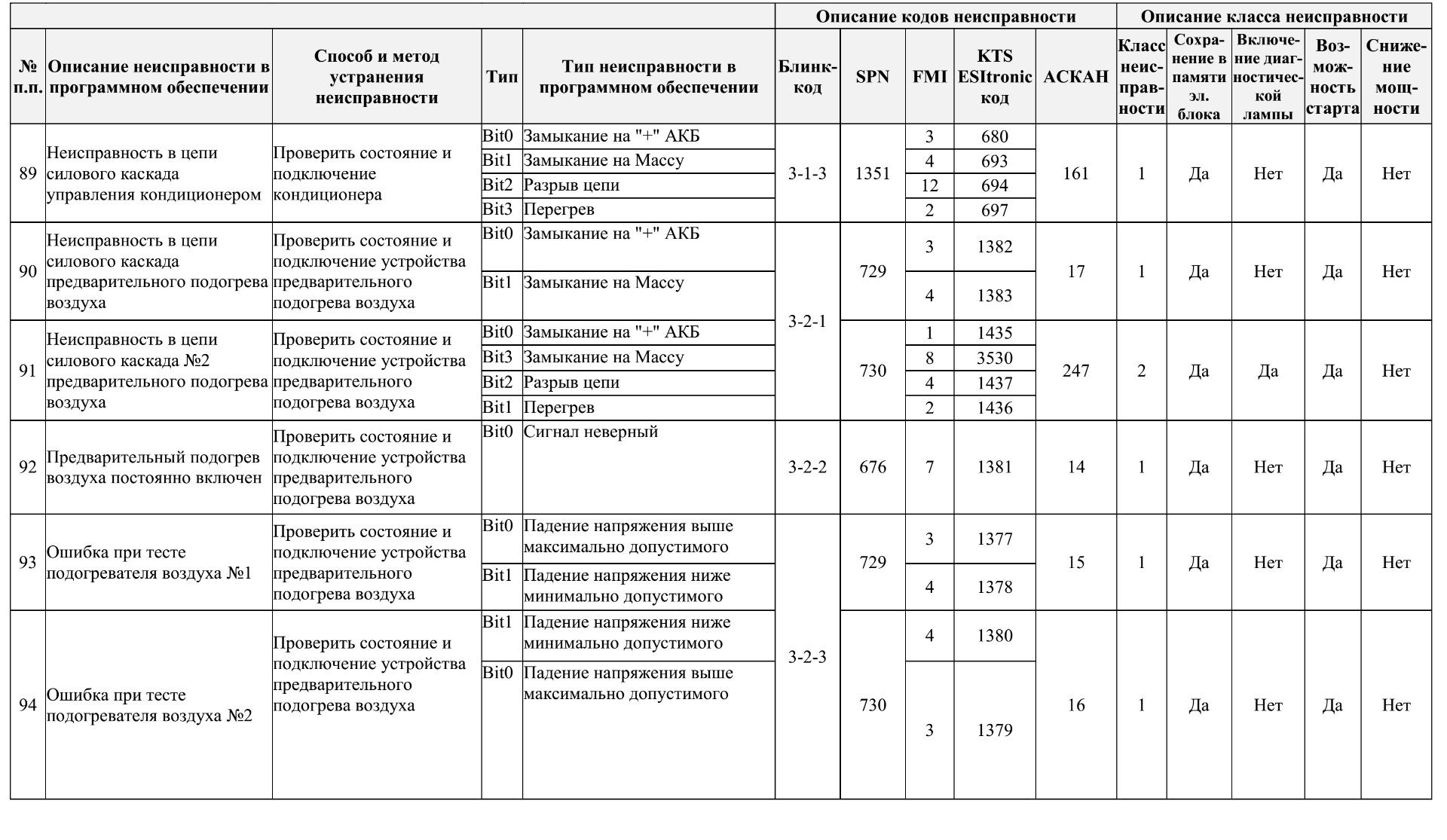

Расшифровка стандарта OBD-II для грузовиков КАМАЗ

Стандарт OBD-II использует пятисимвольные коды ошибок формата XYYYY, где первый символ (X) указывает на затронутую систему автомобиля. Для КАМАЗ наиболее актуальны коды с префиксом "P" (силовая установка - двигатель, трансмиссия) и "C" (шасси), хотя теоретически возможны "B" (кузов) и "U" (сети связи). Вторая позиция (Y) уточняет категорию: "0" обозначает унифицированный код SAE, общий для всех производителей, а "1", "2" или "3" - специфические коды производителя (в данном случае КАМАЗ). Последние три цифры (YYY) идентифицируют конкретную неисправность.

Расшифровка требует понимания структуры кода и контекста работы систем КАМАЗ. Например, общий код P0101 указывает на неисправность диапазона/характеристик датчика массового расхода воздуха (ДМРВ), а специфический для КАМАЗ P1610 может относиться к неисправности цепи управления топливным насосом высокого давления (ТНВД) или конкретного клапана в системе Common Rail, в зависимости от модели двигателя и прошивки ЭБУ. Точная интерпретация невозможна без доступа к технической документации или ПО производителя, учитывающему особенности конкретного двигателя и года выпуска.

Примеры распространенных кодов OBD-II на КАМАЗ

Код ошибки	Описание	Тип кода
P0087	Давление в топливной рампе слишком низкое	Универсальный (SAE)
P0191	Неисправность цепи датчика давления топлива в рампе	Универсальный (SAE)
P0300	Обнаружены случайные/множественные пропуски воспламенения	Универсальный (SAE)
P1000	Неисправность управления топливным насосом высокого давления (ТНВД)	Специфический (КАМАЗ)
P1612	Ошибка связи с модулем ABS	Специфический (КАМАЗ)
P1635	Неисправность цепи датчика положения педали акселератора	Специфический (КАМАЗ)

Ключевые особенности расшифровки для КАМАЗ:

• Специфические коды (P1xxx, P2xxx, P3xxx): Их расшифровка строго зависит от модели двигателя (например, ISLe, Cummins, собственные рядные/V8), типа системы впрыска (Common Rail, насос-форсунка) и версии программного обеспечения ЭБУ. Один и тот же код на разных моделях может указывать на разные узлы.
• Контекст параметров: Статическая расшифровка кода недостаточна. Необходимо анализировать замороженные кадры (Freeze Frame), фиксирующие параметры работы двигателя (обороты, температура, давление, напряжение) в момент возникновения ошибки.
• Статус ошибки: Различают активные (Current) ошибки, присутствующие в данный момент и влияющие на работу, и пассивные (Pending, Stored/History) - возникшие в прошлом, но не активные сейчас. Это критично для поиска плавающих неисправностей.

Необходимые программы для точной расшифровки:

1. Официальное ПО КАМАЗ (KEDAS/KAMAZ-Diagnostics): Обладает наиболее полной и точной базой специфических кодов для всех моделей, предоставляет детальные описания, возможные причины и рекомендации по проверке. Позволяет глубоко взаимодействовать с ЭБУ.
2. Мультимарочные диагностические программы с поддержкой протокола J1939/J1708 (для тяжелых грузовиков): Например, Diesel Laptops, Texa, TruckScanner, Motordata OBD. Имеют обширные базы, включающие часть специфических кодов КАМАЗ, но могут уступать в полноте официальному ПО.
3. Онлайн-базы данных и техническая документация: Используются как справочное дополнение к ПО (например, сервисные мануалы КАМАЗ, базы типа truckscan.org).

Важно: После получения кодов ошибок обязательна верификация путем проверки соответствующих датчиков, проводки, разъемов и исполнительных механизмов. Код указывает на симптом или зону неисправности, но не всегда на точную причину поломки.

Типы ошибок: P (двигатель), C (шасси), U (сеть)

Система самодиагностики КАМАЗ классифицирует ошибки по трём категориям, обозначаемым первой буквой в коде: P (Powertrain), C (Chassis) и U (Network). Каждая категория соответствует определённому блоку систем автомобиля, что упрощает локализацию неисправности. Код формируется по стандарту OBD-II и включает букву, цифру (0 для общих ошибок, 1 для производителя) и трёхзначный номер специфичной поломки.

Разделение на типы позволяет диагностировать проблемы целенаправленно: инженер сразу определяет зону проверки (мотор, ходовая часть или электронные коммуникации). Это критически важно для сложных агрегатов, где неисправность в одном узле может проявляться косвенно в других системах. Корректная интерпретация категории сокращает время ремонта и предотвращает ошибки в расшифровке.

• P (Powertrain – двигатель/трансмиссия)


  Ошибки, влияющие на работу силового агрегата и трансмиссии. Включают неполадки:

  • Топливной системы (форсунки, ТНВД, датчики давления)
  • Системы зажигания и газораспределения
  • Выпуска (сажевый фильтр, EGR, катализатор)
  • Турбонаддува и охлаждения
  • Сцепления и КПП (для автоматических трансмиссий)
  Пример: P0087 – низкое давление в топливной рампе
• C (Chassis – шасси)


  Неисправности систем управления шасси и безопасности:

  • Антиблокировочная система (ABS)
  • Противобуксовочная система (ASR)
  • Электронная тормозная система (EBS)
  • Пневмоподвеска и стабилизация
  • Усилитель руля и датчики угла поворота
  Пример: C1016 – неисправность датчика скорости колеса
• U (Network – сетевые/коммуникации)


  Сбои в обмене данными между электронными блоками:

  • Обрывы/короткие замыкания в CAN-шине
  • Конфликты адресов ЭБУ
  • Ошибки протоколов связи (J1939, J1708)
  • Проблемы питания контроллеров
  • Сбои синхронизации модулей
  Пример: U0001 – неисправность высокоскоростной CAN-шины

Как читать составной код ошибки: категория и номер неисправности

Составной код ошибки двигателя КАМАЗ (например, P-0193) содержит два ключевых элемента: буквенно-цифровой префикс (категория) и цифровой суффикс (номер неисправности). Первый указывает на общую систему автомобиля, второй – на конкретную проблему в этой системе. Такая структура позволяет быстро определить область диагностики без расшифровки полного кода.

Префикс кода строго стандартизирован и соответствует международной классификации OBD-II (On-Board Diagnostics). Цифровой суффикс варьируется в зависимости от производителя и модели, но всегда указывает на уникальный сбой. Для точной интерпретации обоих компонентов требуется руководство по ремонту конкретного двигателя или диагностическое ПО с актуальной базой ошибок.

Расшифровка компонентов кода

Префикс (категория):

• P (Powertrain) – Неисправности силового агрегата (двигатель, коробка передач, топливная система).
• C (Chassis) – Проблемы шасси (ABS, ESP, система курсовой устойчивости).
• B (Body) – Ошибки кузовных систем (кондиционер, подушки безопасности, электростеклоподъемники).
• U (Network) – Сбои в работе шин данных (CAN-шина, проблемы связи между блоками управления).

Цифровой суффикс (номер неисправности):

• Первая цифра после префикса уточняет подсистему:
  • 0 – Общий код стандарта OBD-II.
  • 1/2 – Производитель-специфичные коды (характерные для КАМАЗ).
• Последующие две цифры – уникальный идентификатор конкретной неисправности (например, 193 – "Датчик давления топлива: высокий уровень сигнала").

Примеры кодов:

Код ошибки	Категория	Расшифровка
P-0216	Силовой агрегат	Неисправность цепи управления форсункой (цилиндр 6)
C-0123	Шасси	Обрыв цепи датчика АБС переднего правого колеса
U-0401	Сеть	Недействительные данные от блока управления двигателем

Важно: Для точной диагностики используйте специализированные программы (KAMAZ-Diagnostics, DTS Monaco, Scanmatic Pro) и официальные справочники кодов. Номера неисправностей могут различаться на двигателях Евро-4, Евро-5 и Евро-6. Всегда проверяйте контекст ошибки: параметры в момент фиксации, частоту появления и сопутствующие коды.

Частые ошибки P0087, P0191, P2263: причины и решения

Ошибки P0087 и P0191 связаны с работой топливной системы двигателя КАМАЗ, а P2263 указывает на проблемы в системе турбонаддува. Эти коды требуют немедленной диагностики, так как напрямую влияют на мощность, экономичность и запуск двигателя.

Игнорирование данных неисправностей может привести к повышенному износу элементов топливной аппаратуры, перегреву двигателя или полному отказу в работе. Точное определение причины позволяет избежать замены исправных компонентов.

P0087: Давление в топливной рампе ниже требуемого

Причины:

• Загрязнение топливного фильтра или сетки заборника в баке
• Неисправность топливного насоса высокого давления (ТНВД)
• Износ регулятора давления топлива
• Подсос воздуха в топливоподающей магистрали
• Заклинивание редукционного клапана в открытом положении

Решения:

• Проверить и заменить топливные фильтры, очистить сетку бака
• Протестировать производительность ТНВД на стенде
• Диагностировать герметичность топливных трубок и соединений
• Проверить работу регулятора давления и редукционного клапана

P0191: Неисправность датчика давления топлива в рампе

Причины:

• Обрыв или короткое замыкание в цепи датчика
• Окисление контактов в разъёме датчика
• Механическое повреждение датчика давления
• Несоответствие показаний датчика эталонным значениям

Решения:

• Проверить целостность проводки и напряжение питания датчика
• Очистить контакты разъёма, обработать защитным спреем
• Сравнить показания датчика с манометром через диагностический адаптер
• Заменить датчик при отклонении значений или физических повреждениях

P2263: Турбонаддук - давление не достигает требуемого

Причины:

• Загрязнение или повреждение лопаток турбины/компрессора
• Утечки воздуха во впускном тракте после турбины
• Неисправность перепускного клапана турбины (вестгейта)
• Засорение каналов системы рециркуляции отработавших газов (EGR)
• Некорректная работа вакуумного регулятора турбины

Решения:

• Визуально проверить целостность патрубков и интеркулера на предмет трещин
• Очистить геометрию турбины от нагара и карбонизаций
• Проверить подвижность штока вестгейта и вакуумные магистрали
• Прочистить клапан и каналы EGR либо временно заглушить систему
• Протестировать работу вакуумного регулятора и соленоидов

Ошибки системы SCR: P20EE, P2201

Ошибка P20EE указывает на недостаточную эффективность системы селективной каталитической нейтрализации (SCR). Система не снижает уровень оксидов азота (NOx) до требуемых значений, что фиксируется датчиками NOx после катализатора. Причинами могут быть низкое качество реагента AdBlue®, механические повреждения каталитического нейтрализатора, неисправности форсунки впрыска мочевины или проблемы с дозированием.

Ошибка P2201 регистрируется при неисправности цепи управления нагревателем датчика NOx. Блок управления двигателем (ЭБУ) фиксирует отклонение сопротивления или напряжения в цепи подогрева от нормы. Распространенные источники проблемы: обрыв/короткое замыкание проводки, окисление контактов, выход из строя самого датчика NOx или сбои в работе ЭБУ.

Диагностика и устранение неисправностей

Для точного определения причин ошибок выполняют:

• Сканирование кодов специализированным ПО (KAMS, Diesel Power, OpenDiag, диагностические адаптеры Jaltest или Delphi).
• Анализ параметров в реальном времени: температура выхлопа, давление в системе SCR, фактическая доза AdBlue®, показания датчиков NOx до/после катализатора.
• Проверку качества реагента: плотность, чистота, отсутствие кристаллизации.
• Тестирование цепи нагревателя датчика NOx (P2201): измерение сопротивления, проверка напряжения и целостности проводки.

Расшифровка и приоритетные действия:

Код ошибки	Описание	Ключевые проверки
P20EE	Низкая эффективность SCR	Заправка качественным AdBlue® Диагностика форсунки SCR и насоса Осмотр катализатора на засорение/повреждения
P2201	Неисправность цепи нагревателя датчика NOx	Прозвонка проводки к датчику Замер сопротивления нагревательного элемента Диагностика ЭБУ на ошибки связи

Важно: После устранения неисправностей обязательно удаление кодов ошибок через диагностическое ПО и выполнение тестовых поездок для подтверждения корректной работы системы SCR.

Типичные неисправности EGR: коды P0401-P0405

Коды ошибок P0401-P0405 указывают на сбои в работе системы рециркуляции отработавших газов (EGR), критически важной для снижения выбросов оксидов азота. Неисправности этой системы приводят к нарушению экологических норм, повышению расхода топлива, снижению мощности двигателя и неустойчивой работе на холостом ходу.

Диагностика требует проверки как механических компонентов (клапан, патрубки), так и электрических цепей (датчики, проводка). Игнорирование этих ошибок провоцирует ускоренное загрязнение сажевого фильтра и катализатора, увеличивая риск дорогостоящего ремонта.

Расшифровка кодов и характерные причины

Код ошибки	Описание	Типичные причины
P0401	Недостаточный поток EGR	Засорение клапана или каналов EGR сажей Заклинивание клапана в закрытом положении Разгерметизация вакуумных шлангов Неисправность вакуумного насоса или соленоида
P0402	Чрезмерный поток EGR	Залипание клапана в открытом положении Некорректные показания датчика дифференциального давления Сбои программного обеспечения ЭБУ
P0403	Неисправность цепи управления EGR	Обрыв или КЗ в проводке клапана Окисление контактов разъёма Выход из строя катушки клапана Проблемы с драйвером ЭБУ
P0404	Некорректный диапазон работы EGR	Механическое заедание клапана Погрешности датчика положения клапана Низкое напряжение в цепи питания
P0405	Низкий сигнал датчика "А" EGR	Короткое замыкание на массу в цепи датчика Неисправность потенциометра клапана Повреждение экранирования проводов

Ключевые этапы диагностики

1. Анализ данных в реальном времени через диагностический сканер: положение клапана, заданный/фактический поток EGR, показания датчиков температуры и давления.
2. Проверка электрических параметров:
   • Сопротивление обмотки клапана (обычно 15-50 Ом)
   • Напряжение питания датчиков (5В)
   • Целостность проводки методом "прозвонки"
3. Механический контроль:
   • Демонтаж и визуальный осмотр клапана и каналов
   • Тест на свободный ход штока клапана
   • Проверка вакуумного привода (для пневмоклапанов)
4. Тест активации клапана EGR через сканер для оценки скорости срабатывания и хода.

Очистка ошибок из памяти ЭБУ после ремонта

После устранения неисправности КАМАЗа критически важно очистить память ЭБУ от сохраненных кодов ошибок. Если этого не сделать, блок управления продолжит считать проблему активной, что спровоцирует ложные сигналы Check Engine, некорректную работу систем (например, аварийный режим двигателя) и помешает дальнейшей диагностике.

Ошибки сохраняются в энергонезависимой памяти ЭБУ, поэтому простое отключение аккумулятора не гарантирует их удаления. Современные системы (Common Rail, EGR, AdBlue) требуют программного сброса через специализированный инструмент для полноценной адаптации параметров после ремонта.

Процедура очистки и проверка результата

Этапы выполнения:

1. Убедитесь, что неисправность устранена физически (заменены датчики, отремонтирована проводка и т.д.).
2. Подключите диагностическое оборудование к разъёму OBD-II (для КАМАЗ - обычно 24-pin или адаптер под 16-pin).
3. Через ПО выберите функцию "Стереть коды ошибок" или "Clear DTCs".
4. Перезагрузите ЭБУ (ключ зажигания OFF/ON) для активации новых параметров.

Рекомендуемые программы для КАМАЗ:

ПО	Особенности
KAMAZ-Diagnostics	Официальное ПО дилеров, полный доступ к подсистемам
MotorDoc Truck	Поддержка двигателей Cummins ISB/ISBe на КАМАЗ
DTS Monaco	Расширенная работа с протоколами J1939/1708

Контроль после очистки:

• Проверьте статус ошибок: должны отображаться как "Неактивные" или отсутствовать в списке.
• Запустите двигатель и выполните тест-драйв для проверки отсутствия повторного появления кодов.
• Убедитесь в нормализации параметров в режиме реального времени (обороты холостого хода, давление топлива).

Если ошибки возвращаются сразу после очистки – причина не устранена. Требуется повторная диагностика с акцентом на связанные компоненты или скрытые повреждения проводки.

Адаптация узлов после замены (форсунки, датчики)

После замены критичных компонентов двигателя, таких как форсунки или датчики, электронный блок управления (ЭБУ) КАМАЗа требует процедуры адаптации. Это связано с тем, что новые узлы имеют индивидуальные рабочие параметры, отличающиеся от старых или эталонных значений, заложенных в памяти контроллера. Без адаптации ЭБУ продолжает использовать устаревшие калибровки, что приводит к некорректной работе силового агрегата – повышенному расходу топлива, неустойчивым оборотам, потере мощности или даже аварийным режимам.

Процесс адаптации позволяет ЭБУ "обучиться" характеристикам новых компонентов: определить поправочные коэффициенты для топливоподачи (в случае форсунок), скорректировать опорные напряжения и диапазоны измерений (для датчиков), а также провести калибровку нулевых положений. Это обеспечивает точное соответствие между физическими сигналами от узлов и их цифровой интерпретацией в контроллере, восстанавливая оптимальные режимы работы двигателя и соблюдение экологических норм.

Особенности и порядок проведения адаптации

Адаптация выполняется с помощью специализированного диагностического оборудования (например, КАМАЗ-Диагност, ДСТ-14М, Launch или АСКАН) и предусматривает строгую последовательность:

1. Сброс старых адаптаций в ЭБУ через меню диагностического ПО.
2. Аппаратная калибровка:
   • Для форсунок – измерение кода коррекции (QR-кода) новой форсунки и ручной ввод в ПО или автоматическое считывание сканером.
   • Для датчиков (DPF, NOx, давления/температуры) – активация процедуры "обучения" через сканер при соблюдении условий (прогретый двигатель, определенные обороты).
3. Запуск тестовых циклов: диагностическая программа инициирует режимы холостого хода, средних и высоких оборотов для сбора данных ЭБУ.
4. Проверка кодов ошибок: после адаптации проводится повторная диагностика для исключения ошибок типа "Несоответствие параметра", "Диапазон сигнала" или "Адаптация предела достигнута".

Узел	Типовая ошибка при отсутствии адаптации	Инструмент для адаптации
Топливная форсунка	P0201-P0206 (Неисправность цепи форсунки), P2147 (Баланс форсунок)	Сканер с поддержкой ввода кода коррекции, K-TEST
Датчик давления в рампе	P0190-P0193 (Неисправность цепи датчика)	ДСТ-14М, АСКАН (функция "Калибровка датчика")
Датчик NOx	P2200 (Неисправность цепи NOx-сенсора)	Сканер с функциями SCR/AdBlue
Датчик положения педали газа	P2122/P2123 (Низкий/высокий сигнал)	Любой совместимый сканер (адаптация "нуля")

Важно: Адаптация форсунок на моторах Евро-4/5 требует обязательного ввода уникального кода коррекции (нанесен на корпусе новой форсунки). Игнорирование этого шага гарантированно вызовет ошибки по цилиндрам и неравномерную работу двигателя. Для датчиков массового расхода воздуха (ДМРВ) или температуры ОЖ адаптация часто происходит автоматически после нескольких циклов запуска/остановки мотора, но при сохранении ошибок требуется принудительная инициализация через ПО.

Калибровка педали акселератора и сцепления

Калибровка педалей акселератора и сцепления – обязательная процедура после замены датчиков, аккумулятора или ЭБУ двигателя, а также при появлении ошибок, связанных с их положением. Она обеспечивает корректную передачу данных о ходе педалей в электронную систему управления двигателем (ЭСУД), влияя на точность подачи топлива и плавность переключения передач.

Процедура выполняется через диагностическое ПО (например, KDD, Diesel-R7) с подключением сканера к диагностическому разъёму КАМАЗа. Система фиксирует крайние положения педалей (отпущено/полностью выжато), определяя рабочий диапазон и формируя эталонные значения для дальнейшего сопоставления.

Особенности проведения калибровки

• Акселератор: Педаль плавно выжимается до упора и удерживается 3-5 секунд, затем медленно отпускается. Требуется точное следование инструкциям ПО.
• Сцепление: Выполняется аналогично, но с обязательным контролем включения нейтрали. Часто требует активации сцепления перед стартом процедуры.
• Двигатель должен быть заглушен, зажигание – включено.
• Неудачная калибровка провоцирует ошибки (например, P2122, P2123 для акселератора), требует повтора.

Типовые ошибки после некорректной калибровки

Код ошибки	Описание	Связанная система
P0120	Неисправность цепи датчика положения акселератора	Акселератор
P2127	Низкий сигнал датчика педали сцепления	Сцепление
P2135	Рассогласование сигналов датчиков акселератора	Акселератор

Важно! Перед калибровкой проверьте механическую целостность педалей, отсутствие заеданий троса сцепления и состояние проводки. Ошибки, вызванные физическими повреждениями, калибровкой не устраняются.

Обновление программного обеспечения ЭБУ

Обновление ПО ЭБУ двигателя КАМАЗ – критически важная процедура для устранения программных ошибок, оптимизации характеристик мотора и адаптации системы к новым стандартам (например, экологическим нормам Евро-4/5). Прошивка напрямую влияет на топливную экономичность, динамику, стабильность работы и диагностические возможности, поэтому выполняется строго по регламенту производителя или при выявлении системных сбоев.

Процедура требует специализированного оборудования: диагностического адаптера (K-Line, J1939 или CAN), ноутбука с установленным ПО (KDS, DTS Monaco, EFALive) и стабильного источника питания 24В. Любое прерывание процесса (скачки напряжения, отключение АКБ, сбой ПО) может привести к необратимому выходу ЭБУ из строя, что потребует дорогостоящей замены блока.

Этапы процедуры обновления

Подготовка:

• Проверка уровня заряда АКБ (рекомендуется подключение бустера).
• Подтверждение совместимости новой прошивки с моделью ЭБУ (J35M4, Bosch EDC7 и др.).
• Скачивание актуальной версии ПО с официального портала КАМАЗ или поставщика.
• Резервное копирование текущей конфигурации ЭБУ через диагностическую программу.

Процесс перепрошивки:

1. Подключение адаптера к диагностическому разъёму (обычно расположен в кабине).
2. Запуск ПО на ноутбуке, инициализация связи с ЭБУ.
3. Выбор функции «Program ECU» или «Update Firmware».
4. Загрузка файла новой прошивки (.bin или .hex) в утилиту.
5. Подтверждение операции и ожидание завершения (5-15 минут).
6. Автоматическая перезагрузка ЭБУ и проверка контрольной суммы.

Типичные коды ошибок после обновления:

Код	Описание	Решение
P0601	Ошибка контрольной суммы ПО	Повторить прошивку, проверить целостность файла
P0602	Сбой программирования	Проверить стабильность напряжения, заменить кабель
P1603	Несоответствие версий ПО и калибровки	Загрузить сопутствующие калибровочные данные

Важные рекомендации:

• Используйте только ПО и прошивки из официальных источников.
• Не допускайте физического отключения оборудования до завершения процесса.
• После обновления выполните адаптацию дросселя и ТНВД через диагностическое ПО.
• При отсутствии опыта обратитесь к авторизованным сервисным центрам КАМАЗ.

Проверки после диагностики: тест-драйв с анализом данных

Тест-драйв после компьютерной диагностики КАМАЗа обязателен для подтверждения или опровержения выявленных кодов ошибок, а также обнаружения скрытых неисправностей, проявляющихся только в динамике. Он имитирует реальные условия эксплуатации грузовика, проверяя работу систем под нагрузкой при различных скоростях, оборотах двигателя и маневрах.

Во время движения оператор фиксирует показания диагностического сканера в режиме реального времени, параллельно оценивая поведение автомобиля: реакцию на педаль газа, стабильность холостого хода, работу тормозов, КПП, отсутствие посторонних шумов и вибраций. Специализированное ПО (например, DieselSoft-DST, КАМАЗ-Диагностик) записывает параметры работы двигателя (давление топлива, температура ОЖ, положение EGR), трансмиссии, ABS и других узлов.

Ключевые аспекты тест-драйва и анализа

Этапы проведения:

1. Холодный старт: Контроль запуска, прогрев, стабильность оборотов.
2. Движение в городском цикле: Частые остановки, разгоны, работа на низких оборотах.
3. Трассный режим: Движение под нагрузкой на крейсерской скорости, проверка турбонаддува.
4. Проверка систем: Активное маневрирование (торможение, повороты) для оценки ABS, ESP, датчиков.

Анализ записанных данных:

• Сравнение параметров с эталонными значениями для конкретной модели КАМАЗ.
• Выявление отклонений (например, колебания давления Common Rail, перебои зажигания).
• Корреляция данных сканера с субъективными ощущениями водителя.
• Проверка исчезновения/появления ошибок в движении.

Таблица критических параметров для мониторинга:

Система	Параметр	На что указывает отклонение
Двигатель	Давление в топливной рампе	Неисправность ТНВД, регулятора, клапана дозирования
Двигатель	Управление EGR/SCR	Засорение системы, нерабочие клапаны/датчики NOx
Трансмиссия	Температура масла АКПП	Перегрев, проблемы с охлаждением или износом
Тормоза (ABS)	Скорости вращения колес	Неисправность датчиков ABS, дисбаланс тормозных усилий

Результатом становится точное определение причины неисправности (механическая поломка, сбой датчика, ошибка ЭБУ), что исключает замену исправных компонентов и гарантирует эффективность последующего ремонта.

Составление технического заключения по результатам диагностики

Техническое заключение представляет собой структурированный документ, содержащий полный анализ состояния систем КАМАЗа на основе данных, полученных при аппаратной и программной диагностике. В нём систематизируются все выявленные отклонения от нормы, коды ошибок ЭБУ, параметры работы агрегатов в реальном времени, а также результаты визуального осмотра и дополнительных проверок (тесты форсунок, компрессии и т.д.).

Заключение обязательно включает интерпретацию полученных данных с указанием критичности неисправностей и их взаимосвязей. Например, ошибка P0301 (пропуски зажигания в 1-м цилиндре) может сопровождаться анализом показаний датчика кислорода, давления топлива и состояния свечи на этом цилиндре, что позволяет определить первопричину – будь то неисправность форсунки, катушки зажигания или механические проблемы.

Ключевые разделы технического заключения

• Идентификационные данные: модель КАМАЗа, VIN, пробег, версия прошивки ЭБУ.
• Диагностическое оборудование: перечень использованных сканеров (DST-14M, КАМАЗ Диагностика) и ПО.
• Сводка ошибок: таблица с кодами DTC (Diagnostic Trouble Codes), их статусом (активные/пассивные) и расшифровкой.
• Анализ параметров: сравнение реальных показаний датчиков (давления топлива, температуры ОЖ, напряжения бортовой сети) с эталонными значениями.
• Результаты тестов: отчёты по проверке системы впрыска, EGR, SCR, АКПП (при наличии).
• Заключение диагноста: перечень неисправных узлов с указанием причинно-следственных связей.
• Рекомендации: приоритетные ремонтные операции, рекомендации по замене деталей, необходимости углублённой диагностики.

Для наглядности результаты часто оформляются в сравнительных таблицах. Пример анализа параметров топливной системы Common Rail:

Параметр	Нормальное значение	Фактическое значение	Отклонение
Давление в рампе (хол. двигатель)	280-310 бар	243 бар	-15%
Производительность ТНВД	1200-1400 мм³/30 сек	980 мм³/30 сек	-25%
Коррекция форсунок (цилиндр 3)	±1.5 мг/ход	+3.8 мг/ход	Превышение

В выводе диагност указывает конкретные проблемные компоненты (например: "Требуется замена топливного насоса высокого давления Bosch 0445016016 из-за потери производительности, что вызвало ошибку P0087") и даёт рекомендации по ремонту с указанием критичности: "Немедленный ремонт" для неисправностей, влияющих на безопасность или ресурс двигателя, или "Контроль" для некритичных отклонений.

Когда необходима профессиональная диагностика на СТО

Профессиональная диагностика двигателя, электронных систем и узлов КАМАЗа требуется при появлении сигналов о неисправностях, которые невозможно определить визуально или простыми методами. Критичными признаками являются: загорание индикатора Check Engine на панели приборов, заметное падение мощности, неустойчивая работа мотора на холостом ходу, повышенный расход топлива или масла, посторонние стуки в подвеске или трансмиссии. Игнорирование этих симптомов приводит к прогрессирующим поломкам и дорогостоящему ремонту.

Самостоятельная расшифровка кодов ошибок через OBD-разъём часто недостаточна, так как требует анализа параметров в реальном времени, проверки сопутствующих систем и специфического ПО. Например, код P0300 (пропуски зажигания) может указывать на неисправность свечей, топливных форсунок, датчика положения коленвала или ЭБУ. Без профессионального оборудования и знаний установить точную причину невозможно.

Ключевые ситуации для обращения на СТО

• После серьёзных нагрузок – перегрев двигателя, длительная работа с перегрузом, преодоление бездорожья.
• Перед покупкой подержанного КАМАЗа – выявление скрытых дефектов и предрасположенности к отказам.
• При подготовке к дальним рейсам – превентивная проверка критичных систем (тормоза, рулевое управление, ЭБУ).

Обязательные этапы профессиональной диагностики включают:

1. Считывание статических и динамических кодов ошибок через адаптеры J1939/CAN.
2. Анализ параметров в реальном времени (давление топлива, угол опережения зажигания, корректировки форсунок).
3. Проверка герметичности пневмосистемы и работы ABS/ASR.
4. Тестирование датчиков (ДПДЗ, ДПКВ, ДМРВ) осциллографом.

Симптом	Проверяемые системы	Используемое ПО
Горит Check Engine	ЭБУ, датчики, топливная аппаратура	KAMAZ DST, DieselPower
Стуки в подвеске	Рессоры, сайлентблоки, амортизаторы	Видеоэндоскопия, стенд "шасси"
Перерасход топлива	Форсунки, ТНВД, EGR, катализатор	Bosch EDC, Cummins Insite

Расшифровка кодов ошибок силами СТО гарантирует точную локализацию проблемы: например, ошибка SPN 102 (датчик давления наддува) требует проверки проводки и патрубков, а SPN 524 указывает на неисправность цепи подогрева топливного фильтра. Самостоятельные действия без спецоборудования часто приводят к ошибочной замене исправных компонентов.

Список источников

Основой для статьи послужили официальные технические документы и руководства производителя, регламентирующие процессы диагностики двигателей и электронных систем КАМАЗ. Эти материалы содержат детальные протоколы проверок, требования к оборудованию и стандартные процедуры выявления неисправностей.

Дополнительно использовались специализированные ресурсы по автомобильной диагностике, включая профильные издания и практические руководства сертифицированных специалистов. Отдельное внимание уделено актуальным версиям диагностического ПО и разделам технической поддержки.

• Официальное руководство по ремонту и техническому обслуживанию автомобилей КАМАЗ (актуальные редакции)
• Сервисная документация KAMAZ по системам Common Rail и EBS
• Технические бюллетени ПАО «КАМАЗ» по кодам ошибок ECU
• Инструкции производителей диагностического оборудования (Launch, AUTEL, Bosch)
• Методические пособия учебных центров «КАМАЗ» по диагностике
• Профильные издания: «Грузовик Пресс», «Коммерческий транспорт»
• Технические разделы форумов kamazforum.ru и truck-service.info
• Руководства по ПО: KEDAS, DST-14M, MotorDoc

Видео: Сброс ошибок на КАМАЗе


• Daewoo Nexia - цена и внешность малолитражки — что думают владельцы о достоинствах

• ВАЗ 2109 - сколько бензина жрут классические модели?

• Dunlop Ice Touch - Реальные отзывы и результаты испытаний шин
