Диагностика клапана рециркуляции картерных газов БМВ

Статья обновлена: 18.08.2025

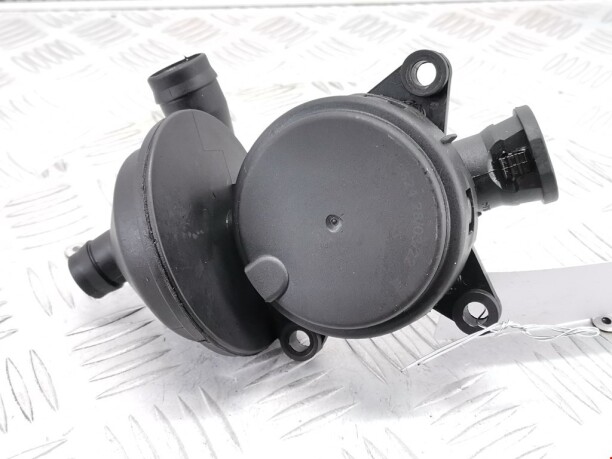

Современные двигатели BMW оснащаются сложной системой вентиляции картера.

Ее ключевым элементом является клапан рециркуляции картерных газов (PCV).

Этот компонент играет критическую роль в поддержании экологических стандартов и стабильной работы силового агрегата.

Принцип его действия основан на управлении потоком газов из картера двигателя.

Отказ клапана PCV приводит к серьезным нарушениям в работе двигателя и требует незамедлительного вмешательства.

Диагностика неисправностей клапана рециркуляции картерных газов

Основные симптомы неисправности клапана рециркуляции включают нестабильный холостой ход, рывки при разгоне, повышенный расход масла и появление ошибок двигателя. Дополнительными признаками служат густой белый дым из выхлопной трубы, снижение мощности мотора и характерное шипение в подкапотном пространстве при разгерметизации системы.

Проверка начинается с компьютерной диагностики для считывания кодов неисправностей. Критически важно проанализировать параметры работы двигателя в режиме реального времени, уделяя внимание показаниям датчика массового расхода воздуха, положения дроссельной заслонки и данным по пропускам зажигания.

Методы диагностики

Визуальный осмотр: Проверка целостности шлангов, патрубков и корпуса клапана на наличие трещин или масляных подтёков. Контроль состояния уплотнителей и креплений.
Механическая проверка:
1. Снятие клапана и ручная продувка для оценки пропускной способности
2. Проверка хода штока (для вакуумных моделей)
3. Тестирование сопротивления катушки мультиметром (норма: 10-20 Ом)
Функциональное тестирование:
- Подача напряжения 12V на контакты электроклапана для проверки срабатывания
- Создание разрежения вакуумным насосом (для вакуумных модификаций)

Код ошибки	Возможная причина
P0401	Недостаточный поток EGR
P0402	Избыточный поток EGR
P1400	Неисправность цепи управления
P0403	Обрыв в цепи клапана

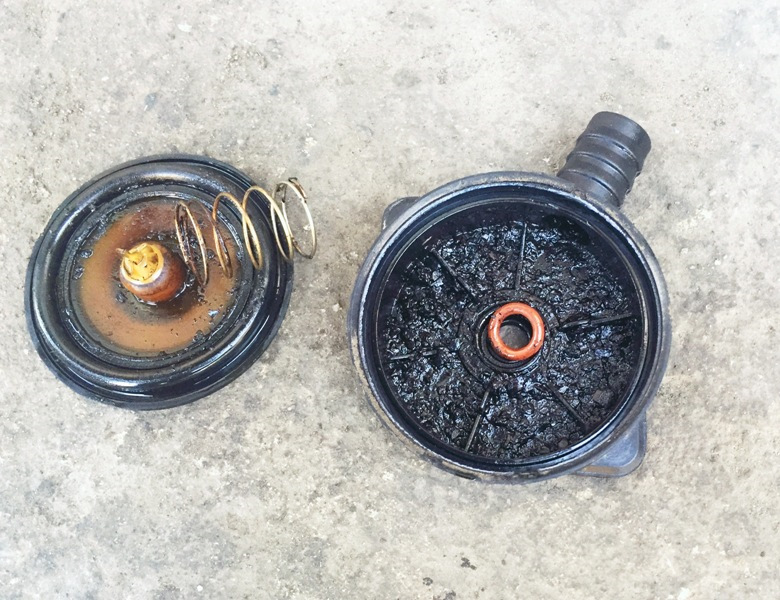

Важно: При замене клапана обязательна очистка седла и каналов рециркуляции от нагара. Неисправности часто связаны с закоксовыванием каналов из-за низкого качества масла или несвоевременного ТО.

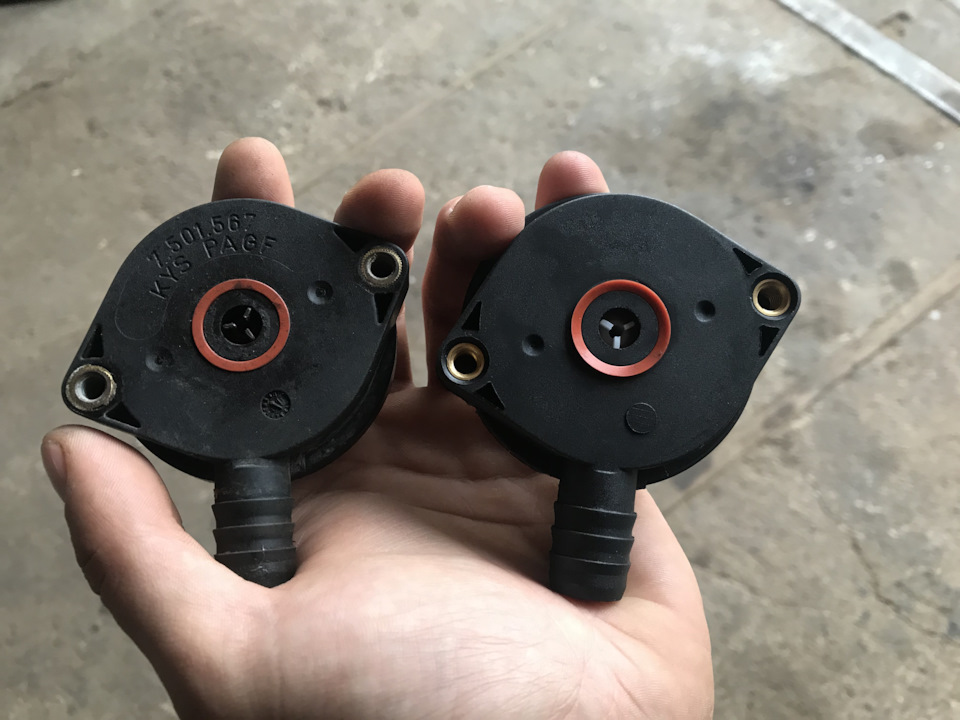

Пошаговая замена клапана рециркуляции картерных газов на BMW

Замена клапана рециркуляции картерных газов (КВКГ) на двигателях BMW требует точного соблюдения последовательности действий. Неправильная установка или повреждение сопутствующих элементов провоцируют подсос воздуха и ошибки двигателя.

Перед началом работ убедитесь в наличии оригинальной запчасти или качественного аналога. Подготовьте чистую ветошь для защиты впускного тракта от мусора и рекомендованный производителем герметик (если применимо).

Порядок выполнения работ

Подготовка автомобиля:
- Обесточьте бортовую сеть, отсоединив клемму «минус» аккумулятора.
- Снимите декоративную пластиковую накладку двигателя (при наличии).
- Демонтируйте воздушный фильтр в сборе с корпусом для доступа к клапану.
Демонтаж старого клапана:
- Аккуратно отсоедините электрический разъем КВКГ, нажав на фиксатор.
- Ослабьте хомуты и снимите патрубки (в зависимости от модели: резиновые шланги или пластиковые магистрали).
- Выкрутите крепежные болты/гайки (обычно 2-4 шт.) с помощью торцевого ключа или головки.
- Извлеките клапан вместе с прокладкой. Очистите посадочную площадку на коллекторе от остатков старой прокладки.

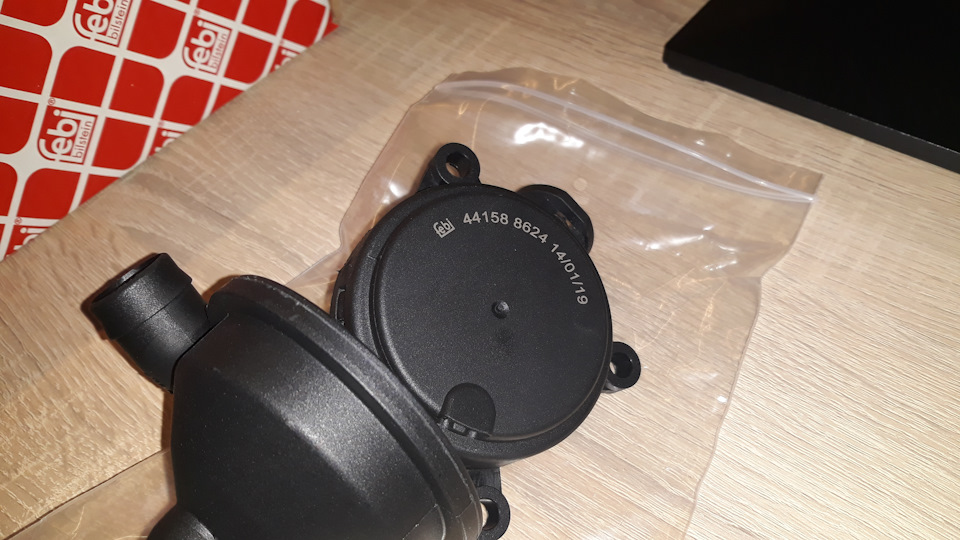

Установка нового клапана:
- Замените уплотнительную прокладку на новую (входит в комплект). Нанесите тонкий слой герметика на прокладку, если это предусмотрено инструкцией.
- Плотно прижмите корпус клапана к посадочному месту и затяните крепеж с моментом 8-10 Н·м (не допускайте перекоса).
- Наденьте патрубки и зафиксируйте их хомутами (убедитесь в отсутствии перегибов).
- Подключите электрический разъем до характерного щелчка фиксатора.
Завершение работ:
- Установите на место корпус воздушного фильтра и накладку двигателя.
- Подключите аккумулятор.
- Запустите двигатель и проверьте герметичность соединений (отсутствие шипения).
- Просканируйте систему на наличие ошибок с помощью диагностического сканера.

Модель BMW / Двигатель	Особенности доступа	Дополнительные действия
E90/E60 (N46, N52)	Снятие впускного коллектора не требуется	Проверка состояния малого сапунга
F10/F30 (N20, N55)	Частичный демонтаж теплоизоляции	Обязательная адаптация клапана через диагностику
X5 E70 (M57, N57)	Требуется подъем авто или снят защиты	Контроль состояния маслоотделителя

Последствия игнорирования поломки клапана PCV

Забитый или неисправный клапан рециркуляции картерных газов провоцирует нарушение давления в картере двигателя. Избыточные газы не отводятся в систему впуска, что вызывает рост давления внутри силового агрегата.

Это давление начинает искать альтернативные пути выхода, провоцируя выдавливание сальников коленвала и распредва, уплотнений клапанной крышки и масляного фильтра. Появляются масляные потёки на стыках и соединениях двигателя.

Ключевые негативные последствия

Масляные утечки: деформация и повреждение сальников из-за избыточного давления
Загрязнение дросселя и впуска: масляный нагар на заслонке и коллекторе
Попадание масла в цилиндры: дымный выхлоп и коксование поршневых колец
Затруднённый запуск: особенно в холодное время года

Наиболее критичным является снижение компрессии из-за закоксовывания колец и ускоренный износ турбины при попадании масла через патрубок впуска. Длительная эксплуатация приводит к необходимости капитального ремонта двигателя.

Симптом	Результат игнорирования
Масло в воздушном фильтре	Загрязнение ДМРВ и дросселя
Хлопки во впуске	Разрушение воздуховодов
Жёлтый налёт на свечах	Прогар клапанов
