Диагностика, ремонт, промывка системы кондиционирования автомобиля - как это сделать
Статья обновлена: 18.08.2025
Исправная система кондиционирования – неотъемлемая составляющая комфортной эксплуатации автомобиля в любых климатических условиях. Регулярное обслуживание и своевременное устранение неполадок гарантируют её эффективную работу, защищают от преждевременных поломок и обеспечивают чистоту воздуха в салоне.
Диагностика состояния, ремонт компонентов, контроль давления хладагента, а также промывка и очистка контура – ключевые этапы поддержания работоспособности системы. Особое внимание уделим детальному рассмотрению процесса промывки: её необходимости, признакам загрязнения и пошаговой методике выполнения.
Принцип работы автомобильного кондиционера
Автомобильный кондиционер функционирует по замкнутому циклу, основанному на физических законах изменения агрегатного состояния хладагента и переноса тепла. Главными компонентами системы являются компрессор, конденсатор, ресивер-осушитель, терморегулирующий вентиль (ТРВ) или расширительная трубка, и испаритель.
Процесс начинается с компрессора, который сжимает газообразный хладагент, повышая его давление и температуру. Нагнетаемый горячий газ поступает в конденсатор (радиатор кондиционера), где обдувается встречным воздухом, отдает тепло окружающей среде и конденсируется в жидкость. Далее жидкий хладагент проходит через ресивер-осушитель, где очищается от влаги и примесей.
Этапы цикла охлаждения
- Сжатие: Компрессор создает высокое давление (до 15–25 бар), превращая хладагент в перегретый пар.
- Конденсация: В конденсаторе хладагент отдает тепло воздуху, переходя в жидкое состояние.
- Дросселирование: ТРВ или расширительная трубка резко снижают давление хладагента перед испарителем.
- Испарение: Хладагент вскипает в испарителе, поглощая тепло из салона и переходя в газообразную фазу.
Охлажденный воздух из испарителя подается вентилятором в салон, а низкотемпературный газ возвращается в компрессор, замыкая цикл. Давление в системе контролируется датчиками, а эффективность работы зависит от герметичности контура и чистоты теплообменников.
Ключевые компоненты системы кондиционирования
Система кондиционирования автомобиля представляет собой замкнутый контур, заполненный хладагентом и компрессорным маслом. Её эффективная работа обеспечивается взаимодействием нескольких взаимосвязанных элементов.
Понимание назначения и функций каждого компонента критически важно для точной диагностики неисправностей, качественного ремонта и правильного выполнения процедур обслуживания, таких как промывка или проверка давления.
- Компрессор: "Сердце" системы. Сжимает газообразный хладагент, повышая его давление и температуру. Приводится в действие ремнем от двигателя. Основные типы: поршневые, роторные, спиральные.
- Конденсатор: Радиатор кондиционера. Устанавливается перед основным радиатором двигателя. Охлаждает горячий сжатый хладагент от компрессора, превращая его из газа в жидкость. Требует хорошего обдува.
- Ресивер-осушитель / Аккумулятор: Фильтрует хладагент, удаляет влагу и мелкие частицы. Ресивер-осушитель используется в системах с ТРВ, аккумулятор – в системах с расширительной трубкой. Содержит осушающий материал (силикагель).
- Терморегулирующий вентиль (ТРВ) / Расширительная трубка: Дозирует подачу жидкого хладагента в испаритель и создает перепад давления для его испарения. ТРВ регулирует поток в зависимости от температуры на выходе испарителя.
- Испаритель: Расположен в салоне, внутри отопителя-кондиционера. Жидкий хладагент низкого давления испаряется в нем, поглощая тепло из воздуха, проходящего через радиатор испарителя. Охлаждает и осушает воздух.
- Трубопроводы и шланги: Соединяют все компоненты в замкнутый контур. Должны выдерживать высокое давление и быть герметичными. Бывают металлическими (алюминий, сталь) и гибкими армированными.
- Электрические компоненты: Включают датчики давления, температуры испарителя, электромагнитную муфту компрессора, реле, вентиляторы охлаждения конденсатора, блок управления климатом.
Типичные признаки неисправности автокондиционера
Снижение эффективности охлаждения – основной симптом. Воздух из дефлекторов дует слабо или недостаточно холодный даже при максимальных настройках. Это может сопровождаться появлением теплых зон в салоне или длительным временем достижения комфортной температуры.
Появление посторонних запахов при включении системы – признак биологического загрязнения. Часто ощущается затхлый, плесневый или кислый запах из воздуховодов, указывающий на размножение бактерий и грибков на испарителе или в воздушных каналах.
Другие распространенные симптомы:
- Необычные шумы:
- Шипение или бульканье – возможная утечка хладагента.
- Скрип, визг или гул – неисправность компрессора, подшипника шкива, натяжного ролика или муфты включения компрессора.
- Щелчки при включении/выключении – частые срабатывания муфты компрессора из-за низкого давления или перегрузки.
- Визуальные признаки:
- Маслянистые пятна на соединениях магистралей, компрессоре, конденсаторе – явный индикатор утечки хладагента и масла.
- Обмерзание трубопроводов низкого давления или штуцеров – признак избытка влаги в системе или проблем с терморегуляцией.
- Появление конденсата или луж под салонным ковриком – засор дренажного трубопровода испарителя.
- Некорректная работа компонентов:
- Компрессор не включается – нет сигнала от датчиков, низкое давление, неисправность электромагнитной муфты, проблемы с реле или цепью питания.
- Вентилятор радиатора/конденсатора не работает на нужных скоростях – перегрев системы, снижение производительности.
- Запотевание стекол при включенном кондиционере – неисправность клапана рециркуляции или засор дренажа.
| Симптом | Возможная причина | Критичность |
|---|---|---|
| Теплый воздух из дефлекторов | Утечка хладагента, неисправность компрессора, засор ТРВ/дросселя | Высокая |
| Сильные посторонние запахи | Загрязнение испарителя, застой конденсата | Средняя (риск для здоровья) |
| Постоянный шум компрессора | Износ подшипников, недостаток масла, механическое повреждение | Высокая (риск выхода из строя) |
| Конденсат в салоне | Засор дренажной трубки испарителя | Средняя (риск коррозии, запахов) |
Причины снижения эффективности охлаждения
Дефицит хладагента в системе из-за микротрещин в магистралях, изношенных уплотнителей или повреждения компонентов. Даже незначительная утечка фреона на 15-20% критично снижает холодопроизводительность.
Засорение теплообменников: конденсор забивается дорожной грязью и пухом, а испаритель – продуктами жизнедеятельности бактерий и пылью. Это ухудшает теплоотвод на 30-40%.
- Неисправности компрессора: износ клапанов, утечки масла, повреждение муфты
- Загрязнение фильтра-осушителя: влагопоглощающий гранулятор теряет свойства после 3-5 лет
- Некорректная работа ТРВ/дросселя: нарушение дозирования хладагента в испаритель
- Окисление контактов электромагнитной муфты или обрыв цепи управления
- Завоздушивание контура: попадание влаги вызывает ледяные пробки в магистралях
- Деградация компрессорного масла: потеря смазывающих свойств при перегреве
Необходимые инструменты для самостоятельной диагностики
Для точного определения неисправностей системы кондиционирования потребуется специализированное оборудование. Без него невозможно корректно оценить параметры работы и выявить скрытые проблемы.
Минимальный комплект включает устройства для контроля давления, обнаружения утечек и проверки температуры. Ниже приведен основной набор инструментов:
- Манометрический коллектор – комплект из двух манометров (низкого/высокого давления) и трёх шлангов для подключения к сервисным портам системы.
- Электронный течеискатель – детектор утечек фреона с зондом и звуковой/световой индикацией.
- Цифровой термометр – для замера температуры воздуха на выходе центральных дефлекторов.
- УФ-фонарь и очки – при использовании люминесцентного красителя в системе.
- Вакуумный насос – для удаления воздуха и влаги перед заправкой хладагента.
- Защитные перчатки – кислотные/нитриловые для предотвращения обморожения при контакте с хладагентом.
Визуальный осмотр элементов системы на герметичность
Визуальный осмотр – начальный этап диагностики утечек хладагента и компрессорного масла. Проводится при выключенном двигателе и достаточном освещении с использованием фонарика для труднодоступных зон. Требуется тщательное обследование всех магистралей и соединений на предмет механических повреждений и коррозии.
Особое внимание уделяется участкам с явными масляными потёками или скоплением грязи – масло из системы смешивается с пылью, образуя характерные «грязные» пятна. Обязательно проверяются места соединений шлангов с металлическими трубками, сервисные порты и уплотнительные кольца.
Ключевые элементы для контроля
- Компрессор: осмотр корпуса, сальника вала (масляные следы), фланцевых соединений
- Конденсатор: поиск деформаций рёбер, масляных разводов на трубках, коррозии в местах крепления
- Ресивер-осушитель/Расширительная трубка: проверка сварных швов, состояния клапанов и штуцеров
- Испаритель (видимые части в подкапотном пространстве): осмотр подводящих патрубков на предмет трещин
- Резиновые шланги: выявление трещин, вздутий, потертостей о кузовные элементы
| Признак утечки | Вероятное место | Действие |
|---|---|---|
| Масляные потёки с пылевым налётом | Стыки трубок, сальник компрессора | Затянуть крепёж или заменить уплотнение |
| Зелёная/УФ-окраска на стыках | Заводские соединения, сервисные клапаны | Диагностика УФ-лампой, замена дефектных деталей |
| Механические повреждения трубок | Зоны вибрации возле двигателя | Восстановление или замена линии |
Обнаруженные незначительные загрязнения удаляются ветошью с последующим повторным осмотром через 2-3 дня эксплуатации. При явных следах масла или повреждениях компонентов дальнейшая диагностика проводится с применением течеискателя или УФ-красителя.
Проверка уровня хладагента манометрической станцией
Манометрическая станция подключается к сервисным портам системы кондиционирования: низкого давления (LARGE, ⌀19 мм) и высокого давления (SMALL, ⌀16 мм). Используйте чистые защитные колпачки с клапанами для исключения утечек при подсоединении. Запустите двигатель, включите кондиционер на максимальный холод с рециркуляцией воздуха, установите средние обороты вентилятора салона.
Откройте краны манометров на коллекторе после стабилизации работы компрессора (через 2-3 минуты). Температура окружающего воздуха должна быть не ниже +15°C. Показания снимаются при работающем двигателе и включенном компрессоре:
- Низкое давление: Норма – 1.5-2.5 Бар
- Высокое давление: Норма – 12-15 Бар
| Показания манометров | Возможная проблема |
|---|---|
| Оба давления ниже нормы | Недостаток хладагента, утечка |
| Оба давления выше нормы | Перезаправка, загрязнение конденсатора, воздух в системе |
| Высокое – высокое, низкое – низкое | Засор осушителя или ТРВ, неисправность компрессора |
Важно: Отключите компрессор при превышении давления высокого контура >30 Бар. Для точной диагностики учитывайте зависимость давления от температуры воздуха. При несоответствии показателей норме выполните поиск утечек ультрафиолетовым детектором или течеискателем перед дозаправкой.
Диагностика давления в системе на работающем двигателе
Подключение манометрической станции к сервисным портам системы кондиционирования выполняется при выключенном двигателе и установленном в положение "MAX" переключателе климатической установки. Нижний порт (низкого давления, обычно LARGER) и верхний порт (высокого давления, обычно SMALLER) должны быть чистыми перед присоединением шлангов манометров.
Запустите двигатель и установите обороты 1500–2000 об/мин, активировав режим рециркуляции салона и минимальной температуры. Вентилятор печки устанавливается на среднюю скорость. Наблюдайте за показаниями манометров в течение 3–5 минут до стабилизации значений, избегая длительной работы при аномальных давлениях для предотвращения повреждения компрессора.
Анализ показаний давления
Сравните полученные значения с нормативами производителя для текущей температуры окружающего воздуха:
| Условия | Норма низкого давления | Норма высокого давления |
|---|---|---|
| +20°C | 2.0–2.5 Бар | 12–15 Бар |
| +30°C | 2.5–3.0 Бар | 15–20 Бар |
Типовые отклонения и их причины:
- Низкое давление на обоих манометрах: Утечка хладагента, неисправность датчика давления или засор ресивера-осушителя.
- Высокое давление на обоих манометрах: Перезаправка хладагента, загрязнение конденсатора или неисправность вентилятора охлаждения.
- Аномально низкое высокое давление: Поломка компрессора (износ клапанов), засор ТРВ или забитый расширительный клапан.
При обнаружении критических отклонений (давление высокого контура выше 30 Бар или ниже 10 Бар) немедленно заглушите двигатель. Для точной диагностики дополнительно проверяют температуру воздушных потоков из дефлекторов, работу электромуфты компрессора и состояние конденсатора на предмет засорения.
Анализ показаний на манометрах низкого и высокого давления
Показания манометров низкого (LOW) и высокого (HIGH) давления отражают состояние хладагента и производительность системы. Нормальные значения при работающем компрессоре и температуре окружающей среды +25°C: LOW – 2–2.5 бар, HIGH – 12–18 бар. Отклонения указывают на неисправности, требующие диагностики.
Анализ проводят при включенном компрессоре на максимальных оборотах вентилятора и закрытых окнах. Ключевые параметры – разница давлений (минимум 8 бар) и стабильность показаний. Резкие колебания или медленный рост давления сигнализируют о проблемах циркуляции или износе компонентов.
Интерпретация аномалий на стороне LOW:
- Давление ниже нормы: Утечка хладагента, засор ТРВ/расширительной трубки, неисправность датчика давления.
- Давление выше нормы: Перезаправка системы, загрязнение испарителя, отказ компрессора (не создает разряжение).
Интерпретация аномалий на стороне HIGH:
- Давление ниже нормы: Недозаправка хладагентом, засор фильтра-осушителя, износ компрессора.
- Давление выше нормы: Перегрев конденсатора (загрязнение, неработающий вентилятор), воздух в системе, избыток масла.
Сочетанные отклонения:
| LOW | HIGH | Вероятная причина |
|---|---|---|
| Высокое | Низкое | Поломка компрессора (не качает фреон) |
| Низкое | Высокое | Засор магистрали HIGH или конденсатора |
| Высокое | Высокое | Перезаправка, загрязнение радиаторов, неконденсируемые газы |
Поиск утечек хладагента с УФ-красителем
Метод УФ-детекции основан на введении в контур кондиционера специального люминесцентного красителя, смешанного с хладагентом. При наличии микротрещин или неплотностей краситель просачивается наружу вместе с хладагентом и накапливается в месте утечки.
После циркуляции красителя в системе (обычно 10-15 минут работы кондиционера) зоны возможных повреждений проверяются УФ-лампой. Под ультрафиолетовым излучением краситель ярко светится желто-зеленым цветом, четко обозначая проблемные участки даже при минимальных утечках.
Порядок диагностики и ключевые аспекты
Необходимое оборудование:
- Баллон с УФ-красителем и пигментированным хладагентом
- УФ-лампа (лучше светодиодная 365-395 нм)
- Защитные очки для УФ-излучения
- Щетка для очистки проверяемых поверхностей
Этапы процедуры:
- Заправка системы хладагентом с красителем через сервисные порты
- Активация кондиционера на 10-20 минут для распределения состава
- Тщательная очистка потенциально уязвимых узлов (соединения, радиатор, компрессор)
- Последовательное сканирование компонентов УФ-лампой в затемненном помещении
- Маркировка светящихся участков для последующего ремонта
Преимущества и ограничения метода:
| Преимущества | Недостатки |
| Выявление микроутечек до 1 г/год | Не работает на сильно загрязненных поверхностях |
| Точная локализация без демонтажа | Требует чистки компонентов перед проверкой |
| Безопасность для материалов системы | Нужны специальные условия (темнота) |
Важно: После ремонта систему необходимо промывать для удаления остатков красителя. Некоторые производители требуют обязательной замени осушителя при использовании пигментированных хладагентов.
Проверка работоспособности муфты компрессора
Муфта компрессора – электромагнитный узел, передающий крутящий момент от двигателя на вал компрессора при включении кондиционера. Ее неисправность приводит к отсутствию холода и повышенной нагрузке на двигатель.
Диагностика выполняется при работающем двигателе и включает визуальный осмотр, проверку электрических параметров и механического срабатывания. Требуются базовые навыки и мультиметр.
Этапы диагностики муфты
1. Визуальный осмотр:
- Убедитесь в целостности корпуса муфты и отсутствии масляных подтеков
- Проверьте зазор между прижимной пластиной и шкивом (0,3-0,6 мм)
- Осмотрите состояние контактов и проводки
2. Проверка срабатывания:
- Запустите двигатель
- Включите кондиционер на максимальный режим
- Наблюдайте за шкивом компрессора: центральная часть должна вращаться вместе с ремнем
3. Электрические замеры:
| Параметр | Норма | Отклонение |
| Сопротивление катушки | 3-5 Ом | Обрыв или КЗ |
| Напряжение на разъеме | 12-14В при включении A/C | Отсутствует питание/масса |
Важно: При замене муфты соблюдайте момент затяжки гайки (указан в техдокументации). Перекос или перетяжка вызывают преждевременный износ подшипника.
Диагностика электропроводки системы кондиционирования
Проверка электрической части начинается с визуального осмотра жгутов проводов, разъёмов и реле на предмет механических повреждений, коррозии или оплавления. Особое внимание уделяется контактам компрессора, датчиков давления/температуры, блока управления и электромагнитной муфты. Обязательно тестируются предохранители соответствующих цепей мультиметром в режиме прозвонки.
Далее анализируется рабочее напряжение на ключевых узлах: при включённом зажигании и активированном кондиционере замеряется напряжение на разъёме муфты компрессора (норма: 12-14В), вентиляторов радиатора и испарителя. Проверяется целостность массы системы, сопротивление датчиков (например, датчика низкого давления должно составлять 0-5 кОм в зависимости от модели) и корректность сигналов от блока управления.
Методы выявления неисправностей
- Диагностика мультиметром:
- Прозвонка цепей на обрыв/КЗ
- Замер сопротивления датчиков и обмоток
- Контроль напряжения под нагрузкой
- Проверка осциллографом:
- Анализ сигналов ШИМ управления вентиляторами
- Диагностика CAN-шины блока климата
- Сканирование ошибок:
- Считывание кодов неисправностей через диагностический разъём OBD-II
- Интерпретация параметров работы системы в реальном времени
| Компонент | Параметры проверки | Нормальные значения |
|---|---|---|
| Электромагнитная муфта | Сопротивление обмотки | 3-5 Ом (зависит от модели) |
| Датчик низкого давления | Сопротивление/напряжение | 0.5-4.5V при 50-300 kPa |
| Реле компрессора | Коммутация контактов | Замыкание при подаче 12V на катушку |
Важно: При обнаружении обрыва или короткого замыкания обязательна проверка состояния изоляции проводов в гофрах возле подвижных элементов (петель дверей, рулевой рейки). Частой проблемой является окисление контактов в разъёмах после мойки двигателя, требующее очистки спецсредствами.
Оценка состояния конденсатора радиатора
Визуальный осмотр конденсатора – первоочередной этап диагностики. Проверьте внешнюю поверхность теплообменника на предмет механических повреждений: вмятин, трещин или погнутых трубок. Особое внимание уделите участкам перед радиатором двигателя, наиболее подверженным попаданию камней и дорожного мусора. Любое нарушение целостности корпуса ведет к утечке хладагента и требует замены узла.
Исследуйте соты конденсатора на степень загрязнения. Плотный слой грязи, пуха, насекомых или маслянистых отложений между ребрами радиатора критично ухудшает теплообмен. Это проявляется снижением эффективности охлаждения салона, особенно на малых скоростях или в пробках. Используйте фонарь для выявления забитых участков, недоступных при беглом осмотре.
Ключевые признаки проблем и методы оценки
Оценка чистоты поверхности:
- Допустимо: Лекое поверхностное загрязнение без сплошного слоя.
- Требуется очистка: Видимые скопления грязи/мусора, покрывающие >30% площади фронтальной части.
- Критично: Сплошной слой масляной пыли, тополиного пуха или корка грязи, блокирующая прохождение воздуха.
Технические симптомы неисправности:
- Повышенное давление в магистрали высокого давления (по показаниям манометрической станции).
- Недостаточное охлаждение воздуха на выходе дефлекторов при исправном компрессоре и вентиляторе.
- Частые включения/отключения компрессора из-за срабатывания защиты по высокому давлению.
- Появление масляных пятен или следов фреона на поверхности конденсатора или под ним.
Диагностика утечек: Используйте электронный течеискатель фреона или УФ-краситель (при наличии в системе). Тщательно проверяйте места пайки/соединений трубок, углы и крепления бачков – наиболее вероятные точки разгерметизации. Помните: конденсатор работает под высоким давлением и уязвим к коррозии.
| Состояние конденсатора | Воздействие на систему | Необходимые действия |
|---|---|---|
| Чистый, без повреждений | Оптимальный теплообмен, нормальное давление | Плановый визуальный контроль |
| Загрязненный снаружи | Перегрев хладагента, рост давления, снижение производительности | Механическая очистка (продувка, промывка водой под низким давлением) |
| Загрязненный внутри (масло, продукты износа) | Ухудшение теплопередачи, риск засорения ТРВ/фильтра-осушителя | Промывка спецрастворами всей системы кондиционирования |
| Механические повреждения или утечка | Потеря хладагента, отказ системы | Замена конденсатора, вакуумирование и заправка системы |
Тестирование давления в системе через сервисные клапаны
Сервисные клапаны высокого (HP) и низкого (LP) давления расположены на магистралях кондиционера. Клапан низкого давления обычно находится на всасывающей линии компрессора, высокого – на нагнетательной. Доступ к ним осуществляется через защитные колпачки.
Для проверки используется манометрическая станция с двумя манометрами: синим (для LP) и красным (для HP). Шланги станции подключаются к соответствующим клапанам при выключенном двигателе. Герметичность соединения контролируется для предотвращения утечки фреона.
Порядок замера и интерпретация показаний
После подключения запустите двигатель и включите кондиционер на максимальном режиме. Стабилизируйте обороты до 1500 об/мин. Через 5-10 минут зафиксируйте показания:
- Норма LP: 1.5-2.5 бар (22-35 psi)
- Норма HP: 12-18 бар (170-260 psi)
| Симптом | Возможная причина |
|---|---|
| Высокое LP + низкое HP | Неисправность компрессора, засор осушителя |
| Низкое LP + низкое HP | Утечка хладагента, заклинивший ТРВ |
| Высокое LP + высокое HP | Перезаправка, загрязнение конденсатора |
Важно: Замеры проводятся при температуре окружающей среды +20°C. Отклонения более 15% от нормы требуют углубленной диагностики. При подозрении на неисправность немедленно заглушите двигатель во избежание повреждения компрессора.
Ошибки датчиков давления в контуре кондиционера
Датчики давления контролируют состояние хладагента в системе кондиционирования, обеспечивая безопасную работу компрессора и защиту от повреждений. Их неисправность приводит к отключению компрессора, отсутствию холода или некорректному функционированию системы. Распространенные причины включают обрыв проводки, окисление контактов, механические повреждения датчика или внутренние электронные сбои.
Ошибки фиксируются диагностическим сканером в виде кодов неисправностей (например, P0530 – неисправность цепи датчика давления). Симптомы проявляются как постоянная работа вентилятора салона без охлаждения, самопроизвольное отключение компрессора, мигание индикатора AC или полный отказ системы. Игнорирование неполадок может вызвать перегрев компрессора или разгерметизацию магистралей.
Диагностика и устранение неисправностей
| Тип ошибки | Признаки | Методы проверки |
|---|---|---|
| Обрыв цепи | Компрессор не активируется, код P0532 | Прозвонка цепи мультиметром, проверка напряжения на разъеме |
| Короткое замыкание | Постоянная работа вентилятора, код P0533 | Замер сопротивления датчика, осмотр изоляции проводов |
| Неверные показания | Прерывистая работа компрессора, код P0531 | Сравнение давления манометрической станцией с данными сканера |
| Выход за диапазон | Блокировка системы при нормальном давлении | Тестирование датчика на стенде, проверка параметров ЭБУ |
Порядок устранения:
- Считать коды ошибок сканером OBD-II
- Визуально осмотреть разъемы и проводку на повреждения
- Измерить давление в системе манометрической станцией
- Сравнить фактическое давление с показаниями датчика через диагностический софт
- При несоответствии – заменить датчик, при обрыве/замыкании – восстановить цепь
После ремонта выполните сброс ошибок через сканер и проверьте работу системы на всех режимах. Важно: Датчики давления не ремонтируются – подлежат только замене на оригинальные или совместимые аналоги. При утечке хладагента ошибка датчика может быть вторичной – сначала устраните разгерметизацию.
Промывка системы при замене компрессора
Промывка обязательна при замене компрессора для удаления металлической стружки, продуктов износа и остатков старого масла. Невыполнение процедуры приведет к мгновенному повреждению нового компрессора циркулирующей стружкой и загрязнениями.
Отказ от промывки сокращает срок службы нового компрессора на 60-80% и провоцирует засорение терморегулирующего вентиля (ТРВ), испарителя и конденсора. Частицы размером свыше 15 микрон критичны для героторных и спиральных компрессоров.
Технология промывки системы
Оборудование и материалы:
- Специальный промывочный раствор (R-141b, ацетон запрещен)
- Пневматическая промывочная установка с фильтром 20 микрон
- Азот для продувки (давление 3-4 бар)
- Маслоинжектор для заправки PAG/POE масла
Последовательность работ:
- Снять вышедший из строя компрессор и демонтировать магистрали высокого/низкого давления
- Продуть азотом конденсор и испаритель в обратном направлении потоку
- Подключить промывочную установку к контуру, исключив ТРВ и ресивер-осушитель
- Подавать промывку циклами по 10 минут до визуальной чистоты на выходе (минимум 3 цикла)
- Продуть контур азотом в течение 15 минут для удаления остатков раствора
- Заменить ресивер-осушитель и уплотнительные кольца на всех соединениях
Критический этап – вакуумирование системы не менее 45 минут для удаления влаги. После установки нового компрессора заправить контур маслом (10% сверх нормы) и хладагентом с контролем давления:
- Низкое давление: 1.5-2.5 бар
- Высокое давление: 12-18 бар (при +25°C)
Подготовка оборудования для промывки системы кондиционирования
Тщательная подготовка инструментов и расходных материалов – обязательное условие эффективной и безопасной промывки. Отсутствие нужного оборудования или его неисправность может привести к некорректной очистке, повреждению компонентов системы или травмам.
Комплектация зависит от выбранного метода промывки (ручная, аппаратная), но базовый набор включает средства защиты, спецоборудование, химические реагенты и контрольно-измерительные приборы. Все элементы должны быть совместимы с материалами контура кондиционера.
Необходимое оборудование и материалы
- Средства индивидуальной защиты: химически стойкие перчатки, защитные очки, респиратор
- Промывочная установка: профессиональная станция с насосом и резервуарами для жидкости (для аппаратного метода)
- Промывочные жидкости: специализированный растворитель для автокондиционеров (например, R-141b) или спиртосодержащие составы
- Компрессор: источник сжатого воздуха (давление 6-8 бар) с влагоотделителем
- Контрольно-измерительные приборы: манометрический коллектор, вакуумметр
- Вспомогательные компоненты:
- Емкости для слива отработанной жидкости
- Промывочные пистолеты/адаптеры для шлангов
- Чистые ветошь и щетки
- Набор ключей для демонтажа компонентов
Этапы сборки и проверки оборудования:
- Проверьте герметичность шлангов и соединений промывочной установки под давлением
- Убедитесь в совместимости химического реагента с материалом уплотнителей системы
- Калибруйте манометрический коллектор и вакуумметр по контрольным приборам
- Организуйте зону слива отходов согласно экологическим нормам
- Подключите влагоотделитель к воздушному компрессору для исключения попадания конденсата
| Компонент | Критерий проверки | Риск при несоблюдении |
| Промывочная жидкость | Отсутствие осадка, срок годности | Загрязнение контура, коррозия |
| Воздушный шланг | Целостность, максимальное давление | Разрыв магистрали, травмы |
| Защитные средства | Соответствие хим.реагентам | Ожоги кожи/дыхательных путей |
Отбор старого хладагента перед вскрытием системы
Отбор хладагента – обязательная процедура перед любыми работами с разгерметизацией контура кондиционирования. Прямой выброс фреона в атмосферу запрещён экологическими нормами из-за разрушительного воздействия на озоновый слой и высокого потенциала глобального потепления. Несоблюдение этого этапа приводит к штрафам и делает дальнейший ремонт невозможным.
Для безопасного удаления хладагента используется профессиональное оборудование: вакуумно-наполнительные станции с функцией рекуперации. Установка подключается к сервисным портам высокого и низкого давления через манометрические коллекторы. Процесс контролируется электронным блоком управления станции, который автоматически прекращает отбор при достижении остаточного давления ниже 100 мбар.
Ключевые этапы процедуры
- Подготовка оборудования: проверка сертификации станции, калибровка датчиков, осмотр шлангов на отсутствие трещин.
- Подключение:
- Красный шланг → порт высокого давления (магистраль от компрессора к конденсатору)
- Синий шланг → порт низкого давления (магистраль от испарителя к компрессору)
- Запуск рекуперации: включение станции в режиме «Recovery», мониторинг давления по манометрам.
- Фиксация параметров: запись количества извлечённого хладагента (в граммах) и типа масла в журнале работ.
Типовые неисправности при отборе
| Симптом | Причина | Решение |
|---|---|---|
| Нулевой объём отобранного фреона | Полная утечка из системы | Поиск мест разгерметизации до ремонта |
| Станция не создаёт разрежение | Загрязнение фильтра-осушителя | Замена фильтра перед повторной попыткой |
Внимание: смешивание хладагентов разных типов (R134a и R1234yf) недопустимо. Перед отбором уточните маркировку на табличке под капотом. Хладагент хранится в герметичных баллонах с маркировкой для последующей регенерации.
Демонтаж элементов для промывки: схема разборки
Перед началом демонтажа убедитесь, что система кондиционирования полностью дезактивирована, хладагент профессионально эвакуирован сертифицированным оборудованием, а аккумуляторная батарея отсоединена. Соблюдайте меры предосторожности: используйте защитные очки и перчатки, избегайте попадания остатков масла и грязи на кожу.
Работы выполняйте в чистом, хорошо проветриваемом помещении. Подготовьте герметичные заглушки для всех открытых трубок и штуцеров во избежание попадания влаги и загрязнений. Маркируйте снятые элементы и их соединения для безошибочной обратной сборки.
Последовательность демонтажа ключевых компонентов
- Компрессор кондиционера:
- Ослабьте приводной ремень (снимите натяжение).
- Отсоедините электрический разъем.
- Аккуратно открутите крепежные болты.
- Снимите компрессор, сразу закрыв отверстия трубопроводов и самого агрегата заглушками.
- Конденсатор (радиатор кондиционера):
- Снимите переднюю решетку или защитные элементы (при необходимости).
- Отсоедините подводящие и отводящие магистрали (осторожно с остаточным маслом!).
- Открутите крепления к кузову/радиаторной решетке.
- Извлеките конденсатор, защитив открытые трубки.
- Ресивер-осушитель / Фильтр-осушитель:
- Найдите блок (часто расположен возле конденсатора или передней части моторного отсека).
- Отсоедините входящую и выходящую трубки.
- Открутите кронштейн крепления.
- Снимите элемент, герметизируя отверстия.
- Испаритель:
- Получите доступ к печному блоку в салоне (часто требует снятия панели приборов или центральной консоли).
- Отсоедините трубки подачи и возврата хладагента в моторном щите.
- Отсоедините датчики (температуры испарителя, давления).
- Извлеките испаритель из корпуса печки, соблюдая осторожность с дренажом конденсата.
- ТРВ / Расширительная трубка:
- Найдите элемент на трубопроводе высокого давления перед испарителем.
- Отсоедините подводящую трубку.
- Извлеките клапан/трубку из посадочного места на испарителе или трубке.
Дополнительно: Снимите все доступные магистрали, подлежащие промывке. Особое внимание уделите участкам с видимыми отложениями или сужениями. Заглушите все открытые концы трубопроводов в системе автомобиля и на снятых элементах немедленно после отсоединения.
Технология механической промывки конденсатора
Механическая промывка конденсатора кондиционера – обязательная процедура при сильном загрязнении ребер теплообменника, когда внешние отложения (пух, насекомые, грязь, дорожная пыль) блокируют воздушный поток и снижают эффективность охлаждения фреона. Этот метод применяется при невозможности полноценной очистки струей воды или химическими составами из-за плотного слоя забивших ячейки решетки загрязнений.
Перед началом работ конденсатор демонтируется с автомобиля для обеспечения полного доступа ко всем поверхностям и предотвращения повреждения других компонентов системы. Крайне важно защитить электрические разъемы и трубопроводы от попадания воды или механических воздействий во время очистки.
Этапы проведения механической промывки
- Предварительная продувка: Сжатым воздухом под умеренным давлением (не более 3-4 бар) удаляются крупные частицы мусора с обеих сторон теплообменника. Воздушная струя направляется перпендикулярно плоскости конденсатора.
- Прямая механическая очистка: Используются специализированные инструменты:
- Мягкие щетки с нейлоновой щетиной
- Пластиковые скребки с закругленными краями
- Игольчатые расчески из латуни или пластика
- Глубокая промывка водой: После удаления основного слоя грязи конденсатор тщательно промывается струей воды низкого давления, направленной под углом 45° к плоскости теплообменника. Допускается применение мягкого автошампуня для растворения остатков масляных пленок.
- Контроль качества: Просушенный конденсатор проверяется на:
- Отсутствие деформации ребер
- Свободный проход воздуха через всю поверхность решетки
- Целостность трубок и патрубков
Критические ограничения: Категорически запрещено использовать металлические щетки, острые предметы или мойку высокого давления (Karcher) – это гарантированно повредит тонкие алюминиевые ребра конденсатора. Неправильная очистка приводит к снижению теплоотдачи на 40-60% и необходимости замены узла.
Промывка трубопроводов и испарителя растворителем
Промывка растворителем необходима при сильном загрязнении системы кондиционирования, особенно после выхода из строя компрессора. Металлическая стружка, продукты износа компрессора или обильные отложения могут циркулировать по контуру, засоряя капиллярную трубку или ТРВ, радиаторы и повреждая новый компрессор.
Процедура требует полного снятия элементов системы: компрессора, конденсатора, испарителя, ресивера-осушителя/расширительного клапана и всех трубопроводов. Каждый компонент промывается отдельно специальным хладагент-растворителем, удаляющим масло, грязь и твердые частицы. Важно использовать только растворители, совместимые с материалом уплотнителей и типом хладагента (R134a или R1234yf).
Технология промывки
Порядок действий:
- Полная разборка: Демонтировать все компоненты системы кондиционирования.
- Первичная очистка: Продуть элементы сжатым воздухом для удаления крупных частиц.
- Промывка растворителем:
- Залить растворитель в компонент через входное отверстие.
- Интенсивно встряхивать/прокручивать элемент в течение 3-5 минут.
- Слить отработанный растворитель (он будет темным и мутным).
- Повторение: Выполнять пункт 3 до момента, пока сливаемая жидкость не станет чистой.
- Финишная продувка: Тщательно продуть компонент сухим сжатым воздухом до полного удаления остатков растворителя (минимум 10-15 минут).
- Сушка: Поместить компоненты в теплом помещении на 1-2 часа для испарения остаточной влаги.
Критические моменты:
- Испаритель промывать особенно тщательно из-за сложной конструкции ламелей и высокого риска засоров.
- Ресивер-осушитель или расширительный клапан всегда заменяются новыми, промывке не подлежат.
- Трубопроводы с сильными изгибами требуют многократной промывки и усиленной продувки для удаления грязи из "карманов".
- Обязательна замена всех уплотнительных колец при сборке системы после промывки.
Безопасность: Работы проводятся в проветриваемом помещении с использованием средств защиты (перчатки, очки). Растворитель огнеопасен и токсичен. Утилизация отходов производится согласно экологическим нормам.
Использование промывочных установок закрытого цикла

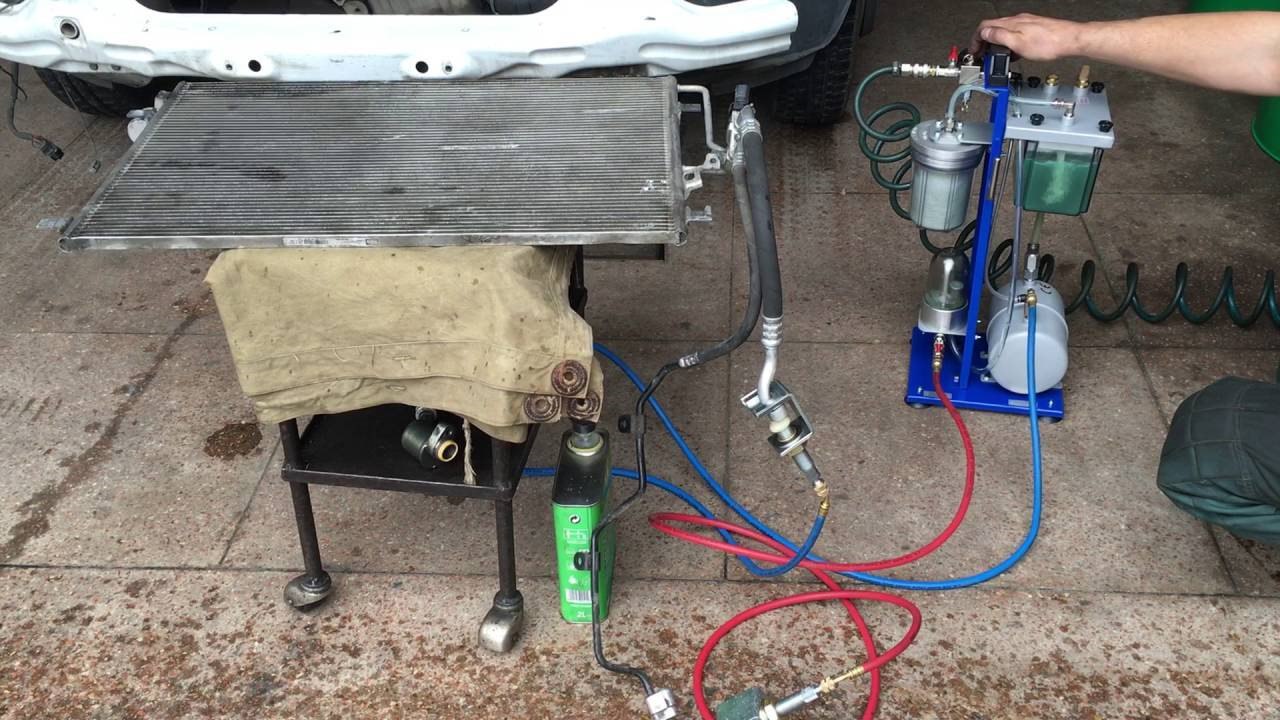

Промывочные установки закрытого цикла представляют профессиональное оборудование для глубокой очистки автокондиционеров. Они работают по принципу рециркуляции специального растворителя через контур системы, обеспечивая многоступенчатую фильтрацию загрязнений без контакта с окружающей средой.
Процесс исключает необходимость демонтажа компонентов. Установка подключается к сервисным портам системы через переходники, создавая герметичный контур циркуляции промывочной жидкости под контролируемым давлением.
Ключевые этапы работы
- Эвакуация хладагента и масла штатным оборудованием
- Подключение установки к высокому и низкому портам системы
- Заполнение контура промывочной жидкостью (специализированный растворитель)
- Цикличная прокачка жидкости с автоматической фильтрацией в течение 15-30 минут
- Визуальный контроль чистоты раствора через смотровое окно установки
- Слив отработанной жидкости с последующей продувкой азотом
Критические параметры:
| Рабочее давление | 3.5-4.5 бар |
| Температура жидкости | 35-45°C (подогрев усиливает эффективность) |
| Фильтрация | Многоуровневая (сетчатые + магнитные фильтры) |
Преимущества перед ручной промывкой: предотвращение попадания влаги в систему, многократное использование раствора, удаление металлической стружки магнитными уловителями, сохранение целостности уплотнений.
- Ограничения: Неэффективны при полной закупорке магистралей или критическом износе компрессора
- Безопасность: Обязательное использование СИЗ из-за токсичности растворителей
- После промывки: Требуется вакуумирование системы (не менее 45 минут) перед заправкой
Правила замены осушителя после промывки
Замена осушителя является обязательной процедурой после любой промывки системы кондиционирования. Промывочные жидкости и удалённые загрязнения полностью насыщают влагопоглощающий материал (силикагель) внутри осушителя, лишая его функциональности. Использование старого осушителя после очистки системы приведёт к немедленному впитыванию остаточной влаги и повторному загрязнению хладагента.
Новый осушитель устанавливается непосредственно перед этапом вакуумирования системы. Вскрывать заводскую упаковку необходимо только перед монтажом, так как силикагель начинает активно поглощать влагу из воздуха сразу после контакта с атмосферой. Малейшая задержка между распаковкой и установкой снижает эффективность компонента.
Ключевые этапы замены
- Подбор аналога: Используйте осушитель с точным соответствием оригиналу по типу крепления, размерам и пропускной способности.
- Демонтаж старого узла: Отсоедините магистрали и быстро закройте открытые порты заглушками для блокировки доступа воздуха и влаги.
- Подготовка нового осушителя: Снимите защитную плёнку/крышки непосредственно перед установкой. Смажьте уплотнительные кольца специальным маслом для кондиционеров (PAG или POE).
- Монтаж: Установите осушитель, соблюдая направление потока (указано стрелкой на корпусе). Затяните соединения динамометрическим ключом с усилием, рекомендованным производителем.
- Финишные операции: Немедленно после монтажа выполните вакуумирование системы (не менее 30 минут) для удаления воздуха и влаги. Заправляйте кондиционер хладагентом в количестве, указанном в спецификации авто.
| Критическая ошибка | Последствие |
|---|---|
| Повторное использование старого осушителя | Засорение ТРВ/расширительного клапана, коррозия магистралей, снижение холодопроизводительности |
| Задержка монтажа нового осушителя (более 15 минут) | Преждевременное насыщение силикагеля атмосферной влагой, потеря осушающей способности |
| Использование универсального осушителя без проверки совместимости | Несоответствие давлениям в системе, утечки на соединениях |
Очистка испарителя кондиционера без снятия панели
Очистка испарителя без демонтажа приборной панели возможна через дренажное отверстие системы кондиционирования или технологические доступы в салоне автомобиля. Этот метод исключает трудоемкую разборку интерьера, но требует точного определения места расположения испарителя и аккуратного выполнения процедуры.
Эффективность обработки зависит от правильного подбора чистящих средств и оборудования, а также соблюдения технологии распыления. Необходимо учитывать конструктивные особенности модели автомобиля, так как расположение дренажного канала и расстояние до испарителя могут существенно различаться.
Технология выполнения очистки
Необходимые инструменты и материалы:
- Специальный аэрозольный очиститель испарителя с удлиненной трубкой-распылителем
- Компрессор с пистолетом-распылителем (для пенных составов)
- Перчатки и защитные очки
- Фонарик для визуального контроля
- Емкость для сбора стекающей жидкости
Последовательность действий:
- Найти дренажное отверстие кондиционера (обычно расположено под днищем в районе центрального тоннеля или в моторном щите).
- Ввести трубку распылителя в дренаж на расстояние 15-20 см по направлению к испарителю. При наличии технологических лючков в салоне (под бардачком или педальным узлом) использовать их для прямого доступа.
- Встряхнуть баллон и равномерно распылять состав в течение 5-7 секунд. Для пенных очистителей – подавать состав порциями с перерывами 2-3 минуты для реакции.
- Выдержать паузу 15-20 минут для растворения загрязнений. Удалить остатки средства и грязи через дренаж продувкой сжатым воздухом.
- Провести дезинфекцию и устранение запахов специальным нейтрализующим составом тем же методом.
Критические моменты:
| Ошибка | Последствие | Предотвращение |
| Избыточное давление распыления | Деформация сот испарителя | Использовать аэрозоли с низким давлением |
| Попадание жидкости на электроприборы | Короткое замыкание | Защита блока управления климатом пленкой |
| Использование агрессивной химии | Коррозия алюминиевых деталей | Применение pH-нейтральных составов |
После очистки обязательно запустить кондиционер на 15 минут в режиме рециркуляции для просушки испарителя. Повторную антибактериальную обработку рекомендуется проводить каждые 1-2 года в зависимости от интенсивности эксплуатации системы.
Применение аэрозольных очистителей через дренаж
Технология очистки через дренажное отверстие кондиционера предполагает прямое введение аэрозольного состава в испаритель без разборки системы. Дренажная трубка, расположенная под торпедой салона (обычно в районе центрального тоннеля), служит точкой доступа для подачи очистителя. Предварительно салонный фильтр заменяют на новый, а салон вентилируют для удаления посторонних запахов.
Аэрозольный баллон с гибкой трубкой-аппликатором вставляют в дренажное отверстие, направляя сопло к испарителю. Состав распыляют короткими нажатиями согласно инструкции производителя (обычно 2-3 подхода по 10-15 секунд с паузами). Во время обработки включают кондиционер на режим рециркуляции воздуха с максимальной скоростью вентилятора и минимальной температурой для распределения очистителя.
Ключевые этапы процедуры
- Подготовка: Запуск двигателя, включение кондиционера на 10 минут для образования конденсата.
- Очистка дренажа: Продувка трубки сжатым воздухом для удаления засоров.
- Введение состава: Распыление аэрозоля через дренаж с перерывами для пенообразования.
- Сушка: Работа системы 15-20 минут после обработки для выветривания остатков.
Важно: Применяйте только специализированные автоочистители – бытовые средства повреждают алюминий испарителя! После процедуры возможен временный резкий запах в салоне.
| Плюсы метода | Минусы метода |
|---|---|
| Быстрота (процедура занимает 20-30 минут) | Неполное удаление глубоких загрязнений |
| Отсутствие разборки панели приборов | Риск залива электроники при ошибках ввода |
| Устранение запахов и легких отложений | Ограниченный доступ к труднодоступным зонам испарителя |
Обработка испарителя пенными составами
Пенная очистка испарителя кондиционера – эффективный метод удаления глубоких загрязнений, бактерий и неприятных запахов, недоступных при поверхностной обработке. Специальный состав под давлением подаётся через дренажное отверстие или воздуховоды, заполняя всю полость теплообменника, где пена разрыхляет и абсорбирует органические отложения, плесень и пыль.
Активные компоненты пены (часто на основе хлорида бензалкония или перекиси водорода) обеспечивают антибактериальную обработку и нейтрализацию летучих соединений. После выдержки (10-20 минут) разжиженные загрязнения выводятся через дренажную трубку естественным путём вместе с раствором, для полного удаления остатков рекомендуется продувка воздухом.
Ключевые этапы процедуры
Последовательность работ:
- Обесточивание системы кондиционирования (снятие предохранителя вентилятора)
- Локализация точек доступа: снятие воздуховодов салона, поиск дренажного отверстия испарителя
- Подготовка пенного состава: смешивание компонентов (если требуется) и заправка в баллон с аппликатором
- Подача пены через дренажную трубку/воздуховод до полного заполнения полости испарителя
- Выдержка согласно инструкции производителя (обычно 10-20 минут)
- Активация вентилятора печки на минимальную скорость для распределения состава
- Удаление остатков: запуск системы на максимальный обдув, продувка дренажа сжатым воздухом
Критические нюансы:
- Избыток пены может блокировать дренаж – контролируйте объём согласно техкарте
- Обязательна просушка системы включением кондиционера на 15-20 минут после обработки
- Составы с агрессивными кислотами или щелочами повреждают алюминиевые рёбра испарителя
Сравнительные параметры пен:
| Тип состава | Основа | Эффективность против запахов | Риск коррозии |
| Биоразлагаемые | Энзимы | Средняя | Низкая |
| Антибактериальные | Хлорид бензалкония | Высокая | Умеренная |
| Окисляющие | Пероксид водорода | Максимальная | Контролируемая |
Чистка воздуховодов системы вентиляции
Загрязнение воздуховодов кондиционера приводит к появлению неприятных запахов, снижению эффективности охлаждения и распространению бактерий в салоне. Регулярная очистка каналов вентиляции устраняет скопления пыли, плесени и органических отложений на внутренних поверхностях системы.
Процедура выполняется через воздухозаборники и дефлекторы без разборки панели приборов. Для работы используются специальные аэрозольные очистители с антибактериальными компонентами и длинными гибкими трубками-распылителями, обеспечивающими проникновение состава в труднодоступные участки.
Пошаговая методика очистки
- Запустите двигатель, включите кондиционер на максимальную мощность и режим рециркуляции.
- Установите аэрозоль с чистящим составом в салоне (обычно между передними сиденьями).
- Вставьте распылительную трубку в центральные дефлекторы обдува и вентиляционные решетки на торпедо.
- Активируйте баллон согласно инструкции: непрерывно нажмите клапан на 15-20 секунд.
- Обработайте все воздуховоды, включая боковые сопла обдува и каналы подачи воздуха к ногам.
- Оставьте систему работать на 10 минут после распыления для распределения состава.
- Проветрите салон в течение 15 минут при открытых окнах.
Критические нюансы:
- Не направляйте распылитель на электронные компоненты (климат-контроль, датчики).
- Используйте составы с дезодорирующим эффектом для нейтрализации запахов.
- Повторяйте процедуру каждые 6-12 месяцев в зависимости от интенсивности эксплуатации.
При сильном загрязнении или наличии плесени потребуется демонтаж испарителя и механическая очистка компрессором высокого давления. Для диагностики засоров используйте эндоскоп: темные пятна и неровности на стенках воздуховодов сигнализируют о необходимости глубокой промывки.
Антибактериальная обработка системы кондиционирования
Неприятный запах из дефлекторов кондиционера при включении – основной симптом, указывающий на необходимость антибактериальной обработки. Источником запаха являются колонии бактерий, грибков и плесени, активно размножающиеся во влажной и теплой среде на поверхности испарителя и в воздуховодах. Помимо неприятного запаха, микроорганизмы могут вызывать аллергические реакции и ухудшать качество воздуха в салоне.
Антибактериальная обработка направлена на уничтожение патогенной микрофлоры внутри системы кондиционирования, устранение неприятных запахов и восстановление чистоты подаваемого воздуха. Эта процедура является логическим продолжением или частью комплекса работ по очистке системы, особенно после промывки испарителя, когда удалены основные загрязнения, открывшие доступ к поверхностям для дезинфекции.
Методы и средства антибактериальной обработки
Основные технологии антибактериальной очистки:
- Аэрозольная обработка через воздухозаборники/салонный фильтр:
- Включается рециркуляция воздуха в салоне.
- Через воздухозаборники в салоне (обычно под лобовым стеклом) или место установки салонного фильтра распыляется специальный аэрозольный дезинфицирующий состав.
- Вентилятор печки/кондиционера работает на средней скорости, "затягивая" аэрозоль внутрь системы.
- Состав оседает на испарителе, воздуховодах и корпусе вентилятора, уничтожая микроорганизмы.
- Плюсы: Относительная простота, возможность самостоятельного выполнения. Минусы: Меньшая эффективность против глубоких загрязнений испарителя, состав может не достичь всех участков.
- Обработка ультразвуковым генератором тумана через дренажную трубку:
- Это профессиональный метод, требующий оборудования.
- Через дренажную трубку конденсата испарителя (обычно выходящую в моторный отсек) внутрь корпуса испарителя подается тонкодисперсный дезинфицирующий туман, генерируемый ультразвуком.
- Туман равномерно окутывает всю поверхность теплообменника испарителя, проникая глубоко в соты.
- Вентилятор при этом обычно не включается, чтобы туман не выдувался из корпуса.
- Плюсы: Максимальная эффективность, полное покрытие поверхности испарителя. Минусы: Требует оборудования и навыков, сложнее выполнить самостоятельно.
| Критерий | Аэрозоль через воздухозаборники | Ультразвуковой туман через дренаж |
|---|---|---|
| Эффективность | Умеренная, поверхностная | Высокая, глубокая |
| Сложность | Низкая (DIY) | Высокая (Профессиональная) |
| Оборудование | Баллон аэрозоля | Ультразвуковой генератор, компрессор |
| Охват поверхности испарителя | Частичный | Полный |
| Воздействие на воздуховоды/вентилятор | Есть | Минимальное |
Важные правила проведения обработки:
- Используйте только специальные средства, предназначенные для автомобильных систем кондиционирования. Бытовые дезинфектанты могут повредить компоненты системы или оставить токсичный запах.
- Тщательно изучите инструкцию к выбранному средству и строго следуйте ей.
- Перед обработкой обязательно очистите или замените салонный фильтр. Грязный фильтр снизит эффективность обработки и станет новым источником запаха.
- После обработки дайте системе просохнуть: включите кондиционер на максимальную мощность и режим рециркуляции на 10-15 минут для проветривания салона и удаления остатков средства.
- Избегайте прямого контакта с хладагентом! Антибактериальная обработка не требует вмешательства в герметичную часть фреонового контура (магистрали, компрессор, конденсатор). Работы ведутся только на стороне воздушных каналов и испарителя.
Дезинфекция вентиляционных каналов парогенератором
Парогенератор эффективно уничтожает бактерии, грибки и плесень в воздуховодах системы кондиционирования автомобиля. Нагнетаемый под давлением горячий пар (температура 100-140°C) проникает во все труднодоступные участки вентиляционного тракта, включая испаритель и дренажные магистрали. Термическое воздействие разрушает структуру микроорганизмов и органических отложений без применения агрессивной химии.
Для выполнения процедуры парогенератор подключают к дренажной трубке испарителя или через воздухозаборники салона. Обработка длится 15-30 минут в зависимости от степени загрязнения. Обязательно предварительно демонтировать салонный фильтр! После дезинфекции необходимо включить кондиционер на максимальный обдув для просушки каналов.
Ключевые этапы и требования
Последовательность работ:
- Обесточьте систему кондиционирования, отключив АКБ.
- Демонтируйте салонный фильтр для доступа к воздуховодам.
- Введите сопло парогенератора в дренажное отверстие испарителя или вентиляционный канал.
- Обрабатывайте каналы медленными поступательными движениями (3-5 минут на канал).
- Просушите систему включением вентилятора на 15 минут в режиме рециркуляции.
Требования к оборудованию:
- Давление пара: не менее 4 бар
- Объем резервуара: от 1 литра
- Насадки: комплект гибких трубок разной длины
- Защита: обязательный клапан аварийного сброса давления
Меры предосторожности:
| Риск | Метод предотвращения |
| Ожоги оператора | Использование термостойких перчаток |
| Повреждение пластика | Контроль расстояния до поверхностей (≥10 см) |
| Короткое замыкание | Защита электронных компонентов пленкой |
| Неполная просушка | Контроль времени продувки вентилятором |
Заправка системы хладагентом по давлению
Заправка автомобильного кондиционера хладагентом по давлению требует использования манометрической станции и точного контроля параметров системы. Неправильное давление может привести к снижению эффективности охлаждения или повреждению компрессора. Обязательно проверьте герметичность системы перед заправкой.
Температура окружающей среды напрямую влияет на целевые показатели давления: при +15°C–20°C оптимальное давление в магистрали низкого давления составляет 2.5–3.5 Бар, при +25°C–30°C – 3.5–4.5 Бар. Заправку выполняют через сервисный порт низкого давления при работающем двигателе (1500–2000 об/мин) и включенном кондиционере на максимальном режиме.
Порядок выполнения работ
- Подключите синий шланг манометрической станции к порту низкого давления
- Откройте вентили на баллоне с хладагентом и манометрическом коллекторе
- Запустите двигатель, установите обороты 1500–2000 об/мин
- Включите кондиционер на режим MAX с рециркуляцией воздуха
- Контролируйте давление по манометру низкого давления
- Добавляйте хладагент порциями по 50–100 грамм
- Остановите заправку при достижении значений:
- 2.8–3.2 Бар при температуре +15°C–20°C
- 3.8–4.2 Бар при температуре +25°C–30°C
- Проверьте температуру воздуха из дефлекторов (оптимально +5°C–10°C)
Критические ошибки: заправка при выключенном двигателе, превышение давления выше 5 Бар, использование несовместимых типов хладагента. После завершения отключите вентили в последовательности: сначала на баллоне, затем на манометрической станции.
| Температура (°C) | Давление (Бар) | Температура воздуха на выходе (°C) |
|---|---|---|
| +15 | 2.5–2.8 | +7...+9 |
| +25 | 3.8–4.2 | +5...+7 |
| +30 | 4.3–4.7 | +6...+8 |
Контроль заправки с помощью весов баллона
Метод взвешивания баллона с хладагентом обеспечивает максимальную точность при заправке системы кондиционирования. Он основан на измерении массы хладагента, поступающего в контур, что исключает риски недозаправки или перезаправки. Данный способ является предпочтительным для современных хладагентов (R-134a, R-1234yf), требующих строгого соблюдения заводских норм.
Для реализации метода необходимы электронные весы с точностью ±5 грамм и функцией тарирования. Баллон устанавливается на весы до начала заправки, а процесс контролируется по уменьшению его массы в реальном времени. Рекомендуемое количество хладагента всегда указывается производителем авто на табличке под капотом или в сервисной документации.
Технология выполнения заправки
- Зафиксируйте баллон на весах, обнулите показания (TARE)
- Запишите начальную массу баллона (M1)
- Подключите заправочную станцию к сервисным портам системы
- Запустите двигатель (1500 об/мин) с включенным кондиционером на MAX
- Откройте вентиль баллона и контролируйте снижение массы
- Остановите заправку при достижении расчетного значения:
M1 - Требуемая масса = Фактическая заправка
Ключевые требования к оборудованию:
| Параметр | Значение |
| Тип весов | Электронные с плоской платформой |
| Диапазон измерений | 0,5-30 кг |
| Погрешность | ±2-5 грамм |
| Дополнительные функции | Автотарирование, удержание показаний |
Важно: запрещается заправлять систему "на глаз" или по давлению в магистралях. Температура баллона должна быть стабильной (20±3°C) для исключения погрешностей из-за изменения плотности хладагента.
Влияние температуры воздуха на давление в системе
Температура окружающего воздуха напрямую определяет давление хладагента в системе кондиционирования. При нагреве воздуха повышается тепловая нагрузка на конденсатор, что увеличивает давление на линии высокого давления (нагнетания). На каждые 7-10°C роста температуры давление фреона в контуре может возрастать на 15-25%, что обусловлено физическими свойствами газа при расширении.
Обратная зависимость наблюдается при охлаждении: снижение температуры воздуха уменьшает давление в системе, особенно заметное на манометрах низкого давления (всасывания). Критически низкие температуры (ниже +10°C) могут привести к падению давления ниже рабочего диапазона, что препятствует корректному срабатыванию датчиков и запуску компрессора.
Ключевые закономерности
- Прямая зависимость: Рост температуры воздуха → Повышение давления в контуре высокого давления.
- Термодинамический дисбаланс: При +35°C давление нагнетания может достигать 25-30 бар, тогда как при +20°C составляет 15-18 бар при идентичном уровне заправки.
- Влияние на производительность: Экстремально высокое давление (выше 35 бар) при жаре провоцирует срабатывание предохранительных клапанов и ускоренный износ компрессора.
| Температура воздуха (°C) | Давление низкое (бар) | Давление высокое (бар) |
|---|---|---|
| 15 | 1.8–2.2 | 10–14 |
| 25 | 2.3–2.8 | 16–20 |
| 35 | 2.8–3.5 | 22–30 |
Важно: Диагностику давления всегда проводят при температуре воздуха выше +15°C, учитывая поправки на фактическую погоду. Некорректные замеры при низких температурах маскируют реальные неисправности (утечки, засоры, неполадки вентиляторов).
Нормативные показатели давления для разных моделей авто
Давление в системе кондиционирования автомобиля зависит от модели, типа хладагента (R134a или R1234yf), температуры окружающей среды и текущей нагрузки компрессора. Стандартные значения измеряются при 20-25°C на неподвижном авто с работающим двигателем (1500-2000 об/мин) и включенном кондиционере на максимальном режиме.
Для точной диагностики необходимо сверяться с технической документацией производителя, так как показатели варьируются из-за конструктивных особенностей. Общие ориентиры для систем с R134a при 25°C: низкое давление 1.5-2.5 Бар, высокое – 12-18 Бар. Для R1234yf значения аналогичны, но могут быть на 10-15% выше.
Примеры норм для популярных моделей (R134a, 25°C)
| Модель авто | Низкое давление (Бар) | Высокое давление (Бар) |
|---|---|---|
| Toyota Camry (2015-2020) | 1.8-2.3 | 14-16 |
| Volkswagen Golf VII | 2.0-2.5 | 15-18 |
| Lada Vesta | 1.7-2.2 | 13-15 |
| Kia Rio (2015+) | 1.6-2.4 | 14-17 |
Критические отклонения:
- Низкое давление ниже 1.2 Бар: утечка хладагента, засор ТРВ/фильтра-осушителя
- Высокое давление выше 22 Бар: перезаправка, неисправность вентилятора, забитый конденсатор
- Равные значения на магистралях: поломка компрессора или заклинивание клапанов
Заполнение системы хладагентом по массе
Заправка кондиционера по массе хладагента – наиболее точный метод, исключающий ошибки из-за температурных колебаний. Производители указывают требуемую массу хладагента для каждой модели в технической документации (обычно на табличке под капотом или в сервис-мануале).
Этот способ требует использования профессионального оборудования: станции с электронными весами, заправляющей магистралью и манометрами. Весы калибруются перед работой, а баллон с хладагентом размещается на них для контроля расхода вещества в граммах.
Пошаговый процесс заправки по массе
Подготовительный этап:
- Эвакуируйте остатки старого хладагента и масла вакуумным насосом (минимум 30 минут)
- Проверьте систему на герметичность под вакуумом (падение не более 5-10 мм рт.ст. за 15 минут)
- Добавьте новое масло PAG или POE через сервисные порты шприцем
Процедура заправки:
- Зафиксируйте баллон с хладагентом на весах станции
- Обнулите показания весов
- Подключите заправочную магистраль к низкому сервисному порту
- Откройте вентили станции и баллона
- Запустите двигатель автомобиля, включите кондиционер на максимальный режим
- Контролируйте массу поступающего хладагента до достижения значения, указанного производителем
- Закройте вентили при достижении нормы
Контрольные параметры:
| Давление на низкой стороне | 1.5-2.5 бар |
| Давление на высокой стороне | 12-18 бар |
| Температура воздуха из дефлекторов | 6-10°C |
После отключения магистрали проверьте утечки течеискателем. Погрешность взвешивания не должна превышать ±10 грамм. Перезаправка так же опасна, как и недозаправка: избыток хладагента вызывает скачки давления и повреждение компрессора.
Регулировка работы вентилятора охлаждения
Вентилятор охлаждения радиатора играет критическую роль в системе кондиционирования автомобиля. Он обеспечивает необходимый поток воздуха через конденсор (радиатор кондиционера), особенно при движении на низких скоростях или в пробках, когда естественного обдува недостаточно. Без эффективной работы вентилятора кондиционер не сможет нормально охлаждать хладагент в конденсоре, что приведет к росту давления в системе, снижению холодопроизводительности и риску срабатывания аварийных отсечек.
Неправильная или несвоевременная работа вентилятора (например, позднее включение, недостаточные обороты, постоянная работа на максимуме или полное отсутствие вращения) напрямую влияет на эффективность кондиционера и может указывать на неисправности в цепи его управления или самом вентиляторе. Регулировка или диагностика работы вентилятора часто необходима при проблемах с недостаточным охлаждением салона или при диагностике высокого давления в системе кондиционирования.
Диагностика и методы регулировки
Перед любыми регулировками необходима точная диагностика причины некорректной работы вентилятора:
- Проверка включения по температуре: Прогреть двигатель до рабочей температуры и отследить момент включения вентилятора. Он должен включиться до достижения стрелкой температуры красной зоны. При работающем кондиционере вентилятор должен включаться практически сразу после активации кнопки A/C, независимо от температуры двигателя.
- Сканирование на ошибки: Использовать диагностический сканер для чтения кодов неисправностей (DTC) в модуле управления двигателем (ECM) и, если применимо, в модуле HVAC. Проверить параметры данных (Data Stream) – температуру двигателя, команду на включение вентилятора, его скорость.
- Проверка цепи питания и управления: Проверить предохранители и реле вентилятора. Тестировать целостность проводки, состояние разъемов, работу датчиков температуры (двигателя, кондиционера). Проверить сопротивление обмоток электродвигателя вентилятора.
Методы регулировки/настройки:
- Программная регулировка (Электронные системы): На большинстве современных автомобилей моменты включения и скорость вращения вентилятора задаются программно в ЭБУ двигателя на основе показаний датчиков температуры. Прямая "регулировка" возможна только через перепрошивку ЭБУ (чип-тюнинг), что требует специального оборудования и опыта и применяется редко для стандартного ремонта. Основная задача – убедиться, что ЭБУ получает корректные данные от датчиков и выдает правильные управляющие сигналы.
- Проверка и замена датчиков температуры: Неверные показания датчика температуры охлаждающей жидкости (ДТОЖ) или датчика давления/температуры кондиционера – частая причина неправильной работы вентилятора. Замена неисправного датчика – это форма регулировки системы управления.
- Проверка и замена термовыключателя/реле (Простые системы): На некоторых старых моделях вентилятором управляет термовыключатель, вкрученный в радиатор. При достижении определенной температуры он замыкает цепь. Регулировка заключается в проверке температуры срабатывания мультиметром и замене, если он не соответствует спецификации.
- Принудительное включение: Для проверки работоспособности самого вентилятора и его цепи питания можно использовать диагностический сканер с функцией активации компонентов (Actuator Test) или вручную подать напряжение на мотор вентилятора или его реле, соблюдая осторожность.
Важно: Самостоятельная попытка "физически" изменить пороги срабатывания (например, подгибанием контактов в старом термовыключателе) или вмешательство в программное обеспечение ЭБУ без должных знаний может привести к перегреву двигателя, выходу из строя кондиционера или электрооборудования. Диагностику и регулировку электронных систем управления вентилятором лучше доверить специалистам с соответствующим оборудованием.
Сравнение типов управления вентилятором:
| Тип управления | Принцип работы | Возможность "регулировки" |
|---|---|---|
| Термовыключатель | Механическое замыкание цепи при достижении заданной температуры радиатора. | Замена на выключатель с другой температурой срабатывания (если доступен). |
| Реле по сигналу ЭБУ (1-2 скорости) | ЭБУ включает реле низкой или высокой скорости на основе данных датчиков. | Диагностика и замена датчиков, ЭБУ, реле. Программное изменение (чип-тюнинг). |
| Электронное ШИМ управление | ЭБУ плавно изменяет скорость вентилятора с помощью широтно-импульсной модуляции. | Диагностика цепи ШИМ, датчиков, ЭБУ. Программное изменение (чип-тюнинг). |
Расположение сервисных портов для подключения оборудования
Сервисные порты служат точками подключения диагностического оборудования и заправочных станций. В системе кондиционирования автомобиля их два: для магистрали низкого давления (LOW) и высокого давления (HIGH). Оба порта оснащены защитными колпачками, предотвращающими загрязнение и утечку хладагента.
Порты располагаются в моторном отсеке, обычно на алюминиевых трубках контура кондиционера. Для быстрой идентификации используйте визуальные ориентиры: диаметр штуцера и цветовую маркировку колпачков. Поиск рекомендуется начинать от компрессора, двигаясь вдоль магистралей.
Ключевые характеристики портов
| Тип порта | Расположение | Диаметр штуцера | Типовая маркировка |
|---|---|---|---|
| Низкого давления (LOW) | На толстой всасывающей трубке между испарителем и компрессором | 13.5 мм (1/2 дюйма) | Синий/черный колпачок, буква L |
| Высокого давления (HIGH) | На тонкой нагнетательной трубке между компрессором и конденсатором | 16 мм (5/8 дюйма) | Красный/черный колпачок, буква H |
Порядок поиска портов:
- Откройте капот и найдите компрессор кондиционера (приводной ремень, электромагнитная муфта)
- Проследите толстую трубку от испарителя в салоне к компрессору – на ней расположен порт LOW
- Проследите тонкую трубку от компрессора к конденсатору (радиатору в передней части) – на ней ищите порт HIGH
Важные нюансы:
- У моделей азиатских производителей порты могут быть скрыты под пластиковыми накладками
- Перед подключением оборудования обязательно очистите область вокруг порта от грязи
- Никогда не подключайте шланги к портам при работающем двигателе
Периодичность обслуживания автомобильного кондиционера
Регулярное обслуживание автокондиционера – ключевой фактор его эффективной, долговечной работы и поддержания качества воздуха в салоне. Пренебрежение плановыми процедурами ведет к снижению холодопроизводительности, повышению нагрузки на компоненты, риску поломок дорогостоящих узлов (компрессора) и появлению неприятных запахов из-за размножения бактерий и грибков в испарителе.
Базовый рекомендованный интервал – ежегодная комплексная проверка системы перед началом жаркого сезона. Она включает диагностику давления хладагента, проверку герметичности магистралей, оценку работы компрессора и электромуфты, тестирование производительности на выходе воздуховодов. Дополнительные работы проводятся по мере выявления проблем или по специфическим регламентам, связанным с условиями эксплуатации.
Основные интервалы и виды работ
- Ежегодно (или каждые 15 000 км):
- Диагностика давления в системе и уровня хладагента (фреона).
- Визуальный осмотр магистралей, шлангов, радиаторов (конденсора, испарителя) на предмет утечек, коррозии, механических повреждений.
- Проверка работы компрессора, натяжителя ремня, электромуфты.
- Измерение температуры воздуха на выходе центральных дефлекторов.
- Каждые 2-3 года (или при снижении эффективности охлаждения):
- Замена ресивера-осушителя/расширительного клапана (демпфера) – обязательно при вскрытии системы (ремонте компрессора, замене конденсора) или при обнаружении влаги/загрязнений в системе.
- Полная замена хладагента и компрессорного масла (совмещается с заменой демпфера).
- При появлении устойчивого неприятного запаха при включении кондиционера/вентиляции:
- Химическая очистка испарителя и воздуховодов антибактериальными средствами.
- Замена салонного фильтра.
Факторы, сокращающие межсервисный интервал:
- Активная эксплуатация в условиях сильной запыленности, высокой влажности, мегаполиса (пробки).
- Постоянная езда по плохим дорогам (риск повреждения конденсора камнями).
- Частое использование кондиционера на малой скорости/в пробках (перегрев конденсора).
- Наличие утечек хладагента в анамнезе.
Профилактика размножения бактерий и грибка
Регулярная обработка системы кондиционирования специальными антибактериальными составами – ключевой метод профилактики. Эти средства уничтожают существующие колонии микроорганизмов и создают защитный барьер на испарителе и воздуховодах, препятствуя повторному заселению. Оптимальная периодичность обработки – минимум один раз в год, желательно весной перед началом активного использования кондиционера.
Важнейший фактор предотвращения роста патогенов – поддержание сухости испарителя. Для этого всегда выключайте климатическую установку (кнопка A/C) за 3-5 минут до остановки двигателя, оставляя вентилятор обдува включенным на максимальной скорости. Это позволяет испарителю прогреться потоком воздуха и полностью высохнуть, лишая бактерии и грибок влажной среды, необходимой для размножения.
Дополнительные меры защиты
- Своевременная замена салонного фильтра: Грязный фильтр становится рассадником микробов и ухудшает воздухообмен. Меняйте его каждые 10-15 тыс. км или согласно регламенту авто.
- Контроль чистоты дренажного канала: Убедитесь, что дренажная трубка под днищем авто не забита грязью. Засор приводит к скоплению конденсата в корпусе испарителя – идеальной среде для бактерий.
- Использование режима рециркуляции с осторожностью: Длительное включение рециркуляции повышает влажность в салоне. Чередуйте его с забором свежего воздуха.
- Применение УФ-ламп: Установка ультрафиолетовой лампы в корпусе испарителя или воздуховодах обеспечивает постоянное обеззараживание воздуха и поверхностей.
Типичные ошибки при эксплуатации автокондиционера
Неправильная эксплуатация автомобильного кондиционера значительно сокращает срок его службы, снижает эффективность работы и приводит к дорогостоящим ремонтам. Многие водители неосознанно совершают действия, которые наносят вред системе, особенно в межсезонье и при редком использовании.
Понимание и избегание этих распространенных ошибок критически важно для поддержания климатической системы в исправном состоянии, обеспечения комфорта в салоне и предотвращения размножения бактерий и грибков в воздуховодах. Профилактика всегда дешевле и проще ремонта.
Основные эксплуатационные ошибки
- Отказ от включения кондиционера зимой: Система кондиционирования должна запускаться минимум раз в неделю на 10-15 минут, даже в холодное время года. Это необходимо для циркуляции масла в компрессоре, смазки уплотнителей и предотвращения их высыхания и растрескивания, что ведет к утечке хладагента.
- Включение кондиционера сразу после запуска двигателя в жару: Сначала следует открыть окна на 2-3 минуты, чтобы выпустить горячий воздух из салона. Включать кондиционер на полную мощность на непрогретом двигателе создает избыточную нагрузку на компрессор и всю систему.
- Игнорирование посторонних запахов: Появление устойчивого неприятного запаха (затхлости, плесени) при включении кондиционера или вентилятора – явный признак загрязнения испарителя и воздуховодов. Продолжение эксплуатации без очистки усугубляет проблему и может негативно влиять на здоровье пассажиров.
- Эксплуатация системы с забитым салонным фильтром: Грязный фильтр резко снижает эффективность работы кондиционера (и печки), заставляя компрессор и вентилятор работать с повышенной нагрузкой для достижения заданной температуры. Воздушный поток ослабевает, а риск загрязнения испарителя возрастает.
- Выключение кондиционера перед самой остановкой двигателя: Рекомендуется отключать компрессор кондиционера (кнопкой А/С) за 2-3 минуты до остановки двигателя, оставляя вентилятор обдува включенным. Это позволяет просушить испаритель, уменьшая влажность на его поверхности и, как следствие, препятствуя развитию плесени и бактерий – основной причины неприятных запахов.
- Несвоевременное обслуживание: Отсутствие регулярных проверок давления хладагента, его количества, состояния радиатора кондиционера (конденсера) и трубопроводов. Медленная утечка фреона не всегда заметна по холоду, но компрессор при недостаточном давлении работает на износ и может выйти из строя.
- Попытки самостоятельного ремонта без знаний и оборудования: Особенно опасны попытки заправить систему хладагентом из баллончика "с добавками" без предварительной диагностики причины утечки и вакуумирования системы. Неправильная заправка может окончательно повредить компрессор и загрязнить контур.
Регулярное профессиональное техническое обслуживание системы кондиционирования – ключ к ее долгой и эффективной работе.
Список источников
При подготовке материалов по диагностике, ремонту и обслуживанию автомобильных систем кондиционирования использовалась специализированная техническая литература и авторитетные отраслевые ресурсы.
Ниже приведены ключевые источники, содержащие актуальные методики проверки давления, промывки испарителя, замены компонентов и обеспечения герметичности системы.
- Официальные сервисные руководства производителей автомобилей (Toyota, Volkswagen, Ford и др.)
- Технические бюллетени SAE (Society of Automotive Engineers)
- Профессиональные справочники по автомобильным системам HVAC (Heating, Ventilation and Air Conditioning)
- Инструкции производителей оборудования для заправки кондиционеров (Robinair, Bosch, Mahle)
- Методические материалы учебных центров NASTF (National Automotive Service Task Force)
- Специализированные журналы: "Автосервис", "Автомеханик", "За рулём. Профессионал"
- Технические стандарты ISO 13044 (Системы кондиционирования дорожных транспортных средств)
- Руководства по экологической безопасности при работе с хладагентами (EPA Section 608)
