Диагностика Шевроле Нива - программы, процедура, коды ошибок

Статья обновлена: 18.08.2025

Современные автомобили Нива Шевроле оснащены сложными электронными системами управления, требующими точной диагностики при возникновении неисправностей.

Своевременная компьютерная диагностика позволяет выявить скрытые проблемы двигателя, трансмиссии, ABS и других узлов до их критического развития.

Процедура требует специализированного оборудования: диагностических сканеров, адаптеров и программного обеспечения, совместимых с протоколами ЭБУ автомобиля.

В данной статье подробно рассматриваются: методы подключения оборудования, этапы проведения диагностики, необходимые программы и детальная расшифровка кодов ошибок.

Необходимое оборудование: адаптеры для Chevrolet Niva

Диагностический разъем Шевроле Нива (OBD-II, тип 16-pin) расположен под рулевой колонкой слева. Для подключения сканера или ПО требуется специальный переходник-адаптер, преобразующий сигналы бортовой сети в формат, понятный диагностическому оборудованию.

Ключевые требования к адаптерам: поддержка протоколов K-Line (ISO 9141) для моделей до ~2009 года и CAN (ISO 15765) для поздних версий, совместимость с ПО для российских авто, стабильность соединения. Bluetooth/WiFi-адаптеры удобны для мобильной диагностики, USB – для точных работ.

Распространенные типы адаптеров

Тип адаптера	Поддерживаемые протоколы	Особенности
ELM327 v1.5+	K-Line, CAN, J1850	Универсальный, подключается через USB/Bluetooth. Требует проверки качества (китайские аналоги часто нестабильны)
KKL/VAG-COM 409.1	K-Line	Только для авто до 2009 г. Надежен, требует прямого USB-подключения и драйвера FTDI
Scanmatic Pro	K-Line, CAN	Специализированный для ВАЗ/ГАЗ, гарантированная совместимость с ЭБУ Январь/Bosch
АСКАН-5/10	K-Line, CAN	Оригинальный адаптер АВТОВАЗ, используется в дилерских сервисах

Для корректной расшифровки ошибок ЭБУ двигателя (M74, M73) и ABS обязательно используйте ПО, поддерживающее протоколы АВТОВАЗ: ScanMaster, OpenDiag, DST-6M, АСКАН. Беспроводные адаптеры могут некорректно работать с параметрами в реальном времени.

Выбор диагностического разъема в салоне автомобиля

Диагностический разъем в Ниве Шевроле расположен под рулевой колонкой, слева от блока предохранителей. Он представляет собой стандартный 16-пиновый порт OBD-II черного цвета, маркированный значком «диагностика» или надписью «OBD». Этот разъем унифицирован для всех современных автомобилей и обеспечивает прямой доступ к электронным блокам управления (ЭБУ).

Крайне важно подключить сканер именно к этому порту, а не к другим разъемам в салоне (например, для аудиосистемы или CAN-шины). Неправильное подключение приведет к сбою связи с ЭБУ. При наличии загрязнений или окисления контактов предварительно очистите разъем сжатым воздухом или контактным спреем.

Типичные проблемы при выборе разъема:

• Механические повреждения – трещины корпуса или погнутые контакты
• Коррозия пинов из-за попадания влаги
• Отсоединение проводки от колодки разъема
• Перепутывание с недиагностическими портами

Установка драйверов для диагностического кабеля

Корректная установка драйверов гарантирует распознавание кабеля операционной системой и передачу данных между ЭБУ автомобиля и диагностической программой. Без правильных драйверов оборудование останется невидимым для ПО, что сделает диагностику невозможной.

Драйверы специфичны для чипа кабеля (CH340, FTDI, Prolific) и версии ОС. Используйте только совместимые версии: неверные драйверы вызывают конфликты или ошибки связи. Источниками служат диск в комплекте, сайт производителя кабеля или официальные порталы разработчиков чипов.

Процедура установки

1. Определите модель чипа кабеля через маркировку на корпусе, документацию или идентификаторы оборудования в Диспетчере устройств (ID производителя VID и продукта PID)
2. Скачайте драйверы с официального ресурса:
   • Для CH340: сайт Nanjing QinHeng Ltd
   • Для FTDI: ftiodriver.com
   • Для Prolific: prolific.com.tw
3. Отключите интернет для блокировки автоматической установки некорректных драйверов Windows Update
4. Подключите кабель к USB-порту, откройте Диспетчер устройств → раздел «Другие устройства»
5. Обновите драйвер через ПКМ на неопознанном устройстве (часто с жёлтым значком) → «Обновить драйвер» → «Выполнить поиск на этом компьютере»
6. Укажите путь к распакованной папке с драйверами, подтвердите установку

После установки в Диспетчере устройств кабель отобразится в разделе «Порты (COM и LPT)» как USB-SERIAL CH340 (COMX) (название и номер COM-порта зависят от модели). Проверьте работу кабеля в диагностической программе перед подключением к автомобилю.

Бесплатные программы для диагностики: обзор возможностей

Бесплатные программы предоставляют базовый доступ к диагностике Нивы Шевроле, позволяя считать ошибки ЭБУ двигателя, АБС и других систем через OBD-II адаптер. Они работают с распространенными сканерами на чипах ELM327 (USB, Bluetooth, Wi-Fi), но имеют ограниченный функционал по сравнению с профессиональным ПО.

Основная задача таких утилит – оперативное получение кодов неисправностей (DTC), просмотр параметров работы двигателя в реальном времени (обороты, температура, положение дросселя) и сброс ошибок после ремонта. Поддержка протоколов GM LAN или K-Line зависит от конкретного софта и адаптера.

Популярные бесплатные решения

• OpenDiag Free: Специализированная разработка для ВАЗ/GM. Чтение/стирание ошибок двигателя, ABS, Airbag, иммобилайзера. Показ параметров в реальном времени (PID), графики данных. Частичная поддержка адаптации дросселя и тестов форсунок.
• Chevrolet Explorer: Отображение основных параметров двигателя (температуры, напряжения, УОЗ), чтение DTC. Минималистичный интерфейс, подходит для быстрой проверки.
• UniDiag: Поддержка протоколов Нивы Шевроле. Считывание ошибок, мониторинг датчиков, управление исполнительными механизмами (активация бензонасоса, вентилятора). Требует OBD-адаптеров с поддержкой J2534.

Программа	Ключевые возможности	Ограничения
OpenDiag Free	Диагностика ЭБУ, ABS, Airbag; Графики PID; Тесты актуаторов	Нет адаптации дросселя (в бесплатной версии); Частичная русификация
Chevrolet Explorer	Чтение параметров в реальном времени; Расшифровка основных DTC	Только базовые функции; Нет управления компонентами
UniDiag	Активация исполнительных устройств; Подробные данные датчиков	Сложная настройка адаптера; Ограниченная совместимость с Bluetooth-сканерами

Для корректной работы необходимо:

1. Установить драйверы OBD-адаптера.
2. Выбрать в программе правильный тип подключения (COM-порт для USB, виртуальный COM – для беспроводных адаптеров).
3. Указать протокол диагностики (GM LAN для моделей ~2009+, ISO 9141-2/KWP2000 для более ранних).

Настройка ПО: параметры COM-порта и протокола

Корректная настройка параметров COM-порта и протокола обмена критична для установки связи между диагностическим адаптером и ЭБУ автомобиля. Ошибки в конфигурации приводят к сбоям чтения данных, невозможности подключения или получению некорректной информации.

Основные параметры COM-порта включают скорость передачи (бодрейт), биты данных, стоп-биты, проверку четности и управление потоком. Для большинства адаптеров K-Line, используемых с Нивой Шевроле, применяются стандартные значения, но возможны исключения в зависимости от версии прошивки ЭБУ.

Ключевые настройки подключения

Типовые параметры для ПО (например, OpenDiag, Chevrolet Explorer):

• Скорость порта (Baud Rate): 9600 или 10400 бод
• Биты данных: 8 бит
• Стоп-биты: 1 бит
• Четность: Нет (None)
• Управление потоком: Аппаратное (RTS/CTS) или "None"

Параметр	Значение по умолчанию	Альтернативные варианты
Протокол	KWP2000 (Fast Init)	KWP2000 (5 baud init), ISO9141-2
Таймаут ответа	2000 мс	1500-3000 мс
Адрес ЭБУ	12h (двигатель)	17h (панель приборов), 28h (ABS)

Важные особенности:

1. При использовании USB-адаптеров COM-порт виртуальный (например, COM3 или COM4). Номер уточняется в Диспетчере устройств Windows.
2. Для устаревших ЭБУ Январь-7.2 или Bosch M7.9.7 иногда требуется ручной ввод инициализационной строки (например, AT SH 81 10 F1).
3. При ошибках связи проверьте отсутствие конфликтов портов в Диспетчере устройств и физическую целостность K-Line кабеля.

Если подключение не устанавливается после проверки параметров, попробуйте варианты протоколов ISO9141-2 (для старых моделей до 2008 г.) или уменьшите скорость обмена до 4800 бод. Для адаптеров ELM327 активируйте в настройках ПО опцию "Slow Init".

Правила безопасности перед подключением сканера

Соблюдение мер предосторожности при диагностике электронных систем автомобиля критически важно для предотвращения повреждений как оборудования, так и транспортного средства. Пренебрежение базовыми правилами может привести к коротким замыканиям, сбоям ЭБУ или некорректным показаниям сканера.

Перед началом работ убедитесь, что двигатель заглушен, а ключ зажигания извлечен из замка. Это исключает случайное напряжение в бортовой сети и предотвращает риск запуска стартера во время диагностики.

Обязательные действия

• Отсоедините клеммы АКБ – Сначала снимите отрицательную клемму аккумулятора для разрыва цепи питания.
• Проверьте целостность OBD-II разъема – Убедитесь в отсутствии влаги, загрязнений или механических повреждений контактов.
• Используйте оригинальный кабель сканера – Дешевые аналоги могут иметь некорректную распиновку, вызывающую перегрузки.

Запрещенные действия

1. Подключать/отключать сканер при включенном зажигании – Исключение составляют модели, требующие активации после соединения (см. инструкцию устройства).
2. Допускать контакт диагностического оборудования с металлическими частями кузова или проводкой под напряжением.
3. Проводить диагностику в условиях высокой влажности или рядом с источниками открытого огня.

Оборудование	Требование
Сканер/Адаптер	Соответствие протоколу EOBD (для моделей после 2001 г.)
ПК/Ноутбук	Заряд батареи ≥60% или подключение к сетевому фильтру

После завершения диагностики сначала отключите кабель сканера от OBD-II порта, и только затем выполняйте обратное подключение АКБ. При работе с программами (типа OpenDiag, Chevrolet Explorer) закройте софт до физического отсоединения оборудования.

Подсоединение адаптера к диагностическому порту

Диагностический разъём OBD-II на Ниве Шевроле расположен в зоне доступности водителя, обычно под панелью приборов слева от рулевой колонки. Порт стандартизирован под 16-контактный разъём типа J1962 и имеет трапециевидную форму для исключения неправильного подключения. Перед соединением убедитесь, что зажигание автомобиля выключено во избежание скачков напряжения.

Возьмите диагностический адаптер (ELM327 или аналог) и совместите его штекер с ориентацией порта. Физическое соединение осуществляется простым поступательным движением до характерного щелчка фиксатора. Качественный контакт подтверждается стабильным свечением светодиодов на корпусе адаптера при включении зажигания (без запуска двигателя).

Ключевые этапы подключения

Проверьте следующие параметры перед активацией ПО:

• Целостность разъёма – отсутствие деформации контактов и загрязнений
• Состояние адаптера – индикация питания (LED) после включения зажигания
• Тип протокола – автоматическое определение (ISO 9141-2 или KWP2000)

Проблема	Решение
Адаптер не определяется	Проверить драйверы USB/Bluetooth, переподключить устройство
Нет связи с ЭБУ	Убедиться во включении зажигания, диагностировать цепь K-line
Прерывание связи	Исключить помехи от гаджетов, проверить целостность проводов

Важно: Для беспроводных адаптеров выполните сопряжение с ПК/смартфоном через Bluetooth-менеджер до запуска диагностической программы. При использовании USB-версии дождитесь установки драйверов и назначения виртуального COM-порта в диспетчере устройств.

Запуск двигателя для корректного считывания данных

Для полноценной диагностики системы управления двигателем (ЭСУД) Chevrolet Niva требуется запустить силовой агрегат. В режиме работы на холостом ходу электронный блок управления (ЭБУ) активирует все датчики и исполнительные механизмы, что позволяет сканеру считать реальные параметры в динамике. Без запущенного двигателя доступны только статические коды ошибок и базовые показатели, что недостаточно для точного анализа.

Прогрейте мотор до рабочей температуры (80–90°C) перед началом диагностики. Это обеспечит корректные показания датчиков кислорода (лямбда-зондов), термостата, системы рециркуляции отработавших газов (EGR) и других компонентов, чьи параметры зависят от температурного режима. Убедитесь, что все потребители энергии (фары, кондиционер, обогревы) выключены.

Ключевые этапы процедуры

Подключите диагностический сканер (например, ELM327 с ПО MotorData или OpenDiag) к разъёму OBD-II. После инициализации выполните:

1. Считывание кодов неисправностей (DTC) – сохраните текущие и исторические ошибки
2. Анализ "живых данных" в режиме реального времени:
   • Обороты холостого хода (норма: 800±50 об/мин)
   • Напряжение датчика кислорода (0.1–0.9V с частотой 2–5 изменений/сек)
   • Угол опережения зажигания (8–12° на холостом ходу)
3. Проверку исполнительных механизмов через активацию тестов сканером (форсунки, РХХ, клапан адсорбера)

Параметр	Нормальное значение (прогретый двигатель)
Датчик массового расхода воздуха (ДМРВ)	8–12 кг/час
Датчик положения дроссельной заслонки (ДПДЗ)	0% (в закрытом положении)
Регулятор холостого хода (РХХ)	25–40 шагов
Давление топлива	3.8–4.0 бар (в рампе)

Важно! При расшифровке кодов ошибок (например, P0300 – пропуски воспламенения) сверяйте зафиксированные параметры с нормативами для конкретной модели двигателя (чаще Z18XE или 2123). Отклонения в показаниях датчиков при работающем моторе – ключ к точному определению неисправности.

Инициализация связи с электронными блоками управления

Инициализация связи с ЭБУ является первым обязательным этапом диагностики. Для подключения к электронным системам Нивы Шевроле используется диагностический разъём OBD-II (расположен под панелью приборов со стороны водителя). Совместимые адаптеры (K-Line, CAN или универсальные сканеры типа ELM327) физически соединяются с портом, после чего обеспечивается обмен данными между ПО и блоками управления.

При корректном подключении сканер автоматически определяет протокол обмена (ISO 9141-2/KWP2000 для двигателя, CAN для АБС/Подушек безопасности) и устанавливает связь с доступными модулями. Ключевые признаки успешной инициализации: загорание индикатора "Check Engine" при включении зажигания, отображение списка активных ЭБУ в программе и отсутствие ошибок связи в логах.

Особенности инициализации на Ниве Шевроле

Автомобили разных лет выпуска имеют различия в электронной архитектуре:

• Двигатель M73 (ранние версии): Требует адаптеров с поддержкой K-Line, чувствителен к скорости обмена (рекомендуется 10400 Бод)
• Двигатель АБС Bosch 8.1: Работает через CAN-шину, совместим с большинством современных сканеров
• Иммобилайзер АПС-6: Для доступа к модулю безопасности нужны специализированные ПО (например, АПС-6 Tester)

Типовые проблемы при подключении:

1. Обрыв K-Line или CAN-линий в жгуте проводов
2. Несовместимость адаптера с протоколами GM
3. Отсутствие питания на диагностическом разъёме (проверьте предохранитель F5)

Необходимое программное обеспечение

Программа	Назначение	Совместимые ЭБУ
OpenDiag Mobile	Базовая диагностика двигателя, чтение ошибок	M73, Bosch М7.9.7
CHIPTUNER PRO	Расшифровка параметров в реальном времени, адаптация	Все блоки GM
АПС-6 Tester	Работа с иммобилайзером и ключами	АПС-6

Расшифровка кодов ошибок связи

При сбоях инициализации ПО выводит специфические ошибки:

• U0001 – Обрыв CAN-шины. Проверьте целостность проводов между ЭБУ.
• U0100 – Нет связи с ECU двигателя. Диагностируйте питание блока М73.
• P0601 – Ошибка контрольной суммы ЭБУ. Требуется перепрошивка модуля.
• P1626 – Отказ связи с иммобилайзером. Проверьте антенну считывателя.

Чтение текущих параметров работы двигателя в реальном времени

Для анализа состояния силового агрегата Нивы Шевроле используется режим live data, позволяющий отслеживать показания датчиков и систем управления в движении. Этот метод выявляет скрытые неисправности, не фиксируемые как ошибки в ЭБУ, например плавающие обороты или провалы при нагрузке.

Диагностический сканер подключается к OBD-II разъему (расположен под рулевой колонкой слева), после чего в ПО активируется раздел "Текущие данные". На экране отображаются параметры, обновляемые 2-5 раз в секунду, что позволяет сопоставлять изменения показаний с поведением двигателя.

Ключевые контролируемые параметры

• Обороты холостого хода (ХХ): норма 800±50 об/мин. Отклонения указывают на негерметичность впуска или сбои РХХ
• Угол опережения зажигания (УОЗ): 5-12° на ХХ. Резкие колебания характерны для детонации
• Длительность впрыска: 2.0-3.5 мс на ХХ. Значения выше 4.5 мс сигнализируют о засорении форсунок
• Напряжение датчика кислорода: 0.1-0.9 В с частотой переключения >8 раз/10 сек

Параметр	Норма при прогреве (80-95°C)	Критичное отклонение
ДПДЗ (Дроссель)	0-2% (ХХ), 85-90% (ПО)	Скачки >10% при неподвижной педали
ДМРВ (Расход воздуха)	8-12 кг/час (ХХ)	Значения <6 или >15 кг/час
Лямбда-коррекция	±3-8% (Short Term)	Фиксация на ±15-25%

Важные нюансы диагностики: Температура охлаждающей жидкости должна достигать 80°C перед началом замера. При анализе УОЗ учитывается нагрузка на генератор (включенные фары/кондиционер). Показания ДМРВ сравниваются с расчетными значениями по частоте вращения коленвала и положению дросселя.

Для корректной интерпретации данных рекомендуется фиксировать параметры в трех режимах: холостой ход, равномерное движение 60 км/ч и резкое ускорение. Особое внимание уделяют синхронному изменению показаний ДПДЗ, ДМРВ и лямбда-зондов при переходных процессах.

Контроль показаний датчиков: ДМРВ, ДПДЗ, ДТОЖ

Проверка показаний датчиков массового расхода воздуха (ДМРВ), положения дроссельной заслонки (ДПДЗ) и температуры охлаждающей жидкости (ДТОЖ) является обязательным этапом диагностики двигателя Нивы-Шевроле. Некорректная работа любого из них приводит к нарушениям топливоподачи, неустойчивому холостому ходу, повышенному расходу топлива и потере мощности.

Контроль осуществляется через диагностический разъем OBD-II с использованием специализированного ПО (например, OpenDiag, Chevrolet Explorer, SMS-Diagnostic) или мультимарочного сканера, способного работать с протоколами ECM контроллера Январь 7.2 или Bosch M7.9.7. Считываются как текущие параметры в реальном времени, так и коды ошибок.

Параметры и диагностика датчиков

ДМРВ:

• Нормальные показания на холостом ходу: 8-12 кг/час (зависит от объема двигателя).
• При резком нажатии педали газа значение должно кратковременно возрастать до 50-70 кг/час.
• Ошибки: P0100, P0102 (низкий сигнал), P0103 (высокий сигнал).

ДПДЗ:

• Напряжение закрытой заслонки: 0.45-0.55 В.
• Напряжение полностью открытой заслонки: 4.0-4.5 В.
• Плавное изменение при открытии без провалов.
• Ошибки: P0120, P0122 (низкий сигнал), P0123 (высокий сигнал).

ДТОЖ:

• Сопротивление при +20°C: ~2.3-2.6 кОм, при +80°C: ~0.3-0.35 кОм.
• Напряжение сигнала на холодном двигателе: 2.7-3.4 В, на прогретом: 0.5-1.0 В.
• Ошибки: P0115, P0117 (низкая температура), P0118 (высокая температура).

Датчик	Критичные отклонения	Последствия неисправности
ДМРВ	Значения <20 кг/ч на ХХ или >100 кг/ч при нагрузке	Обогащение/обеднение смеси, троение
ДПДЗ	Напряжение <0.3 В или >4.7 В	Рывки при разгоне, плавающие обороты
ДТОЖ	Показания -40°C или +130°C на прогретом ДВС	Сложный пуск, перегрев, детонация

Алгоритм проверки:

1. Запустить диагностическую программу и войти в режим "Параметры онлайн".
2. Сравнить реальные показания ДМРВ с номинальными для текущих оборотов.
3. Проверить плавность изменения напряжения ДПДЗ при открытии заслонки.
4. Убедиться, что температура ДТОЖ соответствует прогреву двигателя.
5. Просканировать коды ошибок в памяти ЭБУ при наличии расхождений.

Физическая проверка включает измерение сопротивления датчиков мультиметром (при отключенном разъеме) и целостность проводки. Особое внимание уделяется контактам разъемов ДМРВ и ДТОЖ, подверженных коррозии. При замене датчиков требуется сброс адаптаций ЭБУ.

Сканирование кодов неисправностей (DTC)

DTC (Diagnostic Trouble Code) – стандартизированные коды, генерируемые электронным блоком управления (ЭБУ) Нивы Шевроле при обнаружении сбоев в работе систем. Они сохраняются в энергонезависимой памяти ЭБУ и служат отправной точкой для диагностики. Каждый код соответствует конкретной неисправности, что позволяет быстро локализовать проблему без разборки узлов.

Сканирование выполняется через диагностический разъем OBD-II (расположен под панелью приборов у ног водителя). Для подключения требуется совместимый адаптер (например, ELM327, K-Line) и ПО, поддерживающее протоколы Chevrolet. Процедура проводится при включенном зажигании без запуска двигателя.

Особенности проведения диагностики

При работе с Нивой Шевроле учитывайте:

• Доступ к подсистемам: Базовые сканеры считывают коды только двигателя. Для диагностики АБС, SRS (подушек безопасности) или иммобилайзера требуется специализированное ПО (например, DST-2N).
• "Заводские" ошибки: Некоторые коды (например, P0500 при замене спидометра) могут быть ложными из-за особенностей штатной электропроводки.
• Автономность систем: Ошибки АБС или кондиционера не всегда отображаются на приборной панели, но фиксируются в памяти ЭБУ.

Необходимые программы и оборудование:

1. Адаптеры: ELM327 (Bluetooth/WiFi), VAG-COM KKL (K-Line), Scanmatik.
2. ПО для ПК: OpenDiag, Chevrolet Explorer, DST-2N (официальный дилерский софт).
3. Мобильные приложения: Torque Pro, OpenDiag Mobile, Car Scanner ELM OBD2.

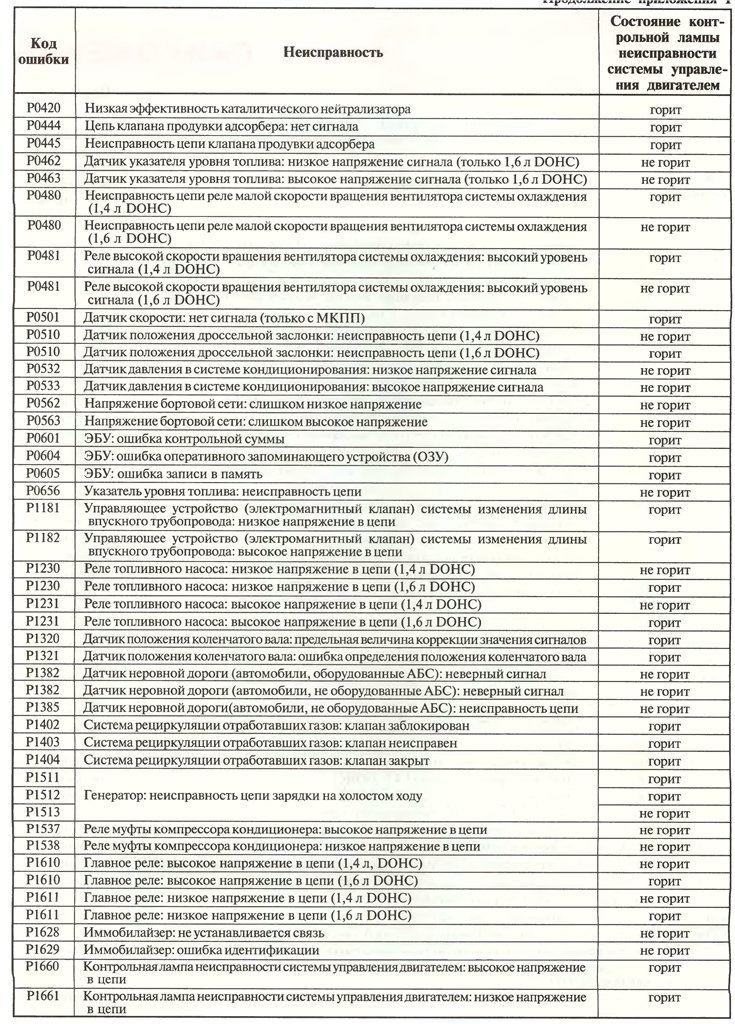

Расшифровка кодов DTC (примеры для двигателя):

Код	Система	Описание	Типовые причины
P0030	Двигатель	Обрыв цепи нагревателя ДК1	Неисправность лямбда-зонда, проводки
P0102	Двигатель	Низкий сигнал ДМРВ	Загрязнение ДМРВ, подсос воздуха
P0302	Двигатель	Пропуски воспламенения в цилиндре 2	Неисправность свечи, катушки, форсунки
P0563	Электроснабжение	Напряжение бортовой сети вне диапазона	Проблемы с АКБ, генератором

После устранения неисправности коды удаляются через функцию "Clear DTC" в ПО. Если ошибка не исчезает после сброса, требуется углубленная проверка датчиков, проводки или механических компонентов. Для интерпретации специфичных кодов (например, B-codes для кузова) используйте мануалы или базы данных ПО.

Расшифровка формата ошибок: P0, B0, C0, U0

Коды ошибок OBD-II состоят из 5 символов: буквы (указывающей систему), цифры (определяющей стандартизацию) и трехзначного номера. Первая буква идентифицирует категорию неисправности, а следующая цифра (0 или 1) показывает принадлежность к общепринятым или заводским спецификациям. Этот формат универсален для диагностики Шевроле Нива.

Цифра "0" после буквы обозначает стандартизированные ошибки (общие для всех авто), а "1" – уникальные коды производителя, требующие специализированных мануалов. Расшифровка первых двух символов критична для точной локализации проблемы в электронных системах автомобиля.

Расшифровка категорий кодов

Код	Система	Примеры компонентов
P0	Трансмиссия (POWERTRAIN)	Двигатель, топливная система, коробка передач, выхлоп, датчики кислорода
B0	Кузов (BODY)	Подушки безопасности, центральный замок, стеклоподъемники, кондиционер
C0	Шасси (CHASSIS)	ABS, ESP, датчики колес, система стабилизации, тормозное управление
U0	Сетевое взаимодействие (NETWORK)	CAN-шина, модули управления (ECU, BCM), коммуникация между блоками

Важные нюансы:

• Коды с нулём после буквы (P0xxx) – универсальные, описаны в базах OBD-II
• Коды с единицей (P1xxx) – специфичны для Chevrolet, требуют заводских справочников
• Ошибки U0 часто указывают на обрыв проводки или сбои связи между ЭБУ
• B0/C0-ошибки могут не зажигать Check Engine, но влияют на безопасность

Ошибки системы впрыска: P0171, P0172, P0300

Ошибки P0171 и P0172 сигнализируют о нарушениях в составе топливовоздушной смеси. Код P0171 указывает на обеднение смеси (недостаток топлива), тогда как P0172 свидетельствует о переобогащении (избыток топлива). Оба случая нарушают оптимальную работу двигателя, увеличивают расход горючего и токсичность выхлопа. Ошибка P0300 фиксирует множественные пропуски зажигания в разных цилиндрах, что вызывает вибрации и потерю мощности.

Диагностика на Ниве Шевроле требует анализа данных с датчиков кислорода (лямбда-зондов), ДМРВ, ДПДЗ и давления топлива. Проверяется герметичность впускного тракта, состояние форсунок и свечей зажигания. Используются диагностические сканеры с поддержкой протокола EOBD (например, Scanmatic, ELM327 с ПО OpenDiag, Chevrolet Explorer) для считывания параметров в реальном времени и сохранения логов.

Расшифровка и устранение ошибок

• P0171 (Слишком бедная смесь)

  Возможные причины:

  • Подсос воздуха через поврежденные патрубки впуска
  • Загрязнение или неисправность ДМРВ
  • Низкое давление топлива (износ бензонасоса, засор фильтра)
  • Залегание клапана EGR в открытом положении

• P0172 (Слишком богатая смесь)

  Возможные причины:

  • Загрязнение форсунок или их перелив
  • Неисправность регулятора давления топлива
  • Ошибки датчика температуры охлаждающей жидкости (ДТОЖ)
  • Загрязнение воздушного фильтра

• P0300 (Множественные пропуски воспламенения)

  Возможные причины:

  • Износ свечей зажигания или высоковольтных проводов
  • Некорректная работа катушек зажигания
  • Разрегулировка клапанов
  • Пробои в системе впуска/выпуска

Ошибка	Критичность	Эффект для двигателя
P0171	Средняя	Перегрев катализатора, снижение мощности
P0172	Высокая	Затопление свечей, разрушение катализатора
P0300	Экстренная	Риск повреждения поршневой группы, вибрации

Неисправности зажигания: коды P0351 и P0352

Ошибки P0351 и P0352 указывают на неполадки в цепях катушек зажигания цилиндров 1 и 2 соответственно. Эти коды фиксируются ЭБУ двигателя при обнаружении аномалий в работе первичной или вторичной обмотки катушек, обрывах проводки или проблемах с управляющими сигналами. Для Нивы Шевроле характерно раздельное зажигание на каждый цилиндр, что требует поочередной диагностики каждого узла.

Игнорирование данных ошибок приводит к троению двигателя, снижению мощности, повышенному расходу топлива и повреждению катализатора. В критических случаях возможен отказ запуска двигателя из-за отсутствия искры в соответствующих цилиндрах.

Диагностика и устранение неисправностей

Основные причины возникновения P0351/P0352:

• Механические повреждения: обрыв проводов, коррозия контактов, нарушение изоляции
• Неисправность катушек зажигания: межвитковое замыкание, пробой изоляции
• Проблемы с ЭБУ: сбои в формировании управляющих импульсов
• Некорректное напряжение: перепады питания в бортовой сети

Порядок диагностики:

1. Визуальный осмотр проводов и разъёмов катушек на предмет повреждений
2. Проверка сопротивления первичной (0.3-1.0 Ом) и вторичной (5-15 кОм) обмоток мультиметром
3. Тестирование напряжения питания (12В) на разъёме катушки при включенном зажигании
4. Контроль управляющего сигнала от ЭБУ осциллографом или LED-тестером
5. Перестановка катушек между цилиндрами для выявления дефектного элемента

Код ошибки	Расшифровка	Критичность
P0351	Неисправность цепи катушки зажигания цилиндра 1	Высокая
P0352	Неисправность цепи катушки зажигания цилиндра 2	Высокая

При замене катушек рекомендуется использовать оригинальные комплектующие GM 11198670 или BOSCH 0221504476. После ремонта обязательна очистка ошибок через диагностический сканер и тестовый пробег для подтверждения устранения неисправности.

Проблемы трансмиссии и дросселя: P2135, P2122

Коды ошибок P2135 и P2122 относятся к неисправностям электронной системы управления дроссельным узлом и напрямую влияют на работу трансмиссии Нивы Шевроле. Они сигнализируют о проблемах с датчиками положения дроссельной заслонки (ДПДЗ) или педали акселератора, что нарушает расчет угла открытия заслонки и корректную передачу крутящего момента.

Эти ошибки приводят к аварийному режиму работы двигателя (снижение мощности, плавающие обороты), блокировке АКПП на одной передаче, дерганиям при разгоне. Требуют немедленной диагностики цепи дросселя, так как напрямую затрагивают безопасность управления автомобилем.

Диагностика и устранение ошибки P2135

Описание: Несоответствие сигналов ДПДЗ 1 и ДПДЗ 2. Блок управления сравнивает показания двух датчиков (обычно работающих в противофазе), и при расхождении более чем на 10-15% регистрирует P2135.

Основные причины:

• Загрязнение или механический износ дроссельной заслонки
• Обрыв или замыкание в проводке датчиков
• Окисление контактов разъемов ДПДЗ
• Выход из строя одного из датчиков положения
• Неисправность регулятора холостого хода

Алгоритм проверки:

1. Считать параметры "Напряжение ДПДЗ 1" и "Напряжение ДПДЗ 2" через диагностический сканер (в норме: при закрытой заслонке ~0.5 В и ~4.5 В соответственно, при полном открытии – наоборот).
2. Проверить сопротивление датчиков мультиметром (номинал указан в мануале, обычно 1-5 кОм с плавным изменением).
3. Осмотреть состояние разъемов и проводки на предмет повреждений.
4. Очистить дроссельный узел специальным средством.

Ошибка P2122: Низкий уровень сигнала ДПДЗ 2 или датчика педали акселератора

Возникает при падении опорного напряжения в цепи второго датчика ниже порогового значения (обычно менее 0.2 В). Критична для машин с электронной педалью газа.

Типичные источники проблемы:

• Короткое замыкание сигнального провода на "массу"
• Пробой самого датчика положения заслонки или педали
• Повреждение экранирующей оплетки проводов
• Сбои блока управления двигателем
• Некорректное напряжение бортовой сети (проблемы с АКБ или генератором)

Этапы устранения:

1. Проверить целостность проводов от датчика к ЭБУ тестером (исключить КЗ на массу).
2. Замерить опорное напряжение на разъеме датчика (должно быть 5 В ±0.2 В).
3. Проанализировать график сигнала ДПДЗ 2/датчика педали осциллографом на предмет помех.
4. При отсутствии дефектов проводки – заменить датчик.

Параметр	P2135	P2122
Тип неисправности	Рассогласование сигналов	Обрыв/КЗ в цепи
Основной симптом	Рывки при переключении передач	Отсутствие реакции на педаль газа
Критичность для движения	Ограниченная возможность	Затруднено или невозможно

Ошибки CAN-шины и иммобилайзера системы

CAN-шина (Controller Area Network) – цифровая сеть для обмена данными между электронными блоками управления (ЭБУ) в автомобиле. Неисправности шины проявляются как сбои в работе связанных систем: отказ приборной панели, некорректные показания датчиков, невозможность диагностики через OBD-II разъем. Иммобилайзер, интегрированный в эту сеть, блокирует запуск двигателя при нераспознанном ключе или нарушении связи с ЭБУ.

Ошибки обеих систем критичны для эксплуатации Нивы-Шевроле. Сбои CAN-шины часто вызывают каскадные отказы узлов, а неисправности иммобилайзера приводят к полной блокировке двигателя. Диагностика требует анализа не только кодов ошибок, но и физических параметров сети.

Диагностика и расшифровка кодов

Особенности проведения диагностики:

• Для чтения ошибок CAN-шины обязателен сканер, поддерживающий протокол KWP2000 (например, Scanmatic, ELM327 с ПО OpenDiag).
• Проверка сопротивления шины мультиметром (норма: 60 Ом между CAN-H и CAN-L при отключенном АКБ).
• Визуальный осмотр разъемов ЭБУ (двигатель, АБС, панель приборов) на предмет окислов и повреждений.
• При ошибках иммобилайзера проверка антенны на замке зажигания и целостности чипа в ключе.

Распространенные коды ошибок:

Код	Система	Расшифровка	Возможные причины
U0001	CAN-шина	Обрыв CAN-шины	Повреждение проводки, коррозия разъемов
U0415	CAN-шина	Неверные данные от ABS	Неисправность модуля ABS, плохой контакт
P1570	Иммобилайзер	Ошибка связи с иммобилайзером	Сбой антенны, неисправность ЭБУ
B3050	Иммобилайзер	Ключ не распознан	Разряжен батарейка в ключе, повреждение чипа

Порядок устранения неисправностей:

1. Считать и записать коды ошибок через диагностический сканер.
2. Очистить контакты разъемов ЭБУ двигателя и панели приборов.
3. Проверить целостность проводов CAN-шины (черный/оранжевый – CAN-L, серый/желтый – CAN-H).
4. При ошибках иммобилайзера заменить батарейку в ключе, проверить антенну на замке зажигания.
5. Выполнить процедуру "обучения" ключей через сервисное ПО при необходимости.

Анализ графиков параметров во время движения

Анализ графиков в реальном времени – ключевой этап углубленной диагностики Нивы Шевроле, позволяющий выявить неисправности, не фиксируемые статической проверкой кодов ошибок. Записанные во время движения данные отражают взаимодействие систем двигателя, трансмиссии и датчиков в динамике, под нагрузкой, что критично для диагностики плавающих проблем, провалов мощности или неустойчивой работы.

Для проведения анализа используется диагностический сканер (например, АСКАН-10, ELM327 с ПО) или мотор-тестер, подключенный к диагностическому разъему OBD-II. Автомобиль испытывается в различных режимах: холостой ход, равномерное движение, резкое ускорение, движение на подъем с нагрузкой. Параллельно записываются параметры с частотой не менее 10-20 выборок в секунду для сохранения детализации процессов.

Ключевые параметры для анализа и их взаимосвязь

Основное внимание уделяется синхронному анализу групп параметров:

• Топливная система: Длительность импульса форсунок, давление топлива (если доступно), корректировки подачи топлива по банкам (LTFT, STFT).
• Система зажигания: Угол опережения зажигания, пропуски воспламенения по цилиндрам.
• Воздушная система: Массовый расход воздуха (ДМРВ), положение дроссельной заслонки (ДПДЗ), положение РХХ, абсолютное давление во впускном коллекторе (ДАД).
• Датчики: Показания лямбда-зондов (напряжение, скорость переключения), частота вращения коленвала (ДПКВ), детонация.

Типичные аномалии на графиках и их интерпретация:

Параметр	Аномалия	Возможная причина
Напряжение лямбда-зонда	Медленная реакция, "зависание" значения	Износ датчика кислорода, загрязнение, негерметичность выхлопа
Коррекции топлива (STFT/LTFT)	Постоянное отклонение >±10%, резкие скачки	Утечки воздуха, неисправность ДМРВ, топливного насоса или форсунок
Угол опережения зажигания	Резкие колебания при нагрузке	Детонация, неисправность датчика детонации, низкое октановое число топлива
Давление во впуске (ДАД)	Падение ниже ожидаемого при ускорении	Загрязненный воздушный фильтр, засор катализатора, неисправность ДМРВ
Пропуски воспламенения	Пики на графике в конкретных цилиндрах	Неисправные свечи, катушки зажигания, форсунки, низкая компрессия

Особенности проведения на Ниве Шевроле:

1. Влияние полного привода: При тестировании в режиме 4WD учитывайте повышенную нагрузку на двигатель и трансмиссию. Анализируйте параметры при движении по бездорожью для выявления проблем, проявляющихся только в экстремальных условиях.
2. Датчик положения дросселя (ДПДЗ): Характерны сбои в работе из-за грязи и вибраций. Резкие скачки напряжения на графике ДПДЗ при плавном нажатии педали – явный признак его неисправности или плохого контакта.
3. Датчик массового расхода воздуха (ДМРВ): Критичен для двигателей Z18XE/HM3. Заниженные или завышенные показания относительно расчетных по оборотам и ДАД приводят к ошибкам топливоподачи и потере мощности.

Расшифровка требует сопоставления отклонений на нескольких взаимосвязанных графиках. Например, падение давления топлива, сопровождаемое увеличением длительности импульса форсунок и обеднением смеси (высокие положительные коррекции), четко указывает на неисправность топливного насоса или засор фильтра. Постоянные богатые коррекции (LTFT отрицательные) при "зависшем" напряжении нижнего лямбда-зонда сигнализируют о его отказе.

Проверка исполнительных механизмов (тест форсунок)

Проверка форсунок на Ниве Шевроле направлена на оценку их производительности, равномерности подачи топлива по цилиндрам и герметичности. Основные методы включают стендовую диагностику (со снятием) и функциональные тесты непосредственно на двигателе с помощью диагностического оборудования. Ключевые параметры: производительность (объем топлива за единицу времени), форма факела распыла, сопротивление обмотки (11-15 Ом) и отсутствие подтеков после отключения.

Стендовая проверка дает максимальную точность, оценивая все параметры под давлением, имитирующим работу в двигателе. При проверке на автомобиле используется диагностический сканер для активации форсунок и анализа их работы через изменение оборотов двигателя (тест баланса) или измерения временных характеристик управляющих импульсов.

Необходимые инструменты и программы

Оборудование/Программы	Назначение
Диагностический сканер (ELM327, Scanmatic, DST-2M)	Активация форсунок, тест баланса, считывание кодов ошибок
Стенд для проверки форсунок	Точная оценка производительности, герметичности и распыла
Мультиметр	Замер сопротивления обмотки, проверка цепей управления
Компрессор/насос	Создание рабочего давления топлива на стенде
ПО: OpenDiag, Chevrolet Explorer	Управление исполнительными механизмами, расшифровка данных

Типовые коды ошибок и их расшифровка:

• P0201-P0204 - Обрыв/КЗ в цепи управления форсункой цилиндра 1-4. Причины: неисправность форсунки, обрыв проводки, проблемы ЭБУ.
• P0261-P0270 - Дисбаланс производительности форсунок или КЗ на массу/бортсеть. Причины: засорение, износ, проблемы с электропитанием.
• P0300 - Множественные пропуски воспламенения. Может указывать на: неравномерную подачу топлива форсунками.
• P0171/P0172 - Слишком бедная/богатая смесь. Возможно из-за: неверной производительности форсунок.

При обнаружении кодов, связанных с форсунками, последовательно проверяют сопротивление обмоток мультиметром, целостность проводки, сравнивают производительность на стенде или через тест баланса сканером. Отклонение в производительности более 10-15% между форсунками требует чистки или замены. Подтеки топлива после выключения указывают на потерю герметичности иглы.

Стирание кодов неисправностей из памяти ЭБУ

Стирание кодов ошибок из памяти электронного блока управления (ЭБУ) – обязательный этап после устранения неисправности на Chevrolet Niva. Процедура очищает журнал диагностики, обеспечивая корректную работу системы самодиагностики и предотвращая ложное срабатывание контрольной лампы Check Engine. Без удаления кодов ЭБУ продолжает учитывать старые ошибки при формировании текущих параметров работы двигателя.

Очистку выполняют только после успешного ремонта, так как удаление кодов до устранения причины приведёт к повторному появлению ошибки через несколько циклов работы двигателя. Процедура требует применения специализированных диагностических инструментов, хотя в отдельных случаях возможны альтернативные методы сброса.

Методы стирания кодов

• Диагностический сканер: Подключение через OBD-II разъём (расположен под панелью рулевой колонки) с использованием ПО (например, OpenDiag, Chevrolet Explorer). Алгоритм: чтение ошибок → устранение неполадок → выбор опции "Стереть коды".
• Отключение питания ЭБУ: Снятие минусовой клеммы АКБ на 10-15 минут. Недостаток: сбрасываются адаптивные параметры (обучение дросселя, холостого хода).
• Извлечение предохранителя: Удаление предохранителя цепи ЭБУ (обычно F5, F7 в монтажном блоке) на 3-5 минут. Требует предварительного изучения схемы электрооборудования.

Важные нюансы:

1. После стирания выполните тест-драйв (15-20 км) для проверки отсутствия повторного возникновения ошибок.
2. Некоторые коды (например, P0601, P1602) требуют перепрошивки ЭБУ – обычным сбросом не удаляются.
3. При использовании сканера убедитесь, что связь с ЭБУ стабильна – прерывание связи во время процедуры может вызвать сбои в работе контроллера.

Тип ошибки	Особенности стирания
Постоянные (Permanent)	Автоматически удаляются после 40 циклов прогрева без повторения ошибки
Случайные (Pending)	Стираются сканером или после 3 успешных циклов работы двигателя
Исторические (Stored)	Требуют принудительного удаления через диагностическое оборудование

Проверьте статус ошибок после очистки: раздел "Freeze Frame" в диагностической программе должен отображать актуальные данные. Если коды не стираются – возможны аппаратные неисправности ЭБУ (требуется диагностика на СТО).

Особенности диагностики систем ABS и SRS на Ниве-Шевроле

Диагностика ABS и SRS на Ниве-Шевроле отличается повышенной сложностью из-за строгих протоколов обмена данными и критичности этих систем для безопасности. Для доступа к блокам управления ABS/ESP и SRS (Airbag) требуется специализированное диагностическое оборудование с поддержкой протоколов KWP2000 (ISO 14230) и UDS (ISO 14229), а не только базового OBD-II. Неправильные манипуляции (например, отключение разъемов при включенном зажигании) могут спровоцировать ложные коды ошибок или даже повреждение компонентов.

Обязательным условием является предварительное считывание и сохранение кодов неисправностей перед любыми ремонтными работами (особенно связанными с подушками безопасности, датчиками удара или рулевой колонкой) и последующая очистка памяти ошибок после их устранения. Важно учитывать, что блоки SRS и ABS взаимосвязаны – неисправность в одной системе (например, датчика скорости колеса) может влиять на работу другой.

Ключевые этапы и требования

• Оборудование: Сканеры уровня Launch X-431, Autocom, Delphi DS150E или аналоги с ПО, поддерживающим модели Шевроле. Универсальные OBD-адаптеры (ELM327) часто недостаточны для глубокой диагностики SRS и функций ABS (активация насоса, считывание данных датчиков в реальном времени).
• Безопасность:
  • Перед работами с SRS обязательно отсоединить клемму АКБ и выждать 10-15 минут для разряда накопителя энергии подушки.
  • Не подавать напряжение на разъемы подушек напрямую.
  • При диагностике ABS избегать резкого снятия разъемов с датчиков колес при включенном зажигании.
• Данные: Помимо кодов ошибок, критически важно анализировать параметры в реальном времени:
  • ABS: Скорость вращения каждого колеса, состояние датчиков, напряжение насоса, статус переключателя стоп-сигнала.
  • SRS: Сопротивление пиропатронов, статус датчиков удара, состояние контактов рулевой колонки (clockspring).
• Расшифровка кодов: Коды систем ABS (начинаются обычно с C) и SRS (начинаются с B) требуют использования специализированных баз данных или мануалов для конкретного года выпуска и модели, так как их значение может отличаться от общестандартных OBD-кодов. Примеры:

  Код	Система	Вероятная причина
  C0040	ABS	Неисправность датчика скорости правого переднего колеса (обрыв, замыкание, загрязнение)
  B0013	SRS	Низкое сопротивление или обрыв цепи подушки безопасности переднего пассажира
  C0550	ABS/ESP	Неисправность модуля ESP (электронного блока управления)
  B1000	SRS	Неисправность блока управления SRS (требуется замена/перепрошивка)

• Адаптация: После замены компонентов (датчиков ABS, блока управления, рулевой колонки с контактом подушки) часто требуется процедура адаптации/калибровки через сканер (например, обнуление угла поворота руля для ESP, обучение датчиков).

Оценка состояния аккумулятора и генератора

Аккумулятор обеспечивает пуск двигателя и питание систем при неработающем моторе, а генератор поддерживает заряд АКБ и питание электрооборудования во время движения. Стабильность их работы напрямую влияет на бесперебойность эксплуатации автомобиля. Диагностика включает инструментальные замеры напряжения, тока и визуальный осмотр компонентов.

Проверка выполняется мультиметром, нагрузочной вилкой или сканером для мониторинга параметров в реальном времени. Ключевые этапы: замер напряжения на клеммах АКБ без нагрузки и под нагрузкой, оценка выходного напряжения генератора на разных оборотах двигателя, проверка тока утечки и целостности цепи заряда.

Ключевые параметры и методы проверки

Параметр	Условия замера	Норма	Отклонение
Напряжение АКБ (холостой ход)	Двигатель выключен, зажигание OFF	12.5–12.7 В	<12.4 В – разряд, >12.8 В – перезаряд
Напряжение АКБ под нагрузкой	Нагрузочная вилка (150–200 А, 5–10 сек)	>9.5 В	<9.5 В – износ или сульфатация АКБ
Напряжение генератора	Двигатель на ХХ (2000 об/мин), фары ON	13.8–14.5 В	<13.8 В – недозаряд, >14.7 В – перезаряд
Ток утечки	Двигатель OFF, зажигание OFF	<50 мА	>100 мА – КЗ в цепи

Дополнительные проверки:

• Визуальный осмотр: окисление клемм, повреждение корпуса АКБ, трещины на ремне генератора, следы электролита.
• Контроль натяжения ремня генератора: прогиб 10–15 мм при усилии 10 кгс.
• Проверка диодного моста: падение напряжения между клеммой B+ генератора и АКБ не должно превышать 0.5 В.

Использование диагностического сканера:

1. Считать параметр "Напряжение бортовой сети" (должно соответствовать данным мультиметра).
2. Проверить ошибки типа:
   • P0562 – Низкое напряжение системы
   • P0620 – Неисправность цепи генератора
   • P0650 – Ошибка цепи контроля лампы заряда
3. Проанализировать график напряжения при увеличении нагрузки (включение фар, обогрева).

Диагностика датчика кислорода (лямбда-зонд)

Диагностика лямбда-зонда на Ниве Шевроле является ключевой процедурой для оценки состояния системы управления двигателем и соблюдения экологических норм. Она включает в себя как компьютерную диагностику для считывания кодов ошибок и анализа данных в реальном времени, так и инструментальную проверку цепей питания, сигнала и сопротивления нагревательного элемента датчика. Основное внимание уделяется корректности сигнала кислородного датчика и его влиянию на качество топливно-воздушной смеси.

Характерными признаками неисправности лямбда-зонда могут служить: повышенный расход топлива, неустойчивая работа двигателя на холостом ходу, потеря динамики, рывки при движении, а также загорание контрольной лампы "Check Engine" на приборной панели. Часто неисправный датчик приводит к некорректной работе каталитического нейтрализатора.

Расшифровка кодов ошибок лямбда-зонда

Сканер OBD-II выявляет неисправности лямбда-зонда, присваивая им стандартные коды серии P013X. Вот основные из них:

Код ошибки	Описание неисправности
P0130	Неисправность цепи датчика кислорода 1, банк 1 (Низкое качество сигнала или обрыв)
P0131	Низкий уровень сигнала датчика кислорода 1, банк 1
P0132	Высокий уровень сигнала датчика кислорода 1, банк 1
P0133	Медленный отклик датчика кислорода 1, банк 1
P0134	Отсутствие активности датчика кислорода 1, банк 1 (Обрыв или короткое замыкание)
P0135	Неисправность цепи нагревателя датчика кислорода 1, банк 1
P0136	Неисправность цепи датчика кислорода 2, банк 1 (Датчик после катализатора)

Коды P0130-P0134 указывают на проблемы с сигналом основного датчика (перед катализатором), P0135 - на неисправность его нагревателя, а P0136 - на проблемы с диагностическим датчиком после катализатора.

Необходимые программы и оборудование:

• Сканер OBD-II/EOBD: Motor-Tester, Scanmatic, AUTOSCAN, OpenDiag (специализированное ПО для ВАЗ/Шевроле)
• Мультиметр (для проверки напряжений и сопротивлений)
• Осциллограф (для анализа формы и скорости изменения сигнала датчика)
• Источник стабильного опорного напряжения (для имитации сигналов)

Порядок проведения диагностики:

1. Прогреть двигатель до рабочей температуры.
2. Подключить диагностический сканер к разъему OBD-II.
3. Считать сохраненные коды ошибок и стереть их.
4. Запустить двигатель и просмотреть параметры работы лямбда-зонда в реальном времени (Lambda, Напряжение датчика O2).
5. Проанализировать график сигнала: исправный датчик должен генерировать колебания напряжения в диапазоне 0.1-0.9 В с частотой не менее 8 раз за 10 секунд.
6. Проверить мультиметром:
   • Напряжение питания нагревателя (12 В при включенном зажигании).
   • Сопротивление нагревательного элемента (обычно 2-15 Ом).
   • Наличие опорного напряжения на сигнальном проводе (0.45 В при отключенном разъеме).
7. Проверить осциллографом форму сигнала и скорость переключения датчика при изменении оборотов двигателя.
8. Визуально осмотреть датчик и проводку на предмет механических повреждений, коррозии контактов.

Проверка исправности топливного насоса

Проверка начинается с определения наличия питания на разъеме топливного насоса при включении зажигания. Для этого используют мультиметр: один щуп подключают к положительному контакту разъема насоса, второй – к массе автомобиля. Отсутствие напряжения 12В указывает на проблемы в цепи питания (предохранитель, реле, проводка).

Следующий этап – измерение давления в топливной рампе. К штуцеру рампы подключают манометр, фиксируют показания при включении зажигания, на холостом ходу и при перегазовке. Падение давления ниже нормы (2.8-3.2 бар для инжекторных двигателей Нива Шевроле) или его отсутствие свидетельствует о неисправности насоса, регулятора давления или засорении фильтра.

Диагностические процедуры и интерпретация

Дополнительные методы проверки:

• Акустический контроль: При включении зажигания должен быть слышен кратковременный гул работающего насоса (2-3 секунды). Отсутствие звука – признак отказа насоса или обрыва питания.
• Проверка производительности: Отсоединение топливного шланга с подающей магистрали и направление его в безопасную емкость. Кратковременное включение зажигания должно вызвать мощную струю топлива.
• Замер сопротивления обмотки: Снятие разъема насоса и измерение сопротивления между контактами питания мультиметром. Значение, близкое к нулю (КЗ) или бесконечности (обрыв), требует замены насоса.

Распространенные коды ошибок (OBD-II), связанные с топливным насосом:

Код ошибки	Описание	Возможные причины
P0230	Неисправность цепи топливного насоса	Обрыв/КЗ проводки, неисправное реле, плохая масса, вышел из строя сам насос
P0087	Давление в топливной рампе слишком низкое	Слабый насос, забитый топливный фильтр, неисправный регулятор давления, утечка топлива

Важно учитывать, что код P0087 может также указывать на проблемы с регулятором давления или засорение фильтра. Окончательный вывод о состоянии насоса делают после комплексной проверки давления, производительности и потребляемого тока.

Ведение журнала диагностики для отслеживания неисправностей

Систематическая фиксация результатов диагностики в журнале позволяет анализировать историю неисправностей, выявлять повторяющиеся проблемы и отслеживать эффективность ремонтов. Для Нивы Шевроле это особенно важно из-за специфики электронных систем управления двигателем, АБС и трансмиссией, где ошибки могут носить плавающий характер.

Журнал должен содержать минимум: дату проверки, пробег автомобиля, использованное ПО/адаптер, коды ошибок (включая стертые), параметры работы датчиков в момент сканирования, выполненные действия (сброс, замена компонентов). Обязательно отмечайте условия возникновения сбоев (холодный пуск, высокая скорость и т.д.).

Ключевые элементы журнала

Эффективный формат включает табличную часть для кодов и динамических данных, а также текстовые заметки:

Дата	Пробег (км)	Код ошибки	Статус	Критические параметры
15.05.2024	84320	Р0300	Активна	Короткие коррекции ТВС: +12%
20.05.2024	84700	Р0172	Стерта	ДК1: 0.12V, ДК2: 0.84V

Правила ведения:

• Фиксируйте даже устранённые ошибки – они помогают в анализе рецидивов
• Добавляйте скриншоты графиков сканера при сложных неисправностях
• Отмечайте версию прошивки ЭБУ (находится в данных сканирования)

При расшифровке кодов учитывайте контекст из предыдущих записей: например, ошибка Р0441 (неисправность системы вентиляции) после многократных Р0172 (богатая смесь) указывает на взаимосвязь проблем. Современные диагностические программы (например, OpenDiag, Chevrolet Explorer) позволяют экспортировать логи проверок – используйте эту функцию для автоматизации журнала.

Список источников

Для подготовки статьи о диагностике LADA 4x4 (Нива Шевроле) использовались специализированные технические материалы, официальная документация и практические руководства. Основное внимание уделялось актуальным процедурам, распространенным кодам ошибок и особенностям работы с диагностическим оборудованием.

Ниже приведены ключевые источники, содержащие проверенную информацию по устройству систем управления двигателем, трансмиссией и электрооборудованием данной модели. Данные были сверены с техническими регламентами и экспертными рекомендациями.

Техническая документация и руководства

• Официальное руководство по ремонту и обслуживанию LADA 4x4 (Нива Шевроле) от АО "АвтоВАЗ"
• Сервисные бюллетени TSB (Technical Service Bulletins) для моделей 2123, 2131
• Схемы электрооборудования LADA 4x4 с описанием контроллеров ЭСУД (GM ISUZU, BOSCH M154)
• Протоколы диагностики OBD-II/EOBD: SAE J1979, ISO 15765-4

Специализированные ресурсы

• Базы данных кодов ошибок ЭБУ GM E83, М73 для двигателей Z18XE, Z22SE
• Инструкции ПО ELM327-compatible: OpenDiag, Chevrolet Explorer, ScanMaster
• Форумы технических специалистов дилерских центров LADA (архивы обсуждений)
• Методические рекомендации по диагностике ABS Bosch 8.0 и блоков Airbag

Видео: ПРОПАЛА МОЩНОСТЬ НИВА ШЕВРОЛЕ


• Сканеры и адаптеры для диагностики автомобилей ВАЗ

• Honda FR-V - обзор модели, технические характеристики, отзывы владельцев

• Stels 450 Enduro - Мощь в лёгком формате
