Диагностика топливных систем - методы, неисправности и советы
Статья обновлена: 18.08.2025

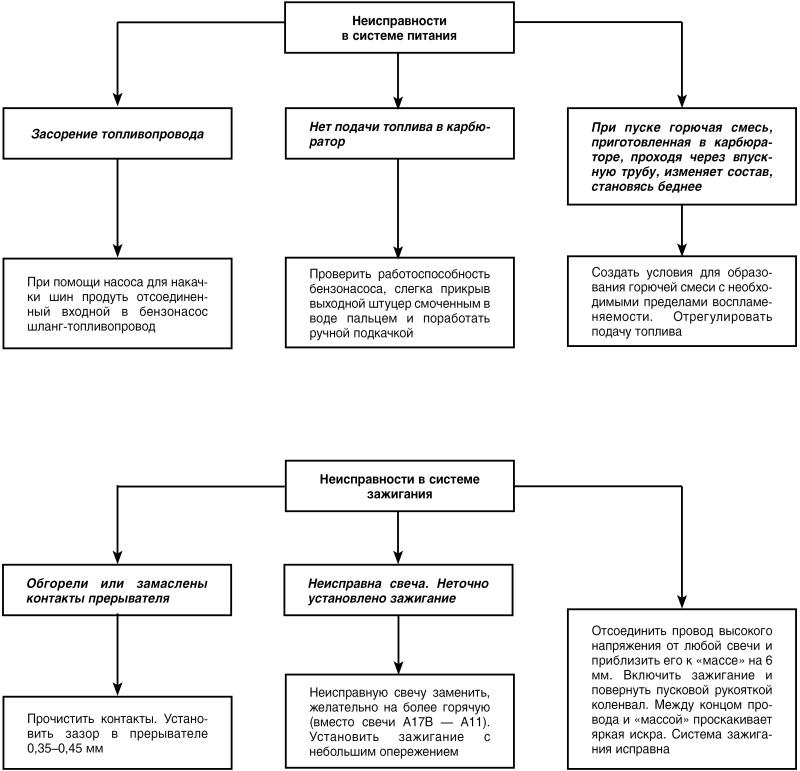

Исправная работа топливной системы критически важна для эффективности, мощности и экологичности двигателя современного автомобиля.
Своевременная диагностика позволяет точно определить причины неполадок: от снижения динамики и повышенного расхода топлива до затрудненного пуска и неустойчивой работы силового агрегата.
Процедура требует специального оборудования, понимания конструкции различных типов систем (карбюраторных, инжекторных, дизельных) и строгого соблюдения мер безопасности при работе с горючими материалами.
Профессиональное выявление неисправностей на ранней стадии предотвращает дорогостоящий ремонт и гарантирует стабильную работу транспортного средства в любых условиях эксплуатации.
Подготовка автомобиля к проверке топливной аппаратуры
Перед началом диагностических работ необходимо убедиться в безопасности проведения процедур. Автомобиль устанавливается на ровную поверхность в хорошо проветриваемом помещении или на открытом воздухе, исключая риск возгорания из-за паров топлива. Обязательно отсоедините отрицательную клемму аккумуляторной батареи для предотвращения короткого замыкания или случайного запуска двигателя.
Снизьте давление в топливной системе через специальный клапан на топливной рампе (для инжекторных двигателей), предварительно накрыв его ветошью для впитывания бензина или дизтоплива. Для карбюраторных моделей отключите подачу горючего и выработайте остатки из поплавковой камеры. Убедитесь в наличии доступа к ключевым компонентам: топливному фильтру, насосу, форсункам и магистралям.
Ключевые этапы подготовки
- Визуальный осмотр: Проверка целостности топливных шлангов, отсутствие подтёков на соединениях, коррозии на рампе и баке.
- Доступ к диагностическим разъёмам: Обеспечьте свободный доступ к OBD-II порту (для электронных систем) и контактам топливного насоса.
- Чистота рабочих зон: Удалите загрязнения вокруг топливной крышки, рампы и форсунок для предотвращения попадания мусора в систему.
| Тип двигателя | Особенности сброса давления | Риски при нарушении этапа |
|---|---|---|
| Инжекторный (бензин/дизель) | Использование клапана Шредера на рампе, слив топлива в герметичную ёмкость | Разгерметизация магистралей, ожоги топливной струёй |
| Карбюраторный | Отсоединение топливоподающего шланга, ручная прокачка механического насоса | Затопление цилиндров, возгорание |
- Проверьте уровень и качество топлива: Убедитесь, что бак заполнен минимум на ¼, отберите пробу горючего для анализа на наличие воды или примесей.
- Подготовьте измерительное оборудование: Манометр для замера давления в рампе, мультиметр для тестирования электропроводки, диагностический сканер.
- Обеспечьте освещение: Используйте переносную лампу для детального осмотра скрытых элементов системы под капотом и днищем.
Использование сканера для считывания ошибок по топливной системе
Подключение диагностического сканера к OBD-II разъему автомобиля позволяет получить доступ к кодам неисправностей (DTC), сохраненным в памяти ЭБУ двигателя. Эти коды указывают на конкретные проблемы в топливной системе, такие как отклонения давления, неисправности форсунок, датчиков или регуляторов. Сканер предоставляет точку старта для дальнейшей проверки, сокращая время на поиск неисправности "вслепую".
Современные сканеры отображают не только коды, но и расшифровки ошибок, что упрощает интерпретацию. Например, код P0087 указывает на низкое давление в топливной рампе, а P0171 – на обедненную смесь. Это сужает круг возможных причин: от отказа топливного насоса до загрязнения форсунок или утечек воздуха.
Порядок работы и анализ данных
- Подключение и инициализация: Активация сканера через разъем OBD-II, выбор блока управления двигателем (ECU).
- Считывание кодов: Запрос сохраненных постоянных и временных ошибок. Очистка старых кодов после ремонта для проверки результата.
- Анализ стоп-кадров (Freeze Frame): Просмотр параметров работы двигателя (обороты, нагрузка, температура) в момент регистрации ошибки.
| Код ошибки (DTC) | Типовая неисправность | Направление диагностики |
|---|---|---|
| P0190-P0193 | Неисправность датчика давления топлива | Проверка проводки, замер давления механическим манометром |
| P0172/P0175 | Слишком богатая смесь | Диагностика форсунок, датчика кислорода, давления регулятора |
| P0087 | Низкое давление в топливной рампе | Тест производительности насоса, замена фильтра, поиск утечек |
Дополнительные функции сканера: Мониторинг параметров в реальном времени (Live Data) – давление топлива, корректировки подачи топлива (Long-Term и Short-Term Fuel Trim), напряжение датчиков кислорода. Анализ этих данных помогает выявить скрытые проблемы, например, плавающие показания TRIM указывают на загрязнение форсунок.
Критические нюансы:
- Код указывает на симптом, а не на гарантированную причину. Ошибка P0300 (пропуски зажигания) может быть вызвана как неисправностью форсунки, так и проблемой зажигания.
- Проверяйте актуальность ПО сканера для работы с новыми моделями авто и корректной расшифровки кодов.
- Сочетайте данные сканера с механическими проверками (замер давления, тест производительности насоса).
Измерение давления в топливной рампе: практические методики
Измерение давления в топливной рампе – обязательная процедура при диагностике систем с непосредственным впрыском (GDI) и распределенным впрыском. Недостаточное или избыточное давление напрямую влияет на работу двигателя: вызывает обеднение смеси, пропуски зажигания, жесткую работу или повышенный расход топлива.
Точные замеры требуют специализированного оборудования и соблюдения последовательности действий. Игнорирование стандартных методик приводит к ложным выводам и неэффективному ремонту, что увеличивает затраты времени и ресурсов.
Этапы проведения замеров
Необходимое оборудование:
- Манометр с диапазоном до 10 бар (для бензиновых ДВС) и переходниками под конкретную модель рампы
- Защитные очки и перчатки
- Чистая ветошь для удаления остатков топлива
- Диагностический сканер для принудительной активации бензонасоса
Последовательность работ:
- Сбросьте остаточное давление в системе через специальный клапан рампы (при наличии) или предохранительный штуцер
- Установите переходник манометра в посадочное место датчика давления или штатный штуцер. Убедитесь в герметичности соединения
- Включите зажигание для запуска топливного насоса (при отсутствии сканера). Фиксируйте показания:
- Напряжение насоса: 3-7 бар для классического впрыска, 15-20 бар для GDI
- Скорость роста давления (норма: достижение рабочего значения за 2-3 секунды)
- Запустите двигатель, сравните показатели на холостом ходу и при 2500-3000 об/мин
- Проверьте реакцию системы на нагрузку: резко нажмите педаль газа, отслеживая колебания стрелки манометра
Критерии оценки результатов:
| Показание манометра | Возможные причины |
|---|---|
| Давление ниже нормы | Износ топливного насоса, засорение фильтра, неисправность регулятора давления, утечки в магистралях |
| Давление выше нормы | Заклинивание регулятора давления, неисправность обратного клапана насоса, залом возвратной магистрали |
| Медленный рост давления | Завоздушивание системы, низкая производительность насоса, забитый топливный фильтр |
| Скачки давления под нагрузкой | Загрязнение сетки насоса, неисправность ДПДЗ, проблемы с ЭБУ двигателя |
Ключевые рекомендации: Всегда сверяйтесь с техническими параметрами производителя для конкретной модели авто. Замеряйте давление на холодном двигателе – разогретое топливо искажает показания. При выявлении отклонений проверяйте сопутствующие системы: напряжение на насосе, состояние проводки и реле.
Проверка производительности топливного насоса мультиметром
Основной задачей является измерение электрических параметров насоса для оценки его работоспособности. Проверка выполняется при включенном зажигании или во время работы двигателя с акцентом на напряжение питания и сопротивление обмоток. Муфтиметр переключается в соответствующие режимы измерений для снятия точных показаний.
Ключевые точки контроля – клеммы насоса и цепь управления. Предварительно убедитесь в исправности предохранителей и реле топливной системы. Подключение щупов мультиметра требует соблюдения полярности и надежного контакта с разъемами.
Порядок проверки
Измерение напряжения питания:
- Отсоедините разъем топливного насоса
- Включите зажигание (без запуска двигателя)
- Подсоедините щупы мультиметра к силовым контактам разъема
- Сравните показания с нормой производителя (обычно 12±0.5В)
Проверка сопротивления обмотки:
- Отключите питание насоса
- Установите мультиметр в режим Ω (Омы)
- Подключите щупы к клеммам насоса
- Сравните результат с паспортными данными (типовой диапазон 0.5-3 Ом)
| Параметр | Нормальное значение | Отклонение |
| Напряжение питания | 12±0.5В | Проблемы в цепи питания |
| Сопротивление обмотки | 0.5-3 Ом* | Обрыв или межвитковое замыкание |
*Точные значения уточняйте в технической документации ТС
Интерпретация результатов: Отклонение напряжения указывает на неисправности проводки, реле или ЭБУ. Бесконечное сопротивление свидетельствует об обрыве обмотки, а аномально низкое – о коротком замыкании. Показания в норме при отсутствующей подаче топлива требуют проверки механической части насоса и давления в рампе.
Диагностика топливных форсунок на стенде и без демонтажа
Диагностика топливных форсунок – критически важный этап обслуживания системы впрыска. От их состояния зависят расход топлива, экологические показатели и стабильность работы двигателя. Неисправности проявляются троением, потерей мощности, ошибками по обеднению/обогащению смеси.
Существует два подхода к проверке: без демонтажа (на двигателе) и на специальном стенде после снятия. Первый метод быстрее и дешевле, второй – точнее и информативнее. Выбор зависит от сложности случая и доступного оборудования.
Методы диагностики
Без демонтажа:
- Анализ параметров ЭБУ: Сканирование ошибок (P0200-P0304), проверка корректировок топливоподачи (LTFT/STFT).
- Тест баланса форсунок: Замер падения давления в рампе при поочередной активации форсунок. Разница >10-15% указывает на проблему.
- Прослушивание: Контроль щелчков срабатывания пьезоэлемента/соленоида стетоскопом.
- Осциллографирование: Анализ формы и длительности управляющего сигнала, сопротивления обмотки (норма: 12-16 Ом для низкоомных, 2-5 Ом для высокоомных).
На стенде:
- Демонтаж рампы с форсунками, установка на тестовый стенд.
- Проверка герметичности под давлением (утечка < 1-2 капли/мин).
- Измерение производительности (объем топлива за цикл) для каждой форсунки. Допустимое отклонение: ±5%.
- Оценка качества распыла: факел должен быть конусообразным, без струй и капель.
- Тест на остаточное давление (зависание иглы).
| Критерий | Без демонтажа | На стенде |
|---|---|---|
| Точность | Ориентировочная | Высокая |
| Выявление засоров | Косвенно | Прямо |
| Оценка распыла | Невозможна | Детальная |
| Время проверки | 15-30 мин | 1-2 часа |
Советы специалистов:
- Начинайте с компьютерной диагностики и теста баланса – они выявляют 70% неисправностей.
- При замене форсунок используйте новые уплотнения и динамометрический ключ для затяжки.
- Чистка ультразвуком на стенде эффективна только при умеренном загрязнении. При износе механических частей – только замена.
- Проверяйте давление в топливной рампе перед диагностикой форсунок: низкое давление имитирует их неисправность.
Выявление утечек топлива в магистралях и соединениях
Обнаружение утечек требует системного подхода, начиная с визуального осмотра топливных магистралей, форсунок, топливного насоса и мест соединений. Особое внимание уделяется участкам под высоким давлением в инжекторных системах, где даже микротрещины вызывают критичные потери. Используйте фонарь для проверки скрытых зон: под топливным баком, возле фильтров и регулятора давления.
Применяйте специализированные методы диагностики для скрытых дефектов: обработку соединений мыльным раствором для выявления пузырей, установку диагностических заглушек на рампе для проверки падения давления, ультрафиолетовые детекторы с добавлением красителя в топливо. Обязательна проверка на работающем двигателе и после остановки для отслеживания динамики утечек.
Ключевые этапы диагностики
- Визуально-тактильный контроль: поиск трещин, коррозии, следов топлива на трубках и хомутах
- Проверка давления: манометром в топливной рампе с фиксацией показателей при работе/заглушенном двигателе
- Акустическая диагностика: выявление шипящих звуков в зонах форсунок или соединений
- Контроль запаха: резкие запахи бензина/солярки в моторном отсеке или под днищем
| Тип утечки | Признаки | Метод подтверждения |
|---|---|---|
| Механические повреждения | Видимые капли, потёки, запах | Визуальный осмотр, бумажный тест |
| Деформация уплотнений | Падение давления после остановки ДВС | Замер манометром (удержание < 20 мин) |
| Микротрещины в трубках | Пятна без капель, запах при нагреве | УФ-краситель, подача давления 3-5 бар |
Важно: при работе с бензиновыми системами исключите источники открытого огня и обеспечьте вентиляцию. Для дизельных магистралей высокого давления (Common Rail) снижайте давление через сервисный клапан перед проверкой. Заменяйте повреждённые трубки только на оригинальные или специализированные армированные аналоги – стандартные топливные шланги недопустимы.
- Очистите диагностируемые участки от грязи
- Запустите двигатель для создания рабочего давления
- Нанесите мыльную эмульсию кистью на соединения
- Проверьте реакцию системы на нагрузку (резкие обороты)
- Контролируйте давление в течение 15 минут после остановки
Оценка состояния топливного фильтра по косвенным признакам
Прямая проверка топливного фильтра требует его демонтажа, что не всегда удобно при первичной диагностике. Опытные мастера анализируют косвенные симптомы, указывающие на критический уровень загрязнения или повреждения элемента.
Нарушение фильтрации проявляется характерными сбоями в работе двигателя. Важно исключить другие возможные причины неисправностей (топливный насос, форсунки, датчики) перед принятием решения о замене фильтра.
Ключевые косвенные признаки засорения
- Неустойчивая работа на холостом ходу: Двигатель "троит", обороты плавают, возможна вибрация.
- Провалы мощности при нагрузке: Автомобиль дергается при резком нажатии педали газа, разгон становится вялым, особенно на подъемах или с грузом.
- Затрудненный запуск: Двигатель долго крутит стартером перед запуском, проблема усугубляется при низких температурах.
- Повышенный расход топлива: ЭБУ пытается компенсировать нехватку топлива увеличением времени впрыска.
- Потеря максимальной скорости: Автомобиль не развивает привычную максимальную скорость.
Интерпретация симптомов и важные нюансы
Связь с топливной системой: Перечисленные признаки могут указывать и на иные неполадки. Например, троение вызывает также неисправность свечей зажигания, катушек или подсос воздуха. Провалы мощности характерны и для неисправного ТНВД или забитых форсунок.
Прогрессирование симптомов: Проблемы из-за грязного фильтра обычно нарастают постепенно. Внезапный отказ чаще связан с электрикой или механическим повреждением топливной магистрали/насоса.
Тип двигателя: Дизельные моторы особенно чувствительны к качеству топлива и состоянию фильтра. Засорение у них быстрее приводит к полной потере мощности и трудному запуску.
Проверочные действия перед заменой
- Замер давления топлива: Снижение давления в рампе (особенно под нагрузкой) - главный индикатор проблем с подачей, включая забитый фильтр.
- Анализ работы насоса: Характерное изменение звука работы бензонасоса (высокочастотный писк, гудение) при включении зажигания или под нагрузкой может указывать на его перегрузку из-за сопротивления фильтра.
- Визуальный осмотр (если доступен): Наличие темных подтеков топлива, сильная деформация корпуса или следы ржавчины/воды на прозрачных отстойниках (у некоторых моделей) - явные признаки проблемы.
| Симптом | Вероятная стадия засорения |
|---|---|
| Снижение приемистости, небольшой рост расхода | Начальная (фильтр забит частично) |
| Провалы при разгоне, плавающие холостые | Средняя (значительное сопротивление) |
| Трудный запуск, потеря мощности >30%, глохнет под нагрузкой | Критическая (фильтр почти не пропускает топливо) |
Рекомендация специалистов: При появлении комплекса указанных косвенных признаков и подтверждении падения давления в топливной рампе, замена фильтра является первоочередной и экономически оправданной мерой, независимо от регламентного срока его обслуживания.
Тестирование регулятора давления топлива: распространенные неполадки
Регулятор давления топлива (РДТ) играет критическую роль в поддержании стабильного давления в топливной рампе независимо от нагрузки двигателя и режимов работы. Его неисправности напрямую влияют на состав топливовоздушной смеси, что проявляется в виде перебоев работы мотора, повышенного расхода топлива или затрудненного пуска.
Диагностика РДТ включает проверку его механической целостности, герметичности клапанов и соответствия фактического давления в системе заводским параметрам. Для этого используют манометр, подключаемый к топливной рампе, и вакуумный насос для оценки реакции регулятора на разряжение.
Типовые неисправности регулятора давления топлива
Основные симптомы отказа РДТ:
- Переобогащение смеси: черный дым из выхлопа, залитые свечи, запах бензина
- Переобеднение смеси: провалы мощности, детонация, перегрев двигателя
- Неустойчивые обороты холостого хода и глохнущий двигатель
- Затрудненный запуск (особенно "на горячую")
- Повышенный расход топлива
Распространенные причины неполадок:
- Разрыв мембраны диафрагмы (топливо попадает в вакуумный шланг)
- Залипание перепускного клапана в открытом/закрытом положении
- Засорение топливных каналов или сетки фильтра
- Износ уплотнительных колец и прокладок (утечки топлива)
- Коррозия пружины калибровки давления
Параметры для диагностики:
| Состояние | Давление на холостом ходу | Давление при снятии вакуумного шланга | Остаточное давление после выключения |
|---|---|---|---|
| Исправный РДТ | Соответствует спецификации | Увеличивается на 0.3-0.7 бар | Держится >10 минут |
| Неисправный РДТ | Отклонение >15% от нормы | Не изменяется/скачет | Снижается мгновенно |
Важные нюансы проверки: Все замеры проводятся при рабочей температуре двигателя. Перед тестированием обязательна проверка состояния вакуумного шланга и обратной топливной магистрали. Падение остаточного давления может указывать и на негерметичность форсунок.
Проверка электропитания топливного насоса по схеме
Электропитание топливного насоса – критически важный параметр для запуска и стабильной работы двигателя. Поиск неисправностей начинают с изучения принципиальной схемы конкретной модели автомобиля для точного определения точек контроля напряжения, расположения реле, предохранителей и контактов.
Проверка выполняется методом "от простого к сложному": последовательно исключаются потенциальные причины отсутствия питания. Требуется мультиметр, контрольная лампа 12В и доступ к электронному каталогу проводки или сервисному руководству.
Последовательность диагностических операций
- Проверка предохранителя:
- Найдите предохранитель топливного насоса по схеме (часто обозначен "Fuel Pump" или "FP").
- Извлеките его и убедитесь в целостности нити визуально или тестером.
- Тестирование реле насоса:
- Обнаружьте реле в монтажном блоке согласно схеме.
- Подайте напряжение 12В на управляющие контакты катушки (используя схему распиновки).
- Проверьте мультиметром замыкание силовых контактов при срабатывании.
- Контроль напряжения на разъеме насоса:
- Отключите разъем питания топливного насоса (обычно расположен у топливного модуля).
- Включите зажигание (без запуска ДВС).
- Измерьте мультиметром напряжение между "+" проводом и массой на контактах разъема (должно быть ~12В в течение 2-5 сек).
- Проверка "массы":
- При выключенном зажигании прозвоните тестером провод "массы" разъема насоса до кузова автомобиля (сопротивление ≤ 1 Ом).
- Диагностика целостности цепи:
- Если напряжение на разъеме отсутствует, прозвоните провода от реле к насосу и от предохранителя к реле на обрыв.
- Проверьте сопротивление изоляции на КЗ к "массе".
Типовые неисправности и решения:
| Признак | Вероятная причина | Действие |
| Нет напряжения на разъеме насоса | Обрыв цепи, неисправное реле, коррозия контактов | Прозвон проводов, чистка клемм, замена реле |
| Напряжение < 11В при включении | Просадка из-за плохого контакта, окисление | Проверка соединений реле/предохранителя, зачистка |
| Напряжение есть, насос не работает | Неисправность самого насоса, обрыв "массы" | Контроль "массы", проверка насоса напрямую от АКБ |
Советы специалистов: Всегда сверяйтесь с актуальной схемой – расположение элементов может отличаться даже в рамках одного модельного ряда. При проверке напряжения на разъеме насоса учитывайте кратковременную активацию реле при включении зажигания. Используйте back-прокалывание проводов специальными иглами для измерений без повреждения изоляции. Проверяйте контакты реле на подгорание – даже исправная катушка не гарантирует проводимость силовых контактов.
Диагностика топливного насоса высокого давления (ТНВД) на дизеле
Проверка ТНВД начинается с анализа симптомов: затрудненный пуск двигателя, потеря мощности, рывки при разгоне, густой черный выхлоп или посторонние шумы (металлический стук, вой) из зоны насоса. Обязательно исключаются неисправности топливного фильтра, воздушного тракта, форсунок и системы управления двигателем перед фокусировкой на ТНВД.
Используются инструментальные методы: замер давления в магистралях специальным манометром на разных режимах работы мотора, оценка равномерности подачи топлива по цилиндрам на стенде, сканирование электронных систем (для насосов с электромагнитными клапанами или регуляторами) на наличие ошибок и анализ параметров в реальном времени (заданное/фактическое давление, корректировки).
Основные этапы диагностики и типичные неисправности
Ключевые диагностические процедуры:
- Замер давления в рампе: Сравнение фактического давления с нормативами производителя на холостом ходу, средних и высоких оборотах.
- Проверка производительности: Оценка объема топлива, подаваемого насосом за единицу времени (часто требует демонтажа и теста на спецстенде).
- Тест на утечки: Контроль герметичности плунжерных пар, клапанов и уплотнений (внутренние утечки снижают давление).
- Диагностика регулятора давления: Проверка электрических цепей (сопротивление, управляющие сигналы) и механической реакции клапана.
- Анализ работы ТНВД со сканером: Считывание кодов неисправностей, мониторинг показаний датчиков давления, корректировок топливоподачи.
Распространенные неисправности ТНВД и их проявления:
| Неисправность | Симптомы | Причина/Последствия |
|---|---|---|
| Износ плунжерных пар | Падение давления, трудный пуск, потеря мощности | Естественный износ, низкое качество топлива, вода в топливе |
| Неисправность регулятора давления | Плавающие обороты ХХ, провалы при нагрузке | Зависание клапана, обрыв/короткое замыкание обмотки |
| Износ подшипника вала привода | Гул, вой из насоса, вибрации | Выработка, недостаток смазки (масла в дизтопливе) |
| Зависание/закоксовка клапанов | Неравномерная работа двигателя, пропуски воспламенения | Загрязнение топлива, продукты старения смазки |
| Утечки топлива (наружные) | Запах солярки, мокрые пятна на насосе | Износ сальников, уплотнительных колец, трещины корпуса |
Советы специалистов:
- Используйте только качественное дизельное топливо и своевременно меняйте топливный фильтр (включая фильтр-отстойник при наличии).
- При первых признаках неисправности прекратите эксплуатацию – работа с неисправным ТНВД ускоряет износ и может повредить форсунки.
- Диагностику электронных компонентов (регуляторы, клапаны) начинайте с проверки питания, массы и целостности проводки.
- Помните: ремонт ТНВД (замена пар, клапанов) требует высокой точности и чистоты. Часто экономически целесообразнее замена насоса в сборе на восстановленный.
- После ремонта или замены ТНВД обязательно удалите воздух из топливной системы.
Анализ состояния дроссельной заслонки и датчиков подачи воздуха
Визуальный осмотр дроссельного узла начинается с проверки целостности воздуховодов и соединений на предмет трещин, разрывов или ослабления хомутов. Необходимо демонтировать корпус воздушного фильтра для оценки степени загрязнения заслонки: маслянистый налет, коксование или механические повреждения створки влияют на точность регулировки воздуха.
Электронная диагностика включает считывание параметров работы датчиков в реальном времени через сканер: показания абсолютного давления (MAP), массового расхода воздуха (MAF), положения дроссельной заслонки (TPS) и температуры впускного воздуха (IAT). Критически важны плавность изменения значений TPS при нажатии педали акселератора и соответствие показаний MAF/MAP нагрузке двигателя.
Методы выявления неисправностей
Основные процедуры тестирования:
- Проверка сопротивления TPS: Замер мультиметром при плавном открытии заслонки для выявления "провалов" в сигнале
- Тест MAF датчика: Сравнение показаний сканера при резком увеличении оборотов с эталонными значениями производителя
- Контроль адаптаций: Анализ корректировок топливоподачи (LTFT/STFT) при разной нагрузке для выявления паразитного подсоса воздуха
Распространенные дефекты и их симптомы:
| Компонент | Признак неисправности | Последствия |
|---|---|---|
| Загрязненная заслонка | Плавающие холостые обороты, задержка отклика на газ | Нестабильный запуск, повышенный расход топлива |
| Неисправный TPS | Рывки при разгоне, ошибки P0120-P0123 | Аварийный режим работы двигателя |
| Подсос воздуха | Бедная смесь, высокие LTFT (>10%) | Детонация, потеря мощности |
Советы по обслуживанию
- Чистку заслонки проводить спецсредствами без абразивных компонентов, избегая повреждения антифрикционного покрытия
- После установки TPS выполнять процедуру адаптации нуля через диагностическое оборудование
- При замене MAF датчика устанавливать оригинальные компоненты или сертифицированные аналоги
- Контролировать состояние системы вентиляции картера – масляные пары основной источник загрязнения
Определение неисправностей датчика массового расхода воздуха (ДМРВ)
Некорректная работа ДМРВ проявляется характерными симптомами: нестабильный холостой ход, провалы мощности при резком нажатии педали акселератора, повышенный расход топлива, трудности с запуском двигателя или самопроизвольная остановка. В некоторых случаях на приборной панели загорается индикатор Check Engine с ошибками, связанными с низким/высоким сигналом датчика или обрывом цепи.
Диагностика начинается с анализа текущих параметров двигателя через диагностический сканер. Ключевые показатели включают реальные значения массового расхода воздуха (г/с или кг/ч) при разных режимах работы. Их сравнивают с эталонными данными для конкретной модели двигателя. Заниженные показатели указывают на недостаточный учет поступающего воздуха, завышенные – на перерасчет.
Методы проверки датчика
| Способ диагностики | Действия и интерпретация |
| Визуальный осмотр | Проверка целостности корпуса, состояния контактов разъема и воздуховода на наличие трещин или подсоса неучтенного воздуха |
| Отключение разъема | При отключенном ДМРВ работа двигателя улучшается – признак неисправности датчика (ЭБУ переходит на аварийные таблицы) |
| Тест мультиметром | Замер напряжения сигнального провода (для нитевых ДМРВ): 0.99–1.01В на новом датчике, >1.05В – износ |
| Осциллограф | Анализ формы сигнала и скорости отклика при резком открытии дросселя (должен плавно возрастать без провалов) |
Критические ошибки при диагностике:
- Игнорирование подсоса воздуха во впускном тракте до ДМРВ
- Проверка без учета температуры воздуха и атмосферного давления
- Чистка чувствительного элемента агрессивными средствами (ацетон, карбклинер)
Подтвержденная неисправность требует замены датчика. При установке нового ДМРВ обязательна адаптация через сканер (сброс адаптаций ЭБУ) и проверка динамических параметров в режиме реального времени.
Чистка инжекторов ультразвуком: когда необходима процедура
Ультразвуковая чистка инжекторов – высокоэффективный метод восстановления работоспособности топливных форсунок, применяемый при критическом уровне загрязнений, которые не удается устранить стандартными промывками в составе топлива ("мягкими" или "жесткими"). Процедура заключается в погружении демонтированных форсунок в специальную ванну с моющим раствором, где под воздействием ультразвуковых волн происходит кавитация – образование и схлопывание микроскопических пузырьков, разрушающих стойкие отложения лаков, смол и нагара на внутренних поверхностях и распылителях.
Основным показанием к проведению ультразвуковой чистки являются явные симптомы забитых форсунок, сохраняющиеся после профилактической промывки топливной системы. К таким симптомам относятся: нестабильный холостой ход (двигатель "троит"), провалы и рывки при разгоне, потеря мощности, повышенный расход топлива, затрудненный пуск, особенно "на горячую". Важно понимать, что метод требует демонтажа форсунок с двигателя, что увеличивает трудоемкость и стоимость работ по сравнению с "бессъемными" способами.
Ключевые ситуации для применения ультразвуковой чистки
- Высокий пробег без обслуживания: Рекомендуется для двигателей с пробегом свыше 80-100 тыс. км без предыдущей профессиональной чистки форсунок.
- Неэффективность химических промывок: Когда добавление очистителей в бак или промывка на стенде под давлением не дали ощутимого улучшения работы двигателя.
- Использование некачественного топлива: После длительной заправки на сомнительных АЗС, приведшей к интенсивному образованию смолистых отложений и лаков внутри форсунок.
- Визуально подтвержденное загрязнение: При осмотре демонтированных форсунок выявлены сильные отложения на фильтрах-сеточках, игле клапана или распылителе.
- Диагностика показала отклонения: Результаты проверки на стенде (проверка производительности, равномерности распыла, герметичности запорного клапана) выявили значительный разброс в производительности или дефект факела распыла.
Ограничения и важные нюансы: Ультразвук не применяется для форсунок с сильным механическим износом (изношенная игла, деформированный корпус) или неисправностями электрической части (обрыв/замыкание обмотки соленоида). Чрезмерно длительная или агрессивная ультразвуковая обработка может повредить внутренние уплотнения или полированные поверхности. Обязательным этапом после чистки является проверка форсунок на диагностическом стенде для контроля производительности, герметичности и качества распыла до их установки на двигатель.
Замена топливных форсунок: признаки критического износа
Критический износ топливных форсунок проявляется через устойчивые симптомы, игнорирование которых ведет к серьезным повреждениям двигателя. Нарушение формы факела распыла или полное засорение каналов провоцируют дисбаланс топливовоздушной смеси. Это отражается на работе силового агрегата даже при исправных датчиках и системе зажигания.
Продолжительная эксплуатация с неисправными форсунками вызывает детонацию, прогар клапанов или оплавление каталитического нейтрализатора. Своевременное выявление признаков износа позволяет избежать дорогостоящего ремонта сопутствующих узлов. Диагностика требует комплексного подхода, так как симптомы часто пересекаются с неполадками других систем.
Неопровержимые признаки необходимости замены
- Неустойчивый холостой ход – плавающие обороты, вибрации кузова или попытки двигателя заглохнуть на "нейтрали".
- Рывки и провалы мощности при разгоне, особенно заметные под нагрузкой (подъем, обгон).
- Повышенный расход топлива (до 15-30%) на фоне снижения динамики разгона.
- Запах бензина из выхлопа и черный дым – свидетельство неполного сгорания обогащенной смеси.
- Затрудненный пуск "на холодную" или "на горячую" из-за недостаточной подачи топлива или перелива.
- Ошибки двигателя: P0172 (богатая смесь), P0171 (бедная смесь), P0300-P0304 (пропуски воспламенения).
Критерии оценки состояния форсунок
| Параметр | Норма | Критическое отклонение |
| Производительность | Разброс ≤ 5% между цилиндрами | Разброс > 10%, "перелив" или "недолив" |
| Герметичность | Капля за 5-10 мин после отключения | Струйка или капля чаще 1 раза в минуту |
| Форма факела | Конусообразный равномерный туман | Струйки, неравномерные "плечи", капли |
Практические рекомендации
- Проводите диагностику на стенде: проверка производительности, герметичности и анализ формы распыла визуально обязательны.
- Заменяйте комплектом – установка одной новой форсунки в ряд изношенных усугубит дисбаланс.
- Используйте оригинальные уплотнительные кольца и фиксаторы – перекос при установке вызывает течь топливной рампы.
- После замены выполните адаптацию параметров двигателя через диагностическое оборудование.
- Избегайте дешевого топлива – абразивные примеси и смолы ускоряют износ распылителей в 3-5 раз.
Устранение воздушных пробок в топливной системе дизеля
Воздушные пробки нарушают герметичность топливной магистрали, препятствуя нормальной подаче солярки к ТНВД. Причинами часто становятся повреждения уплотнений, коррозия соединений или негерметичность фильтрующих элементов. Характерные симптомы включают трудный запуск двигателя, неустойчивую работу на холостом ходу и самопроизвольную остановку мотора.
Обнаружение зоны подсоса выполняется последовательной проверкой всех участков топливопровода визуально и с применением специальных тестов. Наиболее эффективны методы подачи избыточного давления (до 0.5 бар) в систему с контролем утечек мыльным раствором или диагностика вакуумметром при работающем двигателе.
Методы удаления воздуха
Стандартная последовательность для систем с ручной подкачкой:
- Заполнить топливный фильтр соляркой через центральное отверстие
- Прокачать насос ручной подкачки до появления плотной струи без пузырей
- Затянуть штуцеры "обратки" на форсунках с моментом 20-25 Н·м
Для сложных случаев применяют:
- Вакуумирование через диагностический штуцер ТНВД
- Принудительную прокачку электронасосом с контролем давления
- Обратную заливку топлива через магистраль "обратного" слива
| Тип системы | Критический параметр | Допустимое содержание воздуха |
| Common Rail | Давление в рампе | Не более 3% от объема |
| Насос-форсунки | Стабильность холостого хода | До 5% в магистрали низкого давления |
Профилактические меры: обязательная замена уплотнительных колец при сервисе фильтров, использование только вакуумированных топливных трубок, применение герметиков Loctite 574 на резьбовых соединениях. После ремонта системы контроль герметичности проводят пробной эксплуатацией под нагрузкой с замерами давления на выходе ТНВД.
Обслуживание топливного бака: удаление воды и загрязнений
Скопление воды и твердых частиц в топливном баке – распространенная причина неисправностей системы питания. Вода проникает через вентиляцию или конденсируется из воздуха при перепадах температур, а загрязнения (пыль, ржавчина, микрочастицы) попадают при заправке или образуются в результате коррозии внутренних стенок бака. Эти примеси ухудшают сгорание топлива, провоцируют коррозию форсунок и топливных магистралей, а в дизельных системах могут привести к выходу из строя прецизионных элементов ТНВД.
Регулярная очистка бака критически важна для стабильной работы двигателя, особенно при использовании некачественного топлива или длительном простое транспортного средства. Игнорирование процедуры ведет к засорению фильтров, падению мощности, рывкам при разгоне, затрудненному пуску и повышенному износу дорогостоящих компонентов.
Методы удаления примесей
Стандартная последовательность работ включает:
- Визуальный контроль и осадок: Снятие топливного модуля (или использование сервисного лючка) для оценки состояния бака и наличия отложений на дне.
- Слив отстоя: Удаление основного объема воды и загрязнений через сливную пробку (при наличии) или с помощью эжекторного насоса/шприца через топливозаборник.
- Механическая очистка:
- Промывка спецрастворами (очистители топливных систем) для растворения смол и отложений.
- Использование щеток на гибких держателях для труднодоступных зон (требует осторожности во избежание повреждений).
- Финишная очистка: Удаление остатков промывочной жидкости и взвесей сжатым воздухом или вакуумным оборудованием.
Специализированные технологии:
| Метод | Принцип действия | Применение |
|---|---|---|
| Ультразвуковая очистка | Воздействие высокочастотными волнами для отслоения загрязнений | Сложные случаи коррозии, стойкие отложения (бак демонтируется) |
| Топливные сепараторы | Центробежное разделение воды и тяжелых фракций в потоке топлива | Дизельные системы, профилактика в зонах с влажным климатом |
Ключевые рекомендации: Всегда заменяйте топливный фильтр после очистки бака. Используйте топливо с проверенным моющим пакетом присадок. Для предотвращения конденсации воды в холодный период поддерживайте бак максимально заполненным. Применяйте абсорбирующие водоотделители (типа "сорбционных носков") для дизельного топлива в условиях повышенной влажности.
Калибровка датчика положения педали акселератора после ремонта
Процедура калибровки обязательна после демонтажа или замены датчика положения педали акселератора (ДППА). Невыполнение приведёт к некорректной работе двигателя: плавающим оборотам, провалам при разгоне, аварийному режиму с ограничением мощности.
Калибровка синхронизирует электронный блок управления (ЭБУ) с диапазоном хода педали. Без неё ЭБУ получает искажённые сигналы о положении акселератора, что нарушает формирование топливно-воздушной смеси.
Порядок выполнения калибровки
- Заглушите двигатель и включите зажигание в положение "ON" (без запуска мотора).
- Плавно выжмите педаль акселератора до упора и удерживайте 3-5 секунд.
- Медленно отпустите педаль до исходного положения.
- Выключите зажигание на 10-15 секунд для сохранения параметров в память ЭБУ.
- Запустите двигатель и проверьте отсутствие ошибок (например, P2122, P2127) сканером.
Важные нюансы:
- Процедура требует строгого соблюдения временных интервалов
- На некоторых моделях авто нужны повторные циклы (2-3 раза)
- При использовании дилерского ПО калибровка активируется через меню "Электронные педали"
| Типичные ошибки | Последствия некорректной калибровки |
| Запоздалая реакция на педаль газа | Самопроизвольное повышение оборотов на холостом ходу |
| Рывки при плавном разгоне | Активация индикатора Check Engine |
| Отсутствие режима "кикдаун" | Потеря мощности свыше 3000 об/мин |
Совет: После калибровки выполните тестовую поездку с резкими ускорениями. При сохранении симптомов проверьте контакты разъёма ДППА и целостность проводки.
Адаптация дроссельного узла после чистки или замены
После механической чистки заслонки или установки нового дроссельного узла необходимо выполнить процедуру электронной адаптации. Без этого ЭБУ двигателя продолжает использовать старые калибровочные значения, что вызывает нестабильную работу: плавающие обороты холостого хода, провалы при нажатии педали газа или самопроизвольное изменение скорости вращения коленвала. Адаптация обучает блок управления новым параметрам нулевого положения и степени открытия заслонки.
Процедура требует соблюдения строгих условий: напряжение аккумулятора не ниже 12.5В, температура охлаждающей жидкости в диапазоне 70–99°C, выключенные потребители энергии (кондиционер, фары, обогревы), нейтральное положение АКПП или выжатое сцепление на МКПП. Ошибки по дросселю должны быть предварительно удалены, а зажигание включаться без запуска двигателя.
Методы выполнения адаптации
Через диагностическое оборудование – наиболее надежный способ. С использованием сканеров (Launch, Autocom, Delphi) или ПО (VCDS для VAG):
- Активация базовой установки дроссельной заслонки в разделе "Адаптации"
- Выбор канала "060" (для большинства авто) или соответствующего блоку управления
- Запуск процедуры при включенном зажигании
- Ожидание подтверждения "Адаптация OK"
Самообучение без приборов (на части моделей):
- Выключить зажигание на 10 секунд после прогрева двигателя
- Включить зажигание на 15 секунд (без запуска)
- Полностью выключить зажигание на 30 секунд
- Запустить двигатель и дать поработать на холостом ходу 5 минут
Важно: ручная методика работает не на всех авто и часто требует повторения цикла 3–5 раз.
| Симптом при неудачной адаптации | Возможная причина |
|---|---|
| Обороты "зависают" на 1500 об/мин | Не сброшены ошибки, низкое напряжение АКБ |
| Двигатель глохнет после запуска | Негерметичность впуска, неисправность РХХ |
| Скачки оборотов при прогреве | Неправильный угол положения дросселя |
Специалисты рекомендуют: всегда проверять фактические показатели угла открытия дросселя через диагностический сканер (должен быть 0% при отпущенной педали) и калибровку холостого хода после процедуры. При повторяющихся сбоях необходима проверка датчика положения дроссельной заслонки (ДПДЗ) и цепей его подключения.
Интерпретация показаний лямбда-зонда для оценки топливоподачи
Лямбда-зонд измеряет остаточный кислород в выхлопных газах, передавая сигнал напряжения (0.1–0.9 В) на ЭБУ двигателя. Нормальное значение при корректной топливоподаче – 0.45 В (±0.05 В) в режиме холостого хода. Колебания сигнала между 0.1 В (бедная смесь) и 0.9 В (богатая смесь) с частотой 1–2 Гц после прогрева свидетельствуют об исправности системы.
Стабильно высокое напряжение (0.7–0.9 В) указывает на переобогащение смеси из-за неисправностей: забитый воздушный фильтр, дефект регулятора давления топлива, "зависание" форсунок. Низкое напряжение (0.1–0.3 В) сигнализирует о бедной смеси: утечки воздуха во впуске, недостаточное давление топлива, засор форсунок или ошибки ДМРВ.
Диагностика неисправностей по динамике сигнала
- Медленный отклик (>4 сек) – загрязнение зонда сажей или свинцом, механические повреждения.
- Постоянное значение 0.45 В – обрыв цепи подогрева зонда, потеря чувствительности.
- Отсутствие колебаний при нагрузке – негерметичность выпускного коллектора перед зондом.
| Показания (В) | Состояние смеси | Возможные причины |
|---|---|---|
| 0.1–0.3 (стабильно) | Бедная | Утечки вакуума, низкое давление топлива, неисправность ДМРВ |
| 0.7–0.9 (стабильно) | Богатая | Течь форсунок, высокое давление в рампе, дефект датчика температуры ОЖ |
| 0.45 (без изменений) | Нейтральная (ошибка) | Неисправность цепи лямбда-зонда, обогревателя, обрыв сигнального провода |
Для точной интерпретации анализируйте данные сканера в режиме реального времени вместе с параметрами: короткосрочная и долгосрочная коррекция топливоподачи (STFT/LTFT), давление в топливной рампе, массовый расход воздуха. Разница в показаниях верхнего и нижнего зондов в системах с катализатором помогает выявить его разрушение – сближение сигналов указывает на потерю фильтрующей способности.
Проверка герметичности системы вентиляции топливного бака
Проверка герметичности системы вентиляции топливного бака – критически важная процедура для диагностики утечек паров топлива, влияющих на экологичность, производительность двигателя и корректную работу адсорбера. Нарушение целостности приводит к ошибкам по пропускам зажигания, повышенному расходу топлива и срабатыванию индикатора Check Engine.
Работы начинают с визуального осмотра шлангов, клапанов и соединений на наличие механических повреждений, следов топлива, трещин или разрывов. Особое внимание уделяют участкам возле хомутов, точкам перегиба и зонам контакта с кузовными элементами. Обязательно проверяют состояние крышки топливного бака и её уплотнителя.
Методы диагностики герметичности
Основные способы проверки включают:
- Дым-тест (наиболее эффективный): Специальный генератор дыма подключают к штуцеру системы вентиляции. Визуально отслеживают выход дыма через неплотности, используя УФ-краситель при необходимости для точной локализации микротрещин.
- Проверка давлением/разряжением: Манометром или вакуумметром создают избыточное давление/разряжение в системе (обычно 0.3-0.5 бар) и контролируют скорость падения. Быстрое снижение указывает на утечку.
- Сканирование ошибок: Анализ кодов неисправностей (часто P0440, P0442, P0455-P0457), указывающих на утечку в системе EVAP.
Типичные неисправности и их признаки:
| Симптом | Вероятная причина |
|---|---|
| Запах бензина в салоне/возле бака | Трещины шлангов, дефект крышки бака, коррозия магистралей |
| Плавание холостого хода, затруднённый пуск | Подсос воздуха через негерметичные соединения |
| Ошибки по системе EVAP | Нарушение целостности клапана продувки, сепаратора, адсорбера |
Советы специалистов:
- Перед тестированием убедитесь в чистоте и целостности крышки бака – её дефект вызывает 30% ошибок EVAP.
- При дым-тесте блокируйте клапан гравитационной вентиляции (если предусмотрен конструкцией).
- Проверяйте дренажные трубки сепаратора паров на засоры – конденсат может замёрзнуть зимой, создав избыточное давление.
- Используйте течеискатель с УФ-лампой при работе с системами, где визуальный доступ ограничен.
Профилактические меры для увеличения ресурса топливной системы
Регулярная замена топливного фильтра – обязательная процедура, предотвращающая попадание абразивных частиц в форсунки и насос. Интервалы замены определяются производителем, но в условиях низкого качества топлива их стоит сократить на 20-30%. Игнорирование ведет к падению давления, перегрузке насоса и обеднению смеси.
Использование топлива с рекомендованным октановым числом и проверенными присадками минимизирует образование смолистых отложений на клапанах и стенках топливной магистрали. Особенно критично для систем прямого впрыска (GDI), где нагар нарушает герметичность форсунок и форму факела распыла.
Ключевые правила эксплуатации
- Контроль уровня топлива – не допускайте работы с резерва менее ¼ бака. Охлаждение электробензонасоса происходит топливом, его недостаток вызывает перегрев и ускоренный износ.
- Сезонная обработка – применяйте очищающие составы для инжектора каждые 5-7 тыс. км пробега. Для систем Common Rail или GDI используйте специализированные жидкости, растворяющие твердые отложения.
- Герметичность системы – своевременно устраняйте подтеки в соединениях, заменяйте поврежденные уплотнители. Попадание воздуха вызывает обеднение смеси и коррозию компонентов.
Дополнительные меры
- Диагностика давления – замеряйте параметры на рампе при появлении симптомов неисправности (троение, затрудненный пуск). Отклонение более 10% от нормы – повод для углубленной проверки.
- Чистка топливного бака – при пробеге свыше 150 тыс. км удаляйте скопившийся шлам и воду. Используйте промывку сжатым воздухом или специальные моющие комплексы.
- Зимняя подготовка – для дизельных систем обязательна установка сезонных фильтров с влагоотделителем и применение антигелей до наступления морозов.
| Компонент | Рекомендуемая профилактика | Периодичность |
|---|---|---|
| Топливный насос | Чистка сетки грубой очистки | Каждые 60 тыс. км |
| Форсунки | Ультразвуковая чистка + калибровка | При снижении производительности >15% |
| Топливопроводы | Визуальный осмотр на коррозию | Каждое ТО |
Список источников
Для подготовки материала о диагностике топливных систем были использованы специализированные технические руководства и отраслевые издания. Акцент сделан на практические методики выявления неисправностей и рекомендации по обслуживанию современных систем впрыска.
Ниже представлены ключевые источники, содержащие актуальные данные по конструктивным особенностям топливных магистралей, диагностическим параметрам и стандартам ремонтных работ. Информация соответствует требованиям производителей автомобилей и нормам безопасности.
Техническая литература и стандарты
- Руководства по ремонту и обслуживанию ведущих автопроизводителей (VAG, BMW, Toyota)
- ГОСТ Р 53633-2009 "Двигатели внутреннего сгорания. Топливная аппаратура. Требования безопасности"
- Профессиональные пособия Bosch "Системы впрыска бензиновых двигателей"
Специализированные ресурсы
- База технических бюллетеней SAE International
- Журналы "Автосервис: практика и технологии"
- Материалы обучающих центров Autodata и Delphi
Экспертные материалы
- Методические рекомендации НИИ автомобильного транспорта
- Протоколы диагностического оборудования Autel MaxiSys
- Аналитические отчеты технического центра "Двигатель"
