Дифференциальный автомат - принцип работы и назначение

Статья обновлена: 18.08.2025

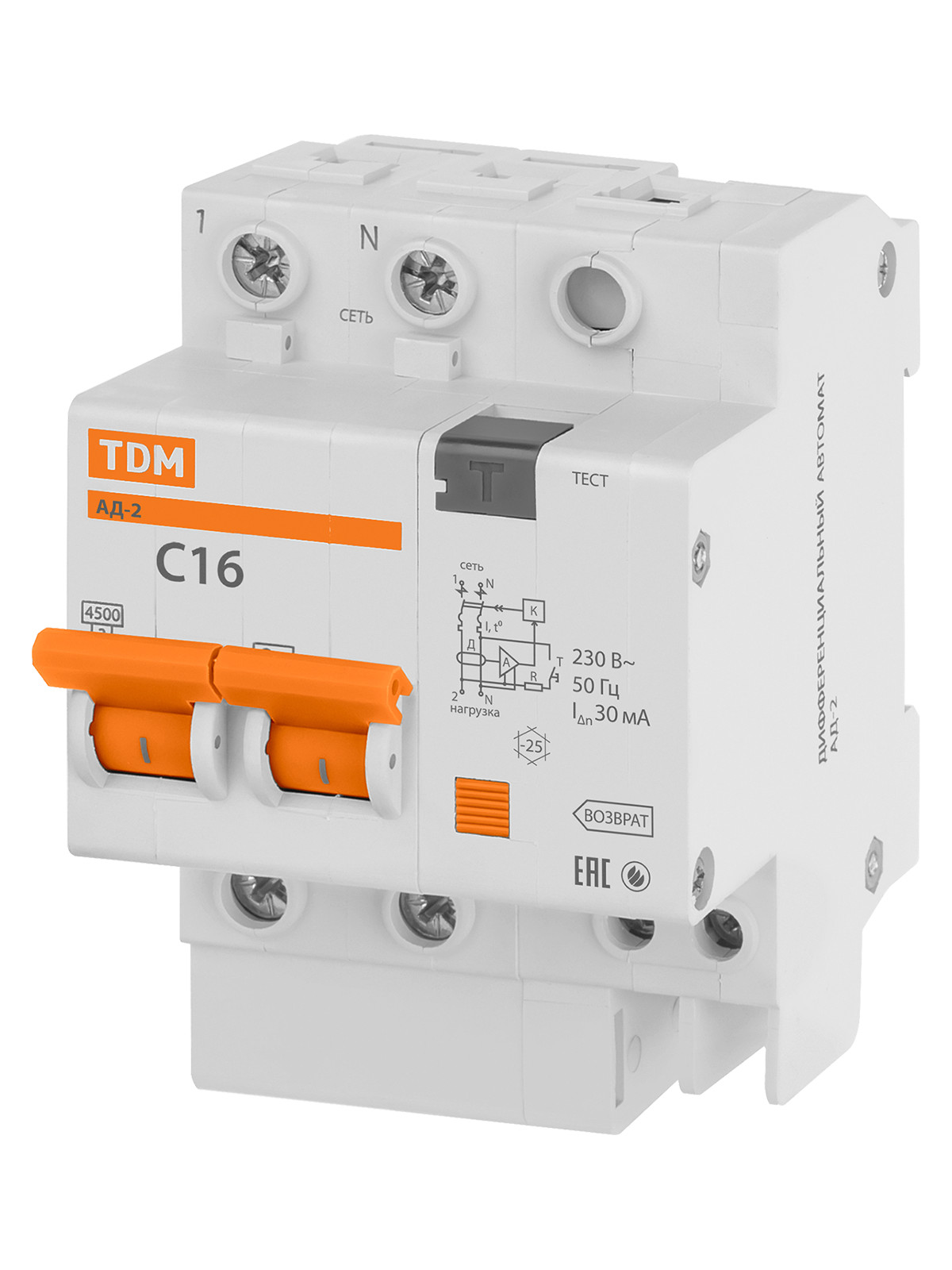

Дифференциальный автоматический выключатель – электромеханическое устройство, объединяющее функции защиты от сверхтоков и утечек на землю. Оно мгновенно обесточивает цепь при коротком замыкании, перегрузке или опасной разнице токов в проводниках.

Аппарат предотвращает поражение людей электрическим током, возгорание проводки и выход оборудования из строя. Его применение критически важно в современных электроустановках жилых, коммерческих и промышленных объектов.

Конструкция модуля обнаружения утечки тока

Сердцем узла защиты является тороидальный трансформатор (дифференциальный трансформатор тока), через кольцо которого проходят фазный и нулевой проводники. При нормальной работе векторная сумма токов равна нулю, что исключает наведение ЭДС во вторичной обмотке.

При возникновении тока утечки нарушается баланс магнитных потоков, что индуцирует напряжение на сигнальной обмотке. Это напряжение подаётся на электронную схему сравнения, где преобразуется и усиливается до уровня, достаточного для срабатывания механизма расцепления.

Ключевые компоненты модуля

Чувствительный элемент: Кольцевой магнитопровод с высокой магнитной проницаемостью (обычно нанокристаллический сплав или феррит)
Исполнительная обмотка: Катушка с 5000-10000 витков тонкого изолированного провода
Пороговый компаратор: Микросхема или дискретные элементы, анализирующие сигнал
Усилитель сигнала: Полупроводниковый каскад для повышения амплитуды импульса
Тест-кнопка: Искусственно создает дисбаланс токов для проверки работоспособности

Параметр	Характеристики
Чувствительность	10-500 мА (типовая 30 мА для бытовых сетей)
Время срабатывания	20-40 мс при номинальной утечке
Диапазон частот	50-60 Гц ± 10% для стандартных моделей

Электронная плата содержит фильтры помех для исключения ложных срабатываний от импульсных перенапряжений. Калибровка порога срабатывания выполняется прецизионными резисторами, а температурная компенсация обеспечивает стабильность характеристик в диапазоне -25°C...+60°C.

Критически важна гальваническая развязка между цепями измерения и силовыми контактами. Дополнительная защита от перегрузки по току реализована через плавкую вставку на плате, предотвращающую возгорание при КЗ во вторичных цепях.

Механизм электромагнитного расцепителя

Электромагнитный расцепитель реагирует на сверхтоки короткого замыкания, обеспечивая мгновенное отключение цепи. Принцип действия основан на взаимодействии магнитного поля катушки соленоида с подвижным сердечником при резком скачке силы тока.

При превышении порогового значения тока (обычно 3-20·I_н) электромагнитное поле усиливается настолько, что преодолевает сопротивление пружины и втягивает сердечник. Это движение механически передается на отключающий механизм автомата через рычажную систему.

Ключевые особенности

Характеристика	Описание
Время срабатывания	0.01-0.02 секунды
Чувствительность	Срабатывает только при коротком замыкании
Независимость	Не зависит от температуры среды

Конструктивные элементы включают:

Медная катушка соленоида, последовательно включенная в цепь
Подвижный ферромагнитный сердечник (якорь)
Возвратная пружина, удерживающая сердечник в исходном положении
Ударный механизм для передачи усилия на расцепляющую планку

Важно отметить, что данный механизм не реагирует на постепенный рост тока (перегрузки) – эту функцию выполняет тепловой расцепитель. Электромагнитный элемент гарантирует защиту от разрушительных последствий КЗ за счет исключительного быстродействия.

Тепловой расцепитель для защиты от перегрузки

Тепловой расцепитель срабатывает при превышении допустимого тока нагрузки в течение определенного времени. Его ключевой элемент – биметаллическая пластина, состоящая из двух металлических слоев с разными коэффициентами теплового расширения. При протекании сверхтока пластина нагревается и изгибается из-за неравномерного расширения материалов.

Изгиб биметаллической пластины механически воздействует на расцепляющий механизм автомата. Это приводит к размыканию силовых контактов и отключению защищаемой цепи. Время срабатывания зависит от величины перегрузки: чем выше ток, тем быстрее происходит нагрев и деформация пластины.

Особенности работы теплового расцепителя

Инерционность: Срабатывает с выдержкой времени, что исключает ложные отключения при кратковременных пусковых токах (например, при запуске электродвигателей).

Независимость от напряжения: Работает исключительно за счет теплового воздействия тока, сохраняя функциональность даже при обрыве нуля или падении напряжения сети.

Обратно-временная характеристика: Чем больше ток перегрузки, тем быстрее происходит отключение. Зависимость времени отключения от тока описывается кривыми (например, В, С, D).

Ключевые параметры

Номинальный ток (I_n)	Максимальный ток, который расцепитель может проводить неограниченно долго без срабатывания
Ток несрабатывания	1.13 × I_n – не вызывает отключения в течение ≥1 часа
Ток срабатывания	1.45 × I_n – вызывает отключение в течение <1 часа
Класс срабатывания	Определяет время отклика при перегрузке (класс 10 – до 10 сек, класс 20 – до 20 сек)

Совместная работа с другими модулями

В дифференциальном автомате тепловой расцепитель функционирует параллельно с двумя другими модулями:

Электромагнитный расцепитель: Обеспечивает мгновенное отключение при коротких замыканиях.
УЗО-модуль: Реагирует на токи утечки на землю.

Такая комбинация обеспечивает трехступенчатую защиту: от перегрузок, КЗ и поражения током.

Ключевые характеристики: номинальный ток и напряжение

Номинальный ток (I_n) определяет максимальную силу тока в амперах (А), которую дифавтомат способен пропускать длительное время без ложных срабатываний. Этот параметр подбирается в соответствии с нагрузкой защищаемой цепи и сечением проводки. Стандартные значения: 6А, 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А. Превышение этого значения вызывает тепловое отключение биметаллической пластины.

Номинальное напряжение указывает рабочее напряжение сети, для которой предназначен дифавтомат. Однофазные модели рассчитаны на 220-240В (переменный ток ~230В), трёхфазные – на 380-400В (~400В). Использование устройства при несоответствующем напряжении приводит к некорректной работе защиты и опасности пробоя изоляции.

Детали выбора параметров

При подборе учитывают:

Сечение кабеля: Номинал тока дифавтомата должен быть меньше или равен допустимому току проводки.
Тип нагрузки: Для приборов с высокими пусковыми токами (двигатели) выбирают характеристику срабатывания "C" или "D".
Сеть: Напряжение дифавтомата обязано соответствовать фазности сети (1/N/~230В или 3/N/~400В).

Параметр	Типичные значения	Важность
Номинальный ток (I_n)	16А, 25А, 32А, 40А	Защита от перегрузки и КЗ
Номинальное напряжение	230В AC, 400В AC	Безопасность и корректная работа УЗО-модуля

Параметр отключающего дифференциального тока (IΔn)

Значение IΔn определяет ток утечки, при котором дифавтомат гарантированно размыкает цепь. Этот параметр измеряется в миллиамперах (мА) и указывает на чувствительность защиты к дифференциальным токам (разнице токов в фазном и нулевом проводниках). От его величины напрямую зависит скорость срабатывания устройства при возникновении опасной утечки.

Выбор конкретного IΔn зависит от назначения защищаемой линии и требований безопасности. Устройства с низким IΔn (10-30 мА) обеспечивают защиту людей от поражения током, так как отключают питание до достижения опасных для организма значений. Автоматы с высоким IΔn (100-500 мА) применяются для предотвращения пожаров из-за повреждения изоляции или оборудования.

Классификация и применение по IΔn

6–10 мА: Высокочувствительные устройства для помещений с повышенной влажностью (ванные, бани) или детских комнат.
30 мА: Стандарт для розеточных групп, освещения и бытовых приборов в жилых помещениях (ГОСТ Р 50571.5.53).
100–300 мА: Защита вводных линий, электроустановок с протяженной проводкой или оборудованием, где допустимы кратковременные утечки.
500 мА: Промышленное применение для мощных установок с высокими естественными токами утечки.

При выборе учитывают естественные утечки сети: суммарный ток утечки всех потребителей в нормальном режиме не должен превышать 33% от IΔn дифавтомата. Для групповых линий применяют селективность по IΔn: вводное УЗО на 100-300 мА, групповые – на 30 мА.

Тип помещения	Рекомендуемый IΔn	Цель защиты
Ванная, подвалы, улица	10 мА	Защита человека в условиях повышенного риска
Жилые комнаты, кухня	30 мА	Стандартная защита людей и оборудования
Ввод в квартиру/дом	100–300 мА	Противопожарная защита + селективность

Классы срабатывания: AC, A, B – в чем отличия

Класс срабатывания дифференциального автоматического выключателя определяет характер утечки тока, на которую он реагирует. Это критически важный параметр, так как разные типы оборудования и условия эксплуатации создают различные по форме токи утечки.

Основные классы обозначаются символами AC, A и B. Их ключевое отличие заключается в способности детектировать определенные формы дифференциального тока (пульсирующий постоянный или переменный), что напрямую влияет на область применения устройства.

Характеристики классов и их применение

Класс AC (Alternating Current):
Реагирует только на синусоидальный переменный ток утечки. Подходит для стандартных бытовых цепей с резистивной или индуктивной нагрузкой (освещение, нагреватели, двигатели переменного тока). Наиболее распространенный и бюджетный вариант.
Класс A:
Обнаруживает как синусоидальный переменный ток, так и пульсирующий постоянный ток утечки. Необходим в цепях с электроникой, содержащей выпрямители и импульсные блоки питания (компьютеры, стиральные машины, посудомоечные машины, зарядные устройства, системы с регулировкой яркости света). Обязателен для розеточных групп и отдельных потребителей в современных домах и офисах.
Класс B:
Детектирует все формы токов утечки: переменный синусоидальный, пульсирующий постоянный, а также сглаженный постоянный ток. Применяется в промышленных установках с трехфазным оборудованием, частотными преобразователями, мощными выпрямителями (лифты, крупные вентиляционные системы, станки с ЧПУ, солнечные инверторы).

Неправильный выбор класса (например, установка AC там, где нужен A или B) может привести к нечувствительности устройства к реальной опасной утечке, создавая угрозу поражения током или пожара. Класс всегда указан на корпусе дифавтомата (обычно внутри прямоугольника).

Селективные модели и их маркировка S‑типа

Селективность (избирательность) защиты обеспечивает срабатывание только того автомата, который находится ближе всего к месту аварии, предотвращая отключение всей цепи. Это критически важно для многоуровневых электрощитов, где бессистемное обесточивание линий парализует работу критичного оборудования.

Дифференциальные автоматы S-типа (селективные) имеют специально увеличенную временную задержку (обычно 0.1–0.5 сек) перед отключением при утечке тока. Эта пауза позволяет нижестоящим УЗО или дифавтоматам без задержки устранить локальную неисправность, сохраняя питание остальных участков цепи.

Ключевые особенности и маркировка S‑типа

Модели с селективностью маркируются символом «S» на корпусе либо обозначаются как «тип S» в технической документации. Характерные отличия:

Значение номинального отключающего дифференциального тока (IΔn) – от 100 мА до 500 мА
Задержка срабатывания строго стандартизирована по ГОСТ Р МЭК 61008
Совместимость с нижестоящими устройствами классов AC и A

Параметр	Обычный дифавтомат	S‑тип
Задержка отключения	Мгновенно (≤0.04 сек)	0.1–0.5 сек
Маркировка	Без буквы / "G"	Четкая литеру "S"
Типовое применение	Конечные группы	Вводные линии

Важно: S‑автоматы всегда устанавливаются на верхних ступенях защиты (например, ввод в квартиру), а обычные дифавтоматы – на отходящих линиях (розетки, освещение). Такая иерархия гарантирует селективность даже при сложных авариях.

Схемы подключения дифференциального автоматического выключателя в однофазной сети 220В

Дифференциальный автомат в однофазной сети устанавливается для защиты от токов перегрузки, короткого замыкания и утечек на землю. Его подключение требует соблюдения полярности и правильной коммутации нулевого проводника. Вводное питание подводится исключительно к верхним клеммам устройства, обозначенным "L" (фаза) и "N" (ноль), что обеспечивает корректную работу внутренних расцепителей.

Проводники от выхода дифавтомата (нижние клеммы) распределяются по защищаемой линии. Защитный проводник PE подключается напрямую к шине заземления, минуя устройство, так как дифференциальная защита реагирует только на фазный и нулевой проводники. Нарушение этого правила приведет к ложным срабатываниям или отказу защиты.

Основные варианты подключения

Схема 1: Единая защита всей сети

Фаза и ноль от вводного щита → Верхние клеммы дифавтомата
Нижние клеммы → Нагрузка (розетки, освещение)
PE-проводник → Прямое соединение с шиной заземления

Преимущества: Простота, экономия места. Недостатки: Отключение всей сети при срабатывании.

Схема 2: Групповое разделение с селективностью

Вводной дифавтомат (100-300 мА) на входе
Групповые дифавтоматы (10-30 мА) на отдельных линиях
Нулевые шины разделяются для каждой группы

Результат: При утечке отключается только аварийная линия.

Параметр	Единая защита	Групповая защита
Чувствительность	30 мА	10-30 мА/группа
Селективность	Нет	Да
Ремонтопригодность	Низкая	Высокая

Критические ошибки:

Объединение нулей разных дифавтоматов → Ложные отключения
Подключение нагрузки к чужому N-проводнику → Некорректная работа УЗО-модуля
Подача фазы на нижнюю клемму → Повреждение электроники

Особенности монтажа в трёхфазных системах 380В

В трёхфазных сетях применяются четырёхполюсные или трёхполюсные дифавтоматы, где каждый полюс защищает отдельную фазу. Четвёртый полюс (при наличии) обеспечивает коммутацию нейтрального проводника. Номинальное напряжение устройства должно строго соответствовать 400В, а ток короткого замыкания – превышать расчётные значения сети. Подключение выполняется по схеме "сверху вниз": силовые кабели вводятся в верхние клеммы, а нагрузка подключается к нижним контактам.

Обязателен монтаж шины защитного заземления (PE) с отдельным проводником для каждого устройства. Нейтраль (N) подключается напрямую к дифавтомату через выделенную клемму, запрещено объединение N и PE после прибора. Сечение проводников рассчитывается исходя из нагрузки с запасом 20-25%, при этом фазные и нулевой провода должны иметь одинаковое сечение. Для групповых линий предпочтительно использовать диффавтоматы с селективностью (тип S).

Ключевые требования

Выбор типа корпуса: Только исполнение с маркировкой 3P+N или 4P для полного отключения всех проводников
Проверка характеристик: Уставка по току утечки не более 100мА для групповых цепей, 300мА для вводных устройств
Последовательность подключения: Фазы (L1, L2, L3) → соответствующие полюса, нулевой провод → клемма N
Тестирование: Обязательная проверка кнопкой "ТЕСТ" перед подачей напряжения и ежемесячно в процессе эксплуатации

Параметр	Требование	Ошибки монтажа
Сечение кабеля	≥ 2.5 мм² (медь)	Использование алюминиевых проводов
Распределение фаз	Равномерная нагрузка по L1-L3	Перекос фаз > 30%
Коммутация N-проводника	Через отдельный полюс	Совмещение нуля до дифавтомата

Комбинированная защита: КЗ + перегрузка + утечка

Дифференциальный автомат интегрирует три ключевых типа защиты в едином корпусе: мгновенное отключение при коротких замыканиях (КЗ), тепловую реакцию на перегрузки и детектирование токов утечки на землю. Каждый механизм работает автономно, но согласованно, обеспечивая комплексную безопасность цепи. Электронные компоненты непрерывно анализируют параметры тока, сравнивая их с заданными порогами срабатывания.

Утечки тока выявляются через трансформатор тока, фиксирующий разницу между входящим и выходящим потоком электронов. Тепловой расцепитель реагирует на перегрузку биметаллической пластиной, изгибающейся при нагреве от длительного превышения номинала. Электромагнитный расцепитель (соленоид) мгновенно разрывает цепь при КЗ за счёт сильного магнитного поля от сверхтоков.

Принцип совместной работы

Три защиты функционируют параллельно:

Короткое замыкание: Соленоид срабатывает за 0.02–0.05 сек при токах, в 3–20 раз превышающих номинал.
Перегрузка: Биметаллическая пластина размыкает контакты через 5–60 мин (зависит от % превышения нагрузки).
Утечка: Электронная схема отключает питание за ≤0.03 сек при токе утечки ≥10–30 мА.

Важно: Независимость модулей гарантирует срабатывание даже при выходе одного из них из строя. Например, при пробое изоляции (утечка) дифавтомат отключится, даже если тепловой расцепитель не активирован. Технические характеристики защиты стандартизированы по ГОСТ Р 51327.1 и IEC 61009-1.

Тип угрозы	Элемент защиты	Время срабатывания
Короткое замыкание	Электромагнит	≤ 0.05 сек
Перегрузка	Биметалл	5–60 мин
Утечка тока	Трансформатор	≤ 0.03 сек

Проверка работоспособности кнопкой «ТЕСТ»

Кнопка «ТЕСТ» на корпусе дифференциального автомата имитирует утечку тока через встроенный резистор. При нажатии создается искусственный дифференциальный ток (обычно номинального значения), который должен мгновенно отключить устройство. Это позволяет убедиться в исправности механизма расцепления и корректности работы защиты от токов утечки без реальной аварийной ситуации.

Для проведения проверки необходимо нажать кнопку «ТЕСТ» при включенном состоянии дифавтомата и подаче напряжения в сети. Успешным результатом считается срабатывание устройства: рукоятка переключателя перемещается в положение «выкл.», разрывая цепь. Если отключения не произошло, устройство неисправно и требует замены.

Правила выполнения тестирования

Периодичность: Рекомендуется ежемесячно.
Условия: Наличие напряжения в сети, нагрузка на линии не влияет на результат.
Действия при отказе: Немедленная замена дифавтомата.

Важно! Тест проверяет только модуль УЗО дифавтомата. Для контроля электромагнитного и теплового расцепителей (защита от КЗ и перегрузки) требуется специализированное оборудование.

Типовые места установки в квартирном щитке

Дифференциальные автоматы монтируются на линии, питающие электрооборудование с повышенным риском утечки тока или поражения электричеством. Основной критерий выбора зоны установки – наличие влаги, металлических корпусов приборов и доступность розеток для частого контакта.

Согласно ПУЭ (Правила Устройства Электроустановок), защита дифавтоматами обязательна для цепей в помещениях с повышенной опасностью. Номинал тока утечки обычно выбирается 10-30 мА, а ток отключения – в соответствии с нагрузкой линии.

Ключевые зоны применения

Ванная комната и душевая: все розетки, стиральная машина, полотенцесушитель, освещение (из-за высокой влажности).
Кухня: линии для розеток, электроплиты, посудомоечной машины, холодильника, варочной панели.
Балконы/лоджии: розеточные группы для подключения обогревателей или электроинструмента.
Детские комнаты: все розетки для предотвращения риска поражения током.
Мощные приборы: отдельные линии для бойлера, кондиционера, проточного водонагревателя.
Гараж/подвал: цепи розеток для электрооборудования (если входят в квартиру).

Защита розеточных групп и цепей освещения

Дифференциальные автоматические выключатели обеспечивают комплексную защиту розеточных линий, предотвращая поражение людей током при контакте с неисправными электроприборами. Они отключают питание при утечке тока на землю (например, через поврежденную изоляцию или при касании оголенного провода), а также при коротких замыканиях и перегрузках, вызванных подключением мощной техники.

Для цепей освещения дифавтоматы применяются реже, так как риск прямого контакта с токоведущими частями минимален, а утечки обычно незначительны. Однако их установка оправдана в помещениях с повышенной влажностью (ванные, подвалы) или при использовании светильников в зоне доступа (напольные, настольные лампы). Номинал тока утечки для таких линий выбирают стандартным – 30 мА.

Ключевые аспекты применения

Типовые номиналы для розеточных групп:

Ток утечки: 30 мА (стандарт для защиты человека).
Ток короткого замыкания: 4.5-6 кА (зависит от характеристик сети).
Рабочий ток: 16А (обычные розетки) или 25А (линии для мощных приборов).

Особенности для цепей освещения:

Рабочий ток: 6-10А (исходя из суммарной мощности светильников).
Обязательный монтаж во влажных помещениях и детских комнатах.
Допустимо использование групповых УЗО + автоматов вместо дифавтомата для экономии места в щитке.

Важно: Селективность защиты обеспечивается установкой дифавтоматов с разным временем срабатывания (тип "S" на вводе, тип "AC" или "A" на группах). Для освещения в сухих помещениях часто ограничиваются автоматическими выключателями без дифзащиты.

Применение в сырых помещениях и на улице (IP-класс)

Дифференциальные автоматические выключатели для сырых помещений и улицы обязаны иметь повышенную пылевлагозащиту, обозначаемую индексом IP. Минимально допустимый класс – IP44, где первая цифра (4) указывает на защиту от частиц >1 мм, а вторая (4) – на сопротивление брызгам воды с любого направления.

Для открытых уличных установок (щитки под навесом, фасады) рекомендуется IP54/IP55, обеспечивающий дополнительную защиту от струй воды и пыли. В зонах прямого атмосферного воздействия (например, незащищённые козырьком электростолбы) применяют корпуса IP65/IP66, полностью исключающие проникновение пыли и мощных водяных потоков.

Ключевые требования к монтажу

Запрещён монтаж в зонах прямого попадания дождя/снега без навесов или герметичных щитков (даже при IP65).
Обязательна установка УЗО с током утечки ≤10 мА для розеточных групп в ванных, банях, бассейнах согласно ПУЭ 7.1.82.
Корпус щита должен соответствовать IP-классу автомата: установка IP65 в щит IP20 недопустима.

Тип помещения/локации	Минимальный IP	Рекомендуемый ток утечки (УЗО)
Сауны, душевые, прачечные	IP44	10 мА
Крыльцо, открытый балкон	IP54	30 мА
Уличные распределительные столбы	IP65	30 мА/100 мА*

*100 мА – для групповой защиты вводных линий.

Ошибки подключения приводящие к ложным срабатываниям

Ложные отключения дифференциального автомата часто вызваны нарушением базовых правил монтажа. Эти ошибки создают неконтролируемые токи утечки или дисбаланс в контролируемой цепи.

Неправильное распределение нулевых проводников – самая распространённая проблема. Также критичны нарушения целостности изоляции и неверный выбор характеристик устройства для конкретной нагрузки.

Типичные ошибки монтажа

Смешивание нулей разных групп: Подключение нулевого провода защищаемой линии к общей нулевой шине (после дифавтомата) вместо выделенной изолированной шины для этой группы.
Объединение нулевых проводников: Соединение нуля нагрузки, защищаемой дифавтоматом, с нулём другой цепи или с защитным проводником PE.
Нарушение селективности: Установка нескольких дифавтоматов каскадно без соблюдения времятоковых характеристик (отсутствие задержки срабатывания у вышестоящего).
Повреждение изоляции: Зажим кабеля в монтажном корпусе, перетирание проводов, использование повреждённого кабеля – всё это создаёт паразитные утечки на корпус или землю.
Подключение несовместимых нагрузок: Использование устройств с импульсными блоками питания (компьютеры, ИБП) или мощных двигателей с высокими пусковыми токами на линии с дифавтоматом, не рассчитанным на такие помехи (требуется тип A или F).
Неверный номинал тока утечки (IΔn): Применение устройства со слишком высокой чувствительностью (например, 10 мА) в цепях со значительной естественной ёмкостной утечкой (длинные кабели, мощное оборудование).

Дифференциальный автомат versus УЗО + автомат: сравнение

Дифференциальный автомат объединяет в одном корпусе функции автоматического выключателя (защита от КЗ и перегрузки) и УЗО (защита от токов утечки). Это универсальное устройство, обеспечивающее комплексную защиту цепи. Его ключевая особенность – одновременное отслеживание параметров нагрузки и разности токов в проводниках.

Связка "УЗО + автоматический выключатель" реализует те же защитные функции, но раздельно: автоматический выключатель реагирует на сверхтоки, а УЗО – на дифференциальные токи (утечки). Для полноценной защиты эти устройства последовательно устанавливаются в одну линию и функционально дополняют друг друга.

Ключевые отличия и критерии выбора

Основные параметры для сравнения:

Критерий	Дифференциальный автомат	УЗО + Автоматический выключатель
Занимаемое место	Меньше (1 модуль на DIN-рейке)	Больше (2 модуля)
Стоимость	Выше (за единицу)	Ниже (в сумме для одной линии)
Монтаж	Проще (меньше соединений)	Сложнее (требует коммутации между устройствами)
Определение причины срабатывания	Сложнее (не указывает, КЗ/перегрузка или утечка)	Проще (флажок автомата или кнопка УЗО указывают на причину)
Ремонтопригодность	Ниже (при поломке заменяется весь блок)	Выше (можно заменить только вышедший из строя компонент)
Селективность	Легче настроить временные задержки	Требует согласования характеристик двух устройств

Преимущества дифференциального автомата:

Компактность – экономия места в электрощите
Ускоренный монтаж – минимум подключений
Гарантированная совместимость функций в одном устройстве

Преимущества связки УЗО + автомат:

Гибкость – можно подбирать номиналы УЗО и автомата независимо
Наглядность диагностики – визуально определяется причина отключения
Ремонт дешевле – замена только неисправного элемента
Экономия при защите нескольких линий одним УЗО

Расчет необходимого количества в электрощите

Определение количества дифавтоматов начинается с анализа схемы электропроводки объекта. Каждая независимая линия (розеточные группы, освещение, мощные потребители типа бойлера или электроплиты) должна защищаться отдельным устройством. Это обеспечивает селективность срабатывания и локализацию неисправности без полного отключения всей сети.

Учитывайте тип помещений: для влажных зон (ванные, кухни, бани) ПУЭ требуют обязательной установки УЗО или дифавтоматов с током утечки не более 30 мА. Отдельные линии выделяются для наружного освещения, гаражных розеток и других объектов с повышенными требованиями к электробезопасности.

Ключевые параметры для расчета

Основные критерии при подсчете:

Количество контуров - каждый защищаемый участок цепи требует одного дифавтомата
Мощность нагрузки - определяет номинал по току (16А, 25А, 32А и т.д.)
Ток утечки - 10 мА для детских комнат и ванн, 30 мА для остальных помещений, 100-300 мА для вводных устройств

Пример типового расчета для квартиры:

Освещение (3 комнаты + кухня) - 1 устройство
Розетки жилых комнат - 1-2 устройства (в зависимости от количества групп)
Кухонные розетки - 1 отдельный дифавтомат
Стиральная машина - 1 устройство
Бойлер/кондиционер - 1 устройство на каждый прибор
Электроплита - 1 устройство

Тип помещения	Минимальное количество	Ток утечки
Студия (1-комнатная квартира)	4-5 шт	30 мА
3-комнатная квартира	6-8 шт	30 мА (10 мА для ванны)
Частный дом	8-12 шт	30 мА + 100-300 мА на ввод

Всегда добавляйте резервные модули (15-20% от расчетного количества) для будущего расширения сети. Учитывайте физические размеры устройств и габариты щита - компактные дифавтоматы занимают 2-3 модуля стандартной DIN-рейки.

Для вводного щита многоквартирного дома обязательна установка противопожарного дифавтомата с током утечки 100-300 мА. Он согласуется с групповыми устройствами через временную задержку срабатывания (селективность по времени) или по току утечки.

Совместимость с типами проводки: медь/алюминий

Дифференциальные автоматы рассчитаны на подключение медных проводников, что прямо указано в технической документации большинства производителей. Алюминиевые провода имеют принципиальные отличия: более высокое переходное сопротивление, склонность к пластической деформации ("текучести") под зажимом и интенсивное окисление при контакте с воздухом. Прямое соединение алюминия с клеммами дифавтомата без дополнительных мер приводит к ослаблению контакта, локальному перегреву и риску возгорания.

При необходимости подключения алюминиевой проводки обязательны переходные элементы. Для безопасного контакта используются: медно-алюминиевые гильзы (ГМА), специализированные клеммники Wago с антиоксидантной пастой или биметаллические наконечники. Категорически запрещено: зажимать в одну клемму медь и алюминий, монтировать провода без обработки поверхности, игнорировать периодическую ревизию соединений.

Критические правила монтажа

Антиоксидантная обработка: Нанесение кварцевазелиновой пасты на зачищенный алюминиевый провод перед соединением
Регламент затяжки: Применение динамометрического ключа с усилием, указанным в паспорте дифавтомата
Ревизионный график: Профилактическая подтяжка клемм 2 раза в год для компенсации "усадки" алюминия

Меры безопасности при самостоятельной установке

Перед началом работ обязательно обесточьте всю электрическую цепь на распределительном щите, используя вводной автомат. Убедитесь в отсутствии напряжения на клеммах монтажного места с помощью мультиметра или индикаторной отвёртки. Не полагайтесь только на автоматические выключатели – проверяйте каждый проводник.

Используйте индивидуальные средства защиты: диэлектрические перчатки, обувь и изолированный инструмент с неповреждённым покрытием. Рабочая зона должна быть сухой, хорошо освещённой и свободной от металлических предметов, способных вызвать случайное замыкание.

Ключевые правила монтажа

Соблюдайте схему подключения: фазный провод (L) к клемме "1" или "L", нулевой (N) – строго к клемме "N".
Проверьте соответствие характеристик:
- Номинальный ток – не выше допустимого для кабеля цепи
- Уставка утечки (IΔn) – 30 мА для розеток, 10 мА для влажных помещений
Запрещено объединять нули разных групп после дифавтомата.

Этап	Контрольная точка
Фиксация в DIN-рейку	Замок-фиксатор защёлкнут без перекосов
Затяжка клемм	Момент 2-2.4 Н·м (проверка через 10 минут после монтажа)
Пробное включение	Нажать кнопку "ТЕСТ" до щелчка – устройство должно отключиться

После подачи напряжения немедленно проверьте работоспособность кнопкой "ТЕСТ". Установка без последующего тестирования считается небезопасной. При срабатывании защиты или появлении искрения немедленно прекратите эксплуатацию и диагностируйте цепь.

Регламентные проверки и сроки замены

Проверка работоспособности дифференциального автомата должна выполняться регулярно для обеспечения корректного срабатывания защиты. Согласно ПУЭ (Правила Устройства Электроустановок), тестирование проводится не реже одного раза в квартал с помощью кнопки "ТЕСТ" на корпусе устройства. При нажатии имитируется ток утечки – исправный дифавтомат должен мгновенно отключить питание цепи.

Межповерочный интервал составляет 2 года для стандартных условий эксплуатации. При повышенной влажности, запыленности или температурных перепадах (например, в гаражах, мастерских, производственных цехах) периодичность сокращается до 1 года. Внеплановые проверки обязательны после коротких замыканий, ремонтных работ в электрощите или длительных отключений сети.

Критерии замены дифавтомата

Механические повреждения: трещины на корпусе, подгоревшие клеммы, заклинивание рычага включения.
Сбой при тестировании: отсутствие реакции на кнопку "ТЕСТ" или задержка отключения более 0,3 секунд.
Ложные срабатывания: регулярные отключения без явной нагрузки или утечки.
Превышение срока эксплуатации: рекомендуемый производителем период (обычно 10-15 лет) с даты изготовления.

Результаты проверок фиксируются в журнале эксплуатации электроустановки. Замену выполняет квалифицированный электрик с обязательным обесточиванием сети перед демонтажем. Используются устройства с идентичными параметрами: номинальный ток, отключающая способность (Icn), класс дифференциальной защиты (AC/A/В) и ток утечки (IΔn).

Расшифровка маркировки на корпусе устройства

Маркировка на корпусе дифавтомата содержит ключевую информацию о его характеристиках и возможностях. Понимание этих обозначений критически важно для правильного подбора устройства под конкретные параметры электрической сети и нагрузки.

Все основные технические параметры производитель указывает на лицевой панели в стандартизированном виде. Рассмотрим расшифровку наиболее значимых обозначений.

Основные электрические параметры

Номинальный ток (In) – максимальный длительный ток нагрузки в амперах (А), который выдерживает устройство без срабатывания. Обозначается цифрой (например: 16, 25, 32). Рядом указывается характеристика срабатывания электромагнитного расцепителя (B, C, D). Пример: C16.
Номинальное напряжение – рабочее напряжение сети, для которой предназначен дифавтомат (например: 230В~, 400В~).
Номинальный отключающий дифференциальный ток (IΔn) – значение тока утечки в миллиамперах (мА), при котором происходит срабатывание защиты (например: 10мА, 30мА, 100мА, 300мА).
Класс дифференциальной защиты – тип тока утечки, на который реагирует устройство:
- AC – только переменный синусоидальный ток
- A – переменный + пульсирующий постоянный ток
Номинальная отключающая способность (Icn) – максимальный ток короткого замыкания (в кА), который дифавтомат способен безопасно отключить (например: 4.5кА, 6кА, 10кА).

Дополнительные обозначения включают схему подключения, кнопку тестирования (Т), степень защиты (IP), климатическое исполнение, соответствие стандартам (ГОСТ, IEC), знаки сертификации и логотип производителя.

Обозначение	Пример	Расшифровка
In + характеристика	C25	Номинальный ток 25А, характеристика срабатывания "C"
IΔn	30мА	Срабатывание при токе утечки ≥30мА
Класс	A	Защита от переменного и пульсирующего постоянного тока
Icn	6000	Отключающая способность 6000А (6кА)
Напряжение	230V~	Для сетей 230В переменного тока

Точное соответствие указанных параметров условиям эксплуатации гарантирует корректную работу защиты и электробезопасность. Всегда проверяйте маркировку перед установкой устройства.

Список источников

ГОСТ Р 50345-2010. Аппаратура малогабаритная электрическая. Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения.
ГОСТ Р 50030.2-2010. Аппаратура распределения и управления низковольтная. Часть 2. Автоматические выключатели.
Технические каталоги производителей электрооборудования: Schneider Electric, ABB, Legrand, Eaton.
Розанов Ю.К. Основы силовой электроники. Учебное пособие для вузов.
Журнал «Энергоэксперт». Статьи по устройствам защитного отключения.
Справочники по проектированию электроустановок зданий (разделы по устройствам безопасности).
Профессиональные ресурсы по электротехнике: материалы по классификации защитных аппаратов.
