Динамики в машине - описание и технические характеристики
Статья обновлена: 18.08.2025
Качество звука в автомобиле напрямую зависит от установленных динамиков.
В статье рассматриваются типы акустических систем, ключевые технические параметры и особенности выбора компонентов для разных задач.
Ключевые параметры: мощность, чувствительность и импеданс
Мощность динамика, измеряемая в ваттах (Вт), определяет максимальную нагрузку, которую способен выдержать компонент без повреждений. Различают номинальную (RMS) и пиковую (PМРО) мощность. RMS отражает продолжительную нагрузку при воспроизведении реалистичного сигнала, тогда как PMРО указывает на кратковременные перегрузки, которые динамик переносит без разрушения. Превышение номинальных значений ведёт к перегреву катушки или механическому разрушению диффузора.
Чувствительность (КПД) демонстрирует громкость звука при подаче сигнала мощностью 1 Вт на расстоянии 1 метр. Измеряется в децибелах (дБ). Динамики с чувствительностью 90 дБ и выше требуют менее мощного усилителя для достижения высокой громкости. Низкая чувствительность (82–86 дБ) вынуждает использовать усилители с большим запасом мощности. Этот параметр напрямую влияет на эффективность преобразования электрической энергии в акустическую.
Особенности импеданса
Импеданс (сопротивление) динамика, измеряемый в омах (Ом), отражает сопротивление переменному току на определённой частоте. Стандартные значения – 2, 4 или 8 Ом. Критическое требование: сопротивление динамика должно соответствовать характеристикам усилителя. Несовпадение вызывает:
- Перегрев усилителя (при низком импедансе динамиков)
- Недостаточную громкость и искажения (при высоком импедансе)
Взаимосвязь параметров при выборе:
| Параметр | Влияние на систему | Рекомендации |
|---|---|---|
| Мощность (RMS) | Мощность усилителя должна составлять 75–150% от RMS динамика | Избегайте пиковых значений (PМРО) при расчётах |
| Чувствительность | +3 дБ = удвоение громкости при той же мощности | Для слабых усилителей (до 50 Вт) выбирайте динамики от 90 дБ |
| Импеданс | 2 Ом динамики требуют усилителей с поддержкой низкого сопротивления | Проверяйте диапазон импеданса в характеристиках усилителя |
Примечание: Пиковая мощность (PМРО) – маркетинговый параметр, не используемый в профессиональных расчётах. Для согласования компонентов ориентируйтесь на RMS, чувствительность и импеданс. При параллельном подключении динамиков общее сопротивление снижается (например, два 4-омных динамика = 2 Ом), что требует соответствующей нагрузки на усилитель.
Материалы диффузоров: плюсы и минусы разных решений
Диффузор – ключевой компонент динамика, преобразующий механические колебания в звуковые волны. Выбор материала напрямую влияет на жесткость, массу и демпфирующие свойства, определяя точность воспроизведения частот и детализацию звука.
Разные материалы предлагают компромиссы между прочностью, весом, стоимостью и акустическими характеристиками. Рассмотрим распространенные варианты с их объективными преимуществами и ограничениями.
Бумага (целлюлоза с пропиткой)
Плюсы:
- Естественное звучание благодаря оптимальному демпфированию
- Низкая себестоимость производства
- Малый вес для хорошей чувствительности
Минусы:
- Гигроскопичность: деформация при высокой влажности
- Ограниченная прочность и жесткость
- Нестабильность характеристик при перепадах температур
Полипропилен
Плюсы:
- Устойчивость к влаге и температурным воздействиям
- Хорошее внутреннее демпфирование для подавления резонансов
- Долговечность и стойкость к усталостным деформациям
Минусы:
- Ограниченная жесткость на высоких частотах
- Склонность к "пластиковому" окрашиванию звука (субъективно)
- Средняя чувствительность из-за относительно высокой плотности
Металлы (алюминий, магний, титан)
Плюсы:
- Максимальная жесткость для точной проработки ВЧ/СЧ диапазонов
- Минимальные искажения формы диффузора
- Отличное теплоотведение от звуковой катушки
Минусы:
- Ярко выраженные резонансы из-за низкого демпфирования
- Высокая стоимость, особенно у титана и магния
- Увеличенный вес снижает чувствительность
Кевлар и композиты
Плюсы:
- Исключительное соотношение жесткости и легкости
- Эффективное гашение паразитных резонансов
- Ударопрочность и стабильность геометрии
Минусы:
- Высокая стоимость производства
- Сложность в обработке и формовке
- Риск излишне "аналитичного" звучания при неправильной реализации
Подбор размеров динамиков под штатные места авто
Габаритное соответствие – ключевой параметр при замене штатной акустики. Неподходящие размеры приведут к необходимости модификации посадочных мест, что чревато повреждением элементов интерьера, вибрациями и потерей герметичности акустических камер. Диаметр динамика должен точно совпадать с заводским крепежным отверстием, а глубина магнитной системы – не превышать доступное пространство за обшивкой двери или полкой.
Для точного определения параметров снимите штатный динамик и выполните замеры: диаметр диффузора (в дюймах), глубину корпуса (от монтажного фланца до тыльной части магнита), диаметр крепежных отверстий и форму посадочного места (круг/овал). Особое внимание уделите высоте подъема диффузора – при установке динамика он не должен задевать за внутренние элементы двери или декоративную сетку.
Популярные типоразмеры и особенности установки

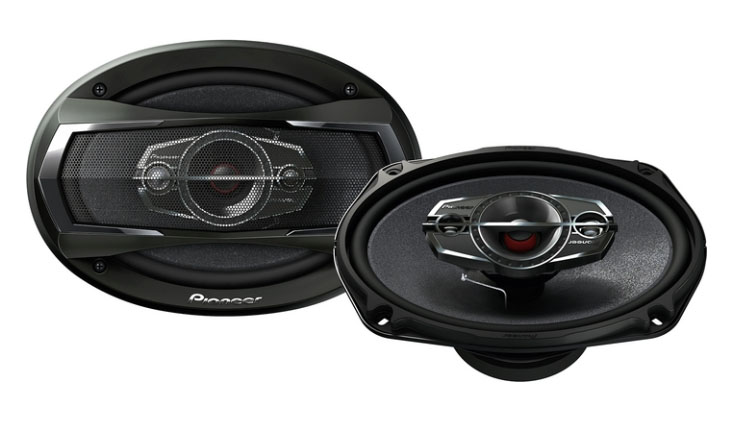

- Круглые динамики: 3.5" (торпедо), 4" (передние двери), 5.25" и 6.5" (основные форматы для дверей), 6x9" (задняя полка)
- Овальные динамики: 4x6" (передние стойки), 5x7" и 6x8" (задние двери у американских авто)
| Типоразмер | Глубина (мм) | Типовое расположение |
|---|---|---|
| 3.5" | 25-40 | Панель приборов, центральный канал |
| 4" | 35-50 | Передние двери (верх) |
| 6.5" | 45-70 | Основные динамики дверей |
| 6x9" | 60-85 | Задняя полка |
Важно: Для динамиков с нестандартной глубиной используйте монтажные кольца или спейсеры из МДФ. При замене овальных динамиков на круглые потребуется переходная рамка. Проверяйте совместимость крепежных отверстий – при несовпадении изготовьте переходную пластину, исключающую вибрации.
Установка и акустическое оформление: правила и лайфхаки
Грамотная установка динамиков напрямую влияет на итоговое звучание системы: некорректный монтаж сводит на нет преимущества даже дорогих компонентов. Ключевые задачи – обеспечить жесткое крепление, герметизацию фронтальной части от задней (особенно для компонентных НЧ/СЧ динамиков), избежать вибраций и обеспечить акустически правильное расположение.
Акустическое оформление (тип корпуса или обработка штатных мест) определяет характер баса и баланс частот. Ошибки приводят к "бубнению", потере детальности или слабой отдаче. Выбор между готовыми решениями и самостоятельным изготовлением зависит от навыков, бюджета и целей.
Основные правила и практические советы
Крепление в дверях или полках:
- Усиливайте штатные места: Тонкий металл дверей резонирует. Используйте жесткие монтажные кольца из МДФ, фанеры или пластика толщиной от 16-20 мм, плотно прикрученные к металлу через демпфирующие прокладки.
- Герметизируйте посадочное место: Обязательно закройте технологические отверстия вокруг динамика со стороны салона и внутри двери (специальными пылезащитными колпаками или плотным материалом). Это предотвращает акустическое короткое замыкание.
- Демпфирование дверей: Оклейте внутренние поверхности дверей вибро- и шумоизоляцией (например, битопластом). Сначала – вибродемпфер на металл, затем – "шумка" (липкий слой с алюминиевым листом или тяжелым барьером). Это подавляет дребезг и улучшает НЧ.
Акустическое оформление для сабвуферов:
| Тип оформления | Характеристики | Правила применения |
|---|---|---|
| Закрытый ящик (ЗЯ) | Компактный, точный и быстрый бас. Прост в расчетах и сборке. | Требует абсолютной герметичности! Объем строго по рекомендациям производителя динамика. Упрочняйте стенки распорками. |
| Фазоинвертор (ФИ) | Высокая отдача на резонансной частоте, глубокий бас. Эффективнее ЗЯ. | Точный расчет объема ящика и настройки порта (длина/сечение). Порт не должен задевать стенки или саб. Используйте готовые трубы или лотковые порты. |
| Бандпасс (БП) | Максимальная эффективность в узком диапазоне. Громкий, но менее детальный бас. | Сложен в самостоятельном расчете. Лучше использовать заводские корпуса, точно подходящие под конкретную модель сабвуфера. |
Лайфхаки для улучшения качества:
- Проверка герметичности: Нанесите мыльный раствор на стыки корпуса сабвуфера при тестовом запуске – пузыри укажут на утечку воздуха.
- Угол наклона твитеров: Направляйте пищалки в лобовое стекло или в центр салона (используя штатные подиумы или самодельные поворотные кронштейны) для лучшей стереокартины.
- Дополнительный демпфинг: Заполните пустые полости дверей или корпус сабвуфера (кроме ФИ!) синтепоном или холлофайбером (около 500-700 г/м³) – это сгладит резонансы и улучшит НЧ.
- Защита от влаги: Для динамиков в дверях обработайте корзину и магнит влагоотталкивающим спреем (особенно актуально для моделей с бумажными диффузорами).
Настройка звука с кроссоверами и эквалайзером
Кроссоверы разделяют частотный диапазон между динамиками, направляя низкие частоты к сабвуферу, средние – к мидвуферам, а высокие – к твитерам. Это предотвращает искажения и защищает компоненты от перегрузки несвойственными частотами. Активные кроссоверы (внешние процессоры или ГУ) обеспечивают точную настройку точек среза и крутизны фильтров, тогда как пассивные (встроенные в акустику) работают без дополнительного питания.
Эквалайзер корректирует АЧХ системы, компенсируя акустические недостатки салона автомобиля. Графические эквалайзеры (GEQ) позволяют регулировать амплитуду на фиксированных полосах частот, в то время как параметрические (PEQ) дают контроль над частотой, добротностью (Q) и уровнем усиления/среза для каждой полосы. Основная задача – устранение резонансных пиков и провалов, вызванных отражениями от поверхностей.
Ключевые принципы настройки
- Последовательность действий:
- Настройте кроссоверы перед эквализацией
- Начните с сабвуфера (LPF 60-80 Гц), затем мидбас (HPF 60-80 Гц, LPF 3-5 кГц), твитер (HPF 3-5 кГц)
- Калибровка эквалайзера:
- Используйте тестовые тона и RTA-анализатор
- Срезайте проблемные частоты (-3-6 dB), избегайте избыточного усиления
- Особое внимание диапазонам 100-300 Гц (гулкость) и 1-4 кГц (резкость)
| Инструмент | Оптимальные параметры | Типичные ошибки |
|---|---|---|
| Кроссовер | Наклон 12-24 dB/oct, перекрытие полос ≤ 1/3 октавы | Слишком высокая точка среза для сабвуфера (>100 Гц) |
| Эквалайзер | Q=1.0-2.5 для PEQ, коррекция ±6 dB max | Чрезмерное усиление ВЧ (>+6 dB на 10 кГц) |
Список источников
При подготовке материала использовались специализированные технические ресурсы и профильные издания.
Ключевые источники включают документацию производителей и экспертные публикации.
- Технические спецификации автозвуковых брендов: Pioneer, JBL, Hertz, Focal
- Энциклопедические статьи: "Акустические системы в транспортных средствах" (изд. "Автозвук")
- Профессиональные журналы: Car Audio&Video, Автозвук Эксперт
- Инженерные руководства по акустическому оформлению салона
- Отраслевые стандарты DIN и ISO для автомобильной аудиотехники
- Сравнительные тесты компонентных и коаксиальных динамиков
- Методические материалы по расчету мощности и импеданса
