Мотоцикл Днепр МТ 10-36 – культовый представитель советского тяжёлого мотостроения. Эта модель, созданная на Киевском мотоциклетном заводе (КМЗ), заслужила репутацию надёжной и неприхотливой машины.

МТ 10-36 выделялся мощным оппозитным двухцилиндровым двигателем и характерным дизайном, унаследованным от немецких предшественников. Он стал символом эпохи и востребован как в гражданской жизни, так и в силовых структурах.

В статье подробно рассмотрены технические особенности, ключевые характеристики и конструктивные решения этой легенды. Приведённая схема мотоцикла наглядно демонстрирует компоновку узлов и агрегатов.

Общее конструктивное устройство мотоцикла

Днепр МТ 10-36 представляет собой тяжелый мотоцикл классической компоновки с боковой коляской, построенный на базе прочной дуплексной закрытой рамы трубчатого типа. Конструкция сочетает функциональность, ремонтопригодность и адаптацию к эксплуатации в сложных дорожных условиях, характерную для советской мототехники.

Основой служит сварная стальная рама, интегрирующая силовой агрегат, подвески и кузовные элементы. Мотоцикл оснащен двухцилиндровым оппозитным четырехтактным двигателем воздушного охлаждения, установленным продольно в центральной части рамы, что обеспечивает низкий центр тяжести и улучшенную балансировку, особенно актуальную при использовании с коляской.

Ключевые системы и компоненты

Силовая установка: Двигатель КМЗ-650 (объем 649 см³) с нижнеклапанным газораспределением (OHV), карбюраторами К-301 и механическим приводом декомпрессора.
Трансмиссия: Сухое однодисковое сцепление, 4-ступенчатая коробка передач с кулачковым переключением, карданный вал с конической главной передачей на заднее колесо.
Ходовая часть:
- Передняя подвеска: Телескопическая вилка с гидравлическими амортизаторами.
- Задняя подвеска: Маятниковая с двумя пружинно-гидравлическими амортизаторами.
- Тормоза: Барабанные механизмы на всех колесах с механическим приводом.
Электрооборудование: Генератор переменного тока Г-424, катушка зажигания Б-300, аккумулятор 6МТС-9, фара с габаритными огнями и контрольно-измерительные приборы на рулевой колонке.
Органы управления: Ручки газа, сцепления и переднего тормоза на руле, рычаг переключения передач и кик-стартер с левой стороны, ножная педаль заднего тормоза.
Дополнительные элементы: Жестко закрепленная коляска с рессорной подвеской, багажные ящики (в раме и коляске), двухместное седло с дугами безопасности.

Силовая установка: двигатель МТ 10-36

Сердцем мотоцикла Днепр МТ 10-36 является двухцилиндровый V-образный четырехтактный бензиновый двигатель с воздушным охлаждением. Этот мотор, обозначаемый как МТ 10-36, характеризуется нижним расположением клапанов (нижнеклапанная схема газораспределения) и продольным расположением коленчатого вала вдоль рамы мотоцикла.

Двигатель имеет рабочий объем 649 кубических сантиметров. Он оснащен карбюратором типа К-301, контактной системой зажигания от магнето, сухим однодисковым сцеплением и четырехступенчатой коробкой передач с ножным переключением. Силовая передача на заднее колесо осуществляется карданным валом.

Кривошипно-шатунный механизм и смазка

Коленчатый вал двигателя – неразборный, литой, установлен на двух шариковых подшипниках. Шатуны – стальные, кованые, с неразъемной нижней головкой, соединяющейся непосредственно с шейкой коленвала (подшипники скольжения). Поршни изготовлены из алюминиевого сплава, поршневые пальцы – плавающего типа.

Система смазки двигателя – комбинированная: под давлением (от шестеренчатого насоса) и разбрызгиванием. Масло заливается в картер двигателя (сухой картер отсутствует). Система включает масляный насос, масляный фильтр (сетчатый, в корпусе насоса) и масляный радиатор для охлаждения смазки.

Параметр	Значение
Тип двигателя	4-тактный, бензиновый, V-образный 2-цилиндровый
Охлаждение	Воздушное
Рабочий объем	649 см³
Диаметр цилиндра / Ход поршня	78 мм х 68 мм
Степень сжатия	6.0:1
Максимальная мощность	36 л.с. (26.5 кВт) при 5000-5200 об/мин
Система питания	Карбюратор К-301
Система зажигания	Контактная, от магнето
Сцепление	Сухое, однодисковое
Коробка передач	4-ступенчатая, с ножным переключением
Система смазки	Комбинированная (под давлением + разбрызгивание)

Ключевые особенности двигателя МТ 10-36:

Нижнеклапанное газораспределение (Side Valve): Простая и надежная конструкция, но менее эффективная на высоких оборотах.
Продольное расположение коленвала: Характерно для мотоциклов с карданной передачей.
Общий картер двигателя и коробки передач.
Наличие масляного радиатора для улучшения теплового режима.
Доступность и ремонтопригодность в условиях СССР.

Тактико-технические характеристики двигателя

Двигатель мотоцикла Днепр МТ 10-36 представляет собой четырехтактный двухцилиндровый оппозитный агрегат с воздушным охлаждением. Конструкция основана на нижнеклапанной схеме (тип SV), обеспечивающей надежность и простоту обслуживания при эксплуатации в тяжелых условиях.

Система питания включает два карбюратора К-301 с восходящим потоком смеси, работающие в паре с механическим бензонасосом. Зажигание реализовано через батарейную систему с прерывателем-распределителем, а смазка осуществляется по комбинированному принципу: давление + разбрызгивание.

Ключевые параметры

Тип двигателя	4-тактный, карбюраторный
Расположение цилиндров	Оппозитное (горизонтальное)
Рабочий объем	649 см³
Диаметр цилиндра / ход поршня	78 мм × 68 мм
Степень сжатия	7.0:1
Максимальная мощность	36 л.с. (26.5 кВт) при 5600-5800 об/мин
Крутящий момент	47 Н·м при 3500-3700 об/мин
Система смазки	Комбинированная (под давлением + разбрызгивание)
Система охлаждения	Воздушная, принудительная

Карбюратор и топливная система: компоненты и принцип работы

Топливная система Днепр МТ 10-36 включает бак, кран, фильтры и карбюраторы К-301Б. Два идентичных карбюратора обслуживают параллельно работающие цилиндры двигателя. Топливо самотеком поступает из бака через кран с трехпозиционным переключателем ("Прямая подача", "Резерв", "Закрыто") и отстойник с сетчатым фильтром.

Каждый карбюратор К-301Б – вертикальный, двухдиффузорный, с балансированной поплавковой камерой и главной дозирующей системой. Конструкция содержит жиклеры холостого хода, экономайзер, ускорительный насос и систему запуска. Поплавковый механизм поддерживает стабильный уровень бензина (±1 мм от нормы), критичный для корректного смесеобразования.

Основные компоненты карбюратора

Поплавковая камера: Регулирует уровень топлива игольчатым клапаном.
Главная дозирующая система: Топливный жиклер, воздушный жиклер, распылитель и диффузор.
Система холостого хода: Канал с топливным и воздушным жиклерами, регулировочные винты качества/количества смеси.
Экономайзер: Дополнительный канал, обогащающий смесь на высоких оборотах.
Ускорительный насос: Плунжерный механизм с распылителем в диффузоре.
Пусковое устройство: Воздушная заслонка с ручным управлением.

Принцип работы

При впуске воздух проходит через диффузоры, создавая разрежение в зоне распылителя. Топливо всасывается из поплавковой камеры, смешивается с воздухом и распыляется. На холостом ходу горючее поступает через отдельный канал, минуя главную систему. При резком открытии дросселя ускорительный насос впрыскивает дополнительную порцию бензина. Экономайзер срабатывает при полном открытии дроссельной заслонки, включая дополнительный топливный канал.

Режим работы	Задействованные компоненты
Холостой ход	Жиклеры холостого хода, регулировочные винты
Средние нагрузки	Главная дозирующая система
Резкое ускорение	Ускорительный насос
Полная нагрузка	Экономайзер, главная система

Регулировка системы требует синхронизации карбюраторов по разрежению и настройки винтов холостого хода. Засорение жиклеров или нарушение уровня топлива приводит к перебоям в работе двигателя, повышенному расходу бензина или переобогащению смеси.

Схема подачи топлива и регулировки

Топливная система Днепр МТ 10-36 включает бак, кран с фильтром-отстойником, шланги и два карбюратора К-301. Топливо самотеком поступает из бака через трёхпозиционный кран («основной», «резерв», «закрыто»), проходит предварительную очистку в сетчатом фильтре и по шлангам подаётся в поплавковые камеры карбюраторов. Каждый карбюратор оснащён поплавковым механизмом, дроссельной иглой, главным топливным жиклёром и системой холостого хода.

Регулировка системы направлена на обеспечение стабильного состава топливно-воздушной смеси. Ключевые параметры: уровень топлива в поплавковой камере, пропускная способность жиклёров, положение дроссельной заслонки и настройка холостого хода. Точная синхронизация карбюраторов критична для равномерной работы обоих цилиндров.

Параметры регулировки

Элемент	Параметр	Значение
Уровень топлива	Высота поплавка	24±0.5 мм
Холостой ход	Обороты двигателя	1000–1200 об/мин
Жиклёр главный	Номер	2.5 (стандарт)
Синхронизация	Разрежение	Одинаковое в обоих цилиндрах

Регулировка поплавка: Снять поплавковую камеру, установить карбюратор вертикально. Подогнуть язычок кронштейна поплавка для зазора 24±0.5 мм между прокладкой и верхней точкой поплавка.
Настройка холостого хода:
- Прогреть двигатель до рабочей температуры.
- Винтом «количества» (ограничитель дросселя) выставить обороты ~1500 об/мин.
- Винтом «качества» (состава смеси) добиться максимальных оборотов.
- Винтом «количества» снизить обороты до 1000–1200 об/мин.
Синхронизация карбюраторов: Подключить вакуумный синхронизатор к впускным патрубкам. Винтами на тягах дросселей выровнять разрежение в обоих карбюраторах на холостом ходу и при 2500 об/мин.

Система зажигания: устройство и настройка

Система зажигания Днепр МТ 10-36 использует классическую батарейную схему с контактным прерывателем-распределителем. Она обеспечивает своевременное образование искры на свечах обоих цилиндров в соответствии с порядком работы двигателя. Основная функция – преобразование низкого напряжения бортовой сети (12В) в высоковольтный импульс (до 15000-20000В), необходимый для пробоя искрового промежутка свечи.

Работа системы напрямую влияет на запуск, стабильность работы и мощность двигателя. Неправильная настройка момента зажигания или неисправности компонентов приводят к перебоям, детонации, повышенному расходу топлива и перегреву. Регулярная проверка и обслуживание контактной группы, установка правильного зазора и момента срабатывания являются критически важными процедурами.

Конструктивные элементы системы

Источники тока: Аккумуляторная батарея 12В и генератор.
Катушка зажигания (Б115): Преобразует низкое напряжение в высокое.
Прерыватель-распределитель: Узел, совмещающий функции:
- Прерыватель: Механически разрывает цепь низкого напряжения для создания импульса в катушке.
- Распределитель (ротор и крышка): Направляет высокое напряжение к свечам цилиндров в нужный момент.
Конденсатор (0.20-0.25 мкФ): Защищает контакты прерывателя от обгорания и усиливает искру.
Свечи зажигания (А11): Создают искру в камере сгорания. Зазор 0.6-0.7 мм.
Выключатель зажигания: Размыкает цепь первичной обмотки катушки.
Высоковольтные провода.

Параметр	Значение	Примечание
Зазор контактов прерывателя	0.35 - 0.45 мм	Регулируется эксцентриком
Угол замкнутого состояния контактов (УЗСК)	55° ± 3°	Косвенный показатель качества контактов
Опережение зажигания	3.7 мм до ВМТ	По меткам на маховике
Порядок работы цилиндров	1-2	Ротор распределителя подает искру попеременно

Процедура регулировки зажигания

Подготовка: Очистить контакты прерывателя бархатным надфилем, проверить состояние и натяжение пружины подвижного контакта. Убедиться в чистоте и целостности крышки распределителя, ротора и проводов.
Регулировка зазора контактов:
- Повернуть коленвал до максимального размыкания кулачком контактов.
- Ослабить винт крепления стойки контактов.
- Эксцентриком установить зазор 0.35-0.45 мм, затянуть винт стойки.
Установка момента зажигания:
- Снять левую крышку картера двигателя (доступ к меткам маховика).
- Провернуть коленвал против часовой стрелки до совпадения метки "3.7" на маховике с неподвижным указателем.
- Ослабить болт крепления статора прерывателя к картеру.
- Поворачивать корпус прерывателя до начала размыкания контактов (контроль по лампочке или индикатором).
- Зафиксировать корпус в этом положении, затянуть болт крепления.
Проверка УЗСК: Измерить угол замкнутого состояния контактов тестером или специальным угломером. При отклонении от 55°±3° повторить регулировку зазора и момента.
Контроль работы: Запустить двигатель. Прогреть и проверить отсутствие детонации при резком открытии дросселя. При необходимости выполнить коррекцию октановым корректором на прерывателе (небольшой поворот корпуса).

Эксплуатационные жидкости: типы и объемы заправок

Для корректной работы мотоцикла Днепр МТ 10-36 требуется применение рекомендованных типов жидкостей с соблюдением установленных объемов заправки. Отклонение от спецификаций может привести к снижению ресурса агрегатов и ухудшению эксплуатационных характеристик.

Основные системы, требующие контроля и замены жидкостей: двигатель с трансмиссией, тормозная система, задний редуктор и топливный бак. Ниже приведены ключевые параметры для каждой из них.

Жидкость	Тип	Объем	Примечание
Моторное масло	15W-40, 20W-50 (SG/CD или выше)	2.5 л	При замене с фильтром
Тормозная жидкость	DOT 3 или DOT 4	0.2 л	Для переднего гидравлического тормоза
Топливо	АИ-92/АИ-95	22 л	Полный объем бака
Масло заднего редуктора	SAE 80W-90 (GL-5)	0.25 л	Трансмиссионное

Особенности заправки:

Моторное масло: уровень контролируется щупом на заглушенном двигателе
Тормозная жидкость: требует полной замены каждые 2 года
Задний редуктор: замена масла каждые 10 000 км

Компоненты сцепления: конструкция и сервисное обслуживание

Сцепление мотоцикла Днепр МТ 10-36 – многодисковое, работающее в масляной ванне. Основная функция – плавное соединение/разъединение трансмиссии с двигателем для переключения передач и старта с места. Конструктивно состоит из пакета фрикционных и металлических дисков, нажимного механизма и привода.

Эксплуатация требует периодического контроля износа компонентов и регулировок. Неисправности проявляются пробуксовкой, рывками или неполным выключением сцепления. Регулярное обслуживание предотвращает преждевременный износ корзины и дисков.

Основные элементы и процедуры обслуживания

Компонент	Конструкция	Сервисное обслуживание
Ведущие диски	Стальные шлицевые диски (5 шт.), соединены с барабаном сцепления	Контроль толщины и плоскостности Замена при деформации или глубоких рисках Очистка от загрязнений и задиров
Ведомые диски	Диски (4 шт.) с фрикционными накладками, соединены с валом КПП	Измерение остаточной толщины накладок (мин. 2.5 мм) Замена при износе, расслоении или короблении Промывка в керосине при загрязнении маслом
Корзина (барабан) сцепления	Литая алюминиевая корзина со шлицами для ведущих дисков	Осмотр шлицев на предмет заусенцев и излома Шлифовка или замена при "ступенчатом" износе Контроль соосности посадочных поверхностей
Нажимной диск и пружины	Стальной диск с 6 цилиндрическими пружинами	Замер длины пружин (оригинал: 34±0.5 мм) Замена пружин при просадке >2 мм или поломке Проверка плоскости нажимного диска
Выжимной механизм	Подшипник, толкатель и регулировочный винт на крышке КПП	Регулировка свободного хода ручки (3-5 мм) Смазка подшипника Литолом-24 при ТО Замена подшипника при люфте или шуме

Критические операции при сборке: последовательная установка дисков (начинается и заканчивается ведущим), равномерная затяжка пружин крест-накрест (момент 4-5 кгс·м), контроль биения корзины. Используйте моторное масло М10Г2к или аналог для заливки в картер.

Коробка передач: схема переключения и технология работы

Коробка передач мотоцикла Днепр МТ 10-36 – четырёхступенчатая механическая трансмиссия с ножным управлением. Схема переключения реализована по классической последовательной системе: передачи активируются перемещением рычага носком ноги вверх или вниз. Нейтральная позиция (N) расположена между первой и второй передачами. Для перехода с первой на вторую требуется один полный подъём рычага (с промежуточной фиксацией в нейтрали), далее включение третьей и четвёртой осуществляется аналогичными движениями вверх. Обратный переход на пониженные передачи выполняется последовательным нажатием вниз.

Технология работы основана на принципе кулачкового механизма и шестерён постоянного зацепления. При воздействии на рычаг усилие через тяги передаётся на поводковый вал, который проворачивает кулачковую шайбу. Её выступы смещают сухари, перемещающие каретки с муфтами включения вдоль шлицев ведомого вала. Муфты блокируют вращение соответствующей шестерни, замыкая кинематическую цепь. Переключение требует обязательного выжима сцепления для разъединения потока мощности между двигателем и трансмиссией.

Порядок и параметры переключения

Действие	Результат	Направление рычага
Полное нажатие из нейтрали	Включение 1-й передачи	↓
Полный подъём из 1-й	Включение 2-й передачи (через N)	↑
Подъём из 2-й	Включение 3-й передачи	↑
Подъём из 3-й	Включение 4-й передачи	↑

Ключевые особенности:

Ход рычага – короткий, с чёткими фиксаторами позиций
Обязательная пауза в нейтрали при переходе 1→2
Прямозубая конструкция шестерён снижает шумность

Передаточные числа трансмиссии

Трансмиссия мотоцикла Днепр МТ 10-36 включает первичную цепную передачу, четырёхступенчатую коробку переключения передач (КПП) и главную коническую передачу заднего моста. Передаточные числа определяют соотношение между оборотами двигателя и ведущего колеса, напрямую влияя на динамику разгона, тяговые характеристики и максимальную скорость.

Значения подобраны для оптимального использования крутящего момента двухцилиндрового двигателя в различных дорожных условиях. Ниже приведены заводские передаточные числа компонентов трансмиссии.

Компонент трансмиссии	Передаточное число
Первичная цепная передача (двигатель → сцепление)	1,739 (31/18)
КПП: 1-я передача	3,380 (33/10)
КПП: 2-я передача	2,060 (33/16)
КПП: 3-я передача	1,420 (28/20)
КПП: 4-я передача	1,000 (25/25)
Главная передача (задний мост)	3,940 (34/9)

Общее передаточное число для каждой передачи рассчитывается умножением значений первичной передачи, выбранной ступени КПП и главной передачи. Например, для 1-й передачи: 1,739 × 3,380 × 3,940 ≈ 23,2. Это обеспечивает максимальное тяговое усилие при старте и движении под нагрузкой.

Особенности приводного вала: обслуживание и ремонт

Приводной вал на Днепре МТ 10-36 передает крутящий момент от коробки передач к редуктору заднего колеса через карданное соединение. Его герметичная конструкция с сальниками исключает необходимость регулярной смазки, но требует контроля целостности пыльников и отсутствия люфтов в шлицевом соединении и крестовинах. Вибрации на высоких скоростях или стуки при старте сигнализируют о критическом износе компонентов.

Обслуживание включает ежегодную проверку состояния резиновых чехлов (разрывы приводят к попаданию грязи и ускоренному износу), а также диагностику осевого и радиального биения вала. Регулировка зацепления шлицов проводится при появлении продольного люфта путем смещения вала в муфте коробки передач с последующей фиксацией стопорным кольцом.

Ремонтные операции при неисправностях

Замена крестовин: Требует прессовки подшипников и балансировки узла. При установке новых крестовин игольчатые подшипники заполняются смазкой Литол-24.
Восстановление шлицев: При задирах – шлифовка и подбор соответствующей по размеру ответной муфты. Сильная выработка требует замены вала.
Устранение дисбаланса: Балансировка на стенде после ремонта крестовин или замены вала (допустимое биение – до 0.8 мм).

Симптом	Вероятная причина	Способ устранения
Стук при разгоне/торможении	Износ шлицевого соединения	Регулировка положения вала, замена муфты
Вибрация на скорости >80 км/ч	Дисбаланс вала, деформация	Балансировка, проверка геометрии
Течь смазки у фланцев	Износ сальников, трещины пыльников	Замена уплотнений с промывкой подшипников

Важно: После замены крестовин запрещается эксплуатация мотоцикла без обкатки (500 км без нагрузок) для приработки подшипников. Использование неоригинальных крестовин ведет к ускоренному разрушению из-за несоответствия нагрузкам. При монтаже фланца редуктора соблюдается момент затяжки гайки (180-220 Н·м) с контролем положения стопорной шайбы.

Рама: конструкция и особенности жесткости

Рама мотоцикла Днепр МТ 10-36 представляет собой дуплексную (двойную) замкнутую конструкцию, сваренную из высокопрочных стальных труб прямоугольного и круглого сечения. Основу составляют два мощных симметричных лонжерона, идущих вдоль всего мотоцикла, соединённые системой поперечных и диагональных связей. Такая схема формирует жёсткую пространственную ферму, рассчитанную на значительные эксплуатационные нагрузки.

Ключевой особенностью рамы является её повышенная жёсткость на кручение, критически важная для эксплуатации с боковой коляской. Усиленные зоны крепления коляски, подрамника сиденья, а также точек установки двигателя и задней подвески минимизируют деформации при движении по бездорожью или с грузом. Конструктивно предусмотрены технологические отверстия и кронштейны для монтажа электрооборудования, топливного бака, крыльев и прочих агрегатов.

Основные характеристики и элементы

Тип рамы	Дуплексная замкнутая, трубчатая сварная
Материал	Сталь марок Ст20, Ст30 (толстостенные трубы)
Усиленные зоны	Крепление коляски, подвески двигателя, задних амортизаторов
Главные элементы	Продольные лонжероны (левая/правая балка) Передняя траверса с рулевой колонкой Поперечные связи (под двигатель, подрамник) Кронштейны крепления коляски Петли амортизаторов задней подвески

Конструктивные решения для жёсткости: Диагональные распорки в зоне колясочного крепления, усиление лонжеронов накладками в критических сечениях, применение замкнутых профилей (треугольник, прямоугольник) в силовых узлах. Разнесённые точки крепления задних амортизаторов повышают устойчивость при боковых нагрузках от коляски.

Важно: Цельная конструкция без шарниров обеспечивает стабильность геометрии, но требует тщательного контроля состояния сварных швов и защитного лакокрасочного покрытия во избежание коррозии, ослабляющей каркас.

Передняя вилка: устройство и регулировка

Передняя вилка мотоцикла Днепр МТ 10-36 – телескопического типа с гидравлическими амортизаторами и пружинами сжатия. Она обеспечивает гашение колебаний колеса и стабилизацию управления. Конструктивно состоит из двух параллельных стоек, соединенных траверсой руля и мостом переднего колеса.

Основные функции включают поглощение дорожных неровностей, поддержание контакта колеса с покрытием и точную передачу усилия руления. Работоспособность вилки напрямую влияет на безопасность и комфорт, требуя регулярного контроля состояния масла и герметичности сальников.

Конструктивные элементы

Телескопические стойки: Пара полых труб (наружные – перья, внутренние – штоки), перемещающихся относительно друг друга.
Пружины сжатия: Расположены внутри стоек, задают основную жесткость и возвращают вилку в исходное положение.
Гидравлические демпферы: Масляные амортизаторы внутри штоков, гасящие колебания за счет перетекания жидкости через клапаны.
Сальники и манжеты: Обеспечивают герметичность масляной полости в верхней части перьев.
Регулировочные гайки: Верхние крышки с резьбой для изменения преднатяга пружин.
Масло: Специальное амортизаторное масло (объем ~150-160 мл на стойку, марка АЖ-12Т или аналоги).

Процедура регулировки

Установите мотоцикл вертикально на подставку (без нагрузки на колесо).
Ослабьте контргайки на регулировочных гайках верхних крышек.
Вращайте гайки ключом:
- По часовой стрелке – увеличивает преднатяг пружин (жестче ход).
- Против часовой стрелки – уменьшает преднатяг (мягче ход).
Добейтесь равномерного хода обеих стоек без провалов и стуков. Рекомендуемый свободный ход пружин – 5-10 мм.
Зафиксируйте положение контргайками, избегая смещения регулировочных гаек.

Контроль состояния и обслуживание

Параметр	Норма	Признак неисправности
Уровень масла	На 120-140 мм ниже края пера	Течь сальников, мягкий/жесткий ход, стуки
Состояние сальников	Чистая сухая поверхность штока	Масляные подтеки на перьях
Ход вилки	Плавный без заеданий	Прогрессирующее затухание колебаний

Замена масла производится каждые 8-10 тыс. км. При износе сальников или деформации штоков требуется разборка и ремонт вилки с заменой поврежденных компонентов.

Задняя подвеска: амортизаторная система и свечная схема

Задняя подвеска Днепра МТ 10-36 выполнена по классической свечной схеме с двумя гидравлическими амортизаторами двустороннего действия. Основой конструкции служит жесткая стальная вилка («свеча»), интегрированная в маятник и подвижно закрепленная в раме через резиновые втулки. На вилку через пружины опираются телескопические амортизаторы, обеспечивающие демпфирование колебаний при движении по неровностям.

Амортизаторы крепятся нижним шарниром к кронштейнам на маятнике, а верхним – к поперечной балке рамы. Пружины предварительного поджатия регулируются ступенчато специальными кольцами, что позволяет адаптировать жесткость под нагрузку. Система рассчитана на ход подвески до 120 мм, сохраняя стабильность колеи при вертикальном перемещении колеса благодаря параллелограммной геометрии креплений.

Ключевые характеристики и компоненты

Тип амортизаторов: масляно-пружинные, с перепускными клапанами сжатия/отбоя
Регулировки: 5-ступенчатая предварительная нагрузка пружин
Крепление маятника: качающееся на игольчатых подшипниках
Дополнительные элементы: буферы сжатия из пористой резины внутри пружин

Параметр	Значение
Угол качания маятника	32°
Диаметр пружины	26 мм
Ход подвески	110-120 мм
Усилие сжатия амортизатора	50 кгс

Особенность схемы – независимая работа амортизаторов, обеспечивающая сохранение сцепления колеса при прохождении диагональных препятствий. Конструкция требует периодической смазки шарниров маятника и контроля состояния резиновых отбойников для предотвращения металлических контактов при полном сжатии подвески.

Колёсные диски: параметры и весовые нагрузки

Диски мотоцикла Днепр МТ 10-36 выполнены из штампованной стали, имеют спицевую конструкцию, обеспечивающую баланс прочности и амортизации. Переднее и заднее колесо используют идентичные диски диаметром 19 дюймов, что соответствует классическим стандартам тяжёлых мотоциклов советского периода.

Крепление дисков осуществляется через ступицу с помощью конусных подшипников. Центральное отверстие заднего диска имеет шлицы для соединения с приводом от коробки передач. Обода усилены для компенсации нагрузок при эксплуатации с коляской.

Основные параметры

Диаметр обода: 19 дюймов (483 мм)
Ширина обода: 3.25 дюйма (83 мм)
Количество спиц: 40 шт. (равномерное распределение)
Посадочный размер: 4.00×19 (переднее/заднее)
Материал: Сталь 20 (холодная штамповка)

Весовые нагрузки

Тип нагрузки	Переднее колесо	Заднее колесо
Максимальная статическая	180 кг	220 кг
Допустимая динамическая (при скорости 90 км/ч)	250 кг	300 кг
Предельная с коляской*	320 кг	400 кг

* При использовании штатной коляски СМЗ С-31. Превышение нагрузок приводит к деформации спиц и трещинам в ободе.

Расчётная усталостная прочность подтверждена для 50 000 км пробега при соблюдении норм давления в шинах (1.8 атм – перед, 2.2 атм – зад). Замена спиц обязательна при отклонении радиального биения свыше 3 мм.

Тормозная система переднего колеса: узлы и обслуживание

Тормозная система переднего колеса Днепр МТ 10-36 состоит из барабанного механизма с механическим приводом через трос. Основные компоненты включают тормозной барабан, закреплённый на ступице колеса, и тормозную опорную пластину с установленными на ней колодками. Управление осуществляется рукояткой на руле, передающей усилие через стальной трос к рычагу разжима колодок.

Эффективность работы зависит от правильной регулировки свободного хода рукоятки и состояния фрикционных накладок. Износ колодок контролируется по меткам на индикаторе износа. Периодически требуется проверка целостности троса, смазка шарниров рычагов и очистка внутренней полости барабана от пыли.

Ключевые узлы системы

Тормозной барабан: Чугунный, диаметр 200 мм, крепится к ступице болтами
Колодки (2 шт): Дугообразные с фрикционными накладками
Распорный кулак: Преобразует движение троса в разжим колодок
Стяжные пружины: Возвращают колодки в исходное положение
Трос привода: Стальной, в защитной оболочке

Обслуживание включает следующие операции:

Регулировка свободного хода рукоятки (5-7 мм)
Контроль толщины накладок колодок (мин. 1.5 мм)
Очистка внутренней поверхности барабана от грязи
Смазка оси распорного кулака и троса
Проверка целостности стяжных пружин

Параметр	Значение
Тип тормоза	Барабанный, механический
Диаметр барабана	200 мм
Ход рукоятки	5-7 мм (свободный)
Минимальная толщина накладки	1.5 мм

Важно! При замене колодок требуется одновременная установка обоих элементов и притирка поверхностей пробным торможением. Перекос деталей приводит к снижению эффективности и вибрациям. Регулярно проверяйте отсутствие подтёков масла на накладках – это критично для безопасности.

Задний барабанный тормоз: механизм и регулировка

Задний тормоз Днепра МТ 10-36 – барабанного типа с механическим приводом через трос. Основные компоненты включают чугунный тормозной барабан, жёстко зафиксированный на ступице колеса, и неподвижную тормозную колодку. На колодке закреплены две фрикционные накладки, которые прижимаются к внутренней поверхности барабана под действием разжимного кулачка.

При нажатии на педаль тормоза усилие через трос передаётся на рычаг разжимного кулачка. Вращение кулачка раздвигает нижние концы колодок, прижимая их накладки к барабану. Возвратные пружины обеспечивают обратное движение колодок после прекращения воздействия на педаль, предотвращая подтормаживание.

Процесс регулировки

Регулировка необходима при увеличении хода педали или снижении эффективности торможения. Выполняется в два этапа:

Регулировка натяжения троса:
- Ослабьте контргайку на резьбовом наконечнике троса у тормозного механизма
- Вращайте наконечник для достижения свободного хода педали 5-10 мм
- Зафиксируйте положение контргайкой
Регулировка положения колодок:
- Снимите колесо и тормозной барабан
- Ослабьте болты крепления тормозной колодки к щиту
- Поворачивайте эксцентриковые оси крепления колодки до минимального зазора между накладками и барабаном
- Затяните болты крепления с моментом 20-25 Н·м

Контроль качества регулировки: после сборки проверьте отсутствие трения колодок о барабан при вращении колеса на подставке и плавность срабатывания тормоза. Ход педали должен обеспечивать полную блокировку колеса при усилии не более 400 Н.

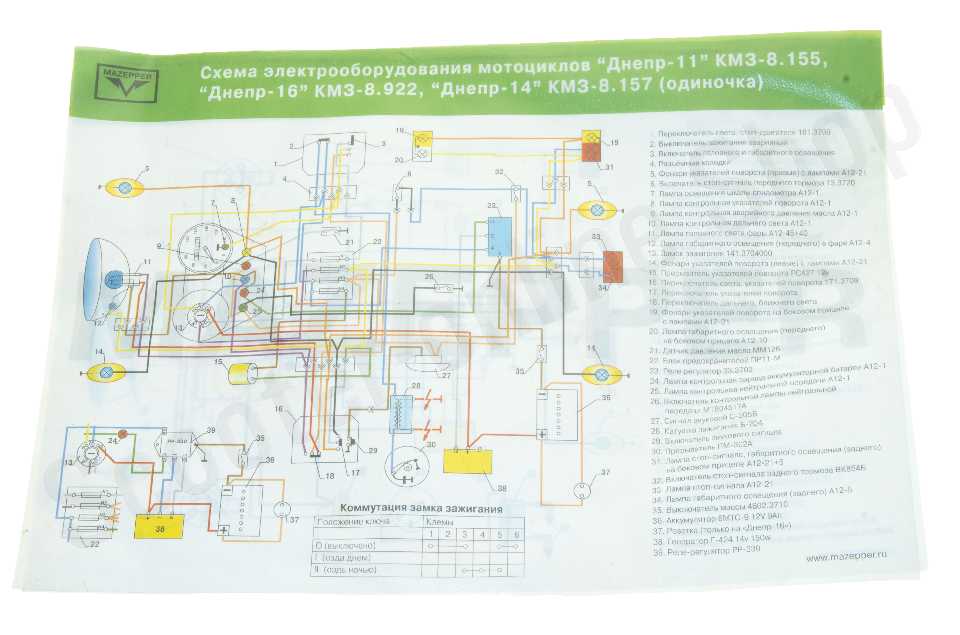

Электропроводка: принципиальная схема цепи

Принципиальная схема электропроводки мотоцикла Днепр МТ 10-36 представляет собой однолинейную схему постоянного тока напряжением 12 В. Она объединяет источники питания (генератор Г424, аккумуляторную батарею), потребители энергии и коммутационные устройства. Все соединения выполнены по однопроводной системе: "минус" подается через массу (раму), а "плюс" разводится изолированными проводами к приборам.

Ключевым элементом схемы является центральный жгут проводов, идущий от руля вдоль рамы к задней части мотоцикла. Разъемные соединения сосредоточены под бензобаком и на щитке приборов. Для защиты цепей используются плавкие предохранители номиналом 10А, установленные в блоке возле аккумулятора. Особое внимание уделено экранированию проводов системы зажигания для подавления радиопомех.

Цветовая маркировка основных цепей

Провода имеют стандартную цветовую маркировку согласно заводской схеме:

Цвет провода	Назначение цепи
Красный (К)	Питание от АКБ/генератора
Коричневый (Ч)	Габаритные огни
Желтый (Ж)	Левые поворотники
Синий (С)	Правые поворотники
Белый (Б)	Фара дальний свет
Серый (СР)	Фара ближний свет

Критические узлы схемы:

Цепь зажигания: катушка Б115, прерыватель РС331, экранированный провод к свече
Цепь генератора: три вывода статора ("+", "Ш", "-") с подключением к реле-регулятору РР362
Сигнализация: кнопка КС212 с независимым питанием через предохранитель

Важно: При ремонте обязательно сверяться со схемой из руководства, так как модификации мотоцикла могли иметь отличия в подключении задних фонарей и контрольно-измерительных приборов.

Генератор: параметры выходного напряжения

Генератор мотоцикла Днепр МТ 10-36 – трёхфазная синхронная машина переменного тока с электромагнитным возбуждением. Он вырабатывает переменное напряжение, которое затем преобразуется в постоянное для питания бортовой сети и зарядки аккумулятора. Работа генератора напрямую зависит от оборотов двигателя через привод шестерёнчатого типа.

Выходные параметры напряжения стабилизируются реле-регулятором РР362. Без корректирующего устройства напряжение могло бы превышать допустимые значения при увеличении оборотов, что привело бы к выходу из строя электрооборудования и перезаряду АКБ.

Основные характеристики

Параметр	Значение
Тип системы	3-фазный переменный ток с выпрямительным блоком
Номинальное выходное напряжение	14 В (±0.5 В)
Диапазон регулировки	13.5–14.5 В
Ток отдачи (макс.)	15 А
Напряжение фаз (переменное)	8–10 В (при 5000 об/мин)

Ключевые особенности:

Напряжение контролируется на выходе выпрямительного блока
Стабилизация осуществляется реле-регулятором путём изменения тока возбуждения
Допустимое отклонение – не более ±0.5 В от номинала при любых оборотах

Фары и светосигнальное оборудование

Передняя фара мотоцикла Днепр МТ 10-36 оснащена двухрежимной лампой накаливания А12-45+40 мощностью 45 Вт (дальний свет) и 40 Вт (ближний свет). Корпус фары выполнен из стали с хромированным отражателем и стеклянной линзой, крепится на вилке передней вилки через кронштейн. Управление режимами осуществляется подрулевым переключателем на левой рукоятке.

Задний фонарь комбинированного типа включает в себя стоп-сигнал (21 Вт) и габаритный огонь (5 Вт), интегрированные в единый корпус с красным светофильтром. Указатели поворота оранжевого цвета (4 шт., по 21 Вт каждый) установлены на передних крыльях и задних стойках. Все световые приборы подключены через реле-прерыватель поворотов и стандартную 6-вольтовую электропроводку с предохранителями.

Технические параметры и компоновка

Элемент	Тип лампы	Мощность (Вт)	Расположение
Фара (дальний свет)	А12-45	45	Центр рулевой колонки
Фара (ближний свет)	А12-40	40	Центр рулевой колонки
Стоп-сигнал	А12-21	21	Заднее крыло
Габаритный огонь	А12-5	5	Заднее крыло / передняя фара
Указатели поворота	А12-21	21	Передние крылья / задние стойки

Приборная панель: индикаторы и контроллеры

Приборная панель Днепр МТ 10-36 расположена на топливном баке в зоне прямой видимости водителя. Она объединяет ключевые измерительные приборы и световые индикаторы, необходимые для контроля параметров движения и технического состояния мотоцикла. Все элементы заключены в единый металлический корпус с антибликовым покрытием.

Основная компоновка включает аналоговые стрелочные приборы в центральной части и блок сигнальных ламп ниже них. Управление подсветкой осуществляется отдельным переключателем на панели. Конструкция рассчитана на устойчивость к вибрациям и защищена от влаги резиновыми уплотнителями.

Состав элементов

Центральные приборы:

Спидометр – шкала до 120 км/ч со встроенным одометром (общий пробег) и трипом (суточный счетчик).
Амперметр – показывает заряд/разряд АКБ (±30А). Красная зона слева – разряд, зеленая справа – заряд.

Блок сигнальных ламп (расположен под приборами):

Иконка	Назначение	Цвет свечения
↯	Указатели поворотов	Желтый
N	Нейтральная передача	Зеленый
⧆	Дальний свет фар	Синий
🛢	Давление масла	Красный

Контроллеры на панели включают кнопку сброса суточного пробега (трипа) и механический переключатель подсветки с тремя позициями: "выкл", "габариты", "приборы+габариты". Проводка подключена через разъемы с цветовой маркировкой для упрощения обслуживания.

Ключевые размеры: габариты и эксплуатационные радиусы

Габаритные параметры Днепр МТ 10-36 определяют его физические пропорции и влияют на маневренность в городских условиях и на бездорожье. Ключевыми показателями являются длина, ширина, высота, а также клиренс и колесная база, обеспечивающие устойчивость и проходимость.

Эксплуатационные радиусы характеризуют маневренные возможности мотоцикла с коляской при выполнении поворотов и разворотов. Эти показатели критичны при движении в ограниченном пространстве, парковке и прохождении сложных участков трассы.

Основные габаритные размеры

Длина (с коляской)	2400 мм
Ширина (с коляской)	1650 мм
Высота (по рулю)	1100 мм
Колесная база	1430 мм
Дорожный просвет (клиренс)	125 мм
Ширина колеи коляски	1100 мм

Эксплуатационные радиусы:

Минимальный радиус поворота: 3.5 метра (с коляской)
Радиус разворота по внешнему колесу: 6.8 метра

Весовые характеристики: сухая/эксплуатационная масса

Сухая масса Днепра МТ 10-36 составляет 280 кг. Этот показатель включает вес мотоцикла в базовой комплектации без заправленных технических жидкостей (топлива, масла, тормозной жидкости) и без аккумулятора.

Эксплуатационная (снаряжённая) масса достигает 310 кг. К сухой массе добавлены: полный бак топлива (19 л), все рабочие жидкости в стандартных объёмах, аккумулятор, штатный комплект инструментов и документация.

Факторы, влияющие на массу

Рама и агрегаты: Тяжёлая дуплексная рама и массивный 650-кубовый двигатель
Трансмиссия: Вес карданного привода и 4-ступенчатой КПП
Колёса: Массивные спицованные колёса с шинами 3.75-19"

Тип массы	Значение (кг)	Составляющие элементы
Сухая	280	Рама, двигатель, ходовая часть без жидкостей
Эксплуатационная	310	Сухая масса + топливо + масло + аккумулятор + инструмент

Важно: При эксплуатации фактический вес увеличивается за счёт водителя, пассажира, груза и дополнительного оборудования (кофры, ветровые стекла). Максимальная разрешённая масса с нагрузкой достигает 500 кг.

Динамические параметры: максимальная скорость и расход топлива

Мотоцикл Днепр МТ 10-36 оснащался двухцилиндровым оппозитным двигателем воздушного охлаждения (650 см³), который развивал мощность 36 л.с. при 5200-5800 об/мин. Благодаря этому мотоцикл достигал максимальной скорости 120-125 км/ч на ровной трассе при оптимальных условиях. Динамика разгона с места до 100 км/ч составляла около 15-18 секунд, что для тяжелого (275 кг в снаряженном состоянии) дорожного мотоцикла советской эпохи считалось удовлетворительным показателем.

Расход топлива варьировался в зависимости от режима эксплуатации: при размеренной езде (60-80 км/ч) составлял 5-6 л/100 км, в городском цикле с частыми остановками увеличивался до 7-8 л/100 км, а при агрессивной манере вождения или полной загрузке мог достигать 9-10 л/100 км. Объем топливного бака (22 л) обеспечивал запас хода до 350 км. Эффективность потребления горючего напрямую зависела от технического состояния карбюраторов К-301 и регулировки зажигания.

Факторы, влияющие на динамику

Трансмиссия: 4-ступенчатая КПП с сухим однодисковым сцеплением
Аэродинамика: прямоугольная конструкция и высокий руль создавали значительное сопротивление
Шины: штатные покрышки 3.75-19" ограничивали курсовую устойчивость на высоких скоростях

Сводные показатели
Параметр	Значение
Максимальная скорость	120-125 км/ч
Расход (трасса)	5-6 л/100 км
Расход (город)	7-8 л/100 км
Разгон 0-100 км/ч	15-18 сек

Для поддержания заводских характеристик требовалась регулярная регулировка клапанов (зазор 0.1 мм) и чистка воздушных фильтров. Нарушение угла опережения зажигания (штатно 3.8 мм до ВМТ) приводило к детонации и росту расхода топлива на 15-20%.

Типы эксплуатационных масел для двигателя и трансмиссии

Двигатель и трансмиссия Днепр МТ 10-36 используют общую систему смазки, что требует применения универсального масла, одновременно отвечающего требованиям поршневой группы, подшипников коленвала, шестерен КПП и главной передачи. Неправильный подбор масла может привести к повышенному износу узлов или протечкам через сальники.

Рекомендуются минеральные или полусинтетические масла классов вязкости SAE 10W-40, 15W-40, 20W-50, соответствующих стандартам API SF/SG/SH. Синтетические масла нежелательны из-за риска вымывания отложений в старых двигателях и возможной несовместимости с материалами уплотнений.

Критерии выбора

Минеральные масла: Оптимальны для стандартной эксплуатации. Примеры: М-10Г2к, М-12Г2к (ГОСТ), Motul 3000 20W-50
Полусинтетические масла: Допустимы при отсутствии протечек. Пример: Lukoil Standard 10W-40
Сезонность:

Сезон Рекомендуемая вязкость SAE

Лето (выше +5°C) SAE 40, 20W-50

Зима (до -15°C) SAE 10W-40, 15W-40

Всесезонное SAE 10W-40, 15W-40
Запрещено: Масла классов API SJ и выше с маркировкой "Energy Conserving" (снижают трение в сцеплении), дизельные масла (API CH/CI)

Сезон	Рекомендуемая вязкость SAE
Лето (выше +5°C)	SAE 40, 20W-50
Зима (до -15°C)	SAE 10W-40, 15W-40
Всесезонное	SAE 10W-40, 15W-40

Объем системы: 3.0 л при замене. Требуемая периодичность замены – каждые 1500-2000 км. Перед заливкой нового масла обязательна промывка системы специальным составом при наличии загрязнений или смене типа масла.

Периодичность технического обслуживания

Регулярное техническое обслуживание (ТО) критически важно для поддержания работоспособности, безопасности и ресурса мотоцикла Днепр МТ 10-36. Пренебрежение регламентными работами приводит к ускоренному износу узлов, повышенному расходу топлива и масла, а также повышает риск поломок в дороге. Соблюдение периодичности – ключевой фактор долговечности двигателя и трансмиссии.

Интервалы ТО определяются пробегом мотоцикла (в километрах) или временем эксплуатации (месяцами), в зависимости от типа операции. Суровые условия (пыль, влага, низкие температуры, частые короткие поездки) сокращают межсервисные промежутки. Контроль состояния узлов должен выполняться чаще указанных норм при интенсивной эксплуатации или появлении нехарактерных шумов, вибраций.

Вид работ / Контролируемый узел	Периодичность
Ежедневное обслуживание (ЕО)	Перед каждой поездкой
Проверка уровня масла в двигателе и коробке передач	Перед запуском
Контроль давления в шинах	Перед выездом
Проверка исправности световых приборов, звукового сигнала	Перед выездом
Визуальный осмотр на наличие подтеков масла, топлива, охлаждающей жидкости	Перед выездом
Первое техническое обслуживание (ТО-1)	Каждые 2000 км или 6 месяцев
Замена моторного масла и масляного фильтра	2000 км
Регулировка свободного хода сцепления	2000 км
Регулировка свободного хода ручки газа	2000 км
Проверка и регулировка натяжения цепи главной передачи	2000 км
Проверка уровня тормозной жидкости, состояния тормозных колодок	2000 км
Второе техническое обслуживание (ТО-2)	Каждые 6000 км или 12 месяцев
Все операции ТО-1	Обязательно
Замена масла в коробке передач	6000 км
Чистка и регулировка карбюраторов, замена топливного фильтра	6000 км
Проверка и регулировка клапанных зазоров двигателя	6000 км
Проверка состояния свечей зажигания, зазора	6000 км
Контроль состояния подшипников колес, рулевой колонки	6000 км
Регулировка угла опережения зажигания	6000 км
Сезонное обслуживание (СО)	2 раза в год (перед началом и после окончания сезона)
Замена всех технических жидкостей (масла, тормозная жидкость)	При консервации/расконсервации
Промывка системы охлаждения, замена антифриза	Осенью или по состоянию
Обработка цепи смазкой, консервация хромированных деталей	При постановке на хранение
Проверка плотности электролита АКБ, зарядка	Перед сезоном/при хранении

Особенности запуска двигателя в зимний период

Запуск двигателя мотоцикла Днепр МТ 10-36 при отрицательных температурах осложняется повышенной вязкостью моторного масла, снижением эффективности аккумуляторной батареи и ухудшением испаряемости топлива. Эти факторы затрудняют проворачивание коленчатого вала и формирование качественной топливно-воздушной смеси.

Подготовка мотоцикла к зимней эксплуатации требует особого внимания к состоянию аккумулятора, вязкости масла и исправности системы зажигания. Пренебрежение этими аспектами приводит к быстрому разряду батареи или механическим повреждениям стартера при попытках запуска.

Ключевые рекомендации

Подготовка аккумулятора
- Храните батарею в тёплом помещении при длительном простое
- Контролируйте уровень электролита и плотность (не ниже 1.27 г/см³)
- Перед запуском выполните 2-3 коротких включения дальнего света для "разогрева"
Работа с карбюраторами
- Полностью вытяните рукоятку "подсоса" для обогащения смеси
- Несколько раз нажмите на бензонасос для подкачки топлива
- При температуре ниже -15°C используйте зимние жиклёры

Техника запуска

Способ	Действия	Особенности
Электростартер	Короткие включения по 3-5 сек с паузами 20 сек	С выжатым сцеплением для снижения нагрузки
Кик-стартер	2-3 плавных прокачки, затем резкий удар	Предварительно провернуть коленвал рукояткой

Прогрев после запуска
- Держите частично вытянутый подсос первые 2-3 минуты
- Контролируйте стабильность оборотов (не ниже 1000 об/мин)
- Начинайте движение только при температуре масла выше 40°C

Важно: При температурах ниже -25°C рекомендуется использовать предпусковой подогреватель масляного картера. Категорически запрещено лить эфиросодержащие составы во впускной тракт – это приводит к детонации и повреждению поршневой группы.

Регулировка клапанов Днепр МТ 10-36: методика и температурные условия

Регулировку клапанов проводят исключительно на холодном двигателе при температуре 15-25°C. Прогретый мотор приводит к неточным замерам из-за теплового расширения деталей, что вызывает стук клапанов или снижение мощности.

Подготовьте щуп 0.05 мм, гаечные ключи на 10 и 13 мм, а также отвёртку. Снимите клапанные крышки обоих цилиндров, очистите прилегающие поверхности от грязи для предотвращения попадания абразива в механизм.

Последовательность регулировки

Проверните коленвал спецключом до совмещения метки «ВМТ» на маховике с риской в смотровом окне картера сцепления (1-й цилиндр в ВМТ такта сжатия).
Проверьте зазоры у обоих клапанов 1-го цилиндра, вставив щуп 0.05 мм между коромыслом и стержнем клапана. Щуп должен проходить с лёгким сопротивлением.
При отклонении зазора ослабьте контргайку регулировочного болта коромысла. Вращайте болт отвёрткой, добейтесь нужного натяга щупа, затем зафиксируйте контргайку.
Поверните коленвал на 360°, совместив метку ВМТ для 2-го цилиндра. Повторите процедуру регулировки.
Прокрутите коленвал на 2-3 оборота вручную и перепроверьте зазоры на обоих цилиндрах.

Тип клапана	Зазор (холодный)	Зазор (горячий)
Впускной	0.05 мм	0.10 мм
Выпускной	0.05 мм	0.10 мм

Регулировка на прогретом двигателе (50-60°C) допустима в полевых условиях, но требует увеличения зазора вдвое. Соблюдайте осторожность: контакт с горячими деталями вызывает ожоги. После горячей регулировки обязательно перепроверьте зазоры на остывшем моторе.

Распространённые проблемы двигателя и методы ремонта

Двигатель Днепр МТ 10-36, несмотря на свою надёжность, подвержен типичным для оппозитных моторов неисправностям. Основные сложности связаны с износом деталей, нарушением регулировок и качеством топливно-смазочных материалов. Регулярная диагностика критически важна для предотвращения серьёзных поломок.

Большинство проблем проявляются через посторонние шумы, падение мощности, повышенный расход масла или неустойчивую работу. Своевременное устранение неисправностей предотвращает каскадный выход из строя смежных узлов и снижает стоимость восстановления.

Типичные неисправности и способы устранения

Проблема	Возможные причины	Методы ремонта
Стук в цилиндрах	Износ поршневых пальцев Деформация шатуна Детонация из-за низкого октанового числа	Замена поршневой группы и пальцев Расточка цилиндров под ремонтный размер Использование бензина АИ-92/АИ-95
Течь масла	Износ сальников коленвала Деформация картера Повреждение прокладки головки цилиндра	Замена сальников с демонтажем двигателя Шлифовка привалочных плоскостей Установка прокладок с герметиком
Перегрев двигателя	Загрязнение рёбер охлаждения Неправильное зажигание Обогащённая топливная смесь	Механическая очистка цилиндров Регулировка УОЗ и карбюраторов Проверка уровня масла в КПП
Падение компрессии	Залегание колец в канавках Прогар клапана Дефект прокладки ГБЦ	Заливка раскоксовывателя в цилиндры Притирка клапанов и седел Затяжка головки с моментом 32 Н·м

Схема расположения агрегатов на раме

Компоновка узлов Днепр МТ 10-36 на трубчатой дуплексной раме обеспечивает баланс и ремонтопригодность. Основные агрегаты закреплены с учетом центра масс и кинематики трансмиссии.

Расположение оптимизировано под эксплуатацию с коляской: силовой блок смещен к левой стороне рамы для компенсации веса коляски, а точки крепления усилены дополнительными кронштейнами.

Ключевые узлы и их позиции

Двигатель: Установлен в центральной части рамы между нижними трубами, крепится через резиновые амортизаторы на четырех точках
Коробка передач: Смонтирована непосредственно за двигателем, соединена с ним картером первичной передачи
Воздушный фильтр: Размещен над карбюраторами в пространстве под бензобаком
Топливный бак: Закреплен на верхних трубах рамы над двигателем, с вырезом для установки седла
Задний редуктор: Фиксируется к концевой части правой лонжеронной трубы через фланец
Аккумулятор: Расположен в нише под седлом за бензобаком
Электрооборудование: Генератор – на левой стороне двигателя, катушка зажигания – на передней стойке рамы

Узел	Позиция на раме	Способ крепления
Карданный вал	Вдоль правого лонжерона	Опоры с резиновыми муфтами
Крепление коляски	Левая сторона центральной части	Шарнирная сцепка + 3 болтовых соединения
Глушители	Правый – под ногами водителя, левый – вдоль коляски	Хомуты к нижним трубам

Оригинальная инструкция по эксплуатации: ключевые разделы

Инструкция для Днепр МТ 10-36 содержит детальные руководства по безопасной эксплуатации и обслуживанию мотоцикла. Документ структурирован по разделам, охватывающим все аспекты взаимодействия с техникой от первого запуска до сложного ремонта.

Строгое соблюдение предписаний гарантирует корректную работу узлов и продлевает ресурс мотоцикла. Каждый раздел сопровождается схемами, таблицами параметров и четкими алгоритмами действий для пользователя.

Структурные блоки руководства

Общие положения - требования безопасности, гарантийные условия, комплектация.
Технические характеристики - таблицы с параметрами двигателя, трансмиссии, электрооборудования.
Устройство агрегатов - принцип работы сцепления, КПП, карбюратора с кинематическими схемами.
Эксплуатация:
- Обкатка двигателя после покупки
- Алгоритмы холодного/горячего пуска
- Рекомендации по вождению в разных режимах

Техобслуживание - регламенты и периодичность:

Пробег (км)	Процедуры
500-1000	Регулировка клапанов, натяжение цепи
3000	Замена масла в двигателе/редукторе
5000	Чистка воздушного фильтра, проверка свечей

Ремонт - диагностика неисправностей:
1. Методы устранения проблем с зажиганием
2. Регулировка карбюратора К-65
3. Ремкомплект тормозных цилиндров
Электросхемы - цветные диаграммы проводки с маркировкой контактов.
Консервация и хранение - подготовка к зимнему сезону.

Сравнение с модификациями Днепр К-650 и МТ 10-36М

Днепр МТ 10-36 существенно отличался от предшественника К-650 конструкцией подвески и силовой установки. Модель К-650 оснащалась жёсткой задней подвеской и двигателем с нижним расположением клапанов (32 л.с.), тогда как МТ 10-36 получил маятниковую подвеску с гидроамортизаторами и верхнеклапанный мотор мощностью 36 л.с.

Модернизированная версия МТ 10-36М сохранила базовые решения МТ 10-36, но интегрировала ключевые усовершенствования. Главные отличия проявились в тормозной системе и трансмиссии: МТ 10-36М комплектовался дисковым передним тормозом и опциональной 5-ступенчатой коробкой передач взамен 4-ступенчатой у базовой модели.

Сравнительные параметры

Характеристика	К-650	МТ 10-36	МТ 10-36М
Двигатель	650 см³, 32 л.с. (нижнеклапанный)	650 см³, 36 л.с. (верхнеклапанный)	650 см³, 36 л.с. (модернизированный)
Тормоза передние	Барабанные	Барабанные	Дисковые
КПП	4-ступенчатая	4-ступенчатая	4- или 5-ступенчатая
Задняя подвеска	Жёсткая	Маятниковая с амортизаторами	Улучшенная маятниковая
Электрооборудование	Генератор Г-414	Генератор Г-427	Генератор Г-501

Дополнительные отличия в эксплуатации:

К-650: Ножное переключение передач, усиленная рама под коляску, ограниченный температурный режим двигателя.
МТ 10-36: Ручное переключение (рычаг на бензобаке), облегчённая рама, улучшенное охлаждение цилиндров.
МТ 10-36М: Модернизированные карбюраторы К-65Т, усиленные подшипники коленвала, опция электронного зажигания.

Оптимальное хранение и консервация мотоцикла

Перед длительной стоянкой выполните полную мойку и просушку мотоцикла, уделяя особое внимание скрытым полостям рамы, труднодоступным участкам двигателя и ходовой части. Убедитесь в отсутствии влаги в глушителе и топливном баке – остатки воды провоцируют коррозию металлических деталей и деградацию смазочных материалов.

Обработайте все неокрашенные металлические поверхности (цепь, рычаги тормозов/сцепления, крепеж) антикоррозийным спреем типа WD-40 или специализированным консервирующим составом. Проверьте состояние резиновых уплотнителей на вилках, амортизаторах и проводке, при необходимости смажьте их силиконовой смазкой для предотвращения растрескивания.

Этапы консервации

Топливная система
- Слейте бензин из бака и карбюраторов полностью
- Залейте свежее масло в цилиндры через свечные отверстия (10-15 мл)
- Обработайте внутренние поверхности бака консервирующей жидкостью
Силовая установка
- Прокрутите коленвал на 3-4 оборота ключом за гайку генератора
- Установите поршни в среднее положение (равное давление в цилиндрах)
Шины и подвеска
- Поднимите мотоцикл на подставки для разгрузки покрышек
- Подкачайте шины до 3-3.5 атм для сохранения формы

Компонент	Средство обработки	Периодичность контроля
Аккумулятор	Отсоединить клеммы, хранить в заряженном состоянии	Зарядка каждые 30 дней
Тормозная жидкость	Прокачать систему, заменить при потемнении	Визуальный контроль раз в 2 месяца
Электрические разъемы	Обработка контактным спреем	Проверка перед запуском

Используйте чехол из дышащего материала, исключающий образование конденсата. Раз в месяц проветривайте помещение и проверяйте состояние консервационных покрытий. Перед весенней эксплуатацией обязательно замените масла во всех узлах, установите свежий бензин и произведите диагностику тормозной системы.

Список источников

При подготовке материалов о мотоцикле Днепр МТ 10-36 использовались исключительно проверенные технические документы и авторитетные профильные издания. Это гарантирует точность приведённых характеристик и соответствие историческим реалиям производства.

Особое внимание уделялось оригинальным заводским материалам и экспертным публикациям, посвящённым советской мототехнике. Все схемы и описания сверялись с официальными источниками во избежание неточностей.

Основные использованные материалы

Официальное руководство по эксплуатации Днепр МТ 10-36 (Киевский мотоциклетный завод)
Каталог деталей и сборочных единиц мотоциклов Днепр КМЗ
Технический журнал "За рулём": архивные публикации 1980-х годов
Монография "Отечественные мотоциклы 1946-1991 гг." (издательство За рулём)
Специализированные ресурсы: dniepr.ru, moto-kovrov.ru (технические архивы)
Производственные отчёты Киевского мотоциклетного завода за 1980-1985 годы
Журнал "Мото": обзорные статьи о модернизации модели МТ 10-36
