Дополнительное реле стартера - монтаж своими руками

Статья обновлена: 18.08.2025

Стартер автомобиля потребляет значительный ток при запуске двигателя. Этот ток проходит через контакты замка зажигания.

Со временем контакты подгорают и разрушаются. Возникают проблемы: стартер не срабатывает, зажигание отключается во время запуска.

Установка дополнительного реле решает проблему. Сила тока через замок зажигания уменьшается в десятки раз. Основная нагрузка ложится на новое реле и силовые провода.

Результат: контакты замка зажигания служат дольше. Повышается надежность запуска двигателя. Электрическая система автомобиля работает стабильнее.

Подготовка необходимых инструментов

Для установки дополнительного реле стартера потребуется минимальный набор электромонтажных инструментов и расходных материалов. Основное внимание уделите надежности контактов и безопасности соединений.

Убедитесь, что все компоненты соответствуют электрическим параметрам штатной бортовой сети автомобиля. Проверьте номинальное напряжение реле и сечение проводов перед началом работ.

Необходимые инструменты и материалы

• Реле стартера (4-контактное, 12V с током коммутации ≥30А)
• Автомобильные провода сечением 2.5 мм² (красный – плюс, черный – минус)
• Изоляционные клеммы типа "мама" и "кольцо"
• Кримпер для обжима клемм
• Монтажный нож и изолента

1. Мультиметр для проверки цепей
2. Ключи рожковые на 10 и 13 (для крепления массы)
3. Кусачки-бокорезы
4. Термоусадка диаметром 4-6 мм

Дополнительно	Защитные перчатки
Контроль	Тестер цепи

Выбор правильного реле по характеристикам

Ключевым параметром при выборе реле является номинальный ток коммутации, который должен превышать максимальный пусковой ток стартера. Для большинства легковых автомобилей подходят реле на 80-100 А, но для дизельных двигателей или модифицированных систем требуются модели на 150-200 А. Недооценка этого параметра приведет к подгоранию контактов и отказу запуска.

Напряжение катушки управления должно соответствовать бортовой сети – 12В для легкового транспорта или 24В для грузовиков. Проверьте тип крепления (под болт, в колодку) и степень защиты корпуса (IP54/IP67 для моторного отсека). Обязательно учитывайте температурный диапазон: качественные реле работают при -40°C до +110°C.

Критерии выбора

• Тип контактов: SPDT (4 контакта) для простых схем, 5-контактные при необходимости размыкающей цепи
• Материал корпуса: Термостойкий пластик с герметизацией для защиты от влаги и вибрации
• Сопротивление катушки: 70-90 Ом для минимизации нагрузки на управляющие провода

Характеристика	Стандарт	Премиум
Ток коммутации	80А	200А
Клеммы	Сталь	Медь с серебряным напылением
Ресурс циклов	10 000	100 000

Избегайте универсальных реле без маркировки производителя – они часто имеют завышенные характеристики. Отдавайте предпочтение специализированным автомобильным брендам (например, Bosch, Hella, Omron). Для турбированных двигателей или систем с прогревом свечами накаливания используйте реле с дугогасительными камерами.

Определение места установки реле

К выбору точки монтажа дополнительного реле стартера необходимо подойти ответственно, так как это напрямую влияет на надежность и долговечность всей системы. Основная задача – найти место, удовлетворяющее нескольким ключевым критериям: защищенность от внешних воздействий, удобство подключения к силовым и управляющим цепям, а также безопасность эксплуатации.

Неправильно выбранное место установки может привести к перегреву реле, попаданию влаги и грязи, механическим повреждениям, повышенному сопротивлению в силовой цепи или даже короткому замыканию. Это чревато отказом запуска двигателя, выходом из строя самого реле или других компонентов электропроводки автомобиля.

Ключевые критерии выбора места

Ориентируйтесь на следующие важные факторы:

• Защищенность от влаги и грязи: Идеальное место – внутри салона или под капотом в относительно закрытых зонах (например, в монтажном блоке, если позволяет место, или в нишах). Избегайте открытых участков в нижней части моторного отсека, где возможно прямое попадание воды или дорожных реагентов.
• Защищенность от тепла: Реле нельзя располагать вблизи сильно нагревающихся элементов двигателя (выпускной коллектор, турбина, радиатор), выхлопной системы или элементов системы охлаждения. Высокая температура ускоряет старение контактов и изоляции проводов.
• Отсутствие вибрации: Точка крепления должна быть максимально жесткой. Вибрации могут ослабить контактные соединения, повредить внутренние элементы реле или привести к обрыву проводов.
• Удобство подключения: Место должно позволять:
  1. Коротким кабелем сечением не менее 4-6 мм² подключить силовой "+" напрямую от плюсовой клеммы аккумулятора (через предохранитель!).
  2. Коротким кабелем такого же сечения подключить силовой выход реле к управляющему выводу втягивающего реле стартера.
  3. Удобно проложить тонкий управляющий провод (сечение ~0.75-1.5 мм²) от замка зажигания (контакт "Пуск"/"ST") к управляющей катушке реле.
  4. Обеспечить надежное подключение массы реле к кузову автомобиля коротким проводом.
• Доступность для обслуживания: Хотя реле – надежный элемент, возможность его визуального осмотра или замены без полного демонтажа смежных узлов является преимуществом.

Типовые места установки

Наиболее часто реле стартера устанавливают:

Место	Преимущества	Недостатки/Риски
Рядом с монтажным блоком предохранителей (под капотом)	Защита от грязи/влаги (частично), удобство подключения к АКБ и массе, доступность.	Необходимость надежного крепления, проверка на перегрев от соседних узлов.
В салоне, под панелью приборов (за "бардачком" или в нише)	Максимальная защита от влаги, грязи, температуры и вибраций.	Требуется аккуратная протяжка силовых кабелей через перегородку моторного отсека, сложность доступа.
На перегородке моторного щита (со стороны двигателя)	Удобная прокладка проводов к стартеру и АКБ, часто есть свободное место.	Требуется защита от влаги и тепла двигателя, надежное крепление.
Непосредственно рядом с аккумулятором	Минимальная длина силового кабеля от "+" АКБ к реле.	Повышенный риск коррозии от паров электролита, необходимость защиты от возможных протечек АКБ, часто подвержено вибрациям.

Важное замечание: При любом выборе места обязательно используйте термостойкую изоляцию для проводов, проходящих вблизи горячих деталей, и надежные клеммные соединения (лучше обжимные или пропаянные). Силовой провод от АКБ к реле всегда должен быть защищен предохранителем, установленным как можно ближе к клемме аккумулятора.

Снятие клеммы с аккумулятора

Отсоедините отрицательную клемму (-) от аккумуляторной батареи перед началом работ. Используйте ключ на 10 мм или соответствующий инструмент для ослабления крепления клеммы.

Снимите клемму полностью с токовывода, убедившись, что она не контактирует с корпусом АКБ или кузовом автомобиля. Изолируйте её ветошью или пластиковым колпачком для предотвращения случайного замыкания.

Критические правила безопасности

• Всегда начинайте с минусовой клеммы – это исключает короткое замыкание при случайном контакте инструмента с кузовом
• Проверьте отсутствие напряжения в бортовой сети мультиметром перед монтажом реле
• Не допускайте соприкосновения металлических предметов с обоими полюсами АКБ одновременно

Тип клеммы	Диаметр токовывода (мм)	Рекомендуемый момент затяжки (Н·м)
Евростандарт (тип "A")	19.5	5-6
Азиатский (тип "B")	17.0	4-5

При обратной установке сначала закрепите положительную клемму (+), затем отрицательную. Контролируйте усилие затяжки во избежание повреждения токовыводов.

Обеспечение доступа к стартерной цепи

Для интеграции дополнительного реле в цепь стартера требуется физический доступ к управляющему проводу, идущему от замка зажигания к штатному втягивающему реле. Этот провод идентифицируется по активации напряжения +12В исключительно в положении ключа «START». Необходимо тщательно зачистить изоляцию на выбранном участке без повреждения жилы.

Параллельно обеспечивается доступ к силовым точкам: плюсовой клемме аккумулятора (через предохранитель) и надежному кузовному болту для массы. Сечение силовых кабелей должно соответствовать пусковому току стартера (рекомендуется 16-25 мм²). Все соединения защищаются термоусадкой.

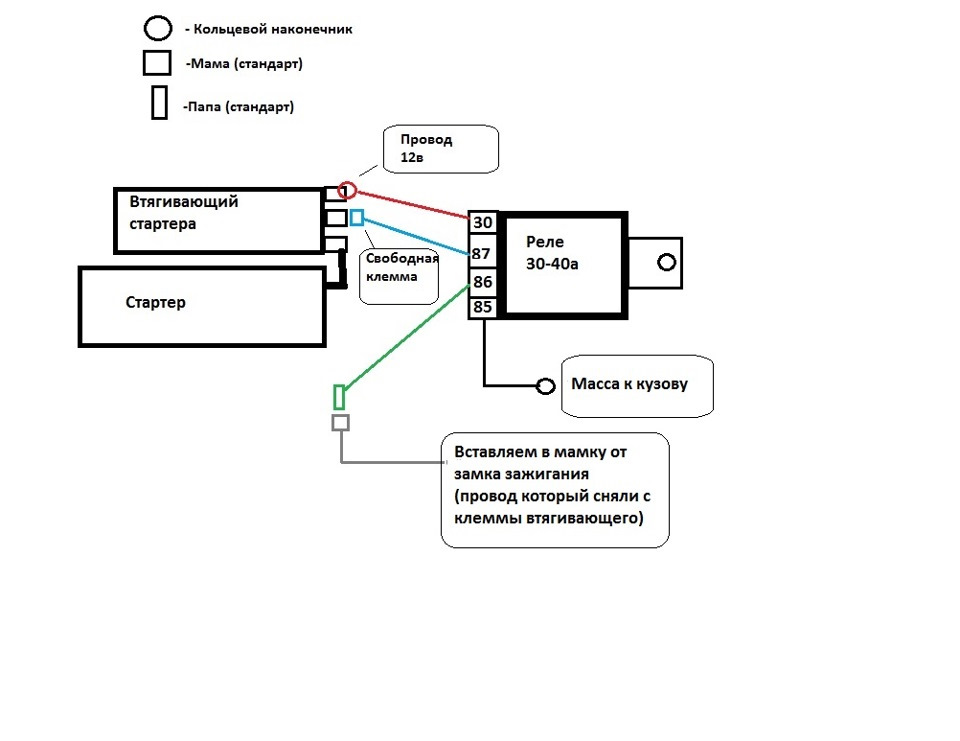

Последовательность подключения

1. Управляющий провод:
   • Обрезать штатный провод управления втягивающим реле
   • Конец от замка зажигания → клемма 85 дополнительного реле
   • Конец к стартеру → клемма 86
2. Силовые линии:
   • Клемма 30 → через предохранитель к аккумулятору (+)
   • Клемма 87 → к управляющему входу штатного втягивающего реле
   • Клемма 87а не используется
3. Заземление:
   • Корпус реле → болт кузова (очищенный от краски)

Клемма реле	Назначение	Сечение кабеля
85	Управление (+ от замка зажигания)	1.0-1.5 мм²
86	Управление (на штатное реле)	1.0-1.5 мм²
30	Питание от АКБ	≥16 мм²
87	Выход на стартер	≥16 мм²

Локализация штатного провода управления

Штатный провод управления стартером необходимо точно идентифицировать перед подключением дополнительного реле. Обычно он отходит от контактной группы замка зажигания и подает +12В только в момент поворота ключа в положение "стартер". Ошибочное подключение к другим цепям (например, к питанию зажигания или аксессуаров) приведет к некорректной работе системы.

Для поиска используйте мультиметр в режиме измерения постоянного напряжения. Включите зажигание и зафиксируйте показания. При прокрутке стартера напряжение на искомом проводе должно кратковременно появиться (или исчезнуть, в зависимости от схемы авто). Дополнительно сверьтесь с электрической схемой конкретной модели автомобиля в сервисной документации.

Основные методы поиска

При отсутствии схемы ориентируйтесь на типовые признаки провода:

• Сечение: 1.0–2.5 мм² (рассчитано на ток соленоида)
• Цвет изоляции: Часто черно-красный, красный или синий, но возможны вариации
• Расположение: В жгуте, идущем от замка зажигания к реле стартера

Популярные точки подключения для диагностики:

1. Клемма "50" на штатном реле стартера
2. Колодка контактов замка зажигания
3. Разъем блока управления двигателем (ECU), если провод проходит через него

Метод проверки	Индикация правильного провода	Риски ошибки
Тестером при включении стартера	Кратковременное +12В (или спад до 0В)	Перепутать с цепью зажигания
Прозвонка на массу	Короткое замыкание при нажатии педали сцепления/тормоза (для авто с защитой)	Повреждение электроники

После обнаружения провода обязательно изолируйте место разреза изолентой перед монтажом. Подключение реле выполняйте через клеммные колодки или пайку с термоусадкой для обеспечения надежного контакта.

Зачистка провода управления

Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Определите управляющий провод на штатном разъёме стартера – обычно это тонкий кабель, идущий от замка зажигания.

Оголите изоляцию на участке длиной 10-15 мм с помощью специального инструмента – стриппера. Избегайте повреждения токопроводящих жил при снятии изоляции. При отсутствии стриппера аккуратно используйте монтажный нож, контролируя глубину реза.

Критерии правильной зачистки

Убедитесь в выполнении следующих условий:

• Медные жилы не имеют надрезов и деформаций
• Длина зачищенного участка соответствует требованиям клеммника реле
• Изоляция снята полностью без остатков диэлектрика на металле

После зачистки обязательно изолируйте оголённый участок термоусадкой или изолентой до момента подключения к реле. Проверьте отсутствие контакта зачищенного провода с массой автомобиля перед подсоединением клеммы АКБ.

Подготовка провода питания реле

Определите источник постоянного питания +12В, способный выдержать ток управления реле (обычно 5-15А). Оптимальные точки подключения: клемма "30" генератора, свободный разъем монтажного блока предохранителей, или напрямую к плюсовой клемме АКБ. Избегайте соединения с цепями зажигания или штатного стартера во избежание перегрузки.

Отмерьте провод достаточной длины с запасом 15-20% на изгибы и крепление. Используйте многожильный медный кабель сечением не менее 1.5 мм² для реле управления, либо 4-6 мм² для силового реле стартера. Обеспечьте защиту проводки термостойкой гофрой в зонах близости к двигателю.

Порядок подготовки кабеля

1. Зачистите изоляцию на концах провода на 8-10 мм
2. Обожмите оголенные жилы медными наконечниками:
   • Кольцевая клемма – для подключения к АКБ/генератору
   • Вилка "мама" – для соединения с реле
3. Пропаяйте места обжима для предотвращения окисления
4. Наденьте термоусадку на клеммы и прогрейте феном

Параметр	Значение
Минимальное сечение	1.5 мм² (управление)
Рекомендуемое сечение	4-6 мм² (силовая линия)
Допустимый ток	≥ номиналу реле

Монтаж клеммы на силовой провод

Подготовьте силовой провод требуемого сечения и длины, предварительно зачистив его конец на 8-10 мм. Используйте специальный обжимной инструмент для клемм типа "кольцо" или "вилка", соответствующих диаметру болта на реле стартера. Убедитесь в отсутствии повреждений изоляции провода и коррозии на контактной поверхности клеммы.

Вставьте зачищенный конец провода в гильзу клеммы до упора, контролируя полное вхождение жил. Плотно обожмите гильзу инструментом в двух точках: ближе к основанию и у края изоляции. Проверьте механическую прочность соединения – провод не должен смещаться или выдергиваться при умеренном усилии.

Порядок подключения

1. Наденьте клемму на болт реле стартера (обычно помечен как "30" или "B+")
2. Затяните крепежную гайку с моментом 5-7 Н·м, избегая перекоса клеммы
3. Обработайте соединение токопроводящей смазкой для защиты от окисления
4. Закрепите провод пластиковыми хомутами с шагом 15-20 см, исключая натяжение

Важно: Изолируйте место обжима термоусадочной трубкой или изолентой. Проверьте отсутствие короткого замыкания на массу мультиметром перед подачей напряжения.

Подключение силового провода к аккумулятору

Откройте капот автомобиля и определите место подключения силового кабеля к положительной клемме аккумулятора. Используйте провод сечением не менее 16 мм² (предпочтительно медный многожильный) для исключения просадок напряжения. Длина провода должна соответствовать расстоянию от АКБ до реле с минимальным запасом.

Наденьте на провод два защитных элемента: термоусадочную трубку на оголённый участок возле клеммы и пластиковую гофру по всей трассе прокладки. Обязательно установите предохранитель (80-100А) в 15-20 см от клеммы АКБ – это защитит цепь от короткого замыкания. Используйте клеммник с болтовым зажимом для надёжного контакта.

Порядок подключения

1. Отсоедините минусовую клемму аккумулятора
2. Зачистите провод на 1,5 см и обожмите медным наконечником
3. Наденьте термоусадку на место соединения
4. Зафиксируйте провод на клемме АКБ (поверх штатного провода)
5. Закрепите предохранитель в держателе
6. Проложите кабель через моторный отсек вдали от подвижных частей
7. Загерметизируйте места прохода через кузовные элементы

После подключения проверьте отсутствие контакта провода с острыми кромками и выпускными коллекторами. При запуске двигателя контролируйте нагрев кабеля – допустимо лишь небольшое тепло. Не используйте скрутки – все соединения выполняются через клеммные колодки или обжимные гильзы.

Прокладка силового кабеля через моторный отсек

Выберите медный многожильный кабель сечением не менее 16 мм² с качественной термостойкой изоляцией, рассчитанный на токи свыше 200А. Измерьте расстояние от аккумуляторной батареи до реле стартера с запасом 15-20% для вибрационной петли и обхода горячих/острых элементов. Обрежьте кабель строго по размерам, используя специальные кусачки для предотвращения распускания жил.

Обожмите оба конца кабеля медными наконечниками под болт М8, используя гидравлический пресс. Заизолируйте соединения термоусадочной трубкой с клеевым слоем. Проложите трассу параллельно штатной проводке, избегая зон выпускного коллектора, подвижных элементов рулевого управления и ремней ГРМ.

Крепление и защита кабеля

Фиксируйте провод через каждые 25-30 см пластиковыми хомутами с демпферными прокладками:

• Используйте существующие технологические отверстия с резиновыми заглушками
• Устанавливайте в разъемы штатных жгутов через переходные клипсы
• На участках возле металлических кромок применяйте гофротрубку или текстильную оплетку

Критические требования:

Минимальный радиус изгиба	≥ 5 диаметров кабеля
Зазор от подвижных частей	Не менее 35 мм
Температурный зазор	≥ 150 мм от выхлопной системы

Обязательно создайте противовибрационную петлю длиной 10-12 см возле точек крепления двигателя к кузову. После монтажа проверьте отсутствие натяжения и контакта с острыми кромками при полном повороте руля и работе подвески.

Фиксация провода защиты от вибрации

После подключения дополнительного реле стартера необходимо обеспечить надежную фиксацию провода защиты от вибрации. Этот провод предотвращает ложные срабатывания системы и защищает цепь от обрыва при механических колебаниях во время движения автомобиля.

Используйте нейлоновые кабельные стяжки или специальные пластиковые хомуты для крепления провода к штатной электропроводке. Избегайте контакта с подвижными элементами двигателя, выпускным коллектором и острыми кромками кузовных деталей. Трассировка должна исключать натяжение и перегибы.

Ключевые правила монтажа

• Шаг 1: Проложите провод параллельно основному жгуту
• Шаг 2: Фиксируйте стяжками каждые 15-20 см
• Шаг 3: На изгибах оставляйте запас 3-4 см
• Шаг 4: Изолируйте точки крепления термоусадкой при работе в подкапотном пространстве

Запрещено	Рекомендовано
Крепление изолентой	Нейлоновые стяжки
Прокладка над двигателем	Монтаж вдоль статичных элементов кузова
Контакт с трубками ГУР	Фиксация к жгуту АКБ

Важно: Проверьте отсутствие вибрации провода при работе двигателя на холостых оборотах и резком увеличении до 3000 об/мин. При касании к кузову установите резиновые демпферы.

Подсоединение силового кабеля к реле

Подготовьте медный многожильный кабель сечением не менее 16 мм², длиной, соответствующей расстоянию между аккумулятором и реле стартера. Обязательно используйте наконечники с термоусадкой или изоляционными колпачками для предотвращения окисления контактов. Зачистите изоляцию на 10-15 мм и обожмите наконечники специальным инструментом, обеспечивая надежную фиксацию жил.

Определите клемму "30" (прямая подача от АКБ) на корпусе реле – она обычно маркирована цифрой или символом "+". Ослабьте крепежный болт клеммы гаечным ключом, наденьте подготовленный кабельный наконечник и плотно затяните соединение. Убедитесь, что кабель не контактирует с подвижными деталями или острыми кромками кузова.

Порядок подключения силовых цепей

1. Проложите кабель по штатной трассе проводки, фиксируя пластиковыми хомутами с шагом 20-30 см
2. Избегайте участков с высокой температурой (выпускной коллектор, турбина)
3. На аккумуляторной клемме подключите кабель через отдельный предохранитель (80-100А)
4. Проверьте отсутствие короткого замыкания мультиметром перед финальным соединением

Критические ошибки монтажа: недостаточное сечение провода (вызывает перегрев), отсутствие предохранителя (риск возгорания), перетяжка клемм (повреждает корпус реле), пересечение с топливными магистралями. Обязательно обработайте контаксителем все соединения.

Клемма реле	Назначение	Особенности подключения
30 (B+)	Питание от аккумулятора	Постоянный "+", сечение ≥16мм²
87	Выход на стартер	Подключается к штатному силовому проводу

Крепление реле на кузовной панели

Выбор места установки реле стартера на кузовной панели требует учета нескольких критических факторов. Основное внимание уделяется защите реле от прямого воздействия влаги, грязи и источников тепла (выхлопная система, двигатель). Также необходимо обеспечить легкий доступ к разъемам для возможного обслуживания и минимизировать длину силового кабеля, идущего к стартеру.

Поверхность панели в точке крепления должна быть тщательно зачищена от краски, ржавчины и загрязнений до чистого металла. Это обеспечит надежный электрический контакт для цепи массы реле. Используйте наждачную бумагу или щетку по металлу, после чего обезжирьте место спиртом или специальным очистителем.

Порядок монтажа реле

1. Приложите корпус реле к выбранному месту и отметьте позицию монтажных отверстий маркером.
2. Просверлите отверстия в кузове согласно диаметру крепежных винтов (обычно 5-6 мм).
3. Защитите кромки отверстий от коррозии, нанеся слой герметика или токопроводящей смазки.
4. Зафиксируте реле винтами через штатные крепежные ушки. Используйте пружинные шайбы (гроверы) для предотвращения самооткручивания.
5. Проверьте механическую прочность фиксации – реле не должно смещаться или вибрировать.
6. Подключите массовый провод (если предусмотрен отдельный) или убедитесь в надежном контакте металлического корпуса реле с очищенной кузовной панелью.

Важные рекомендации:

• Избегайте мест с повышенной вибрацией (например, непосредственно на крыле возле колеса).
• Не монтируйте реле горизонтально разъемами вверх – это провоцирует скопление влаги и грязи.
• Дополнительно обработайте место контакта "кузов-корпус реле" токопроводящей смазкой.
• Убедитесь, что провода не натянуты и не перегибаются, а также защищены от перетирания об острые кромки.

Подключение управляющего провода к реле

Определите управляющую цепь штатного стартера: найдите провод, подающий +12В при повороте ключа в положение "старт". Используйте мультиметр для проверки напряжения при запуске двигателя. Избегайте проводов, находящихся под напряжением постоянно или в других режимах зажигания.

Зачистите изоляцию на выбранном проводе острым ножом или стриппером. Оголённый участок должен составлять 8-10 мм. Не допускайте повреждения медных жил – это может вызвать окисление и нарушение контакта в дальнейшем.

Способы подключения

Примените один из надёжных методов соединения:

• Скрутка с пайкой: плотно скрутите жилы, пропаяйте соединение, изолируйте термоусадкой
• Обжимные гильзы: используйте специальные клещи для обжима, обеспечивая механическую прочность
• Прокалывающие коннекторы: применяйте только для временного монтажа из-за риска коррозии в месте прокола

Подключите подготовленный провод к управляющему контакту дополнительного реле (обычно помечен как "85" или "86"). Второй контакт катушки реле должен соединяться с массой кузова через короткий провод. Обязательно установите предохранитель в разрыв цепи управления вблизи источника питания.

Тип соединения	Преимущества	Недостатки
Пайка	Максимальная надежность, защита от окисления	Требует навыков, неразъёмное соединение
Обжимные гильзы	Профессиональный монтаж, виброустойчивость	Требует специнструмента

После подключения проверьте работу системы: при запуске двигателя реле должно чётко срабатывать с характерным щелчком. Убедитесь в отсутствии нагрева проводов в течение 2-3 минут работы стартера.

Пайка контактов управления

Определите точки подключения управляющих проводов на штатной проводке автомобиля согласно схеме реле. Тщательно зачистите изоляцию на участках длиной 10-15 мм, обеспечивая чистоту металлических жил. Обработайте оголенные концы мелкозернистой наждачной бумагой для удаления окислов и загрязнений.

Нанесите тонкий слой флюса на подготовленные контакты и жилы проводов. Пролудите каждую деталь, равномерно покрывая припоем поверхность. Контролируйте температуру паяльника (рекомендуется 300-350°C для свинцовых припоев), избегая перегрева изоляции и окружающих компонентов.

Технология соединения

Совместите залуженные поверхности провода и контакта. Плотно прижмите их жалом паяльника до равномерного расплавления припоя на обеих деталях. Введите дополнительную порцию припоя в зону стыка, обеспечивая полное обволакивание соединения. Удерживайте элементы неподвижно 3-5 секунд после удаления паяльника до кристаллизации припоя.

1. Проверьте отсутствие перегрева изоляции и соседних проводов
2. Убедитесь в образовании гладкого блестящего шва без наплывов
3. Проконтролируйте отсутствие коротких замыканий между контактами

После остывания изолируйте каждое соединение термоусадкой или изолентой. Произведите тестовую проверку цепи мультиметром на отсутствие обрывов и корректное срабатывание реле при запуске двигателя.

Параметр	Значение	Контроль
Толщина припоя	0.8-1.2 мм	Визуальный осмотр
Время пайки	3-7 сек	Таймер
Сопротивление	≤ 0.5 Ом	Мультиметр

Изоляция соединений термоусадкой

После установки дополнительного реле стартера критически важна герметичная изоляция всех соединений для предотвращения окисления контактов и коротких замыканий. Термоусадочные трубки обеспечивают максимальную защиту проводки от влаги, вибрации и механических повреждений благодаря равномерной усадке при нагреве.

Используйте термоусадку с коэффициентом усадки 2:1 или 3:1 для плотного облегания проводов. Обязательно выбирайте диаметр трубки до усадки на 20-30% больше изолируемого участка – это гарантирует свободную установку и полное сжатие после нагрева.

Технология изоляции

Порядок действий при термоусадке:

1. Отрежьте трубку с запасом 10-15 мм с обеих сторон соединения
2. Наденьте трубку до спайки/обжима контактов
3. Прогревайте строительным феном равномерно от центра к краям
4. Контролируйте полное прилегание без вздутий

Для ответственных соединений применяйте термотрубки с клеевым слоем – при нагреве они создают дополнительную гидроизоляцию. Особое внимание уделите:

• Клеммам реле стартера
• Местам подключения к аккумулятору
• Точкам ввода проводов в кузов

Тип соединения	Рекомендуемая термоусадка
Силовые провода (4-6 мм²)	Толстостенная 6-8 мм (до усадки)
Управляющие цепи (0.5-1.5 мм²)	Тонкостенная 3-4 мм (до усадки)
Соединения в подкапотном пространстве	С клеевым слоем

Проверьте отсутствие перекручивания проводов перед усадкой – деформации после нагрева устранить невозможно. Избегайте перегрева: оптимальная температура 90-120°C. Качественно изолированные соединения исключат проблемы со стартом двигателя в любых погодных условиях.

Заземление реле на кузов автомобиля

Надёжный контакт с "массой" критичен для стабильной работы реле стартера: слабое заземление вызывает падение напряжения, перегрев цепи и отказ системы. Используйте подготовленную точку крепления на кузове или раме, очищенную от краски, ржавчины и грязи до чистого металла.

Сечение провода заземления должно соответствовать силовой линии управления стартером (рекомендуется ≥4 мм²). Обязательно защитите место соединения от коррозии – нанесите токопроводящую смазку или антиоксидантную пасту после затяжки крепежа.

Порядок подключения

1. Выбор точки крепления
   Используйте штатные болты кузова вблизи реле (например, крепление аккумуляторной площадки или генератора). Избегайте подвижных элементов!
2. Подготовка поверхности
   Зачистите металл кузова до блеска:
   • Крупной наждачной бумагой (Р80-Р120)
   • Щёткой по металлу
   • Обезжирьте растворителем
3. Монтаж клеммы


   Деталь	Требования
   Кольцевая клемма	Внутренний диаметр ≥ болта, медь/латунь
   Крепёж	Стальной болт + гровер + шайба

4. Затяжка и защита
   Затяните соединение с усилием 8-10 Н·м, обработайте смазкой (например, Литол-24) или термостойким герметиком.

Контрольная проверка: После запуска двигателя проверьте нагрев точки заземления рукой – допустимо лишь лёгкое тепло. Используйте мультиметр: падение напряжения между клеммой реле и минусом АКБ при работе стартера должно быть ≤0.2В.

Подключение выходного контакта к стартеру

Основная задача – соединить управляющий контакт реле с втягивающим проводом стартера, обеспечивая подачу тока только при запуске двигателя. Для этого необходимо найти штатный управляющий провод на клемме втягивающего реле стартера, обычно обозначенный маркировкой "S" или "50".

Перед подключением убедитесь в обесточивании системы – снимите клемму "минус" с аккумулятора. Место соединения требует тщательной изоляции и защиты от вибраций, поэтому используйте термоусадочную трубку или качественную изоленту.

Порядок подключения

Выполните следующие шаги:

1. Зачистите изоляцию на штатном проводе втягивающего реле (~5 мм)
2. Соедините выходной провод нового реле (контакт 87) с оголённым участком методом "скрутка+пайка"
3. Альтернатива: установите клемму-«папа» на провод от реле и зафиксируйте на свободном болте втягивающего реле

Критические требования к проводке:

• Сечение провода: не менее 1.5 мм²
• Обязательная установка предохранителя (15-20А) в разрыв цепи возле АКБ
• Фиксация жгута пластиковыми хомутами вдали от подвижных деталей

Точка подключения	Тип контакта	Особенности
Клемма "S" стартера	Штекерный разъём	Требует разъединения штатного фиксатора
Болт втягивающего реле	Кольцевая клемма	Затяжка моментом 8-10 Н·м

После монтажа проверьте работу: при включении зажигания стартер должен активироваться только при переводе ключа в положение "START". Контролируйте отсутствие нагрева проводов в первых 3-4 циклах запуска.

Проверка правильности всех соединений

Визуально убедитесь в отсутствии оголенных проводов, неплотных контактов и перегибов кабелей. Особое внимание уделите клеммам реле и стартера – они должны быть затянуты с усилием 5-7 Н·м для предотвращения искрения. Проверьте надежность крепления массы кузова к точке подключения на двигателе или аккумуляторе.

Проложите провода вдали от подвижных элементов (рулевой тяги, троса сцепления) и нагретых поверхностей (выпускного коллектора, патрубков системы охлаждения). Используйте пластиковые хомуты для фиксации проводки с шагом 15-20 см, избегая натяжения и контакта с острыми кромками кузова.

Контрольная последовательность тестирования

1. Подайте напряжение 12В на управляющий контакт реле (катушку) – должен раздаться четкий щелчок срабатывания
2. Прозвоните мультиметром силовые цепи:
   • Плюсовой провод от АКБ к контакту 30 реле (постоянное +12В)
   • Цепь стартера между контактом 87 реле и втягивающим реле (сопротивление 0.2-0.5 Ом)
3. Измерьте падение напряжения под нагрузкой:

   Между клеммой 30 реле и "+" АКБ	≤ 0.3В
   Между контактом 87 реле и клеммой стартера	≤ 0.4В
   На участке "масса – двигатель"	≤ 0.1В

Визуальный контроль монтажа

После завершения установки дополнительного реле стартера выполните тщательный визуальный осмотр всех компонентов. Убедитесь в отсутствии механических повреждений изоляции проводов, корпуса реле и контактных колодок.

Проверьте корректность расположения элементов: реле должно быть надёжно зафиксировано в штатном месте без перегиба жгутов. Контролируйте отсутствие контакта токонесущих частей с подвижными элементами или острыми кромками кузова.

Ключевые параметры проверки

• Полярность подключения: сверьте цветовую маркировку проводов со схемой
• Контактные соединения: надёжность обжатия клемм, отсутствие оголённых жил
• Изоляция: отсутствие перетёртостей на проводах возле точек крепления
• Фиксация реле: плотность посадки в штатное гнездо или на площадку

Элемент	Критерий контроля
Питающий кабель	Прямое подключение к АКБ через предохранитель
Управляющий провод	Правильное подсоединение к штатному реле стартера
Масса	Контакт с очищенным металлом кузова

Особое внимание уделите трассировке проводов: исключите натяжение и трение о подвижные части двигателя. Все жгуты должны быть закреплены пластиковыми хомутами с шагом 15-20 см.

Установка клеммы на аккумулятор

Подготовьте клеммный наконечник силового провода, идущего к дополнительному реле стартера. Зачистите изоляцию на длину, соответствующую крепежному болту аккумулятора – обычно 15-20 мм. Используйте специальный обжимной инструмент для надежной фиксации наконечника на проводе, избегая скруток или пайки.

Ослабьте гайку на положительной клемме аккумулятора (+). Установите подготовленный наконечник провода поверх штатного крепления, соблюдая последовательность: сначала заводской провод, затем новый. Затяните гайку с усилием 5-8 Н·м, обеспечивая плотный контакт без перекоса.

Ключевые требования

Обязательные условия:

• Сечение провода: не менее 4 мм² для пусковых токов
• Изоляция: термостойкая оболочка с маркировкой "АВТО"
• Защита: установите предохранитель в 30-50А в 15 см от клеммы

Ошибка	Последствие
Слабая затяжка	Искрение, оплавление клеммы
Неправильная последовательность	Недостаточный контакт штатной проводки
Отсутствие предохранителя	Возгорание при КЗ

После подключения обработайте соединение антикоррозийной смазкой и проверьте отсутствие касания провода к подвижным элементам двигателя. Убедитесь в надежной фиксации кабеля пластиковыми хомутами с шагом 20-25 см.

Тестирование работы цепи на холостом ходу

Перед запуском двигателя убедитесь, что рычаг КПП находится в нейтральном положении, а стояночный тормоз активирован. Подключите вольтметр между управляющим выводом реле стартера и массой автомобиля, соблюдая полярность. Включите зажигание, повернув ключ в положение «Пуск», но не запуская мотор – это имитирует холостой режим проверки.

Зафиксируйте показания вольтметра: стабильное напряжение 10-12В подтверждает корректность подачи управляющего сигнала. Одновременно прослушайте характерный щелчок реле – его отсутствие указывает на неисправность катушки или плохой контакт. При отклонениях проверьте целостность проводов управления и надёжность соединения клемм.

Диагностика возможных неполадок

Если напряжение отсутствует или ниже нормы:

• Проверьте предохранитель цепи зажигания – замените при перегорании
• Протестируйте контакты замка зажигания мультиметром в режиме «Пуск»
• Убедитесь в исправности блокировки стартера (нейтраль/педаль сцепления)

При нормальном напряжении без срабатывания реле:

1. Зачистите контактные площадки реле и колодки проводов
2. Проверьте сопротивление катушки – значения ниже 80 Ом требуют замены реле
3. Протестируйте диод обратного тока (при наличии в схеме)

Показание вольтметра	Звук реле	Диагноз
12В	Чёткий щелчок	Цепь исправна
8-9В	Слабый щелчок	Окисление контактов или низкий заряд АКБ
0В	Отсутствует	Обрыв управляющей цепи

После устранения неисправностей повторите тест. Убедившись в стабильном срабатывании реле, переходите к проверке под нагрузкой.

Проверка срабатывания реле при запуске

При включении зажигания и попытке запуска двигателя внимательно прослушайте область установки реле. Исправное устройство издаст четкий однократный щелчок в момент подачи напряжения на обмотку. Отсутствие звука указывает на проблемы с питанием, обрыв цепи управления или неисправность катушки реле.

Проверьте мультиметром наличие 12В на управляющем контакте (обычно разъем 85/86) при повороте ключа в положение "стартер". На силовом выходе (контакт 30/87) в этот же момент должно появляться напряжение, равное бортовой сети. Отсутствие напряжения на выходе при наличии управляющего сигнала подтверждает неисправность реле.

Диагностика проблем

При обнаружении неполадок выполните следующие шаги:

1. Проверка цепей управления
   • Тестером прозвоните провод от замка зажигания до разъема реле
   • Убедитесь в надежности массы на кузове (контакт 86)
2. Контроль силовой линии
   • Замерьте напряжение на входном контакте 30 (должно быть постоянно +12В)
   • Проверьте целостность кабеля к стартеру (контакт 87)

Симптом	Возможная причина	Проверка
Щелчок есть, стартер не крутит	Подгорание контактов, обрыв в силовой цепи	Замер напряжения на выходе 87 при запуске
Реле не срабатывает	Обрыв катушки, отсутствие управляющего напряжения	Проверка сопротивления обмотки (50-80 Ом)
Постоянное срабатывание	Короткое замыкание в цепи управления	Диагностика провода от замка зажигания

Важно: При проверке под нагрузкой используйте провода с сечением не менее 4 мм². Короткое замыкание силовых контактов выведет из строя реле мгновенно. Если стартер срабатывает через раз, протестируйте реле подачей 12В напрямую от аккумулятора на управляющие контакты.

Диагностика возможных искрений

Искрения в цепи стартера при запуске двигателя указывают на критическое сопротивление контактов или повреждение проводки. Такое явление возникает при перегрузке слабых участков цепи током стартера, что приводит к локальному перегреву и риску возгорания.

Диагностика требует последовательной проверки всех элементов цепи стартера: от аккумулятора до силового реле и клемм двигателя. Особое внимание уделяется точкам соединений и участкам с видимыми деформациями изоляции.

Этапы диагностики

Ключевые точки контроля:

• Клеммы аккумулятора: окисление, ослабление крепления
• Массовый провод: коррозия в месте крепления к кузову/двигателю
• Колодка реле стартера: подгар контактов, люфт фиксации
• Силовой кабель "Б+" реле→стартер: оплавление изоляции

Методика проверки:

1. Визуальный осмотр проводов на предмет потемнений, вздутий изоляции
2. Измерение падения напряжения мультиметром на участках:
   • Норма: ≤ 0.2V при нагрузке
   • Критично: ≥ 0.5V
3. Контроль температуры соединений пирометром после 3-5 пусков

Признак неисправности	Вероятная причина	Действия
Искры у клемм АКБ	Слабый зажим клемм	Зачистить шлифлентой, протянуть крепление
Хлопки в реле	Подгоревшие контакты	Заменить реле, проверить сечение проводов
Дым от изоляции	КЗ в кабеле	Немедленно обесточить, заменить провод

Важно: Все работы проводятся при отключенном минусовом проводе АКБ. Обязательна проверка состояния дополнительного реле – перегрев его корпуса указывает на несоответствие параметров цепи.

Контроль потребления тока мультиметром

Измерение тока потребления цепи стартера необходимо для проверки корректной работы дополнительного реле и исключения перегрузки проводки. Без контроля тока невозможно гарантировать, что реле выдерживает нагрузку или что сечение проводов соответствует реальным значениям. Замеры выполняются при активации стартера для определения фактических параметров системы.

Мультиметр включается в разрыв цепи между реле и потребителем (стартером) для прямого измерения силы тока. Переведите прибор в режим измерения постоянного тока (DCA) с диапазоном 10-20А, подключив красный щуп к специальному гнезду для высоких токов. Черный щуп остается в стандартном разъеме COM. Обязательно отсоединяйте питание перед коммутацией!

Порядок измерений

Выполните действия:

1. Отсоедините силовой провод от реле, идущий к стартеру
2. Подключите красный щуп мультиметра к выходному контакту реле
3. Подключите черный щуп к отсоединенному проводу стартера
4. Попросите помощника включить зажигание на 3-5 секунд
5. Зафиксируйте пиковое значение тока на дисплее

Критические параметры:

Тип нагрузки	Нормальный ток (А)	Признак неисправности
Цепь управления реле	0.5-3	>5А (короткое замыкание)
Силовая цепь стартера	70-150	>200А (заклинивание)

Предупреждение: не удерживайте стартер включенным более 10 секунд - это приводит к перегреву обмоток и разряду АКБ. При превышении номинальных значений тока реле (указаны на корпусе) немедленно прекратите тестирование и проверьте:

• Корректность подключения проводов
• Отсутствие замыканий на массу
• Механическую исправность стартера

Фиксация проводов пластиковыми хомутами

Плотно затяните хомуты вокруг проводов, оставив небольшой свободный ход для предотвращения натяжения при вибрации двигателя. Обрежьте излишки пластика кусачками, оставляя 2-3 мм от защёлкивающегося механизма.

Избегайте контакта хомутов с движущимися деталями или острыми кромками металла. При прокладке параллельных жгутов объединяйте их в единый пучок через каждые 15-20 см для сохранения геометрии проводки.

Критические правила фиксации

Температурный режим: используйте термостойкие хомуты (маркировка -40°C...+120°C) вблизи силовых агрегатов. Обычные стяжки деформируются при нагреве.

Порядок монтажа:

1. Закрепите реле на штатное место
2. Проложите проводку по кратчайшему пути
3. Фиксируйте хомутами через равные промежутки

Зона крепления	Диаметр хомута	Шаг установки
Моторный щит	4.8 мм	25 см
Рулевая колонка	3.6 мм	15 см

При обвязке жгутов вокруг существующих трубок или кронштейнов применяйте защитные гофры в местах трения. Контролируйте отсутствие перегибов проводников в точках фиксации – радиус изгиба должен превышать 5 диаметров кабеля.

Защита соединений от влаги

После установки дополнительного реле стартера критически важно обеспечить герметизацию всех новых электрических соединений. Влага, проникающая в контакты, вызывает окисление металла и резко увеличивает сопротивление цепи, что приводит к падению напряжения на стартер и возможному отказу запуска двигателя. Особенно уязвимы места соединений проводов с клеммами реле и контакты на штатном реле стартера, если к ним подключались дополнительные провода.

Используйте термоусадочные трубки с клеевым слоем для изоляции всех скруток или обжатых гильз. При нагреве феном клей расплавляется, заполняя микрополости и создавая водонепроницаемый барьер. Для клеммных колодок и разъёмов применяйте пластиковые корпуса с резиновыми уплотнителями, а перед сборкой обрабатывайте контакты токопроводящей смазкой на основе меди или специализированным диэлектрическим составом (типа Liqui Melly Kupfer-Spray).

Ключевые методы защиты

• Обработка контактов: Нанесение медной токопроводящей смазки на клеммы перед соединением для предотвращения окисления.
• Двойная изоляция: Комбинация термоусадки и виниловой изоленты на местах соединений проводов.
• Физическое размещение: Крепление реле в верхней части моторного отсека, подальше от зон прямого попадания воды.

Материал	Назначение	Примеры
Термоусадочная трубка с клеем	Герметизация мест соединения проводов	3:1 Shrink Tube, Sumitubo
Диэлектрическая смазка	Защита клемм от влаги и коррозии	Liqui Melly Kupfer-Spray, Molykote CU-7439
Влагозащищенные корпуса	Изоляция реле и колодок	IP67 пластиковые боксы

Проверяйте состояние защищенных соединений каждые 15 000 км пробега или после глубоких луж. Признаком проблем служит белый или зеленоватый налёт на клеммах – это сигнал для немедленной очистки контактов и повторной герметизации. Для диагностики используйте замер падения напряжения на участке цепи "аккумулятор – реле – стартер" при запуске двигателя: превышение 0.5 В указывает на необходимость обслуживания соединений.

Обратная сборка демонтированных элементов

Установите реле стартера на штатное место крепления, используя ранее снятые болты или хомуты. Затяните крепеж с усилием 8-12 Н·м, избегая перекосов корпуса устройства. Подключите провода согласно схеме: силовой кабель к клемме "30", управляющий провод от замка зажигания к клемме "86".

Проложите проводку вдоль штатных жгутов, фиксируя пластиковыми стяжками через каждые 15-20 см. Изолируйте все соединения термоусадочной трубкой, исключив контакт с подвижными элементами двигателя. Убедитесь в отсутствии перегибов проводов вблизи коллектора и ремня ГРМ.

Контрольный перечень операций

1. Сборка воздушного фильтра:
   • Установите корпус фильтра на место
   • Защелкните все клипсы крепления
   • Подсоедините датчик массового расхода воздуха
2. Монтаж аккумулятора:

   Клемма	Порядок подключения
   Положительная (+)	Первая с фиксацией гайки 5 Н·м
   Отрицательная (-)	Вторая с фиксацией гайки 5 Н·м

Перед запуском двигателя проверьте двойным визуальным осмотром отсутствие незакрепленных деталей в подкапотном пространстве. Особое внимание уделите зоне вокруг реле – там не должно оставаться инструментов или металлических предметов.

Особенности подключения на дизельном двигателе

Главная особенность дизельных систем – необходимость синхронизации работы стартера со свечами накаливания. При включении зажигания сначала активируется прогрев камеры сгорания, и только после отключения свечей (через 2-10 сек) разрешается запуск стартера. Прямое подключение реле к замку зажигания без учета этой последовательности приведет к одновременному включению стартера и свечей, вызывая экстремальные нагрузки на АКБ и проводку.

Требуется обязательная интеграция с блоком управления предпусковым подогревом. Управляющий сигнал на катушку дополнительного реле должен подаваться не напрямую от замка зажигания, а через реле свечей накаливания или ЭБУ двигателя. Это гарантирует задержку срабатывания стартера до завершения фазы прогрева, исключая перегрузки и обеспечивая корректную работу системы холодного пуска.

Ключевые отличия от бензиновых ДВС

• Сечение силовых кабелей: Требуется проводка 16-25 мм² (против 4-10 мм² у бензиновых моторов) из-за высокого компрессионного сопротивления
• Контроль температуры: Обязательна установка термостойкой изоляции вблизи выпускного коллектора
• Защита от обратного тока: Диодная вставка в цепи управления для блокировки ЭДС самоиндукции при отключении свечей

Параметр	Бензиновый ДВС	Дизельный ДВС
Точка подключения управляющего сигнала	Напрямую от замка зажигания	Через реле/ЭБУ свечей накаливания
Пиковый ток стартера	150-250 А	300-600 А
Необходимая задержка включения	0 сек	2-10 сек

При монтаже критично использовать реле с токовой нагрузкой не менее 100А и герметичным корпусом (IP67). Силовые контакты должны подключаться через медные клеммы с антикоррозионной смазкой, а место установки выбираться вне зоны прямого воздействия грязи и вибраций. Обязательная проверка напряжения в цепи управления: при недопустимом падении ниже 9В требуется установка промежуточного реле.

Проверка работы стартера в разных режимах

После монтажа дополнительного реле стартера необходимо провести комплексную проверку его функционирования во всех возможных режимах. Это исключит скрытые неполадки и подтвердит корректность установки цепи управления.

Проверка начинается с имитации стандартных условий эксплуатации автомобиля. Ключ зажигания последовательно переводится в положения "ACC", "ON" и "START", при этом контролируется реакция стартера и отсутствие паразитных срабатываний.

Порядок тестирования

Выполните проверку по следующему алгоритму:

1. Режим "ACC" (дополнительные потребители):
   • Включите магнитолу, обогрев стекол
   • Убедитесь в отсутствии щелчков реле стартера
2. Режим "ON" (зажигание):
   • Активируйте топливный насос, ЭБУ
   • Проверьте напряжение на управляющем контакте реле (должно отсутствовать)
3. Режим "START":
   • Зафиксируйте время срабатывания стартера (1-2 сек)
   • Оцените стабильность вращения маховика
   • Проверьте падение напряжения на батарее (макс. 0.5В)

Критически важные параметры:

Параметр	Норма	Отклонение
Ток втягивающего реле	15-40А	Пробой изоляции
Нагрев силовых клемм	≤40°C	Слабая затяжка
Сопротивление контактов	0.01-0.05Ω	Загрязнение реле

Проведите стресс-тест при пониженном напряжении АКБ (10.8-11.5В). Стартер должен уверенно проворачивать коленвал без "проседаний". При выявлении аномалий немедленно обесточьте цепь и проверьте коммутацию проводов.

Диагностика возможных неисправностей

После монтажа дополнительного реле стартера могут возникать проблемы, связанные с некорректной установкой или дефектами компонентов. Первым этапом диагностики является проверка наличия управляющего сигнала с замка зажигания и целостности силовых цепей.

Используйте мультиметр для последовательного тестирования контактов реле, качества соединений и отсутствия коротких замыканий. Особое внимание уделите целостности изоляции проводов, идущих к стартеру, и надежности контакта "массы".

Типовые неполадки и методы их выявления

Распространенные сценарии отказов:

• Стартер не запускается
  • Проверьте подачу +12В на контакт 86 реле при повороте ключа
  • Замерьте напряжение на контакте 30 (должно быть постоянно +12В от АКБ)
• Щелчки реле без срабатывания стартера
  • Протестируйте сопротивление обмотки стартера
  • Убедитесь в отсутствии коррозии на силовом кабеле
• Постоянная работа стартера
  • Проверьте залипание контактов реле
  • Протестируйте цепь управления на короткое замыкание

Для комплексной проверки выполните замеры напряжений в ключевых точках:

Точка измерения	Нормальное значение	Признак неисправности
Клемма 85 (масса)	0 Ом к кузову	Обрыв цепи заземления
Клемма 86 (управление)	+12В при запуске	Проблемы с замком зажигания
Клемма 87 (выход)	+12В при срабатывании	Залипание контактов

При отсутствии видимых дефектов демонтируйте реле и подайте напрямую +12В на контакты 85 и 86. Исправное реле должно издавать четкий щелчок. Проверьте мультиметром сопротивление между контактами 30 и 87 при подаче напряжения – должно стремиться к нулю.

Оптимизация расположения компонентов

Оптимальное размещение реле стартера критично для надёжности работы и удобства обслуживания. Основная цель – минимизировать длину силовых кабелей между аккумулятором, реле и стартером, снижая сопротивление цепи и риск потери напряжения.

Располагайте реле в защищённом от влаги и вибрации месте моторного отсека, обеспечивая свободный доступ к клеммам. Избегайте зон с высоким тепловым воздействием (возле выпускного коллектора, турбины) и трасс движения подвижных элементов (рулевых тяг, приводов).

Ключевые принципы компоновки

• Короткие силовые соединения: Прямая прокладка толстосекционного кабеля (+12В) от аккумулятора к реле и далее к стартеру. Изгибы – плавные, без натяжения.
• Защита проводки: Обязательное использование гофры или термостойкой изоленты на участках рядом с подвижными/нагревающимися элементами.
• Фиксация реле: Крепление на штатные болты кузова/рамы через штатные отверстия реле или кронштейн. Запрещён монтаж на вибрирующих навесных агрегатах.
• Изоляция цепей управления: Провод от замка зажигания к управляющему выводу реле прокладывается отдельно от силовых линий, вдали от источников помех (катушка зажигания, ВВ-провода).

Компонент	Рекомендуемое расположение	Запрещённые зоны
Реле стартера	Стационарная часть кузова/рамы возле АКБ	Крепёж двигателя/КПП, зона шкивов ГРМ
Предохранитель	Между АКБ и реле (макс. 30 см от "+" АКБ)	Открытые пространства без кожуха
Силовой кабель	Вдоль штатных жгутов с фиксацией стяжками	Рядом с вращающимися валами, острыми кромками

Проверьте отсутствие контакта реле и проводов с элементами подвески, тормозными магистралями или тросами управления после монтажа. Обеспечьте зазор ≥ 5 см от выхлопной системы. Итоговая компоновка должна исключать провисание проводки и механические напряжения на клеммах.

Рекомендации по обслуживанию реле стартера

Регулярно проверяйте электрические соединения реле на предмет окисления, коррозии или ослабления контактов. Зачищайте клеммы мелкозернистой наждачной бумагой и обрабатывайте токопроводящей смазкой для предотвращения ухудшения контакта. Убедитесь в отсутствии трещин на изоляции проводов, идущих к реле.

Контролируйте состояние корпуса реле: удаляйте грязь, масляные потёки и влагу. Проверяйте крепление устройства – вибрация может привести к повреждению внутренних компонентов или отрыву монтажной площадки. При мойке двигателя защищайте реле от прямого воздействия воды.

Ключевые процедуры обслуживания

Выполняйте диагностику в следующем порядке:

1. Тест напряжения: измерьте мультиметром напряжение на управляющем контакте при повороте ключа зажигания (норма: 10-12V)
2. Проверка сопротивления: замерьте сопротивление катушки реле (отклонение от паспортных значений указывает на неисправность)
3. Контроль силовой цепи: убедитесь в наличии напряжения 12V на входном контакте и отсутствии падения напряжения на выходе при срабатывании

Параметр	Нормальное значение	Действия при отклонении
Сопротивление обмотки	50-80 Ом	Замена реле
Падение напряжения на силовых контактах	< 0.2V	Чистка контактов или замена
Ток удержания	5-20А	Проверка цепи стартера

Важно: При замене реле используйте детали с идентичными характеристиками – несоответствие тока коммутации вызовет подгорание контактов. Устанавливайте реле только в штатное место, предусмотренное конструкцией автомобиля, избегая самодельных креплений вблизи горячих поверхностей.

Техника безопасности при установке

Работа с электрооборудованием автомобиля требует строгого соблюдения мер предосторожности для предотвращения травм и повреждений компонентов. Несоблюдение правил может привести к короткому замыканию, возгоранию или выходу из строя бортовой сети.

Перед началом монтажа убедитесь в наличии защитных средств и исправности инструмента. Избегайте контакта с движущимися частями двигателя и горячими поверхностями.

Ключевые требования безопасности

Обязательные подготовительные действия:

• Отсоедините клеммы аккумулятора в последовательности: сначала отрицательную, затем положительную
• Убедитесь в отсутствии напряжения на силовых кабелях с помощью мультиметра
• Зафиксируйте автомобиль ручным тормозом и противооткатными упорами

При монтаже реле:

1. Используйте только термостойкую изоляцию проводов в моторном отсеке
2. Запрещается прокладывать кабели вблизи вращающихся шкивов или острых кромок
3. Контролируйте полярность подключения согласно схеме производителя

Опасность	Мера защиты
Короткое замыкание	Изоляция всех соединений термоусадкой
Перегрузка цепи	Установка предохранителя в 30-50 см от АКБ
Ожоги	Работа в защитных перчатках при температуре двигателя ниже 40°C

После завершения установки проверьте отсутствие искрения при пробном пуске, контролируя надежность крепления всех контактов. Не допускайте попадания влаги на реле и места соединений.

Список источников

Информация для статьи была систематизирована на основе специализированной технической документации и практических руководств по автомобильной электронике. Акцент сделан на методиках модернизации стартерных цепей в современных транспортных средствах.

Ключевые материалы включают официальные сервисные мануалы производителей, инженерные справочники и профильные технические публикации. Ниже представлен перечень основных источников.

• Руководство по ремонту и обслуживанию автомобилей (издательство "Легион-Автодата")
• Босс А.В. "Автомобильная электроника: практическое пособие"
• Сборник технических бюллетеней НИИ автоэлектроники (выпуск 14)
• ГОСТ Р 54364-2019 "Системы электрооборудования автотранспортных средств"
• Журнал "Автоэлектрик" (статья "Оптимизация пусковых систем", №7 2023)
• Протоколы испытаний релейного оборудования Delphi Automotive
• Учебное пособие "Транспортная электромеханика" (МАДИ)

Видео: Как установить дополнительное реле на стартер двигателя.


• ЗМЗ-513 - характеристики, фото и отзывы

• FENOX - Отзывы, обзор и параметры тормозных колодок

• Варта - что говорят водители
