Дополнительные дроссели на ВАЗ - Аргументы за и против

Статья обновлена: 04.08.2025

Модернизация системы впуска двигателя, в частности установка дополнительных дроссельных заслонок, вызывает оживленные споры среди владельцев автомобилей ВАЗ. Эта техническая доработка, известная как "двойной дроссель" или "система ITB", преподносится как решение для повышения мощности мотора.

В то же время изменение штатной конструкции впуска требует глубокого понимания принципов работы силового агрегата и сопряжено с техническими сложностями. Энтузиасты тюнинга и профессиональные автомеханики сталкиваются с диаметрально противоположными результатами подобных доработок.

Конструктивные особенности узла двойных дросселей

Основу системы составляет пара соединённых воздушных каналов, каждый из которых оснащён независимой заслонкой. Первичная заслонка напрямую связана с педалью акселератора и отвечает за основной поток воздуха на малых и средних оборотах. Вторичный канал активируется через вакуумный или электронный привод при достижении определённых условий (обороты >3500-4000 об/мин и нагрузка >50%), существенно увеличивая пропускную способность узла.

Корпус из алюминиевого сплава объединяет оба дросселя в единый блок, имеющий патрубки для подключения к впускному коллектору, системе вентиляции картера и датчикам. Кинематическая связь между заслонками обеспечивается системами рычагов, пружин и стопорных шпилек, гарантируя синхронное закрытие. Ключевым конструктивным решением является наличие ступенчатой формы камеры и обособленного регулятора холостого хода для стабилизации работы на малых оборотах.

Отличия от стандартной конструкции

Удвоенная площадь проходного сечения при полном открытии
Наличие двух ДПДЗ (датчиков положения дроссельной заслонки)
Сложная схема пневмо- и механосистем управления

Параметр	Одиночный дроссель	Двойной дроссель
Диаметр канала (мм)	46-54	2×40-45
Площадь сечения (см²)	16-23	25-32
Активация вторички	-	Вакуум/сервопривод

Для эффективной работы требуется синхронизация углов открытия заслонок и калибровка датчиков. Механический привод вторичной заслонки на ранних моделях создаёт эффект "турбо-ямы", тогда как электронное управление (как в узлах от Honda) обеспечивает более плавное включение. Типичные проблемы включают залипание осей, износ подшипников и необходимость периодической чистоты каналов.

Принцип работы системы с раздельным впуском

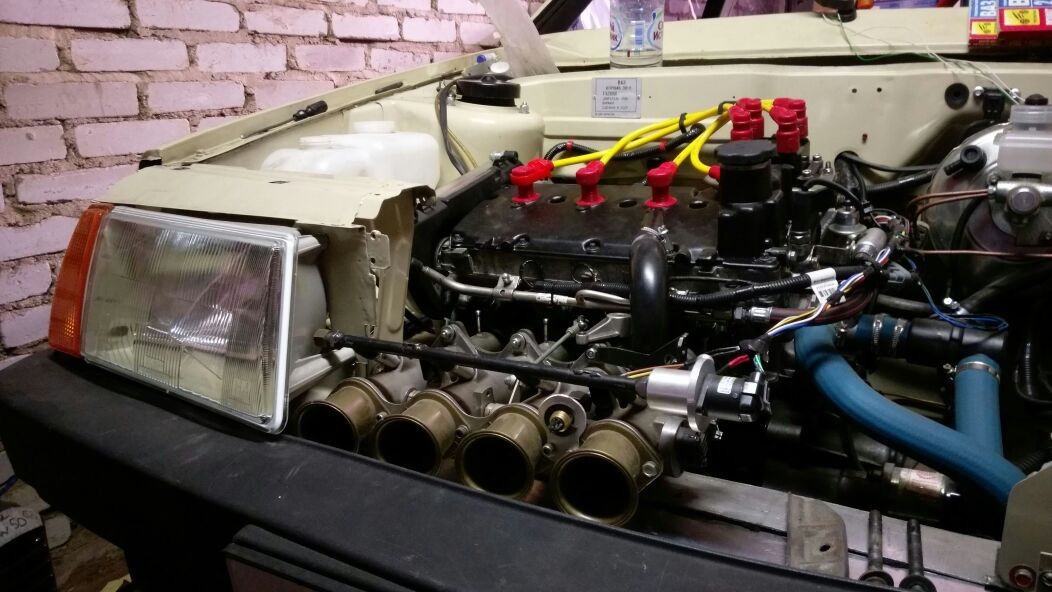

Система реализуется через установку отдельного дросселя на каждый цилиндр двигателя. Заслонки размещаются максимально близко к впускным клапанам – в отличие от штатной конструкции с одним общим дроссельным узлом на впускном коллекторе. Это позволяет значительно сократить длину канала от заслонки до впускного клапана.

Каждый индивидуальный дроссель управляется механически (тросом или тягами) либо электронно (через ЭБУ и электродвигатель). При нажатии педали газа все заслонки синхронно открываются, обеспечивая прямое поступление воздуха к цилиндрам без задержек и взаимного влияния потоков.

Основные физические эффекты, лежащие в основе системы:

Снижение гидравлического сопротивления: Устранение извилистого общего коллектора уменьшает потери давления.
Улучшение наполнения цилиндров: Прямая подача воздуха увеличивает его массу в камере сгорания.
Минимизация "залегания" впуска: Отсутствие общего резервуара исключает взаимные аэродинамические помехи между цилиндрами.

Параметр	Стандартный впуск	Раздельный впуск
Путь воздуха до клапана	Длинный, с завихрениями	Короткий и прямой
Отклик на педаль газа	Замедленный (0.3-0.5 сек)	Мгновенный (<0.1 сек)
Потенциал мощности	Ограниченный конструкцией	Выше на 5-15%*

*Зависит от состояния двигателя и настроек

Эффект наиболее выражен на высоких оборотах (от 4000 об/мин), где скорость воздушного потока максимальна. На малых оборотах разница незначительна либо требует тонкой настройки впуска для стабильности ХХ.

Основные типы доступных комплекты для ВАЗ

Рынок предлагает несколько типов комплектов для установки дополнительных дроссельных заслонок, отличающихся конструкцией, сложностью монтажа и функционалом.

Выбор зависит от целей (повседневная эксплуатация, спортивное применение), модели автомобиля и бюджета, при этом каждый вариант требует согласования с элементами впускной системы.

Тип комплекта	Описание	Особенности
Механические тросовые	Используют стальной трос для связи педали газа с дополнительной заслонкой	Простая установка, низкая стоимость, требует ручной регулировки
Электронные (E-throttle)	Управляются ЭБУ через сервопривод, интегрируются со штатной электроникой	Точнее контроль подачи воздуха, автоматические калибровки, сложнее в подключении
Индивидуальные (ИТБ)	Отдельная заслонка на каждый цилиндр с синхронизированным приводом	Максимальная производительность для тюнинга, высокая цена, сложный монтаж

Установка дополнительных дросселей на ВАЗ: необходимые инструменты

Прежде чем приступить к монтажу, подготовьте комплекс оборудования для безопасных и точных работ с топливной системой и электроникой.

Обеспечьте чистоту рабочей зоны – мельчайшие частицы грязи, попавшие во впускной тракт или дроссельные узлы, выведут двигатель из строя.

Обязательный набор

Мелкий слесарный инструмент: набор торцевых головок (8-17 мм), трещотка, вороток, удлинители, крестовые и шлицевые отвёртки
Специнструменты:
- Диагностический сканер с функцией адаптации дросселя (например, ELM327)
- Диэлектрическая смазка для контактов

Расходные материалы

Наименование	Назначение
Прокладка впускного коллектора	Герметизация стыка (часто требует замены)
Хомуты червячные 40-60 мм	Фиксация воздуховодов (4-6 шт)
Баллончик очистителя карбюратора	Обезжиривание поверхностей

Критически важно:

Диэлектрические перчатки – защита от случайного замыкания контактов ЭБУ
Струбцины для временной фиксации тросика акселератора

Помните: работа с исполнительными механизмами дросселя требует аккуратности – перекос при монтаже приведёт к зависанию заслонок.

Демонтаж штатного впускного коллектора - первый этап

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ. Обеспечьте свободный доступ к коллектору, отсоединив мешающие элементы: воздушный патрубок с корпусом фильтра, топливную рампу с форсунками и регулятором давления, шланги системы охлаждения адсорбера. Слейте охлаждающую жидкость из патрубков, подключённых к коллектору, предварительно подставив ёмкость.

Демонтируйте все датчики и трубки вакуумной системы, аккуратно отметив их расположение для последующей сборки. Крепёжные болты и гайки коллектора откручивайте крест-накрест, начиная с периферийных, чтобы избежать деформации приёмных труб. После снятия крепления осторожно снимите коллектор, очистите плоскость прилегания к ГБЦ от остатков прокладки и загрязнений, используя пластиковый скребок. Заглушите открывшиеся впускные каналы двигателя чистой ветошью.

Критические нюансы:

Не допускайте падения посторонних предметов во впускные каналы ГБЦ при демонтаже
Проверьте состояние посадочных мест датчиков – сколы или трещины потребуют замены коллектора
Оцените износ резиновых уплотнений топливной рампы – при повреждении замените их до установки нового оборудования

Типовая сложность	2-3 часа при наличии опыта
Риски	Обрыв шпилек ГБЦ, повреждение прокладки, утечка тосола
Инструмент	Торцевые головки 10-13 мм, трещотка, удлинитель, пассатижи

Подготовка посадочных мест под новые дроссели

Качественная подготовка посадочных мест на впускном коллекторе – обязательный этап установки. Поверхности должны быть идеально ровными и чистыми для обеспечения герметичности соединения. Любые неровности, задиры или следы старой прокладки приведут к подсосу неучтенного воздуха, сбоям в работе ДПДЗ, РХХ и ошибкам по обеднению смеси.

Первым делом демонтируйте штатный дроссель и тщательно очистите привалочную плоскость коллектора металлической щеткой или скребком. Удалите весь нагар и следы прокладочных материалов. После механической обработки обезжирьте поверхность уайт-спиритом или бензином «калоша». Ни в коем случае не используйте эфиросодержащие составы – они могут повредить пластик коллектора.

Контроль плоскостности:
- Приложите линейку к поверхности вдоль и поперек оси коллектора с шагом 30-40 мм
- Допустимый зазор – не более 0,03 мм (толщина волоса)
Фрезеровка при необходимости:
- При превышении допуска обратитесь на СТО для шлифовки поверхности
- Снимайте минимальный слой металла (0,1-0,2 мм)
Подбор прокладок:
- При снятии металла требуются прокладки с увеличенной толщиной
- Используйте термостойкие варианты с металлической армировкой

Особенности установки коротких впускных патрубков

Сокращение длины впускных трактов изменяет резонансные характеристики системы, смещая зону эффективного наддува в диапазон высоких оборотов. Это достигается за счет ускорения воздушного потока к цилиндрам и снижения инерционных потерь. Результатом становится увеличение пиковой мощности двигателя.

Обратной стороной модификации становится заметное падение крутящего момента на низких и средних оборотах. Воздушный заряд не успевает набрать достаточную скорость в коротких каналах, что ухудшает наполнение цилиндров. Эксплуатация автомобиля в городском цикле требует более частых переключений передач.

Ключевые следствия применения коротких патрубков:

Необходимость комплексной настройки впуска с установкой датчиков ДМРВ ближе к дросселю
Риск обеднения топливной смеси без коррекции прошивки ЭБУ
Возрастание шумности при работе на холостых оборотах
Требование к качеству воздушного фильтра из-за турбулентности потока

Рекомендуемые патрубки	Сплав на основе силикона	Металл с полимерным покрытием
Критичные места герметизации	Стык с ресивером	Обжимные хомуты ДМРВ

Обязательное требование – установка теплозащиты вблизи выпускного коллектора во избежание потери плотности воздуха. Продуманное исполнение позволяет достичь прироста мощности 3-7% в верхнем диапазоне оборотов.

Монтаж механической тяги управления заслонками

При установке многодроссельного впуска на ВАЗ тип привода заслонок критичен для отзывчивости и надёжности. Механическая тяга (тросовая система или рычажная передача) требует точной подгонки геометрии тяг и кронштейнов для синхронного открытия всех заслонок. Физическую связь между педалью газа и дросселями организуют через кастомные кронштейны на двигателе и кузове, с обязательной защитой трущихся узлов от вибрации и загрязнения.

Жёсткость тяги исключает паразитные деформации и "провалы" газа при резком нажатии, обеспечивая линейную реакцию на педаль. Ключевые требования – минимальное трение в шарнирах (используют тефлоновые втулки или шаровые опоры), точная фиксация троса в обоймах (предотвращает люфты), а также расчёт длины тяг на основе макета сборки, чтобы избежать перекосов дроссельных секторов под нагрузкой.

Плюсы: прямой контроль заслонками без электронных задержек, ремонтопригодность в полевых условиях, потенциал для тонкой ручной регулировки углов открытия.
Минусы: риск заеданий из-за грязи или износа втулок, трудоёмкость юстировки для устранения разнотяга по цилиндрам, сложность компоновки в тесном подкапотном пространстве.

Подключение системы охлаждающей жидкости к дросселям

Необходимость обогрева дроссельного узла на ВАЗ объясняется предотвращением обмерзания заслонки в мороз: циркулирующий антифриз прогревает корпус, исключая заклинивание льдом. Штатная схема подразумевает подключение через шланги малого контура двигателя, где жидкость быстро набирает температуру после запуска.

При установке дополнительных (спортивных) дросселей заводские патрубки демонтируются. Альтернативная методика – заглушение каналов заглушками и отключение шлангов от системы охлаждения. Решающий фактор выбора – климат эксплуатации: в регионах с мягкими зимами обогрев часто исключают ради снижения температуры в подкапотном пространстве.

Особенности интеграции в конструкцию

Стандартная схема подключения включает:

Входной патрубок: отвод от головки блока/термостата
Выходной патрубок: подсоединение к трубке радитора или впускного коллектора
Прокладки и хомуты для герметизации соединений

Ключевые изменения при монтаже дополнительных дросселей:

Решение	Плюсы	Минусы
Полное отключение обогрева	Снижение тепловой нагрузки, упрощение конструкции	Риск обледенения заслонки при высокой влажности и температуре ниже -15°C
Переход на короткие шланги прямого подключения	Минимизация потерь давления, быстрый прогрев	Сложность компоновки при нестандартном расположении дросселей

Важно: отсутствие циркуляции антифриза провоцирует образование воздушных пробок, что требует установки клапана-воздухоотводчика или модернизации системы вентиляции.

Обвязка вакуумными шлангами и датчиками

Качественная обвязка вакуумной системы критична при монтаже дополнительного дросселя на ВАЗ. Неверная коммутация шлангов или ошибки подключения датчиков провоцируют разгерметизацию, приводя к нестабильным оборотам холостого хода, провалам мощности и некорректным показаниям ЭБУ. Особую сложность представляет разделение вакуумных контуров базового и дополнительного узлов без взаимовлияния.

Обязательна перекоммутация шлангов тормозного усилителя, регулятора давления топлива, адсорбера и клапана адсорбера с учётом нового конфигурации впуска. Датчик абсолютного давления (ДАД) или расходомер воздуха (ДМРВ) требуют переноса на ресивер дополнительного дросселя для точного замера нагрузки на двигатель. Несоосность установки ДПДЗ относительно оси вращения заслонки инициирует ошибки адаптации.

Типичные проблемы обвязки:

Пережатие/перелом шлангов при неаккуратном монтаже на стеснённом пространстве
Некорректные показания ДПДЗ при нарушении угла монтажа (±5° от номинала)
Конфликт вакуумных контуров при параллельном подключении исполнительных механизмов к разным дросселям

Для диагностики применяется проверка герметичности дымогенератором и мониторинг показаний датчиков через диагностический сканер в режиме реального времени. Обязательна калибровка нулевой отметки ДПДЗ после установки.

Настройка синхронного открытия заслонок

Синхронизация углов открытия дроссельных заслонок – критически важный этап при установке многодроссельного впуска на атмосферные двигатели ВАЗ. Несоосность даже в 1-2 градуса между отдельными заслонками провоцирует дисбаланс воздушных потоков, что напрямую влияет на стабильность холостого хода, равномерность работы цилиндров и отзывчивость педали газа. Пренебрежение калибровкой гарантированно приводит к плавающим оборотам, провалам при разгоне и локальному переобогащению/обеднению смеси в отдельных цилиндрах.

Точная регулировка выполняется механически через винтовые упоры на рычажном механизме дросселей при помощи щупов или цифрового угломера, параллельно контролируя равномерность зазоров. Для двигателей с электронным управлением дополнительно требуется программная коррекция в прошивке ЭБУ для согласования показаний ДПДЗ. Ключевым инструментом диагностики после настройки выступает газоанализатор, фиксирующий идентичность CO λ в каждом патрубке.

Риски некорректной синхронизации

Вибрации и троение: дисбаланс воздушного потока вызывает неравномерную нагрузку на шатунно-поршневую группу
Снижение ресурса ЦПГ: длительная работа цилиндров с разным составом смеси увеличивает износ колец и стенок гильз
Ошибки ЭБУ: рассогласование сигналов датчиков положения заслонок активирует аварийные режимы
Повышенный расход топлива: компенсация дисбаланса через увеличение времени впрыска форсунками

Метод контроля	Точность	Сложность
Визуальный (по шкале)	±3°	Низкая
Щупы в зазоры	±1°	Средняя
Лазерный угломер	±0,2°	Высокая

Важно: при использовании индивидуальных ДПДЗ их калибровку проводят только после механической синхронизации рычагов.

Калибровка положения дроссельной заслонки в ЭБУ

После физической установки дополнительных дросселей критическим этапом становится настройка электронного блока управления (ЭБУ). ЭБУ должен быть обучен новым крайним положениям и характеристике открытия дроссельной заслонки. Зачастую штатное программное обеспечение ЭБУ не поддерживает дроссели с нестандартной геометрией или повышенной пропускной способностью, что делает выполнение правильной калибровки невозможным без изменения ПО или применения отдельного блока управления дросселем.

Основная цель калибровки – задать ЭБУ точки УМЗ (Угол Малого Зазора - положение почти закрыто) и УПЗ (Угол Полного Закрытия) для дроссельного узла, а также обеспечить точное соответствие между положением заслонки (от прямотока) и показаниями датчика положения дроссельной заслонки (ДПДЗ). Особое внимание уделяется согласованию сигналов электронной педали газа (ДПГ) с новыми характеристиками отклика дросселя.

Процедура калибровки обычно включает:

Сброс адаптаций дроссельной заслонки: Удаление из памяти ЭБУ старых "выученных" значений.
Процедуру обучения: Как правило, это последовательность включений зажигания и манипуляций с педалью газа в определенном порядке без запуска двигателя, иногда с последующим запуском и прогревом до рабочей температуры с последующим выводом оборотов на нужные режимы.
Определение и программная настройка УМЗ и УПЗ: Это делается либо автоматически в рамках процедуры обучения современными сканерами/софтом, либо вручную при внесении изменений в ПО ЭБУ.
Корректировку характеристической кривой (map) дросселя: Прописывание соотношения сигнала ДПГ и угла открытия заслонки на всех режимах работы, особенно важна плавность нарастания на малых углах для обеспечения нормальной работы на холостом ходу и в переходных режимах.

Проблемы при неверной калибровке или её отсутствии:

Нестабильные или повышенные/пониженные холостые обороты.
"Провалы" при резком нажатии газа.
"Зависание" оборотов при сбросе газа.
Активация аварийного режима работы двигателя (Check Engine) с ограничением мощности.
Повышенный расход топлива.
Неадекватная реакция на педаль газа (либо слишком резкая, либо слишком вялая).
Автоколебания оборотов на ХХ.

Способы калибровки/сброса адаптаций:

Метод	Требуемое оборудование/софт	Эффективность	Примечание
Процедуры из руководства по эксплуатации	Не требуется (кроме таймера)	Очень низкая для нештатных дросселей	Изначально рассчитаны на заводской узел
Универсальные автосканеры (например, ELM327 совместимые)	Bluetooth/WiFi адаптер + приложение (Torque, OpenDiag и т.п.)	Средняя, зависит от приложения	Часто доступна только функция сброса адаптаций, без глубокой настройки
Профессиональные дилерские сканеры/ПО (Dеltа Dарk, VСDѕ и т.п.)	Дорогое ПО и оборудование	Высокая (если ПО поддерживает)	Зачастую имеют развитые функции сброса и обучения для конкретных моделей ЭБУ
Кастомное ПО для ЭБУ (прошивка)	Чип-тюнер или отдельный контроллер дроселя	Высокая и необходима	Калибровка УМЗ/УПЗ и характеристик вносится непосредственно в прошивку ЭБУ
Отдельный контроллер дроссельной заслонки	Специализированный внешний блок	Высокая	Контроллер берет на себя управление дросселем, интегрируясь с ЭБУ; требует собственной настройки

Обязательная адаптация холостого хода после установки

После монтажа дополнительных дросселей адаптация холостого хода критически важна для синхронизации новых параметров впуска с электронным блоком управления (ЭБУ). Без этой процедуры контроллер продолжает оперировать заводскими калибровками, рассчитанными на штатную конструкцию, что вызывает конфликт между фактическим воздушным потоком и топливоподачей.

Игнорирование адаптации приводит к нестабильной работе двигателя: обороты хаотично плавают, возможны глубокие провалы или неконтролируемый рост до 2000–3000 об/мин. В долгосрочной перспективе это провоцирует повышенный расход топлива, ошибки по датчику кислорода, детонацию и повышенный износ ЦПГ из-за переобеднённой смеси.

Порядок процедуры адаптации

Для корректной калибровки выполните следующие шаги:

Прогрейте двигатель до рабочей температуры (80–90°C).
Отключите все энергопотребляющие устройства (климат-контроль, фары, аудиосистему).
Подключите диагностический сканер к разъёму OBD-II.
Активируйте функцию "Адаптация холостого хода" в меню управления двигателем.
Следуйте инструкциям сканера: ЭБУ автоматически отрегулирует шаговый двигатель РХХ и обучит топливные коррекции.

Важно: при использовании чип-тюнинга процедуру должен проводить специалист – самостоятельные манипуляции могут заблокировать ЭБУ. Для контроля результата проверьте параметр "Угол открытия дросселя" в диагностической программе – стабильные значения 2–5% указывают на успех.

Проверка герметичности соединений впускного тракта

Нарушение герметичности впускного тракта является критической неисправностью при установке дополнительных дросселей на ВАЗ, так как подсос неучтённого воздуха приводит к обеднению топливно-воздушной смеси. Это провоцирует неустойчивую работу двигателя на холостом ходу, провалы при разгоне, повышение расхода топлива и риски перегрева клапанов из-за чрезмерно бедного состава смеси.

Обязательная проверка включает визуальный осмотр всех резиновых уплотнителей, фланцевых соединений и вакуумных шлангов на наличие трещин, перегибов или следов подсоса масла. Особым вниманием выделяют стыки между дополнительными дросселями, ресивером, дроссельным узлом и датчиком массового расхода воздуха, используя для повышения точности диагностики специализированные методы.

Методы выявления утечек

Обработка швов мыльным раствором или WD-40 при работающем двигателе: пузырение укажет на место подсоса.
Применение дымогенератора: подача дыма под давлением в тракт визуализирует даже микротрещины.
Контроль показаний датчика кислорода и давления во впускном коллекторе сканером ЭБУ при закрытых дросселях.

Особенно критичны утечки после ресивера, где нефильтрованный воздух, содержащий абразивные частицы, ускоряет износ цилиндропоршневой группы. Регулярная проверка (особенно после монтажа доработанных узлов) обеспечивает стабильность работы мотора и предотвращает калильное зажигание.

Установка дополнительных дросселей на ВАЗ: преимущества в приросте мощности на высоких оборотах

Основным аргументом сторонников тюнинга выступает существенный прирост мощности на верхнем диапазоне оборотов двигателя. Дополнительные дроссельные заслонки сокращают путь впускного воздуха к цилиндрам, минимизируя аэродинамические потери и инерцию потока. Это позволяет силовому агрегату эффективнее "дышать" при интенсивных нагрузках.

Увеличенное сечение впускного тракта обеспечивает резкий рост объема поступающего воздуха в зоне 5000-8000 об/мин, где штатная система демонстрирует недостаточную пропускную способность. Одновременно с этим оптимизируется наполнение камер сгорания, что напрямую влияет на выходную мощность.

Ключевые аспекты эффективности

Снижение насосных потерь благодаря уменьшению сопротивления на впуске
Оптимизация резонансного наддува за счет переработанной геометрии коллектора
Увеличение КПД на 7-12% в высокооборотном режиме эксплуатации

Обороты (об/мин)	Прирост мощности	Прирост крутящего момента
5000	5-7%	3-4%
6500+	12-15%	8-10%

Максимальная отдача достигается при комплексной настройке синхронного открытия заслонок и коррекции топливных карт. Результатом становится улучшение динамики разгона и устойчивая работа двигателя в "красной зоне" тахометра без провалов.

Важно: Реализация потенциала требует профессиональной установки и обязательной калибровки ЭБУ. Без корректной адаптации программного обеспечения эффект будет минимальным либо приведет к обеднению смеси.

Улучшенная отзывчивость педали акселератора

Установка дополнительных дросселей сокращает путь воздушного потока во впускном тракте, что ускоряет реакцию двигателя на манипуляции педалью газа. Уменьшение турбулентности и сопротивления позволяет моментально передавать импульс при открытии заслонок.

Улучшение особенно заметно при резком старте и обгонах, где традиционный дроссель создаёт задержку из-за инерции потока. Мгновенный подхват снижает время отклика до 0.1-0.3 секунды против 0.8 секунд у серийной системы.

За	Против
Линейная реакция на педаль без "провалов"	Возможна гиперчувствительность педали при некалиброванном ТБВ
Снижение инерционности двигателя при разгоне	Рост расхода топлива при агрессивной манере вождения

Положительный эффект для атмосферных двигателей

Основное преимущество установки дополнительных дросселей на атмосферный мотор ВАЗ – значительное улучшение наполнения цилиндров, особенно на средних и высоких оборотах. Применение индивидуальных дросселей на каждый цилиндр минимизирует сопротивление впускного тракта: воздух поступает напрямую в камеру сгорания без потерь в общем коллекторе. Это обеспечивает резкий рост объемной эффективности двигателя, что напрямую преобразуется в прибавку мощности и крутящего момента, недостижимую при стандартном однодроссельном впуске.

Дополнительным критически важным эффектом становится мгновенная реакция на педаль газа из-за уменьшения объема впускного коллектора. Короткие индивидуальные каналы и близкое расположение заслонок к клапанам почти исключают "задумчивость" мотора при резком открытии дросселя. Такая отзывчивость особенно ценна в гоночных условиях или при агрессивной езде, где важна каждая доля секунды. Также оптимизируется стабильность работы на переходных режимах и равномерность распределения смеси по цилиндрам.

Риск появления провалов на низких оборотах

Установка дополнительных дросселей изменяет геометрию впускного тракта, снижая скорость воздушного потока на низких оборотах двигателя. Это приводит к нарушению смесеобразования – топливно-воздушная смесь становится обеднённой или неравномерной. Особенно критично это проявляется при резком нажатии педали газа, когда ЭБУ не успевает оперативно скорректировать подачу топлива под новые параметры воздухозабора.

На машинах с заводским программным обеспечением ЭБУ адаптировано под стандартную конструкцию впуска. Дополнительные заслонки формируют нештатный режим работы датчиков массового расхода воздуха (ДМРВ) и положения дросселя (ДПДЗ), что провоцирует:

Заметные "провалы" при старте с места
Рывки в диапазоне 1500–2500 об/мин
Неустойчивые холостые обороты
Эффект "задумчивости" при резком ускорении

Фактор риска	Последствие
Избыточный объём впускного коллектора	Снижение давления на малых оборотах
Запаздывание коррекции ЭБУ	Кратковременное обеднение смеси
Турбулентность воздушного потока	Некорректные показания ДМРВ

Минимизировать проблему позволяет только комплексная доработка: установка дросселей с управляемой электроникой синхронизацией, перепрошивка ЭБУ под конкретную конфигурацию впуска и обязательная установка широкополосного лямбда-зонда для точной коррекции топливоподачи. Без этих мер эксплуатация автомобиля в городском режиме может стать крайне некомфортной.

Возможные проблемы с неустойчивыми холостыми оборотами

Основная сложность после монтажа дополнительных дросселей – критическое нарушение баланса воздуха при работе на холостом ходу. Штатная система управления двигателем, рассчитанная на конкретные параметры впуска, не может адекватно обработать резко возросший объём поступающего кислорода из-за изменений в геометрии тракта и разгерметизации коллектора. Результат: обороты начинают «плавать» в диапазоне 500–1200 об/мин, возможны спонтанные остановки силового агрегата после запуска или при торможении, особенно на непрогретом моторе. При этом диагностическое оборудование часто фиксирует ошибки по пропускам зажигания (P0300) или неверным показаниям ДМРВ/ДПДЗ.

Дополнительный фактор нестабильности – некорректная адаптация регулятора холостого хода (РХХ). Клапан физически не справляется с регулировкой возросшего воздушного потока, что усугубляется изменением резонансных характеристик впускного коллектора. Особенно остро проявляется при нагрузке на электросеть (включённые фары, кондиционер) – обороты периодически проседают на 300–400 единиц с риском заглохнуть. Потребуется сложная калибровка методом проб и ошибок с постоянным мониторингом параметров сканером.

Ключевые риски

Ошибки адаптации ЭБУ: «обучение» контроллера требует профессионального оборудования; при неправильных калибровках плавающие холостые станут хроническими.
Вакуумные утечки: дополнительные стыки коллектора повышают риск подсоса неучтённого воздуха даже через микротрещины.
Конфликт датчиков: ДМРВ выдаёт некорректные данные из-за турбулентностей в модифицированном тракте, а ДПДЗ теряет точность из-за изменённого угла открытия заслонки.

Усиление нагрузки на ЦПГ при некорректной настройке

Корректная калибровка угла открытия дроссельных заслонок критична для защиты ЦПГ: отклонения в синхронизации приводят к нарушению состава топливно-воздушной смеси. Например, запоздалое открытие вторичных дросселей провоцирует переобеднение смеси под нагрузкой, вызывая масштабную детонацию, которая механически разрушает поршни и кольца ударными волнами.

Диагностируемая ошибка форсирования тяги "в пол" при частичном открытии основного дросселя перегружает шатунно-поршневую группу из-за резкого скачка давления в цилиндрах. Параллельно срабатывают компенсационные алгоритмы ЭБУ – автоматическое обогащение смеси и коррекция УОЗ, – что грозит локальным перегревом юбок поршней и ускоренным абразивным износом стенок цилиндров из-за смывания масляной пленки.

Ключевые риски:

Прогар поршней от длительной детонации
Деформация шатунов при гидроударах от избыточного топлива
Задиры на зеркале цилиндров из-за термических деформаций

Параметр	Норма	При ошибке
Температура выпускных клапанов	до 650°C	до 850°C
Вибрационная нагрузка на вкладыши	8-12 МПа	18-22 МПа

Минимизировать риски позволяет стендовая проверка синхронизации дросселей и последующая адаптация датчиков положения с применением диагностических сканеров. Обязательна проверка давления топлива и коррекция калибровочных карт ЭБУ под реальные параметры модификации.

Увеличение расхода топлива в городском цикле

Основным последствием установки дополнительных дросселей на впуске ВАЗ является существенный рост расхода топлива в условиях городской эксплуатации. Это напрямую связано с изменением режимов работы двигателя: мотор начинает получать больший объем воздуха на низких и средних оборотах, что провоцирует ЭБУ увеличивать продолжительность впрыска для поддержания стехиометрической смеси. В плотном потоке с частыми остановками и ускорениями данная корректировка приводит к систематическому переобогащению топливовоздушной смеси.

В городском цикле прирост потребления горючего может достигать 15-25% даже при аккуратной манере вождения, поскольку постоянное открытие дроссельной заслонки на малых углах (типичный сценарий "старт-стоп") многократно усиливает эффект. Дополнительную роль играет необходимость повышения холостых оборотов для стабилизации работы ДВС после модификации, что также увеличивает базовый расход в режиме простоя.

Ключевые факторы влияния

Калибровка ЭБУ: штатные настройки не оптимизированы под возросший воздушный поток
Аэродинамика впуска: турбулентность на низких скоростях нарушает равномерность смесеобразования
Стиль вождения: чем активнее педаль газа, тем выше перерасход
Температурный режим: в жаркую погоду плотность воздуха падает, усиливая дисбаланс смеси

Режим эксплуатации	Средний прирост расхода (%)
Холостой ход	10-15
Разгон до 60 км/ч	18-30
Движение в "пробке"	22-35

Сложности согласования с системами E-GAS и ABS

Интеграция дополнительных дроссельных узлов в автомобилях ВАЗ с электронной системой управления дросселем (E-GAS) провоцирует конфликты в работе контроллера ЭСУД. Штатное программное обеспечение двигателя запрограммировано под специфичные характеристики заводского дросселя, включая угол открытия, скоростные параметры и обратную связь. Любые механические изменения без корректировки прошивки приводят к ошибкам диапазона холостого хода, некорректному расчету нагрузки и «плавающим» оборотам, а электроника переводит двигатель в аварийный режим с ограничением мощности.

Система ABS, взаимодействующая с блоком управления двигателем через шину CAN, получает искаженные данные о крутящем моменте и реальном положении дроссельной заслонки. Это нарушает алгоритмы работы противобуксовочной системы и распределения тормозных усилий: например, при агрессивном ускорении ABS может ошибочно трактовать пробуксовку как потерю сцепления с дорогой и резко сбросить обороты двигателя. В критических ситуациях наблюдается замедленная реакция или полное отсутствие вмешивания системы стабилизации, что напрямую влияет на безопасность движения.

Проблемы калибровки: необходимость перепрошивки ЭБУ двигателя и ABS для синхронизации данных о положении дросселя, часто требующая дорогостоящего оборудования
Некорректная диагностика: постоянное появление ошибок P2135 (несоответствие сигналов дросселя) и C0035 (неисправность датчиков ABS), которые невозможно сбросить стандартными сканерами

Проблемы при прохождении технического осмотра после установки дополнительных дросселей

Конструктивное несоответствие заводским параметрам – ключевая преграда. Сертифицированные инспекторы обязаны проверять соответствие ТС требованиям безопасности производителя. Добавленные дроссельные заслонки квалифицируются как несанкционированное изменение системы впуска. Особое внимание уделяется вмешательству в заводскую электропроводку и датчики, что зачастую приводит к автоматическому отказу на этапе компьютерной диагностики.

Экологические нормы становятся критическим камнем преткновения. Модернизированные двигатели не проходят тест на токсичность выхлопных газов (Евро-4 и выше) из-за нарушенного соотношения воздух-топливо. Серьёзные возражения вызывает документация: отсутствие сертификатов на детали и профессионального акта установки лишает владельца правовой базы для легализации переделок.

Основные сложности в пункте ТО:

Официальный отказ из-за нарушения п. 1.3 Перечня неисправностей (внесение изменений без разрешения ГИБДД)
Фиксация ошибок ЭБУ из-за нештатного расхода воздуха и перепрошивок
Превышение норм CO/CH на газоанализаторе
Несоответствие экологического класса в ПТС рабочим характеристикам
Отсутствие документов, подтверждающих безопасность и законность монтажа

Обязательная калибровка на диностенде после установки

После монтажа спортивных дросселей топливовоздушная смесь требует точной корректировки. Штатный контроллер не адаптирован под изменённые параметры заслонок, что без грамотной калибровки гарантированно нарушит расход горючего, стабильность холостых оборотов и отклик педали газа. Игнорирование этого этапа приведёт к работе двигателя в аварийном режиме с обеднённой или переобогащённой смесью.

Процедура на диностенде включает комплексную регулировку углов открытия заслонок, калибровку ДПДЗ (датчика положения дроссельной заслонки) и синхронизацию шаговых моторов через специализированное ПО (часто Janvar или подобное). Мастер сопоставляет показания лямбда-зондов, давление топлива и детонационные характеристики под нагрузкой, создавая оптимальные карты для конкретного мотора. Без этого даже качественно установленные узлы спровоцируют:

Провалы мощности на низких оборотах
Самопроизвольные остановки двигателя
Рост расхода топлива на 15–25%
Ошибки ECU (например, P2138)

Качественная калибровка требует 3–5 часов работы и включает минимум 3 цикла замеров: холодный пуск, прогрев до рабочей температуры и тестирование под динамической нагрузкой. Итогом станет сбалансированная работа системы: прирост отзывчивости педали газа на 20–40%, стабильные холостые обороты даже с кондиционером и отсутствие "эффекта турбоямы" при резком разгоне.

Риски без калибровки	Результат после настройки
Плавающие холостые обороты	Стабильная работа на 750–800 об/мин
Прогорание клапанов из-за бедной смеси	Оптимальный AFR (12.5–14.7)
Ускоренный износ катализатора	Снижение вредных выбросов

Важно: попытки адаптации через сброс ошибок OBD-II или "обучение" зажиганием дают временный эффект и не заменяют стендовую регулировку. Экономия на калибровке неизбежно выльется в дорогостоящий ремонт топливной системы и цилиндро-поршневой группы.

Сравнение стоимости модернизации с другими тюнинг-опциями

Установка многодроссельного впуска (МДВ) для ВАЗ требует значительных вложений: стоимость комплекта стартует от 35-40 тыс. рублей за бюджетные решения, дополняется расходами на рампу, ТНВД, прошивку ЭБУ и работу специалистов, что суммарно достигает 70-100 тыс. рублей. Для сравнения, чип-тюнинг стандартного двигателя обойдётся в 5-15 тыс. рублей, а замена воздушного фильтра на нулевик или установка прямоточного глушителя – в 3-8 тыс. рублей.

Среди альтернатив средней ценовой категории выделяются:

Спортивный распредвал (12-25 тыс. рублей с установкой)
Турбо-кит для атмосферных моторов (от 120 тыс. рублей)
Поршневая группа повышенной компрессии (25-40 тыс. рублей)

Таблица демонстрирует разницу в эффективности затрат:

Опция	Стоимость (руб)	Прибавка мощности
Многодроссельный впуск	70-100 тыс.	15-25%
Турбирование	от 120 тыс.	40-70%
Чип-тюнинг + фильтр/выпуск	10-20 тыс.	5-10%

Необходимость профессионального чип-тюнинга двигателя

Установка дросселей увеличенного сечения нарушает штатные калибровки электронного блока управления (ЭБУ), что приводит к дисбалансу топливовоздушной смеси и некорректной работе адаптивных алгоритмов. Без перепрошивки программного обеспечения двигатель будет функционировать в аварийном режиме: происходят сбои в работе холостого хода, плавают обороты, увеличивается расход топлива и сокращается ресурс катализатора.

Профессиональный чип-тюнинг обеспечивает синхронизацию параметров ЭБУ с новыми характеристиками впускной системы. Специалист адаптирует топливные карты, скорректирует углы опережения зажигания и перепрошьёт алгоритмы обратной связи по датчикам кислорода. Это позволяет раскрыть потенциал модернизации дросселей без ущерба для надёжности и экологичности.

Преимущества комплексного подхода

Динамика: Устранение задержек отклика педали акселератора
Эффективность: Оптимизация расхода топлива после апгрейда
Безопасность: Предотвращение детонации и переобеднения смеси
Диагностика: Проверка совместимости всех доработанных компонентов

Критерий	Без чип-тюнинга	С чип-тюнингом
Стабильность ХХ	Неровная работа	Плавные обороты 800±50 об/мин
Реакция на газ	Задержка до 400 мс	Мгновенный отклик (менее 150 мс)
Лямбда-коррекция	Сбои (CV>5%)	В пределах нормы (CV<2%)

Для каких стилей езды оправдана установка

Установка дополнительных дросселей наиболее эффективна при агрессивных режимах эксплуатации двигателя, особенно на высоких оборотах. Основная выгода проявляется, когда автомобиль эксплуатируется в верхнем диапазоне оборотов коленвала (от 4500 об/мин и выше), где открытие дополнительных заслонок обеспечивает увеличенный приток воздуха.

Для стандартной городской езды с преимущественно низкими и средними оборотами модернизация часто не даёт ощутимых преимуществ. Прижимные пружины на вторичных заслонках зависят от разрежения во впускном коллекторе, срабатывающего только при интенсивном нажатии педали газа и высокой нагрузке двигателя.

Оптимальные условия применения

Спортивная езда на треке – при постоянной работе мотора в зоне высоких оборотов
Динамичный драгрейсинг – для раскрытия потенциала турбонаддува или форсированного атмо-двигателя
Езда по горным дорогам – где требуется стабильная тяга при длительных подъёмах на высоких передачах

На старых двигателях ВАЗ (8-клапанных, объемом 1.5-1.6 л) эффект менее выражен из-за конструктивных ограничений ГБЦ. Для повседневной эксплуатации в пробках или размеренной манере стоимость комплектующих и сложность настройки редко окупаются.

Список источников

При подготовке статьи об установке дополнительных дросселей на автомобили ВАЗ использовались специализированные технические ресурсы, официальная документация и экспертные мнения. Это позволяет объективно проанализировать конструктивные особенности, преимущества и потенциальные риски данной модификации.

Ключевые источники включают данные производителей компонентов тюнинга, сервисные руководства по двигателям ВАЗ и практические исследования эффективности впускных систем. Технические форумы владельцев предоставили статистику реальной эксплуатации и типичных проблем.

Технические и практические материалы

Официальное руководство по ремонту двигателей семейства 21124/21126 (ВАЗ)
Методические указания по настройке впускных систем от НТЦ "Сервис-ВАЗ"
Каталоги производителей спортивных впускных систем (BIKER, TAMIYA)
Доклады НАМИ о влиянии тюнинга на ресурс двигателя
Протоколы стендовых испытаний двигателей с модифицированным впуском
Технические статьи из журнала «За рулем» (разделы тюнинга ВАЗ)
Экспертные обзоры с портала «Дром.ру» по особенностям установки
Материалы форума «Lada-Online» по диагностике после установки
Видеоанализ последствий неправильного монтажа от канала «Главная дорога»
