Доработка и конструкция панели приборов ВАЗ-2114

Статья обновлена: 18.08.2025

Штатная приборная панель ВАЗ-2114 функциональна, но её сдержанный дизайн и ограниченный набор опций редко устраивают владельцев долгое время.

Модернизация "торпедо" раскрывает потенциал салона: от замены подсветки до установки цифровых приборов и современных мультимедийных систем.

Знание конструкции штатной панели – основа для грамотного тюнинга, обеспечивающего и эстетику, и удобство эксплуатации.

Назначение основных приборов и индикаторов

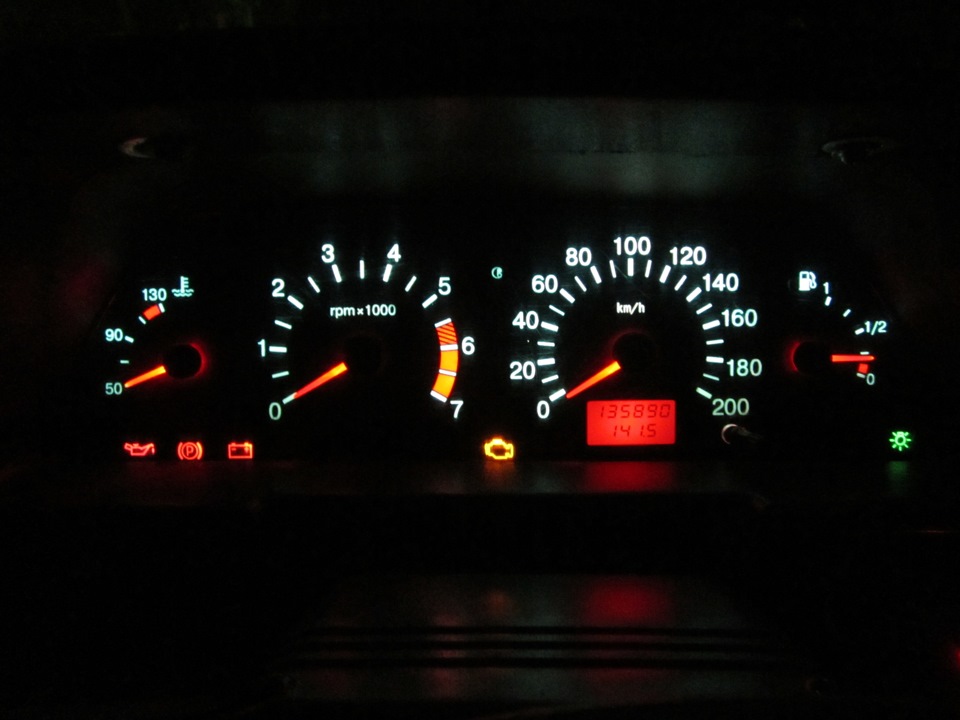

Приборная панель оснащена четырьмя ключевыми измерительными устройствами: спидометр отображает текущую скорость движения (км/ч), тахометр контролирует частоту вращения коленвала двигателя (об/мин), указатель температуры сигнализирует о состоянии охлаждающей жидкости, а индикатор уровня топлива демонстрирует остаток горючего в баке. Их оперативное считывание водителем критично для мониторинга базовых параметров работы автомобиля в реальном времени.

Сигнальные лампы (иконки) выполняют предупредительную функцию: при включении зажигания они кратковременно активируются для самодиагностики, а во время движения загораются при обнаружении неисправностей систем. Основные индикаторы связаны с безопасностью – давлением масла, зарядкой АКБ, тормозами и работой двигателя – что требует немедленного реагирования.

Детализация индикаторов

Иконка	Назначение
Лампа давления масла	Аварийно низкое давление в смазочной системе
АКБ с "+" и "-"	Отсутствие заряда аккумулятора от генератора
Check Engine	Неисправность в электронном блоке управления двигателем
Красный восклицательный знак в круге	Падение уровня тормозной жидкости или активированный ручник

Дополнительные индикаторы включают сигналы поворотников (зелёные стрелки), активацию габаритов/ближнего света (синий или зелёный символ фары), контроль дальнего света (синяя иконка), включенный обогрев заднего стекла (жёлтый прямоугольник с волнами), а также индикатор заряда воздушного компрессора для моделей с пневмоподвеской.

Снятие приборной панели на ВАЗ-2114: пошаговая инструкция

Начните с отсоединения клеммы «–» от аккумуляторной батареи для обесточивания бортовой сети. Снимите пластиковые накладки тоннеля возле рычага коробки передач, поддев их по краям монтажной лопаткой. Демонтируйте защитный кожух рулевой колонки, выкрутив крепежные саморезы снизу и по бокам.

Скрутите два болта крепления панели, расположенные внутри дефлекторов обдува стекла. Аккуратно подденьте выступающие края торпедо в районе заглушек под «прищепки», начиная с правой стороны. Оттяните панель на себя на 10–15 см, обеспечив доступ к разъёмам с обратной стороны.

Отсоедините колодку проводов блоков предохранителей
Снимите фишки с выключателей освещения и аварийной сигнализации
Отключите разъёмы контрольных ламп передней панели
Отсоедините тросик спидометра, нажав фиксатор и провернув кожух

Извлеките приборную панель целиком, избегая перегибов жгутов проводов. Для замены отдельных элементов (например, подсветки или приборов) выполните разборку: отпустите фиксаторы на тыльной стороне, снимите защитные крышки и стрелки приборов. При установке новой панели повторите действия в обратной последовательности, предварительно проверив совместимость разъёмов.

Замена лампочек подсветки приборов

Перед началом работ обесточьте электросеть автомобиля, отсоединив клемму «минус» от аккумулятора. Снимите торпедо (верхний кожух панели), поддев его пластиковым шпателем в районе лобового стекла и аккуратно отсоединив крепежные клипсы движениями на себя.

Выкрутите два винта крепления приборного щитка, находящиеся под снятым торпедо. Аккуратно потяните панель приборов на себя и отсоедините все клеммные колодки на задней стороне. Извлеките щиток из посадочного места для доступа к лампам подсветки.

Процесс замены ламп на задней стороне панели

На тыльной поверхности найдите патроны с подсветкой шкал спидометра, тахометра и приборов. Каждый патрон фиксируется поворотным пластиковым цоколем Т5 W1.2W стандартной мощности:

Поверните старый патрон против часовой стрелки до щелчка (на 90°)
Извлеките перегоревшую лампу из цоколя
Установите новую лампу Т5 или светодиодный аналог (убедитесь в полярности при подключении LED)
Вставьте патрон в посадочное гнездо до упора
Поверните по часовой стрелке для фиксации

После замены всех ламп установите щиток в обратном порядке: подключите колодки, закрепите винтами, установите торпедо. Подсоедините клемму аккумулятора и проверьте работу подсветки при включенных фарах.

Диагностика неисправностей спидометра

Основные признаки проблем включают отсутствие показаний скорости, хаотичные колебания стрелки или сбои в работе одометра. Первичная диагностика начинается с проверки целостности токопроводящих элементов и качества соединений – это частые причины сбоев.

Последовательно исключайте возможные неисправности, двигаясь от простого к сложному: от визуального осмотра проводки до тестирования электронных компонентов мультиметром. Особое внимание уделите точкам подключения возле коробки передач и контактам на задней части приборной панели.

Методы проверки

Контроль датчика скорости: проверьте сопротивление на контактах ДС (при выключенном зажигании). Норма: 560-680 Ом между центральной клеммой и массой. Отсутствие значений указывает на поломку датчика.
Тест проводки к ДС:
1. Отсоедините колодку от датчика скорости (у КПП)
2. Измерьте напряжение на фишке при включенном зажигании: центральный контакт – +12В клемма «А», боковой – масса (клемма «В»)
3. Отклонения требуют поиска обрыва в цепи до ЭБУ
Диагностика шестерни привода: снимите датчик и визуально оцените состояние пластмассовой шестеренки на тросике. Изношенные зубцы или трещины приводят к проскальзыванию и сбоям показаний.

Симптом	Возможная причина	Экспресс-проверка
Полное отсутствие движения стрелки	Оборван провод к ДС, отсутствие питания ЭБУ	Тест мультиметром на участке ДС-панель
Рывки стрелки при движении	Загрязнение контактов, износ шестерни привода	Очистка разъемов, осмотр шестерни
Неисправность одометра при работающем спидометре	Выход из строя чипа панели	Диагностика на СТО с проверкой EEPROM

Ремонт стрелки тахометра ВАЗ-2114 своими руками

Для демонтажа панели приборов потребуется снятие декоративной накладки рулевой колонки, а также откручивание фиксирующих винтов под верхним кожухом. Аккуратно отсоедините оптические разъемы и колодки проводов, предварительно сняв клеммы с аккумулятора во избежание замыканий. Стрелка тахометра может некорректно работать из-за механического залипания, нарушения контактов в цепи или выгорания дорожек на плате.

После извлечения панели снимите защитное стекло и лампы подсветки. Для доступа к стрелке потребуется демонтировать пластиковое кольцо-фиксатор тахометра. Проверьте целостность катушек привода, состояние штырьковых разъемов и очистите место посадки стрелки от пыли и окислов с помощью спирта. Особое внимание уделите перегретым зонам на плате – возможны микротрещины.

Пошаговая методика ремонта

Диагностика механизма:
- Ручное тестирование хода иглы: плавно сместите стрелку по шкале
- Прозвонка контактов обмоток мультиметром (сопротивление 80-150 Ом)
Снятие стрелки: Используйте автомобильный съемник или два металлических шпателя. Приподнимайте строго вертикально без перекосов, распределяя усилие равномерно.

Восстановление соединений:

Компонент	Способ восстановления
Окисленные пины	Чистка ластиком / контактным спреем
Подгоревшие дорожки платы	Пайка перемычек проводом МГТФ (≥0.5мм)

Установка и калибровка:
- Насадите стрелку на шток при включенном зажигании (нулевое положение)
- Запустите двигатель для проверки показателей на холостом ходу (800±50 об/мин)

Предупреждение: Не допускается применение термической просушки феном при заливке щитка – герметик швов деформируется. При разрушении оси привода требуется замена тахометра в сборе.

Чистка контактов приборной панели

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и срабатывания подушки безопасности. Снимите пластиковую накладку рулевой колонки, открутите саморезы крепления панели приборов (обычно 2-3 шт. снизу под заглушками).

Осторожно потяните панель на себя для доступа к разъёмам проводки. Отщёлкните все колодки (основной жгут, спидометр, подсветка). Запомните расположение контактов или сделайте фото перед отсоединением.

Процесс очистки

Визуально оцените состояние контактов: окислы проявляются зелёным налётом, а сажа – чёрными пятнами.
Обработайте контакты ластиком до появления металлического блеска.
Протрите спиртом технические платы и колодки ветошью.

Нанесите токопроводящую смазку (например, Molykote HSC+) тонким слоем на выводы.
Соберите панель в обратном порядке, плотно зафиксировав разъёмы.
Подключите аккумулятор и проверьте работу всех приборов.

Важно! Используйте пластиковый монтажный инструмент для демонтажа – металлические отвёртки оставляют царапины. Проверяйте соответствие маркировки разъёмов перед подключением.

Материал	Назначение
Электротехнический спирт	Обезжиривание дорожек
Ластик белый	Удаление устойчивых окислов
Консистентная смазка	Защита от коррозии

Устранение затирания стрелок приборов

Затирание стрелок спидометра, тахометра или других приборов обычно возникает из-за физического износа посадочных мест, деформации шкалы, скопления пыли или высыхания смазки. Стрелка цепляется за шкалу или соседние элементы при движении, что приводит к рывкам, заеданию или неверным показаниям.

Для устранения проблемы демонтируйте комбинацию приборов по инструкции, соблюдая осторожность при отключении электрических разъемов. Аккуратно снимите защитное стекло, фиксирующие скобы и декоративную рамку, затем последовательно удалите стрелки, поддевая их тонкой отверткой с равномерным усилием.

Этапы ремонта:

Осмотрите посадочные втулки стрелок на валах моторчиков: если пластик стёрт, замените втулки.
Проверьте плоскость шкалы – неровности можно выровнять лёгким нагревом строительным феном.
Удалите пыль и старую смазку с шестерёнок и валов спиртовой салфеткой (избегая контакта со шкалой).

Нанесите минимальное количество силиконовой смазки на валы приборов – излишки спровоцируют попадание грязи. Перед сборкой убедитесь, что стрелки при установке на нулевые отметки не касаются шкалы. Проверьте ход каждой стрелки ручной калибровкой до фиксации. Типичные ошибки: чрезмерное усилие при установке (ведёт к деформации оси) и использование агрессивных растворителей (повреждают шкалу).

Тюнинг подсветки светодиодами: схемы подключения

Монтаж начинают с разбора панели приборов: демонтируют кожух рулевой колонки, снимают винты крепления комбинации приборов и аккуратно извлекают её. Эвакуация стекла панели требует особой осторожности – при демонтаже фиксаторов высок риск появления трещин. Получив доступ к штатной схеме освещения, удаляют заводские лампы накаливания либо светодиоды, уделяя внимание маркировке колодок подключения.

Для корректной работы светодиодных источников требуется последовательный монтаж токогасящих резисторов, расчёт сопротивления которых зависит от напряжения бортовой сети (12В) и характеристик диодов. Светодиодные ленты на основе SMD-элементов размещают на свободных участках обратной стороны платы, используя термостойкий клей, избегая близкого соседства с нагревающимися элементами схемы. Ключевой этап – проверка полярности перед подключением: ошибка вызывает отказ подсветки.

Схемные решения и безопасность

Прямое подключение к цепи габаритов: разрезается штатный провод питания (+12В), устанавливается резистор (150-650 Ом) перед диодными кластерами. Чёрный провод от ленты фиксируют на кузовные болты.
Автономная светодиодная матрица с контроллером: питание от прикуривателя, RGB-регулировка через пульт. Обязательна установка предохранителя в разрыв плюсового кабеля возле АКБ.
Локальное освечение шкал: монтаж миниатюрных SMD 3528 в колодки снятых ламп. Схема идентична заводской, но с подпаянными токоограничивающими резисторами к каждому «+» контакту.

Финишная сборка включает тестовое включение двигателя для проверки синхронности индикаторов (ABS, CHECK ENGINE), отсутствия паразитной засветки стрелок спидометра и конфликтов с CAN-шиной. Категорически недопустимо увеличение нагрузки на цепи без усиления проводки – риски короткого замыкания требуют применения концевиков и кембриков на скрутках. Выбор холодного или нейтрального свечения (4000-5000K) предотвращает визуальное искажение тахометра в темноте.

Замена плёночных дорожек электронной платы приборной панели ВАЗ 2114

Плёночные токопроводящие дорожки на гибкой плате приборной панели ("косы") часто становятся основной причиной неисправностей спидометра, тахометра, указателей уровня топлива и температуры. Они подвержены выгоранию, расслоению и обрыву из-за перепадов температур, вибраций, окисления контактов или физического повреждения при неаккуратном обращении.

Полная замена поврежденных сегментов или всей токопроводящей графитовой дорожки становится необходимым решением при отсутствии контакта на прозвонку, визуально заметном выгорании участка или отслоении токопроводящего слоя от пластиковой подложки. Качественное восстановление проводящих путей – залог долговременной работы приборов.

Компоненты и материалы:

Рулон токопроводящего графито-серебряного лака или краски (например, Kontaktol)
Спирт (изопропиловый) или другой обезжириватель
Ватные палочки
Канцелярский скотч или малярная лента
Малый надфиль с мелкой насечкой или очень мелкая наждачная бумага (№1000+)
Тестер (мультиметр)
Тонкая кисточка (если лак не в тюбике с аппликатором)

Последовательность работ:

Снимите приборную панель с автомобиля, отключив все разъемы. Доберитесь до электронной платы (обычно это требует снятия стрелок и расщепления панели на составные части).
Тщательно осмотрите гибкую плату-пленку. Найдите поврежденные участки: обрывы (используйте тестер в режиме прозвонки), потемнения, вздутия, где дорожка отстала от основы.
Подготовьте поверхность: Обезжирьте проблемный участок и область вокруг него спиртом. Осторожно обработайте поверхность дорожки и контактов надфилем/наждачкой, удалив остатки старого токопроводящего слоя и создав шероховатость для лучшей адгезии. Удалите пыль.
Заизолируйте прилегающие области скотчем, чтобы лак ложился только на восстанавливаемую дорожку.
Нанесите токопроводящий лак (краску) тонким, аккуратным слоем, точно следуя контуру старой дорожки. Дайте просохнуть согласно инструкции к лаку.
Проверьте сопротивление свежего слоя и целостность восстановленного участка тестером. При необходимости (если слой тонкий или сопротивление высокое) нанесите второй тонкий слой лака после высыхания первого. Избегайте толстых слоев!
Перед окончательной сборкой заново прозвоните все восстановленные цепи. Тщательно очистите контактные площадки разъемов на плате и штырьках жгута проводов спиртом, при необходимости аккуратно подожмите контакты в разъемах.

Не забывайте проверять исправность и контакт ламп подсветки и контрольных ламп перед финальной сборкой панели. Замена дорожек требует терпения и аккуратности, но это экономичная альтернатива поиску новой платы.

Установка универсального электронного спидометра

Подготовительный этап включает выбор места для монтажа спидометра на приборной панели или торпедо и демонтаж штатного щитка приборов для удобства подключения. Необходимо заранее подготовить комплект проводов (питание, масса, подсветка, датчик скорости) и термоусадку для изоляции соединений. Обязательно сверьтесь с инструкцией к новому устройству и снимите минусовую клемму с аккумулятора.

Для подключения потребуется подать постоянное "+12В" при включенном зажигании на соответствующий провод спидометра (обычно красного цвета), подсоединить черный провод к массе кузова, а провод подсветки (чаще синего или желтого цвета) – к цепи габаритов. Сигнальный кабель от датчика скорости (устанавливаемый на КПП параллельно штатному) соедините с клеммой универсального прибора согласно схеме производителя. Физическая установка корпуса производится на термоклей или монтажные скобы.

Калибровка и особенности

Точность измерений достигается программной калибровкой через меню прибора по GPS или контрольным отрезком дороги (например, 1 км). Учитывайте параметр импульсов на километр, который зависит от модели датчика и передаточного числа КПП.

Полезные функции: Некоторые модели поддерживают запись маршрута, контроль расхода топлива и сигнализацию о превышении скорости
Типичные ошибки: Плохой контакт цепи ДС, некорректное подключение питания к постоянному "+", неправильная настройка коэффициента импульсов

После установки убедитесь, что световая индикация не мешает обзору дороги. Проверьте работоспособность устройства на всех режимах движения.

Интеграция бортового компьютера в панель

Ключевым этапом тюнинга приборной панели ВАЗ-2114 является интеграция штатного или мультифункционального бортового компьютера (БК). Это требует подготовки стандартного места под магнитолу или создания нового посадочного места: демонтируется заглушка или декоративная панель, после чего устанавливается крепежная рамка БК совместно с подключенной фишкой CAN-шины.

Монтаж блока управления и экрана осуществляется с дополнительным укреплением конструкции саморезами или термоклеем для предотвращения вибраций. Обязательная протяжка проводов через технологические отверстия в торпедо включает подключение к колодке диагностического разъёма OBD-II, цепи зажигания, а также кнопочным группам на рулевом колесе для управления функциями БК без отвлечения от дороги.

Типовые решения расположения БК

Центральная консоль: Интеграция на месте магнитолы с переходом на внешнюю аудиосистему
Ниша дефлекторов: Установка экранов диагональю до 3.5 дюйма с сохранением обдува
Верх панели: Монтирование выносных блоков в торец торпедо для минимального отвлечения взгляда

Проблема	Решение
Конфликт кнопок управления ГУ	Перепрошивка контроллера БК или установка адаптера SteerAuto
Нарушение геометрии воздуховодов	Фрезеровка дополнительных воздухопропускных каналов в корпусе
Ошибка "CAN-Timeout"	Герметизация соединений и замена витой пары экранированным кабелем

После физической установки обязательна программная адаптация: синхронизация БК с ЭБУ двигателя через диагностический разъём, калибровка датчиков давления в шинах (при наличии) и настройка отображения параметров на экране. Рекомендуется активация предупреждений о превышении оборотов, критическом давлении масла и падении заряда АКБ.

Финальный этап включает экранирование проводов от помех и декоративную маскировку швов термостойкой краской или карбоновыми накладками.

Монтаж дополнительных контрольных ламп

Интеграция дополнительных контрольных ламп на приборную панель ВАЗ-2114 позволяет оперативно отслеживать ключевые параметры системы, не предусмотренные штатной конфигурацией. При выборе мест установки учитывают эргономику и удобство восприятия информации – оптимальными зонами являются пустые заглушки или свободные секции капсульного блока.

Для подключения самостоятельного сигнализатора необходимо протянуть проводку от источника мониторинга (например, датчика давления масла) через моторный щит напрямую к новой лампе с соблюдением полярности. Обязательно внедрение в цепь предохранителя номиналом, соответствующим нагрузке светового элемента, а также использование изоляционных материалов во избежание возникновения короткого замыкания.

Этапы установки

Демонтировать защитный кожух приборной панели
Подготовить посадочное гнездо для светового индикатора (фрезеровка или адаптация существующей заглушки)
Проложить экранированный кабель от датчиковой точки через технологические отверстия салонного жгута
Подключить цепь с соблюдением схемы: источник сигнала → предохранитель → лампа → масса
Закрепить корпус индикатора термостойким клеем или механическими фиксаторами
Протестировать функциональность при запущенном двигателе

Цвет подсветки	Рекомендуемое назначение
Красный	Аварийные системы (давление масла, перегрев)
Жёлтый	Предупреждения (уровень топлива, износ тормозных колодок)
Зелёный/Синий	Информационные функции (включение оборудования)

Контрольные индикаторы с изменяемой интенсивностью свечения требуют интеграции диммерного модуля между лампой и массой. Для экранов с цифровой индикацией используют универсальный светодиодный матричный блок с программной настройкой реакций через CAN-шину после перепрошивки ЭБУ приборного кластера.

Покраска декоративных вставок приборной панели

Демонтируйте декоративные вставки с приборной панели, аккуратно поддевая их пластиковым скребком или медиатором, чтобы не повредить крепления и окружающие элементы. Тщательно обезжирьте поверхности вставок изопропиловым спиртом или специальным антисиликоном, затем обработайте их мелкозернистой наждачной бумагой (P400-P600) для создания шероховатости – это улучшит адгезию краски.

Нанесите 2-3 тонких слоя аэрозольной автоэмали или пластиковой грунтовки с интервалом 10-15 минут между слоями, соблюдая расстояние 20-30 см от поверхности. Обязательно используйте краску для пластика с адгезионными добавками. После полного высыхания базового слоя (согласно инструкции производителя) покройте детали матовым, глянцевым или сатиновым лаком для защиты от выцветания и механических повреждений.

Подготовка материалов: автоэмаль/грунт для пластика, наждачка P600, обезжириватель, защитный лак.
Техника нанесения: легкие круговые движения при распылении, избегать подтёков.
Сушка: выдержите детали при температуре 20-25°C не менее 24 часов до установки.

Монтаж производите только после полной полимеризации покрытия. При желании добавьте контрастное тонирование приборов светорассеивателей или установите светодиодную подсветку нового оттенка для гармоничного сочетания.

Изготовление карбоновых накладок на панель

Технология базируется на использовании карбоновых листов либо плёнки, адаптированных под геометрию заводских элементов приборной панели ВАЗ-2114. Ключевой этап – создание точного шаблона, который переносится на карбон с последующим вырезанием деталей. Обязательно учитывается сложный рельеф панели, особенно вокруг приборов и воздуховодов.

Для фиксации применяется высокотемпературный двухсторонний скотч или полиуретановый клей, гарантирующий отсутствие пузырей и долговечность. Края обрабатываются торцовочным составом для защиты от расслоения. Допустимо изготовление цельнокроеных вставок или отдельных элементов под магнитолу, дефлекторы и блоки управления печкой.

Демонтировав панель, снимите бумажные шаблоны с каждого сегмента.
Приложите шаблоны к карбоновому листу, обведите маркером с запасом 3-5 мм.
Вырежьте заготовки ножом-косяком или электролобзиком с мелкозубчатым полотном.
Обработайте кромки наждачной бумагой (P220-P400).
Обезжирьте тыльную сторону накладок и участки панели спиртовым раствором.
Нанесите клей или тонкий слой скотча, аккуратно прижмите детали к панели.Стартовая позиция – от центра к краям.

Необходимые материалы: карбоновое полотно виниловое/эпоксидное, этанол, скотч 3M VHB.
Инструментарий: шпатель для разглаживания, термофен для радиусных изгибов, торцующая паста.

Сильный перегрев термофеном провоцирует деформацию основы. Для сложных форм примените технологию "сухой вытяжки" с фиксацией зажимами.

Обтяжка кожей рулевой колонки и панели

Обшивка элементов интерьера натуральной или качественной искусственной кожей кардинально меняет восприятие салона ВАЗ-2114, добавляя ему статусности и комфорта. Этот вид тюнинга не только улучшает эргономику за счет создания оптимальной шероховатости поверхности, но и надежно защищает пластик от выцветания и механических повреждений.

Процесс начинается со снятия рулевой колонки и разборки приборной панели, после чего обязательна тщательная очистка и обезжиривание деталей. Далее выполняется разметка и точная подгонка кожевенных лекал с учетом технологических вырезов под кнопки и лампочки. Для фиксации материала применяется эластичный контактный клей, обеспечивающий долговечность без отслаивания.

Ключевые нюансы работы

Соблюдение технологии исключает образование складок и пузырей. Особое внимание уделяется:

Выбору кожи: рекомендуется перфорированное или гладкое покрытие толщиной 1,2–1,5 мм с устойчивостью к УФ-излучению.
Обработке стыков: для маскировки швов на рулевой колонке применяют декоративную строчку контрастной нитью.
Дополнительному люксу: вставки из алькантары на центральной консоли создают приятную текстуру.

При правильном монтаже обновленные элементы сохраняют функциональность всех кнопок и датчиков. Для финишной обработки периодически используют бесщелочные кондиционеры: они сохраняют эластичность кожи и первозданный цвет.

Этап	Инструмент	Рекомендации
Раскрой	Ножницы по коже	Допуск 5 мм на подгибку
Нанесение клея	Зубчатый шпатель	Равномерный слой на обе поверхности
Просушка	Термофен	30–40 секунд до отлипа

Замена стандартных заглушек на приборы

На приборной панели ВАЗ-2114 присутствуют заводские заглушки, предназначенные для базовых комплектаций. Эти элементы занимают места, где при установке опционального оборудования размещаются дополнительные контрольные приборы. Владельцы часто удаляют их в процессе тюнинга для улучшения функциональности и визуальной привлекательности панели.

Варианты устанавливаемых приборов варьируются от простых индикаторов до сложных систем мониторинга. Наиболее популярными решениями считаются:

Вольтметр бортовой сети
Тахометр (для базовых модификаций без него)
Трибометр с датчиками давления масла
Манометр топливной системы
Устройства контроля температуры ОЖ или впускного воздуха

Процесс монтажа предусматривает демонтаж панели и подготовку посадочных отверстий. Требуется аккуратное вырезание пластика по размеру нового прибора с последующей фиксацией корпуса. Для подключения необходимо:

Проложить проводку к соответствующим датчикам/цепи
Обеспечить изоляцию соединений
Интегрировать подсветку в общую схему освещения
Тестировать работоспособность до сборки

Критически важно использовать предохранители в цепях питания и избегать повреждения заводской проводки. Неправильная установка может вызвать короткие замыкания или некорректные показания. Для сложных приборов (например, мониторов расхода топлива) рекомендуются профессиональных сервисах.

Установка нештатных датчиков (масло, температура) на ВАЗ-2114

Монтаж начинается с выбора подходящих датчиков давления масла и охлаждающей жидкости, совместимых с сигнализацией или дополнительной приборной панелью. Тщательно продумайте размещение: для датчика давления масла потребуется врезаться в магистраль через тройник возле штатного датчика аварийного давления, а датчик температуры устанавливается в патрубок системы охлаждения или свободное отверстие ГБЦ.

Обесточьте бортовую сеть, отсоединив минусовую клемму АКБ. Для датчика давления масла слейте 1-2 литра масла, выкрутите заводской датчик аварийного давления и вкрутите тройник. В него последовательно установите штатный и новый датчики. Датчик температуры врежьте в верхний патрубок радиатора с помощью переходника или специального вентиля.

Подключение и финальные работы

Проложите экранированные провода от датчиков через технологические отверстия в моторном щите в салон. Подключите:

Сигнальный провод – к управляющему устройству или индикатору;
Плюс питания – через предохранитель к замку зажигания;
Массу – к кузову в зоне приборной панели.

Загерметизируйте соединения термоусадкой. Соберите элементы интерьера, залейте масло до нормы, запустите двигатель. Проверьте показания датчиков на холостом ходу и при 2500-3000 об/мин, убедитесь в отсутствии протечек. Для температурного датчика дополнительно проконтролируйте реакцию при достижении рабочей температуры двигателя.

Модернизация указателя уровня топлива

Штатный указатель уровня топлива ВАЗ-2114 часто страдает от неточности показаний из-за износа потенциометра датчика в баке или окисления контактов. Погрешность достигает 15-20% даже при исправных элементах, особенно при неполной заправке или движении на склонах.

Распространённые решения включают замену оригинального топливного модуля на усовершенствованный аналог с бесконтактным датчиком либо установку цифрового индикатора. Для кардинального повышения точности применяют дополнительные меры: калибровку шкалы приборной панели или параллельный монтаж китайской дублирующей системы со звуковой индикацией резерва.

Поэтапная модернизация

Диагностика: проверка сопротивления датчика в баке мультиметром при пустом/полном баке.
Замена датчика
- Вариант 1: OEM-датчик с усиленными контактами
- Вариант 2: Бесконтактный Hall-сенсор (например, от "СтартАвто")
Корректировка шкалы
- Разборка приборного щитка
- Механическое смещение стрелки относительно катушки индукции
- Тест-драйв с эталонными 10/20/40 литрами топлива

Тип модернизации	Точность	Сложность
Замена датчика	+25%	Средняя
Настройка шкалы	+40%	Высокая
Цифровой индикатор	+90%	Низкая

При установке внешнего цифрового индикатора обязательно дублируйте питание через реле. Для топливных модулей ёмкостного типа требуются программная калибровка и установка преобразователя сигнала, что увеличивает бюджет работ на 40-60%.

Создание индивидуальной шкалы для приборов

Изготовление собственной шкалы позволяет кардинально изменить визуальный стиль приборной панели, подчеркивая индивидуальность автомобиля и обеспечивая оптимальную читаемость показаний при любом освещении. Персонализированные деления и подсветка исключают монотонность стандартного оформления, превращая функциональные элементы в выразительный элемент дизайна интерьера.

Процесс требует подготовки оригинального макета с учетом заводских размеров приборов. Для создания шкалы применяются:

Плотная прозрачная пленка: наносится методом УФ-печати с точной калибровкой делений. Допускает использование люминесцентных красок.
Акриловые пластины: фрезеруются для базовой формы, после чего гравируются лазером для нанесения шкалы с последующей заливкой контрастным составом.
Тонкий металлизированный композит: подходит для имитации карбоновой текстуры или цветового глянца.

Подключение и настройка CAN-шины

Для интеграции CAN-шины на ВАЗ-2114 требуются: CAN-модуль (адаптер), проводка (витая пара в экране), диагностический разъем OBD-II. Соедините пины 6 (CAN-H) и 14 (CAN-L) разъема ЭБУ с соответствующими выводами модуля. Силовые провода (12V и GND) подключайте к замку зажигания через предохранитель. Обязателен экран кабеля – для заземления к кузову авто.

Проверьте физическую целостность цепи мультиметром. При включении зажигания адаптер должен активироваться (светодиодный индикатор). Убедитесь в отсутствии КЗ и правильности распиновки заводского ЭБУ – ошибки приводят к неработоспособности или выходу из строя контроллеров.

Программная настройка
1. Прошейте приборную панель прошивкой, поддерживающей CAN.
2. В диагностическом ПО (например, "Combiloader" или "CHTU") активируйте параметр "CAN-шина включена".
Калибровка датчиков
- Задайте соответствия сигналов CAN-пакетов параметрам ЭБУ (обороты, температура ОЖ, ошибки).
- Откалибруйте шкалы спидометра/тахометра через коэффициенты делителей в софте панели приборов.

Типичные проблемы	Решение
Нет связи с ЭБУ	Проверить распиновку, целостность проводов, питание адаптера
Искаженные показания	Повывить калибровочные коэффициенты, обновить прошивку ЭБУ

После настройки снимите клемму АКБ на 10 минут для сброса ошибок

Врезка вольтметра в панель приборов

Подготовка начинается со снятия декоративной накладки приборной панели. Для этого аккуратно отщелкните фиксаторы по периметру, используя пластиковую лопатку. Отсоедините разъёмы подсветки приборов и габаритов, после чего извлеките комбинацию из посадочного места. Работу выполняйте при отключенном аккумуляторе для исключения замыканий.

Выберите место установки вольтметра: оптимально – в центральной заглушке или слева от тахометра. Разметьте контуры корпуса устройства на тыльной стороне накладки. Вырежьте отверстие по разметке ножом-резаком или минидрелью, затем зачистите кромки наждачной бумагой. Убедитесь в надёжной фиксации прибора внутри отверстия без перекосов.

Схема подключения

Питание подводится трёхпроводной схемой:

Красный кабель – к замку зажигания (цепь +12В после ключа)
Чёрный провод – на «массу» кузова
Жёлтый (опционально) – к габаритным огням для подсветки шкалы

В цепь питания вольтметра установите предохранитель 5А. Итоговый этап – сборка:

Закрепите накладку на приборной панели
Проверьте работоспособность при включённом зажигании
Убедитесь в отсутствии бликов на дисплее во время движения

Показания	Состояние АКБ
11.9-12.4В	Низкий заряд
13.0-14.5В	Норма при работающем двигателе

Переделка панели под цифровые приборы

Модернизация штатного щитка ВАЗ-2114 под цифровой дисплей требует разработки или покупки совместимой приборной платформы. Современные решения предлагают ЖК-экраны с отображением спидометра, тахометра, уровней топлива и температуры, а также диагностических кодов и сервисных уведомлений.

Интеграция предполагает демонтаж механических приборов и датчиков с последующей адаптацией креплений под новые компоненты. Ключевым этапом становится синхронизация цифрового блока с CAN-шиной автомобиля для корректного считывания данных с ЭБУ и датчиков ABS.

Подготовка каркаса:
- Усиление зоны монтажа дисплея
- Фрезеровка посадочного места
- Организация каналов для проводки
Электрическое подключение:
- Врезание в CAN-шину через OBD-II
- Распайка разъёма Х2 приборного блока
- Подвод дополнительного питания 12V
Программная настройка:
- Калибровка спидометра под диаметр покрышек
- Назначение функций мульти-кнопкам руля
- Выбор цветовой схемы и скинов интерфейса

Важно: корейские и китайские универсальные блоки (Asterix F7, Statham DSP-102) требуют установки преобразователей сигнала для совместимости с отечественными датчиками. Фирменные решения типа Премьер-Орион поддерживают "родные" протоколы ВАЗ без дополнительной адаптации.

Защита приборов от запотевания и пыли

Основной причиной запотевания стекла приборной панели ВАЗ-2114 является перепад температур: в салоне скапливается влажный воздух, который конденсируется на более холодной поверхности комбинации приборов. Решить проблему помогает герметизация стыков между пластиковым кожухом и стеклом. Для этого демонтируют приборный щиток, обезжиривают посадочные поверхности и наносят прозрачный силиконовый герметик по всему периметру, уделяя особое внимание углам.

Для защиты от проникновения пыли в пространство за приборной панелью используют уплотнительную поролоновую ленту или автомобильный скотч. Её монтируют в следующих зонах: по периметру монтажного проема в торпедо, на стыках декоративных накладок возле рулевой колонки. Дополнительно рекомендуется установить салонный фильтр (если отсутствует штатно), поскольку он задерживает до 85% дорожной пыли до её попадания в вентиляционную систему.

Ключевые способы защиты

Антизапотевающие покрытия: специализированные аэрозоли (антифоги) для стекла приборов, создающие водоотталкивающую пленку
Демпферная изоляция: проклейка всевозможных технологических отверстий с обратной стороны панели бутилкаучуковой лентой
Термоизоляция: использование фольгированных материалов под кожухом приборов для снижения теплопроводности

Материал	Область применения	Эффективность
Автомобильный скотч	Стыки пластиковых панелей	Высокая (пыль)
Силиконовый герметик	Швы стекла приборов	Максимальная (конденсат)
Поролоновый уплотнитель	Пояс рулевой колонки	Средняя

При регулярной эксплуатации автомобиля не реже раза в год проверяйте состояние уплотнителей и при необходимости обновляйте герметик. Комбинирование указанных методов обеспечивает стойкую защиту от загрязнений и влаги, сохраняя читаемость приборов в любых условиях.

Установка дополнительной звукоизоляции

Эффективная установка начинается с подготовки поверхности: демонтируйте пластиковые панели дверей, обивку потолка, сиденья и напольное покрытие. Тщательно очистите металлические поверхности от грязи и обезжирьте их ацетоном или уайт-спиритом, уделяя особое внимание стыкам и углублениям.

Основными материалами служат вибродемпфирующие листы (типа "Вибропласт") для подавления резонанса кузова и звукопоглощающие покрытия ("Бимаст", "Шумофф"). Первым слоем наклейте виброизоляцию на крупные плоские участки – внутренние панели дверей, пол, крышу и моторный щит, используя монтажный ролик для устранения воздушных пузырей.

Ключевые зоны обработки:

Двери: внутренняя и внешняя металлическая поверхность
Пол: центральный тоннель, зона под ковром и крепления сидений
Багажник: задняя стенка и крылья
Крыша: центральная часть и ребра жёсткости

Поверх виброизолятора монтируйте слой шумопоглотителя толщиной 5-15 мм, избегая перекрытия технологических отверстий и крепёжных элементов. Для фиксации материалов применяйте:

Контактный клей для криволинейных поверхностей
Самоклеящиеся составы с армированной основой
Термостойкие герметики для моторного отсека

После завершения работ установите снятые компоненты на место, проверяя отсутствие дребезжания. Тест-драйв продемонстрирует снижение высокочастотных шумов до 70% и улучшение акустики салона.

Наклейка декоративных накладок на кнопки

Декоративные накладки на кнопки приборной панели ВАЗ-2114 представляют собой тонкие самоклеящиеся пластины из пластика, металлизированной пленки или карбона, которые монтируются поверх штатных элементов управления для маскировки потертостей и обновления внешнего вида салона. Они выпускаются в различных стилях: "под хром", "карбон", однотонные цветные, матовые или глянцевые.

Технология установки требует тщательной подготовки: необходимо демонтировать секцию приборной панели или защитить соседние зоны малярным скотчем, очистить кнопки спиртовым составом и высушить поверхность. Процесс монтажа включает точное позиционирование накладки и устранение воздушных пузырей после прижима.

Практическое руководство по наклейке

Этап	Инструкция	Инструменты
Подготовка	Обезжирить поверхности изопропиловым спиртом	Салфетки, ватные диски
Примерка	Приложить накладку без снятия пленки для выравнивания	-
Фиксация	Отделить защитный слой, прижать центр накладки к кнопке	Сухая ткань
Разглаживание	Вытеснить воздух движениями от центра к краям	Пластиковый скребок

Ключевые аспекты использования:

Температурный режим: работы проводите при +20°С и выше для улучшения адгезии
Типичные ошибки: наклейка на грязную поверхность, перекос элементов
Особые условия: для кнопок сложной формы (обогрев заднего стекла) используйте фен для термофиксации

Качественные накладки сохраняют стабильность цвета и не отслаиваются в диапазоне температур от -40°С до +80°С. Для продления срока службы избегайте применения агрессивных моющих средств в зоне установки. Видимый результат - визуальное обновление панели и профилактика износа оригинальных кнопок.

Реставрация потёртостей на пластике панели

Потёртости и царапины на пластиковых элементах приборной панели ВАЗ-2114 возникают из-за механического воздействия, ультрафиолета и агрессивных чистящих средств. Такие повреждения не только ухудшают внешний вид салона, но и снижают общее впечатление от автомобиля. Восстановление поверхности требует аккуратности и правильного подбора материалов для гарантированного результата.

Перед началом работ необходимо тщательно очистить пластик от грязи, остатков обезжиривателя и пыли с помощью специализированных средств. Механические дефекты классифицируют по глубине: поверхностные (устраняются полировкой), средние (требуют шпаклёвки) и глубокие (необходима замена элемента). Использование неподходящих методов усугубляет проблему, поэтому выбор технологии зависит от серьёзности повреждений.

Методы восстановления пластика

Кондиционер для пластика: временно маскирует неглубокие потёртости за счёт заполнения микротрещин. Обработка проводится мягкой тканью круговыми движениями. Эффект сохраняется 1–2 месяца.
Термический способ: прогрев поверхности строительным феном (180–200 °C) для поднятия вмятин и мелких царапин. Технология требует навыков, так как перегрев приводит к деформации.
Покраска:
- Обезжиривание пластика праймером-адгезивом.
- Нанесение автомобильного грунта для пластика.
- Покрытие матовой или полуматовой краской из аэрозольного баллона (например, ABRO).
Жидкий пластик: двухкомпонентные составы (Permatex, DoneDeal) заполняют глубокие царапины. После затвердевания участок шлифуют и полируют.

Тип повреждения	Инструменты/Материалы	Время работы
Поверхностные царапины	Полироль, микрофибра	20–40 минут
Глубокие потёртости	Шпаклёвка для пластика, краска-спрей	3–5 часов

Важно! При шлифовке используйте наждачную бумагу с зерном не ниже P800 и полировочные пасты без силикона. Для защиты поверхностей между сегментами панели применяйте маскировочный скотч, избегая попадания материалов на подсветку и электроприборы. Все работы выполняйте при температуре выше +15 °C.

Расширение функционала подрулевых переключателей

Стандартные переключатели под рулевой колонкой на ВАЗ-2114 ограничиваются управлением поворотниками, дворниками и дальним светом. Многих владельцев не устраивает базовый набор опций, особенно при активной эксплуатации автомобиля в разных дорожных условиях. Расширение возможностей этих элементов позволяет повысить удобство и безопасность без нарушения эргономики.

Для модернизации применяют несколько подходов: установку мультифункциональных переключателей от других моделей, интеграцию дополнительных модулей или изменение схемы подключения с перепрошивкой блока управления. Полноценная реализация требует анализа проводки, совместимости компонентов и подключения к CAN-шине при наличии соответствующей электроники в автомобиле.

Варианты доработки

Адаптация переключателей от Lada Granta/Kalina – обеспечивают управление круиз-контролем и бортовым компьютером
Установка программируемых кнопок – на пустующие позиции монтируют дополнительные клавиши для:

Активации камеры заднего вида
Управления магнитолой (громкость/треки)
Включения противотуманок

Интеграция с альтернативным освещением

Функция	Необходимые компоненты	Сложность
Управление автозапуском	Реле, CAN-адаптер	Высокая
Регулировка яркости приборов	Диммер, переключатель с потенциометром	Средняя

При интеграции новых функций критически важно соблюдать нагрузку на электропроводку – превышение мощности вызывает оплавление контактов. Для сложной автоматизации рекомендуют подключать плату Arduino с собственным релейным блоком, исключающим прямой контакт с штатной сетью.

Список источников

При подготовке материала по тюнингу и устройству приборной панели ВАЗ-2114 использовались следующие типы источников информации.

Они обеспечили базовые технические данные, практический опыт и актуальные тренды в доработке этой части автомобиля.

Ключевые категории источников

Официальная техническая документация и руководства:
- Официальное Руководство по ремонту и эксплуатации ВАЗ-2114 (Лада Самара-2) от АвтоВАЗ.
- Каталоги запчастей АвтоВАЗ для моделей семейства Самара-2 (ВАЗ-2113, 2114, 2115).
- Электрические схемы ВАЗ-2114 от АвтоВАЗ и независимых издательств.
Специализированные автомобильные интернет-ресурсы и порталы:
- Крупные тематические порталы, посвященные отечественному автопрому: сайты наподобие На Колесах, Автопедия.
- Разделы, посвященные тюнингу салона и электрооборудования на профильных автомобильных сайтах.
- Сайты производителей и продавцов тюнинг-аксессуаров для приборных панелей (например, сайты продавцов подсветки, карбоновых накладок, экранов бортовых компьютеров).
Форумы владельцев ВАЗ:
- Крупные русскоязычные автомобильные форумы, особенно разделы, посвященные ВАЗ-2114 и другим моделям семейства Самара-2 (например, специализированные ветки на Drive2.ru).
- Разделы форумов, посвященные конкретно тюнингу салона, переделке приборной панели, установке дополнительного оборудования.
- Форумы, посвященные автомобильной электрике и электронике.
Практические видеоинструкции:
- Видеоролики на платформах видеохостинга (YouTube), демонстрирующие процесс снятия/установки приборной панели ВАЗ-2114.
- Туториалы по конкретным видам тюнинга приборной панели: замена подсветки, установка спортивных приборов, накладок, экранов бортового компьютера.
