Достаем моторчик стеклоподъемника

Статья обновлена: 18.08.2025

Поломка механизма подъема стекла – распространенная проблема, требующая извлечения неисправного моторчика для замены или диагностики.

Аккуратность и подготовка критически важны: неправильные действия могут повредить проводку, крепления или сам механизм подъемника.

Подготовка необходимых инструментов

Соберите все инструменты заранее, чтобы избежать прерывания работ. Отсутствие нужного приспособления усложнит демонтаж и увеличит риск повреждения компонентов.

Убедитесь в исправности оборудования и наличии расходников. Работайте в хорошо освещенном месте с доступом к розетке при использовании электроинструмента.

Ручные инструменты: набор крестовых и плоских отверток, пассатижи, бокорезы, набор торцевых головок (8-14 мм)
Электрооборудование: мультиметр для проверки напряжения, переносная лампа
Крепежные элементы: пластиковые клипсы-фиксаторы (5-10 шт), контейнер для болтов
Вспомогательные материалы: WD-40 для ржавых соединений, ветошь, защитные перчатки

Отключение клемм аккумулятора

Перед началом работ с электрооборудованием автомобиля, включая демонтаж моторчика стеклоподъемника, обязательно обесточьте бортовую сеть. Это исключит риск короткого замыкания, повреждения ЭБУ или случайного срабатывания механизмов при случайном касании проводов.

Откройте капот и зафиксируйте его в поднятом положении. Локализуйте аккумуляторную батарею – обычно она расположена в подкапотном пространстве, но в некоторых моделях может находиться под задним сиденьем или в багажнике. Подготовьте ключ нужного размера (чаще всего 10 мм) для клемм.

Порядок отсоединения клемм

Сначала снимите отрицательную клемму («минус», обозначена знаком «–» и черным цветом). Ослабьте гайку крепления, аккуратно снимите клемму с вывода АКБ и отведите провод в сторону, исключив контакт с клеммой или кузовом.
Затем снимите положительную клемму («плюс», обозначена знаком «+» и красным цветом). Аналогично ослабьте гайку, снимите клемму и изолируйте провод от металлических поверхностей.

После снятия удостоверьтесь, что обе клеммы надежно зафиксированы в отдалении от выводов аккумулятора и друг от друга. Избегайте соприкосновения инструмента с клеммами и кузовом одновременно при дальнейшей работе.

Клемма	Цвет/Маркировка	Порядок отключения
Отрицательная	Черный / "–"	Первая
Положительная	Красный / "+"	Вторая

Демонтаж подстаканников и декоративных крышек

Подстаканники обычно фиксируются пластиковыми клипсами или винтами под декоративными заглушками. Аккуратно подденьте их плоской отверткой или триммером, начиная с краев, чтобы не сломать крепления. При наличии винтов снимите заглушки, открутите крепеж и извлеките элемент из консоли.

Декоративные крышки на дверных панелях скрывают крепеж моторного отсека и снимаются после удаления подстаканников. Найдите технологические пазы по периметру, подцепите деталь ножом для шпаклевки или пластиковым скребком. Действуйте постепенно, освобождая фиксаторы по кругу – резкие движения могут повредить защелки.

Ключевые этапы работ

Подготовка инструментов: плоская отвертка, набор Torx/звездочек, пластиковый медиатор.
Поиск крепежа: осмотрите элементы на наличие:
- Резиновых заглушек (вынуть пинцетом)
- Скрытых винтов под этикетками
- Зазоров для поддевания
Последовательность: сначала подстаканники, потом крышки вокруг ручек КПП и стеклоподъемников.

Тип крепления	Метод демонтажа	Риски
Пластиковые клипсы	Давить в центр колпачков	Поломка "усов" фиксатора
Винты Torx T10-T15	Откручивание против часовой стрелки	Срыв шлица
Комбинированный крепеж	Сначала винты, потом защелки	Деформация панели

Важно: перед снятием обесточьте авто, отсоединив клемму АКБ – это предотвратит замыкание проводки при случайном контакте с разъемами стеклоподъемников.

Снятие дверной рукоятки

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте тонкую плоскую отвертку, крестовую отвертку и пластиковый монтажный инструмент для аккуратного демонтажа обшивки.

Найдите декоративную заглушку у основания рукоятки или под ней. Аккуратно подденьте её плоской отверткой, чтобы открыть доступ к крепежным винтам. При наличии подсветки осторожно отсоедините разъём проводов, нажав на фиксатор.

Последовательность демонтажа

Снимите декоративную накладку: пластиковым инструментом отожмите клипсы по периметру элемента.
Открутите крепёж: выверните винты Torx или крестовые шурупы (обычно 2-4 шт.), удерживающие рукоятку.
Отсоедините тяги: запомните положение пластиковых фиксаторов механизма, затем отщёлкните их.
Извлеките рукоятку: аккуратно вытяните узел вбок, контролируя положение электрических разъёмов.

Уложите снятые детали в порядке разборки. Проверьте состояние пластиковых фиксаторов и при необходимости замените повреждённые элементы перед установкой обратно.

Удаление крепежных винтов панели

После снятия обшивки двери и отсоединения электрического разъема моторчика, переходите к демонтажу панели, скрывающей механизм стеклоподъемника. Найдите все крепежные элементы, удерживающие панель на каркасе двери. Внимательно осмотрите периметр детали, так как винты могут располагаться в труднодоступных местах.

Используйте крестовую или торцевую отвертку (размер зависит от марки авто), аккуратно выкручивая каждый винт против часовой стрелки. Сложите метизы в отдельную емкость во избежание потерь. Проверьте наличие скрытых креплений под декоративными заглушками – их необходимо предварительно поддеть пластиковой лопаткой.

Порядок действий

Определите количество и расположение винтов по контуру панели
Снимите резиновые/пластиковые заглушки (при наличии)
Выкручивайте винты равномерно, начиная с нижних
Извлеките клипсы крепления троса стеклоподъемника
Отсоедините панель от дверного каркаса

Тип крепежа	Инструмент	Особенности
Саморезы с крестообразным шлицем	PH2 отвертка	Не прилагать избыточное усилие
Болты под торцевой ключ	Ключ на 8-10 мм	Проверить наличие стопорной шайбы
Пластиковые клипсы	Монтажная лопатка	Демонтировать вертикальным движением

Придерживайте панель свободной рукой во время откручивания последнего винта – конструкция может упасть внутрь двери. Проверьте отсутствие оставшихся креплений перед полным отделением элемента. Избегайте резких движений – пластиковые фиксаторы легко повредить.

Отсоединение электрических разъемов на панели

После снятия обшивки двери и защиты от влаги, получите доступ к разъемам питания моторчика стеклоподъемника. Они обычно закреплены в специальных пазах на металлическом каркасе двери или пластиковой панели.

Внимательно осмотрите соединения: чаще всего встречается основной разъем с несколькими проводами (питание, управление) и иногда дополнительный разъем для датчика положения стекла. Запомните их расположение перед отключением.

Процесс отключения

Найдите фиксатор: Каждый разъем имеет пластиковый фиксатор (защелку, язычок или ползунок).
Отожмите фиксатор: Аккуратно нажмите или потяните фиксатор пальцем или тонкой отверткой. Не прилагайте чрезмерных усилий.
Расцепите разъем: Плавно потяните корпус разъема (не за провода!) в направлении, обратном соединению.

Тип фиксатора	Действие
Верхний язычок	Нажать пальцем вниз и потянуть корпус
Боковая защелка	Сжать пальцами с двух сторон
Скользящий ползунок	Сдвинуть в сторону значком "открытый замок"

Важно: При наличии грязи или влаги просушите контакты перед отсоединением. Если разъем "прикипел", используйте очиститель контактов, но никогда не применяйте грубую силу.

Изолируйте отсоединенные разъемы от металлических деталей двери во избежание короткого замыкания. Для удобства монтажа пометьте разъемы малярным скотчем.

Аккуратное снятие дверной обшивки

Перед началом работ подготовьте пластиковый монтажный инструмент для поддевания обшивки и набор отверток/головок для крепежа. Убедитесь, что стекло полностью поднято, а дверь закрыта – это предотвратит перекос карты при демонтаже.

Отключите клемму аккумулятора для исключения короткого замыкания проводки. Снимите все видимые элементы на обшивке: подлокотник, декоративные заглушки, динамик, ручку открывания и фиксатор стекла (если применимо), аккуратно складируя мелкие детали.

Порядок демонтажа обшивки

Найдите все крепежные точки: клипсы по периметру (обычно 6-10 шт), винты под декоративными крышками и скрытые за подлокотником/карманом
Подденьте обшивку пластиковым инструментом в местах расположения клипс, начиная от нижнего края. Прикладывайте усилие перпендикулярно плоскости двери
Освободив нижний и боковые края, приподнимите карту вверх на 5-7 см для доступа к внутренним соединениям

Важно: Не тяните обшивку резко – внутри проложены провода управления стеклоподъемником и замком! Найдите разъемы проводки:

Коннектор кнопки стеклоподъемника
Питание динамика (если установлен в карте)
Подсветку ручек

Отсоедините разъемы, нажав на фиксаторы, после чего полностью снимите обшивку. Уложите ее на мягкую поверхность лицевой стороной вниз, чтобы не повредить крепежные клипсы.

Отделение влагозащитной мембраны

Аккуратно подденьте пластиковую мембрану по периметру при помощи пластиковой монтажной лопатки или плоской отвертки. Избегайте резких движений, чтобы не повредить крепежные клипсы или саму мембрану. Начинайте от углов, постепенно продвигаясь вдоль дверной карты.

После освобождения креплений снимите мембрану целиком, отогнув её в сторону. Если используется клейкий слой, прогрейте его строительным феном для ослабления адгезии. Проверьте целостность уплотнителя – поврежденные участки потребуют замены перед обратной сборкой.

Ключевые моменты

Рабочая зона: очистите поверхность вокруг мембраны от грязи
Крепеж: клипсы обычно расположены с шагом 10-15 см по краю
Безопасность: не используйте металлические инструменты у разъемов проводки

Тип крепления	Способ демонтажа
Пластиковые клипсы	Поддевать строго вертикально
Липкая лента	Прогрев + медленное оттягивание

При наличии заводских меток на мембране и дверном каркасе – зафиксируйте их положение перед полным отделением. Это обеспечит правильную установку при сборке.

Фиксация стекла в верхнем положении

После демонтажа моторчика стеклоподъемника стекло лишается опоры и может внезапно опуститься вниз под собственным весом. Это создает риск повреждения механизма, травм или усложнения дальнейших работ.

Надежно закрепите стекло в максимально поднятом состоянии перед отсоединением проводки и крепежа моторчика. Используйте негибкие опоры, исключающие случайное смещение: деревянные бруски, пластиковые клинья или металлические распорки.

Способы временной фиксации

Деревянные клинья – вставьте между нижним краем стекла и дверной картой с обеих сторон
Струбцины с мягкими накладками – зафиксируйте через ткань на верхней кромке стекла
Монтажная лента – приклейте стекло к дверной раме в 2-3 точках (только как дополнение к опорам!)

Материал	Преимущества	Меры предосторожности
Деревянные бруски	Высокая устойчивость, доступность	Использовать без острых граней
Пластиковые распорки	Не повреждают ЛКП	Проверить нагрузочную способность

Обязательные требования: опоры должны упираться в жесткие элементы каркаса двери, а не в обшивку. Проверьте стабильность конструкции легким нажатием на стекло перед началом работ.

Определение расположения моторчика

Моторчик стеклоподъемника всегда скрыт внутри двери автомобиля, за внутренней обшивкой. Для доступа к нему необходимо предварительно снять дверную карту, пластиковые заглушки и крепежные элементы, чтобы получить полный обзор внутреннего пространства.

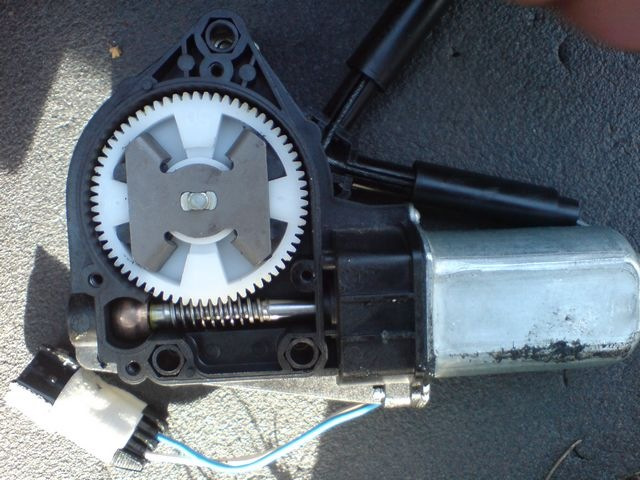

После демонтажа обшивки ищите компактный цилиндрический или прямоугольный металлический блок с прикрепленным к нему зубчатым редуктором. Ориентируйтесь на следующие признаки:

Проводка: от моторчика отходит жгут из 3-6 проводов, ведущий к блоку управления.
Механическая связь: элемент жестко зафиксирован на кронштейне и соединен с подъемным механизмом (тросом или рычагом).
Типовое расположение:
- В передних дверях – в нижней трети, ближе к переднему краю
- В задних дверях – возле центра или задней части

Отсоединение разъема питания моторчика

Обесточьте бортовую сеть автомобиля перед началом работ. Для этого снимите клемму «минус» с аккумуляторной батареи и отложите её в сторону. Это исключит риск короткого замыкания при случайном касании контактов разъема.

Найдите разъем питания моторчика стеклоподъемника, расположенный на корпусе самого электродвигателя. Он представляет собой пластиковый колодок с несколькими проводами (обычно 2-5 жил), закрепленный на корпусе моторчика с помощью фиксатора. Осмотрите корпус разъема со всех сторон для определения типа замка.

Типы фиксаторов и способы разъединения

Пластиковый рычажок: Аккуратно приподнимите рычаг пальцем или тонкой плоской отверткой до характерного щелчка. Потяните корпус разъема на себя, удерживая моторчик.
Боковая защелка: Нажмите пальцем на выступающий язычок защелки до упора (иногда требуется сжать две боковые части одновременно). Удерживая защелку в нажатом состоянии, расшатайте и вытяните разъем.
Верхний фиксатор-кнопка: Зажмите пальцами гибкую пластиковую кнопку на верхней части разъема. Потяните колодок вдоль оси проводов, не прикладывая чрезмерных усилий.

Не тяните за провода! Всегда беритесь только за пластиковый корпус разъема. Если соединение «прикипело», аккуратно подденьте корпус тонкой отверткой в месте стыка с моторчиком, предварительно обработав контактную зону проникающей смазкой типа WD-40.

Демонтаж динамика для доступа к моторчику стеклоподъемника

Динамик часто расположен в непосредственной близости от моторчика стеклоподъемника в дверной полости. Его демонтаж необходим, если конструкция автомобиля не предусматривает альтернативного доступа к крепежным элементам или проводке двигателя. Предварительно убедитесь, что динамик действительно перекрывает зону работ – изучите мануал или схему разборки конкретной модели.

Перед началом отключите минусовую клемму аккумулятора! Это исключит риск короткого замыкания при работе с электропроводкой динамика. Подготовьте набор отверток (крестовых и плоских), торкс-биты (если крепеж звездообразный) и пластиковый монтажный инструмент для аккуратного снятия обшивок.

Последовательность демонтажа динамика

Снимите дверную обшивку по стандартной процедуре для вашего авто (обычно требует удаления винтов под ручками/подлокотником и клипс по периметру).
Отсоедините разъемы проводов, идущих к динамику. Запомните их положение или сфотографируйте перед отключением.
Выкрутите крепежные винты/болты, фиксирующие динамик в дверной каркасе. Обычно их 3-4 штуки по окружности корпуса.
Извлеките динамик из посадочного места. Может потребоваться аккуратно поддеть его пластиковой лопаткой, если присутствует уплотнитель или герметик.

Критические моменты:

Не повредите диффузор динамика при извлечении – действуйте осторожно, без рывков.
Проверьте, не приклеен ли динамик дополнительным герметиком – в этом случае аккуратно подрежьте соединение тонким ножом.
Уберите динамик в безопасное место, чтобы не задеть его во время работы с моторчиком.

Проблема	Решение
Крепеж прокручивается	Придерживайте гайку с обратной стороны ключом или пассатижами
Разъем не отсоединяется	Найдите и отожмите пластиковый фиксатор на колодке
Динамик не выходит из ниши	Проверьте наличие скрытых винтов под декоративной накладкой

Выкручивание болтов крепления моторчика

Найдите все крепежные болты моторчика через технологические отверстия в двери или под обшивкой. Чаще требуется демонтировать декоративную накладку ручки или динамик для доступа. Количество болтов варьируется от 3 до 6 в зависимости от модели авто, обычно используются шестигранные или звездообразные головки (TORX).

Очистите шлицы от грясти и коррозии проникающей смазкой WD-40 за 10-15 минут до работы. Убедитесь в устойчивой фиксации инструмента – сорванные грани усложнят демонтаж. Придерживайте моторчик свободной рукой, чтобы он не упал внутрь двери при последнем витке.

Последовательность действий

Подберите точный размер ключа или биты (чаще T20-T30 или 8-10 мм).
Выкручивайте болты против часовой стрелки равномерно по диагонали.
Сложные случаи:
- При закисших болтах используйте ударную отвертку
- Сорванные шлицы высверливайте сверлом на 1-2 мм меньше диаметра болта
Сложите болты в магнитную емкость – их потеря заблокирует сборку
Проверьте наличие скрытых креплений за проводкой

Тип крепежа	Инструмент	Особенности
TORX (звезда)	Бита T25/T30	Требует перпендикулярного давления
Шестигранник	Трещоточный ключ	Риск срыва граней при коррозии
Болт под плоскую отвертку	Ударная отвертка	Редко встречается на современных авто

Ослабление направляющих тросиков

Отсоедините пластиковые клипсы или фиксаторы, удерживающие тросики в направляющих желобах на внутренней стороне дверной карты. Аккуратно вытяните тросики из пазов, избегая резких перегибов или выдергивания под углом – это может привести к их спутыванию или повреждению оплетки. Проверьте, свободно ли перемещаются металлические наконечники тросиков в точках крепления к механизму подъемника и стеклу.

Ослабьте регулировочные гайки или винты натяжения на барабанах моторчика или крепежных платинах механизма. Проворачивайте их против часовой стрелки, обеспечивая слабину тросиков на 1-2 см. Контролируйте равномерность ослабления с обеих сторон, чтобы исключить перекос стекла при последующем демонтаже. Зафиксируйте ослабленные тросики в стороне от рабочей зоны, используя стяжки или проволоку, предотвращая их случайное попадание внутрь дверной полости.

Порядок демонтажа механизма

Снимите стопорные шайбы или скобы на креплениях моторчика к корпусу подъемника.
Открутите болты крепления направляющих роликов к дверной раме.
Проверьте отсутствие скрытых фиксаторов в нижней части дверной полости.

Тип крепления	Инструмент	Риски
Болты Torx	Биты T20-T30	Срыв шлицов
Гайки 8-10мм	Трещоточный ключ	Падение в полость двери
Пластиковые защелки	Плоская отвертка	Поломка фиксаторов

Извлеките весь узел подъемника, удерживая моторчик и направляющие вместе. Не допускайте провисания стекла – придерживайте его свободной рукой или зафиксируйте струбциной у верхнего края дверного проема. Если тросики остались подключенными к моторчику, аккуратно смотайте их кольцами для предотвращения перехлеста.

Отсоединение приводного механизма

После демонтажа дверной карты и снятия защитной пленки/панели, обеспечивающей доступ к внутренним компонентам, необходимо визуально определить место крепления моторчика к подъемному механизту. Обычно он фиксируется несколькими болтами или защелками в районе центральной части двери.

Очистите зону вокруг точек крепления от грязи и влаги, чтобы предотвратить попадание абразивных частиц в механизм. Проверьте наличие электропроводки, идущей к моторчику – её потребуется аккуратно отсоединить, нажав на пластиковый фиксатор разъема.

Порядок демонтажа

Выполните следующие действия последовательно:

Отключите разъем питания – нажмите на язычок коннектора и потяните колодку вдоль оси штырьков.
Выкрутите крепежные болты (обычно 3-4 шт.) с помощью головки на 8-10 мм или крестовой отвертки.
Снимите монтажные скобы, если они удерживают корпус – подденьте их плоской отверткой.
Аккуратно расшатайте моторчик в посадочном гнезде, не повреждая шестерни привода.

При возникновении сложностей используйте таблицу диагностики:

Проблема	Решение
Болты не откручиваются	Обработать резьбу WD-40, выждать 15 минут
Корпус прикипел	Легкие постукивания резиновой киянкой по корпусу
Мешает трос/рычаг	Фиксировать механизм рукой при извлечении

Важно: Не прилагайте чрезмерных усилий при извлечении – если моторчик не поддается, проверьте наличие скрытых креплений или зацепившихся элементов проводки. После демонтажа сразу закройте открытые части механизма чистой ветошью для защиты от пыли.

Извлечение моторчика из дверной полости

Отсоедините электрический разъем питания моторчика стеклоподъемника. Аккуратно отожмите фиксатор или язычок крепления колодки, избегая резких движений и чрезмерного усилия, чтобы не повредить контакты или проводку. Убедитесь, что разъем полностью свободен и не мешает дальнейшим действиям.

Найдите и открутите крепежные болты или винты, фиксирующие моторчик к каркасу двери. Обычно их 3-4 штуки. Используйте соответствующий инструмент (чаще всего головку на 10 или крестовую отвертку), удерживая мотор рукой для предотвращения падения внутрь полости. Извлеките крепеж полностью, запомнив его расположение для сборки.

Ключевые шаги для демонтажа

Освободите моторчик от механизма рейки/редуктора: Мотор соединен с подъемным механизмом через червячную передачу или шестерню. Аккуратно расцепите их, потянув корпус мотора перпендикулярно плоскости двери. Не прикладывайте боковых усилий – это может сломать пластиковые элементы привода.

Извлечение через технологическое окно:

Поверните моторчик в дверной полости так, чтобы его габариты соответствовали размеру монтажного отверстия.
Плавно выводите корпус наружу, контролируя положение проводов – они не должны зацепиться за металлические кромки.
При сопротивлении проверьте, не мешают ли кронштейны или тросы – может потребоваться их временное смещение рукой.

Типовая проблема	Решение
Моторчик застрял в полости	Слегка покачайте его из стороны в сторону, одновременно вытягивая
Провода натянуты	Освободите хомут крепления проводки внутри двери

Фиксация положения стекла: Если стекло не закреплено отдельно, перед демонтажем мотора зафиксируйте его малярным скотчем к верхней части дверного проема или подоприте деревянным бруском. Это предотвратит неконтролируемое падение при отсоединении привода.

Проверка крепежных лапок на целостность

Осмотрите металлические уши или кронштейны, которыми мотор фиксируется внутри дверной полости. Ищите трещины, деформации или следы коррозии, особенно в местах прилегания к корпусу двигателя и точках крепления болтов. Поврежденные лапки не смогут удерживать устройство под нагрузкой.

Проверьте резьбовые отверстия в лапках: сорванная или изношенная резьба не позволит надежно затянуть крепеж. Попробуйте вкрутить болты рукой – если они входят с люфтом или перекашиваются, потребуется восстановление резьбы метчиком или установка вставок.

Ключевые этапы диагностики

Протрите лапки ветошью для удаления грязи и смазки
Используйте увеличительное стекло для выявления микротрещин
Сравните геометрию симметричных лапок на предмет изгиба

Важно: При обнаружении трещин более 2-3 мм или сквозной коррозии лапки подлежат замене. Временная фиксация сваркой или эпоксидным клеем ненадежна из-за вибрационных нагрузок.

Тип дефекта	Решение
Сколы крепежных отверстий	Установка ремонтных шайб под болты
Коррозия без потери толщины	Зачистка и обработка антикором
Отломанный фрагмент лапки	Замена моторчика или кронштейна

После ремонта проверьте жесткость фиксации: приложите рукой усилие к корпусу мотора – смещение или скрип указывают на необходимость повторной регулировки крепежа.

Очистка посадочного места от загрязнений

После извлечения моторчика тщательно осмотрите металлическое посадочное гнездо в двери. Обычно там скапливается грязь, окислы и фрагменты ржавчины, мешающие плотному прилеганию нового узла. Используйте фонарик для выявления даже незначительных отложений в углублениях и резьбовых отверстиях.

Возьмите металлическую щетку с жесткой щетиной или дрель со специальной насадкой-ершиком. Активно обработайте всю поверхность посадочной площадки, уделяя внимание зоне вокруг крепежных болтов. Не допускайте попадания абразивной пыли в механизм стеклоподъемника – прикройте его ветошью.

Этапы финишной обработки

Продуйте область сжатым воздухом из баллончика для удаления рыхлых частиц.
Обезжирьте металл специальным аэрозолем (например, очистителем карбюратора) или ветошью с уайт-спиритом.
При обнаружении глубокой коррозии:
- Зачистите очаги наждачной бумагой (Р120-Р240)
- Нанесите преобразователь ржавчины
- Покройте грунтовкой по металлу после высыхания

Важно: Полностью удалите остатки чистящих средств перед установкой мотора – химические реагенты могут повредить уплотнители. Контрольная проверка: поверхность должна быть сухой, гладкой и не оставлять темных следов на белой салфетке при протирании.

Тестирование моторчика стеклоподъемника мультиметром

После демонтажа моторчика установите мультиметр в режим измерения сопротивления (Ω). Выберите минимальный диапазон шкалы – обычно 200 Ом. Очистите контакты моторчика от грязи и окислов для точных показаний.

Отсоедините разъем питания. Подготовьте щупы мультиметра: черный в гнездо COM, красный – в гнездо Ω/V. Проверьте исправность самих щупов, замкнув их накоротко – дисплей должен показать 0–0.5 Ом.

Пошаговая процедура проверки

Тест обмоток:
- Приложите щупы к силовым контактам моторчика
- Нормальное сопротивление: 1.2–4.5 Ом (зависит от модели)
- Нулевое значение: межвитковое замыкание
- Обрыв цепи: бесконечность (OL) на дисплее
Проверка на пробой корпуса:
- Черный щуп зафиксируйте на металлическом корпусе мотора
- Красным поочередно коснитесь каждого контакта
- Корректные показания: OL (перегрузка)
- Любое сопротивление ниже 1 МОм – пробой изоляции

Параметр	Исправный мотор	Неисправность
Сопротивление обмоток	1.2–4.5 Ом	0 Ом / OL
Контакт-корпус	OL (∞)	Любое значение

При несоответствии параметров моторчик требует замены. Убедитесь, что при проверке щупы плотно прилегают к контактам – плохое соединение искажает результаты. Для точной диагностики дополнительно проверьте работу мотора от АКБ 12В, подав напряжение напрямую на контакты.

Осмотр состояния шестеренок и приводов

После демонтажа моторчика аккуратно снимите пластиковый редукторный блок, обычно закрепленный на корпусе несколькими винтами или защелками. Очистите его от старой смазки и грязи с помощью щетки и ветоши, чтобы детали были хорошо видны.

Проверьте целостность ведущей шестерни на валу электродвигателя – на ней не должно быть сколов, трещин или деформированных зубцов. Особое внимание уделите пластмассовой ведомой шестерне в редукторе: именно она чаще всего крошится из-за перегрузок. При наличии люфта валов или поврежденных подшипников редуктор требует замены.

Ключевые точки диагностики

Состояние зубьев: все зубцы должны быть целыми, без задиров и равномерно изношенными
Люфты: проверьте осевой и радиальный люфт валов (допустимый максимум 0.3-0.5 мм)
Смазка: замените засохшую смазку на специальную графитовую (например, Liqui Melly LM47)
Приводной механизм: осмотрите шлицевое соединение редуктора с подъемным механизмом на предмет деформации

Если на шестернях обнаружены сколы более 30% зубьев или трещины в корпусе редуктора, узел подлежит замене. При незначительных повреждениях (до 2-3 зубцов) возможна временная установка после зачистки заусенцев, но это снизит ресурс работы.

Дефект	Последствия	Решение
Стертые зубья	Пропуск шага, заклинивание	Замена шестерни/редуктора
Затвердевшая смазка	Перегрузка мотора, рывки стекла	Промывка и обновление смазки
Разбитое шлицевое соединение	Проскальзывание привода	Замена выходного вала

После осмотра и ремонта соберите редуктор в обратной последовательности, равномерно распределив новую смазку по зубьям. Проверьте вращение вала вручную – ход должен быть плавным, без заеданий. Установку мотора в дверь выполняйте только после успешного тестирования работы редуктора.

Подготовка к установке нового механизма

Перед монтажом нового привода стеклоподъемника тщательно очистите внутреннюю полость двери от грязи и остатков смазки. Убедитесь, что направляющие рельсы стекла не имеют деформаций или задиров, при необходимости обработайте их силиконовой смазкой. Проверьте целостность пластиковых роликов и крепежных клипс внутри дверной карты.

Сравните габариты старого и нового мотор-редуктора, особое внимание уделите расположению монтажных отверстий и конфигурации шестерни привода. Распакуйте новый механизм, сохранив транспортные заглушки на разъемах до момента подключения проводки. Подготовьте диэлектрическую смазку для обработки электрических контактов и герметик для защиты технологических отверстий двери.

Последовательность предмонтажных операций

Тестовая примерка – приложите моторчик к посадочному месту без фиксации болтами, убедитесь в свободном ходе штока механизма
Регулировка стекла – установите стекло в положение 50% открытия для удобства подключения тяг
Подготовка проводки:
- Зачистите контакты разъема от окислов
- Нанесите токопроводящую пасту на штекерные соединения
- Проложите жгут проводов по штатным каналам

Инструмент	Назначение
Диэлектрические перчатки	Защита при тестовом подключении к АКБ
Торцевой ключ 8мм	Фиксация моторчика через резиновые демпферы
Пластиковые стяжки	Организация проводки вдоль каркаса двери

Важно! Перед финальной сборкой проверьте ход стекла вручную – движение должно происходить без заеданий по всей высоте. При обнаружении перекосов немедленно прекратите монтаж и проверьте совместимость комплектующих.

Список источников

При выполнении ремонта стеклоподъемника критически важна точность и понимание конструкции конкретной модели автомобиля. Неправильные действия могут привести к повреждению механизма или электрооборудования.

Для подготовки материала использовались специализированные технические ресурсы, практические руководства и экспертные данные, обеспечивающие достоверность приведенных инструкций.

Официальные руководства по ремонту автомобилей конкретных марок (Ford Focus, Lada Vesta, Toyota Camry и др.) с детализацией узлов двери
Видеоинструкции от автоэлектриков на тематических платформах с пошаговым демонтажем моторчиков разных типов
Технические разделы автомобильных форумов (Drive2, Drom.ru) с реальными кейсами замены
Справочники по устройству электростеклоподъемников Bosch, Valeo
Практические пособия по ремонту автомобильной электроники с главами о приводных механизмах
Каталоги автозапчастей с 3D-схемами компоновки узлов двери
