Двигатель 5VZ-FE Toyota - параметры, ремонтные работы, варианты улучшений

Статья обновлена: 18.08.2025

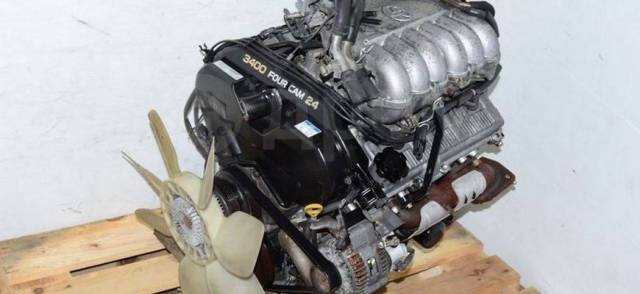

Бензиновый 6-цилиндровый двигатель 5VZ-FE производства Toyota заслужил репутацию одного из самых надежных и долговечных силовых агрегатов в линейке концерна.

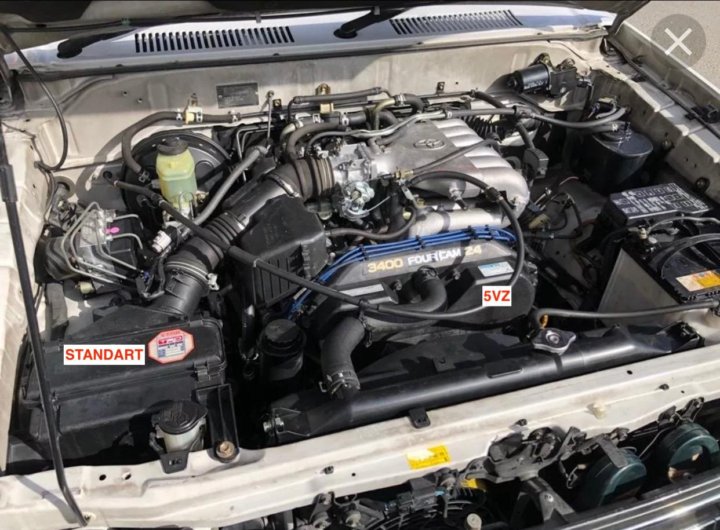

Этот мотор устанавливался на популярные модели Toyota 4Runner, Tacoma, Tundra, Land Cruiser Prado и Hilux Surf в период с 1995 по 2004 год, сочетая в себе высокий ресурс, хороший крутящий момент и простоту конструкции.

Блок цилиндров и головка блока: Конструкция 5VZ-FE

Блок цилиндров 5VZ-FE выполнен из чугуна методом литья в песчаные формы. Он имеет классическую V-образную компоновку под углом 60° с шестью цилиндрами. В конструкции применены "мокрые" гильзы, заменяемые при ремонте. Система охлаждения – закрытого типа с жидкостным насосом, интегрированным в блок. Коленчатый вал пятиопорный, изготовлен из высокопрочной стали, с противовесами для снижения вибраций.

Маховик крепится болтами к фланцу коленвала через демпфер крутильных колебаний. Масляные каналы в блоке спроектированы для обеспечения стабильной смазки всех узлов, включая коренные подшипники и поршневые пальцы. Нижняя часть блока усилена поперечными перегородками для повышения жесткости силовой структуры двигателя.

Головка блока цилиндров (ГБЦ)

ГБЦ 5VZ-FE – алюминиевая, двухвальная (DOHC), с 4 клапанами на цилиндр. Распредвалы приводятся зубчатым ремнем от коленвала. Клапанные пружины – двойные, тарельчатые клапаны изготовлены из жаропрочной стали. Седла клапанов запрессованы с натягом для обеспечения теплового контакта.

• Система изменения фаз газораспределения (VVT-i) на впускном валу
• Гидрокомпенсаторы зазоров клапанов
• Индивидуальные камеры сгорания сферической формы

Прокладка ГБЦ – трехслойная стальная (MLS), рассчитана на высокое давление в цилиндрах. Головка крепится к блоку десятью болтами с точным моментом затяжки по схеме "от центра к краям".

Параметр	Характеристика
Диаметр цилиндра	87,5 мм
Ход поршня	82,0 мм
Степень сжатия	9,6:1
Материал ГБЦ	Алюминиевый сплав
Диаметр клапана (впуск/выпуск)	33,0 мм / 29,0 мм

При ремонте обязательна проверка плоскости блока и ГБЦ. Допустимое отклонение – не более 0,05 мм на длине 150 мм. Для тюнинга применяют расточку цилиндров под увеличенные поршни, шлифовку ГБЦ и установку турбокомплектов с усилением блока стальными втулками.

Коленвал и шатуны: Особенности коленчатого вала 5VZ-FE

Коленчатый вал двигателя 5VZ-FE выполнен из высокопрочной кованой стали с четырьмя коренными опорами и шестью шатунными шейками. Конструкция включает противовесы для компенсации инерционных нагрузок и снижения вибраций V-образной схемы. Особенностью является поперечное расположение масляных каналов в шейках, обеспечивающее стабильную смазку подшипников при высоких оборотах.

Шейки коленвала имеют азотированную поверхность для увеличения износостойкости. Диаметр коренных шеек составляет 66 мм, шатунных – 53 мм в стандартном исполнении. Предусмотрены ремонтные размеры с уменьшением диаметра на 0,25 мм и 0,50 мм для восстановления геометрии после шлифовки при износе.

Конструктивные параметры и особенности

Шатуны изготовлены методом горячей ковки из легированной стали с двутавровым сечением стержня. Ключевые характеристики:

• Длина шатуна: 152.5 мм (центральное расстояние)
• Разъемная головка: косой стык (45°) для увеличения проходимости при сборке
• Вкладыши: трехслойные с алюминиево-оловянным покрытием

Параметр	Номинальное значение	Допустимый износ
Осевой люфт коленвала	0.04-0.24 мм	до 0.3 мм
Зазор в коренных подшипниках	0.020-0.051 мм	max 0.1 мм
Зазор в шатунных подшипниках	0.024-0.055 мм	max 0.1 мм

При тюнинге коленвал подвергают динамической балансировке с точностью до 1 г·см и полировке шеек для снижения потерь на трение. Облегченные шатуны (например, от Eagle или Carrillo) с болтами ARP позволяют безопасно повышать обороты до 6500-7000 об/мин. Обязательна проверка соосности постелей блока цилиндров при форсировании – допустимое отклонение не превышает 0,02 мм.

Поршневая группа: Стандартные размеры и материалы

Поршни двигателя 5VZ-FE изготавливаются из алюминиевого сплава с высоким содержанием кремния (Al-Si), что обеспечивает оптимальное сочетание прочности, теплопроводности и сниженного коэффициента теплового расширения. Поверхность юбки покрыта антифрикционным материалом (чаще всего графитовым или молибденовым слоем) для улучшения приработки и снижения шумов. Поршневые кольца – трехкомпонентные: верхнее компрессионное с молибденовым напылением, второе коническое компрессионное и маслосъемное с пружинным расширителем.

Поршневые пальцы выполнены из хромомолибденовой стали по технологии полого плавающего типа, фиксируются стопорными кольцами. Вкладыши шатунные и коренные – биметаллические: стальная основа с антифрикционным покрытием на основе алюминиево-оловянистого сплава (Al-Sn). Точное соблюдение стандартных размеров критично для обеспечения правильного теплового зазора, компрессии и ресурса ДВС.

Номинальные размеры компонентов

Компонент	Параметр	Значение (мм)
Поршень	Диаметр (номинал)	93.500
	Зазор в цилиндре	0.02–0.04
Кольца	Верхнее компрессионное (зазор в замке)	0.25–0.45
	Второе компрессионное (зазор в замке)	0.35–0.60
	Маслосъемное (зазор в замке)	0.15–0.50
Палец	Наружный диаметр	23.000
Шатун	Диаметр отверстия под втулку	23.006–23.012
	Зазор пальца во втулке	0.005–0.011

Критические допуски:

• Максимальный овал цилиндра: 0.02 мм
• Допустимая конусность цилиндра: 0.02 мм
• Люфт поршневого пальца в бобышках: ≤0.03 мм

При ремонте используются поршни только с заводской маркировкой массы (буквы A, B, C на днище), требующие подбора в пределах одной группы по весу. Ремонтные размеры цилиндров предусматривают расточку под поршни с увеличением диаметра на 0.25 мм или 0.50 мм, при этом толщина гильз не позволяет выполнять более двух расточек.

Система охлаждения двигателя 5VZ-FE: Схема и компоненты

Система охлаждения 5VZ-FE использует жидкостный замкнутый контур для отвода избыточного тепла. Циркуляция охлаждающей жидкости обеспечивает поддержание оптимальной рабочей температуры (85-95°C), предотвращая перегрев и термические деформации деталей. Контур разделен на малый (прогрев двигателя) и большой (охлаждение через радиатор) круги, управляемые термостатом.

Эффективность системы критична для ресурса двигателя: нарушения циркуляции или утечки ведут к перегреву, деформации ГБЦ и прогару прокладки. Регулярный контроль уровня антифриза, состояния патрубков и герметичности обязателен для профилактики поломок.

Ключевые компоненты системы

• Радиатор: Алюминиевый или медно-латунный, с сотами для рассеивания тепла. Оснащен сливным краном и паропроводом.
• Водяной насос: Центробежного типа, приводится ремнем ГРМ. Корпус из алюминия, крыльчатка стальная или пластиковая.
• Термостат: Восковый термоэлемент, открывающий клапан при 82-88°C. Расположен в корпусе под впускным коллектором.
• Электровентилятор: С датчиком включения (92-97°C) и реле управления. Установлен за радиатором с кожухом.
• Расширительный бачок: Пластиковый, с метками MIN/MAX. Компенсирует тепловое расширение антифриза.
• Радиатор печки: Медный теплообменник в салоне, подключен параллельно основному контуру.
• Патрубки: Резиновые армированные шланги (Ø32-50 мм), закреплены хомутами типа "червяк".
• Датчики температуры: Два элемента – для приборной панели и ЭБУ (установлены в ГБЦ).

Компонент	Параметры обслуживания
Антифриз	Тосол-А40 или аналог (8.5 л), замена каждые 160 000 км
Натяжение ремня ГРМ	Прогиб 5-6 мм при усилии 98 Н (проверка каждые 15 000 км)
Проверка герметичности	Давление в системе: 1.1-1.5 бар (тест при 20°C)

Система смазки 5VZ-FE: Масляные каналы и давление

Смазочная система 5VZ-FE использует схему полного давления с "сухим" картером. Основной масляный насос шестеренчатого типа, приводимый непосредственно от коленчатого вала через цепь ГРМ, забирает масло из поддона через маслоприемник с сетчатым фильтром грубой очистки. Насос создает давление, необходимое для принудительной подачи масла по главной магистрали (галерее), проложенной по всей длине блока цилиндров.

От главной магистрали ответвляются каналы меньшего диаметра, обеспечивающие подачу масла к коренным и шатунным подшипникам коленвала, опорам распределительных валов в головках блока (через вертикальные каналы в блоке и ГБЦ), валу привода промежуточной шестерни маслонасоса, гидрокомпенсаторам зазоров клапанов (VVT-i), натяжителю цепи ГРМ и фазовращателю (при наличии VVT-i). Давление в системе регулируется редукционным клапаном, интегрированным в корпус масляного насоса, который сбрасывает излишки масла обратно в поддон.

Ключевые элементы и параметры давления

Номинальное давление масла (прогретый двигатель на рабочих оборотах):

• На холостом ходу (650-750 об/мин): не менее 0.5-1.0 бар (7.25-14.5 psi)
• При 3000 об/мин: 3.0-4.5 бар (43.5-65.25 psi)

Контроль давления:

• Аварийная сигнализация на приборной панели активируется датчиком давления при падении ниже ~0.2-0.3 бар (3-4.5 psi).
• Регулярная проверка механическим манометром через штатное место датчика обязательна при диагностике.

Критически важные каналы для мониторинга состояния:

1. Главная продольная галерея в блоке: Основная магистраль подачи. Засорение ведет к масляному голоданию всего двигателя.
2. Вертикальные каналы в блоке и ГБЦ: Подача масла в головки блока. Забиваются шламом или отложениями при несвоевременной замене масла.
3. Каналы к коренным и шатунным шейкам: Особенно уязвимы при износе вкладышей или недостаточной вязкости масла.
4. Канал подачи масла к Фазовращателю (VVT-i): Загрязнение вызывает ошибки регулировки фаз и стуки.

Распространенные проблемы давления:

Низкое давление	Высокое давление
Износ шестерен/корпуса масляного насоса Засорение сетки маслоприемника Сильный износ коренных/шатунных подшипников Неправильная вязкость масла (слишком жидкое) Залегание редукционного клапана в открытом положении	Залегание/засор редукционного клапана в закрытом положении Неправильная вязкость масла (слишком густое) Засорение масляных каналов (шлам, отложения)

Газораспределительный механизм (ГРМ): Привод цепи

В двигателе 5VZ-FE используется цепной привод ГРМ, отличающийся повышенной надежностью по сравнению с ременными аналогами. Цепь соединяет коленчатый вал с распределительными валами, обеспечивая синхронизацию работы клапанов и поршней. Конструкция включает двухрядную роликовую цепь, рассчитанную на весь срок службы мотора при соблюдении условий эксплуатации.

Основными компонентами системы являются сама цепь ГРМ, зубчатые звездочки на валах, гидравлический натяжитель и успокоители. Натяжитель автоматически компенсирует растяжение цепи, а успокоители гасят вибрации. Ресурс цепи превышает 250 000 км, но требует периодического контроля состояния натяжителя и направляющих.

Ключевые аспекты обслуживания и ремонта

Признаки износа: Появление металлического стука в передней части двигателя, ошибки фазировки распредвалов, затрудненный запуск. Диагностика включает проверку натяжителя, люфта цепи и износа успокоителей через смотровое окно (при наличии) или после снятия клапанной крышки.

Процедура замены:

1. Снятие передней крышки двигателя после фиксации ВМТ 1-го цилиндра
2. Контроль меток на звездочках коленвала и распредвалов
3. Демонтаж изношенной цепи, натяжителя и успокоителей
4. Установка новых компонентов с обязательной заменой сальников
5. Проверка натяжения цепи гидравлическим натяжителем после сборки

Тюнинг-решения:

• Установка усиленных цепей от производителей вроде Iwis или Cloyes для форсированных моторов
• Замена пластиковых успокоителей на металлокомпозитные аналоги
• Модификация натяжителя пружиной повышенной жесткости

Компонент	Ресурс	Критичность замены
Цепь ГРМ	> 250 000 км	При растяжении > 3%
Гидронатяжитель	150 000 км	При заклинивании или утечке масла
Успокоители	120 000 км	При трещинах или износе > 2 мм

Важно: При замене цепи обязательна установка нового комплекта (цепь, натяжитель, успокоители, звездочки) для предотвращения дисбаланса износа. Несоблюдение меток ГРМ приводит к встрече клапанов с поршнями и капитальному ремонту двигателя.

Клапана и гидрокомпенсаторы: Регулировка или замена

В двигателе 5VZ-FE применяются механические толкатели клапанов, требующие периодической ручной регулировки зазора. Гидрокомпенсаторы в конструкции отсутствуют, что является особенностью данного силового агрегата. Регулировка клапанных зазоров – обязательная процедура для поддержания оптимальной работы мотора и предотвращения ускоренного износа.

Неправильный тепловой зазор приводит к характерному цокоту, снижению мощности, повышенному расходу топлива и риску прогара клапанов. Регламент проверки зазоров указан в технической документации Toyota (обычно каждые 60-90 тыс. км), но при появлении шумов или после капитального ремонта процедуру выполняют внепланово.

Технология регулировки клапанов

Регулировка осуществляется подбором толщины регулировочных шайб, расположенных между толкателем и кулачком распредвала. Последовательность действий:

1. Демонтаж воздушного фильтра, кожуха ГРМ и клапанных крышек.
2. Проворачивание коленвала до совпадения меток ВМТ 1-го цилиндра.
3. Измерение зазоров щупом для клапанов в положении "закрыто" согласно схеме ГРМ.
4. Расчет требуемой толщины новых шайб при отклонениях от нормы (впуск: 0.15-0.25 мм, выпуск: 0.25-0.35 мм).
5. Извлечение старых шайб через спецотверстия в головке блока с помощью магнитного съемника.
6. Установка новых шайб и повторный замер зазоров после проворота коленвала на 360°.

Критически важно соблюдать момент затяжки болтов клапанной крышки во избежание протечек масла.

Замена компонентов

Замена клапанов или толкателей требуется при критическом износе, механических повреждениях или после перегрева двигателя. Основные признаки необходимости замены:

• Неустранимый стук даже после корректной регулировки.
• Зависание толкателей в направляющих отверстиях ГБЦ.
• Деформация стержней клапанов или прогар тарелок.
• Выработка на рабочих поверхностях шайб или кулачках распредвала.

При замене клапанов обязательна притирка седел и замена маслосъемных колпачков. Толкатели меняются комплектно при обнаружении задиров. Использование оригинальных запчастей Toyota (90913-020XX для шайб) гарантирует точность размеров.

Особенности тюнинга

Компонент	Тюнинговое решение	Эффект
Клапаны	Установка облегченных версий из стали с хромом	Снижение инерции, возможность увеличения оборотов
Пружины	Монтаж усиленных пружин	Предотвращение зависания клапанов на высоких оборотах
Распредвалы	Установка спортивных валов с агрессивным профилем	Улучшение наполнения цилиндров, прирост мощности

При тюнинге ГРМ обязательна точная регулировка зазоров с учетом рекомендаций производителя распредвалов. Уменьшение стандартных зазоров недопустимо – это ведет к ускоренному износу и прогару клапанов.

Важно: Любые работы с ГРМ требуют последующей проверки фаз газораспределения и контроля момента затяжки крепежа головки блока.

Система впуска: Воздушный фильтр и впускной коллектор

Воздушный фильтр двигателя 5VZ-FE выполняет критически важную функцию очистки поступающего воздуха от абразивных частиц. Стандартный бумажный элемент прямоугольной формы расположен в пластиковом корпусе за блоком фар. Регулярная замена каждые 15-30 тыс. км обязательна, поскольку загрязненный фильтр создает избыточное сопротивление, провоцируя падение мощности и обогащение топливной смеси.

Впускной коллектор из алюминиевого сплава равномерно распределяет воздух по цилиндрам. Конструктивно объединен с ресивером переменной геометрии (ACIS), где заслонки на средних оборотах переключают длину каналов для оптимизации наполнения цилиндров. Прокладки коллектора подвержены старению – подсос воздуха через трещины вызывает нестабильный холостой ход и ошибки по обеднению смеси.

Ключевые аспекты обслуживания и модернизации

• Диагностика фильтра: Визуальный осмотр на просвет – равномерное затемнение указывает на загрязнение
• Замена прокладок коллектора: Требует демонтажа узла с заменой уплотнений форсунок и дросселя (рекомендуется при пробеге свыше 150 тыс. км)
• Чистка заслонок ACIS: Удаление нагара с вакуумных актуаторов каждые 60 тыс. км

Компонент	Типичные неисправности	Признаки отказа
Воздушный фильтр	Загрязнение, деформация корпуса	Рывки при разгоне, рост расхода топлива
Прокладка коллектора	Разрушение термостойкого материала	Плавание оборотов ХХ, код P0171
Система ACIS	Залипание заслонок, обрыв вакуумных шлангов	Провал мощности при 3000-4000 об/мин

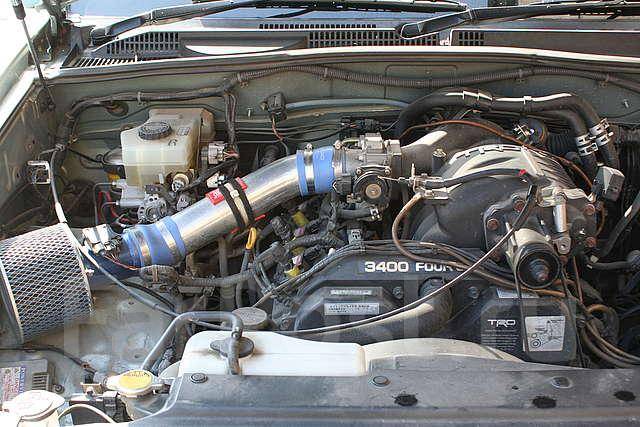

Для тюнинга применяют:

1. Нулевые фильтры с масляной пропиткой – требуют регулярной очистки
2. Полиуретановые впускные прокладки – снижают теплопередачу от ГБЦ
3. Шлифовку внутренних каналов коллектора – улучшает пропускную способность

Система выпуска: Выпускные коллекторы и катализатор

Выпускные коллекторы двигателя 5VZ-FE выполнены из чугуна и напрямую крепятся к головкам блока цилиндров. Каждый ряд цилиндров (V6) оснащен отдельным коллектором, который объединяет выхлопные газы от трех цилиндров. Конструкция предусматривает стандартные приемные трубы, сводящиеся к единому выпускному тракту.

Каталитический нейтрализатор интегрирован в выпускную систему сразу после коллекторов. Он содержит керамические соты с напылением драгоценных металлов (платина, палладий, родий), обеспечивающих дожигание вредных компонентов выхлопа (CO, CH, NOx). На моделях для рынков с жесткими экологическими нормами (США, Европа) установлены два катализатора – по одному на каждом выпускном тракте до соединения в общую трубу.

Ключевые особенности и проблемы

Типичные неисправности коллекторов:

• Образование трещин в районе фланцев крепления к ГБЦ из-за термоциклирования.
• Прогорание прокладок между коллектором и головкой, сопровождающееся характерным шипением.
• Коррозия крепежных шпилек, затрудняющая демонтаж.

Проблемы катализатора:

• Забивание сот сажей или разрушение керамики при неисправной системе зажигания/питания.
• Оплавление элементов из-за попадания несгоревшего топлива.
• Потеря эффективности очистки (ошибки P0420/P0430) при естественном старении.

Ремонт и тюнинг

Восстановление штатной системы:

• Замена треснувших коллекторов на оригинальные или литые аналоги.
• Установка термостойких прокладок (например, Reinz) с обработкой болтов антиприхватом.
• Замена катализатора на сертифицированный универсальный аналог (например, Walker) при повреждениях.

Тюнинг-решения:

• Установка 4-2-1 или 4-1 "пауков" из нержавеющей стали для улучшения продувки цилиндров (прирост 5-8 л.с.).
• Удаление катализатора с монтажом пламегасителя и коррекцией прошивки ECU для предотвращения ошибок "check engine".
• Комплексный апгрейд: "пауки" + прямоток + настройка впуска для максимального эффекта.

Параметр	Штатный коллектор	Тюнинговый "паук"
Материал	Чугун	Нержавеющая сталь
Конфигурация	Традиционная	Равнодлинная 4-2-1
Влияние на ресурс	Высокий	Средний (риск коррозии сварных швов)
Прирост мощности	-	5-15 л.с. (в комплексе с настройкой)

Топливная система: Форсунки, давление топлива

Электромагнитные форсунки двигателя 5VZ-FE обеспечивают точное дозирование и распыл топлива во впускные каналы. Их исправность напрямую влияет на стабильность холостого хода, экономичность и динамику. Ключевой параметр – давление в топливной рампе, поддерживаемое регулятором и насосом. Несоответствие нормативам давления или нарушение формы факела форсунок ведет к обеднению/обогащению смеси, пропускам воспламенения и росту токсичности выхлопа.

Диагностика начинается с замера давления топлива на разных режимах работы мотора и проверки герметичности системы. Анализ производительности форсунок включает тест на равномерность подачи топлива по цилиндрам, проверку электрического сопротивления обмоток (13-16 Ом) и оценку распыла на стенде. Загрязнение сопел – частая причина падения мощности и увеличения расхода.

Характеристики и обслуживание

Номинальные параметры для 5VZ-FE:

Параметр	Значение
Давление топлива (без вакуумного шланга на регуляторе)	265-304 кПа (2.7-3.1 кгс/см²)
Давление топлива (с подключенным вакуумом)	206-245 кПа (2.1-2.5 кгс/см²)
Производительность форсунки (при 3.0 бар)	~190-210 см³/мин
Сопротивление обмотки	13.4-14.2 Ом

Типовые неисправности:

• Заниженное давление: износ топливного насоса, засорение фильтра, негерметичность регулятора или магистралей.
• Завышенное давление: заклинивание регулятора, перегиб обратной магистрали.
• Дефекты форсунок: закоксовывание сопел, износ уплотнительных колец, обрыв/замыкание обмотки, механический износ иглы.

Ремонт и обслуживание:

1. Замер давления манометром на штуцере рампы при включенном зажигании, на холостом ходу и с пережатой обраткой.
2. Чистка форсунок ультразвуком или спецжидкостями без демонтажа при умеренном загрязнении.
3. Замена сетчатых фильтров форсунок, уплотнительных колец и демпферов при разборке.
4. Установка новых форсунок при значительном износе или электрических дефектах (оригинал или аналоги Denso, Bosch).

Тюнинг: При форсировании мотора устанавливают форсунки увеличенной производительности (например, на 30-50%), предварительно рассчитав необходимую пропускную способность под целевые мощности. Обязательна калибровка ЭБУ для коррекции длительности импульсов впрыска. Для стабильной работы модернизированных систем часто требуется замена топливного насоса на более производительный и установка регулятора давления с настройкой.

Система управления двигателем (ECU): Датчики и работа

Электронный блок управления (ECU) двигателя 5VZ-FE непрерывно анализирует данные от сети датчиков для точного регулирования подачи топлива, момента зажигания и состава топливно-воздушной смеси. Его алгоритмы обрабатывают информацию в реальном времени, обеспечивая оптимальную мощность, экономичность и соответствие экологическим нормам. Отказ любого из ключевых сенсоров переводит систему в аварийный режим с фиксированными параметрами.

Основные датчики интегрированы в системы впуска, выпуска и силового агрегата, формируя замкнутый контур управления. Критически важны показатели массового расхода воздуха (MAF), положения дроссельной заслонки (TPS), детонации, температуры охлаждающей жидкости и кислородных датчиков (лямбда-зондов). Их корректная работа напрямую влияет на динамику, расход топлива и стабильность холостого хода.

Ключевые датчики и их функции

Сенсорная сеть ECU включает следующие компоненты:

• Датчик массового расхода воздуха (MAF): Измеряет объем и плотность всасываемого воздуха для расчета нагрузки на двигатель.
• Датчик положения дроссельной заслонки (TPS): Фиксирует угол открытия дросселя, влияя на ускорение и режим холостого хода.
• Датчики температуры (охлаждающей жидкости, впускного воздуха): Корректируют смесь и зажигание при прогреве.
• Датчик детонации: Определяет вибрации от преждевременного воспламенения, оперативно корректируя УОЗ.
• Кислородные датчики (O2): Контролируют содержание кислорода в выхлопе для поддержания стехиометрии (λ≈1).
• Датчик положения коленвала (CKP): Синхронизирует впрыск и зажигание с оборотами двигателя.

Диагностика неисправностей выполняется через чтение кодов ошибок OBD-II. Распространенные проблемы включают:

1. Загрязнение MAF, приводящее к "плавающим" оборотам и повышенному расходу топлива.
2. Износ TPS, вызывающий рывки при разгоне и нестабильный холостой ход.
3. Деградация кислородных датчиков, ухудшающая экологические показатели и экономичность.

Датчик	Симптомы неисправности	Метод проверки
MAF	Потеря мощности, черный дым из выхлопа	Анализ данных в реальном времени, замер параметров мультиметром
TPS	Резкие скачки оборотов, ошибка P0120-P0123	Проверка напряжения и плавности изменения сопротивления
Датчик O2	Увеличенный расход топлива, ошибки P0130-P0136	Осциллограф, тестирование отклика на обогащение/обеднение смеси

Для сохранения точности управления критически важна чистота контактов и целостность проводки. Окисление разъемов или повреждение экранировки проводов имитируют отказ датчиков. При замене компонентов используйте только оригинальные или сертифицированные аналоги – некорректные показания могут вызвать преждевременный износ катализатора и поршневой группы.

Система зажигания: Катушки и свечи зажигания

Двигатель 5VZ-FE использует систему прямого зажигания (DIS) с индивидуальными катушками, установленными непосредственно на каждой свече зажигания. Это исключает необходимость в высоковольтных проводах, повышает надежность и точность искрообразования. Каждая катушка генерирует высокое напряжение (до 30-40 кВ) исключительно для "своей" свечи по сигналу блока управления двигателем (ECU), синхронизируя момент искры с положением коленчатого вала.

Свечи зажигания в 5VZ-FE имеют резьбу M14×1.25 и длину юбки 19 мм (стандартный калильный номер для оригинальных деталей - DENSO K16TR11 или NGK BKR6EKPB). Ресурс свечей составляет 30-40 тысяч км, катушек - 100-150 тысяч км, но их состояние критично для стабильной работы: износ изоляторов свечей или трещины в корпусах катушек приводят к пропускам воспламенения, троению двигателя, повышению расхода топлива и увеличению токсичности выхлопа.

Обслуживание и диагностика

Признаки неисправности:

• Троение двигателя на холостом ходу и под нагрузкой
• Затрудненный пуск
• Провалы мощности и рывки при разгоне
• Повышенный расход топлива
• Индикатор Check Engine с кодами P0300-P0306 (пропуски зажигания)

Порядок замены свечей:

1. Снять пластиковый декоративный кожух двигателя.
2. Отсоединить разъемы питания катушек зажигания.
3. Выкрутить крепежные болты (10 мм) и аккуратно извлечь катушки из свечных колодцев.
4. Спецключом на 16 мм вывернуть свечи (момент затяжки 18-20 Н·м для новых).
5. Проверить состояние колодцев, очистить посадочные места.
6. Установить новые свечи с правильным зазором (1.0-1.1 мм), предварительно смазав резьбу графитовой смазкой.

Проверка катушек: Измерьте сопротивление первичной обмотки (0.3-1.0 Ом) и вторичной (8-16 кОм) мультиметром. Значительное отклонение указывает на неисправность. Также проводится тест на искру или замена катушек местами для выявления проблемного цилиндра.

Параметр	Свечи зажигания	Катушки зажигания
Оригинальные артикулы	DENSO K16TR11, NGK BKR6EKPB	90919-02239
Ресурс	30-40 тыс. км	100-150 тыс. км
Критичные неисправности	Эрозия электродов, нагар, повреждение изолятора	Трещины корпуса, пробой изоляции, обрыв обмоток
Тюнинг-опции	Иридиевые свечи (NGK BKR6EIX)	Производительные аналоги (Denso, Delphi)

Тюнинг: Установка иридиевых свечей (NGK BKR6EIX) улучшает стабильность искры на высоких оборотах. При форсировании мотора или установке ГБО рекомендуется применять катушки с усиленной изоляцией (например, Denso Performance). Важно избегать дешевых несертифицированных аналогов – они часто перегреваются и выходят из строя.

Выбор масла и фильтра для 5VZ-FE

Для двигателя 5VZ-FE рекомендована всесезонная синтетика или полусинтетика с вязкостью 5W-30 (основной стандарт по мануалу Toyota). Допустимы альтернативы: 10W-30 при умеренном климате или 0W-30 для экстремально низких температур. Критично соответствие стандартам API SL/SM/SN и ILSAC GF-4/GF-5 – масло должно обеспечивать защиту от износа высоконагруженных узлов (коренные/шатунные вкладыши, распредвалы). Объем заливки – 5.2 л с заменой фильтра.

Фильтр обязан иметь антидренажный клапан (предотвращает осушение ГБЦ после остановки) и перепускной клапан 1.4–1.8 бар (защита при холодном пуске или засорении). Оригинальный вариант – Toyota 90915-YZZD3. Качественные аналоги: Denso 150-2010, Tokyo Roki LX3A02 (OEM-поставщик), Mann Filter W914/2. Дешевые несертифицированные аналоги опасны обрывом шторки и низкой фильтрацией (менее 20 микрон).

Рекомендации по вязкости масла

Температура воздуха	Вязкость SAE
от -30°C до +40°C	5W-30 (оптимально)
от -20°C до +45°C	0W-30 / 10W-30
Постоянно выше +25°C	5W-40 / 10W-40 (для пробега 200 000+ км)

Проверенные бренды масел:

• Idemitsu Zepro 5W-30 (спецификация Toyota Genuine)
• Mobil 1 Advanced Fuel Economy 0W-30
• Toyota SAE 5W-30 Full Synthetic

Частые ошибки при выборе фильтра:

1. Игнорирование клапанов – приводит к масляному голоданию при запуске.
2. Покупка подделок – деформация корпуса и низкая фильтрующая способность.
3. Использование универсальных фильтров – несовпадение резьбы или уплотнителя.

Регламент замены масла и технических жидкостей

Моторное масло и фильтр – ключевой элемент обслуживания. Для 5VZ-FE рекомендовано минеральное или полусинтетическое масло класса вязкости 5W-30/10W-30 (при умеренном климате) по стандарту API SL/SM или выше. Полная замена проводится каждые 8 000–10 000 км или раз в 12 месяцев, в тяжелых условиях (пыль, буксировка, короткие поездки) интервал сокращается до 5 000–7 000 км. Объем свежего масла – 5,2 л (с заменой фильтра), при смене фильтра типа "глубокой очистки" – до 5,5 л.

Охлаждающая жидкость (ТОСОЛ Super Long Life или аналог с фосфатными/силикатными присадками) меняется полностью каждые 2–3 года или 100 000 км. Требуемый объем системы – 10,8 л (с учетом радиатора и рубашки двигателя). Антифриз разбавляется дистиллированной водой в пропорции 1:1 для защиты до -35°C. При замене обязательна прокачка системы для удаления воздушных пробок.

Периодичность замены других жидкостей

• Трансмиссионное масло (МКПП/АКПП): Каждые 40 000–60 000 км. Для АКПП (Aisin A340) – Toyota Type T-IV (4,2 л), для МКПП – GL-4/GL-5 75W-90 (3,1 л).
• Жидкость ГУР: Dexron II/III. Проверка уровня ежемесячно, полная замена – каждые 80 000 км (объем системы 1,1 л).
• Тормозная жидкость: DOT 3 или DOT 4. Замена – раз в 2 года (гигроскопичность), объем прокачки – ~1 л.

Жидкость	Тип	Объем	Интервал замены
Моторное масло	5W-30 API SL/SM	5,2 л	8 000–10 000 км
Охлаждающая жидкость	Фосфатный/силикатный антифриз	10,8 л	100 000 км
Масло АКПП	Toyota Type T-IV	4,2 л	40 000–60 000 км

Критические нюансы: При замене масла сливная пробка поддона затягивается с моментом 40 Н∙м, фильтр – ручной затяжкой + ¾ оборота после контакта уплотнения. Для охлаждающей жидкости обязателен прогрев двигателя перед сливом. Использование нерегламентированных жидкостей (особенно в ГУР или АКПП) приводит к ускоренному износу насосов и фрикционов.

Регламент замены ремня ГРМ и роликов двигателя 5VZ-FE

Замена ремня ГРМ на двигателе 5VZ-FE является обязательной плановой процедурой. Несвоевременное обслуживание приводит к обрыву ремня, что вызывает встречу клапанов с поршнями и капитальный ремонт силового агрегата. Используйте исключительно оригинальные комплекты Toyota или проверенные аналоги от Aisin, Gates, Bando.

Помимо ремня замене подлежат все натяжные и обводные ролики, а также сальник коленчатого вала. Игнорирование замены роликов повышает риск преждевременного износа нового ремня. Параллельно проверяют состояние помпы охлаждающей жидкости – ее замена на этом этапе экономит время и ресурсы.

Интервалы замены и процедура

Стандартный интервал обслуживания составляет 90 000 км или 6 лет (в зависимости от того, что наступает раньше). Для автомобилей, эксплуатирующихся в тяжелых условиях (частые пробки, экстремальные температуры, бездорожье), интервал сокращают до 60 000 км.

1. Демонтаж защитных кожухов ГРМ и приводных ремней
2. Фиксация положения коленвала и распредвалов (метки ВМТ 1 цилиндра)
3. Ослабление натяжителя и снятие старого ремня
4. Замена сальника коленвала и проверка помпы
5. Установка новых роликов (натяжного и обводного)
6. Монтаж нового ремня с точным совмещением меток
7. Регулировка натяжения (автоматическим натяжителем)
8. Прокрутка двигателя вручную на 2 оборота
9. Проверка совпадения меток после прокрутки
10. Сборка в обратном порядке

Критические ошибки:

• Смещение меток при установке
• Использование ударного инструмента на болтах роликов
• Неправильное натяжение (проверяется по отклонению ремня пальцем)
• Попадание масла на ремень

Компонент	Рекомендуемый OEM-номер Toyota
Комплект ремня ГРМ	13568-09070
Натяжной ролик	13503-62021
Обводной ролик	13505-62011
Сальник коленвала	90311-62001

Диагностика ошибок двигателя (коды неисправностей)

Система самодиагностики двигателя 5VZ-FE фиксирует отклонения в работе узлов и сохраняет соответствующие коды неисправностей в памяти ЭБУ. Для доступа к ним используется стандартный диагностический разъем OBD-II (расположен под рулевой колонкой), требующий подключения сканера или ручного метода считывания через мигание лампы Check Engine.

При отсутствии сканера коды считываются путем замыкания контактов TE1 и E1 в диагностическом разъеме. Лампа Check Engine начнет мигать: длинные вспышки (1.2 сек) обозначают десятки, короткие (0.4 сек) – единицы кода. Например, код 24: две длинные вспышки + четыре короткие. Нормальный режим отображается равномерным миганием без пауз.

Распространенные коды ошибок 5VZ-FE и их устранение

Код	Описание	Возможные причины
P0171/P0174	Бедная топливная смесь (банк 1/банк 2)	Утечки воздуха, неисправность ДМРВ, слабый топливный насос, засоренные форсунки
P0300	Случайные пропуски зажигания	Некачественное топливо, износ свечей/ВВ-проводов, низкая компрессия, проблемы с датчиком положения распредвала
P0401	Недостаточный поток EGR	Загрязнение клапана EGR или трубок, неисправность вакуумного клапана
P0441	Некорректный поток продувки адсорбера	Забитый сепаратор паров топлива, повреждение клапана продувки, трещины в шлангах
P1135	Неисправность нагревателя ДК1 (банк 1)	Обрыв цепи подогрева кислородного датчика, неисправность ДК

Важно: После устранения неисправности выполните сброс кодов одним из методов:

1. Отключение минусовой клеммы АКБ на 10 минут
2. Стирание ошибок через диагностический сканер
3. Извлечение предохранителя EFI на 30 секунд

При повторном появлении кода после сброса проведите углубленную проверку: измерение давления топлива, тест герметичности впуска, осмотр электрических соединений датчиков. Для точной диагностики сложных ошибок (особенно связанных с фазой ГРМ или балансировкой цилиндров) используйте осциллограф и сканер с функцией мониторинга параметров в реальном времени.

Проверка компрессии в цилиндрах двигателя 5VZ-FE

Проверка компрессии – критически важная диагностическая процедура для оценки состояния ЦПГ (цилиндропоршневой группы) и клапанов двигателя 5VZ-FE. Она измеряет максимальное давление, создаваемое в цилиндре в конце такта сжатия при прокрутке двигателя стартером. Значения компрессии и их равномерность по цилиндрам дают ключевую информацию о здоровье мотора.

Низкая или неравномерная компрессия напрямую влияет на мощность, экономичность, стабильность работы, запуск двигателя и токсичность выхлопа. Своевременная проверка помогает выявить износ или неисправности на ранней стадии, предотвращая более серьезные последствия и дорогостоящий ремонт.

Порядок выполнения проверки компрессии

Для получения достоверных результатов необходимо строго соблюдать последовательность действий:

1. Прогрев двигателя: Доведите мотор до рабочей температуры (около 80-90°C) и заглушите его. Тепловые зазоры клапанов и деталей ЦПГ в прогретом состоянии соответствуют рабочим.
2. Отключение систем:
   • Снимите разъемы с форсунок (fuel injector connectors), чтобы исключить подачу топлива в цилиндры во время проверки.
   • Отсоедините высоковольтные провода от катушек зажигания или сами катушки (в зависимости от года выпуска) и снимите все свечи зажигания. Это значительно облегчит прокрутку двигателя стартером.
3. Подготовка компрессометра: Убедитесь, что компрессометр (желательно с резьбовым наконечником, а не прижимным) соответствует размеру свечного отверстия (M14x1.25 для 5VZ-FE) и его обратный клапан исправен.
4. Отключение зажигания: Для дополнительной безопасности отключите разъем низкого напряжения с катушки зажигания или модуля зажигания, чтобы исключить возможность искрообразования.
5. Измерение:
   1. Плотно вверните (или надежно прижмите, если используется прижимной тип) наконечник компрессометра в свечное отверстие первого цилиндра.
   2. Попросите помощника нажать педаль акселератора "в пол" (для полного открытия дроссельной заслонки и обеспечения максимального притока воздуха) и прокрутить двигатель стартером в течение 5-7 секунд, или до момента, когда показания на шкале компрессометра перестанут расти.
   3. Зафиксируйте максимальное достигнутое значение давления.
   4. Сбросьте показания компрессометра (нажав кнопку сброса или стравив воздух через клапан).
   5. Повторите пункты 5.1-5.4 для всех оставшихся цилиндров двигателя, соблюдая порядок работы цилиндров (1-2-3-4-5-6).

Нормы компрессии и анализ результатов

Для двигателя 5VZ-FE в исправном состоянии характерны следующие показатели:

• Абсолютное значение: Минимально допустимое давление в одном цилиндре – 9.8 кгс/см² (≈ 142 psi). Оптимальное значение для нового двигателя обычно находится в диапазоне 12.0 - 13.5 кгс/см² (≈ 174 - 196 psi).
• Равномерность: Разница в показаниях компрессии между любыми двумя цилиндрами не должна превышать 1.0 кгс/см² (≈ 14 psi).

Интерпретация результатов:

Результат проверки	Возможная причина
Компрессия во всех цилиндрах в норме и равномерна	Состояние ЦПГ и клапанов в норме.
Компрессия во всех цилиндрах ниже нормы, но равномерна	Общий износ поршневых колец и/или цилиндров.
Компрессия в одном или двух соседних цилиндрах значительно ниже	Прогар клапана, повреждение прокладки ГБЦ между этими цилиндрами, залегание колец в этих цилиндрах.
Компрессия равна нулю в одном цилиндре	Серьезное повреждение: облом клапана, прогар поршня, большая трещина в ГБЦ.
Компрессия низкая после добавления масла*	Проблемы с клапанами или их механизмом (трещина седла, износ кулачка распредда, зазор клапанов).
Компрессия повысилась после добавления масла*	Износ ЦПГ (поршневых колец, зеркала цилиндра).

* "Масляная проба": Если компрессия в цилиндре низкая, влейте в него через свечное отверстие ~5 мл моторного масла и повторите замер. Масло временно уплотнит зазоры в ЦПГ.

Полученные данные являются основой для принятия решения о необходимости и объеме дальнейшего ремонта двигателя 5VZ-FE, будь то регулировка клапанов, замена прокладки ГБЦ или капитальный ремонт.

Проверка состояния масла и системы смазки

Регулярный контроль уровня и качества моторного масла критичен для ресурса 5VZ-FE. Используйте только щуп с желтой рукояткой, расположенный ближе к переднему бамперу. Двигатель должен быть прогрет до рабочей температуры и заглушен не менее чем за 5 минут до замера для стекания масла в поддон.

Обращайте внимание не только на объем, но и на визуальные характеристики масла. Идеальное состояние – прозрачная жидкость коричневого или янтарного оттенка без металлической взвеси. Наличие молочного оттенка сигнализирует о попадании антифриза, а черный цвет и густая консистенция указывают на необходимость замены.

Ключевые аспекты диагностики

Алгоритм проверки уровня:

1. Установите автомобиль на ровную поверхность
2. Извлеките щуп, протрите его чистой ветошью
3. Погрузите щуп до упора в трубку и извлеките повторно
4. Оцените уровень между метками L и F

Контроль давления масла:

• При запуске холодного двигателя давление должно достигать 4.5-5.5 кгс/см²
• На прогретом моторе на холостом ходу – не ниже 1.0 кгс/см²
• При 3000 об/мин – минимум 3.5 кгс/см²

Параметр	Норма для 5VZ-FE	Критичное отклонение
Уровень масла	Между отметками MIN/MAX	Ниже MIN или выше MAX
Расход масла	до 0.5 л/1000 км	Более 1 л/1000 км
Давление (прогретый мотор)	1.0-4.5 кгс/см²	Менее 0.8 кгс/см²

Диагностика неисправностей: Падение давления сопровождается загоранием контрольной лампы на приборной панели. Основные причины включают износ масляного насоса, засорение маслоприемника, критичный износ вкладышей коленвала или разжижение масла топливом. При появлении стука гидрокомпенсаторов на холодную проверьте состояние масляного фильтра и вязкость смазочного материала.

Топливный насос: Тестирование и замена

Проверка топливного насоса на двигателе 5VZ-FE начинается с измерения давления в топливной рампе. Подключите манометр к сервисному штуцеру на рампе (обычно под защитным колпачком) при работающем двигателе. Нормальное давление для 5VZ-FE составляет 38-44 psi (2.6-3.0 кгс/см²) на холостом ходу. Падение ниже 30 psi или отсутствие роста при резком открытии дросселя указывает на неисправность насоса, регулятора давления или засорение фильтра.

Дополнительно проверьте цепь питания насоса. Убедитесь в наличии 12В на разъеме насоса при включенном зажигании (насос кратковременно активируется на 2-3 секунды). Используйте мультиметр для диагностики обрывов, коррозии контактов или неисправного реле. Слушайте характерный звук работы насоса при включении зажигания – отсутствие гудения подтверждает проблему.

Процедура замены топливного насоса

Работы выполняются при холодном двигателе и снятом минусовом клемме АКБ. Последовательность действий:

1. Снимите заднее сиденье для доступа к люку топливного бака.
2. Открутите крепежные болты и снимите металлическую/пластиковую крышку люка.
3. Отсоедините электрический разъем и топливные шланги (предварительно стравив остаточное давление через сервисный штуцер рампы).
4. Ослабьте стопорное кольцо модуля насоса специальным инструментом или аккуратными ударами молотка через пробойник.
5. Извлеките модуль насоса в сборе, соблюдая осторожность с поплавком датчика уровня топлива.

Сборка выполняется в обратном порядке с обязательной заменой:

• Сетчатого фильтра-стакана (устанавливается на всасывающий патрубок насоса)
• Уплотнительного кольца люка (при деформации или трещинах)

Важно: Перед запуском дважды включите зажигание на 5 секунд для заполнения системы топливом и проверьте соединения на отсутствие утечек.

Параметр	Спецификация для 5VZ-FE
Тип насоса	Электрический, погружной
Рабочее давление	38-44 psi (2.6-3.0 кгс/см²)
Производительность	~90 л/час
Рекомендуемая замена фильтра	Каждые 80 000 км

Неисправность форсунок: Признаки и чистка

Загрязнение или поломка форсунок 5VZ-FE напрямую влияет на качество топливно-воздушной смеси, провоцируя сбои в работе двигателя. Основные симптомы проявляются в неустойчивой работе, потере мощности и повышенном расходе топлива, особенно заметных на прогретом моторе.

Игнорирование этих признаков ведет к каталитическому нейтрализатору из-за переобогащения смеси и ускоренному износу поршневой группы. Своевременная диагностика (проверка сопротивления обмоток, тест производительности на стенде) и чистка критически важны для ресурса двигателя.

Характерные признаки неисправности

• Трудный запуск "на холодную" или "на горячую" – требуется длительная прокрутка стартером.
• Плавающие обороты холостого хода – стрелка тахометра хаотично меняет положение (от 500 до 1000 об/мин).
• Потеря тяги и реакции на педаль газа, особенно в диапазоне 1500-3000 об/мин.
• Рывки и провалы при равномерном движении или разгоне.
• Увеличение расхода топлива на 15-25% без изменения стиля езды.
• Хлопки в выпускном тракте из-за догорания смеси в коллекторе.
• Запах бензина из выхлопа при работе на холостом ходу.

Методы чистки форсунок

1. Промывка в топливную рампу:
   • Подключение спецоборудования (например, Lavr) вместо штатного топливного фильтра.
   • Запуск двигателя на промывочной жидкости (15-30 минут).
   • Эффективно при умеренном загрязнении, не требует демонтажа.
2. Ультразвуковая ванна:
   • Демонтаж форсунок с двигателя.
   • Помещение в ванну с чистящим раствором под УЗ-воздействием.
   • Контроль производительности и герметичности на стенде до/после чистки.
   • Необходим при сильных отложениях или после длительной эксплуатации.

Важно: После чистки обязательна замена топливного фильтра и проверка давления в рампе (2.8-3.1 кгс/см² на 5VZ-FE). При механическом износе клапана или обрыве обмотки форсунка подлежит замене. Использование качественного бензина и регулярная промывка каждые 50-60 тыс. км предотвращают закоксовывание.

Диагностика и чистка регулятора холостого хода (РХХ)

Неисправность РХХ на 5VZ-FE проявляется плавающими оборотами холостого хода, самопроизвольной остановкой двигателя при сбросе газа, сложным запуском "на холодную" или аномально высокими/низкими оборотами. Дополнительные признаки включают рывки при движении на малой скорости и загорание чека двигателя с ошибками P0505 (Idle Control System Malfunction) или P0506 (Idle RPM Lower Than Expected).

Перед демонтажем РХХ выполните базовую проверку: убедитесь в отсутствии подсоса воздуха во впускном тракте, исправности ДПДЗ и ДМРВ, нормальном давлении топлива и отсутствии засора дроссельной заслонки. Отсоедините разъем регулятора при работающем двигателе – стабильность оборотов косвенно указывает на его неисправность.

Процедура чистки РХХ

1. Демонтаж: Снимите воздуховод, отключите разъем РХХ (расположен на корпусе дросселя). Выкрутите два крепежных болта (ключ на 10) и аккуратно извлеките регулятор вместе с уплотнительным кольцом.
2. Визуальный осмотр: Проверьте состояние конусной иглы – отсутствие сколов и деформаций. Убедитесь в целостности уплотнителя и отсутствии трещин на корпусе.
3. Чистка:
   • Обработайте иглу и внутренний канал в дроссельном узле очистителем карбюратора
   • Удалите нагар мягкой кистью без абразивного воздействия
   • Просушите компоненты сжатым воздухом (давление не выше 3 бар)
4. Проверка электрики: Тестером измерьте сопротивление обмоток РХХ между контактами:

   Контакты	Норма (Ом)
   B1-S1	18-24
   B2-S2	18-24
   B1-B2	∞ (обрыв)

5. Установка: Замените уплотнительное кольцо, смажьте его моторным маслом. Закрепите РХХ с моментом затяжки 7-10 Н∙м. Подключите разъем.

После установки выполните адаптацию холостого хода: запустите двигатель, дайте прогреться до рабочей температуры, на 10 секунд включите фары и кондиционер. Заглушите мотор на 30 секунд, затем запустите снова и проверьте стабильность оборотов (650±50 об/мин).

Датчики Холла: Расположение и проверка

В двигателе 5VZ-FE датчики на основе эффекта Холла критичны для точного управления зажиганием и впрыском топлива. Основные компоненты – датчик положения коленчатого вала (CKP) и датчики положения распределительного вала (CMP). Их неисправность вызывает серьезные проблемы: от неустойчивого холостого хода до полной остановки мотора и ошибок ECM.

Отказ датчиков часто проявляется как внезапная потеря мощности, рывки при разгоне, затрудненный пуск или самопроизвольная остановка двигателя. Диагностика включает визуальный осмотр целостности проводки и разъемов, а также инструментальную проверку сигналов и сопротивления. Наиболее точные результаты дает осциллограф, но базовые тесты выполняются мультиметром.

Расположение датчиков

• Датчик коленвала (CKP): Установлен на крышке масляного насоса, напротив задающего диска коленчатого вала. Доступ – снизу двигателя, за шкивом коленвала.
• Датчики распредвала (CMP): По одному на каждой ГБЦ. Расположены возле передней части распредвалов (со стороны ремня ГРМ), рядом с шкивами. Левый (№1) и правый (№2) датчики симметричны.

Методы проверки

Этап 1: Предварительная диагностика

1. Считайте коды неисправностей OBD-II (P0335, P0340 и аналоги).
2. Осмотрите разъемы датчиков и проводку на предмет коррозии, повреждений, обрывов.
3. Проверьте наличие загрязнения металлической стружкой на чувствительном элементе датчика.

Этап 2: Проверка мультиметром

Параметр	CKP/CMP	Нормальные значения
Сопротивление питания	Между контактом +V (12В) и массой	≈ 500-1500 Ом (уточняйте в мануале)
Опорное напряжение	На контакте REF (при включенном зажигании)	5В ± 0.5В
Сигнал на выходе	На контакте SIG (при прокрутке стартером)	Колебания 0.3В - 5В (мультиметр в ACV)

Этап 3: Проверка осциллографом

1. Подключите щупы к сигнальному проводу датчика и массе.
2. Прокрутите двигатель стартером.
3. Анализируйте форму сигнала: исправный датчик генерирует четкие прямоугольные импульсы постоянной амплитуды (примерно 5В) без пропусков. Неисправность проявляется как отсутствие сигнала, искажение формы, плавающая амплитуда.

Важно: При замене соблюдайте момент затяжки (обычно 8-12 Н·м) и зазор между датчиком и задающим диском (0.3-1.1 мм). Используйте только оригинальные датчики Denso или проверенные аналоги для гарантии точности показаний.

Проверка и замена датчика положения коленвала (ДПКВ)

Неисправный ДПКВ на двигателе 5VZ-FE вызывает проблемы с запуском, пропуски зажигания или внезапную остановку мотора. Симптомы включают отсутствие искры и топливных импульсов, ошибки P0335/P0330 в памяти ЭБУ.

Перед проверкой убедитесь в отсутствии повреждений проводки и надежности контакта разъема датчика. Для диагностики потребуется мультиметр с режимом измерения сопротивления и переменного напряжения.

Методы диагностики

Проверка сопротивления:

• Отсоедините разъем датчика
• Измерьте сопротивление между контактами ДПКВ
• Норма для 5VZ-FE: 1.3-1.6 кОм (20°C)
• Отклонение более 10% требует замены

Проверка выходного сигнала:

1. Подключите щупы мультиметра к контактам ДПКВ (режим ACV)
2. Прокрутите двигатель стартером
3. Исправный датчик выдаст 0.2-1.5V переменного тока
4. Отсутствие сигнала подтверждает неисправность

Замена датчика

Необходимые материалы:

Ключ торцевой 10мм	Новый ДПКВ (оригинал 90919-02240)
Плоская отвертка	Чистая ветошь

Порядок работ:

1. Отсоедините минусовую клемму АКБ
2. Снимите защитный кожух ГРМ (при необходимости)
3. Отожмите фиксатор разъема ДПКВ и отсоедините колодку
4. Выкрутите крепежный болт (момент затяжки: 8-10 Н∙м)
5. Аккуратно извлеките датчик из посадочного отверстия
6. Очистите посадочное место от загрязнений
7. Установите новый датчик, совместив монтажный выступ
8. Затяните крепеж без перекоса корпуса
9. Подсоедините разъем и восстановите снятые элементы

После замены удалите ошибки из памяти ЭБУ сканером. Запустите двигатель – стабильные холостые обороты подтверждают правильность установки. Контролируйте отсутствие ошибок в течение 3-5 циклов запуска.

Замена прокладки клапанной крышки

Масляные подтёки на боках двигателя, запах горелой смазки или снижение уровня масла указывают на износ уплотнения. Своевременная замена предотвращает возгорание от контакта масла с выпускным коллектором и защищает от загрязнения свечных колодцев.

Подготовьте комплект прокладок клапанной крышки для 5VZ-FE, очиститель металла (бензин/спецсредство), герметик для углов (например, ThreeBond 1215), динамометрический ключ и набор головок. Требуется ветошь и защита для глаз.

Порядок работ

1. Отсоедините минусовую клемму АКБ, демонтируйте воздуховод и декоративную накладку двигателя для доступа
2. Выкрутите 8 болтов крепления крышки (10 мм головка), сохраняя порядок. Снимайте крепёж равномерно без перекоса
3. Аккуратно подденьте крышку пластиковым скребком, избегая царапин на привалочной плоскости ГБЦ
4. Удалите старую прокладку, обезжирьте канавку крышки и поверхность головки блока. Уберите остатки герметика
5. Установите новую прокладку в паз крышки, нанесите каплю герметика в местах прилегания к распредвалам (4 угла)
6. Поставьте крышку, вкрутите болты рукой до упора. Затягивайте крест-накрест с моментом 4.0 Н·м динамометрическим ключом
7. Соберите снятые компоненты, подключите АКБ. Запустите двигатель, проверьте отсутствие утечек через 10-15 минут работы

Критические ошибки: перетяжка болтов ведёт к деформации алюминиевой крышки, а неочищенные поверхности вызывают повторные протечки. Не используйте универсальные прокладки – только специфичные для 5VZ-FE с 1995 по 2004 год выпуска.

Примечание: на V-образном моторе процедура повторяется для обеих крышек. Рекомендуется одновременная замена свечных колпачков при наличии доступа.

Ремонт впускного коллектора: Удаление нагара

Нагар во впускном тракте 5VZ-FE образуется из-за картерных газов с частицами масла, сажи и топливных отложений. Особенно активно процесс происходит в системах с рециркуляцией отработавших газов (EGR). Со временем это приводит к сужению каналов и нарушению геометрии впуска.

Последствия загрязнения включают падение мощности, нестабильные холостые обороты, повышенный расход топлива и ошибки по датчику массового расхода воздуха. При критических отложениях возможен заклинивание клапана EGR или засорение форсунок.

Технология очистки

Необходимые материалы: очиститель карбюратора или специальный аэрозоль для впускных систем, металлические ёршики, ветошь без ворса, пластиковые скребки, растворитель для промывки масляных каналов. Обязательна забота о защите органов дыхания.

1. Демонтируйте коллектор: снимите дроссельный узел, открутите топливную рампу, отсоедините патрубки охлаждающей жидкости и вакуумные шланги
2. Визуально оцените степень загрязнения камер, каналов и заслонок. Проверьте состояние прокладок
3. Нанесите очиститель на внутренние поверхности, выдержите 15-20 минут для размягчения отложений
4. Механически удалите крупные пласты нагара пластиковым скребком
5. Обработайте труднодоступные участки ёршиками, смоченными в растворителе
6. Промойте все каналы струёй очистителя под давлением
7. Протрите внутренние полости чистой ветошью до полного удаления остатков
8. Проверьте герметичность клапана PCV и каналов рециркуляции

После монтажа замените воздушный фильтр и масло в двигателе. Критически важно очистить датчик массового расхода воздуха и дроссельную заслонку. При сильном износе маслосъемных колпачков процедура даст временный эффект – потребуется капитальный ремонт.

Способ очистки	Эффективность	Риски
Ручная механическая	Высокая	Повреждение алюминиевых поверхностей
Ультразвуковая ванна	Максимальная	Деформация пластиковых компонентов
Химическая промывка без демонтажа	Низкая	Загрязнение форсунок и катализатора

Диагностика и ремонт течей масла (сальники, прокладки)

Основные источники течей масла на 5VZ-FE связаны с естественным старением уплотнителей под воздействием температур и вибраций. Наиболее уязвимыми точками являются задний сальник коленвала, прокладка клапанной крышки и уплотнения распределительных валов. Масло также часто просачивается через прокладку поддона картера и датчики (например, датчик давления масла).

Первичная диагностика требует тщательной очистки двигателя от загрязнений с последующим контролем утечек при работе на холостом ходу и под нагрузкой. Использование УФ-красителя в моторном масле помогает точно локализовать микротечи. Важно проверять вентиляцию картера – забитая система повышает давление и провоцирует выдавливание сальников.

Ключевые этапы устранения течей

Замена сальников коленвала:

• Передний: Требует снятия шкива и ремня ГРМ. Используйте специнструмент для запрессовки, избегая перекоса.
• Задний: Необходим демонтаж коробки передач и маховика. Обязательна замена сальника первичного вала КПП одновременно.

Уплотнения ГБЦ и клапанных крышек:

1. Снимите катушки зажигания и крепеж крышек (момент затяжки 10 Н·м).
2. Удалите старую прокладку, очистите посадочные плоскости от остатков герметика.
3. Установите новые резиновые прокладки и сальники распредвалов (нанесите моторное масло на кромки).

Компонент	Тип уплотнения	Критичность замены
Прокладка поддона	Резина-металл	Высокая (требует подъема двигателя)
Сальник ТНВД	Резиновое кольцо	Средняя (течь топливо-масляной смеси)
Прокладка масляного фильтра	Алюминиевая шайба	Обязательна при каждой замене фильтра

Дополнительные рекомендации: При замене сальников распредвалов проверяйте состояние фазовращателей. Используйте оригинальные прокладки Toyota или аналоги качества OEM – дешевые аналоги быстро дубеют. После ремонта контролируйте уровень масла первые 500 км пробега.

Замена выпускного коллектора (против течи или трещин)

Выпускной коллектор двигателя 5VZ-FE подвержен растрескиванию из-за высоких термических нагрузок и коррозии, особенно в зоне соединения с головкой блока цилиндров. Течь выхлопных газов проявляется характерным шипящим звуком, снижением мощности двигателя, ошибками по датчикам кислорода и повышенным уровнем CO.

Замена требует демонтажа навесного оборудования в подкапотном пространстве и частичной разборки выпускной системы. Критически важно использовать новые уплотнительные прокладки и крепеж во избежание повторных протечек.

Последовательность работ

1. Отсоедините клеммы АКБ, демонтируйте воздушный фильтр и декоративную накладку двигателя
2. Снимите экран теплоизоляции коллектора, защитные кожухи проводов
3. Открутите гайки крепления приемной трубы к коллектору (обработайте проникающей смазкой за 2 часа до работ)
4. Отсоедините кислородные датчики, аккуратно уложив провода в сторону
5. Выкрутите болты крепления коллектора к ГБЦ (обязательно запомните позиции разной длины крепежа)
6. Снимите коллектор, очистите привалочные плоскости от остатков прокладки
7. Установите новый коллектор с оригинальной прокладкой Toyota (номер 17173-62020)

Затяжку болтов производите крестообразно динамометрическим ключом в три этапа:

Этап	Момент затяжки (Нм)
Предварительная	20
Основная	40
Контрольная	60

Важные нюансы: Перед установкой проверьте плоскостность коллектора линейкой (допуск не более 0.5 мм). При замене на 3-литровых версиях (1996+) используйте только коллекторы с маркировкой "5VZ", ранние модификации несовместимы. После запуска прогрейте двигатель до рабочей температуры и повторно проверьте момент затяжки.

Замена водяной помпы 5VZ-FE

Замена водяной помпы на двигателе 5VZ-FE выполняется при появлении признаков неисправности: течи антифриза в районе шкива помпы, посторонних шумов (скрежет, вой подшипника) или перегрева двигателя. Процедура требует демонтажа навесных агрегатов и ремня ГРМ, так как помпа приводится от него и расположена под крышкой механизма.

Периодичность замены регламентируется ремнем ГРМ – помпу меняют одновременно с ним каждые 90-100 тыс. км, даже если отсутствуют явные симптомы износа. Использование неоригинальных запчастей низкого качества часто приводит к преждевременному выходу помпы из строя и повторному разбору.

Необходимые материалы и инструменты

• Новая помпа с прокладкой (оригинальная Toyota 16100-0P010 или проверенный аналог)
• Охлаждающая жидкость Toyota Super Long Life Coolant (5,5 л)
• Комплект ремня ГРМ с роликами (рекомендуется менять при доступе)
• Прокладка крышки ГРМ
• Дистиллированная вода для промывки (при необходимости)
• Набор торцевых головок (10-19 мм), трещотка, динамометрический ключ
• Специальный съемник для демонтажа шкива коленвала (при наличии)
• Чистая ветошь, герметик для прокладок (только если указано производителем)

Последовательность работ

1. Слить охлаждающую жидкость через кран радиатора и пробку блока цилиндров.
2. Снять вентилятор охлаждения, кожух вентилятора и приводные ремни навесных агрегатов (генератора, ГУР, кондиционера).
3. Зафиксировать маховик через смотровое окно КПП, открутить болт крепления шкива коленвала (19 мм), снять шкив.
4. Демонтировать пластиковую крышку ГРМ, совместить метки на шестернях распредвалов и коленвала (ВМТ 1 цилиндра).
5. Ослабить натяжной ролик ремня ГРМ, снять ремень со шкивов. Открутить болты крепления натяжителя и кронштейнов.
6. Отсоединить патрубок системы охлаждения от помпы, выкрутить 7 болтов крепления корпуса помпы (10 мм).
7. Аккуратно снять помпу, очистить посадочную поверхность блока от остатков старой прокладки и герметика. Проверить плоскость прилегания.
8. Установить новую помпу с чистой прокладкой (без герметика, если не предусмотрено конструкцией). Затянуть болты крепления динамометрическим ключом в два этапа:
   1. Предварительная затяжка моментом 7 Н·м
   2. Окончательная затяжка 13 Н·м крестообразной схемой
9. Собрать узел в обратной последовательности: установить ремень ГРМ по меткам, отрегулировать натяжение, смонтировать шкив коленвала (момент затяжки болта 250 Н·м), навесное оборудование.
10. Заполнить систему охлаждения, удалить воздух через пробку на термостате. Прогреть двигатель до рабочей температуры, проверить герметичность соединений и уровень ОЖ.

Критические ошибки при замене

Ошибка	Последствие
Несовпадение меток ГРМ при установке ремня	Развал фаз, удар клапанов о поршни, разрушение двигателя
Использование герметика вместо прокладки	Закупорка каналов охлаждения, локальный перегрев блока
Неправильная затяжка болтов помпы	Деформация корпуса, течь антифриза, повреждение алюминиевого блока
Применение дешевых несертифицированных помп	Преждевременный износ подшипника, обрыв крыльчатки

После замены обязательна контрольная поездка с проверкой температуры на сканере (норма 87-93°C) и повторным осмотром на предмет течей в течение первых 200 км. При использовании неоригинальных компонентов ресурс помпы сокращается на 30-40%.

Промывка системы охлаждения двигателя 5VZ-FE

Регулярная промывка системы охлаждения критична для предотвращения перегрева, коррозии алюминиевых головок блока и засорения тонких каналов радиатора. Накопление накипи, ржавчины и продуктов разложения антифриза ухудшает теплоотвод, снижает эффективность работы термостата и повышает риск деформации ГБЦ.

Для 5VZ-FE особое внимание уделите совместимости промывочных составов с материалом уплотнений и алюминиевыми компонентами. Используйте только нейтральные или слабощелочные средства, исключающие агрессивное воздействие на старые резиновые патрубки и металлы.

Технология промывки системы охлаждения

Выполняйте работы на холодном двигателе в последовательности:

1. Слейте старую ОЖ через кран радиатора и пробку блока цилиндров (расположена под выпускным коллектором).
2. Залейте дистиллированную воду с промывочным составом (например, Hi-Gear HG9019 или Liqui Moly Kuhler-Reiniger).
3. Запустите мотор на 15-20 минут до открытия термостата (90-95°C), затем заглушите и полностью слейте жидкость.
4. Повторите цикл с чистой дистиллированной водой до появления прозрачного слива.
5. Заполните систему свежим антифризом Toyota Super Long Life (розовый) или аналогом стандарта JIS K2234.

Ключевые параметры при выборе расходных материалов:

Компонент	Требования для 5VZ-FE
Концентрат антифриза	Фосфатно-нитритный (японский стандарт), 50% раствор
Промывочная химия	pH 7-8.5, без кислот и абразивов
Вода для промывки	Дистиллированная/деминерализованная

Важные нюансы:

• При замене ОЖ удаляйте воздушные пробки через спускной клапан на патрубке дроссельного узла.
• Проверяйте состояние крышки расширительного бачка (давление открытия 1.1 бар).
• При сильном загрязнении демонтируйте термостат для механической очистки седла.

Ремонт ГБЦ: Шлифовка плоскости, замена направляющих

Шлифовка плоскости головки блока цилиндров – обязательная процедура после перегрева или длительной эксплуатации двигателя. Деформация поверхности приводит к прогару прокладки, утечке антифриза и смешиванию технических жидкостей. Контроль плоскости выполняется поверочной линейкой и щупами: допустимое отклонение не превышает 0.05 мм по всей длине.

Замена направляющих втулок клапанов необходима при увеличенном тепловом зазоре или повышенном расходе масла. Изношенные втулки вызывают стук, закоксовывание стержней клапанов и снижение компрессии. Используются оригинальные втулки Toyota 11101-62010 (внутренний Ø 7.0 мм) или усиленные аналоги с бронзографитовым наполнением.

Технология шлифовки плоскости ГБЦ:

1. Очистка поверхности от нагара и прокладочного материала химическими растворителями
2. Фрезерование на спецстанке с точностью 0.01 мм/300 мм
3. Контроль шероховатости (Ra ≤ 1.6 мкм) и отсутствия рисок
4. Уменьшение камеры сгорания компенсируется утолщённой прокладкой (1.2-1.4 мм вместо штатной 1.0 мм)

Процесс замены направляющих втулок:

• Выпрессовка старых втулок гидравлическим прессом с нагревом ГБЦ до 120°C
• Обработка посадочных мест развёрткой Ø12.000-12.018 мм
• Запрессовка новых втулок с натягом 0.05-0.07 мм
• Обработка отверстий втулок развёрткой Ø7.000-7.015 мм под клапаны

Критические параметры после ремонта:

Высота ГБЦ	118.8-119.0 мм
Зазор клапан-втулка	0.02-0.05 мм (впуск), 0.05-0.09 мм (выпуск)
Соосность седёл и втулок	≤ 0.03 мм

Капитальный ремонт двигателя: Расточка/гильзовка блока

Расточка блока цилиндров необходима при превышении допустимого износа стенок или наличии глубоких задиров, не устраняемых хонингованием. Процедура восстанавливает геометрию цилиндров и создает идеально гладкую поверхность для новых поршнейых колец. Точность обработки критична: отклонение от соосности или диаметра приводит к ускоренному износу, масложору и снижению компрессии.

Гильзовка применяется при критических повреждениях стенок (трещины, сколы) или после многократных расточек, когда толщина материала становится недостаточной. В блок 5VZ-FE устанавливаются "мокрые" или "сухие" чугунные/стальные гильзы, требующие прецизионной подгонки по посадочному месту. "Мокрые" гильзы контактируют с ОЖ, что улучшает теплоотвод, но повышает требования к герметичности.

Ключевые этапы работ

1. Дефектовка блока: Замер диаметра цилиндров в 6 точках, проверка зеркала на задиры, оценка толщины стенок ультразвуком.
2. Выбор ремонтного размера: Для 5VZ-FE доступны поршни ремонтных размеров +0,5 мм и +1,0 мм. Максимальный диаметр после расточки – 95,5 мм.
3. Обработка на станке: Расточка выполняется на координатно-расточном станке с фиксацией блока по постелям коленвала. Допуск диаметра – ±0,01 мм.
4. Хонингование: Создание сетки микрорисок под углом 50-60° для удержания масла. Шероховатость поверхности Ra 0,4-0,8 мкм.
5. Мойка и очистка: Удаление абразивной пыли после хонингования щетками и горячей водой под давлением.

Особенности гильзовки:

• Требуется снятие фланца: Установка гильз подразумевает проточку блока под бурт и посадочный пояс.
• Термообработка: Нагрев блока до 150-180°C перед запрессовкой охлажденных гильз (-70°C).
• Финишная обработка: Обязательное хонингование гильз после установки.

Параметр	Расточка	Гильзовка
Стоимость	15-25 тыс. руб.	40-60 тыс. руб.
Срок службы	150-200 тыс. км	Свыше 300 тыс. км
Риски	Перегрев при нарушении геометрии	Прорыв ОЖ при некачественной установке

После расточки или гильзовки обязательна химчистка масляных каналов блока и проверка плоскостей. При сборке 5VZ-FE используют новые болты ГБЦ с усилием затяжки 90 Нм + доворот на 90°.

Выбор поршней и колец при капремонте 5VZ-FE

Правильный подбор поршней и колец определяет ресурс и надежность двигателя после капремонта. Для 5VZ-FE критично соблюдение заводских допусков по размерам, весу и материалам, поскольку отклонения приводят к масложору, детонации или задирам цилиндров.

Основной критерий выбора – состояние блока цилиндров. При минимальном износе достаточно стандартных размеров (93,5 мм). Если стенки цилиндров повреждены, требуется расточка под ремонтные размеры: +0,5 мм или +1,0 мм. Все поршни в комплекте должны иметь идентичную массу (допуск ±2 грамма).

Ключевые параметры выбора

Рекомендуемые поршни:

• OEM Toyota – оптимальны для восстановления стоковых характеристик, имеют терморегулирующие вставки.
• Послеmarket (Mahle, NPR) – требуют проверки геометрии, часто требуют дополнительной обработки канавок под кольца.
• Тюнинговые (Wiseco, JE Pistons) – кованые алюминиевые сплавы для форсирования, снижают риск раскола при высоких нагрузках.

Поршневые кольца:

1. Верхнее компрессионное: хромомолибденовое покрытие (NPR, RIK) для устойчивости к температуре.
2. Второе компрессионное: коническая форма с канавками для снятия масла (оригинал Toyota 13041-62080).
3. Маслосъемное: трехкомпонентное с пружинным расширителем (толщина 2,0 мм).

Параметр	Стандарт	Ремонт +0.5 мм	Ремонт +1.0 мм
Диаметр поршня	93.480–93.490 мм	93.980–93.990 мм	94.480–94.490 мм
Зазор поршень-цилиндр	0.020–0.040 мм	Соответствует расточке блока
Зазор в замке колец (верхнее)	0.20–0.35 мм	Увеличивается пропорционально диаметру

Обязательные проверки: замер теплового зазора поршней "на холодную" щупом, контроль высоты компрессионной канавки (не более 0,1 мм износа), проверка соосности колец в цилиндре. Для тюнинга с наддувом выбирайте поршни с пониженной степенью сжатия (8.5:1 вместо стоковых 9.6:1).

Тюнинг впуска: Холодный впуск воздуха

Основная задача холодного впуска – подача максимально холодного воздуха в двигатель 5VZ-FE, так как плотность холодного воздуха выше. Повышенная плотность позволяет сжечь больше топливно-воздушной смеси за цикл, что напрямую влияет на мощность и крутящий момент. Стандартная система забора часто втягивает воздух из подкапотного пространства, нагретый радиатором и выпускным коллектором, что снижает эффективность наполнения цилиндров.

Конструктивно холодный впуск представляет собой систему воздуховодов и корпус фильтра, вынесенный в зону с более низкой температурой – обычно к крылу или переднему бамперу. Это обеспечивает прямой доступ к наружному потоку, минуя горячие участки моторного отсека. Ключевыми элементами становятся термостойкие трубы (алюминиевые, пластиковые или силиконовые) и производительный воздушный фильтр (хлопковый или поролоновый), заменяющий штатный бумажный.

Реализация и эффекты

Установка включает:

• Демонтаж штатного воздушного бокса и трубопроводов.
• Монтаж теплоизолированного канала, ведущего к точке забора вне подкапотного пространства (например, за решеткой радиатора).
• Установку фильтра нулевого сопротивления (нулевика) в новом корпусе.
• Герметизацию стыков для исключения подсоса горячего воздуха.

Ожидаемые эффекты:

Параметр	Эффект
Мощность	Прирост 3-7 л.с. (особенно заметен на высоких оборотах)
Отклик дросселя	Улучшение динамики разгона
Звук работы мотора	Более агрессивное "рычание" на впуске

Важно: Для 5VZ-FE критичен правильный подбор длины и диаметра труб. Слишком широкий канал снижает скорость потока, а короткий рукав может нарушить работу ДМРВ (если не используется альтернативная настройка ЭБУ). После установки рекомендуется проверить показания датчиков кислорода и массового расхода воздуха.

Тюнинг выпуска: Прямоток или спортивный катализатор

При модернизации выхлопной системы 5VZ-FE принципиальный выбор – между установкой прямоточного глушителя и спортивного катализатора. Оба варианта направлены на снижение сопротивления потоку газов, но отличаются конструкцией, влиянием на характеристики и легальность эксплуатации. Ключевой компромисс заключается в балансе прироста мощности, уровня шума и экологических норм.

Прямоток (straight pipe) полностью устраняет камеры резонансного глушения, обеспечивая максимально свободное истечение выхлопных газов. Спортивный катализатор сохраняет нейтрализатор, но с уменьшенным сопротивлением ячеистой структуры. Это определяет разницу в воздействии на экологические параметры, звуковое давление и характер изменения крутящего момента двигателя.

Сравнение решений

Прямоточная система:

• Преимущества: Максимальный прирост мощности (до 5-7% на высоких оборотах), низкая стоимость, простота конструкции.
• Недостатки: Резкий громкий звук (часто превышает санитарные нормы), отсутствие очистки газов, проблемы при прохождении техосмотра.

Спортивный катализатор:

• Преимущества: Соответствие экологическим стандартам (Евро-2/3), прирост мощности 3-4% по всему диапазону оборотов, "бархатистый" звук без дребезжания.
• Недостатки: Высокая стоимость (особенно керамические модели), меньший абсолютный прирост отдачи на пике оборотов.

Параметр	Прямоток	Спортивный катализатор
Прирост мощности	5-7% (высокие обороты)	3-4% (равномерный)
Уровень шума	90-110+ дБ	75-85 дБ
Экологичность	Не соответствует нормам	Соответствует Евро-2/3
Цена решения	Низкая	Высокая

Для 5VZ-FE оптимальным считается комбинированный подход: установка спортивного катализатора (200-300 ячеек/дюйм²) с магистралью увеличенного диаметра (60-63 мм) и резонатором прямого потока. Это обеспечивает сбалансированное повышение отдачи без критичного роста шума. Обязательна коррекция топливных карт после модернизации – штатный ECU не адаптирован к снижению противодавления.

Чип-тюнинг: Коррекция программного обеспечения ECU

Целью чип-тюнинга 5VZ-FE является оптимизация заводских параметров прошивки ECU для повышения мощности, крутящего момента, топливной экономичности или адаптации под доработанные узлы двигателя. Специалисты считывают оригинальную программу через диагностический разъем OBD-II или путем вскрытия блока управления, используя специализированное оборудование (программаторы, эмуляторы). Основное внимание уделяется коррекции топливных карт, угла опережения зажигания, режимов работы вентиляции картера и ограничений по оборотам.

Калибровки корректируются с учетом реальных условий эксплуатации, типа установленного оборудования (воздушный фильтр, выпускная система) и качества топлива. Важнейший аспект – сохранение надежности: исключаются критические нагрузки на ЦПГ, КШМ и трансмиссию. Для двигателей с пробегом обязательна предварительная диагностика состояния датчиков (ДМРВ, лямбда-зонды, ДПКВ) и герметичности впуска.

Ключевые направления модификации ПО

Оптимизация топливоподачи:

• Коррекция AFR (соотношение воздух/топливо) в зонах частичных и полных нагрузок
• Адаптация под установку холодного впуска или прямоточного выпуска
• Отключение системы EGR (при механическом демонтаже клапана)

Корректировка угла зажигания:

• Увеличение опережения в среднем диапазоне оборотов для роста крутящего момента
• Защита от детонации через точечное снижение УОЗ в критичных режимах

Дополнительные настройки:

1. Повышение отсечки оборотов (с 4800-5000 об/мин до 5200-5400 об/мин)
2. Коррекция работы VVT-i (фазы газораспределения)
3. Отключение катализатора и второголямбда-зонда (O2-sensor)
4. Настройка холостого хода при установке облегченного шкива коленвала

Параметр	Сток	После чип-тюнинга
Макс. мощность	190 л.с.	205-215 л.с.
Крутящий момент	298 Н·м	320-330 Н·м
Отсечка оборотов	4800-5000 об/мин	5200-5400 об/мин

Важно: Для сохранения ресурса двигателя после чип-тюнинга обязательны использование качественного топлива (АИ-95+) и сокращение межсервисных интервалов на 15-20%. Результаты сильно зависят от технического состояния конкретного мотора и квалификации настройщика.

Установка турбонаддува на 5VZ-FE

Для установки турбонаддува на 5VZ-FE требуется комплексная доработка штатных систем двигателя. На первом этапе подбирается турбокомпрессор с учетом целевой мощности: для умеренного тюнинга (до 350 л.с.) подойдут модели с горячей частью A/R 0.48-0.60 (например, Garrett GT30 или BorgWarner EFR 6258), для агрессивных сборок – крупные турбины с A/R 0.80+. Обязательна замена топливных форсунок на производительные аналоги (440-1000 cc/min), установка топливного насоса высокого давления (Walbro 255) и регулятора давления топлива.

Межохладитель (интеркулер) монтируется в передний бампер с минимальным изгибом патрубков для снижения потерь давления. Штатный выпускной коллектор заменяется на турбо-паук с фланцем под выбранную турбину, система смазки дополняется термоэкранированными маслопроводами и отдельным охладителем масла. Для управления впрыском и зажиганием используется программируемый ЭБУ (AEM, Haltech) с обязательной настройкой на стенде.

Ключевые компоненты системы

• Турбина: Рекомендуется двойной подшипник, водяное/масляное охлаждение
• Регулятор давления: Байпасный клапан (BOV) и вестгейт (WG) с пружиной под целевой буст
• Патрубки: Силиконовые армированные с термозащитными чехлами
• Даунпайп: Прямоточный диаметром 76+ мм с катализатором или без

Этапы сборки

1. Демонтаж впускного коллектора и выпускных манифельдов
2. Установка турбо-паука с предварительной разваркой стыков
3. Монтаж турбины с подключением масляных и охлаждающих магистралей
4. Интеграция интеркулера с переделкой впускного тракта
5. Установка форсунок и топливного насоса
6. Прокладка датчиков (ДД, ДДТ, лямбда-зонд)
7. Прошивка ЭБУ с базовыми настройками

Рекомендуемые параметры для надежности

Буст	0.5-0.8 бар (сток поршни)
Степень сжатия	9.0:1 (при замене поршней)
Топливо	АИ-98 + система water/meth
Температура выхлопа	<950°C (пиковая)

Важно: При давлении свыше 0.8 бар требуется замена поршней на кованые (JE, Wiseco) и шатунов (Eagle, Carillo). Штатная ГБЦ уплотняется медными прокладками ARP толщиной 1.2-1.8 мм, головки стягиваются шпильками. Для стабильной работы маслосистемы увеличивается объем картера (установка accusump) и используется синтетическое масло 5W-50.

Финишная калибровка ЭБУ проводится на диностенде с контролем детонации и AFR (11.5-12.0 под нагрузкой). Обязательна доработка трансмиссии: для механической КПП – усиление сцепления (кевлар/керамика), для автомата – установка пакета повышенного трения и дополнительного радиатора охлаждения ATF.

Установка механического нагнетателя на 5VZ-FE

Установка механического нагнетателя (supercharger) на атмосферный 3.4-литровый двигатель 5VZ-FE – радикальный метод повышения мощности. Основное преимущество перед турбонаддувом – отсутствие турбоямы и линейная отдача благодаря прямой механической связи с коленвалом через ремень. Для 5VZ-FE чаще всего применяют нагнетатели типа Roots или винтовые (например, TRD Supercharger от Toyota или аналоги от Magnusson).

Комплект должен включать: сам нагнетатель с интеркулером (или без), крепежные кронштейны, новый впускной коллектор/переходные пластины, усиленный ремень привода, форсунки повышенной производительности, топливный регулятор и прошивку ЭБУ. Обязательна замена штатных чугунных поршневых колец на усиленные кованые для предотвращения задиров цилиндров при росте давления наддува (обычно до 0.4-0.6 бар).

Ключевые этапы и особенности монтажа

1. Демонтаж штатных компонентов: Снятие впускного коллектора, воздушного фильтра, генератора и кронштейнов навесного оборудования.
2. Подготовка ГБЦ: Установка заглушек в каналы EGR (система рециркуляции выхлопных газов часто удаляется), проверка герметичности клапанов.
3. Монтаж нагнетателя: Крепление основного кронштейна к блоку цилиндров, совмещение шкивов нагнетателя и коленвала, натяжение ремня специнструментом.
4. Топливная система: Замена форсунок на производительность 280-350cc, установка топливного насоса высокого давления (255 л/ч), регулятора давления "rising rate".
5. Электроника: Прошивка заводского ЭБУ калибровкой под наддув (коррекция угла зажигания, топливных карт) или установка piggyback-контроллера (AEM FIC).

Обязательные доработки двигателя:

• Поршни и кольца: Кованые поршни (Wiseco, JE Pistons) с низкотемпературными кольцами для снижения риска детонации.
• Охлаждение: Усиленный радиатор, термостат пониженного открытия (68°C), интеркулер air-to-air для снижения температуры впуска.
• Система смазки: Масляный радиатор, переход на синтетику 5W-50, доработка масляного насоса.

Параметр	Сток 5VZ-FE	С нагнетателем
Мощность	190 л.с.	270-320 л.с.
Крутящий момент	298 Н·м	380-450 Н·м
Давление наддува	N/A	0.4-0.6 бар
Рекомендуемое октановое число	92	98+

Критически важна профессиональная настройка ЭБУ на диностенде для предотвращения детонации. Ресурс двигателя после грамотного тюнинга сокращается на 20-30%, обязателен жесткий контроль температур и интервалов ТО (масло каждые 5000 км).

Повышение степени сжатия: Поршни и расточка ГБЦ

Повышение степени сжатия (СЖ) – ключевой метод увеличения мощности и эффективности 5VZ-FE. Это достигается уменьшением объема камеры сгорания или увеличением рабочего объема цилиндров, что приводит к росту давления в конце такта сжатия и более интенсивному сгоранию топливовоздушной смеси. Основные способы для атмосферных версий двигателя включают установку высококомпрессионных поршней и расточку головки блока цилиндров (ГБЦ), каждый из которых имеет свои особенности и требования.

Повышение СЖ требует комплексного подхода из-за риска детонации. Необходимо использовать высокооктановое топливо (АИ-98+), корректировать угол опережения зажигания и настройки топливоподачи через чип-тюнинг ЭБУ. Игнорирование этих аспектов приведет к разрушительной детонации, повреждению поршней, колец и шатунно-поршневой группы. Тщательный расчет итоговой СЖ и контроль качества работ критически важны.

Способы повышения степени сжатия

Установка высококомпрессионных поршней:

• Конструкция: Поршни имеют выпуклую или специфическую форму днища, уменьшающую объем камеры сгорания при ВМТ. Материал – усиленный алюминиевый сплав.
• Варианты: Серийные (от других моторов Toyota) или кованые (для тюнинга). Пример: поршни от 2JZ-GE или кастомные изделия (СЖ ~11.0:1-12.0:1).
• Требования: Обязательная балансировка коленвала с шатунами, проверка зазоров в цилиндрах, замена маслосъемных колец.

Расточка плоскости ГБЦ:

• Суть метода: Снятие минимального слоя металла (обычно 0.2-1.0 мм) с привалочной плоскости ГБЦ к блоку цилиндров. Это сокращает объем камеры сгорания.
• Особенности:
  • Требует высокой точности оборудования для сохранения плоскостности.
  • Уменьшает клиренс между клапанами и поршнями – обязательна проверка и, возможно, доработка поршней (вырезы).
  • Максимально допустимый слой ограничен конструкцией ГБЦ (риск "прожига" камеры).

Метод	Прирост СЖ	Сложность	Риски	Совместимость с турбо
Поршни	Высокий (1.5-2.0 пункта)	Очень высокая (разборка ДВС)	Детонация при ошибках настройки	Низкая (только спец.турбо-поршни)
Расточка ГБЦ	Умеренный (0.3-0.8 пункта)	Средняя	Зависание клапанов, перегрев	Ограниченная (только малый съем металла)

Комбинирование методов: Расточка ГБЦ + поршни дают максимальный эффект (СЖ до 12.5:1), но требуют особо тщательного расчета и последующей обкатки. Обязательны:

1. Проверка фаз ГРМ и зазоров клапанов.
2. Контроль компрессии и герметичности камеры после сборки.
3. Диагностика на стенде для корректировки ЭБУ.

Список источников

Для подготовки статьи о двигателе 5VZ-FE использовались техническая документация производителя, специализированные руководства по ремонту, отраслевые исследования и практический опыт автомобильных инженеров. Акцент делался на проверенные данные, касающиеся конструкции, типовых неисправностей и модификаций силового агрегата.

Дополнительно анализировались экспертные обзоры, тематические публикации в автомобильных СМИ и актуальные обсуждения в профессиональных сообществах. Это позволило систематизировать сведения о ресурсе узла, особенностях эксплуатации и современных тюнинговых решениях для данной модели двигателя.

Основные категории материалов

• Официальное руководство Toyota по ремонту двигателей серии VZ
• Фактические данные испытаний моторов 5VZ-FE из отчетов инженерного департамента Toyota
• Технические бюллетени TSB (Toyota Technical Service Bulletins)
• Монографии: "Toyota Engines 1990-2020" (издательство RepairManual Inc.)
• Специализированные журналы: «4WD Custom», «Engine Building Masterclass»
• Протоколы стендовых тестов турбокит от Garrett и BorgWarner
• Методические материалы учебного центра Toyota Technical Education Network
• Инженерный анализ систем впрыска и ГРМ от AERA (Automotive Engine Rebuilders Association)

Видео: Toyota 1SZ FE сборка блока двигателя


• Тюнинг Хаммера Н2 - Детали и Фото

• Рейлинги на Ниву Шевроле - нужны ли они?

• Гофра глушителя - что это и ее особенности
