Бензиновый силовой агрегат G4KE – современный представитель гаммы двигателей Hyundai-Kia, разработанный с акцентом на эффективность и надежность.

Этот четырехцилиндровый мотор с турбонаддувом занял свое место под капотами популярных кроссоверов и седанов корейского автопрома.

В данной статье подробно рассматриваются конструктивные особенности G4KE, его ключевые технические параметры и эксплуатационные возможности.

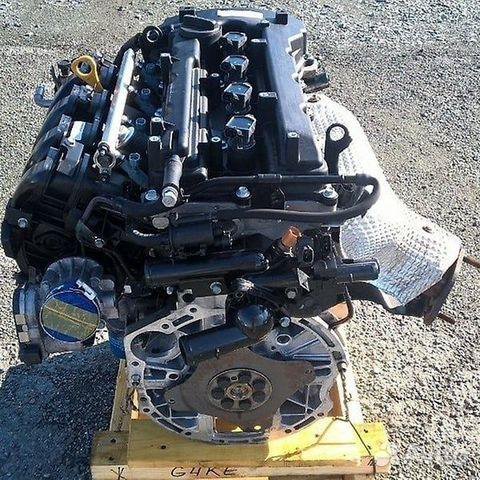

Общее описание и конструктивное семейство

Двигатель G4KE – бензиновый силовой агрегат производства Hyundai/Kia, принадлежащий к серии "Theta II". Представляет собой 4-цилиндровый рядный мотор с непосредственным впрыском топлива (GDI) и двойной системой изменения фаз газораспределения (Dual CVVT). Конструктивно спроектирован для поперечной установки в передне- и полноприводных платформах.

Агрегат входит в единое конструктивное семейство Theta II, объединяющее двигатели объемом от 2.0 л до 2.4 л с унифицированной архитектурой. Общими элементами являются алюминиевый блок цилиндров с чугунными гильзами, 16-клапанная ГБЦ с цепным приводом DOHC, интегрированный впускной коллектор и электронная дроссельная заслонка. Отличия от других модификаций (например, G4KA 2.0 л или G4KJ 2.4 л) заключаются в рабочем объеме и деталях поршневой группы.

Ключевые особенности семейства Theta II

Алюминиевый блок цилиндров с плазмовым напылением на стенки гильз
Система охлаждения с двумя отдельными контурами для ГБЦ и блока
Масляный насос с переменной производительностью (изменяемые лопасти)
Двухмассовый маховик для гашения крутильных колебаний

Обозначение	Объем	Мощность (G4KE)
G4KD	2.0 л турбо	-
G4KE	2.4 л атмо	188-197 л.с.
G4KJ	2.4 л GDI	178-201 л.с.

Материалы блока цилиндров и особенности изготовления

Блок цилиндров двигателя G4KE выполнен из высокопрочного алюминиевого сплава с добавлением кремния, что обеспечивает оптимальное сочетание малого веса и необходимой жесткости конструкции. Применение алюминия способствует снижению общей массы силового агрегата при сохранении прочностных характеристик, критичных для работы под высокими тепловыми и механическими нагрузками.

Особое внимание уделяется технологии литья под высоким давлением (HPDC), позволяющей добиться сложной геометрии внутренних каналов системы охлаждения и масляных магистралей. Для повышения износостойкости цилиндров применяется процесс гильзования либо использование технологии плазменного напыления (Plasma Transferred Wire Arc) на алюминиевую основу, формирующего тонкий износостойкий слой на стенках.

Ключевые этапы производства

Точное литье алюминиевого сплава в вакуумированные формы для минимизации пор
Механическая обработка постелей коленвала и распредвалов на ЧПУ-станках
Фрезерование плоскости разъема с БЦ и сверление крепежных отверстий
Нанесение композитного покрытия на стенки цилиндров (Nikasil или аналоги)
Хонингование цилиндров для создания микрорельефа, удерживающего масло
Гидравлическое тестирование водяной рубашки на герметичность под давлением

Параметр	Технология/Материал
Базовая конструкция	Литая алюминиевая с открытой нижней частью
Упрочнение цилиндров	Плазменное напыление железо-углеродного состава
Точность обработки	Допуск ±0.01 мм на диаметр цилиндра
Термообработка	Искусственное старение для снятия литейных напряжений

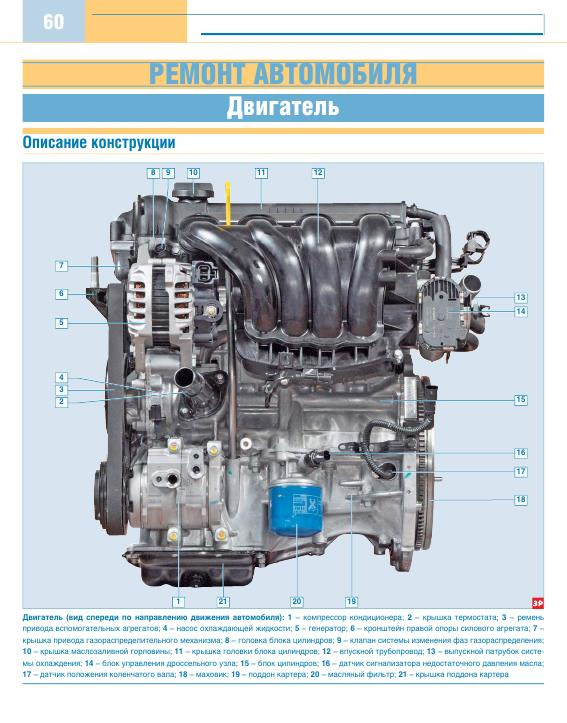

Компоновка цилиндров и габаритные размеры

Двигатель G4KE имеет рядную компоновку четырёх цилиндров, расположенных вертикально в едином блоке. Такая схема обеспечивает компактность в продольном направлении и упрощает балансировку механизмов. Цилиндры пронумерованы от шкивов вспомогательных агрегатов (№1) к маховику (№4) с межцентровым расстоянием 96 мм, что создаёт жёсткую конструкцию блока цилиндров и снижает вибрации.

Габаритные размеры двигателя оптимизированы для поперечной установки в моторном отсеке. Длина силового агрегата (без учёта навесного оборудования) составляет 550-570 мм, ширина по выпускному коллектору – 650-670 мм, высота от поддона картера до крышки клапанов – 620-640 мм. Компактная высота достигнута за счёт применения укороченных шатунов и оптимизированной ГБЦ.

Ключевые размеры и параметры

Межосевое расстояние цилиндров	96 мм
Диаметр цилиндра	88 мм
Ход поршня	97 мм
Сухая масса (примерная)	132-136 кг

Особенности компоновки:

Смещённые колена коленвала под углом 180° для снижения инерционных сил
Цепной привод ГРМ с левой стороны блока (по ходу движения)
Наклон двигателя вперёд на 15° для снижения центра тяжести
Интегрированный масляный картер с усиленными рёбрами жёсткости

Специфика работы двухрежимной системы изменения фаз CVVT

Двухрежимная система CVVT в двигателе G4KE обеспечивает динамическое управление фазами газораспределения за счет поворота распределительных валов относительно звездочек привода. Она использует давление моторного масла и управляется электрогидравлическим клапаном, получающим команды от ЭБУ. Система адаптирует работу клапанов к нагрузке и оборотам двигателя, переключаясь между двумя оптимизированными режимами для достижения максимальной эффективности.

Основное отличие от стандартных систем CVVT заключается в алгоритме управления: вместо плавного изменения угла в широком диапазоне, двухрежимная версия фиксирует фазы в двух ключевых точках. Это позволяет упростить конструкцию и повысить точность работы на наиболее критичных режимах. Переключение между режимами происходит мгновенно при достижении пороговых значений оборотов или нагрузки.

Принципы работы режимов

Режим низких/средних оборотов (до ~3500 об/мин):
Угол опережения впускных клапанов увеличивается для раннего закрытия. Это создает эффект внутренней рециркуляции EGR: часть выхлопных газов задерживается в цилиндре, снижая температуру сгорания. Результат: повышение крутящего момента на низах, стабильный холостой ход и сокращение выбросов NO_x.
Режим высоких оборотов (свыше ~3500 об/мин):
Угол запаздывания впускных клапанов обеспечивает позднее закрытие. Увеличивается время наполнения цилиндров воздушно-топливной смесью на такте впуска. Результат: максимальное наполнение цилиндров, рост мощности и улучшенная продувка камеры сгорания.

Параметр	Низкие обороты	Высокие обороты
Управление фазой	Опережение закрытия впускных клапанов	Запаздывание закрытия впускных клапанов
Ключевой эффект	Внутренняя EGR, рост крутящего момента	Улучшение наполнения цилиндров
Влияние на характеристики	+ экономичность, - выбросы	+ мощность, + отзывчивость

Гидравлический исполнительный механизм интегрирован в шкив распредвала и содержит ротор с лопастями, соединенный с валом. При подаче масла в полости опережения или запаздывания ротор проворачивается, изменяя угол. ЭБУ анализирует данные датчиков (коленвала, распредвала, расходомера воздуха), вычисляя оптимальный момент переключения режимов для текущих условий движения.

Устройство и принцип работы фазовращателей на впуске и выпуске

Фазовращатели G4KE – это гидромеханические системы, интегрированные в приводы распределительных валов. Каждый состоит из ротора, жестко соединённого с валом, и корпуса (статора), приводимого цепью ГРМ. Между ними расположены полости, заполняемые моторным маслом под давлением через управляющий клапан. Перемещение ротора относительно статора обеспечивается изменением объёма масла в камерах под действием давления.

Управление осуществляется электронным блоком (ECU) через соленоиды, регулирующие подачу масла. ECU анализирует данные датчиков (обороты коленвала, нагрузка, температура) и смещает фазы для оптимизации процесса газообмена. Впускной фазовращатель изменяет момент открытия/закрытия впускных клапанов, выпускной – корректирует перекрытие клапанов и время выпуска.

Принцип работы фазовращателей

Режимы работы:

Опережение: Масло подаётся в переднюю полость, ротор проворачивается относительно цепи, открывая клапаны раньше.
Запаздывание: Масло направляется в заднюю полость, вращение ротора замедляется, закрывая клапаны позже.
Удержание: Соленоид перекрывает каналы, фиксируя текущее положение фаз.

Эффекты регулировки:

Система	Низкие обороты/нагрузка	Высокие обороты/нагрузка
Впуск	Запаздывание для стабильного ХХ и снижения насосных потерь	Опережение для увеличения наполнения цилиндров
Выпуск	Минимальное перекрытие клапанов для чистоты выхлопа	Увеличенное перекрытие для эффекта продувки и EGR

Совместная работа систем CVVT на впуске и выпуске обеспечивает:

Повышение крутящего момента на низких оборотах.
Максимальную мощность на высоких оборотах.
Снижение расхода топлива и токсичности выхлопа.
Стабильную работу двигателя во всех режимах.

Схема и компоненты непосредственного впрыска топлива (GDI)

Система непосредственного впрыска топлива (GDI) в двигателе G4KE обеспечивает подачу бензина напрямую в камеры сгорания цилиндров под высоким давлением. Это кардинально отличается от традиционных систем распределенного впрыска, где форсунки расположены во впускном коллекторе. Ключевое преимущество GDI – точное дозирование топлива и оптимизация процесса смесеобразования.

Основная цель такой конструкции – повышение эффективности сгорания, что достигается возможностью реализации нескольких режимов работы: гомогенного (равномерная смесь), стехиометрического (идеальное соотношение топлива и воздуха для катализатора) и послойного (обедненная смесь у стенок, обогащенная у свечи). Для этого система использует сложный комплекс компонентов, работающих синхронно под управлением ЭБУ двигателя.

Ключевые компоненты системы GDI

Топливный насос высокого давления (ТНВД): Плунжерный насос, приводимый распредвалом. Создает давление до 150-200 бар, необходимое для распыла топлива непосредственно в цилиндр.
Инжекторные форсунки: Электромагнитные или пьезоэлектрические форсунки с многоструйными распылителями. Устанавливаются в ГБЦ, впрыскивают топливо под углом к поршню для формирования оптимального топливного облака.
Датчик давления в топливной рампе: Контролирует давление в общей магистрали (топливной рампе) и передает данные ЭБУ для коррекции работы ТНВД.
Регулятор давления топлива: Поддерживает заданное давление в рампе, сбрасывая излишки топлива обратно в бак через клапан сброса.
Топливная рампа (аккумулятор): Общая магистраль для распределения топлива под высоким давлением ко всем форсункам, гасящая пульсации от насоса.

Компонент	Функция	Рабочие параметры
ТНВД	Нагнетание топлива	Давление: 50-200 бар
Форсунка GDI	Точный впрыск в цилиндр	Диаметр факела: 5-25 мкм, Угол распыла: 70-120°
Датчик давления	Мониторинг давления	Диапазон: 0-250 бар

Синхронизация работы форсунок с тактами двигателя (впуск, сжатие) позволяет ЭБУ гибко управлять моментом и длительностью впрыска. Например, при послойном смесеобразовании топливо подается в конце такта сжатия, формируя облако у свечи зажигания. Для стабильной работы GDI критически важна чистота топлива – малейшие абразивные частицы повреждают прецизионные пары ТНВД и распылители форсунок.

Параметры давления топливной системы (в бар)

Давление в топливной системе двигателя G4KE создается электрическим топливным насосом погружного типа, расположенным в топливном баке. Оно регулируется вакуумным регулятором давления на топливной рампе, который компенсирует изменение нагрузки на двигатель за счет связи с впускным коллектором.

Стабильное давление критично для корректной работы системы непосредственного впрыска GDI (Gasoline Direct Injection). Отклонения от нормы приводят к нарушениям смесеобразования, потере мощности, детонации или повышенному расходу топлива. Контроль осуществляется через диагностический штуцер на рампе.

Режим работы	Диапазон давления (бар)
Предварительное (при включении зажигания)	3.8 - 4.0
Холостой ход	3.5 - 3.8
Под нагрузкой	3.8 - 4.5
Максимальное (пиковое)	до 5.0*

*При экстремальных нагрузках с кратковременным повышением

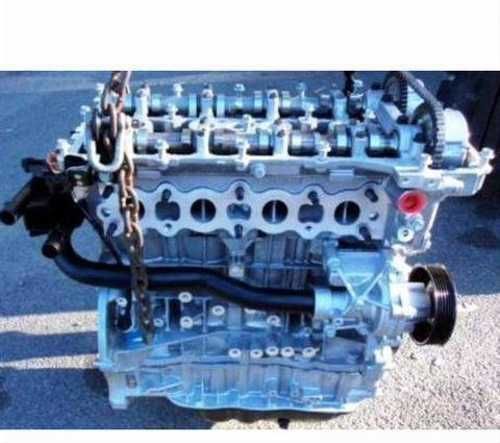

Тип и регулировка газораспределительного механизма

Газораспределительный механизм (ГРМ) двигателя G4KE относится к типу DOHC (Double Overhead Camshaft) с верхним расположением двух распределительных валов. Привод распредвалов осуществляется зубчатой цепью, обеспечивающей высокую надежность и долговечность. Конструкция включает 16 клапанов (4 на цилиндр), гидравлические компенсаторы зазоров и систему изменения фаз газораспределения Dual CVVT на впускных и выпускных валах.

Основными компонентами ГРМ являются: цепь привода, натяжитель цепи с гидравлическим демпфером, успокоители, звездочки коленчатого и распределительных валов, а также фазовращатели с электромагнитными клапанами управления. Такая схема обеспечивает точное синхронизацию работы клапанов с оборотами коленвала во всем диапазоне нагрузок.

Особенности регулировки и обслуживания

Благодаря применению гидрокомпенсаторов, ручная регулировка тепловых зазоров клапанов не требуется на протяжении всего срока эксплуатации двигателя. Автоматическая поддержка нулевого зазора осуществляется за счет давления моторного масла, подаваемого в полости компенсаторов. Ключевые аспекты обслуживания включают:

Контроль цепи ГРМ: диагностика растяжения, износа зубьев звездочек и состояния натяжителя каждые 100 000 км.
Обслуживание системы CVVT: очистка сеток маслоподающих трубок и проверка электромагнитных клапанов при появлении ошибок ECU.
Масляная система: строгое соблюдение интервалов замены масла (рекомендовано каждые 8 000–10 000 км) для корректной работы гидрокомпенсаторов и фазовращателей.

Ресурс цепи ГРМ рассчитан на 200 000–250 000 км, но требует регулярного мониторинга шумов и вибраций. Замена цепи выполняется в сборе с натяжителем и успокоителями при превышении допустимого растяжения.

Расположение и привод цепи ГРМ

Цепь ГРМ двигателя G4KE расположена со стороны маховика (задняя часть блока цилиндров), защищена алюминиевым кожухом. Она напрямую связывает коленчатый вал с распределительными валами, обеспечивая синхронное вращение.

Привод осуществляется двухрядной роликовой цепью повышенной износостойкости, рассчитанной на весь срок службы двигателя. Передача усилия происходит через зубья звезды коленвала на звезды впускного и выпускного распредвалов.

Ключевые компоненты привода

Натяжитель: Гидравлический автоматический, поддерживает оптимальное натяжение цепи.
Успокоители: Два пластиковых башмака – верхний (направляющий) и нижний (успокоитель), гасящие колебания.
Звезды: Хромированные, с твердотельной закалкой зубьев (коленвал – 21 зуб, распредвалы – по 42 зуба).

Тип цепи	Двухрядная роликовая (шаг 6,35 мм)
Система натяжения	Автоматическая гидравлическая с храповым механизмом
Ресурс цепи	Номинально – 200–250 тыс. км (требует контроля после 150 тыс. км)

Особенность конструкции – отсутствие промежуточных валов, что снижает инерционность и повышает точность фаз газораспределения. Замена цепи рекомендована при появлении шумов или удлинении более чем на 5% от номинала.

Конструктивные отличия поршневой группы G4KE

Поршни двигателя G4KE изготовлены из высокопрочного алюминиевого сплава методом литья под давлением с последующей механической обработкой. Их юбка имеет асимметричную форму с антифрикционным графитовым покрытием для снижения трения при холодном пуске. Конструкция включает три компрессионных кольца (два верхних – хромированные, одно – матовое) и одно маслосъемное кольцо с пружинным расширителем.

Поршневые пальцы выполнены плавающего типа с запрессованными стопорными кольцами из высокоуглеродистой стали. Отличительной чертой является смещение оси пальца относительно центра поршня на 0,5–1,0 мм для снижения шума при перемене направления нагрузки. Канавки под компрессионные кольца усилены чугунными вставками, повышающими износостойкость при высоких тепловых нагрузках.

Ключевые особенности шатунно-поршневой группы

Форма днища поршня: Тороидальная камера сгорания с выемкой под фазы газораспределения для оптимизации вихревого движения смеси.
Шатуны: Стальные, кованые, с разъемной головкой нижней части и трапециевидным стержнем для снижения веса при сохранении прочности.
Система охлаждения поршней: Масляные форсунки под коленвалом, направляющие струю масла на внутреннюю поверхность днища.

Параметр	Значение	Назначение
Диаметр поршня	86 мм	Оптимизация рабочего объема
Высота поршня	67,4 мм	Снижение инерционных нагрузок
Толщина днища	6,8 мм	Тепловая стабильность

Маслосъемные кольца оснащены спиральным пружинным расширителем конического сечения, обеспечивающим равномерное прилегание к зеркалу цилиндра. Компрессионные кольца имеют бочкообразный профиль рабочей поверхности для создания масляного клина и снижения износа.

Рабочий объем двигателя и степень сжатия

Рабочий объем двигателя G4KE составляет 2,4 литра (точное значение 2359 кубических сантиметров). Этот параметр определяется как сумма рабочих объемов всех четырех цилиндров, где под рабочим объемом цилиндра понимается пространство, освобождаемое поршнем при движении от верхней до нижней мертвой точки.

Степень сжатия двигателя равна 10,5:1. Данный показатель отражает соотношение между полным объемом цилиндра (при нахождении поршня в НМТ) и объемом камеры сгорания (при положении поршня в ВМТ). Высокая степень сжатия способствует улучшению термического КПД и мощности, но требует использования бензина с октановым числом не ниже АИ-92-95 для предотвращения детонации.

Параметр	Значение
Общий рабочий объем	2359 см³ (2,4 л)
Объем одного цилиндра	589,75 см³
Степень сжатия	10,5:1

Особенности конструкции

Достижение степени сжатия 10,5:1 обеспечивается:

Оптимизированной формой камеры сгорания
Точными геометрическими параметрами поршней с вытеснителями
Контролируемой толщиной прокладки головки блока

Мощностные характеристики при разных оборотах

Максимальная мощность двигателя G4KE достигает 170 л.с. (125 кВт) при 6000 об/мин, обеспечивая уверенный разгон и динамику на высоких скоростях. Пиковый крутящий момент в 227 Н·м реализуется в диапазоне 3750–4000 об/мин, что гарантирует уверенное ускорение при обгоне и движении с нагрузкой.

На низких оборотах (1500–2500 об/мин) двигатель демонстрирует устойчивую работу с крутящим моментом ~180–200 Н·м, что позволяет комфортно передвигаться в городском цикле без частых переключений передач. При средних оборотах (3000–4500 об/мин) достигается оптимальный баланс между мощностью и расходом топлива.

Распределение характеристик

Обороты (об/мин)	Мощность (л.с.)	Крутящий момент (Н·м)
1500–2500	80–110	180–210
3750–4000	140–155	227 (пик)
4500–6000	155–170	200–210

Ключевые особенности:

Плоская полка момента в диапазоне 3500–4500 об/мин
Резкий спад мощности после 6000 об/мин
Оптимальная тяга на низких и средних оборотах

Значения крутящего момента и диапазон максимальной тяги

Двигатель G4KE развивает максимальный крутящий момент 241 Н·м при 4000 об/мин. Этот показатель характерен для атмосферной версии 2.4L с системой CVVT, обеспечивая стабильную тягу при средних оборотах. Значение варьируется в зависимости от модификации: версии с непосредственным впрыском (GDI) достигают 250 Н·м.

Эффективный диапазон тяги охватывает зону от 2000 до 4500 об/мин, где доступно более 90% пикового момента. Равномерное распределение усилия достигается благодаря:

Оптимизированной геометрии впускного коллектора
Системе изменения фаз газораспределения (CVVT)
Электронному управлению дроссельной заслонкой

Характеристики момента и тяги

Параметр	Значение	Диапазон
Пиковый крутящий момент	241 Н·м	3750–4250 об/мин
Минимальная эффективная тяга	200 Н·м	от 1800 об/мин
Зона максимальной отдачи	>220 Н·м	3000–5000 об/мин

Расход топлива в городском и загородном циклах

Двигатель G4KE демонстрирует типичный для бензиновых агрегатов такого объема разброс показателей расхода топлива в зависимости от условий эксплуатации. Основное влияние оказывают режимы движения: частые остановки и ускорения в городе значительно увеличивают потребление по сравнению с равномерной ездой по трассе.

Фактический расход конкретного автомобиля зависит от множества факторов, включая стиль вождения, загруженность, состояние систем двигателя и трансмиссии, а также использование дополнительного оборудования (кондиционер, отопитель). Однако производителем заявлены стандартизированные значения для сравнения.

Типовые показатели расхода топлива

Цикл движения	Расход топлива (л/100 км)
Городской цикл	11.0 - 13.5
Загородный цикл	6.8 - 8.2
Смешанный цикл	8.5 - 10.0

Указанные диапазоны характерны для автомобилей среднего класса (например, Hyundai Sonata или Kia Optima соответствующего поколения), оснащенных двигателем G4KE и автоматической трансмиссией. Значительное превышение этих значений может сигнализировать о необходимости диагностики систем:

Топливоподачи (форсунки, регулятор давления)
Зажигания (свечи, катушки)
Воздухоподготовки (ДМРВ, датчик кислорода)

Система впуска: дроссельная заслонка и впускной коллектор

Дроссельная заслонка регулирует объем воздуха, поступающего во впускной коллектор. Управляется электронным приводом (ETC), который получает сигналы от педали акселератора. Современные версии лишены механической связи, обеспечивая точный контроль воздушного потока и участвуя в функциях Start-Stop.

Впускной коллектор распределяет воздух по цилиндрам двигателя. Конструкция включает резонансные камеры для гашения пульсаций и вихревые заслонки, оптимизирующие завихрение потока на разных режимах работы. Изготовлен из термостойкого пластика для снижения веса и минимизации нагрева всасываемого воздуха.

Ключевые компоненты системы

Датчики:
- Датчик положения дроссельной заслонки (TPS)
- Датчик массового расхода воздуха (MAF)
- Датчик абсолютного давления (MAP)
Исполнительные механизмы:
- Электропривод дроссельной заслонки
- Клапан регулировки длины впускного коллектора

Параметр	Дроссельная заслонка	Впускной коллектор
Диаметр патрубка	60 мм	Переменное сечение каналов
Режимы работы	Электронное управление (0-90°)	Длинный/короткий канал (переключение ~4500 об/мин)
Особенности	Самоочистка при отключении зажигания	Встроенный ресивер 6.5 л

Важные функции: Вихревые заслонки в коллекторе улучшают смесеобразование на низких оборотах, автоматически переводясь в открытое положение при высоких нагрузках. Система адаптивного управления углом открытия дросселя предотвращает рывки при резком сбросе газа.

Примечание: Обязательна периодическая очистка дроссельного узла от нагара (каждые 50-60 тыс. км) для сохранения точности регулировок. Герметичность соединений коллектора критична для корректных показаний датчика MAP.

Система охлаждения: тип помпы и схема патрубков

Двигатель G4KE оснащается жидкостной системой охлаждения закрытого типа с принудительной циркуляцией антифриза. Центральным элементом конструкции выступает центробежная помпа с механическим приводом, жестко зафиксированная на блоке цилиндров и функционирующая от зубчатого ремня ГРМ.

Корпус помпы изготавливается из алюминиевого сплава, рабочее колесо – из композитных материалов или стали. Герметичность обеспечивается сальниковым уплотнением вала, рассчитанным на высокие обороты и температурные нагрузки до +130°C.

Схема циркуляции охлаждающей жидкости

Контур включает два основных контура циркуляции:

Малый контур: термостат закрыт, жидкость движется через рубашку двигателя → помпу → радиатор печки → терморегулирующий клапан → обратно в рубашку.
Большой контур: термостат открыт, основной поток направляется через основной радиатор с дополнительным проходом через расширительный бачок.

Ключевые патрубки системы:

Верхний патрубок радиатора (Ø32 мм) – от термостата к радиатору
Нижний патрубок радиатора (Ø38 мм) – от радиатора к помпе
Патрубок дроссельного узла (Ø16 мм) – подвод к системе впуска
Патрубок отопителя (2 шт, Ø28 мм) – соединение с теплообменником салона

Компонент	Материал патрубков	Особенности крепления
Основные магистрали	Резина EPDM с армированием	Пружинные хомуты типа "жабо"
Патрубок помпы	Термостойкий силикон	Двойные червячные хомуты

Перепускной патрубок термостата (Ø20 мм) обеспечивает байпасный поток при запуске двигателя, исключая локальный перегрев ГБЦ. Все соединения спроектированы с компенсационными изгибами для гашения вибраций.

Конструкция и производительность масляного насоса

Масляный насос двигателя G4KE представляет собой шестеренчатый механизм с внутренним зацеплением, установленный в передней части блока цилиндров. Привод осуществляется напрямую от коленчатого вала через цепь ГРМ. Корпус насоса выполнен из алюминиевого сплава, а ведущая и ведомая шестерни изготовлены из высокопрочной стали с прецизионной обработкой рабочих поверхностей. Конструкция включает встроенный редукционный клапан плунжерного типа, регулирующий давление в системе.

Насос оснащен маслоприемником с сетчатым фильтром, установленным в поддоне картера. Герметичность обеспечивается уплотнительными прокладками между корпусом насоса и блоком цилиндров, а также сальником на приводном валу. Система спроектирована для работы с синтетическими маслами вязкостью 5W-30/5W-40 при температурном диапазоне от -30°C до +150°C.

Параметры производительности

Режим работы	Давление (бар)	Производительность (л/мин)
Холостой ход (800 об/мин)	1.5-2.0	15-18
Средние обороты (3000 об/мин)	3.5-4.0	45-50
Максимальные обороты (6500 об/мин)	4.8-5.5	75-80

Ключевые особенности производительности:

Поддержание стабильного давления в диапазоне 2.8-5.2 бар при рабочих температурах
Минимальная производительность на холостом ходу - 15 л/мин
Пиковая пропускная способность - до 80 л/мин при 6500 об/мин
Быстрый выход на рабочее давление (менее 2 сек после запуска)

Редукционный клапан активируется при превышении давления 5.5±0.2 бар, перенаправляя излишки масла во впускную полость насоса. Производительность системы рассчитана на обеспечение смазки:

Коренных и шатунных подшипников
Гидрокомпенсаторов и цепи ГРМ
Турбокомпрессора и фазовращателей CVVT
Поршневых групп через форсунки охлаждения

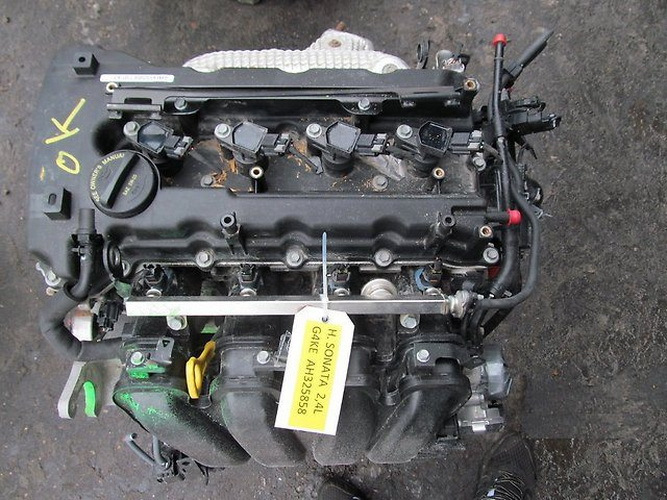

Система зажигания: катушки и свечи

Двигатель G4KE оснащен индивидуальными катушками зажигания (катушка на свечу), установленными непосредственно на свечах каждого цилиндра. Данная конструкция исключает использование высоковольтных проводов, повышая надежность системы и снижая потери энергии. Каждая катушка управляется электронным блоком управления двигателя (ЭБУ), который точно определяет момент искрообразования на основе сигналов датчиков положения коленчатого вала, распредвалов и детонации.

Система работает по принципу прямого зажигания: ЭБУ подает низковольтный импульс на первичную обмотку катушки, которая преобразует его в высоковольтный разряд (до 30-40 кВ), поступающий непосредственно на электрод свечи зажигания. Такая схема обеспечивает стабильное искрообразование при любых оборотах двигателя и температурных условиях.

Ключевые компоненты и характеристики

Катушки зажигания: Сухие, одноискровые, с интегрированным силовым транзистором. Ресурс: ~100 000 км.
Свечи зажигания: Иридиевые или платиновые (NGK SILZKR7B11 или аналоги). Зазор: 1.0–1.1 мм. Регламент замены: каждые 60 000 км.
Управление: Адаптивное регулирование угла опережения зажигания ЭБУ с коррекцией по:
- Оборотам двигателя и нагрузке
- Температуре охлаждающей жидкости
- Детонационным стукам
- Качеству топлива

Параметр	Характеристика
Тип искрообразования	Прямое (DIS), без распределителя
Напряжение искры	28–35 кВ
Энергия разряда	80–100 мДж
Калильное число свечей	7 (стандарт)

Отказ катушки проявляется пропусками воспламенения, ростом расхода топлива и ошибками типа P0300–P0304. Критически важно использовать свечи с регламентированным калильным числом и зазором: несоответствие вызывает перегрев изоляторов катушек и их преждевременный выход из строя.

Система снижения токсичности (EGR, катализатор)

Двигатель G4KE оснащен комплексной системой снижения токсичности выхлопных газов, соответствующей современным экологическим стандартам. Ее ключевыми компонентами являются система рециркуляции отработавших газов (EGR) и каталитический нейтрализатор. Эти элементы совместно минимизируют выбросы вредных веществ: оксидов азота (NOx), углеводородов (HC) и угарного газа (CO).

Принцип работы основан на двух взаимодополняющих технологиях: EGR снижает образование NOx за счет управления температурой сгорания, а катализатор химически преобразует токсичные компоненты в безопасные соединения. Электронный блок управления (ЭБУ) координирует их функционирование на основе данных от датчиков кислорода, температуры и давления.

Устройство и характеристики компонентов

Система рециркуляции отработавших газов (EGR):

Клапан EGR – электропневматический или электрический, регулирующий поток газов. Управляется импульсами от ЭБУ
Охладитель EGR – снижает температуру возвращаемых газов (до 150-200°C), повышая эффективность рециркуляции
Трубопроводы – соединяют выпускной коллектор с впускным трактом
Рециркуляция – до 15% выхлопных газов возвращается во впуск, уменьшая пиковые температуры сгорания

Каталитический нейтрализатор:

Трехкомпонентный катализатор – керамические или металлические соты с напылением платины, палладия и родия
Расположение – интегрирован в выпускной коллектор (катколлектор) для быстрого прогрева
Принцип работы – окисляет CO и CH до CO₂ и H₂O, восстанавливает NOx до N₂ при температурах 400-800°C
Датчики кислорода – лямбда-зонды до и после катализатора контролируют состав смеси и эффективность нейтрализации

Технические характеристики системы:

Стандарт экологичности	Евро-4 / Евро-5
Ресурс катализатора	120-150 тыс. км
Рабочая температура EGR	до 600°C (на входе в охладитель)
Эффективность нейтрализации	до 98% для CO/HC, до 95% для NOx

Слабые места ресурса и диагностика распространенных неисправностей

Основным слабым звеном двигателя G4KE считается цепь ГРМ. Растяжение цепи и износ успокоителей/натяжителя приводят к перескакиванию звеньев, нарушению фаз газораспределения и риску встречи клапанов с поршнями. Проблема усугубляется при использовании неоригинальных комплектующих или несвоевременной замене. Не менее критичны дефекты гидрокомпенсаторов – их закоксовывание вызывает стук в верхней части блока, особенно после холодного пуска.

Электронные компоненты также уязвимы: датчики положения распредвалов (CMP) и коленвала (CKP) склонны к выходу из строя из-за перегрева или повреждения проводки, что провоцирует хаотичные остановки мотора и ошибки по пропускам зажигания. Система вентиляции картера (PCV) забивается нагаром на пробегах свыше 100 тыс. км, вызывая повышенный расход масла, подсос воздуха и нестабильные холостые обороты.

Диагностика характерных неполадок

Шум цепи ГРМ: металлический лязг в передней части двигателя при запуске или изменении оборотов. Проверка: визуальный осмотр через смотровое окно, замер натяжения специнструментом, сканирование ошибок P0016/P0017 (рассогласование фаз).
Стук гидрокомпенсаторов: цокот в такт оборотам, исчезающий при прогреве. Диагностика: аудиопрослушивание стетоскопом, замер давления масла, тест с отключением соленоидов VVT.
Отказы датчиков CMP/CKP: внезапная остановка ДВС, рывки при разгоне, код P0340/P0335. Контроль: проверка сопротивления (850-1350 Ом), осциллографом – форма сигнала, визуальный осмотр разъёмов.

Симптом	Вероятная причина	Экспресс-проверка
Белый дым из выхлопа, эмульсия на щупе	Пробой прокладки ГБЦ (чаще в районе 2-3 цилиндров)	Тест давления в охлаждающей системе, проверка герметичности цилиндров
Плавающие холостые обороты, ошибка P0171	Загрязнение клапана PCV или трещины в патрубках	Отсоединение шланга PCV на работающем моторе (обороты должны выровняться)

Для турбированных версий критичен износ вала турбокомпрессора – проявляется свистом на высоких оборотах и синим дымом. Диагностируется люфтом крыльчатки рукой (после снятия воздуховода) и замесом давления наддува. Регулярная замена масла с интервалом не более 10 тыс. км – ключевое условие для минимизации перечисленных проблем.

Периодичность обязательного обслуживания (тыс. км)

Соблюдение регламентных интервалов обслуживания двигателя G4KE критически важно для обеспечения его долговечности, надежности и сохранения заводских характеристик. Пренебрежение сроками замены расходников и технических жидкостей ведет к ускоренному износу компонентов, снижению эффективности работы и риску дорогостоящих поломок.

Производитель устанавливает четкую периодичность ТО на основе пробега автомобиля, учитывая типовые условия эксплуатации. Для тяжелых режимов (частые короткие поездки, экстремальные температуры, движение в пыльной среде) интервалы сокращаются на 20-30%. Все работы требуют применения оригинальных запчастей и рекомендованных материалов.

Работа / Компонент	Периодичность (тыс. км)
Замена моторного масла и масляного фильтра	15
Замена воздушного фильтра	30
Замена топливного фильтра	60
Замена свечей зажигания (иридиевые)	100
Замена ремня ГРМ с роликами и натяжителем	90
Замена охлаждающей жидкости	60
Проверка состояния ремней вспомогательных агрегатов	30

Возможности и ограничения для атмосферного тюнинга

Для атмосферного тюнинга G4KE ключевыми возможностями являются модернизация системы впуска через установку нулевого сопротивления воздушного фильтра и доработанного дроссельного узла, оптимизация выпуска с помощью прямого коллектора 4-2-1 и спортивного глушителя. Существенный прирост обеспечивает замена распредвалов на тюнинговые версии с увеличенным подъемом кулачков (например, Piper или CatCams), доработка ГБЦ с полировкой каналов, увеличением диаметра клапанов и установкой усиленных пружин. Обязательна калибровка ЭБУ с корректировкой фаз газораспределения, топливных карт и отсечки.

Ограничения связаны с конструкцией блока цилиндров: алюминиевый блок со вставками FRM (Fiber Reinforced Metal) критичен к степени форсировки из-за риска повреждения гильз при расточке свыше 0.5 мм. Штатный коленвал и шатуны выдерживают до 8000 об/мин, но требуют замены поршней на кованые при степени сжатия выше 12:1. Система изменения фаз CVVT на впуске имеет узкий диапазон регулировки, что затрудняет интеграцию агрессивных распредвалов. Высокая компрессия (10.5:1) ограничивает применение низкооктанового топлива даже после чип-тюнинга.

Сравнение с другими двигателями серии Theta II

Двигатель G4KE относится ко второму поколению (Theta II) силовых агрегатов Hyundai/Kia. Он разделяет общую архитектуру и ключевые технологические решения с другими моторами этой линейки, включая алюминиевый блок цилиндров с чугунными гильзами, DOHC с цепным приводом ГРМ, систему изменения фаз газораспределения на обоих распредвалах (D-CVVT) и электронную дроссельную заслонку (DBW).

Основное отличие G4KE от большинства собратьев по серии заключается в его рабочем объеме и степени форсировки. Он представляет собой 2,4-литровую (2359 см³) версию, позиционируемую между базовым 2,0-литровым (G4KD) и мощным 2,0-литровым турбированным (G4KH) двигателями, предлагая баланс мощности и крутящего момента для среднеразмерных седанов и кроссоверов.

Ключевые отличия внутри серии Theta II

Основные различия между G4KE и другими распространенными двигателями Theta II представлены в таблице:

Двигатель	Рабочий объем	Тип	Мощность (л.с.)	Крутящий момент (Нм)	Применение (примеры)
G4KA	1.8 л	Атмосферный	150	178	Hyundai Elantra (XD), Kia Ceed (1-е поколение)
G4KD	2.0 л	Атмосферный	150-165	192-197	Hyundai i40, Kia Optima (TF)
G4KE	2.4 л	Атмосферный	177-180	230-232	Hyundai Sonata (NF/EF), Kia Sportage (SL)
G4KH (Theta II T-GDI)	2.0 л	Турбо (бензин)	245-274	353-365	Hyundai Sonata (LF), Kia Optima (TF GT)
G4KJ	2.4 л	Атмосферный (MPI)	175	226	Hyundai Santa Fe (DM), Kia Sorento (XM)

Конструктивные и эксплуатационные особенности при сравнении:

Объем и мощность: G4KE обеспечивает более высокую мощность и крутящий момент по сравнению с атмосферными 1.8L (G4KA) и 2.0L (G4KD), но уступает турбированному G4KH.
Топливная система: В отличие от G4KJ с распределенным впрыском (MPI), G4KE использует непосредственный впрыск бензина (GDI), что улучшает эффективность и отдачу.
Надежность: G4KE восприимчив к характерным проблемам серии Theta II, особенно ранних выпусков:
1. Потенциальное закоксовывание впускных клапанов (из-за GDI)
2. Риск повышенного расхода масла (износ маслосъемных колец)
3. Проблемы с задирами в цилиндрах (как и G4KD/G4KA)
Экономичность: Расход топлива у G4KE закономерно выше, чем у 2.0L G4KD, но может быть сопоставим или ниже турбо-версии G4KH в спокойном режиме езды.

Список источников

При подготовке материалов о двигателе G4KE использовались специализированные технические источники.

Основная информация была получена из следующих категорий документов:

Официальные сервисные руководства и мануалы производителя двигателя
Технические спецификации и каталоги запчастей Hyundai/Kia
Инженерные публикации и патентная документация по конструкции силовых агрегатов
Отчеты испытаний и ресурсных тестов двигателей серии G4K
Профессиональные автомобильные издания с техническими обзорами
Материалы технической поддержки дилерских центров
Стенограммы инженерных конференций по двигателестроению

Класс вязкости	Рекомендуемый температурный диапазон	Основное применение
5W-30	-30°C до +40°C	Стандартное, всесезонное для большинства регионов
0W-30	-40°C до +35°C	Очень холодный климат, максимальная защита при холодном пуске
5W-40	-30°C до +50°C	Жаркий климат, высокие нагрузки, изношенные двигатели (с осторожностью)

Ограничивающий фактор	Предел для атмосферной версии	Решение
Гильзы FRM	Макс. расточка +0.5 мм	Замена блока при глубоком форсировании
Штатные клапаны	До 7500 об/мин	Титановые клапаны и усиленные пружины
Топливная система	Производительность до 220 л/ч	Инжекторы Bosch EV14 550cc
