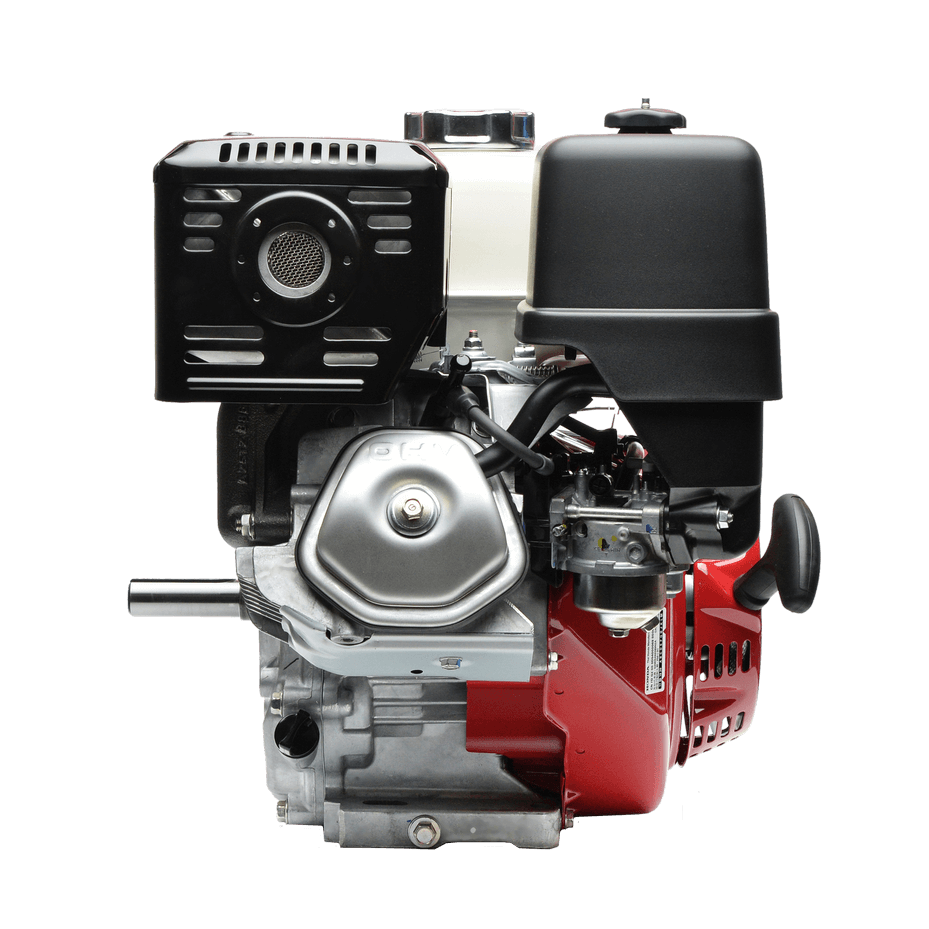

Двигатель Honda GX 390 - параметры и конструкция

Статья обновлена: 18.08.2025

Бензиновый двигатель Honda GX 390 заслужил репутацию одного из самых надёжных и производительных силовых агрегатов в своём классе. Эта модель является флагманом линейки GX и широко применяется в профессиональном оборудовании благодаря исключительной выносливости и стабильной работе под высокими нагрузками.

Разработанный с использованием передовых технологий Honda, двигатель демонстрирует впечатляющие эксплуатационные параметры и долговечность конструкции. Его характеристики оптимально подходят для энергоёмких задач: от строительной техники и генераторов до промышленных насосов и сельскохозяйственных машин.

Система воздушного охлаждения: принцип работы

Охлаждение Honda GX 390 реализовано через принудительный обдув встречным воздушным потоком. Вентилятор, жестко закрепленный на маховике, вращается вместе с коленчатым валом двигателя, создавая направленную воздушную струю. Этот поток проходит через специальные направляющие кожухи, окружающие цилиндр и головку блока.

Интенсивность теплоотвода обеспечивается развитым оребрением внешних поверхностей цилиндра и головки. Ребра значительно увеличивают площадь контакта металла с воздухом, ускоряя передачу тепла. Нагретый воздух затем выбрасывается в атмосферу через выходные отверстия в защитном кожухе двигателя.

Ключевые компоненты системы

• Маховик с крыльчаткой: Совмещает функции создания воздушного потока и поддержания инерции вращения.
• Дефлекторы (направляющие кожухи): Формируют траекторию движения воздуха к нагретым деталям.
• Оребрение цилиндра/головки: Вертикальные ребра из алюминиевого сплава, отлитые как единое целое с корпусом.

Элемент	Функция	Особенность
Вентилятор	Нагнетание воздуха	Интегрирован в маховик, скорость синхронизирована с оборотами двигателя
Теплоотводящие ребра	Рассеивание тепла	Угол наклона и толщина рассчитаны для оптимальной конвекции
Защитный кожух	Канализация потока	Предотвращает рассеивание воздуха до контакта с двигателем

Эффективность системы зависит от чистоты ребер – загрязнение маслом или пылью резко снижает теплоотдачу. Конструктивно отсутствуют водяные рубашки, радиаторы или термостаты, что упрощает обслуживание и повышает надежность в условиях запыленности.

Объем цилиндра и мощность двигателя

Двигатель Honda GX 390 оснащен одним цилиндром с рабочим объемом 389 см³ (389 кубических сантиметров). Такой значительный объем для одноцилиндровой конструкции обеспечивает высокий крутящий момент и стабильную производительность при работе под нагрузкой, что критично для профессионального оборудования.

Максимальная мощность двигателя достигает 13 лошадиных сил (9,7 кВт) при 3600 оборотах в минуту. Прямая зависимость между объемом цилиндра и выходной мощностью здесь реализована через эффективное сгорание топливно-воздушной смеси и оптимизированную систему газораспределения, обеспечивающую минимальные потери энергии.

Ключевые взаимосвязи

Параметр	Значение	Влияние на мощность
Диаметр цилиндра	88 мм	Увеличивает количество топливной смеси за цикл
Ход поршня	64 мм	Определяет степень сжатия (8.5:1) и КПД

Конструктивные особенности, усиливающие эффективность:

• Чугунная гильза цилиндра – снижает тепловые деформации при высоких нагрузках
• Оптимальное соотношение ход/диаметр – баланс между моментом и оборотами
• Система охлаждения Overhead Valve (OHV) – предотвращает потерю мощности из-за перегрева

Результат: сочетание объема 389 см³ и технологических решений позволяет GX 390 сохранять 90% номинальной мощности даже при непрерывной эксплуатации в диапазоне 2500-3600 об/мин, что подтверждено испытаниями в условиях экстремальных нагрузок.

Особенности конструкции коленчатого вала

Коленчатый вал двигателя Honda GX 390 является ключевым элементом, преобразующим возвратно-поступательное движение поршней во вращательное движение. Его конструкция напрямую влияет на надежность, долговечность и рабочие характеристики силового агрегата.

Инженеры Honda уделили значительное внимание проектированию этого узла, чтобы обеспечить необходимую прочность, минимальные вибрации и эффективную передачу крутящего момента при высоких нагрузках, характерных для этого мощного двигателя.

Конструктивные решения

• Материал и изготовление: Вал изготавливается методом ковки из высококачественной углеродистой стали. Ковка обеспечивает превосходную прочность и усталостную долговечность по сравнению с литыми аналогами, что критично для восприятия значительных нагрузок.
• Пятиопорная схема: Коленчатый вал установлен в блоке цилиндров на пяти коренных подшипниках скольжения. Такая конструкция (пятиопорный коленвал) значительно повышает жесткость вала, уменьшает прогибы под нагрузкой и эффективно снижает вибрации, обеспечивая плавную работу двигателя даже на максимальных оборотах.
• Противовесы: Вал оснащен тщательно рассчитанными и расположенными противовесами. Они служат для балансировки вращающихся масс и компенсации сил инерции, возникающих при движении поршней и шатунов, что также способствует снижению вибраций и нагрузок на подшипники.
• Уплотнения: На концах коленчатого вала установлены высокоэффективные сальники (уплотнения). Их задача – надежно предотвращать утечку моторного масла из картера и защищать внутренние полости двигателя от попадания влаги и загрязнений извне.
• Фланцы и шпоночные пазы: Со стороны маховика и со стороны привода (редуктора или навесного оборудования) вал имеет фланцы или конические хвостовики с шпоночными пазами. Это обеспечивает надежное и точное крепление маховика, шкивов или муфт для передачи крутящего момента.
• Поверхности шеек: Рабочие поверхности коренных и шатунных шеек подвергаются высокоточной механической обработке (шлифовке и полировке) для достижения минимальной шероховатости. Это критично для формирования стабильной масляной пленки в подшипниках скольжения, снижения трения и износа.

Система смазки: требования к маслам

Двигатель Honda GX 390 использует систему смазки разбрызгиванием, где масло захватывается вращающимися деталями и распределяется по внутренним поверхностям. Эта конструкция требует строгого соблюдения параметров масла для предотвращения износа, перегрева и задиров, особенно в условиях высоких нагрузок.

Неправильный выбор масла приводит к снижению эффективности смазки, повышенному трению и сокращению ресурса двигателя. Критически важны соответствие вязкостно-температурным характеристикам и выполнение современных стандартов качества.

Ключевые требования к маслам

Вязкость: Основной параметр, зависящий от температуры эксплуатации:

Температура воздуха	Рекомендуемая вязкость SAE
Выше +5°C	SAE 30
-10°C до +35°C	SAE 10W-30
Ниже +5°C	SAE 5W-30

Стандарты качества:

• API класс: Минимум SJ, предпочтительно SL/SM/SN
• JASO: Соответствие стандарту MB (для 4-тактных двигателей)
• ACEA: Допустимы A3/B3, A3/B4

Дополнительные требования:

1. Исключительно моторные масла для 4-тактных бензиновых двигателей
2. Отсутствие присадок для дизельных моторов или 2-тактных масел
3. Регулярная замена каждые 100 моточасов или 6 месяцев (при интенсивной эксплуатации – чаще)
4. Контроль уровня масла щупом перед каждым запуском

Карбюратор GX 390: регулировка и обслуживание

Регулировка карбюратора двигателя Honda GX 390 выполняется для обеспечения оптимального соотношения топлива и воздуха в рабочей смеси. Неправильные настройки приводят к повышенному расходу топлива, нестабильной работе на холостом ходу, затрудненному запуску или перегреву. Основные регулировочные элементы – винт холостого хода и винт количества/качества смеси, доступ к которым может потребовать частичного демонтажа кожухов.

Техническое обслуживание карбюратора включает регулярную очистку воздушного фильтра, предотвращающую попадание абразивных частиц, и промывку самого карбюратора при появлении признаков засорения (рывки двигателя, потеря мощности). Использование стабилизатора топлива при длительных простоях минимизирует образование смолистых отложений в каналах и жиклерах. Важным этапом является проверка целостности прокладок и диафрагмы ускорительного насоса.

Процедура регулировки холостого хода и качества смеси

1. Прогрейте двигатель до рабочей температуры (5-10 минут работы под нагрузкой).
2. Плавно вращайте винт холостого хода для установки минимально устойчивых оборотов (~1400 об/мин).
3. Медленно закручивайте винт качества смеси до появления перебоев в работе.
4. Отверните винт качества на 1/4–1/2 оборота для достижения плавной работы.
5. Повторно отрегулируйте винт холостого хода для коррекции оборотов.

Проблема	Возможная причина	Действие
Двигатель глохнет на холостом ходу	Загрязнение жиклера холостого хода, низкий уровень топлива в поплавковой камере	Промывка карбюратора, проверка поплавка и игольчатого клапана
Черный дым из выхлопа	Переобогащение смеси (забит воздушный фильтр, неправильная регулировка)	Чистка/замена воздушного фильтра, корректировка винта качества
Провалы при резком открытии дросселя	Неисправность ускорительного насоса, засорение главного жиклера	Проверка диафрагмы насоса, продувка топливных каналов

При промывке используйте только специальные аэрозольные очистители карбюратора. Запрещено прочищать жиклеры металлической проволокой – это приводит к изменению калибровки. Сборку выполняйте с установкой новых прокладок для исключения подсоса воздуха. Регулировку ограничителя максимальных оборотов (при его наличии) доверяйте сервисным специалистам с тахометром.

Тип стартера: электрический vs ручной запуск

Двигатель Honda GX 390 предлагается в двух вариантах запуска: с электрическим стартером или классическим ручным механизмом. Этот выбор существенно влияет на эксплуатационные характеристики оборудования, где установлен двигатель. Оба типа имеют свои технические особенности, преимущества и ограничения, определяющие их применение в разных сценариях.

Электрический стартер обеспечивает максимальное удобство при частых запусках, особенно в профессиональной среде, тогда как ручной вариант ценится за простоту конструкции и независимость от внешних источников энергии. Решающими факторами при выборе часто становятся условия эксплуатации, требования к комфорту и бюджетные ограничения.

Сравнение характеристик запуска

Критерий	Электрический стартер	Ручной запуск
Принцип работы	Запуск кнопкой/ключом через электромотор	Ручное вытягивание троса для раскрутки маховика
Требуемые компоненты	Аккумулятор, стартер, генератор, проводка	Тросовый механизм, рукоятка, храповик
Удобство	Запуск без усилий, идеален для частых включений	Требует физического усилия, сложен при холодном пуске
Надежность	Зависит от заряда АКБ и исправности электросистемы	Крайне высокая (механический износ минимален)
Вес и стоимость	+2-3 кг к массе двигателя, цена выше на 15-25%	Минимальный вес и самая низкая стоимость

Ключевые преимущества электрической версии:

• Возможность дистанционного запуска при интеграции в технику
• Снижение нагрузки на оператора при интенсивной работе
• Автоматическое срабатывание декомпрессора (упрощает пуск)

Основные недостатки: необходимость обслуживания АКБ, риск разрядки в мороз, сложность ремонта в полевых условиях.

Преимущества ручного запуска:

1. Абсолютная энергонезависимость – работает без аккумулятора
2. Простота обслуживания и ремонта (замена троса – 5 минут)
3. Лучшая пригодность для экстремальных температур

Главные ограничения: требует физической силы (особенно при холодном двигателе), не подходит для людей с ограниченными возможностями, повышенная вибрационная нагрузка на руку.

Система газораспределения OHV: преимущества

Двигатель Honda GX 390 оснащен верхнеклапанной системой газораспределения с нижним расположением распредвала (OHV). В этой конструкции распределительный вал находится в блоке цилиндров, а клапаны расположены в головке блока. Привод клапанов осуществляется через толкатели, коромысла и штанги.

Такая схема обеспечивает несколько ключевых эксплуатационных преимуществ по сравнению с альтернативными решениями. Отсутствие необходимости в сложной цепи или ремне ГРМ упрощает конструкцию и повышает надежность.

Основные достоинства системы OHV

• Повышенная надежность - Минимум движущихся компонентов снижает риск поломок. Толкатели и штанги менее подвержены износу, чем цепные или ременные приводы.
• Компактность двигателя - Низкое расположение распредвала позволяет уменьшить высоту силового агрегата, что критично для мобильного оборудования.
• Эффективное охлаждение - Упрощенная конструкция головки блока улучшает теплоотвод от камеры сгорания и клапанов.
• Сниженный шум работы - Жесткая кинематическая цепь (толкатель-штанга-коромысло) генерирует меньше вибраций по сравнению с цепными приводами OHC.

Конструкция OHV обеспечивает высокий крутящий момент на низких оборотах благодаря оптимизированным фазам газораспределения. Это особенно важно для профессионального оборудования (бензогенераторы, мотопомпы, строительные машины), где требуется стабильная работа под нагрузкой.

Параметр	Преимущество OHV
Техническое обслуживание	Не требует регулировки или замены ремня/цепи ГРМ
Ресурс двигателя	Увеличенный межсервисный интервал (до 1000 моточасов)
Эксплуатационные расходы	Снижение затрат на обслуживание на 15-20%

Расход топлива при разных нагрузках

Потребление горючего двигателем Honda GX 390 напрямую зависит от приложенной к нему механической нагрузки. Чем выше нагрузка на коленчатый вал, тем интенсивнее работает агрегат и больше топлива требуется для поддержания заданных оборотов и мощности.

На холостом ходу или при минимальной нагрузке (например, работа генератора малой мощности) расход существенно снижается. Однако при подключении энергоемкого оборудования (насосы, бетономешалки, мощные генераторы) мотор выходит на пиковые показатели потребления.

Типовые показатели расхода

Ориентировочные значения потребления бензина АИ-92 при номинальной мощности 9,7 л.с. (7,1 кВт):

Уровень нагрузки	Расход топлива	Примечания
Холостой ход	0.8-1.1 л/час	Стабильные обороты без полезной работы
Средняя нагрузка (50%)	1.3-1.6 л/час	Работа с частичной мощностью
Пиковая нагрузка (100%)	2.5-2.8 л/час	Максимальная мощность под нагрузкой

Ключевые факторы влияния:

• Качество топлива – использование бензина с пониженным октановым числом увеличивает расход
• Состояние воздушного фильтра – загрязнение вызывает обогащение смеси
• Регулировка карбюратора – неправильные настройки нарушают оптимальное смесеобразование
• Температура окружающей среды – в жару возможно падение мощности и рост потребления топлива

Генератор переменного тока: параметры и подключение

Генераторы переменного тока, устанавливаемые на двигатель Honda GX 390, обеспечивают преобразование механической энергии в электрическую. Их рабочие характеристики напрямую зависят от стабильности оборотов двигателя и конструктивных особенностей самой системы генерации. Типовая выходная мощность для стандартных моделей составляет 3,5–4,5 кВт при номинальном напряжении 220-230 В.

Конструкция включает ротор с обмоткой возбуждения и статор с выходными силовыми обмотками. Регулятор напряжения интегрирован в схему для поддержания стабильных параметров тока при изменении нагрузки. Защита от перегрузки реализована через автоматические выключатели или предохранители.

Ключевые параметры генератора

• Номинальное напряжение: 220-230 В (50 Гц)
• Максимальная мощность: 4,0–4,5 кВт
• КПД преобразования: 80-85%
• Класс защиты: IP23 (от брызг и твердых частиц)
• Система охлаждения: принудительный обдув воздухом

Схема подключения

1. Зачистите концы кабелей питания и заземления.
2. Подсоедините фазный провод (L) к клемме генератора с маркировкой "L" или "U".
3. Подключите нейтраль (N) к клемме "N".
4. Заземлите корпус через болт с символом "⏚" или надписью "GND".
5. Проверьте целостность изоляции и надежность контактов.

Параметр	Значение	Примечание
Тип тока	Переменный (AC)	Однофазный
Пусковой ток	до 25 А	Кратковременный режим
Допустимая нагрузка	≤90% от номинала	Для длительной работы

Внимание! Подключение потребителей производите только при заглушенном двигателе. Используйте кабели сечением не менее 2,5 мм² для токов до 16 А. Перегрузка вызывает перегрев обмоток и выход генератора из строя.

Виброизоляция двигателя Honda GX 390

Одноцилиндровая конструкция Honda GX 390 неизбежно генерирует вибрации при работе, особенно на высоких оборотах. Эти колебания передаются на раму оборудования, вызывая дискомфорт оператора, ускоренный износ узлов и структурный шум. Эффективное гашение вибраций критически важно для долговечности техники и комфорта эксплуатации.

Негативное воздействие вибраций проявляется в ослаблении крепежных элементов, микротрещинах в сварных швах, повреждении электронных компонентов и повышенной утомляемости оператора. Для Honda GX 390 применяется комплексный подход к виброизоляции, сочетающий пассивные и активные методы, учитывающий его массу (≈38 кг) и специфику рабочих режимов.

Ключевые методы виброзащиты

• Резиновые демпферы – Установка двигателя через эластомерные опоры, поглощающие низкочастотные колебания. Требуют точного подбора жесткости резины для баланса между гашением вибраций и допустимой амплитудой смещения.
• Антивибрационные подушки – Специализированные крепления с многослойной структурой (резина+металл). Обеспечивают изоляцию в широком частотном диапазоне. Для GX 390 рекомендованы опоры с нагрузкой не менее 15 кг на точку.
• Динамическое балансирование – Коррекция дисбаланса коленвала и маховика на заводе. Дополнительная балансировка сцепления или шкива при монтаже на оборудование снижает остаточные вибрации на 20-30%.
• Демпфирующие пластины – Монтаж стальных пластин между двигателем и рамой с вибропоглощающими прокладками. Рассеивают энергию колебаний за счет внутреннего трения материала.

Метод	Эффективность для GX 390	Особенности применения
Резиновые демпферы	Высокая на низких оборотах	Требуют защиты от масла и УФ-излучения
Антивибрационные подушки	Универсальная	Необходим периодический контроль затяжки
Динамическая балансировка	Средняя (комплементарный метод)	Выполняется при сервисном обслуживании
Демпфирующие пластины	Высокая на резонансных частотах	Увеличивает общую массу конструкции

Оптимальный результат достигается при комбинации методов: балансировка вращающихся деталей + изолирующие опоры с правильно рассчитанной жесткостью. Для техники с длительной эксплуатацией (генераторы, насосы) дополнительно используют двухкаскадную систему изоляции с промежуточными рамами.

Расположение и конструкция топливного бака

Топливный бак Honda GX 390 расположен в верхней части двигателя, непосредственно над карбюратором и воздушным фильтром. Такая компоновка обеспечивает гравитационную подачу топлива без необходимости использования дополнительных насосов, упрощая систему питания и повышая её надёжность.

Конструктивно бак выполнен из ударопрочного полиэтилена, устойчивого к вибрациям и коррозии. Ёмкость стандартной версии составляет 6.5 литров, что обеспечивает продолжительную работу без дозаправки. Горловина заливной горловины оснащена металлической сеткой-фильтром грубой очистки для предотвращения попадания крупных частиц.

Ключевые особенности

• Форма и крепление: Трапециевидный профиль с интегрированными резиновыми амортизаторами, гасящими вибрации двигателя.
• Система вентиляции: Лабиринтный канал в крышке для стабилизации давления и предотвращения утечек при опрокидывании.
• Топливозаборник: Гибкий шланг с фильтрующим элементом внутри бака и встроенным топливным краном для перекрытия потока.
• Дополнительная защита: Ребристые усиления на днище и стенках против деформации.

Параметр	Характеристика
Материал	Светостабилизированный полиэтилен
Рабочая температура	-20°C до +60°C
Вес (пустой)	0.45 кг

Воздушный фильтр: типы и периодичность замены

Воздушный фильтр двигателя Honda GX 390 выполняет критически важную функцию очистки поступающего в карбюратор воздуха от абразивных частиц пыли, грязи и мусора. Несвоевременная замена или использование поврежденного фильтра приводит к ускоренному износу цилиндро-поршневой группы, падению мощности, увеличению расхода топлива и масла, а в конечном итоге – к выходу двигателя из строя.

Периодичность замены воздушного фильтра GX 390 напрямую зависит от условий эксплуатации. Работа в запыленной среде (строительные площадки, сельхозработы, обработка древесины, сухая трава) требует гораздо более частой проверки и замены элемента, чем использование в относительно чистых условиях. Регулярная визуальная проверка состояния фильтра обязательна.

Типы воздушных фильтров для Honda GX 390

Для двигателя GX 390 применяются два основных типа воздушных фильтров:

• Бумажный (сухой) фильтрующий элемент: Наиболее распространенный тип. Состоит из специальной пористой бумаги, сложенной "гармошкой" для увеличения площади фильтрации. Обеспечивает высокую эффективность очистки. Не подлежит очистке, только замене на новый.
• Поролоновый (смачиваемый маслом) фильтр: Используется реже, обычно в условиях очень сильной запыленности или при наличии комплекта предварительной очистки (циклон, "кастрюля"). Требует пропитки специальным маслом для воздушных фильтров. Такой фильтр можно очищать (промывать) и использовать повторно после просушки и повторной пропитки маслом.

Характеристика	Бумажный (Сухой)	Поролоновый (Масляный)
Принцип работы	Механическая фильтрация бумагой	Улавливание пыли масляной пленкой на поролоне
Обслуживание	Только замена	Периодическая промывка, сушка, пропитка маслом
Эффективность (начальная)	Очень высокая	Высокая (после пропитки)
Стоимость владения	Низкая (только цена нового)	Выше (цена фильтра + масло)
Типичное применение	Стандартное, умеренная запыленность	Экстремальная запыленность, комплекты предварительной очистки

Рекомендуемая периодичность замены / обслуживания

1. Стандартные условия (чистый воздух): Замена бумажного фильтра или очистка/пропитка поролонового каждые 50 часов работы (или согласно графику ТО).
2. Тяжелые / запыленные условия: Проверять состояние фильтра каждые 15-30 часов работы. Заменять бумажный или чистить/пропитывать поролоновый фильтр немедленно при видимом загрязнении, но не реже чем каждые 15-30 часов.

Обязательно замените фильтр, если:

• Фильтрующий элемент (бумага или поролон) имеет видимые повреждения (разрывы, трещины, сильная деформация).
• Бумажный фильтр сильно загрязнен (пылью, маслом) и не продувается.
• Поролоновый фильтр не восстанавливает эластичность после промывки или имеет стойкие загрязнения.
• Двигатель начал работать с перебоями, "чихать" в карбюратор, терять мощность – это может быть признаком забитого фильтра.

Важно: При установке нового или очищенного поролонового фильтра обязательно пропитайте его специальным маслом для воздушных фильтров. Использование сухого поролона или масла неподходящей вязкости (например, моторного) резко снижает эффективность фильтрации.

Строгое соблюдение регламента замены воздушного фильтра – ключевой фактор долговечности и надежной работы двигателя Honda GX 390.

Масляный фильтр: особенности установки

В двигателе Honda GX 390 используется полнопоточный масляный фильтр, расположенный на боковой поверхности блока цилиндров. Фильтр оснащен противодренажным клапаном и перепускным предохранительным клапаном, обеспечивающим непрерывную смазку при холодном пуске или засорении фильтрующего элемента.

Перед заменой прогрейте двигатель 3-5 минут для разжижения масла, затем заглушите мотор и установите его в положение, обеспечивающее свободный доступ к фильтру. Обязательно подставьте емкость для старого масла и отработанного фильтра.

Пошаговая процедура замены

1. Отверните старый фильтр против часовой стрелки специальным съемником или ремнем, придерживаясь во избежание деформации
2. Очистите посадочную площадку ветошью, удалив остатки старой прокладки и загрязнения
3. Смажьте уплотнительное кольцо нового фильтра чистым моторным маслом
4. Вручную наверните фильтр до момента касания прокладки с блоком
5. Доверните фильтр на ¾ оборота (примерно 180°) только рукой без применения инструментов

Критические ошибки: перетяжка вызывает деформацию прокладки и течь, недостаточная затяжка приводит к подсосу воздуха. После заменки запустите двигатель на 2-3 минуты и проверьте отсутствие подтеканий масла в зоне фильтра.

Система зажигания CDI: принцип действия

Система зажигания CDI (Capacitor Discharge Ignition) в двигателе Honda GX 390 использует разряд конденсатора для генерации высокого напряжения. При вращении коленвала магнито на маховике индуцирует ток в зарядной катушке, который накапливается в конденсаторе через выпрямительный диод. Контроль момента искрообразования осуществляется датчиком Холла или индуктивным датчиком, отслеживающим положение коленвала.

При достижении порогового угла опережения зажигания управляющая схема подает сигнал на тиристор, который мгновенно разряжает конденсатор через первичную обмотку катушки зажигания. Это вызывает резкий всплеск напряжения во вторичной обмотке (до 20-30 кВ), создающий искру на свече зажигания. Ключевые преимущества системы – стабильность искрообразования на высоких оборотах и отсутствие механических контактов.

Особенности реализации в GX 390

• Бесконтактное управление – отсутствие прерывателя увеличивает надежность и снижает требования к обслуживанию
• Адаптивное опережение – угол зажигания автоматически корректируется в зависимости от оборотов
• Защита от перегрузок – встроенная электронная защита модуля CDI от скачков напряжения
• Самодиагностика – автоматическое отключение системы при обрыве проводов или неисправности датчиков

Параметр	Значение
Напряжение искры	20-30 кВ
Диапазон опережения зажигания	0°-30° до ВМТ
Сопротивление катушки (первичн.)	0.56-0.84 Ом

Свечи зажигания: подбор и замена

Для двигателя Honda GX 390 корректный подбор свечи зажигания критически важен, так как несоответствие параметров ведет к снижению мощности, повышенному расходу топлива и детонации. Производитель строго регламентирует тепловую характеристику и калильное число, учитывая высокую степень сжатия (8.5:1) и рабочую температуру мотора.

Использование неподходящих свечей провоцирует прогар клапанов, повреждение поршневой группы или катушки зажигания. Регулярная проверка состояния электродов и зазора обязательна при техническом обслуживании, особенно при работе в экстремальных условиях (пыль, влага, длительные нагрузки).

Рекомендуемые модели свечей

Оригинальные спецификации Honda:

• NGK BPR6ES (стандартная для большинства модификаций)
• DENSO W20EPR-U (полный аналог)
• Допустимые аналоги: Champion RN9YC, Bosch WR7DC

Ключевые параметры:

Калильное число	6 (NGK), 20 (DENSO)
Зазор	0.7–0.8 мм
Резьба	M14 × 1.25
Длина резьбы	19 мм

Признаки износа свечи

1. Затрудненный запуск "на холодную".
2. Неустойчивые обороты или пропуски зажигания.
3. Появление черной сажи (обогащенная смесь) или белого налета (перегрев).
4. Механические повреждения: трещины на изоляторе, эрозия электродов.

Процедура замены

Инструмент: свечной ключ на 5/8" (16 мм), щуп для регулировки зазора.

1. Очистите область вокруг свечи сжатым воздухом.
2. Отсоедините высоковольтный провод, потянув за колпачок (не за провод!).
3. Выкрутите свечу против часовой стрелки, придерживая ключ перпендикулярно.
4. Проверьте зазор новой свечи (при необходимости отрегулируйте подгибанием бокового электрода).
5. Вкрутите свечу вручную до упора во избежание перекоса резьбы.
6. Дожмите ключом с усилием 15–20 Н·м (1/4 оборота после контакта с прокладкой).

Важно: Работу выполняйте на остывшем двигателе. После замены проверьте отсутствие подсоса воздуха в колодец свечи – характерное шипение укажет на негерметичность.

Редукторные модели: особенности компоновки

Редукторные модификации Honda GX 390 оснащаются интегрированным понижающим редуктором, который монтируется непосредственно на картер двигателя. Такая конструкция обеспечивает компактность агрегата и оптимальное распределение нагрузок. Редуктор преобразует высокие обороты коленчатого вала в увеличенный крутящий момент при сниженной выходной скорости, что критически важно для оборудования, требующего высокого тягового усилия.

Компоновка предполагает жёсткое соединение редукторного узла с основным блоком через фланцевое крепление, исключая необходимость дополнительных переходных элементов. Выходной вал редуктора ориентирован перпендикулярно оси коленвала (в угловых версиях) или параллельно (в прямых моделях), что расширяет возможности интеграции двигателя в технику. Для защиты механизма используется усиленный алюминиевый картер с лабиринтными уплотнениями.

Конструктивные отличия

• Система смазки: Общий масляный контур для двигателя и редуктора с увеличенным объёмом масла (1.1 л)
• Крепление навесного оборудования: Усиленные монтажные платформы с резьбовыми отверстиями под болты М10
• Охлаждение: Дополнительные рёбра на редукторном блоке для улучшения теплоотдачи

Тип редуктора	Передаточное число	Направление выходного вала
Прямой (соосный)	2:1 / 3:1	Параллельно коленвалу
Угловой (ортогональный)	2.5:1 / 3.8:1	Перпендикулярно коленвалу

Реверсивные модификации оснащаются кулачковым механизмом переключения направления вращения, активируемым внешним рычагом. Все версии имеют защиту от выброса масла при наклонах до 25° благодаря двухступенчатым сальниковым узлам.

Регулировка клапанов: пошаговая инструкция

Точная регулировка зазоров клапанов критична для стабильной работы двигателя Honda GX 390. Неправильные зазоры приводят к снижению мощности, перегреву и ускоренному износу. Проводите регулировку на холодном двигателе (температура ниже 35°C) после снятия кожуха маховика и клапанной крышки.

Потребуются инструменты: щуп 0.15 мм, ключ на 10 мм, крестовая отвертка и плоскогубцы. Заранее подготовьте чистую ветошь для удаления загрязнений с зоны ГРМ. Убедитесь в отсутствии грязи в механизме перед началом работ.

Последовательность регулировки

1. Поворачивайте маховик по часовой стрелке до совпадения метки "Т" (верхняя мертвая точка) с указателем на картере.
2. Проверьте зазор между коромыслом и стержнем клапана:
   • Впускной клапан: 0.15±0.02 мм
   • Выпускной клапан: 0.20±0.02 мм
3. Ослабьте контргайку регулировочного винта ключом на 10 мм.
4. Вставьте щуп между коромыслом и клапаном, вращайте винт отверткой до легкого зажатия щупа.
5. Зафиксируйте винт, затяните контргайку с моментом 10-12 Н·м без смещения регулировки.
6. Проверьте зазор повторно после затяжки – щуп должен проходить с небольшим усилием.
7. Поверните маховик на 360° и перепроверьте зазоры для обоих клапанов.

После регулировки установите клапанную крышку с новой прокладкой, равномерно затянув болты крест-накрест. Категорически запрещается запуск двигателя без крышки! Первый пуск проводите на минимальных оборотах, контролируя отсутствие стуков в ГРМ.

Ресурс двигателя Honda GX 390 до капитального ремонта

Номинальный ресурс двигателя Honda GX 390 до первого капитального ремонта составляет порядка 3000–5000 моточасов при условии соблюдения регламентов обслуживания и эксплуатации в штатных режимах. Этот показатель является базовым ориентиром, заявленным производителем для моделей промышленного назначения.

Фактическая наработка до необходимости восстановления напрямую зависит от интенсивности нагрузок, качества расходных материалов (масла, фильтров, топлива) и соблюдения периодичности ТО. Регулярная работа на предельных оборотах, длительные перегрузки или пренебрежение заменой масла сокращают межремонтный период в 1.5–2 раза.

Ключевые факторы, влияющие на ресурс

• Качество масла и своевременность замены: Рекомендуется синтетическое масло SAE 10W-30 с заменой каждые 100 моточасов.
• Режим эксплуатации: Постоянная работа свыше 3600 об/мин ускоряет износ кривошипно-шатунного механизма.
• Чистота воздушного фильтра: Загрязненный фильтр вызывает абразивный износ цилиндро-поршневой группы.
• Термические нагрузки: Перегрев из-за забитых ребер охлаждения или недостаточной вентиляции.

Критическими признаками выработки ресурса считаются:

1. Падение компрессии ниже 6–7 атм (норма: 8–12 атм).
2. Устойчивый сизый выхлоп, свидетельствующий о повышенном расходе масла.
3. Стуки в нижней части картера из-за износа коренных подшипников.

Условия эксплуатации	Ожидаемый ресурс (моточасы)
Стандартные нагрузки (80% от макс.) + регулярное ТО	4500–5000
Постоянные перегрузки + несвоевременная замена масла	2000–2500
Экстремальные режимы (стройка, горное применение)	1500–1800

Важно: Ресурс свечи зажигания NGK BPR6ES составляет 500–700 часов, а несвоевременная её замена провоцирует калильное зажигание, разрушающее поршень. Регулярная замена ремня ГРМ (каждые 1500 часов) предотвращает аварийный останов двигателя.

Требования к топливу: бензин и добавки

Двигатель Honda GX 390 требует использования неэтилированного бензина с минимальным октановым числом АИ-92. Рекомендуется применять топливо стандарта Евро-4 и выше, обеспечивающее оптимальные параметры сгорания и снижающее риск образования нагара. Категорически запрещено использование этилированного бензина, так как свинец повреждает каталитический нейтрализатор и датчики кислорода.

Крайне важна свежесть топлива: бензин теряет летучесть через 30 дней хранения, что приводит к затрудненному запуску, падению мощности и увеличению вредных выбросов. Избегайте смешивания с маслом (кроме двухтактных модификаций) и попадания воды или механических примесей в топливную систему. Всегда сливайте бензин из бака перед длительным простоем двигателя.

Рекомендации по топливным добавкам

• Стабилизаторы топлива: Обязательны при планируемом простое свыше 1 месяца. Добавляются в свежий бензин согласно дозировке производителя (например, Honda Fuel Stabilizer). Сохраняют химическую стабильность топлива до 12 месяцев.
• Очистители топливной системы: Применяются периодически (раз в 50 моточасов) для удаления отложений в карбюраторе и камере сгорания. Используйте составы, совместимые с каталитическими системами.
• Запрещенные присадки: Не допускаются добавки, содержащие метанол, этанол свыше 10% или металлосодержащие компоненты (MMT). Они вызывают коррозию топливных магистралей, деформацию резиновых уплотнений и преждевременный износ.

Система вентиляции картера: назначение

В процессе работы двигателя Honda GX 390 часть отработавших газов прорывается через поршневые кольца в картерное пространство. Это создает избыточное давление, которое без корректного отвода приводит к выдавливанию моторного масла через уплотнения, сальники и прокладки. Система вентиляции предотвращает такие утечки, стабилизируя внутреннее давление.

Прорывные газы содержат кислотные соединения, пары топлива и воду, образующиеся при конденсации. При отсутствии вентиляции эти компоненты смешиваются с маслом, провоцируя его окисление, вспенивание и ускоренную деградацию. Своевременное удаление загрязнений через систему сохраняет смазочные свойства масла и снижает износ трущихся деталей.

Ключевые задачи системы

• Стабилизация давления: Отвод избыточных газов для защиты уплотнений от повреждений.
• Очистка картера: Удаление агрессивных примесей, продлевающее ресурс моторного масла.
• Снижение выбросов: Возврат части газов через впускной тракт для дожигания (экологичность).
• Контроль влаги: Предотвращение образования коррозии и эмульсий в масляной системе.

В GX 390 реализована принудительная вентиляция закрытого типа: газы отводятся через маслоотделитель, где смазка осаждается и возвращается в поддон, а очищенный поток направляется во впускной коллектор. Это исключает прямой контакт вредных веществ с атмосферой и обеспечивает стабильную работу двигателя под нагрузкой.

Крепежные фланцы: типоразмеры

Крепежные фланцы двигателя Honda GX 390 стандартизированы для универсальной интеграции с оборудованием. Основной фланец выполнен в виде квадратной пластины с симметричным расположением отверстий под болты.

Ключевой параметр – межосевое расстояние крепежных отверстий, составляющее 160×160 мм. Диаметр отверстий – 12 мм, что соответствует болтам М12. Центральное отверстие под выходной вал имеет диаметр 25,4 мм (1 дюйм) со шпоночным пазом 8×4 мм.

Типовые конфигурации

• Стандартный 4-отверстный фланец: отверстия по углам квадрата 160×160 мм
• Усиленный вариант: дополнительные отверстия М10 по периметру (совместим с EU-стандартами)
• Модификация для генераторов: 4 отверстия М12 + 2 направляющих штифта Ø10 мм

Параметр	Значение	Стандарт
Межосевое расстояние	160×160 мм	SAE J609
Диаметр крепежных отверстий	12 мм	ISO 3010
Диаметр вала	25,4 мм	JIS D 1001
Толщина фланца	15 мм	–

Для установки на нестандартное оборудование применяются переходные пластины толщиной 10–12 мм, повторяющие геометрию фланца. Обязательна проверка соосности валов при использовании адаптеров.

Защита от перегрузки: особенности реализации

Система защиты двигателя Honda GX 390 от перегрузки реализована через интеллектуальную комбинацию механических и топливных решений, предотвращающих критические повреждения при экстремальных нагрузках или работе в нештатных условиях. Ключевым элементом выступает центробежный регулятор оборотов, постоянно отслеживающий частоту вращения коленчатого вала.

При резком увеличении нагрузки (например, заклинивании рабочего инструмента) происходит падение оборотов двигателя. Регулятор мгновенно реагирует на это отклонение, воздействуя через тягу на дроссельную заслонку карбюратора. Это приводит к принудительному ограничению подачи топливно-воздушной смеси, предотвращая:

• Перегрев компонентов из-за недостаточного охлаждения на низких оборотах
• Повреждение поршневой группы вследствие детонации топлива
• Деформацию коленвала при превышении крутящего момента

Технические аспекты работы системы

Точность срабатывания обеспечивается калибровкой пружины регулятора, настроенной на оптимальный диапазон 3000-3600 об/мин для номинальной мощности. При достижении нижнего порога (около 2700 об/мин) происходит полное закрытие дросселя, а не плавное регулирование. Такая "ступенчатая" логика гарантирует:

1. Мгновенную остановку подачи нагрузки на коленчатый вал
2. Автоматическое восстановление рабочих оборотов после снятия перегрузки
3. Отсутствие необходимости ручного сброса – система реактивируется при следующем запуске

Дополнительную защиту обеспечивает двойная система охлаждения: принудительный обдув цилиндра крыльчаткой маховика дополнен масляным радиатором. Это критично при частых срабатываниях ограничителя, когда температура блока цилиндров может резко возрастать.

Работа в экстремальных температурах

Двигатель Honda GX 390 демонстрирует устойчивость к высоким температурам благодаря эффективной воздушной системе охлаждения и алюминиевым ребрам цилиндра. Однако при длительной эксплуатации в условиях +40°C и выше возможны снижение мощности и повышенный износ из-за термического расширения деталей. Критически важно контролировать чистоту охлаждающих поверхностей и избегать перегрузок.

Эксплуатация при температурах ниже -15°C затрудняет запуск из-за загустения масла и ухудшения испаряемости топлива. Особое внимание требуется к карбюратору и топливной системе, где возможно образование ледяных пробок при наличии влаги в горючем. Длительная работа на морозе без прогрева ускоряет износ трущихся пар.

Оптимизация работы в критических условиях

Рекомендации для жаркого климата:

• Используйте масла класса SAE 10W-40 или 15W-40 с улучшенными термоокислительными свойствами
• Увеличьте частоту очистки воздушного фильтра и ребер охлаждения
• Применяйте топливо с октановым числом не ниже рекомендованного для предотвращения детонации

Меры для холодного климата:

• Переходите на синтетические масла вязкостью SAE 5W-30 или 0W-30
• Устанавливайте предпусковые подогреватели картера или топливных магистралей
• Добавляйте антигели в бензин при температуре ниже -20°C
• Храните технику в отапливаемом помещении перед запуском

Уровень шума: стандартные показатели

Двигатель Honda GX390 при номинальной нагрузке генерирует уровень звукового давления в диапазоне 96-98 дБ(А) на расстоянии 7 метров. Этот показатель измеряется в соответствии с международными стандартами ISO 6798 и ГОСТ Р ИСО 6798-2005, регламентирующими методику испытаний двигателей малой мощности.

Заявленные производителем значения соответствуют нормативам для оборудования промышленного назначения. Шумовая характеристика учитывает работу стандартного глушителя и базовой системы подавления вибрации без дополнительных шумоизолирующих кожухов.

Ключевые параметры и особенности

• Источники шума: Основной вклад вносят выхлопная система (≈45%) и механические компоненты (поршневая группа, клапаны ≈35%)
• Сравнение с аналогами: На 3-5 дБ(А) тише большинства двигателей аналогичного класса за счет:
  1. Многоступенчатого глушителя с камерами резонансного гашения
  2. Прецизионной балансировки коленвала

Режим работы	Уровень шума (дБ(А))
Холостой ход (2700 об/мин)	87-89
Максимальная мощность (3600 об/мин)	96-98
С кожухом-глушителем*	82-85

* Опциональное оборудование для особых требований по шумоизоляции

Применение в спецтехнике: примеры оборудования

Двигатель Honda GX390 активно используется в специализированной технике благодаря высокой мощности (13 л.с.), надёжности и способности работать в экстремальных условиях. Его конструкция обеспечивает стабильную производительность при длительных нагрузках и вибрациях, характерных для строительных и промышленных задач.

Устойчивость к перепадам температур, пыле- и влагозащищённость делают GX390 оптимальным решением для мобильного оборудования. Двигатель легко интегрируется в различные системы, поддерживая работу навесного инструмента и вспомогательных механизмов без потери КПД.

Распространённые типы спецтехники с Honda GX390:

• Генераторные установки: сварочные агрегаты, мобильные электростанции
• Напорное оборудование: пожарные мотопомпы, дренажные системы
• Дорожно-строительная техника: виброплиты, асфальтоукладчики, гусеничные траншеекопатели
• Компрессорные станции: передвижные воздушные компрессоры для пневмоинструмента
• Грузоподъёмные механизмы: мини-лебёдки, подъёмные платформы
• Сельхозоборудование: кормораздатчики, опрыскиватели высокой мощности

Консервация при длительном хранении

Перед консервацией двигателя Honda GX 390 полностью очистите внешние поверхности от грязи, масляных пятен и растительных остатков. Проверьте отсутствие повреждений патрубков, проводов и резиновых уплотнителей – их целостность критична для защиты от влаги.

Слейте отработанное масло через заливное отверстие при прогретом двигателе. Залейте новое масло SAE 10W-30 до верхней метки щупа и запустите мотор на 2-3 минуты для распределения смазки по системе.

Этапы консервации топливной системы

1. Обработайте цилиндр: через свечное отверстие впрысните 5 мл моторного масла, вручную проверните коленвал 10 раз для распределения
2. Заправьте бак полностью топливом с добавлением стабилизатора (например, STA-BIL), соблюдая пропорции по инструкции к присадке
3. Прогрейте двигатель 15 минут для циркуляции стабилизированного топлива по системе
4. Перекройте топливный кран и выработайте остатки горючего до самостоятельной остановки мотора

Обработайте металлические поверхности: нанесите консервационную смазку на неокрашенные детали (вал отбора мощности, элементы крепления) и цилиндр охлаждения. Избегайте попадания состава на резиновые уплотнения.

Элемент	Материал обработки	Периодичность контроля
Воздушный фильтр	Силикагелевый пакет-осушитель внутрь корпуса	Каждые 3 месяца
Выхлопное отверстие	Технический вазелин	Перед запуском
Резьбовые соединения	Аэрозольный антикоррозионный спрей	Раз в полгода

Храните двигатель в сухом помещении при температуре от -10°C до +35°C. Установите агрегат на деревянный поддон и накройте воздухопроницаемым чехлом. Запрещено использование полиэтиленовой пленки – она провоцирует конденсат. Раз в 6 месяцев вручную проворачивайте коленвал на 2-3 оборота для обновления масляной пленки.

Типы глушителей: выбор для разных задач

Правильный подбор глушителя для двигателя Honda GX 390 напрямую влияет на эффективность работы оборудования, уровень шума и долговечность силового агрегата. Штатная комплектация обычно включает базовый вариант, но для специфических задач требуется специализированное решение.

Ключевые критерии выбора – допустимый уровень шума в зоне эксплуатации, требования к мощности двигателя, наличие искрогасителя для пожароопасных сред и ограничения по выбросам. Несоответствие этим параметрам может привести к нарушению норм безопасности или снижению производительности.

Распространенные типы глушителей для Honda GX390

Тип глушителя	Уровень шума	Применение	Особенности
Стандартный (штатный)	~85 дБ	Универсальные задачи: генераторы, насосы	Баланс шумоподавления и мощности, минимальное сопротивление потоку газов
С искрогасителем	83-87 дБ	Пожароопасные среды: лесозаготовка, сельхозработы	Металлический сетчатый фильтр блокирует выброс искр
Низкошумный	74-78 дБ	Жилые зоны, медицинские учреждения, ночные работы	Многосекционная конструкция с поглотителями, возможна небольшая потеря мощности
Повышенной производительности	90-95 дБ	Спортивная техника, дрэг-рейсинг	Прямоточная конструкция для минимизации сопротивления, увеличение мощности на 3-5%

Для оборудования с высокими вибрационными нагрузками (например, виброплиты) выбирайте модели с усиленными креплениями. При длительной работе на высоких оборотах обязательна термостойкая изоляция выхлопной трубы для защиты оператора и узлов техники.

Система охлаждения масла: конструкция

Двигатель Honda GX 390 оснащен принудительной системой охлаждения моторного масла, интегрированной в общую конструкцию силового агрегата. Основным элементом выступает стальной пластинчатый масляный радиатор, закрепленный перед блоком цилиндров в зоне интенсивного воздушного потока от маховика.

Циркуляция масла обеспечивается шестеренчатым насосом, встроенным в картер. Насос забирает нагретое масло из поддона через маслоприемник и направляет его под давлением через радиатор, где происходит теплообмен с набегающим воздухом. Охлажденное масло возвращается по каналам в основные узлы двигателя.

Ключевые компоненты системы

• Масляный радиатор: набор тонких стальных пластин с оребрением для увеличения площади теплоотдачи.
• Масляный насос: шестеренчатого типа с редукционным клапаном поддержания давления 0.8-1.2 МПа.
• Воздушный дефлектор: направляет поток от маховика точно на радиатор.
• Стальные маслопроводы: соединяют радиатор с системой смазки двигателя.

Параметр	Характеристика
Тип охлаждения	Воздушный (принудительный обдув)
Рабочая температура масла	85-105°C (под нагрузкой)
Площадь радиатора	≈ 120 см²

Конструктивно система использует общий воздушный поток с основным охлаждением двигателя, что исключает необходимость отдельных вентиляторов. Пластины радиатора имеют антикоррозийное цинковое покрытие, а герметичность соединений обеспечивается медными шайбами. Такая компоновка предотвращает перегрев масла при длительной работе под нагрузкой, снижая его окисление и сохраняя смазывающие свойства.

Ограничитель оборотов: настройка

Ограничитель оборотов в двигателе Honda GX 390 – механизм, предотвращающий превышение максимально допустимой частоты вращения коленчатого вала. Его корректная настройка критична для предотвращения перегрузок, снижения риска поломок и обеспечения стабильной работы под нагрузкой.

Регулировка выполняется через ограничительный винт на карбюраторе, который контролирует ход дроссельной заслонки. Для точной калибровки необходим тахометр, а все манипуляции проводятся на прогретом двигателе в соответствии с техническими нормативами производителя.

Пошаговый процесс регулировки

1. Прогрейте двигатель 5 минут на холостом ходу.
2. Подключите тахометр к высоковольтному проводу свечи зажигания.
3. Ослабьте контргайку регулировочного винта ограничителя оборотов.
4. Плавно вращайте винт отверткой, отслеживая показания тахометра:
   • По часовой стрелке – уменьшение максимальных оборотов
   • Против часовой стрелки – увеличение максимальных оборотов
5. Установите значение 3600 ± 150 об/мин (стандарт для GX 390).
6. Зафиксируйте настройку, затянув контргайку при работающем двигателе.

Параметр	Нормальное значение	Риск при нарушении
Максимальные обороты	3600 об/мин	Деформация клапанов (выше нормы), перегрев (ниже нормы)
Допустимое отклонение	±150 об/мин	Вибрации, ускоренный износ подшипников

После регулировки проверьте реакцию двигателя на резкое открытие дросселя – отсутствие «провалов» и стабильный возврат к холостым оборотам подтверждают корректность настройки. Избегайте превышения порога в 3750 об/мин: это вызывает режим работы «на отсечке» с характерными хлопками в глушителе.

Обкатка нового двигателя: правила

Первые часы работы нового двигателя Honda GX 390 критически важны для формирования оптимального зазора между трущимися деталями цилиндропоршневой группы и подшипниками. Правильная обкатка способствует приработке поверхностей без перегрева и деформации, что напрямую влияет на мощность, ресурс и расход масла.

Соблюдение регламента запуска и нагрузок в начальный период эксплуатации минимизирует риск преждевременного износа колец, стенок цилиндра и коленчатого вала. Игнорирование этих правил может привести к снижению компрессии, повышенному угару масла и сокращению срока службы силового агрегата.

Основные этапы и требования

Процесс обкатки разделяется на два ключевых этапа с четкими ограничениями:

1. Первые 2-3 часа работы (начальный этап):
   • Избегайте постоянной работы на холостом ходу дольше 5 минут.
   • Применяйте переменные нагрузки: чередуйте 2-3 минуты под нагрузкой ~30% от максимальной с 1-2 минутами на холостом ходу.
   • Не допускайте длительной работы на максимальных оборотах.
2. Последующие 5-7 часов (основной этап):
   • Постепенно увеличивайте нагрузку до 50-75% от максимальной.
   • Допускаются кратковременные (до 10 минут) пиковые нагрузки до 80%.
   • Каждые 30 минут давайте двигателю остыть на холостом ходу 3-5 минут.

Параметр	Начальный этап (0-3ч)	Основной этап (3-10ч)
Макс. нагрузка	30%	75%
Продолжительность пиковых нагрузок	Не допускается	До 10 минут
Контроль уровня масла	Перед каждым запуском

Обязательные условия: Используйте только рекомендованное масло SAE 10W-30 (класс SJ или выше) и неэтилированный бензин АИ-92/95. После первых 5 часов работы замените масло и масляный фильтр для удаления продуктов приработки.

Важно: При появлении нехарактерных стуков, вибрации или перегрева немедленно остановите двигатель. Проверьте уровень масла и отсутствие утечек перед возобновлением работы.

Диагностика неисправностей: основные признаки

Своевременное выявление проблем в работе двигателя Honda GX 390 позволяет предотвратить серьезные поломки и дорогостоящий ремонт. Обращайте внимание на отклонения в работе силового агрегата, которые сигнализируют о необходимости диагностики.

Ключевые признаки неисправностей проявляются в изменении привычного поведения двигателя: нестабильная работа, посторонние звуки, вибрации или видимые следы износа. Анализ этих симптомов помогает локализовать проблему.

Типичные симптомы и возможные причины

• Затрудненный запуск или отказ запускаться
  • Износ свечи зажигания/неправильный зазор
  • Загрязнение воздушного фильтра или карбюратора
  • Низкое качество топлива/засор топливопровода
• Неустойчивая работа на холостом ходу или под нагрузкой
  • Неправильная регулировка карбюратора
  • Подсос воздуха во впускном тракте
  • Проблемы с системой зажигания (катушка, высоковольтный провод)
• Чрезмерная вибрация или нехарактерные шумы
  • Ослабление крепежных болтов
  • Износ подшипников коленвала
  • Деформация или разбалансировка режущего оборудования (в технике с навесными элементами)
• Падение мощности и перегрев
  • Забитый радиатор охлаждения/ребра цилиндра
  • Низкий уровень масла или использование неподходящей смазки
  • Нарушение фаз газораспределения (растяжение цепи ГРМ)
• Повышенный расход масла или топлива
  • Износ маслосъемных колец/цилиндропоршневой группы
  • Утечки через прокладки (головки блока, клапанной крышки)
  • Неотрегулированный карбюратор

Критические признаки, требующие немедленной остановки

Симптом	Возможная причина
Густой сизый дым из выхлопа	Прогар поршня/разрушение поршневых колец
Стук или скрежет в картере	Разрушение шатунного подшипника
Резкое падение давления масла (при наличии датчика)	Забитый масляный фильтр/неисправность маслонасоса
Появление металлической стружки в масле	Активный износ деталей КШМ/ГРМ

Чертежи и схемы двигателя для ремонта

Техническая документация Honda GX 390 включает детализированные схемы разборки/сборки, эпюрные изображения компонентов и размерные чертежи критичных узлов. Эти материалы необходимы для корректной идентификации взаимного расположения деталей, определения допусков и подбора аналогов при замене изношенных элементов. Производитель предоставляет их в виде пакетов PDF-файлов с нумерацией позиций, соответствующих оригинальным каталожным номерам запчастей.

Особое внимание уделяется схемам газораспределительного механизма и кривошипно-шатунной группы, где отклонение даже на 0.1 мм от указанных параметров ведет к снижению компрессии или ускоренному износу. Для электронных компонентов (катушка зажигания, стартер) обязательны принципиальные электрические схемы с обозначением точек замера сопротивления обмоток и проверки целостности проводки.

Ключевые разделы документации

• Взрыв-схема двигателя с нумерацией всех компонентов
• Чертежи ответственных узлов: коленвал, распредвал, шестерни ГРМ
• Гидравлическая схема масляного насоса и каналов смазки
• Спецификации крутящих моментов для болтовых соединений

Тип схемы	Применение при ремонте	Критичные параметры
Сборки картера	Контроль соосности подшипников	Допуск параллельности: 0.03 мм
Системы воздухоочистки	Проверка герметичности каналов	Диаметр диффузора карбюратора: 24±0.1 мм
Электросхема стартера	Диагностика цепи питания	Сопротивление обмотки: 0.18–0.23 Ом

Важно: При использовании неоригинальных схем сверяйте масштабы и единицы измерения – японская документация часто использует метрическую систему с обозначениями в миллиметрах и ньютон-метрах, тогда как американские аналоги могут содержать дюймовые размеры и футо-фунты.

Ремкомплекты: перечень запчастей

Комплекты для ремонта двигателя Honda GX390 включают наборы критически важных расходных компонентов, подверженных износу в процессе эксплуатации. Они обеспечивают восстановление работоспособности мотора без необходимости приобретения отдельных деталей, сокращая время простоя и гарантируя совместимость элементов.

Производитель и сторонние компании предлагают специализированные наборы, сгруппированные по типу обслуживаемых узлов. Каждый комплект содержит строго определенные элементы, необходимые для конкретного вида ремонта или планового ТО.

Основные типы ремкомплектов

• Комплект поршневой группы: Поршень, компрессионные/маслосъемные кольца, палец поршня, стопорные кольца
• Комплект клапанов: Впускной/выпускной клапаны, направляющие втулки, маслосъемные колпачки, седла клапанов
• Комплект прокладок ГБЦ: Прокладка головки блока цилиндров, прокладка клапанной крышки, уплотнения свечи зажигания
• Комплект карбюратора: Игольчатый клапан, жиклеры, диафрагмы, уплотнительные кольца, винты регулировки
• Комплект стартера: Возвратная пружина, шнур стартера, рукоятка, собачки храпового механизма

Тип комплекта	Ключевые компоненты	Дополнительно
Комплект сцепления	Фрикционные диски, нажимной диск, пружины	Стопорные шайбы, шпонки
Комплект ТО	Масляный фильтр, воздушный фильтр, свеча зажигания	Прокладка сливной пробки, уплотнения

Сравнение с аналогами других производителей

Honda GX 390 конкурирует с бензиновыми двигателями аналогичного класса от Briggs & Stratton (серия 950), Kohler (CH440), Lifan и Patriot. Ключевыми отличительными факторами становятся ресурс работы и стабильность характеристик под нагрузкой: японский мотор демонстрирует меньшую склонность к перегреву при длительной эксплуатации в сравнении с китайскими аналогами, а также более предсказуемую динамику при пиковых нагрузках.

Экономическая составляющая играет важную роль – двигатели Lifan или Patriot предлагают начальную цену на 25-40% ниже, но требуют более частого обслуживания и уступают в топливной эффективности. Например, удельный расход топлива у GX 390 составляет ~374 г/кВт*ч против 390-410 г/кВт*ч у большинства конкурентов. При этом европейские и американские аналоги (Kohler, Briggs & Stratton) сопоставимы по стоимости, но проигрывают в доступности запчастей в СНГ.

Ключевые отличия в технических аспектах

Параметр	Honda GX 390	Lifan 420 (13 л.с.)	Briggs & Stratton 850	Kohler CH440
Мощность (л.с./кВт)	13 / 9.7	13 / 9.7	12.5 / 9.3	14 / 10.4
Ресурс до капремонта (моточасов)	3500+	1500-2000	2500	3000
Система смазки	Двухступенчатый фильтр	Базовый масляный фильтр	Одноразовый фильтр	Полнопоточная фильтрация
Уровень шума (дБ)	84	87-89	86	85

Конструктивные преимущества Honda проявляются в деталях:

• Система газораспределения – алюминиевые толкатели и усиленный распредвал против чугунных компонентов у бюджетных аналогов
• Защита от перегрузок – автоматический декомпрессор, отсутствующий у Lifan/Patriot
• Ремонтопригодность – модульная конструкция ЦПГ против цельнолитых блоков конкурентов

Критичным недостатком GX 390 остается высокая стоимость, однако при интенсивной эксплуатации это компенсируется тремя факторами:

1. В 2 раза меньшим количеством внеплановых простоев
2. Стандартизированной диагностикой через OBD-разъем
3. Гарантированной взаимозаменяемостью запчастей между поколениями

Подключение к гидронасосам и генераторам

Двигатель Honda GX 390 оснащён универсальным валом отбора мощности (ВОМ) диаметром 25.4 мм (1 дюйм) с правой резьбой, что обеспечивает совместимость с широким спектром навесного оборудования. Стандартная конфигурация вала и высокая крутящая мощность (26.5 Н·м при 2500 об/мин) позволяют напрямую подключать гидравлические насосы шестеренчатого или поршневого типа, а также однофазные и трёхфазные генераторы переменного тока мощностью до 8-10 кВт.

Для безопасного и эффективного подключения критически важно соблюдать соосность валов и использовать только сертифицированные переходные муфты или шкивы соответствующего типоразмера. Несоблюдение центровки приводит к вибрациям, перегреву подшипников и преждевременному износу узлов. Обязательна установка защитного кожуха на вращающиеся элементы согласно требованиям ТБ.

Ключевые требования при монтаже

• Гидронасосы:
  • Максимальное давление в системе: не выше 250 бар
  • Рекомендуемый объем масла в гидробаке: минимум 3x производительность насоса
  • Обязательная установка предохранительного клапана в контуре
• Генераторы:
  • Частота вращения: строго 3000 об/мин для 50 Гц (Европа/Азия)
  • Допустимый дисбаланс фаз: ≤ 25% для трёхфазных моделей
  • Требуемый класс изоляции обмоток: F или H

Параметр	Гидронасосы	Генераторы
Рекомендуемая передача	Прямая муфта (1:1)	Ремённая (2:1) или прямая
Допустимая осевая нагрузка	≤ 150 Н	≤ 100 Н
Температура эксплуатации	-15°C до +40°C	-10°C до +35°C

При длительной работе под высокой нагрузкой (более 4 часов непрерывно) необходимо использовать масло с допуском SJ/SL и увеличивать интервалы ТО на 30%. Для генераторов обязателен монтаж стабилизатора напряжения при подключении чувствительной электроники.

Весовые показатели: масса двигателя с аксессуарами

Базовый сухой вес двигателя Honda GX 390 без дополнительных компонентов составляет 37 кг. Этот показатель включает стандартную комплектацию без учёта моторного масла, топлива и навесного оборудования.

При установке штатных аксессуаров масса агрегата увеличивается. Ключевыми элементами, влияющими на общий вес, являются воздушный фильтр, глушитель, топливный бак, кожух вентилятора и электростартер.

Детализация массы

Компонент	Масса (кг)
Базовый двигатель (сухой)	37,0
Воздушный фильтр	0,5
Глушитель	1,2
Топливный бак (пустой)	1,0
Кожух вентилятора	0,7
Электростартер	1,5
Суммарная масса с аксессуарами	41,9

Примечание: значения приведены для стандартной комплектации. Дополнительное оборудование (генератор, насос) увеличивает массу на 2-5 кг в зависимости от модели.

Работа под наклоном: допустимые углы

Двигатель Honda GX 390 рассчитан на работу в различных пространственных положениях, что критически важно для оборудования с нестационарной установкой (например, мотопомпы, генераторы, строительные машины). Корректная ориентация обеспечивает бесперебойную смазку деталей и предотвращает масляное голодание.

Производитель строго регламентирует допустимые углы наклона в процессе эксплуатации. Превышение этих значений ведет к нарушению подачи масла, перегреву и ускоренному износу кривошипно-шатунного механизма. Максимальные отклонения различаются для поперечного и продольного направления.

Ограничения по наклону

• Поперечный наклон (влево/вправо): Не более 25° во всех режимах работы
• Продольный наклон (вперед): Допускается до 30° только на холостом ходу или при выключенном двигателе
• Продольный наклон (назад): Не более 15° при работе под нагрузкой

Углы измеряются относительно горизонтальной плоскости установки двигателя. При эксплуатации на склонах обязательна проверка уровня масла строго по контрольному щупу на ровной поверхности перед запуском. Работа вне указанных диапазонов аннулирует гарантию производителя.

Список источников

Информация о двигателе Honda GX390 собрана из проверенных технических источников, гарантирующих точность характеристик и описания особенностей конструкции. Учтены только актуальные данные, соответствующие последним модификациям силового агрегата.

При подготовке материалов использовались официальная документация производителя, отраслевые стандарты и экспертные публикации, специализирующиеся на бензиновых двигателях. Это обеспечивает корректное отражение рабочих параметров и конструктивных решений.

• Официальное руководство по эксплуатации Honda GX390 (Honda Motor Co., Ltd.)
• Технический каталог двигателей Honda серии GX (Global Honda Power Products)
• Сравнительный анализ промышленных бензиновых двигателей (журнал "Двигателестроение")
• Сервисный мануал по ремонту Honda GX390 (издательство "ПрофиТехника")
• Отчеты испытаний на ресурс и расход топлива (лаборатория "Энергодиагностика")
• Спецификации EPA/CARB по экологическим стандартам для двигателей

Видео: Мотор Хонда GX 390 Ремонт двигателя китайскими запчастями. Разборка | Сборка | Запуск


• Задний бампер ВАЗ 2115 - установка, покраска, замена

• SAT стойки - обзор моделей, отзывов и цен

• Устройство ремней безопасности ВАЗ 2107 - материалы и конструкция
