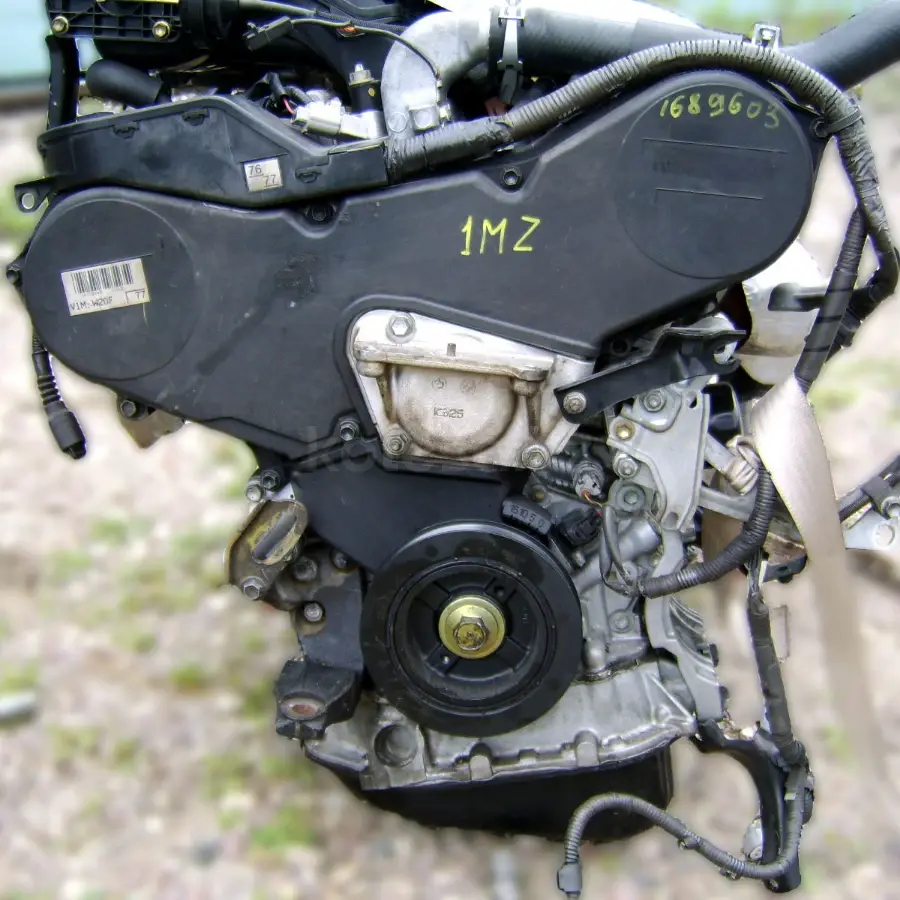

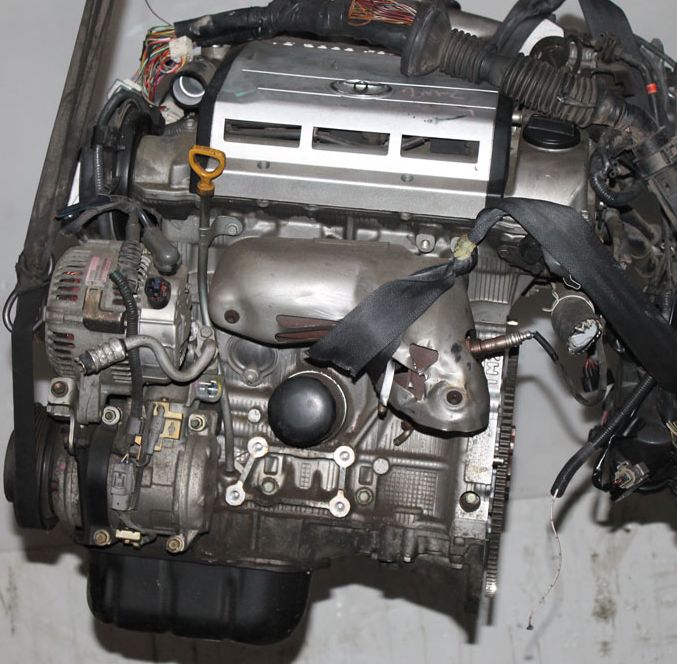

Двигатель Toyota 1MZ-FE - особенности, характеристики и описание

Статья обновлена: 18.08.2025

Бензиновый V6 двигатель Toyota 1MZ-FE занимает важное место в истории японского автопроизводителя.

Агрегат объемом 3.0 литра (2995 см³) выпускался с 1993 по 2004 год и устанавливался на популярные модели Toyota.

Двигатель известен своей высокой надежностью, плавностью работы и сбалансированной мощностью.

Конструкция с 24 клапанами, двумя распредвалами (DOHC) и распределенным впрыском обеспечивала стабильность и эффективность.

1MZ-FE заслужил репутацию выносливого мотора, но имеет специфические особенности эксплуатации и обслуживания.

История создания и применения двигателя 1MZ-FE

Двигатель 1MZ-FE был разработан компанией Toyota в середине 1990-х годов как часть нового поколения V-образных силовых агрегатов серии MZ. Основной задачей инженеров стало создание компактного, плавного и экологичного мотора для переднеприводных платформ, отвечающего ужесточающимся мировым стандартам по токсичности выбросов. Конструкция изначально проектировалась с акцентом на снижение вибраций, повышение надежности и оптимизацию теплового КПД.

Первый серийный образец дебютировал в 1993 году на японском рынке в модели Toyota Windom (предшественник Lexus ES). Технологической особенностью стала система изменения фаз газораспределения VVT-i (Variable Valve Timing intelligent), внедренная на впускных валах в 1997 году, что существенно повысило гибкость работы двигателя. Для минимизации шума и вибраций применялись балансирные валы, гидроопоры и особый дизайн блока цилиндров с усиленными перегородками.

Основные этапы эксплуатации

Двигатель устанавливался преимущественно на автомобили среднего и бизнес-класса:

• Toyota Camry (XV10, XV20, XV30) - основной носитель для рынков Северной Америки, Азии и Европы
• Lexus ES 300 (XV10, XV20) - люксовая версия Camry для США и Японии
• Toyota Avalon (XX10, XX20) - флагманская модель для американского рынка
• Toyota Sienna (XL10, XL20) - минивэны с поперечной компоновкой
• Toyota RAV4 (XA10, XA20) - компактные кроссоверы первой генерации

Производство продолжалось до 2008 года, после чего 1MZ-FE был заменен двигателями серии GR (2.5L V6). Ключевыми причинами снятия с конвейера стали:

1. Устаревшая конструкция по сравнению с новыми рядами 4-цилиндровых турбомоторов
2. Сложность адаптации к стандартам Euro 4 и ULEV II
3. Возросший спрос на топливную экономичность после скачка цен на нефть

Хронология модернизаций	Технические изменения
1993-1997	Базовый вариант без VVT-i, цепной ГРМ, ременной привод навесных
1998-2003	Интеграция VVT-i, переход на электронную дроссельную заслонку (ETCS-i)
2004-2008	Оптимизация камер сгорания, новые катализаторы, система EGR повышенной точности

Несмотря снятие с производства, 1MZ-FE сохранил репутацию выносливого двигателя при условии своевременного обслуживания. Наибольшее распространение он получил в Северной Америке, где выпускался на заводе TMMK в Кентукки. Характерные проблемы поздних лет эксплуатации включали закоксовывание масляных каналов и прогар клапанов при использовании низкокачественного топлива.

Годы выпуска и модельный ряд Toyota с мотором 1MZ-FE

Двигатель 1MZ-FE серийно устанавливался на автомобили Toyota с 1993 по 2004 год. Этот V6 агрегат стал основным силовым решением для среднеразмерных моделей бренда в Северной Америке и Азии, заменив устаревший рядный шестицилиндровый 1MZ-FE.

Мотор применялся преимущественно в переднеприводных и полноприводных платформах, включая седаны, минивэны и кроссоверы. Наиболее массово он использовался в Camry и Avalon, а также дебютировал на премиальных моделях Lexus под капотом ES300.

Модель	Поколение	Годы выпуска
Toyota Camry	V30/V40	1994-2001
Toyota Avalon	XX10/XX20	1995-2004
Toyota Sienna	XL10/XL20	1998-2003
Toyota RAV4	XA10	1996-2000
Toyota Estima/Previa	TCR10W/TCR20W	1994-1999
Lexus ES300	MCV20	1997-2001
Lexus RX300	MCU15	1999-2003
Toyota Windom	MCV20	1994-1998
Toyota Highlander	XU20	2001-2003

Тип двигателя: V6 в 1MZ-FE и его компоновка

Двигатель 1MZ-FE относится к серии V-образных шестицилиндровых силовых агрегатов Toyota. Его конструкция предполагает расположение цилиндров в два ряда под углом друг к другу, что обеспечивает компактность при сохранении высокой мощности. Такая схема традиционно применяется для балансировки инерционных сил и снижения вибраций по сравнению с рядными аналогами.

Компоновка 1MZ-FE отличается углом развала цилиндров в 60°, что оптимально для гармоничной работы V6. Двигатель устанавливается поперечно в моторном отсеке, что характерно для переднеприводных платформ Toyota. Блок цилиндров выполнен из алюминиевого сплава, с чугунными гильзами, что снижает общую массу конструкции. Коленчатый вал имеет 6 противовесов для динамического баланса.

Ключевые характеристики компоновки

Конфигурация	V6 (60° угол развала)
Расположение	Поперечное
Материал блока	Алюминий с чугунными гильзами
Головки блока	2 отдельные алюминиевые (DOHC)
Привод ГРМ	Ременной (интервал замены 90-100 тыс. км)

Особенности компоновки включают:

• Цепной привод балансирных валов в блоке цилиндров
• Нижнее расположение впускного коллектора
• Верхнее размещение выпускных трактов
• Симметричное расположение навесного оборудования

Такая архитектура обеспечивает плавность работы и упрощает интеграцию с трансмиссией, но усложняет доступ к задним свечам зажигания и форсункам при обслуживании.

Объем двигателя 1MZ-FE: рабочий объём цилиндров

Рабочий объём силового агрегата 1MZ-FE составляет 3.0 литра (2995 кубических сантиметров). Этот параметр является ключевым для классификации двигателя в линейке Toyota и напрямую влияет на его мощностные и крутящие характеристики.

Указанный объём достигается благодаря конфигурации V6 с шестью цилиндрами. Расчёт рабочего объёма произведён на основе диаметра цилиндра и хода поршня:

• Диаметр цилиндра (D): 87.5 мм
• Ход поршня (H): 83.0 мм

Объём одного цилиндра вычисляется по формуле: V_цил = π × (D/2)² × H. Подстановка значений даёт результат примерно 499.2 см³ для каждой камеры сгорания. Суммарный рабочий объём двигателя определяется умножением этого значения на количество цилиндров:

• V_общ = V_цил × 6 = 499.2 см³ × 6 = 2995 см³ (округляется до 3.0 л).

Этот показатель относит 1MZ-FE к категории среднелитражных двигателей. Конструкция с относительно большим диаметром цилиндров по сравнению с ходом поршня (короткоходная схема) способствует оптимизации для работы на высоких оборотах.

Система питания: многопортовый впрыск (MPI)

Двигатель 1MZ-FE оснащен распределенной системой впрыска топлива с электронным управлением (Multi-Point Injection). Каждый цилиндр получает топливо через индивидуальную форсунку, установленную во впускном коллекторе рядом с впускными клапанами. Это обеспечивает точное дозирование топливовоздушной смеси для всех шести цилиндров.

Система управляется электронным блоком (ECU), который анализирует данные от датчиков (положения дроссельной заслонки, расхода воздуха, температуры охлаждающей жидкости, детонации, кислорода в выпускном коллекторе) для расчета оптимального момента и длительности впрыска. Форсунки работают под давлением, создаваемым топливным насосом в баке (3.0–3.5 бар).

Ключевые характеристики и особенности

• Индивидуальные форсунки: 6 электромагнитных форсунок (по одной на цилиндр).
• Параллельный впрыск: Форсунки срабатывают группами (по 3) за два оборота коленвала.
• Регулировка состава смеси: Коррекция по сигналам кислородных датчиков (каталитический нейтрализатор).
• Адаптивность: ECU автоматически корректирует параметры впрыска при изменении нагрузки, оборотов, температуры или качества топлива.

Компонент	Функция
Топливный насос	Подача бензина из бака под постоянным давлением
Топливная рампа	Равномерное распределение топлива к форсункам
Регулятор давления	Поддержание стабильного давления в системе
Датчик массового расхода воздуха (ДМРВ)	Измерение объема воздуха для расчета нагрузки

Преимущества MPI на 1MZ-FE: Повышенная топливная экономичность, стабильная работа на всех режимах, снижение выбросов CO/HC, надежность (меньше склонности к образованию нагара на клапанах по сравнению с карбюраторными системами).

Типичные неисправности включают загрязнение форсунок, снижение производительности топливного насоса, негерметичность уплотнений или регулятора давления, выход из строя датчиков (особенно ДМРВ и кислородных). Требуется регулярная замена топливного фильтра.

Мощность двигателя в зависимости от года выпуска

Мощность 1MZ-FE варьировалась в зависимости от года производства и применяемых технологий. Изначальный вариант двигателя без VVT-i развивал скромные показатели, но инженерные доработки существенно повлияли на динамику характеристик.

Ключевым этапом стало внедрение системы изменения фаз газораспределения VVT-i в 1998 году. Эта модернизация позволила оптимизировать наполнение цилиндров и повысить эффективность сгорания топлива, что отразилось на выходной мощности.

Эволюция мощностных показателей

Годы выпуска	Мощность (л.с.)	Технологические особенности
1993-1997	190-194	Базовый вариант без VVT-i
1998-1999	200	Первое применение VVT-i на отдельных моделях
2000-2004	210	Массовое оснащение VVT-i, улучшенная прошивка ЭБУ

Примечания по спецификациям:

• Для рынка Северной Америки в 2000-2003 гг. мощность Camry V6 ограничена 192 л.с. из-за стандарта ULEV
• Модели Lexus (ES300/RX300) сохраняли 210 л.с. благодаря адаптированному выпускному тракту
• Японские версии с 1998 года получили VVT-i раньше европейских аналогов

Крутящий момент и его характеристики на разных оборотах

Двигатель 1MZ-FE развивает максимальный крутящий момент 284 Н·м при 4400 об/мин, демонстрируя характерную для атмосферных V6 плавную кривую. Уже с 2000 об/мин доступно свыше 90% пикового значения, что обеспечивает уверенную тягу в повседневных режимах без необходимости раскручивать мотор.

На низких оборотах (1500-2500 об/мин) агрегат проявляет высокую эластичность благодаря системе VVT-i и оптимальной геометрии впуска, минимизируя турболага-эффект. После достижения пика в зоне 4000-4800 об/мин крутящий момент снижается плавно, без резких провалов вплоть до отсечки при 6200 об/мин.

Динамика момента по диапазонам оборотов

Диапазон оборотов (об/мин)	Характеристика момента	Практическое влияние
1500-2500	220-260 Н·м (77-91% от макс.)	Уверенный старт без перегазовок, комфортная городская езда
3000-4500	270-284 Н·м (95-100%)	Оптимальная зона для обгонов и активного разгона
5000-6200	240-260 Н·м (84-91%)	Плавное снижение тяги, сохранение стабильной динамики

Такое распределение достигается за счёт:

• Длинных впускных трактов – улучшение наполнения цилиндров на низах
• Фазовращателя на впускном валу – адаптация газораспределения под режимы работы
• Оптимального угла открытия дросселя – поддержание высокого вакуума в ресивере

В результате 1MZ-FE обеспечивает линейную отдачу во всём рабочем диапазоне, исключая необходимость частых переключений передач и гарантируя комфорт при любых нагрузках.

Степень сжатия и рекомендуемое топливо

Двигатель 1MZ-FE обладает степенью сжатия 10.0:1. Этот показатель указывает на соотношение объёмов камеры сгорания при нахождении поршня в нижней и верхней мёртвых точках. Высокая степень сжатия улучшает термический КПД и мощность, но требует строгого контроля качества топлива для предотвращения детонации.

Производитель рекомендует использовать неэтилированный бензин с октановым числом не ниже АИ-92. Применение топлива с более низким октановым числом (например, АИ-80 или АИ-76) вызывает риск возникновения детонации, что приводит к повреждению поршней, колец и прокладки ГБЦ. Эксплуатация на неподходящем топливе также снижает ресурс двигателя и увеличивает расход.

Ключевые аспекты использования топлива

Оптимальные характеристики работы 1MZ-FE достигаются при соблюдении следующих условий:

• Минимальный стандарт: АИ-92 (RON 92)
• Предпочтительный вариант: АИ-95 или АИ-98 для снижения детонации в жарком климате или при высоких нагрузках
• Запрещено: этилированный бензин, топливо с добавлением метанола более 5%

Октановое число	Влияние на двигатель
АИ-92	Базовый стандарт, безопасная работа в штатных условиях
АИ-95-98	Снижение риска детонации, улучшение отзывчивости
Ниже АИ-92	Деградация поршневой группы, перегрев, потеря мощности

При возникновении характерных стуков (детонации) даже на АИ-92 следует проверить состояние датчика детонации, угол опережения зажигания и чистоту камеры сгорания. Для двигателей с пробегом свыше 200 000 км рекомендуется использование АИ-95.

Блок цилиндров: конструкция и материал

Блок цилиндров двигателя Toyota 1MZ-FE изготовлен методом литья под высоким давлением из алюминиевого сплава. Такой выбор материала обеспечивает значительное снижение общей массы силового агрегата по сравнению с чугунными конструкциями, что является ключевым фактором для переднеприводной компоновки автомобилей.

Конструктивно блок имеет V-образную форму с углом развала 60 градусов между цилиндрами. В нижней части блока интегрированы пять опор коренных подшипников коленчатого вала, выполненных из высокопрочного чугуна. Эти опоры фиксируются усиленными крышками с помощью болтов повышенной прочности.

Ключевые особенности

• Система охлаждения: Применены "мокрые" гильзы цилиндров, отлитые непосредственно в алюминиевом блоке, с интегрированными водяными каналами вокруг каждой гильзы для эффективного теплоотвода.
• Укрепление конструкции: Алюминиевый сплок усилен чугунными вставками в зонах повышенных нагрузок, включая постели распредвалов и точки крепления навесного оборудования.
• Система смазки: Масляные каналы высокого давления интегрированы непосредственно в материал блока, что обеспечивает стабильную подачу масла к коренным подшипникам и ГБЦ.

Параметр	Характеристика
Диаметр цилиндра	87.5 мм
Межцентровое расстояние цилиндров	95.0 мм
Высота блока (от оси коленвала)	207.5 мм

Для предотвращения коррозии и повышения износостойкости гильзы цилиндров обработаны методом плазменного напыления ферроуглеродистого сплава. Верхняя плоскость блока имеет фрезерованную поверхность с высокой точностью прилегания к головкам цилиндров, что обеспечивает герметичность камеры сгорания.

Головка блока цилиндров (ГБЦ) 1MZ-FE: особенности

Конструкция ГБЦ двигателя 1MZ-FE выполнена из алюминиевого сплава с верхним расположением распредвалов (DOHC). Каждый ряд цилиндров оснащён отдельной головкой, что характерно для V-образной компоновки. ГБЦ интегрирует 24 клапана – по 4 на цилиндр (2 впускных и 2 выпускных), обеспечивая эффективное заполнение камер сгорания и отвод отработавших газов.

Клапанный механизм использует гидравлические компенсаторы, автоматически регулирующие тепловые зазоры и исключающие необходимость ручной регулировки. Впускные распредвалы оснащены системой изменения фаз газораспределения VVT-i (Variable Valve Timing intelligent), оптимизирующей момент открытия клапанов в зависимости от режима работы двигателя для повышения мощности и экономичности.

Ключевые конструктивные элементы

• Материал: Лёгкий алюминиевый сплав с высокой теплопроводностью.
• Клапанная система: 24 клапана (DOHC 4V), расположенные под углом с узкой «шатровой» камерой сгорания.
• Привод клапанов: Гидрокомпенсаторы (гидротолкатели) на всех клапанах.
• Газораспределение: Система VVT-i на впускных распредвалах обоих рядов цилиндров.
• Прокладка ГБЦ: Многослойная стальная (MLS), рассчитанная на высокие температуры и давление.
• Система охлаждения: Интегрированные каналы рубашки охлаждения вокруг седел клапанов и зон термических нагрузок.

Параметр	Характеристика
Диаметр впускного клапана	33.0 мм
Диаметр выпускного клапана	28.0 мм
Привод ГРМ	Зубчатый ремень (с натяжителем и демпфером)
Крепление к блоку	10 болтов на каждую головку (многопоточная затяжка)

Фазовращатели и система изменения фаз газораспределения (VVT-i)

Система VVT-i (Variable Valve Timing intelligent) в двигателе 1MZ-FE обеспечивает динамическую регулировку фаз газораспределения за счёт поворота распределительных валов относительно звёздочек привода. Гидравлические фазовращатели, установленные на каждом впускном распредвалу, изменяют момент открытия/закрытия впускных клапанов в зависимости от режима работы мотора. Управление осуществляется через электромагнитный клапан по командам ЭБУ, который анализирует данные о нагрузке, оборотах коленвала и температуре.

Главный функциональный элемент системы – фазовращатель с лопастным ротором, жёстко связанным с распредвалом. Под давлением масла ротор проворачивается в корпусе фазовращателя на угол до 40°, что смещает фазы без изменения высоты подъёма клапанов. Для точного позиционирования ЭБУ использует сигналы датчиков положения распредвалов (CMP) и коленвала (CKP), корректируя подачу масла через управляющий клапан.

Ключевые особенности реализации VVT-i на 1MZ-FE

• Одностороннее регулирование: воздействует только на впускные распредвалы (по одному фазовращателю на каждый ряд цилиндров)
• Алгоритм работы:
  • На низких оборотах – раннее закрытие клапанов для устойчивого холостого хода
  • В зоне крутящего момента – позднее закрытие для улучшения наполнения цилиндров
  • На высоких оборотах – максимальное смещение фаз для пиковой мощности
• Гидравлическая безопасность: при падении давления масла система фиксирует распредвалы в положении, обеспечивающем базовые характеристики

Параметр	Значение
Диапазон регулировки	до 40° угла поворота распредвала
Рабочее давление масла	от 2.5 бар (минимум)
Тип привода фазовращателя	Гидравлический с электромагнитным клапаном VVT
Диагностика неисправностей	Коды P1349, P1656 через OBD-II

Расположение и тип ремня ГРМ

Ремень ГРМ на двигателе 1MZ-FE расположен в передней части силового агрегата, скрытый под защитными пластиковыми крышками. Для доступа к нему необходимо демонтировать правое переднее колесо, подкрылок, приводные ремни навесного оборудования и верхнюю/нижнюю крышки системы газораспределения.

Данный мотор использует зубчатый ремень замкнутого типа с внутренними трапециевидными зубьями. Он синхронизирует вращение коленчатого вала с двумя распределительными валами в каждой ГБЦ (V-образная компоновка), обеспечивая точное взаимодействие клапанов и поршней.

Характеристики и особенности

• Типоразмер: Стандартная длина составляет ≈ 152 зубьев (точное значение зависит от производителя комплектующих)
• Комплект замены: Включает ролики (натяжной и обводной) и помпу охлаждающей жидкости
• Регламент обслуживания: Замена каждые 90 000 – 100 000 км или через 7 лет
• Критичность поломки: Обрыв приводит к встрече клапанов с поршнями, требуя капитального ремонта

Параметр	Описание
Система натяжения	Автоматический натяжитель с пружинным механизмом
Совместимые приводы	Одновременно приводит масляный насос и балансирные валы
Маркировка	На ремне нанесены стрелки направления вращения и цифры для точной установки меток

Ресурс ремня ГРМ двигателя 1MZ-FE

Официальный регламент Toyota предусматривает замену ремня ГРМ на двигателе 1MZ-FE каждые 90 000 км или 6 лет эксплуатации, в зависимости от того, что наступит раньше. Этот интервал является строго обязательным для предотвращения критических повреждений двигателя.

Фактический ресурс ремня может сокращаться под воздействием агрессивных условий: экстремальных температур, частых пусков/остановок, контакта с техническими жидкостями (масло, антифриз) или использования неоригинальных комплектующих. Пренебрежение заменой ведет к обрыву ремня, что вызывает встречное столкновение поршней с клапанами и требует капитального ремонта двигателя.

Ключевые аспекты обслуживания

• Комплексная замена: Обязательно меняется весь комплект (ролики, натяжитель, сальники) для предотвращения преждевременного износа нового ремня.
• Контроль состояния: Видимые трещины, расслоение корда, масляные пятна или следы перегрева требуют немедленного вмешательства независимо от пробега.
• Последствия обрыва: Привод VVT-i и конструкция ГБЦ 1MZ-FE гарантируют взаимное разрушение клапанов и поршней в 99% случаев обрыва.

Фактор риска	Воздействие на ресурс
Эксплуатация в жаре (+35°C и выше)	Ускоренное старение резины
Попадание моторного масла	Разрушение структуры ремня
Неисправность натяжителя/роликов	Перекос или перетяжка, ведущие к обрыву
Нерегламентное масло	Задиры вкладышей → вибрации → ускоренный износ

Система охлаждения: конструкция и особенности

Двигатель 1MZ-FE оснащён закрытой жидкостной системой охлаждения с принудительной циркуляцией. Центробежный насос, приводимый ремнём ГРМ, обеспечивает постоянное движение антифриза по контурам. Основные элементы включают алюминиевый радиатор с пластиковыми бачками, термостат, расширительный бачок, двухскоростной электровентилятор и сеть патрубков.

Особенностью является раздельная циркуляция для блока цилиндров и ГБЦ, оптимизирующая теплосъём. Термостат с твердым наполнителем установлен на выходе охлаждающей жидкости из двигателя. Система рассчитана на давление 1.1-1.5 бар, использует специальный антифриз Toyota Long Life Coolant (красный) с увеличенным сроком службы.

Ключевые компоненты и их функции

• Двухскоростной электровентилятор: Управляется ЭБУ через реле на основе данных датчиков температуры. Включает высокую скорость при критическом перегреве.
• Расширительный бачок: Компенсирует объём жидкости при тепловом расширении, предотвращая потери антифриза.
• Датчики температуры: Два датчика – для приборной панели и отдельно для ЭБУ двигателя.
• Патрубки: Усиленные резиновые каналы с армированием, выдерживающие вибрации и давление.

Конструкция термостата включает малый контур для быстрого прогрева и основной контур через радиатор. При достижении 88-92°C термостат открывается, направляя поток в радиатор. ЭБУ активирует вентилятор при 95-100°C на низкой скорости и 105-110°C – на высокой. Система имеет клапан в крышке расширительного бачка для сброса избыточного давления.

Радиатор и вентиляторы охлаждения

Радиатор двигателя 1MZ-FE выполнен из алюминиевых сплавов с пластиковыми бачками, что обеспечивает оптимальный теплообмен при минимальном весе. Он расположен в передней части моторного отсека и соединён с блоком цилиндров через резиновые патрубки, образуя замкнутый контур циркуляции охлаждающей жидкости. Конструктивно состоит из множества тонких трубок и охлаждающих пластин, увеличивающих площадь контакта с воздушным потоком.

Система вентиляции включает два электрических вентилятора, установленных за радиатором в общем кожухе. Первый вентилятор активируется при достижении охлаждающей жидкостью температуры ~93–98°C, второй подключается при ~103°C или при включении кондиционера для дополнительного охлаждения конденсатора. Управление осуществляется через реле по сигналам электронного блока управления (ECU) на основе данных датчиков температуры.

Ключевые особенности и параметры

Радиатор:

• Тип: трубчато-пластинчатый с алюминиевым сердечником
• Ёмкость: ~1.2–1.5 л (без учёта объёма всей системы)
• Давление открытия клапана крышки: 0.9–1.1 бар

Вентиляторы:

• Количество: 2 независимо управляемых
• Тип: электродвигатели постоянного тока (12V)
• Диаметр: ~300–320 мм каждый
• Режимы работы: одно-/двухскоростные в зависимости от модификации

Эксплуатационные нюансы: Засорение сот радиатора пылью или насекомыми снижает эффективность охлаждения. Характерные неисправности включают пробои патрубков, коррозию алюминиевых элементов, отказ датчиков температуры или обрыв проводки вентиляторов. Регулярная очистка внешней поверхности радиатора и проверка уровня антифриза критичны для предотвращения перегрева двигателя.

Система смазки 1MZ-FE: схема циркуляции масла

Центральным элементом системы является масляный насос шестеренчатого типа, расположенный в передней части двигателя. Он забирает моторное масло через маслоприемник с сетчатым фильтром из поддона картера, создавая необходимое давление в контуре. Производительность насоса зависит от частоты вращения коленвала, так как он приводится цепью ГРМ напрямую от коленчатого вала.

После нагнетания масло проходит через полнопоточный фильтр очистки, где удаляются механические примеси и продукты износа. Отфильтрованная смазка поступает в главную продольную масляную магистраль (галерею), проходящую вдоль блока цилиндров. От этой центральной магистрали ответвляются каналы ко всем критически важным узлам трения двигателя.

Направление потоков смазки

1. Кривошипно-шатунный механизм:
   • Масло подается к коренным шейкам коленвала через радиальные каналы
   • От коренных шеек по каналам в щеках коленвала – к шатунным шейкам
   • Через отверстия в шатунных вкладышах масло разбрызгивается на стенки цилиндров
2. Газораспределительный механизм:
   • По вертикальным каналам в блоке и ГБЦ масло поступает к опорам распредвалов
   • Смазка гидрокомпенсаторов зазоров клапанов
   • Подача под давлением к узлам VVT-i (системы изменения фаз)
3. Дополнительные системы:
   • Смазка цепи ГРМ через форсунку
   • Подача к валу балансировочных валов
   • Обеспечение работы натяжителей цепи

Регулировка давления осуществляется редукционным клапаном в масляном насосе. При превышении номинального значения (4.5-5.5 бар на высоких оборотах) клапан сбрасывает излишки масла напрямую в поддон. После прохождения через узлы трения масло самотеком стекает в картер, где охлаждается, после чего цикл повторяется.

Ключевые компоненты системы

Масляный насос	Шестеренчатый, с приводом от цепи ГРМ
Редукционный клапан	Поддерживает давление 0.3-0.5 бар (холостой ход)
Фильтр	Полнопоточный с перепускным клапаном
Форсунка охлаждения поршней	Устанавливалась на части модификаций
Датчик давления	Контроль аварийного падения давления

Тип масляного фильтра и рекомендованные масла

Для двигателя 1MZ-FE используется сменный масляный фильтр картриджного типа с металлическим корпусом. Оригинальный каталожный номер Toyota – 90915-20004 или его аналог 90915-YZZF1. Совместимые замены включают фильтры Fram PH4967, Bosch 3330, Mann-Filter W914/2 и Denso 150-1003.

Производитель рекомендует применять моторные масла класса вязкости 5W-30, соответствующие стандартам API SL/SM/SN и ILSAC GF-3/GF-4/GF-5. Для эксплуатации в экстремальных условиях (высокие температуры, буксировка) допускается использование синтетических масел 10W-30 или 5W-40 при сохранении соответствия указанным стандартам качества.

Спецификации и альтернативы

Ключевые параметры фильтра:

• Высота: 76 мм
• Диаметр: 76 мм
• Резьба: M20x1.5
• Перепускной клапан: 1.4–1.8 бар

Рекомендованные масла (примеры):

Тип	Примеры брендов	Стандарт
Полусинтетика 5W-30	Toyota Genuine, Mobil Super 3000	API SN, ILSAC GF-5
Синтетика 5W-30	Castrol EDGE, Shell Helix Ultra	API SP, ILSAC GF-6
Для высоких нагрузок	Liqui Moly Top Tec 4200 5W-40	API SN, ACEA A3/B4

Важно: Интервал замены масла и фильтра – каждые 10 000 км или 12 месяцев (для тяжелых условий – 5 000 км). Применение масел с пониженным содержанием фосфора (Low SAPS) продлевает ресурс катализатора.

Маслонасос двигателя: тип и ресурс

На двигателе Toyota 1MZ-FE установлен масляный насос шестеренчатого типа с внутренним зацеплением. Он расположен в передней части блока цилиндров и приводится в действие непосредственно от коленчатого вала через шлицевое соединение. Конструктивно насос состоит из ведущей и ведомой шестерен, заключенных в алюминиевый корпус с интегрированным редукционным клапаном, регулирующим давление в системе.

Ресурс маслонасоса рассчитан на весь срок службы двигателя при соблюдении регламента обслуживания. Критически важными факторами для его долговечности являются:

• Своевременная замена моторного масла (рекомендуемый интервал – каждые 8-10 тыс. км)
• Использование оригинального масляного фильтра с противодренажным клапаном
• Контроль давления масла (норма: 0.5-0.7 МПа на 3000 об/мин)

Типичные неисправности и диагностика

Основной причиной выхода из строя является загрязнение масляной системы из-за несвоевременного обслуживания. Заклинивание редукционного клапана или износ шестерен проявляется:

1. Падением давления масла (индикатор на приборной панели)
2. Посторонним шумом в районе передней крышки двигателя
3. Металлической стружкой в масле при замене

Профилактика включает регулярную промывку масляной системы при пробеге свыше 150 000 км и визуальный контроль корпуса насоса при замене ремня ГРМ. Ресурс оригинального насоса превышает 300 000 км при правильной эксплуатации.

Система зажигания: индивидуальные катушки

Двигатель Toyota 1MZ-FE оснащен современной системой зажигания с индивидуальными катушками (Coil-On-Plug, COP). Данная конструкция полностью исключает использование традиционных высоковольтных проводов. Каждая из шести свечей зажигания напрямую обслуживается собственной катушкой, установленной непосредственно на ее свечном колодце.

Электронный блок управления (ЭБУ) двигателя генерирует точные управляющие сигналы для каждой катушки независимо. Это обеспечивает строго синхронизированное образование искры в нужном цилиндре в точно рассчитанный момент времени. Надежный контакт между катушкой и свечой минимизирует потери энергии и возможные точки отказа.

Ключевые особенности и характеристики

• Повышенная надежность: Отсутствие высоковольтных проводов устраняет характерные для них проблемы (утечки тока, пробои изоляции, окисление контактов).
• Точное управление зажиганием: ЭБУ гибко регулирует угол опережения зажигания для каждого цилиндра в отдельности, оптимизируя работу двигателя под любые нагрузки.
• Высокое напряжение: Катушки генерируют мощное напряжение (до 30-40 кВ), необходимое для стабильного искрообразования даже при износе свечей или неидеальных условиях.
• Компактность: Интеграция катушек в клапанную крышку экономит пространство в подкапотной зоне.
• Упрощенная диагностика: Выход из строя обычно затрагивает только один цилиндр (проявляется в пропусках зажигания), что облегчает выявление неисправной катушки.

Основным эксплуатационным требованием к системе является контроль состояния свечей зажигания. Использование нерекомендованных или сильно изношенных свечей создает повышенную нагрузку на катушки и может привести к их преждевременному выходу из строя. Своевременная замена свечей согласно регламенту ТО критически важна для долговечности катушек.

Расположение свечей зажигания и требования к ним

На двигателе Toyota 1MZ-FE свечи зажигания установлены вертикально в верхней части головок блока цилиндров. Доступ к ним осуществляется через технологические колодцы в подкапотном пространстве, при этом для замены передних свечей потребуется демонтировать пластиковый декоративный кожух двигателя, а для задних – частично снять впускной коллектор.

Конструкция V6 с углом развала 60° обеспечивает симметричное расположение свечей: три свечи размещены ближе к лобовому стеклу (задний ряд), три – у радиаторной решетки (передний ряд). Каждая свеча вкручена непосредственно над камерой сгорания соответствующего цилиндра и соединена индивидуальной высоковольтной проволокой с катушкой зажигания.

Ключевые требования к свечам

Для корректной работы 1MZ-FE применяются свечи с калильным числом, соответствующим спецификации Toyota. Рекомендуемые оригинальные типы:

• DENSO SK16R11
• NGK IFR6A11

Обязательные параметры:

1. Тепловой диапазон: строго соответствующий заводским настройкам (неверный выбор вызывает калильное зажигание или нагар)
2. Зазор электродов: 1.0–1.1 мм (требует проверки при установке новых свечей)
3. Коническое посадочное уплотнение: обеспечивает герметичность камеры сгорания
4. Материал центрального электрода: иридиевый сплав (для увеличенного ресурса до 100 000 км)

Параметр	Значение
Момент затяжки	18 Н·м
Ресурс (оригинал)	80 000–100 000 км
Ключ для замены	16 мм с магнитным держателем

Важно: использование нерекомендованных свечей или нарушение момента затяжки провоцирует пропуски воспламенения, повышение расхода топлива и повреждение резьбы в алюминиевых головках. Перед установкой новых свечей колодцы обязательно очищаются от грязи для предотвращения попадания абразива в цилиндры.

Система выпуска отработавших газов

Конструкция системы выпуска двигателя 1MZ-FE учитывает V-образную компоновку шести цилиндров, предусматривая раздельные выпускные тракты для каждого блока. Основные компоненты изготавливаются из нержавеющей стали или алюминизированной стали для обеспечения устойчивости к коррозии и высокотемпературным нагрузкам. Система проектировалась с акцентом на минимизацию противодавления для сохранения мощности.

Особое внимание уделено экологическим требованиям: в конфигурации присутствуют два каталитических нейтрализатора (по одному на каждый ряд цилиндров), обеспечивающих соответствие нормам токсичности. Управление составом смеси и мониторинг эффективности нейтрализаторов осуществляются через систему кислородных датчиков, интегрированных в ECM двигателя.

Ключевые элементы и параметры

• Выпускные коллекторы: Литые чугунные, индивидуальные для каждого ряда цилиндров
• Каталитические нейтрализаторы: Двухсекционные трёхкомпонентные (TWC), расположенные непосредственно после коллекторов
• Датчики кислорода: 4 единицы (2 перед катализаторами, 2 после) для точного контроля топливно-воздушной смеси
• Глушитель: Камерного типа с перфорированными трубами и шумопоглощающим материалом
• Резонатор: Устанавливается перед глушителем для гашения низкочастотных колебаний

Параметр	Характеристика
Диаметр трубопровода	45-50 мм (может варьироваться в зависимости от модели авто)
Расположение катализаторов	Переднее (рядом с выпускными коллекторами)
Система крепления	Резиновые подвесы + терморасширительные петли

Примечание: В версиях для рынка Северной Америки дополнительно применяется система вторичной подачи воздуха для ускорения прогрева катализаторов при холодном пуске. Точная конфигурация компонентов может отличаться в зависимости от года выпуска и модели автомобиля.

Гидрокомпенсаторы клапанов: принцип работы

Гидрокомпенсаторы (гидротолкатели) в двигателе Toyota 1MZ-FE автоматически регулируют тепловой зазор между кулачком распредвала и клапаном. Они исключают необходимость ручной регулировки зазоров, характерную для механических толкателей. Основной рабочий элемент – плунжерная пара (втулка и плунжер), заполняемая моторным маслом под давлением из системы смазки двигателя.

Принцип основан на несжимаемости масла. Когда кулачок распредвала не давит на компенсатор, масло через обратный шариковый клапан заполняет внутреннюю полость, выдвигая плунжер и выбирая зазор. При нажатии кулачка шариковый клапан закрывается, масло запирается внутри плунжерной пары, создавая жесткую опору для передачи усилия на клапан. Незначительные утечки масла через зазоры плунжерной пары компенсируются подпиткой в следующий цикл.

Ключевые аспекты работы на 1MZ-FE

Чувствительность к условиям:

• Требуют чистого масла и исправного масляного насоса для поддержания давления.
• Забитые масляные каналы или износ плунжерной пары приводят к негерметичности, просадке толкателя и характерному стуку ("цокоту") на холодном или горячем двигателе.

Преимущества системы:

1. Постоянно оптимальный тепловой зазор при любых температурах.
2. Снижение шума клапанного механизма.
3. Уменьшение ударных нагрузок и износа деталей ГРМ.
4. Отсутствие необходимости периодической ручной регулировки клапанов.

Состояние компенсатора	Шариковый клапан	Положение плунжера	Давление масла
Кулачок не давит (забор масла)	Открыт	Выдвигается	Поступает в полость
Кулачок давит (рабочий ход)	Закрыт	Фиксирован	Удерживается в полости

Частые проблемы масложора двигателя 1MZ-FE

Повышенный расход масла на двигателях 1MZ-FE – распространённая проблема, проявляющаяся при пробегах свыше 150-200 тыс. км. Основные причины связаны с естественным износом критических узлов и особенностями конструкции V-образного блока.

Жор масла сопровождается сизым выхлопом при перегазовках, замасленными свечами зажигания и быстрым снижением уровня масла между ТО. Игнорирование проблемы ведёт к катализатору и повреждению каталитического нейтрализатора.

Типичные причины масложора

• Износ маслосъёмных колпачков – главная причина. Резина сальников дубеет от температурных циклов, теряя эластичность. Масло просачивается по стержням клапанов в камеру сгорания.
• Закоксовывание маслосъёмных колец – кольца теряют подвижность из-за нагара. Не удаляют масло со стенок цилиндров, что провоцирует сгорание масляной плёнки.
• Деградация системы вентиляции картера (PCV) – забитый клапан повышает давление в картере. Масляные пары активно втягиваются во впускной тракт через дроссель.
• Выработка цилиндропоршневой группы – задиры на гильзах или износ колец увеличивают зазор между кольцами и стенками цилиндра.

Проблема	Симптомы	Решение
Износ колпачков	Дым при запуске, замасленные электроды свечей	Замена сальников клапанов без снятия ГБЦ
Закоксовка колец	Дым под нагрузкой, падение компрессии	Раскоксовка или капремонт
Неисправность PCV	Масло во впускном коллекторе, плавающие холостые	Чистка каналов + замена клапана

Для точной диагностики требуется проверить компрессию, состояние свечей и работу клапана PCV. При незначительном износе помогает переход на более вязкое масло (5W-40 вместо 5W-30), но это временная мера.

Причины и признаки закоксовывания маслосъемных колец

Основной причиной закоксовывания маслосъемных колец в двигателе Toyota 1MZ-FE является низкокачественное моторное масло или несоблюдение интервалов его замены. При длительной эксплуатации масло теряет моющие свойства, образуются твердые углеродистые отложения, которые блокируют подвижность колец. Усугубляет проблему использование несоответствующих присадок, перегрев двигателя, частые короткие поездки без прогрева, а также износ цилиндропоршневой группы, приводящий к повышенному прорыву газов.

Неполное сгорание топлива при неисправностях системы зажигания или впрыска также способствует образованию нагара. Особенно критично попадание антифриза в масло из-за пробоя прокладки ГБЦ, что провоцирует ускоренное окисление смазочного материала. Регулярная эксплуатация автомобиля в режиме "холодный пуск - короткая поездка" не позволяет маслу достичь температуры, необходимой для выгорания влаги и легких фракций.

Ключевые признаки проблемы

• Синий дым из выхлопной трубы при резком нажатии на газ после холостого хода
• Повышенный расход масла (более 1 л на 1000 км) без видимых подтеков
• Появление масляного нагара на свечах зажигания
• Падение компрессии в цилиндрах с одновременным ростом давления в картере
• Замасливание дроссельной заслонки и датчиков во впускном тракте

Характерным симптомом является "масложор" без следов течи, сопровождающийся появлением задиров на зеркале цилиндров при длительном игнорировании проблемы. На ранней стадии может наблюдаться лишь незначительное увеличение расхода масла при отсутствии других симптомов.

Косвенные признаки	Прямые последствия
Плавание оборотов холостого хода	Снижение мощности двигателя
Затрудненный холодный пуск	Прогрессирующий износ цилиндров
Металлический стук при запуске	Необходимость капитального ремонта

Проблемы сварных топливных трубок на впускном коллекторе

Сварные топливные трубки на впускном коллекторе двигателя 1MZ-FE являются уязвимым местом конструкции. Они расположены в труднодоступной зоне между коллектором и задней стенкой двигателя, что осложняет диагностику и ремонт. Основная проблема заключается в появлении микротрещин в сварных швах из-за вибраций и термических нагрузок.

Утечка топлива через поврежденные трубки создает серьезные риски: характерный запах бензина в салоне, снижение давления в топливной рампе и нарушение работы двигателя. Наиболее критично то, что топливо может попадать на горячие элементы выпускной системы, создавая угрозу возгорания. Симптомы проявляются при прогреве двигателя, когда металл расширяется.

Характерные признаки и последствия

Типичные индикаторы проблемы включают:

• Запах бензина в моторном отсеке и салоне при запуске
• Пропуски зажигания на холостых оборотах
• Код ошибки P0171 (обедненная смесь)
• Видимые следы топлива на коллекторе

При игнорировании неисправности возникают:

1. Рост расхода топлива до 15-20%
2. Оплавление пластиковых деталей двигателя
3. Воспламенение пролитого топлива
4. Отказ кислородных датчиков из-за переобеднения смеси

Фактор риска	Влияние на трубки
Вибрации двигателя	Усталостные трещины сварных швов
Термические циклы	Деформация металла
Возраст (15+ лет)	Коррозия соединений

Важно: Проблема характерна для моделей Camry (XV20), Avalon (XX10) и RAV4 (XA10) 1996-2003 годов выпуска. Ремонт требует демонтажа впускного коллектора, а замена штатных трубок на армированные шланги с переходниками считается наиболее надежным решением.

Течь масла из-под клапанных крышек

Проблема утечки масла через прокладки клапанных крышек – распространённая неисправность для двигателя Toyota 1MZ-FE. Масляные пятна на блоке цилиндров или свечных колодцах часто указывают именно на эту неполадку. Игнорирование приводит к снижению уровня смазки и риску повреждения смежных компонентов.

Основная причина – деградация резиновых уплотнений (прокладок и сальников) из-за высоких температур и времени. Резина теряет эластичность, трескается или сжимается, нарушая герметичность. Также к протечкам может привести деформация самой крышки или некорректная затяжка её болтов (как недостаточная, так и избыточная).

Ключевые аспекты проблемы

Наиболее уязвимые зоны:

• Угловые участки – особенно в районе выпускного коллектора, где воздействие температур максимально.
• Зоны вокруг болтов крепления – из-за неравномерного давления на прокладку.

Последствия игнорирования течи:

1. Попадание масла на выпускной коллектор: риск возгорания и едкого дыма.
2. Затопление свечных колодцев: ухудшение искрообразования, коррозия контактов.
3. Загрязнение РХХ, дроссельной заслонки и датчиков кислорода масляными парами.

Рекомендуемые действия при обнаружении:

Диагностика	Очистка двигателя, контроль утечки через 100-200 км пробега.
Замена уплотнений	Только оригинальные прокладки Toyota или аналоги Denso. Обязательная замена сальников болтов.
Момент затяжки	Строго 8.5–10 Н·м (крест-накрест). Перетяжка деформирует крышку!
Дополнительно	Очистка посадочных плоскостей, обработка герметиком ONLY в стыках ГБЦ (не на прокладку).

Важно проверять состояние системы вентиляции картера (PCV). Забитый клапан повышает давление в картере, выдавливая масло через слабые точки, включая крышки. Регулярная замена клапана PCV – эффективная профилактика.

Нюансы замены прокладки впускного коллектора на 1MZ-FE

Замена прокладки(ок) впускного коллектора на двигателе 1MZ-FE (V6) считается трудоемкой операцией, в первую очередь из-за компоновки V-образного мотора и плотной упаковки моторного отсека. Основная сложность заключается в труднодоступности задних (ближних к салону) крепежных болтов коллектора и необходимости демонтажа множества сопутствующих компонентов для обеспечения достаточного рабочего пространства.

Ключевой нюанс – необходимость снятия или существенного смещения узлов, расположенных над впускным коллектором, таких как дроссельная заслонка с патрубками, топливная рампа с форсунками, кронштейны жгутов проводов и вакуумные магистрали. Требуется особая аккуратность при обращении с хрупкими пластиковыми элементами (датчики, клапаны, патрубки) и вакуумными шлангами, которые с возрастом становятся ломкими.

Ключевые моменты и подводные камни

При выполнении работ необходимо учитывать следующие важные аспекты:

• Подготовка: Обязательная маркировка всех снимаемых шлангов, разъемов и вакуумных трубок перед демонтажем. Фотографирование "как было" также крайне полезно.
• Демонтаж коллектора:
  1. Ослаблять и затягивать болты крепления коллектора строго в последовательности, указанной в руководстве по ремонту (обычно от центра к краям крестом), чтобы избежать деформации.
  2. Особое внимание уделить задним болтам – доступ к ним крайне ограничен, часто требуются удлинители и карданные шарниры для трещотки.
  3. После откручивания осторожно приподнять коллектор, убедившись, что все шланги и разъемы отсоединены, и он ни за что не цепляется (особенно за форсунки).
• Очистка поверхностей: Тщательная очистка и привалочных плоскостей на головках блоков цилиндров (ГБЦ), и на самом коллекторе от старой прокладки и нагара – критически важный этап. Использовать пластиковые или деревянные скребки, избегая царапин на алюминии. Окончательная очистка – обезжиривателем.
• Новые прокладки: Обязательно использовать оригинальные прокладки Toyota или качественные аналоги (например, Mahle, Reinz). Прокладки коллектора 1MZ-FE имеют сложную форму и специфические уплотнительные элементы.
• Установка коллектора:
  • Убедиться, что новые прокладки легли точно по месту на ГБЦ.
  • Осторожно опустить коллектор, следя, чтобы он не сдвинул прокладки и не повредил форсунки.
  • Наживить все болты вручную, чтобы убедиться в правильном позиционировании.
• Затяжка болтов: Затягивать болты крепления коллектора только динамометрическим ключом и строго в указанной производителем последовательности (обычно от центра к краям, в несколько проходов с постепенным увеличением момента). Значение момента затяжки должно строго соблюдаться (указано в мануале, обычно в районе 15-25 Нм).
• Проверка после сборки: После установки всех снятых компонентов, перед запуском, необходимо тщательно проверить подсоединение всех вакуумных шлангов, разъемов датчиков (MAF, MAP, ДПДЗ, ДТВВ и т.д.) и топливных магистралей. Запустить двигатель, прогреть и внимательно проверить на предмет подсоса воздуха (шипение) и утечек охлаждающей жидкости или масла.

Важно: Работы требуют определенных навыков, терпения и набора инструментов. Отсутствие опыта или пренебрежение правилами затяжки/очистки часто приводит к повторному появлению подсоса воздуха или течи, что влечет за собой переделку работы.

Регулировка холостого хода и клапана IAC

Стабильность холостого хода критична для корректной работы двигателя 1MZ-FE. Неправильные обороты приводят к вибрациям, повышенному расходу топлива, затрудненному запуску и могут провоцировать ошибки ECU. Регулировка выполняется при прогретом двигателе до рабочей температуры (80-90°C), с выключенными потребителями энергии (кондиционер, фары) и в режиме "P" или "N".

Клапан IAC (Idle Air Control), установленный на корпусе дроссельной заслонки, управляет оборотами холостого хода, изменяя объем воздуха, поступающего в обход дросселя. Загрязнение каналов или самого клапана, износ штока, обрыв цепи или неисправность датчика положения дросселя (TPS) – основные причины сбоев. Признаки неполадок:

• "Плавающие" обороты (500-1200 об/мин)
• Самопроизвольная остановка двигателя на холостом ходу
• Затрудненный запуск без нажатия на педаль газа
• Резкий спад оборотов при включении нагрузки (АКПП, кондиционер)

Процедура регулировки и обслуживания

Перед регулировкой проверьте целостность вакуумных шлангов и отсутствие утечек воздуха. Очистка клапана IAC – первичная мера:

1. Отключите разъем клапана и снимите его с дроссельного узла (обычно 2-4 болта).
2. Промойте каналы клапана и седло аэрозольным очистителем дроссельных заслонок. Удалите нагар с иглы штока.
3. Проверьте сопротивление обмоток мультиметром (номинал 7.7-14.3 Ом при 20°C). Отклонение требует замены.
4. После установки сбросьте адаптации ECU: снимите клемму АКБ на 10-15 минут.

Базовая регулировка выполняется через сервисный разъем диагностики:

Действие	Параметр	Значение
Замыкание контактов E1 и TE1	Обороты ХХ	650±50 об/мин (AT) 700±50 об/мин (MT)
Корректировка винтом BISS*	Напряжение TPS	0.51-0.65V (измеряется мультиметром)

*BISS (Base Idle Set Screw) – регулировочный винт на корпусе дросселя. Фиксируется герметиком после настройки. При несоответствии оборотов после чистки и регулировки требуется диагностика датчика TPS, системы EGR или механизма VVT-i.

Диагностика и чистка дроссельной заслонки

Загрязнение дроссельного узла на 1MZ-FE вызывает нарушение прохождения воздуха, что приводит к сбоям в работе электронного управления двигателем. Накопление масляного нагара и копоти на стенках заслонки и регуляторе холостого хода провоцирует заедание механизма, нестабильные обороты и повышенный расход топлива.

Характерными симптомами, указывающими на необходимость чистки, являются плавающие холостые обороты (особенно при холодном пуске), провалы при резком нажатии педали акселератора, рывки на малых скоростях, а также ошибки P0505 или P0506, фиксируемые сканером. Визуальный осмотр выявляет толстый слой липких отложений на заслонке и каналах системы холостого хода.

Процедура обслуживания

Диагностика перед чисткой:

• Считать коды ошибок через диагностический разъем OBD-II
• Проверить показания датчика положения дроссельной заслонки (ДПДЗ) в реальном времени при плавном нажатии педали газа
• Измерить сопротивление регулятора холостого хода (20-80 Ом при 20°C)
• Оценить состояние воздушного фильтра и патрубков на наличие подсосов воздуха

Чистка (требует демонтажа узла):

1. Отсоединить минусовую клемму АКБ
2. Снять воздуховод и датчик массового расхода воздуха (ДМРВ)
3. Отключить разъемы ДПДЗ и регулятора холостого хода
4. Аккуратно демонтировать дроссельный узел с впускного коллектора
5. Очистить внутренние поверхности и каналы специальным аэрозольным очистителем для дроссельных заслонок
6. Мягкой кистью удалить стойкие отложения, не допуская механического воздействия на заслонку и ось
7. Промыть регулятор холостого хода, продуть его каналы сжатым воздухом
8. Просушить узел перед установкой

Важные нюансы:

Действие	Рекомендация
Применение WD-40	Запрещено – оставляет пленку
Чистка без демонтажа	Неэффективна для каналов РХХ
Обучение заслонки	Обязательно после чистки (через диагностическое оборудование)
Повреждение уплотнений	Избегать попадания очистителя на резиновые прокладки

После установки и подключения электроразъемов выполните процедуру адаптации дроссельной заслонки с помощью диагностического сканера. Запустите двигатель и проверьте стабильность холостого хода (600-700 об/мин) и отсутствие ошибок. Регулярная чистка каждые 60-80 тыс. км предотвратит проблемы с откликом дросселя.

Клапан EGR системы рециркуляции газов

Клапан системы рециркуляции отработавших газов (EGR) в двигателе Toyota 1MZ-FE предназначен для снижения выбросов оксидов азота (NOx) путём частичного возврата выхлопных газов во впускной коллектор. Это уменьшает температуру сгорания топливно-воздушной смеси, подавляя образование вредных соединений. Клапан активируется вакуумным или электронным управлением на определённых режимах работы мотора (крейсерская скорость, средние нагрузки).

Конструктивно клапан EGR на 1MZ-FE интегрирован с охладителем рециркулируемых газов, снижающим их температуру перед подачей в цилиндры. Типичное расположение – на впускном коллекторе либо рядом с ним. Работоспособность системы критична для соответствия экологическим нормам, но требует периодической очистки от нагара.

Ключевые особенности и проблемы

Основные характеристики клапана EGR на 1MZ-FE:

• Тип управления: Вакуумный (на ранних версиях) или электронный (VSV-клапан с соленоидом).
• Материал корпуса: Алюминиевый сплав с термостойкими уплотнениями.
• Схема работы: Открывается при 2000-3500 об/мин вне холостого хода и полной нагрузки.

Распространённые неисправности:

1. Загрязнение канала или седла клапана сажевыми отложениями → нарушение герметичности.
2. Прогорание мембраны вакуумного модулятора → потеря управления.
3. Окисление контактов соленоида (для электронных версий) → отказ открытия/закрытия.

Симптомы неисправности	Последствия
Неустойчивый холостой ход	Повышенный расход топлива
Детонация при разгоне	Потеря мощности
Ошибки P0401, P0402	Превышение норм NOx

Для профилактики рекомендуется очистка клапана и каналов каждые 80-100 тыс. км. При выходе из строя электронных компонентов требуется замена узла в сборе. Отключение системы без перепрошивки ЭБУ вызывает ошибки и ухудшение динамики.

Проблемы с датчиками положения распредвала/коленвала

Датчики положения распредвала (CMP) и коленвала (CKP) в двигателе 1MZ-FE критичны для синхронизации впрыска топлива и зажигания. Их неисправности приводят к серьезным сбоям в работе двигателя, включая внезапную остановку или невозможность запуска. Отказ этих компонентов часто сопровождается сохранением диагностических кодов ошибок в памяти ЭБУ.

Основные причины проблем включают загрязнение металлической стружкой (особенно CKP, расположенного рядом с маховиком), повреждение проводки, естественное старение элементов и коррозию контактов. Механические повреждения корпуса датчиков из-за вибрации или неквалифицированного ремонта также встречаются регулярно.

Характерные симптомы неисправности

• Затрудненный запуск двигателя: прокрутка стартером без воспламенения
• Самопроизвольная остановка на холостом ходу или при движении
• Плавающие обороты и потеря мощности
• Загорание индикатора Check Engine с кодами:
  • P0335 – Неисправность цепи CKP
  • P0340 – Ошибка сигнала CMP
  • P0345 – Обрыв цепи CMP
• Пропуски зажигания в цилиндрах

Параметр	Датчик CKP	Датчик CMP
Расположение	Блок цилиндров, задняя часть	ГБЦ, в зоне привода ГРМ
Тип неисправности	Обрыв цепи, замыкание	Потеря сигнала, искажение импульсов
Критичность отказа	Двигатель не запустится	Возможен запуск с перебоями

Диагностика включает проверку сопротивления (номинал 835-1400 Ом при 20°C), осмотр разъемов на окисление, анализ осциллограмм сигналов. Замена требует калибровки зазора между датчиком и задающим диском (0.5-1.5 мм). Важно использовать оригинальные датчики Denso – некачественные аналоги вызывают повторные сбои.

Замена топливного фильтра на двигателе 1MZ-FE

Фильтр расположен под днищем автомобиля в топливной магистрали между баком и двигателем. Конкретное место крепления варьируется в зависимости от модели автомобиля (обычно Camry, Avalon или RAV4), но всегда находится на стороне водителя вблизи задней оси. Для доступа потребуется поднять машину на подъемнике или установить на эстакаду.

Перед началом работ обязательно стравите давление в топливной системе. Для этого найдите предохранитель топливного насоса в монтажном блоке (часто обозначен как "EFI" или "Fuel Pump"), запустите двигатель и дайте ему заглохнуть самостоятельно после извлечения предохранителя. После этого проверните стартер 2-3 секунды для полного сброса остаточного давления.

Порядок выполнения работ

1. Отсоедините минусовую клемму аккумулятора для исключения искрообразования
2. Очистите зону вокруг фильтра от грязи щеткой
3. Ослабьте хомуты крепления топливных шлангов (используйте отвертку или торцевой ключ)
4. Снимите шланги, отметив их положение маркером для правильной сборки
5. Открутите крепежный болт кронштейна фильтра (обычно 10-12 мм)
6. Установите новый фильтр, соблюдая направление потока (стрелка на корпусе должна указывать к двигателю)
7. Затяните хомуты с усилием 1.5-2.5 Н·м
8. Проверьте герметичность соединений при кратковременном включении зажигания

Используйте оригинальный фильтр Toyota (артикул 23300-21010) или качественный аналог. Неправильная установка или применение дешевых фильтров приводит к падению давления топлива, рывкам при разгоне и повышенному износу насоса.

Параметр	Значение
Рекомендуемый интервал замены	60 000 - 80 000 км
Рабочее давление	3.0 - 4.0 бар
Тип соединений	Быстросъемные фитинги

Интервалы технического обслуживания

Рекомендуемые интервалы обслуживания двигателя 1MZ-FE основаны на стандартных условиях эксплуатации. Соблюдение регламента критически важно для обеспечения долговечности силового агрегата и предотвращения преждевременного износа компонентов.

Производитель предусматривает два типа циклов ТО: нормальные и тяжелые условия. К тяжелым относятся: постоянная езда в горной местности, буксировка прицепа, частые короткие поездки (менее 8 км) в холодном климате, длительная работа на холостом ходу или движение в пробках при высоких температурах окружающей среды.

Основные регламентные работы

• Каждые 10 000 км или 6 месяцев:
  • Замена моторного масла и масляного фильтра (синтетическое 5W-30)
  • Проверка уровня и состояния технических жидкостей
  • Визуальный осмотр элементов системы зажигания
• Каждые 40 000 км или 2 года:
  • Замена воздушного фильтра двигателя
  • Диагностика топливной системы и форсунок
  • Проверка состояния ремней ГРМ и навесного оборудования
• Каждые 100 000 км:
  • Обязательная замена ремня ГРМ, натяжных роликов и сальников
  • Замена охлаждающей жидкости (антифриз Toyota SLLC)
  • Обслуживание системы вентиляции картера (чистка клапана PCV)

Компонент	Нормальные условия	Тяжелые условия
Топливный фильтр	80 000 км	40 000 км
Свечи зажигания	150 000 км	100 000 км
Ремень генератора	Осмотр при ТО	Замена 60 000 км

Примечание: Интервал замены трансмиссионной жидкости АКПП составляет 60 000-100 000 км в зависимости от модели автомобиля. Точные сроки указаны в сервисной книжке конкретного транспортного средства, приоритет имеют рекомендации производителя для вашего VIN.

Проверка и замена ремня привода вспомогательных агрегатов

Регулярная проверка состояния ремня привода вспомогательных агрегатов критична для стабильной работы двигателя Toyota 1MZ-FE. Этот элемент отвечает за передачу крутящего момента на генератор, помпу системы охлаждения, гидроусилитель руля и компрессор кондиционера, обеспечивая функционирование ключевых систем автомобиля.

Износ или обрыв ремня приводит к потере зарядки АКБ, перегреву двигателя из-за остановки помпы, отказу усилителя руля и кондиционера. Рекомендуемый интервал замены – каждые 60 000–90 000 км, но визуальный осмотр на предмет трещин, расслоений и следов масла необходимо проводить каждые 15 000 км или перед длительными поездками.

Процедура замены ремня

Для замены потребуется ключ на 14 для натяжного ролика, торцевой ключ на 12, домкрат и новый ремень (ориентировочный артикул для 1MZ-FE – 90916A2002). Последовательность действий:

1. Снять защиту двигатора и правый передний колесо для доступа к шкивам.
2. Ослабить болт крепления натяжного ролика ключом на 14.
3. Повернуть ролик против часовой стрелки для ослабления ремня.
4. Снять старый ремень со шкивов, запомнив его трассировку.
5. Очистить шкивы от грязи ветошью.
6. Накрутить новый ремень по схеме (минуя натяжной ролик).
7. Повернуть натяжитель по часовой стрелке до выравнивания меток на корпусе.
8. Затянуть болт натяжителя с моментом 45–55 Н·м.

Контроль натяжения: При нажатии пальцем на середину самого длинного участка ремня прогиб должен составлять 8–10 мм. Провернуть коленвал на 2 оборота ключом за болт шкива и повторно убедиться в совпадении меток натяжителя.

Признак износа	Последствия
Глубокие поперечные трещины (>3 мм)	Риск разрыва при нагрузке
Отслоение корда или "бахрома"	Проскальзывание, свист
Глянцевый блеск поверхности	Потеря сцепления со шкивами
Масляные пятна	Ускоренная деградация резины

Важно: При установке избегайте перекручивания ремня. Одновременно с заменой проверяйте состояние роликов и помпы – заклинивание подшипника вызывает ускоренный износ нового ремня. Используйте только оригинальные комплектующие или аналоги проверенных брендов (Gates, Bando, Dayco).

Диагностика и замена термостата

Признаки неисправности термостата на 1MZ-FE включают длительный прогрев двигателя, колебания температуры охлаждающей жидкости на приборной панели, перегрев в пробках или недостаточный нагрев салона зимой. Критичный симптом – постоянный перегрев, указывающий на заклинивание термостата в закрытом положении. Для проверки прогрейте двигатель до рабочей температуры (87–92°C) и ощупайте нижний патрубок радиатора: если он остается холодным при превышении нормы – термостат не открывается.

Перед заменой дождитесь остывания двигателя, подготовьте новый термостат с прокладкой, охлаждающую жидкость Toyota SLLC (≈5 л), ёмкость для слива и инструменты: ключи на 10/12, пассатижи для хомутов. Обязательно сбросьте давление в системе, открутив крышку расширительного бачка. Подставьте тару под корпус термостата – при демонтаже выльется до 0.5 л антифриза.

Порядок замены термостата

1. Ослабьте хомуты и снимите воздуховод между корпусом воздушного фильтра и дроссельной заслонкой.
2. Отсоедините верхний патрубок радиатора от термостата, сжав пружинный хомут пассатижами.
3. Выкрутите два болта крепления (ключ на 12) корпуса термостата, расположенного над водяным насосом.
4. Аккуратно снимите корпус, извлеките старый термостат, очистите посадочную поверхность от остатков прокладки.
5. Установите новый термостат, ориентируя пружинную часть внутрь блока цилиндров, а клапаном к радиатору.
6. Замените уплотнительную прокладку, соберите узел в обратном порядке с затяжкой болтов моментом 9 Н∙м.
7. Долейте охлаждающую жидкость до уровня «FULL» в расширительном бачке, запустите двигатель.

После запуска прогрейте мотор до срабатывания вентиляторов радиатора, контролируя отсутствие течей. Проверьте работу печки на максимальной температуре. При необходимости долейте антифриз, повторите процедуру удаления воздуха из системы через спускную пробку на корпусе термостата.

Шум гидрокомпенсаторов на двигателе Toyota 1MZ-FE: причины и методы устранения

Стук или цоканье гидрокомпенсаторов на 1MZ-FE – распространённая проблема, сигнализирующая о нарушении работы механизма автоматической регулировки тепловых зазоров клапанов. Шум обычно проявляется на холодном двигателе при запуске или на прогретом моторе под нагрузкой. Игнорирование симптомов может привести к ускоренному износу распредвалов, толкателей и других компонентов ГРМ.

Основные причины связаны с ухудшением подачи масла или механическими дефектами самих компенсаторов. Для точной диагностики необходимо локализовать источник звука (чаще шумят компенсаторы впускных клапанов) и проверить давление в масляной системе. Попытки "прогазовывать" двигатель для устранения стука обычно дают временный эффект и не решают корневую проблему.

Типичные причины шума и способы их устранения

Недостаточное давление/подача масла:

• Загрязнение масляных каналов ГБЦ – продукты износа и нагар блокируют узкие маслопроводы к гидрокомпенсаторам. Требуется разборка и механическая чистка каналов.
• Износ масляного насоса – снижение производительности не обеспечивает нужное давление на высоких оборотах. Замена насоса с промывкой системы.
• Неподходящее или старое масло – применение вязкости не по допускам Toyota (рекомендовано 5W-30) или превышение интервала замены. Необходима замена масла и фильтра на оригинальные.

Неисправности гидрокомпенсаторов:

• Естественный износ плунжерной пары – утечка масла из внутренней полости компенсатора. Требуется замена дефектных элементов (чаще группами по ряду цилиндров).
• Залегание шарикового клапана – загрязнение препятствует запиранию масла в полости. Возможна попытка промывки без снятия спецсоставами.
• Задиры на поверхности компенсатора – затрудняют свободное перемещение в посадочном месте. Замена обязательна.

Дополнительные факторы:

Забитый масляный фильтр	Активация перепускного клапана и подача грязного масла	Замена фильтра с промывкой системы
Неисправность редукционного клапана	Скачки давления в масляной магистрали	Диагностика/замена клапана
Деформация посадочных мест ГБЦ	Заклинивание компенсаторов	Шлифовка поверхности головки

После замены компенсаторов или чистки системы обязательна прокачка: запуск двигателя на 2-3 минуты на 2000-2500 об/мин, затем 10-минутная пауза для выхода воздуха. При правильном ремонте шум исчезает в течение первых 5-10 минут работы. Для профилактики критично соблюдать интервалы замены масла (не более 10 000 км) и использовать оригинальные расходники.

Диагностика неисправностей системы VVT-i

Система VVT-i на двигателе 1MZ-FE регулирует фазы газораспределения посредством изменения положения распредвала. Отказ компонентов приводит к нарушению топливно-воздушной смеси, снижению мощности и увеличению расхода топлива. Своевременная диагностика предотвращает критический износ двигателя.

Типичные симптомы неисправности: нестабильный холостой ход, провалы при разгоне, повышенный шум в районе ГРМ, ошибки серии P1346/P1349, снижение тяги на низких оборотах. Загорание индикатора Check Engine требует немедленной проверки кодов.

Методы выявления проблем

1. Сканирование кодов ошибок
   • P1346/P1349 – неисправность цепи VVT-i (банк 1)
   • P1656 – сбой управления VVT-i (банк 2)
   • P0011/P0012 – отклонение угла опережения
2. Проверка масляной системы
   • Контроль уровня и качества масла (загрязнение или загустение блокирует клапан)
   • Замер давления масла (мин. 2.0 кгс/см² на 3000 об/мин)
   • Чистка сетки маслоприемника
3. Тестирование электроклапана VVT-i
   • Сопротивление обмотки: 6.9–7.9 Ом (20°C)
   • Подача напряжения 12В – характерный щелчок штока
   • Продувка каналов сжатым воздухом (заклинивание золотника)
4. Диагностика датчиков

   Датчик	Параметры	Норма
   Распредвала	Сопротивление	835–1400 Ом (20°C)
   Коленвала	Зазор до шкива	0.5–1.5 мм

5. Проверка муфты VVT-i
   • Люфт ротора – не более 0.5 мм
   • Заклинивание при повороте вручную
   • Износ фиксирующего штифта

Важно: При замене муфты требуется синхронизация распредвалов специнструментом. Неисправность цепи ГРМ или натяжителя имитирует сбои VVT-i – обязателен визуальный контроль состояния привода.

Промывка системы охлаждения двигателя 1MZ-FE

Система охлаждения двигателя 1MZ-FE, как и любого другого, со временем загрязняется: на стенках каналов двигателя и радиатора образуются отложения ржавчины, накипи, продуктов разложения старого антифриза и герметиков. Эти отложения ухудшают теплообмен, снижают эффективность охлаждения, могут забивать тонкие каналы радиатора отопителя салона и термостата, что в итоге ведет к перегреву двигателя – критически опасной ситуации для алюминиевого блока цилиндров и ГБЦ 1MZ-FE.

Периодическая промывка системы охлаждения – необходимая процедура технического обслуживания для поддержания оптимальной рабочей температуры двигателя 1MZ-FE. Проводить ее рекомендуется при замене антифриза, либо при явных признаках загрязнения (мутный, ржавый антифриз, перегрев без видимых утечек, плохая работа печки). Перед началом работ убедитесь, что двигатель полностью остыл.

Необходимые материалы и инструменты

• Специальная промывочная жидкость для системы охлаждения (выбирайте качественные составы, совместимые с алюминиевыми двигателями)
• Дистиллированная вода (10-12 литров)
• Новый антифриз Toyota Super Long Life Coolant (SLLC) красного цвета или его современный аналог, соответствующий спецификациям Toyota (обычно 7-8 литров, но точный объем лучше уточнить по мануалу)
• Чистая емкость для слива старой охлаждающей жидкости (не менее 6-8 литров)
• Ключи (головки) для откручивания сливных пробок
• Воронка
• Защитные перчатки и очки
• Новая прокладка сливной пробки радиатора (рекомендуется)

Процедура промывки

1. Слив старого антифриза: Поставьте емкость под сливную пробку радиатора (расположена внизу, обычно на левой стороне бачка). Открутите пробку радиатора и пробку на блоке цилиндров (на двигателе 1MZ-FE она находится с левой стороны блока, ближе к задней части мотора, доступ может быть затруднен). Слейте старую жидкость. Аккуратно снимите крышку расширительного бачка для улучшения слива.
2. Предварительная промывка водой: Заверните сливные пробки. Залейте в расширительный бачок чистую дистиллированную воду до отметки MAX. Запустите двигатель, включите печку на максимальный нагрев и режим обдува. Дайте двигателю поработать до открытия термостата (температура охлаждающей жидкости ~88°C) и поработать еще 5-10 минут. Заглушите двигатель, дайте ему остыть и полностью слейте воду.
3. Применение промывочной жидкости: Залейте промывочную жидкость в систему охлаждения строго по инструкции на упаковке (некоторые составы требуют разбавления водой, другие заливаются в чистом виде). Долейте дистиллированную воду до уровня. Снова запустите двигатель с печкой на максимум, прогрейте до рабочей температуры и дайте поработать время, указанное производителем промывки (обычно от 20 минут до 1 часа).
4. Слив промывочного состава: Заглушите двигатель, дайте ему остыть. Тщательно слейте промывочную жидкость с водой через оба сливных отверстия (радиатор и блок).
5. Финальная промывка водой: Повторите шаг 2 (промывка чистой дистиллированной водой) один или два раза, пока сливаемая вода не станет максимально чистой и прозрачной. Это критически важно для удаления остатков промывки.
6. Заполнение новым антифризом: Надежно заверните сливные пробки (установите новую прокладку на пробку радиатора). Через воронку медленно залейте новый антифриз Toyota SLLC в расширительный бачок до уровня чуть ниже отметки MAX. Запустите двигатель с включенной на максимум печкой. Дайте двигателю поработать, пока не откроется термостат, прогреется печка и не выйдут основные воздушные пробки. Двигатель 1MZ-FE склонен к образованию воздушных пробок, особенно в патрубках нагревателя дросселя. Долейте антифриз до уровня между MIN и MAX на холодном двигателе. Проконтролируйте уровень в течение нескольких дней после поездок, при необходимости долейте.

Важное замечание: Используйте только рекомендованный антифриз Toyota Super Long Life Coolant (SLLC) или его современный эквивалент, соответствующий спецификациям Toyota. Смешивание разных типов антифризов (особенно IAT, OAT, HOAT) может привести к образованию геля и закупорке системы охлаждения.

Гидроопоры двигателя: признаки износа и замена

Гидроопоры (или подушки двигателя) в 1MZ-FE гасят вибрации и ударные нагрузки, защищая кузов и подвеску от излишних колебаний. Они состоят из металлической обоймы с резиновым демпфером и герметичной полости, заполненной специальной жидкостью или гелем, что обеспечивает эффективное поглощение шумов при работе мотора.

Со временем резина теряет эластичность, появляются трещины, а жидкость может вытекать через поврежденные мембраны. Это приводит к ухудшению демпфирующих свойств и передаче вибраций на кузов. Особенно критичен износ передней и задней опор, несущих основную нагрузку.

Основные признаки неисправности гидроопор

• Усиление вибраций на руле и кузове при работе двигателя на холостом ходу или под нагрузкой.
• Глухие стуки или удары в передней части авто при резком старте/торможении или проезде неровностей.
• Отдача в педаль сцепления/газа при переключении передач (для механической КПП).
• Видимая деформация опор: трещины резины, подтеки жидкости, проседание или разрыв демпфера.
• Смещение двигателя при визуальном осмотре (используйте монтировку для осторожного покачивания мотора).

Порядок замены гидроопор:

1. Зафиксируйте автомобиль на ровной поверхности, подняв домкратом и установив на подставки.
2. Демонтируйте элементы, мешающие доступу к опоре (защиту двигателя, воздуховоды, кронштейны).
3. Подоприте двигатель снизу деревянным бруском через толстую резину или используйте монтажную лапу для страховки.
4. Открутите болты крепления опоры к двигателю и кузову/подрамнику.
5. Извлеките старую опору, очистите посадочные места от грязи.
6. Установите новую гидроопору, заверните болты крест-накрест с моментом затяжки 40-60 Н·м (точные значения уточняйте в руководстве).
7. Повторите процедуру для остальных изношенных опор (рекомендуется менять комплектом).

Важно: После замены запустите двигатель и проверьте отсутствие вибраций. Избегайте полной нагрузки на мотор первые 200-300 км для стабилизации демпфера.

Количество опор в 1MZ-FE	Расположение	Средний ресурс
4-5 шт	Правая (на подрамнике), передняя (радиатор), задняя (щит моторного отсека), нижняя (при наличии)	80-150 тыс. км

Чип-тюнинг 1MZ-FE: возможности и ограничения

Чип-тюнинг двигателя 1MZ-FE направлен на оптимизацию заводских настроек ЭБУ для улучшения характеристик. Основная цель – скорректировать алгоритмы управления впрыском топлива, углом опережения зажигания и фазами газораспределения. Это позволяет раскрыть скрытый потенциал мотора, заложенный инженерами Toyota с учётом компромиссов между надёжностью, экологичностью и мощностью.

Стандартная прошивка 1MZ-FE имеет консервативные настройки, особенно в части ограничения крутящего момента на нижних оборотах и обеднённых топливных картах на переходных режимах. Профессиональный чип-тюнинг устраняет эти ограничения, адаптируя работу двигателя под современное топливо и индивидуальные требования владельца. Ключевое внимание уделяется сохранению запаса прочности узлов и ресурса мотора.

Основные возможности чип-тюнинга

• Прирост мощности и крутящего момента: Увеличение на 8-12% (до ~210-220 л.с. вместо 194-197 л.с. сток)
• Оптимизация отклика дросселя: Сокращение "задумчивости" при резком нажатии педали акселератора
• Коррекция топливных карт: Устранение излишне обеднённых смесей на высоких нагрузках
• Настройка фаз VVT-i: Улучшение наполнения цилиндров на средних оборотах
• Отключение катализатора (при его замене на пламегаситель): Предотвращение ошибок CHECK ENGINE

Технические ограничения

Фактор	Влияние на тюнинг
Аппаратная конструкция ЭБУ	Требует перепайки чипа или установки эмулятора (отсутствие OBD-портирования)
Механический износ	Неэффективен на двигателях с износом ЦПГ > 15% или закоксованностью
Степень сжатия (10.5:1)	Риск детонации при агрессивном тюнинге на АИ-92 или низкокачественном топливе
Предел прочности АКПП	Автоматические трансмиссии рассчитаны на крутящий момент не более 300 Нм

Критические требования для эффективности: Обязательная диагностика ДВС перед тюнингом, применение АИ-95+ топлива, исправность системы охлаждения и отсутствие ошибок ЭБУ. Максимальный результат достигается только при комплексной доработке: установке холодного впуска, прямого выхлопа и модернизации системы зажигания.

Важно: Агрессивные настройки с чрезмерным обогащением смеси или ранним зажиганием сокращают ресурс сажевого фильтра (в моделях с D4), повышают нагрузку на шатунно-поршневую группу и могут вызвать перегрев масла в режиме длительных высоких оборотов.

Ограничения по форсированию двигателя

Конструкция 1MZ-FE изначально не предназначалась для экстремального форсирования. Основным лимитирующим фактором выступает алюминиевый блок цилиндров с чугунными гильзами, запрессованными в заводских условиях. При значительном повышении мощности и крутящего момента возникает риск проворачивания гильз из-за перегрева и критических нагрузок на стенки блока. Ремонтопригодность такого повреждения крайне низка и обычно требует замены всего блока.

Другая ключевая проблема – прочность штатных шатунов и коленчатого вала. Шатуны выполнены из литой стали, которая при нагрузках свыше 350–380 л.с. может необратимо деформироваться или разрушиться под воздействием детонации. Коленвал также не имеет значительного запаса прочности для высокооборотной работы с большим наддувом. Дополнительно ограничивает потенциал система смазки: стандартный маслонасос и конструкция масляных каналов могут не обеспечивать стабильное давление при длительных высоких оборотах.

Основные узлы-ограничители

• Головка блока цилиндров: Серийные клапаны и пружины подвержены "плаванию" на оборотах свыше 6500 об/мин. Для высоких мощностей требуется замена распредвалов и системы ГРМ.
• Поршневая группа: Штатные поршни с высоким компрессионным кольцом критичны к детонации. При установке турбины/компрессора обязательна замена на низкокомпрессионные кованые аналоги.
• Топливная система: Производительности стандартных форсунок (190–240 cc/min) недостаточно для мощностей выше 280–300 л.с. Требуется апгрейд топливного насоса и регулятора давления.

Параметр	Безопасный предел*	Критический риск
Мощность (NA)	260–280 л.с.	Деформация шатунов, прогар поршней
Мощность (турбо)	320–350 л.с. (0.8–1.0 бар)	Проворот гильз, разрушение коленвала
Обороты	6500 об/мин (серийно)	Интерференция ГРМ, разрушение клапанов

*Для ресурса свыше 50 тыс. км с доработанными узлами

1. Обязательные модификации: Установка кованых шатунов и поршней, усиление блока шпильками, замена маслонасоса на высокопроизводительный.
2. Рекомендуемые меры: Дорн-гильзовка блока, замена коленвала на кованый, использование проставки под ГБЦ для снижения компрессии.
3. Экстремальное форсирование: Требует полной переборки с заменой всех критичных компонентов, включая адаптацию системы охлаждения и индивидуальную настройку ECU.

Установка ГБО на двигатель 1MZ-FE

Установка газобаллонного оборудования на V6 1MZ-FE требует учёта конструктивных особенностей двигателя. Расположение впускного коллектора и форсунок в глубоком подкапотном пространстве создаёт сложности при монтаже газовых инжекторов. Необходимо обеспечить корректный подвод вакуумных магистралей к редуктору и синхронизацию с заводской системой впрыска через ЭБУ.

Электронная совместимость критична из-за наличия двух кислородных датчиков и каталитических нейтрализаторов. Ошибки при подключении могут спровоцировать переход в аварийный режим с кодом P0420. Требуется тщательная калибровка угла опережения зажигания при работе на газу для предотвращения детонации, особенно на высоких оборотах.

Рекомендуемые решения и порядок монтажа

Оптимально применение систем 4-го поколения с распределённым впрыском:

• Оборудование: Tomasetto, Lovato или BRC с редуктором на 300+ л.с.
• Форсунки: Быстродействующие (HANA 2000 или Barracuda)
• Баллон: Тороидальный (в нишу запасного колеса) на 40-60 л

Основные этапы установки:

1. Монтаж мультиклапана баллона с выносным заправочным устройством
2. Установка редуктора-испарителя на стенку подкапотного пространства
3. Врезка газовых форсунок во впускной коллектор между штатными инжекторами
4. Прокладка магистралей высокого давления в защищённом гофре
5. Интеграция газового ЭБУ с проводкой CAN-шины

Параметр	Рекомендации
Топливная карта	Корректировка +12-15% на низких оборотах
Октановое число газа	Метан 120, Пропан-бутан 100-105
Температура редуктора	Не ниже +50°С (требует подключения к ОЖ)

Важно: После установки обязательна проверка герметичности тестером-анализатором. Регулярное обслуживание включает замену фильтров каждые 15 000 км и калибровку форсунок раз в 30 000 км. При грамотной настройке ресурс двигателя не снижается, а экономия достигает 40% по сравнению с бензином.

Ресурс двигателя при грамотном обслуживании

Ресурс двигателя Toyota 1MZ-FE при соблюдении регламентного обслуживания и бережной эксплуатации является одним из его ключевых преимуществ. Этот силовой агрегат заслуженно считается высоконадежным и долговечным, способным преодолевать значительные пробеги без капитального ремонта.

Основой долголетия 1MZ-FE выступает строгое соблюдение интервалов замены расходных материалов и использование исключительно рекомендованных производителем жидкостей. Игнорирование этих требований, особенно в отношении масла и антифриза, неизбежно сокращает срок службы двигателя и провоцирует преждевременный износ критически важных компонентов.

Факторы, определяющие ресурс двигателя

Ключевые аспекты обслуживания, напрямую влияющие на ресурс:

• Масло и фильтры: Обязательная замена каждые 5-7 тысяч км (или чаще при тяжелых условиях). Использование качественного синтетического масла вязкостью 5W-30 и оригинальных фильтров предотвращает масляное голодание и износ трущихся пар.
• Система охлаждения: Своевременная замена антифриза (раз в 2-3 года или 60-80 тыс. км), промывка системы и контроль состояния помпы/термостата критически важны для предотвращения перегрева – главной угрозы для V-образных моторов.
• Ремень ГРМ и ролики: Замена строго по регламенту (каждые 90-100 тыс. км) с использованием комплектов проверенных производителей. Обрыв ремня гарантированно приводит к встрече клапанов с поршнями.
• Топливная система: Регулярная замена топливного фильтра и использование качественного бензина (АИ-95+) минимизируют риск загрязнения форсунок и камер сгорания, предотвращая детонацию и масложор.
• Вентиляция картера (PCV): Контроль и замена клапана PCV при необходимости. Забитая система повышает давление в картере, способствуя утечкам масла и его попаданию во впуск.

Типичный ресурс и признаки износа:

Условия эксплуатации и обслуживания	Ожидаемый ресурс (пробег)	Характерные признаки естественного износа
Строгое соблюдение регламента, качественные расходники, щадящий режим	400 000 - 500 000+ км	Постепенное увеличение расхода масла (до 0.5-1л/1000км), снижение компрессии (равномерное по цилиндрам)
Нерегулярное обслуживание, среднее качество материалов	250 000 - 350 000 км	Заметный масложор (более 1л/1000км), постукивание гидрокомпенсаторов, возможны течи сальников
Хроническое нарушение регламента, низкокачественные жидкости/фильтры, агрессивная езда "на холодную"	Менее 200 000 км	Сильный масложор, закоксовывание колец, стуки в нижней части двигателя, перегрев, необходимость капремонта

Регулярная диагностика (контроль уровня и состояния масла, проверка на течи, прослушивание работы двигателя, компьютерная диагностика ошибок) позволяет выявить потенциальные проблемы на ранней стадии. Избегание крайних нагрузок на непрогретый двигатель и систематического перегрева – обязательные условия для достижения максимального ресурса 1MZ-FE.

Сравнение надежности двигателей 1MZ-FE и 3MZ-FE

Двигатель 1MZ-FE обладает солидной репутацией, но имеет ряд характерных слабых мест. Наиболее критичны проблемы с масложором из-за закоксовки масляных каналов (особенно в ранних версиях до 1998 года) и уязвимость прокладки ГБЦ, что при несвоевременном обслуживании ведет к дорогостоящему ремонту. Ресурс до капремонта при грамотной эксплуатации обычно составляет 250-350 тыс. км.

3MZ-FE, будучи эволюционным развитием 1MZ, демонстрирует улучшенную надежность благодаря устранению ключевых недостатков предшественника. Усиленные прокладки ГБЦ, оптимизированная система вентиляции картера и модернизированные компоненты снижают риски масложора и перегрева. Ресурс мотора достигает 300-400 тыс. км, а типичные проблемы смещены в сторону электроники и вспомогательных систем.

Критерий	1MZ-FE	3MZ-FE
Расход масла	Высокий риск (закоксовка каналов)	Минимизирован (улучшена вентиляция)
Прокладка ГБЦ	Слабое звено (особенно до 1998 г.)	Усиленная конструкция
Типичные неисправности	Масложор, прогар ГБЦ, гидрокомпенсаторы	Датчики (кислородные, распредвала), течи уплотнений
Ресурс	250-350 тыс. км	300-400+ тыс. км

Типичные проблемы по пробегу

Двигатель 1MZ-FE славится надежностью, но с ростом пробега (особенно после 150-200 тыс. км) проявляются характерные для конструкции слабые места. Большинство неисправностей связано с износом уплотнений, загрязнением систем или выходом из строя компонентов топливовоздушного тракта.

Пренебрежение регулярным ТО усугубляет эти проблемы. Наиболее критичны утечки масла и нарушения герметичности впуска, влияющие на стабильность работы и ресурс мотора. Ранняя диагностика и замена изношенных элементов предотвращают дорогостоящий ремонт.

Распространенные неисправности

• Утечки масла через прокладки клапанных крышек – основная проблема. Прокладки дубеют, масло просачивается в свечные колодцы, вызывая пропуски зажигания и запах гари. Требует замены комплекта прокладок и очистки колодцев.
• Подсос воздуха через прокладку впускного коллектора – приводит к обеднению смеси, плавающим оборотам ХХ, ошибкам по обеднению. Необходима замена прохудившейся прокладки.
• Загрязнение дроссельного узла и регулятора ХХ – вызывает неустойчивую работу на холостом ходу, остановку двигателя. Решение: чистка дросселя и канала РХХ.
• Износ сальников распредвалов – проявляется масляными потеками за шкивами ГРМ. Устраняется заменой сальников при сервисном вмешательстве.
• Дефекты катушек зажигания и проводов – приводят к троению, потере мощности, увеличению расхода топлива. Чаще возникают на пробегах свыше 180-200 тыс. км.
• Загрязнение/износ форсунок – ухудшает распыл топлива, вызывает вибрации. Требует ультразвуковой очистки или замены.
• Залегание поршневых колец – на пробегах 250+ тыс. км возможен повышенный расход масла (до 1 л/1000 км) из-за коксования колец. Помогает раскоксовка или капитальный ремонт.
• Разрушение подшипников натяжителя цепи ГРМ – сопровождается металлическим стуком в передней части мотора. Требует немедленной замены цепи с натяжителем и успокоителями.

Проверка двигателя Toyota 1MZ-FE при покупке поддержанного авто

Внимательно осмотрите подкапотное пространство на предмет масляных потёков, особенно в зонах прокладки клапанной крышки и переднего сальника коленвала. Проверьте состояние резиновых патрубков и проводки – трещины или следы перегрева указывают на возможные проблемы. Убедитесь в отсутствии ржавых подтёков на радиаторе и бачке охлаждающей жидкости.

Запустите холодный двигатель: посторонние шумы (стук гидрокомпенсаторов, гул подшипников) в первые секунды критичны. Прогрейте мотор до рабочей температуры, оцените равномерность работы на холостых оборотах (600-700 об/мин) и отсутствие вибраций. Резко нажмите педаль газа – обороты должны расти плавно без провалов.

Ключевые этапы диагностики

Контроль технических жидкостей:

• Масло: Проверьте щуп (чёрный дым из выхлопа или маслянистый нагар на свечах сигнализируют о износе маслосъёмных колец)
• Антифриз: Осмотрите расширительный бачок – маслянистая эмульсия указывает на пробой прокладки ГБЦ
• Состояние ОЖ: Убедитесь в отсутствии пузырей в бачке при работающем моторе

Тест-драйв и нагрузочные проверки:

1. Резко разгонитесь до 4000-5000 об/мин – детонационные стуки ("цокот") говорят о неполадках системы зажигания
2. Обратите внимание на реакцию при включении кондиционера – плавающие обороты могут указывать на неисправность датчика холостого хода
3. После поездки проверьте давление в системе охлаждения (раздутые патрубки – признак пробитой прокладки)

Анализ выхлопных газов:

Симптом	Возможная причина
Густой белый дым	Попадание антифриза в цилиндры
Синий оттенок дыма	Жжение масла (износ ЦПГ/клапанов)
Запах бензина	Неисправность форсунок или датчиков

Обязательно проведите компьютерную диагностику: проверьте коды ошибок (особенно P0300-P0306 – пропуски воспламенения), показания датчиков кислорода и температуру охлаждающей жидкости. Сравните компрессию в цилиндрах – допустимый перепад не более 10%.

Список источников

• Официальное руководство по ремонту Toyota Camry / Avalon / Sienna (1994-2003)
• Каталог деталей двигателя 1MZ-FE (Toyota Electronic Parts Catalogue)
• Технический бюллетень Toyota TSB EG007-97
• Автомобильные энциклопедии: "Устройство и обслуживание Toyota" (изд. Легион-Автодата)
• Специализированные форумы: Toyota Nation Club, Camry Club Russia, Drive2.ru
• Монографии: "Двигатели Toyota V6: конструктивные особенности" (А.С. Калинин, 2018)
• Журналы: "Авторевю" (тест-драйвы моделей с 1MZ-FE), "За рулём" (технический анализ)
• Базы данных: Automotive News Data Center, CarComplaints.com
• Видеоразборы двигателей на каналах Scotty Kilmer, ChrisFix
• Архивные пресс-релизы Toyota Motor Corporation (1993-2003)

Видео: ДВИГАТЕЛЬ TOYOTA 1MZ-FE || ДВИГАТЕЛЬ 1MZ-FE ХАРАКТЕРИСТИКИ || 1MZ-FE ОБЗОР || 1MZ-FE ОТЗЫВЫ #1MZFE


• Шлем мотоциклиста - жизненно важный барьер

• Штатная магнитола Renault Megan 2 - характеристики и функции

• Jaguar S-Type - Возрожденная классика
