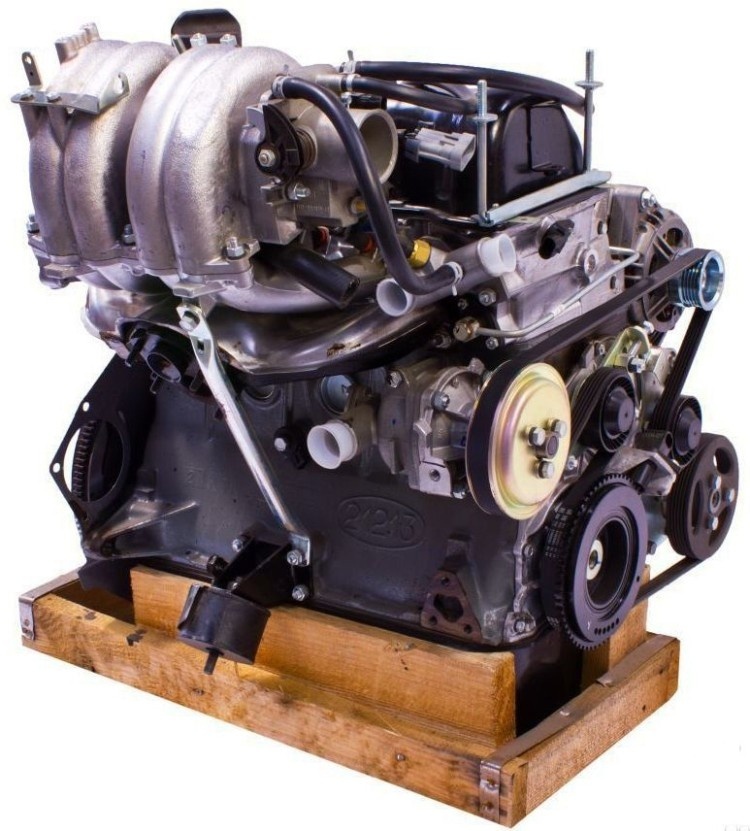

Двигатель ВАЗ-21213 и его модификация для Шевроле Нива

Замена прокладки выпускного коллектора

Пробитая прокладка выпускного коллектора проявляется характерным хлопающим звуком на холодном двигателе, запахом выхлопных газов в подкапотном пространстве и копошением соединений. Игнорирование проблемы приводит к снижению мощности двигателя, прогару клапанов и разрушению соседних уплотнений.

Для работ потребуется доступ с верхней части двигателя, демонтаж мешающих компонентов и обязательная выдержка тепловых зазоров при сборке. Рекомендуется прогрессировать от центра к краям при затяжке во избежание коробления коллектора.

Пошаговая процедура выполнения работ

Подготовьте необходимые компоненты и инструменты:

• Новая прокладка коллектора (артикул 21213-1403078 для ВАЗ)
• Торцовые головки на 13 мм, удлинитель и трещотка
• Универсальный ключ для патрубков ГВС
• Шпильки M8×40 мм для центровки (самодельные)
• Щетка по металлу и очиститель контактов (Loctite 7063)

1. Отключите аккумулятор и снимите пластиковый кожух двигателя
2. Ослабьте хомуты и снимите патрубки с корпуса термостата и радиатора печки
3. Ключом на 13 мм открутите крепление приемного патрубка глушителя
4. Отсоедините лямбда-зонд и снимите термоэкраны с коллектора
5. Демонтируйте гайки коллектора схемой от центра к краям в 3 этапа
6. Очистите плоскости на ГБЦ и коллекторе от нагара металлической щеткой
7. Установите новую прокладку через направляющие шпильки резьбой вверх
8. Затяните гайки динамометрическим ключом в последовательности:
   1. Центральные крепления – 25 Н·м
   2. Крайние элементы – 20 Н·м
   3. Окончательная протяжка центра 32 Н·м

Контрольная сборка: Убедитесь в отсутствии контакта термоэкранов с впускным трактом и равномерном зазоре между коллектором и катушками зажигания (не менее 5 мм).

Ремонт головки блоков цилиндров (ГБЦ) двигателя Нива-21213/Шевроле Нива

Демонтаж ГБЦ начинается с ослабления болтов крепления в обратной последовательности затяжки (согласно схеме производителя), снятия распредвала, коромысел и толкателей. Необходимо очистить поверхности блока цилиндров и ГБЦ от остатков прокладки, избегая царапин. Дефектовка включает проверку плоскостности щупом (допуск ≤ 0.05 мм), осмотр седел клапанов, направляющих втулок и состояние камер сгорания.

Обязательная разборка клапанного механизма с маркировкой компонентов для сохранения позиций. Клапаны проверяются на изгиб стержней, износ рабочих фасок и прогары тарелок. Дефектные клапаны заменяются, направляющие втулки растачиваются под ремонтный размер с последующей запрессовкой. Притирка клапанов выполняется абразивной пастой с контролем герметичности керосиновой пробой.

Критические этапы восстановления

1. Фрезеровка привалочной плоскости при выявлении перекоса сверх нормы (толщина среза не должна превышать 0.2 мм для сохранения геометрии).
2. Замена сальников клапанов с применением оправки для предотвращения повреждения.
3. Гидравлическое испытание под давлением 4-5 бар для обнаружения микротрещин в рубашке охлаждения и камерах сгорания.

*с последующим доворотом на 90° через 20 минут

Сборка выполняется с обезжириванием поверхностей, установкой новой прокладки ГБЦ и болтов (по спецификации производителя). Затяжка болтов осуществляется динамометрическим ключом строго по схеме в 4 этапа. После запуска двигателя дается прогрев до рабочей температуры, затем повторная проверка момента затяжки.

Замена прокладки ГБЦ: ключевые моменты

Перед демонтажом головки блока цилиндров обязательно оцените состояние поверхности ГБЦ и блока – проверьте плоскостность щупом и линейкой (допустимая деформация до 0,1 мм на моторной плоскости двигателя Нива-21213). Совместите метки ГРМ по коленчатому и распредвалу, зафиксируйте ремень струбциной для предотвращения смещения фаз. Очистите привалочные плоскости блока и головы от остатков старой прокладки металлической щеткой или скребком, избегая образования царапин.

При сборке используйте новую заводскую прокладку ГБЦ с правильной ориентацией (обратите внимание на маркировку "ВПЕРЁД" или стрелки). Проверьте состояние болтов крепления ГБЦ – при наличии растяжек или дефектов резьбы обязательна замена на новые. Соблюдайте порядок затяжки диагональными проходами с поэтапным увеличением момента: первый проход – 20 Нм, второй – 75-85 Нм финальное усилие. После запуска мотора дайте ему прогреться до рабочей температуры, затем выполните контрольную протяжку холодного двигателя через 500-700 км пробега.

Критичные этапы работ

• Подготовка поверхностей: Тщательная очистка от карбона и остатков уплотнителя без повреждения алюминия
• Контроль геометрии: Проверка плоскости БЦ и ГБЦ в 5 точках минимум (центр + углы)
• Момент затяжки: Строгое соблюдение схемы затяжки в 4 этапа с динамометрическим ключом

Дефектовка поршневой группы при капитальном ремонте двигателя Нива-21213

Дефектовка поршневой группы двигателя 21213 начинается с тщательной мойки и визуального осмотра всех компонентов: поршней, поршневых пальцев, шатунов и колец. Необходимо выявить видимые повреждения: задиры на зеркале цилиндров и юбках поршней, прогар днища, трещины, глубокие царапины, износ канавок под кольца, деформацию шатунов. Особое внимание уделяют состоянию компрессионных и маслосъемных колец.

Каждый элемент измеряется микрометрами, нутромерами и другими инструментами для определения размеров и выявления отклонений от допусков. Цилиндры проверяют на эллипс и конусообразность в нескольких поясах по высоте. Замеры поршней выполняют перпендикулярно поршневому пальцу в заданном сечении для определения диаметра и овальности. Отклонения сверх нормы требуют ремонта или замены.

Критерии оценки дефектов

Поршни: подлежат обязательной замене при наличии:

• Глубоких задиров или трещин на юбке или в области канавок
• Прогара или критической деформации днища
• Чрезмерного износа отверстия под поршневой палец (более 0,03 мм)
• Сильного износа канавок под кольца (увеличение зазора между кольцом и канавкой свыше 0,15 мм)

Шатуны и гильзы: Гильзы цилиндров растачивают или хонингуют под ремонтный размер при превышении допустимого износа или наличии дефектов на поверхности. Шатуны проверяют на параллельность головок шатуна (стрела прогиба до 0,02 мм на 100 мм длины) и отсутствие задиров на втулке верхней головки. Неисправные шатуны заменяют.

Поршневые кольца: Используются только в комплекте с новыми или расточенными под ремонтный размер цилиндрами. Обязательна замена при потере упругости, изломе или износе рабочей кромки, вызывающем увеличение зазора в замке выше 1,0 мм для компрессионных и 0,8 мм для маслосъемных колец. Устанавливаются кольца строго по меткам (TOP) вверх.

Коленвал и шатунные подшипники: признаки износа

Коленчатый вал и шатунные подшипники критичны для работы двигателя Нива-21213/Шевроле Нива. Износ этих компонентов приводит к снижению компрессии, потере мощности и масляному голоданию. Игнорирование проблемы вызывает разрушение вкладышей, задиры на шейках коленвала и может закончиться капитальным ремонтом.

Основные признаки проявляются при определенных условиях: на холодном двигателе, под нагрузкой (разгон, подъем в гору) или на холостых оборотах. Распознавание симптомов на ранней стадии предотвращает дорогостоящий ремонт и сохраняет ресурс силового агрегата.

Характерные признаки износа:

• Стук в нижней части двигателя
  Холодный двигатель: глухой стук при запуске, исчезающий после прогрева.
  Горячий двигатель: металлический звонкий стук на холостых оборотах, усиливающийся при резком нажатии на газ.
• Падение давления масла
  Сигнал лампы давления на холостом ходу или при прогретом моторе. Проверяется манометром: давление ниже 0.5 кгс/см² на 800-900 об/мин.
• Вибрация и шум
  Усиление вибрации на холостых оборотах, низкочастотный гул, синхронный с оборотами коленвала.
• Металлическая стружка в масле
  Блестящие частицы в составе моторного масла или на магнитном щупе.

Дополнительные индикаторы:

Система вентиляции картера (ВКГ): принцип и неисправности

Принцип работы системы основан на разрежении во впускном коллекторе. Газы из картера двигателя принудительно отсасываются через маслоотделитель, где из них удаляются частицы масла, и направляются обратно во впуск для дожигания в цилиндрах. Это снижает давление в картере, предотвращает утечки масла через уплотнения, уменьшает токсичность выбросов и замедляет старение моторного масла.

На двигателях ВАЗ-2123/21213 (Нива, Шевроле Нива) используется закрытая система вентиляции с двумя контурами: основным (газы отводятся под дроссельную заслонку) и холостого хода (газы поступают в задроссельное пространство). Ключевой элемент – жидкостный (лабиринтный) маслоотделитель, интегрированный в блок цилиндров. Отделенное масло стекает в поддон, а очищенные газы подаются через шланги и клапан ВКГ во впускной коллектор.

Типичные неисправности и последствия

• Загрязнение маслоотделителя: Смолистые отложения снижают пропускную способность, вызывая рост давления в картере. Симптомы: течь сальников, выдавливание масла через щуп.
• Залегание или засор клапана ВКГ:
  • Заклинивание в открытом состоянии: Слишком интенсивный отсос газов → повышение расхода масла "на угар".
  • Заклинивание в закрытом положении: Рост давления в картере → масляные подтекания, запотевание агрегатов.
• Закупорка/растрескивание шлангов системы: Нарушает циркуляцию газов. Трещины всасывают неучтенный воздух, обедняя смесь на холостом ходу.
• Износ сальников коленвала/распредвала: Ускоренный выход из строя уплотнений из-за критического давления при частичной блокировке ВКГ.

Диагностика включает осмотр состояния патрубков и клапана ВКГ, проверку их чистоты, а также контроль давления в картере (косвенно - по увеличению отложений в маслоотделителе).

Чистка маслоотделителя системы ВКГ

Для чистки маслоотделителя системы вентиляции картерных газов (ВКГ) двигателей Нива-21213 и Шевроле Нива потребуется демонтировать узел, расположенный в задней части двигателя под впускным коллектором. Демонтаж включает отсоединение двух шлангов (малого и большого диаметра) и снятие крепежных болтов ключом на 10 мм.

Аккуратно извлеките маслоотреаделитель из посадочного отверстия, избегая повреждения уплотнительного кольца. Разберите корпус, разделив его верхнюю и нижнюю части после откручивания крепежных винтов. Визуально оцените состояние каналов и фильтрующего элемента на предмет масляных отложений и закоксовки.

1. Промойте компоненты:
   • Погрузите металлические части в емкость с бензином, керосином или растворителем на 30-60 минут
   • Тщательно очистите механические отложения жесткой щеткой (не металлической)
   • Продуйте сжатым воздухом все каналы после промывки
2. Проверьте элементы:
   • Замените деформированное уплотнительное кольцо новым (арт. 21213-1009145)
   • Осмотрите лабиринтные каналы – при эрозии металла требуется замена узла

Соберите маслоотделитель в обратной последовательности, установите на двигатель и подключите шланги. После запуска мотора проверьте отсутствие подсоса воздуха и утечек масла в местах соединений.

Диагностика компрессии в цилиндрах

Измерение компрессии – ключевой метод оценки состояния ЦПГ и герметичности камеры сгорания в двигателях автомобилей Нива-21213 и Шевроле Нива. Для получения корректных результатов двигатель должен быть прогрет до рабочей температуры (80-90°C), все свечи зажигания вывернуты, аккумулятор полностью заряжен, а стартер исправен. Дроссельная заслонка должна быть полностью открыта. Замер проводят компрессометром последовательно во всех 4 цилиндрах, проворачивая коленвал стартером до момента, когда показания манометра перестанут расти (обычно 5-10 секунд). Требуется строгий контроль заряда АКБ и надежности контактов массы.

Анализируют два ключевых параметра: абсолютное значение компрессии в каждом цилиндре и разброс показаний между ними. Норма для двигателей ВАЗ-21213 (1.7л), ВАЗ-21214 (1.7л) и ЗМЗ-409 (2.0л, устанавливался на часть Шевроле Нива):

Значительное падение компрессии в одном цилиндре чаще указывает на прогар клапана или повреждение прокладки ГБЦ. Равномерно низкая компрессия по всем цилиндрам свидетельствует об износе поршневых колец. Повышение компрессии относительно нормы возможно при чрезмерном нагаре в камере сгорания или попадании масла через изношенные маслосъемные колпачки или направляющие. Для уточнения причины "масляного" цилиндра проводят тест: добавляют 5-10 мл моторного масла в свечное отверстие и повторяют замер с той же скоростью вращения коленвала. Резкий рост компрессии после добавления масла подтверждает износ колец или цилиндров; отсутствие роста – проблемы с клапанами или прокладкой ГБЦ.

Причины повышенного расхода масла и методы устранения

Повышенный расход масла в двигателях Нива 21213 и Шевроле Нива чаще всего связан с износом цилиндропоршневой группы. Ключевым фактором становится усталость маслосъемных колец, потеря эластичности маслоотражательных колпачков или образование задиров на стенках цилиндров. Также значительное влияние оказывает нарушение герметичности прокладки клапанной крышки или турбины (в модификациях с турбонаддувом), что ведет к утечкам. Этому способствует использование несоответствующих смазочных материалов или несвоевременная замена масла.

Другой распространенный комплекс причин включает дефекты системы вентиляции картера (PCV), где забитый маслоотделитель провоцирует выдавливание смазки через сальники. Проблемы с уплотнениями распределительных валов, износ сальников коленвала, либо микротрещины в масляном картере также вносят вклад. Эксплуатация автомобиля при экстремальных нагрузках, длительная езда на высоких оборотах или частые перегревы двигателя многократно ускоряют возникновение этих неисправностей.

Основные причины и решения:

• Износ поршневых колец:
  • Признаки: сизый выхлоп, снижение компрессии.
  • Устранение: замена колец или гильзовка блока цилиндров.
• Неисправность маслосъемных колпачков:
  • Признаки: масляный нагар на свечах зажигания, дымление при запуске.
  • Устранение: замена колпачков без снятия ГБЦ.
• Загрязнение системы вентиляции картера:
  • Признаки: масляные пятна в воздуховодах, течь по прокладкам.
  • Устранение: чистка клапана PCV и маслоотделителя.

Важные нюансы:

Обязательно проверьте герметичность прокладки клапанной крышки, сальников распредвалов и поддона картера визуально. При подозрении на турбину – диагностируйте состояние ее уплотнений. Следите за маркировкой масла: для этих двигателей критично использование масел с допусками согласно мануалу (например, 5W-40/B4). Совмещайте устранение неполадок с заменой всех резиновых уплотнителей, включая мелкие кольца под датчиками – их деградация частая причина микроутечек.

Перегрев двигателя: основные причины и решения

Перегрев двигателя крайне опасен для Нивы-21213 и Шевроле Нива и требует немедленного реагирования. Игнорирование чревато деформацией ГБЦ, прогарами прокладки и капитальным ремонтом.

Ключевые причины часто взаимосвязаны: отказ термостата или помпы лишает систему циркуляции, а забитый радиатор препятствует охлаждению. Летняя эксплуатация и грязь усугубляют риски.

Распространённые причины перегрева и методы устранения

Недостаточная циркуляция ОЖ:

• Неисправный термостат: Заедает в закрытом положении. Решение: Проверка работоспособности (прогрев на месте), замена.
• Поломка помпы: Износ крыльчатки или подшипников, течь. Решение: Визуальный осмотр на течь, замена помпы.
• Завоздушивание системы: Образование пробки. Решение: Прокачка системы через расширительный бачок или пробки радиатора.

Низкая эффективность теплообмена:

• Загрязнение сот радиатора: Пыль, насекомые, грязь снаружи; накипь или коррозия внутри. Решение: Прочистка воздушного потока сжатым воздухом или струёй воды; промывка системы спецсредствами.
• Неисправность электровентилятора: Обрыв проводов, выход из строя датчика (на радиаторе или ГБЦ), поломка моторчика. Решение: Диагностика цепи, замена датчика или вентилятора.

Другие критические факторы:

• Утечка ОЖ: Повреждение патрубков, радиатора, печки, протекающая помпа. Решение: Визуальный осмотр на течи, замена элементов, контроль уровня ОЖ.
• Неправильная смесь ОЖ: Чистая вода или концентрат без разбавления. Решение: Полная замена на рекомендованный антифриз в пропорции 1:1 с водой.
• Система зажигания/впрыска: Слишком бедная топливная смесь или позднее зажигание. Решение: Компьютерная диагностика, регулировка.

Неисправности стартера и способы ремонта

Стартер двигателя Нива 21213 или Шевроле Нива подвержен типичным поломкам: износ щёток, залипание втягивающего реле, межвитковые замыкания и механические повреждения. Неработоспособность проявляется в отсутствии вращения коленвала, щелчках под капотом или медленном провороте маховика при запуске.

Диагностику начинают с проверки напряжения на клемме втягивающего реле при повороте ключа зажигания. Осматривают контактную группу, цепь управления и массу. При отсутствии питания искажают дефекты проводки или замка зажигания. Механическую исправность якоря и бендикса оценивают после демонтажа стартера.

Распространённые неполадки

• Щёточный узел: Истирание графитовых стержней. Заменяют щётки с чисткой коллектора.
• Втягивающее реле: Залипание контактов или обрыв катушки. Разбирают, зачищают пятаки или устанавливают новое реле.
• Бендикс: Проскальзывание шестерни или износ зубцов. Требует замены приводного механизма.
• Обмотки: Замыкание витков. Определяют тестером (сопротивление менее 1 Ом), узел подлежит замене.

Последовательность ремонта

1. Снять стартер (ключ на 13, доступ через подкапотное пространство).
2. Разобрать корпус (очистить от грязи, удалить стопорные кольца).
3. Прозвонить обмотки тестером (сопротивление якоря 0.05-0.1 Ом).
4. Осмотреть зубцы бендикса и венца маховика на сколы.
5. Заменить изношенные компоненты, собрать узел с обработкой контактов смазкой Литол-24.
6. Проверить ток холостого хода (до 80 А) и под нагрузкой запуском двигателя.

При повторных отказах стартера после ремонта рекомендована установка нового тягового реле или полная замена узла. Используйте только сертифицированные запчасти для Lada 4x4/Chevrolet Niva.

Проверка работоспособности и замена генератора

Основные признаки неисправности: тусклый свет фар, зарядка аккумулятора пропадает после запуска, мигание индикатора АКБ, свист/посторонний шум, низкое напряжение на клеммах АКБ (менее ~13.5 В при 2000+ об/мин). Продиагностируйте: измерьте напряжение на клеммах АКБ при заглушенном и работающем двигателе мультиметром (норма на работающем >13.5-14.7 В при 2000 об/мин). Осмотрите приводной ремень на натяжение и повреждения. Проверьте целостность предохранителей генератора в монтажном блоке. Для базовой проверки работоспособности генератора на запущенном двигателе кратковременно снимите минусовую клемму с АКБ – двигатель должен продолжать работать (опасный метод, не злоупотреблять!).

Замена выполняется при подтвержденной неисправности генератора, значительном износе деталей или физическом повреждении.Порядок работ:

1. Обесточьте бортсеть – снимите клемму с минусового вывода аккумулятора (-)!
2. Демонтируйте пластиковый защитный кожух двигателя (при наличии).
3. Ослабьте натяжение приводного ремня генератора. Отпустите гайку натяжного устройства (ключ на 13 или 15) и сместите натяжитель вниз для снятия ремня со шкива.
4. Отсоедините высоковольтный провод "В+" с клеммы генератора (ключ на 10).
5. Отсоедините колодку управления с проводами (обычно нажатием фиксатора).
6. Отверните крепежные болты генератора. Верхний болт крепит к кронштейну ГБЦ (ключ на 17), нижний болт и гайка крепят к подвижной планке натяжителя (ключ обычно на 19, гайка на 13).
7. Извлеките генератор через низ. Установите новый генератор в обратном порядке, подключив провода перед фиксацией болтами.Обязательно отрегулируйте натяжение ремня! Проверьте напряжение после запуска.

Типичные стуки и шумы двигателя: диагностика

Возникновение посторонних стуков и шумов в двигателе Нива 21213 требует незамедлительной диагностики, так как они сигнализируют о потенциально серьезных неисправностях. Игнорирование этих признаков может привести к дорогостоящему ремонту или полному выходу силового агрегата из строя.

Для точного определения источника стука важно учитывать его тональность, частоту (совпадает ли с оборотами двигателя), температурную зависимость и условия, при которых он появляется (холодный/горячий двигатель, под нагрузкой или на холостых).

Распространенные виды стуков

Важно! Для точной локализации стука используйте стетоскоп или деревянную втулку. Сравнивайте звук на прогретом и холодном моторе. Проверяйте уровень и состояние масла - недостаток смазки является частой причиной возникновения стуков.

Обслуживание аккумулятора для двигателя 21213

Правильное обслуживание аккумуляторной батареи (АКБ) критически важно для надежного запуска двигателя Нивы 21213 или Шевроле Нива в любых условиях, особенно в холодное время года. Основные процедуры включают регулярный контроль уровня и плотности электролита (для обслуживаемых АКБ), очистку клемм и корпуса от грязи и окислов, а также проверку напряжения заряда.

Поддерживайте уровень электролита в каждой банке в пределах нормы (обычно на 10-15 мм выше кромок пластин или на отметках на корпусе). Используйте только дистиллированную воду для долива. Производите операции с электролитом аккуратно и только в защитных перчатках и очках, открывая пробки банок в хорошо провентилируемом помещении на расстояние от открытого огня и искр.

Контроль заряженного состояния и электрических параметров

• Измерение напряжения: Регулярно проверяйте напряжение на клеммах АКБ мультиметром. Оптимально на полностью заряженной батарее оно должно быть в пределах 12.7-12.9 В без нагрузки.
• Нагрузочная вилка: Для оценки реальной работоспособности периодически проверяйте АКБ с помощью нагрузочной вилки. Напряжение под нагрузкой (примерно вдвое от номинальной емкости АКБ) должно падать не ниже определенного порога (часто 10 В на 5-секундном тесте) и восстанавливаться после снятия нагрузки.
• Контроль зарядного тока генератора: Убедитесь, что генератор исправен и обеспечивает стабильный зарядный ток (обычно напряжение в бортовой сети при работающем двигателе на средних оборотах составляет 13.8-14.5 В на клеммах АКБ). Меньшие значения говорят о недозаряде, большие – о перезаряде.
• Своевременный заряд: При критическом падении напряжения (ниже 12.5 В) или длительном простое автомобиля зарядите АКБ стационарным зарядным устройством, желательно с автоматическим режимом и контролем за процессом.

Визуальный осмотр и очистка

• Чистота корпуса: Содержите корпус аккумулятора в чистоте. Загрязнения (пыль, масло, электролит) создают токопроводящие мостики между клеммами ("саморазряд"). Протирайте чистой ветошью, смоченной в водном растворе пищевой соды или специальном очистителе для АКБ. Тщательно смывайте остатки.
• Целостность: Регулярно осматривайте корпус АКБ на предмет трещин или подтеков электролита. Любое повреждение требует скорейшей замены батареи.
• Клеммы и выводы: Следите за чистотой и плотностью контакта на клеммах и выводах аккумулятора. Сильные окислы и налет белого/зеленого цвета (сульфат свинца) сильно увеличивают сопротивление. Аккуратно зачищайте клеммы и выводы щеткой с латунной или нержавеющей щетиной. Надежно затягивайте клеммы после очистки.
• Защита контактов: После зачистки и затяжки клемм желательно нанести на них специальную консистентную смазку для защиты от окисления (антикоррозийный спрей или смазка для клемм).

Периодичность и важные моменты

• Частота проверок: Рекомендуется проводить визуальный осмотр и проверку напряжения не реже одного раза в месяц. Контроль уровня электролита и его плотности ареометром для обслуживаемых АКБ – каждые 2-3 месяца, учащая проверки зимой и в жаркую погоду.
• Зимняя эксплуатация: В холодный период особенно важно поддерживать АКБ в полностью заряженном состоянии и чистоте клемм. Разряженный аккумулятор может замерзнуть.
• Глубокий разряд: Избегайте глубокого разряда батареи (длительно включенный свет при заглушенном двигателе, неисправная сигнализация). Это резко сокращает срок службы АКБ.
• Зарядка после установки: Новая АКБ перед установкой или если хранилась разряженной некоторое время, требует полной зарядки стационарным устройством.
• Безопасность: Всегда соблюдайте технику безопасности! Работайте в хорошо проветриваемом помещении из-за выделения взрывоопасного водорода и вредных паров серной кислоты. Исключайте искры и пламя вблизи батареи.

Тюнинг двигателя: расточка блока цилиндров

Расточка блока цилиндров двигателя Нива-21213/Шевроле Нива – механическая операция по увеличению диаметра цилиндров для установки поршней ремонтного размера. Она требуется при критическом износе зеркала цилиндров, задирах или эллипсности стенок, а также при плановом форсировании мотора за счёт роста рабочего объёма. Выполняется на точных станках (горизонтально-расточных или хонинговальных) с контролем геометрии и шероховатости поверхности.

Основная цель – обеспечить идеальную цилиндрическую форму и требуемый зазор с поршневой группой. После обработки обязательна хонинговка для создания микросетки масляного клина. Для двигателя ВАЗ-21213 типичные ремонтные размеры увеличения диаметра: +0.4 мм, +0.8 мм, +1.0 мм. Максимально допустимая расточка ограничена толщиной стенок блока и обычно не превышает 1.5 мм во избежание перегрева и потери жёсткости конструкции.

Ключевые аспекты операции:

• Подбор ремонтных поршней: Комплект под конкретный размер (например, Ø82.4 мм вместо штатных 82.0 мм) с новыми пальцами и кольцами.
• Контроль параметров: Толщина стенок блока (минимум 7.5 мм), соосность постелей коленвала, параллельность осей цилиндров.
• Замена сопутствующих компонентов: Шатунные/коренные вкладыши, маслосъёмные колпачки, при сильном износе – коленчатый вал.

Важно: Расточка требует последующей обкатки мотора (500–1000 км) на щадящих режимах. Прирост мощности (до 10–15%) достигается только в комплексе с тюнингом ГБЦ, установкой спортивного распредвала и настройкой ЭБУ. Превышение допустимого диаметра повышает риск прогорания прокладки ГБЦ и детонации.

Установка турбонаддува на двигатель ВАЗ-21213: возможности и ограничения

Турбирование двигателя ВАЗ-21213 (Шевроле Нива) позволяет увеличить мощность на 30–50%, поднимая её до 120–140 л.с., и значительно улучшить крутящий момент в диапазоне низких и средних оборотов. Это обеспечивает лучшую динамику разгона и проходимость без увеличения рабочего объёма, делая автомобиль эффективнее на бездорожье и при обгонах.

Основное ограничение – конструктивно слабые элементы штатного двигателя: чугунный блок цилиндров и поршневая группа не рассчитаны на высокое давление наддува (максимально безопасно 0.5–0.7 бар). Без глубокой модернизации форсирование свыше 0.7–0.9 бар неизбежно ведёт к деформации ГБЦ, разрушению поршней или масляному голоданию турбины.

Дополнительные требования: перепрошивка ЭБУ с корректировкой угла зажигания и топливных карт, установка широкополосного датчика кислорода и производительного топливного насоса. Ресурс двигателя сокращается на 15–25% даже при качественной сборке.

Чип-тюнинг инжекторного двигателя Нива

Чип-тюнинг предполагает программную коррекцию параметров работы электронного блока управления (ЭБУ) двигателя Нива-21213/Шевроле Нива. Основные изменения вносятся в топливные карты, угол опережения зажигания, ограничители оборотов и режимы работы при старте. Прошивка калибруется под конкретную конфигурацию двигателя, учитывая состояние датчиков и качество топлива. Процедура требует диагностического оборудования и специализированного ПО (например, Combiloader или CHIPTUNER PRO).

Ключевые цели чип-тюнинга включают устранение "задумчивости" при разгоне, снижение расхода топлива на 5-10%, адаптацию под АИ-92 и удаление программных ограничений, установленных для периода обкатки. Дополнительно прошивка может деактивировать клапан EGR, корректировать работу вентиляции картера, обеспечивать совместимость с ГБО и оптимизировать запуск двигателя при низких температурах.

Этапы выполнения работ

1. Диагностика двигателя для исключения механических неисправностей.
2. Считывание штатной прошивки через диагностический разъем OBD-II.
3. Корректировка параметров: обогащение/обеднение смеси, регулировка VVT, калибровка дросселя.
4. Тестовая установка прошивки и валидация изменений на стенде.
5. Полевые испытания с фиксацией показателей расхода и динамики.

Типовые результаты после тюнинга

Важно: Для ресурса двигателя критична оценка степени форсировки – повышение мощности более чем на 12% требует доработки ГРМ и системы охлаждения. При установке ГБО 4-го поколения корректировка прошивки обязательна для предотвращения прогара клапанов.

Замена штатного двигателя на альтернативные варианты

Владельцы Нивы 21213 и Шевроле Нива часто рассматривают замену штатного ВАЗ-овского мотора (1.7–1.8 л) для повышения мощности, надёжности или экономичности. Популярные направления: двигатели ВАЗ с повышенным объёмом, импортные бензиновые агрегаты и дизельные версии. Выбор определяется целями тюнинга, бюджетом и технической сложностью интеграции.

Установка альтернативного двигателя требует комплексного подхода, включая переделку подушек крепления, адаптацию систем смазки и охлаждения, замену электропроводки. Обязательна юридическая легализация изменений через ГИБДД, особенно для нестандартных силовых агрегатов.

Распространённые варианты замены

• ВАЗ-2123 (1.8 л) и ВАЗ-2130 (1.8 л) – минимальные переделки, совместимы со штатной КПП.
• 2.4 л Opel C24XE – оптимален по соотношению «цена/мощность» (150 л.с.), но требует переходной плиты для соединения с КПП.
• Дизели Cummins ISF 2.8 или ЗМЗ-514 – для увеличения крутящего момента и экономии топлива.
• JDM-двигатели (Toyota 3S-FE, 1JZ) – максимум мощности (до 280 л.с.), но нуждаются в усилении рамы и доработке интеркулера.

Подготовка двигателя Нива-21213/Шевроле Нива к зиме

Перед наступлением холодов замените моторное масло на менее вязкое – например, 5W-30 или 0W-40, рекомендованное производителем для зимней эксплуатации. Проверьте состояние системы охлаждения: уровень антифриза должен быть выше MIN на расширительном бачке, а концентрация незамерзающей жидкости соответствовать -35°С и ниже. Продиагностируйте герметичность патрубков радиатора и отопителя салона.

Обязательно протестируйте аккумулятор: нагрузочной вилкой измерьте напряжение под током (норма – не ниже 9.5В за 10 секунд), очистите клеммы от окислов, при необходимости зарядите АКБ. Проверьте изоляцию высоковольтных проводов и состояние свечей зажигания – трещины или нагар увеличивают риск пропусков воспламенения при холодном пуске.

Дополнительные меры и контрольные точки

• Термостат и печка: убедитесь в отсутствии воздушных пробок в системе охлаждения, проверьте момент открытия основного клапана термостата (87±2°С). Прокачайте печку для гарантии подачи тепла в салон.
• Система зажигания: замерьте сопротивление ВВ-проводов (не более 15-20 кОм), установите новые свечи (A17ДВРМ или аналоги) с зазором 0.7–0.8 мм.

1. Проверьте воздушный фильтр – загрязненный элемент усугубляет холодные пуски.
2. Обработайте уплотнители дверей и капота силиконовой смазкой для защиты от примерзания.
3. Адаптируйте стиль вождения: первые 5 км после запуска не превышайте 2500 об/мин для плавного прогрева ДВС.

Внимание! При применении предпусковых подогревателей (например, Webasto) соблюдайте электро- и пожаробезопасность: устанавливайте ТЭН только на шланги с маркировкой "heatable", избегайте контакта с ГСМ.

Эксплуатация в тяжелых условиях: внедорожные нагрузки

Постоянное преодоление грязевых участков, глубоких бродов и крутых подъемов создаёт экстремальные нагрузки на двигатель 21213 у Нивы и Шевроле Нива. Главная опасность – перегрев из-за забивания радиатора грязью и работа на предельных оборотах в условиях недостаточного охлаждения. Особенно критичен режим "буксования" в грязи, когда двигатель длительно работает на высоких оборотах без эффективного отвода тепла, что провоцирует деформацию ГБЦ и прогар прокладки.

Система воздухозабора подвергается повышенному риску гидроудара при преодолении бродов глубже 50 см – вода, попадающая через штатный воздуховод, способна мгновенно вывести мотор из строя. Дополнительную нагрузку создаёт движение с повышенными оборотами на пониженных передачах при буксировке или подъёме с гружёным багажником, что приводит к ускоренному износу поршневой группы и коленвала.

Ключевые меры для защиты двигателя

• Установка шноркеля – обязательна для глубоких бродов, поднимает точку забора воздуха до уровня крыши
• Защита радиатора: металлическая сетка против грязи + регулярная промывка сот после бездорожья
• Контроль температуры: модернизация помпы, термостата и использование охлаждающих жидкостей с температурой кипения от +110°C

После экстремальных поездок обязательна усиленная диагностика: проверка компрессии в цилиндрах, состояния масла (эмульсия указывает на попадание воды) и целостности пыльников ШРУСов. Рекомендуется сокращать интервалы замены масла вдвое (до 5 000 км) при регулярных внедорожных нагрузках.

1. Ник не форсируйте лужи на скорости – создаваемая волна повышает риск захлёбывания
2. При длительной пробуксовке делайте перерывы каждые 3-5 минут для остывания двигателя
3. Используйте синтетические масла с индексом вязкости 5W-40 или 10W-60 для тяжелых условий

Влияние качества топлива на ресурс двигателя

Качество топлива является критическим фактором для ресурса двигателей Нива-21213 и Шевроле Нива. Низкокачественное горючее с несоответствующим октановым числом провоцирует детонацию, вызывающую ударные нагрузки на поршневую группу, коленвал и шатунные вкладыши. Постоянная детонация ускоряет износ цилиндропоршневой группы и может привести к прогарам клапанов или разрушению поршневых колец.

Содержание смол, сернистых соединений и механических примесей в некондиционном топливе способствует интенсивному образованию нагара на клапанах, стенках камеры сгорания и свечах зажигания. Это нарушает тепловой режим работы двигателя, снижает компрессию и увеличивает риск калильного зажигания. Дополнительно загрязняются топливные форсунки и жиклеры карбюратора, ухудшая смесеобразование.

Ключевые последствия использования некачественного топлива

• Засорение топливной системы: Абразивные частицы и смолы повреждают ТНВД и форсунки, требуя дорогостоящей чистки или замены.
• Коррозия компонентов: Сера и вода в топливе вызывают окисление металлических деталей топливопроводов и бака.
• Износ ГРМ: Нагар на клапанах нарушает теплопередачу, приводя к прогару седел и деформации стержней.

Систематическое использование топлива с высоким содержанием этанола (свыше 10%) вызывает разрушение резиновых уплотнителей топливной магистрали и коррозию алюминиевых деталей. Для сохранения ресурса мотора рекомендуется заправляться только на проверенных АЗС, использовать топливные фильтры оригинального качества и периодически добавлять сертифицированные моющие присадки.

Ресурс двигателя 21213 и факторы его увеличения

Средний ресурс двигателя 21213 в штатных условиях составляет 150-200 тыс. км. Конкретный срок службы варьируется из-за технологических допусков при производстве, качества горюче-смазочных материалов и соблюдения владельцем регламентов обслуживания.

Основные факторы, критически влияющие на снижение ресурса: эксплуатация на низкокачественном топливе, вызывающая детонацию и прогар клапанов; несвоевременная замена масла, ведущая к ускоренному износу деталей; перегрев двигателя из-за неисправности системы охлаждения; постоянная работа на максимальных оборотах.

Ключевые меры для увеличения ресурса

• Система смазки: Использование полусинтетических масел 5W-40 или 10W-40 с заменой каждые 7-10 тыс. км
• Охлаждение: Контроль состояния радиатора и термостата, применение антифризов класса G12
• Топливо: Заправка бензином АИ-92 и выше от проверенных поставщиков

1. Регулярная диагностика ГРМ с заменой ремня каждые 60 тыс. км
2. Промывка топливной системы каждые 30 тыс. км для устранения нагара
3. Капитальный ремонт цилиндро-поршневой группы при падении компрессии ниже 10 атм

Применение термоэкрана выпускного коллектора снижает тепловую нагрузку на ГБЦ. Установка маслорадиатора с термостатом поддерживает стабильную вязкость смазочного материала в экстремальных условиях эксплуатации.

Экологические нормы: соответствие двигателя Нива-21213/Шевроле Нива Евро-2/Евро-3

Двигатели ВАЗ-21213 карбюраторного типа не соответствуют нормам Евро-2 из-за отсутствия систем контроля выбросов. Их производство прекращено с переходом на инжекторные версии, которые при замене топливной системы и внедрении электронного управления позволили достичь стандарта Евро-2. Для Шевроле Нива базовый инжекторный двигатель проектировался с учётом экологических требований конца 1990-х годов.

Соответствие Евро-3 достигнуто модернизацией инжекторных двигателей: установлен дополнительный лямбда-зонд, двухканальный катализатор и усовершенствованный ЭБУ с диагностикой OBD-II. Такие версии выпускались с 2006-2008 гг. для НИВЫ-21213 и Шевроле Нива. Решающие изменения включали комплексный контроль состава топливной смеси и рециркуляции выхлопных газов.

Ключевые требования для перехода на стандарты:

• Евро-2: инжекторная подача топлива, один лямбда-зонд, катализатор в выхлопной системе;
• Евро-3: два лямбда-зона, улучшенный трёхкомпонентный катализатор, интегрированная система диагностики OBD-II.

Проверка двигателя при покупке подержанной Нивы

Остановите холодный двигатель продавца, откройте капот и осмотрите силовой агрегат. Ищите подтёки масла, охлаждающей жидкости или топлива на блоке цилиндров, ГБЦ, прокладках и соединениях патрубков.

Запустите мотор, прислушиваясь к посторонним звукам в первые 5-10 секунд старта. Обратите внимание на цвет выхлопа: белый густой дым сигнализирует о попадании антифриза в цилиндры, сизый – о жоре масла, чёрный – о неполадках топливной системы.

Ключевые моменты диагностики

• Проверка компрессии
  Минимум: 10-11 бар во всех цилиндрах, разброс не более 1 бар.
• Масляные проблемы
  • Снимите маслозаливную крышку: сизый дым на прогретом моторе – признак износа цилиндропоршневой группы
  • Проверьте щуп: пенистая эмульсия указывает на смешивание антифриза с маслом

1. Тест-драйв: резко нажмите газ до отсечки – не должно быть провалов и детонационных стуков.
2. Проверка герметичности: сожмите верхний патрубок радиатора на работающем моторе – он не должен раздуваться как мяч.

Оригинальные запчасти vs аналоги для двигателя Нива-21213/Шевроле Нива

Оригинальные компоненты производятся по спецификациям автозавода (Ваз/AvtoVAZ или General Motors для Шевроле Нива), гарантируя полное соответствие геометрическим параметрам, материалам и допускам. Они проходят строгий контроль качества, включая испытания на ресурс и совместимость с системой впрыска или карбюратором.

Аналоги от независимых производителей (LuK, Febi, Bosch, Trialli, STS) часто дешевле на 20-60%. Их качество варьируется от уровня OEM+ (превышающего оригинал) до низкобюджетных вариантов с риском быстрого износа или поломки. Критичные узлы, такие как ремни ГРМ или прокладки БЦ, требуют особенно тщательного выбора поставщика.

Ключевые отличия по категориям

• Преимущества оригиналов: Гарантированная совместимость, стабильность характеристик, долговечность (на весь заявленный ресурс).
• Риски аналогов: "Омеднение" колпаков клапанов, брак фильтров тонкой очистки топлива, несоответствие прошивке ЭБУ датчиков (ДПКВ, ДМРВ).

1. При полной замене ГРМ безальтернативно выбирайте оригинал или проверенные бренды (INA, Gates).
2. Для расходников (сальники, фильтры воздуха/масла) допустимы качественные аналоги (Mann, Bosch).
3. Проверяйте сертификаты и отзывы: уловки включают подделки в OEM-упаковке или "дубль-гайки" вместо специализированных болтов.

Инструменты для самостоятельного обслуживания двигателя

Базовый комплект включает стандартные автомобильные инструменты общего назначения: набор рожковых и накидных ключей (8-22 мм), трещоточная головка с удлинителями (8-19 мм), крестовые и шлицевые отвертки, пассатижи, молоток и щипцы для хомутов. Требуется динамометрический ключ с диапазоном 10-210 Н·м для контроля усилия затяжки ответственных соединений ГБЦ, вкладышей и шкивов.

Специфичные для двигателей ВАЗ-2123 компоненты требуют дополнительных инструментов: съемник масляного фильтра типа "краб" (под диаметр 76 мм), длинный свечной ключ на 16 мм с гибкой вставкой (из-за глубоких колодцев), съемник шкива коленвала и стопорный инструмент для вала при замене ремня ГРМ. Для диагностики необходим компрессометр с переходником под резьбу М14×1,25.

• Торцевые головки: 10 мм (болты клапанной крышки), 13 мм (кронштейны), 17/19 мм (крепеж поддона)
• Специнструменты: съемник датчика коленвала, выколотка для запрессовки сальников

Техническая документация: руководства по ремонту двигателя Нива-21213/Шевроле Нива

Официальное руководство по ремонту и техническому обслуживанию автомобилей LADA 4x4 (Нива 2121, 21213, 21214) и Chevrolet Niva (осевой код 2123) содержит исчерпывающую информацию по двигателю. Документация детализирует особенности силового агрегата объемом 1.7 литра (21213/21214 – инжектор), включая спецификации узлов, порядок разборки/сборки, регулировки и методы диагностики неисправностей.

Ключевым ресурсом является заводская инструкция "Автомобили LADA 4x4. Руководство по ремонту, техническому обслуживанию и эксплуатации", распространяемая ОАО "АвтоВАЗ" и доступная в печатном виде или PDF. Аналогичные мануалы для Chevrolet Niva (2123) акцентируют внимание на отличиях в системе управления двигателем (контроллеры GM или BOSCH), топливной системе и креплениях агрегата.

Доступные источники документации

• Оригинальные руководства AVTOVAZ: Включают схемы двигателя, сечения блока цилиндров, параметры затяжки резьбовых соединений, требования к смазочным материалам и регламенты ТО.
• Электронные версии PDF: Широко представлены в тематических форумах (Niva-FAQ, 4x4 Club) и специализированных сайтах. Требуют проверки на соответствие модификации двигателя.
• Справочники независимых издательств (например, "Золотая серия" издательства "Монолит"): Содержат практические советы и фотоматериалы по замене ремня ГРМ, ремонту ГБЦ, регулировке клапанов.
• Каталоги запчастей (например, "Катэкал"): Иллюстрированные схемы с номерами оригинальных деталей (поршневая группа, вкладыши, сальники) для точного подбора комплектующих.

Для правильной интерпретации инструкций обязательно сверяйтесь с приложениями о модификациях двигателя. Модели с индексом "21214" (Евро-3/4) имеют отличия в калибровках ЭБУ и каталитических системах. Используйте только спецификации, соответствующие году выпуска и VIN вашего автомобиля.

Список источников

При подготовке материалов о двигателе для автомобилей Нива-21213 и Шевроле Нива использовалась информация из проверенных технических источников. Точность данных и соответствие реальным характеристикам моделей были ключевыми критериями отбора информации.

Основой для анализа послужили официальная документация производителя, специализированная литература и профильные ресурсы по автомобилестроению. Перечисленные ниже материалы обеспечивают достоверное освещение конструктивных особенностей, технических параметров и ремонтных аспектов силового агрегата.

Техническая документация и справочные материалы

• Руководство по ремонту и техническому обслуживанию LADA 4x4 (Нива 2121, 21213, 21214). Официальное издание АВТОВАЗ
• Каталог запчастей Шевроле Нива. Деталировка двигателя Z22XE и ВАЗ-2123
• Технические бюллетени ФГУП НАМИ по испытаниям моторов семейства ВАЗ-2123
• Паспорт двигателя ВАЗ-2123. Заводская спецификация АВТОВАЗ

Специализированные издания и интернет-ресурсы

• Журналы "За рулём" и "Авторевю": материалы о модернизации двигателей линейки
• Энциклопедии "Устройство автомобилей УАЗ и ВАЗ 4x4" под ред. А. А. Пяткова
• Порталы "Дром" и "Drive2": отчёты владельцев о долгосрочной эксплуатации
• Технические разделы форумов Chevrolet Niva Club и Нива 4x4 Club

Видео: ШЕВРОЛЕ НИВА КАК ПОМЕНЯТЬ ПЕРЕДНИЕ КОЛОДКИ?


• Причины вибрации руля на малой и высокой скорости

• Обзор Stels Flame 200 - Характеристики и впечатления

• Основные черты ГАЗ-31107
