Двойной выхлоп для авто - назначение и установка
Статья обновлена: 18.08.2025
Двойная выхлопная система давно перестала быть прерогативой спортивных авто. Сегодня владельцы обычных машин все чаще рассматривают установку двух патрубков вместо одного.
Такой тюнинг сочетает практические и эстетические функции: улучшает отвод газов, создает характерный басовитый звук и придает задней части агрессивный вид.
В статье разберем принципы работы системы, ее реальные преимущества для разных типов двигателей и ключевые этапы модернизации.
Прямые и скрытые плюсы двухконтурной конструкции
Главное прямое преимущество – увеличение мощности двигателя. Два параллельных контура снижают противодавление выхлопных газов, особенно на высоких оборотах, что улучшает продувку цилиндров и повышает КПД. Это подтверждается тестами: прирост достигает 5-10% на форсированных моторах благодаря оптимизации газодинамики.
Второй очевидный плюс – акустический эффект. Разделение потока газов создает уникальный тембр звука: низкие частоты становятся глубже, а высокие – чище. Звуковая волна распределяется равномернее, избегая резонансных "хлопков", характерных для одинарных систем.
Скрытые преимущества
- Терморегуляция: Двойные трубы эффективнее рассеивают тепло, снижая температуру в подкапотном пространстве. Это замедляет старение проводов и резиновых элементов.
- Антикоррозийная защита: При холодном пуске конденсат распределяется по двум магистралям, уменьшая локальное скопление влаги в критических точках (стыках, глушителе).
- Резервирование: При частичном засоре одного контура система сохраняет работоспособность, предотвращая резкую потерю мощности.
- Балансировка нагрузки: На V-образных двигателях каждый контур обслуживает свой блок цилиндров, синхронизируя выпуск и снижая вибрации.
| Параметр | Одноконтурная система | Двухконтурная система |
|---|---|---|
| Сопротивление потоку газов | Высокое | Низкое (оптимизировано) |
| Температура выхлопа на выходе | До 650°C | До 550°C |
| Риск конденсатной коррозии | Критичный | Умеренный |
Минимальный набор деталей для базового монтажа
Для установки двойной выхлопной системы потребуется базовый комплект компонентов, обеспечивающих разделение потока газов и их корректный отвод. Основой служат готовые конструктивные элементы, совместимые с вашей моделью авто.
Учтите, что точная конфигурация зависит от особенностей штатной системы выпуска. Приведенный ниже список отражает обязательные позиции для типового монтажа без глубокой переделки подвеса или кузовных элементов.
Основные компоненты
- Разветвитель (Y-труба или крестовина) – монтируется после катализатора/резонатора для разделения потока
- Парные вторичные трубы – индивидуальные магистрали для каждого контура с учетом изгибов под днищем
- Два глушителя – отдельные узлы конечной очистки газов (прямоточные или стандартные)
- Наконечники выхлопных труб – хромированные/нержавеющие патрубки для вывода газов с обеих сторон бампера
- Комплект кронштейнов – усиленные крепления с резиновыми подвесами для фиксации системы к кузову
- Фланцы и соединительные хомуты – для герметичной стыковки секций (минимум 4 шт.)
Подготовка штатной системы к разделению потока
Первым делом проводится тщательная диагностика существующей выхлопной системы для оценки её состояния и совместимости с будущей модификацией. Проверяется целостность труб, глушителя, катализатора и креплений, выявляются участки коррозии или механические повреждения. Особое внимание уделяется расположению резонатора и свободному пространству под днищем для размещения дополнительных компонентов.
Обязательно демонтируется стандартный глушитель и приёмная труба. При помощи болгарки аккуратно разрезаются сварные соединения или снимаются хомуты, сохраняя целостность коллектора и каталитического нейтрализатора. Поверхности в местах будущих соединений зачищаются от ржавчины и остатков старой прокладки для обеспечения герметичности нового стыка.
Ключевые этапы модернизации

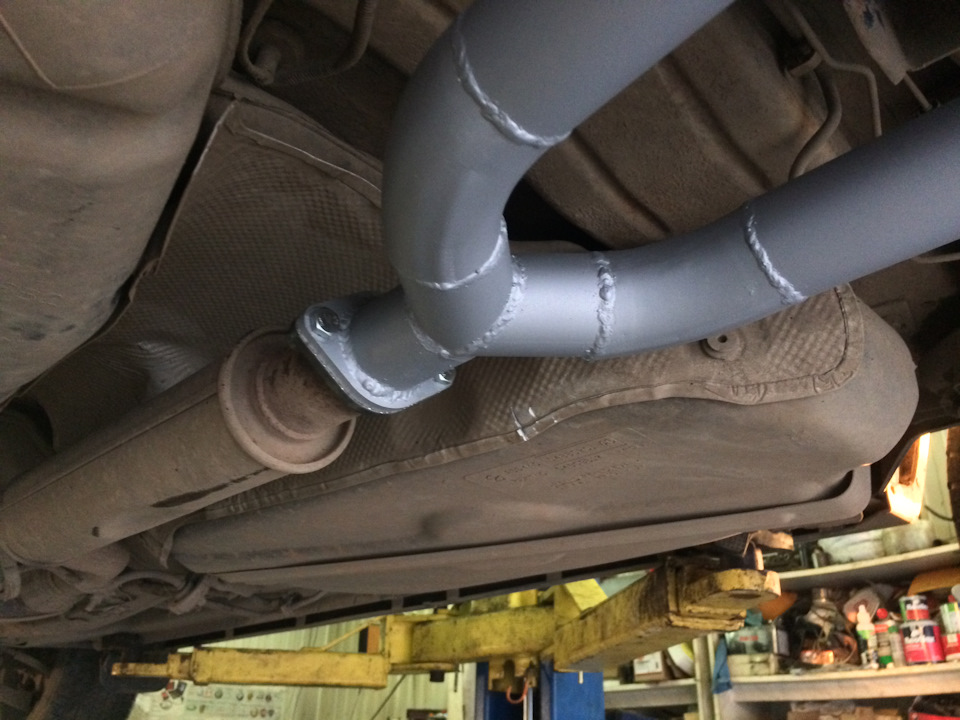

- Установка разветвителя (Y-образной трубы):
- Подбирается патрубок с углом разветвления 30-45 градусов
- Монтируется сразу после катализатора или резонатора
- Фиксируется через термостойкие прокладки и усилительные хомуты
- Прокладка дополнительного контура:
- Измеряется трасса для левой/правой ветки с учётом зазоров до элементов подвески
- Трубы гнутся на трубогибе без образования заломов
- Привариваются кронштейны для крепления к кузову через виброизоляторы
- Интеграция компонентов:
Элемент Требования Резонаторы Парная установка с идентичными параметрами на каждую ветку Глушители Симметричные по весу и габаритам, с одинаковым внутренним строением Наконечники Синхронный вылет относительно бампера
Важно! Все соединения после сварки обрабатываются термостойким герметиком (выдерживающим >600°C), а трасса проверяется на отсутствие контакта с кузовными элементами при помощи визуального контроля и "прогонки" на подъёмнике с имитацией нагрузки. Обязательна последующая регулировка кронштейнов для компенсации температурного расширения металла.
Расчет диаметра труб и резонаторов для баланса
Диаметр выхлопных труб критичен для поддержания оптимального противодавления: слишком малый сечение повысит сопротивление и "задушит" мотор, а избыточный снизит скорость потока газов, ухудшив продувку цилиндров на низких оборотах. Для расчета базового значения используйте формулу: D = √(V × 6) / 100, где D – внутренний диаметр трубы в миллиметрах, V – объем двигателя в литрах. Например, для 2.0-литрового мотора: √(2.0 × 6) / 100 ≈ 49 мм.
Резонаторы подбираются по объему и материалу наполнителя для гашения конкретных частот. Стандартное правило: длина резонатора должна составлять 20-25% от длины трубы между коллектором и глушителем. Волокнистые наполнители (базальт, керамика) эффективнее подавляют высокочастотный шум, а камерные конструкции – низкочастотный гул. Для баланса мощности и акустики соблюдайте пропорции:
Ключевые параметры системы
| Компонент | Рекомендация |
|---|---|
| Диаметр основной трубы | 45-55 мм (1.6 л), 50-60 мм (2.5 л) |
| Соотношение диаметров патрубков | Разделение на двойной выхлоп: +10-15% к сечению одиночной трубы |
| Длина резонатора | 30-50 см для легковых авто |
| Толщина стенок труб | 1.5-2.0 мм (нержавейка), 2.0-3.0 мм (чермет) |
При проектировании двойной системы учитывайте:
- Симметрию контуров – обе ветви должны иметь идентичные длину и количество изгибов
- Синхронизацию резонансных частот – устанавливайте парные резонаторы одного типа
- Плавность переходов – углы изгибов не более 30° для минимизации турбулентности
Пошаговый алгоритм сварки и крепления патрубков
Перед началом работ убедитесь, что автомобиль надежно зафиксирован на подъемнике или эстакаде, двигатель остыл, а штатная выхлопная система демонтирована. Подготовьте все компоненты новой системы: трубы, хомуты, кронштейны, резонаторы/глушители, и проверьте их совместимость по диаметрам.
Наденьте средства индивидуальной защиты: сварочную маску с затемнением не ниже DIN 11, огнеупорные перчатки, спецодежду из плотной ткани. Обеспечьте вентиляцию рабочей зоны и отсутствие легковоспламеняющихся материалов в радиусе 3 метров.
Технология монтажа
- Примерка компонентов
- Соберите конструкцию "всухую" без фиксации, используя временные струбцины
- Проверьте зазоры 15-20 мм до элементов кузова/топливных магистралей
- Откорректируйте геометрию труб при помощи трубогиба
- Подготовка стыков
- Зачистите торцы труб УШМ с лепестковым кругом до металлического блеска
- Снимите фаску под углом 45° для глубокого провара
- Обезжирьте поверхности ацетоном
- Прихватка и сварка
- Зафиксируйте элементы в сборочных кондукторах
- Выполните точечные прихватки через каждые 30-40 мм
- Проварите швы аргонно-дуговой сваркой (TIG) сплошным швом в 2 прохода
- Крепление системы
- Установите виброкомпенсаторы на заводские точки крепления
- Смонтируйте кронштейны через термоизолирующие прокладки
- Затяните хомуты с моментом 35-40 Н∙м диагональным методом
- Финишная обработка
- Зачистите сварочные швы лепестковым кругом
- Нанесите термостойкую грунтовку (до 900°C)
- Покройте матовой жаростойкой краской в 2 слоя
После монтажа запустите двигатель и проверьте герметичность соединений мыльным раствором. В течение первых 100 км избегайте высоких оборотов, давая прокладкам равномерно прогреться и притереться.
Финишная доводка системы для устранения грохота
После установки двойной выхлопной системы критически важна финальная регулировка креплений и положения трубопроводов. Ослабленные хомуты или контакт элементов с кузовом/шасси гарантированно вызывают вибрации и дребезжание даже на малых оборотах. Последовательно проверьте каждый кронштейн на момент затяжки, исключив люфт, а зазоры между трубами и кузовом должны составлять минимум 15-20 мм с учетом теплового расширения.
Грохот на высоких скоростях часто свидетельствует о резонансных явлениях в самой конструкции. Убедитесь, что резонаторы и глушители зафиксированы строго параллельно оси движения, а длинные прямые участки труб оснащены дополнительными виброопорами из термостойкой резины. Применение динамических демпферов – стальных грузов на приварных платформах в проблемных зонах – эффективно гасит низкочастотные колебания.
Ключевые этапы доработки
- Проверка зазоров: Вручную раскачайте трубы при заглушенном двигателе для выявления точек касания с кузовом или элементами подвески.
- Установка компенсаторов: Вмонтируйте сильфонные вставки перед жесткими участками креплений для поглощения вибраций мотора.
- Демпфирование резонаторов: Оберните корпуса резонаторов негорючим базальтовым матом толщиной 10-15 мм с фиксацией стальными хомутами.
| Тип грохота | Причина | Решение |
| Дребезжание на кочках | Контакт труб с кузовом | Корректировка траектории, усиление крепежей |
| Гул на 2500-3500 об/мин | Резонанс полостей глушителя | Установка демпферных пластин внутри банок |
| Вибрация на разгоне | Жесткая связь с двигателем | Монтаж сильфона перед катализатором |
- Прогрейте систему до рабочей температуры для оценки расширения металла.
- Затяните все соединения динамометрическим ключом с моментом, указанным производителем.
- Протестируйте в режимах: холостой ход → 2000 об/мин → резкий разгон до 5000 об/мин.
