Дворники Приоры не работают? Как исправить

Статья обновлена: 18.08.2025

Отказ стеклоочистителей на Lada Priora – распространённая неисправность, способная мгновенно ухудшить видимость и создать аварийную ситуацию.

Владельцы часто сталкиваются с полным отказом щёток, замедленным движением рычагов или хаотичной работой дворников.

Поиск причины требует системной проверки электроцепи, механических узлов и управляющих элементов – от предохранителей до моторчика и рычажного привода.

Своевременная диагностика и знание типичных «слабых мест» Приоры позволяют быстро вернуть работоспособность системы безопасности.

Перегорел предохранитель F4 (15А) в монтажном блоке: проверка и замена

Предохранитель F4 (15А) в монтажном блоке Приоры отвечает за питание цепи стеклоочистителей и омывателя ветрового стекла. Его перегорание полностью отключает работу дворников, делая эксплуатацию автомобиля в дождливую погоду невозможной.

Основные причины перегорания включают: заклинивание двигателя стеклоочистителей, короткое замыкание в проводке, перегрузку цепи из-за замерзших щеток или механических препятствий, а также естественный износ предохранителя.

Порядок проверки и замены

1. Поиск монтажного блока:
Блок расположен под панелью приборов со стороны водителя. Для доступа открутите два самореза крестовой отверткой и снимите защитную крышку.

2. Идентификация предохранителя:
Найдите F4 (15А) по схеме на внутренней стороне крышки блока или сверьтесь с маркировкой:

Номер	Ток	Цепь
F4	15А	Дворники, омыватель

3. Проверка состояния:

• Извлеките предохранитель специальным пинцетом (расположен в блоке).
• Осмотрите плавкую перемычку: разрыв или потемнение колбы подтверждают перегорание.
• Прозвоните мультиметром в режиме сопротивления (∞ Ом = неисправность).

4. Замена:

1. Убедитесь, что зажигание выключено.
2. Вставьте новый предохранитель 15А в гнездо F4 до щелчка.
3. Проверьте работу дворников кратковременным включением.

Важно! Если новый предохранитель мгновенно перегорает:

• Отключите разъем двигателя дворников (под капотом у бачка омывателя).
• Проверьте цепь мультиметром на КЗ между "+" и массой.
• Осмотрите провода на участке от блока до моторчика.
• Убедитесь в свободном ходе щеток без заклинивания.

Как прозвонить реле дворников (K5) мультиметром

Для проверки реле K5 мультиметром сначала отключите его от колодки. Найдите расположение контактов на корпусе реле: они маркированы цифрами (обычно 85, 86 – управляющая цепь, 30, 87 – силовые контакты). Установите мультиметр в режим прозвонки или измерения сопротивления (Ω).

Проверьте катушку реле: подключите щупы к выводам 85 и 86. Исправная катушка покажет сопротивление 70-120 Ом (значение зависит от модели). Отсутствие показаний укажет на обрыв. Затем проверьте силовые контакты: при отсутствии напряжения между выводами 30 и 87 должно быть бесконечное сопротивление (разомкнутая цепь).

Алгоритм проверки силовых контактов под напряжением

1. Подключите реле обратно в колодку.
2. Включите зажигание и активируйте дворники.
3. Измерьте напряжение мультиметром в режиме (V=):
   • Между контактом 30 и массой: должно быть ~12В (постоянное питание).
   • Между контактом 87 и массой: при работающих дворниках – ~12В.

Параметры проверки	Нормальные значения	Неисправность
Сопротивление катушки (85-86)	70-120 Ом	Обрыв (∞) или КЗ (0 Ом)
Сопротивление контактов (30-87)	Бесконечность (без напряжения)	Замкнуто в выключенном состоянии
Напряжение на контакте 30	~12В при включенном зажигании	Отсутствует питание
Напряжение на контакте 87	~12В при работе дворников	Обрыв внутри реле

Важно: Если контакты 30-87 не замыкаются при подаче напряжения на катушку, реле неисправно. При отсутствии напряжения на контакте 30 проверьте предохранитель F4 (15А) в монтажном блоке. Не забывайте отключать АКБ перед демонтажем реле!

Проверка питания на контактах реле дворников при активации

Убедитесь, что ключ зажигания включен в положение "ON", а рычаг управления дворниками переведён в режим работы. Снимите защитную крышку монтажного блока реле и предохранителей в салоне автомобиля. Найдите реле стеклоочистителей (обычно обозначено символами "wiper" или цифрой "5", расположено в одном ряду с другими реле).

Подготовьте мультиметр в режиме измерения постоянного напряжения (DCV, диапазон 0-20V). Чёрный щуп подключите к "массе" кузова (например, болту на кузовной панели), красный – к проверяемым контактам реле. Контакты реле пронумерованы на корпусе или самом блоке предохранителей (стандартная распиновка: 30 – постоянный "+" от АКБ, 85 – управляющий "-", 86 – управляющий "+", 87 – выход на мотор дворников).

Порядок проверки контактов

Выполняйте замеры в следующей последовательности:

1. Контакт 30: Напряжение должно быть ≈12V постоянно при включённом зажигании. Отсутствие – обрыв в цепи от АКБ или неисправность предохранителя F5 (15А).
2. Контакт 86: Напряжение ≈12V должно появляться только при активации дворников рычагом. Если нет – неисправен подрулевой переключатель или обрыв провода к нему.
3. Контакт 85: При активации дворников мультиметр, переключённый в режим прозвонки, должен показать замыкание на "массу". Отсутствие – обрыв цепи управления на массу.
4. Контакт 87: Напряжение ≈12V должно появляться при срабатывании реле (слышен щелчок). Если на контактах 30 и 86 есть "+", а на 87 отсутствует – реле неисправно.

Контакт	Назначение	Норма при активации	Типичные неисправности
30	Питание от АКБ	≈12V (постоянно)	Перегорел F5, обрыв
86	Управляющий "+"	≈12V (только при активации)	Неисправен переключатель, обрыв
85	Управляющий "-"	Короткое замыкание на массу	Обрыв провода на массу
87	Выход на мотор	≈12V (при щелчке реле)	Неисправное реле

Важно: Если на контакте 87 отсутствует напряжение при исправном реле и наличии "+" на контактах 30/86 – проверьте целостность провода от реле к мотору дворников и сами щётки электродвигателя. При несоответствии показаний на любом этапе устраните обрыв цепи, замените предохранитель или переключатель.

Тестирование электроцепи от переключателя до моторчика

Проверку начинайте с переключателя дворников на рулевой колонке. Снимите пластиковый кожух колонки для доступа к контактам разъёма переключателя. Включите зажигание и установите переключатель в положение работы дворников.

Используйте мультиметр в режиме вольтметра. Чёрный щуп подключите к "массе" (кузову или минусу АКБ), красным проверьте наличие напряжения на проводе, идущем от переключателя к моторчику. Для поиска нужного провода сверьтесь со схемой электрооборудования Приоры (обычно синий с чёрной полосой или чёрный с жёлтой полосой, в зависимости от года выпуска).

Пошаговая диагностика цепи

Этап 1: Проверка питания на выходе с переключателя

• Отсоедините разъём от моторчика дворников
• Замерьте напряжение на клемме №1 разъёма (питание) при включённом переключателе
• Норма: 12±0.5V. Отсутствие напряжения указывает на проблемы в цепи до моторчика

Этап 2: Контроль "массы"

1. Проверьте целостность провода заземления (часто коричневый) от моторчика до кузова
2. Очистите точку контакта "массы" на кузове от окислов
3. Прозвоните цепь тестером: сопротивление должно быть близко к 0 Ом

Параметр	Нормальное значение	Метод проверки
Напряжение на моторчике	11.8–14.2V	Вольтметр на контактах при включённом питании
Сопротивление цепи	Менее 1 Ом	Прозвонка проводов от переключателя до моторчика
Утечка на массу	Бесконечность	Мегомметром между проводом питания и кузовом

Важно! При отсутствии напряжения проверьте предохранитель F7 (15А) в монтажном блоке и реле дворников (слот К5 под капотом). Используйте тестер для диагностики реле – при подаче 12V на управляющие контакты должны срабатывать силовые цепи.

Если цепь исправна, но моторчик не работает – демонтируйте его и подайте напряжение напрямую от АКБ. Отсутствие вращения вала подтверждает неисправность электродвигателя или заклинивание редуктора.

Диагностика неисправности подрулевого переключателя стеклоочистителей

Проверка работоспособности подрулевого переключателя начинается с визуального осмотра и тестирования контактов. Отключите разъем переключателя и проверьте наличие следов окисления, повреждений проводки или расплавленных элементов на колодке и корпусе устройства. Используйте мультиметр для прозвонки цепей при активации разных режимов работы дворников.

Снимите пластиковые кожухи рулевой колонки для доступа к переключателю. Обратите внимание на целостность фиксаторов и креплений – механические повреждения при некорректной разборке часто приводят к отказу. Проверьте плотность посадки разъема в гнездо и отсутствие люфта самого переключателя при установке.

Пошаговая диагностика электрической части

Для точного определения неисправности выполните следующие действия с помощью мультиметра в режиме измерения сопротивления:

1. Отсоедините разъем переключателя при выключенном зажигании
2. Определите назначение контактов по схеме электропроводки (обычно: питание, масса, выход на мотор стеклоочистителя, управление омывателем)
3. Замерьте сопротивление между контактами в разных положениях:
   • Между питанием и выходом на мотор при включении I скорости
   • Между питанием и выходом на омыватель при подтягивании рычага
   • Между контактом массы и кузовом автомобиля

Положение переключателя	Нормальное сопротивление	Признак неисправности
I скорость	0-2 Ом	Обрыв цепи (бесконечность)
Омыватель (рычаг на себя)	0-2 Ом	Отсутствие контакта
Кратковременное движение (одно положение)	Колеблется при движении	Постоянное значение

Критические признаки поломки: отсутствие изменения сопротивления при переключении режимов, замыкание между соседними контактами, обрыв цепи в положении "масса". При обнаружении этих симптомов переключатель подлежит замене.

Залипание щеток в корпусе мотор-редуктора

Щетки, передающие ток на якорь электродвигателя, могут залипать в своих направляющих гнёздах из-за загрязнения или коррозии. Это нарушает контакт и приводит к полной остановке мотор-редуктора дворников. Симптомы проявляются внезапным отказом работы стеклоочистителей при включении без характерных звуков вращения.

Для диагностики снимите мотор-редуктор и разберите его корпус, чтобы визуально проверить подвижность щеток. Проблема часто возникает после длительного простоя автомобиля в сырую погоду или при попадании влаги через трещины в корпусе. Устраняется механической очисткой компонентов.

Основные причины и способы устранения

Типичные факторы залипания:

• Скопление графитовой пыли от износа щеток
• Окисление контактных поверхностей от влаги
• Деформация пружин прижимного механизма
• Попадание дорожных реагентов или грязи в корпус

Порядок ремонта:

1. Снять мотор-редуктор, отсоединив клеммы и крепления
2. Аккуратно вскрыть корпус, сохраняя уплотнитель
3. Извлечь щеткодержатели и проверить ход щеток
4. Очистить гнёзда щеткодержателей металлической щёткой
5. Протереть спиртом контактные дорожки коллектора
6. Заменить изношенные щетки и ослабленные пружины
7. Смазать направляющие графитовой смазкой

Важно: После сборки протестируйте работу двигателя на аккумуляторе до установки на автомобиль. При наличии трещин в корпусе замените мотор-редуктор целиком – восстановление герметичности невозможно.

Проверка подключения контактной колодки к электромотору

Одной из частых причин отказа дворников является нарушение соединения между электромотором и его контактной колодкой. Этот узел подвержен вибрациям, воздействию влаги и грязи, что со временем ухудшает качество контакта.

Для диагностики снимите пластиковый кожух капота со стороны водителя, чтобы получить доступ к моторчику стеклоочистителя. Колодка обычно расположена на корпусе электродвигателя и фиксируется пластиковым зажимом или пружинной скобой.

Порядок проверки:

1. Отсоедините колодку, нажав на фиксатор и потянув её на себя.
2. Осмотрите контакты с обеих сторон:
   • Коррозия/окисление – белый или зеленоватый налёт на металлических штырьках/гнёздах
   • Оплавление – почернение или деформация пластика
   • Люфт – шатающиеся клеммы внутри колодки
3. Проверьте плотность посадки:
   • Подключите колодку до характерного щелчка фиксатора
   • Попробуйте расшатать соединение рукой – движение недопустимо

При обнаружении окислов аккуратно зачистите контакты мелкой наждачной бумагой или специальным очистителем электроцепей. Если клеммы внутри колодки разогнуты – подожмите их тонкой отвёрткой для улучшения сцепления.

Важно! Перед сборкой обработайте контакты токопроводящей смазкой для предотвращения коррозии. При сильном повреждении колодки или коррозии контактов на самом электромоторе узел требует замены.

Нет заземления на клемме моторчика дворников

Отсутствие заземления на клемме моторчика дворников – распространённая причина полного отказа или нестабильной работы механизма. "Масса" (отрицательный контакт) обеспечивает замкнутую цепь для питания электродвигателя, и при её потере ток не поступает к устройству.

Проблема возникает из-за коррозии, окисления или механического повреждения провода "массы", крепящегося к кузову автомобиля. Плохой контакт в точке заземления создаёт высокое сопротивление, блокирующее протекание тока, либо приводит к полному разрыву цепи.

Диагностика и устранение

Шаг 1: Проверка цепи заземления
Отсоедините разъём питания моторчика дворников. Мультиметром в режиме омметра проверьте сопротивление между клеммой "массы" моторчика и кузовом авто. Значение выше 0,5 Ом указывает на проблему.

Шаг 2: Поиск точки крепления "массы"
Найдите провод заземления (обычно чёрный или коричневый), идущий от моторчика. Проследите его до места крепления к кузову (часто под приборной панелью или возле ног водителя).

Шаг 3: Восстановление контакта

1. Отсоедините провод от кузова.
2. Зачистите контактную площадку на кузове и клемму провода металлической щёткой до блеска.
3. Обработайте поверхности антикоррозийным составом (например, Литол-24).
4. Надёжно закрепите провод болтом, предварительно установив шайбу гровер.

Дополнительные меры:

• Проверьте целостность самого провода "массы": надрывы, перетёртости.
• Убедитесь в отсутствии коррозии на клеммах разъёма моторчика.
• Если провод повреждён, замените его или установите дублирующий, прикрутив напрямую к кузову.

После восстановления цепи проверьте работу дворников. Если проблема сохраняется, диагностируйте реле, предохранитель или управляющий сигнал с подрулевого переключателя.

Окисление контактов или обрыв проводов в трассе моторчика

Окисление контактов в разъёмах или повреждение проводки между реле/предохранителями и электродвигателем – распространённая причина отказа дворников. Коррозия нарушает проводимость, а перетёртые или перебитые провода полностью разрывают цепь питания моторчика. Проблема характерна для мест соединений возле моторного щита, в гофрах между кузовом и дверью водителя, а также в районе установки самого моторчика стеклоочистителя.

Влага, дорожные реагенты и вибрация разрушают контактные группы разъёмов и изоляцию проводов. Особенно уязвимы участки трассы, где проводка подвергается постоянным изгибам (например, при открытии/закрытии капота) или трению о металлические детали кузова. Это приводит к постепенному ухудшению контакта или внезапному обрыву.

Диагностика и устранение

Необходимые действия:

1. Проверка напряжения на моторчике:
   • Снимите защитный кожух с моторчика дворников.
   • Отсоедините разъём питания электродвигателя.
   • Включите дворники на максимальной скорости.
   • Замерьте мультиметром напряжение на контактах разъёма (должно быть ~12V).

   Отсутствие напряжения указывает на проблему в цепи ДО моторчика.

2. Визуальный осмотр и "прозвонка" трассы:
   • Проверьте целостность и состояние проводов на всём пути от моторчика до реле/предохранителей (F3, F18) и массы (кузовной болт возле аккумулятора или под торпедой).
   • Осмотрите разъёмы блока реле/предохранителей, колодку под рулевой колонкой, соединения в районе педального узла.
   • "Прозвоните" мультиметром каждый провод на обрыв и короткое замыкание на массу.
3. Чистка контактов и замена проводов:
   • Обнаруженные окисленные контакты в разъёмах зачистите мелкой наждачной бумагой или специальным очистителем электроцепей.
   • Прогните клеммы разъёмов для обеспечения плотного прилегания.
   • Перебитые или повреждённые провода замените полностью или соедините методом пайки с последующей термоусадкой и изоляцией.
   • Защитите трассу пластиковыми хомутами и гофрой, исключив провисание и трение.

Критические точки проверки на Приоре:

Место	Тип проблемы	Действие
Разъём моторчика (Х3)	Окисление, ослабление фиксации	Чистка, подгиб лепестков
Гофра между кузовом и дверью	Перетирание проводов	Замена участка проводки
Колодка реле дворников (К6)	Подгар контактов, коррозия	Зачистка, замена реле
Массовый болт (кузов возле АКБ)	Ржавчина, слабая затяжка	Зачистка, затяжка

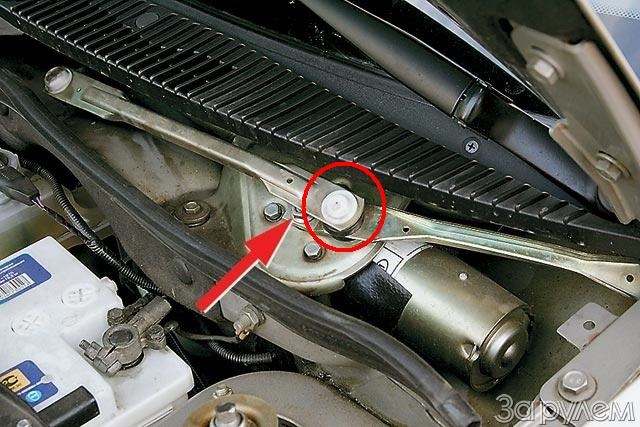

Заклинивание редуктора дворников из-за износа шестерен

Пластиковая шестерня редуктора со временем истирается, особенно при работе дворников под нагрузкой (снег, лед). Зубья теряют геометрию или полностью стираются, приводя к проскальзыванию вала или блокировке механизма. Ускоряет износ коррозия металлической червячной передачи, контактирующей с пластиком, а также недостаток смазки в редукторе.

При поломке шестерни дворники резко останавливаются в любом положении стекла, мотор редуктора гудит без движения рычагов. Попытки включить дворники вызывают короткие рывки или полное отсутствие реакции. В некоторых случаях механизм клинит только при повышенной влажности из-за набухания остатков пластиковой стружки.

Диагностика и устранение неисправности

Проверка: Снимите редуктор (открутив крепежные гайки под капотом и отсоединив тяги). Вручную прокрутите вал червячной передачи – заедание или люфт укажут на износ. Раскройте корпус редуктора для визуального осмотра шестерни: сколы, отсутствие зубьев или "зализанные" края подтвердят проблему.

Варианты ремонта:

• Замена шестерни: Установите новую пластиковую шестерню (оригинал или аналог типа "Самара"). Очистите полости редуктора от пластиковой пыли металлической щеткой.
• Смазка: Нанесите консистентную смазку для червячных передач (ШРУС, Литол) на механизм перед сборкой.
• Полная замена редуктора: При критическом износе червячного вала или корпуса установите новый узел в сборе.

Важно: После ремонта проверьте легкость хода тяг дворников. Затрудненное движение рычагов из-за перекошенных или ржавых шарниров приводит к повторной поломке шестерни.

Разрушение пластикового червячного вала электродвигателя

Пластиковый червячный вал является ключевым элементом редуктора стеклоочистителя, преобразующим вращение ротора двигателя в возвратно-поступательное движение щеток. Его разрушение – распространённая механическая неисправность, полностью блокирующая работу дворников. Основная причина кроется в усталостном износе нейлоновой шестерни при постоянных нагрузках, особенно в условиях заклинивания рычажного механизма или обледенения стекла.

При заедании тяг или примерзании щёток к стеклу резко возрастает крутящий момент, требуемый от электродвигателя. Пластиковая шестерня, не рассчитанная на экстремальные перегрузки, начинает деформироваться, терять зубья или трескаться в зоне контакта с металлическим червяком. Усугубляет ситуацию естественное старение пластика, потеря им эластичности от перепадов температур и воздействия смазки, которая со временем теряет свойства.

Диагностика и решение проблемы

Признаки разрушения вала:

• Полное отсутствие движения щеток при включении дворников
• Характерный запах горелой пластмассы из моторного отсека
• Наличие пластиковой стружки в корпусе редуктора (видно после разборки)
• Свободное прокручивание вала двигателя пальцами при снятой тяге

Последовательность действий для ремонта:

1. Демонтируйте моторный блок дворников, открутив крепления под капотом и отсоединив разъёмы.
2. Разберите корпус редуктора, сняв стопорное кольцо или открутив винты.
3. Извлеките разрушенный пластиковый вал, тщательно очистите полость от остатков пластика и старой смазки.
4. Установите новый червячный вал (оригинальный или качественный аналог, например, фирмы «СтартВОЛТ»).
5. Нанесите специализированную морозостойкую смазку для червячных передач (Litol-24, CV-2) на зубья вала и червяк.
6. Соберите редуктор, проверьте легкость вращения вала вручную.
7. Перед установкой на авто убедитесь в свободном ходе рычагов и щеток, устраните заедания.

Профилактика повторного разрушения:

Мера	Эффект
Регулярная очистка стекла ото льда/снега перед включением дворников	Снижает пусковую нагрузку на вал
Своевременная замена изношенных щеток и смазка шарниров тяг	Уменьшает сопротивление движению
Контроль состояния смазки в редукторе (раз в 2-3 года)	Предотвращает сухое трение и перегрев пластика

Проворачивание эксцентрика крепления трапеции дворников

Эксцентрик крепления трапеции дворников на Приоре – критически важный элемент, передающий усилие от электродвигателя к рычагам щеток. При его проворачивании в посадочном отверстии трапеции вращение не преобразуется в возвратно-поступательное движение щеток, хотя мотор продолжает работать. Основная причина – деформация или износ шлицевого соединения на эксцентрике либо аналогичного паза в трапеции из-за ударных нагрузок, коррозии или некачественного монтажа.

Диагностировать проблему можно визуально: при включении дворников моторный узел будет вращаться, но трапеция останется неподвижной. Дополнительный признак – характерный металлический лязг или стук в районе крепления двигателя при попытке работы щеток. Для точного подтверждения потребуется демонтировать пластиковый кожух капота со стороны водителя и проверить соединение.

Методы устранения неисправности

Существует три основных способа решения проблемы в зависимости от степени повреждения:

1. Затяжка крепежной гайки: Если эксцентрик проворачивается из-за ослабления крепления, попробуйте затянуть центральную гайку ключом на 13 с моментом 35-40 Н·м. Предварительно очистите резьбу от грязи.
2. Стабилизация соединения: При незначительном износе шлицов:
   • Обезжирьте посадочные поверхности эксцентрика и трапеции.
   • Нанесите высокопрочный анаэробный фиксатор резьбы (типа Loctite 638).
   • Соберите узел и затяните гайку до рекомендуемого момента.
3. Замена компонентов: При сильном повреждении шлицов:
   • Купите новый эксцентрик (артикул Lada 8450005015) и/или трапецию дворников (артикул Lada 8450005005).
   • Демонтируйте старую трапецию, открутив 3 гайки крепления к кузову и отсоединив тяги от рычагов щеток.
   • Установите новые детали, соблюдая момент затяжки центральной гайки.

Важно! После ремонта проверьте работу дворников на всех скоростях. При замене трапеции обязательна регулировка положения щеток для исключения их задевания за уплотнитель капота или стойки.

Замер тока потребления мотор-редуктора для оценки исправности

Измерение тока потребления мотор-редуктора дворников – точный метод диагностики его состояния. Этот показатель напрямую отражает нагрузку на электродвигатель и механическую часть привода.

Нормальный ток свидетельствует об исправности системы, а отклонения указывают на конкретные неисправности: повышенное значение – механическое заклинивание или износ, пониженное – проблемы в электрической цепи или самом двигателе.

Процедура замера тока

Выполняйте измерения мультиметром в режиме амперметра (10А DC) по алгоритму:

1. Снимите защитный кожух мотор-редуктора и отсоедините штатный разъем питания.
2. Подключите мультиметр в разрыв цепи между плюсовым проводом от блока предохранителей и контактом «+» редуктора.
3. Включите зажигание и активируйте дворники на средней скорости.
4. Зафиксируйте показания прибора в момент старта и при постоянном движении щеток.

Состояние системы	Ток старта (А)	Ток работы (А)
Исправный редуктор	5-8	3-5
Механическое заклинивание	>10	>6
Обрыв обмотки/проблемы питания	0-1	0-1

Критичные отклонения:

• Ток выше 10А при старте: заедание тяг, деформация рычагов, замерзание щеток.
• Ток близкий к 0А: перегорание обмотки, обрыв цепи, неисправность реле.

При аномальных значениях проверьте люфт вала, состояние шестерен и пластин токосъемника. Замените редуктор при механических повреждениях или отсутствии реакции на подачу напряжения.

Снятие и разборка узла привода дворников для ревизии

Откройте капот и снимите пластиковую защиту ветрового стекла, отжав фиксаторы по периметру. Отключите разъёмы электродвигателя дворников и датчика дождя при его наличии. Ослабьте гайки крепления рычагов дворников ключом на 13 мм, предварительно сняв защитные колпачки, затем демонтируйте рычаги со шлицев.

Выкрутите три гайки крепления кронштейна привода ключом на 13 мм, расположенные в моторном отсеке вдоль верхней кромки щитка передка. Аккуратно извлеките узел привода вместе с электродвигателем, контролируя положение тяг и избегая перегибов проводки.

Разборка механизма привода

1. Открутите три винта крепления электродвигателя к корпусу редуктора крестовой отвёрткой.
2. Снимите мотор, затем отсоедините пластиковый корпус редуктора, отжав фиксаторы по бокам.
3. Извлеките шестерню червячной передачи и проверьте состояние зубьев на отсутствие сколов и задиров.
4. Снимите стопорное кольцо с оси кривошипа и разберите рычажный механизм, отметив положение тяг.

Ключевые элементы для ревизии:

• Втулки осей тяг – на люфт и заедание
• Пластиковые шарниры тяг – на трещины
• Колодку электродвигателя – на окисление контактов
• Червячную пару – на наличие смазки и износ

Узел	Признаки неисправности
Редуктор	Застывшая смазка, металлическая стружка в шестернях
Шаровые соединения	Выработка пластиковых втулок, продольный люфт тяг
Электромотор	Запах горелой изоляции, коррозия щёток

Очистите все детали от старой смазки ветошью, промойте в керосине. Замените деформированные пружины тяг и изношенные пластиковые втулки. Смажьте шестерни редуктора морозостойким литиевым составом Литол-24. Соберите узел в обратной последовательности, отрегулировав параллельность хода рычагов перед фиксацией гаек.

Очистка токопроводящих дорожек внутри моторчика

Загрязнение токопроводящих дорожек внутри моторчика стеклоочистителя – частая причина отказа дворников на Приоре. Графитовая пыль от щёток коллектора смешивается с влагой и грязью, образуя плотный налёт, который нарушает контакт между щётками и дорожками ротора.

Для восстановления работоспособности необходимо вскрыть мотор, добраться до коллектора и тщательно очистить контактные поверхности. Эта операция требует аккуратности, но не требует специального оборудования и часто возвращает узлу функциональность без замены деталей.

Пошаговая инструкция по очистке

Перед началом работ отсоедините минусовую клемму аккумулятора! Дальнейшие действия:

1. Снимите мотор стеклоочистителя с автомобиля, открутив крепёжные гайки и отсоединив разъём питания.
2. Разберите корпус мотора, открутив стягивающие болты или отщёлкнув пластиковые защёлки.
3. Извлеките якорь с коллектором, аккуратно снятя заднюю крышку с щёткодержателями.
4. Очистите дорожки коллектора:
   • Используйте ватную палочку или мягкую кисть, смоченную в очистителе контактов (например, Liqui Moly Kontaktreiniger).
   • Альтернатива – ластик для карандашей или деревянная палочка без металлических частиц.
5. Удалите графитовую пыль из пазов между дорожками иголкой или зубочисткой.
6. Проверьте щётки: длина должна быть не менее 10 мм. При сильном износе – замените.
7. Соберите узел в обратном порядке, предварительно смазав шестерёнки графитовой смазкой.

Материал/Инструмент	Назначение
Очиститель контактов	Растворение грязи на дорожках
Ватные палочки	Аккуратная очистка поверхности
Набор отвёрток	Разборка корпуса мотора
Графитовая смазка	Обработка шестерён редуктора

Важно: Не используйте наждачную бумагу или абразивы – они повредят токопроводящий слой! После очистки проверьте плавность вращения якоря рукой. Если мотор гудит, но не крутится – вероятен заклинивший подшипник или обрыв обмотки.

Замена щеток электродвигателя дворников своими руками

Износ графитовых щеток – частая причина отказа дворников, когда мотор гудит, но вал не вращается. Замена требует аккуратности, но выполнима без специнструментов.

Перед началом работ снимите клемму «минус» с АКБ для безопасности. Демонтируйте мотор дворника с кузова, отсоединив разъем питания и рычажный механизм.

Последовательность замены щеток

1. Разберите корпус мотора: Открутите стягивающие болты или отожмите пластмассовые защелки (зависит от модели).
2. Извлеките якорь: Аккуратно выньте ротор из статора, стараясь не повредить обмотки и ламели коллектора.
3. Демонтируйте старые щетки: Отсоедините пружины, вытащите изношенные щетки из щеткодержателей. Оцените их длину – критический износ обычно менее 5 мм.
4. Очистите коллектор: Протрите ламели ваткой, смоченной в бензине «Калоша» или спирте. Удалите графитовую пыль и загрязнения.
5. Установите новые щетки: Вставьте щетки в держатели, зафиксируйте пружинами. Убедитесь, что они свободно ходят в направляющих.
6. Соберите мотор: Вставьте якорь в статор, совместив метки. Закройте корпус, затяните болты или защелкните крышку.

Важные нюансы:

• Проверьте состояние коллектора: Глубокие выработки или подгорание ламелей требуют проточки или замены якоря.
• Смажьте редуктор: Нанесите тугоплавкую смазку (ШРУС, Литол-24) на шестерни перед сборкой.
• Тест перед установкой: Подайте +12В на контакт мотора и массу (кратковременно!) для проверки вращения.

Типовая неисправность	Действие при обнаружении
Щетки искрят или перекошены	Проверить свободный ход в держателях, зачистить коллектор
Запах гари, почернение ламелей	Диагностировать межвитковое замыкание мультиметром
Щетки не достают до коллектора	Убедиться в правильной установке пружин

После сборки установите мотор на место, подключите тяги и разъем. Проверьте работу на всех скоростях. Если вращение вялое – осмотрите подшипники якоря на люфт.

Временное восстановление работы дворников при неисправном редукторе

При поломке редуктора дворников механическая связь между двигателем и рычагами нарушается, делая стандартную работу невозможной. Однако в экстренной ситуации можно обеспечить минимальную функциональность ручным управлением.

Снимите пластиковый кожух под капотом у основания дворников для доступа к механизму. Отсоедините тяги привода от рычагов редуктора или демонтируйте весь узел целиком, если это необходимо для свободного хода щеток.

Способы ручного управления

• Прямое воздействие на вал: Зафиксируйте гаечным ключом квадратный приводной вал (обычно 8х8 мм), оставшийся после снятия редуктора. Проворачивайте его вручную на 180-200 градусов для очистки стекла.
• Временный тросовый механизм:
  1. Просверлите в рычаге дворника отверстие диаметром 4-5 мм
  2. Закрепите стальной трос (например, от велосипедной тормозной системы) через отверстие
  3. Выведите конец троса в салон через уплотнитель двери
  4. Обеспечивайте возвратно-поступательное движение рычага, попеременно натягивая трос

Важно: При любом методе зафиксируйте рычаги дворников в нижнем положении перед началом движения. Используйте режим только для кратковременного перемещения до места ремонта – постоянная эксплуатация опасна!

Способ	Необходимые материалы	Сложность
Ручное проворачивание вала	Ключ на 10-12, перчатки	Низкая
Тросовое управление	Трос, дрель, хомуты	Средняя

Сравнение оригинальных и альтернативных ремкомплектов

Оригинальные ремкомплекты для трапеции дворников Lada Priora производятся по спецификациям AVTOVAZ. Они включают втулки, оси, крепежи и тяги, точно соответствующие заводским чертежам. Гарантируют восстановление механизма без доработок при условии правильной установки.

Альтернативные наборы выпускаются сторонними производителями (например, Fenox, SASIC, Trialli) и часто позиционируются как универсальные решения. Их конструкция может отличаться материалами или геометрией деталей, что требует адаптации при монтаже.

Ключевые отличия

• Материалы: Оригинал использует металлокерамические втулки, аналоги – полимерные композиты или бронзу.
• Точность размеров: OEM-детали обеспечивают идеальную посадку, в альтернативах возможны люфты до 0.5 мм.
• Комплектация: Аналоги часто включают дополнительные прокладки и переходники для универсальности.

Критерий	Оригинал (AVTOVAZ)	Альтернатива
Цена	1 800 – 2 500 руб.	700 – 1 400 руб.
Ресурс	4–6 лет	1–3 года
Совместимость	100% соответствие	Требует проверки по каталогу
Гарантия	12–24 месяца	До 12 месяцев

1. Выбирайте оригинал при пробеге до 100 000 км – износ деталей минимален, система восстановится без проблем.
2. Аналоги рациональны для машин старше 10 лет: при коррозии трапеции полимерные втулки снижают вибрацию.
3. Проверяйте сертификаты EAC в комплекте – несертифицированные наборы вызывают заклинивание.

Проверка правильности монтажа тяг дворников после замены

Неправильная сборка тяг – частая причина отказов дворников даже после замены узла. Малейшее отклонение в геометрии креплений или перепутанные соединения приводят к заклиниванию, неравномерному ходу щёток или полной блокировке механизма. Особенно критично положение рычагов относительно редуктора двигателя и оси качания трапеции.

Для диагностики сначала отключите мотор дворников (сняв разъём или предохранитель F4). Вручную покачайте рычаги, оценив свободу хода всей системы. Затруднённое движение, скрежет или точки затирания укажут на ошибки монтажа. Далее последовательно проверьте ключевые параметры сборки.

Критические точки контроля

Проверьте базовые параметры:

• Соосность редуктора и кронштейнов – ось вала двигателя должна быть строго параллельна точкам крепления тяг к кузову.
• Направление тяг – перевёрнутая установка (например, левая на правый узел) вызывает перехлёст и задиры.
• Фиксация пальцев – чеккеры (стопорные кольца) должны быть полностью защёлкнуты в пазах шаровых наконечников.

Контроль геометрии:

Элемент	Правильный монтаж	Последствия ошибки
Длина тяг	Одинакова для обеих сторон (±1 мм)	Асимметричный ход, биение щёток
Угол рычагов в покое	Параллельны нижней кромки стекла	Уменьшение зоны очистки, упор в уплотнитель
Зазор под капотом	≥15 мм до узлов двигателя	Зацепление при вибрации, деформация

1. Снимите щётки, включите дворники на 1 скорость – наблюдайте за амплитудой рычагов. Резкие рывки или неполный возврат в «паркинг» сигнализируют о перекосе.
2. Измерьте линейкой расстояние между центрами шаровых пальцев – расхождение с паспортным значением (для Приора ~310 мм) более 3 мм недопустимо.
3. Прокрутите вал редуктора ключом на 5 оборотов – усилие должно быть равномерным без «мёртвых» точек.

Важно: При выявлении перекоса ослабьте гайки крепления редуктора и кронштейнов, сдвиньте узлы до устранения напряжения, после чего затяните с моментом 15–20 Н·м. Повторяйте проверку хода до полного устранения заеданий.

Список источников

Для подготовки материала о неисправностях стеклоочистителей Lada Priora использовались технические руководства и экспертные мнения автомехаников, специализирующихся на автомобилях марки Lada. Основное внимание уделялось типовым поломкам узлов привода, проблемам электропроводки и особенностям конструкции.

Информация систематизирована на основе анализа специализированных автомобильных ресурсов, форумов владельцев Приоры и практических руководств по ремонту. Приведенные решения проверены на реальных случаях диагностики.

• Официальное руководство по ремонту Lada Priora (раздел "Электрооборудование")
• Технические бюллетени дилерских сервисных центров Lada
• Форумы владельцев: Priora-Club, Drive2 (Lada Priora)
• Практические пособия: "Диагностика электросистем ВАЗ" (А.П. Подольский)
• Видеоразборы неисправностей на каналах: "Автопрактика", "Ремонт Двигателя"
• База типовых отказов НИЦИАМТ ФГУП "НАМИ"
• Статьи в журнале "За рулем": архив 2010-2023 гг.
• Мануалы по замене мотор-редукторов Bosch 0 986 008

Видео: Как правильно должны работать дворники Приоры


• Радиаторы Nissens - как устроены, что говорят владельцы и что советуют

• Двигатель снегохода - что важно знать

• Hyundai i20 - мнения владельцев и технические параметры
