Дворники ВАЗ-2107 - конструкция и особенности работы

Статья обновлена: 18.08.2025

Эффективная работа стеклоочистителей критична для безопасности вождения автомобиля ВАЗ-2107. Знание их конструкции помогает своевременно выявлять неисправности и правильно обслуживать систему.

В статье подробно разберем устройство приводного механизма, тип щеток, электродвигатель и переключатель режимов. Отдельно рассмотрим принцип работы и особенности эксплуатации дворников в разных погодных условиях.

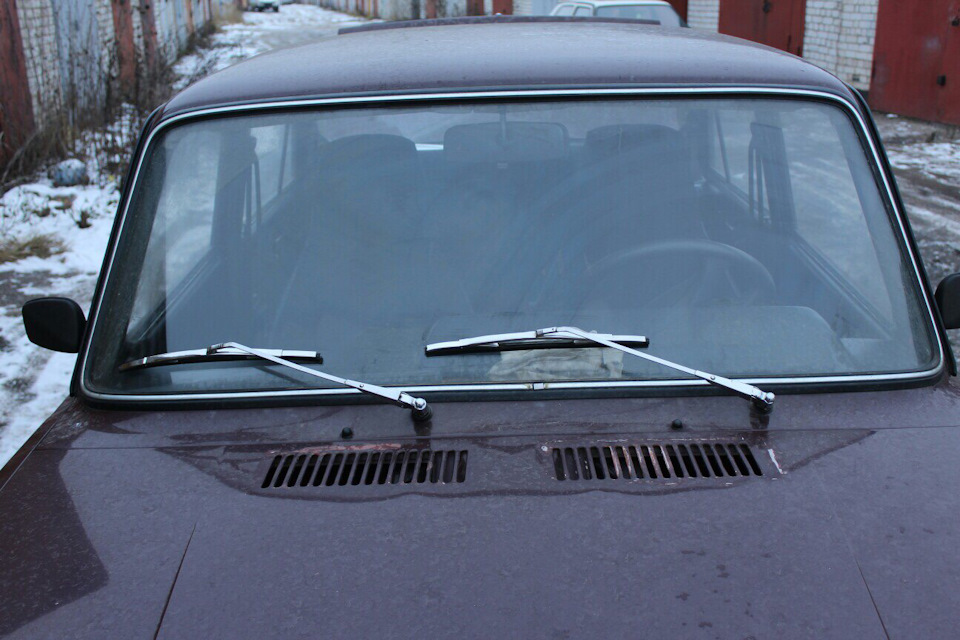

Где расположены механизмы дворников на ВАЗ-2107

Электродвигатель и кинематический привод стеклоочистителей ВАЗ-2107 находятся в моторном отсеке. Основной узел закреплен на кузовной перегородке между салоном и двигателем, под пластиковым щитком передка (ветровым козырьком), который расположен у основания лобового стекла со стороны капота.

Доступ к механизму осуществляется после открытия капота и снятия декоративного щитка, фиксируемого защелками или саморезами. Под ним виден мотор-редуктор в черном корпусе, соединенный системой рычагов и тяг с валами стеклоочистителей, проходящими через перегородку в салон.

Детализация расположения компонентов

Электродвигатель с редуктором – крепится к кронштейну ближе к водительской стороне, над зоной воздухозаборника отопителя.
Кривошипный рычаг – установлен на выходном валу редуктора, преобразует вращение в возвратно-поступательное движение.
Тяги привода (трапеция) – металлические штаги, проложенные горизонтально под щитком передка, соединяют кривошип с поводками стеклоочистителей.
Поводки (коромысла) – зафиксированы на валах, проходящих через резиновые сальники в перегородке моторного щита. В салоне к ним крепятся рычаги с щетками.

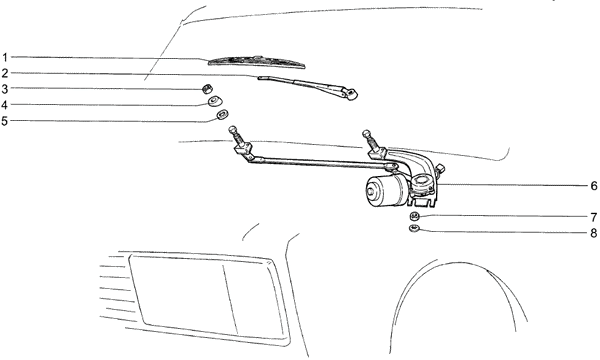

Из каких элементов состоит приводной узел

Приводной узел дворников ВАЗ-2107 представляет собой механическую систему, преобразующую вращение электродвигателя в возвратно-поступательное движение щеток. Он обеспечивает синхронную работу обеих щеток стеклоочистителя с заданной амплитудой.

Конструкция включает несколько взаимосвязанных компонентов, смонтированных на кронштейне под капотом автомобиля. Рассмотрим ключевые элементы данного узла.

Составные части механизма

Электродвигатель - создает крутящий момент через червячную передачу редуктора.
Червячный редуктор - снижает обороты двигателя и увеличивает крутящий момент.
Кривошип - преобразует вращательное движение вала редуктора в колебательное.
Тяги (центральная и боковые) - передают усилие от кривошипа к рычагам щеток через шарнирные соединения.
Тройник (коромысло) - синхронизирует движение левой и правой тяг.
Оси (цапфы) крепления щеток - валы, на которые устанавливаются рычаги дворников.
Резиновые втулки и вкладыши - демпфируют вибрации и обеспечивают плавность хода.

Крепление трапеции дворников к кузову ВАЗ-2107

Трапеция механизма стеклоочистителя фиксируется на кузове автомобиля через три ключевые точки. Основная нагрузка распределяется между электродвигателем и парой кронштейнов, обеспечивая стабильную работу системы.

Для снижения вибраций и шума в местах крепления применяются резиновые демпфирующие втулки. Фиксация осуществляется болтовыми соединениями, доступ к которым возможен после снятия пластиковой накладки под лобовым стеклом.

Схема и компоненты крепления

Центральный узел: Вал электродвигателя проходит через технологическое отверстие в кузове. Фиксация производится декоративной гайкой с наружной резьбой, которая прижимает корпус редуктора к кузову через резиновую прокладку.
Передний кронштейн: Фиксируется болтом М8 с потайной головкой. Соединение включает:
- Стальную шайбу
- Резиновую втулку-демпфер
- Гайку с нейлоновым стопором
Задний кронштейн: Крепится аналогичным болтовым соединением с идентичным набором демпфирующих элементов. Оси крепежных отверстий расположены под углом 17° относительно плоскости кузова.

Конструкция рычажной передачи очистителей

Рычажная передача стеклоочистителей ВАЗ-2107 представляет собой систему тяг и рычагов, преобразующую вращательное движение электродвигателя в возвратно-поступательные перемещения щеток. Основой конструкции служит трехрычажный параллелограмм, обеспечивающий синхронный ход дворников с заданной амплитудой.

Ключевыми элементами являются два главных рычага: короткий (ведущий), жестко закрепленный на выходном валу редуктора двигателя, и длинный (ведомый), соединенный с осью крепления правой щетки. Для согласования траектории движения щеток и передачи усилия между ними используется третий рычаг – коромысло (трапеция).

Компоненты рычажной передачи

Ведомый рычаг правой щетки – стальной Г-образный элемент, передающий движение от коромысла к правой щетке через шарнирное соединение.
Коромысло (трапеция) – центральная тяга, связывающая ведущий рычаг с левой щеткой. Имеет два шаровых шарнира по краям.
Рычаг левой щетки – короткая тяга, соединяющая коромысло с осью левого дворника.
Шарнирные соединения – шаровые пальцы с пластиковыми втулками, обеспечивающие подвижность звеньев в разных плоскостях и компенсирующие перекосы.

Принцип работы: При вращении вала редуктора ведущий рычаг совершает качательные движения. Через шаровый наконечник он воздействует на коромысло, которое синхронно смещает рычаги обеих щеток. Геометрия параллелограмма гарантирует одинаковый угол отклонения щеток (110°) и их параллельное положение относительно стекла на всех участках хода.

Компонент	Материал	Тип крепления
Ведомый рычаг (правый)	Сталь	Гайка на оси щетки
Коромысло	Сталь	Шаровые шарниры
Рычаг левой щетки	Сталь	Шарнир + гайка на оси

Критически важным для корректной работы является состояние шаровых шарниров – износ пластиковых втулок или люфт пальцев приводят к неравномерному ходу щеток, вибрациям и пропуску зон очистки. Регулировка угла установки осуществляется изменением положения рычагов на осях щеток при ослабленных крепежных гайках.

Типы электродвигателей для ВАЗ-2107

На ВАЗ-2107 применяются коллекторные электродвигатели постоянного тока, оснащённые редуктором. Они обеспечивают преобразование электрической энергии в механическое движение для привода стеклоочистителей.

Конструктивно выделяются два типа моторов: для передних дворников (двухскоростной) и для заднего стекла (односкоростной, только на универсалах). Оба типа используют постоянные магниты и червячную передачу в редукторе для увеличения крутящего момента.

Ключевые особенности двигателей

Тип двигателя	Скорости	Дополнительные функции	Место установки
Передний	2 скорости (низкая/высокая)	Автоматический возврат щёток в парковочное положение	Переднее стекло
Задний	1 скорость	Отсутствует возвратный механизм	Заднее стекло (универсал)

Передний двигатель оснащён трёхщеточной системой и термобиметаллическим предохранителем. В его конструкцию интегрирован кулачковый механизм, который при выключении питания доводит щётки до нижнего края стекла. Электрическая схема включает:

«+» постоянного питания
«+» для низкой скорости через резистор
«+» для высокой скорости напрямую
Массу через корпус

Задний двигатель имеет упрощённую конструкцию без дополнительных щёток и возвратного модуля. Функционирует по принципу включения/выключения без промежуточных режимов. Особенности эксплуатации:

Работает только при включённом зажигании
Отсутствует автоматическая парковка щёток
Редуктор имеет повышенное передаточное число

Как редуктор преобразует вращательное движение

Электродвигатель стеклоочистителя генерирует высокоскоростное вращательное движение вала. Непосредственное использование такого вращения для привода дворников неэффективно: скорость слишком велика, а крутящего момента недостаточно для преодоления сопротивления щеток на стекле, особенно при наличии грязи, воды или наледи.

Для решения этой задачи в привод дворников ВАЗ-2107 интегрирован редуктор. Его основная функция – преобразование входного высокоскоростного вращения с малого крутящим моментом в выходное низкоскоростное вращение или возвратно-поступательное движение с высоким крутящим моментом, пригодное для эффективной работы щеток.

Механизм преобразования движения в редукторе

Преобразование осуществляется последовательно двумя основными механизмами внутри корпуса редуктора:

Червячная передача:
- Вал электродвигателя имеет на конце червяк (винт со специальной резьбой).
- Червяк находится в постоянном зацеплении с червячным колесом (шестерней с косыми зубьями, соответствующими профилю червяка).
- При вращении червяка его витки толкают зубья червячного колеса, заставляя его вращаться.
- Ключевой эффект: Червячная передача обладает очень высоким передаточным отношением (обычно 1:40 или более на ВАЗ-2107). Это означает, что за много оборотов червяка (и вала двигателя) червячное колесо делает всего один оборот. Резко снижая скорость вращения, червячная пара во столько же раз увеличивает крутящий момент на выходном валу редуктора (которым является вал червячного колеса).
Кривошипно-шатунный механизм:
- На выходном валу редуктора (валу червячного колеса) жестко закреплен кривошип (эксцентриковый палец или рычаг).
- К этому кривошипу через шаровой шарнир (или втулку) подсоединен один конец тяги (шатуна).
- Второй конец тяги соединен с коромыслом (рычагом), которое установлено на оси на лобовом стекле и к которому крепятся рычаги стеклоочистителей.
- Ключевой эффект: Поступательное от кривошипа движение тяги преобразуется коромыслом во возвратно-поступательное качательное движение рычагов дворников по дуге на лобовом стекле. Угол этого качания определяется длиной кривошипа и конструкцией коромысла.

Таким образом, редуктор выполняет две ключевые функции преобразования движения:

Вход (от двигателя)	Преобразование в редукторе	Выход (к дворникам)
Высокоскоростное вращение (малый крутящий момент)	Снижение скорости и увеличение момента (Червячная передача). Преобразование вращения в качание (Кривошипно-шатунный механизм).	Медленное возвратно-поступательное качание (высокий крутящий момент)

На ВАЗ-2107 редуктор также содержит механизм автоматического возврата дворников в парковочное положение при выключении. Это реализовано с помощью специальной контактной пластины на червячном колесе и группы контактов внутри редуктора, которые переключают полярность питания двигателя на последнем этапе движения, пока щетки не достигнут нижнего края стекла.

Типичные углы качания рычагов дворников ВАЗ-2107 составляют:

Левый дворник: ~110 градусов
Правый дворник: ~50 градусов

Роль червячной передачи в приводе стеклоочистителя

Червячная передача является ключевым компонентом редуктора электродвигателя дворников. Она состоит из двух элементов: ведущего червяка (винта) и ведомого червячного колеса (косозубой шестерни). Червяк напрямую соединён с валом электромотора, а червячное колесо передаёт вращение на кривошипный механизм щёток.

Основная задача этой передачи – преобразование высокоскоростного вращения вала двигателя в низкооборотное движение с многократным увеличением крутящего момента. Благодаря особой геометрии зацепления, червяк за один оборот смещает зубья колеса лишь на небольшой угол, обеспечивая необходимое замедление.

Функциональные особенности

Самоторможение: Конструкция предотвращает обратную передачу усилия. При остановке мотора щётки фиксируются в текущем положении без дополнительных стопоров
Плавность хода: Постепенное зацепление зубьев минимизирует рывки и вибрации в работе щёток
Компактность: Позволяет создать эффективный редуктор в ограниченном подкапотном пространстве

Параметр на входе	Параметр на выходе	Коэффициент изменения
Скорость вращения (об/мин)	Скорость вращения (об/мин)	Снижение в 40-60 раз
Крутящий момент (Н·м)	Крутящий момент (Н·м)	Увеличение в 40-60 раз

Принцип возврата щёток в парковочное положение

Возврат щёток стеклоочистителя ВАЗ-2107 в парковочную зону (нижнюю часть лобового стекла) обеспечивается конструкцией редуктора моторчика дворников. Внутри редуктора установлен специальный кулачковый механизм, соединённый с выходным валом через шестерёнчатую передачу. Этот механизм имеет физический выступ или "горбик", определяющий конечное положение щёток.

При подаче напряжения на моторчик вращение через червячную передачу передаётся на шестерню с кулачком. Когда водитель выключает дворники, питание мотора прерывается, но инерция вращения сохраняется. В этот момент подпружиненная контактная группа в редукторе замыкает цепь, кратковременно подавая напряжение на мотор в обратном направлении – ровно до момента, когда кулачок провернётся до фиксированного упора.

Ключевые элементы системы

Кулачковый диск – жёстко зафиксирован на оси червячной шестерни, имеет профиль с выступом.
Подвижный контакт – скользит по поверхности кулачка, управляя подачей тока.
Возвратная пружина – прижимает контактную пластину к кулачку.

Процесс парковки происходит в 3 этапа:

При выключении дворников кулачок начинает вращаться под действием инерции.
Когда выступ на кулачке проходит под контактом, пружина резко перебрасывает пластину, меняя полярность питания мотора.
Мотор кратковременно реверсирует, проворачивая вал до упора выступа кулачка в стопор.

Состояние	Действие кулачка	Подача тока
Работа дворников	Выступ свободно вращается	Прямая полярность
Выключение	Выступ подходит к контакту	Контакт размыкается
Парковка	Выступ переключает контакт	Обратная полярность (0.5-1 сек)

Важно: Износ кулачка или контактной группы приводит к неполному возврату щёток. При замене моторчика необходимо точно выставить парковочное положение шестерни перед установкой рычагов на вал.

Разъём подключения электродвигателя дворников

Разъём электродвигателя дворников ВАЗ-2107 представляет собой трёхконтактный пластиковый соединитель. Он обеспечивает передачу управляющих сигналов и питания от реле и подрулевого переключателя к мотору стеклоочистителя. Герметичность соединения достигается за счёт резинового уплотнителя на корпусе разъёма.

Цветовая маркировка проводов в штатной комплектации:

Коричневый провод – постоянный "+" питания от реле (активен при включении зажигания).

Синий провод – управляющий сигнал для работы на высокой скорости.

Красный провод – управляющий сигнал для работы на низкой скорости и возврата щёток в исходное положение.

Функции контактов разъёма

Цвет провода	Назначение	Режим работы
Коричневый	Основное питание (+12В)	Постоянно при включённом зажигании
Синий	Высокая скорость	Замыкается на массу переключателем
Красный	Низкая скорость / Парковка	Замыкается на массу при возврате щёток

Ключевые особенности подключения:

• Ориентация разъёма – фиксируется пластиковой защёлкой, предотвращающей неправильное соединение.

• Автоматический возврат щёток – реализуется через контакт красного провода, который замыкается на массу концевым выключателем внутри мотора при достижении щётками парковочного положения.

• Диагностика неисправностей – окисление контактов или нарушение изоляции приводит к отказу дворников, самопроизвольному движению щёток или отсутствию парковки.

Распиновка проводов моторчика стеклоочистителя

Моторчик стеклоочистителя ВАЗ-2107 оснащен разъемом с пятью контактами, каждый из которых выполняет строго определенную функцию. Понимание распиновки критично для корректного подключения, диагностики неисправностей и замены узла.

Цветовая маркировка проводов позволяет идентифицировать назначение контактов без схемы. Ниже приведена стандартная распиновка, характерная для большинства моделей ВАЗ-2107. Отклонения в оттенках возможны из-за смены поставщиков комплектующих.

Назначение контактов

Цвет провода	Назначение
Коричневый	Общая масса (-12В)
Серый	Питание первой (медленной) скорости (+12В)
Темно-синий	Питание второй (быстрой) скорости (+12В)
Красный	Питание цепи возврата в "парковку" (+12В)
Черный	Сигнальный провод датчика положения (замыкает на массу при парковке)

Принцип работы системы возврата:

При выключении дворников напряжение через красный провод подается на мотор
Щетки продолжают движение, пока кулачковый механизм внутри редуктора не разомкнет контакты
В момент достижения парковочного положения черный провод замыкается на массу
Сигнал от черного провода блокирует подачу напряжения, фиксируя щетки внизу стекла

Ошибки подключения приведут к:

Отсутствию возврата щеток в исходное положение
Некорректной работе скоростных режимов
Постоянному вращению мотора после выключения

Как подключается реле управления дворниками

Реле управления дворниками ВАЗ-2107 (тип 528.3747) монтируется в моторном отсеке на левом брызговике. Для подключения используется колодка с шестью контактами, каждый из которых выполняет строго определенную функцию. Распиновка контактов стандартизирована и должна строго соблюдаться во избежание короткого замыкания или некорректной работы системы.

Напряжение подается на реле через предохранитель №2 (10А) в монтажном блоке. При активации подрулевого переключателя реле замыкает силовую цепь, подавая питание на электродвигатель дворников. Возврат щеток в парковочное положение обеспечивается внутренней схемой реле при разрыве цепи после выключения.

Распиновка контактов реле

Номер контакта	Цвет провода	Назначение
1	Коричневый	Масса (-)
2	Серый	Выход на двигатель (быстрый режим)
3	Голубой	Выход на двигатель (медленный режим)
4	Черный	Питание +12В (постоянное)
5	Красный	Управление от подрулевого переключателя
6	Желтый	Питание +12В (после зажигания)

Ключевые особенности подключения:

Контакты 4 и 6 не взаимозаменяемы: №4 обеспечивает парковку щеток, №6 – основной режим работы.
Ошибка в подключении массы (контакт 1) вызывает полный отказ системы.
Перепутывание выходов (контакты 2 и 3) приводит к инверсии скоростных режимов.

Функции подрулевого переключателя режимов

Подрулевой переключатель ВАЗ-2107 обеспечивает управление всеми режимами работы стеклоочистителей и омывателя лобового стекла. Он расположен справа от рулевой колонки для интуитивного доступа водителя во время движения.

Конструктивно переключатель объединяет поворотную рукоятку для выбора скоростных режимов и подпружиненный рычаг для активации омывателя. Каждое положение замыкает определенные электрические цепи, передавая сигналы на реле и мотор дворников.

Режимы работы переключателя

Положение "0" (выключено): Полное отключение дворников. Возврат в эту позицию после использования других режимов.
Положение "I" (прерывистый режим): Циклическая работа с паузами (~5 сек). Активируется через реле-прерыватель для редких осадков.
Положение "II" (постоянная скорость): Непрерывная работа на сниженных оборотах. Основной режим для дождя средней интенсивности.
Положение "III" (быстрая скорость): Максимальная частота движения щеток. Используется при сильном ливне или снегопаде.
Подтягивание на себя: Синхронная активация омывателя и 3 циклов дворников. Подача жидкости продолжается при удержании, щетки работают дополнительно после отпускания.

Обозначения позиций селектора стеклоочистителей

Рычаг управления стеклоочистителями ВАЗ-2107 расположен справа от рулевой колонки и имеет четыре основные фиксированные позиции. Каждая позиция активирует определенный режим работы дворников для адаптации к разной интенсивности осадков.

Переключение между режимами осуществляется перемещением рычага вверх или вниз с фиксацией в выбранном положении. Помимо основных позиций, предусмотрена функция кратковременной активации и омывателя стекла.

Обозначение	Режим работы
0	Выключенное состояние. Дворники полностью остановлены, электродвигатель обесточен.
I	Первая (медленная) скорость. Непрерывное движение щеток с частотой ~35 циклов/мин для слабого дождя.
II	Вторая (быстрая) скорость. Непрерывная интенсивная работа ~55 циклов/мин для сильных осадков.
III	Прерывистый режим. Цикличное движение с паузами ~4-7 секунд между проходами для моросящего дождя.

Дополнительные функции

Кратковременное включение: при подтягивании рычага на себя (без фиксации) дворники выполняют 2-3 цикла очистки и останавливаются.
Омыватель: нажатие кнопки на торце рычага активирует подачу жидкости и автоматически включает дворники на 3 цикла после прекращения подачи.

Типы крепления щёток стеклоочистителя ВАЗ-2107

Конструкция крепления щеток стеклоочистителя определяет возможность их установки на приводы дворников. На ВАЗ-2107 применяются несколько типов креплений, которые необходимо учитывать при замене щеток.

Выбор щеток с неподходящим креплением приведет к невозможности их монтажа. Поэтому важно знать, какие типы креплений совместимы с вашим автомобилем.

Основные виды креплений

Тип крепления	Описание	Совместимость с ВАЗ-2107
Крючковое (Hook)	П-образный крючок, который защелкивается на приводе дворника	Стандартное крепление, используется на заводе
Штыревое (Pin-type)	Крепление в виде штыря с кнопкой или фиксатором	Может быть установлено с использованием переходника

Важно: Большинство универсальных щеток комплектуются адаптерами для обоих типов креплений. При покупке проверяйте наличие в комплекте переходника для штыревого типа, если приводы вашего автомобиля имеют крючковую конструкцию.

Чем отличаются каркасные и бескаркасные модели

Каркасные дворники состоят из металлического основания (каркаса) с несколькими рычагами, обеспечивающими гибкость. К этому каркасу крепится резиновая щетка. Такая конструкция требует ручной регулировки угла прилегания к стеклу для равномерного давления по всей длине.

Бескаркасные (аэродинамические) модели лишены металлического скелета. Они представляют собой цельную пластиковую или композитную пластину-кронштейн с закрепленной резиновой лентой. Гибкость обеспечивается упругостью самого корпуса, который повторяет изгиб стекла под действием встречного потока воздуха.

Ключевые отличия в функционале и эксплуатации

Распределение давления: У каркасных давление на стекло зависит от состояния пружин и сочленений рычагов (возможен неравномерный износ щетки). Бескаркасные обеспечивают равномерное прилегание по всей длине за счет цельной конструкции.
Устойчивость к ветру: Каркасные при высоких скоростях могут "взлетать" из-за парусности. Бескаркасные плотнее прижимаются к стеклу аэродинамическим эффектом.
Обледенение: Каркасные склонны к замерзанию в сочленениях. Бескаркасные менее подвержены обледенению из-за гладкой поверхности.
Долговечность: Каркасные проще ремонтировать (замена резинки), но механизм изнашивается. Бескаркасные служат дольше при отсутствии повреждений корпуса, но при поломке меняются целиком.

Совместимость с ВАЗ-2107: На классику подходят оба типа. Бескаркасные требуют проверки геометрии лобового стекла (возможны зоны неплотного прилегания).

Параметр	Водительская щётка	Пассажирская щётка
Длина	450 мм	425 мм
Допуск	Макс. отклонение 5 мм
Последствия нарушения	Снижение обзора, повреждение стекла/механизма

Как проверить силу прижима щёток к стеклу

Сила прижима напрямую влияет на качество очистки: слабое давление оставляет грязные полосы, чрезмерное ускоряет износ резины и перегружает мотор дворников. Для точной проверки потребуется динамометр (пружинные весы) с пределом измерения 0-10 Н.

Норма для ВАЗ-2107 составляет 4,5-6,5 Н на каждую щётку. Разница между щётками не должна превышать 1 Н – нарушение вызывает неравномерную очистку и вибрацию.

Порядок проверки

Поднимите рычаги дворников, затем плавно опустите на чистое сухое стекло.
Зацепите крюк динамометра за рычаг дворника в точке крепления щётки.
Тяните прибор строго перпендикулярно стеклу до начала движения щётки.
Зафиксируйте значение на шкале в момент сдвига.
Повторите замер для второй щётки.

Состояние пружин	Признаки неисправности	Решение
Ослабление	Сила < 4,5 Н, пропуски при очистке	Замена пружин или рычагов
Деформация	Щётка прилегает неравномерно	Правка кронштейнов
Коррозия	Подклинивание рычага, рывки	Чистка шарниров, смазка

Важно: при отсутствии динамометра косвенно оцените прижим по равномерности износа резины и отсутствию дуг непротёртого стекла после включения дворников на мокрой поверхности.

Значение аэродинамических дефлекторов щеток стеклоочистителя

Аэродинамические дефлекторы щеток стеклоочистителя представляют собой специальные накладки или элементы конструкции, которые устанавливаются на держатели дворников. Их основное назначение – использование силы встречного воздушного потока для улучшения прижима щетки к поверхности лобового стекла.

На высоких скоростях движения возникает эффект подъема щеток стеклоочистителя, что приводит к ухудшению качества очистки и появлению разводов. Это особенно актуально для автомобилей классических моделей, таких как ВАЗ-2107, которые изначально не были рассчитаны на современные скоростные режимы.

Ключевые преимущества использования дефлекторов:

Улучшенный прижим щеток – дефлекторы направляют воздушный поток таким образом, что создается дополнительная сила, прижимающая щетку к стеклу, что обеспечивает более четкий контакт и качественную очистку даже на высокой скорости.
Снижение шума – правильное обтекание воздухом снижает вибрацию и свист, характерные для работы дворников на скоростях выше 80 км/ч.
Повышение безопасности – в условиях дождя или снега обеспечение постоянного контакта щеток со стеклом гарантирует хорошую видимость, что напрямую влияет на безопасность движения.
Увеличение срока службы щеток – благодаря равномерному прижиму и уменьшению вибрации, резиновые элементы щеток изнашиваются медленнее.

Принцип работы дефлекторов основан на законах аэродинамики: встречный воздушный поток, попадая на специально спрофилированную поверхность дефлектора, создает зону пониженного давления над щеткой, что усиливает прижимное усилие. Это простое, но эффективное решение, не требующее подключения к электрической системе автомобиля.

Схема соединения тяг трапеции с мотором

Трапеция стеклоочистителя ВАЗ-2107 соединяется с электродвигателем через кривошипный механизм редуктора. Выходной вал редуктора оснащён резьбовым штифтом, на который жёстко крепится ведущий рычаг (кривошип) гайкой. Этот рычаг напрямую передаёт вращательное движение от мотора в возвратно-поступательное для тяг.

Центральная тяга трапеции присоединяется к ведущему рычагу посредством шарового шарнира, обеспечивая подвижность при изменении угла. Дополнительные тяги синхронизируют движение левого и правого рычагов стеклоочистителей через аналогичные шаровые соединения, что гарантирует одновременный ход щёток по лобовому стеклу.

Ключевые компоненты соединения

Элемент	Функция	Тип соединения
Вал редуктора	Передача крутящего момента	Жёсткое (резьбовая гайка)
Ведущий рычаг (кривошип)	Преобразование вращения в линейное движение	Шарнирное (шаровой палец)
Центральная тяга	Связь кривошипа с рычагами щёток	Шарнирное (шаровые пальцы)
Боковые тяги	Синхронизация рычагов щёток	Шарнирное (шаровые пальцы)

Принцип работы: При включении электродвигатель вращает вал редуктора, ведущий рычаг толкает/тянет центральную тягу. Шаровые шарниры компенсируют изменение геометрии трапеции при движении, обеспечивая:

Плавный ход щёток без заклинивания
Синхронное перемещение левой и правой щёток
Автоматическое возвращение в парковочное положение

Порядок снятия декоративного кожуха узла стеклоочистителя

Декоративный кожух защищает механизм стеклоочистителя от грязи и влаги, а также выполняет эстетическую функцию. Для доступа к механизму при обслуживании или ремонте необходимо снять кожух.

Перед началом работ убедитесь, что ключ зажигания вынут, а дворники находятся в положении обслуживания (вертикально на лобовом стекле).

Поднимите рычаг дворника вверх до упора, чтобы он встал вертикально.
Найдите пластиковый фиксатор в основании кожуха, который удерживает его на оси дворника.
Аккуратно подденьте фиксатор тонкой плоской отверткой или пластиковым монтажным инструментом, чтобы освободить защелку.
Поверните кожух вокруг оси рычага, освобождая его от зацеплений.
Снимите кожух с оси, потянув его вверх.

Как демонтировать рычаги со шлицев валов

Для демонтажа рычагов дворников со шлицев валов электродвигателя потребуется подготовить стандартный набор инструментов: ключи на 13 и 17, съемник ступичных подшипников (или универсальный съемник типа "клещи"), молоток и проникающую смазку WD-40. Предварительно снимите защитные колпачки с осей рычагов и очистите шлицевые соединения от грязи.

Обильно обработайте место посадки рычагов на валы проникающей смазкой, уделяя внимание стыку между рычагом и втулкой. Оставьте на 10-15 минут для размягчения коррозии. Не пытайтесь оторвать рычаги грубой силой – это повредит шлицы.

Пошаговая процедура демонтажа

Ослабьте гайки крепления рычагов ключом на 13, но не снимайте полностью.
Установите съемник так, чтобы его центральный штырь упирался в вал двигателя, а захваты – в нижнюю часть рычага.
Равномерно затягивайте съемник, контролируя усилие. При сопротивлении:

Долейте WD-40 в зону контакта
Аккуратно постукивайте молотком по корпусу рычага через деревянную проставку

После сдвига рычага на 1-2 мм снимите съемник и полностью открутите гайки.
Снимите рычаги руками, покачивая из стороны в сторону.

Критические моменты: Если рычаг не снимается после 3-5 минут равномерного давления съемником, прекратите работу. Перегрев или перекос могут разрушить шлицы. Повторите обработку WD-40 и выждите 30 минут. Для закисших соединений используйте тепловое воздействие: прогрейте втулку рычага строительным феном до 150°C (не касаясь пламенем).

Ошибка	Последствие	Решение
Удар молотком по рычагу без проставки	Деформация узла, сколы шлицов	Использовать медную или деревянную накладку
Перекос съемника	Поломка вала двигателя	Контролировать параллельность элементов
Применение монтировки	Разрушение пластикового редуктора	Использовать только специализированный инструмент

После демонтажа очистите шлицы валов металлической щеткой и осмотрите на предмет повреждений. Замените рычаги при обнаружении трещин или износа шлицевого отверстия более 40%. При сборке нанесите на валы тонкий слой графитовой смазки.

Выявление люфтов в сочленениях трапеции

Люфты в шарнирных соединениях трапеции стеклоочистителя ВАЗ-2107 приводят к снижению точности хода щеток, вибрациям и неравномерному прилеганию резиновых элементов к стеклу. Выявление зазоров требует визуального контроля и механической проверки каждого узла.

Для диагностики необходимо обеспечить доступ к трапеции, сняв декоративную панель под лобовым стеклом и отсоединив тяги от рычагов моторного привода. Проверка выполняется на заглушенном двигателе при снятых щеткодержателях.

Методика проверки сочленений

Основные этапы выявления люфтов:

Шаровые соединения тяг: Зафиксировать пальцем шарнирный палец одной тяги, второй рукой покачать другую тягу в вертикальной и горизонтальной плоскостях. Допустимый зазор – до 0,3 мм.
Ось коромысел: Проверить качание рычагов относительно оси вращения. Признак износа – видимое биение или стук при резком покачивании.
Крепление тяг к редуктору: Проконтролировать плотность посадки пальцев в гнездах приводного рычага. Зазор более 1 мм требует замены втулок.

Критические признаки износа:

Характерный стук при работе дворников
Самопроизвольное изменение угла парковки щеток
Заедание механизма в крайних положениях

Обнаруженные люфты устраняются заменой втулок, шаровых наконечников или всего узла трапеции. Игнорирование проблемы приводит к ускоренному износу редуктора и обрыву тяг.

Чистка и смазка шарнирных соединений

Шарниры рычажного механизма дворников ВАЗ-2107 требуют периодической очистки от дорожной грязи, окислов и старой засохшей смазки. Скопление абразивных частиц приводит к ускоренному износу деталей, появлению люфтов и заеданию при движении. Без обслуживания возможна полная блокировка узла в зимний период из-за замерзания конденсата.

Для работ потребуется очиститель контактов (WD-40 или аналог), ветошь без ворса, тонкая отвертка, кисточка и пластичная смазка (Литол-24, ШРУС или графитовая). Обязательно отключите дворники перед началом процедуры, повернув ключ зажигания в положение "ACC".

Технология обслуживания

Демонтаж защитных колпачков: аккуратно подденьте пластиковые колпачки на шарнирах рычагов отверткой.
Очистка поверхностей:
- Обильно обработайте шаровые пальцы и втулки очистителем
- Удалите размягченные загрязнения ветошью
- Проверните рычаги вручную для распределения состава
Нанесение смазки:
- Заполните смазочным материалом полость шарнира через технологическое отверстие
- Прокрутите узел 5-7 раз для равномерного распределения
- Удалите излишки смазки ветошью
Контрольная проверка: включите дворники на всех режимах, убедитесь в плавности хода без скрипов и рывков.

Важно: избегайте применения жидких масел – они вымывают пластичную смазку и притягивают пыль. Интервал обслуживания – каждые 15 000 км или при появлении первых признаков замедления работы щеток.

Диагностика неисправностей электродвигателя

Электродвигатель стеклоочистителя ВАЗ-2107 подвержен характерным поломкам, влияющим на работу дворников. Основные симптомы: полное отсутствие реакции на включение, движение только на одной скорости, самопроизвольная остановка во время работы или невозможность возврата в парковочное положение. Для точной диагностики потребуется мультиметр, контрольная лампа и визуальный осмотр компонентов.

Перед проверкой самого двигателя исключите простые причины: перегоревшие предохранители F4 (10А) и F5 (20А) в монтажном блоке, коррозию контактов на клеммах аккумулятора, окисление разъёма моторчика и неисправность подрулевого переключателя. Убедитесь в целостности механической передачи от редуктора к тягам дворников – заклинивание узла создаёт критическую нагрузку на электродвигатель.

Типовые неисправности и методы проверки

Для диагностики демонтируйте электродвигатель, отсоединив колодку проводов. Используйте таблицу для первичной локализации проблемы:

Симптом	Возможная причина	Способ проверки
Двигатель не запускается ни на одной скорости	Обрыв обмоток, износ щёток, заклинивание якоря	Подайте +12В на клемму "30" (толстый красный провод) Замкните на массу клеммы "Н" (синий) и "L" (чёрный) – имитация включения Отсутствие вращения при питании – вскрытие корпуса, осмотр щёток и якоря
Работает только на высокой скорости	Сгорела обмотка низкой скорости, обрыв в цепи	Подайте +12В на клемму "30" Замкните на массу "L" (низкая скорость) – отсутствие вращения подтверждает неисправность
Не возвращается в парковочное положение	Неисправен контактный узел редуктора	При включенном зажигании подайте +12В на клемму "30" Замкните на массу "Н" После остановки мотора проверьте мультиметром наличие напряжения между "+" и клеммой "П" (тонкий красный) – отсутствие указывает на поломку контактной группы

Дополнительные действия при вскрытии корпуса двигателя:

Осмотр щёток: длина менее 5 мм или заклинивание в держателях требуют замены.
Проверка коллектора: глубокие выработки, подгорание ламелей или замыкание между секциями.
Диагностика обмоток: мультиметром измерьте сопротивление между клеммами:
- "30" и "Н": ~1.5-2 Ом (высокая скорость)
- "30" и "L": ~3-4 Ом (низкая скорость)
- Бесконечное сопротивление – обрыв обмотки.

Признаки износа щёток коллектора мотора

Щётки коллектора электродвигателя стеклоочистителя подвержены механическому износу в процессе эксплуатации. Их утончение или повреждение приводит к ухудшению контакта с коллектором, что напрямую сказывается на работоспособности дворников.

Критический износ вызывает нарушение передачи тока на якорь двигателя, провоцируя перебои в работе системы. Игнорирование симптомов может привести к полному выходу мотора из строя.

Характерные симптомы износа

Прерывистое движение дворников – рывки, остановки в промежуточных положениях или замедление хода щёток.
Отсутствие реакции на включение – полный отказ двигателя при исправном предохранителе и реле.
Искрение в моторном отсеке – видимое свечение при работе в темноте из-за плохого контакта щёток с пластинами коллектора.
Посторонние звуки – треск, гул или щелчки из-под капота при активации стеклоочистителя.
Неравномерная скорость работы – самопроизвольное изменение интенсивности движения щёток без регулировки.
Запах гари – характерное горение графита или перегрев обмоток при критическом износе.

Для точной диагностики требуется визуальный осмотр: изношенные щётки имеют длину менее 10-12 мм, рассыпающиеся края, глубокие выработки или трещины. Замена производится комплектом для восстановления надёжного контакта.

Проверка целостности зубьев червячной передачи

Откройте пластиковый кожух редуктора, открутив крепёжные саморезы или отогнув фиксаторы. Снимите защитную крышку, обеспечив доступ к червячной передаче. Очистите шестерни от старой смазки ветошью для визуального осмотра.

Прокрутите вал привода вручную, последовательно изучая профиль каждого зуба ведущей шестерни и ответных элементов червяка. Используйте фонарик для выявления микротрещин и сколов на рабочих поверхностях.

Критерии оценки состояния

Признаки неисправности зубчатого зацепления:

Сколы кромок более 30% глубины зуба
Визуально различимые радиальные трещины у основания зубьев
Деформация венца с нарушением геометрии профиля
Отсутствующие фрагменты зубьев (выкрашивание)

Проверьте люфт соединений:

Зафиксируйте выходной вал стеклоочистителя
Покачайте рычаг привода в продольном направлении
Допустимый зазор не должен превышать 0.8-1.2 мм

Повреждение	Решение
Единичные сколы без трещин	Зачистка надфилем + эксплуатация
Разрушение 2+ зубьев	Замена редуктора в сборе
Критический износ венца	Установка нового червячного узла

После диагностики нанесите консистентную смазку ШРУС-4 на зубья перед сборкой. Убедитесь в плавности хода передачи при ручном проворачивании вала перед установкой кожуха.

Закисание валов привода стеклоочистителей на ВАЗ-2107 возникает из-за коррозии, вызванной влагой, грязью или отсутствием смазки в узле. Это приводит к заеданию механизма и нарушению работы дворников.

Для диагностики проблемы необходимо последовательно проверить подвижность элементов привода. Отказ щеток перемещаться по полной траектории или их подклинивание – явные индикаторы возможного закисания.

Методы выявления закисания валов

1. Визуальный осмотр и ручная проверка:

Отсоедините тяги привода от мотор-редуктора, сняв защитный кожух под капотом.
Попытайтесь вручную покачать валы в местах их выхода из корпуса. Затрудненное вращение или полная неподвижность указывают на коррозию.
Осмотрите металлические поверхности валов: рыжий налет, грубые загрязнения или точечная ржавчина подтверждают закисание.

2. Контроль работы при снятых щетках:

Снимите щетки стеклоочистителя с рычагов.
Включите привод дворников и наблюдайте за движением рычагов. Несинхронный ход, рывки или остановка в определенных позициях – признаки заклинивания валов.
Проверьте усилие вращения валов ключом-трещоткой: повышенное сопротивление при проворачивании сигнализирует о проблеме.

Косвенные симптомы	Прямые действия для проверки
Щетки движутся рывками	Ручное проворачивание валов привода
Дворники останавливаются в одном положении	Визуальный осмотр на предмет коррозии
Гул мотора без движения щеток	Отсоединение тяг и тест работы мотора

Важно: при сильном закисании запрещено форсировать работу мотора – это повредит шестерни редуктора. Требуется демонтаж и очистка узла.

Симптомы сбоев в работе реле прерывистого режима

Неисправность реле прерывистого режима напрямую влияет на работу дворников в промежуточном положении переключателя. Первым признаком становится некорректная цикличность движения щёток или полное отсутствие реакции на команду водителя.

Реле отвечает за генерацию пауз между циклами очистки, поэтому его отказ нарушает базовый функционал системы. Проблемы проявляются как в полной потере прерывистого режима, так и в аномальном поведении щёток при его активации.

Типичные признаки неисправности

Отсутствие работы в прерывистом режиме: дворники функционируют на постоянных скоростях, но не реагируют на включение промежуточной позиции рычага.
Нерегулярные паузы: интервалы между движениями щёток хаотично меняются (слишком короткие/длинные) или полностью отсутствуют.
Залипание в крайних положениях: дворники останавливаются посередине стекла либо не возвращаются в исходную точку после цикла.
Работа только на одной скорости: регулировка частоты пауз вращением рукоятки не влияет на интервалы.
Самопроизвольная активация: дворники включаются в прерывистом режиме без команды водителя.

Важно: аналогичные симптомы могут вызывать неполадки переключателя или моторчика, но реле – наиболее вероятная причина при сохранении работы дворников на постоянных скоростях.

Правила замены фиксаторов пружинных держателей

Перед началом работ подготовьте новые фиксаторы, соответствующие модели ВАЗ-2107, и плоскую отвертку. Убедитесь, что автомобиль стоит на ровной поверхности, а рычаги стеклоочистителей опущены на стекло для предотвращения случайного срабатывания пружины.

Снимите защитные колпачки с фиксаторов, аккуратно поддев их отверткой. Не прикладывайте излишнее усилие во избежание повреждения пластиковых элементов или лакокрасочного покрытия кузова вокруг креплений.

Последовательность действий

Зафиксируйте металлический держатель дворника рукой, удерживая его в прижатом к стеклу положении.
Вставьте отвертку в технологический паз фиксатора и плавно проверните на 90°, освобождая зацеп пружины.
Сдвиньте освобожденный фиксатор вдоль оси крюка рычага и снимите его.
Установите новый фиксатор, совместив его паз с выступом крюка стеклоочистителя.
Поверните фиксатор отверткой в обратную сторону до характерного щелчка, подтверждающего блокировку.
Наденьте защитный колпачок до полной фиксации.

Контроль качества: После замены обоих фиксаторов проверьте надежность крепления дворников. Потяните каждый рычаг на себя – отсутствие люфта и самопроизвольного отсоединения свидетельствует о правильном монтаже. Игнорирование проверки может привести к отрыву дворника на скорости!

Ошибка	Последствие
Неполная фиксация фиксатора	Самопроизвольное отсоединение рычага
Повреждение колпачка при демонтаже	Коррозия металлических деталей держателя
Применение неоригинальных фиксаторов	Несовпадение размеров и потеря надежности крепления

Техника установки новых резиновых элементов щёток

Подготовьте новые резиновые элементы (ленточные вставки) соответствующей длины и ширины, совместимые с каркасом дворников ВАЗ-2107. Очистите металлический каркас щётки от грязи и остатков старой резины, особое внимание уделяя направляющим пазам и крючкам крепления.

Проверьте целостность пружины и подвижных шарниров каркаса – механизм должен свободно сгибаться и плотно прижимать резину к стеклу. При обнаружении деформаций или коррозии замените весь узел целиком.

Последовательность замены

Извлеките старую резиновую ленту: сожмите боковые усики фиксатора на одном конце каркаса и вытяните вставку через паз.
Продуйте направляющие каналы каркаса сжатым воздухом для удаления абразивных частиц.
Вставьте металлические держатели (пластины жёсткости) в пазы новой резиновой ленты, если они не установлены производителем.
Заведите один конец резины в крепёжный крючок каркаса до щелчка.
Постепенно протягивайте ленту через все направляющие, последовательно заводя её в каждый паз пальцами. Избегайте перекручивания.
Зафиксируйте противоположный конец, вдавив фиксатор в крючок до характерного защёлкивания.

Проверьте свободный ход резины в каркасе – она должна перемещаться без заеданий при ручном сдвигании. Важно: перед монтажом на автомобиль смочите стекло водой и протрите новой щёткой, удаляя защитную силиконовую смазку с резины.

Ошибка	Последствие	Профилактика
Перекос резины в пазах	Полосы на стекле, вибрация	Выравнивание ленты после каждого этапа протяжки
Неполная фиксация концов	Выпадение вставки при работе	Контрольный щелчок фиксаторов
Загрязнение направляющих	Подклинивание, неравномерный износ	Обязательная продувка каркаса

Установите щётку на кронштейн стеклоочистителя, убедившись в надёжной посадке замка. Не прикасайтесь к рабочей кромке резины руками – жировые следы ухудшают качество очистки. После монтажа включите дворники на 2-3 минуты для притирки поверхности.

Процедура регулировки угла парковки дворников

Регулировка угла парковки выполняется при неправильном положении щёток в состоянии покоя. Основная задача – добиться параллельности щёток относительно нижней кромки ветрового стекла с заходом на уплотнитель. Неверная установка приводит к снижению очищаемой площади и преждевременному износу.

Для работы потребуется ключ на 13, отвёртка с крестообразным шлицем и ветошь. Предварительно очистите зону крепления рычагов от грязи, а стекло – от пыли. Отключите питание бортовой сети, сняв клемму с аккумулятора, чтобы исключить случайный запуск двигателя стеклоочистителя.

Пошаговая инструкция

Откройте капот и снимите декоративный кожух с моторчика стеклоочистителя.
Ослабьте гайку крепления главного рычага (кривошипа) к валу моторчика ключом на 13.
Вращайте кривошип вручную, устанавливая дворники в требуемое положение парковки:
- Правый рычаг – параллельно нижнему уплотнителю с отступом 30-50 мм
- Левый рычаг – симметрично правому с одинаковым зазором
Зафиксируйте кривошип, затянув гайку моментом 10-12 Н∙м.
Подключите аккумулятор и проверьте работу дворников в разных режимах. Убедитесь, что щётки возвращаются в отрегулированное положение.

При корректировке учитывайте возможный люфт тяг и износ шарниров. Если после регулировки дворники "заезжают" на капот или не доходят до края стекла – повторите процедуру с более точной установкой кривошипа.

Нормативные требования к силе нажатия щёток

ГОСТ Р 41.39-99 и Правила ЕЭК ООН №39 устанавливают требования к силе прижима щёток стеклоочистителей. Для легковых автомобилей, включая ВАЗ-2107, нормативная сила нажатия должна обеспечивать стабильный контакт щётки с лобовым стеклом при всех режимах работы. Конкретные параметры регламентируются для гарантии эффективной очистки без избыточной нагрузки на привод.

Основным требованием является равномерность распределения усилия по всей длине щётки. Допустимая разница между силой нажатия у основания, в середине и на конце щётки не должна превышать 1 Н (Ньютон). Несоблюдение этого параметра приводит к образованию неочищенных зон, вибрации и ускоренному износу резиновых элементов.

Конкретные параметры для ВАЗ-2107

Оптимальный диапазон силы нажатия: 3,5–5,5 Н на каждую щётку.
Максимально допустимое отклонение по длине щётки: ≤ 1 Н между крайними точками.
Проверка: Замеры выполняются динамометром в трёх зонах – у крепления держателя, в центре и на свободном конце.

Параметр	Значение	Последствия нарушения
Слишком слабое нажатие (<3,5 Н)	Недостаточный контакт со стеклом	Остатки воды, грязи, снижение видимости
Слишком сильное нажатие (>5,5 Н)	Избыточная нагрузка на механизм	Перегрев двигателя, деформация рычагов, быстрый износ щёток

Важно: При замене щёток или рычагов необходимо проверить соответствие силы нажатия нормативам. Регулировка осуществляется изменением угла изгиба коромысла держателя или заменой пружин трапеции стеклоочистителя.

Критерии выбора производителей комплектующих

При подборе дворников для ВАЗ-2107 ключевое значение имеет выбор надежного производителя комплектующих. От этого напрямую зависят срок службы изделий, качество очистки стекла и безопасность вождения. Рынок предлагает как оригинальные компоненты от АвтоВАЗа, так и аналоги от сторонних брендов, различающиеся по характеристикам.

Чтобы избежать быстрого износа, скрипов или неэффективной работы, необходимо анализировать несколько параметров. Ориентироваться только на цену – распространенная ошибка, ведущая к частой замене элементов. Грамотная оценка производителя экономит средства в долгосрочной перспективе.

Ключевые аспекты при оценке брендов

Качество резиновой ленты: Устойчивость к морозу, УФ-излучению и окислению. Материал должен сохранять эластичность и не дубеть при -30°C.
Точность геометрии каркаса: Полное прилегание к стеклу по всей длине без «слепых» зон, особенно на изогнутых участках.
Надежность креплений: Совместимость с типом подвески ВАЗ-2107 (крючок J-hook), отсутствие люфтов и прочность замков.
Срок гарантии: Наличие официальных гарантийных обязательств (6-12 месяцев – показатель уверенности производителя).

Параметр	Оригинал (АвтоВАЗ)	Премиум-аналоги (Bosch, Valeo)	Бюджетные марки
Ресурс работы	6-8 месяцев	8-12 месяцев	2-4 месяца
Шумность	Средняя	Минимальная	Высокая (дребезг)
Цена за комплект	700-900 ₽	1000-1500 ₽	300-500 ₽

Рекомендации: Для сурового климата предпочтительны изделия с графитовым покрытием резины. Обязательно проверяйте маркировку упаковки – подделки часто копируют логотипы Bosch или SWF. Отзывы на автомобильных форумах по ВАЗ-классике помогают выявить скрытые недостатки конкретных марок.

Сравнение оригинальных и аналоговых запчастей

Оригинальные щетки стеклоочистителей для ВАЗ-2107 производятся по спецификациям завода-изготовителя, что гарантирует точное соответствие геометрии кронштейнов, усилию прижима и размерам каркаса. Они используют резиновые элементы с добавлением графита или силикона для плавного хода и устойчивости к температурным деформациям в диапазоне от -45°C до +80°C. Ресурс таких изделий обычно составляет 6-12 месяцев при корректной эксплуатации.

Аналоговые варианты представлены десятками брендов разного ценового сегмента: от бюджетных (например, «ПроАвто», «Трек») до премиальных (Bosch, HEYNER). Их ключевое отличие – вариативность материалов: дешевые модели часто используют простую резину без модификаторов, склонную к дублению на морозе или размягчению на жаре, в то время как качественные аналоги могут включать улучшенные композитные составы и антикоррозийные покрытия на металлических деталях.

Критерии выбора

Цена: Оригинал – 400-700 руб./комплект. Аналоги – от 150 руб. (эконом) до 600 руб. (премиум).
Ресурс: Оригинал – до 1 года. Качественные аналоги – 8-10 месяцев, дешевые – 3-4 месяца.
Шумность: Премиальные аналоги часто оснащаются антивибрационными вставками, снижающими гул при работе.

Параметр	Оригинал	Качественный аналог	Бюджетный аналог
Гарантия отсутствия биения	+	+/- (зависит от бренда)	-
Равномерность очистки	+	+	- (остаются полосы)
Адаптация к изгибу стекла	+	+	- (жесткий каркас)

Дешевые аналоги могут иметь упрощенную конструкцию креплений, приводящую к люфту на рычагах или самопроизвольному отсоединению при движении. Для зимней эксплуатации критично проверить наличие морозостойкого покрытия на адаптерах – его отсутствие у бюджетных вариантов вызывает примерзание или поломку пластика.

Почему нельзя перегружать систему дворников в снегопад

Интенсивное использование дворников при сильном снегопаде создает экстремальную нагрузку на электродвигатель привода. Снежная масса, особенно мокрый и тяжелый снег, оказывает значительное механическое сопротивление движению щеток по стеклу. Мотору требуется преодолевать это сопротивление, потребляя ток, многократно превышающий номинальный. Длительная работа в таком режиме вызывает критический перегрев обмоток двигателя.

Перегрев ведет к постепенному разрушению изоляции проводов внутри мотора. Это вызывает межвитковые замыкания, резко увеличивающие силу тока, что усугубляет нагрев. Результатом становится оплавление обмоток, спекание щеточного узла или полное выгорание электродвигателя. Повышенная нагрузка также резко увеличивает износ шестерен и кривошипно-шатунного механизма редуктора, приводя к их деформации или поломке зубьев.

Последствия перегрузки и меры предосторожности

Ключевые риски и способы их минимизации:

Отказ двигателя привода: Основная причина поломок – тепловое разрушение обмоток. Решение: Регулярно очищать стекло и щетки от налипшего снега вручную перед включением, давать мотору "отдых" (выключать на 1-2 минуты каждые 5-10 минут работы).
Повреждение механической передачи: Рычажный трапециевидный механизм (тяги, коромысла) и редуктор испытывают ударные нагрузки при старте щеток, зарывшихся в снег. Решение: Никогда не включать дворники, если щетки приморожены или завалены толстым слоем снега. Предварительно очистить зону их хода.
Обрыв предохранителя: Система защиты (предохранитель F7, 10А) может сгореть при пиковых токах, но часто не успевает предотвратить повреждение мотора. Решение: Замена перегоревшего предохранителя на номинал выше 10А недопустима – это прямой путь к возгоранию проводки.

Элемент системы	Риск при перегрузке	Критичность
Электродвигатель МЭ-252	Перегрев, межвитковое замыкание, оплавление обмоток	Высокая (требует замены)
Редуктор (червячная передача)	Износ/слом зубьев шестерни, деформация вала	Высокая (ремонт/замена)
Тяги и коромысла	Изгиб, разрыв пластиковых втулок, нарушение геометрии	Средняя (возможна правка/замена втулок)
Предохранитель F7 (10А)	Перегорание	Низкая (простая замена)

Техника очистки заледеневших щёток зимой

При обледенении резиновых элементов стеклоочистителей категорически запрещено использовать механические методы очистки (соскабливание ножом, скребком или руками). Это неизбежно повреждает структуру резины, образуя микротрещины, что приводит к ускоренному износу и снижению эффективности очистки.

Перед запуском дворников всегда удаляйте ледяную корку с лобового стекла во избежание перегрузки электродвигателя привода. Пренебрежение этим правилом может вызвать перегорание предохранителя или поломку червячной передачи механизма.

Безопасные методы разморозки

Прогрев салона: Включите печь на максимальный обдув лобового стекла. Тёплый воздух постепенно растопит лёд на щётках.
Специальные реагенты: Обработайте резиновые кромки автохимией (незамерзающей жидкостью для стёкол или изопропиловым спиртом). Избегайте составов с метанолом и ацетоном.
Ручной прогрев: Аккуратно разомните пальцами заледеневшие участки щёток через тканевую перчатку после частичного оттаивания.

Действие	Риски	Альтернатива
Обливание кипятком	Деформация резины, резкое охлаждение стекла	Тёплая вода (+40°C) с последней сушкой
Использование скребка	Надрезы рабочей кромки	Прогрев химией

Профилактические меры: На ночь приподнимайте держатели щёток от стекла или устанавливайте под них картонные прокладки. Регулярно очищайте щётки от грязи и обрабатывайте силиконовой смазкой для защиты резины от наледи.

Проверка герметичности уплотнителей приводных штанг

Уплотнители приводных штанг (сальники) предотвращают попадание влаги и пыли в механизм дворников через отверстия в кузове. Их износ или повреждение приводят к заеданию трапеции, коррозии валов и преждевременному выходу системы из строя. Регулярная диагностика особенно важна после зимы или при появлении следов подтекания жидкости в зоне моторного отсека возле стеклоочистителей.

Для проверки снимите пластиковый воздухозаборник под лобовым стеклом, обеспечив доступ к креплению трапеции. Тщательно очистите зону вокруг уплотнителей ветошью, удалив грязь и остатки старой смазки. Визуально оцените целостность резиновых элементов: трещины, расслоения, деформации или затвердевание указывают на необходимость замены.

Методы тестирования герметичности

Основные способы выявления неисправности:

Визуальный осмотр при работе: Включите дворники и наблюдайте за уплотнителями. Появление капель воды или смазки вокруг штанги в движении – явный признак разгерметизации.
Тест с водой: С помощью пульверизатора обильно нанесите воду на место установки сальников со стороны моторного отсека. Попадание жидкости внутрь салона или под облицовку свидетельствует о потере герметичности.
Контроль смазки: При замене/обслуживании трапеции нанесите небольшое количество смазки ШРУС (например, Litol-24) на вал под уплотнителем. Выдавливание состава наружу при циклической работе дворников подтверждает исправность сальника.

Важно: При обнаружении дефектов замените уплотнители парой (левый/правый), даже если поврежден один. Используйте только оригинальные запчасти (артикулы ВАЗ: 2107-5203090 и 2107-5203091) или качественные аналоги – неподходящие размеры приведут к повторной разгерметизации.

Список источников

Информационные материалы

Официальное руководство по эксплуатации ВАЗ-2107 (разделы об обслуживании электрооборудования)
Каталоги запасных частей ВАЗ-2107 с артикулами и схемами компонентов
Техническая документация заводов-изготовителей автокомпонентов (дворников)
Специализированные автомобильные форумы (обсуждения особенностей установки и подбора)
Пособия по ремонту автомобилей семейства "Классика" (главы о системе очистки стекла)
Видеоинструкции по замене и обслуживанию узлов стеклоочистителей
Сравнительные обзоры характеристик дворников от автомобильных изданий
