ЭБУ - что это и где расположено

Статья обновлена: 18.08.2025

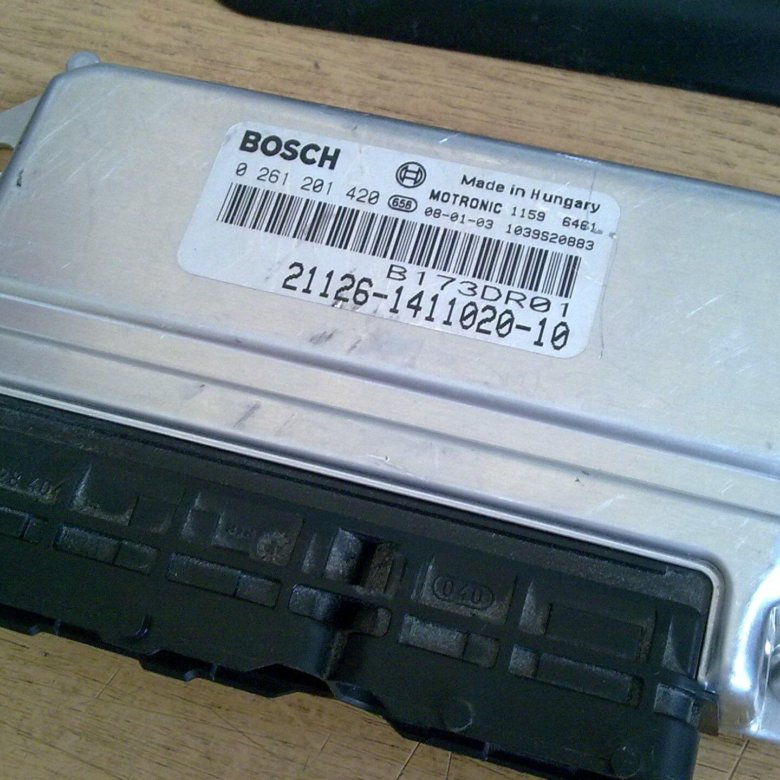

Электронный блок управления (ЭБУ) – миниатюрный компьютер, контролирующий работу двигателя и других систем автомобиля. Он непрерывно анализирует данные от датчиков и корректирует параметры работы силового агрегата.

Располагается ЭБУ обычно в подкапотном пространстве: за защитной панелью в моторном щите, возле аккумулятора или под лобовым стеклом. В некоторых моделях блок монтируют под передними сиденьями или в салонной консоли.

Расшифровка аббревиатуры: Электронный Блок Управления

ЭБУ расшифровывается как Электронный Блок Управления. Это мини-компьютер, отвечающий за мониторинг и регулировку работы систем автомобиля через специализированное программное обеспечение.

Устройство обрабатывает данные от датчиков (кислорода, температуры, положения коленвала и др.) и мгновенно корректирует параметры двигателя и вспомогательных систем для обеспечения оптимальной производительности, экономичности и экологичности.

Ключевые функции ЭБУ

Управление впрыском топлива и воздушно-топливной смесью
Регулировка угла опережения зажигания
Контроль системы рециркуляции выхлопных газов (EGR)
Адаптация параметров работы двигателя под стиль вождения
Диагностика неисправностей и сохранение кодов ошибок

Тип системы	Примеры управляемых компонентов
Двигатель	Форсунки, дроссельная заслонка, топливный насос
Трансмиссия	Переключение передач (в АКПП), сцепление
Кузов	Освещение, стеклоподъемники, климат-контроль

Принцип работы ЭБУ: от датчиков к исполнительным механизмам

Электронный блок управления функционирует по замкнутому алгоритму непрерывного цикла: сбор данных → анализ → команда → контроль результата. Он постоянно получает электрические сигналы от датчиков, установленных в ключевых узлах двигателя и трансмиссии. Каждый датчик преобразует физические параметры (температура, давление, положение, скорость) в цифровые или аналоговые сигналы, понятные микропроцессору ЭБУ.

Полученные данные обрабатываются программным обеспечением блока по заранее заданным алгоритмам (топливные карты, таблицы зажигания). Микропроцессор сопоставляет текущие показания с эталонными значениями, хранящимися в памяти, и вычисляет необходимые корректировки для оптимальной работы двигателя. На основе этих расчётов формируются управляющие сигналы.

Последовательность управления

Сбор информации: Датчики (ДМРВ, ДПКВ, лямбда-зонд, датчик температуры, датчик детонации) передают данные о режиме работы двигателя.
Обработка данных: Микропроцессор анализирует сигналы, учитывая заложенные калибровки и показания всех датчиков комплексно.
Формирование команд: ЭБУ определяет требуемые параметры (длительность впрыска топлива, угол опережения зажигания, положение РХХ).
Исполнение: Сигналы поступают на исполнительные устройства:
- Топливные форсунки
- Катушка(и) зажигания
- Клапан рециркуляции отработавших газов (EGR)
- Регулятор холостого хода (РХХ)
- Клапан адсорбера
Обратная связь: Датчики отслеживают изменения после выполнения команд, и цикл повторяется (до 100 раз в секунду).

Ключевой этап	Пример компонентов	Функция
Ввод данных	Датчик кислорода, ДПДЗ	Фиксация параметров
Обработка	Микропроцессор, ПЗУ	Сравнение с картами, расчёт
Вывод команд	Форсунки, дроссельная заслонка	Исполнение корректировок

Работа ЭБУ основана на реальном времени – задержки между получением сигнала и выдачей команды составляют миллисекунды. При несоответствии показателей (например, обеднённая смесь по данным лямбда-зонда) блок мгновенно увеличивает время открытия форсунок. Одновременно ведётся диагностика: при обнаружении ошибок ЭБУ активирует индикатор «Check Engine» и сохраняет код неисправности.

Какие системы автомобиля контролирует ЭБУ

Электронный блок управления служит центральным "мозгом" автомобиля, непрерывно обрабатывая данные от сотен датчиков и координируя работу ключевых систем. Его алгоритмы оптимизируют производительность, безопасность и экологические показатели в режиме реального времени.

Современные ЭБУ управляют комплексом взаимосвязанных систем, обеспечивая их слаженное функционирование. Основные контролируемые компоненты включают:

Двигатель: впрыск топлива, угол опережения зажигания, регулировка фаз ГРМ, управление дроссельной заслонкой (ETC)
Трансмиссию: переключение передач в АКПП, блокировка гидротрансформатора, адаптивные режимы работы
Тормозные системы: ABS (антиблокировка), EBD (распределение усилий), ESP (курсовая устойчивость)
Климат-контроль: поддержание заданной температуры, управление вентиляторами и заслонками
Рулевое управление: электроусилитель руля (EPS) с адаптацией к скорости движения
Системы безопасности: подушки безопасности (SRS), преднатяжители ремней, иммобилайзер
Осветительные приборы: автоматическое включение фар, адаптивный свет, коррекция угла наклона
Экологические системы: рециркуляция выхлопных газов (EGR), адсорбер паров топлива, каталитический нейтрализатор

Анатомия ЭБУ: микропроцессоры и микросхемы памяти

Сердцем электронного блока управления (ЭБУ) является микропроцессор – специализированная интегральная схема, выполняющая роль центрального вычислителя. Этот высокотехнологичный чип непрерывно обрабатывает десятки тысяч сигналов от датчиков двигателя (таких как ДПДЗ, ДМРВ, лямбда-зонд, датчик коленвала), рассчитывает оптимальные параметры работы систем (впрыск топлива, угол опережения зажигания, фазы ГРМ) и формирует управляющие команды для исполнительных устройств (форсунок, катушек зажигания, клапана рециркуляции). Работа процессора синхронизирована кварцевым генератором, обеспечивающим тактовую частоту в мегагерцах.

Для хранения программ и данных ЭБУ оснащается тремя ключевыми типами памяти: ПЗУ (ROM), ОЗУ (RAM) и ЭРПЗУ (EEPROM). Постоянное запоминающее устройство (ПЗУ) содержит неизменяемую прошивку – базовый алгоритм управления двигателем, разработанный производителем автомобиля. Оперативное запоминающее устройство (ОЗУ) используется для временного хранения текущих параметров (например, корректировок топливоподачи) и стирается при отключении питания. Электрически репрограммируемое ПЗУ (ЭРПЗУ) сохраняет адаптивные настройки (триммеры холостого хода, коды неисправностей), которые должны оставаться в памяти после остановки двигателя.

Ключевые компоненты и их взаимодействие

Микропроцессор взаимодействует с памятью через шину адреса и шину данных, управляемую контроллером памяти. Аналоговые сигналы от датчиков преобразуются в цифровую форму АЦП-модулем (аналого-цифровым преобразователем), а для управления мощными нагрузками (например, топливным насосом) задействуются силовые драйверы на полевых транзисторах. Теплоотводящий корпус ЭБУ и термопаста предотвращают перегрев микросхем при экстремальных температурах подкапотного пространства.

Тип памяти	Назначение	Особенности
ПЗУ (ROM)	Хранение прошивки ЭБУ	Не стирается при отключении питания
ОЗУ (RAM)	Буфер текущих расчетов	Требует постоянного питания
ЭРПЗУ (EEPROM)	Адаптивные параметры, коды ошибок	Допускает перезапись без демонтажа

Критическую роль играет стабилизатор напряжения, защищающий микросхемы от скачков бортовой сети. Для диагностики и перепрошивки используется интерфейсный разъем (например, OBD-II), подключенный к процессору через последовательную шину (CAN, LIN или K-line). Повреждение любого из этих компонентов – от трещины в печатной плате до деградации памяти – приводит к сбоям в работе двигателя или полному отказу ЭБУ.

Программное обеспечение ЭБУ: прошивка и её роль

Программное обеспечение (ПО) ЭБУ – это комплекс алгоритмов и данных, управляющих работой двигателя и других систем автомобиля. Оно хранится во внутренней памяти контроллера (чаще всего флеш-памяти) и определяет логику обработки сигналов с датчиков, формирования управляющих импульсов на исполнительные устройства, диагностики неисправностей и адаптации параметров под конкретные условия эксплуатации.

Прошивка (калибровочные данные) – это изменяемая часть ПО, содержащая настраиваемые параметры: топливные карты, углы опережения зажигания, таблицы корректировок для разных режимов работы (холодный пуск, прогрев, полная нагрузка), характеристики системы рециркуляции отработавших газов (EGR) и другие. Эти данные "калибруются" инженерами под конкретную модель двигателя, экологические нормы (Евро-4/5/6) и требования к характеристикам автомобиля.

Роль и функции прошивки

Оптимизация процессов: Регулирует состав топливно-воздушной смеси, момент зажигания/впрыска, давление турбины для баланса мощности, экономичности и экологичности.
Адаптация: Автоматически корректирует работу двигателя с учетом износа компонентов, качества топлива, климатических условий (температура, давление).
Обеспечение совместимости: Позволяет использовать один тип ЭБУ на разных модификациях двигателей путем замены прошивки.
Диагностика и защита: Содержит алгоритмы обнаружения сбоев датчиков или исполнительных механизмов, переводит двигатель в аварийный режим для предотвращения поломок.

Изменение прошивки (чип-тюнинг) – процесс перезаписи калибровочных данных для изменения характеристик двигателя. Может повышать мощность и крутящий момент, отключать системы (например, EGR или сажевый фильтр), оптимизировать расход топлива, но требует профессионального подхода во избежание повреждения агрегатов.

Основное расположение в машине: моторный отсек

ЭБУ чаще всего монтируется в подкапотном пространстве для обеспечения прямого доступа к датчикам двигателя и исполнительным механизмам. Это упрощает электропроводку и сокращает длину критически важных кабелей, что повышает помехоустойчивость системы.

Конкретное место установки варьируется в зависимости от марки и модели авто, но всегда выбирается с учетом защиты от экстремальных температур, вибраций и влаги. Производители размещают блок в зонах с естественным охлаждением и минимальным риском механических повреждений.

Типичные зоны крепления в моторном отсеке

За аккумуляторной батареей – на перегородке между салоном и двигателем
Под ветровым стеклом – в пластиковых нишах за щитком передка
На крыле – справа или слева за фарами
На блоке цилиндров – реже, из-за вибраций и перегрева

Преимущества размещения	Риски
Короткие пути сигнальных цепей	Воздействие температур до +120°C
Простота диагностики	Конденсат при перепадах влажности
Оперативное охлаждение набегающим воздухом	Загрязнение дорожной пылью/химреагентами

Для защиты корпус ЭБУ выполняется герметичным с термостойкими уплотнителями, а крепление осуществляется через демпфирующие прокладки. В отдельных моделях применяется выносное расположение за пределами отсека при использовании специализированных экранированных жгутов.

Типичные места крепления ЭБУ на двигателе

Электронный блок управления двигателем требует защиты от вибраций, перегрева и влаги, поэтому его размещают в максимально безопасных зонах. Производители выбирают места с относительно стабильными температурными условиями и минимальным прямым воздействием внешних факторов.

Конкретное расположение варьируется в зависимости от модели автомобиля и компоновки подкапотного пространства. Чаще всего ЭБУ крепится кронштейнами или болтами через технологические отверстия в корпусе к несущим элементам кузова или стационарным частям силового агрегата.

Распространенные варианты установки

Моторный щит (перегородка салона)
Наиболее частый вариант – закрепление на вертикальной перегородке между двигателем и салоном, часто под ветровым стеклом. Защищает от грязи и позволяет использовать естественное охлаждение.
Подкапотное пространство у крыла
Монтаж в нишах возле левого или правого лонжерона, иногда под пластиковыми накладками. Требует дополнительной защиты от влаги.
Пространство за аккумулятором
Используется свободная зона на площадке около АКБ. Обеспечивает удобный доступ к клеммам питания.
Над блоком предохранителей
Вертикальное крепление на специальной полке над или рядом с монтажным блоком. Распространено в европейских авто.
Под приборной панелью в салоне
Установка за бардачком, под центральной консолью или у педального узла. Гарантирует защиту от температурных перегрузок.

Вне зависимости от места, блок всегда располагается выше вероятной линии подтопления и вдали от вращающихся деталей. Крепеж выполняется резиновыми демпферами для снижения вибрационной нагрузки на электронные компоненты.

Расположение за корпусом воздушного фильтра

В некоторых моделях автомобилей, особенно азиатских производителей (Toyota, Honda, Nissan), ЭБУ двигателя часто крепится непосредственно за корпусом воздушного фильтра. Это место обеспечивает относительную защиту от прямого воздействия влаги и грязи, а также способствует естественному охлаждению блока за счет потока воздуха, всасываемого двигателем.

Корпус воздушного фильтра обычно расположен в моторном отсеке справа или слева, ближе к переднему бамперу. ЭБУ монтируется на его задней стенке с помощью кронштейнов или пластиковых фиксаторов, скрываясь за самой коробкой воздушного фильтра. Такой вариант установки упрощает доступ к блоку для диагностики или замены – достаточно демонтировать крепления корпуса фильтра.

Особенности расположения

Защита от перегрева: Постоянный поток воздуха через фильтр способствует пассивному охлаждению электронного блока.
Риски: При замене воздушного фильтра существует вероятность случайного повреждения разъемов или проводов ЭБУ.
Доступность: Требует снятия корпуса воздушного фильтра для полноценного доступа к блоку управления.

Преимущества	Недостатки
Защищенность от дорожной грязи	Ограниченное пространство для манипуляций
Удобство подключения диагностического оборудования	Риск заливания при протечке корпуса фильтра

Нахождение под капотом у брызговика

Многие автопроизводители размещают ЭБУ двигателя в подкапотном пространстве вблизи брызговика (крыла). Это обеспечивает относительную защиту от влаги и грязи, а также сокращает длину проводки к ключевым датчикам и исполнительным механизмам. Расположение часто выбирается из соображений компактности и удобства обслуживания.

Для доступа к блоку потребуется визуальный осмотр зоны за колесной аркой со стороны водителя или пассажира (в зависимости от марки). Часто ЭБУ скрыт за пластиковыми накладками или крепится на кронштейнах. Встречаются варианты установки как вертикально, так и горизонтально – точную ориентацию уточняйте в мануале конкретной модели.

Типичные признаки расположения у брызговика

Защитный кожух: Алюминиевый или пластиковый корпус прямоугольной формы с пучком проводов.
Соседство с компонентами: Близость к аккумулятору, блоку предохранителей или гидроблоку ABS.
Точки крепления: Наличие болтов/защелок на внутренней поверхности крыла или поперечине кузова.

Преимущества	Недостатки
Быстрый доступ для диагностики	Риск повреждения при ДТП в передней части
Хорошее охлаждение набегающим воздухом	Уязвимость к коррозии от дорожных реагентов

Перед демонтажем обязательно отсоединяйте минусовую клемму аккумулятора! Проверяйте целостность уплотнителей разъемов – их повреждение приводит к попаданию влаги и коротким замыканиям.

Альтернативное размещение: салон автомобиля

Некоторые автопроизводители размещают электронный блок управления (ЭБУ) в салоне автомобиля, а не в моторном отсеке. Такое решение применяется для защиты блока от экстремальных температур, вибраций, влаги и химических реагентов, характерных для подкапотного пространства.

Типичные зоны установки ЭБУ в салоне включают пространство под передними сиденьями, за центральной консолью или под приборной панелью со стороны водителя или пассажира. Иногда блок монтируется в ногах переднего пассажира, за бардачком или внутри торпедо.

Преимущества и особенности салонного размещения

Ключевые выгоды:

Защита от перегрева двигателя и горячих поверхностей
Снижение риска коррозии контактов от дорожных реагентов
Минимизация вибрационных нагрузок на электронные компоненты
Упрощение доступа для диагностики без поднятия капота

Недостатки преимущественно связаны со сложностью монтажа:

Требуется протяжка жгутов проводов через перегородку моторного отсека
Увеличенная длина проводки повышает риск помех в сигналах
Затруднён естественный теплоотвод (требуются дополнительные решения)

Типичное расположение	Примеры автомобилей
Под пассажирским сиденьем	Renault Logan, некоторые модели VW
За центральной консолью	Ряд японских SUV (Toyota RAV4)
В ногах переднего пассажира	Некоторые версии Peugeot 308

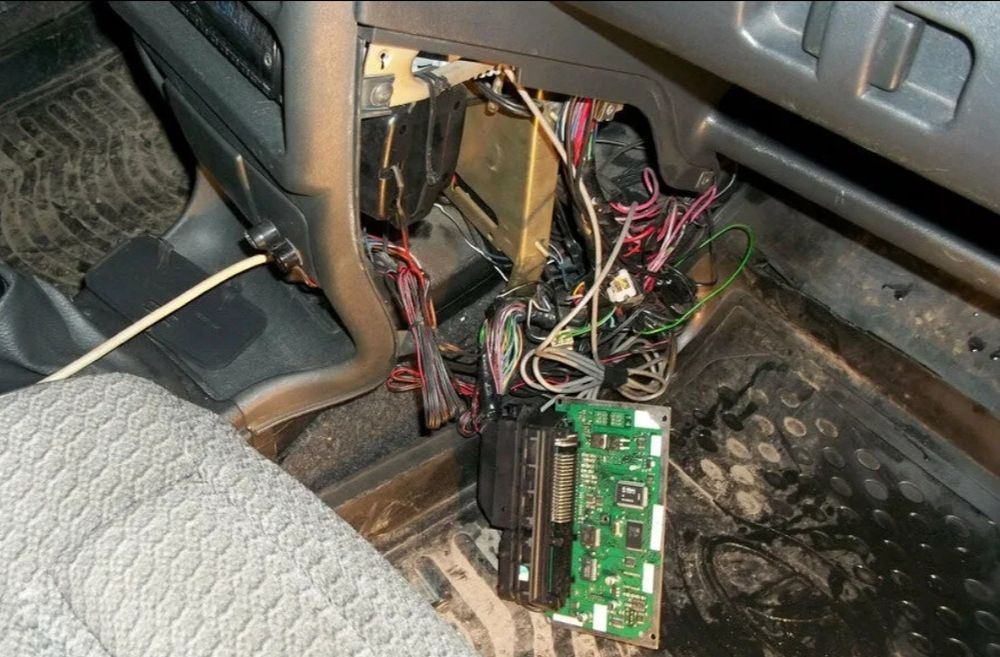

Поиск под передней панелью (торпедо)

Основная сложность при поиске ЭБУ в зоне торпедо связана с необходимостью демонтажа пластиковых накладок и декоративных элементов салона. Производители часто размещают блок в труднодоступных местах для защиты от влаги, вибраций и несанкционированного доступа. Перед началом работ обязательно отключите минусовую клемму аккумулятора.

Начните с осмотра пространства за перчаточным ящиком (бардачком) – это одно из самых распространённых мест. Снимите боковые накладки центральной консоли, открутив крепёжные винты или отщёлкнув клипсы. Проверьте участки возле педального узла или под рулевой колонкой, ориентируясь на пучки толстых проводов, идущих к блоку.

Ключевые зоны для проверки

За бардачком: снимите перчаточный ящик, открутив фиксаторы по бокам и вынув ограничитель открывания. Блок часто крепится на кронштейне за воздуховодами.
Под рулевой колонкой: демонтируйте нижнюю декоративную панель под рулём. ЭБУ может быть закреплён вертикально на монтажной пластине или скрыт за блоком предохранителей.
Центральная консоль: снимите боковины тоннеля (в районе ног переднего пассажира или водителя), отщелкнув клипсы. Ищите металлический корпус с радиатором.

При обнаружении блока обратите внимание на цвет разъёмов (обычно чёрный, серый или бежевый) и толщину жгутов (к ЭБУ подходит несколько десятков проводов). Не прилагайте излишних усилий при снятии разъёмов – используйте фиксатор замка на колодке. Убедитесь, что место установки защищено от прямого контакта с конденсатом и нагревательными элементами.

Расположение под ковриками водительского сиденья

В некоторых автомобилях, преимущественно азиатских производителей (Kia, Hyundai, Toyota), ЭБУ двигателя монтируется под передним ковриком водительского сиденья. Для доступа к блоку необходимо снять пластиковые крепления порога и отогнуть напольное покрытие вместе с ковриком.

Данное размещение защищает устройство от прямого контакта с дорожной грязью и уменьшает вибрационную нагрузку, но повышает риск повреждения при затоплении салона водой. Особое внимание требуется при химчистке салона или ремонте педального узла – случайное залитие жидкостью выведет блок из строя.

Особенности установки и риски

Плюсы: Защита от перегрева двигателя, снижение воздействия вибраций
Минусы: Уязвимость к влаге, сложность экстренного доступа

Типичные модели	Kia Rio (YB), Hyundai Solaris (RB), Toyota Camry (XV40)
Критичные риски	Короткое замыкание при протечке радиатора отопителя, коррозия контактов

При замене или диагностике блока в этом расположении обязательно отключайте аккумулятор. Попадание влаги на разъёмы во время демонтажа может вызвать окисление контактов и нарушения в работе системы впрыска топлива.

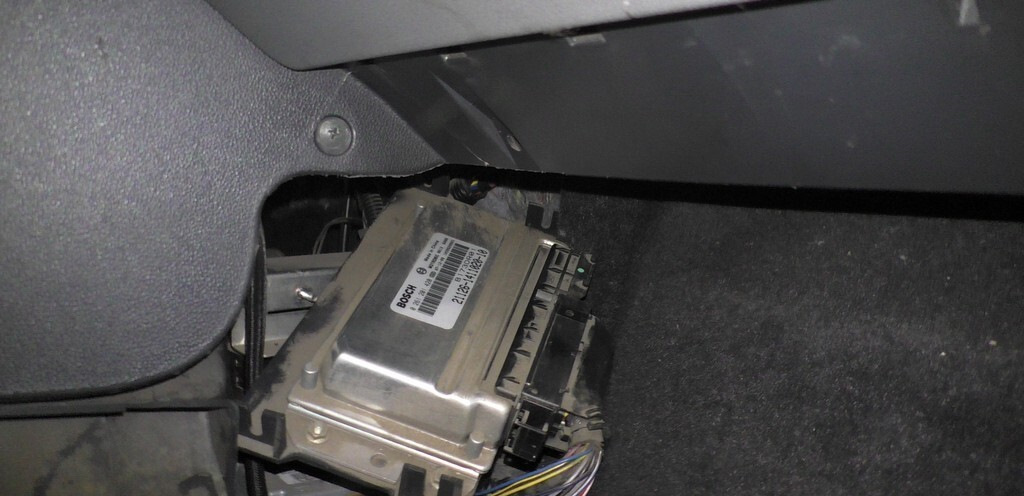

Нахождение ЭБУ за бардачком в пассажирской зоне

Во многих современных автомобилях, особенно европейских и азиатских марок, ЭБУ двигателя располагается в салоне за панелью бардачка. Такое размещение защищает блок от внешних воздействий: влаги, грязи, температурных перепадов под капотом и возможных механических повреждений при ДТП.

Для доступа к блоку необходимо открыть бардачок и полностью снять его. Обычно это требует отщёлкивания фиксаторов по бокам или выкручивания нескольких винтов. После демонтажа пластиковой ниши открывается металлическая перегородка моторного щита, на которой закреплён сам ЭБУ в защитном металлическом/пластиковом корпусе.

Особенности доступа и расположения

Тип крепления: Чаще фиксируется на кронштейне 2-4 болтами (размер TORX T20-T30 или 10-мм головка)
Разъёмы: К блоку подходят 1-3 пучка проводов с замковыми коннекторами (перед снятием обязательна деактивация АКБ!)
Распространённость: Характерно для Renault, Nissan, Hyundai, Kia, Volkswagen, Skoda, SEAT выпуска после ~2005 года

Преимущества размещения	Недостатки размещения
Защита от коррозии контактов	Сложность быстрой диагностики "в поле"
Стабильный температурный режим	Риск залития при засоре дренажа кондиционера
Уменьшение вибрационной нагрузки	Необходимость разбора панелей для ремонта

При демонтаже критически важно отключать аккумулятор за 15 минут до работ – остаточное напряжение может повредить микросхемы. Контакты разъёмов чистятся только спиртовыми составами без абразивов. Монтаж после ремонта требует проверки герметичности уплотнителей корпуса во избежание попадания конденсата.

Интегрированное размещение в блоке предохранителей

В современных автомобилях ЭБУ двигателя часто интегрируют непосредственно в монтажный блок предохранителей. Такая компоновка обеспечивает компактность и защиту от внешних воздействий. Блок предохранителей обычно располагается в подкапотном пространстве или салоне, что упрощает доступ для диагностики без разборки крупных узлов.

Прямое объединение с электрораспределительным модулем сокращает длину проводки, минимизируя риски повреждения кабелей и помех в сигналах. Корпус блока предохранителей дополнительно экранирует контроллер от влаги, вибраций и перепадов температур. При этом сохраняется возможность быстрого извлечения ЭБУ для замены или перепрошивки.

Преимущества интеграции

Упрощённое обслуживание: одновременный доступ к реле, предохранителям и диагностическому разъёму
Повышенная надёжность: минимизация контактных соединений в силовых цепях
Оптимизация пространства под капотом за счёт объединения компонентов

Расположение блока	Особенности доступа к ЭБУ
В подкапотном пространстве	Требуется снятие защитной крышки блока предохранителей
В салоне (под панелью)	Необходим демонтаж декоративных накладок или педальных узлов

ЭБУ на подлокотнике или центральной консоли

В отдельных моделях автомобилей электронный блок управления (ЭБУ) размещается не в моторном отсеке, а внутри салона – под центральной консолью или внутри подлокотника. Такое расположение характерно для некоторых европейских, американских и азиатских марок, где инженеры стремятся защитить критичные компоненты от агрессивных внешних воздействий.

Перенос ЭБУ в салон обеспечивает ему стабильный температурный режим, ограждает от влаги, дорожных реагентов и вибраций двигателя. Это повышает долговечность модуля, но усложняет доступ для самостоятельной диагностики или замены – требуется демонтаж обшивки или разбор консоли.

Особенности и примеры расположения

Ключевые преимущества салонного размещения:

Защита от перепадов температур и коррозии
Снижение риска механических повреждений при ДТП
Упрощение заводского монтажа электропроводки

Распространённые недостатки:

Необходимость снятия пластиковых панелей для доступа
Риск залития при протечке жидкостей в салоне
Сложности при установке дополнительного оборудования

Марка	Типичные модели	Точное расположение
Volkswagen	Passat B5, Golf IV	Под съёмной крышкой подлокотника
Opel	Astra G, Vectra C	За климат-контролем на центральной консоли
Ford	Focus II, Mondeo III	Под пепельницей у ручного тормоза

Руководство по эксплуатации автомобиля содержит подробную информацию о расположении всех основных компонентов, включая электронный блок управления (ЭБУ). Обращение к мануалу – первый и самый надежный способ поиска.

В зависимости от модели автомобиля, ЭБУ может быть установлен в разных местах. Производитель указывает точное местоположение блока в разделе, посвященном описанию систем управления двигателем или электрооборудованию.

Поиск ЭБУ с помощью руководства по эксплуатации

Пошаговая инструкция

Идентифицируйте раздел:
- Откройте оглавление или алфавитный указатель руководства
- Ищите термины: «ЭБУ», «Блок управления двигателем», «ECM», «PCM» или «Расположение компонентов»
Изучите схемы:
- В найденном разделе будут представлены графические схемы моторного отсека или салона
- ЭБУ обозначен специальным значком (например, квадрат с микросхемой) и подписью
Определите ориентиры:
- На схемах указаны соседние элементы: аккумулятор, блок предохранителей, стенка моторного щита
- Примеры маркировки: «За панелью приборов со стороны водителя», «Под капотом у левой стойки»

Тип размещения	Распространенные модели	Как отображается в мануале
В моторном отсеке	Renault Logan, LADA Vesta	Схема подкапотного пространства с координатной сеткой (например, «Зона B3»)
Под приборной панелью	Toyota Camry, Kia Rio	Чертеж салона со стрелкой к области педального узла
За бардачком	Hyundai Solaris, Volkswagen Polo	Фото-инструкция по демонтажу перчаточного ящика

Важные нюансы: В электронных версиях мануалов используйте поиск по ключевым словам «ECU location». Если блок скрыт кожухом, руководство содержит инструкцию по его безопасному снятию с указанием типа крепежа.

Визуальный осмотр: признаки корпуса ЭБУ

Корпус блока управления представляет собой металлический или пластиковый прямоугольный кожух с ребрами жесткости. Характерные габариты варьируются от компактных "книжек" (15x10x5 см) до крупных моноблоков (30x20x10 см). Поверхность всегда имеет маркировку производителя (например, Bosch, Siemens, Denso) и каталожный номер, нанесенный лазерной гравировкой или на стикере.

Типичными визуальными индикаторами служат массивные разъемы с 30-120 контактами, расположенные с одной или двух сторон. Кожух герметизирован резиновыми прокладками и часто оснащен технологическими отверстиями для крепления. На нижней части заметны литые "лапы" с резиновыми демпферами для фиксации в штатном месте.

Ключевые опознавательные признаки

Материал корпуса: Алюминиевый сплав (чаще) или ударопрочный пластик с металлической подложкой
Терморегуляция: Ребристая поверхность для теплоотвода (напоминает радиатор)
Разъемы: Колодки с цветной маркировкой проводов и фиксаторами-защелками
Крепеж: Отсутствие стандартных болтов - используются спецвинты Torx или треугольные головки

Внешние дефекты	Возможные причины
Оплавленные участки	Короткое замыкание или перегрев
Трещины на кожухе	Механическое повреждение или вибрация
Белый солевой налет	Коррозия от попадания электролита
Вздутие уплотнителей	Разгерметизация и проникновение влаги

При осмотре обращают внимание на аномалии крепления: следы несанкционированного вскрытия (сорванные пломбы, деформированные защелки) или установку в нештатное положение. Наличие посторонних меток (маркером или краской) часто указывает на предыдущий ремонт.

Проверка кабельных жгутов и разъёмов

Целостность проводки критична для корректной работы ЭБУ, так как повреждения жгутов или окисление контактов приводят к сбоям в передаче данных между блоком управления, датчиками и исполнительными механизмами. Обрывы, замыкания или нарушение изоляции проводов искажают сигналы, вызывая ошибки в памяти ЭБУ, некорректные показания приборов или полный отказ систем автомобиля.

Проверка начинается с визуального осмотра: ищут перетёртые участки кабелей, следы перегрева изоляции, трещины на разъёмах или признаки коррозии на контактах. Особое внимание уделяют зонам возле подвижных элементов (двери, рулевая колонка) и участкам, подверженным воздействию температур или агрессивных сред (под капотом, возле выхлопной системы). Обязательно проверяют фиксацию разъёмов в гнёздах ЭБУ и подключённых устройств.

Методы диагностики

Для точного выявления дефектов применяют:

Тестирование мультиметром:
- Прозвонка на обрыв цепи (режим омметра).
- Проверка сопротивления изоляции между соседними проводами (режим мегомметра).
- Замер напряжения и "просадки" при нагрузке на разъёмах.
Осциллограф: анализ формы сигналов в динамике для выявления помех.
Контакт-очиститель: удаление окислов и загрязнений со штекеров.

Типовые проблемы и решения:

Симптом	Возможная причина	Действие
Плавающие ошибки датчиков	Окисление контактов	Чистка разъёма, обработка токопроводящей смазкой
Отказ системы при вибрации	Недостаточная фиксация разъёма	Замена фиксатора, восстановление защёлки
Короткое замыкание	Нарушение изоляции, перетёртые провода	Замена участка жгута, термоусадка

Важно: Перед проверкой всегда отсоединяйте клемму АКБ и разъём ЭБУ. Используйте сервисные пины для безопасного прокалывания изоляции при замерах. После ремонта защитите жгут от повторных повреждений коробами или гофрой.

Электрические разъемы ЭБУ: количество и тип

Разъемы служат критически важным интерфейсом между электронным блоком управления и компонентами автомобиля. Они обеспечивают передачу сигналов датчиков, управляющих импульсов к исполнительным механизмам, питание и заземление. Надежность контактов напрямую влияет на корректность работы всех систем двигателя.

Конструктивно разъемы ЭБУ представляют собой пластиковые корпуса с металлическими клеммами, оснащенные фиксаторами от случайного отсоединения. Тип и количество разъемов варьируются в зависимости от модели блока, сложности управляемых систем и года выпуска авто. Для предотвращения ошибок подключения используются уникальные формы ключей.

Характеристики разъемов

Основные параметры разъемов включают:

Количество: от 1 (в простых системах) до 4 (в современных авто с CAN-шиной)
Тип контактов:
- Круглые штыревые (Molex, Deutsch)
- Плоские ножевые (TE Connectivity, Sumitomo)
Материал корпуса: термостойкий пластик (PBT, PPS) с резиновыми уплотнителями

Кол-во разъемов	Типовое применение	Кол-во контактов
1	Базовые ЭБУ ранних моделей	35-55
2	Среднеклассовые авто (2000-2010)	80-120
3-4	Современные системы (CAN/LIN, адаптивные функции)	150+

Цветовая маркировка облегчает идентификацию: основной разъем часто черный, дополнительный – серый/синий. Распространенные стандарты включают GT 150 (Bosch), JPT и JASO. При диагностике обязательна проверка окисления контактов и целостности фиксаторов.

Защитные кожухи и крышки корпуса ЭБУ

Защитные кожухи и крышки являются обязательными компонентами конструкции электронного блока управления. Их основная функция заключается в создании физического барьера между хрупкой электронной начинкой ЭБУ и агрессивными внешними факторами. Корпус напрямую влияет на долговечность и бесперебойность работы "мозгов" автомобиля в сложных условиях эксплуатации.

Материалы для изготовления корпусов подбираются с учетом требований к термостойкости, виброустойчивости и герметичности. Чаще всего применяются инженерные пластики, устойчивые к химическим реагентам и перепадам температур, или легкие алюминиевые сплавы, обеспечивающие эффективный теплоотвод. Конструктивно корпус состоит из основания (платформы) и съемной верхней крышки, плотно соединяемых между собой.

Ключевые особенности защиты корпуса

Герметичность: Резиновые уплотнители по контуру крышки и герметичные вводы для разъемов предотвращают попадание влаги, пыли и грязи внутрь корпуса.
Терморегуляция: Ребристые поверхности и теплопроводящие материалы (в металлических корпусах) способствуют отводу тепла от микросхем. В некоторых моделях предусмотрены каналы для принудительного обдува.
Электромагнитная защита: Металлизированное покрытие пластика или алюминиевый корпус экранируют электронные компоненты от внешних электромагнитных помех.
Механическая прочность: Корпус гасит вибрации двигателя и кузова, защищает плату от ударов и случайных повреждений при обслуживании.

Важно помнить, что нарушение целостности кожуха (трещины, поврежденные уплотнители, отсутствующие крепежные элементы) резко снижает уровень защиты ЭБУ. Это может привести к коррозии контактов, перегреву компонентов, сбоям в работе или полному выходу блока из строя. Регулярный визуальный контроль состояния корпуса и уплотнений во время ТО критически важен для профилактики отказов.

Предназначение резиновых уплотнителей

Основная задача резиновых уплотнителей в конструкции ЭБУ – создание надежного барьера против проникновения влаги, воды, пыли, грязи и прочих внешних загрязнителей внутрь корпуса блока управления. Они герметизируют стыки между корпусом и его крышкой, а также места ввода жгутов проводов, предотвращая короткие замыкания, коррозию элементов платы и выход электроники из строя.

Кроме защиты от внешней среды, уплотнители предохраняют внутренние компоненты ЭБУ от воздействия агрессивных жидкостей (масла, топливо, омыватели), а также частично гасят вибрации и механические воздействия, передающиеся от кузова автомобиля. Это критически важно для обеспечения стабильной работы чувствительной электроники в жестких условиях эксплуатации транспортного средства.

Ключевые функции уплотнителей

Герметизация корпуса: Предотвращение попадания воды, особенно при мойке автомобиля или движении в дождь/снег.
Защита от загрязнений: Блокировка проникновения пыли, грязи, песка, солей, способных вызвать замыкания или коррозию контактов.
Изоляция от химикатов: Создание барьера против паров топлива, масел, тормозной жидкости, реагентов.
Вибрационная защита: Демпфирование вибраций, снижающее риск повреждения пайки и микросхем.
Долговечность контактов: Предотвращение окисления контактных групп и разъемов внутри блока.

Материал уплотнителей (чаще всего используются специальные резины, силикон или EPDM-эластомеры) выбирается исходя из требований к температурной стойкости (от -40°C до +120°C и выше), эластичности, химической инертности и долговечности. Целостность и правильная установка этих уплотнителей являются обязательным условием надежной и долгой работы электронного "мозга" автомобиля.

Тип защиты	Что защищает	Последствия нарушения
Гидроизоляция	От воды, конденсата	Короткое замыкание, коррозия платы
Пылезащита	От пыли, грязи, песка	Нарушение контактов, перегрев
Хим. стойкость	От масел, топлива, реагентов	Разрушение материала, потеря эластичности
Вибрация	От механических воздействий	Отслоение компонентов, обрыв дорожек

Системы охлаждения ЭБУ: радиаторы и вентиляция

Электронный блок управления выделяет тепло при работе, особенно в условиях высоких нагрузок или жаркого климата. Перегрев ЭБУ может привести к сбоям программного обеспечения, "зависаниям" и даже физическим повреждениям компонентов на плате. Для предотвращения этого используются пассивные и активные методы охлаждения.

Пассивное охлаждение реализуется через металлический корпус блока (часто с ребрами или массивным основанием), который выступает как радиатор, рассеивающий тепло в окружающую среду. В некоторых моделях ЭБУ крепится непосредственно к металлическим частям кузова (например, крылу или перегородке моторного отсека), используя их как дополнительный теплоотвод.

Активные системы охлаждения

При интенсивных нагрузках или в герметичных корпусах применяются активные решения:

Вентиляционные каналы: Специальные воздуховоды направляют поток воздуха от вентилятора радиатора или салонного климата к месту установки ЭБУ.
Интегрированные вентиляторы: Миниатюрные вентиляторы, встроенные в корпус ЭБУ или его защитный кожух, принудительно прокачивают воздух через ребра охлаждения.
Жидкостное охлаждение (в высокопроизводительных авто): ЭБУ интегрируется в контур охлаждения двигателя через металлическую пластину с каналами для антифриза.

Распространенные места установки ЭБУ с учетом вентиляции:

Место установки	Тип охлаждения	Особенности
Под капотом (на крыле, возле аккумулятора)	Пассивное + обдув вентилятора радиатора	Риск воздействия влаги и грязи
Под лобовым стеклом (в нише салонного фильтра)	Пассивное + приток воздуха из салона	Защищено от прямого нагрева двигателя
Под сиденьем водителя/пассажира	Пассивное + конвекция воздуха салона	Требует свободного пространства вокруг корпуса
За приборной панелью	Активное (вентиляционные каналы)	Доступ осложнен, возможен перегрев от электроники

Эффективность охлаждения напрямую влияет на ресурс блока. Забитые вентиляционные отверстия, отказ мини-вентилятора или нарушение теплового контакта с радиатором – частые причины преждевременных отказов ЭБУ. Регулярная очистка зоны установки от листьев, пыли и грязи критически важна для сохранения работоспособности системы.

Типичные причины преждевременного выхода из строя

Электронный блок управления (ЭБУ) рассчитан на длительную эксплуатацию, но ряд факторов может спровоцировать его раннюю поломку. Наиболее уязвимыми компонентами являются силовые транзисторы, конденсаторы и печатные платы, чувствительные к внешним воздействиям.

Основные причины отказов связаны с нарушением условий работы или нештатными ситуациями в бортовой сети автомобиля. Профилактика требует контроля сопутствующих систем и избегания грубых ошибок при обслуживании.

Распространённые факторы поломок

Скачки напряжения – неисправный генератор, "прикуривание" при работающем двигателе, ошибки при подключении АКБ.
Короткое замыкание – повреждённая проводка датчиков/исполнительных механизмов (форсунок, катушек зажигания).
Перегрев – нарушение теплоотвода из-за загрязнения радиатора ЭБУ или поломки вентилятора.
Коррозия и влага – проникновение воды через разъёмы, трещины корпуса или при затоплении салона.
Механические повреждения – вибрации, удары, некорректный монтаж после ремонта.
Дефекты пайки/компонентов – "отвал" BGA-чипов, вздутие электролитических конденсаторов.

Внешние причины	Внутренние причины
Попытки "перепрошивки" кустарными методами	Естественное старение элементов (особенно конденсаторов)
Электромагнитные помехи от некачественного оборудования	Заводской брак микросхем

Влияние влаги и коррозии на работоспособность ЭБУ

Попадание влаги на плату ЭБУ вызывает короткие замыкания между токопроводящими дорожками и компонентами, что мгновенно нарушает логику работы микросхем. Конденсат или вода, проникая под корпус, провоцируют электрохимические реакции: окисление контактов, разъёма жгута проводов и паяных соединений. Это увеличивает сопротивление в цепях и искажает передаваемые сигналы.

Длительное воздействие сырости приводит к необратимой коррозии металлических элементов – разъедаются тонкоплёночные резисторы, отслаиваются контактные площадки, разрушаются выводы микропроцессоров. Особенно уязвимы ЭБУ, установленные в подкапотном пространстве или в зонах риска (например, под ковриками салона), где возможно скопление воды или постоянный контакт с влажным воздухом.

Ключевые последствия

Сбои передачи данных: Коррозия контактов разъёма вызывает прерывание связи с датчиками и исполнительными механизмами.
Нарушение питания: Окисление цепей питания ведёт к падению напряжения на критичных компонентах (например, процессоре).
Межслойная коррозия: Разрушение внутренних слоёв многослойной платы, незаметное визуально, но блокирующее работу.

Тип повреждения	Результат для ЭБУ
Замыкание дорожек	Выход из строя драйверов, сгорание микросхем
Окисление разъёмов	Самопроизвольный сброс параметров, ошибки связи
Коррозия пассивных компонентов	Искажение сигналов (например, с датчика кислорода)

Важно: Даже после просушки корродированные участки сохраняют высокое сопротивление. Эффект "плавающих неисправностей" (проявляющихся только при высокой влажности) – прямой признак начальной стадии коррозии. Герметичность корпуса и целостность уплотнителей – основная защита от подобных отказов.

Признаки перегрева ЭБУ при эксплуатации

Перегрев электронного блока управления – критическая неисправность, возникающая при нарушении температурного режима работы. Это состояние провоцируется внешними факторами (загрязнение радиатора, неисправность вентилятора) или внутренними проблемами (короткое замыкание в цепях, высокое сопротивление нагрузки).

Постоянная работа ЭБУ в условиях повышенных температур ведет к деградации паяных соединений, повреждению полупроводниковых элементов и необратимым изменениям в прошивке. Симптомы проявляются нестабильно, часто усиливаясь в жаркую погоду или при долгой работе двигателя под нагрузкой.

Характерные симптомы перегрева

Самопроизвольная перезагрузка двигателя – мотор глохнет во время движения, затем через несколько секунд/минут заводится снова
Беспорядочное включение контрольных ламп на приборной панели (Check Engine, ABS, ESP) без диагностических кодов ошибок
Появление "фантомных" неисправностей – ложные сигналы от датчиков, хаотичное срабатывание исполнительных механизмов
Отказ систем управления – пропадание реакции на педаль газа, неконтролируемые скачки оборотов, переход в аварийный режим
Зависание электроники – неработоспособность центрального замка, стеклоподъемников, приборной панели после остановки двигателя
Запах гари из области установки блока при экстремальном перегреве корпуса ЭБУ

Косвенные признаки	Прямые индикаторы
Плавающие холостые обороты	Физически горячий корпус ЭБУ при касании
Задержки реакции при разгоне	Искажение данных диагностики при прогреве
Сбои в работе АКПП	Расплавление пластиковых элементов блока

Последствия вибраций для микросхем

Вибрации вызывают механические напряжения в компонентах ЭБУ, особенно в паяных соединениях и корпусах микросхем. Постоянное колебание может приводить к микротрещинам в припое, что нарушает электрический контакт между чипом и печатной платой. Со временем это провоцирует прерывистые сбои или полный обрыв цепи.

Высокочастотные вибрации ускоряют усталость материалов, воздействуя на тонкие проводники внутри кристаллов микросхем и керамические корпуса BGA-компонентов. Особенно критично влияние на кварцевые резонаторы – даже незначительные отклонения в их геометрии нарушают синхронизацию тактовых импульсов, приводя к ошибкам обработки данных.

Ключевые риски и повреждения

Основные последствия включают:

Отслоение контактов: Разрушение шариков припоя (BGA) или выводов из-за циклических нагрузок
Обрыв дорожек: Трещины в проводящих слоях многослойных плат
Деградация соединений: Потеря контакта в разъемах и слотах

В автомобильных ЭБУ наиболее уязвимы элементы:

Компонент	Тип повреждения
BGA-чипы (процессор, память)	Отслоение шариков припоя
Кварцевые генераторы	Сдвиг резонансной частоты
Керамические конденсаторы	Трещины диэлектрика

Для снижения рисков производители используют демпфирующие крепления, компаундную заливку критичных узлов и конструктивное усиление плат. Однако при длительной эксплуатации в условиях тряски (например, в грузовом транспорте или внедорожниках) кумулятивный эффект неизбежно сокращает ресурс ЭБУ.

Грамотный доступ к ЭБУ для диагностики

Безопасный и корректный доступ к Электронному Блоку Управления (ЭБУ) является критически важным этапом диагностики неисправностей автомобиля. Неправильные действия могут привести к повреждению дорогостоящего модуля или сбоям в работе систем автомобиля. Для подключения к ЭБУ всегда требуется специализированное оборудование и соблюдение строгой последовательности действий.

Первым шагом является точное определение места расположения блока управления в конкретной модели автомобиля. Как правило, он находится в салоне (под панелью приборов, за перчаточным ящиком, под сиденьями) или в подкапотном пространстве (возле аккумулятора, на крыле, за блоком предохранителей). Точную информацию предоставляет сервисная документация производителя. Перед любыми манипуляциями необходимо обесточить систему, отсоединив клемму "минус" от аккумуляторной батареи.

Ключевые этапы подключения диагностического оборудования

После определения местоположения ЭБУ выполните следующие действия:

Идентифицируйте диагностический разъем (OBD-II, DLC): стандартный 16-контактный порт обычно расположен в зоне водителя (под рулевой колонкой, возле педального узла, в бардачке).
Убедитесь в соответствии сканера протоколам обмена данными вашего автомобиля (CAN, K-Line, J1850 и др.). Несовместимость приведет к ошибкам связи.
Аккуратно подсоедините разъем диагностического прибора к порту OBD-II до характерного щелчка. Избегайте перегибов кабеля.
Только после подключения сканера восстановите питание, подсоединив клемму аккумулятора. Включите зажигание в положение "ON" (без запуска двигателя), если этого требует процедура диагностики.
Запустите диагностическую программу на ПК или специализированном сканере и следуйте ее инструкциям для чтения ошибок, просмотра параметров в реальном времени или проведения тестов исполнительных механизмов.

Критические меры предосторожности при работе с ЭБУ:

Никогда не отсоединяйте/соединяйте разъемы ЭБУ при включенном зажигании или работающем двигателе.
Избегайте статического электричества – используйте антистатический браслет или касайтесь заземленных металлических частей кузова перед работой.
Запрещено "коротить" контакты разъемов проводами или металлическими предметами для "прозвонки".
При необходимости снятия ЭБУ с автомобиля отключите аккумулятор и дайте системе обесточиться 5-10 минут.
Не пытайтесь вскрывать корпус блока – это приведет к необратимым повреждениям и аннулирует гарантию.

Для успешной диагностики используйте только проверенное ПО и адаптеры. Самодельные или несертифицированные устройства могут выдать некорректные данные или вызвать программные сбои в ЭБУ. В сложных случаях или при подозрении на аппаратную неисправность блока обращайтесь в специализированные сервисные центры.

Особенности демонтажа без повреждений

Перед началом работ обесточьте автомобиль: снимите клемму с аккумулятора и подождите 10-15 минут для сброса остаточного напряжения. Убедитесь в наличии маркировочных меток на разъёмах и жгутах проводов – если их нет, сделайте пометки цветной изолентой или сфотографируйте оригинальное положение. Подготовьте антистатические инструменты (отвёртки с заземляющими ремнями, пластиковые пинцеты) и герметичные контейнеры для мелких крепежей.

Отключите все электрические разъёмы плавным вертикальным движением, удерживая фиксатор пальцем – не дёргайте за провода. При наличии болтов крепления используйте динамометрический ключ с предустановленным моментом затяжки (значения ищите в manual авто). Если блок зафиксирован хомутами, аккуратно подрежьте пластиковые стяжки ножницами с тупыми концами, избегая царапин на корпусе ЭБУ.

Критические ошибки при извлечении

Механическое воздействие на разъёмы – перекос при отключении ломает контактные ножки
Использование металлических щёток для очистки посадочного места от грязи
Перепутывание крепёжных элементов – болты разной длины могут повредить внутренние платы при неверной установке
Хранение демонтированного блока без антистатического пакета

При закисании крепёжных элементов обработайте резьбу WD-40 за 20 минут до откручивания. Для блоков, установленных в салоне под панелью, снимите облицовочные панели пластиковым скребком во избежание царапин. Если ЭБУ приклепен термопастой (часто в подкапотном размещении), аккуратно подденьте корпус монтажной лопаткой после откручивания болтов.

Тип крепления	Инструмент	Риск повреждения
Болты Torx	Биты T10-T30	Срыв шлицов
Пластиковые защёлки	Спецсъёмник клипс	Поломка фиксаторов
Кронштейны с амортизаторами	Головка на 8-10 мм	Деформация резиновых втулок

После демонтажа сразу закройте разъёмы заглушками от влаги и пыли. Не кладите блок на поверхности с вибрацией (капот, колесо) – микросхемы чувствительны к ударам. Для транспортировки используйте бокс с ячеистым наполнителем, сохраняя положение "разъёмами вверх".

Защита при замене: отключение аккумулятора

Отключение аккумулятора – обязательный этап перед любыми манипуляциями с ЭБУ. Это исключает риск короткого замыкания и подачи напряжения на разъемы блока при его демонтаже или установке. Даже незначительный перепад тока может повредить микроэлектронику контроллера.

Напряжение бортовой сети (12 В) сохраняется в конденсаторах ЭБУ несколько минут после снятия клеммы. Необходимо выждать 5–10 минут перед отсоединением разъемов блока, чтобы остаточный ток полностью рассеялся. Игнорирование этого правила ведет к выходу из строя процессора или памяти модуля.

Правильная последовательность действий

Выполняйте операции в строгом порядке:

Заглушите двигатель и извлеките ключ из замка зажигания.
Отсоедините отрицательную клемму (-) аккумулятора гаечным ключом.
Изолируйте клемму материалом, исключающим случайный контакт с АКБ.
Выждите 10 минут перед отключением разъемов ЭБУ.

При обратной установке блока:

Подключите разъемы к новому ЭБУ до соединения клемм АКБ.
Надежно закрепите контроллер на штатном месте.
Сначала присоедините положительную клемму (+), затем отрицательную (-).

Ошибка	Последствие
Работа при подключенном АКБ	Короткое замыкание, перегорание предохранителей
Отсутствие паузы после отключения	Повреждение ЦП ЭБУ остаточным током
Неправильный порядок подключения	Сбои в работе датчиков, ошибки адаптации

Категорически запрещённые действия при обслуживании

Нарушение правил обслуживания ЭБУ может привести к необратимым повреждениям электронных компонентов, сбоям в работе двигателя и дорогостоящему ремонту. Пренебрежение мерами предосторожности создаёт риски выхода из строя не только блока управления, но и связанных с ним систем автомобиля.

Строго избегайте следующих действий при любых манипуляциях с электронным блоком управления:

Отключение аккумулятора при работающем двигателе – вызывает опасные скачки напряжения
Подача внешнего напряжения на разъёмы ЭБУ при демонтированном блоке
Использование "контрольки" или тестеров с лампой накаливания для диагностики цепей
Применение паяльников без антистатической защиты при попытках ремонта платы
Вскрытие герметичного корпуса без специального оборудования и навыков
Чистка корпуса или разъёмов агрессивными химикатами, водой или паром
Подключение/отключение штекеров при включенном зажигании

Дополнительные ограничения

Действие	Последствие
Монтаж ЭБУ без фиксации клемм	Окисление контактов, вибрационные повреждения
Хранение демонтированного блока без антистатической упаковки	Пробой микросхем статическим электричеством
Принудительное "прожигание" контактов	Замыкание дорожек на плате

Все диагностические и монтажные работы должны проводиться при выключенном зажигании и отсоединённой клемме аккумулятора. Используйте только специализированное диагностическое оборудование, соответствующее спецификациям производителя.

Профессиональная диагностика при критических поломках

При критических поломках двигателя, трансмиссии или систем безопасности (например, полная потеря тяги, неуправляемая работа мотора, блокировка коробки передач) самостоятельная диагностика сканером OBD-II часто недостаточна. Базовые коды ошибок лишь указывают на симптом (обрыв цепи датчика, пропуски зажигания), но не раскрывают первопричину сложного сбоя.

Профессиональная диагностика на специализированном СТО предполагает комплексный подход: подключение к ЭБУ через мультимарочные диагностические системы (Launch, Bosch KTS, Autocom), способные считывать заводские параметры и выполнять активные тесты исполнительных механизмов. Мастер анализирует не только текущие ошибки, но и "замороженные" данные (Freeze Frame), графики сигналов датчиков в реальном времени и логи работы микропрограмм.

Ключевые этапы углубленной диагностики

Проверка целостности шин связи (CAN, LIN) осциллографом для выявления коротких замыканий, обрывов или помех, нарушающих обмен данными между блоками.
Стендовое тестирование ЭБУ при подозрении на внутреннюю неисправность: измерение опорных напряжений, диагностика цепей драйверов форсунок/зажигания, проверка пайки чипов на предмет "cold solder".
Сравнение показаний датчиков с эталонными значениями и физическими замерами (давление топлива, компрессия, сопротивление термоэлементов).

Особое внимание уделяется перепрошивкам ЭБУ и адаптациям. Неправильное обновление ПО или сброс самообучающихся параметров (например, после замены дросселя) вызывает нестабильную работу. В таких случаях требуется коррекция программного обеспечения дилерским оборудованием или калибровка узлов через диагностические процедуры.

Тип неисправности	Стандартная диагностика	Профессиональная диагностика
Двигатель глохнет на холостом ходу	Ошибка P0506 (низкие обороты ХХ)	Анализ адаптаций РХХ, тест герметичности впуска, проверка сигналов ДПКВ/ДПРВ на осциллографе
Потеря мощности (без ошибок)	Отсутствие кодов неисправностей	Сравнение фактического и запрошенного давления турбины, диагностика системы EGR, мониторинг корректировок топливоподачи

При невозможности оперативно определить неисправный модуль применяется метод подмены: установка заведомо исправного ЭБУ (с последующей адаптацией) для подтверждения или исключения его причастности к отказу. Это исключает дорогостоящую замену узла "наугад".

Список источников

Источники информации для статьи об ЭБУ автомобиля.

Перечень материалов для углубленного изучения темы.

Учебные пособия по автомобильной электронике и системам управления двигателем
Техническая документация производителей ЭБУ (Bosch, Delphi, Denso)
Руководства по ремонту и обслуживанию транспортных средств
Специализированные автомобильные форумы и профессиональные сообщества
Научные публикации по микропроцессорным системам управления
Официальные сайты автопроизводителей (технические разделы)
Энциклопедические статьи об автомобильной электронике
Видеоматериалы по диагностике и устройству ЭБУ
