Экскаватор ЕК-14 - особенности, технические параметры и модельный ряд
Статья обновлена: 18.08.2025

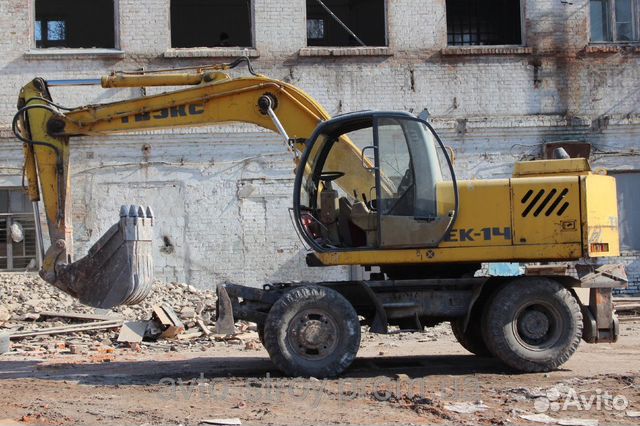

Экскаватор ЕК-14 представляет собой ключевую модель в линейке советской строительной техники, зарекомендовавшую себя в различных отраслях народного хозяйства.
Машина сочетает прочную конструкцию, высокую ремонтопригодность и универсальность, став основой для создания специализированных модификаций.
В статье детально рассмотрены базовые технические параметры экскаватора ЕК-14, его эксплуатационные возможности и основные варианты исполнения, разработанные для выполнения специфических задач.
Конструкция силовой установки: двигатель Cummins
Силовая установка экскаватора ЕК-14 базируется на дизельном двигателе Cummins, обеспечивающем высокую производительность и надёжность в тяжёлых эксплуатационных условиях. Данный мотор спроектирован с учётом специфики землеройной техники: устойчив к вибрациям, перепадам температур и длительным нагрузкам при работе гидравлического оборудования.
Конструктивно двигатель интегрирован в заднюю часть поворотной платформы экскаватора через систему амортизирующих опор, что минимизирует передачу вибраций на раму. Система крепления обеспечивает быстрый доступ для обслуживания ключевых узлов – топливной аппаратуры, воздушных фильтров и системы охлаждения. Особое внимание уделено компактности размещения агрегатов в ограниченном пространстве моторного отсека без ущерба для ремонтопригодности.
Ключевые компоненты и характеристики
Основные элементы силовой установки:
- Модель двигателя: Cummins QSB6.7 (для базовой версии ЕК-14) или QSL9 (для модификаций с увеличенной мощностью)
- Система впуска: Двухступенчатая воздушная фильтрация с индикатором загрязнения
- Топливная система: Common Rail с электронным управлением (обеспечивает точную дозировку топлива и снижение расхода)
- Охлаждение: Независимый жидкостный контур с вискомуфтой вентилятора (автоматическая регулировка интенсивности)
- Габаритная адаптация: Специально доработанная конструкция кожуха вентилятора и выхлопного коллектора для соответствия размерам платформы ЕК-14
Технические параметры двигателя в стандартной комплектации:
| Мощность (номинал/макс) | 129 кВт / 145 кВт (175 л.с. / 197 л.с.) |
| Крутящий момент | 820 Н·м при 1500 об/мин |
| Рабочий объём | 6.7 л (QSB6.7) |
| Экологический класс | Stage IIIA / Евро-3 |
Для северных модификаций (ЕК-14-С) двигатель оснащается:
- Предпусковым подогревателем Coolant Start 5 кВт
- Термоизолированным кожухом двигателя
- Усиленным стартером и аккумуляторами повышенной ёмкости
Максимальная глубина копания основной стрелой экскаватора ЕК-14
Максимальная глубина копания основной стрелой является ключевым параметром для оценки возможностей экскаватора при работе с котлованами и траншеями. У базовой модели ЕК-14 этот показатель достигает 4.8 метра при стандартной комплектации оборудования. Значение напрямую зависит от длины рабочей стрелы и конструкции ковша, используемого в конкретной модификации.
Глубина копания обеспечивается геометрией рабочего оборудования и вылетом стрелы относительно опорной поверхности. Для достижения максимального показателя требуется установка ковша с уменьшенным объемом (обычно 0.4-0.5 м³) и оптимальное позиционирование машины относительно разрабатываемого участка. Технические возможности гидравлической системы позволяют создавать необходимое усилие копания на всей глубине выработки.
Факторы, влияющие на глубину копания
- Модификация стрелы: Удлиненные версии стрелы (доступные в спецкомплектациях) увеличивают глубину до 5.6 метра
- Тип ковша: Узкие траншейные ковши обеспечивают больший заглубление по сравнению со стандартными
- Положение экскаватора: Работа на предварительно поднятом шасси увеличивает рабочий диапазон
| Конфигурация | Глубина копания (м) | Примечание |
|---|---|---|
| Базовая (стрела 4.5м) | 4.8 | С ковшом 0.5 м³ |
| С удлиненной стрелой | 5.6 | Ограничение по грузоподъемности |
| С траншейным ковшом | 5.1 | Ширина ковша 0.4м |
Рабочая масса и распределение нагрузки
Рабочая масса экскаватора ЕК-14 в стандартной комплектации составляет 13,8 тонн. Данный параметр включает вес базовой машины, противовеса, основного рабочего оборудования (обратная лопата), оператора, полной заправки топливом и гидравлической жидкости. Масса напрямую влияет на транспортные требования и устойчивость агрегата при выполнении операций.
Нагрузка распределяется на гусеничные тележки неравномерно для обеспечения оптимальной балансировки во время копания. При статическом положении без груза в ковше основное усилие приходится на заднюю часть платформы, где расположен силовой блок и противовес. Это предотвращает опрокидывание при работе с максимальным вылетом стрелы и обеспечивает стабильное сцепление с грунтом.
Детали распределения
| Зона нагрузки | Масса (тонн) | Доля (%) |
|---|---|---|
| Передняя часть (стрела, рукоять, ковш) | 5,2 | 38% |
| Задняя часть (двигатель, противовес, кабина) | 8,6 | 62% |
При работе распределение динамически меняется: в момент подъема груженого ковша до 70% нагрузки смещается на передние опорные катки. Гусеничное шасси шириной 600 мм снижает удельное давление на грунт до 0,045 МПа, что позволяет работать на слабонесущих поверхностях. Для модификаций с удлиненной стрелой (ЕК-14-40) устанавливаются дополнительные противовесы (+400 кг), корректирующие баланс.
Транспортные габариты для перевозки
Экскаватор ЕК-14 перевозится в частично разобранном состоянии для соблюдения дорожных норм. Основные узлы, требующие демонтажа: стрела, рукоять и ковш, которые транспортируются отдельно на той же платформе. Базовая машина устанавливается на низкорамный трал с соблюдением требований к распределению нагрузки по осям.
Габаритные параметры платформы с экскаватором в транспортном положении должны соответствовать ПДД РФ: ширина не более 2.55 м, высота до 4.0 м от уровня дороги. Общая длина автопоезда с тягачом и тралом не должна превышать 20 метров для стандартных перевозок без спецразрешений.
Параметры для основных модификаций
| Модель | Длина платформы с машиной (м) | Ширина (м) | Высота (м) | Масса (т) |
|---|---|---|---|---|
| ЕК-14-40 (базовая) | 7.8 | 2.5 | 3.4 | 13.7 |
| ЕК-14-60 (усиленная) | 8.2 | 2.55 | 3.5 | 15.2 |
| ЕК-14-20 (компакт) | 7.2 | 2.45 | 3.2 | 12.1 |
Ключевые требования:
- Обязательное использование страховочных растяжек для стрелы и противовеса
- Демонтаж гусеничных лент или фиксация на специальных салазках
- Заглубление ковша/рыхлителя в транспортное положение
При перевозке модификаций с удлинённой стрелой (от 6.5 м) требуется:
- Специальное разрешение ГИБДД
- Сигнальные знаки "Крупногабаритный груз"
- Сопровождение автомобилями прикрытия при ширине свыше 3.5 м
Стандартная емкость ковша для модели ЕК-14
Базовая комплектация экскаватора ЕК-14 предусматривает установку ковша прямой лопаты объемом 1,4 м³. Данная емкость считается оптимальной для выполнения основных землеройных работ в условиях средней плотности грунтов (категории I–IV). Конструкция ковша усилена износостойкой сталью в зоне режущей кромки и оснащена сменными зубьями для повышения ресурса.
Геометрические параметры стандартного ковша обеспечивают максимальное заполнение при сохранении устойчивости техники. Ширина режущей кромки составляет 1250 мм, что позволяет эффективно разрабатывать траншеи и котлованы. Для защиты от перегрузок гидросистемы в конструкции предусмотрен предохранительный клапан, ограничивающий усилие копания при встрече с препятствиями.
Ключевые особенности стандартного ковша
- Материал: высокопрочная сталь Hardox 450 толщиной 25 мм в зоне режущей кромки
- Замковый механизм: быстросъемная система с фиксацией типа "карабин"
- Дополнительное оснащение: защитные накладки на цилиндры, боковые резцы
| Параметр | Значение |
|---|---|
| Типоразмер по ГОСТ | Прямая лопата №10 |
| Максимальное усилие копания | 132 кН |
| Масса конструкции | 850 кг |
Тип ходовой части: гусеничное исполнение
Гусеничная платформа ЕК-14 обеспечивает повышенную проходимость на сложных грунтах: заболоченных участках, рыхлых почвах и неровных рельефах. Конструкция распределяет вес экскаватора на большую площадь, минимизируя удельное давление на поверхность.
Ходовая система включает сварную раму, две гусеничные тележки с ведущими и направляющими колесами, а также опорные катки с амортизацией. Гусеничные ленты оснащены стальными траками с грунтозацепами для надежного сцепления.
Ключевые параметры и адаптации
Базовые характеристики гусеничного шасси:
- Ширина гусениц: 600 мм (стандарт), 800 мм (уширенный вариант для болотистой местности)
- Удельное давление: 0,048-0,055 МПа в зависимости от модификации
- Клиренс: 400 мм под рамой
- Скорость передвижения: до 2,8 км/ч
Модификации для спецусловий включают усиленные тележки с дополнительными опорными катками для работы на каменистых грунтах и арктическое исполнение с морозостойкими материалами. Встречаются версии с гидростатическим приводом гусениц для плавного хода и точного позиционирования.
Дополнительное оборудование: гидромолот SG-140
Гидромолот SG-140 представляет собой высокоэффективное навесное оборудование, адаптированное для установки на экскаватор ЕК-14 вместо стандартного ковша. Его конструкция обеспечивает передачу ударной энергии непосредственно на рабочую поверхность через пику, преобразуя гидравлическую мощность базовой машины в импульсное разрушающее усилие.
Применяется SG-140 для выполнения сложных задач в строительстве, демонтаже и горнодобывающей отрасли: разрушение скальных пород, железобетонных конструкций, мерзлого грунта, а также вскрытие асфальтовых покрытий. Совместимость с гидравлической системой ЕК-14 позволяет быстро переоборудовать экскаватор без дополнительных доработок.
Ключевые технические параметры гидромолота
Рабочие характеристики SG-140 оптимизированы под возможности базовой модели экскаватора:
- Энергия удара: 1400-1600 Дж
- Частота ударов: 400-600 уд./мин
- Рабочее давление: 160-180 бар
- Расход масла: 90-120 л/мин
- Масса оборудования: 850 кг
- Рекомендуемый носитель: техника массой 12-18 тонн
Эксплуатационные преимущества включают систему защиты от холостых ударов, антивибрационный корпус и возможность регулировки мощности импульса в зависимости от твердости материала. Износостойкие компоненты (направляющие, поршневая группа) обеспечивают ресурс до 15 000 моточасов при своевременном обслуживании.
| Тип крепления | Быстросъемное соединение под рукоять ЕК-14 |
| Температурный диапазон | -25°C до +45°C |
| Рекомендуемые пики | Плоские, клиновидные, пирамидальные |
Важно! Для сохранения гарантии требуется установка фильтрации гидравлической жидкости тонкостью очистки не ниже 10 мкм и регулярная замена уплотнительных элементов.
Модификация ЕК-14-40: усиленная стрела
Конструкция стрелы ЕК-14-40 подверглась кардинальному усилению за счет применения высокопрочных стальных сплавов и изменения геометрии профиля. Основные силовые элементы выполнены из листовой стали толщиной 20-25 мм с дополнительными ребрами жесткости в зонах максимальной нагрузки. Крепление к поворотной платформе реализовано через массивные усиленные пальцы диаметром 85 мм.
Гидравлическая система оснащена двумя синхронизированными цилиндрами двойного действия Ø140 мм с увеличенным рабочим давлением (до 32 МПа). Введены дополнительные опорные ролики на гуське для равномерного распределения веса ковша и грунта. Защита от перегрузок обеспечивается датчиками давления в гидроцилиндрах и автоматическим ограничителем вылета.
Ключевые отличия и преимущества
Эксплуатационные характеристики:
- Грузоподъемность на максимальном вылете: +18% к базовой модели
- Допустимая масса сменного оборудования: до 4.2 т (против 3.5 т у ЕК-14)
- Ресурс стрелы до капитального ремонта: 12 000 моточасов
| Параметр | Базовая стрела | ЕК-14-40 |
| Материал коробчатых секций | Сталь Ст45 | Сталь 09Г2С |
| Толщина стенок | 12-18 мм | 20-25 мм |
| Диаметр цапф крепления | 70 мм | 85 мм |
| Запас прочности (коэфф.) | 1.8 | 2.3 |
Сфера применения: Разработка плотных глин, скальных грунтов IV категории, демонтаж железобетонных конструкций. Совместима с ковшами прямого и обратного действия объемом 1.8-2.5 м³, гидромолотами до 2.5 т. Ограничение: не рекомендована для заболоченных территорий из-за увеличенной массы стрелы на 1.7 тонн.
ЕК-14-60: удлиненная рукоять и характеристики
Модификация ЕК-14-60 оснащена удлиненной рукоятью, что существенно расширяет её эксплуатационные возможности по сравнению с базовой моделью ЕК-14. Эта конструктивная особенность позволяет эффективнее работать на объектах, требующих увеличенной глубины копания или доступа к удаленным участкам без перемещения машины.
Удлинение рукояти достигается за счет специальных вставок в конструкции стрелы и непосредственно рукояти, обеспечивая повышенную жесткость и устойчивость при работе с полной нагрузкой. Геометрия звеньев оптимизирована для сохранения управляемости и минимизации вибраций в процессе выемки грунта или выполнения других операций.
Ключевые технические параметры
| Характеристика | Значение |
|---|---|
| Длина рукояти | 6,0 м |
| Макс. глубина копания | 7,2 м |
| Макс. радиус копания | 9,8 м |
| Макс. высота выгрузки | 6,1 м |
| Номинальный объем ковша | 0,65-0,8 м³ |
| Рабочая масса | 21,5 т |
| Двигатель | Д-245 (ЯМЗ-236), 108-112 кВт |
Эксплуатационные преимущества: Удлиненная рукоять обеспечивает:
- Возможность разработки траншей и котлованов на большей глубине без перемещения экскаватора
- Улучшенный доступ к участкам за ограждениями или под конструкциями
- Снижение потребности в частых перестановках машины, что повышает общую производительность
- Эффективную работу на откосах и склонах за счет увеличенного выноса рабочего органа
Важно: При работе с удлиненной рукоятью требуется строго соблюдать допустимые нагрузки на элементы гидросистемы и конструкции во избежание перегрузок. Рекомендуется использовать ковши уменьшенного объема (<0,8 м³) для сохранения устойчивости и ресурса узлов.
Модель EK-14LC: удлиненный гусеничный модуль
Модификация EK-14LC оснащена удлиненным гусеничным модулем, обеспечивающим повышенную устойчивость при работе на рыхлых грунтах и склонах. Конструкция ходовой части включает усиленные тележки и дополнительные опорные катки, равномерно распределяющие вес машины. Увеличенная площадь контакта гусениц с поверхностью снижает удельное давление на грунт до 0,34 кг/см², что на 18% меньше базовой модели.
Габаритная длина гусеничного шасси увеличена до 4,2 м при сохранении стандартной колеи в 2,3 м. Такая компоновка позволяет сохранить маневренность при развороте (радиус 3,8 м) и обеспечивает плавность хода при перемещении по неровной местности. Дополнительные секции в траках изготовлены из износостойкой стали Hardox 450 с защитными грунтозацепами треугольного профиля.
Эксплуатационные преимущества
Ключевые особенности модификации:
- Повышенная проходимость на заболоченных участках и песчаных карьерах
- Возможность работы при уклоне до 25° без риска опрокидывания
- Снижение вибрации ковша на 40% при копании плотных грунтов
| Параметр | EK-14 | EK-14LC |
|---|---|---|
| Длина гусеничного модуля | 3.4 м | 4.2 м |
| Удельное давление на грунт | 0.41 кг/см² | 0.34 кг/см² |
| Максимальный угол работы | 18° | 25° |
Для комплектации LC-версии доступны ковши трех типов: профильный (0,52 м³), усиленный с зубьями-скальпелями (0,48 м³) и траншейный (0,35 м³). Гидравлическая система дополнена клапаном стабилизации, компенсирующим колебания при движении по пересеченной местности. Ресурс гусеничных цепей составляет 6 000 моточасов благодаря трехконтурной системе смазки.
Варианты с клиренсом для сложного рельефа
Экскаватор ЕК-14 в базовой комплектации обладает клиренсом, оптимальным для стандартных условий, однако для работы на пересеченной местности разработаны специализированные модификации. Они оснащаются усиленной ходовой частью и увеличенным дорожным просветом, что обеспечивает защиту узлов от повреждений при преодолении препятствий.
Конструктивные изменения включают модификацию рамных элементов, установку высокопрочных опор и адаптацию подвески. Это позволяет сохранять устойчивость на склонах до 30 градусов и минимизировать риск зацепления днищем за неровности грунта при перемещении по бездорожью.
Технические решения для повышенного клиренса
- Гусеничные тележки с регулируемым положением: Гидравлическая система корректировки высоты платформы относительно грунта (диапазон: 450–750 мм).
- Усиленные траки: Широкие (800 мм) гусеницы с усиленными грунтозацепами для уменьшения удельного давления до 0,35 кг/см².
- Защита критических узлов: Стальные экраны на гидрораспределителях, топливном баке и элементах трансмиссии.
| Модификация | Клиренс (мм) | Особенности |
|---|---|---|
| ЕК-14-600 | 600 | Укороченная база, укрупненные ролики ходовой части |
| ЕК-14-750 "Горный" | 750 | Шарнирно-сочлененная рама, противовес смещенной конструкции |
| ЕК-14-Тундра | 650 | Арктическое исполнение с обогревом гидросистемы |
Для моделей ЕК-14-750 "Горный" предусмотрена опция блокировки поперечного крена, компенсирующая до 15° отклонения от горизонта. Все версии сохраняют грузоподъемность базовой модели (14 тонн) и совместимы с навесным оборудованием – от рыхлителей до гидромолотов.
Усиленный противовес для тяжелых работ
Усиленный противовес на экскаваторе ЕК-14 обеспечивает повышенную устойчивость при работе с максимально допустимой нагрузкой или использовании тяжелого навесного оборудования. Он специально разработан для эксплуатации в сложных условиях: на пересеченной местности, при подъеме крупногабаритных объектов или разработке плотных грунтов. Данная модификация предотвращает риск опрокидывания техники, гарантируя безопасность оператора и сохранность конструкции машины.
Конструктивно противовес изготавливается из высокопрочного армированного бетона или чугуна с увеличенной массой – до 2,5 тонн против стандартных 1,8 тонн. Дополнительные ребра жесткости и усиленные крепления к раме распределяют динамические нагрузки при работе стрелы. Геометрия противовеса оптимизирована для сохранения маневренности экскаватора без увеличения габаритной ширины.
Ключевые преимущества:
- Увеличенный запас устойчивости на склонах до 10°
- Возможность использования ковшей вместимостью до 1,2 м³
- Снижение вибраций при работе гидромолота
- Совместимость с грейферным захватом и рыхлителем
Усиленный противовес входит в комплектацию модификаций ЕК-14-40 и ЕК-14-50. Для его установки требуется модернизация гидросистемы и усиление задней балки рамы. Регулярная диагностика крепежных узлов обязательна при эксплуатации в режиме повышенных нагрузок.
Максимальное усилие копания в стандартной комплектации
Максимальное усилие копания экскаватора ЕК-14 в базовой комплектации составляет 95 кН (килоньютонов). Этот параметр определяет способность машины преодолевать сопротивление грунтов высокой плотности при разработке траншей или котлованов.
Указанное значение достигается за счет оптимального соотношения мощности силовой установки (115 л.с.) и давления в гидравлической системе (28 МПа). Усилие реализуется через стандартное рабочее оборудование с ковшом вместимостью 0,65 м³ при номинальной глубине копания 4,8 метра.
| Параметр | Значение |
|---|---|
| Номинальное усилие | 95 кН |
| Глубина копания | 4,8 м |
| Рабочее давление гидросистемы | 28 МПа |
На показатель влияют три ключевых фактора:
- Жесткость конструкции стрелы и рукояти
- Диаметр гидроцилиндров привода
- Тип режущей кромки ковша (зубья или сплошной нож)
Скорость передвижения на рабочих передачах
Экскаватор ЕК-14 оснащается гидромеханической трансмиссией, обеспечивающей три рабочие передачи для перемещения по площадке. Максимальная скорость на первой передаче не превышает 2,5 км/ч, что оптимально для работы с груженым ковшом или преодоления сложного рельефа. Данный режим гарантирует высокое тяговое усилие и плавность хода при минимальном риске пробуксовки гусениц.
Вторая передача позволяет развивать скорость до 4,3 км/ч и применяется для холостого перемещения на средние дистанции по укатанным грунтам. Переключение на третью передачу (до 6,8 км/ч) рекомендовано только для перегонов по твердым покрытиям без нагрузки. Важно учитывать, что все модификации (включая ЕК-14-02 и ЕК-14-40) сохраняют идентичные параметры скоростных режимов, заявленные производителем.
Факторы, влияющие на скорость
- Уклон местности: Снижение скорости на 30% при работе под уклон >10°
- Тип грунта: Ограничение 1-2 передачи на рыхлых/влажных почвах
- Масса груза: Запрет использования 3 передачи с заполненным ковшом
| Передача | Скорость (км/ч) | Рекомендуемое применение |
|---|---|---|
| 1 | 0-2.5 | Копание, подъем груза, глинистые грунты |
| 2 | 2.5-4.3 | Транспортировка породы, песчаные грунты |
| 3 | 4.3-6.8 | Холостой перегон по асфальту/утрамбованным дорогам |
Важно! Переключение передач осуществляется только после полной остановки машины. Эксплуатация на несоответствующих грунту скоростях приводит к преждевременному износу гусеничного хода и гидросистемы. Паспортная скорость достигается исключительно при работе двигателя на номинальных 1800 об/мин.
Угол поворота платформы: 360 градусов
Полнороторная конструкция ЕК-14 обеспечивает непрерывный круговой обзор рабочей зоны без необходимости перестановки шасси. Это достигается за счёт комбинированного редукторно-шестерёнчатого механизма с центральной цапфой, передающей гидравлическую энергию и электрические сигналы между ходовой частью и поворотным устройством. Инженерное решение исключает ограничивающие кабельные петли или гидравлические шланги.
Система смазки открытого типа с принудительной подачей масла через форсунки гарантирует плавность вращения под нагрузкой. Датчики угла поворота интегрированы в зубчатый венец для синхронизации автоматических операций (например, возврата к траншее после выгрузки грунта). Ресурс опорно-поворотного устройства превышает 15 000 моточасов благодаря трёхрядным роликоподшипникам из легированной стали.
Эксплуатационные преимущества
- Выгрузка грунта в любом секторе без перемещения машины
- Сокращение цикла копания на 18-22% при работе в стеснённых условиях
- Стабильность на уклонах до 10° за счёт равномерного распределения центробежных сил
Технические ограничения: При максимальном вылете стрелы (9,8 м) с полным ковшом (1,4 м³) скорость поворота автоматически снижается до 3,5 об/мин для предотвращения опрокидывания. В модификации ЕК-14-02 с усиленной рамой этот параметр увеличен до 4,2 об/мин.
| Тип привода поворота | Аксиально-поршневой гидромотор + планетарный редуктор |
| Крутящий момент | 48 кН·м при давлении 28 МПа |
| Тормозная система | Дисковые гидрозамки с пружинным включением |
Гидравлическая система: давление и производительность насосов
Гидравлическая система ЕК-14 оснащена аксиально-поршневыми насосами регулируемой производительности, обеспечивающими питание всех рабочих органов. Рабочее давление в контурах достигает 32 МПа (320 бар), что гарантирует высокое усилие копания и стабильную работу гидромоторов хода, поворота и привода стрелы.
Производительность основного насосного агрегата составляет 250 л/мин при номинальных оборотах дизеля. Система использует раздельно-агрегатную схему с двумя независимыми насосами: первый обслуживает привод рабочего оборудования, второй – ходовую часть и поворотную платформу. Регулировка потока осуществляется пропорциональными клапанами с электронным управлением.
Ключевые параметры насосной системы
| Параметр | Значение | Модификации |
|---|---|---|
| Рабочее давление (номинал/пик) | 280/320 бар | ЕК-14-40: 300/350 бар |
| Суммарная производительность | 250 л/мин | ЕК-14-45: 280 л/мин |
| Тип насосов | Аксиально-поршневые | ЕК-14D: шестерённые + поршневые |
Конструктивные особенности модификаций:
- ЕК-14-40: усиленные насосы с повышенным давлением для скальных грунтов
- ЕК-14-45:
- Дополнительный 35 л/мин насос для навесного оборудования
- Гидроаккумулятор для стабилизации давления
- ЕК-14D: комбинированная система с отдельным шестерённым насосом для управления
Расход топлива при средних нагрузках
Экскаватор ЕК-14 при эксплуатации в режиме средних нагрузок демонстрирует расход топлива в диапазоне 10-12 литров в час. Этот показатель актуален для базовой модели с дизельным двигателем мощностью 90 л.с. при работе с грунтами средней плотности и стандартным ковшом.
Фактический расход зависит от технического состояния оборудования, квалификации оператора и внешних условий. Регулярное обслуживание системы подачи топлива и фильтров снижает потребление на 5-7%.
Факторы влияния на расход
- Тип грунта: Песок увеличивает расход на 8-10% по сравнению с суглинком
- Сезонность: Зимняя эксплуатация требует +10-15% топлива на прогрев
- Высота над уровнем моря: Работа в высокогорье снижает КПД двигателя
| Модификация | Двигатель | Средний расход (л/ч) |
|---|---|---|
| ЕК-14-00 | ЯМЗ-236 (90 л.с.) | 11.0-12.5 |
| ЕК-14-05 | Cummins B3.9 (110 л.с.) | 9.8-11.2 |
| ЕК-14-20 | Д-245 (95 л.с.) | 10.5-12.0 |
Оптимизировать расход позволяет использование режима ECO на новых модификациях и правильный подбор навесного оборудования. Перегруз ковша свыше номинала повышает потребление топлива на 18-22%.
Модели с шасси для работы на асфальте (пластины LST)
Для эксплуатации на твердых покрытиях (асфальт, бетон, брусчатка) предлагаются модификации ЕК-14 с гусеничными шасси, оснащенными съемными резинотканевыми пластинами LST. Эти накладки предотвращают повреждение дорожного полотна за счет распределения ударной нагрузки и исключения прямого контакта металлических траков гусениц с поверхностью.
Пластины крепятся болтами к стандартным звеньям гусениц через монтажные отверстия, обеспечивая быструю установку и демонтаж. Их конструкция включает стальные армирующие вставки для защиты от перетирания и противоскользящий рельеф, сохраняющий маневренность техники на мокрых или обледенелых участках.
Ключевые особенности модификаций
Основные модели с опцией LST:
- ЕК-14-40 LST – базовая версия с пластинами для шины гусеницы 500 мм
- ЕК-14-60 LST – усиленная модификация для шины 600 мм (повышенная нагрузка)
- ЕК-14-40К LST – компактный вариант с укороченным шасси
Преимущества использования пластин:
- Снижение удельного давления на покрытие до 0,45 кгс/см²
- Уменьшение вибрации при движении на 25-30%
- Защита гусениц от абразивного износа
- Сокращение шума при транспортировке
| Параметр | Значение |
|---|---|
| Материал пластины | Многослойная резина + стальной корд |
| Ресурс (пробег) | До 2000 моточасов |
| Макс. скорость с LST | 5.5 км/ч (ограничение) |
| Температурный диапазон | -40°C до +50°C |
Важно: Установка LST требует периодической проверки натяжения гусениц и контроля целостности крепежных элементов. При работе на грунте пластины демонтируются для сохранения проходимости.
Высота выгрузки ковша в максимальном положении
Данный параметр определяет максимальную вертикальную дистанцию от уровня стоянки экскаватора до режущей кромки ковша при полностью поднятой стреле. Для базовой модели ЕК-14 высота выгрузки составляет 5,1 метра, что обеспечивает эффективную работу с самосвалами и бункерными устройствами средней грузоподъемности.
Значение может варьироваться в зависимости от модификации рабочего оборудования. При установке удлиненной стрелы или комбинации "обратная лопата" высота увеличивается до 5,8 метра, тогда как в конфигурации "прямая лопата" показатель снижается до 4,7 метра из-за особенностей кинематической схемы.
Факторы влияния на параметр
- Длина стрелы: Удлиненные варианты (до 7,5 м) повышают выгрузную высоту
- Тип навесного оборудования: Показатели для ковша отличаются от значений для гидромолота
- Угол поворота платформы: Максимум достигается при перпендикулярном положении ковша относительно оси техники
| Модификация | Высота выгрузки (м) |
|---|---|
| Стандартная стрела | 5,1 |
| Удлиненная стрела | 5,8 |
| Прямая лопата | 4,7 |
| С гидроножницами | 6,2 |
Важно! Замер производится при номинальном давлении в гидросистеме 32 МПа и выдвинутых опорах. Превышение указанных значений приводит к снижению устойчивости и риску опрокидывания.
Радиус работы при максимальном вылете стрелы
Радиус работы при максимальном вылете стрелы определяет предельную зону разработки грунта для экскаватора ЕК-14. Этот параметр напрямую влияет на эффективность выполнения работ на удаленных участках без перемещения машины, особенно при рытье траншей или котлованов с одной стоянки.
Для базовой модели ЕК-14 стандартный радиус при полном вылете стрелы составляет 7,5 метров. Значение может варьироваться у модификаций в зависимости от установленной стрелы и типа рабочего оборудования (прямая/обратная лопата). Точный замер выполняется от оси вращения платформы до режущей кромки ковша.
Характеристики для модификаций
| Модификация | Макс. радиус (м) | Особенности |
|---|---|---|
| ЕК-14-40 | 8,0 | Удлиненная стрела |
| ЕК-14-60 | 8,5 | Усиленная стрела + удлинитель рукояти |
| ЕК-14-Гидроспец | 7,2 | Спецкомплектация для демонтажа |
Ключевые факторы, влияющие на эффективность работы при максимальном радиусе:
- Грузоподъемность: снижается на 40-60% при полном вылете
- Тип грунта: рыхлые породы позволяют использовать предельный радиус
- Угол поворота платформы: оптимальное позиционирование увеличивает зону обработки
Требования к обслуживанию моточасов
Соблюдение регламента технического обслуживания (ТО) по наработке моточасов критически важно для поддержания работоспособности, надежности и продления ресурса экскаватора ЕК-14. Пренебрежение интервалами ТО ведет к ускоренному износу узлов, повышению риска внезапных отказов и значительному росту затрат на ремонт.
Производитель устанавливает четкие периодичности обслуживания в зависимости от количества отработанных моточасов. Эти интервалы дифференцированы по типам операций и охватывают все ключевые системы экскаватора: силовую установку, гидравлику, ходовую часть, трансмиссию и систему управления.
Основные интервалы и виды работ
Типовой регламент ТО для ЕК-14 включает следующие обязательные операции:
- Ежесменное (каждые 8-10 моточасов):
- Контроль уровня и визуальный осмотр моторного масла, охлаждающей жидкости, гидравлического масла.
- Проверка давления в шинах (для колесных модификаций).
- Осмотр на наличие утечек топлива, масла, гидравлической жидкости.
- Очистка радиаторов (основного и гидравлики) от грязи и мусора.
- Первое ТО (50-100 моточасов): Замена моторного масла и масляного фильтра двигателя (после обкатки).
- Регулярное ТО (250 моточасов):
- Замена масла в двигателе, масляного, топливного и воздушного фильтров.
- Проверка и регулировка натяжения гусениц (для гусеничных модификаций).
- Смазка всех шарниров и подшипников согласно карте смазки.
- ТО 1 (500 моточасов): Замена фильтров гидравлической системы (всасывающий, напорный, сливной).
- ТО 2 (1000 моточасов):
- Полная замена гидравлического масла и всех фильтров гидросистемы.
- Контроль состояния и зазоров тормозных лент/дисков.
- Диагностика параметров работы двигателя и гидронасосов.
- Сезонное обслуживание: Замена сезонных жидкостей (антифриз, топливо, масла) перед зимним/летним периодом эксплуатации.
Ключевые аспекты при выполнении ТО:
- Использование только рекомендованных марок масел, смазок и технических жидкостей, указанных в руководстве по эксплуатации ЕК-14.
- Применение оригинальных фильтров или фильтров-аналогов, гарантирующих соответствие требованиям по тонкости фильтрации и пропускной способности.
- Точное соблюдение моментов затяжки резьбовых соединений при замене фильтров и сливных пробок.
- Обязательная промывка гидросистемы при полной замене гидравлического масла.
- Фиксация всех выполненных работ в журнале учета моточасов и ТО экскаватора.
Строгое следование регламенту обслуживания по моточасам минимизирует простои ЕК-14, обеспечивает его стабильную производительность и максимальный срок службы.
Теплоизолированные кабины Arctic Special
Кабины Arctic Special разработаны для эксплуатации экскаватора ЕК-14 в экстремальных климатических условиях Крайнего Севера, Сибири и арктических регионов. Они обеспечивают защиту оператора от температур до -60°C, гарантируя комфорт и безопасность при длительной работе в условиях критических морозов.
Конструкция включает усиленную термоизоляцию стен, потолка и пола из многослойных материалов с низкой теплопроводностью. Герметичные уплотнения дверей и окон предотвращают потери тепла, а специальные системы вентиляции исключают обледенение стекол и элементов управления.
Технические решения и преимущества
- Двойное остекление с электрообогревом стекол и терморазрывными рамками, исключающее запотевание и наледь.
- Автономная система отопления с дизельным предпусковым подогревателем и дополнительными керамическими нагревателями мощностью 5 кВт.
- Тепловые завесы на входе для сохранения температуры при открытии двери.
- Морозостойкие материалы: рукоятки управления с подогревом, устойчивые к холоду полимеры обивки сиденья.
Дополнительно кабины оснащаются усиленной звукоизоляцией (снижение шума до 65 дБ) и резервными источниками питания для систем обогрева. Модификация совместима со всеми исполнениями ЕК-14-серии, включая гусеничные и колесные версии.
Модификации Quick Coupler для смены навесного
Быстросъемные устройства (Quick Coupler) для экскаватора ЕК-14 обеспечивают оперативную замену рабочего оборудования без ручной фиксации пальцев. Основные варианты включают гидравлические, механические и полуавтоматические системы, адаптированные под массу и геометрию ковшей, гидроножниц, рыхлителей и другого навесного оборудования.
Ключевые различия между модификациями заключаются в способе сцепки, грузоподъемности, совместимости с гидросистемой экскаватора и требованиях к обслуживанию. Производители предлагают как универсальные решения, так и специализированные версии для сложных условий эксплуатации.
Распространенные модификации
Для ЕК-14 доступны следующие типы сцепных устройств:
- Гидравлический QC-H – Полностью автоматизированная смена оборудования с кабины оператора. Оснащен двойной системой безопасности (механический фиксатор + гидрозамок).
- Механический QC-M – Ручное переключение с помощью рычагов. Требует выхода оператора из кабины, но отличается простотой конструкции и надежностью.
- Полуавтоматический QC-P – Комбинированный вариант: гидравлическая фиксация дополняется ручным контролем положения замка.
| Модификация | Макс. нагрузка (т) | Вес (кг) | Особенности |
|---|---|---|---|
| QC-H45 | 4.5 | 420 | Встроенный датчик блокировки, защита от самопроизвольного раскрытия |
| QC-M40 | 4.0 | 380 | Усиленные шарниры, ремонтопригодность в полевых условиях |
| QC-P42 | 4.2 | 400 | Совместимость с мультипроцессорами, система визуальной индикации замка |
Важные аспекты выбора: При установке быстросъемника необходимо учитывать остаточную грузоподъемность стрелы, параметры гидронасоса и тип системы управления. Для безопасной работы обязательна регулярная проверка износа фиксирующих элементов и тестирование блокировочных механизмов перед началом смены.
Дополнительные гидролинии для оборудования
Экскаватор ЕК-14 оснащается стандартным комплектом гидравлических линий для работы основного оборудования, однако предусмотрена возможность установки дополнительных гидролиний. Эти линии обеспечивают подключение и функционирование широкого спектра навесного оборудования, расширяя эксплуатационные возможности машины.
Дополнительные гидравлические магистрали выводятся к стреле или рукояти экскаватора через быстросъемные соединители типа ISO 16028 (Flat Face). Это позволяет оперативно менять гидрофицированные приспособления без слива рабочей жидкости и потери давления в системе.
Ключевые характеристики
Основные параметры дополнительных гидролиний:
- Количество: До 4 независимых линий (2 напорных, 2 сливных)
- Рабочее давление: До 350 бар
- Пропускная способность: До 120 л/мин на линию
- Тип управления: Электрогидравлическое через джойстики в кабине
Варианты подключаемого оборудования:
- Гидромолоты различной мощности
- Ротационные захваты и мультипроцессоры
- Грейферы для сортировки материалов
- Планировочные и уплотняющие плиты
- Буровые установки
Для управления дополнительными функциями в кабине устанавливаются:
- Дополнительные секции в распределителе
- Электромагнитные клапаны с пропорциональным регулированием
- Пульты управления на подлокотниках оператора
| Тип линии | Назначение | Макс. нагрузка |
|---|---|---|
| Напорная HS | Подача жидкости к оборудованию | 350 бар |
| Сливная LS | Возврат жидкости в бак | 40 бар |
| Пилотная | Управление клапанами навески | 40 бар |
Монтаж дополнительных гидролиний выполняется на заводе-изготовителе или сертифицированных сервисных центрах с обязательной опрессовкой системы. Для защиты магистралей применяются армированные шланги в стальной оплетке и противоударные кожухи в зонах повышенного риска.
Спецверсии с повышенной защитой узлов (Marshruty)
Линейка "Marshruty" представляет собой специализированные модификации экскаватора ЕК-14, разработанные для эксплуатации в условиях повышенного абразивного износа и ударных нагрузок. Основной акцент в этих версиях сделан на усиление критически важных узлов и систем, подверженных интенсивному воздействию при работе с твердыми горными породами, строительным ломом или в карьерных условиях.
Конструктивные изменения включают установку армированных стальных листов на ключевых элементах стрелы и рукояти, защитных кожухов на гидравлических цилиндрах и шлангах высокого давления. Дополнительно применяются усиленные ковши с износостойкой наплавкой режущей кромки и бортов, а также модифицированные опорные катки и поддерживающие ролики гусеничного хода с увеличенным ресурсом.
Ключевые особенности Marshruty
- Защита гидросистемы: Стальные экраны на цилиндрах стрелы/рукояти и шлангах
- Усиление металлоконструкций: Дополнительные накладки в зонах максимальных нагрузок (шарниры, ковочные узлы)
- Спецоснастка: Ковши с закаленными зубьями и наплавкой Hardox 450/500
- Модернизированная ходовая часть: Катки с двойным уплотнением, увеличенный диаметр пальцев гусениц
| Уязвимый узел | Решение в Marshruty |
| Цилиндры стрелы | Съемные противоударные щитки |
| Шарниры рукояти | Утолщенные втулки, смазочные каналы увеличенного сечения |
| Гидрораспределители | Дополнительные фильтры тонкой очистки |
| Рама поворота | Ребра жесткости в зоне крепления стрелы |
Эксплуатационные преимущества данных модификаций проявляются в снижении простоев на ремонт на 25-30% и увеличении межсервисных интервалов при работе в экстремальных условиях. Технические решения серии Marshruty адаптированы под конкретные типы задач – существуют варианты для разработки мерзлых грунтов, демонтажа конструкций и горных работ с индивидуальными пакетами защиты.
Ограничения по работе с грунтами IV категории
Экскаватор ЕК-14 при разработке грунтов IV категории (тяжёлые глины, сланцеватые породы, мерзлые грунты без каменистых включений) сталкивается с существенным снижением производительности. Плотная структура таких материалов требует повышенных усилий резания, что приводит к максимальной нагрузке на гидросистему и силовой блок машины.
Длительная эксплуатация в этих условиях без учёта регламентных ограничений провоцирует ускоренный износ зубьев ковша, деформацию режущей кромки, перегрев гидравлического масла и повышенную нагрузку на узлы ходовой части. Особое внимание требуется при работе с влажными глинистыми грунтами из-за эффекта налипания.
Ключевые эксплуатационные ограничения
- Объём ковша: Не более 0.65 м³ для базовой модели, с обязательным использованием усиленных зубьев и защитных накладок
- Глубина копания: Сокращение на 15-20% от паспортной (макс. 5.2 м вместо 6.5 м) для снижения нагрузки на стрелу
- Продолжительность цикла: Увеличение времени цикла на 25-30% для предотвращения перегрева гидравлики
- Режим двигателя: Работа исключительно в номинальном режиме (1750 об/мин) с запретом форсирования
| Параметр | Норма для III категории | Ограничение для IV категории |
| Производительность | 110 м³/час | 65-75 м³/час |
| Усилие копания | 130 кН | Макс. 150 кН (кратковременно) |
| Допустимая продолжительность | 100% рабочей смены | Не более 4 часов в смену |
Категорически запрещается разработка грунтов IV категории при наличии каменистых включений диаметром свыше 300 мм. Для таких условий требуется модификация ЕК-14-02 с усиленной стрелой и адаптированным рабочим оборудованием. Обязателен мониторинг давления в гидросистеме – превышение 32 МПа требует немедленного прекращения работ.
Система автоматического выравнивания ковша EPC
Система EPC (Electronic Pitch Control) обеспечивает постоянное поддержание заданного угла наклона ковша экскаватора ЕК-14 независимо от положения стрелы или рукояти. Принцип работы основан на непрерывном отслеживании углов наклона элементов рабочего оборудования с помощью датчиков инерциального типа, установленных на стреле, рукояти и ковше.
Электронный блок управления EPC в реальном времени обрабатывает данные о пространственной ориентации и автоматически корректирует положение гидроцилиндров ковша через пропорциональные гидравлические клапаны. Это исключает необходимость ручной подстройки оператором при выполнении цикличных операций копания или планировки.
Ключевые преимущества и особенности
- Повышение точности работ: Поддержание ±2° от заданного угла при работе на сложном рельефе
- Режимы функционирования:
- Автоматическая стабилизация угла копания
- Фиксация дна траншеи при обратной засыпке
- Формирование ровных откосов с заданным уклоном
- Адаптация к нагрузкам: Компенсация смещения ковша при встрече с твердыми включениями грунта
| Технический параметр | Значение |
| Диапазон рабочих углов | от -45° до +60° относительно горизонта |
| Время реакции системы | < 0.3 сек |
| Защита от перегрузок | Автоматическое отключение при давлении > 320 бар |
Важно: Система интегрирована с основным гидравлическим контуром экскаватора и не требует отдельного источника питания. Калибровка выполняется автоматически при запуске двигателя через встроенный гироскоп.
Шумовые характеристики и соответствие нормам
Экскаватор ЕК-14 оснащен дизельным двигателем и гидравлической системой, генерирующими шум в процессе эксплуатации. Основными источниками являются силовая установка, выхлопная система, насосы высокого давления и взаимодействие рабочего оборудования с грунтом. Производитель реализовал инженерные решения для минимизации акустического воздействия, включая виброизоляцию узлов и конструктивные особенности выхлопного тракта.
Замеры проводятся на расстоянии 7 метров от работающей машины в соответствии с ГОСТ Р ИСО 6395-2010. Эксплуатационный уровень внешнего шума не превышает 85 дБ(А) при номинальной мощности двигателя. Внутри кабины оператора за счет усиленной звукоизоляции и шумопоглощающих материалов обеспечены показатели до 72 дБ(А), что соответствует требованиям СанПиН 2.2.4.3359-16 к рабочим местам.
Нормативное соответствие и особенности
Машина сертифицирована по следующим стандартам:
- ГОСТ 12.1.003-2014 (безопасность при шумовом воздействии)
- ГОСТ Р 56996-2016 (экологические требования к строительной технике)
- Евро Стандарт Stage IIIA для двигателя (по уровню шума и эмиссии)
В модификациях для городских условий (ЕК-14-С) дополнительно применяются:
- Глушители резонансного типа с поглотителями
- Демпфирующие кожухи на гидронасосах
- Усиленные уплотнения кабины
При плановом ТО обязательна проверка креплений глушителя и целостности звукоизоляционных панелей – несоблюдение регламента ведет к превышению нормативов на 5-8 дБ(А).
Климатическое исполнение для тропиков
Экскаватор ЕК-14 в тропическом исполнении (обозначается индексом "Т" или "ТВ" в маркировке) адаптирован для эксплуатации в условиях повышенной влажности (до 100% при +25°C), экстремально высоких температур (до +45°C) и агрессивной биологической среды. Конструктивные изменения охватывают ключевые узлы для предотвращения коррозии, перегрева и повреждений микроорганизмами.
Особое внимание уделено защите электрооборудования: все компоненты герметизированы, применяются изоляционные материалы с повышенной тропикостойкостью. Двигатель оснащается усиленной системой охлаждения с увеличенным радиатором и вентилятором высокой производительности, а топливная система комплектуется сепараторами-отстойниками для конденсата и фильтрами тонкой очистки топлива.
Основные технические отличия тропической модификации
- Антикоррозийная защита: Нанесение спецпокрытий (цинкование, грунты ХС) на раму, кабину, ковш. Широкое использование нержавеющих сталей и алюминиевых сплавов.
- Усиленная вентиляция: Дополнительные вентиляционные клапаны в кабине оператора и отсеках оборудования для предотвращения образования конденсата.
- Биозащита: Пропитка неметаллических элементов (проводка, уплотнители, шланги) фунгицидными составами против плесени и грибка.
- Фильтрация: Двухступенчатые воздушные фильтры с инерционной предварительной очисткой и бумажными элементами повышенной пылеёмкости.
| Узел | Стандартное исполнение | Тропическое исполнение (Т/ТВ) |
| Система охлаждения | Радиатор стандартной площади | Усиленный радиатор + вентилятор с реверсом для самоочистки |
| Электроразъёмы | Пластик, стандартное уплотнение | Влагозащищённые разъёмы IP67 с силиконовыми герметиками |
| Гидравлика | Базовые фильтры | Дополнительные осушительные фильтры в гидробаке |
Эксплуатация требует строгого соблюдения регламента: сокращение межсервисных интервалов (особенно для фильтров и масел), применение только влагостойких смазок (типа Литол-24Т) и обязательная просушка техники после работы в условиях ливней. Резинотехнические изделия заменяются на варианты из термостойкой резины, устойчивой к ультрафиолету.
Диагностическая система CAN-bus мониторинга
CAN-bus (Controller Area Network) на экскаваторе ЕК-14 выполняет роль центральной нервной системы, объединяя электронные блоки управления двигателем, гидравликой, трансмиссией и рабочим оборудованием в единую цифровую сеть. Эта шина обеспечивает двусторонний обмен данными между компонентами в режиме реального времени, позволяя системам корректно взаимодействовать и оперативно реагировать на команды оператора.
Диагностика через CAN-bus предоставляет детальную информацию о текущем состоянии машины: параметры работы двигателя (обороты, температура, давление масла), показатели гидросистемы (давление в контурах, уровень жидкости), данные о нагрузке на узлы, ошибках и аварийных событиях. Все сигналы передаются по единому протоколу, что исключает необходимость подключения к каждому датчику отдельно и значительно ускоряет поиск неисправностей.
Функциональные возможности системы
- Непрерывный мониторинг параметров: Считывание данных со всех датчиков с частотой до 1000 раз в секунду
- Автоматическая диагностика: Распознавание кодов ошибок (DTC) с указанием критичности (от предупреждений до аварийных остановок)
- Визуализация данных: Отображение параметров на цветном дисплее в кабине оператора в виде графиков и цифровых индикаторов
- Архивация данных: Сохранение истории работы и аварийных событий во внутренней памяти для последующего анализа
| Преимущество | Практическое применение |
| Централизованный контроль | Диагностика всех систем через один порт OBD-II в кабине |
| Прогнозирование отказов | Анализ тенденций изменения параметров для планирования ТО |
| Удалённый доступ | Передача данных телематики на сервер диспетчеризации |
Для работы с системой сервисные инженеры используют специализированные сканеры (напр. ET-9 или DiagLink), подключаемые к диагностическому разъёму. ПО преобразует "сырые" данные CAN-шины в читаемые параметры: отображает фактический расход топлива за смену, ресурс фильтров, износ навесного оборудования. При модернизации экскаватора (например, установке ЕК-14-40 с двигателем Stage V) протокол CAN-bus позволяет интегрировать новые модули без изменения топологии сети.
Версии Stage IIIA/Tier 3 по выбросам
Стандарты Stage IIIA (Европа) и Tier 3 (США) представляют собой ключевой этап в ужесточении экологических требований к двигателям внедорожной техники, введенный примерно в 2006-2007 годах. Эти нормы направлены на значительное сокращение выбросов вредных веществ: оксидов азота (NOx) и твердых частиц (PM) по сравнению с предыдущим уровнем Tier 2/Stage II.
Для соответствия этим стандартам экскаваторы ЕК-14 оснащались специально разработанными или доработанными дизельными двигателями. Это потребовало внедрения современных систем топливоподачи (часто Common Rail) и эффективных методов рециркуляции отработавших газов (EGR) для управления температурой сгорания и снижения образования NOx. Интеграция таких систем стала обязательной для данных модификаций.
Ключевые особенности двигателей Stage IIIA/Tier 3 на ЕК-14
Основные изменения в силовых установках экскаваторов ЕК-14, адаптированных под стандарты Tier 3/Stage IIIA, включают:
- Применение систем топливоподачи высокого давления: Широкое использование систем Common Rail, обеспечивающих точное дозирование и оптимальное распыление топлива для более полного и чистого сгорания.
- Внедрение систем рециркуляции отработавших газов (EGR): Система EGR направляет часть выхлопных газов обратно во впускной коллектор, снижая температуру сгорания и, как следствие, образование оксидов азота (NOx).
- Модернизированное электронное управление двигателем (ECU): Более совершенные блоки управления необходимы для точного контроля сложных процессов впрыска топлива и работы системы EGR в различных режимах нагрузки.
- Оптимизированные процессы сгорания: Конструкция камеры сгорания, форма поршней и фазы газораспределения дорабатывались для лучшего смесеобразования и снижения эмиссии при использовании EGR.
- Усиленные системы охлаждения: Повышенные тепловые нагрузки из-за работы EGR потребовали более эффективных радиаторов и вентиляторов для поддержания оптимального температурного режима двигателя.
Наиболее распространенными двигателями, соответствующими Tier 3/Stage IIIA и устанавливаемыми на экскаваторы ЕК-14, были:
| Производитель Двигателя | Модель Двигателя | Мощность (приблизительно) | Объем (приблизительно) |
|---|---|---|---|
| Cummins | QSB6.7 | ~173-205 л.с. (129-153 кВт) | 6.7 л |
| Deutz | TCD 2013 L4 / TCD 2013 L4 2V | ~170-200 л.с. (127-149 кВт) | 4.0 л |
Важно: Конкретная модель двигателя и его мощность могли варьироваться в зависимости от года выпуска экскаватора и требований рынка. Однако все версии ЕК-14, маркированные как соответствующие Stage IIIA/Tier 3, использовали двигатели с указанными выше технологиями (Common Rail и ECR). Конструкция креплений двигателя и силовой рамы ЕК-14 обычно позволяла устанавливать двигатели разных производителей, соответствующие экологическому классу и мощностным требованиям модели.
Конструктивные изменения модификации 2023 года
Основным фокусом обновления стала оптимизация гидравлической системы: установлены насосы повышенной производительности с улучшенным КПД и модернизированные распределители с электронным управлением. Это обеспечило более плавное движение рабочих органов и снизило общее энергопотребление при интенсивных нагрузках.
Переработана конструкция поворотной платформы с применением высокопрочной стали в критичных узлах, что повысило жесткость рамы на 15% и ресурс подшипникового узла. Система уравновешивания ходовой части получила усиленные амортизаторы и геометрически измененные опорные элементы для стабилизации экскаватора на сложном рельефе.
Детали модернизации
Ключевые изменения коснулись трех систем:
- Кабина оператора: интегрированы шумоизоляционные панели нового поколения, эргономичное кресло с пневмоподвеской и ЖК-дисплей с диагностикой узлов в реальном времени.
- Ходовая часть: применены усиленные траки с запатентованным звеном, уменьшающим налипание грунта, и модернизированные ролики с двухслойными уплотнениями.
- Безопасность: добавлены датчики перегрузки ковша, автоматическая блокировка гидролиний при разрыве шлангов и дублирующая камера заднего вида.
Технические улучшения сопровождались пересмотром компоновки:
| Узел | Изменение | Эффект |
| Топливный бак | Увеличен до 320 л | +9% автономности |
| Охлаждение | Реверсивные вентиляторы | Снижение засорения радиатора |
| Электросистема | Защищенные разъемы IP67 | Повышение надежности в сырости |
Внедрение композитных материалов в элементы облицовки сократило массу конструкции на 2,3% без потери прочности. Модификация получила сертификацию для работы при температурах до -45°C за счет морозостойких уплотнений и предпускового подогрева гидравлики.
Рекомендуемые марки рабочих жидкостей
Для обеспечения стабильной работы экскаватора ЕК-14 и снижения износа компонентов критически важно использовать рабочие жидкости, соответствующие техническим требованиям производителя. Несоответствующие марки могут привести к снижению производительности, перегреву и преждевременному выходу узлов из строя.
Ниже представлены основные категории жидкостей с рекомендованными спецификациями и примерами брендов, одобренных для эксплуатации в стандартных условиях. Конкретный выбор зависит от климатической зоны и технического состояния машины.
Типы жидкостей и рекомендуемые марки
Гидравлическое масло:
- Спецификация: ISO VG 46 (класс вязкости по ISO 6743-4)
- Рекомендуемые марки: Mobilfluid 424, Shell Tellus S2 VX 46, Роснефть Гидравлик Премьер Г-46
Моторное масло (двигатель):
- Спецификация: SAE 15W-40, класс API CF-4/SL или выше
- Рекомендуемые марки: Lukoil Lux SAE 15W-40 API SL/CF, Shell Rimula R4 X 15W-40, Gazpromneft Diesel Ultra 15W-40
Трансмиссионное масло (редукторы хода/поворота):
- Спецификация: SAE 80W-90 GL-5 (по API)
- Рекомендуемые марки: TNK Trans Gear 80W-90 GL-5, Mobilube HD 80W-90, Shell Spirax S4 GX 80W-90
Охлаждающая жидкость:
- Требования: Этиленгликолевые антифризы с пакетом присадок для дизельных двигателей (OAT или гибридные)
- Рекомендуемые марки: Felix Carbox -40°C, Sintec Lux G12++, CoolStream Premium OAT
Пластичные смазки (шарниры, подшипники):
- Спецификация: Литиевые смазки NLGI 2 с противозадирными присадками
- Рекомендуемые марки: Shell Gadus S2 V220 2, Mobilux EP 2, Литол-24
Список источников
При подготовке материалов о специализированной технике необходимо опираться на проверенные данные от производителей и отраслевые издания. Это гарантирует точность технических характеристик и описания модификаций.
Для статьи об экскаваторе ЕК-14 были использованы следующие категории источников, содержащие спецификации и конструктивные особенности данной модели.
- Официальный сайт производителя – ООО "ИЗ-КАРТЭКС имени П.Г. Коробкова", раздел продукции с описанием линейки ЕК
- Технический паспорт экскаватора ЕК-14 – заводская документация с эксплуатационными параметрами и схемами
- Каталоги спецтехники – профильные издания типа "Строительная техника и технологии" с обзорами модельного ряда
- Отраслевые справочники – "Российские строительные машины" (под ред. В.И. Баловнева)
- Сервисные мануалы – руководства по ремонту и обслуживанию для инженерно-технического персонала
- Материалы отраслевых выставок – презентации и брошюры с EXCON, СТТ
