Экскаватор-погрузчик JCB 3CX - конструкция и особенности эксплуатации

Статья обновлена: 04.08.2025

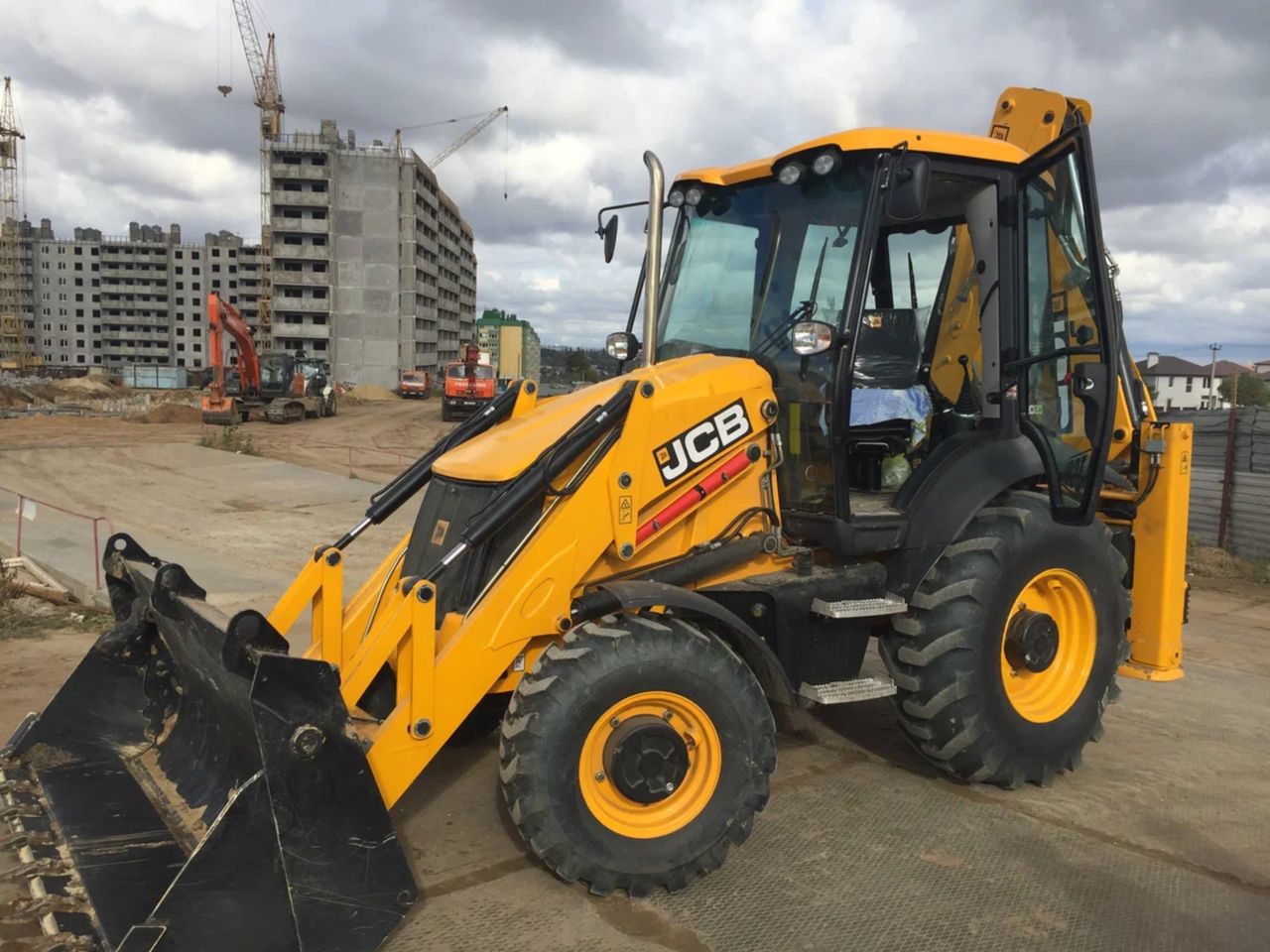

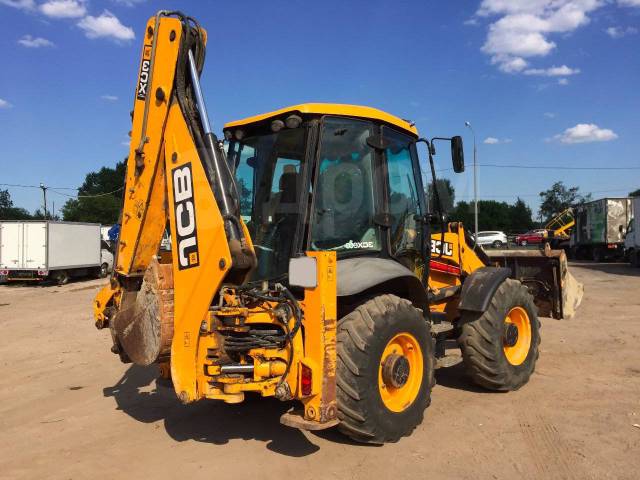

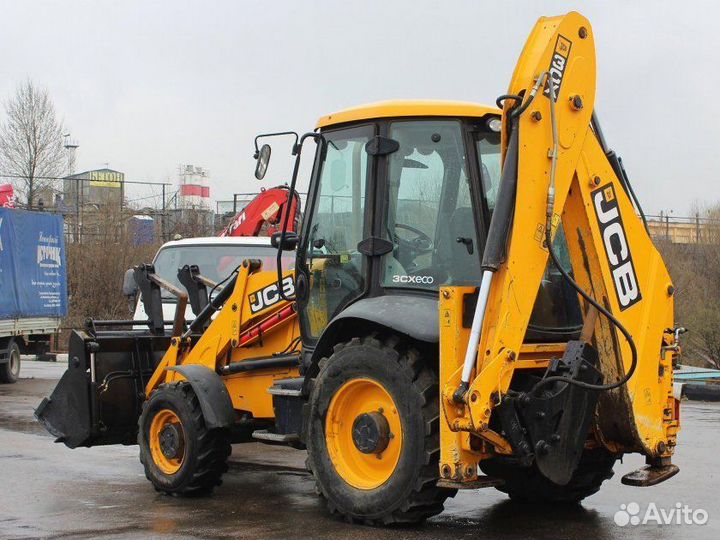

Экскаватор-погрузчик JCB 3CX заслужил репутацию универсального и надежного помощника в строительстве, коммунальном хозяйстве и сельскохозяйственных работах. Сочетая мощность экскаватора и функциональность фронтального погрузчика, эта техника решает широкий спектр операций в сложных условиях. Благодаря британскому инженерному совершенству и проверенной временем конструкции, JCB 3CX обеспечивает выдающуюся производительность в самых требовательных проектах.

Отличительные особенности модели – усиленная рама, мощный двигатель и исключительная гидравлика – позволяют ей эффективно справляться с копанием, погрузкой, транспортировкой и планировкой грунта. Выносливость, экономичность и продуманная эргономика делают JCB 3CX оптимальным выбором для подрядчиков, ценящих безотказность и снижение эксплуатационных издержек. Эта машина продолжает оставаться эталоном своего класса, сочетающим проверенную надежность с современными технологическими решениями.

Основные технические характеристики JCB 3CX

Экскаватор-погрузчик JCB 3CX оснащён дизельным двигателем JCB Dieselmax мощностью 74 л.с. (55 кВт) при 2200 об/мин. Рабочий объём двигателя составляет 4,8 литра, что обеспечивает высокий крутящий момент и надёжную работу в самых тяжёлых условиях. Система охлаждения и воздушный фильтр с импульсной очисткой гарантируют эффективную эксплуатацию при длительных нагрузках.

Грузоподъёмность погрузочного ковша достигает 1750 кг при объёме ковша погрузчика 1,0 м³. Экскаваторное оборудование позволяет выполнять копку на глубине до 6,1 метра с выносом стрелы до 4,15 метра. Объём экскаваторного ковша стандартной комплектации составляет 0,28 м³. Гидравлическая система развивает давление до 180 бар, обеспечивая плавность и точность операций.

Габариты (ДхШхВ)	6.0 x 2.3 x 2.8 м
Радиус поворота	4.9 м
Полная масса	8200 кг
Макс. скорость передвижения	40 км/ч
Колея задних колёс	1.8 м

Устройство гидравлической системы экскаватора-погрузчика

Гидравлическая система JCB 3cx включает в себя несколько ключевых компонентов. Центральным элементом является шестерёнчатый насос сдвоенного типа, который создаёт рабочее давление до 215 бар. От насоса гидравлическое масло подаётся в блок распределителей, управляющий потоками жидкости к рабочим органам. Система оснащена масляным баком ёмкостью до 100 литров с интегрированным фильтром заборной магистрали для очистки жидкости перед поступлением в насос.

Привод навесного оборудования осуществляется через гидроцилиндры двойного действия для ковша экскаватора/погрузчика и стабилизаторов, а также гидромоторы для поворота рукояти и вращения экскаваторной платформы. Исполнительные механизмы соединяются с распределителем посредством гибких рукавов высокого давления со стальной оплёткой. Регулировка усилия и скорости движения рабочих органов производится золотниковыми клапанами в распределителе с электронным управлением от джойстиков кабины.

Контроль и защита системы

• Предохранительные клапаны, ограничивающие пиковые давления
• Датчики температуры и давления на критичных участках
• Двухступенчатая система фильтрации: сливная магистраль и сапун бака
• Интегрированные перепускные клапаны в цилиндрах для аварийного стравливания нагрузки

Компонент	Функция	Особенности JCB 3CX
Пропорциональные клапаны	Точное дозирование потока	Автоматическая калибровка при запуске
Аккумуляторы	Сглаживание пульсаций	Встроены в контуры рулевого управления
Гидрораспределитель	Направление потоков	Силовая секция с редукционными клапанами для экскаватора

Рециркуляция масла осуществляется по замкнутому контуру через воздушно-масляный радиатор с термостатическим управлением, поддерживающим оптимальную температуру. Выходные линии исполнительных механизмов оборудованы демпфирующими устройствами для снижения гидроударов при резкой остановке оборудования. Герметичность системы контроля обеспечивается автоматическими компенсаторами износа в поршневых узлах цилиндров.

Эксплуатационные габариты и транспортные параметры

Габаритные размеры JCB 3CX напрямую влияют как на эффективность работы в ограниченном пространстве, так и на возможность его транспортировки внутрироссийскими или европейскими рамками. Понимание этих параметров является ключевым для планирования логистики движения техники по дорогам общего пользования и оценке ее маневренности на строительной площадке.

Основные эксплуатационные габариты формируют длину, ширину и высоту экскаватора-погрузчика в рабочей конфигурации для конкретных условий использования, таких как копание или погрузка. Транспортные габариты, в свою очередь, включают максимально допустимые внешние размеры при перемещении машины собственным ходом по дорогам и при ее буксировке на прицепе, что обусловлено как конструкцией техники, так и дорожными ограничениями по весу и габаритам.

Основные параметры (на примере модели JCB 3CX 14X)

Эксплуатационные Габариты:

• Длина (с ковшом): Приблизительно 6.0 м (19.7 футов) (в транспортном положении стрелы и ковша).
• Ширина (по колесам/кузову): Стандартная ширина обычно около 2.26 м (7.4 футов) без добавленного рабочего оборудования.
• Высота (над землей, в седле): Около 2.8 м (9.2 футов) до верхней точки дуги безопасности ROPS/FOPS.
• Высота (кабины, пол): Пол кабины находится на высоте примерно 1.8 - 2.0 м (5.9 - 6.6 футов) от уровня земли.
• Радиус поворота (внешний): Минимум 3.7 - 4.0 м (12.1 - 13.1 футов) - критичен для маневрирования на стройплощадках.

Транспортные Параметры	Значение	Примечание
Транспортная длина (с ковшом и стрелой в комплекте)	~5.8 - 6.1 м (19.0 - 20.0 футов)	Зависит от модели и комплектации ковша
Транспортная ширина	~2.26 - 2.50 м (7.4 - 8.2 футов)	Стандарт тяжело укладывается в 2.5 м без спецразрешения в РФ/ЕС
Транспортная высота (до дуги ROPS/FOPS)	~2.8 - 3.1 м (9.2 - 10.2 футов)	Часто требуется укороченная дуга/съемные секции
Собственная масса (эксплуатационная)	~7.5 - 8.0 тонн	Базовый балласт, без доп. оборудования
Дорожная масса (с водителем, топливом)	~8.0 - 8.5 тонн	Масса для расчета нагрузки на ось.
Полная разрешенная масса	~10.5 - 11.0 тонн (США/Скандинавия) / ~12.0-13.0 т (РФ/Европа прицеп)	Возможны ограничения по осевым нагрузкам и общему весу при перегонке
Максимальная скорость перегона	~40 - 50 км/ч	На дорогах общего пользования

Важно: Точные значения всегда уточняйте в официальных спецификациях и паспорте транспортного средства (ПТС) для конкретного экземпляра JCB 3CX, поэтому при составлении и реализации схем по транспортировке или проезду под ограничениями высоты, требуется непосредственная консультация или сверка с технической документацией на конкретную машину!

Требования к горюче-смазочным материалам для JCB 3CX

Используйте только топливо, соответствующее стандарту EN 590 или ASTM D975 для дизельных двигателей. Минимальное цетановое число – 51, содержание серы не должно превышать 15 ppm. При температуре ниже -15°C применяйте зимние сорта (арктическое или зимнее дизельное топливо) либо добавляйте депрессорные присадки для предотвращения парафинизации.

Качество и вязкость масел критичны для защиты двигателя, гидравлики и трансмиссии. Соблюдайте рекомендованные классы вязкости по SAE и эксплуатационные стандарты ACEA/API, указанные в руководстве оператора. Замену жидкостей производите через предписанные интервалы или при изменении рабочих условий (высокая запыленность, экстремальные температуры).

Спецификации ГСМ

• Двигатель: Масло SAE 10W-40, класс ACEA E7/E9. Минимальный индекс вязкости 140.
• Гидравлическая система: Масло HVLP SAE 10W (ISO VG 46), класс вязкости по DIN 51524-3 HLP.
• Трансмиссия: Спецмасло JCB TorqMaster или аналог с API GL-4.
• Охлаждающая жидкость: Антифриз на основе этиленгликоля (OAT-технология), концентрация 40-60%.

Эксплуатационные ограничения

Минимальная температура запуска	-25°C (с зимним топливом)
Максимальный интервал замены масла	500 моточасов или 12 месяцев
Допустимое давление в топливной системе	0.4-0.6 бар (на входе в ТНВД)

Избегайте смешивания минеральных и синтетических смазок. Для компонентов с редукторами (передний погрузчик, экскаваторное оборудование) используйте консистентную смазку NLGI 2, устойчивую к вымыванию водой.

Технология быстрой смены навесного оборудования JCB 3CX

Экскаватор-погрузчик JCB 3CX оснащается гидравлической системой быстрой смены (Quickhitch), позволяющей оператору в одиночку менять ковши, гидромолоты, захваты и другое навесное оборудование за минуты без необходимости покидать кабину. Конструкция включает фиксированные захваты и гидравлические замки, управляемые джойстиком через дополнительные гидроцилиндры.

Система использует стандартизированную геометрию крепления типа "еврокрюк" (Euro Hitch), что гарантирует совместимость с большинством навесок на рынке. Для безопасной эксплуатации предусмотрена блокировка замков в закрытом положении, исключающая самопроизвольное расцепление.

Регламент смены оборудования

1. Обнулить давление в гидролинии переключателем в кабине
2. Подвести механизм к навеске и зацепить нижние фиксаторы
3. Активировать гидрозамки для защёлкивания верхней части
4. Проверить надёжность сцепления поднятием навески

Ключевые преимущества технологии:

• Универсальный адаптер – совместим с вилами, траншейными ковшами до 90 см, рыхлителями
• Система безопасности – автоматическая блокировка замков при поднятии стрелы
• Снижение простоев – замена занимает 45-60 секунд против 10+ минут при ручном способе

Важно: перед активацией системы необходимо всегда убедиться в чистоте крепежных элементов и отсутствии повреждений замковых механизмов.

Управление ковшом погрузчика: основные приемы

Работа ковшом на JCB 3CX осуществляется джойстиком правой руки оператора: качательные движения рукояти вперед-назад регулируют угол наклона режущей кромки, а боковое отклонение управляет подъемом/опусканием стрелы. Резкие движения исключены – плавное нажатие обеспечивает точное позиционирование наполненного ковша.

Загрузка сыпучих материалов требует заглубления кромки под 3-5° к грунту с одновременным движением техники вперед. Для копания плотного грунта угол увеличивают до 10-15°, используя гидравлическое усилие для подрыва пласта. Фиксация груза при транспортировке достигается наклоном ковша назад до 65-70°.

• Оптимальное наполнение: ведите ковш параллельно земле при втягивании, поддерживая низкие обороты двигателя
• Разгрузка на высоте: плавно отклоните джойстик вперед из зафиксированного положения "подъем", не допуская рывков
• Очистка территории: применяйте технику "бульдозерования" – опустите ковш и двигайтесь задним ходом под углом 45° к поверхности

Действие	Угол ковша	Использование
Штабелирование	90° к горизонту	Формирование аккуратных насыпей
Выравнивание	5-7° к поверхности	Дозированная подсыпка материала

Методика копания экскаваторным оборудованием JCB 3CX

Перед началом работ выполните визуальный осмотр рабочей зоны: убедитесь в отсутствии подземных коммуникаций, оцените тип грунта и его влажность. Установите экскаватор-погрузчик на ровную устойчивую поверхность, активируйте блокировку дифференциала и опустите стабилизирующие опоры для предотвращения смещения техники при нагрузках. Отрегулируйте положение ковша – режущая кромка должна быть параллельна земле.

Заглубление начинайте плавным движением рукояти на себя при одновременном подъеме стрелы. Избегайте резких рывков – это создает избыточную нагрузку на гидравлику. Контролируйте угол наклона ковша с помощью функции «tilt control», поддерживая оптимальное режущее усилие. Для плотных грунтов используйте технику "подрезания": углубляйте ковш под острым углом к поверхности с последующим поворотом в горизонтальное положение для захвата породы.

Ключевые техники эффективного копания

• Метод "трех движений": синхронизация подъёма стрелы, втягивания рукояти и закрытия ковша для минимизации потери грунта
• Вертикальное копание: работа в строго вертикальной плоскости при рытье траншей для формирования ровных стенок
• Ступенчатое заглубление: разработка котлованов ярусами по 0.5-1 метр для предотвращения осыпания грунта

При выгрузке материала поворачивайте платформу плавно с зажатым грунтом, останавливая вращение до начала подъема стрелы. Для липких почв после выгрузки делайте 2-3 "чистых" цикла открытия/закрытия ковша для самоочистки. На сложных грунтах применяйте ограничитель глубины для защиты узлов экскаватора от перегрузки.

Техника безопасной погрузки сыпучих материалов

Перед началом работ убедитесь в исправности ковша и крепежных элементов: проверьте отсутствие трещин, деформаций и надежность фиксации замков. Выберите ковш с достаточным объемом и защитой от просыпания (например, с расширенными бортами). Определите устойчивую позицию экскаватора-погрузчика на ровной площадке с твердым покрытием, активируйте стояночный тормоз и опустите стабилизаторы для предотвращения сдвига.

Оцените свойства материала: плотность, влажность и угол естественного откоса. При работе с сыпучими материалами избегайте перегруза – заполняйте ковш не более чем на 90% от номинального объема. Перед подъемом выровняйте содержимое ковша, не допуская образования «шапки». Исключите резкие движения рычагами при подъеме стрелы и повороте платформы.

Ключевые процедуры погрузки

1. Правильное позиционирование: Установите JCB 3CX перпендикулярно штабелю материала или кузову транспорта. Минимальное расстояние до загрузочной зоны – 1,5 м для исключения осыпания грунта под колесами.
2. Техника набора материала:
   • Ведение ковша параллельно поверхности с заглублением на 2/3 длины
   • Плавное поднятие рычага с одновременным приведением ковша «на себя»
   • Виброуплотнение материала легким встряхиванием без ударов о землю
3. Транспортировка: Зафиксируйте ковш в положении на 30-40 см над землей. Соблюдайте скоростной режим до 5 км/ч, избегая поворотов на уклонах.
4. Разгрузка в транспорт:
   • Центрируйте положение ковша над кузовом
   • Открывайте замок плавно на высоте ≤ 1 м над бортом
   • Не допускайте падения материала с высоты более 2 метров

Используйте сигнальное оборудование при работе вблизи людей. При погрузке в самосвал контролируйте:

– отсутствие персонала в зоне выгрузки

– равномерность распределения материала в кузове

– соответствие приема загрузки.

Фактор риска	Мера предотвращения
Опрокидывание	Запрет погрузки на уклонах >8°, контроль массы груза
Пылеобразование	Орошение материалов водой, использование ковшей с уплотнителями
Самопроизвольное движение	Блокировка гидромуфт при остановке, дублирующие упоры

Оптимальные режимы работы двигателя

Для поддержания эффективности и ресурса дизельного двигателя JCB 3CX рекомендуется работать в диапазоне 1500–2000 об/мин. Этот интервал обеспечивает пиковое значение крутящего момента при минимальном удельном расходе топлива, снижая износ компонентов и эмиссию выхлопных газов.

Избегайте длительной эксплуатации на холостом ходу – это провоцирует образование нагара в цилиндрах и турбине. При перемещении техники используйте 1800–2200 об/мин для гарантированной производительности гидронасосов и трансмиссии. Переход на пониженную передачу предпочтительнее неконтролируемого роста оборотов выше оптимальной зоны.

Контрольные параметры:

• Идеальные обороты при нагрузке: 1600–1900 об/мин (баланс тяги и экономичности)
• Прогрев двигателя: 1000–1200 об/мин (не более 3–5 минут перед работой)
• Критический диапазон: ниже 1400 об/мин (риск перегрузки) и выше 2300 об/мин (избыточный расход топлива)

Балансировка машины при тяжелых грузах

При работе с тяжелыми грузами на стреле или ковше (особенно на максимальном вылете) критически важным становится точный контроль центра тяжести экскаватора-погрузчика JCB 3CX. На ровной площадке машина обладает значительной устойчивостью, однако работа на уклонах, боковые нагрузки или резкие движения способны существенно сократить безопасный запас устойчивости и привести к опасному крену или даже опрокидыванию машины.

Оператор должен постоянно контролировать положение ковша или груза относительно опорного контура машины (точки опоры гусениц или колес). Используйте ковш погрузочного оборудования как динамический противовес при подъеме грузов стрелой экскаватора – он позволяет компенсировать смещение центра тяжести. Груз на стреле следует поднимать плавно и держать максимально низко, обычно не выше уровня кабины (рекомендуется ниже 1 метра от земли при транспортировке), избегая поворотов платформы и резких разгонов/торможений во время движения с грузом.

Ключевые принципы для безопасной балансировки:

• Постоянная оценка опорной поверхности: Следите за уклоном, рыхлостью грунта и наличием препятствий под опорами перед началом и в процессе подъема/переноса груза.
• Плавность движений: Все операции управления стрелой, рукоятью, ковшом и передвижения выполнять медленно и осознанно, без рывков.
• Использование ковша как противовеса: При подъеме груза стрелой удерживайте ковш погрузчика в опущенном положении близко к земле. При необходимости переноса слегка приподнимите его, создавая противовес грузу на стреле. Избегайте полного подъема ковша высоко в воздух одновременно с поднятым грузом на стреле.
• Минимальный вылет стрелы: Работайте на минимально необходимом для задачи вылете стрелы. Чем больше вылет, тем выше риск потери устойчивости.
• Избегание боковых нагрузок: Не пытайтесь перемещать груз боковым движением стрелы или поворотом платформы, если груз поднят – это наиболее частая причина опрокидывания. Для корректировки положения груза сначала опустите его.
• Контроль памяти о грузе: Всегда помните о массе и габаритах груза, особенно при использовании нетиповых захватов (вилы для поддонов, грейфер и т.д.), которые могут смещать центр тяжести дальше от машины.

Регулировка давления в гидросистеме экскаватора-погрузчика JCB 3CX

Регулировка рабочего давления осуществляется через главный предохранительный клапан, расположенный в гидравлическом блоке насоса. Необходимость корректировки возникает при потере мощности рабочего оборудования, медленном отклике гидроцилиндров или диагностированных отклонениях от нормы (для JCB 3CX обычно 220–240 бар). Процедура требует манометра высокого давления (до 300 бар) и точного измерительного оборудования.Для настройки подключите манометр к контрольному порту гидросистемы, после чего запустите двигатель и доведите обороты до максимальных. Проверьте давление на холостом ходу и под нагрузкой (например, создав сопротивление ковшом). Регулировочный винт клапана проворачивайте постепенно: по часовой стрелке для увеличения давления, против – для снижения. Каждое изменение должно сопровождаться повторными замерами до достижения заданных производителем значений.

Ключевые правила безопасности

• Отключите гидравлическое оборудование перед началом работ
• Используйте только калиброванные манометры с диапазоном не менее 300 бар
• Избегайте превышения максимального давления – это повреждает уплотнения

Схема расположения сервисных точек экскаватора-погрузчика JCB 3CX

Ключевые сервисные точки сосредоточены в моторном отсеке, ходовой части и гидравлической системе для обеспечения доступности при техническом обслуживании. Стандартное расположение включает зоны под капотом, вдоль рамы, в районе осей и рабочих гидроцилиндров.

Точки смазки подвижных узлов вынесены на наружные поверхности шарниров и штоков, тогда как узлы замены жидкостей и фильтрации размещены в защищённых местах для минимизации загрязнений.

Ежедневное техническое обслуживание экскаватора-погрузчика JCB 3CX

Перед запуском двигателя выполните визуальный осмотр машины: проверьте целостность шин, отсутствие подтеканий гидравлической жидкости, топлива и охлаждающей жидкости, убедитесь в отсутствии механических повреждений основных узлов (ковш, рычаги, стрела). Проверьте уровень масла в двигателе щупом на холодном моторе, состояние аккумуляторных клемм и надежность креплений.

Обязательно очистите стекла кабины, зеркала и световые приборы для обеспечения безопасной эксплуатации. Удалите грязь с шасси, шарниров и гидроцилиндров – скопление абразивных частиц ускоряет износ уплотнений. Проверьте давление в шинах, уровень тормозной жидкости в бачке и наличие люфта в рулевом управлении.

Контроль рабочих жидкостей

• Двигательное масло: уровень по щупу между метками MIN/MAX
• Гидравлическая система: контроль через смотровое стекло бака
• Охлаждающая жидкость: уровень в расширительном бачке
• Топливный бак: заправка фильтрованным топливом

Операции после запуска

1. Прогрейте двигатель 3-5 минут на малых оборотах
2. Проверьте работу всех систем: давление в гидросистеме, указатели на панели приборов
3. Протестируйте функции управления (передвижение, поворот руля, работа стрелы/ковша)
4. Убедитесь в отсутствии посторонних шумов и вибраций

Ключевые контрольные точки	Норма
Давление в гидросистеме при номинальных оборотах	280-320 бар
Рабочая температура двигателя	80-95°C

По завершении смены очистите кабину, проверьте натяжение ремней вентилятора, а при работе в условиях запыленности – продуйте воздушный фильтр. Все выявленные отклонения должны быть устранены до следующей эксплуатации.

Периодичность замены фильтров и жидкостей JCB 3CX

Регламент технического обслуживания строго регламентирует интервалы замены расходников. Конкретные сроки зависят от модификации двигателя и условий эксплуатации, но усредненные значения приведены в руководстве оператора и основываются на моточасах (приоритет) или календарном времени.

Критичные интервалы обслуживания: замена моторного масла и масляного фильтра – каждые 500 моточасов или 6 месяцев; воздушного фильтра – каждые 250-1000 моточасов в зависимости от запыленности; сапунов и сажевого фильтра (для Tier 4+) – каждые 1000-1500 моточасов. Гидравлическое масло и фильтры ГУ меняют каждые 2000 моточасов, топливный фильтр – каждые 500 часов, отдельно проверяют влагоотделитель каждые 50 часов. Топливный фильтр дополнительного бака требует ежегодной замены независимо от наработки.

Дополнительные интервалы

• Охлаждающая жидкость: Полная замена – каждые 2 года или 3000 моточасов
• Фильтр системы охлаждения: Ежегодная замена при использовании качественного антифриза
• Тормозная жидкость: Каждые 2 года независимо от наработки

Особое внимание уделяется мониторингу состояния переднего редуктора (замена масла каждые 1000 моточасов) и КПП (масло + фильтр каждые 1500 часов). Для кругового поворота и карданных валов используют смазку через пресс-масленки еженедельно.

Диагностика неисправностей двигателя Perkins

Первым шагом при диагностике проблем двигателя Perkins является анализ симптомов и проверка ключевых систем: топливной, воздухозаборной, охлаждения, смазки и электрических компонентов. Использование специального оборудования для считывания кодов неисправностей и мониторинга параметров в реальном времени существенно повышает точность диагностики.

Рекомендуется начинать с визуального осмотра на предмет очевидных повреждений, утечек жидкостей, качества электрических соединений, состояния фильтров и уровней рабочих жидкостей. Проверьте герметичность топливных магистралей, состояние сапуна и давление масла при работающем двигателе.

Типичные неполадки и методы их выявления

Ниже приведены основные признаки неисправностей и соответствующие диагностические процедуры для их локализации:

• Трудный запуск или невозможность запуска:

  • Убедитесь в наличии топлива в баке и исправности заправочного клапана топливной системы.
  • Проверьте заряд аккумулятора, чистоту клемм, исправность стартера и реле управления.
  • Продуйте топливопроводы, замените топливный фильтр при засорении, удалите воздух из системы (прокачайте).
  • Протестируйте топливный насос высокого давления и форсунки на соответствие параметрам впрыска.

• Снижение мощности или перебои в работе:

  • Осмотрите воздушный фильтр и впускной патрубок на наличие засоров, убедитесь в отсутствии трещин во впускном коллекторе.
  • Диагностируйте турбокомпрессор: проверьте люфт ротора, целостность лопаток, герметичность интеркулера.
  • Проверьте компрессию в цилиндрах, состояние поршневых колец, зазоры клапанов.
  • Проанализируйте цвет выхлопных газов для выявления неполного сгорания топлива.

• Повышенная рабочая температура двигателя:

  • Контролируйте уровень охлаждающей жидкости, отсутствие воздушных пробок в системе.
  • Проверьте термостат на работоспособность, пропускную способность радиатора и работу помпы.
  • Убедитесь в отсутствии накипи в рубашке охлаждения, корректной работе вентилятора и муфты привода.
  • Оцените эффективность работы маслоохладителя и отсутствие загрязнений в каналах подачи масла.

• Аномальный расход масла или дизельного топлива:

  • Установите источник утечки масла через осмотр сальников коленвала, прокладки клапанной крышки, уплотнений турбины.
  • Выявите износ маслосъемных колпачков или поршневых колец через анализ газов в картере и замер компрессии.
  • Протестируйте форсунки на герметичность и равномерность распыла, калибровку ТНВД.
  • Проверьте корректность показаний датчиков массового расхода воздуха (MAF), давления во впускном коллекторе (MAP), лямбда-зонда.

При наличии кодов неисправностей в системе управления расшифруйте их с помощью диагностического сканера – они указывают на сбой конкретного датчика или компонента. После устранения причины выполните пробный запуск двигателя и контрольный замер рабочих параметров.

Регулярная замена фильтров, масла и соблюдение интервалов ТО минимизируют риск появления критических поломок. Используйте только рекомендованные производителем технические жидкости и запасные части.

Поиск утечек в гидравлических контурах JCB 3CX

Проверяйте состояние гидравлических шлангов, трубопроводов и соединительных фитингов на следы масляных подтёков или видимых повреждений. Особое внимание уделите участкам возле изгибов, точек крепления и в местах трения о другие узлы. Определение локализации утечки облегчит нанесение чистящего средства и наблюдение за появлением пузырей при работе оборудования.

Контролируйте уровень рабочей жидкости в баке при холодной и горячей гидравлике, фиксируя снижение в перерывах между эксплуатацией. Используйте флуоресцентную присадку с УФ-лампой для точного выявления микротечей в соединениях, уплотнителях цилиндров и распределителях. Для скрытых магистралей применяйте манометр: падение давления после отключения двигателя указывает на разгерметизацию.

Методы диагностики и локализации

• Радиочастотные детекторы – выявление мельчайших скрытых пузырьков воздуха
• Поэтапная разгерметизация:
  1. Изолировать подозрительный контур запорной арматурой
  2. Проверить массу цилиндров на деформацию штока
  3. Осмотреть золотники клапанов изношенные уплотнения

Тип дефекта	Признаки	Решение
Износ штока гидроцилиндра	масляная плёнка по длине штока	полировка шлифовка замена сальников
Трещина в трубке	тонкая масляная струйка под давлением	замена участка или всей линии

Обязательно проверяйте редукционный клапан 3CX – разбухшие уплотнения вызывают перетекание масла внутрь системы при инертном положении рычагов Промывка бака после устранения утечек восстанавливает чистоту контура Предупредительные работы раз в 6 месяцев сокращают риск отказа

Техника безопасности при работе на склонах

Эксплуатация экскаватора-погрузчика JCB 3CX на склонах требует исключительного соблюдения мер безопасности из-за высокого риска опрокидывания. Перед началом работ на наклонной поверхности крайне важно оценить степень и характер уклона, тип и устойчивость грунта, а также наличие потенциальных препятствий и боковых уклонов. Всегда используйте инклинометр, встроенный в машину, для точного измерения угла наклона и не превышайте максимально допустимых значений, указанных в руководстве по эксплуатации (обычно около 25° для JCB 3CX, но всегда уточняйте).

Определите наиболее безопасное направление для перемещения и рабочей активности – как правило, движение и копание должны производиться прямо вверх или вниз по склону. Избегайте поперечного движения, поворотов и бокового копания на склонах, так как это значительно снижает устойчивость машины. Убедитесь, что стабилизаторы (если установлены и используются для экскаваторных работ) полностью опущены на твердую, подготовленную поверхность перед началом рабочего цикла стрелой. Следите за положением заднего оборудования на склоне.

Ключевые меры безопасности для работы экскаватора-погрузчика JCB 3CX на склонах:

• Проверка работоспособности ROPS/FOPS: Защитная каркасная конструкция (ROPS) и защита от падающих предметов (FOPS) должны быть в исправном состоянии, дверь кабины закрыта, а ремень безопасности оператора пристегнут.
• Только прямо: Двигайтесь строго вдоль склона (вверх/вниз) как при движении машины, так и во время работы экскаваторной стрелой. Избегайте поворотов на склоне любой ценой.
• Контроль нагрузки и вылета: Держите ковш погрузчика или ковш экскаватора как можно ниже к земле, особенно при движении. Не поднимайте грузы высоко на склонах. Работайте только на минимально необходимом вылете стрелы экскаватора.
• Плавность движений: Избегайте резких рывков рукоятками управления, резкого изменения направления движения или скорости, а также внезапной остановки на склоне.
• Перемещение стрелы и груза: При работе экскаваторной стрелой на склоне, перемещая грунт или груз, делайте это максимально плавно. Избегайте рывков и боковых замахов стрелой. Опускайте стрелу при необходимости перемещения на склоне.
• Положение погрузочного оборудования: При движении по склону с погрузочным оборудованием: при движении вверх по склону - ковш должен находиться в нижнем транспортном положении перед машиной; при движении вниз по склону - ковш должен быть опущен максимально низко (почти касаясь земли) позади заднего моста для противовеса и дополнительной стабилизации. Воздержитесь от движения с поднятым ковшом.
• Надежное сцепление: При движении вверх избегайте пробуксовки колес. Если машина начинает буксовать, плавно двигайтесь назад под уклон по прямой.
• Отказ от боковых нагрузок: Никогда не копайте или не толкайте груз поперек склона. Силы, действующие на одну сторону машины, быстро приводят к опрокидыванию.
• Проверка бульдозерного отвала: Во время движения по склону бульдозерный отвал должен идти строго параллельно линии склона, опущенным на землю или чуть выше поверхности. Не используйте его для подрезания склона или толкания груза на склоне.
• Экстренный спуск: Если возникает ощущение потери устойчивости (машина раскачивается, боковые колеса отрываются), немедленно и максимально плавно опустите все рабочее оборудование на грунт и медленно съезжайте по линии склона вниз до ровной площадки.

Установка и эксплуатация светосигнального оборудования на JCB 3CX

Монтаж вращающихся проблесковых маячков или светодиодных сигнальных балок на экскаватор-погрузчик JCB 3CX осуществляется на стандартные точки фиксации, предусмотренные на каркасе безопасности (ROPS/CROPS) в его верхней части. Выбранное место установки должно обеспечивать максимальную видимость сигнального прибора на 360 градусов, не ограничивать обзор оператору через заднее стекло и не создавать риска зацепления за ветви или конструкции при работе. Необходимо использовать крепежные элементы, входящие в комплект оборудования или рекомендованные производителем JCB, обеспечивая их надежную затяжку с контролем моментов затяжки во избежание самооткручивания из-за вибраций.

Электрическое подключение выполняется строго через предварительно обесточенную бортовую сеть экскаватора согласно схеме, указанной в эксплуатационной документации JCB 3CX. Источником питания сигнального оборудования должна служить контрольная точка цепи аварийной сигнализации/сигнализации опасности либо отдельный выключатель с предохранителем соответствующего номинала, установленный в кабине в удобном для оператора месте. Кабель прокладывается в защитной оболочке (гофротрубке, кабель-канале) вдоль каркаса безопасности и жгутов штатной электропроводки, избегая контакта с подвижными частями рукояти экскаватора и местами возможного перетирания или нагрева.

Требования к эксплуатации и техническому обслуживанию

• Обязательная активация: Проблесковый маячок или сигнальные огни должны включаться в обязательном порядке всегда при работе экскаватора-погрузчика в условиях ограниченной видимости (туман, дождь, снегопад, сумерки) и на участках совместного движения со строительным или другим транспортом.
• Регулярная проверка: Систематически (перед началом смены и в ходе ежедневного обслуживания) осуществлять визуальный контроль целостности корпуса светосигнального оборудования, крепежа, состояния линз (отсутствие трещин, сильных загрязнений), а также проверку его работоспособности путем включения/выключения.
• Техобслуживание по регламенту: Следовать указаниям производителя сигнального оборудования касательно периодичности и процедур обслуживания.
• Чистка: Содержать линзы фары/маячка в чистоте, используя мягкие ткани и подходящие чистящие средства во избежание их помутнения или повреждения.
• Соответствие нормативам: Используемое оборудование должно соответствовать действующим требованиям техрегламента ТР ТС 018/2011 или действующим национальным стандартам в сфере светоисгнальных приборов спецтехники.
• Фиксация изменений: Факт установки любого дополнительного электрооборудования фиксируется в формуляре машины JCB 3CX.

Особенности зимней эксплуатации экскаватора-погрузчика JCB 3CX

Основная задача при зимней эксплуатации – обеспечение надежного холодного пуска двигателя. Требуется применение качественных низковязких масел (например, 5W-30 или 5W-40) и антигелей для дизтоплива. Обязательно использование предпусковых подогревателей или поддержание машины в отапливаемом помещении при длительных простоях. Перед запуском аккумулятор должен быть полностью заряжен, а клеммы очищены от окислов.

Механизмы рабочего оборудования (гидроцилиндры, шарниры стрелы) нуждаются в регулярной очистке от налипающего снега и льда, способного вызвать утечки гидравлической жидкости или повреждение уплотнений. При работе в условиях обильных осадков критически важно следить за чистотой воздухозаборных решеток радиатора системы охлаждения и гидравлики для предотвращения перегрева.

Дополнительные ключевые аспекты

• Резиновые элементы: Уплотнения, сайлент-блоки и шины становятся хрупкими на морозе. Следует избегать ударных нагрузок на ковш при копании мерзлого грунта.
• Гидравлическая система: Используйте специальные зимние гидравлические масла с улучшенными низкотемпературными характеристиками. Дайте системе прогреться на минимальных оборотах перед началом интенсивной работы.
• Тормоза: Проверяйте отсутствие льда в барабанных тормозах и на трубках пневмосистемы. Конденсат может замерзнуть и заблокировать механизмы.

Крайне важно увеличить частоту проверок жидкости в бачках омывателя и незамерзающей жидкости в системе охлаждения. Обледенение стекол и зеркал резко снижает видимость, а низкий уровень охлаждающей жидкости может привести к размораживанию двигателя при резком потеплении после морозов.

Техническое обслуживание ходовой части экскаватора-погрузчика JCB 3CX

Регулярное техническое обслуживание ходовой части критически важно для обеспечения надежности и долговечности экскаватора-погрузчика JCB 3CX. Нарушения в работе гусениц или колесной базы приводят к снижению производительности, увеличению расхода топлива и риску внезапных поломок, требующих дорогостоящего ремонта.

Ключевые компоненты ходовой части, требующие систематического контроля: гусеничная цепь (или колеса, в зависимости от модификации), опорные и поддерживающие катки, натяжные устройства, ведущие и направляющие колеса. Недостаточное внимание к их состоянию провоцирует ускоренный износ, деформации и аварийные ситуации на стройплощадке.

1. Ежесменный контроль:
• Визуальная проверка целостности гусеничных лент (трещины, разрывы траков)
• Контроль уровня натяжения гусениц (прогиб 20-40 мм при нагрузке)
• Проверка отсутствия подтеков масла из редукторов бортовых передач
2. Еженедельное техническое обслуживание:
• Смазка шарниров гусеничной цепи через пресс-масленки
• Замер износа зубьев ведущих звездочек (максимально допустимый снос 25-30%)
• Очистка катков от грязи и проверка вращения без заеданий
3. Ежесменная диагностика колесного варианта:
• Измерение давления в шинах по техническим нормативам завода-изготовителя
• Проверка люфта в ступичных подшипниках
• Осмотр протектора на предмет повреждений или неравномерного износа
4. Капитальный осмотр (каждые 500 моточасов):
• Демонтаж катков и проверка состояния подшипников
• Регулировка зазора бортовых редукторов
• Замена уплотнительных манжет на элементах подвески

Параметр	Норма	Метод проверки
Горизонтальный люфт опорного катка	до 2 мм	Индикатор часового типа
Натяжение гусеницы	20-40 мм прогиба	Линейкой в середине башмака
Износ беговой дорожки ролика	макс. 3 мм глубины	Шаблон или штангенциркуль

При выявлении задиров на поверхностях трения, эксцентриситета валов или гидравлических утечек в узлах подвески рекомендуется немедленная остановка агрегата для устранения дефектов силами сертифицированных механиков.

Контроль состояния шин и давление для JCB 3CX

Регулярная проверка шин экскаватора-погрузчика JCB 3CX напрямую влияет на безопасность оператора, управляемость машины, расход топлива и общую производительность на объекте. Неправильное давление приводит к преждевременному износу протектора, повреждению каркаса покрышки и увеличивает риск внезапных проколов.

Используйте калиброванный манометр для измерения давления в холодных шинах не реже двух раз в неделю, а также перед каждым ответственным заданием. Значения должны строго соответствовать рекомендациям производителя JCB. Для моделей 3CX типичные параметры зависят от размера шин и нагрузки, например:

• Передние шины: 4–5 бар при работе с пустым ковшом
• Задние шины: 2–2,8 бар для снижения вибраций
• Транспортировка грузов: давление повышают на 10–15%

Одновременно с проверкой давления осматривайте:

1. Глубину протектора – минимально допустимая 3 мм для грунта
2. Порезы, грыжи, трещины на боковинах
3. Посторонние предметы в протекторе (гвозди, камни)
4. Неравномерный износ (указывает на дисбаланс или перекосы)

Экстренные ситуации: При обнаружении потери давления свыше 20% от нормы немедленно прекратите эксплуатацию и проведите демонтаж шины для ремонта. Работа с перекачанными шинами (>30% от нормы) провоцирует разрывы корда.

Калибровка системы управления JCB ACU

Калибровка системы управления ACU (Advanced Control Unit) обеспечивает синхронизацию электрических сигналов рычагов и педалей JCB 3cx с гидравлическими исполнительными механизмами. Отсутствие регулярной калибровки вызывает задержки отклика, неточное позиционирование рабочего оборудования или самопроизвольное движение манипулятора.

Процедура обязательна после замены компонентов системы управления (рукоятей, датчиков Холла), сбоев ПО или физических воздействий на оборудование (удары, вибрации). Пренебрежение калибровкой ведет к ускоренному износу гидросистемы и ошибкам в диагностике.

Процедура калибровки

1. Подготовка:
   • Установите машину на ровную площадку
   • Запустите двигатель для стабилизации давления гидравлики
   • Полностью остановите все функции экскаватора
2. Активация режима:
   • Через сервисное меню дисплея перейдите в раздел «Calibration»
   • Подтвердите вход инженерным PIN-кодом (требуется авторизация дилера)
3. Калибровка осей:
   • Для каждой оси управления (X, Y, Z) переместите рычаг/педаль от нейтрали до максимального положения, следуя подсказкам на экране
   • Фиксируйте конечные точки удержанием органов управления 3 секунды
4. Верификация:
   • После автоматического сохранения данных проверьте ход всех функций в тестовом режиме
   • Убедитесь в плавности хода и отсутствии «мертвых зон»

Важно: параметры калибровки хранятся в EEPROM модуля ACU. Сброс настроек к заводским возможен только через диагностическое ПО JCB LiveLink. Интервалы между процедурами регламентируются наработкой (рекомендуется каждые 500 моточасов).

Работы с бульдозерным отвалом на JCB 3CX

Бульдозерный отвал на JCB 3CX позволяет выполнять планировочные работы и перемещение грунта без маневренности стандартного бульдозера. Основная функция заключается в выравнивании поверхностей, засыпке траншей, обратной засыпке фундаментов и распределении сыпучих материалов по площадке. Точное позиционирование обеспечивается за счет гидравлического управления углом наклона и поворота отвала, а его ширина (до 2.5 м) оптимизирует охват при сохранении маневренности.

Использование отвала требует синхронной работы гидравлики и передвижения: при снятии слоя грунта ковш поднимают, а при разравнивании – опускают с легким углом атаки. Для перемещения крупных объемов рекомендуется работать в режиме небольших "напорных" проходов во избежание пробуксовки. Правильная балансировка машины достигается частичным подъемом погрузочного ковша для компенсации нагрузки на переднюю ось.

Ключевые операции с бульдозерным отвалом

• Черновая планировка: снятие избыточного грунта с перепадом до 20 см за проход при движении прямым или косым срезом;
• Засыпка траншей: под углом 30-40° к оси углубления с попеременным движением вперед/назад;
• Очистка территорий: сгребание снега, мусора или строительных остатков с регулируемым заглублением;
• Финишное выравнивание: методом "натягивания" отвала в реверсивном режиме без заглубления.

Использование гидромолота на JCB 3CX: техника и ограничения

Установите гидромолот через быстросъёмное соединение и подключите гидравлические линии к дополнительным контурам экскаватора-погрузчика, предварительно убедившись в совместимости рабочих давлений и поточных характеристик. Переведите систему в режим "молот" с помощью селектора в кабине для подачи гидравлической мощности на навеску. Оператор должен работать на устойчивой горизонтальной поверхности с опущенными стабилизаторами, корректируя угол удара перпендикулярно к разрушаемой поверхности для минимизации обратной отдачи. Интервальная работа (не более 30 секунд непрерывного долбления) с периодическими паузами обязательна для охлаждения масла и предотвращения перегрузки гидросистемы.

Основные ограничения применения связаны с конструкцией JCB 3CX: максимальная масса навесного гидромолота не должна превышать 750 кг во избежание потери устойчивости, а использование возможно только при положении стрелы экскаваторной секции "от себя" или строго вертикально категорически запрещено боковое долбление вбок при поднятом ковше/оборудовании фронтального погрузчика. Длительная эксплуатация приводит к ускоренному износу элементов рамы из-за вибраций, а производительность снижается при работе с абразивными материалами (железобетон, скальные породы), где эффективность падает на 40-60% по сравнению со специализированной техникой.

Техника безопасной эксплуатации:

1. Всегда проверяйте крепление пальцев гидромолота перед началом работ
2. Начинайте долбление с низкой частотой ударов, плавно увеличивая мощность
3. Исключите контакт гидроинструмента с арматурой во избежание трещин на хвостовике

Параметр	Рекомендация	Несоблюдение последствия
Давление гидросистемы	145-160 бар	Падение КПД, перегрев
Температура масла	НЕ выше +70°C	Разрушение уплотнений

Эффективное применение удлинителя рукояти

Установка удлинителя рукояти на экскаватор-погрузчик JCB 3CX значительно расширяет рабочий радиус манипулятора, что критично для задач с увеличенной глубиной копания или выемки грунта ниже уровня стоянки оборудования. Это позволяет выгружать материал на высокие отвалы или грузовые транспортные средства без необходимости перестановки техники, экономя время и сокращая циклы работ на стройплощадке. При работе в котлованах или траншеях удлинённая рукоять обеспечивает безопасное удаление вынимаемого грунта от краёв выработки.

Для минимизации потери усилия копания рекомендуется использовать функцию погрузчика с одновременным движением рукояти и стрелы («комбинированный режим»), что компенсирует снижение мощности из-за роста рычага. Важно тщательно контролировать центр тяжести при работе с удлинителем: максимум нагрузки должен всегда оставаться в зоне устойчивости экскаватора, а поднятый ковш с массой грунта надлежит перемещать на минимальной высоте во избежание опрокидывания техники.

Ключевые преимущества

• Диагностика грунта: уменьшение числа перемещений машины при разработке протяжённых участков, особенно на влажных или сыпучих почвах
• Работа с высокими объектами: выгрузка в самосвалы с увеличенной высотой борта без использования подъёмных элементов
• Безопасность: выполнение земляных работ на безопасном удалении от откосов и неукреплённых стенок траншей

При подборе удлинителя критично учитывать соответствие его веса и длины характеристикам гидросистемы JCB 3CX для предотвращения перегрузки стрелы.

Транспортировка JCB 3CX на прицепе

Перевозка экскаватора-погрузчика JCB 3CX требует прицепа соответствующей грузоподъёмности и габаритов. Модель 3CX в стандартной комплектации весит около 7-8 тонн, поэтому необходим низкорамный трал или мощный прицеп с бортовой платформой грузоподъёмностью от 10 тонн и выше, оборудованный крепёжными проушинами или рельсами.

Колесная база и длина машины (обычно 6-7 метров) должны полностью размещаться на платформе без свесов, угрожающих устойчивости. Кабина JCB 3cx может выступать за габариты платформы, но требует дополнительной маркировки и фиксации во избежание повреждений. Обязательна жёсткая фиксация всех колёс ремнями типа "цепь" или тек-реем с натяжителями, а ковша и стрелы в транспортном положении.

Основные этапы подготовки:

1. Снижение центра тяжести: Сложить стрелу и опустить оборудование (ковш, рукоять) как можно ниже. Задвинуть телескопическую стрелу, если модель оснащена ею.
2. Защита уязвимых узлов: Закрепить шланги гидравлики, убрать или зафиксировать съёмные элементы (ковши, быстросъём).
3. Погрузка и центровка: Заезд на прицеп только по трапам с помощником, обеспечивая равномерное распределение веса по осям прицепа.
4. Надёжное крепление: Использовать минимум 4 ремня повышенной прочности с усилием на разрыв от 5 тонн каждый. Стянуть ремни до устранения люфта, проверить отсутствие контакта металлических частей крепежа с гидравлическими линиями.
5. Контроль безопасности: Прикрепить предупредительные знаки "Крупногабаритный груз" и габаритные огни при выезде на дорогу. Допустимая скорость на дороге – не более 60 км/ч, особое внимание на поворотах и разбитом покрытии.

Учтите дорожные ограничения по габаритам и массе. Транспортировка требует категории "E" к водительскому удостоверению.

Организация рабочего места оператора экскаватора-погрузчика JCB 3CX

Рабочее место оператора JCB 3CX спроектировано для обеспечения безопасности, удобства и минимизации утомляемости в течение длительной смены. Кресло с пневмоподвеской регулируется по высоте, продольному положению, наклону спинки и жесткости, учитывая антропометрию оператора. Рычаги управления расположены эргономично, обеспечивая интуитивный доступ и снижая нагрузку на руки при работе рычагами рулевого управления (SAE) или джойстиками (JCB IntelliTrac). Панорамное остекление кабины и широкие зеркала обеспечивают оптимальный обзор рабочих зон спереди, сзади и по бокам.

Кабина оснащена эффективной системой вентиляции и отопления для поддержания комфортной температуры в любых климатических условиях. Шумо- и виброизоляция минимизируют воздействие внешних шумов двигателя и рабочего оборудования, снижая усталость оператора. Пульт управления с понятной интуитивной маркировкой и центральным ЖК-дисплеем предоставляет оперативную информацию о параметрах работы машины: частоте вращения двигателя, уровне топлива, температуре охлаждающей жидкости, состоянии систем безопасности.

Ключевые элементы безопасности и функциональности

• ROPS/FOPS-структура: Защитная клетка, сертифицированная по стандартам ISO, оберегает оператора при опрокидывании или падении предметов.
• Блокируемые органы управления: Рычаги или кнопки блокировки гидросистемы предотвращают непреднамеренные движения оборудования при выходе из кабины.
• Регулируемая рулевая колонка: Подстройка руля под индивидуальные требования оператора.
• Места для хранения: Отсеки для документов, бутылки с водой, инструмента и средств индивидуальной защиты в пределах легкой досягаемости.

Регулярная очистка остекления, платформы оператора и органов управления, проверка исправности систем кондиционирования и обогрева, а также контроль целостности уплотнений кабины являются обязательными условиями поддержания безопасной и эффективной рабочей среды на протяжении всего срока эксплуатации оборудования.

Особенности работы с рыхлыми грунтами

При работе экскаватора-погрузчика JCB 3CX на рыхлых грунтах (песок, супесь, чернозем) критически важно минимизировать давление на поверхность для предотвращения просаживания ковша и потери устойчивости. Узкие гусеничные модели обладают преимуществом за счет большего площади контакта с грунтом, распределяющей нагрузку равномернее. Обязательны плавные движения рукоятью и осторожное управление гидравликой при заглублении, чтобы избежать резкого перекоса машины.

На сильно сыпучих участках требуется предварительная подготовка: уплотнение основания щебнем или деревянными щитами под опорами стрелы. Ковш рекомендуется заполнять на 70-80% от номинального объема для сохранения маневренности и контроля. При копке траншей стенки немедленно укрепляются во избежание осыпания, особенно на склонах или после дождя.

• Быстрое прогрессирующее заглубление: ковш погружается в грунт легче, чем в плотные породы, что требует постоянного контроля позиции и угла атаки.
• Риск закапывания: нестабильность опорных поверхностей увеличивает вероятность проседания гусениц или колес. На песчаных почвах обязательна частая очистка ходовой части.
• Транспортировка грузов: сыпучий материал в ковше приподнимают минимально над уровнем земли для сокращения потерь при перевозке.

Дополнительные меры предосторожности: при работе с влажными рыхлыми грунтами сопротивление копанию снижается, но риск оползней возрастает. Падении подвесного груза на неустойчивой поверхности может спровоцировать смещение экскаватора. Необходимо контролировать расстояние от края траншей.

Методы выемки грунта в ограниченном пространстве

Основным подходом при работе экскаватора-погрузчика JCB 3CX в стесненных условиях является метод секторальной разработки. Оператор позиционирует машину в центре рабочей зоны и последовательно отрабатывает грунт сегментами вокруг себя поворотом стрелы на 180°, минимизируя перемещения. Этот способ обеспечивает максимальный охват площади без разворота шасси, что критично при наличии близко расположенных сооружений, ограждений или коммуникаций.

Альтернативой выступает технология «ступенчатой» выемки, при которой ковш продвигается горизонтальными слоями по периметру участка с постепенным углублением выработки. Для сложных конфигураций применяется комбинированный подход: фронтальная выборка основной зоны дополняется аккуратным боковым подчищением стенок и углов при развернутом на 90° шасси, либо использованием навесного оборудования (например, профильного ковша с обрезанной одной стороной для работы впритык к стенам).

Оптимизация процессов

• Использование грейферного ковша для вертикальной разработки колодцев или траншей
• Применение телескопической стрелы для доступа под нависающими конструкциями
• Организация "карманов" для временного складирования грунта с последующей переброской

Обязательным условием остается комплекс мер безопасности: визуальный контроль зазоров (при наличии системы 360° Camera), применение сигнальщика при работе около объектов, фиксация стрелы стопорами при перемещениях в узких коридорах.

Техника копки траншей экскаваторным оборудованием

Экскаватор-погрузчик JCB 3CX оснащён обратной лопатой с оптимальными параметрами рабочей зоны и усилия копания для траншейных работ. Ключевое значение имеет корректная установка глубины резания и контроль угла наклона стрелы, что обеспечивает формирование ровных стенок. Обязательна предварительная разметка территории и выбор стратегии выемки грунта (поперечная/продольная) в зависимости от типа коммуникаций.

Оператор начинает копку с вертикального заглубления ковша по разметке, последовательно перемещаясь вдоль оси траншеи. Для минимизации доработок глубина контролируется лазерным нивелиром или рейкой, а ширина – подбором ковша (стандартно 30-60 см). Снятый грунт размещают с отступом 1-1.5 м от бровки во избежание осыпания стен. При высоком УГВ или сыпучих грунтах стенки траншеи укрепляют временными щитами.

1. Преимущества JCB 3CX:
   • Гидравлическая стабилизация платформы для работы на уклонах
   • Система EcoDig для снижения усилий при копке плотных грунтов
   • Возможность монтажа узких траншейных ковшей (от 250 мм)

Параметр	Оптимальное значение
Глубина траншеи (макс.)	6 м с телескопической стрелой
Скорость копки	18-25 м/час при ширине 40 см
Уклон стенок	Не более 15° для связных грунтов

Адаптация JCB 3CX для уборки снега

Основное преобразование JCB 3CX заключается в замене стандартного ковша на специализированное снегоуборочное оборудование. Чаще всего применяется фронтальный отвал с гидравлическим углом поворота и системой подпора, обеспечивающий захват до 2,5 метров. Для защиты ходовой части и гидравлики устанавливаются усиленные кожухи и морозостойкие гидравлические жидкости (-45°C), что критично при работе зимой.

Параллельно к заднему быстросъемному контуру подключается дополнительное навесное оборудование: роторный снегоуборщик либо гидравлическая щетка. Для эффективной работы важен комплект модернизации гидросистемы - увеличенная помпа (до 90 л/мин) и теплообменник предотвращающий перегрев масла при непрерывной эксплуатации.

Ключевые особенности эксплуатации:

• Шины повышенной проходимости - обязательная установка цепей или шин-«ёжиков» для сцепления на льду
• Управление подвеской - регулировка жесткости оси для адаптации к налипающему снегу
• Дополнительное освещение - кенгурятник с фарами для работы в темное время суток

Особенности операций обратной засыпки экскаватором-погрузчиком JCB 3CX

При обратной засыпке JCB 3CX обеспечивает высокую точность благодаря длинной стреле обратной лопаты и эргономичному управлению. Оператор может контролировать подачу грунта слоями до 20-30 см, избегая повреждения подземных коммуникаций или фундаментов. Гидравлическая система плавного хода ковша позволяет равномерно распределять материал, минимизируя необходимость ручного выравнивания.

Машина демонстрирует эффективность на ограниченных площадках за счёт компактности и поворотного заднего моста. Широкий выбор сменного оборудования – например, профильных ковшей с уменьшенной режущей кромкой или вибротрамбовок – адаптирует технику к разным типам грунта: от сыпучего песка до тяжёлой глины. Система стабилизации PowerShift обеспечивает устойчивость при работе на склонах до 30°.

Ключевые преимущества

• Безопасность: Кабина с усиленными стойками защищает оператора при работе в траншеях.
• Экономия времени: Скорость переключения между копанием, погрузкой и засыпкой с помощью системы "4-в-1".
• Адаптивность: Поддержка задней и диагональной засыпки при сложном рельефе.
• Снижение трудозатрат: Встроенный гидравлический контур для навесных уплотнителей заменяет ручную трамбовку.

Нормы выработки для экскаватора-погрузчика JCB 3CX при погрузочных работах

Нормы выработки для JCB 3CX определяют объем материала (в м³ или тоннах), который машина обрабатывает за единицу времени (смену/час) при погрузке в транспорт. Они зависят от технических характеристик модели: вместимость ковша (0.8-1.5 м³), мощность двигателя (75-100 л.с.), гидравлики и маневренности. Ключевой параметр – цикл погрузки (подход, заглубление, подъем, выгрузка, возврат), который при оптимальных условиях занимает 15-30 секунд.

Средние показатели выработки за час непрерывной работы составляют 60-90 м³ для сыпучих материалов (песок, щебень) и 50-70 м³ для плотных грунтов. Например, погрузка песка стандартным ковшом 1.0 м³ достигает 70-80 м³/час, а вязких глин – до 55 м³/час. На практике сменная норма (7 часов чистого времени) варьируется от 350 до 600 м³, учитывая организационные перерывы.

Факторы, влияющие на выполнение норм

• Свойства материала: плотность, влажность, слеживаемость (рыхлый песок vs. мерзлый грунт)
• Техническое состояние: износ ковша, производительность гидронасоса, давление в шинах
• Организация работ: высота погрузки, расстояние до транспорта, согласованность с водителями
• Внешние условия: уклон площадки, температура, видимость, квалификация оператора

Материал	Норма за час (м³)	Норма за смену (м³)	Вместимость ковша
Песок сухой	75-90	450-530	1.2 м³
Щебень гранитный	65-80	400-480	1.2 м³
Глина влажная	45-55	280-350	1.0 м³
ПГС (песчано-гравийная смесь)	60-75	360-450	1.2 м³

Расчет экономичности топливопотребления

Для точного определения расхода топлива экскаватора-погрузчика JCB 3CX замеряют объем сожженного дизеля за единицу времени (литры/час) при выполнении типовых операций: копание грунта средней плотности, погрузка сыпучих материалов или транспортировка грузов. Используют бортовые счетчики моточасов и данные заправок, исключая простои с работающим двигателем.

На экономичность влияют техническое состояние (износ ТНВД, форсунок, воздушного фильтра), правильный выбор рабочего режима двигателя (оптимальные обороты для гидронасосов) и внешние факторы: вязкость грунта, высота подъема стрелы, перепады температуры окружающей среды.

Ключевые параметры для контроля

• Удельный расход: вычисляется по формуле P = (Q / N) × 1000, где Q – часовой расход (л/ч), N – мощность двигателя (кВт/л.с.). Для JCB 3CX с двигателем ~100 л.с. нормативный показатель – 7-12 л/ч.
• Плотность работ: циклы с минимальным временем холостого хода (например, погрузка самосвала за 4 подхода) снижают литраж на тонну материала.

Операция	Средний расход	Факторы снижения
Транспортировка грузов	5-6 л/ч	Плавное движение без резких ускорений
Копание траншей	10-11 л/ч	Очистка ковша за 1 цикл, минимум передвижений

Важно: Разница между новым и изношенным силовым агрегатом достигает 15-20%, поэтому для объективной оценки используют поправочные коэффициенты к паспортным данным. Регулярная калибровка топливной системы обязательна.

Модернизация системы кондиционирования

Основной фокус модернизации для JCB 3CX – замена стандартного компрессора на высокопроизводительную модель с увеличенным ресурсом, способную поддерживать стабильное давление хладагента при экстремальных температурах и вибрациях. Параллельно устанавливается конденсатор с усиленными трубками сердцевины и вентилятором с терморегулируемыми оборотами, что вдвое увеличивает теплоотдачу и снижает риск перегрева системы во время работы в плотном грунте или при длительном копании.

Обязательному обновлению подлежит магистраль хладагента: стальные трубки и резиновые шланги старого образца меняют на армированные элементы с антикоррозионным покрытием и двойной защитой от истирания в зонах контакта с гидравликой. Добавляется ресивер-осушитель увеличенного объема с индикатором состояния фильтра, а салонный испаритель заменяется на алюминиевый аналог с антибактериальным напылением исключающим появление запаха.

Ключевые преимущества обновленной системы

• Автоадаптация к нагрузке: интеллектуальный контроллер регулирует производительность компрессора в зависимости от оборотов двигателя и температуры в кабине
• Защита от обмерзания: двойные датчики испарителя предотвращают образование конденсата на воздуховодах
• Энергоэффективность (до 40% экономии топлива): уменьшена нагрузка на двигатель при работе климат-контроля

Параметр	Стандарт	После модернизации
Минимальная рабочая t°	-15°C	-35°C
Охлаждение кабины*	8-10 мин.	3-4 мин.

*с +45°C до +22°C при влажности 70%

Требования к квалификации оператора экскаватора-погрузчика JCB 3CX

Оператор обязан иметь действующее удостоверение тракториста-машиниста категории "С" (или выше), дающее право управления колесной спецтехникой соответствующей массы и мощности. Наличие квалификационного свидетельства, подтверждающего прохождение обучения именно на экскаваторы-погрузчики, является обязательным условием для допуска к работе.

Необходим практический опыт эксплуатации оборудования аналогичного класса не менее 6 месяцев. Требуется глубокое знание устройства JCB 3CX, особенностей его гидравлики, характеристик двигателя, систем безопасности и типовых режимов работы (землеройные работы, погрузочные операции, манипулирование грузами). Оператор должен уверенно читать гидравлические схемы и понимать принципы взаимодействия основных узлов машины.

Обязательные навыки и компетенции:

Технические знания: Умение проводить предпусковой осмотр машины (проверка уровня жидкостей, состояния шин, гидравлических шлангов, элементов рабочего оборудования), выполнять основные регламентные обслуживающие операции и диагностировать простейшие неисправности.

Владение технологиями основных работ:

• Точное позиционирование рабочего оборудования (ковш, стрела) при рытье траншей или котлованов;
• Оптимальный выбор и смена навесного оборудования;
• Эффективное и безопасное маневрирование в стесненных условиях (при погрузке/разгрузке материалов, работе на склонах);
• Контроль за устойчивостью машины при работе с грузами на максимальном вылете.

Производственная дисциплина: Строгое соблюдение Правил охраны труда при эксплуатации ПСМ, норм техники безопасности при работе вблизи коммуникаций, ЛЭП или других машин и персонала. Понимание и применение системы Сигналов жестами при взаимодействии со стропальщиками или находящимися в зоне работы людьми.

Ответственность: Осознание высокой степени ответственности за сохранность дорогостоящего оборудования (JCB 3CX) и предотвращение ущерба для окружающей инфраструктуры или персонала вследствие ошибочных действий оператора.

Список источников

При подготовке статьи об экскаваторе-погрузчике JCB 3CX использовались проверенные информационные материалы различного профиля. Учитывались как актуальные технические спецификации, так и практический опыт эксплуатации этой модели в разных условиях.

Ключевыми критериями выбора источников стали достоверность данных, релевантность современных модификаций техники и полнота освещения характеристик. Особое внимание уделялось ресурсам, предоставляющим документально подтверждённую информацию.

• Официальный сайт производителя JCB: Технические описания, руководства по эксплуатации, спецификации двигателя и навесного оборудования для модельного ряда 3CX.
• Отраслевые журналы по спецтехнике: Обзоры новейших модификаций, сравнительные тесты, анализ изменений в конструкциях разных годов выпуска.
• Сервисная документация и каталоги запчастей: Информация о схемах гидравлических систем, рекомендации по техническому обслуживанию, ремонтные нормативы.
• Видеоматериалы эксплуатации: Операторские отчёты, записи рабочих процессов, демонстрация функций в реальных условиях.
• Специализированные форумы машинистов: Практические отзывы об особенностях управления, анализы распространённых неисправностей, обсуждения эффективности в различных грунтах.

Видео: Обзор на Экскаватор-погрузчик JCB 3CX SM #спецтехника #excavator #jcb #jcbvideo


• Renault Mascott - технические параметры, доступные версии, мнения водителей

• Нива с экспедиционным багажником - не просто аксессуар

• Популярный Ховер - обзор мнений и параметров
