Экскаватор-погрузчик JCB 3CX Super - параметры и инструкция
Статья обновлена: 04.08.2025

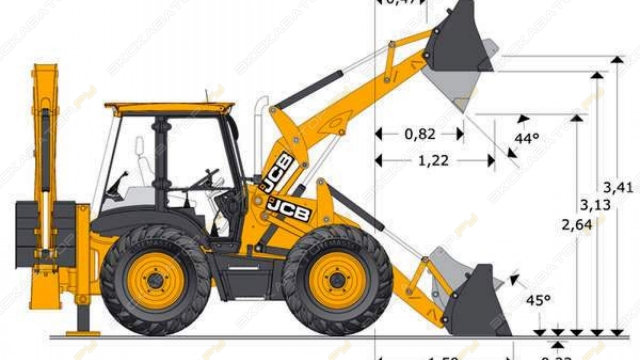

Экскаватор-погрузчик JCB 3CX Super представляет собой эталон производительности в классе строительной техники, объединяя универсальность фронтального погрузчика с возможностями экскаватора.
Данная модель заслужила доверие профессионалов благодаря повышенной прочности конструкции, выдающейся грузоподъемности и адаптивности к различным рабочим условиям.
В статье детально проанализированы ключевые технические параметры машины, особенности ее силовой установки и гидравлики, а также предоставлены практические рекомендации по безопасной эксплуатации и техническому обслуживанию.
Двигатель Dieselmax: мощность, расход топлива, экологический класс
Двигатель JCB Dieselmax, устанавливаемый на модель 3CX Super, представляет собой 4-цилиндровый дизельный агрегат жидкостного охлаждения объёмом 4,8 литра. Он оснащён турбонаддувом с промежуточным охлаждением воздуха (интеркулером), обеспечивающим оптимизированную подачу кислорода для сгорания топлива. Конструкция отличается высокой ремонтопригодностью и адаптирована для интенсивных циклов работы погрузчика-экскаватора.
Номинальная мощность двигателя составляет 74 кВт (100 л.с.) при 1800 об/мин, что гарантирует высокое тяговое усилие и производительность в самых сложных условиях. Пиковый крутящий момент достигает 420 Н·м в широком диапазоне оборотов (1200–1500 об/мин), обеспечивая резерв мощности для работы гидравлического оборудования и перемещения грузов. Система Common Rail и электронное управление впрыском топлива минимизируют задержки отклика.
Ключевые параметры расхода топлива:
- Удельный расход: ≈ 215 г/кВт·ч при номинальной мощности
- Средний эксплуатационный расход: 12–16 л/ч в зависимости от режима нагрузки
- Технология «автохолостой ход» автоматически снижает обороты при простое, экономя до 10% топлива
Двигатель соответствует экологическому стандарту Евро Stage IIIA (Stage III для внедорожной техники). Снижение эмиссии вредных веществ достигается за счёт:
- Прецизионного управления фазами впрыска
- Оптимизации геометрии камеры сгорания
- Системы рециркуляции отработавших газов (EGR)
Технические аспекты эксплуатации: Замена масла рекомендована каждые 500 моточасов, воздушного фильтра – при срабатывании датчика засорённости. Обязательно использование дизельного топлива классом не ниже EN 590 (с смазывающими присадками) для предотвращения износа ТНВД. Управление режимами мощности осуществляется селектором ECO/DIG/SPR на панели оператора.
| Параметр | Значение |
|---|---|
| Модель двигателя | JCB Dieselmax 448 |
| Экологический класс | Stage IIIA |
| Ёмкость топливного бака | 159 л |
| Тип масла | 10W-40 (класс ACEA B4/API CI-4) |
Гидравлическая система JCB 3CX Super: давление, производительность, схемы контуров
Гидравлическая система экскаватора-погрузчика построена по раздельно-агрегатной схеме с использованием аксиально-поршневых насосов. Рабочее давление в главном контуре достигает 210–240 бар для силовых операций экскавации и погрузки. Производительность основной гидронасосной станции составляет 160–180 л/мин, обеспечивая стабильную работу стрелы, рукояти и ковша при полной нагрузке.
Регулировка параметров осуществляется через пропорциональные распределители и клапаны безопасности, предотвращающие перегрузы. Конструкция включает гидроаккумуляторы для амортизации скачков давления и резервного питания рулевого управления. Все гидрокомпоненты интегрированы в герметичный контур с латунными трубопроводами и усиленными рукавами высокого давления.
Характеристики и конфигурация контуров
| Компонент | Параметр | Значение |
|---|---|---|
| Главный контур | Давление | 240 бар (макс.) |
| Расход | 165 л/мин | |
| Рулевое управление | Давление | 120-150 бар |
| Тип | Независимый контур |
- Основные контуры:
- Подъем/опускание стрелы
- Управление рукоятью экскаватора
- Регулировка положения ковша
- Приоритетные контуры:
- Рулевое управление (автономный шестерёнчатый насос)
- Привод вспомогательных функций (гидромолот, поворот стрелы)
Схема гидравлики реализует двухпоточную систему: один насосный отсек обслуживает экскаваторное оборудование, второй – функции погрузчика. Перепускные клапаны обеспечивают приоритет рулевого контура при одновременных операциях. Рекомендуемая вязкость рабочей жидкости – ISO VG 32/46 с температурным диапазоном -20°C до +80°C.
Эксплуатация ковша и стрелы: силы отрыва, управление рычагами
Регулировка положения стрелы и ковша осуществляется джойстиком правой руки: наклон вперед/назад контролирует подъем/опускание стрелы, а боковые движения отвечают за выдвижение/сгибание ковша. Левый джойстик управляет поворотом платформы и движением машины для позиционирования. Синхронное использование рычагов обеспечивает плавность операций при копании или погрузке, минимизируя рывки.
Сила отрыва создается гидравлической системой при подъеме стрелы с максимальным вылетом при зафиксированном ковше в грунте. Показатель для JCB 3CX Super достигает 89 кН, что критично при работе с плотными материалами. Избегайте боковых нагрузок на стрелу – неравномерное распределение усилий ускоряет износ шарниров и цилиндров.
Правила эффективной работы
- Контроль глубины копания: опускайте ковш при движении экскаватора назад под углом 40-60° к поверхности для оптимального заглубления.
- Снятие нагрузки со стрелы: при переездах фиксируйте ковш на высоте 30-40 см от земли с минимальным вылетом.
- Техника рыхления: используйте силу отрыва короткими импульсами, приподнимая стрелу с заблокированным ковшом в грунте.
Предельные нагрузки при максимальном вылете снижают устойчивость экскаватора. Всегда устанавливайте выносные опоры перед операциями, требующими высокого усилия отрыва. Длительное удержание рычагов в крайнем положении вызывает перегрев гидравлики.
Ежедневное и периодическое обслуживание: точки смазки и проверки
Ежедневное ТО выполняется перед началом работы. Проверьте уровень моторного масла, охлаждающей жидкости и гидравлического масла (по меткам MIN/MAX). Осмотрите топливный бак на следы утечек, очистите воздушный фильтр от грязи. Убедитесь в отсутствии повреждений шлангов высокого давления и шин, проверьте давление в колесах. Проверьте работу всех фар, сигнальных ламп и приборной панели. Очистите от грязи шарниры рулевых тяг и точки смазки.
Используйте только масла и смазки, рекомендованные JCB (например, Hi-Temp EP Grease). Обязательно смажьте шкворни поворотных стоек, шарниры рулевых тяг, рычаги ковша и подвески стрелы через пресс-масленки до выдавливания свежей смазки. Проверьте крепежные болты ковша и навесного оборудования – затяните при необходимости. Контролируйте состояние диагональных накладок кабины (предотвращают защемление оператора).
Периодическое ТО (после 250 моточасов или ежемесячно)
- Замена фильтров: Замените топливный фильтр тонкой очистки, воздушный фильтр и фильтр гидравлической системы.
- Смазка шарниров: Очистите и обильно смажьте все шарниры обратной лопаты, включая пальцы ковша и тяги гидроцилиндров.
- Контроль гидравлики: Проверьте уровень масла в гидробаке (на холодной машине), осмотрите цилиндры на подтеки масла, протестируйте работу всех гидрофункций на холостом ходу.
| Точка смазки | Тип смазки | Периодичность |
|---|---|---|
| Шкворни рулевой колонки | Hi-Temp EP Grease | Ежедневно |
| Шарниры стрелы и подъемных рычагов | Hi-Temp EP Grease | Каждые 8-10 часов |
| Оси ковша/челюстного захвата | Hi-Temp EP Grease | Каждые 50 часов |
Предупреждение: Перед обслуживанием заглушите двигатель, установите ковш на землю и заблокируйте гидросистему включателем в кабине. Работайте только при остывшем выхлопном коллекторе.
Экскаватор-погрузчик JCB 3CX Super: Работа в сложных условиях - регулировка тяги, очистка радиаторов
Эффективная работа JCB 3CX Super в условиях ограниченного сцепления колес с грунтом (грязь, лед, песок, крутые склоны) требует правильного использования функции ограничения тяги. Эта система предотвращает пробуксовку колес, предохраняя трансмиссию от перегрузок и позволяя машине плавно двигаться вперед даже при частичной потере сцепления.
Забитые пылью, пухом или грязью радиаторы (двигателя, гидросистемы, кондиционера) – главная причина перегрева двигателя и гидравлики на JCB 3CX Super, особенно при работе в пыльных карьерах, местах с ворсистой растительностью или в жаркую погоду. Своевременная и правильная очистка критически важна для предотвращения дорогостоящего ремонта и исключения незапланированных простоев.
Регулировка и использование ограничителя тяги (Differental Lock):
- Переключатель ограничителя тяги расположен на правом борту кабины рядом с сиденьем оператора.
- Активация: Нажмите и удерживайте переключатель *только при движении машины по скользкой поверхности*. Обороты двигателя должны быть в пределах 1000-1200 об/мин.
- Деактивация: Отпустите переключатель немедленно, как только машина преодолеет сложный участок или выйдет на твердую поверхность. Эксплуатация с активированным ограничителем тяги на твердом покрытии приводит к повышенному износу трансмиссии и шин, а также увеличивает радиус поворота.
- Не используйте ограничитель тяги как средство увеличения тяги "на постоянной основе". Это строго аварийная или ситуационная функция для преодоления участка со слабым сцеплением.
Очистка радиаторного блока:
| Действие | Инструкция | Замечания |
|---|---|---|
| Проверка | Регулярно визуально проверяйте состояние сот радиаторов через решетку или после открытия капота. | Особенно критично после работы с сухими материалами, в пуху тополей, на песчаных или пыльных участках. |
| Чистка струей воздуха |
|
Никогда не используйте воду под высоким давлением (аппараты высокого давления типа "Karcher") – это повредит тонкие ребра охлаждения. Начинайте чистку с рижкерных радиаторов. |
| Техобслуживание | Интенсивное рабочее время требует ежедневной очистки радиаторов воздухом. Следите за состоянием защитных экранов. | Замена или очистка воздушного фильтра – также обязательная часть профилактики. |
Эффективное использование навесного оборудования: типы и подключение
Экскаватор-погрузчик JCB 3CX Super поддерживает широкий спектр навесного оборудования, что значительно расширяет его функциональность: от земляных работ до погрузочно-разгрузочных операций. К базовым типам относятся ковши (разного объёма и конфигурации), гидромолоты, рыхлители, вилы паллетные, а также рукояти для бура. Дополнительные специализированные опции включают снежные отвалы, щётки, захваты для брёвен и уплотнители грунта, что адаптирует машину к сезонным и отраслевым задачам. Правильный выбор оборудования существенно влияет на производительность и скорость выполнения работ.
Подключение осуществляется через универсальную гидравлическую систему быстрой сцепки (Quick Hitch) с ручным или автоматическим замком. Подавляющее большинство моделей совместимо с двухконтурной гидравликой машины, обеспечивающей независимое управление инструментами через дополнительные рычаги в кабине оператора. Для подключения необходимо совместить штыри навески с креплениями оборудования, после чего зафиксировать замок. Затем присоединяются гибкие гидравлические шланги высокого давления к соответствующим выходам на стреле – здесь критически важно убедиться в чистоте соединений и отсутствии перекручивания рукавов для предотвращения утечек.
Основные этапы подключения:
- Активация предохранительной системы гидравлики во избежание случайного срабатывания.
- Позиционирование экскаватора-погрузчика строго параллельно по отношению к оборудованию.
- Физическое сцепление по точкам крепежа с последующей ручной или автоматической блокировкой замка.
- Корректное подсоединение гидравлических линий к контурам стрелы.
- Проверка герметичности стыков и тестовый запуск функционала на холостом ходу.
Важно: Используйте только сертифицированное под JCB 3CX Super оборудование – несовместимые модели создают риск поломки гидросистемы. Регулярно очищайте шланги, фитинги и смазывайте точки крепления. Для сложных инструментов (гидробур, измельчитель) может потребоваться настройка давления в контурах согласно руководству оператора.
Диагностика неисправностей: коды ошибок и методы устранения для JCB 3CX Super
Современные модели экскаваторов-погрузчиков JCB 3CX Super оснащены электронной системой диагностики, которая выявляет сбои в работе двигателя, трансмиссии или гидравлики. Для доступа к кодам ошибок используется бортовой компьютер или диагностический разъвод (например, JCB Offboard Diagnostic Tool), отображающий неисправности в виде буквенно-цифровых комбинаций.
Интерпретация кодов требует руководства по эксплуатации конкретной модификации техники, так как их расшифровка может отличаться в зависимости от года выпуска и типа установленных компонентов. После выявления неполадки выполняется последовательная проверка узлов, связанных с ошибкой, перед началом ремонта или замены деталей.
Распространенные коды ошибок и способы их устранения
| Код ошибки | Описание проблемы | Методы устранения |
|---|---|---|
| E001 | Низкое давление масла в двигателе |
|
| A025 | Неисправность датчика положения рычага управления |
|
| H112 | Снижение производительности гидронасоса |
|
| P088 | Ошибка топливной системы |
|
При невозможности сбросить ошибку после устранения причины (методом отключения АКБ на 15 минут) требуется углубленная диагностика с помощью JCB LiveLink. Критичные коды (например, E050/Critical Engine Shutdown) требуют немедленной остановки техники для предотвращения серьезных поломок. Регулярное обновление программного обеспечения ЭБУ снижает риск ложных срабатываний.
Требования к рабочей жидкости и заправочным объемам гидравлики
Для гидравлической системы экскаватора-погрузчика JCB 3CX Super требуется рабочая жидкость стандарта JCB Hydraulic Fluid+/CAN2 или ее эквиваленты, соответствующие спецификациям JCB JTIS5018. Допустимы альтернативные масла классов ISO 46 HM по ISO 11158 или DIN 51524 Часть 2 (HLP), обеспечивающие вязкость 35–50 сСт при 40°C с индексом вязкости не ниже 95. Обязательное условие – поддержание очистки масла по стандарту ISO 4406:1999 на уровне 20/18/15. Строго запрещено использование трансмиссионных, тормозных жидкостей и масел на основе касторки.
Общий объем гидравлической системы составляет 124 литра. Распределение заправочных объемов по контурам:
- Бак гидросистемы обратной линии: 57 л
- Главный бак: 67 л
| Компонент | Объем (литры) |
|---|---|
| Главный гидробак | 67 |
| Бак обратной линии | 57 |
| Итого | 124 |
Требования к замене: каждые 2000 моточасов или раз в 12 месяцев с обязательной очисткой сапуна и магнитных пробок. При замене масла полностью слей отработанную жидкость при температуре 40–50°C. После заправки и перед запуском прокачайте систему, медленно перемещая органы управления до прекращения воздушных пузырей в расширительном бачке.
