Электрические цепи Daewoo Nexia - принципиальные схемы

Статья обновлена: 18.08.2025

Электрооборудование Daewoo Nexia представляет собой сложную систему взаимосвязанных цепей. Понимание принципов ее работы требует детального изучения электрических схем.

Данные схемы являются ключевым инструментом для диагностики неисправностей, ремонта и модификации систем автомобиля. Они отображают все компоненты, соединения и прохождение сигналов.

В схемах применяется стандартизированная символика, где каждый элемент имеет четкое обозначение. Цветовая маркировка проводов и нумерация контактов обязательны для корректной интерпретации.

Без точной схемы поиск проблем в цепи зарядки, освещения или управления двигателем становится крайне затруднительным. Правильное чтение документации экономит время и предотвращает ошибки.

Основные обозначения и условные знаки на схемах Daewoo Nexia

Электрические схемы Daewoo Nexia используют стандартизированные графические символы для обозначения компонентов и соединений. Эти знаки обеспечивают универсальное понимание структуры электрооборудования независимо от языковых барьеров.

Маркировка включает как общепринятые международные обозначения, так и специфические элементы, характерные для автомобилей концерна GM. Цветовая кодировка проводов и буквенно-цифровые индексы дополняют графические символы для точной идентификации цепей.

Ключевые символы и их значения

Условный знак	Описание
┳	Разъем (обозначается буквой C с номером, напр. C104)
◻ с волной	Резистор или нагревательный элемент
▷|	Диод (направление указывает треугольник)
⚫ с крестом	Лампа освещения или контрольная лампа
▭ с !	Предохранитель (с указанием номинала, напр. 15A)
⟷	Переключатель (разомкнутое/замкнутое состояние)
⏚	Заземление (масса) с номером точки (G101, G202)
🔄	Электродвигатель (вентилятор, стеклоподъемник)
⎓	Катушка реле (управляющая цепь)
⏦	Генератор переменного тока

Цвета проводов обозначаются аббревиатурами: BL (синий), BN (коричневый), RD (красный), YL (желтый), GY (серый), GR (зеленый), WH (белый), BK (черный). Многожильные провода маркируются через "/" (напр. BL/WH – синий с белой полосой).

Буквенные коды компонентов: S – датчики, М – электромоторы, Н – сигнальные устройства. Цифровой индекс после буквы указывает на порядковый номер элемента в системе. Стрелки на линиях соединений обозначают направление тока.

Расшифровка цветовой маркировки проводов в электропроводке Daewoo Nexia

Цветовая маркировка проводов является универсальным языком для идентификации их функций в электрических цепях Nexia. Каждый цвет или комбинация цветов строго соответствуют определенному типу сигнала, питанию или массе, что критично при диагностике неисправностей.

Следует учитывать возможные отклонения в маркировке из-за ремонтов или модификаций проводки предыдущими владельцами. Всегда проверяйте фактическое назначение проводов мультиметром перед подключением.

Цвет провода	Основное назначение	Примечания
Черный (Bl)	Масса (GND)	Подключение к кузову/двигателю
Красный (R)	Постоянное +12В	Прямое питание от АКБ
Желтый (Y)	Зажигание (IGN)	+12В при включенном ключе
Синий (L)	Фары, габариты	Цепи внешнего освещения
Зеленый (G)	Датчики, CAN-шина	Сигналы ЭБУ, кислородные датчики
Белый (W)	Подсветка, освещение салона	Панель приборов, лампы салона
Коричневый (Br)	Стоп-сигналы, ЗХ	Задние фонари, освещение номеров
Оранжевый (O)	Поворотники, аварийка	Цепи сигнальных ламп
Серый (Gr)	Аудиосистема, прикуриватель	Дополнительные потребители

Особенности двухцветной маркировки

Комбинированные провода обозначаются через дробь (например, Желтый/Красный - Y/R):

1. Первый цвет - основной функционал
2. Второй цвет - уточнение цепи:
   • R/Y: Питание при старте (стартерные цепи)
   • G/W: Датчик скорости (ABS/спидометр)
   • L/B: Дальний свет (фары головного света)

Расположение и назначение главных монтажных блоков предохранителей

В Daewoo Nexia основными монтажными блоками предохранителей являются салонный блок и подкапотный блок. Салонный блок расположен слева под приборной панелью, доступ открывается откидной крышкой со стороны водителя. Подкапотный блок закреплен возле аккумуляторной батареи в моторном отсеке, обычно защищен пластиковой крышкой.

Назначение блоков – централизованная защита электрических цепей от перегрузок и коротких замыканий. Предохранители разрывают цепь при превышении допустимого тока, предотвращая повреждение проводки и электрооборудования. Реле в блоках управляют подачей питания к мощным потребителям.

Функциональное разделение блоков

Блок	Основные защищаемые системы
Салонный	Система отопления/вентиляции Аудиосистема и прикуриватель Стеклоподъемники и центральный замок Освещение салона и приборной панели Дворники заднего стекла
Подкапотный	Фары головного света и противотуманки Стартер и генератор Вентилятор радиатора и топливный насос ABS (если установлена) Дворники переднего стекла

На крышках блоков нанесена схема расположения и номиналы предохранителей. Для диагностики используйте специальные щипцы из блока, расположенные в салонном отсеке. Замену производите только на предохранители с идентичным токовым номиналом.

Схема подключения аккумуляторной батареи и цепи питания Daewoo Nexia

Положительный вывод аккумулятора (+) соединен толстым кабелем со стартером и силовой шиной монтажного блока в подкапотном пространстве. Отрицательный вывод (-) подключен к массе автомобиля – к кузову возле аккумуляторного отсека и к двигателю через отдельный провод.

От силовой шины монтажного блока питание через плавкие вставки распределяется на ключевые потребители: генератор (цепь возбуждения), систему зажигания, блок управления двигателем (ECU), главное реле, фары и предохранительную панель салона.

Основные компоненты цепи

• Генератор: Подключен к аккумулятору через толстый провод для подзарядки. Цепь возбуждения управляется ECU через контрольную лампу на приборной панели.
• Стартер: Получает прямой плюсовой кабель от АКБ. Управляется через тяговое реле от замка зажигания.
• Главное реле: Активируется замком зажигания, подает питание на ECU, топливный насос, форсунки и датчики.
• Цепи постоянного питания: Под напряжением даже при выключенном зажигании (часы, память ЭБУ, центральный замок, сигнализация). Защищены отдельными предохранителями.

Защитные элементы

Элемент	Номинал	Защищаемые цепи
Плавкая вставка генератора	100А	Основная силовая шина
Предохранитель стартера	40А	Цепь управления стартером
Предохранитель ECU	10-15А	Блок управления двигателем

Важно: Коррозия клемм или ослабление контактов на массе двигателя/кузова вызывает сбои в работе электрооборудования. Толщина проводов строго регламентирована – замена на кабель меньшего сечения недопустима.

Принципиальная схема работы стартера двигателя

Стартер Daewoo Nexia представляет собой электромеханическое устройство, преобразующее электрическую энергию аккумуляторной батареи в механическое вращение коленчатого вала двигателя. Основными компонентами являются электродвигатель постоянного тока, тяговое реле (втягивающее) и механизм привода (бендикс). Принцип работы основан на последовательном замыкании силовой цепи и механическом введении шестерни привода в зацепление с венцом маховика.

Электрическая цепь стартера включает: аккумуляторную батарею (АКБ), замок зажигания, тяговое реле и обмотки электродвигателя. При повороте ключа в положение "START" напряжение подается на управляющую клемму тягового реле, что вызывает срабатывание двух цепей: втягивающей обмотки (перемещает привод) и силовых контактов (замыкает цепь электродвигателя).

Последовательность операций

1. Замыкание контактов замка зажигания в положении "Пуск"
2. Подача +12В на управляющую клемму 50 тягового реле
3. Срабатывание втягивающей обмотки реле:
   • Перемещение якоря реле и штока привода
   • Введение шестерни бендикса в зацепление с венцом маховика
4. Замыкание силовых контактов реле (клеммы 30 и С):
   • Подача тока от АКБ на обмотки статора и ротора электродвигателя
   • Начало вращения якоря стартера
5. Передача крутящего момента через бендикс на маховик
6. Размыкание цепи управления после запуска ДВС:
   • Возврат шестерни пружиной
   • Разъединение силовых контактов реле

Критичные параметры цепи: сопротивление силового кабеля (максимум 0.002 Ом), падение напряжения на стартере (не более 0.5В при нагрузке). Обрыв в цепи управления или износ щеток – частые причины отказов.

Клемма стартера	Назначение	Номинальное напряжение
30	Прямое подключение к "+" АКБ	12В (постоянно)
50	Управляющий сигнал от замка зажигания	12В (только в режиме START)
C	Выход на обмотки электродвигателя	12В (при срабатывании реле)

Механизм обгонной муфты (бендикс) предотвращает передачу обратного вращения от маховика на стартер после запуска двигателя. Важно: продолжительность работы стартера без перерыва не должна превышать 15 секунд во избежание перегрева обмоток.

Электропроводка системы зарядки и генератора A13DEM

Система зарядки на Daewoo Nexia с генератором A13DEM обеспечивает преобразование механической энергии двигателя в электрическую для питания бортовой сети и подзарядки аккумулятора. Электропроводка соединяет генератор с аккумуляторной батареей, блоком предохранителей и контрольными приборами через жгуты проводов, защищённые термостойкой изоляцией. Ключевые цепи включают силовую линию заряда, управляющий сигнал возбуждения и контрольную цепь индикации на панели приборов.

Цветовая маркировка проводов унифицирована: основной силовой кабель (B+) выполнен в красной изоляции, управление возбуждением (D+) – синий с жёлтой полосой, а подключение к лампе заряда – серый провод. Сечение силового провода составляет 6-8 мм² для минимизации потерь напряжения. Все соединения защищены плавкими вставками номиналом 80-100А в моторном отсеке и 10А для цепи контроля на приборной панели.

Компоненты и диагностика неисправностей

Основные элементы электропроводки:

• Клемма B+ генератора: Прямое соединение с АКБ через красный кабель.
• Штекер управления (D+): Сине-жёлтый провод к реле-регулятору для инициализации возбуждения.
• Контрольный сигнал (L): Серый провод к комбинации приборов для активации лампы заряда.
• Корпусная земля: Крепёжная точка генератора на двигателе (обязательна зачистка контактов).

Типовые проблемы электропроводки:

1. Окисление клемм B+ или массы → падение напряжения >0.5В под нагрузкой.
2. Обрыв цепи D+ → отсутствие начального возбуждения генератора.
3. Короткое замыкание в силовом кабеле → срабатывание главного предохранителя.

Параметр	Нормальное значение	Метод проверки
Напряжение на клемме B+ (холостой ход)	13.8–14.5В	Мультиметр на АКБ при 2000 об/мин
Падение напряжения в силовой цепи	<0.3В	Замер между B+ генератора и "+" АКБ под нагрузкой
Сопротивление цепи D+	<1 Ом	Прозвонка от штекера до реле-регулятора

Система управления двигателем: ECU и датчики (1.5S SOHC)

Электронный блок управления (ECU) является центральным компонентом системы, обрабатывающим данные от датчиков и управляющим исполнительными механизмами двигателя Daewoo Nexia 1.5S SOHC. Он непрерывно анализирует параметры работы силового агрегата, рассчитывает оптимальный состав топливовоздушной смеси, момент зажигания и угол опережения дроссельной заслонки для обеспечения эффективной работы мотора.

Сеть датчиков предоставляет ECU информацию о текущем состоянии двигателя и условиях эксплуатации. Нарушение работы любого из ключевых датчиков приводит к некорректным расчетам блока управления, что проявляется в снижении мощности, повышенном расходе топлива, нестабильных оборотах холостого хода или активации аварийного режима с зажиганием индикатора "Check Engine".

Основные датчики системы управления

Датчик	Функция
ДПКВ (Датчик положения коленчатого вала)	Фиксирует частоту вращения и угловое положение коленвала для синхронизации впрыска топлива и зажигания.
ДПРВ (Датчик положения распределительного вала)	Определяет фазу газораспределения для организации последовательного впрыска топлива.
ДМРВ (Датчик массового расхода воздуха)	Измеряет объем и массу воздуха, поступающего во впускной коллектор.
ДТОЖ (Датчик температуры охлаждающей жидкости)	Контролирует температуру двигателя, влияя на прогревные обороты и коррекцию смеси.
ДПДЗ (Датчик положения дроссельной заслонки)	Передает данные об угле открытия дросселя для расчета нагрузки на двигатель.
Датчик детонации	Обнаруживает вибрации детонационного сгорания для корректировки угла опережения зажигания.
Датчик кислорода (λ-зонд)	Анализирует содержание кислорода в отработавших газах для поддержания стехиометрического состава смеси.
Датчик скорости автомобиля	Передает информацию о скорости движения для функций стабилизации холостого хода и диагностики.

ECU использует показания ДМРВ и ДПДЗ для расчета базовой длительности впрыска, корректируя её на основании сигналов от ДТОЖ (компенсация температуры) и λ-зонда (обратная связь по составу выхлопа). Данные ДПКВ и ДПРВ обеспечивают точную синхронизацию процессов впрыска и зажигания относительно тактов работы двигателя.

Схема топливного насоса и цепи подачи питания

Топливный насос (ТН) на Daewoo Nexia расположен внутри топливного бака и относится к погружному модульному типу. Его основными компонентами являются электродвигатель постоянного тока, топливозаборник с сетчатым фильтром грубой очистки и поплавковый датчик уровня топлива. Насос нагнетает бензин под давлением 2.8-3.2 бар через топливопровод к рампе форсунок, обеспечивая непрерывную подачу при работающем двигателе.

Цепь электропитания ТН защищена плавким предохранителем номиналом 15А, обозначенным в монтажном блоке как "FUEL PUMP" (обычно F14). Управление осуществляется через главное реле системы впрыска (Main Relay) и реле топливного насоса. Последнее активируется кратковременным импульсом от ЭБУ при включении зажигания для создания давления в системе, а затем поддерживает работу при вращении стартера и работе ДВС.

Типовая схема подключения

Элемент цепи	Функция	Особенности
АКБ (+) → Предохранитель F14	Защита цепи	15А, в монтажном блоке салона
Предохранитель → Главное реле	Коммутация +12В	Реле активируется при включении зажигания
Главное реле → Реле ТН	Управление питанием	Контакты 85-86: катушка управления
Реле ТН → Разъем ТН (Красный провод)	Подача +12В на насос	Через 3-контактный разъем у топливного модуля
Корпус ТН → Масса (G202)	Замыкание цепи	Черный провод, точка крепления на кузове

Ключевые контрольные точки: Напряжение на разъеме ТН при работающем двигателе должно составлять 12±0.5В. Сопротивление обмотки электродвигателя насоса – 1.5-3.0 Ом. Падение напряжения в цепи питания не должно превышать 0.5В от АКБ до клеммы ТН.

Распространенные неисправности:

• Обрыв цепи питания (окисление контактов реле, предохранителя или разъема ТН)
• Короткое замыкание обмотки электродвигателя насоса
• Механический износ крыльчатки насоса
• Загрязнение сетчатого фильтра
• Неисправность реле ТН (проверяется подачей +12В на контакты 85-86)

Цепи управления катушкой зажигания и распределителем

Управление катушкой зажигания и распределителем на Daewoo Nexia осуществляется электронным блоком управления двигателем (ЭБУ) через транзисторный коммутатор. ЭБУ анализирует сигналы датчиков (положения коленвала, детонации, температуры) для точного расчета момента искрообразования. Коммутатор выполняет роль силового ключа, разрывая первичную цепь катушки зажигания по командам контроллера.

Напряжение бортовой сети (+12В) подается на первичную обмотку катушки через реле зажигания и предохранитель. При размыкании цепи коммутатором во вторичной обмотке генерируется высокое напряжение (15-30 кВ), которое поступает на центральный контакт распределителя. Механический привод трамблера синхронизирован с распредвалом, обеспечивая подачу импульса высокого напряжения на свечи цилиндров в соответствии с порядком работы двигателя.

Ключевые компоненты и их функции

• ЭБУ двигателя: Определяет угол опережения зажигания на основе данных датчиков
• Транзисторный коммутатор: Усиливает управляющие сигналы ЭБУ и коммутирует ток первичной обмотки
• Катушка зажигания: Преобразует низковольтный ток (12В) в высоковольтный импульс
• Распределитель (трамблер): Распределяет ВВ-напряжение по свечам через бегунок и контакты крышки
• Датчик Холла: Фиксирует положение вала распределителя для синхронизации искрообразования

Параметр	Значение	Примечание
Сопротивление первичной обмотки	0,4-0,6 Ом	При +20°C
Сопротивление вторичной обмотки	5,5-7,5 кОм	При +20°C
Зазор датчика Холла	0,3-0,5 мм	Относится к ротору трамблера

Критичным элементом является целостность высоковольтных проводов и контактов крышки распределителя. Нагар или пробой изоляции вызывают утечку тока, что проявляется в пропусках искрообразования. Регулировка момента зажигания выполняется поворотом корпуса трамблера после ослабления крепежных болтов, что изменяет положение датчика Холла относительно вращающегося вала.

Система впрыска топлива: форсунки и управляющие сигналы

Топливные форсунки в системе впрыска Daewoo Nexia выполняют ключевую функцию: они дозированно распыляют топливо во впускной коллектор непосредственно перед впускными клапанами каждого цилиндра. Конструктивно это электромагнитные клапаны, открывающиеся под управлением сигналов от электронного блока управления (ЭБУ) двигателем. Точное количество подаваемого топлива определяется длительностью электрического импульса, который форсунка получает от ЭБУ.

Форсунки установлены на топливной рампе, где поддерживается постоянное давление, создаваемое электробензонасосом. Важнейшей характеристикой является их производительность (калибровка), которая должна строго соответствовать параметрам, заложенным в прошивке ЭБУ. Неисправности форсунок – такие как засорение, нарушение герметичности, износ обмотки или механическое залипание – приводят к неравномерной работе двигателя, потере мощности и росту расхода топлива.

Принцип управления форсунками

ЭБУ двигателя генерирует управляющие импульсы для форсунок на основе анализа данных от датчиков:

• Датчик положения коленчатого вала (ДПКВ): Определяет базовый момент времени для впрыска.
• Датчик массового расхода воздуха (ДМРВ): Измеряет объем поступающего воздуха.
• Датчик положения дроссельной заслонки (ДПДЗ): Фиксирует нагрузку на двигатель.
• Датчик температуры охлаждающей жидкости (ДТОЖ): Корректирует подачу топлива на прогреве.
• Датчик кислорода (лямбда-зонд): Обеспечивает обратную связь для поддержания стехиометрического состава смеси.

ЭБУ рассчитывает длительность импульса впрыска (Injector Pulse Width) по алгоритму, учитывающему:

1. Расчет базовой длительности на основе объема воздуха и оборотов двигателя.
2. Коррекции по температуре двигателя и воздуха.
3. Коррекции по напряжению бортовой сети (влияет на скорость срабатывания форсунки).
4. Коррекции по сигналу лямбда-зонда (замкнутый контур регулирования).
5. Коррекции при работе в переходных режимах (разгон/торможение).

Схема управления: ЭБУ замыкает цепь управления форсункой на "массу" через мощный транзистор. При этом на обмотку электромагнита форсунки подается напряжение бортовой сети (+12В). Магнитное поле поднимает иглу клапана, открывая путь топливу. При размыкании цепи пружина возвращает иглу на седло, прекращая впрыск.

Параметр сигнала	Влияние на работу
Длительность импульса (мс)	Определяет количество впрыскиваемого топлива
Частота следования импульсов	Синхронизирована с оборотами двигателя
Фазировка (момент начала впрыска)	Зависит от типа впрыска (попарно-параллельный, фазированный)

Диагностика цепи управления включает проверку наличия импульсов на разъеме форсунки осциллографом или контрольной лампой, измерение сопротивления обмотки (обычно 11-15 Ом) и целостности проводки к ЭБУ. Отсутствие сигнала на конкретной форсунке указывает на обрыв цепи, неисправность драйвера в ЭБУ или проблемы в разъеме.

Проводка датчика положения коленчатого вала (ДПКВ) Daewoo Nexia

Электрическая цепь ДПКВ на Nexia состоит из трех проводов, обеспечивающих передачу сигнала в ЭБУ для синхронизации работы системы зажигания и топливных форсунок. Датчик устанавливается вблизи шкива коленвала с воздушным зазором 0,5-1,5 мм.

Цветовая маркировка проводов стандартной проводки:

Цвет провода	Назначение
Красный	Питание +5В от ЭБУ
Черный	Сигнальный выход к ЭБУ
Белый	Экранирующая оплетка (масса)

Диагностика неисправностей

Обрыв или повреждение проводки ДПКВ проявляется симптомами:

• Невозможность запуска двигателя
• Самопроизвольная остановка работающего мотора
• Плавающие обороты на холостом ходу

Проверка выполняется мультиметром в три этапа:

1. Измерение сопротивления между контактами датчика (480-1000 Ом)
2. Контроль целостности проводов от разъема ДПКВ до ЭБУ
3. Проверка отсутствия короткого замыкания на массу

Критически важно исключить пересечение проводки с высоковольтными проводами зажигания. Помехи от катушек искажают сигнал ДПКВ, вызывая сбои в работе двигателя.

Подключение датчиков температуры охлаждающей жидкости и воздуха

Датчик температуры охлаждающей жидкости (ДТОЖ) на Daewoo Nexia расположен на корпусе термостата или рядом с ним. Он подключается к электронному блоку управления (ЭБУ) через двухконтактный разъем. Сигнальный провод передает данные о текущей температуре ОЖ, что критично для корректировки топливной смеси и угла опережения зажигания.

Датчик температуры всасываемого воздуха (ДТВВ) монтируется во впускном воздушном коллекторе или корпусе воздушного фильтра. Подключение осуществляется аналогично ДТОЖ – двухпроводной схемой к ЭБУ. Показания ДТВВ влияют на расчет плотности воздуха и длительность впрыска топлива.

Схемы подключения

Датчик	Контакт 1	Контакт 2	Назначение
ДТОЖ	Сигнальный провод	Масса	Подключение к ЭБУ (контакты 25 и 4)
ДТВВ	Сигнальный провод	Масса	Подключение к ЭБУ (контакты 24 и 4)

Общие особенности подключения:

• Использование термостойких разъемов с фиксаторами
• Обязательное экранирование проводов от помех
• Прямое соединение массы с кузовом автомобиля

Типовые проблемы при некорректном подключении:

1. Неправильные показания температуры на приборной панели
2. Самопроизвольный переход на аварийный режим работы двигателя
3. Появление ошибок P0115 (ДТОЖ) и P0110 (ДТВВ) в памяти ЭБУ
4. Увеличенный расход топлива и нестабильный холостой ход

Электрическая схема датчика детонации двигателя Daewoo Nexia

Датчик детонации (ДД) в Daewoo Nexia представляет собой пьезоэлектрический элемент, преобразующий механические вибрации блока цилиндров в электрический сигнал. Он установлен на блоке двигателя между 2-м и 3-м цилиндрами. Основная функция – обнаружение детонационных стуков для корректировки угла опережения зажигания электронным блоком управления (ЭБУ).

Электрическая схема подключения ДД включает трехпроводное соединение: питание 5 В, сигнальный выход и "масса". Провода имеют цветовую маркировку: коричневый (сигнал), черный ("масса"), белый (питание +5В от ЭБУ). Сопротивление исправного датчика составляет 450-550 кОм при 20°C. Обрыв цепи или короткое замыкание фиксируются ЭБУ как ошибка P0325.

Принцип работы в цепи

При возникновении детонации датчик генерирует переменное напряжение (до 1.5 В). Сигнал по коричневому проводу поступает на вход B56 контроллера ЭБУ. ЭБУ анализирует амплитуду и частоту колебаний, при превышении порога – корректирует УОЗ в сторону запаздывания.

• Критические параметры цепи:
  • Напряжение питания: 4.8-5.2 В
  • Сопротивление изоляции: >20 МОм
  • Допустимое сопротивление проводов: <0.5 Ом

Цвет провода	Назначение	Контрольная точка
Коричневый	Сигнал к ЭБУ (B56)	0.1-1.5V (при работе)
Белый	+5V от ЭБУ (A21)	5V ±0.2V (при включ. зажигания)
Черный	Земля (A22)	Сопротивление на массу: 0 Ом

Диагностика неисправностей включает проверку напряжения питания, целостности проводов и сопротивления ДД мультиметром. Важно: при замене датчика затягивайте его с моментом 18-22 Н·м – перетяжка искажает чувствительность.

Цепи управления клапаном холостого хода (РХХ)

Управление регулятором холостого хода (РХХ) в Daewoo Nexia осуществляется электронным блоком управления двигателем (ЭБУ) через специализированную силовую цепь. Клапан, представляющий собой шаговый электродвигатель, изменяет сечение байпасного канала для стабилизации оборотов холостого хода при изменении нагрузки (включение фар, кондиционера, прогреве).

Основные компоненты цепи включают ЭБУ, четырехконтактный разъем РХХ, предохранитель защиты системы впрыска (обычно 15А в монтажном блоке) и силовые провода. Неисправности проявляются нестабильными оборотами, глохнущим двигателем на "нейтрали" или ошибками самодиагностики (например, P0505).

Принцип работы и диагностика цепи

ЭБУ подает импульсные сигналы на две обмотки клапана в строгой последовательности, обеспечивая точное позиционирование штока. Схема подключения фаз РХХ:

Контакт РХХ	Назначение	Цвет провода (тип.)	Куда ведет
A	Фаза 1 обмотки	Красный	ЭБУ (Pin 67)
B	Фаза 2 обмотки	Синий	ЭБУ (Pin 66)
C	Фаза 3 обмотки	Желтый	ЭБУ (Pin 65)
D	Фаза 4 обмотки	Черный	ЭБУ (Pin 64)

Важно: При диагностике проверяют:

• Напряжение питания цепи (12В при включенном зажигании на предохранителе)
• Сопротивление обмоток (между A-B и C-D: 40-80 Ом, между A-C/B-D: бесконечность)
• Целостность проводов и контактов в разъемах
• Отсутствие короткого замыкания на "массу"

Загрязнение штока или воздушного канала, механический износ, коррозия контактов или нарушение калибровки после снятия приводят к сбоям даже при исправной электрической цепи. После замены РХХ обязательна адаптация через диагностическое оборудование.

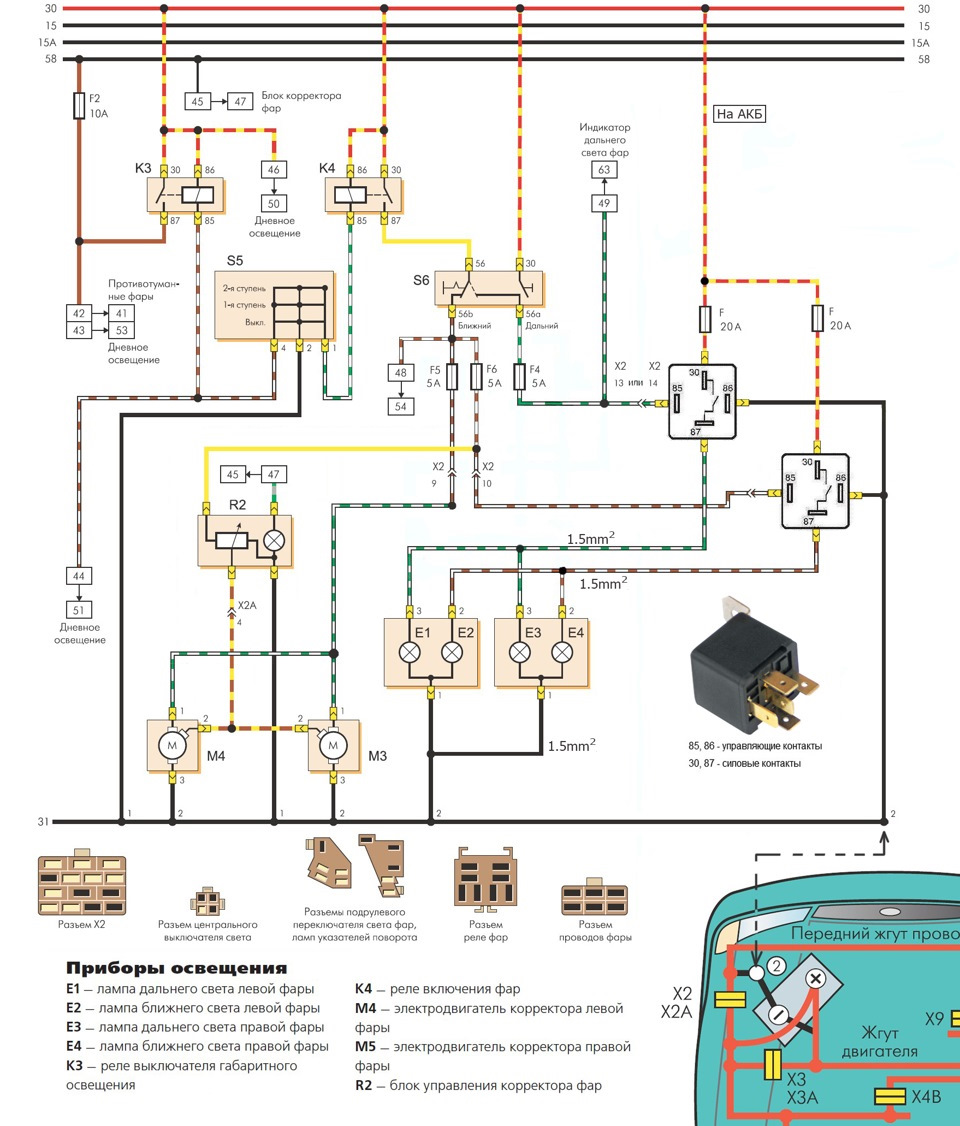

Схема подключения ближнего света Daewoo Nexia

Цепь питания ближнего света на Daewoo Nexia запитывается через замок зажигания и управляется подрулевым переключателем. Основные силовые компоненты включают реле ближнего света (расположенное в монтажном блоке салона), предохранители F5 (15А) и F17 (15А), а также лампы H4 в обеих фарах. Масса ламп обеспечивается через точки G101 (левая фара) и G102 (правая фара), закрепленные на кузове.

Активация происходит при повороте рукоятки подрулевого выключателя в положение "ближний свет". Это замыкает управляющую цепь реле, которое подает +12В от аккумулятора через контакты 30-87 реле на предохранители. От предохранителей питание распределяется отдельно на левую (жёлтый провод) и правую (синий провод) лампы через разъёмы фар.

Ключевые элементы цепи

Электрические параметры и подключение:

Компонент	Характеристики	Цвет проводов
Лампы H4	55W, цоколь P43t	Жёлтый (L), Синий (R)
Реле K5	Тип 12V/30A	Красный (85), Коричневый (86)
Предохранители	F5(15A) - левая, F17(15A) - правая	Красный (вход)

Особенности работы:

• При включении зажигания напряжение через контакт 15 поступает на подрулевой переключатель
• Реле активируется сигналом по коричневому проводу от переключателя
• Дублирующая защита: отдельные предохранители для каждой фары предотвращают полное отключение света при перегорании
• Контроль исправности: при выходе из строя одной лампы вторая продолжает работать

Управление дальним светом фар и цепь сигнализации включения

Активация дальнего света на Daewoo Nexia осуществляется через подрулевой переключатель. При перемещении рычага в положение "Far" замыкается цепь, подающая +12В от монтажного блока (через предохранитель) на обмотку реле дальнего света. Срабатывание реле замыкает силовую цепь, по которой напряжение поступает непосредственно на нити дальнего света обеих фар.

Сигнализация включения реализована через отдельную цепь малой мощности. При активации дальнего света +12В поступает на контрольную лампу в комбинации приборов через ограничительный резистор. Лампа замыкается на "массу" через диодный блок, что обеспечивает её свечение только при включенном дальнем свете и исключает ложные срабатывания.

Ключевые компоненты цепи

• Подрулевой переключатель: коммутирует управляющий сигнал для реле
• Реле дальнего света (расположено в монтажном блоке): управляет силовой цепью фар
• Предохранитель F7 (15А): защищает силовую цепь
• Диодный блок: изолирует цепь сигнальной лампы
• Контрольная лампа синего цвета (в щитке приборов)

Компонент	Функция	Типовые неисправности
Реле дальнего света	Коммутация высокого тока	Залипание контактов, обрыв катушки
Подрулевой переключатель	Инициирование включения	Окисление контактов, механический износ
Диодный блок	Защита цепи индикации	Пробой диода, коррозия разъёмов

При диагностике отсутствия дальнего света последовательно проверяют: состояние предохранителя F7, работу реле (щелчок при включении), напряжение на контактах фар, целостность цепи "массы". Если горит сигнальная лампа при выключенном дальнем свете - вероятен пробой диода в блоке индикации.

Электропроводка передних противотуманных фар (ПТФ)

Электропитание противотуманных фар на Дэу Нексия осуществляется через реле, управляемое выключателем на приборной панели. Основной силовой провод (+12В) подключается к монтажному блоку предохранителей, где установлен отдельный предохранитель номиналом 15А, защищающий цепь от перегрузок.

Цепь управления реле замыкается при активации выключателя ПТФ, после чего напряжение подается непосредственно на лампы фар через контакты реле. Масса фар реализована через точки кузова в подкапотном пространстве, обеспечивая надежное заземление.

Характеристики цепи

Ключевые компоненты схемы:

• Провод питания: Сечение 1.5 мм² (оранжевый с черной полосой)
• Предохранитель: F18 (15А) в основном блоке предохранителей
• Реле ПТФ: Расположено в монтажном блоке (позиция R8)
• Управляющий сигнал: Синий провод от выключателя

Цвет провода	Функция	Сечение (мм²)
Оранжевый/черный	+12В к лампам	1.5
Синий	Управление реле	0.75
Черный	Масса	1.5

Важно! Коррозия контактов в разъемах фар – частая причина неисправности. При диагностике обязательно проверьте состояние клемм и целостность "массы".

Цепи питания габаритных огней и подсветки номера

Питание габаритных огней и подсветки номерного знака Daewoo Nexia осуществляется через предохранитель F9 (15А), расположенный в монтажном блоке салона. Напряжение к предохранителю подаётся непосредственно от аккумуляторной батареи по постоянно "горячему" проводу. Активация цепи происходит при включении выключателя наружного освещения на рулевой колонке.

При повороте рукоятки выключателя в первое фиксированное положение ("габариты") замыкается контактная группа, отправляющая управляющий сигнал на реле габаритных огней (K5). Реле располагается в центральном монтажном блоке под панелью приборов. Срабатывание реле замыкает силовую цепь, подающую напряжение от предохранителя F9 к потребителям.

Распределение питания

От реле K5 ток поступает по двум основным магистралям:

• Передние габаритные огни: Через коричневый провод к лампам в блок-фарах (мощность 5W).
• Задние габаритные огни и подсветка номера: По серо-красному проводу к задним фонарям (лампы 5W) и отдельно к плафону подсветки номерного знака (лампа 5W).

Важно: Все лампы в цепи заземляются через кузов автомобиля (массу). Коррозия или плохой контакт в точках заземления (особенно на задней панели) – частая причина неисправности.

Система указателей поворота и аварийной сигнализации Daewoo Nexia

Основой системы служит реле-прерыватель (реле поворотов), расположенное в монтажном блоке предохранителей салона. Оно генерирует импульсный ток для мигания ламп указателей поворота и ламп аварийной сигнализации. Управление осуществляется через подрулевой переключатель, имеющий фиксированные положения для левого/правого поворотов и нейтрали.

Цепь аварийной сигнализации активируется отдельной кнопкой на центральной консоли, которая при нажатии замыкает питание на реле-прерыватель, минуя подрулевой переключатель. При этом одновременно работают все лампы указателей поворота и соответствующий индикатор на приборной панели. Предохранители F4 (10А) и F13 (10А) в монтажном блоке защищают цепи поворотов и аварийки соответственно.

Ключевые компоненты и принципы работы

• Лампы указателей поворота: Передние (габарит/поворот), боковые повторители на крыльях, задние (в блок-фарах). Мощность: 21 Вт (перед/зад), 5 Вт (повторители).
• Контроль исправности: При перегорании лампы частота мигания оставшихся резко увеличивается из-за изменения нагрузки на реле.
• Приоритет аварийной сигнализации: При включенной "аварийке" работа подрулевого переключателя поворотов блокируется.

Компонент	Расположение	Функция
Реле-прерыватель	Монтажный блок салона	Генерация импульсов для мигания ламп
Предохранитель F4	Монтажный блок салона	Защита цепи указателей поворота (10А)
Предохранитель F13	Монтажный блок салона	Защита цепи аварийной сигнализации (10А)
Кнопка аварийки	Центральная консоль	Прямое включение реле в обход рулевого переключателя

Типовые неисправности включают отказ мигания (сгоревшее реле, обрыв в цепи), постоянное горение ламп (залипание реле, КЗ) или разную частоту мигания (перегорание лампы, плохой контакт в патроне). Диагностику начинают с проверки предохранителей, состояния ламп и тестирования реле заменой на заведомо исправное.

Принципиальная схема стоп-сигналов и контрольной лампы

Цепь стоп-сигналов на Daewoo Nexia активируется при нажатии педали тормоза через выключатель, установленный на кронштейне педального узла. При замыкании контактов выключателя напряжение +12В от предохранителя F8 (10А) в монтажном блоке поступает на лампы стоп-сигналов, расположенные в задних фонарях, и параллельно – на контрольную лампу в комбинации приборов. Масса цепи обеспечивается через точки кузова G101 (левая передняя стойка) и G201 (центральная панель).

Контрольная лампа (обозначается символом «(!)» на панели приборов) подключена к двум цепям: основная – через выключатель стоп-сигналов, дублирующая – от стояночного тормоза. При срабатывании любого из контуров лампа загорается красным цветом. Диагностика неисправностей включает проверку предохранителя, состояния выключателя, целостности проводов (черный с красной полосой – +12В, черные – масса) и контактов в разъемах Х14 (панель приборов), Х6 (левый задний фонарь), Х7 (правый задний фонарь).

Ключевые компоненты схемы

• Выключатель стоп-сигналов: Нормально разомкнут, крепится на 2 винта, регулируется по ходу педали. Контакты: 1 – +12В от F8, 2 – выход на лампы.
• Задние фонари: Каждый содержит лампу стоп-сигнала (P21W) с двунитевой нитью (вторая нить – габаритный огонь).
• Проводка:
  • Силовой провод (+12В): черный с красной полосой (B/R).
  • Массовые провода: черные (B) к точкам G101, G201.
• Контрольная лампа: LED-элемент в приборной панели, дублированная активация от ручника.

Элемент	Номинал/Тип	Расположение
Предохранитель	F8 (10А)	Монтажный блок в салоне
Лампы стоп-сигналов	P21W	Задние блок-фары
Выключатель	NF-6521	Кронштейн педали тормоза

Важно: Коррозия в разъемах Х6/Х7 – частая причина отказа. При замене ламп обязательно проверять целостность нити накала стоп-сигнала (отдельно от габаритной). Ложное срабатывание контрольной лампы указывает на замыкание проводки или неисправность датчика ручника.

Цепи задних фонарей и освещения номерного знака

Цепь задних фонарей объединяет функции стоп-сигналов, габаритного освещения, указателей поворота и света заднего хода. Каждый фонарь содержит комбинированные лампы с двухнитевыми элементами: одна нить отвечает за габариты/стоп-сигналы, вторая – за повороты. Отдельная секция с белой линзой активируется при включении задней передачи. Все соединения выполняются через разъемы в багажнике, защищенные от влаги резиновыми уплотнителями.

Цепь подсветки номерного знака питается от общего контура габаритных огней. Два плафона с лампами W5W (T10) монтируются над номерной пластиной на заднем бампере или крышке багажника. Проводка проходит внутри багажника совместно с жгутом задних фонарей, используя общее заземление через точку кузова возле крепления фонарей.

Ключевые компоненты и защита

Управление осуществляется через:

• Многопозиционный выключатель света на рулевой колонке (габариты)
• Выключатель стоп-сигналов на педали тормоза
• Реле поворотов в монтажном блоке (заодно с "аварийкой")
• Выключатель заднего хода на КПП

Предохранители цепи расположены в основном монтажном блоке салона:

F16 (15A)	Габаритные огни + подсветка номера
F7 (15A)	Стоп-сигналы
F3 (10A)	Указатели поворота
F12 (10A)	Фонарь заднего хода

Типовые неисправности включают:

1. Окисление контактов в разъемах фонарей
2. Перегорание ламп из-за вибрации или скачков напряжения
3. Коррозия "массовых" точек крепления
4. Повреждение изоляции проводов при открывании багажника
5. Выход из строя концевика педали тормоза

Диагностика требует проверки напряжения на разъемах при активации функций. Если все лампы секции не работают – искать обрыв питания или "массы". При отказе одного элемента – тестировать патрон лампы и соответствующий контакт в колодке.

Электросхема системы звукового сигнала

Система звукового сигнала Daewoo Nexia включает два параллельно подключенных сигнала (высокого и низкого тона), управляемых через реле. Напряжение подается от аккумулятора через плавкий предохранитель F7 (15А), расположенный в монтажном блоке салона. Ключевым элементом управления является кнопка сигнала на рулевой колонке, замыкающая цепь при нажатии.

При активации кнопки напряжение поступает на обмотку реле звукового сигнала, что вызывает замыкание силовых контактов. Через замкнутые контакты реле питание подается непосредственно на электромагниты звуковых сигналов. Корпуса сигналов подключены к "массе" кузова через точки крепления к радиаторной решетке или кузовным элементам, обеспечивая замкнутый контур.

Компоненты цепи

• Источник питания: АКБ 12В → предохранитель F7 (15А)
• Управление: Кнопка на руле → реле сигнала
• Исполнительные устройства: Сигнал высокого тона (H) и низкого тона (L)
• Защита: Плавкая вставка в цепи питания

Цвет провода	Назначение	Точка подключения
Красный	Питание +12В к реле	От предохранителя F7
Черный/желтый	Управление реле	Кнопка → обмотка реле
Синий	Выход на сигналы	Реле → клеммы сигналов

Типовые неисправности: Отказ сигналов чаще вызван перегоранием предохранителя F7, окислением "массовых" соединений на кузове, коррозией контактов реле или повреждением кнопки. Диагностику начинают с проверки напряжения на контакте 30 реле при нажатой кнопке.

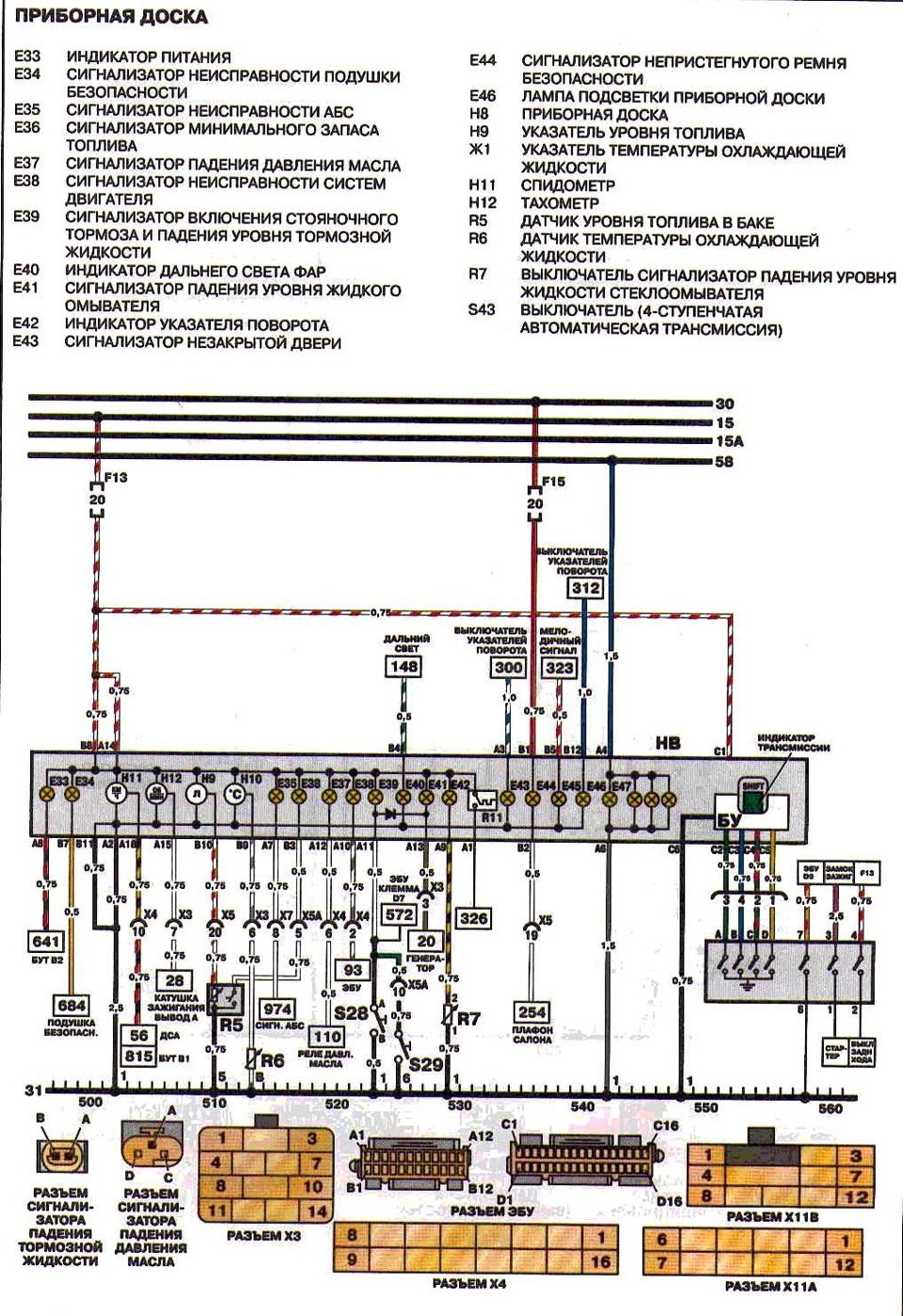

Приборная панель: тахометр и спидометр (электрические цепи)

Спидометр Дэу Нексия использует сигнал скорости от датчика, установленного в коробке передач. Этот датчик генерирует импульсы переменного тока, частота которых прямо пропорциональна скорости вращения ведущих колес. Электрическая цепь спидометра включает: провод питания (+12В при включенном зажигании), сигнальный провод к датчику скорости, и массовый провод. Импульсный сигнал по сигнальному проводу поступает на комбинацию приборов, где преобразуется в показания скорости.

Тахометр получает данные от катушки зажигания (система DIS). Цепь тахометра содержит: входной сигнальный провод (подключен к первичной цепи катушки), провод питания (+12В после включения зажигания) и цепь массы. Импульсы напряжения с катушки зажигания, соответствующие частоте искрообразования, поступают на приборную панель. Электронный модуль панели преобразует эти импульсы в показания оборотов двигателя (об/мин).

Ключевые компоненты цепей

• Датчик скорости: Устанавливается на КПП. Тип – индуктивный, двухконтактный.
• Катушка зажигания: Источник сигнала для тахометра (вывод первичной обмотки).
• Комбинация приборов: Содержит микропроцессор для обработки сигналов и управления стрелочными приводами.
• Предохранители: Защищают цепи питания (обычно F5-F7 в монтажном блоке).

Компонент	Тип сигнала	Назначение проводов
Датчик скорости	Аналоговый импульсный	1. Сигнальный (к панели) 2. Масса
Цепь тахометра	Импульсы напряжения	1. Сигнальный (от катушки) 2. Питание +12В 3. Масса

Важно! Корректность показаний зависит от целостности проводки, качества контактов массы (кузов, двигатель) и исправности датчиков. Помехи в сигнальных цепях (например, от поврежденной изоляции) вызывают скачки стрелок или их залипание.

Контрольные лампы давления масла и температуры двигателя

Контрольная лампа давления масла на панели приборов Daewoo Nexia активируется при недостаточном давлении в системе смазки двигателя. Она загорается красным цветом при включении зажигания и должна погаснуть после запуска мотора, что подтверждает создание рабочего давления масляным насосом. Постоянное горение или включение лампы во время движения сигнализирует об аварийной ситуации.

Лампа аварийной температуры охлаждающей жидкости срабатывает при перегреве двигателя, отображаясь красным или оранжевым символом радиатора на комбинации приборов. Её активация происходит при достижении критической температуры антифриза (обычно выше 110°C), фиксируемой датчиком в системе охлаждения. Игнорирование этого сигнала может привести к деформации ГБЦ и заклиниванию двигателя.

Причины срабатывания и диагностика

Для лампы давления масла:

• Низкий уровень масла в картере
• Неисправность датчика давления или электропроводки
• Загрязнение масляного фильтра или маслоприёмника
• Износ масляного насоса или подшипников коленвала

Алгоритм проверки:

1. Проверить уровень масла щупом при заглушенном двигателе
2. Произвести замер давления механическим манометром вместо штатного датчика
3. Осмотреть цепь датчика (контакты, провода на обрыв)

Для лампы перегрева:

Симптом	Возможная причина
Лампа горит постоянно	Утечка охлаждающей жидкости, неисправность термостата
Мигает при движении	Отказ вентилятора радиатора, забитые соты радиатора
Включается на холостом ходу	Неисправность помпы, воздушные пробки в системе

При срабатывании любой из ламп необходимо немедленно остановить двигатель после безопасного съезда с дороги. Дальнейшее движение разрешается только после устранения неисправности и подтверждения нормализации параметров давления масла и температуры.

Цепи питания и управления вентилятором радиатора

Цепь питания вентилятора радиатора на Daewoo Nexia запитана напрямую от аккумулятора через силовые предохранители. Основные компоненты включают 30-амперный предохранитель в монтажном блоке под капотом, главное реле вентилятора, и дополнительное реле (для двухскоростных систем). Электродвигатель вентилятора подключается к реле толстыми проводами сечением 2.5–4 мм², рассчитанными на высокий ток потребления.

Управление активацией осуществляется через низкоточную цепь, контролируемую ЭБУ двигателя. ЭБУ анализирует сигнал с датчика температуры охлаждающей жидкости (ДТОЖ), расположенного в корпусе термостата. При достижении пороговой температуры (обычно 98–105°C для первой скорости, 105–115°C для второй) ЭБУ замыкает цепь управления реле, подавая массу на катушку реле через тонкий провод (0.5–0.75 мм²). В некоторых модификациях участвует температурный датчик на радиаторе.

Ключевые компоненты цепи

• Источник питания: АКБ → предохранитель F5 (30A) в подкапотном блоке.
• Исполнительные элементы:
  • Главное реле вентилятора (обозначение K5/K7 в схемах)
  • Дополнительное реле для второй скорости (при наличии)
  • Электродвигатель вентилятора с двухконтактным разъемом
• Датчики управления:
  • ДТОЖ (сигнал на ЭБУ)
  • Датчик включения вентилятора на радиаторе (в ранних моделях)
• Управляющий модуль: ЭБУ двигателя (контакт A6 для управления реле)

Тип неисправности	Возможные причины	Проверяемые элементы
Вентилятор не включается	Обрыв цепи, сгоревший предохранитель, неисправное реле, поломка ДТОЖ	F5, реле K5/K7, целостность проводов от ЭБУ к реле
Работа на одной скорости	Выход из строя реле второй скорости, обмотки двигателя	Дополнительное реле, сопротивление обмоток мотора
Постоянная работа	Залипание реле, КЗ в цепи управления, неверные показания ДТОЖ	Реле, сигнал с ДТОЖ на ЭБУ, контакт A6 ЭБУ на "массу"

Примечание: В моделях до 2003 года встречается упрощенная схема с термовыключателем на радиаторе, замыкающим цепь напрямую без участия ЭБУ. Цепи всегда защищены отдельным предохранителем во избежание перегрузки.

Система отопления салона: электродвигатель вентилятора печки

Электродвигатель вентилятора отопителя (печки) является ключевым элементом системы климат-контроля Daewoo Nexia. Он обеспечивает принудительную циркуляцию воздуха через радиатор печки и воздуховоды, регулируя интенсивность обдува салона независимо от работы двигателя.

На автомобилях Daewoo Nexia применяется коллекторный электродвигатель постоянного тока с возбуждением от постоянных магнитов. Управление скоростью вращения осуществляется через дополнительное сопротивление (резистор), подключенное последовательно к цепи двигателя. Переключение режимов скорости выполняется водителем с помощью переключателя на панели управления отопителем.

Особенности устройства и функционирования

• Расположение: Установлен внутри воздуховода под панелью приборов со стороны переднего пассажира, за бардачком.
• Конструкция: Состоит из ротора с обмотками, статора с магнитами, щёточно-коллекторного узла и крыльчатки турбинного типа.
• Режимы работы: 3 или 4 ступени скорости (в зависимости от комплектации), переключаемые комбинацией контактов резистора.

Характерные неисправности и диагностика

1. Полный отказ вращения:
   • Обрыв цепи питания (предохранитель F8 в монтажном блоке)
   • Неисправность переключателя скоростей
   • Залипание щёток или износ коллектора
2. Работа только на максимальной скорости:
   • Обрыв или перегрев добавочного резистора
   • Короткое замыкание в цепи управления
3. Посторонние шумы (скрежет, гул):
   • Износ подшипников вала ротора
   • Попадание инородных предметов в крыльчатку
   • Деформация крыльчатки от перегрева

Параметр	Значение
Номинальное напряжение	12 В
Потребляемый ток (max)	15-20 А
Тип разъёма подключения	3-контактный (питание, масса, управление резистором)

Проверка работоспособности осуществляется подачей напряжения 12В напрямую на клеммы двигателя, минуя цепь управления. Отсутствие вращения при прямом подключении указывает на неисправность самого электродвигателя. Измерение сопротивления обмоток добавочного резистора должно показывать разные значения для каждой скорости.

Реостат управления скоростью вентилятора отопителя

Реостат в системе отопления Daewoo Nexia выполняет функцию регулировки напряжения, подаваемого на электродвигатель вентилятора. Он представляет собой переменный резистор, интегрированный в цепь питания между переключателем режимов и мотором. Физически элемент расположен за панелью управления климатом, часто совмещен с ручкой выбора скорости.

Принцип действия основан на изменении сопротивления в зависимости от положения регулятора. При минимальном сопротивлении (положение MAX) напряжение достигает максимума, обеспечивая высокие обороты вентилятора. По мере увеличения сопротивления (поворот ручки к MIN) напряжение падает, снижая скорость вращения крыльчатки.

Ключевые особенности и неисправности

Типичные признаки неисправности реостата включают:

• Работу вентилятора только на максимальной скорости (обрыв или критический износ резистивного слоя)
• Полное отсутствие реакции на регулировку при исправном предохранителе и моторе
• Периодическое отключение вентилятора в определенных положениях ручки
• Характерный запах горелой пластмассы из-за перегрева контактов

Диагностика выполняется мультиметром в режиме измерения сопротивления. Нормальные показания между контактами должны плавно изменяться при вращении регулятора без скачков или обрывов цепи. Распространенные причины выхода из строя:

1. Выгорание токопроводящего слоя от перегрузки
2. Коррозия контактных дорожек из-за попадания влаги
3. Механическое разрушение подвижного контакта
4. Оплавление корпуса при коротком замыкании

Положение регулятора	Примерное сопротивление	Напряжение на моторе
Скорость 1 (MIN)	3.0-3.5 Ом	5-6 В
Скорость 2	1.5-2.0 Ом	8-9 В
Скорость 3	0.5-0.8 Ом	10-11 В
Скорость 4 (MAX)	~0 Ом	12-14 В

При замене реостата обязательна проверка состояния разъемов и проводов на участке цепи. Установка неоригинального элемента с некорректными параметрами сопротивления может вызвать преждевременный выход из строя нового реостата или электродвигателя.

Электропроводка заднего стеклоочистителя и омывателя Daewoo Nexia

Цепь питания заднего стеклоочистителя и омывателя активируется через комбинированный переключатель на рулевой колонке. При повороте рукоятки переключателя в положение "задний дворник" напряжение от монтажного блока предохранителей (через предохранитель F4 номиналом 15А) подается на электродвигатель очистителя. Отдельная секция переключателя управляет насосом заднего омывателя при подтягивании рукоятки на себя.

Электродвигатель стеклоочистителя имеет встроенный редуктор и механизм автоматического возврата щетки в парковочное положение после отключения. Насос омывательной жидкости установлен в бачке омывателя и работает только при удержании переключателя в активном положении. Обе цепи замыкаются на массу автомобиля через точки крепления соответствующих элементов к кузову.

Ключевые компоненты системы

• Предохранитель F4 (15А) в монтажном блоке – защита цепи дворника
• Предохранитель F7 (10А) – защита цепи омывателя
• Комбинированный подрулевой переключатель – управление режимами
• Электродвигатель M1 заднего очистителя с парковочным реле
• Центробежный насос BQ1 в бачке омывателя

Типовые неисправности включают: окисление контактов в разъемах моторчика, обрыв проводов в гофре между кузовом и задней дверью, выход из строя мотор-редуктора, засорение форсунки омывателя или потеря герметичности трубок. Для диагностики рекомендуется проверка наличия напряжения на разъеме двигателя при активации переключателя тестером.

Управление стеклоочистителями ветрового стекла (режимы)

Переключение режимов работы стеклоочистителей на Daewoo Nexia осуществляется подрулевым рычагом, расположенным справа от рулевой колонки. Основные функции сосредоточены на концевой части рычага, где находится вращающийся селектор режимов и кнопки дополнительных опций.

Рычаг позволяет водителю гибко адаптировать работу щеток под интенсивность осадков и условия видимости. Механическое исполнение узла обеспечивает надежную коммутацию цепей через реле и мотор стеклоочистителя, за исключением функции омывателя, активируемой отдельным подтягиванием рычага на себя.

Детализация режимов работы

Селектор режимов на рычаге имеет несколько фиксированных позиций:

• OFF – полное отключение щеток
• INT (Intermittent) – прерывистая работа с регулируемой паузой:
  • Длительность паузы (3-15 сек) изменяется поворотом кольца на рычаге
  • Активируется реле времени в монтажном блоке
• LO – непрерывная работа на малой скорости
• HI – непрерывная работа на высокой скорости

Дополнительные функции:

1. Омыватель – активируется подтягиванием рычага на себя:
   • Одновременно включает подачу жидкости и работу щеток
   • Щетки продолжают работать 3-5 сек после отпускания
2. Автоматическое возвращение щеток в парковочное положение после отключения

Режим	Управление	Особенности
INT	Поворот кольца регулировки	Зависит от положения реостата
Омыватель	Подтягивание рычага	Задействует мотор омывателя
Парковка	Автоматически	Срабатывает при любом выключении

Цепи питания системы омывателя лобового стекла

Электропитание насоса омывателя активируется через реле, управляемое подрулевым переключателем. При включении переключателя подается сигнал на обмотку реле, замыкающее силовую цепь. Насос получает напряжение напрямую от главного реле или предохранителя в монтажном блоке, в зависимости от года выпуска Nexia.

Рабочее напряжение поступает на электромотор насоса по двум проводам: постоянный "+" и управляемый "массовый". Полярность на клеммах мотора меняется при переключении режимов (лобовое/заднее стекло), обеспечивая реверсивное вращение вала. Предохранитель номиналом 10-15А защищает цепь от перегрузок, расположен в салонном или подкапотном блоке.

Ключевые элементы цепи

• Источник питания: Предохранитель F18 (15A) в салонном блоке
• Коммутация: Реле омывателя (контакты 30-87)
• Управление: Подрулевой переключатель (контакты 53i/53j)
• Исполнительный механизм: Двухнаправленный электромотор насоса
• Защита: Терморазмыкатель в моторном отсеке

Цвет провода	Функция	Точка подключения
Красный/синий	Плюс питания (+12V)	Контакт 30 реле → Мотор
Чёрный	Управляющая "масса"	Переключатель → Контакт 85 реле
Синий/белый	Реверс (заднее стекло)	Переключатель → Мотор

При диагностике проверяют наличие напряжения на контакте 30 реле при включенном зажигании. Отсутствие работы насоса при срабатывании реле указывает на обрыв цепи, окисление разъёмов бачка или износ щёток электромотора. Короткое замыкание вызывает перегорание предохранителя F18.

Подключение реле разгрузки цепи фар (блок модуля)

Реле разгрузки устанавливается для снижения нагрузки на подрулевой переключатель фар. Без него весь ток фар проходит через контакты переключателя, вызывая их обгорание и выход из строя. Подключение реле переносит основную силовую нагрузку на отдельное реле, продлевая ресурс штатных элементов.

Модуль реле разгрузки монтируется в моторном отсеке на штатное место блока реле. Силовые провода от аккумулятора подключаются напрямую к реле через предохранитель, минуя стандартную цепь. Управляющий сигнал берется с подрулевого переключателя, что исключает необходимость модификации салонной проводки.

Порядок подключения

Основные этапы монтажа:

1. Отключить минусовую клемму аккумулятора
2. Снять декоративную накладку блока реле в моторном отсеке
3. Установить реле разгрузки в свободное гнездо блока (обычно обозначено как FOG или HEAD RELAY)

Контакт реле	Назначение	Цвет провода Nexia
30	Питание от АКВ (+) через предохранитель	Красный (толстый сечение)
87	Выход на фары	Желтый или синий
85	Управляющий "+" от подрулевого переключателя	Зеленый с полосой
86	Масса (кузов)	Черный

Критические требования:

• Сечение силовых проводов (контакты 30/87) - не менее 2.5 мм²
• Номинал предохранителя - 20А
• Обязательная пропайка всех соединений
• Защита разъемов термоусадкой

После подключения проверьте работу ближнего/дальнего света. При корректном монтаже подрулевой переключатель перестает нагреваться, а яркость фар увеличивается за счет снижения потерь напряжения.

Электрическая схема замка зажигания и ACC/ON-цепей

Замок зажигания Daewoo Nexia выполняет ключевую функцию распределения питания между основными цепями автомобиля через несколько фиксированных положений: ACC (дополнительные потребители), ON (зажигание), START (стартер). Его контактная группа коммутирует силовые линии от аккумулятора к реле и предохранителям, обеспечивая безопасную работу систем. Неисправности в этой цепи приводят к отказу запуска двигателя, обесточиванию приборной панели или некорректной работе электрооборудования.

Схема строится вокруг контактов замка (обычно 6-пиновый разъём), где постоянный "+" от АКБ (через предохранитель F10) поступает на клемму 30/1. В положении ACC замыкаются контакты 30/1-INT, активируя цепи магнитолы, прикуривателя и стеклоподъёмников через предохранители F3, F4, F6. В позиции ON дополнительно замыкается контакт 30/1-15, подавая питание на катушку зажигания, ЭБУ, топливный насос и датчики через реле K4 и предохранители F1, F7, F8.

Распределение контактов и защитных элементов

Положение замка	Активируемые цепи	Предохранители
ACC	Аудиосистема, прикуриватель, центральный замок	F3 (10A), F4 (15A), F6 (15A)
ON (IGN)	ЭБУ, топливный насос, катушка зажигания, датчики	F1 (15A), F7 (10A), F8 (15A)
START	Втягивающее реле стартера	F9 (30A)

Критичные узлы для диагностики:

• Предохранитель F10 (40A) в монтажном блоке – общее питание замка.
• Реле стартера K1 – управляется сигналом с клеммы 50 замка.
• Реле зажигания K4 – включает цепи ON при получении "+" с клеммы 15.
• Окисление контактов в разъёме замка – частая причина потери напряжения.

Проверка цепи требует замера напряжения на клеммах разъёма замка в разных положениях ключа. Отсутствие "+12V" на контакте 15 в позиции ON указывает на неисправность контактной группы, обрыв провода до реле K4 или сгоревший F1. Аналогично, отказ потребителей ACC при работающем ON свидетельствует о проблемах с предохранителями F3-F6 или контактом INT.

Проводка дверей: центральный замок и управление

Электропроводка дверей в Daewoo Nexia обеспечивает работу центрального замка и оконных регуляторов. Основные жгуты проходят через гибкие гофры между кузовом и дверьми, подвергаясь постоянным механическим нагрузкам при открывании/закрывании. Наиболее уязвимые точки – участки у шарниров дверей, где часто происходит перетирание изоляции и обрыв проводов.

Центральный замок управляется блоком, расположенным под передней панелью со стороны водителя. Сигналы к актуаторам в дверях передаются по отдельным проводам для блокировки/разблокировки. Цепь защищена предохранителем номиналом 15А в монтажном блоке. Неисправности проявляются отказом всех дверей или отдельных актуаторов, часто из-за повреждения проводки или окисления контактов в разъемах.

Ключевые компоненты системы

• Актуаторы замков: Устанавливаются в каждой двери, содержат электромотор и механизм привода.
• Блок управления: Обрабатывает сигналы с брелока, кнопки водительской двери и штатного ключа.
• Концевые выключатели: Фиксируют положение двери (открыта/закрыта) для автоматической разблокировки.

Цвет провода	Назначение	Напряжение
Красный/черный	Питание актуаторов (+12В)	Постоянное
Синий/белый	Сигнал блокировки	Импульсное
Зеленый/желтый	Сигнал разблокировки	Импульсное

Для диагностики используйте мультиметр: проверьте наличие напряжения на разъемах актуаторов при нажатии кнопки. При отсутствии сигнала исследуйте целостность проводов в гофре и контакты в разъемах под панелью приборов. Частая неисправность – замыкание коричневого провода массы на кузове в зоне порога.

Цепи питания электростеклоподъемников передних дверей Daewoo Nexia

Питание электростеклоподъемников передних дверей осуществляется от аккумуляторной батареи через защитные предохранители и реле. Основное напряжение +12В подается на переключатели управления только при включенном зажигании. Силовая цепь проходит через монтажный блок в салоне автомобиля, где установлены ключевые элементы защиты.

От переключателей провода идут к электродвигателям в дверях, обеспечивая реверсивное вращение для подъема/опускания стекол. Каждый мотор подключен через индивидуальную проводку с соблюдением полярности. Водительский переключатель управляет обоими окнами, пассажирский - только своим стеклом через отдельные линии.

Ключевые компоненты цепи

Элемент	Расположение	Назначение
Предохранитель F19 (15А)	Монтажный блок	Защита цепи питания реле
Реле стеклоподъемников	Монтажный блок	Коммутация силового +12В
Переключатель водительский	Дверная карта	Управление обоими моторами
Переключатель пассажирский	Дверная карта	Управление пассажирским мотором

Цветовая маркировка проводов для водительской двери:

• Красный с синей полосой: постоянное +12В от реле
• Коричневый/желтый: питание мотора опускания
• Коричневый/синий: питание мотора подъема
• Черный: общая масса кузова

Диагностика неисправностей начинается с проверки предохранителя F19 и реле. При отказе обоих стеклоподъемников следует проверить питание на контакте 30 реле. Если не работает одно окно - тестируется целостность проводки в гофре между кузовом и дверью, особенно частые обрывы коричневых проводов.

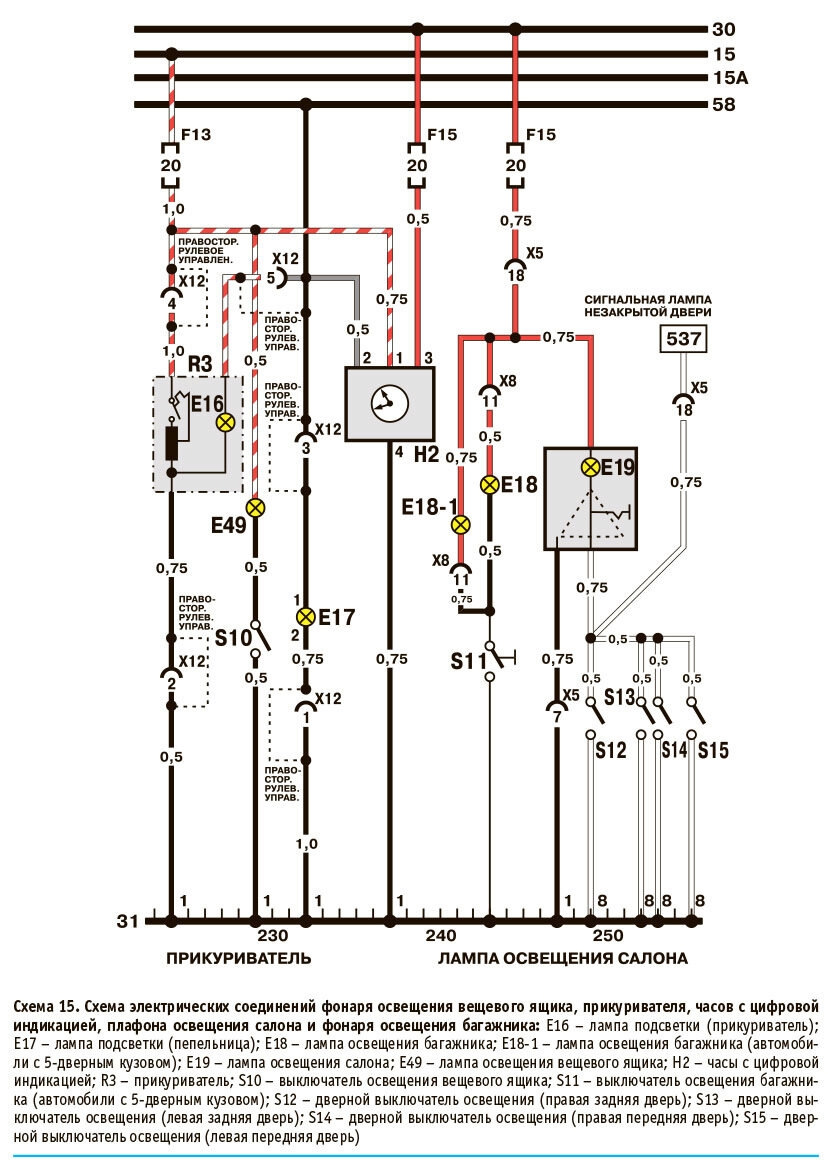

Схема подключения плафона освещения салона и дверей

Плафон освещения салона Daewoo Nexia запитан от постоянного "+" через предохранитель F11 (15А) в монтажном блоке. "Масса" плафона замыкается через корпус, но управление освещением осуществляется коммутацией отрицательного провода. Три рабочих режима (постоянное свечение, отключение и включение от дверей) контролируются переключателем на самом плафоне и концевыми выключателями дверей.

Дверные концевики (дверные выключатели) подключены параллельно между проводом управления плафоном и "массой". При открытии любой двери концевик замыкает цепь, подавая "минус" на управляющий контакт плафона через коричневый провод. Центральный замок не влияет на данную цепь – освещение активируется исключительно механическим нажатием концевиков.

Ключевые компоненты и соединения

Электрическая цепь включает следующие элементы:

• Плафон освещения: 3-позиционный переключатель (OFF/ON/DOOR), лампы накаливания 12V
• Провода:
  • Красный (постоянный +12V от предохранителя)
  • Черный (общая "масса")
  • Коричневый (управляющий "минус" от дверей)
• Концевики дверей: Нормально-разомкнутые кнопки (4 шт.), установлены в стойках кузова

Принцип работы режима "DOOR":

1. При открытии двери концевик замыкается
2. Коричневый провод соединяется с "массой"
3. Реле плафона замыкает цепь питания ламп
4. После закрытия дверей цепь разрывается – освещение гаснет с задержкой 5-10 сек.

Компонент	Цвет провода	Назначение
Питание плафона	Красный	Постоянный +12V (F11)
Управление от дверей	Коричневый	Коммутация "минуса"
Корпус плафона	Черный	Постоянная "масса"

Важно! Отказ освещения при открытых дверях чаще вызван:

• Перегоранием предохранителя F11
• Окислением контактов в дверных концевиках
• Обрывом коричневого провода в гофре между кузовом и дверью

Список источников

При подготовке материалов по электрическим схемам Daewoo Nexia использовались специализированные технические документы и проверенные отраслевые издания. Ключевое внимание уделялось официальным руководствам и авторитетным справочникам, содержащим детализированную информацию о электрооборудовании данной модели.

Для углубленного изучения темы рекомендуются следующие источники, содержащие принципиальные схемы, описания компонентов и стандарты подключения:

Основные источники информации

1. Официальное руководство по ремонту Daewoo Nexia (издательства Легион-Автодата или ARGO)
2. Каталог электросхем Daewoo Nexia (производственные мануалы GM-DAT)
3. Монография "Электрооборудование автомобилей корейского производства" (авт. Петров Д.И.)
4. Практическое пособие "Диагностика неисправностей электропроводки Daewoo" (изд. За Рулем)
5. Технические бюллетени сервисных центров GM Uzbekistan
6. Специализированные журналы: "Автоэлектрик", "Авторевю" (архивные выпуски)

Видео: Автодиагностика для начинающих. Модуль зажигания Дэу Нексия и мультиметр


• TLK-80 - технические параметры и мнения владельцев

• СТО - Система внутренних норм и их польза

• Дефлекторы боковых стекол - нужная деталь современных авто
