Электромагнитный клапан автомобиля - функции и методы проверки

Статья обновлена: 18.08.2025

Электромагнитный клапан – компактный, но критически важный компонент современных автомобилей.

Это устройство управляет потоками жидкостей и газов в системах двигателя, трансмиссии и топливоподачи по командам электронного блока управления.

Исправность клапана напрямую влияет на стабильность работы мотора, расход топлива, экологические показатели и безопасность движения.

Понимание принципов его работы и методов диагностики поможет своевременно выявить неполадки и избежать дорогостоящего ремонта.

Принцип регулирования подачи топлива электромагнитным клапаном

Электромагнитный клапан управляется импульсными сигналами от электронного блока управления (ЭБУ) двигателем. При подаче напряжения на катушку клапана создается магнитное поле, которое преодолевает сопротивление пружины и втягивает сердечник.

Это движение открывает канал для поступления топлива из насоса в топливную рампу. Когда напряжение снимается, пружина возвращает сердечник в исходное положение, перекрывая подачу топлива.

Механизм дозирования топлива

Регулировка объема подачи осуществляется через широтно-импульсную модуляцию (ШИМ):

ЭБУ изменяет длительность открытия клапана при постоянной частоте импульсов
Более длительные импульсы → больше топлива поступает в рампу
Короткие импульсы → уменьшение объема подачи

Ключевые параметры управления:

Параметр	Влияние на подачу
Частота импульсов	Стабильность давления в рампе
Длительность импульса	Объем топлива за цикл
Амплитуда напряжения	Скорость срабатывания клапана

Такая система обеспечивает точное соответствие количества топлива текущим режимам работы двигателя: нагрузке, оборотам и температурным условиям. ЭБУ непрерывно корректирует параметры импульсов на основе данных датчиков, поддерживая оптимальное давление в топливной рампе.

Основные признаки неисправности катушки клапана

Катушка электромагнитного клапана преобразует электрический сигнал в магнитное поле, управляющее сердечником. Её отказ нарушает работу топливной системы, системы рециркуляции отработавших газов (EGR) или турбокомпрессора, что проявляется конкретными симптомами.

Диагностировать проблемы с катушкой можно по характерным признакам, которые напрямую влияют на поведение двигателя и работу систем автомобиля. Важно оперативно реагировать на эти симптомы для предотвращения более серьёзных поломок.

Ключевые симптомы выхода из строя

Наиболее распространённые признаки включают:

Неустойчивая работа двигателя на холостом ходу – обороты "плавают", возможна вибрация или тряска.
Затруднённый запуск двигателя – стартер крутит, но мотор не заводится из-за отсутствия подачи топлива или управления наддувом/EGR.
Провалы мощности и рывки при разгоне – особенно заметны под нагрузкой (подъём в гору, резкое ускорение).
Увеличение расхода топлива – вызвано нарушением оптимального состава топливно-воздушной смеси.
Загорание контрольной лампы "Check Engine" – ЭБУ фиксирует ошибки цепи управления клапаном (например, P0660, P0251) или несоответствие параметров.
Характерный запах несгоревшего топлива – при неисправности клапана адсорбера паров бензина.
Щелчки или полное отсутствие звука срабатывания – исправная катушка издаёт отчётливый щелчок при подаче напряжения; при обрыве или замыкании звук пропадает.
Перегрев катушки – корпус становится аномально горячим на ощупь.

Для точной проверки катушки используется мультиметр: измеряется сопротивление обмотки (сравнивается с номиналом производителя) и наличие короткого замыкания на корпус. Значительное отклонение сопротивления от нормы или его отсутствие указывает на неисправность.

Последствия игнорирования проблем с топливным клапаном

Игнорирование неисправностей электромагнитного топливного клапана приводит к критическим нарушениям работы двигателя. Отказ этого компонента блокирует подачу горючего или провоцирует его неконтролируемую утечку, что создает прямую угрозу функциональности силового агрегата и безопасности водителя.

Без своевременного ремонта возникают каскадные поломки сопряженных систем. Некорректное управление топливоподачей разрушает оптимальный состав топливно-воздушной смеси, вызывая цепную реакцию деградации ключевых узлов автомобиля.

Основные риски и повреждения

Полный отказ запуска двигателя: При заклинивании клапана в закрытом положении топливо не поступает в цилиндры.
Опасность возгорания: Утечки топлива из-за неплотного закрытия клапана создают риск пожара.

Симптом неисправности	Воздействие на двигатель
Постоянно открытый клапан	Переобогащение смеси, заливание свечей, гидроудар
Нестабильное срабатывание	Рывки при движении, самопроизвольная остановка мотора

Ускоренный износ катализатора: Сгорание излишков топлива в выхлопной системе разрушает соты каталитического нейтрализатора.
Разрушение поршневой группы: Работа на переобогащенной смеси вызывает детонацию, оплавление поршней и залегание колец.
Выход из строя топливного насоса: Постоянная работа под повышенной нагрузкой для компенсации утечек сокращает его ресурс.

Эксплуатация автомобиля с дефектным клапаном гарантированно влечет многократное увеличение затрат на ремонт. Цена замены одного компонента несопоставима со стоимостью восстановления двигателя или тушения пожара.

Инструменты для проверки: мультиметр и базовый набор ключей

Проверка электромагнитного клапана требует минимального набора инструментов, обеспечивающих доступ к узлу и диагностику его электрической части. Без мультиметра и гаечных ключей корректная оценка состояния устройства невозможна.

Мультиметр используется для измерения ключевых электрических параметров клапана: сопротивления обмотки, наличия управляющего напряжения и проверки целостности цепи. Набор ключей (чаще всего рожковых или накидных) необходим для безопасного демонтажа клапана или снятия защитного кожуха при ограниченном доступе в подкапотном пространстве.

Процедура проверки мультиметром

Измерение сопротивления обмотки: Переведите мультиметр в режим омметра (Ω). Подключите щупы к контактам разъёма клапана. Исправная обмотка обычно показывает 15-25 Ом. Значения ниже 10 Ом указывают на межвитковое замыкание, обрыв цепи (∞ или "OL") требует замены клапана.
Проверка питания: Включите зажигание и режим работы, активирующий клапан (например, холостой ход для клапана холостого хода). Переключите мультиметр в режим вольтметра постоянного тока (V⎓). Подсоедините щупы к контактам разъёма при включённом разъёме. Напряжение должно соответствовать бортовой сети (≈12В). Отсутствие напряжения сигнализирует о проблемах в цепи управления.
Диагностика "массы": Один щуп подключите к минусовому контакту разъёма, второй – к кузову авто. Сопротивление должно быть близко к нулю. Высокое сопротивление означает плохой контакт "массы".

Параметр	Режим мультиметра	Нормальные значения	Отклонения
Сопротивление обмотки	Омметр (Ω)	15-25 Ом (зависит от модели)	∞ (обрыв), <10 Ом (КЗ), нестабильные показания
Управляющее напряжение	Вольтметр постоянного тока (V⎓)	≈12В (при активации)	0В (обрыв питания/управления), <10В (просадка)
Цепь "массы"	Режим прозвонки или омметр	≈0 Ом	>1 Ом (окисление, плохой контакт)

Ключи применяются для аккуратного откручивания крепёжных гаек/болтов клапана и его кронштейна. Часто требуются размеры 8-13 мм. Обязательно отсоединяйте разъём до механических работ! Избегайте чрезмерных усилий – корпус клапана или патрубки могут быть хрупкими.

Базовый набор: Рожковые ключи (8, 10, 12, 13 мм), головки с воротком, удлинитель для труднодоступных мест.
Дополнительно: Плоская отвёртка (для фиксаторов разъёмов), щётка для очистки контактов, WD-40 (при прикипании гаек).

Безопасное отключение топливного насоса перед диагностикой

Отключение топливного насоса – обязательная процедура перед проверкой электромагнитных форсунок или клапанов системы питания. Это предотвращает подачу топлива под давлением при снятии элементов, минимизируя риск возгорания и травм. Работа под высоким давлением (до 6-7 бар в бензиновых системах) создает опасность разгерметизации и воспламенения паров.

Правильное отключение гарантирует точность замеров параметров клапана (сопротивление обмотки, ток управления, герметичность запорного элемента) без искажений из-за давления топлива. Игнорирование этого этапа может привести к некорректной диагностике неисправности (например, утечки через клапан принудительной вентиляции адсорбера EVAP или регулятора холостого хода).

Порядок действий для безопасного отключения

Заглушите двигатель и выньте ключ из замка зажигания.
Найдите предохранитель топливного насоса в монтажном блоке автомобиля (точное расположение указано в руководстве по эксплуатации или на крышке блока предохранителей).
Извлеките предохранитель специальными пластиковыми щипцами. Если предохранитель отсутствует, найдите и отключите реле топливного насоса (обычно расположено рядом с предохранителем).
Запустите двигатель и дайте ему поработать до полной остановки – это стравит остаточное давление в топливной рампе.
Повторно проверните стартер на 2-3 секунды для окончательного сброса давления.

Важные предосторожности:

Не отсоединяйте топливопроводы под давлением – используйте только метод с предохранителем/реле.
Закройте открытые клеммы АКБ тряпкой при работе рядом с проводкой (исключение случайного замыкания).
Имейте под рукой огнетушитель класса B на случай утечки топлива.

Цель отключения	Последствия нарушения
Исключение подачи топлива	Пожароопасность, загрязнение компонентов
Сброс давления в системе	Неточная проверка герметичности клапанов
Защита электроцепи	Риск короткого замыкания при отсоединении разъемов

После завершения диагностики установите предохранитель/реле на место, включите зажигание на 5 секунд (без запуска двигателя) для создания давления в системе, затем проверьте соединения на отсутствие утечек перед пуском ДВС.

Поиск расположения электромагнитного клапана на конкретной марке автомобиля

Расположение клапана зависит от модели автомобиля, типа системы (продувки адсорбера, EGR, турбонаддува) и компоновки двигателя. Начинайте поиск в моторном отсеке: проверьте зону возле адсорбера, корпуса воздушного фильтра, впускного коллектора, топливной рампы или на кронштейнах вдоль рамы. В некоторых моделях клапан скрыт под декоративными накладками или за агрегатами.

Используйте специализированные источники для точной идентификации: официальные руководства по ремонту (например, Haynes), электронные каталоги (ELSA, TecDoc), или проверенные форумы владельцев вашей марки. Уточняйте год выпуска и код двигателя – расположение может меняться даже в рамках одного поколения авто.

Алгоритм поиска для распространенных марок

ВАЗ (Lada Granta/Kalina): Клапан продувки адсорбера крепится на кронштейне справа от двигателя, рядом с модулем зажигания. Адсорбер расположен под воздухозаборником.
Volkswagen Golf/Passat (1.4 TSI): Ищите на левой стороне двигателя, под впускным коллектором. Требуется демонтаж пластиковой крышки двигателя.
Kia/Hyundai (Solaris/Rio): На корпусе воздушного фильтра или на кронштейне между фильтром и двигателем. Часто прикрыт экраном.
Ford Focus: На моторах 1.6/2.0 – за впускным коллектором, рядом с клапаном EGR. Требуется снятие защиты двигателя.

Марка	Ключевые ориентиры	Особенности доступа
Toyota Camry	Над крышкой ГРМ, у крепления адсорбера	Частичный демонтаж воздуховода
Renault Duster	Слева от двигателя, на кронштейне возле АКБ	Требуется снятие защиты
BMW 3-series (F30)	Под впускным коллектором, рядом с ДПДЗ	Необходим демонтаж впускного тракта

Важные нюансы: Клапан обычно имеет пластиковый корпус с 2-3 штуцерами для шлангов и электрический разъем. При отсутствии визуального доступа используйте сервисные схемы разборки или диагностическое ПО (например, Delphi DS150E) для активации клапана – щелчок при включении зажигания укажет его местоположение.

Внешний осмотр: выявление механических повреждений корпуса

Корпус электромагнитного клапана (ЭМК) может быть изготовлен из пластика или металла (латунь, алюминий). Вне зависимости от материала, целостность корпуса критически важна для герметичности системы и защиты внутренних компонентов (катушки, плунжера, уплотнений) от загрязнений и влаги. Осмотр начинается с тщательной очистки поверхности клапана от грязи и масляных отложений.

Повреждения корпуса часто возникают из-за неаккуратного монтажа/демонтажа, вибраций, ударов или воздействия агрессивных сред. Даже небольшая трещина или скол могут привести к утечке топлива, масла или воздуха (в зависимости от назначения клапана), попаданию абразивных частиц внутрь, заклиниванию плунжера и, как следствие, к полному отказу узла или некорректной работе двигателя.

Ключевые элементы для визуальной диагностики

Внимательно осмотрите корпус клапана со всех сторон, уделяя особое внимание следующим зонам:

Трещины: Ищите тонкие линии, особенно в местах соединений, приливов, вокруг монтажных отверстий или штуцеров. Пластиковые корпуса более склонны к растрескиванию.
Вмятины и деформации: Проверьте, нет ли вмятин, особенно на металлических корпусах. Деформация может нарушить геометрию внутренних каналов или посадочных мест.
Сколы и глубокие царапины: Обратите внимание на сколы по краям, в районе штуцеров или в местах прилегания уплотнительных колец. Глубокие царапины могут ослабить конструкцию.
Состояние резьбовых соединений: Проверьте целостность резьбы на штуцерах для подключения топливных/воздушных магистралей и на монтажных элементах. Сорванная или поврежденная резьба делает монтаж ненадежным или невозможным.
Целостность приливов и крепежных ушек: Убедитесь, что элементы для крепления клапана (ушки, скобы) не сломаны.

Тип повреждения	Основной риск	Возможные последствия
Трещина (особенно у штуцеров/уплотнений)	Утечка рабочей среды (топливо, масло, воздух)	Потеря давления, пожароопасность, загрязнение двигателя, ошибки ЭБУ
Вмятина/Деформация	Нарушение геометрии внутренних каналов/седел	Некорректное срабатывание, заклинивание плунжера, снижение производительности
Скол/Глубокая царапина	Ослабление конструкции, повреждение уплотнений	Утечка, попадание грязи внутрь, постепенное разрушение
Повреждение резьбы	Ненадежное соединение	Утечка, самопроизвольное отключение магистрали
Сломанное крепежное ухо	Ненадежная фиксация клапана	Вибрации, повреждение проводов/трубок, ускоренный износ

Помните, что некоторые трещины или микросколы могут быть малозаметны на грязной или масляной поверхности. Тщательная очистка перед осмотром – обязательный этап. Обнаружение любого из перечисленных механических повреждений корпуса обычно является основанием для замены электромагнитного клапана, так как ремонт часто нерентабелен или невозможен без потери надежности.

Проверка электрических контактов на окисление и коррозию

Отключите разъём питания электромагнитного клапана, предварительно сняв клемму «минус» с аккумулятора для безопасности. Визуально осмотрите металлические клеммы разъёма и штыри клапана при хорошем освещении. Ищите характерные признаки: белый, зелёный или синеватый налёт, тёмно-коричневые пятна, рассыпающиеся участки металла, следы влаги или электролита.

Обратите особое внимание на состояние уплотнительных резинок разъёма – их повреждение часто приводит к попаданию воды и грязи, провоцируя коррозию. Проверьте плотность посадки разъёма: если он болтается, контакт будет ненадёжным даже после очистки.

Методы очистки и оценки контактов

При обнаружении загрязнений или окислов:

Механическая очистка: Используйте мелкую наждачную бумагу (зернистость 600-800), специальную абразивную палочку для контактов или тонкую отвёртку. Аккуратно удалите налёт до появления чистого металла на поверхности штырей и внутри клемм разъёма.
Химическая обработка: Нанесите средство для очистки электронных контактов (WD-40 Specialist Contact Cleaner, LIQUI MOLY Kontakt-Reiniger) или изопропиловый спирт. Распылите или нанесите жидкость на контакты, дайте ей растворить загрязнения (1-2 минуты), затем протрите безворсовой салфеткой.
Защита: После очистки нанесите тонкий слой токопроводящей смазки (например, Molykote Electra) или диэлектрического герметика для контактов. Это предотвратит повторное окисление.

Важность проверки: Окисление и коррозия создают высокое переходное сопротивление или обрыв в цепи. Это приводит к:

Недостаточному току на катушку клапана – клапан не открывается/не закрывается.
Прерывистой работе клапана из-за вибрации.
Ложным ошибкам ЭБУ двигателя (P0660, P0661 и подобные, связанные с цепью управления).

Тестирование сопротивления обмотки мультиметром

Проверка сопротивления обмотки позволяет определить целостность электрической цепи соленоида и выявить обрыв провода или межвитковое замыкание. Для этого используется мультиметр в режиме измерения сопротивления (Ом).

Отсоедините электрический разъем клапана для исключения влияния цепи управления. Очистите контакты катушки от грязи и окислов, чтобы обеспечить надежный контакт щупов прибора.

Порядок измерений

Переключите мультиметр в режим измерения сопротивления (Ω), выбрав диапазон 0-200 Ом.
Подсоедините щупы прибора к выводам обмотки соленоида. Полярность подключения не имеет значения.
Считайте значение сопротивления с дисплея мультиметра.

Типичный результат (исправный клапан)	Возможные проблемы
От 10 до 50 Ом (зависит от модели)	Обрыв обмотки: На экране "OL" или "1" (бесконечность)
Стабильные показания	Межвитковое замыкание: Значение ниже паспортного
	Короткое замыкание: Показания близки к 0 Ом

Важно! Сравните полученные данные с техническими характеристиками конкретного клапана (указаны в руководстве по ремонту). Отклонение более чем на 15-20% указывает на неисправность катушки.

Нормативные показатели сопротивления для исправной катушки

Сопротивление обмотки электромагнитного клапана – ключевой параметр при диагностике. Для исправной катушки оно должно соответствовать значениям, заявленным производителем автомобиля или самого клапана. Отклонение от нормы указывает на внутреннюю неисправность – обрыв или межвитковое замыкание.

Типичные диапазоны сопротивления для большинства автомобильных соленоидов лежат в пределах 10-30 Ом, но точные цифры всегда нужно сверять с технической документацией конкретной модели. Замер производится мультиметром на отключенной катушке при комнатной температуре.

Важные аспекты проверки

При измерении учитывайте следующие факторы:

Температурная зависимость: Сопротивление обмотки растет с нагревом. Замер на горячем двигателе даст завышенные показатели.
Точность спецификаций: Норматив может отличаться для клапанов:
- Управления холостым ходом (IAC)
- Адсорбера (EVAP)
- Топливных форсунок
- Системы изменения фаз газораспределения (VVT)
Допуски: Допустимое отклонение обычно не превышает ±10-15% от паспортного значения.

Примеры нормативных значений (ориентировочные):

Тип клапана	Диапазон сопротивления (Ом)
Клапан холостого хода (IAC)	7 - 15
Клапан адсорбера (EVAP)	20 - 30
Клапан VVT	6 - 15
Топливная форсунка (инжектор)	11 - 17

Показания, близкие к нулю, сигнализируют о коротком замыкании внутри катушки. Бесконечно высокое сопротивление (обрыв цепи) или значения, выходящие далеко за допустимые пределы, требуют замены соленоида.

Диагностика обрыва цепи с помощью звуковой прозвонки

Для проверки целостности цепи питания электромагнитного клапана потребуется мультиметр в режиме звуковой прозвонки (значок диода или звука). Отсоедините разъём питания клапана и снимите защитный резиновый чехол контактов. Включите прозвонку на мультиметре.

Проверьте цепь пошагово: один щуп прижмите к контакту на разъёме клапана, второй – к соответствующему проводу жгута, идущего к блоку управления или реле. Звуковой сигнал мультиметра подтвердит исправность участка цепи. Отсутствие сигнала укажет на обрыв.

Порядок действий при прозвонке

Выключите зажигание и отсоедините АКБ.
Снимите разъём с клапана, очистите контакты от грязи.
Подсоедините щупы мультиметра:
- Красный – к контакту №1 разъёма клапана
- Чёрный – к проводу питания в жгуте
Повторите для контакта №2 (масса).

Результат прозвонки	Значение
Короткий звуковой сигнал	Цепь цела, обрыв отсутствует
Отсутствие сигнала	Обрыв провода или коррозия контакта

При обнаружении обрыва прозвоните участок цепи от разъёма до точки подключения к ЭБУ, проверяя каждый сегмент. Особое внимание уделите местам перегибов жгута возле подвижных элементов двигателя.

Параллельно оцените состояние контактов: окисление или деформация могут имитировать обрыв. Очистите их спреем-очистителем и повторите проверку.

Контроль напряжения на разъеме при включенном зажигании

Данная проверка определяет наличие управляющего сигнала от блока управления двигателем (ЭБУ) к электромагнитному клапану. Она исключает проблемы в цепи управления до самого клапана.

Для выполнения потребуется мультиметр в режиме измерения постоянного напряжения (DCV). Щупы подключаются к контактам разъема клапана при отсоединенной фишке. Красный щуп – к проводу сигнала (+), черный – к "массе" автомобиля или минусовому проводу цепи.

Порядок действий и интерпретация результатов

Включите зажигание в положение "ON" (двигатель не запускайте). Наблюдайте за показаниями мультиметра:

Напряжение около 12В: Цепь управления исправна. ЭБУ подает питание. Неисправность, вероятно, в самом клапане (заклинил, обрыв катушки) или механической части системы.
Напряжение 0В (отсутствует): Проблема в цепи управления. Возможные причины:
- Обрыв или короткое замыкание в проводе от ЭБУ к разъему клапана
- Неисправность реле (если оно участвует в цепи)
- Плохой контакт или коррозия на разъеме
- Выход из строя драйвера управления в ЭБУ
- Обрыв "массового" провода цепи клапана
Напряжение заметно ниже 12В (например, 5-9В): Указывает на повышенное сопротивление в цепи:
- Сильное окисление контактов разъема
- Повреждение провода (подгорание, частичный обрыв)
- Проблемы с контактами реле

Важно: Отсутствие или неверное напряжение при включенном зажигании означает, что ЭБУ не может управлять клапаном, даже если он механически исправен. Дальнейшую диагностику следует направить на проверку целостности проводки, контактов и исправности ЭБУ.

Проверка целостности проводов от блока управления двигателем

Отключите разъём электромагнитного клапана и соответствующий разъём блока управления двигателем (ЭБУ) согласно схеме электрооборудования автомобиля. Визуально осмотрите провода на предмет механических повреждений изоляции, перегибов, следов оплавления или окисления контактов, уделяя особое внимание участкам возле разъёмов и точкам крепления жгута.

Переведите мультиметр в режим прозвонки (Ω) или измерения сопротивления. Последовательно проверьте каждый провод цепи управления клапаном между контактами разъёма клапана и соответствующими контактами разъёма ЭБУ. Сопротивление исправного провода не должно превышать 1-2 Ом. Обрыв покажет бесконечное сопротивление (OL), а короткое замыкание на массу или другой провод – аномально низкие показания.

Дополнительные проверки цепи

Короткое замыкание на массу: Подключите один щуп мультиметра к проверяемому контакту разъёма клапана, второй – к кузову автомобиля. Исправный провод покажет бесконечное сопротивление.
Короткое замыкание на "+12В": Включите зажигание. Измерьте напряжение между контактом провода управления в разъёме клапана и массой. Отсутствие напряжения подтвердит отсутствие замыкания на питание.
Проверка экрана (для экранированных проводов): Убедитесь в целостности экранирующей оплётки между разъёмами и её подключении к массе ЭБУ.

Обнаруженные обрывы, замыкания или высокое сопротивление требуют ремонта проводки – замены повреждённых участков, зачистки и фиксации контактов. После ремонта повторно проверьте цепь перед подключением клапана и ЭБУ.

Тестирование механического "щелчка" при подаче 12V

Проверка наличия характерного щелчка при подаче напряжения – базовый метод диагностики соленоида. Для теста потребуется источник 12V (аккумулятор или зарядное устройство) и два провода. Отсоедините электрический разъем клапана перед началом проверки.

Подключите плюсовой провод от источника питания к управляющему контакту соленоида, а минусовой – к корпусу клапана или массе двигателя. При корректной подаче напряжения исправный электромагнитный клапан издаст отчетливый щелчок, свидетельствующий о срабатывании механизма.

Интерпретация результатов

Слышен четкий щелчок: механическая часть клапана функционирует нормально. Отсутствие работы в системе указывает на проблемы с питанием, управляющим сигналом или засором каналов.
Щелчок отсутствует: неисправность электромагнитной катушки (обрыв, межвитковое замыкание) или заклинивание сердечника.
Звук есть, но тихий/заглушенный: возможны загрязнение штока, износ пружины или частичное залипание компонентов.

Важно: данный тест подтверждает только механическую реакцию на напряжение. Для комплексной проверки требуется дополнительно замерять сопротивление катушки и герметичность клапана.

Проверка всасывающего действия штока при работе

При подаче напряжения на катушку клапана шток должен втягиваться внутрь соленоида, преодолевая сопротивление пружины и открывая канал для потока жидкости или газа. Это движение происходит за счет создаваемого электромагнитного поля. Отсутствие втягивания указывает на неисправность в электрической цепи или механическую блокировку штока.

Для проверки отсоедините топливный шланг со стороны впуска клапана и подключите к нему ручной вакуумный насос. Создайте разрежение при отключенном клапане – вакуум должен сохраняться. Подайте напряжение 12В напрямую от АКБ на контакты соленоида: шток втянется, а разрежение – упадет почти мгновенно. Если вакуум не сбрасывается, шток не двигается.

Ключевые шаги диагностики

Проверка сопротивления катушки:
- Отключите разъем клапана
- Измерьте мультиметром сопротивление между контактами
- Сравните с нормой производителя (обычно 15-30 Ом)
Контроль движения штока:
- Снимите клапан для визуального контроля
- Подайте 12В на контакты – должен быть слышен четкий щелчок
- Убедитесь в свободном ходе штока пальцем (при отключенном питании)

Важно: Механические препятствия часто вызваны отложениями или деформацией. Для очистки используйте аэрозольный очиститель карбюратора, избегая контакта с пластиковыми элементами. Повторная проверка после чистки обязательна.

Очистка сеточки фильтра без разборки клапана

Для очистки сеточки без демонтажа клапана потребуется баллончик с очистителем карбюратора или WD-40, а также тонкая пластиковая трубка (например, от капельницы), которую можно надеть на носик распылителя. Предварительно отсоедините электрический разъем клапана и топливный шланг, оставив только корпус устройства на месте.

Направьте трубку с очистителем во входное отверстие клапана, куда подключался топливный шланг. Кратковременными впрыскиваниями промойте внутреннюю полость, уделяя особое внимание зоне расположения фильтрующей сетки. Излишки жидкости и загрязнения выйдут через выходной канал или дренажное отверстие. Повторите процедуру 3-5 раз до появления чистого раствора.

Порядок действий после промывки

Продуйте каналы сжатым воздухом (2-3 секунды)
Дайте остаткам очистителя испариться (2-3 минуты)
Подключите топливный шланг и электрический разъем
Запустите двигатель для проверки работы клапана

Важные нюансы:

Не используйте металлические иглы – они повредят сетку
Избегайте избыточного давления при продувке
При сильном загрязнении потребуется снятие клапана
Применяйте только средства для автохимии

Результат успешной очистки	Признаки неудачной промывки
Устойчивые холостые обороты	Плавание оборотов после прогрева
Отсутствие ошибок по топливной системе	Код P0505/P0506 на сканере

Использование сжатого воздуха для продувки каналов

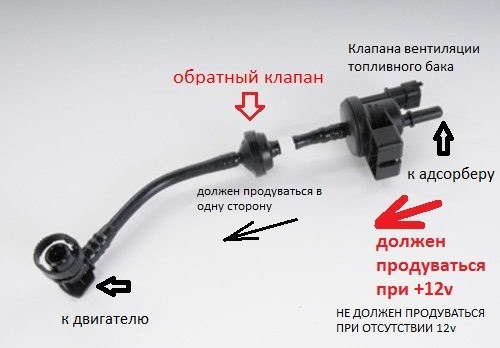

Продувка сжатым воздухом – ключевой этап диагностики электромагнитного клапана, позволяющий оценить проходимость его внутренних каналов и герметичность запорного элемента. Для процедуры потребуется компрессор с давлением 3-5 бар или баллон со сжатым воздухом, оснащенный регулируемым пистолетом-распылителем для точной подачи потока.

Отсоедините топливопроводы и шланги от клапана, демонтируйте устройство согласно руководству по ремонту. Зафиксируйте корпус клапана в тисках с мягкими губками, исключая повреждения. Подавайте воздух в каждый входной/выходной патрубок поочередно, контролируя выход потока из соответствующих каналов.

Анализ результатов продувки

Штатная работа: При отсутствии напряжения на катушке воздух должен свободно проходить через канал вентиляции картера (EVAP) и перекрываться в линии подачи топлива. При подаче 12V на разъем клапана – картина меняется на противоположную.
Признаки неисправности:
- Отсутствие потока воздуха в одном из режимов указывает на закоксовку канала.
- Параллельная утечка воздуха из соседних патрубков сигнализирует о повреждении мембраны.
- Неполное перекрытие канала свидетельствует о износе седла клапана или засоре.

Патрубок	Состояние клапана	Нормальный поток воздуха
Топливная магистраль	Без напряжения	Полностью перекрыт
Топливная магистраль	Под напряжением	Свободный
Линия EVAP	Без напряжения	Свободный
Линия EVAP	Под напряжением	Полностью перекрыт

Обнаружение механических дефектов (засоры, износ) при продувке требует замены клапана, так как промывка дает временный эффект. Отсутствие реакции на напряжение при корректной продувке указывает на неисправность электрической части – обрыв катушки или нарушение контактов.

Ревизия уплотнительных колец на предмет задубения

Задубение уплотнительных колец – критический дефект, вызывающий утечки топлива или вакуума в электромагнитном клапане. Возникает из-за старения резины под воздействием температур, агрессивных компонентов топлива и механических нагрузок. Жесткие, потрескавшиеся кольца теряют эластичность и не обеспечивают герметичность седла клапана или соединений.

Для диагностики демонтируйте кольца из корпуса клапана и штока. Визуально оцените состояние: ищите трещины, расслоения, вмятины. Сожмите кольцо пальцами – задубевшая резина не восстанавливает форму, остается деформированной. Проверьте кромки на наличие задиров или истирания, свидетельствующих о неплотном прилегании.

Порядок действий при выявлении дефекта

Зачистите посадочные места колец в клапане безворсовой салфеткой
Установите новые кольца строго того же типоразмера
Смажьте резину моторным маслом или силиконовой смазкой
Проверьте легкость хода штока после сборки

Признак задубения	Последствие для клапана
Трещины на поверхности	Утечка топлива/вакуума
Деформация при сжатии	Негерметичное закрытие седла
Шероховатость рабочей кромки	Зависание штока, нарушение регулировок

Игнорирование замены дефектных колец приведет к сбоям в работе двигателя: обеднению смеси, плавающим оборотам, повышенному расходу топлива. Используйте только оригинальные или сертифицированные аналоги – несоответствие материала вызовет повторное задубение.

Симптомы залипания плунжера и методы устранения

Залипание плунжера в электромагнитном клапане возникает из-за загрязнения топливными отложениями, износа или коррозии. Это нарушает герметичность седла клапана, вызывая утечку топлива в обход штатных каналов.

Неисправность проявляется при запуске и работе двигателя на холостом ходу, влияя на стабильность оборотов и расход горючего. Игнорирование проблемы приводит к повышенной нагрузке на стартер и каталитический нейтрализатор.

Типичные признаки неисправности

Двигатель глохнет на холостом ходу после запуска или при остановке автомобиля
Плавающие обороты (стрелка тахометра хаотично колеблется в диапазоне 500-1200 об/мин)
Затрудненный запуск мотора без прогрева, особенно в сырую погоду
Характерные щелчки реле клапана при включении зажигания без последующей стабилизации холостого хода

Последовательность устранения залипания:

Отключите разъем питания клапана и снимите устройство с топливной рампы
Промойте плунжер и седло аэрозольным очистителем карбюратора (например, ABRO, Liqui Moly)
Удалите загрязнения мягкой кистью, не используя абразивные материалы
Проверьте подвижность плунжера: при встряхивании должен слышаться характерный стук
Обработайте шток силиконовой смазкой перед установкой (только если это разрешено производителем)
Проверьте сопротивление обмотки мультиметром (норма: 10-20 Ом)

При отсутствии положительного результата после очистки или обнаружении механических повреждений корпуса клапан подлежит замене. Установите новый фильтр тонкой очистки топлива для профилактики рецидива.

Когда необходима замена, а не ремонт клапана

Замена электромагнитного клапана становится обязательной при критических механических повреждениях корпуса или внутренних компонентов. Трещины, глубокие коррозионные поражения металла или деформация седла клапана исключают восстановление, так как нарушают герметичность и точность работы системы.

Электрические неисправности катушки также часто требуют замены всего узла. Обрыв обмотки, межвитковое замыкание или оплавление изоляции обычно не ремонтопригодны из-за технологической сложности восстановления обмотки и риска повторного отказа.

Ситуации, требующие установки нового клапана

Необратимый износ плунжера или пружины: Заклинивание, искривление или потеря упругости пружины нарушает базовый принцип работы механизма.
Разрушение уплотнительных колец/мембран: При отсутствии оригинальных ремкомплектов или спецформах уплотнений.
Загрязнение, не устраняемое промывкой: Закоксовывание каналов смолами, полимеризованным маслом или абразивным осадком.

Критерий	Ремонт	Замена
Состояние корпуса	Поверхностная коррозия	Сквозные трещины, сколы резьбы
Ресурс детали	Пробег до 100 000 км	Пробег свыше 150 000 км
Стоимость восстановления	До 40% цены нового	Выше 60% цены нового

Отказ от своевременной замены провоцирует цепные поломки: нештатная работа клапана EGR вызывает засорение впуска, а неисправность соленоида АКПП ведет к перегреву и износу фрикционов. Экономия на замене оборачивается многократными затратами на ремонт сопряженных систем.

Правильный подбор нового клапана по VIN-коду

Использование VIN-кода гарантирует точное соответствие электромагнитного клапана конкретной комплектации и году выпуска автомобиля. Производители часто вносят изменения в конструкцию систем впрыска или рециркуляции газов даже в рамках одной модели, поэтому визуально похожие детали могут иметь критичные отличия в рабочих параметрах.

Для подбора достаточно предоставить 17-значный VIN-код (указан в ПТС, на кузовной табличке под капотом или стойке водительской двери) в специализированном магазине или онлайн-каталоге. Система автоматически идентифицирует установленный на заводе тип клапана, учитывая двигатель, экологический класс и региональные особенности автомобиля.

Преимущества подбора по VIN

Исключение ошибок: предотвращает покупку несовместимой детали из-за модификаций системы.
Сохранение характеристик: обеспечивает корректную работу топливной системы, EGR или турбокомпрессора.
Экономия времени: исключает ручной поиск по каталогам и сверку маркировок.

Риски при подборе без VIN	Результат
Ориентация только на модель авто	Неправильное сопротивление обмотки или давление срабатывания
Подбор по маркировке старого клапана	Риск установки устаревшей или несертифицированной версии

При заказе онлайн уточняйте у продавца соответствие детали вашему VIN. Если клапан приобретается для модифицированного двигателя, потребуется консультация специалиста по совместимости параметров.

Последовательность подключения разъема при установке

Правильное подключение разъема гарантирует корректную работу электромагнитного клапана и предотвращает короткие замыкания. Нарушение последовательности или ненадежная фиксация контактов могут привести к сбоям в системе впрыска топлива, ошибкам ЭБУ и механическим повреждениям.

Перед подключением убедитесь в отсутствии загрязнений, коррозии на контактах разъема и штырях клапана. Проверьте целостность изоляции проводов и соответствие разъема конкретной модели клапана – использование несовместимых компонентов недопустимо.

Ориентация разъема: Совместите ключ-выступ на корпусе разъема с пазом на корпусе клапана
Предварительная фиксация: Легким нажатием соедините пластиковый корпус разъема с посадочным гнездом клапана
Защелкивание: Дождитесь характерного щелчка фиксатора (при его наличии)
Проверка соединения: Аккуратно потяните разъем на себя – он должен остаться неподвижным
Защита от влаги: Наденьте резиновый защитный колпачок (если предусмотрен конструкцией)

Критично: Не прикладывайте чрезмерных физических усилий при соединении. Если разъем не устанавливается – проверьте совпадение ключей и чистоту контактов. Запрещено подключать клапан при включенном зажигании.

Примечание: Для клапанов с 3-4 контактами предварительно сверьте распиновку в технической документации автомобиля. Типовая схема:

Контакт	Назначение
1	Управляющий сигнал (+) от ЭБУ
2	Масса (-)
3	Датчик положения (для клапанов с обратной связью)

Контрольная проверка работоспособности после ремонта

После замены или ремонта электромагнитного клапана обязательна финальная проверка для подтверждения корректной работы. Убедитесь, что клапан правильно установлен, все соединения герметичны, а электрический разъем надежно зафиксирован.

Проведите тестирование на запущенном двигателе, чтобы оценить реакцию клапана в реальных условиях. Отсутствие посторонних шумов, утечек топлива/воздуха и стабильная работа системы (например, холостого хода) – ключевые индикаторы успешного ремонта.

Активация клапана: Подайте 12V напрямую на контакты при выключенном двигателе. Исправный клапан издает четкий щелчок.
Проверка сопротивления: Замерьте мультиметром сопротивление обмотки. Отклонение от нормы (обычно 10-100 Ом) указывает на дефект катушки.
Контроль герметичности: При отключенном питании убедитесь, что клапан не пропускает жидкость/газ в закрытом состоянии. При подаче напряжения – проверьте открытие канала.
Диагностика сканером: Считайте ошибки ЭБУ и проверьте параметры работы клапана в режиме реального времени (например, % открытия).

Предотвращение быстрых отказов: периодичность обслуживания

Регулярное техническое обслуживание электромагнитного клапана критически важно для предотвращения внезапных отказов. Нагар, микроповреждения уплотнений и коррозия контактов развиваются постепенно, но приводят к полному выходу из строя при игнорировании. Замена расходников и диагностика на ранней стадии в 3-4 раза увеличивают ресурс узла.

Соблюдение регламента исключает типичные сценарии: залипание сердечника из-за грязного топлива, обрыв катушки при перегреве, утечки через изношенные кольца. Плановые работы всегда дешевле экстренного ремонта, который часто требует демонтажа смежных систем впуска или топливной рампы.

Оптимальные интервалы контроля

Каждые 15 000 км: визуальный осмотр на подтёки топлива и проверка целостности проводки
Каждые 30 000 км: тестирование сопротивления катушки (норма: 15-20 Ом) и очистка сетки фильтра
Каждые 60 000 км: замена уплотнительных колец и диагностика реакции на импульсы сканером

Симптом пропуска	Последствие
Неочищенный фильтр	Задиры на сердечнике
Старые уплотнения	Подсос воздуха в топливную систему
Окисленные контакты	Перегрев и межвитковое замыкание

При эксплуатации в условиях высокой запылённости или с топливом низкого качества интервалы сокращают на 20%. Комплексная проверка обязательна после длительного простоя автомобиля – заклинивание сердечника в таких случаях наиболее вероятно.

Список источников

Для подготовки материала о назначении и диагностике электромагнитных клапанов в автомобилях использовались профильные технические руководства и экспертные публикации. Акцент делался на практические аспекты работы компонента и методы его тестирования.

Ниже приведены ключевые источники, содержащие информацию о принципах работы, типовых неисправностях и способах проверки соленоидных клапанов различных систем двигателя. Данные верифицированы через сопоставление сведения из нескольких авторитетных изданий.

Учебные пособия по устройству автомобилей (разделы о топливных системах впрыска и системах рециркуляции ОГ)
Руководства по ремонту конкретных моделей авто от производителей (VAG, Toyota, GM и др.)
Технические бюллетени SAE (Society of Automotive Engineers)
Статьи в журналах "За рулем", "Авторевю", "Автомеханик"
Видеоинструкции по диагностике от сертифицированных автомехаников
Мануалы по работе с мультиметром и осциллографом Bosch
Электронные базы данных Autodata и Mitchell OnDemand
Спецификации производителей клапанов (Pierburg, Denso, Delphi)
