Электронное зажигание ВАЗ 2107 - схема подключения и улучшение запуска
Статья обновлена: 18.08.2025
Конструкция классических "Жигулей" предусматривала контактную систему зажигания, которая со временем уступает место современным решениям.
Электронное зажигание устраняет ключевые недостатки механического прерывателя: износ контактов, необходимость регулярной регулировки и нестабильную искру на высоких оборотах.
Переход на бесконтактную систему (БСЗ) обеспечивает более мощную искру, улучшенный запуск двигателя, снижение расхода топлива и повышение динамики автомобиля.
В статье детально рассмотрены принципы работы БСЗ, схема подключения компонентов и пошаговая инструкция по самостоятельной установке на ВАЗ 2107.
Необходимые инструменты для самостоятельного монтажа
Для установки электронного зажигания на ВАЗ 2107 потребуется стандартный набор слесарных инструментов и измерительные приборы.
Перед началом работ убедитесь в исправности всех инструментов, особенно электроизмерительных устройств.
Основной комплект
- Набор рожковых ключей (8, 10, 13 мм)
- Набор головок с воротком
- Крестовая и плоская отвертки
- Плоскогубцы с изолированными ручками
- Кусачки для проводов
- Нож для зачистки изоляции
- Изолента или термоусадка
Специализированные приборы
| Мультиметр | Для проверки цепей и сопротивления |
| Контрольная лампа 12В | Быстрая проверка напряжения |
| Стробоскоп | Точная установка угла зажигания |
Дополнительные материалы
- Диэлектрическая смазка для контактов
- Монтажные хомуты для фиксации проводов
- Наждачная бумага для зачистки контактов
- WD-40 для обработки резьбовых соединений
Комплектующие для замены: полный перечень
Для перехода с контактной системы на электронное зажигание потребуется полный комплект новых компонентов. Отсутствие хотя бы одного элемента сделает установку невозможной.
Все детали должны соответствовать модели ВАЗ 2107 и быть совместимыми между собой. Рекомендуется приобретать готовые наборы от проверенных производителей.
Необходимые компоненты
- Коммутатор - электронный блок управления прерывателем
- Бесконтактный трамблёр (распределитель зажигания) с датчиком Холла
- Катушка зажигания - специальная для бесконтактных систем (типа 27.3705)
- Провода высокого напряжения - комплект силиконовых бронепроводов
- Свечи зажигания - с уменьшенным зазором (например А17ДВРМ)
- Монтажный блок - для подключения коммутатора
- Разъёмы и клеммы - для соединения компонентов
Подготовительные работы перед установкой
Перед началом монтажных операций убедитесь в наличии всего необходимого инструмента и комплектующих. Требуются: комплект электронного зажигания (трамблер, катушка, коммутатор, провода), набор гаечных ключей, отвертки (крестовая и плоская), тестер для проверки цепей, чистая ветошь и защитные перчатки.
Обязательно отсоедините минусовую клемму аккумулятора для исключения короткого замыкания и повреждения электропроводки. Очистите рабочую зону вокруг распределителя зажигания и катушки от загрязнений – это предотвратит попадание мусора в узлы при демонтаже.
Порядок предварительных действий
- Фиксация меток ГРМ:
- Проверните коленвал ключом за болт крепления шкива до совпадения метки на шкиве с средней риской (6°) на крышке ГРМ
- Убедитесь, что бегунок трамблера направлен на контакт первого цилиндра
- Маркировка элементов:
- Обозначьте мелом положение штатного трамблера относительно блока цилиндров
- Сфотографируйте или зарисуйте схему подключения высоковольтных проводов
- Подготовка компонентов:
- Сравните посадочные размеры нового трамблера со старым
- Проложите трассу для проводки коммутатора (вдали от выпускного коллектора)
Важно! Не приступайте к демонтажу без проверки совместимости приобретенного комплекта с моделью ВАЗ 2107 – различия в контактных группах и разъемах могут вызвать неисправности.
Снятие крышки трамблера и ротора
Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и случайного запуска двигателя. Очистите корпус трамблера от загрязнений ветошью, уделяя внимание области прилегания крышки – это исключит попадание мусора внутрь при демонтаже.
Аккуратно отсоедините высоковольтные провода от крышки распределителя зажигания. Запомните или сфотографируйте порядок их подключения к клеммам – критично для последующей правильной сборки. Допущенная ошибка приведет к нарушению порядка работы цилиндров.
Демонтаж элементов
Для снятия крышки трамблера:
- Отожмите наружу две пружинные металлические защелки (расположены диаметрально противоположно)
- Плавно потяните крышку вверх, удерживая за корпус
- Извлеките элемент, избегая ударов по бегунку или центральному угольному контакту
Извлечение ротора:
- Визуально зафиксируйте положение пластины бегунка относительно корпуса трамблера и меток
- Открутите крепежный винт, удерживающий ротор на валу (используйте отвертку с подходящим шлицем)
- Снимите ротор легким покачиванием из стороны в сторону без применения чрезмерной силы
| Элемент | Тип крепления | Типовые неисправности |
| Крышка трамблера | Защелки (2 шт.) | Трещины, нагар на контактах |
| Ротор | Фиксирующий винт | Прогар токоразделительной пластины |
Проверьте контакты крышки на предмет эрозии или глубоких следов коррозии – такие повреждения требуют замены детали. Убедитесь в отсутствии трещин по внутренней поверхности, особенно возле высоковольтных выводов.
Демонтаж старого прерывателя-распределителя
Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания. Ослабьте хомут крепления воздушного фильтра, снимите корпус фильтра в сборе с патрубком для обеспечения доступа к распределителю зажигания.
Отсоедините высоковольтные провода от крышки трамблера, предварительно отметив их положение маркером или фотографией. Снимите центральный высоковольтный провод со свечного наконечника катушки зажигания и вакуумный шланг с корпуса прерывателя-распределителя.
Порядок извлечения узла
- Выкрутите ключом на 13 две гайки крепления распределителя к блоку цилиндров
- Аккуратно извлеките вал трамблера из посадочного гнезда, сохраняя его ориентацию
- Отметьте мелом положение бегунка относительно корпуса и метки на блоке цилиндров
- Снимите устройство вместе с нижним фланцем и уплотнительной прокладкой
Проверьте состояние приводного валика и шестерни распределителя на предмет износа зубьев. Очистите посадочное место от грязи и масла ветошью, закройте отверстие чистой тряпкой для защиты от попадания посторонних предметов в двигатель.
| Проверяемый элемент | Критичные дефекты |
| Корпус трамблера | Трещины, сколы, деформация |
| Центральный контакт | Окисление, нагар, люфт |
| Втулка вала | Радиальный люфт более 0.5 мм |
| Крышка распределителя | Прогары, трещины, следы пробоя |
Убедитесь в наличии меток на приводном валу и блоке цилиндров - они потребуются для корректной установки нового электронного зажигания. Не поворачивайте коленчатый вал двигателя после извлечения распределителя во избежание сбития установочных меток.
Монтаж датчика Холла в корпус трамблера
Демонтируйте трамблер с двигателя, отключив высоковольтные провода и разъем датчика Холла. Открутите две гайки крепления корпуса и извлеките узел. Разберите трамблер: снимите крышку, бегунок, пластиковый экран и стопорное кольцо, после чего аккуратно извлеките вал.
Открутите два винта крепления старого датчика Холла к опорной пластине. Отсоедините колодку проводов и извлеките неисправный элемент. Установите новый датчик, совместив монтажные отверстия с пластиной, зафиксируйте винтами. Убедитесь, что экранный шторок свободно проходит через прорезь датчика без перекосов.
Порядок сборки и контроля
- Установите вал трамблера на место, закрепите стопорным кольцом
- Смонтируйте пластиковый экран и бегунок в правильной ориентации
- Наденьте крышку распределителя, подключите провода
- Проверьте зазор между шторком экрана и датчиком (0.3-0.5 мм)
| Критичный параметр | Значение |
| Момент затяжки винтов датчика | 2-3 Н·м |
| Допустимый люфт вала | < 0.8 мм |
Собранный трамблер установите на двигатель, совместив метки по ВМТ первого цилиндра. После подключения разъема и высоковольтных проводов выполните регулировку угла опережения зажигания с помощью стробоскопа.
Установка вакуумного корректора на новый трамблер
Подготовьте новый трамблёр, убедившись в наличии посадочного места для вакуумного корректора на его корпусе. Снимите защитную заглушку с этого отверстия, если она установлена, очистите поверхность от возможных загрязнений. Проверьте состояние резинового уплотнительного кольца на штуцере самого корректора – при наличии трещин или деформаций замените его.
Аккуратно вставьте штуцер корректора в отверстие трамблёра, совмещая его с внутренним подвижным рычагом. Не прилагайте излишних усилий, чтобы не повредить тонкий механизм. Плавно надавите до полного прилегания корпуса корректора к поверхности трамблёра, убедившись в отсутствии перекосов. Закрепите узел штатным крепёжным винтом, используя подходящую отвёртку.
Подключение и проверка
- Наденьте вакуумный шланг от впускного коллектора на свободный штуцер корректора до упора
- Запустите двигатель и прогрейте его до рабочей температуры
- Проверьте герметичность соединений мыльным раствором – пузырение недопустимо
- Резко нажмите на педаль газа: корректор должен плавно поворачивать площадку с контактами прерывателя
Критические моменты:
- Неправильная ориентация – установочный паз должен совпадать с фиксатором трамблёра
- Перетяжка крепёжного винта – вызывает заклинивание тяги регулятора
- Перегиб вакуумного шланга – блокирует срабатывание механизма
| Параметр | Норма | Неисправность |
| Ход тяги корректора | 5-7 мм | Менее 4 мм |
| Сопротивление диафрагмы | Воздух не проходит | Продувание |
Регулировка угла опережения зажигания на двигателе
Прогрейте двигатель до рабочей температуры (80-90°C), заглушите мотор и снимите вакуумный шланг с корректора трамблера. Подключите стробоскоп согласно инструкции: питание – к клеммам АКБ, сигнальный датчик – на высоковольтный провод первого цилиндра. Запустите двигатель и дайте ему работать на холостых оборотах (800-900 об/мин).
Направьте мигающий луч стробоскопа на шкив коленвала и шкалу меток ГРМ. Импульсная лампа "остановит" вращение метки на шкиве – она должна совпадать со средним делением (5° до ВМТ) на неподвижной шкале. Если положение не соответствует норме, ослабьте гайку крепления распределителя зажигания (трамблера) ключом на 13 мм.
Процедура настройки
- Поворачивайте корпус трамблера против часовой стрелки для увеличения угла опережения (раннее зажигание)
- Поворачивайте корпус трамблера по часовой стрелке для уменьшения угла (позднее зажигание)
- Контролируйте совпадение меток через стробоскоп после каждого изменения положения
- Затяните гайку крепления при достижении правильного угла (5°±1° до ВМТ)
Проверьте реакцию двигателя: резко нажмите педаль газа. Отсутствие детонационных стуков ("звона пальцев") подтверждает корректность установки. При появлении детонации уменьшите угол (поверните трамблер на 1-2° по часовой стрелке), при вялом разгоне – увеличьте (поворот против часовой стрелки).
| Симптом | Причина | Корректировка |
| Детонация при разгоне | Слишком раннее зажигание | Поворот трамблера по часовой стрелке |
| Перегрев двигателя | Слишком раннее зажигание | Поворот трамблера по часовой стрелке |
| Потеря мощности | Слишком позднее зажигание | Поворот трамблера против часовой стрелки |
| Черный выхлоп | Слишком позднее зажигание | Поворот трамблера против часовой стрелки |
Для электронных систем ВАЗ 2107 используйте только бесконтактный стробоскоп – индуктивные датчики могут повредить микропроцессор. После регулировки проверьте стабильность холостого хода и установите вакуумный шланг обратно на корректор. Рекомендуется контрольная проверка угла через 500-700 км пробега.
Грамотная фиксация распределителя зажигания
Точная установка и надежная фиксация трамблера критически важны для правильной работы системы зажигания и двигателя в целом. Неверное положение или непрочное крепление приведут к сбоям в искрообразовании, потере мощности, повышенному расходу топлива и детонации.
После совмещения меток коленчатого вала (ВМТ 1 цилиндра) и меток на корпусе распределителя зажигания (бегунок напротив контакта 1-го цилиндра на крышке), необходимо аккуратно опустить корпус трамблера в посадочное место на блоке цилиндров. При этом приводная шестерня должна войти в зацепление с шестерней масляного насоса.
Процесс фиксации и регулировки
После установки корпуса в посадочное отверстие выполните следующие действия для его точной фиксации:
- Предварительная затяжка: Наживите гайку крепления корпуса распределителя, не затягивая ее полностью. Корпус должен сохранять возможность небольшого поворота вокруг своей оси для последующей установки угла опережения зажигания (УОЗ).
- Соединение высоковольтных проводов: Убедитесь, что крышка трамблера установлена правильно, а все высоковольтные провода подключены к соответствующим выводам на крышке и к свечам зажигания строго в порядке работы цилиндров (1-3-4-2).
- Подключение разъемов: Подсоедините разъем датчика Холла (для бесконтактного зажигания) или низковольтный провод от катушки зажигания к клемме "К" трамблера (для контактного). Подключите вакуумный шланг к вакуумному корректору на корпусе распределителя.
- Установка начального УОЗ:
- Включите зажигание.
- Плавно поворачивайте корпус трамблера против часовой стрелки до момента, когда контрольная лампа (стробоскоп, подключенный к 1-му цилиндру) покажет совпадение метки на шкиве коленвала с средней риской (обычно 5°) на передней крышке двигателя.
- Удерживая корпус в этом положении, переходите к финальной затяжке.
- Финальная затяжка: Надежно затяните гайку крепления корпуса распределителя зажигания, используя подходящий ключ. Избегайте перетяжки, чтобы не повредить корпус или посадочное место, но обеспечьте полную неподвижность трамблера. Контролируйте, чтобы при затяжке корпус не сместился от установленного положения.
| Этап | Инструмент | Ключевое действие | Примечание |
|---|---|---|---|
| Предварительная затяжка | Ключ рожковый 13мм | Наживить гайку | Корпус должен вращаться |
| Финальная затяжка | Ключ рожковый 13мм | Надежно затянуть | Фиксация без смещения УОЗ |
После фиксации обязательно проверьте работу двигателя на разных режимах (холостые, под нагрузкой) и при необходимости уточните угол опережения зажигания с помощью стробоскопа, ослабив гайку крепления для внесения коррективов и снова затянув ее. Правильно зафиксированный распределитель обеспечивает стабильную искру и оптимальные характеристики двигателя.
Подключение проводов к датчику Холла
Правильная коммутация проводов критична для корректной работы бесконтактной системы зажигания. Датчик Холла на ВАЗ 2107 имеет три контакта, к которым подключается колодка трамблера через стандартный разъем.
Цветовая маркировка проводов в жгуте трамблера соответствует схеме: центральный провод – зеленый (выход сигнала), крайние – красный (+6В) и черный (масса). Ошибка при соединении вызовет отказ запуска двигателя или повреждение датчика.
Последовательность подключения
- Отсоедините клемму «–» аккумулятора для обесточивания системы.
- Найдите разъем датчика Холла на корпусе трамблера (пластиковая колодка с тремя штырьками).
- Сориентируйте колодку жгута проводов по ключу (выступу на разъеме).
- Подключите провода строго по схеме:
- Красный провод – к выводу «+» датчика (подача напряжения 6В)
- Черный провод – к выводу «–» датчика (масса)
- Зеленый провод – к центральному выводу (импульсный сигнал на коммутатор)
- Защелкните фиксатор разъема до характерного щелчка.
- Проверьте надежность крепления жгута, исключив натяжение или контакт с подвижными частями.
| Цвет провода | Назначение | Клемма датчика |
|---|---|---|
| Красный | Питание +6В | «+» |
| Черный | Масса | «–» |
| Зеленый | Сигнальный выход | Центральная |
Важно: При замене датчика используйте только провода с неповрежденной изоляцией. Короткое замыкание красного и черного проводов выведет из строя коммутатор.
Замена стандартной катушки зажигания
Для замены потребуется новая катушка с маркировкой Б-117А или современный аналог, соответствующий контактной системе зажигания. Обязательно сравните конструкцию крепления и расположение выводов перед установкой – некоторые аналоги могут отличаться от заводского образца.
Отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания. Очистите корпус катушки от загрязнений, чтобы частицы пыли не попали в высоковольтные выводы при демонтаже.
Порядок работ
Демонтаж старой катушки:
- Снимите высоковольтный провод центрального вывода, потянув за защитный колпачок.
- Ослабьте ключом на 10 мм гайку крепления черного провода на клемме «Б» (нижний контакт).
- Открутите крепежную скобу катушки (две гайки на 8 мм).
- Аккуратно отсоедините катушку от кузова, запомнив ориентацию выводов.
Установка новой катушки:
- Закрепите корпус через изолирующие прокладки штатной скобой, избегая перекоса.
- Подключите черный провод к клемме «Б» (обязательно с левой стороны корпуса).
- Наденьте центральный высоковольтный провод до характерного щелчка.
- Проверьте надежность контактов и отсутствие касания корпуса к металлическим поверхностям.
| Клемма | Назначение | Цвет провода |
|---|---|---|
| «Б» | Питание +12V | Черный |
| «К» | Коммутатор прерывателя | Коричневый |
| Центральный вывод | На трамблер | Высоковольтный кабель |
После подключения аккумулятора проверьте искрообразование: снимите центральный провод с трамблера, расположите его на 5-7 мм от «массы» и прокрутите стартером. Устойчивая голубая искора подтверждает правильность монтажа.
Подсоединение высоковольтных проводов
Подключение высоковольтных проводов требует строгого соблюдения порядка работы цилиндров двигателя: 1–3–4–2. Неправильное соединение вызовет перебои в работе мотора или его полную остановку. Каждый провод должен соответствовать конкретному цилиндру и контакту крышки трамблёра.
Провода маркируются номерами цилиндров (обычно на наконечниках или изоляции). Длина проводов индивидуальна для каждого подключения – это исключает ошибки при монтаже. Начинайте установку с провода 1-го цилиндра на крышке трамблёра, затем последовательно соединяйте остальные.
Порядок подключения на крышке трамблёра
- Найдите метку "1" на крышке трамблёра – это первый контакт.
- Подсоедините провод от 1-го цилиндра к контакту с меткой "1".
- Двигайтесь против часовой стрелки:
- Следующий контакт → провод 3-го цилиндра
- Следующий контакт → провод 4-го цилиндра
- Последний контакт → провод 2-го цилиндра
| Контакт трамблёра | Номер цилиндра |
|---|---|
| 1 (метка) | 1 |
| 2 | 3 |
| 3 | 4 |
| 4 | 2 |
Проверьте надёжность фиксации наконечников на свечах зажигания и в гнёздах трамблёра. Контакты должны входить до характерного щелчка. Перепутывание проводов приведёт к нарушению момента зажигания и детонации.
Избегайте перегибов и контакта проводов с подвижными элементами двигателя или горячими поверхностями. Используйте штатные держатели для фиксации пучка проводов. После подключения запустите двигатель для контроля равномерности работы.
Колодка подключения коммутатора: распиновка
Шестиконтактная колодка соединяет коммутатор с цепями зажигания через стандартный разъём. Правильное подключение проводов критично для корректной работы системы. Ниже представлена схема распиновки контактов колодки при использовании коммутаторов серии 76.3734 или JI.
Расположение контактов рассматривается со стороны подключения фишки (лицевая часть разъёма). Нумерация ведётся слева направо, если держать колодку фиксатором вверх, а контактами к себе.
Назначение контактов
| Номер контакта | Цвет провода | Назначение |
|---|---|---|
| 1 | Коричневый | Выход на катушку зажигания (коммутируемый «минус») |
| 2 | Красный с синим | Питание +12В (от замка зажигания) |
| 3 | Белый с чёрным | Подключение к датчику Холла (сигнальный «минус») |
| 4 | Чёрный с белым | Масса (корпус) |
| 5 | Зелёный с красным | Подключение к датчику Холла (сигнальный выход) |
| 6 | Зелёный | Подключение к датчику Холла (+6В питание) |
Важные нюансы при подключении:
- Контакт массы (4) должен иметь надёжное соединение с кузовом
- Цвета проводов могут незначительно отличаться в зависимости от года выпуска авто
- Перепутанные контакты 3 и 5 вызовут отсутствие искры
При замене коммутатора обязательно сверяйтесь с маркировкой на корпусе устройства. Современные аналоги (например, HIM-52) могут иметь иную распиновку, требующую перекоммутации проводов.

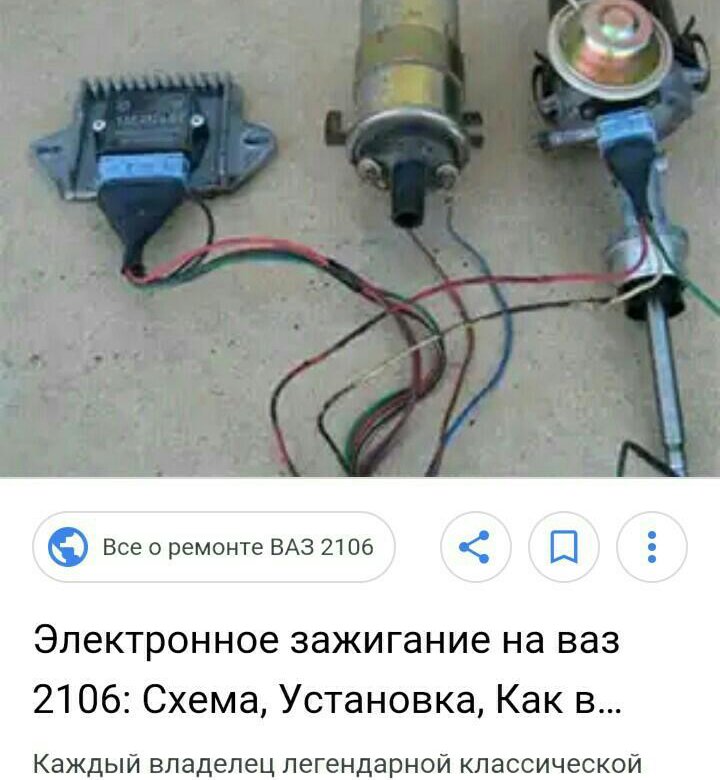

Схема электропроводки системы целиком
Основой электронного зажигания ВАЗ 2107 является коммутатор, получающий сигналы от датчика Холла в трамблере и управляющий первичной цепью катушки зажигания. Напряжение бортовой сети (+12В) подается на контакт "Б" катушки через монтажный блок, при этом коммутатор соединяется с массой кузова через черный провод для стабильной работы.
От катушки высокое напряжение поступает по центральному ВВ-проводу на крышку трамблера, распределяющего искру по свечным проводам в порядке 1-3-4-2. Датчик Холла подключается к коммутатору трехконтактным разъемом: средний провод – "масса", крайние – сигнальный выход и питание +6-9В от коммутатора.
Ключевые соединения компонентов
| Компонент | Назначение провода | Цвет провода | Куда подключается |
|---|---|---|---|
| Катушка зажигания | Питание +12В | Коричневый | Клемма "Б" |
| Катушка зажигания | Управление коммутатором | Коричневый/белый | Клемма "К" |
| Коммутатор | Сигнал датчика Холла | Зеленый | К среднему контакту разъема трамблера |
| Датчик Холла | Питание | Красно-черный | К коммутатору |
| Датчик Холла | "Масса" | Черный | К коммутатору |
Критические моменты подключения: При замене контактной системы на электронную обязательно устанавливается катушка зажигания типа 27.3705 или аналог с повышенным сопротивлением первичной обмотки (0.45 Ом). Несоответствие катушки вызовет перегрев коммутатора.
Особенности подключения к штатной проводке:
- Черный провод от трамблера (масса датчика Холла) должен иметь надежный контакт с кузовом
- Коричневый провод питания катушки подключается к клемме "Б" через реле зажигания
- Все высоковольтные провода заменяются на новые при установке системы
Проверку работоспособности начинают с измерения напряжения на клемме "Б" катушки при включенном зажигании – должно быть +12В. Отсутствие искры при проворачивании стартера чаще всего связано с окислением разъемов или нарушением соединения "массы" коммутатора.
Подключение коммутатора к АКБ и массе
Подключение питания коммутатора осуществляется напрямую к аккумуляторной батарее через предохранитель. Для этого используется провод сечением не менее 1.5 мм² красного цвета. Обязательно установите плавкую вставку номиналом 10-15 А в разрыв цепи на расстоянии 10-15 см от положительной клеммы АКБ.
Массовый провод (черный или коричневый, сечением от 2.5 мм²) крепится к кузову автомобиля в непосредственной близости от коммутатора. Точка подключения должна быть зачищена до металла для обеспечения надежного контакта. Избегайте крепления к подвижным или окрашенным элементам.
Последовательность подключения
- Отсоедините минусовую клемму АКБ
- Зафиксируйте массовый провод на кузове болтовым соединением (М6)
- Проложите силовой кабель через технологические отверстия в моторном щите
- Установите предохранитель в разрыв +12В провода
- Подключите питающий провод к клемме "Б+" коммутатора
- Присоедините массовый провод к клемме "-" коммутатора
Критические требования: Сечение проводов должно соответствовать токовой нагрузке (≥15А), все соединения защищаются термоусадкой. Проводка не должна контактировать с подвижными деталями или нагревающимися элементами. После монтажа проверьте мультиметром отсутствие КЗ на массу.
Важно: При установке бесконтактного зажигания (БСЗ) тип коммутатора должен соответствовать катушке зажигания. Для отечественных модулей (3620.3734) и импортных аналогов (VSZ, Tesla) схемы подключения идентичны.
Проверка всех соединений на надежность
После установки элементов электронного зажигания приступайте к последовательной проверке каждого контактного соединения. Тщательно осмотрите места подключения проводов к катушке зажигания, коммутатору, датчику Холла и распределителю, уделяя особое внимание отсутствию окислов и следов коррозии на клеммах.
Вручную подергайте все провода в разъемах, убедитесь в отсутствии люфта и надежной фиксации. Проверьте плотность затяжки гаек на силовых клеммах катушки и креплениях массового провода кузова, так как слабый контакт в цепи массы вызывает нестабильную работу системы.
Критические точки контроля
- Разъем датчика Холла: контакты должны быть чистыми, без перегибов проводов
- Колодка коммутатора: проверьте фиксацию фишки, отсутствие расплавленного пластика
- Высоковольтные соединения: контроль плотности посадки проводов в крышке трамблера и катушке
| Элемент | Параметр проверки | Метод |
|---|---|---|
| Клемма "Б+" катушки | Отсутствие искрения при запуске | Визуальный осмотр в темноте |
| Контактная группа трамблера | Отсутствие нагара | Зачистка мелкой наждачной бумагой |
- Обработайте все клеммы токопроводящей смазкой для предотвращения окисления
- Проверьте отсутствие пережатия проводов под крышкой трамблера
- Убедитесь, что провода не касаются подвижных элементов двигателя
Контроль работы системы до запуска двигателя
Перед первым пуском или после монтажа электронного зажигания на ВАЗ 2107 обязательно выполните визуальную проверку. Убедитесь в правильности подключения всех проводов согласно схеме, отсутствии переломов в изоляции, надёжной фиксации разъёмов на катушке зажигания, коммутаторе и датчике Холла. Проверьте качество крепления элементов (катушка, коммутатор, трамблёр) и отсутствие контакта токоведущих частей с кузовом.
Осмотрите цепь высокого напряжения: состояние крышки трамблёра, бегунка, центрального бронепровода и проводов свечей. Убедитесь в отсутствии трещин, нагара на контактах, надёжной посадке наконечников. Проверьте зазор между магнитом датчика Холла и шторкой ротора трамблёра (должен составлять 0.3-0.5 мм).
Проверка электрических цепей тестером
Для диагностики используйте мультиметр в режиме вольтметра:
- Питание коммутатора: При включенном зажигании измерьте напряжение между клеммой "Б+" коммутатора и массой. Норма: ~12В.
- Питание датчика Холла: Замерьте напряжение между центральным проводом разъёма трамблёра (красно-белый провод) и массой при включённом зажигании. Должно быть 8-11В.
- Сигнал датчика Холла: Проверьте переменное напряжение на зелёном проводе разъёма трамблёра при медленном прокручивании коленвала (рукой или стартером). Наличие импульсов ~0.4-11В подтверждает работу датчика.
Контроль искрообразования: Снимите центральный высоковольтный провод с крышки трамблёра, вставьте в него исправную свечу и прижмите юбку к массе. Прокручивая стартером, убедитесь в появлении яркой искры между электродами свечи. Важно: Не держите провод руками во избежание удара током!
Проверка цепей управления катушкой:
| Точка замера | Условие | Норма (В) |
|---|---|---|
| Клемма "Б" катушки (+) | Зажигание включено | ~12 |
| Клемма "К" катушки (-) | Зажигание включено, без прокрутки | ~12 |
| Клемма "К" катушки (-) | Прокрутка стартером | Колебания 0-12 |
Отсутствие колебаний напряжения на клемме "К" при прокрутке указывает на неисправность коммутатора или обрыв в цепи управления. Стабильное наличие 12В на обеих клеммах катушки при прокрутке свидетельствует о нерабочем датчике Холла или обрыве в его цепи.
Запуск двигателя и проверка искрообразования
Поверните ключ зажигания в положение "стартер", удерживая его 5-7 секунд. При корректной установке системы двигатель должен запуститься после нескольких оборотов коленвала. Обратите внимание на стабильность работы на холостом ходу и отсутствие хлопков в выпускной системе.
Если двигатель не запускается или работает с перебоями, немедленно проверьте наличие искры на свечах зажигания. Отсутствие искры свидетельствует о неисправностях в цепи электронного зажигания либо ошибках при монтаже компонентов.
Методика проверки искрообразования
Выполняйте проверку в следующем порядке:
- Выкрутите свечу зажигания из первого цилиндра
- Наденьте на неё высоковольтный провод
- Прижмите металлическую часть свечи к "массе" двигателя (не касаясь электрода руками)
- Попросите помощника прокрутить стартер на 2-3 секунды
Нормальный результат: между электродами свечи появляется яркая искра синего или фиолетового оттенка с характерным треском.
Критичные отклонения:
- Искра отсутствует полностью
- Слабая искра желтого цвета
- Прерывистое искрообразование
| Проблема | Возможные причины |
|---|---|
| Нет искры | Обрыв в цепи датчика Холла, неисправность коммутатора, повреждение катушки зажигания |
| Слабая искра | Низкое напряжение АКБ, окисление контактов, износ свечного наконечника |
| Искра есть, но двигатель не запускается | Неправильный момент зажигания, перепутаны ВВ-провода, засорение топливных жиклёров |
При обнаружении проблем последовательно проверьте целостность всех соединений, рабочее напряжение на клеммах катушки (12В) и сопротивление высоковольтных проводов (не более 20 кОм).
Тонкая регулировка оборотов холостого хода
После установки электронного зажигания и выполнения базовой настройки карбюратора необходима точная регулировка холостого хода (ХХ) для обеспечения стабильной работы прогретого двигателя и минимальных оборотов. Эта регулировка выполняется двумя винтами на карбюраторе.
Двигатель должен быть полностью прогрет до рабочей температуры (80-90°C), воздушная заслонка полностью открыта. Подключите штатный или внешний тахометр к катушке зажигания (выводу "К" или "+Б") для точного контроля оборотов. Убедитесь в отсутствии подсоса постороннего воздуха во впускном тракте и герметичности вакуумных шлангов.
Процесс регулировки
Найдите регулировочные винты: Винт количества смеси (1) обычно расположен на дроссельном узле и меняет степень открытия дроссельной заслонки. Винт качества смеси (2) находится на корпусе карбюратора и регулирует состав смеси на ХХ.
Начальная установка: Заверните винт качества смеси до легкого упора (не зажимая), затем отверните его на примерно 2.5-3 оборота (исходное положение для большинства карбюраторов Солекс/Озон).
Регулировка оборотов: Вращением винта количества установите обороты ХХ в пределах 750-800 об/мин по тахометру.
Коррекция состава смеси: Медленно вращайте винт качества смеси (в любую сторону), добиваясь максимального значения оборотов ХХ, которое возможно получить на данном положении винта количества.
Снижение оборотов: После достижения максимума оборотов винтом качества, снова вращайте винт количества смеси, чтобы установить обороты ХХ строго в заданный диапазон (750-800 об/мин).
Повторение (при необходимости): Если после снижения оборотов винтом количества работа двигателя стала неустойчивой, повторите пункты 4 и 5 (коррекция качества для максимума оборотов и последующее снижение количества). Цель - стабильная работа на минимально возможных, но устойчивых оборотах.
| Параметр | Значение | Примечание |
|---|---|---|
| Прогрев двигателя | 80-90°C | Обязательно |
| Винт качества (исходное) | 2.5-3 оборота | От легкого упора |
| Целевые обороты ХХ | 750-800 об/мин | По тахометру |
Важные моменты: Регулировку винтом качества всегда производят медленно и плавно, наблюдая за реакцией оборотов. После окончательной настройки обязательно затяните контргайки на обоих винтах, чтобы предотвратить самопроизвольное изменение положения. После затяжки снова проверьте стабильность ХХ и при необходимости слегка подкорректируйте.
Правильно отрегулированные обороты холостого хода обеспечивают плавную работу двигателя без вибраций, предотвращают самопроизвольную остановку и снижают расход топлива на стоящем автомобиле. Устойчивый ХХ - один из ключевых признаков корректной работы системы зажигания и карбюратора.
Тестирование работы на различных режимах
После установки электронного зажигания и предварительной проверки соединений критически важно протестировать его работу в различных условиях эксплуатации двигателя. Это позволяет убедиться в правильности установки угла опережения зажигания (УОЗ) и общей надежности системы.
Тестирование следует проводить последовательно, начиная с холостого хода и постепенно переходя к более нагруженным режимам, внимательно наблюдая за поведением двигателя и слушая его работу.
Этапы тестирования на разных режимах
1. Работа на холостом ходу (ХХ):
- Запустите двигатель и дайте ему прогреться до рабочей температуры (80-90°C).
- Обороты ХХ должны быть стабильными (примерно 800-900 об/мин для карбюраторного ВАЗ 2107) без "плавания" или рывков.
- Слушайте работу двигателя: она должна быть ровной, без пропусков зажигания (характерное "троение"), хлопков во впускной или выпускной тракт.
- Резко нажмите и отпустите педаль газа. Двигатель должен быстро и без провалов набирать обороты при нажатии и так же плавно возвращаться к холостым при отпускании.
2. Работа под нагрузкой:
- Начните движение на автомобиле.
- Плавно разгоняйтесь на низких и средних оборотах (1500-3000 об/мин) на 2-й и 3-й передачах.
- Наблюдайте за реакцией двигателя на педаль газа: разгон должен быть уверенным, без рывков, провалов мощности или детонации (металлический стук "пальчиков", особенно под нагрузкой в гору или при резком ускорении).
- Обратите внимание на приемистость двигателя – он должен быстро откликаться на увеличение подачи топлива.
3. Работа на высоких оборотах:
- На свободном участке дороги разгоните автомобиль до высоких оборотов (4000-5000 об/мин) на 3-й или 4-й передаче.
- Двигатель должен уверенно выходить на эти обороты, без "затыкания" (ощущения, что он перестает тянуть), провалов или сильной детонации.
- Работа должна оставаться стабильной, вибрации в норме.
| Режим работы | Признаки правильной работы | Возможные проблемы (признаки) |
|---|---|---|
| Холостой ход | Стабильные обороты, ровный звук, быстрый отклик на газ | Плавание оборотов, троение, хлопки, медленный спад оборотов |
| Разгон (средние обороты) | Уверенный разгон без рывков и провалов | Провалы, рывки, детонация (звон), вялый разгон |
| Высокие обороты | Стабильная работа, уверенный выход на обороты | "Затыкание", сильная детонация, провалы, повышенная вибрация |
Обнаружение детонации, провалов мощности, неустойчивой работы или хлопков на любом из режимов требует немедленного прекращения тестирования и поиска причины. Наиболее вероятные проблемы – неправильно установленный УОЗ (слишком ранний или поздний), неисправность датчика Холла или коммутатора, плохой контакт в цепи, несоответствие катушки зажигания.
Только после успешного прохождения тестов на всех режимах – от холостого хода до высоких оборотов под нагрузкой – можно быть уверенным, что электронное зажигание установлено и настроено корректно, обеспечивая надежную работу двигателя ВАЗ 2107.
Рекомендации по обслуживанию системы
Регулярно проверяйте состояние высоковольтных проводов на отсутствие трещин, потертостей и пробоя изоляции. Контролируйте надежность контактов в разъемах датчика Холла, коммутатора и катушки зажигания – окисленные клеммы зачищайте мелкой наждачной бумагой.
Каждые 10 000 км осматривайте трамблер: удаляйте пыль внутри крышки, проверяйте угольный контакт на подвижность и износ. Следите за отсутствием люфтов вала распределителя и целостностью центробежного регулятора.
Периодичность операций
- Свечи зажигания: очистка от нагара – каждые 5 000 км, замена – каждые 15 000–20 000 км. Зазор поддерживайте 0,7–0,8 мм.
- Катушка зажигания: проверка сопротивления обмоток (первичная: 0,45±0,05 Ом, вторичная: 5,0±0,5 кОм) – каждые 20 000 км.
- Датчик Холла: диагностика мультиметром (напряжение на контактах: 0,4 В ≤ U ≤ 11 В) при неустойчивой работе двигателя.
- Коммутатор: визуальный контроль перегрева корпуса, тестирование на искрообразование при подозрении на неисправность.
Список источников
Для подготовки материала об установке электронного зажигания на ВАЗ 2107 использовались следующие категории источников:
Техническая документация и официальные руководства обеспечивают точность схем и процедур монтажа, а специализированные автомобильные ресурсы предоставляют практические рекомендации и разборы распространённых ошибок.
Информационные материалы
- Официальное руководство по ремонту ВАЗ 2107 (разделы по системе зажигания)
- Технические спецификации производителей комплектов ЭЗ (SOATE, Омега, Катран)
- Электросхемы автомобилей классического семейства ВАЗ (издательства "За рулём", "Арус")
- Видеоинструкции по установке ЭЗ от автоэлектриков (верифицированные каналы)
- Форумные обсуждения на тематических площадках (Drive2.ru, VAZ-Club, Авторевю)
- Сравнительные тесты бесконтактных систем зажигания (журнал "АвтоМеханик", 2020-2023 гг.)
- Методички по диагностике неисправностей ЭЗ (учебные пособия СПО)
