Электропроводка ВАЗ-2114 - схемы, устройство и советы

Статья обновлена: 18.08.2025

Электрооборудование ВАЗ-2114 – сложная система, от которой зависит работоспособность всех узлов автомобиля. Понимание её устройства критически важно для диагностики неисправностей и самостоятельного ремонта.

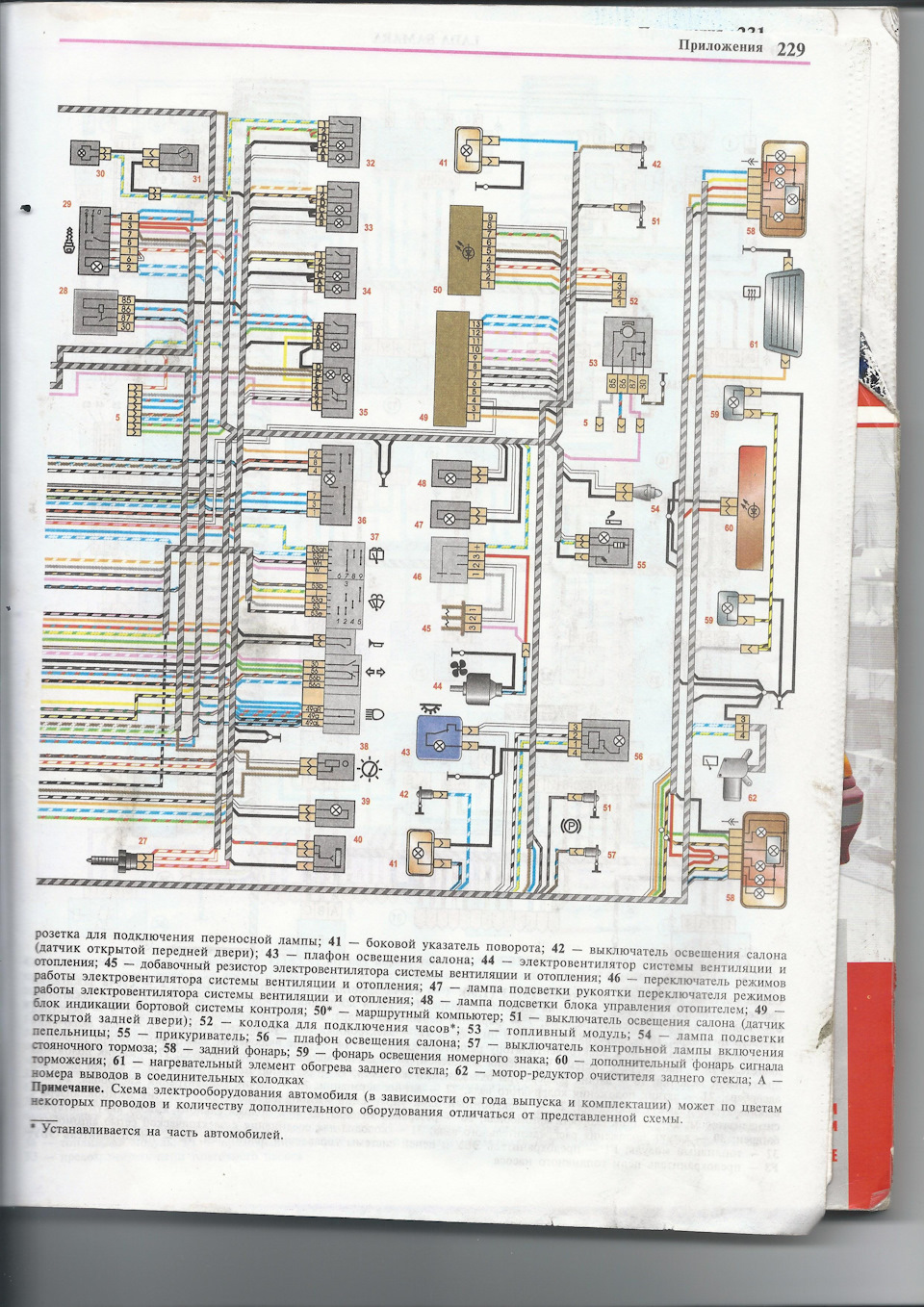

В статье подробно рассматривается схема электропроводки "Самары-2", ключевые элементы системы и их функциональное назначение. Особое внимание уделено характерным проблемным местам, свойственным данной модели.

Вы найдёте практические рекомендации по поиску обрывов, коротких замыканий, замене повреждённых участков проводки и ремонту электронных блоков. Знание этих аспектов существенно упростит обслуживание автомобиля и повысит его надёжность.

Монтажный блок на ВАЗ-2114 расположен в салоне под панелью приборов со стороны водителя. Он закреплен на металлическом кронштейне левее рулевой колонки, непосредственно над педальным узлом. Блок объединяет реле и предохранители, защищающие основные электрические цепи автомобиля.

Доступ к блоку осуществляется через съемную пластиковую крышку размером примерно 15х20 см, расположенную в нижней части торпедо. Крышка фиксируется двумя пластмассовыми защелками по бокам и одним верхним фиксатором. Для визуального поиска ориентируйтесь на характерный прямоугольный выступ под рулевым колесом.

Особенности доступа и демонтажа крышки

Последовательность снятия защитной панели:

1. Переведите рулевую колонку в самое нижнее положение
2. Пальцами нажмите на боковые защелки до характерного щелчка
3. Потяните верхний край крышки на себя, освобождая фиксатор
4. Аккуратно снимите панель, не прилагая избыточных усилий

После демонтажа крышки открывается доступ к монтажному блоку с установленными реле (слева) и предохранителями (справа). На внутренней стороне крышки обычно расположена схема расположения элементов.

Критические особенности при работе:

• Защелки крайне хрупкие – недопустимо использовать металлические инструменты
• При замене предохранителей обязателен демонтаж минусовой клеммы АКБ
• Во влажную погоду перед снятием просушите зону во избежание КЗ

Установка крышки выполняется в обратной последовательности с равномерным нажатием по периметру до защелкивания всех фиксаторов. Проверьте отсутствие перекосов и надежность крепления.

Предохранители монтажного блока: схема расположения и номиналы

Монтажный блок ВАЗ-2114 (часто называемый "бардачком" из-за расположения) находится в салоне, слева под панелью приборов, за съемной пластиковой крышкой. Он объединяет предохранители и реле, защищающие практически все электрические цепи автомобиля от перегрузок и коротких замыканий.

На крышке блока нанесена схематическая карта с условными обозначениями и номиналами предохранителей. Каждый предохранитель защищает строго определенную группу потребителей. Ориентироваться по этой схеме необходимо при поиске причины неисправности конкретного электрооборудования.

Схема расположения и назначение предохранителей (стандартная комплектация)

Позиция (F)	Номинал (А)	Защищаемые цепи
1	5	Лампа освещения вещевого ящика, часы, контрольная лампа блокировки дифференциала*
2	7.5	Противотуманные фары (задние)
3	10	Звуковой сигнал
4	20	Вентилятор системы охлаждения, реле вентилятора
5	20	Электродвигатель омывателя ветрового стекла и фар, насос омывателя заднего стекла
6	30	Электродвигатель вентилятора отопителя
7	30	Стеклоподъемники дверей
8	7.5	Лампа освещения багажника, габаритные огни (левый борт)
9	7.5	Габаритные огни (правый борт)
10	7.5	Правый ближний свет фар
11	7.5	Левый ближний свет фар
12	10	Правый дальний свет фар, контрольная лампа дальнего света
13	10	Левый дальний свет фар
14	15	Указатели поворота и аварийная сигнализация, реле поворотов
15	20	Стеклоочиститель ветрового стекла, реле очистителя
16	10	Аварийная сигнализация, реле аварийной сигнализации
17	7.5	Освещение приборов, подсветка выключателей, прикуриватель, часы, стоп-сигналы
18	25	Обогрев заднего стекла, реле обогрева
19	10	Резерв
20	10	Резерв

Важные особенности:

• Нумерация (F1-F20) обычно указана на корпусе блока рядом с гнездами предохранителей.
• Цветовая маркировка предохранителей соответствует номиналу: белый - 5А, голубой - 7.5А, красный - 10А, желтый - 20А, прозрачный/белый - 25А, зеленый - 30А.
• Резервные гнезда (F19, F20) могут быть пустыми или использоваться для установки дополнительного оборудования.

Рекомендации:

1. Всегда используйте предохранители строго указанного номинала. Установка "жучка" или предохранителя большего номинала может привести к возгоранию проводки.
2. Перед заменой перегоревшего предохранителя обязательно выявите и устраните причину перегрузки (короткое замыкание, неисправный потребитель).
3. Для извлечения предохранителя используйте специальный пластиковый пинцет, обычно расположенный в гнезде на самом монтажном блоке.
4. Визуально или с помощью мультиметра проверяйте целостность нити внутри предохранителя.
5. Имейте в автомобиле комплект запасных предохранителей основных номиналов (5А, 7.5А, 10А, 15А, 20А, 30А).

Реле в монтажном блоке: типография и функции

Монтажный блок ВАЗ-2114 содержит несколько реле, расположенных в строго определенных позициях согласно схеме типографии. Каждое реле отвечает за коммутацию высоконагруженных цепей, защищая контакты выключателей и кнопок от перегрева и преждевременного износа. Стандартная компоновка реле нанесена на внутреннюю сторону крышки блока в виде схематической карты с буквенными обозначениями (K1, K2 и т.д.), что упрощает идентификацию.

Расположение реле унифицировано для большинства моделей ВАЗ 2110-й серии, но может незначительно отличаться в зависимости от года выпуска и комплектации. Основные реле сгруппированы в верхнем ряду блока, а их номера позиций дублируются в сервисной документации. Нарушение типографии при установке приводит к некорректной работе электрооборудования или коротким замыканиям.

Основные реле и их назначение

Обозначение	Функция	Особенности
K1	Реле ближнего света	Активирует цепи левой и правой фары при включении переключателя
K2	Реле дальнего света	Обеспечивает подачу питания на лампы дальнего света
K3	Реле стартера	Управляет втягивающим устройством стартера при повороте ключа
K4	Реле очистителей стекла	Контролирует работу моторчиков стеклоочистителей и омывателя
K5	Реле поворотов и аварийки	Генерирует прерывистый сигнал для световой индикации
K7	Реле обогрева заднего стекла	Коммутирует ток для нитей обогрева
K8	Реле вентилятора охлаждения	Активирует электровентилятор при достижении критической температуры

При диагностике неисправностей в первую очередь проверяют состояние контактов реле и соответствие их номиналов. Характерные признаки отказа включают:

• Отсутствие реакции систем при включении (фары, стартер, обогрев)
• Самопроизвольное отключение потребителей под нагрузкой
• Щелчки реле без срабатывания исполнительных устройств

Для замены используйте реле с маркировкой 90.3747 или 75.3777 – они совместимы с разъемами блока. Перед установкой очищайте посадочные гнезда от окислов, а при частых отказах конкретного реле проверяйте: целостность проводки, состояние предохранителей и нагрузку на цепь. Избегайте установки нештатных потребителей без дополнительного реле.

Аккумулятор: подключение основных силовых кабелей

Подключение силовых кабелей к аккумулятору ВАЗ-2114 требует строгого соблюдения полярности. Плюсовой кабель (обычно в красной изоляции) соединяется с клеммой «+» АКБ, а минусовой (чёрный) – с клеммой «−». Нарушение этого правила приведёт к короткому замыканию и повреждению электрооборудования.

Перед подключением убедитесь, что контактные поверхности клемм и выводов аккумулятора очищены от окислов. Затяжка должна быть надёжной, исключающей проскальзывание, но без чрезмерных усилий, способных сорвать резьбу. После фиксации клемм рекомендуется нанести на них антикоррозийную смазку.

Последовательность подключения

1. Установите аккумулятор в штатный лоток под капотом, зафиксировав прижимной планкой.
2. Подсоедините плюсовой кабель к клемме «+» АКБ, затяните гайку ключом на 10 мм.
3. Подсоедините минусовой кабель к клемме «−» АКБ аналогичным образом.

Контрольные точки

Элемент	Назначение	Признак неисправности
Плюсовой кабель	Соединяет АКБ со стартером и генератором	Окисление, оплавление изоляции у выводов
Минусовой кабель	Обеспечивает массу кузова и двигателя	Коррозия в точках крепления к кузову

Важно: При замене АКБ сначала снимайте «минусовую» клемму, затем «плюсовую». Установку проводите в обратном порядке: сначала «плюс», потом «минус». Это исключает случайное замыкание ключом между «+» АКБ и массой кузова.

Регулярно проверяйте состояние кабелей: трещины в изоляции или следы нагрева требуют немедленной замены. Ослабление контакта на «массе» часто вызывает проблемы с запуском и нестабильную работу датчиков.

Генератор: электрическая схема соединений

Электросхема генератора ВАЗ-2114 базируется на трёхфазной системе переменного тока с выпрямительным блоком. Основные компоненты цепи включают сам генератор (модель 94.3701), регулятор напряжения, аккумуляторную батарею, контрольную лампу на приборной панели и предохранитель №10 (10А) в монтажном блоке. Ключевые соединения осуществляются через штекерный разъем с тремя контактами.

Питание на обмотку возбуждения подаётся через замок зажигания и контрольную лампу (1Вт), которая выполняет функцию индикатора работоспособности. При включении зажигания "+" поступает на контакт "D" генератора (жёлтый провод), после запуска двигателя разница потенциалов на лампе выравнивается, и она гаснет. Неисправность цепи возбуждения приводит к непрерывному свечению или миганию контрольной лампы.

Типовая схема подключения

Цепь включает следующие обязательные элементы:

• Силовой кабель (красный): соединяет клемму "B+" генератора с АКБ через стартер
• Провод возбуждения (жёлтый): от замка зажигания к контакту "D"
• Масса: через болт крепления к двигателю

Клемма генератора	Цвет провода	Назначение
B+ (30)	Красный	Прямое подключение к АКБ
D (61)	Жёлтый	Цепь возбуждения и контрольной лампы
W	-	Не используется на ВАЗ-2114

Критические особенности подключения:

1. Корпус генератора должен иметь чистый контакт с массой двигателя
2. Запрещается запуск двигателя при отключённой АКБ - вызывает скачок напряжения
3. Проверка работоспособности требует замера напряжения на клемме "B+" при 2000 об/мин: 13.2–14.7В

Важно: Ошибки в подключении приводят к перезаряду/недозаряду АКБ, выходу из строя диодного моста или регулятора напряжения. При замене компонентов отсоединяйте аккумулятор!

Стартер: цепь управления и силовые провода

Управление стартером осуществляется через замок зажигания. При повороте ключа в положение "START" напряжение подается на управляющий контакт втягивающего реле (контакт "50" по классификации Bosch). Эта тонкая цепь включает электромагнит реле, которое выполняет две ключевые функции: механически вводит бендикс в зацепление с венцом маховика и замыкает силовые контакты внутри реле.

Силовая цепь стартера рассчитана на высокие токи (до 500А). Напряжение напрямую от плюсовой клеммы АКБ (+12В) через толстый провод (сечением не менее 16 мм²) поступает на силовой контакт втягивающего реле (обозначен "30" или "B+"). После срабатывания реле ток подается через его внутренние контакты на обмотки электродвигателя стартера по шине, а возвращается через массовый провод, закрепленный на корпусе стартера или трансмиссии.

Ключевые компоненты и особенности цепи

• Втягивающее реле: объединяет управляющую катушку (контакт "50") и силовые контакты ("30" и "C").
• Защита цепи управления: на ВАЗ-2114 часто установлено реле стартера (в монтажном блоке), предотвращающее подгорание контактов замка зажигания.
• Силовые провода:
  • От АКБ к реле: красный провод большого сечения.
  • От реле к стартеру: медная шина или гибкий провод.
  • "Масса": черный провод от корпуса стартера к кузову/двигателю.

Контакт/Провод	Назначение	Характеристики
"50" (управление)	Включение втягивающего реле	Тонкий провод (~4 мм²), +12В при старте
"30" / "B+" (силовой вход)	Подача +12В от АКБ	Толстый провод (16-25 мм²), постоянное напряжение
"C" (выход на мотор)	Питание электродвигателя стартера	Медная шина, +12В при работе
Масса (корпус)	Замыкание цепи	Толстый провод/клемма на кузов

Рекомендации: При проблемах со стартером проверяйте напряжение на контакте "50" при повороте ключа. Отсутствие +12В указывает на неисправность замка зажигания, реле управления или проводки. Падение напряжения на силовых проводах (более 0.5В) или окисление клемм вызывает медленное вращение стартера. Убедитесь в надежности массового соединения – частая причина отказов.

Замок зажигания: распиновка контактов

Распиновка контактов замка зажигания ВАЗ-2114 является критически важной для понимания работы системы запуска и управления электрооборудованием автомобиля. Колодка замка содержит пять стандартных контактов, каждый из которых отвечает за коммутацию определенных цепей при повороте ключа в разные положения.

Идентификация контактов осуществляется по их нумерации на корпусе колодки или согласно схеме электропроводки. Неправильное подключение проводов к этим контактам приводит к отказу систем зажигания, стартера, освещения или блокировке работы двигателя.

Назначение контактов

Номер контакта	Цвет провода	Назначение	Активен в положениях ключа
30	Красный	Постоянное питание от АКБ (+) через предохранитель	Всегда
15	Синий	Питание систем зажигания, впрыска, приборной панели	I (зажигание), II (стартер)
50	Красный/черный	Управление втягивающим реле стартера	II (стартер)
INT	Черный/розовый	Питание габаритов, подсветки, дворцов (через ручевой переключатель)	I (зажигание)
30/1	Коричневый	Резервный контакт (часто не используется)	-

Ключевые особенности работы:

• Положение "0" (выключено): Активен только контакт 30 (постоянное питание).
• Положение "I" (зажигание): Замкнуты цепи 30-15 и 30-INT. Подается питание на ЭБУ, приборы, фары.
• Положение "II" (стартер): Дополнительно к "I" замыкается цепь 30-50 для активации стартера.
• Положение "III" (паркинг): В ВАЗ-2114 отсутствует. При вынутом ключе активен только контакт INT для включения "аварийки".

Рекомендации по диагностике и замене:

1. Перед работами обязательно снимите клемму с АКБ для исключения КЗ.
2. Проверяйте контакты мультиметром в режиме прозвонки при повороте ключа.
3. Основные неисправности: подгар контактов 15/50 (слабый старт), обрыв INT (нет габаритов), окисление.
4. При замене замка фиксируйте схему подключения проводов к колодке (фото/маркировка).
5. Убедитесь в надежной фиксации колодки на замке для предотвращения нагрева и оплавления.

Проводка системы зажигания: датчики и модуль

Система зажигания ВАЗ-2114 базируется на электронном управлении, где ключевыми компонентами выступают датчики положения коленчатого вала (ДПКВ) и модуль зажигания. Проводка обеспечивает передачу сигналов от сенсоров к ЭБУ и высоковольтных импульсов от модуля к свечам.

Кабельные жгуты соединяют ДПКВ с контроллером через экранированный разъем для защиты от помех, а модуль зажигания интегрирован в цепь через четырехконтактный колодочный разъем и высоковольтные провода. Нарушение изоляции или коррозия контактов в этих узлах – частые причины сбоев.

Ключевые элементы и их подключение

Датчик коленвала (ДПКВ)	Индуктивный тип, установлен у шкива коленвала. Подключен к ЭБУ 3-жильным кабелем (масса, экран, сигнал). Зазор до зубьев шкива: 0.5–1.5 мм.
Модуль зажигания	Четырехвыводная катушка. Получает +12В при включенном зажигании и управляющие импульсы от ЭБУ. Выходы соединены со свечами высоковольтными проводами в порядке 1–3–4–2.

Распространенные проблемы проводки:

• Обрыв или замыкание в цепи ДПКВ – приводит к полному отказу запуска.
• Окисление контактов в разъемах модуля – вызывает пропуски зажигания под нагрузкой.
• Пробой изоляции ВВ-проводов – проявляется "троением" двигателя во влажную погоду.

Рекомендации по обслуживанию:

1. Проверяйте целостность экранирующей оплетки кабеля ДПКВ при диагностике ошибок Р0335–Р0337.
2. Обрабатывайте разъемы модуля зажигания токопроводящей смазкой для защиты от коррозии.
3. Заменяйте высоковольтные провода комплектно при пробеге свыше 50 тыс. км или наличии трещин на изоляции.

Инжекторная система: подключение контроллера ЭСУД

Контроллер ЭСУД (электронная система управления двигателем) является центральным узлом инжекторной системы ВАЗ-2114. Он обрабатывает сигналы от датчиков (ДПДЗ, ДМРВ, ДТОЖ, ДПКВ, лямбда-зонда) и управляет исполнительными механизмами: форсунками, катушкой зажигания, регулятором холостого хода, бензонасосом. Корректное подключение разъёма контроллера гарантирует стабильную работу двигателя и правильную диагностику неисправностей.

Контроллер монтируется в салоне под центральной консолью, защищён от влаги пластиковым кожухом. Основной 55-контактный разъём (тип GM) соединяется с жгутом проводки через фиксатор типа "банан". Питание (+12В) подаётся через главное реле, масса подключается к кузову в точках возле левой ноги водителя и на двигателе. При замене контроллера обязательна адаптация дроссельного узла и обучение ДПДЗ.

Ключевые контакты разъёма ЭСУД

Контакт	Назначение	Цвет провода
1, 2	Питание +12В (от главного реле)	Красный
4, 5, 9, 18, 24, 31, 32, 43, 45	Масса (GND)	Чёрный
8	Сигнал ДМРВ	Серый
10	Сигнал лямбда-зонда	Серо-белый
12-15	Управление форсунками (1-4 цилиндры)	Жёлтый, Голубой, Коричневый, Чёрно-белый
36	Управление бензонасосом	Розовый
55	CAN-L (шина диагностики)	Оранжево-чёрный

Рекомендации при подключении:

• Отключайте АКБ перед демонтажем разъёма
• Проверяйте надёжность фиксации колодки (характерный щелчок)
• Контролируйте целостность изоляции проводов возле гофры
• Используйте только заводские схемы для вашей модификации ЭСУД (Январь 5.1, Bosch M7.9.7)

Критические ошибки: перепутанные контакты массы и питания вызывают мгновенный выход контроллера из строя. Негерметичность разъёма приводит к окислению контактов и сбоям в работе двигателя на влажной дороге. После замены ЭСУД обязательна активация иммобилайзера (при наличии).

Топливный насос: цепь питания и управление

Цепь питания топливного насоса (ТН) ВАЗ-2114 относится к системам с прямым управлением напряжением +12В от реле. Основное питание на насос подается через силовое реле и предохранитель, расположенные в монтажном блоке предохранителей салона (обычно за панелью слева от руля или под ней). Напряжение поступает на погружной модуль ТН в баке по проводу оранжевого цвета.

Управление включением реле топливного насоса осуществляется контроллером системы впрыска (ЭБУ). При повороте ключа зажигания в положение "Зажигание" (II) ЭБУ на короткое время (около 1-3 секунд) подает "массу" на управляющий контакт реле ТН (провод черно-желтого цвета), включая насос для создания давления в рампе. Если ЭБУ получает сигнал от датчика коленвала о вращении двигателя (стартере или после запуска), он продолжает удерживать реле включенным. Если запуск не происходит, ЭБУ снимает "массу" с реле, выключая насос.

Диагностика и ключевые точки цепи

Основные элементы цепи и точки для проверки:

• Предохранитель F3 (15А): Расположен в монтажном блоке. Первичная защита цепи насоса.
• Реле топливного насоса: Обычно реле К2 в монтажном блоке. Управляется ЭБУ. Коммутирует +12В на ТН.
• Разъем погружного модуля ТН: Расположен под задним сиденьем или в нише багажника под лючком. Основная точка измерения напряжения непосредственно на насосе.
• Провод "массы" ТН: Черный провод, замыкается на кузов в районе модуля насоса или туннеля. Качество "массы" критично для работы.
• Управляющий провод от ЭБУ к реле: Черно-желтый провод (контакт 85 реле). Появление "массы" на нем при включении зажигания сигнализирует об исправности команды от ЭБУ.

Точка измерения	Ожидаемое напряжение (Ключ "Зажигание" II, Двигатель не запущен)	Комментарий
На контакте "+" разъема ТН (Оранжевый провод)	~12В в течение 1-3 сек после включения зажигания	Показывает работу реле и целостность цепи питания до насоса
На контакте 85 реле ТН (Черно-желтый провод)	~0В (масса) в течение 1-3 сек после включения зажигания	Подтверждает управляющий сигнал от ЭБУ
На контакте 30 реле ТН	Постоянно +12В (от АКБ через предохранитель F3)	Питание на вход реле
На контакте 87 реле ТН	~12В в течение 1-3 сек после включения зажигания	Выходное питание с реле на ТН

Важно: Перед отсоединением топливных магистралей или разъема ТН необходимо сбросить давление в системе питания (например, через специальный клапан на топливной рампе или предохранившись от разбрызгивания топлива при аккуратном ослаблении соединения).

Освещение приборной панели: схема соединений

Цепь подсветки панели приборов ВАЗ-2114 питается от предохранителя F20 (10А) в монтажном блоке. Плюсовой провод (розовый) от предохранителя поступает на контакт «58» подрулевого комбина переключателей, где подключен к реостату регулировки яркости. После реостата сигнал (оранжево-красный провод) направляется на разъем Х1 приборной панели.

Внутри панели оранжево-красный провод разветвляется параллельно на все лампы подсветки шкал приборов, кнопок и прикуривателя. Минусовой контакт ламп (черный провод) замыкается на кузов через общую точку массы панели приборов. Отдельно запитан подсветка замка зажигания (серо-красный провод) через предохранитель F18.

Ключевые компоненты схемы

Элемент	Характеристики
Лампы подсветки	W1,5W (T5), цокольное соединение
Реостат	Встроен в подрулевую комбинацию
Предохранитель	F20 (10А) для основной цепи, F18 (10А) для замка зажигания
Цвета проводов	Розовый (F20→реостат), оранжево-красный (реостат→панель), чёрный (масса)

Рекомендации: При замене ламп используйте оригинальную мощность для предотвращения перегрева пластика. При отсутствии подсветки проверьте: предохранители F18/F20, работоспособность реостата мультиметром, состояние контактов в разъемах Х1 панели и массу кузова под торпедой.

Подключение тахометра и спидометра

Тахометр на ВАЗ-2114 получает сигнал от катушки зажигания через вывод "1", где импульсы преобразуются в показания оборотов двигателя. Спидометр работает от датчика скорости (ДС), установленного на коробке передач, который генерирует электронные импульсы пропорционально скорости вращения приводных валов.

Оба прибора питаются от замка зажигания (+12V при включенном зажигании) и имеют отдельные цепи массы. Особое внимание следует уделить целостности контактов в колодках и отсутствию окислов, которые вызывают скачки стрелок или полный отказ индикации.

Схемы и особенности подключения

Тахометр:

• Сигнальный провод (коричневый) – к клемме "1" катушки зажигания
• Питание +12V (красный) – от замка зажигания (цепь Х2/15)
• Подсветка (оранжевый) – к выключателю габаритов
• Масса (черный) – к кузову через шпильку возле рулевой колонки

Важно: При замене катушки используйте только оригинальные компоненты – несоответствие характеристик вызывает ложные показания.

Спидометр:

Провод датчика скорости	Назначение	Цвет изоляции
Контакт 1	Сигнал к спидометру	Желто-серый
Контакт 2	+12V питание	Красный
Контакт 3	Масса	Черный

• Датчик скорости требует герметичности соединения – попадание влаги вызывает коррозию контактов
• Одометр связан со спидометром через внутреннюю плату приборной панели

Рекомендации:

1. При ложных показаниях тахометра проверьте чистоту контакта на катушке и целостность экрана сигнального провода
2. Если спидометр не работает – диагностируйте датчик скорости мультиметром (частота импульсов растет с увеличением скорости)
3. При замене ДС заливайте резьбовое соединение графитной смазкой для защиты от коррозии
4. Используйте термоусадку для изоляции соединений вместо изоленты

Ручной тормоз и уровень тормозной жидкости: датчики

Контроль состояния стояночного тормоза и уровня тормозной жидкости осуществляется через два отдельных датчика, подключенных к общей сигнальной лампе на приборной панели ВАЗ-2114. Эти элементы играют ключевую роль в безопасности, предупреждая о критических неисправностях тормозной системы.

При активации ручного тормоза или падении уровня жидкости ниже минимума загорается единый индикатор (красный восклицательный знак в круге). Водителю необходимо немедленно идентифицировать причину срабатывания, так как оба состояния представляют серьезную опасность.

Датчик ручного тормоза расположен в основании рычага стояночного тормоза. Принцип работы основан на замыкании контактов:

• В опущенном положении рычага контакты разомкнуты
• При поднятии ручника механический толкатель датчика замыкает цепь, активируя лампу

Неисправности: окисление клемм, обрыв проводов, механический износ толкателя. Проверка: поднимите рычаг – лампа должна загореться.

Датчик уровня тормозной жидкости установлен в крышке расширительного бачка главного тормозного цилиндра. Конструктивно представляет собой поплавок с магнитом и геркон:

• При нормальном уровне поплавок удерживает контакты разомкнутыми
• При падении уровня поплавок опускается, магнит замыкает геркон – лампа активируется

Распространенные проблемы: залипание поплавка из-за загрязнения жидкости, потеря герметичности корпуса, окисление разъема. Проверка: извлеките датчик и вручную переместите поплавок – лампа должна реагировать.

Характеристика	Датчик ручника	Датчик уровня ТЖ
Тип срабатывания	Механический контакт	Магнитно-герконовый
Локализация	Под обшивкой рычага ручного тормоза	Крышка бачка ГТЦ
Симптомы неисправности	Лампа не горит при поднятом ручнике	Лампа горит при нормальном уровне ТЖ

Критические рекомендации:

1. При срабатывании индикатора первым делом проверьте положение ручника и визуально оцените уровень жидкости
2. Никогда не игнорируйте горящую лампу – даже если тормоза работают нормально
3. При замене датчика уровня используйте только оригинальные уплотнительные кольца для предотвращения утечек
4. Раз в 2 года очищайте контакты обоих датчиков от окислов и обрабатывайте токопроводящей смазкой

Блок кнопок на панели: подсветка и управление

Блок кнопок на центральной консоли ВАЗ-2114 включает элементы управления противотуманными фарами, обогревом заднего стекла и аварийной сигнализацией. Конструктивно он объединен с гнездом прикуривателя, что требует внимания при диагностике неисправностей из-за общего питания.

Электрическая схема подключения блока использует предохранитель F16 (15А) в монтажном блоке, при этом кнопки имеют параллельное соединение с соответствующими реле. Цепь подсветки запитана от габаритных огней через резистор, снижающий напряжение для ламп накаливания.

Особенности работы подсветки

Подсветка кнопок активируется вместе с включением габаритных огней. Типовые проблемы:

• Перегорание лампочек (тип W5W) в кнопках из-за вибрации
• Окисление контактов на разъеме блока
• Повреждение токоограничивающего резистора

Рекомендуется при замене ламп:

1. Отключить минусовую клемму АКБ
2. Аккуратно поддеть кнопку плоской отверткой
3. Проверить состояние патрона перед установкой новой лампы

Кнопка	Управляемый элемент	Предохранитель
ПТФ (передние)	Реле противотуманок	F16 (15А)
Обогрев стекла	Реле обогрева	F16 (15А)
"Аварийка"	Реле поворотов	F1 (10А)

При некорректной работе кнопок проверьте целостность дорожек на плате блока управления. Частой причиной отказа является нарушение пайки в местах контакта с разъемом.

Для модернизации устанавливайте светодиодные элементы с дополнительным резистором 200 Ом вместо штатных ламп. Это исключит повторные замены и снизит нагрузку на проводку.

Указатели поворотов и аварийная сигнализация

Система включает подрулевой переключатель поворотов, кнопку аварийной сигнализации на центральной консоли, реле-прерыватель К3, лампы указателей в передних/задних фарах, боковые повторители на крыльях и контрольные лампы в приборной панели. При активации поворотов или "аварийки" реле К3 генерирует прерывистый сигнал (60–120 циклов/мин), обеспечивая мигание соответствующих ламп. Режим аварийки задействует все указатели одновременно независимо от положения замка зажигания.

Электросхема использует предохранитель F2 (10А) в монтажном блоке, защищающий цепь. Управление поворотами осуществляется через выключатель зажигания, тогда как аварийная сигнализация подключена напрямую к аккумулятору. Контрольные лампы в комбинации приборов дублируют частоту мигания внешних указателей, визуально информируя водителя о работе системы.

Особенности и неисправности

Распространённые проблемы:

• Отсутствие мигания: перегорел предохранитель F2, неисправно реле К3, окисление контактов в монтажном блоке.
• Указатели горят постоянно без мигания: выход из строя реле-прерывателя, замыкание в цепи управления.
• Не работают повторители на одном борту: обрыв проводов в гофре двери, коррозия разъёмов фар, перегорание ламп.
• Слишком быстрое/медленное мигание: установка ламп нештатной мощности, слабый контакт массы.

Рекомендации:

1. При замене ламп используйте только оригинальные модели А12-21-3 (21 Вт) – несоответствие мощности нарушает частоту мигания.
2. Проверяйте надёжность соединения "массовых" проводов кузова в зоне передних крыльев и задних фонарей – окисление вызывает хаотичное мерцание.
3. Диагностику начинайте с проверки реле К3 (расположено в монтажном блоке, позиция 3): при включении поворота должен быть слышен характерный щелчок.
4. Для доступа к контактам кнопки аварийки снимите декоративную накладку консоли – частой причиной отказа является отсоединение фишки проводки.

Компонент	Расположение	Тип
Реле-прерыватель	Монтажный блок (поз. К3)	23.3747 или аналог
Предохранитель	Монтажный блок (F2)	10А
Лампы указателей	Фары, фонари, крылья	А12-21-3 (21W)
Контрольные лампы	Приборная панель	АМН12-3-1 (1.5W)

Фары головного света: схема фарорегулятора

На ВАЗ-2114 применяется электрический корректор фар, позволяющий регулировать угол наклона светового пучка в зависимости от нагрузки автомобиля. Система включает в себя подрулевой переключатель с четырьмя позициями (0-III), два электропривода (по одному в каждой фаре) и соединительную проводку. При изменении положения переключателя напряжение подается на моторчики корректора, которые перемещают отражатели фар по вертикали.

Основная цель корректора – предотвращение ослепления водителей встречного транспорта при изменении клиренса (например, при загрузке багажника или пассажирах на заднем сиденье). Регулировка осуществляется водителем вручную перед поездкой согласно инструкции по эксплуатации, где позиция «0» соответствует минимальной нагрузке, а «III» – максимальной.

Схема подключения и компоненты

Электрическая цепь фарорегулятора питается от замка зажигания (+12В) и включает:

• Переключатель S на приборной панели с выводами:
  • Вывод 1 – питание (желтый провод)
  • Выводы 2-5 – сигнальные линии к приводам (синий, зеленый, коричневый, белый)
• Электроприводы M1 (левый) и M2 (правый) в фарах, каждый с тремя контактами:
  • «+» и «–» для управления направлением движения
  • Общий провод массы (черный)

Принцип работы основан на реверсивной подаче напряжения: при повороте ручки переключателя меняется полярность на контактах моторчиков, что приводит к их вращению в нужную сторону.

Позиция переключателя	Назначение	Рекомендуемый сценарий
0	Водитель + передний пассажир	Пустой багажник
I	Полная загрузка салона	Багажник пуст
II	Водитель + груз в багажнике	Салон не заполнен
III	Полная загрузка (салон + багажник)	Максимальная коррекция

Особенности конструкции: Моторчики корректора интегрированы в заднюю часть блок-фары и соединены с отражателем через пластмассовый редуктор. Ресурс электроприводов ограничен – типичные неисправности включают заклинивание шестеренок, обрыв проводов у разъемов фар или окисление контактов.

Рекомендации: При замене ламп проверяйте свободный ход штока корректора рукой. Если регулировка не работает – диагностируйте цепь мультиметром: наличие +12В на переключателе при включенном зажигании, целостность проводов к фарам, сопротивление моторчиков (10-15 Ом). Запрещено механически фиксировать отражатель при неисправном корректоре – это нарушает светораспределение и ПДД.

Проводка задних фонарей и стоп-сигналов

Схема подключения задних фонарей ВАЗ-2114 объединяет габаритные огни, стоп-сигналы, поворотники и фонарь заднего хода через единый жгут проводов. Проводка проходит вдоль левого лонжерона кузова под пластиковой обшивкой, затем разветвляется к каждому фонарю через резиновые уплотнители. Основные провода имеют стандартную цветовую маркировку: красный – стоп-сигналы, коричневый – габариты, желтый/синий – поворотники, розовый – задний ход.

Общий "массовый" провод (черный) крепится к кузову под задними сиденьями. Для стоп-сигналов используется реле, активируемое при нажатии педали тормоза через концевой выключатель. Все соединения защищены термостойкой изоляцией, но уязвимы к коррозии в местах контакта с кузовом.

Особенности и рекомендации

Типичные проблемы и методы их устранения:

• Окисление контактов – регулярно чистить клеммы ламповых патронов и массовые точки
• Перегорание ламп – проверять соответствие мощности (P21W для стоп-сигналов, P5W для габаритов)
• Обрыв проводов – особенно в зоне перегиба между кузовом и крышкой багажника

Компонент	Цвет провода	Предохранитель
Стоп-сигналы	Красный	F7 (10А)
Габариты	Коричневый	F5 (7.5А)
Поворотник (левый)	Желтый	F2 (7.5А)
Поворотник (правый)	Синий	F2 (7.5А)
Задний ход	Розовый	F18 (7.5А)

При замене проводов обязательно использовать термоусадку для изоляции. Для диагностики цепи стоп-сигналов проверяйте напряжение на концевом выключателе педали и реле K5 в монтажном блоке. При монтаже дополнительного оборудования (сабвуфер, освещение) избегайте подключения к штатным проводам фонарей.

Электропривод печки: монтаж и подключение вентилятора

Монтаж электропривода печки начинается с демонтажа декоративной панели под "бардачком" для доступа к корпусу вентилятора. Отсоедините разъемы питания и гофру воздуховода. Ослабьте крепежные гайки или саморезы, удерживающие корпус электродвигателя, после чего аккуратно извлеките узел из посадочного места. Установка нового привода осуществляется в обратной последовательности с обязательной проверкой плотности прилегания корпуса и отсутствия перекосов.

Подключение выполняется к штатной электропроводке через разъем, расположенный на корпусе моторчика. Ключевой этап – подсоединение проводов к добавочному резистору (шунту), регулирующему скорость вращения. Резистор крепится в воздушном потоке на корпусе печки и подключается к цепи управления вентилятора согласно схеме:

Схема подключения вентилятора печки

Клемма резистора	Назначение	Цвет провода (ВАЗ-2114)
1 (Вход +)	Питание с реле	Красный
2	Скорость I	Голубой с черным
3	Скорость II	Желтый с черным
4	Скорость III	Оранжевый с черным
Корпус	Масса (-)	Черный

Важные особенности:

• Перед установкой очистите воздуховоды от листьев и мусора
• Смажьте втулки ротора графитовой смазкой (если не используются подшипники)
• Убедитесь в отсутствии обгоревших контактов на разъемах и резисторе

Рекомендации по диагностике: При отказе определенных скоростей проверьте целостность резистора мультиметром (сопротивление между клеммами 1-2, 1-3, 1-4 должно быть разным). Отсутствие всех скоростей указывает на неисправность реле, предохранителя F7 (20А) или кнопки управления.

Регулятор скорости печки: принцип работы

Регулятор скорости печки на ВАЗ-2114 представляет собой резисторный блок, интегрированный в цепь питания электродвигателя вентилятора отопителя. Его основная функция – ступенчатое изменение напряжения, подаваемого на двигатель, для регулировки интенсивности воздушного потока. Принцип действия основан на создании переменного сопротивления в электрической цепи.

Управление осуществляется через переключатель на панели приборов, который направляет ток через разные резисторы внутри блока. Чем выше сопротивление в цепи, тем меньше напряжение достигает электродвигателя, снижая его обороты. На максимальной скорости регулятор замыкает цепь напрямую, исключая резисторы из схемы.

Ключевые особенности работы

• Первая скорость: ток проходит через все резисторы блока – минимальное напряжение на двигателе.
• Вторая и третья скорости: последовательное шунтирование резисторов переключателем – плавное увеличение напряжения.
• Четвертая скорость: активация реле, подающего полное бортовое напряжение (12В) в обход резисторов.

Скорость	Напряжение	Принцип
1	4–6 В	Максимальное сопротивление цепи
2	7–8 В	Частичное шунтирование резисторов
3	9–10 В	Короткое замыкание большей части сопротивлений
4	12 В	Прямое подключение через реле

Важно: неисправности резисторов (обрыв, перегрев) приводят к отказу одной или нескольких скоростей. Проверка мультиметром включает замер сопротивления между контактами разъёма при разных положениях переключателя.

Обогрев заднего стекла: цепь питания и выключатель

Цепь питания обогрева заднего стекла ВАЗ-2114 запитывается напрямую от аккумулятора через реле (К6 в монтажном блоке). Защиту обеспечивает предохранитель F7 (30 А), расположенный там же. После реле ток поступает на токопроводящие шины стекла через разъем в кузове багажника. Масса замыкается через кузов в точке крепления нагревательных элементов.

Выключатель обогрева расположен на центральной консоли рядом с кнопками печки. При активации он подает +12V на управляющую катушку реле К6, замыкая силовую цепь. Кнопка оснащена светодиодным индикатором: свечение подтверждает подачу напряжения на реле и работу системы. Контактная группа выключателя рассчитана на малый ток управления.

Критические нюансы эксплуатации

• Обрыв нитей: Механические повреждения токопроводящих дорожек стекла – частая причина отказа. Восстановите специальным токопроводящим клеем.
• Окисление контактов: Проверяйте разъем в багажнике и клеммы АКБ при неработающем обогреве.
• Короткое замыкание: Перегорание предохранителя F7 сигнализирует о КЗ в проводке или на шинах стекла.

Компонент	Параметры	Локализация
Предохранитель	F7 (30 А)	Монтажный блок
Реле управления	К6	Монтажный блок
Потребляемый ток	до 25 А	Цепь питания

Не используйте обогрев дольше 15 минут без необходимости: это снижает нагрузку на генератор и предотвращает перегрев проводки. При частом срабатывании защиты проверяйте сопротивление нитей мультиметром (норма: 2-5 Ом).

Проводка стеклоочистителей и омывателя

Электросхема очистителей ветрового стекла на ВАЗ-2114 включает мотор стеклоочистителя, реле управления, подрулевой переключатель, предохранители F5 (15А) и F18 (10А) в монтажном блоке. Сигнал от замка зажигания поступает на переключатель режимов, который коммутирует цепи низкой/высокой скорости щёток и импульсного режима. Проводка выполнена жгутами серого и синего цвета с переходом через штекерные разъёмы в подкапотном пространстве.

Цепь омывателя запитана через предохранитель F18 (10А). При активации подрулевым рычагом напряжение подаётся на электромотор насоса омывателя, расположенный в бачке ОЖ. Особенность – параллельное подключение заднего омывателя (при наличии) к той же линии. Ключевые точки подключения: разъём Х2 моторного жгута (коричневый провод +12В), масса кузова возле левой брызговика (чёрный провод).

Особенности монтажа

• Защита от КЗ: Обязательная замена предохранителей номиналом 10А/15А при срабатывании. Использование "жучков" провоцирует расплавление проводов.
• Разъёмы: Контакты в колодке моторчика очистителя (3 провода) склонны к окислению. Требуется чистка и обработка Литолом при снижении скорости щёток.
• Заземление: Плохой контакт массы (-) на кузове вызывает самопроизвольную работу моторчика. Точка крепления – болт возле аккумуляторного отсека.

Рекомендации по ремонту

1. При отказе обоих режимов проверить напряжение на контакте «+» разъёма моторчика при включённом зажигании.
2. Если не работает только высокоскоростной режим – диагностировать реле К3 в монтажном блоке.
3. Течь омывателя: заменить уплотнительные кольца насоса (диаметр 18мм). При отсутствии подачи жидкости – прочистить форсунки иглой от шприца.

Компонент	Цвет провода +12В	Предохранитель
Мотор очистителя (низкая скорость)	Серый	F5 (15A)
Мотор очистителя (высокая скорость)	Синий
Насос омывателя	Коричневый	F18 (10A)

Важно: При установке нештатных "дворников" с подогревом подключение вести через отдельное реле! Штатная проводка не рассчитана на дополнительную нагрузку.

Электропроводка стеклоподъемников задних дверей

Проводка задних стеклоподъемников ВАЗ-2114 проходит через гофрированные чехлы между кузовом и дверями. Основные провода (силовые и управляющие) объединены в жгуты, подключенные к мотор-редукторам через разъемы. Цепь защищена предохранителем F18 (15А) в монтажном блоке, а управление осуществляется кнопками на центральной консоли.

Характерные проблемы включают обрыв проводников в местах перегиба гофры при открытии дверей, окисление контактов разъемов из-за влаги и нарушение изоляции. Признаки неисправности – отказ стеклоподъемника, замедленное движение стекла или самопроизвольная остановка при работе.

Особенности и рекомендации по диагностике

Цвет провода	Назначение
Синий с чёрной полосой	"Вверх" (левая дверь)
Синий с красной полосой	"Вниз" (левая дверь)
Зелёный с чёрной полосой	"Вверх" (правая дверь)
Зелёный с красной полосой	"Вниз" (правая дверь)
Чёрный	Масса

Порядок диагностики:

1. Проверьте предохранитель F18 и напряжение на клеммах мотор-редуктора при нажатии кнопки
2. Осмотрите гофру: разберите крепления, оцените целостность проводов в зонах перегиба
3. Прозвоните мультиметром цепи на обрыв и КЗ, уделяя внимание массовым соединениям

Критические рекомендации:

• При замене проводов используйте только медные многожильные кабели сечением 1.5-2.5 мм²
• Обязательно восстанавливайте герметичность гофры термоусадкой или изолентой для защиты от воды
• После ремонта смажьте направляющие стекла силиконовым составом для снижения нагрузки на электромотор

Стеклоподъемники передних дверей: схема подключения

На ВАЗ-2114 применяются электрические стеклоподъемники передних дверей с реверсивным управлением. Система включает моторы стеклоподъемников, блок управления, кнопки водителя и пассажира, а также силовую проводку. Питание осуществляется через реле и предохранитель номиналом 30А, установленные в монтажном блоке салона.

Ключевой особенностью является раздельное управление: водительская кнопка имеет приоритет и дублирующие функции для пассажирской стороны. Принцип работы основан на изменении полярности напряжения, подаваемого на моторы при нажатии кнопок "вверх" или "вниз".

Элементы схемы подключения

• Моторы стеклоподъемников: Установлены в дверях, получают питание 12В через силовые провода (толстое сечение).
• Блок управления: Обрабатывает сигналы кнопок, управляет реле и защитой от перегрузки.
• Кнопки управления:
  • Водительская (левая) - 5-контактная с подсветкой и функцией блокировки пассажирского окна.
  • Пассажирская (правая) - 3-контактная.
• Реле К7: Силовое реле включения цепи стеклоподъемников.
• Предохранитель F4 (30А): Защищает цепь в монтажном блоке.

Распиновка основных компонентов

Компонент	Контакт	Назначение	Цвет провода
Мотор (дверь)	1	"Вверх" (+12В)	Синий/красный
	2	"Вниз" (+12В)	Синий/белый
	Корпус	Масса	Черный
Кнопка водителя	1	Питание +12В	Красный
	2	Сигнал "Вниз"	Синий
	3	Сигнал "Вверх"	Зеленый
	4	Блокировка пассажира	Желтый
	5	Масса	Черный

Типовые неисправности и рекомендации

1. Оба окна не работают: Проверить предохранитель F4, реле К7 и массу кузова.
2. Не работает одно окно: Диагностировать мотор (подача 12В напрямую), целостность проводов в гофре между кузовом и дверью.
3. Окно не блокируется: Проверить контакт блокировки на водительской кнопке и цепь желтого провода.
4. Дребезг при работе: Очистить контакты кнопок, заменить изношенные шестерни мотор-редуктора.

Важно: При замене моторов обязательно снимайте механическую тягу с стекла! Диагностику проводите мультиметром, проверяя напряжение на контактах при нажатых кнопках. Используйте термоусадку для ремонта проводки в дверных гофрах.

Центральный замок: управление и секретность

Управление центральным замком на ВАЗ-2114 осуществляется через электронный блок (ЦБ), получающий сигналы от водительской двери. При повороте ключа в замке или нажатии кнопки на ключе, ЦБ активирует исполнительные механизмы (актуаторы) во всех дверях, багажнике и лючке бензобака. Система дублирует механическое открытие водительской двери ключом, синхронизируя остальные элементы.

Секретность обеспечивается уникальным цифровым кодом, присваиваемым блоку управления при первом включении. Код шифрует радиосигналы брелока, предотвращая несанкционированное копирование. При замене ЦБ или добавлении новых ключей требуется перепрограммирование системы через диагностический разъём с использованием спецоборудования и PIN-кода.

Ключевые особенности и рекомендации

• Типовые неисправности: Отказ актуаторов из-за окисления контактов, обрыв проводов в гофре между кузовом и дверью, разряд батареи брелока.
• Повышение надёжности:
  • Регулярная обработка дверных уплотнителей силиконовой смазкой
  • Защита проводки в дверных гармошках термоусадкой
  • Контроль состояния предохранителя F7 (15А) в монтажном блоке
• Меры безопасности:
  1. Хранение копии механического ключа отдельно от брелока
  2. Отключение автоматического открытия при аварии через диагностический сканер (функция "Crash Unlock")
  3. Немедленная перепрограммирование системы при утере брелока

Важно: При установке сигнализации интеграция с ЦЗ должна выполняться через штатный интерфейс без нарушения заводской изоляции проводов.

Сигнал звуковой: локализация и подключение

На автомобиле ВАЗ-2114 устанавливается два звуковых сигнала – высокого (Н1) и низкого (Н2) тона, работающих одновременно для создания характерного двухтонального звучания. Оба устройства расположены за передним бампером в районе радиатора, крепятся к кронштейну на болтах М8. Доступ к ним осуществляется либо снизу (при снятой защите двигателя/бампера), либо сверху после демонтажа воздухозаборного короба и декоративной решетки радиатора.

Электропитание сигналов (+12V) поступает напрямую от силового реле К6, установленного в монтажном блоке предохранителей под панелью приборов. Управляющий сигнал на реле подается с кнопки сигнала на рулевой колонке через предохранитель F7 (15А). "Масса" сигналов реализуется через их крепежные болты на кузов. Основные неисправности связаны с окислением контактов, обрывом проводов, коррозией точек крепления ("массы") или выходом из строя самих излучателей.

Рекомендации по проверке и замене

Порядок диагностики:

1. Проверить предохранитель F7 в монтажном блоке.
2. Убедиться в наличии +12V на контакте "30" реле К6 при нажатой кнопке сигнала.
3. Подать напряжение напрямую на разъем сигнала (черный провод – "+", крепежный болт – "–") для проверки работоспособности.
4. Контролировать надежность контакта "массы" в местах крепления сигналов.

Особенности подключения:

• При замене соблюдайте полярность: черный провод – плюс (+), крепежный болт – минус (–).
• Обязательно зачищайте контактные площадки кузова под крепеж и наносите токопроводящую смазку.
• Используйте сигналы с аналогичным потребляемым током (не более 15А суммарно).
• Избегайте контакта излучателей с водой – размещайте раструбами вниз.

Проводка прикуривателя и диагностического разъема OBD2 на ВАЗ-2114 обеспечивает питание и связь с электронными системами автомобиля. Прикуриватель предназначен для подключения дополнительных устройств, а разъем OBD2 используется для диагностики двигателя и других узлов. Оба элемента подключены к бортовой сети через предохранители, что защищает цепи от перегрузок.

Прикуриватель получает постоянное питание +12В напрямую от аккумулятора через предохранитель F16 (15А) в монтажном блоке. Диагностический разъем OBD2 питается от постоянного плюса (пин 16) через предохранитель F3 (7,5А), который также защищает цепь питания контроллера ЭСУД. Масса для обоих устройств берется с кузова автомобиля вблизи их установки.

Схема подключения и особенности

Прикуриватель:

• Плюсовой провод: от предохранителя F16 (15А) - оранжевый провод
• Минус: контакт с корпусом прикуривателя, соединенным с кузовом
• Особенность: гнездо прикуривателя склонно к замыканиям при попадании металлических предметов

Разъем OBD2 (расположен под панелью возле руля):

Пин	Назначение	Цвет провода
4	Масса кузова	Черный
5	Сигнальная масса	Черный
7	Линия K (диагностика)	Оранжево-черный
16	Постоянный +12В	Красно-белый

Типичные неисправности:

1. Перегорание предохранителя F16 при перегрузке прикуривателя
2. Окисление центрального контакта прикуривателя
3. Обрыв проводов в диагностическом разъеме
4. Коррозия контактов OBD2 после зимней эксплуатации

Рекомендации:

• Не подключайте в прикуриватель устройства мощнее 180 Вт (15А × 12В)
• Проверяйте плотность посадки гнезда прикуривателя во избежание искрения
• При диагностических ошибках сначала проверяйте напряжение на пине 16 OBD2
• Заменяйте предохранители строго на номинальные значения
• Обрабатывайте контакты OBD2 антикоррозийным спреем при сезонном ТО

Система ABS: особенности подключения датчиков

На автомобилях ВАЗ-2114 система ABS (если установлена) использует четыре индуктивных датчика скорости вращения колес – по одному на каждое колесо. Основная функция этих датчиков заключается в непрерывном измерении скорости вращения каждого колеса и передачи этих данных в электронный блок управления (ЭБУ) ABS. ЭБУ анализирует сигналы и определяет момент начала блокировки колеса при торможении.

Датчики устанавливаются в непосредственной близости от импульсных роторов (задающих дисков) – зубчатых колец, закрепленных на ступицах или приводах колес. Проходя мимо чувствительного элемента датчика, зубцы ротора изменяют его магнитное поле, генерируя переменный электрический сигнал, частота которого прямо пропорциональна скорости вращения колеса. Этот сигнал передается по проводам к ЭБУ.

Особенности подключения датчиков ABS на ВАЗ-2114

Подключение датчиков ABS к жгуту проводки автомобиля осуществляется через стандартные разъемы, расположенные в колесных арках. Ключевые моменты:

• Индивидуальность каналов: Каждый датчик подключен к ЭБУ ABS по своей собственной паре проводов. Перепутывание разъемов датчиков левых и правых, передних и задних колес приведет к некорректной работе или отказу системы ABS.
• Экранирование проводов: Провода от датчиков к ЭБУ обязательно экранированы. Экран (оплетка) защищает слабый аналоговый сигнал датчика от мощных электромагнитных помех, создаваемых системой зажигания, генератором и другим оборудованием. Нарушение целостности экрана – частая причина ложных срабатываний ABS и ошибок в системе.
• Надежность контактов: Разъемы датчиков и ответные части на жгуте подвержены воздействию грязи, влаги и реагентов. Окисление контактов или попадание в них воды вызывает ухудшение сигнала или обрыв цепи.
• Целостность жгута: Провода датчиков проходят вблизи подвижных элементов подвески и рулевого управления. Необходимо следить за их сохранностью, отсутствием перетираний и заломов.

Цветовая маркировка проводов датчиков ABS на ВАЗ-2114 (может незначительно отличаться в зависимости от года выпуска и поставщика комплектующих):

Колесо	Цвет провода 1 (Сигнал +)	Цвет провода 2 (Сигнал - / Экран)
Переднее правое (ПП)	Коричневый	Черный
Переднее левое (ПЛ)	Серый	Черный
Заднее правое (ЗП)	Желтый	Зеленый
Заднее левое (ЗЛ)	Красный	Белый

При диагностике и ремонте системы ABS особое внимание уделяйте состоянию разъемов датчиков (очистка от окислов, влаги), целостности проводов и их экранировки, а также правильности подключения согласно цветовой маркировке. Любое повреждение изоляции или экрана требует немедленного устранения.

Сигнализация: типовые точки подключения штатной проводки

Основные соединения выполняются в районе монтажного блока предохранителей (левее рулевой колонки) и под центральной консолью. Для поиска проводов используйте тестер и заводскую схему электропроводки ВАЗ-2114, учитывая цветовую маркировку жил.

Обязательно обесточьте бортовую сеть перед работами – снимите клемму «–» с аккумулятора. Все соединения делайте через разъемы, избегая скруток. Изолируйте контакты термоусадкой, проложите провода вдоль штатных жгутов без натяжения.

Ключевые точки подключения

Центральный замок: Синие провода в жгуте водительской двери (управление) и красно-черный провод в монтажном блоке (питание замков).

Цепи питания:

• Постоянный +12В – красный провод от замка зажигания
• Зажигание (IGN) – коричневый провод в колодке замка
• Масса – болт кузова под торпедой

Световая сигнализация:

1. Габариты – серый провод (правый) или коричневый (левый) в блоке предохранителей
2. Стоп-сигнал – розовый провод у педального узла

Блокировка двигателя:

Цепь	Цвет провода	Точка врезки
Стартер	Красно-черный	Колодка замка зажигания
Зажигание	Коричневый	Монтажный блок (X2/5)
Ручной тормоз	Сине-красный	Клемма датчика на ручнике

Датчики: Капот – бежевый провод у левой фары, двери – черный провод концевиков в дверных стойках. Для сирены используйте отдельный предохранитель в монтажном блоке.

Провода системы заднего хода и габаритных огней

Цепь заднего хода ВАЗ-2114 питается от предохранителя F13 (7.5 А) через черно-желтый провод. Напряжение подается на лампы фонарей только при активации выключателя заднего хода на коробке передач, который замыкает контакты при включении передачи.

Задние габаритные огни запитаны от предохранителя F11 (7.5 А) по коричневому проводу. Цепь управляется выключателем наружного освещения на рулевой колонке и включает параллельно передние габариты, подсветку номерного знака и приборной панели.

Особенности подключения и диагностики

Общие характеристики проводов:

Система	Цвет провода	Сечение (мм²)	Ключевые точки подключения
Задний ход	Черно-желтый	1.0	КПП → Левый фонарь → Правый фонарь
Габариты	Коричневый	0.75	Блок предохранителей → Разъемы задних фонарей

Типовые неисправности и проверка:

• Отсутствие включения заднего хода: проверьте выключатель на КПП, контакты в колодке фонарей, целостность черно-желтого провода от реле до ламп
• Погасли задние габариты: осмотрите предохранитель F11, состояние коричневого провода в багажнике, контактные группы в патронах ламп
• Окисление контактов: частые проблемы в разъемах задних фонарей из-за попадания влаги – очистите клеммы и обработайте WD-40

Рекомендации по ремонту:

1. При замене проводов используйте термостойкую изоляцию в зоне выхлопной системы
2. Обязательно проверяйте массу кузова в точках крепления фонарей при нестабильной работе
3. Для диагностики цепей применяйте мультиметр – напряжение на клеммах ламп должно быть 11.8-13.2 В при включении

Особенности массы кузова на ВАЗ-2114: критичные точки

Качество контактов массы кузова напрямую влияет на стабильность работы электрооборудования ВАЗ-2114. Критичные точки – это места соединения "минусовых" цепей с кузовом, подверженные коррозии, вибрациям и ослаблению креплений. Нарушение контакта в этих зонах вызывает паразитные сопротивления, ведущие к сбоям в работе датчиков, фар, стартера и других потребителей.

Характерные признаки ухудшения массы – плавающие обороты двигателя, тусклый свет фар, некорректные показания приборов или самопроизвольное срабатывание реле. Диагностику следует начинать с проверки ключевых точек крепления, особенно после эксплуатации в условиях влажности или обработки дорог реагентами.

Ключевые точки массы и их проблемы

• Крепление к двигателю (штатная гайка на коробке передач) – окисление вызывает трудный запуск, сбои работы ДПКВ, нестабильные обороты.
• Контакт аккумулятора с кузовом – коррозия клемм или ослабление болта приводит к полному отказу электросистемы.
• Соединение на правом лонжероне (под аккумулятором) – нарушение контакта влияет на работу фар, вентилятора охлаждения и ЭБУ.
• Крепление под панелью приборов (за блоком предохранителей) – плохой контакт вызывает сбои в работе "приборки", стеклоочистителей и поворотников.
• Точка крепления жгута задних фонарей (в багажнике за обшивкой) – окисление провоцирует отказ стоп-сигналов, габаритов или датчика топлива.

Рекомендации: Каждые 20-30 тыс. км проводите профилактическую зачистку контактных площадок наждачной бумагой, обрабатывайте токопроводящей смазкой и подтягивайте крепеж. При установке нештатного оборудования (аудиосистема, ДХО) создавайте отдельные точки массы через штатные резьбовые отверстия кузова, избегая скруток.

Распространенные проблемы с проводкой фар

Электропроводка фар ВАЗ-2114 подвержена характерным неисправностям из-за вибраций, окисления контактов и перегрузок цепи. Основные симптомы включают частичную или полную потерю света, мигание ламп, перегорание предохранителей и срабатывание реле. Диагностика требует последовательной проверки элементов цепи.

Наиболее уязвимые узлы расположены в подкапотном пространстве, где проводка подвергается перепадам температур и влажности. Особое внимание уделяется разъемам блок-фар, реле и монтажному блоку – частым источникам проблем. Регулярный осмотр этих зон предотвращает внезапные отказы.

Типичные неисправности и их причины

• Окисление контактов в разъемах: Проявляется тусклым светом или его отсутствием. Основные зоны риска:
  • Колодки подключения блок-фар (особенно после мойки)
  • Разъемы реле света (K4, K5 в монтажном блоке)
• Перегорание предохранителей F3 (дальний свет) и F4 (ближний свет): Возникает при:
  • Коротком замыкании в магистрали
  • Установке ламп повышенной мощности
  • Коррозии патронов ламп
• Выход из строя реле: Определяется по отсутствию света при исправных предохранителях. Проверяется заменой на заведомо рабочее.
• Обрыв проводов: Локализуется в зонах перегибов:
  • У основания капота (при открывании/закрывании)
  • Возле разъемов фар
  • В местах крепления жгута к кузову

Рекомендации по диагностике и ремонту

1. Начинать проверку с предохранителей и реле в монтажном блоке (расположен под торпедой слева от руля).
2. Осматривать колодки подключения фар на предмет оплавления и окисления. При необходимости зачищать контакты и обрабатывать токопроводящей смазкой.
3. Проверять целостность проводов мультиметром в режиме прозвонки, уделяя внимание участкам возле гофрозащиты.
4. Контролировать состояние патронов ламп – перегрев приводит к деформации и КЗ.
5. Использовать только лампы штатной мощности (55/60W). Установка более мощных ламп перегружает цепь.

Симптом	Вероятная причина	Способ проверки
Не работает ближний/дальний свет	Перегорел предохранитель F4/F3, неисправно реле K5/K4	Замена предохранителя, проверка реле
Фары мигают на неровностях	Обрыв провода, плохой контакт в колодке	Визуальный осмотр жгута, встряхивание проводов
Быстро перегорают лампы	Плохой контакт в патроне, скачки напряжения	Зачистка патрона, проверка генератора

При замене поврежденных проводов обязательно использовать термостойкий кабель с сечением не менее 1.5 мм². Все ремонтные соединения изолировать термоусадкой, избегая скруток. Для защиты разъемов рекомендуется обработка силиконовой смазкой.

Неисправности электростеклоподъемников: поиск обрывов

Наиболее частая причина отказа электростеклоподъемников ВАЗ-2114 – обрыв проводов в гибком переходе между кузовом и дверью (шлейфе). Постоянное открывание/закрывание двери приводит к перетиранию жил, особенно в месте изгиба у основания стойки. Симптомы – периодическая или полная потеря работоспособности стеклоподъемника, иногда сопровождающаяся искрением или характерным запахом гари при попытке включения.

Для поиска обрыва потребуется мультиметр в режиме прозвонки или контрольная лампа на 12В. Сначала снимите обивку двери, чтобы получить доступ к разъему мотор-редуктора стеклоподъемника и проводам шлейфа. Проверьте целостность цепи управления и питания, начиная от кнопки в сборе на центральной консоли через шлейф двери до электромотора.

Пошаговый алгоритм проверки цепи

1. Проверка питания мотор-редуктора: Отсоедините разъем от мотора. При нажатой кнопке подъема/опускания проверьте мультиметром наличие ~12В между соответствующими контактами разъема (обычно толстые провода: красный/желтый – "плюс", черный – "масса"). Отсутствие напряжения указывает на проблему в цепи до мотора.
2. Диагностика шлейфа двери: Визуально осмотрите шлейф на предмет видимых повреждений изоляции, перегибов. Прозвоните каждый провод шлейфа мультиметром от разъема в двери до разъема в стойке кузова. Особое внимание уделите проводам управления (тонкие: синий/бело-синий, зеленый/бело-зеленый) и питания (толстые).
3. Проверка цепи "массы": Убедитесь в надежности контакта черного провода ("масса") мотор-редуктора с кузовом. Прозвоните цепь "массы" от разъема мотора до кузовной точки.
4. Тестирование кнопки и проводки до шлейфа: Снимите кнопку управления. Прозвоните ее контакты в разных положениях. Проверьте целостность проводов от колодки кнопки до разъема шлейфа в стойке кузова.

Элемент цепи	Возможные неисправности	Признаки
Гибкий шлейф двери	Обрыв жил (чаще силовых или управляющих), окисление контактов	Стекло работает только при "поддержке" шлейфа рукой, отказ при движении
Кнопка управления	Окисление/залипание контактов, обломанные дорожки	Не реагирует на нажатие, срабатывает только после многократных попыток
Мотор-редуктор	Износ щеток, заклинивание редуктора, межвитковое замыкание	Щелчки реле без движения стекла, гудение мотора, запах гари
Проводка "массы"	Плохой контакт на кузове, коррозия	Прерывистая работа, одновременный отказ нескольких стеклоподъемников

Рекомендации: При обнаружении обрыва в шлейфе не ремонтируйте поврежденные провода скрутками – это временное и ненадежное решение. Замените весь шлейф в сборе. При установке нового шлейфа аккуратно уложите его в гофрозащиту, избегая резких перегибов. Проверьте состояние резинового уплотнителя в местах ввода проводки в дверь – он защищает от влаги и грязи, ускоряющих коррозию.

Проблемы с запуском: диагностика цепи стартера

При отказе двигателя запускаться первым делом исключите проблемы с АКБ: проверьте напряжение на клеммах (минимум 12.4 В), чистоту контактов и надёжность затяжки. Убедитесь, что фары горят ярко, а при попытке пуска нет сильного проседания напряжения (менее 10 В) и характерных щелчков реле.

Если АКБ в порядке, но стартер не вращает коленвал, диагностику цепи стартера на ВАЗ-2114 начинайте с проверки управления. Включите нейтраль и зажигание, затем замкните отвёрткой силовые контакты на втягивающем реле стартера ("пятаки"). Если двигатель начал вращаться – неисправна цепь управления.

Пошаговая диагностика цепи управления

1. Проверка реле стартера:
   • Найдите реле стартера (в монтажном блоке, обычно К3).
   • При повороте ключа в положение "START" должно быть слышно чёткое срабатывание (щелчок).
   • Замените реле на заведомо исправное (например, соседнее, идентичное по маркировке).
2. Тест сигнала на управляющем проводе:
   • Отсоедините тонкий провод от контакта "50" втягивающего реле.
   • Подключите к нему контрольную лампу (12 В), второй вывод – на массу.
   • При повороте ключа в "START" лампа должна ярко загореться. Если нет – проблема в цепи от замка/реле до стартера.
3. Проверка массы:
   • Очистите точки крепления минусового провода АКБ к кузову и двигателю.
   • Проверьте целостность "массового" кабеля от АКБ к коробке передач.

Диагностика силовой цепи и самого стартера

Если при замыкании "пятаков" стартер не сработал:

1. Проверка плюсового кабеля:
   • Измерьте напряжение на верхнем силовом контакте втягивающего реле (толстый провод от АКБ).
   • Оно должно быть равно напряжению на клеммах АКБ. Проседание указывает на коррозию/обрыв кабеля.
2. Тест втягивающего реле:
   • Подайте "+" от АКБ напрямую на контакт "50" стартера (тонкий провод).
   • Исправное реле издаст громкий щелчок, бендикс выдвинется. Отсутствие щелчка – признак неисправности реле.
3. Проверка электродвигателя стартера:
   • Если реле щёлкает, но мотор не вращается, подайте "+" напрямую на нижний силовой контакт реле (ведущий на обмотки).
   • Отсутствие вращения подтверждает неисправность щёток, коллектора, обмоток или заклинивание якоря.

Рекомендации: При диагностике избегайте длительного (более 5 секунд) вращения стартера. Все соединения после проверки тщательно затяните и защитите от коррозии. Если стартер требует замены, выбирайте модели с повышенным крутящим моментом (1.6 кВт и выше) – они лучше переносят зимние пуски.

Сбои в работе датчиков двигателя: проверка контактов

Нарушение контактных соединений – частая причина некорректной работы датчиков на ВАЗ-2114. Окисление клемм, ослабление фиксации разъёмов или повреждение проводки приводят к искажению сигналов, поступающих в ЭБУ, что провоцирует ошибки, нестабильный холостой ход, повышенный расход топлива и потерю мощности.

Первичная диагностика всегда включает визуальный осмотр и механическую проверку контактной группы. Отсоедините разъём проблемного датчика, оцените состояние контактов на наличие зелёного или белого налёта окислов, следов перегрева (оплавления пластика, потемнения металла), а также надёжность фиксации в колодке. Убедитесь в отсутствии люфта или трещин на корпусе разъёма.

Порядок проверки и восстановления контактов

1. Очистка окислов: Используйте специальный очиститель электронных контактов или ватную палочку, смоченную в спирте. Аккуратно обработайте металлические штырьки/гнёзда. Не применяйте наждачную бумагу или абразивы – они повреждают защитное покрытие.
2. Проверка натяжения: Подденьте тонкой отвёрткой каждый контакт в колодке – они должны плотно удерживаться в посадочных местах. Ослабленные клеммы подогните аккуратно пассатижами для восстановления пружинящих свойств.
3. Диагностика проводки: Осмотрите провода возле разъёма на предмет переломов, потертостей изоляции, следов контакта с горячими элементами двигателя. Проверьте целостность жил мультиметром в режиме «прозвонки»: один щуп – на контакт разъёма датчика, второй – на соответствующий контакт колодки ЭБУ.

Критические точки для контроля на ВАЗ-2114:

• Датчик положения коленвала (ДПКВ): Разъём расположен у шкива генератора, подвержен загрязнению и вибрации.
• Датчик массового расхода воздуха (ДМРВ): Хрупкие контакты в разъёме, чувствительные к окислению.
• Датчик положения дроссельной заслонки (ДПДЗ) и Датчик температуры охлаждающей жидкости (ДТОЖ): Разъёмы на дроссельном узле, страдают от перепадов температур.
• Колодка жгута форсунок: Контакты могут подгорать при неисправностях инжектора.

Датчик	Типичные проблемы контактов	Последствия для двигателя
ДПКВ	Окисление, обрыв провода	Двигатель не запускается, глохнет
ДМРВ	Загрязнение, ослабление фиксации	Рывки, высокий расход топлива
ДПДЗ	Окисление, износ дорожек	Провалы при разгоне, плавающие холостые
Датчик детонации	Плохая «масса» на корпусе	Снижение мощности, детонация

После чистки и подтяжки контактов обработайте их специальной токопроводящей смазкой – это предотвратит коррозию. Обязательно зафиксируйте разъём до характерного щелчка. Если проблема сохраняется после восстановления контактов – проверьте сам датчик и соответствующие цепи управления мультиметром или осциллографом.

Коридорная проводка в двери: профилактика перетирания

Провода, проходящие через дверные петли ВАЗ-2114, подвергаются постоянным изгибам при открывании/закрывании. Это приводит к перетиранию изоляции и обрыву жил, особенно на участке выхода из кузова в гофрированный кожух. Чаще всего страдают цепи стеклоподъемников, динамиков и подсветки зеркал.

Критичными зонами являются точки фиксации проводки пластиковыми хомутами у кузова и двери, а также изгибы внутри гофры. Окисление контактов и потеря эластичности изоляции с возрастом автомобиля многократно увеличивают риски. Результат – отказ электрооборудования двери, короткое замыкание или перегорание предохранителей.

Эффективные меры защиты

Обязательные действия при первых признаках проблем:

• Демонтаж гофрочехла и визуальный осмотр проводов на участке 10-15 см от фиксаторов
• Замена стандартных пластиковых хомутов на мягкие нейлоновые стяжки с силиконовыми вставками

Долговременная профилактика:

1. Установка силиконовых проводов с усиленной изоляцией вместо штатной проводки
2. Добавление защитной спирали из ПВХ или термоусадки на уязвимые участки
3. Обработка контактов токопроводящей смазкой перед соединением
4. Фиксация излишков кабеля внутри двери петлями для исключения натяжения

Материал	Назначение	Эффективность
Термоусадочная трубка	Локальная защита в местах перегиба	Высокая (двойной слой)
Силиконовая смазка	Снижение трения в гофре	Средняя (требует обновления)
Пружинная защита	Механическое распределение нагрузки	Максимальная (комбинируется с трубкой)

Важно: При замене проводки оставляйте запас 3-4 см для компенсации вибрации. Ежегодно проверяйте подвижность гофры – заклинивание усиливает перетирание. При установке нештатных динамиков усиливайте крепление проводов во избежание вибрационного повреждения.

Поиск короткого замыкания в системе освещения

Короткое замыкание (КЗ) в цепи освещения ВАЗ-2114 проявляется перегоранием предохранителей F7 (передние фары, габариты) или F20 (задние фонари, подсветка номера), неисправностью отдельных ламп либо отсутствием света при включении. Характерный признак – срабатывание защиты сразу после замены предохранителя при включении света. Причиной обычно служит повреждение изоляции проводов, окисление контактов или нештатные подключения.

Перед поиском подготовьте мультиметр в режиме прозвонки/измерения сопротивления, схему электропроводки, фонарик и изолирующие материалы для ремонта. Обязательно отсоедините минусовую клемму АКБ! Начните с визуального осмотра: проверьте целостность колодок фар, задних фонарей, проводов в зонах трения (рулевая колонка, около аккумулятора, петли дверей), состояние реле света.

Алгоритм локализации КЗ

1. Определите проблемный участок: Вытащите предохранитель неисправной цепи. Подключите мультиметр в режиме омметра к контактам гнезда предохранителя. Нулевое сопротивление подтверждает КЗ.
2. Разделите цепь: Отсоедините разъёмы фар, задних фонарей, выключателя освещения. Если показания мультиметра становятся бесконечными – КЗ в отсоединённом узле.
3. Прозвоните сегменты: Проверьте сопротивление на:
   • Участке от блока предохранителей до выключателя света
   • От выключателя до реле
   • От реле до потребителей (ламп)
4. Осмотрите точки риска: Особое внимание уделите:
   • Проводам в гофре между кузовом и дверьми
   • Жгутам под бардачком и педалями
   • Колодке комбинации приборов
   • Местам крепления жгутов (возможен перетёртый провод)

Признак	Возможная локализация КЗ
Замыкает при повороте руля	Повреждённый жгут в рулевой колонке
КЗ появляется при нажатии на тормоз	Проводка стоп-сигналов, датчик тормоза
Срабатывает только при включении габаритов	Проводка в крыльях, колодки передних фар

Обнаружив повреждённый провод, заизолируйте его термоусадкой или замените отрезок. При окисленных контактах зачистите их и обработайте WD-40. После ремонта убедитесь в отсутствии КЗ повторной проверкой мультиметром (сопротивление на клеммах предохранителя должно быть не менее 50 Ом при выключенных лампах), затем подключите АКБ и проверьте работу света.

Защита и изоляция проводов при ремонте: методы

При ремонте электропроводки ВАЗ-2114 критически важно обеспечить надёжную защиту и изоляцию проводов для предотвращения коротких замыканий, окисления контактов и пробоя тока на массу. Некачественная изоляция приводит к перегреву цепи, отказу оборудования и риску возгорания.

Основные методы включают применение специализированных материалов и соблюдение правил монтажа. Каждый этап требует аккуратности: от выбора термостойких компонентов до проверки соединений под нагрузкой после ремонта.

Способы изоляции и защиты

Термоусадочные трубки (ТУТ) – оптимальный вариант для сложных участков:

• Подбирайте диаметр на 20-30% меньше сечения провода
• Прогревайте строительным феном равномерно до полной усадки
• Используйте клеевые ТУТ для герметизации стыков в подкапотном пространстве

Изолента применяется для временного ремонта или поверх ТУТ:

• Только ХБ-лента с клеевым слоем (ПВХ деградирует от температур)
• Наматывать с 50% перехлёстом, минимум 3 слоя
• Избегайте растяжения ленты – приводит к отклеиванию

Дополнительные меры защиты:

Метод	Назначение	Особенности для ВАЗ-2114
Пластиковые гофры	Защита жгутов в зонах трения	Крепить стяжками через каждые 15 см
Колпачки СИЗ	Изоляция скруток	Только для салонных соединений
Жидкая изоляция	Ремонт повреждённой оплётки	Наносить 3 слоя с просушкой

Обязательные правила:

1. Отключайте минусовую клемму АКБ перед работами
2. Проверяйте отсутствие перегибов проводов после изоляции
3. Используйте только термостойкие материалы (-40°C...+120°C)

После ремонта проверяйте мультиметром отсутствие КЗ на массу и сопротивление изоляции. Участки возле выпускного коллектора дополнительно защищайте алюминиевыми экранами – штатная проводка ВАЗ-2114 здесь особенно уязвима.

Установка магнитолы: схема подключения к штатной проводке

Штатная электропроводка ВАЗ-2114 использует разъемы ISO 10487 для подключения аудиосистемы. Современные магнитолы также оснащены стандартизированными ISO-коннекторами, что теоретически позволяет выполнить соединение без разрезания проводов. Однако цветовая маркировка штатной проводки может отличаться от общепринятых стандартов, что требует внимательной проверки перед коммутацией.

Для корректной работы магнитолы необходимо подключить три группы проводов: питание (постоянное +12В и ACC), акустические каналы и управление подсветкой. Отсутствие соединения с "памятью" (постоянный +12В) приведет к сбросу настроек при выключении зажигания, а неправильное подключение динамиков вызовет искажение звука или повреждение усилителя.

Распиновка штатного разъема магнитолы

Цветовая схема проводки ВАЗ-2114 (типовые значения):

Цвет провода	Назначение
Желтый	Постоянный +12В (память)
Красный	+12В ACC (управление от зажигания)
Черный	Масса (GND)
Синий/белый	Управление антенной
Оранжевый	Подсветка
Серый/черный	Задний правый динамик (-)
Серый	Задний правый динамик (+)
Белый/черный	Передний правый динамик (-)
Белый	Передний правый динамик (+)
Фиолетовый/черный	Задний левый динамик (-)
Фиолетовый	Задний левый динамик (+)
Зеленый/черный	Передний левый динамик (-)
Зеленый	Передний левый динамик (+)

Ключевые рекомендации:

• Обязательно проверяйте соответствие проводов тестером перед подключением
• Используйте переходники ISO вместо скруток для сохранения штатной проводки
• При подключении динамиков соблюдайте полярность (+/-)
• Цепляйте антенный управляющий провод только при наличии электроподъемника антенны
• Предусмотрите отдельный предохранитель (10-15А) на линии постоянного +12В

Важно: при включенном зажигании сначала соединяйте разъемы магнитолы, только потом подавайте питание. Запрещено коммутировать провода под нагрузкой во избежание короткого замыкания.

Рекомендации по замене участков проводки: сечения и маркировка

При замене поврежденных проводов строго соблюдайте сечение, указанное в заводской схеме. Уменьшение сечения приводит к перегреву и риску возгорания, а увеличение может вызвать проблемы с фиксацией в клеммах. Для силовых цепей (генератор, стартер, топливный насос) обычно применяется провод 2.5–4 мм², для фар – 1.5–2.5 мм², для датчиков и слаботочных систем – 0.35–0.5 мм².

Используйте провода с термостойкой изоляцией (маркировка ПГВА, ПВА или современные аналоги), особенно вблизи двигателя и выхлопной системы. Обязательно восстанавливайте цветовую маркировку и бирки – их отсутствие усложняет диагностику. Если оригинальный цвет недоступен, нанесите несмываемую метку на оба конца провода и внесите изменение в схему.

Ключевые правила замены

1. Соединения: Пайка с термоусадкой предпочтительнее скруток. Избегайте "скотчлоков" в критичных цепях.
2. Прокладка: Фиксируйте провода пластиковыми хомутами, исключая трение о металл. Не допускайте натяжения.
3. Защита: В зонах высоких температур (РВП, выпускной коллектор) используйте дополнительную гофру или термоленту.

Участок цепи	Рекомендуемое сечение (мм²)	Тип изоляции
Генератор – АКБ	4.0	Термостойкая (до 120°C)
Ближний/дальний свет	1.5–2.5	Морозостойкая
Датчики (ДПДЗ, ДМРВ)	0.35–0.5	Стандартная ПВХ
Топливный насос	2.5	Бензомаслостойкая

Перед включением цепи проверяйте мультиметром отсутствие КЗ и правильность распиновки. Никогда не используйте провода с поврежденной изоляцией, даже для временного ремонта. Для ответственных участков (ЭБУ, катушка зажигания) применяйте только оригинальные жгуты или сертифицированные аналоги.

Профилактика окисления контактов в монтажном блоке

Регулярная очистка клемм и разъемов предотвращает потерю контакта и сбои в работе электрооборудования. Окислы и загрязнения увеличивают переходное сопротивление, вызывая нагрев соединений и оплавление пластиковых элементов блока.

Плановый осмотр монтажного блока рекомендуется проводить каждые 15-20 тыс. км пробега или перед началом зимнего сезона. Особое внимание уделяйте силовым цепям (реле генератора, стартера, топливного насоса) и контактам предохранителей.

Ключевые методы защиты

1. Механическая очистка:
   • Снимите клеммы АКБ перед работой
   • Обработайте контакты мелкозернистой наждачной бумагой (№600-800)
   • Удалите пыль кистью или сжатым воздухом
2. Нанесение защитных составов:
   • Используйте токопроводящую смазку (например, Molykote HSC Plus)
   • Альтернатива - тонкий слой технического вазелина
   • Избегайте силиконовых составов - они собирают пыль

Критические зоны для обработки:

Элемент блока	Риск окисления
Колодки реле	Высокий (особенно при частом включении)
Гнезда предохранителей	Средний (зависит от токовой нагрузки)
Штекерные соединения	Высокий (из-за вибрации)

При замене предохранителей всегда проверяйте плотность посадки в гнездах. Разболтанные контакты ускоряют окисление и вызывают локальный перегрев. Для сложных случаев коррозии применяйте контактный очиститель в аэрозоле с антикоррозийными присадками.

Список источников

При подготовке материала о схеме электропроводки, устройстве и особенностях ВАЗ-2114 использовались проверенные информационные ресурсы, обеспечивающие достоверность технических данных. Основной упор сделан на официальные документы и специализированную литературу.

Дополнительно привлекались практические руководства по ремонту и эксплуатации, а также материалы, основанные на опыте профессиональных автомехаников и владельцев данной модели. Это позволило учесть распространенные проблемы и дать практические рекомендации.

1. Официальное Руководство по ремонту и эксплуатации ВАЗ-2114 (издательство "За рулем" или аналогичное). Содержит заводские электрические схемы, описания узлов и систем.
2. Книга "Электрооборудование автомобилей ВАЗ 2110, 2111, 2112" (авторы: А. Г. Парфенов, И. Н. Суворин). Подробно рассматривает устройство и принципы работы электросистем семейства "десятого" ряда, включая ВАЗ-2114.
3. Практическое пособие "Автоэлектрика ВАЗ своими руками" (автор: С. А. Косарев или аналоги). Фокусируется на диагностике, ремонте и модернизации электропроводки, содержит практические советы.
4. Техническая документация и каталоги запчастей ВАЗ (электронные версии или печатные издания). Использовались для уточнения номенклатуры элементов, цветовых маркировок проводов и контактов разъемов.
5. Специализированные автомобильные форумы (например, разделы, посвященные ВАЗ-2114 на крупных авторесурсах). Анализировались обсуждения типичных неисправностей проводки, "болевых точек" и опыта владельцев по их устранению.

Видео: Всякая электрическая схема ВАЗ 2114 2115 2113 с полным описанием всех элементов


• Как выбрать моторное масло Mitsubishi 5W30 - подробное руководство

• Лада-Калина автомат - характеристики, испытания, мнения владельцев

• Иномарки, собранные в России - модели, рейтинг, параметры
