Электросхема и монтаж стеклоподъемников

Статья обновлена: 18.08.2025

Электростеклоподъемники значительно повышают комфорт эксплуатации автомобиля, заменяя ручной механизм на удобное кнопочное управление.

Понимание их конструкции, принципа действия и схемы подключения критически важно для грамотного монтажа и диагностики системы.

Данная статья детально рассматривает устройство электропривода, особенности расположения компонентов, а также последовательность работ по установке и электрическому соединению оборудования.

Составные части типичного электростеклоподъемника

Электростеклоподъемник состоит из нескольких ключевых компонентов, обеспечивающих преобразование электрической энергии в механическое движение стекла. Основой системы является электродвигатель постоянного тока, который через редуктор передает крутящий момент на подъемный механизм.

Для управления направлением вращения двигателя применяется коммутационная аппаратура, а безопасность работы обеспечивается предохранителями и механическими ограничителями. Все элементы монтируются внутри двери автомобиля и соединяются проводами соответствующего сечения.

Основные элементы конструкции

• Электродвигатель - создает вращательное усилие для перемещения стекла
• Червячный редуктор - преобразует высокие обороты двигателя в высокий крутящий момент
• Подъемный механизм (один из типов):
  • Тросовый - с системой барабанов и стальных тросов
  • Рычажный - с кривошипно-шатунной передачей
  • Реечный - с зубчатой рейкой и шестерней
• Блок управления - обрабатывает сигналы от кнопок
• Кнопочные переключатели - подают команды на подъем/опускание
• Направляющие рельсы - обеспечивают точную траекторию движения стекла
• Предохранители - защищают цепь от перегрузок
• Механические ограничители - задают крайние положения стекла

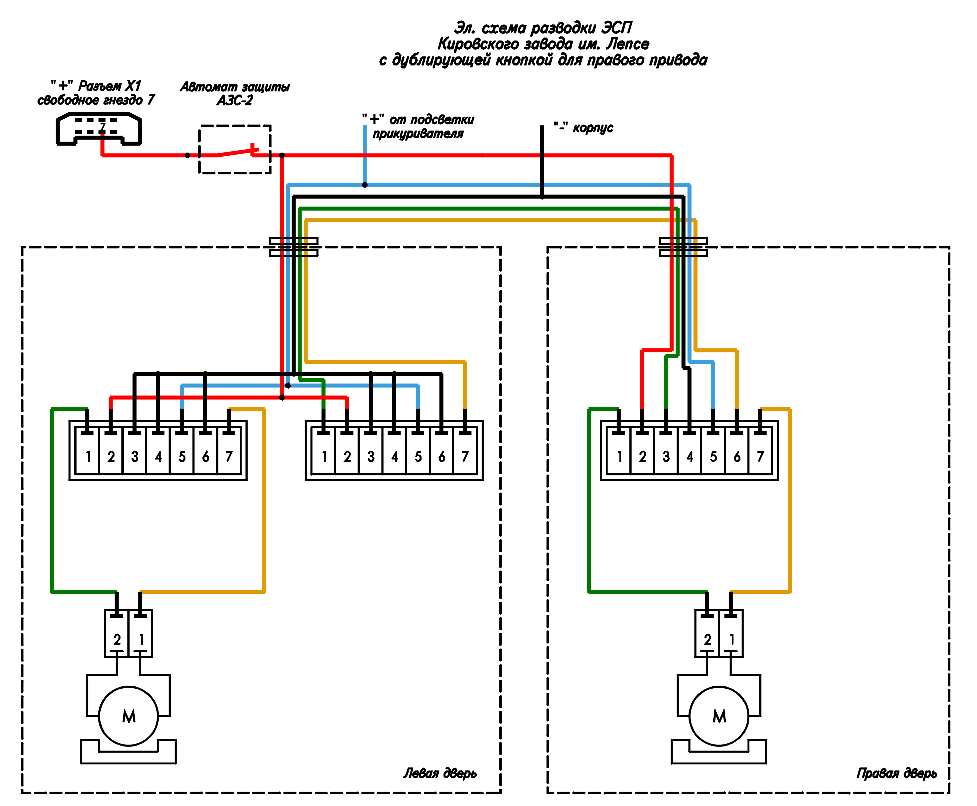

Расшифровка электрической схемы управления

Электрическая схема управления стеклоподъемником представляет собой графическое отображение взаимосвязей между компонентами системы, включая источники питания, исполнительные механизмы, органы управления и защитные элементы. Ее корректная интерпретация обеспечивает понимание принципа работы, диагностику неисправностей и правильное подключение при установке или ремонте.

Ключевыми элементами схемы являются цепи питания, управляющие сигналы и пути прохождения тока при различных режимах работы. Анализ начинается с идентификации компонентов по условным обозначениям и изучения маркировки проводов – это позволяет определить функциональное назначение каждого участка цепи.

Базовые компоненты схемы

• Электродвигатель (обозначается как "M"): Обеспечивает движение стекла через редуктор. Имеет два управляющих контакта для реверса (подъем/опускание).
• Блок переключателей: Кнопки управления с фиксацией или без. При нажатии замыкают цепи питания двигателя в нужной полярности.
• Реле/контроллер: В сложных системах управляет током двигателя, обеспечивает защиту от перегрузки и автоматическое отключение.
• Предохранитель ("F"): Защищает цепь от короткого замыкания, устанавливается в разрыв "+12В" от АКБ.
• Монтажный блок: Точка коммутации проводов, часто содержит колодки подключения.

Принцип работы основан на изменении полярности напряжения на клеммах двигателя. При нажатии кнопки "Вверх" ток поступает на мотор в прямом направлении, при активации "Вниз" – полярность реверсируется через перекрестные соединения в блоке переключателей.

Режим	Путь тока (+12В)	Направление вращения
Подъем	АКБ → Предохранитель → Кнопка "Вверх" → Мотор (контакт 1) → Масса	По часовой стрелке
Опускание	АКБ → Предохранитель → Кнопка "Вниз" → Мотор (контакт 2) → Масса	Против часовой стрелки
Ожидание	Цепь разомкнута – питание на мотор не подается	–

Важные нюансы при расшифровке:

1. Цветовая маркировка проводов стандартизирована: постоянный "+" (красный/оранжевый), управление (синий/зеленый), "масса" (черный/коричневый).
2. Наличие двухобмоточного реле в схемах с доводчиком – оно размыкает цепь при достижении стеклом крайнего положения.
3. Дополнительные контакты на кнопках для подсветки и сигнализации блокировки.

Необходимые инструменты для монтажа

Качественная установка электростеклоподъемника требует подготовки специализированного инструментария. Отсутствие нужных приспособлений приведет к затягиванию процесса и риску повреждения компонентов.

Обязательно проверьте наличие всех позиций перед началом работ. Универсальный набор включает как базовые слесарные инструменты, так и специфичные для электромонтажа предметы.

Основные инструменты

• Крестовая и шлицевая отвертки – для демонтажа обшивки и фиксации клемм
• Набор торцевых головок (8-14 мм) – крепление направляющих и двигателя
• Кусачки/стриппер – обработка электропроводки
• Кримпер – обжим контактов разъемов

Специализированные приспособления

1. Пластиковые монтажные лопатки – для аккуратного снятия дверных панелей
2. Тестер цепи/мультиметр – проверка напряжения и целостности проводов
3. Термоусадочные трубки – изоляция соединений электропроводки
4. Смазка для направляющих (силиконовая или графитовая)

Для механической части	Для электрической части
Шестигранные ключи	Изолента ПВХ
Молоток с резиновым бойком	Коннекторы типа "мама-папа"

Подготовка двери перед установкой

Перед монтажом электростеклоподъемника необходимо тщательно подготовить дверную конструкцию. Это обеспечит корректную работу механизма и предотвратит повреждение элементов обшивки или проводки. Работы выполняются при снятой дверной карте и опущенном стекле.

Очистите внутреннюю полость двери от пыли, влаги и посторонних предметов. Проверьте состояние направляющих стекла, крепежных отверстий и штатной проводки. Убедитесь в отсутствии деформаций металлических элементов и свободном ходе стекла вручную.

Ключевые этапы подготовки

1. Демонтаж дверной обшивки:
   • Снимите пластиковые заглушки и открутите крепежные винты
   • Отсоедините разъемы динамиков и подсветки (при наличии)
   • Аккуратно снимите карту, отщелкнув клипсы по периметру
2. Подготовка монтажных зон:
   • Удалите заводскую звукоизоляцию в местах установки кронштейнов
   • Обезжирьте поверхности для монтажа металлической щеткой
   • Просверлите технологические отверстия под крепеж согласно схеме
3. Проверка компонентов:

   Элемент	Требования
   Направляющие стекла	Чистые, без коррозии и вмятин
   Электропроводка	Целостность изоляции, отсутствие перегибов
   Дренажные отверстия	Не заблокированы, обеспечивают отвод влаги

Важно: Зафиксируйте стекло в нижнем положении малярным скотчем перед установкой подъемного механизма. Это предотвратит его самопроизвольное перемещение во время работ.

Демонтаж старого механизма стеклоподъемника

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Снимите дверную обшивку, аккуратно отсоединив крепежные клипсы и открутив винты под декоративными заглушками. Отсоедините разъемы динамика и подсветки при их наличии.

Опустите стекло в положение, обеспечивающее доступ к креплениям механизма. Фиксируйте стекло в верхней части дверной рамы малярным скотчем или специальными зажимами, чтобы предотвратить его падение при демонтаже подъемника.

Последовательность работ

1. Отсоедините мотор-редуктор:
   • Открутите крепежные болты (обычно 3-4 шт.)
   • Отсоедините электрический разъем
2. Снимите механизм стеклоподъемника:
   • Открутите болты крепления направляющих к дверной раме
   • Извлеките механизм через технологические отверстия
3. Подготовьте стекло к извлечению:
   • Ослабьте болты крепления стекла к ползункам
   • Плавно поднимите стекло вручную и выньте его из дверной полости

Важно: Зачистите посадочные места от коррозии и старого герметика. Проверьте состояние направляющих рельсов и кабельных каналов – при повреждениях замените их.

Тип крепежа	Инструмент	Особенности
Болты мотор-редуктора	TORX T20/T25	Часто покрыты антикором
Клипсы обшивки	Монтажная лопатка	Требуют равномерного усилия
Регулировочные гайки стекла	Головка на 10 мм	Легко срываются при коррозии

Совет: Фотографируйте каждый этап демонтажа – это упростит сборку нового механизма. Все мелкие детали складывайте в отдельный контейнер с маркировкой.

Установка направляющих рельсов новой системы

Перед монтажом убедитесь в полной совместимости новых рельсов с геометрией двери и габаритами стекла. Тщательно очистите посадочные места от грязи, остатков старого крепежа и коррозии, используя металлическую щетку и обезжириватель. Проверьте целостность резьбовых отверстий в кузове – при необходимости восстановите их метчиком.

Приложите рельсы к дверной конструкции без фиксации, совместив технологические отверстия. Используя регулировочные прокладки, выставьте параллельность направляющих относительно друг друга и плоскости дверного проема. Допустимое отклонение – не более 1 мм на всю длину рельса. Предварительно закрепите каждый рельс двумя болтами по краям, оставив возможность микроподвижки.

Последовательность фиксации рельсов

1. Проведите пробную установку стекла, проверяя свободу хода по всей траектории без перекосов и заеданий.
2. При выявлении сопротивления движения ослабьте крепеж и скорректируйте положение рельсов с помощью клиньев.
3. Затяните центральные крепежные болты с моментом 8-10 Н·м, соблюдая диагональную схему затяжки.
4. Окончательно зафиксируйте крайние болты, контролируя отсутствие деформации профиля.
5. Убедитесь, что зазоры между стеклом и уплотнителями равномерны по всему периметру.

Важно: После финальной затяжки повторно проверьте плавность скольжения стекла ручным перемещением. При монтаже регулировочные прокладки должны оставаться под крепежными площадками – их удаление приведет к нарушению геометрии.

Крепление электродвигателя в дверной полости

Перед установкой тщательно очистите металлическую поверхность в зоне монтажа от загрязнений и старой смазки. Убедитесь, что отверстия в кузове совпадают с крепежными точками мотора – при необходимости произведите разметку и рассверливание согласно схеме производителя.

Используйте только штатные болты из комплекта стеклоподъемника, так как их длина и резьба рассчитаны на оптимальное прижатие корпуса двигателя к дверному каркасу. Под головки крепежа обязательно подкладывайте металлические шайбы для предотвращения деформации тонкого металла двери при затяжке.

Ключевые этапы фиксации

• Предварительная примерка – приложите электродвигатель к монтажному месту, временно зафиксировав струбциной
• Контроль зазоров – между корпусом мотора и внутренними элементами двери должно оставаться 3-5 мм для виброизоляции
• Диагональная затяжка – закручивайте болты крест-накрест с усилием 8-10 Н·м (перетяжка разрушит посадочные выштамповки)

Обязательно проверьте отсутствие контакта токопроводящих частей двигателя с металлом двери – при необходимости установите пластиковые проставки из ремкомплекта. После фиксации вручную переместите стекло по направляющим для исключения перекосов.

Ошибка монтажа	Последствие	Профилактика
Перекос корпуса	Вибрация и заедание редуктора	Использование динамометрического ключа
Контакт с влагой	Коррозия клемм	Обработка мест крепления антикором
Неполная посадка	Срыв резьбы при нагрузке	Контроль глубины отверстий щупом

Монтаж тросового привода стекла

Подготовьте тросовый механизм, предварительно смазав направляющие ролики и тросы специальной силиконовой смазкой. Убедитесь в отсутствии перекручивания троса и плавности хода роликов. Установите привод в дверную полость, совместив монтажные отверстия со штатными креплениями кузова.

Зафиксируйте корпус механизма болтами, соблюдая момент затяжки, указанный производителем. Пропустите тросы через направляющие каналы двери, избегая резких изгибов. Соедините концы тросов с кронштейном стекла, используя штатные зажимы или пластины, обеспечивая параллельность движению стекла.

Ключевые этапы подключения

После механической фиксации выполните предварительную проверку хода:

1. Вручную переместите стекло от верхнего до нижнего положения
2. Контролируйте отсутствие перекосов и посторонних шумов
3. При необходимости отрегулируйте натяжение тросов

При монтаже электродвигателя:

• Совместите шестерню привода с зубчатой рейкой механизма
• Обязательно установите защитную пластину от попадания влаги
• Проверьте зазор между шестерней и рейкой (0.2-0.5 мм)

Типовые параметры регулировки:

Параметр	Значение
Усилие перемещения стекла	4-8 Н (ручной тест)
Допустимый перекос стекла	≤ 2 мм по высоте
Температура смазки	-40°C до +120°C

После установки протестируйте работу привода 5-7 циклов, обращая внимание на равномерность скорости движения и точность остановки в крайних положениях. При обнаружении заеданий немедленно прекратите эксплуатацию и проверьте траекторию тросов.

Крепление реечного механизма подъемника

Надежная фиксация рейки стеклоподъемника требует точного позиционирования относительно двери и оконного проема. Предварительно очистите монтажную зону от загрязнений и обезжирьте поверхности, контактирующие с крепежом. Убедитесь в отсутствии деформаций металла двери в точках установки – перекосы нарушат геометрию хода стекла.

Используйте только оригинальные болты или саморезы из комплекта, так как их длина и диаметр рассчитаны под толщину каркаса. Приложите рейку к технологическим отверстиям двери, совместив направляющие пазы с крепежными проушинами. Рекомендуется временно зафиксировать механизм струбцинами для проверки свободного перемещения каретки по всей длине рейки.

Этапы монтажа

1. Установите резиновые демпферы (при наличии) в посадочные гнезда двери для виброизоляции.
2. Пропустите крепежные болты через отверстия рейки и демпферы, не затягивая окончательно.
3. Проверьте параллельность рейки относительно нижней кромки стекла с помощью уровня.
4. Выполните поэтапную затяжку крепежа крест-накрест с моментом 8-12 Н·м (уточнить в инструкции).
5. Подсоедините каретку к стеклу через регулировочную платформу.

Критические ошибки:

• Перетяжка болтов – деформирует направляющие, увеличивает нагрузку на мотор.
• Неполное вкручивание саморезов – вызывает вибрацию и люфт механизма.
• Отсутствие центровки – приводит к перекосу стекла и заклиниванию.

После фиксации проверьте плавность скольжения каретки вручную. Допустимый продольный люфт рейки – не более 0.5 мм. При установке на ремонтируемую дверь используйте усиливающие пластины для распределения нагрузки.

Тип крепежа	Диаметр (мм)	Длина (мм)
Болт M6	6	12-16
Саморез	4.2	10-14

Фиксация стекла в держателях ползунов

Зафиксируйте стекло в металлических держателях ползунов, предварительно удалив старый герметик и обезжирив контактные поверхности. Нанесите специальный автомобильный клей-герметик (например, черный "Betaseal") тонким равномерным слоем на внутренние плоскости держателей.

Аккуратно вставьте нижний край стекла в пазы держателей, контролируя параллельность кромки относительно крепежных элементов. С усилием прижмите стекло к основанию держателей, обеспечивая плотный контакт по всей площади склеивания.

Ключевые этапы фиксации

• Выдержите точное позиционирование стекла относительно направляющих рельсов
• Зафиксируйте положение малярным скотчем на 2-3 часа до первичной полимеризации клея
• Удалите излишки герметика сразу после установки мягким шпателем

Тип крепления	Рекомендуемый герметик	Время фиксации
Болтовое (через отверстия)	Polyurethane U-400	24 часа
Клеевой паз (без отверстий)	Betaseal 1521	12 часов

Важно: Не допускайте смещения стекла в течение времени полной полимеризации клея (указано в инструкции к герметику). Проверьте свободный ход ползунов в направляющих после отверждения состава, при необходимости ослабьте крепежные болты на 1/4 оборота.

Регулировка хода стекла по вертикали

Правильная регулировка хода стекла по вертикали необходима для обеспечения плавного и бесшумного перемещения, предотвращения перекосов и заклинивания механизма. От точности настройки зависит герметичность прилегания стекла к уплотнителям и долговечность работы электростеклоподъемника.

Процесс регулировки выполняется после установки стекла в направляющие и фиксации механизма привода. Основная задача – выставить параллельность движения относительно дверного проема и отрегулировать крайние положения (верхнее/нижнее) с учетом технологических зазоров.

1. Ослабьте крепежные болты направляющих стекла и кронштейнов фиксации.
2. Плавно поднимите стекло вручную до верхнего предела, контролируя равномерность хода.
3. Отрегулируйте положение стекла, обеспечивая зазор 3-5 мм до верхнего уплотнителя, затем затяните крепеж направляющих.
4. Активируйте привод для опускания стекла, остановите его за 10-15 мм до полного закрытия.
5. Ослабьте болты крепления стекла к подъемному механизму, выставьте точное положение для плотного прилегания к нижнему уплотнителю.
6. Проверьте ход при полном цикле работы, при необходимости повторите коррекцию.

Критические параметры:

Величина зазора в верхнем положении	3-5 мм
Перекос стекла относительно рамы	не более 1 мм
Усилие привода при движении	равномерное без рывков

Регулировочные работы выполняются при снятой дверной карте! После финальной настройки протестируйте работу системы при закрытой двери, убедитесь в отсутствии вибраций и посторонних шумов.

Прокладка проводки через дверные гофры

Основная сложность при монтаже проводки электростеклоподъемников заключается в организации надежного канала для проводов между кузовом автомобиля и подвижной дверью. Для этой цели используются специальные резиновые или пластиковые гофрированные трубки (гармошки), защищающие проводку от перегибов, влаги и механических повреждений при открывании/закрывании двери. Неправильная прокладка через гофры приведет к перетиранию изоляции, короткому замыканию или полному обрыву цепи.

Перед началом работ подготовьте необходимые материалы: медные многожильные провода сечением не менее 1,5 мм² в термостойкой изоляции, термоусадочные трубки, изоленту, пластиковые хомуты и силиконовую смазку. Обязательно снимите клеммы с АКБ для исключения короткого замыкания. Демонтируйте обшивку двери и порожков для доступа к штатным гофротрассам.

Этапы прокладки и подключения

При протяжке проводов соблюдайте ключевые правила:

• Используйте штатные гофры – не монтируйте провода вне заводских каналов, это гарантирует защиту от заклинивания.
• Связывайте провода в жгут – плотно скрепите их изолентой через каждые 10-15 см для предотвращения перехлеста.
• Оставьте запас длины – внутри двери и кузова должно быть не менее 10-15 см свободного провода для компенсации вибраций.

Последовательность протяжки:

1. Обработайте концы проводов силиконовой смазкой для легкого скольжения.
2. Аккуратно отсоедините гофр от кузова и двери, сохраняя целостность креплений.
3. Проденьте жесткую проволоку (например, велосипедный тросик) через гофротрубку, закрепите на ней жгут проводов изолентой.
4. Плавно вытягивайте проволоку с обратной стороны, подтягивая проводку без рывков.

После протяжки выполните:

Подключение к стеклоподъемнику	Через клеммную колодку согласно схеме (обычно провода помечены цветами: +12V, масса, управление).
Фиксацию жгута	Пластиковыми хомутами к каркасу двери вдали от подвижных элементов механизма.
Герметизацию	Обработайте места входа гофры в кузов и дверь герметиком для защиты от воды.

Важно: перед сборкой обшивки проверьте работу стеклоподъемника во всех режимах, убедитесь в отсутствии зажимов провода дверным торцом. При закрытии двери гофра не должна натягиваться – это признак недостаточного запаса длины проводки.

Подключение питания к мотору стеклоподъемника

Подача напряжения на электродвигатель осуществляется через два силовых провода, определяющих направление вращения вала. Полярность напряжения на этих проводниках задает движение стекла вверх или вниз: при смене "+" и "-" местами мотор реверсирует.

Цепь защищается предохранителем (номинал 15-30А), установленным в разрыв плюсового кабеля от аккумулятора. Сечение проводов должно соответствовать току мотора (минимум 2.5 мм²). Обязательно выполняется подключение к кузову минусового кабеля для замыкания цепи.

Последовательность коммутации

1. Определите клеммы мотора: обычно это два контакта одинакового сечения (цвета: красный/черный или синий/коричневый)
2. Подключите управляющие провода от блока реле или кнопки:
   • Прямое соединение с кнопкой – для маломощных моторов
   • Через релейный блок – при токе потребления >10А
3. Подайте питание:

   Провод	Источник	Точка подключения
   Плюс (+)	АКБ через предохранитель	Клемма 30 реле или вход кнопки
   Минус (-)	Кузов авто	Болт на лакокрасочном слое

4. Проверьте реверс: при неправильном направлении вращения поменяйте местами провода на клеммах мотора

Важно: изолируйте соединения термоусадкой, исключите перегибы проводов вблизи подвижного механизма двери.

Установка блока управления электростеклоподъемниками

Блок управления (БУ) размещается в защищенном от влаги и вибраций месте, чаще всего внутри двери, под обшивкой, или в пространстве под приборной панелью со стороны водителя. Место установки должно обеспечивать надежную фиксацию блока (обычно на саморезы или пластиковые клипсы) и свободный доступ к его разъемам. Перед монтажом убедитесь в целостности корпуса БУ и отсутствии повреждений на проводах жгута.

Проведите жгут проводов от блока управления к моторчикам стеклоподъемников, кнопкам управления и источникам питания, избегая участков с острыми кромками или движущимися элементами конструкции двери. Закрепите жгут пластиковыми хомутами, не допуская натяжения или перегибов проводов. Особое внимание уделите герметизации мест ввода жгута в дверь через резиновый гофр-канал.

Порядок подключения проводов

Подключение выполняется строго по электрической схеме, специфичной для модели автомобиля и комплекта стеклоподъемников. Основные цепи:

• Питание: Постоянный «+12V» (прямо от АКБ через предохранитель 15-25А) и «Масса» (надежно к кузову).
• Управление: Провода от кнопок в дверях (обычно 4-8 проводов, в зависимости от функционала).
• Исполнительные устройства: По два провода на каждый мотор стеклоподъемника (на подъем/опускание).
• Дополнительно: Провод на замок зажигания («ACC»), сигнал блокировки задних стекол (если есть).

Цепь	Тип провода (пример)	Клемма БУ	Важно
Постоянный "+12V"	Красный (толстый)	B+ или BAT	Через отдельный предохранитель
Масса	Черный (толстый)	GND	Короткое соединение с кузовом
Мотор левой двери (Вверх)	Синий/Белый	L-UP или OUT1+	Полярность определяет направление
Мотор левой двери (Вниз)	Синий/Черный	L-DOWN или OUT1-	Полярность определяет направление
Кнопка водительская (Вверх)	Зеленый	SW1-UP или IN1	Используйте тонкие провода

После подключения всех цепей, обязательно проверьте отсутствие коротких замыканий мультиметром перед подачей питания. Заизолируйте все соединения термоусадкой или изолентой. Установите обшивку двери на место, убедившись, что провода не мешают движению стекла и механизмов. Проведите тест работы стекол во всех режимах (подъем/спуск, автоподъем при наличии, блокировка задних стекол).

Монтаж кнопок управления в подлокотник

Подготовьте посадочное место в подлокотнике: снимите обивку, отметьте точки крепления кнопочной панели согласно схеме производителя. Аккуратно вырежьте отверстия коронкой или ножом, соблюдая размеры блоков переключателей. Убедитесь в отсутствии помех для механизма стеклоподъемника и отсутствии острых кромок, способных повредить провода.

Закрепите кнопочный блок через штатные фиксаторы или саморезами, обеспечивая плотное прилегание к поверхности. Выведите жгут проводов через технологические отверстия в каркасе двери, избегая перегибов и контакта с движущимися элементами. Обязательно изолируйте жгут гофротрубкой в зоне соприкосновения с металлом.

Подключение проводки

Соедините провода согласно электрической схеме:

• Цепь питания: подключите "+12В" к замку зажигания (через предохранитель) и "массу" к кузову
• Управляющие линии: соедините выходы кнопок с соответствующими контактами мотор-редукторов
• Подсветку (если предусмотрена) подключите к габаритному освещению

Проверьте:

1. Надежность фиксации всех клемм в разъемах
2. Отсутствие коротких замыканий мультиметром
3. Корректность работы стекол при нажатии кнопок

Схема подключения кнопок к блоку управления

Кнопки управления подключаются к блоку управления через отдельный разъем, используя многожильные экранированные провода. Каждая кнопка имеет два рабочих контакта (на подъем и опускание стекла) и общий провод питания. Принцип работы основан на подаче низковольтного сигнала (5-12В) на соответствующий вход блока при замыкании контактов.

Блок управления получает сигналы от кнопок и передает управляющие команды на мотор стеклоподъемника. Для предотвращения помех критично соблюдать полярность и схему подключения, указанную в инструкции к конкретной модели. Неправильное соединение может привести к некорректной работе или выходу блока из строя.

Цветовая маркировка проводов

Цвет провода	Назначение
Красный	Постоянное питание +12В
Черный	Земля (масса)
Желтый	Сигнал подъема водительской двери
Зеленый	Сигнал опускания водительской двери
Синий	Сигнал подъема пассажирской двери
Белый	Сигнал опускания пассажирской двери

Обязательные условия подключения:

• Использовать только провода сечением 0.75-1.5 мм²
• Изолировать соединения термоусадкой
• Прокладывать проводку вдали от подвижных элементов двери

После монтажа выполните проверку: при кратковременном нажатии кнопки мотор должен вращаться в нужном направлении. Если движение реверсируется – поменяйте местами сигнальные провода на соответствующей кнопке. Перед тестированием убедитесь в отсутствии защемления стекла!

Интеграция с центральным замком

Подключение электростеклоподъемников к системе центрального замка позволяет автоматизировать закрытие окон при постановке автомобиля на охрану. Эта функция требует согласованной работы реле и управляющих модулей, обрабатывающих сигнал от блока ЦЗ.

Для корректной интеграции необходимо задействовать отдельное пятиконтактное реле (например, тип 90.3747), которое будет коммутировать цепь питания стеклоподъемников по сигналу центрального замка. Силовые провода от реле подключаются параллельно кнопкам "подъем" на водительской двери, соблюдая полярность.

Схема подключения и компоненты

• Источник сигнала: Провод управления от блока ЦЗ (обычно отрицательный импульс при блокировке)
• Коммутационное реле:
  • Контакт 85 – Масса
  • Контакт 86 – Сигнал от ЦЗ
  • Контакт 30 – +12В через предохранитель
  • Контакт 87A – Не используется
  • Контакт 87 – Выход на кнопки "подъем"
• Защита: Предохранитель 10-15А в цепи питания реле

Критические моменты при установке:

1. Определение типа сигнала ЦЗ (отрицательный/положительный импульс)
2. Сечение проводов – не менее 1.5 мм² для силовых линий
3. Изоляция точек подключения термоусадкой
4. Тестирование функции до сборки обшивки дверей

Важно: На автомобилях с CAN-шином требуется подключение через дополнительный интерфейсный модуль во избежание конфликтов штатной электроники.

Подключение к бортовой сети автомобиля

Подача питания осуществляется через силовой провод (сечение 2,5–4 мм²), подключенный к плюсовой клемме аккумулятора. Обязательно установите предохранитель (20–30 А) в разрыв цепи на расстоянии не более 30 см от источника питания для защиты от короткого замыкания. Минусовой провод крепится к кузову автомобиля в подготовленной точке с надежным контактом (удалите краску или ржавчину).

Управляющие провода от кнопок подключаются к мотор-редукторам стеклоподъемников согласно схеме производителя. Для реверсивных моторов используются парные провода (например, для подъема и опускания). Изолируйте все соединения термоусадкой или изолентой, избегайте перегибов и контакта с движущимися элементами двери.

Ключевые этапы подключения

1. Прокладка силового кабеля от аккумулятора через технологическое отверстие в моторный отсек и вдоль порогов салона к дверям.
2. Коммутация кнопок: подключите разъемы кнопок к блоку управления или напрямую к моторам, соблюдая полярность.
3. Соединение с мотор-редукторами через дверные гофры с использованием специальных коннекторов.

Цвет провода	Назначение
Красный	Плюс от аккумулятора (через предохранитель)
Черный	Масса (кузов автомобиля)
Синий/Белый	Управление подъемом/опусканием левого стекла
Желтый/Зеленый	Управление подъемом/опусканием правого стекла

Установка предохранителя в цепь питания

Предохранитель защищает электропроводку стеклоподъемника от перегрузок и коротких замыканий. Он устанавливается в разрыв положительного провода цепи питания, ведущего от аккумулятора к блоку управления или мотору стеклоподъемника. Номинал предохранителя строго соответствует требованиям производителя (обычно 15-30А), указанным в схеме подключения.

Используйте специальный держатель предохранителя с надежными клеммами для фиксации проводов. Место установки должно быть легкодоступным для замены и защищено от влаги, вибрации и нагревающихся элементов. Оптимально размещать его вблизи источника питания (аккумулятора) или монтажного блока авто.

Порядок подключения

1. Отсоедините отрицательную клемму аккумулятора для обесточивания цепи.
2. Зафиксируйте держатель предохранителя на кузове винтом или пластиковым хомутом.
3. Соедините входную клемму держателя с проводом от плюсовой клеммы АКБ (через реле или напрямую).
4. Соедините выходную клемму держателя с проводом питания, идущим к стеклоподъемникам.
5. Вставьте предохранитель нужного номинала в держатель до щелчка.

Обязательно проверьте целостность предохранителя мультиметром в режиме прозвонки после установки. При первом включении протестируйте работу стеклоподъемников на всех режимах, убедившись в отсутствии искрения, нагрева проводов или держателя.

Проверка работоспособности механизма

После установки и подключения электростеклоподъемника выполните тестовый запуск системы. Подайте питание на блок управления, нажмите кнопку подъема/опускания и наблюдайте за движением стекла по направляющим. Стекло должно перемещаться плавно, без рывков, заеданий и посторонних шумов (скрежет, треск).

Убедитесь в синхронности работы при наличии двухсторонних стеклоподъемников. Проверьте автоматическое срабатывание реверса при обнаружении препятствия: подставьте руку под опускающееся стекло – механизм должен немедленно остановиться и опустить его на 5-10 см.

Ключевые этапы диагностики

При обнаружении неполадок выполните последовательную проверку компонентов:

1. Тест кнопок управления:
   • Прозвоните мультиметром контакты кнопок в разных положениях
   • Убедитесь в отсутствии окислов и заломов проводов
2. Контроль напряжения:
   • Измерьте напряжение на клеммах мотор-редуктора при нажатой кнопке (номинал: 12±1.5В)
   • Проверьте целостность предохранителя и "массового" провода
3. Инспекция механической части:
   • Осмотрите шестерни редуктора на сколы зубьев
   • Проверьте люфт пластиковых кареток и состояние тросов
   • Очистите направляющие от грязи, обработайте силиконовой смазкой

Важно: При неработающем реверсе немедленно отключите питание – неисправность датчика усилия может привести к травме или повреждению механизма.

Регулировка конечных положений стекла

Регулировка верхнего и нижнего пределов положения стекла критична для корректной работы электростеклоподъемника. Неправильная настройка приводит к неполному закрытию/открытию, перегрузке двигателя или повреждению уплотнителей.

Процедура выполняется после монтажа механизма и подключения питания. Точный метод зависит от модели авто, но общий алгоритм включает обучение блока управления или механическую калибровку концевых выключателей.

Основные этапы регулировки

1. Активация режима обучения:
   • При включенном зажигании удерживайте кнопку подъёма до полного закрытия стекла
   • Продолжайте удерживать кнопку ещё 5-10 секунд
   • Отпустите кнопку, затем сразу удерживайте её на опускание 5-10 секунд
2. Механическая коррекция (если система не поддерживает автообучение):
   • Ослабьте крепления концевых выключателей на направляющих
   • Вручную установите стекло в нужное верхнее/нижнее положение
   • Зафиксируйте выключатели в точках срабатывания
3. Проверка:
   • Протестируйте автоматическое срабатывание 3-5 циклов подряд
   • Убедитесь в отсутствии заеданий и посторонних шумов
   • Проверьте плотность прилегания стекла к уплотнителю

Критические ошибки: Запрещено использовать силу при ручном перемещении стекла во время настройки! При срабатывании защиты от защемления (автореверс) повторите обучение с нуля. Все регулировки выполняются только при исправных направляющих и чистом стекле.

Параметр	Норма	Последствия нарушений
Верхний предел	Стекло полностью в дверном проёме	Свист ветра / протечки
Нижний предел	Зазор 3-5 мм до края двери	Удар стекла о корпус
Автореверс	Срабатывание при усилии 50-100 N	Травмирование / поломка узла

Для систем с двухступенчатыми кнопками отдельно настраивается момент перехода между ручным и автоматическим режимами. При замене стекла или направляющих калибровку требуется выполнять заново.

Настройка функции автоматического подъема

После установки электростеклоподъемника и проверки базовой работы стекол вверх/вниз, активируйте автоматический режим. Для этого полностью опустите стекло, удерживая кнопку в положении "down" 5-10 секунд после достижения нижнего упора. Аналогично поднимите стекло до конца и держите кнопку "up" еще 5-10 секунд после остановки. Контрольная лампа на переключателе обычно мигает при успешной калибровке.

Проверьте результат: кратковременное нажатие кнопки должно вызывать полное открытие/закрытие стекла без постоянного удержания. При столкновении с препятствием (например, рукой) стекло должно немедленно опуститься на 15 см – это проверка функции антизажатия. Если автоматика не срабатывает, повторите процедуру инициализации, убедившись в отсутствии механических помех в направляющих.

Типичные проблемы и решения

• Автоподъем не активируется: перезагрузите ЭБУ стеклоподъемника, сняв клемму АКБ на 10 минут
• Прерывание движения: очистите пазы направляющих силиконовой смазкой, проверьте состояние роликов
• Обратный ход без препятствий: отрегулируйте усилие прижима стекла в дверном проеме

Сигнал	Значение	Действие
Мигание кнопки 3 раза	Ошибка калибровки	Повторить инициализацию
Стекло не фиксируется в верхнем положении	Сбитые предельные точки	Выполнить "обучение" нулевой позиции

Для моделей с доводчиком дверей синхронизируйте автоматику стекол с центральным замком через диагностический сканер. В меню Body Control Module активируйте опцию Global Closing, иначе функция может блокироваться штатной противоугонной системой.

Устранение перекосов при движении стекла

Перекос стекла при работе электростеклоподъемника возникает из-за неправильной регулировки направляющих, износа роликов или деформации крепежных элементов. Это приводит к заеданию механизма, повышенной нагрузке на двигатель и преждевременному выходу из строя компонентов.

Первым этапом диагностики является визуальная проверка траектории движения стекла при полном цикле подъема/опускания. Фиксация точек заклинивания помогает локализовать проблемный участок направляющих.

Алгоритм устранения неисправности

Последовательность регулировочных работ:

1. Снимите обшивку двери для доступа к механизму стеклоподъемника
2. Очистите направляющие рейки от грязи и старой смазки
3. Ослабьте крепежные болты кронштейнов стекла (обычно 2-3 точки фиксации)

Ключевые этапы юстировки:

• Установите стекло в положение 50% подъема
• Проверьте параллельность верхнего края стекла дверному проему
• Зафиксируйте кронштейны в корректном положении с зазором 3-5 мм от уплотнителей
• Пролейте трассу движения силиконовой смазкой

Тип дефекта	Решение
Перекос в начальной фазе движения	Корректировка нижних кронштейнов
Заедание при полном подъеме	Замена верхних роликов/регулировка угла наклона
Вибрирование по всей траектории	Проверка целостности направляющих, замена пластиковых ползунков

После регулировки выполните 5-7 полных циклов работы стекла без двери обшивки, контролируя плавность хода. Убедитесь в отсутствии перекоса при закрытой двери - зазор между стеклом и уплотнителем должен быть равномерным по всему периметру.

Диагностика распространенных неисправностей

При отказе электростеклоподъемника первичная диагностика начинается с проверки цепи питания. Убедитесь в исправности предохранителя соответствующего номинала в монтажном блоке автомобиля, используя мультиметр или визуальный осмотр. Проверьте наличие напряжения 12В на клеммах двигателя стеклоподъемника при нажатии кнопки управления.

Далее протестируйте работоспособность кнопки управления. Снимите коннектор с кнопки и проверьте мультиметром изменение сопротивления при нажатии в положения "вверх"/"вниз". Осмотрите разъемы на окисление, повреждение контактов или разболтанность соединений по всей цепи управления.

Типичные неисправности и методы выявления

• Полный отказ механизма

  При отсутствии реакции на кнопки: проверьте напряжение на двигателе. Если питание есть - неисправен электромотор. При отсутствии питания - прозвоните провода от блока предохранителей до кнопки и двигателя.

• Движение только в одном направлении

  Свидетельствует о: сгоревшем реле направления в блоке управления, обрыве в цепи одного из проводов (обычно различающихся по цветам), или механическом заклинивании направляющих.

• Медленное движение/заедание стекла

  Произведите очистку направляющих от грязи, замените изношенные ролики. Проверьте состояние пластиковых кабелевозов и смазку зубчатой рейки. Убедитесь в отсутствии перекоса стекла.

• Посторонние шумы при работе

  Скрежет указывает на разрушение пластиковой шестерни редуктора, треск - на износ подшипников якоря двигателя. Требуется разборка механизма.

Симптом	Возможная причина	Инструмент проверки
Стекло самопроизвольно опускается	Износ храпового механизма, поломка фиксатора	Визуальный осмотр при снятой дверной карте
Не работает только с главной панели	Обрыв проводов в гофре между дверью и кузовом, окисление контактов	Мультиметр в режиме прозвонки
Двигатель гудит, но стекло не движется	Срезанные зубья пластиковой шестерни, обрыв троса	Разборка механизма

Смазка подвижных элементов механизма

Регулярная смазка подвижных компонентов стеклоподъемника критически важна для предотвращения преждевременного износа, снижения шумов при работе и обеспечения плавного хода стекла. Основными зонами обработки являются направляющие рейки (пластиковые или металлические), шестерни привода, ролики, а также тросы (в тросовых системах), где трение наиболее интенсивно.

Используйте только рекомендованные автопроизводителем или универсальные высокотемпературные пластичные смазки (например, литиевые NLGI 2). Избегайте WD-40 и жидких масел – они притягивают пыль, быстро высыхают и не обеспечивают долговременной защиты. Наносите смазку тонким слоем, удаляя излишки ветошью во избежание загрязнения уплотнителей.

Ключевые точки и методика обработки

Порядок нанесения:

1. Направляющие рейки: Очистите пазы от старой засохшей смазки и грязи. Нанесите состав кистью или аппликатором по всей длине желоба.
2. Шестерни редуктора: Смажьте зубья ведущей и ведомой шестерни через сервисное отверстие (при наличии) или после частичного демонтажа механизма.
3. Ролики и салазки: Обработайте оси вращения и контактные поверхности скольжения.
4. Тросы (для тросовых систем): Аккуратно промажьте тросы по всей длине, избегая попадания состава на стекло или уплотнители.

Элемент	Тип смазки	Периодичность
Направляющие рейки	Пластичная литиевая (например, Liqui Moly Silicon-Fett)	Каждые 20-30 тыс. км или при появлении скрипа
Шестерни привода	Термостойкая консистентная смазка	При замене механизма или редуктора
Тросы	Графитовая или тефлоновая смазка	Каждые 40-50 тыс. км

Важно: После нанесения смазки выполните 5-10 полных циклов подъема/опускания стекла для равномерного распределения состава. Избегайте контакта смазки с электроразъемами двигателя и контактными группами выключателей.

Обратная сборка дверных панелей

После установки стеклоподъемника и проверки его работоспособности, приступайте к обратной сборке двери. Начните с аккуратного размещения внутренней гидроизоляционной мембраны (если она была демонтирована), обеспечивая герметичное прилегание по контуру дверной карты. Убедитесь, что все технологические отверстия для проводки и механизмов совпадают с крепежными точками, а провода стеклоподъемника не контактируют с подвижными элементами механизма.

Перед установкой обшивки двери повторно подключите разъемы кнопок управления электростеклоподъемниками и динамикам (при их наличии), пропустив провода через соответствующие каналы. Проверьте ход стекла в ручном режиме на предмет заеданий и посторонних шумов – устранение неполадок на этом этапе значительно проще, чем после полной сборки.

Порядок фиксации компонентов

1. Закрепите каркас дверной карты на штатные болты/саморезы, соблюдая последовательность затяжки (от центра к краям) и рекомендованный производителем момент усилия.
2. Установите декоративные заглушки и пластмассовые клипсы в отверстия обшивки, заменив поврежденные элементы.
3. Наденьте дверную панель на каркас, совместив крепежные отверстия с клипсами и фиксаторами. Легкими ударами ладони по периметру добейтесь полной посадки обшивки.
4. Вкрутите саморезы в зонах усиленной нагрузки (подлокотник, ручка, карманы).

Крепежные элементы:

Тип крепления	Расположение	Примечание
Пластиковые клипсы	Верхний и нижний край панели	Требуют перпендикулярного нажатия
Винты Torx T15	Зона подлокотника, держатель ручки	Затягивать крест-накрест
Болты M6	Нижняя часть каркаса	Использовать уплотнительные шайбы

Важно: При установке обшивки избегайте перегибов проводки – это может вызвать замыкание. После сборки выполните финальную проверку работы электростеклоподъемника на открытие/закрытие при включенном зажигании, обращая внимание на плавность хода и отсутствие вибраций.

Тестирование работы на всех режимах скорости

После монтажа и подключения электростеклоподъемника выполните комплексную проверку всех скоростных режимов работы механизма. Убедитесь, что стекло перемещается плавно без заеданий и посторонних звуков при каждом переключении.

Протестируйте отдельно каждую кнопку управления: короткое нажатие для пошагового перемещения и длительное удержание для непрерывного хода. Особое внимание уделите синхронности работы привода при наличии двухрежимных кнопок или функции "автоподъем".

Ключевые этапы проверки

• Плавность хода на подъеме/опускании в медленном режиме (короткие нажатия)
• Скоростной режим при длительном удержании кнопки до полного открытия/закрытия
• Автоматическое остановка при срабатывании концевиков или препятствии
• Реакция на переключение направлений во время движения стекла

Используйте таблицу для регистрации параметров:

Режим	Ожидаемый результат	Фактический результат
Короткое нажатие (вверх)	Плавное движение с паузой после отпускания	________
Долгое удержание (вниз)	Непрерывное движение до полного открытия	________
Автостоп при препятствии	Немедленная остановка и откат на 5-10 см	________

Важно! При обнаружении рывков, неравномерной скорости или отказе автоматики немедленно отключите питание и проверьте: правильность установки направляющих, целостность тросов, корректность подключения концевиков и отсутствие перегибов в электропроводке.

Проверка герметичности дверного уплотнения

После установки электростеклоподъемника критически важно проверить герметичность дверного уплотнителя. Неплотное прилегание приведет к проникновению влаги, пыли и шума в салон, а также может вызвать коррозию внутренних компонентов двери.

Основные методы проверки включают визуальный осмотр, механическое тестирование и гидроиспытания. Особое внимание уделите зонам вокруг стекла и углам дверной рамки, где чаще всего образуются зазоры.

Порядок диагностики

1. Визуальный осмотр:
   • Убедитесь в отсутствии перекосов, заломов и механических повреждений уплотнителя
   • Проверьте равномерность прижима по всему периметру двери
2. Бумажный тест:
   • Закройте дверь с полоской бумаги между уплотнителем и кузовом
   • Попробуйте вытащить лист: правильное прилегание создает ощутимое сопротивление
3. Водное тестирование:
   • Обильно полейте уплотнитель водой из шланга или лейки
   • Проверьте внутреннюю поверхность двери на предмет протечек

Проблема	Последствия	Решение
Провисание уплотнителя	Свист на скорости, запотевание стекол	Корректировка креплений, замена клипс
Задиры резины	Проникновение воды в карту двери	Обработка силиконовой смазкой, замена уплотнения
Неправильный монтаж	Перекос стекла, заедание подъемника	Повторная регулировка направляющих

При обнаружении протечек обязательно снимите обшивку двери и просушите полость. Длительное воздействие влаги выведет из строя мотор стеклоподъемника, повредит проводку и вызовет коррозию металлических элементов.

Особенности установки в передные двери

Передние двери отличаются сложной конфигурацией внутреннего пространства из-за наличия креплений ручек, замков и усиливающих элементов. Требуется тщательная разметка точек фиксации рейки стеклоподъемника с учетом траектории движения стекла и исключения контакта с другими компонентами. Обязательна предварительная примерка механизма до окончательной фиксации болтами.

Электромотор крепится в нижней зоне двери с обязательной установкой влагозащитного кожуха. Места соединения кузова и карты двери уплотняются резиновыми гофрами для защиты проводки от перетирания. Особое внимание уделяется параллельности направляющих – перекос даже на 2-3 мм вызывает заклинивание стекла.

Ключевые этапы подключения

Электропроводка прокладывается в штатных кабель-каналах, избегая участков с острыми кромками металла. Сечение проводов – не менее 1.5 мм². Обязательные элементы цепи:

• Предохранитель номиналом 15-20А вблизи АКБ
• Реле контроля тока для защиты моторов
• Защитный диод в цепи управления (предотвращает скачки напряжения)

Таблица подключения к блоку управления:

Клемма блока	Назначение	Цвет провода
+12V	Постоянное питание	Красный
GRND	Масса	Черный
UP	Сигнал подъема	Синий
DOWN	Сигнал опускания	Зеленый

После монтажа выполняется калибровка крайних положений стекла: при полном подъеме верхний край должен заходить в уплотнитель на 5-7 мм, в нижнем положении – полностью скрываться в двери. Тестирование проводится при выключенном зажигании с проверкой тока потребления (норма: 4-7А).

Нюансы монтажа в задние двери седана

Задние двери седанов отличаются ограниченным внутренним пространством и сложной геометрией, что требует особого подхода при установке электростеклоподъемников. Необходимо тщательно проверить совместимость выбранного комплекта с конкретной моделью автомобиля, так как механизмы для передних и задних дверей часто не взаимозаменяемы.

Особое внимание уделите прокладке проводки через гофрированный чехол между кузовом и дверью – из-за короткой длины штатной трассы в седанах высок риск перелома проводов при частом открывании/закрывании. Обязательно используйте термоусадку на местах соединений и дополнительную изоляцию в зонах контакта с металлическими кромками.

Ключевые особенности работ

При демонтаже обшивки проверьте состояние пластиковых крепежных клипс – хрупкие элементы часто ломаются и требуют замены. Убедитесь, что направляющие стекла абсолютно чистые, без ржавчины и деформаций: даже незначительные препятствия вызовут перекос и перегруз двигателя.

• Закрепляйте мотор редуктора строго по шаблону (входит в комплект), отклонения приведут к заеданию механизма
• Предварительно "примерьте" подъемник без фиксации болтами – проверьте ход стекла вручную на всех участках
• Используйте только родные технологические отверстия – сверление новых ослабляет дверную конструкцию

Типовая ошибка	Последствие	Решение
Перетяжка крепежных болтов	Деформация направляющих, вибрации	Момент затяжки 8-10 Н·м
Отсутствие смазки рейки	Заедание стекла, перегрев мотора	Нанесение белой литиевой смазки

При подключении к блоку управления убедитесь, что провода задних регуляторов не подключены в параллель с передними – это вызовет перегруз цепи. Защитите разъемы в двери гидроизоляционными колпачками, особенно нижние контакты, подверженные коррозии от конденсата.

Установка электростеклоподъемника в двери хетчбэка и универсала

Задние двери хетчбэков и универсалов имеют специфичную конструкцию, отличающуюся от седанов. Ограниченное внутреннее пространство и усиленные крепления стекол требуют точного подбора комплектующих и аккуратной прокладки проводки через дверные гофры.

Особое внимание уделите креплению направляющих рельсов: они должны располагаться строго параллельно, без перекосов. Герметизация технологических отверстий после монтажа обязательна для защиты от влаги и пыли.

Алгоритм установки

Основные этапы работ для задних дверей:

1. Демонтаж обшивки, влагозащитной мембраны и заводского механизма (если установлен ручной привод)
2. Примерка электромотора и рельсов с учетом кривизны стекла и конфигурации дверного каркаса
3. Фиксация направляющих болтами через штатные отверстия, при их отсутствии – аккуратное сверление

При подключении избегайте натяжения проводов в зоне дверных петель. Используйте термоусадку для соединений и диэлектрическую смазку для контактов. Обязательное требование – установка отдельного предохранителя в цепь питания возле АКБ.

Важные нюансы:

• Для моделей с панорамными стеклами требуется усиленный привод
• Проверьте совместимость длины тросов с высотой подъема
• Регулировка положения стекла выполняется при включенном зажигании

Адаптация подъемника для люков и минивэнов

Адаптация электростеклоподъемников для люков и минивэнов требует учета специфики конструкции кузова. Люки часто имеют арочную или нестандартную форму стекла, что диктует необходимость индивидуального проектирования направляющих и кронштейнов. В минивэнах сложность заключается в большой площади стекол и вертикальной траектории движения, требующей усиленных подъемных механизмов и моторов с повышенным крутящим моментом.

Крепежные точки в дверях минивэнов часто расположены иначе, чем в седанах, что подразумевает изготовление переходных пластин или кастомных креплений. Для люков критично обеспечить герметичность узла привода, так как механизм напрямую контактирует с внешней средой. Дополнительно учитывается вибрационная нагрузка на раму при движении автомобиля, особенно в крупногабаритных моделях.

Ключевые аспекты адаптации

Основные технические решения при установке включают:

• Модернизация привода: Установка редукторов с повышенным передаточным числом и термостойкой смазкой
• Кастомные кронштейны: Лазерная резка металла для точного позиционирования роликов в арочных проемах
• Защита электропроводки: Дополнительная гофротрубка и влагозащищенные разъемы в зонах near стекла

Особое внимание уделяется балансировке стекла в несимметричных конструкциях люков. Для этого применяются:

1. Двухканальные моторы с независимым управлением секциями
2. Пружинные компенсаторы натяжения троса
3. Датчики усилия с автоматической коррекцией положения

Параметр	Стандартные двери	Люки/Минивэны
Усилие мотора (Нм)	25-30	35-50
Тип направляющих	Прямые	Гибкие/составные
Защита от влаги	IP54	IP67+дренаж

Финишный этап – калибровка крайних положений через диагностический сканер. Для люков программируется замедление хода при приближении к упору, а в минивэнах добавляется функция автореверса при обнаружении препятствия в зоне опускания задних стекол.

Меры безопасности при работе с проводкой

При работе с электропроводкой стеклоподъемников критически важно исключить риск короткого замыкания, поражения током или возгорания. Напряжение бортовой сети автомобиля (12В) способно вызвать серьезные травмы при несоблюдении базовых правил безопасности.

Любые манипуляции с проводкой требуют предварительной подготовки и использования исправного инструмента. Игнорирование протоколов может привести к повреждению электронных компонентов автомобиля и создать угрозу для жизни.

Ключевые правила

• Отключение питания: Обязательно снимите отрицательную клемму с аккумулятора перед началом работ. Убедитесь в отсутствии напряжения мультиметром.
• Изоляция соединений: Все скрутки/клеммы изолируйте термоусадкой или качественной изолентой. Исключите контакт оголенных проводов с металлом кузова.
• Защита цепи: Подключайте проводку только через предохранитель номиналом, указанным в схеме производителя. Никогда не используйте "жучки".
• Фиксация проводов: Закрепляйте жгуты пластиковыми хомутами вдали от движущихся частей механизма и острых кромок.
• Инструмент: Применяйте инструмент с диэлектрическими рукоятками. Избегайте работы влажными руками или в условиях высокой влажности.

Профилактическое обслуживание системы электростеклоподъемников

Регулярное профилактическое обслуживание электростеклоподъемников предотвращает заклинивание механизмов, продлевает срок службы компонентов и обеспечивает бесперебойную работу системы. Пренебрежение процедурами ведет к повышенному износу деталей, обрыву тросов и выходу из строя электродвигателей.

Основные задачи включают контроль состояния подвижных элементов, электрических соединений и рабочих поверхностей. Обслуживание рекомендуется проводить не реже одного раза в год, а также после длительного простоя автомобиля или эксплуатации в условиях высокой влажности и запыленности.

Ключевые процедуры обслуживания

1. Очистка направляющих: Удаление грязи и старой смазки из пазов стекла и роликовых дорожек с помощью щетки и ветоши.
2. Смазка компонентов: Нанесение специализированных составов на:
   • Пластиковые направляющие и бегунки
   • Металлические тросы и шарниры подъемного механизма
   • Уплотнители дверей (силиконовой смазкой)

   Запрещено использовать масла или WD-40 – они разрушают пластик и притягивают пыль.

3. Проверка электрики:

   Элемент	Действие
   Разъемы проводки	Визуальный осмотр на окисление, затяжка контактов
   Реле и предохранители	Тестирование мультиметром, замена при необходимости
   Кнопки управления	Очистка контактных групп от нагара

4. Регулировка стекла: Корректировка положения при перекосах (ослабление крепежей, выставление правильного хода).
5. Диагностика двигателя: Контроль равномерности хода и посторонних шумов при работе.

Рекомендации по эксплуатации в зимний период

Зимняя эксплуатация электростеклоподъемников требует особого внимания из-за риска обледенения уплотнителей и механизмов. Низкие температуры увеличивают нагрузку на электродвигатель и проводку, а замерзшая вода в направляющих может привести к заклиниванию стекла или поломке пластиковых деталей.

Соблюдение простых правил предотвратит преждевременный износ компонентов и дорогостоящий ремонт. Особенно критично избегать принудительного движения стекла при сопротивлении – это основная причина выхода из строя шестеренчатого механизма и моторов.

Ключевые меры предосторожности

Перед опусканием стекла:

• Убедитесь в отсутствии ледяной корки на уплотнителях легким постукиванием ладонью
• При обледенении прогрейте салон 5-7 минут перед использованием механизма
• Счищайте наледь с верхнего края стекла пластиковым скребком

Регулярное обслуживание:

1. Обрабатывайте резиновые уплотнители силиконовой смазкой каждые 2 месяца
2. Проверяйте дренажные отверстия в дверях на предмет засоров
3. Наносите графитовую смазку на направляющие рейки осенью

Ситуация	Правильное действие	Запрещенные действия
Стекло примерзло к уплотнителю	Прогрев салона, обработка уплотнителя спреем-антиобледенителем	Длительное удержание кнопки опускания
Стекло остановилось при движении	Немедленное отпускание кнопки, диагностика причины	Повторные попытки поднять/опустить стекло

При длительных морозах ниже -25°C рекомендуется оставлять окна в приоткрытом на 2-3 мм положении для предотвращения примерзания. После преодоления сугробов или снежных заносов обязательно проверяйте свободный ход стекол до конца поездки.

Список источников

Статья основана на технической документации и практических руководствах по автомобильному электрооборудованию. Информация проверена на соответствие стандартам безопасности и актуальным методикам ремонта.

Ключевые источники включают специализированную литературу для автомехаников и данные производителей комплектующих. Все материалы посвящены особенностям конструкции, монтажа и электрических соединений стеклоподъемников.

• Официальные сервисные мануалы автомобильных производителей
• Технические каталоги комплектующих (Bosch, Valeo, Denso)
• Учебные пособия по автомобильной электропроводке
• Протоколы диагностики электросистем транспортных средств
• Инструкции по установке универсальных комплектов ЭСП
• Методические рекомендации автосервисных центров

Видео: Как поднять стекло если не работает электростеклоподъёмник. Замена моторчика электростеклоподъёмник


• BlackVue DR550GW 2CH - отзывы и характеристики

• Рейтинг мотоциклов - мнения владельцев и фото

• Багажник ВАЗ-2104 - главный аргумент при выборе
