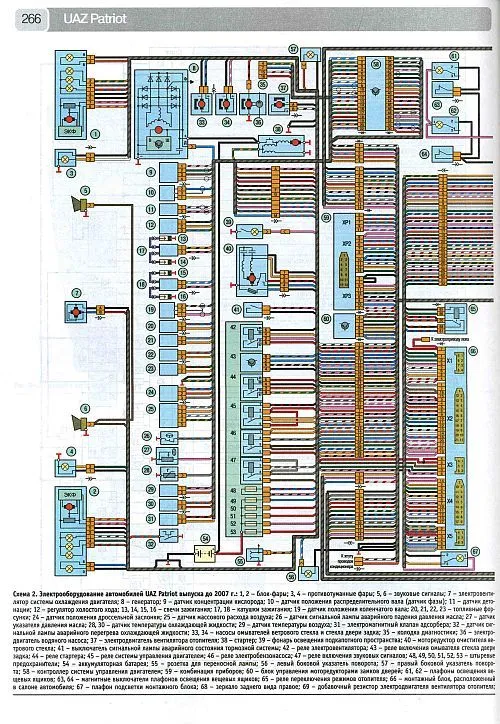

Электросхема УАЗ Патриота - устройство, компоненты и характеристики

Статья обновлена: 04.08.2025

Электрооборудование УАЗ Патриот образует сложную систему, от которой зависят старт двигателя, безопасность, комфорт и диагностика.

Понимание электросхемы критически для выявления неисправностей, правильной установки оборудования и грамотных доработок.

Этот обзор детально объяснит структуру проводки, назначение цепей и блоков управления, особенности подключения критичных систем на разных поколениях автомобиля.

Расшифровка условных обозначений на электросхемах

Электрические схемы УАЗ Патриот используют стандартизированные графические символы для обозначения компонентов и соединений. Их понимание критично для диагностики и ремонта. На схемах отражены: источники питания, потребители, коммутационные элементы, защитные устройства, управляющие модули и пути прохождения тока.

Обозначения помогают определить функциональное назначение элемента без визуальной идентификации в автомобиле. Цвета и маркировка проводов указаны буквенно-цифровыми кодами (например, РД – розовый с черной полосой). Компоненты имеют позиционные номера, уникальные для каждого узла в конкретной цепи.

Основные группы символов

Источники питания:
- АКБ (прямоугольник с "+" и "–")
- Генератор (круг с буквой "Б")
Потребители:
- Лампы (круг с крестом)
- Двигатели (круг с буквой "М")
Коммутация:
- Реле (прямоугольник с контактами)
- Выключатели (разрыв линии с меткой функции: S1, S2)
Защита:
- Предохранители (прямоугольник с цифрой номинала)

Условный символ	Значение	Пример маркировки
⏚	Корпусное заземление	GND
▢⊕	Блок управления	ECU-A3
━━━━━ RD/GN	Цвет провода	Красный/зеленая полоса

Особенности УАЗ Патриот: Система электрооборудования использует:

Раздельное обозначение цепей до и после замка зажигания
Цветовую маркировку проводов по стандарту DIN (КО – коричневый, СБ – синий)
Толстые линии для силовых цепей (>10А), тонкие – управляющих
Буквенно-цифровые идентификаторы реле (K1, K2) и разъемов (X1, X2)

Монтажные блоки предохранителей и реле: расположение и дубликаты

В УАЗ Патриот используются два основных монтажных блока. Первый размещен в салоне за декоративной панелью слева от рулевой колонки – для доступа необходимо снять защитную крышку, открутив крепежные винты. Второй блок находится в подкапотном пространстве возле аккумуляторной батареи на левой брызговике, защищен влагозащитной крышкой с защелками.

Салонный блок содержит предохранители и реле для систем комфорта (стеклоподъемники, магнитола, освещение), управления двигателем и вспомогательных цепей. Подкапотный блок сгруппировал силовые элементы: цепи стартера, генератора, вентиляторов охлаждения и системы впрыска топлива. Производитель разместил в салонном блоке дублирующие предохранители на 5А, 7.5А, 10А, 15А, 20А и 30А – они закреплены на внутренней стороне крышки и подписаны как "ЗИП".

Блок	Расположение	Дублирующие предохранители (А)	Ключевые элементы
Салонный	За панелью приборов водителя	5, 7.5, 10, 15, 20, 30	ПТФ, стоп-сигналы, ЭБУ, дворники, аудиосистема
Подкапотный	Рядом с АКБ на левом брызговике	Отсутствуют	Стартер, генератор, топливный насос, вентиляторы

Дубликаты идентичны основным по токовым характеристикам и устанавливаются в резервные гнезда блока при перегорании. Все реле (например, обогрева зеркал или противотуманных фар) имеют стандартизированное расположение: позиции зафиксированы схемотехнически и продублированы в мануале. При замене элементов обязательна сверка с легендой на крышке блока во избежание ошибок распиновки.

Схема подключения аккумулятора и массы кузова UAZ Patriot

Аккумуляторная батарея (АКБ) подключается к бортовой сети через стартерную цепь и цепь потребителей с использованием специально рассчитанного кабеля большого сечения. Отрицательная клемма АКБ (-) напрямую соединяется с кузовом автомобиля в нескольких точках, формируя основную массу транспортного средства. Положительная клемма (+) заводится на силовую шину или клемму стартера через мощный плавкий предохранитель (часто называемый "бублик"), обеспечивающий защиту от токов короткого замыкания.

Основные точки подключения "массы" кузова сосредоточены на двигателе и корпусе. Ключевое соединение выполнятся между клеммой "-" АКБ и кузовом штатным кабелем. Дополнительными массами служат:

Контроль и особенности подключения

Толщина кабеля: Используются провода сечением не менее 16 мм² для "массы" и от 25 мм² до 50 мм² для плюсового провода к стартеру.
Предохранительная защита: В цепи "+" от АКБ устанавливается плавкая вставка на номинал 150-300А, размещаемая вблизи аккумулятора перед разветвлением цепи.
Качество контакта: Точки крепления масс зачищаются до металла, обрабатываются антикором и плотно стягиваются для исключения потерь напряжения и искрения.

Особое внимание уделяется основному массовому проводу к кузову и дополнительной перемычке между двигателем и кузовом. Такая схема гарантирует надежный запуск и стабильное питание всех систем, минимизируя помехи.

Цепь стартера: коммутация и защитные элементы

Коммутация цепи стартера на УАЗ Патриот осуществляется через втягивающее реле, управляемое замком зажигания. При повороте ключа в положение "стартер" напряжение подается на управляющую клемму реле, которое замыкает силовые контакты. Это обеспечивает подачу тока от аккумуляторной батареи на электродвигатель стартера и выталкивание бендикс-шестерни для зацепления с маховиком двигателя.

Защитные элементы цепи предотвращают некорректную работу и повреждения. Основным компонентом является предохранитель F10 (50А) в монтажном блоке, защищающий силовой кабель от перегрузок. Дополнительно установлен реле стартера (типа 90.3747), которое разрывает цепь управления при отпускании ключа или работающем двигателе, исключая случайный повторный запуск.

Ключевые особенности коммутации:

Блокировка при включенной передаче: для автомобилей с МКПП цепь управления проходит через выключатель педали сцепления, прерывающий ток при невыжатом сцеплении.
Дублирующая защита АКБ: диодный модуль предотвращает обратный ток к генератору в момент запуска.
Толстое сечение кабелей: силовые провода (на втягивающее реле ≥16 мм², плюсовой на АКБ ≥25 мм²) минимизируют падение напряжения.

Элемент	Назначение
Реле стартера	Гальваническая развязка цепи управления
F10 (50А)	Защита от КЗ силовой линии
Выключатель сцепления	Блокировка запуска без выжатой педали

Генератор: схема включения и контроль работоспособности

Схема включения генератора УАЗ Патриот включает следующие ключевые элементы: силовой провод от аккумулятора к клемме "30" генератора, цепь возбуждения через клемму "В+" и замок зажигания, а также регулятор напряжения. При повороте ключа зажигания напряжение через монтажный блок подаётся на обмотку возбуждения. Одновременно активируется контрольная лампа на приборной панели. После запуска двигателя генератор вырабатывает ток, который поступает к АКБ и потребителям, а напряжение возбуждения начинает поддерживаться выходным напряжением самого генератора.

Контроль работоспособности осуществляется несколькими методами: визуально по индикации лампы заряда (должна гаснуть после запуска мотора), измерением напряжения вольтметром на клеммах АКБ при 2000-2500 об/мин (норма: 13.5–14.5 В), проверкой цепи индикации тестером при включённом зажигании, анализом звука работы под нагрузкой. Дополнительно диагностируются утечки тока на корпус и сопротивление изоляции обмоток.

Параметр	Нормальное значение	Признак неисправности
Напряжение холостого хода (АКБ)	12.6–12.8 В	Значения ниже 12.4 В
Напряжение под нагрузкой (2000 об/мин)	13.5–14.5 В	Скачки или стабильное отклонение ±1 В
Состояние контрольной лампы	Гаснет после запуска	Мигание или постоянное горение

Система зажигания: трассировка проводов катушки и датчиков

Трассировка высоковольтных проводов катушки зажигания УАЗ Патриот осуществляется по схеме "слева-направо" относительно двигателя: первый цилиндр (ближний к ремню ГРМ) соединяется с клеммой "1" катушки, второй – с клеммой "2", третий – с клеммой "3", четвертый – с клеммой "4". Катушка (индивидуальная или сдвоенная в зависимости от года выпуска) располагается на кронштейне над клапанной крышкой, что требует строгого соблюдения маршрута прокладки для исключения контакта с нагретыми элементами.

Низковольтное подключение катушки управляется ЭБУ через 4-контактную колодку: питание +12В (красный провод от реле зажигания), управляющий сигнал (синий провод от ЭБУ) и шаговые цепи А/В для фазированного зажигания на 16-клапанных версиях. Датчики системы имеют следующую трассировку:

Датчик положения коленчатого вала (ДПКВ): экранированный серый кабель длиной ~80 см через гофру к штекеру ЭБУ (пины 48-49), фиксируется хомутом на кронштейне ГБЦ
Ддатчик положения распредвала (ДПРВ): коричневый провод проложен параллельно жгуту форсунок к пинам 47-46 ЭБУ
Датчик детонации: черный двухжильный кабель протянут под впускным коллектором к разъёму ЭБУ (контакты 30-31)

Особенности подключения компонентов

Компонент	Тип разъёма	Цветовая маркировка	Ориентир прокладки
Катушка зажигания (первичная цепь)	4-pin Molex	Красный (+12В), Синий (сигнал)	Фиксация пластиковым кронштейном на ГБЦ
ДПКВ	2-pin Deutsh	Серый/Черный	Выше шкива генератора с зазором 0.5-1.2 мм
ДПРВ	3-pin AMP	Коричневый/Синий/Зелёный	Крепление к крышке цепи ГРМ

Критические зоны пересечения проводов: участок вблизи выпускного коллектора требует обязательной термоизоляции (алюминиевые экраны или стекловолоконные чехлы), а трассы вдоль блока цилиндров фиксируются пластиковыми стяжками через каждые 15 см. Нарушение трассировки вызывает перетирание изоляции о кронштейн топливной рампы или интерференцию сигналов датчиков.

Важно: При замене катушки или датчиков необходимо восстановить заводскую схему крепления проводов для предотвращения EMI-помех и ложных ошибок ЭБУ.

Цепь топливного насоса и управляющие реле

За подачу топлива под давлением в системе отвечает цепь электробензонасоса, получающая питание через реле. При включении зажигания контроллер ЭСУД (Электронная Система Управления Двигателем) активирует главное реле, которое подаёт напряжение на цепь управления топливным насосом.

Основную силовую нагрузку несёт специализированное реле топливного насоса, коммутирующее ток 10-15А. Оно срабатывает по сигналу ЭСУД после получения подтверждения о работе иммобилайзера и наличия оборотов коленвала от датчика положения. Фиксирование скорости вращения двигателя – обязательное условие для продолжительной работы цепи.

Ключевые компоненты цепи

Электробензонасос: установлен в топливном модуле бака
Реле управления насосом: блок монтажного платка панели приборов
Предохранитель (20А): центральный блок предохранителей
Контроллер ЭСУД: формирует импульс запуска
Обратный клапан: поддерживает остаточное давление

Особенности работы: При открытии двери водителя происходит кратковременное включение насоса для создания начального давления. Цикл работы длительностью до трёх секунд также запускается при каждом повороте ключа в положение «зажигание». При отсутствии запуска двигателя по истечении заданного времени ЭСУД прекращает подачу питания.

Распространённые неисправности: Обрыв проводки разъёма насоса, окисление контактов реле, выход из строя предохранителя при КЗ. Диагностика включает проверку давления топлива в рампе и «прозвонку» цепи управления мультиметром.

Показатель	Значение
Рабочее давление насоса	3.8-4.0 бар
Сопротивление обмотки	0.8-1.5 Ом
Пиковый ток потребления	до 15А

ЭБУ двигателя: подключение датчиков и исполнительных устройств

Электронный блок управления (ЭБУ) двигателем УАЗ Патриот взаимодействует с комплексом датчиков, фиксирующих параметры работы силового агрегата, и исполнительными механизмами, обеспечивающими коррекцию процессов в реальном времени. Сигнальная система строится на аналоговых, цифровых и широтно-импульсных каналах связи, гарантируя оптимальный режим впрыска топлива, зажигания и управления нагрузкой. Распиновка разъемов ЭБУ строго стандартизирована, а провода группируются в жгуты с цветовой маркировкой для удобства диагностики.

Качество подключений критически влияет на функциональность: негерметичность контактов, окисление разъемов или нарушение экранировки проводов вызывают сбои в обработке данных. Все соединения проектируются с учетом вибрационных нагрузок и температурных перепадов, характерных для эксплуатации внедорожника. В системе реализована диагностика обрывов и коротких замыканий цепей – ошибки фиксируются в памяти ЭБУ и отображаются через диагностический разъем OBD-II.

Основные группы компонентов

Компонент	Назначение	Тип сигнала
ДМРВ	Контроль массы поступающего воздуха	Аналоговый (0-5В)
ДПКВ	Определение положения/скорости коленвала	Импульсный
ДПДЗ	Фиксация угла открытия дросселя	Аналоговый (0-5В)
Датчик детонации	Регистрация вибраций при детонации	Аналоговый (переменный)
Лямбда-зонд	Анализ состава выхлопных газов	Импульсный/цифровой

Исполнительные устройства:

Форсунки – получают импульсный сигнал от ЭБУ для дозированного впрыска топлива.
Модуль зажигания – управляется дискретными командами для генерации искры в нужный такт.
Регулятор холостого хода (РХХ) – регулирует обходной воздушный канал по ШИМ-сигналу.
Электробензонасос – активируется через реле по сигналу включения зажигания.
Клапан продувки адсорбера – управляется широтно-импульсной модуляцией (ШИМ).

Схема наружного освещения: фары, габариты, указатели поворотов

Схема использует замкнутые цепи с защитой предохранителями для каждого элемента освещения. Управление передними фарами и габаритами осуществляется через многофункциональный подрулевой переключатель, тогда как указатели поворотов контролируются отдельным трехпозиционным выключателем импульсного типа. Общее питание цепей происходит от главного реле света после включения зажигания.

Фары включают лампы Н4 с раздельной нитью для ближнего и дальнего света. Габаритные огни используют маломощные лампы W5W или светодиодные блоки. Все модули связаны через ISO-разъемы, обеспечивающие быструю замену. Особенностью является дублирующая сигнализация указателей поворотов на боковых крыльях и размыкание цепи холостого хода при активации аварийной сигнализации.

Элементы схемы и их особенности

Компонент	Тип ламп/светильников	Предохранитель
Передние фары (ближний свет)	H4 (55W)	F20 (15A)
Передние фары (дальний свет)	H4 (60W)	F19 (15A)
Передние габаритные огни	W5W (5W)	F5 (7.5A)
Задние габаритные огни	P21/5W	F13 (7.5A)
Указатели поворотов (все)	PY21W (21W)	F16 (15A)

Ключевые особенности работы:

Самодиагностика неисправностей: мигание поворотников ускоряется при перегорании лампы
Автоматическое включение габаритов вместе с фарами через реле блокировки
Гальваническая развязка цепей дальнего света от CAN-шины
Задние фонари интегрированы в единый блок со стоп-сигналами и реверсными огнями

Управление наружным светом через комбинированный переключатель

Комбинированный переключатель на рулевой колонке УАЗ Патриот объединяет управление основными функциями наружного освещения, включая указатели поворотов, габаритные огни, ближний и дальний свет фар. Его мультифункциональная конструкция минимизирует количество органов управления в салоне, обеспечивая интуитивную и быструю реакцию водителя на дорожные условия.

Переключатель имеет фиксированные позиции и временные режимы (например, подрулевое переключение дальнего света), а его электромеханическая связь с блоком реле предотвращает перегрузку цепи. Отдельный поворотный сегмент на конце рычага отвечает за активацию противотуманных фар и задних фонарей, сохраняя эргономику использования.

Функциональные зоны переключателя

Центральный рычаг:
- Вверх/вниз – включение правого/левого указателя поворота
- Потягивание на себя – временная активация дальнего света (подрулевое переключение)
- От себя – ножной переключатель ближнего/дальнего света (фиксированные положения)
Поворотная головка на торце рычага:
1. Положение OFF – наружные огни выключены
2. Первая позиция – габаритные огни и подсветка номерного знака
3. Вторая позиция – головной свет (ближний/дальний в зависимости от ножного переключателя)

Дополнительная секция	Назначение
Кольцо вокруг поворотной головки	Активация задних (крайнее положение "РЕАR") и передних (среднее положение) противотуманных фар

Электропроводка стеклоочистителей и омывателей лобового стекла

Система включает электродвигатель стеклоочистителя с интегрированным редуктором, двухдиапазонный переключатель режимов на рулевой колонке, электронасос омывателя и релейные элементы. Цепь питания защищена предохранителями в монтажном блоке под капотом, сигналы от подрулевого переключателя передаются к блоку управления стеклоочистителями для координации скоростных режимов.

Проводка выполнена цветными жгутами: цепи постоянного тока (+12 В) – красные и оранжевые провода, управляющие сигналы – синего или черного цвета. При активации подрулевого рычага включается реле, подающее питание на мотор очистителя через отдельный предохранитель. Параллельно работает цепь омывателя – одноклапучий насос активируется при нажатии рычага сразу после запуска очистителей.

Основные компоненты:
Блок управления стеклоочистителями (RE1)
Мотор-редуктор очистителя стекла
Помпа омывателя с жидкостным патрубком
Механический подрулевой переключатель

Предохранитель	Номинал (А)	Защищаемые компоненты
F4	30	Цепь питания мотора очистителя
F13	15	Насос омывателя и реле управления

Особенности: Система поддерживает импульсный режим работы за счет таймера в блоке RE1, а при поднятии рычага в положение "миг" активируется кратковременное движение дворников. При отсутствии питания омывателя возможен выход из строя предохранителя F13 или засор фильтра насоса.

Система центрального замка и электрический привод дверей УАЗ Патриот

Система центрального замка (ЦЗ) УАЗ Патриот обеспечивает одновременную блокировку/разблокировку всех дверей автомобиля с места водителя посредством электропривода самой водительской двери или дистанционно с брелока сигнализации/иммобилайзера. При подаче команды блок управления (приемник сигнала брелока либо встроенная электроника в приводе водительской двери) активирует исполнительные приводы ("актуаторы") всех дверей.

Работа системы тесно интегрирована с электрической архитектурой автомобиля и особенностями запирания. Она питается через соответствующие предохранители в монтажном блоке и контролирует состояние концевиков дверей для правильной работы интерьерного освещения и управления стеклоподъемниками. Исполнительные механизмы представляют собой электродвигатели постоянного тока с редуктором, преобразующим вращение в поступательное движение тяги механического замка.

Компоненты и принцип действия

Блок управления: Центральный элемент системы (может быть интегрирован в блок иммобилайзера/сигнализации или в привод водительской двери). Обрабатывает сигналы с брелока и кнопок внутри салона, управляет питанием приводов.
Исполнительные приводы (Актуаторы): Устанавливаются в каждой двери. Основной привод находится в водительской двери и содержит силовой механизм, а также часто микропроцессор для управления всей системой. Пассажирские приводы обычно более простые ("ведомые").
Кнопка управления центральным замком: Располагается на панели водительской двери (иногда на центральной консоли). Позволяет вручную заблокировать или разблокировать все двери.
Брелок дистанционного управления (ДУ): Обычно в составе штатной сигнализации/иммобилайзера. Позволяет дистанционно постановить/снять автомобиль с охраны и одновременно запереть/отпереть замки.
Механические элементы запирания: Штанги и тяги, связывающие электропривод с замочным механизмом каждой двери.
Концевики дверей (дверные выключатели): Информируют систему о текущем положении двери (открыта/закрыта), что важно для корректной работы доводчика стекол/стеклоподъемников.

Ключевые особенности и примечания для УАЗ Патриот

Привод задней двери	На Патриоте задняя дверь также оснащена электроприводом ЦЗ, управляемым централизованно.
Стеклоподъемники	Работа передних электростеклоподъемников (если установлены заводом) часто жестко связана с ЦЗ: их кнопки управления блокируются при активации ЦЗ (противоугонная функция). Для работы стеклоподъемника обычно требуется включенное зажигание.
Доводчик стекол	Предусмотрен алгоритм автоматического доводки боковых стекол при закрытии дверей ключом снаружи (удержание поворота ключа в позиции "Закрыто") или при длительном нажатии на кнопку закрытия на брелоке ДУ.
Механика замков	Хотя привод электрический, большинство запорных механизмов дверей остаются преимущественно механическими. Электропривод лишь выполняет роль "дистанционной руки" для вращения личинки замка штатным ключом.
Предохранители	Система запитывается через специфические предохранители в монтажном блоке салона (номера F7 или F8 для самого ЦЗ, F15 питает приводы стеклоподъемников и доводчика). Выход из строя предохранителя - частая причина отказа системы.

Запасной вариант запирания: При разряде АКБ или выходе электроники из строя можно открыть/закрыть любую дверь механическим ключом через внешнюю личинку замка.

Цепь питания электростеклоподъемников

Цепь питания электростеклоподъемников УАЗ Патриот получает напряжение от аккумуляторной батареи через монтажный блок предохранителей. Основные силовые элементы защищены плавким предохранителем F2 (40А), установленным в подкапотном блоке. Управление осуществляется кнопочными переключателями, расположенными на водительской и пассажирской дверях, которые коммутируют цепь реле и подают питание на двигатели подъемников.

Полярность напряжения на электродвигателях изменяется переключателями для реализации подъема или опускания стекол. Цепь включает в себя дополнительные предохранители в блоке управления стеклоподъемниками (15А для правого и левого стекла), термопредохранители в каждом двигателе для защиты от перегрева, а также концевики ограничения хода, автоматически разрывающие питание при достижении стеклом крайних положений.

Ключевые компоненты системы

Силовой предохранитель F2 (40А) – общая защита цепи
Реле стеклоподъемников (К9) – включение системы при активации зажигания
Двухпозиционные переключатели – возвратно-нажимного типа для реверса двигателей
Двигатели постоянного тока – со встроенными плавкими термопредохранителями
Блок дополнительных предохранителей – F4 (левый) и F5 (правый) по 15А

Компонент	Номинал/Тип	Назначение
F2	40A	Защита силовой магистрали
Двигатели	DC + термопредохранитель	Привод стекол и защита от КЗ
F4,F5	15A	Индивидуальная защита стекол

Особенность цепи – раздельные питающие линии для левого и правого стекол после главного реле. При отключении зажигания система сохраняет работоспособность в течение 5 минут (функция "комфорт"), реализуемая модулем задержки. Неисправности чаще возникают из-за окисления контактов в дверных корпусах или износа щеток двигателей.

Приборная панель: подключение контрольных ламп и индикаторов

Контрольные лампы и индикаторы на приборной панели УАЗ Патриот подключаются к электронному блоку управления (ЭБУ) и датчикам через стандартизированные разъемы X1 и X2. Каждый элемент имеет выделенную цепь с предохранителем, где управляющий сигнал от датчика (низковольтный импульс или "масса") замыкает контур, активируя свечение лампы или LED-индикатора. Питание осуществляется через шину +12V при включении зажигания.

Особенность схемы – дублирование сигналов критичных индикаторов (давление масла, заряд АКБ) на CAN-шину. Это позволяет ЭБУ диагностировать неисправности даже при обрыве проводки. Все лампы используют общую «массу» (черные провода), подключенную к кузову через точку G203 за панелью приборов. Группировка цепей выполнена жгутами в термостойкой изоляции для защиты от перетирания в зоне рулевой колонки.

Ключевые индикаторы и параметры подключения

Индикатор	Цвет провода питания	Блок-разъем	Номинал предохранителя
CHECK ENGINE	Красный с желтым	X1 (pin 8)	F15 (10А)
Давление масла	Коричневый	X2 (pin 3)	F22 (7.5А)
Заряд АКБ	Синий с белым	X1 (pin 11)	F18 (15А)
ABS	Желтый с зеленым	X2 (pin 7)	F9 (10А)

Ориентиры при диагностике неисправностей:

Лампа не горит при включении зажигания – проверить цепь «массы», контакты в разъемах X1/X2, нить накала/диод.
Лампа горит постоянно – диагностировать датчик-источник сигнала (например, ДПДЗ для CHECK ENGINE) или КЗ в цепи.
Мигание индикаторов – ошибка связи CAN-шины (требуется сканирование ЭБУ).

Модернизированные версии (2015+) поддерживают функцию диагностической подсветки всех индикаторов при запуске двигателя для проверки исправности цепи. Цветовая маркировка проводов унифицирована согласно ГОСТ 23594-79, однако для точной идентификации рекомендуется использовать схемы производителя: на разъемах X1/X2 нанесена нумерация пинов.

Схема отопителя салона и вентилятора печки УАЗ Патриот

Электросхема системы отопления и вентиляции салона УАЗ Патриот включает ключевые элементы для обеспечения обогрева и воздухообмена. Основой является электродвигатель вентилятора отопителя (печки), управляемый водителем через переключатель скоростей. В цепь питания двигателя вентилятора последовательно включается добавочный резистор (сопротивление), который изменяет ток обмоток двигателя, реализуя три ступени скорости вращения.

Цепь защищена плавким предохранителем номиналом, как правило, 20А или 25А (уточняется по году выпуска и мануалу), расположенным в основном монтажном блоке предохранителей под капотом или в салоне. Сила тока через переключатель уменьшается использованием электромагнитного реле (обычно реле вентилятора отопителя), которое подключает основную силовую цепь двигателя к источнику питания (+12В) при замыкании цепи управления от переключателя. Реле также обычно находится в монтажном блоке.

Компоненты и управление:

Переключатель скоростей вентилятора: Расположен на панели управления печкой. Положения: OFF, I (мин), II (сред), III (макс).
Добавочный резистор: Установлен в корпусе печки под панелью приборов, снижает питающее напряжение двигателя на низких скоростях.
Электродвигатель вентилятора: Центробежного типа, непосредственно встроен в корпус отопителя.
Силовое реле: Коммутирует ток большой силы (до 20А+) к двигателю по сигналу от переключателя скоростей через добавочный резистор (на I и II) или напрямую (на III).

Принцип работы:. Положение переключателя определяет путь тока. На I скорости ток идет через всю спираль добавочного резистора, падение напряжения максимально - скорость вентилятора минимальна. На II скорости ток проходит через часть спирали резистора - средняя скорость. На III скорости цепь добавочного резистора шунтируется контактами реле и переключателя, двигатель получает полное напряжение батареи - максимальная скорость. Предохранитель защищает всю цепь отопления от перегрузок и КЗ.

Важно: Диагностику неисправностей (двигатель не включается, работает только на одной скорости) всегда начинают с проверки состояния и контакта соответствующего предохранителя и реле, затем тестируют переключатель скоростей, целостность добавочного резистора и самого электродвигателя с учетом значительной токовой нагрузки в цепи.

Подключение магнитолы, динамиков и антенны

Магнитола УАЗ Патриот подключается через ISO-разъёмы. Штатная проводка включает адаптер ISO (жгуты), где жёлтый провод отвечает за постоянный +12В (АКБ), красный – за +12В при зажигании (ACC), чёрный – масса. Для сохранения настроек подключите жёлтый и красный провода магнитолы к источнику постоянного напряжения, избегая подключения красного провода к прикуривателю. Навигационную антенну GPS/GLONASS соедините с синим/белым проводом (ANT REMOTE) для автоматического подъема.

Динамики подключаются с соблюдением полярности: передние (штатно в дверях) и задние (в стойках или потолке). Ориентировочная схема проводов динамиков:

Передний левый: белый (+), белый с чёрным (–)
Передний правый: серый (+), серый с чёрным (–)
Задний левый: зелёный (+), зелёный с чёрным (–)
Задний правый: фиолетовый (+), фиолетовый с чёрным (–)

Для активной антенны (штырь СССР-типа) используйте разъём Fakra или ISO антенный порт магнитолы. Убедитесь в заземлении основания антенны на кузов для устранения помех.

Важно:При установке нештатной магнитолы используйте переходник ISO, который сохранит заводскую проводку. Проверьте соответствие мощности усилителя (рекомендуется ≤ 4x50 Вт) и сопротивление динамиков (4 Ом). Заизолируйте все соединения термоусадкой для защиты от окисления.

Подготовка электросистемы УАЗ Патриот при установке допоборудования

Монтаж дополнительного энергопотребляющего оборудования на УАЗ Патриот требует особого подхода к подключению, чтобы избежать перегрузки штатных цепей, предотвратить сбои ЭБУ или возгорание проводки. Необходимо правильно рассчитать сечение проводов, установить защитные элементы и подключаться к бортовой сети только через реле и предохранители.

Прямое соединение мощных потребителей (лебедка) со стартерным аккумулятором и штатной проводкой не допускается. Для надежности и безопасности обязательно создаются независимые цепи питания с использованием силовых реле, управляемых маломощными сигналами от штатных органов управления или дополнительных кнопок.

Особенности подключения лебедки и ПТФ

Основные нюансы при установке ключевого внедорожного оборудования:

Лебедка электрическая:
- Питание осуществляется напрямую от клемм аккумулятора с помощью специального силового кабеля большого сечения (не менее 25-35 мм² для токов 400-600А).
- Обязательна установка разъединителя (масс-выключатель) в плюсовой цепи рядом с АКБ для аварийного отключения.
- В разрыв плюсового кабеля устанавливается силовое контакторное реле (соленоид) с номиналом тока, значительно превышающим ток работы лебедки.
- Управление реле (контактором) осуществляется через компактное реле из салона с помощью низкоамперного кабеля от кнопки управления.
- Требуется физическое усиление места крепления (передний бампер или силовая платформа).
Противотуманные фары (ПТФ):
- Подключение рекомендуется к отдельному реле. Использование штатной цепи габаритных огней или ближнего света недопустимо из-за риска перегрузки цепи и термоповреждений.
- Управление реле ПТФ осуществляется строго через выключатель в салоне.
- Обязательна установка предохранителя адекватного номинала как можно ближе к источнику питания (плюсовой колодке или АКБ).
- Провода должны быть надежно защищены гофрой и зафиксированы вне зон движения агрегатов и трения.
- Требуется правильная регулировка угла наклона фар согласно ПДД.
Общие требования безопасности:
- Все соединения должны быть механически надежными и защищены от коррозии (термоусадка, коробки).
- Кабели прокладываются без натяга, вдали от подвижных деталей и источников тепла.
- Рекомендуется тщательно оценить состояние АКБ и генератора перед подключением мощного допоборудования.

Диагностика типичных неисправностей по слабым участкам схемы

Контакты колодок ЭБУ, особенно в местах крепления к кузову и под рулевой колонкой, подвержены окислению из-за попадания влаги. Проблемы проявляются хаотичным отказом датчиков (лямбда-зонд, ДПКВ), нестабильными показаниями тахометра или внезапной остановкой двигателя. При диагностике проверяют целостность фишек и характерное изменение напряжения на пинах при встряхивании жгута.

Массовые точки на левом лонжероне и под панелью приборов часто покрываются коррозией, вызывая повышенное сопротивление. Симптомы включают тусклый свет фар, медленную работу стеклоподъемников либо ложные сигналы Check Engine. Визуальный осмотр на наличие ржавчины и тест падений напряжения между кузовом и минусовой клеммой АКБ помогают локализовать неисправность.

Ключевые узлы для контроля

Рекомендованы следующие участки для приоритетной проверки:

Проводка генератора: Подгар изоляции вблизи выпускного коллектора приводит к обрывам, вызывая зарядные скачки и мерцание света.
Цепи топливного насоса: Деградация разъема в бензобаке провоцирует падение давления при разгоне. Требуется замер сопротивления точках подключения.
Коммутация ПТФ: Перетирание кабелей в гофрах передних крыльев – причина перегорания предохранителей и отказа противотуманных фар.

Для диагностики используют таблицу параметров:

Участок цепи	Эталонное сопротивление (Ом)	Критичное падение напряжения (В)
Масса кузова-АКБ	<0.05	>0.2 под нагрузкой
Цепь ДМРВ	2-6 (сигнальный провод)	>0.5 при 2000 об/мин

Особое внимание уделяют реле стартера и топливной помпы – подгорание контактов имитирует неисправности смежных систем. Для верификации производят шунтирование цепи толстым проводом с последующей проверкой работы узлов.

Список источников

Следующие источники предоставляют ключевую информацию об устройстве и особенностях электросхемы автомобиля УАЗ Патриот. Они включают официальную документацию от производителя, справочные материалы для сервисного обслуживания и данные по компонентам.

Для всестороннего изучения целесообразно использовать как комплексные руководства, так и специализированные схемы и каталоги элементов.

Официальное Руководство по Ремонту и Эксплуатации (УАЗ Патриот). Конкретный год выпуска и комплектация автомобиля определяют нужное издание руководства. Содержит принципиальные электрические схемы, описание блоков и систем.
Буклеты и Листы Электрических Схем (ООО "УАЗ"). Отдельные документы, детализирующие схемы для различных модификаций и годов выпуска.
Каталоги Деталировки Электрических Схем УАЗ (Оригинальные запчасти УАЗ). Содержат спецификации, номенклатуру и расположение всех электронных компонентов (реле, предохранителей, датчиков, разъемов).
Альбомы Электрических Схем УАЗ Патриот (Сервисная документация, распространяемая дилерами и в сети). Комплексные сборники схем, объединяющие несколько систем.
Сервисные Бюллетени (Technical Service Bulletins - TSB) (ООО "УАЗ", Дилерские сервисы). Описывают известные проблемы электросхемы, обновления и изменения в конструкции.
Электронные Каталоги Запчастей (напр., Elecnet, TecDoc, Exist) (Поставщики автозапчастей). Предоставляют схемы расположения элементов, номера деталей и информацию о взаимозаменяемости.

Учтите, что совместимость и актуальность схем напрямую зависят от года выпуска, модели двигателя и комплектации конкретного УАЗ Патриот.
