Электроусилитель руля для ВАЗ-2107 - самостоятельная установка

Статья обновлена: 18.08.2025

ВАЗ-2107, легенда отечественного автопрома, не комплектовался заводским усилителем руля. Это создает дискомфорт при маневрировании на низких скоростях и парковке.

Установка электроусилителя руля (ЭУР) решает проблему, добавляя комфорт и легкость управления. Современные комплекты адаптированы под классические модели.

Рассмотрим ключевые аспекты монтажа ЭУР на ВАЗ-2107: выбор оборудования, подготовку, нюансы подключения и настройки системы.

Преимущества электроусилителя перед гидравликой на ВАЗ-2107

Электроусилитель руля (ЭУР) исключает гидравлические компоненты: насос, бачок, шланги и рабочую жидкость. Это снижает риски утечек, устраняет необходимость регулярного обслуживания системы и замены расходников. Конструктивная простота повышает общую надежность и уменьшает нагрузку на двигатель.

ЭУР потребляет энергию только при повороте руля, тогда как гидроусилитель постоянно отбирает мощность двигателя через привод насоса. Это обеспечивает экономию топлива до 0.5 л/100 км. Дополнительно электроника позволяет реализовать адаптивное усиление, меняющееся в зависимости от скорости автомобиля.

Ключевые отличия

• Эксплуатация: Отсутствие необходимости замены жидкости, прокачки системы и контроля уровня ГУР
• Надежность: Нет риска разрыва шлангов, износа насоса или потери герметичности
• Эффективность: КПД электроусилителя на 15-20% выше гидравлических аналогов
• Компактность: Модуль ЭУР интегрируется в рулевую колонку без магистралей

Параметр	ЭУР	ГУР
Влияние на расход топлива	Только при работе	Постоянное
Работа при заглушенном двигателе	Да	Нет
Вес системы	4.5-5.5 кг	7-8 кг

Электронный блок управления автоматически отключает усилитель при критических нагрузках, предотвращая перегрев. В мороз ЭУР не требует прогрева, сохраняя стабильную работу при температурах до -40°C, где гидравлика теряет эффективность из-за загустевания жидкости.

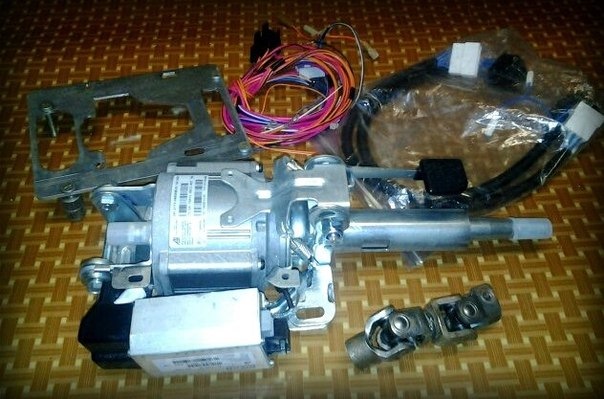

Основные компоненты системы ЭУР для ВАЗ "классика"

Электроусилитель руля на классические модели ВАЗ представляет собой комплекс взаимосвязанных элементов, заменяющий традиционный гидравлический механизм. Его ключевое отличие – использование электродвигателя вместо гидронасоса и жидкости, что упрощает конструкцию и повышает надежность.

Система интегрируется в рулевую колонку и работает на основе сигналов от датчиков, управляемых электронным блоком. Это обеспечивает переменное усилие в зависимости от скорости движения и угла поворота руля, адаптируя отклик под конкретные условия.

Состав системы ЭУР

• Электродвигатель – червячный редукторный мотор, установленный на рулевой вал. Создает дополнительное усилие при повороте руля.
• Электронный блок управления (ЭБУ) – обрабатывает данные с датчиков, регулирует мощность двигателя и диагностирует неисправности.
• Датчик крутящего момента – встроен в рулевую колонку, определяет прилагаемое водителем усилие и направление поворота.
• Датчик скорости – подключается к спидометру. Снижает поддержку на высоких скоростях для повышения устойчивости.
• Датчик угла поворота руля – фиксирует положение рулевого колеса для корректировки усилия.

Вспомогательные элементы

Элемент	Назначение
Разъемы и проводка	Обеспечивают соединение компонентов и подачу питания от бортовой сети (12В)
Механические муфты	Соединяют электродвигатель с рулевым валом, передают усилие
Предохранители и реле	Защищают цепь от перегрузок, управляют подачей тока на двигатель

Важно: Качественная установка требует точной калибровки датчиков и программной настройки ЭБУ для согласованной работы всех узлов. Нарушение этого этапа приводит к некорректному усилению или отказу системы.

Необходимые инструменты для самостоятельной установки ЭУР

Для монтажа электроусилителя руля на ВАЗ-2107 потребуется стандартный набор автомеханических инструментов и дополнительные компоненты для подключения электросистемы. Отсутствие нужного оборудования может привести к невозможности корректной установки или повреждению элементов рулевого управления.

Перед началом работ подготовьте защитные средства: диэлектрические перчатки и очки. Убедитесь в наличии всех позиций списка – подключение ЭУР требует точного соблюдения электрических параметров и моментов затяжки резьбовых соединений.

Инструменты и материалы

• Гаечные ключи: рожковые/накидные (8-19 мм), торцевые головки с воротком
• Набор крестовых и шлицевых отверток
• Динамометрический ключ (для затяжки элементов рулевой колонки)
• Пассатижи, кусачки, съемник стопорных колец
• Мультиметр для диагностики цепи
• Автомобильный домкрат с подставками (для доступа к рулевой рейке)
• Изолента, термоусадка и пластиковые хомуты
• Провода сечением 2.5 мм² (красный/черный – 3 метра)
• Предохранитель 80А с колодкой, реле управления

Особенности совместимости электроусилителя с ВАЗ-2107

Конструкция ВАЗ-2107 изначально не предусматривала электроусилитель руля (ЭУР), что создает фундаментальные сложности при интеграции. Главная проблема – отсутствие штатных посадочных мест и креплений для модуля ЭУР, требующее разработки индивидуальных кронштейнов и адаптеров. Несовпадение геометрии рулевой колонки классических Жигулей с современными ЭУР (от Kalina, Priora, Granta) вынуждает использовать переходные муфты и валы, что критично для безопасности.

Электрическая система автомобиля требует модернизации, так как штатный генератор (55-70А) не обеспечивает достаточной мощности для ЭУР (пиковая нагрузка до 50А). Обязательна установка реле и предохранителей в цепь питания, а также интеграция с датчиком скорости для корректного изменения усилия. Без этого ЭУР будет работать нестабильно или перегреваться, особенно на малых оборотах двигателя.

Ключевые аспекты совместимости

• Механические доработки:
  • Переделка рулевого вала (укорачивание/удлинение)
  • Установка карданного шарнира между ЭУР и рейкой
  • Изготовление усиленных кронштейнов крепления к кузову
• Электрические требования:
  • Замена генератора на 90-100А
  • Подключение к CAN-шине (через эмулятор при отсутствии)
  • Монтаж датчика скорости на КПП
• Ограничения по моделям ЭУР:

  Модель ЭУР	Сложность адаптации	Примечание
  Lada Kalina (1118)	Средняя	Требует доработки вала
  Lada Priora (2170)	Высокая	Несовместим с карбюраторными моделями
  Zhiguli Grant	Минимальная	Лучшая геометрическая совместимость

Как выбрать модель ЭУР для классических Жигулей

При подборе электроусилителя руля для ВАЗ-2107 критично учитывать совместимость с рулевой колонкой "классики". Шток ЭУР должен соответствовать штатным разъемам и крепежным точкам без масштабной переделки кузова. Ориентируйтесь на модели с моментом усилия 35-45 Н·м – этого достаточно для комфортного управления при сохранении "обратной связи".

Обязательно проверьте наличие в комплекте: блока управления, датчиков крутящего момента и скорости, проводки с разъемами под "семерку". Убедитесь, что выбранная модель поддерживает работу со штатным рулевым механизмом реечного типа без доработок. Избегайте универсальных китайских аналогов без адаптированной прошивки.

Рекомендуемые модели и их характеристики

Оптимальные варианты по соотношению надежности и простоты установки:

Модель	Источник	Мощность	Особенности монтажа
EUR-01	Lada Granta	400 Вт	Требует доработки кронштейна
EUR-03M	Lada Kalina 2	500 Вт	Прямая установка на рулевую колонку
EUR-P	Lada Priora	450 Вт	Нужна адаптация разъемов

Ключевые критерии выбора:

• Тип крепления – предпочтительны модели с нижним расположением на рулевой колонке
• Совместимость ЭБУ – блок должен корректно работать с датчиком скорости ВАЗ-2107
• Режимы работы – обязательна адаптивная регулировка усилия при наборе скорости
• Защита от перегрузок – наличие системы аварийного отключения при перегреве

Приоритет – оригинальные узлы от Lada с пробегом до 50 тыс. км или новые сертифицированные аналоги типа СС20 или EUR-K. Избегайте комплектов без защитной гофры на проводах и гидроусилителей, переделанных под электронику.

Проверка состояния рулевой рейки перед монтажом

Тщательно осмотрите корпус рейки на предмет трещин, сколов или следов механических повреждений. Убедитесь в отсутствии подтёков гидравлической жидкости на уплотнителях и штуцерах, свидетельствующих об износе сальников.

Проверьте люфт вала рулевой рейки, покачивая его в осевом направлении. Допустимый свободный ход не должен превышать 0,5 мм. Зажмите вал в тисках через мягкие прокладки и попытайтесь провернуть шестерню – сопротивление должно быть равномерным без заклиниваний.

Контрольные операции

• Оцените состояние зубьев шестерни: сколы, задиры или критический износ требуют замены узла
• Проверьте целостность пыльников и защитных чехлов – повреждённые элементы подлежат обязательной замене
• Убедитесь в правильности работы клапана регулировки давления, нажав на золотник

Параметр	Норма	Метод проверки
Осевой люфт вала	≤ 0.5 мм	Индикатор часового типа
Усилие проворачивания	Равномерное	Ручное вращение шестерни
Герметичность	Отсутствие капель	Визуальный осмотр под нагрузкой

При обнаружении любых дефектов, влияющих на герметичность или плавность хода, рейку необходимо отремонтировать или заменить. Установка повреждённого узла приведёт к ускоренному износу электроусилителя и нарушению управляемости.

Подготовительные работы в салоне автомобиля

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с электропроводкой. Убедитесь в отсутствии напряжения на клеммах рулевой колонки и прикуривателя перед началом демонтажных операций.

Снимите пластиковую декоративную накладку рулевой колонки, открутив крепежные саморезы крестовой отверткой. Демонтируйте нижнюю панель под рулем для доступа к пространству за приборным щитком, где будет размещаться блок управления ЭУР.

Основные этапы подготовки:

1. Демонтаж рулевого колеса:
   • Открутите гайку крепления руля
   • Снимите колесо при помощи съёмника
   • Извлеките контактную группу звукового сигнала
2. Подготовка монтажной зоны:
   • Определите место установки блока управления (рекомендуется за панелью приборов)
   • Очистите металлическую поверхность кузова от грязи и ржавчины
   • Просверлите отверстия под крепление блока при необходимости
3. Прокладка проводки:
   • Проложите жгут проводов от рулевой колонки к месту установки блока управления
   • Закрепите провода пластиковыми хомутами, избегая контакта с подвижными деталями
   • Организуйте вывод кабелей в подкапотное пространство через технологическое отверстие

Проверьте отсутствие перегибов и перетирания проводов на всех этапах монтажа. Обеспечьте свободный ход рулевого вала после установки датчика усилия.

Перед началом работ обязательно отсоедините отрицательную клемму аккумуляторной батареи для предотвращения случайного замыкания проводки. Подготовьте необходимый инструмент: торцовую головку на 24 мм, съёмник рулевого колеса (съемник руля), крестовую и плоскую отвёртки, а также защитные перчатки.

Убедитесь, что передние колёса установлены прямо, а рулевое колесо находится в центральном положении. Зафиксируйте его положение мелом или маркером, нанеся метки на ободе и рулевой колонке – это сохранит исходную ориентацию при обратной сборке.

Процесс демонтажа рулевого колеса

Снимите декоративный пластиковый кожух, расположенный в центральной части руля. Для этого аккуратно подденьте его плоской отвёрткой через технологические пазы по периметру. Под кожухом откроется доступ к центральной крепёжной гайке и контактам сигнала (если они установлены).

1. Отсоедините разъём проводов звукового сигнала (при наличии), нажав на фиксатор.
2. С помощью торцовой головки на 24 мм и воротка ослабьте центральную гайку крепления руля. Не выкручивайте гайку полностью – оставьте 3-4 витка резьбы.
3. Установите съёмник рулевого колеса, зацепив его крюки за основание руля с противоположных сторон. Равномерно затягивайте центральный болт съёмника, создавая давление на вал колонки.
4. После характерного щелчка или хлопка (свидетельствующего о срыве руля с шлицов) полностью выкрутите гайку и снимите её с вала.
5. Демонтируйте рулевое колесо, аккуратно стаскивая его с вала колонки. При затруднениях слегка покачивайте руль из стороны в сторону, не прилагая ударных усилий.

Сразу наденьте снятую гайку обратно на вал колонки (на несколько витков) – это предотвратит случайное падение вала вниз и потерю сцепления шестерён рейки. Осмотрите шлицевое соединение вала и внутреннюю часть руля на предмет повреждений или коррозии. При необходимости очистите контактные поверхности металлической щёткой.

Снятие пластиковой панели под рулевой колонкой

Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания при работе с проводкой. Подготовьте крестовую и плоскую отвёртки, а также пластиковый монтажный инструмент для аккуратного демонтажа без повреждения клипс.

Опустите рулевую колонку в самое нижнее положение, ослабив фиксатор регулировки. Снимите пластиковый кожух замка зажигания: подденьте его плоской отвёрткой через технологическое отверстие снизу, осторожно отжав фиксаторы.

Последовательность демонтажа

1. Выкрутите два винта крепления нижней части панели, расположенные под рулём
2. Отсоедините разъёмы:
   • Кнопки аварийной сигнализации
   • Подрулевых переключателей (при наличии)
   • Проводки звукового сигнала
3. Потяните панель на себя, освобождая верхние клипсы из пазов щитка приборов
4. Извлеките панель вниз под углом, избегая резких движений

Важные нюансы: При наличии люфта рулевой колонки временно зафиксируйте её струбциной. Не прикладывайте чрезмерное усилие к пластиковым креплениям – старые клипсы часто становятся хрупкими. Проверьте целостность посадочных мест перед установкой новой панели.

Тип крепежа	Количество	Расположение
Винты M4	2 шт	Нижний торец панели
Пластиковые клипсы	4 шт	Верхний край у щитка приборов

Отключение электросистемы автомобиля перед работами

Перед началом любых манипуляций с электроусилителем руля (ЭУР) на ВАЗ-2107 необходимо полностью обесточить бортовую сеть автомобиля. Это предотвратит короткие замыкания, сбои электронных блоков управления и случайные срабатывания подушек безопасности (если они установлены). Игнорирование этого этапа может привести к повреждению дорогостоящих компонентов ЭУР и других систем.

Отключите клеммы аккумуляторной батареи в строгой последовательности: сначала отрицательную (минусовую), затем положительную (плюсовую). Убедитесь, что отсоединенные клеммы не касаются корпуса автомобиля или друг друга. Проверьте отсутствие напряжения в цепи при помощи мультиметра на контактах разъёмов ЭУР перед их рассоединением.

Ключевые этапы безопасного обесточивания

Обязательно выполните следующие действия:

1. Заглушите двигатель и выньте ключ из замка зажигания.
2. Снимите клеммы с АКБ в правильном порядке:
   • «−» (черная/синяя клемма),
   • «+» (красная клемма).
3. Изолируйте отсоединенные клеммы АКБ резиновыми накладками или непроводящим материалом.
4. Выждите 10–15 минут для сброса остаточного заряда в конденсаторах ЭБУ.

При работе с разъёмами ЭУР избегайте применения грубой силы. Используйте фиксаторы и язычки замков для аккуратного отсоединения. Если контакты загрязнены, очистите их спецсредствами для электрокомпонентов после обратного подключения АКБ.

Риск при нарушении	Последствие
Неотключенный аккумулятор	Короткое замыкание, возгорание проводки
Неправильная последовательность снятия клемм	Повреждение генератора или ЭБУ
Отсутствие паузы после отключения АКБ	Случайный разряд конденсаторов на электронные компоненты

Извлечение штатного кардана рулевого вала

Отсоедините аккумуляторную клемму «–» для предотвращения случайного замыкания проводки. Поднимите капот и снимите декоративную накладку рулевой колонки, открутив крепежные саморезы крестовой отверткой. Обеспечьте свободный доступ к карданному соединению, убрав мешающие жгуты проводов в сторону.

Открутите гайки крепления рулевого вала к шестерне рейки накидным ключом на 13 мм. Ослабьте стяжной хомут, фиксирующий нижнюю часть кардана, используя плоскогубцы или отвертку. Подготовьте емкость для слива вытекающей рабочей жидкости гидроусилителя (если установлен ГУР).

Пошаговая последовательность демонтажа

1. Маркером обозначьте взаимное положение фланцев кардана и рулевой рейки
2. Сбросьте стопорные пластины и полностью выкрутите крепежные болты
3. Расшплинтуйте и выбейте пальцы крестового шарнира молотком через проставку
4. Сдвиньте кардан вверх по валу, освобождая шлицевое соединение
5. Извлеките узел через моторный отсек, контролируя положение рулевого колеса

Тип соединения	Инструмент	Момент затяжки (Нм)
Фланец рейки	Ключ на 13 мм	18–22
Крестовина	Молоток + бородок	Не требует
Стяжной хомут	Плоскогубцы	Затяжка «до упора»

Важно: запрещается проворачивать руль при снятом кардане – это вызывает сбой датчика угла поворота ЭУР. Фиксируйте рулевое колесо в нейтральном положении стяжками. При закисании шлицов обработайте соединение WD-40 перед демонтажем.

Проверьте люфт крестовин – продольное перемещение вала не должно превышать 0.8 мм. Установите заглушки на открытые патрубки гидросистемы для защиты от загрязнений. Сохраните демонтированные шплинты и стопорные кольца для возможной сборки штатной конструкции.

Крепление переходной муфты для соединения валов

Переходная муфта служит для надежного соединения вала рулевой колонки с валом электроусилителя руля (ЭУР). Она компенсирует возможные несоосности и передает крутящий момент без люфтов. Геометрия посадочных отверстий муфты должна точно соответствовать шлицам обоих валов – штатного рулевого вала ВАЗ-2107 и входного вала редуктора ЭУР.

Монтаж выполняется после фиксации ЭУР на штатных креплениях кузова. Вал усилителя и рулевой вал предварительно центрируются, после чего муфта надвигается на шлицы обоих валов до упора. Критически важно обеспечить параллельность осей и отсутствие перекосов, иначе возникнут вибрации и ускоренный износ.

Этапы фиксации муфты

1. Проверка совместимости: Убедитесь, что шлицы муфты и валов идентичны по шагу и количеству зубьев.
2. Обработка стыков: Обезжирьте посадочные поверхности валов и внутренние пазы муфты.
3. Соединение: Совместите шлицы и запрессуйте муфту ударами киянки через деревянную проставку до полного контакта с упорными кольцами валов.

Важно: После установки проверьте отсутствие осевого смещения муфты. Фиксация обеспечивается исключительно плотностью посадки – дополнительных стопорных элементов не требуется.

Монтаж универсальной крепежной платформы ЭУР

Крепежная платформа служит основой для фиксации блока электроусилителя руля. Ее универсальная конструкция адаптируется под моторный отсек ВАЗ-2107, обеспечивая жесткое крепление без модификации кузова. Предварительно проверьте комплектность платформы: базовая пластина, кронштейны, крепежные элементы (болты М8-М10, гайки, шайбы).

Очистите зону установки от грязи и обработайте металл антикором. Оптимальное расположение – левый лонжерон подкапотного пространства, рядом с рулевой колонкой. Убедитесь, что платформа не контактирует с подвижными элементами двигателя и не перекрывает доступ к сервисным узлам.

Последовательность установки

1. Примерка и разметка:
   • Приложите платформу к лонжерону, совместив с рулевым валом
   • Через монтажные отверстия маркером нанесите метки сверления
2. Сверление:
   • Снимите платформу, просверлите металл кузова сверлом Ø5-6 мм
   • Обработайте кромки отверстий грунтовкой против ржавчины
3. Крепление платформы:
   • Установите резиновые демпферы (в комплекте) между кузовом и платформой
   • Зафиксируйте конструкцию болтами через усиливающие шайбы, затяните моментом 18-22 Н·м

Контрольные параметры после монтажа:

Параметр	Значение
Зазор до рулевого вала	≥ 15 мм
Допустимый перекос платформы	≤ 2°
Люфт при нагрузке 50 кгс	Отсутствует

Установка электромотора на рулевую колонку

Монтаж электроусилителя начинается с демонтажа стандартного рулевого вала ВАЗ-2107. Требуется аккуратно снять рулевую колонку, отсоединив крепления под торпедой и разъём замка зажигания. Важно сохранить заводские шлицевые соединения, так как они будут использоваться для интеграции нового узла.

Подготовленный электромотор (например, от Priora или Kalina) устанавливается между разъединёнными секциями рулевого вала через специальную переходную муфту. Точное позиционирование мотора критично – он должен находиться строго соосно с колонкой без перекосов, иначе возникнут вибрации и ускоренный износ. Корпус ЭУР фиксируется на кронштейне, который предварительно приваривается к кузову в районе педального узла.

Электрическая часть и калибровка

Питание подводится отдельным кабелем сечением не менее 6 мм² через реле и предохранитель 80А напрямую от аккумулятора. Датчик крутящего момента интегрируется в разрыв рулевого вала, а управляющий блок крепится в подкапотном пространстве. После подключения проводки к блоку управления (включая CAN-шину, если используется штатный блок от донора) выполняется программная настройка усилителя с помощью диагностического оборудования.

Ключевые этапы подключения:

• Датчик момента: монтируется между мотором и рулевым колесом, требует ювелирной центровки
• Блок управления: соединяется с датчиком, электромотором и бортовой сетью
• Питание: силовая цепь (+12В) с обязательным предохранителем у АКБ

Параметры соединений:

Элемент	Тип крепления	Момент затяжки (Нм)
Муфта вала	Болт М8	22-25
Кронштейн ЭУР	Сварка + болты М10	45-50
Разъёмы питания	Клеммы 6.3 мм	-

После сборки обязательна проверка работы усилителя на всех режимах: плавность хода при парковке, отсутствие "закусываний" на высоких скоростях и корректность возврата руля в нейтраль. Любые посторонние шумы или неравномерное усилие свидетельствуют о необходимости перепроверки центровки валов.

Особенности центрирования электроусилителя

Центрирование ЭУР перед установкой на ВАЗ-2107 – критически важная процедура, определяющая корректность работы системы. Неправильное центрирование приводит к постоянному самопроизвольному вращению руля при движении по прямой, ошибкам блока управления и повышенной нагрузке на электродвигатель.

Процедура выполняется при снятом приводном ремне усилителя и отсоединенном разъеме питания. Руль необходимо вращать плавно от упора до упора, считая полные обороты, после чего вернуть строго на половину полученного значения – это положение соответствует механическому центру рейки.

Ключевые этапы центровки

Последовательность действий при центрировании:

1. Фиксация руля: Установить колеса строго прямо, зафиксировать руль водителя съемным фиксатором или струбциной.
2. Позиционирование вала ЭУР: Снять декоративный кожух рулевой колонки, совместить метку на валу усилителя с отверстием в корпусе (маркер обычно нанесен желтой краской).
3. Проверка зацепления: Убедиться, что червячная передача не имеет перекоса, а муфта соединения с рулевым валом зафиксирована без люфта.

Важно: После монтажа необходимо провести калибровку ЭУР через диагностическое оборудование (например, адаптер ELM327 с ПО OpenDiag). Программа автоматически определяет среднее положение руля и записывает параметры в блок управления.

Типовая ошибка	Признак	Решение
Смещение меток на 1 зуб	Руль не возвращается в ноль после поворота	Повторное центрирование с контролем совпадения рисок
Отсутствие калибровки	Горит индикатор "EPS" на панели	Аппаратная инициализация через диагностический разъем

Фиксация блока ЭУР стяжными хомутами

Надежное крепление блока ЭУР стяжными хомутами предотвращает его смещение при вибрациях и гарантирует стабильность работы системы. Для установки используются металлические хомуты с червячным механизмом, обеспечивающие равномерное прижатие корпуса модуля к кузовным элементам.

Оптимальным местом крепления считается площадка за педальным узлом в районе моторного щита – там блок защищен от влаги и механических повреждений. Перед затяжкой хомутов необходимо убедиться в отсутствии перегибов жгута проводов и шлангов гидравлики, а сам модуль должен плотно прилегать к поверхности без перекосов.

Порядок монтажа

1. Разместите блок ЭУР на выбранной плоскости, временно зафиксировав рукой
2. Проденьте хомут через штатные монтажные проушины блока
3. Обогните хомут вокруг кузовной детали, соединив замок
4. Равномерно затягивайте червячный механизм до плотного прилегания
5. Проверьте отсутствие люфта, попытавшись сдвинуть блок рукой

Критические требования:

• Используйте только металлические хомуты шириной от 8 мм
• Запас свободного хода хомута после затяжки – не более 15 мм
• Минимальное расстояние от вращающихся деталей двигателя – 50 мм

Монтаж управляющего блока компьютера ЭУР

Определите место установки блока управления – обычно это пространство за приборной панелью или в районе центральной консоли. Убедитесь, что выбранное место защищено от прямого воздействия влаги, вибрации и источников тепла (радиатор отопления, элементы двигателя). Поверхность должна быть ровной, обеспечивать надежное крепление и доступ для подключения разъемов.

Закрепите блок на кузове автомобиля с помощью идущих в комплекте кронштейнов или штатных отверстий. Используйте винты с резиновыми демпферами для снижения вибрационной нагрузки. Обеспечьте зазор не менее 3 см от соседних элементов для циркуляции воздуха и предотвращения перегрева электронных компонентов.

Подключение электрических разъемов

Соедините основной жгут блока управления с соответствующими разъемами ЭУР в следующем порядке:

1. Разъем датчика крутящего момента на рулевой колонке
2. Силовой кабель к клемме +12В аккумулятора (через предохранитель 80А)
3. Разъем электродвигателя усилителя
4. Колодку диагностики (OBD-II совместимый интерфейс)

Проверьте правильность соединений по схеме из инструкции. Обязательно зафиксируйте все разъемы стопорными скобами для предотвращения самоотключения во время движения.

Цвет провода	Назначение	Сечение (мм²)
Красный	Питание +12В	6.0
Черный	Масса	6.0
Синий/желтый	CAN-шина	0.75

Проложите жгуты параллельно штатной проводке, избегая натяжения и контакта с подвижными элементами рулевого механизма. Фиксируйте кабели пластиковыми хомутами через каждые 15-20 см, используя существующие технологические отверстия кузова.

Выбор места расположения блок управления

Ключевыми критериями выбора точки монтажа ЭБУ являются защита от внешних воздействий, минимальная длина проводки к датчикам/электродвигателю и удобство обслуживания. Блок крайне чувствителен к влаге, температурным перепадам и вибрациям, что требует исключения зон под капотом или вблизи двигателя. Обязательно учитывается свободное пространство для установки кронштейна и естественной вентиляции корпуса.

Наиболее рациональными для ВАЗ-2107 признаются зоны в салоне: под панелью приборов со стороны водителя или в районе педального узла. Эти участки обеспечивают сухость, стабильный температурный режим, защиту от прямого попадания воды и минимальное расстояние до рулевой колонки. Дополнительно исключается контакт с подвижными элементами рулевого механизма и нагретыми поверхностями.

Сравнение вариантов установки

Расположение	Преимущества	Недостатки
Под панелью приборов	Короткие трассы проводов к датчику момента Легкий доступ для диагностики Защита от дорожной грязи	Требует демонтажа панели Ограниченное пространство
Возле педального узла	Удобное крепление к кузову Изоляция от вибраций двигателя Отсутствие риска затопления	Необходимость защиты от механических воздействий ног Сложность обслуживания без снятия обшивки

При финальном выборе обязательно проверьте:

1. Отсутствие помех работе педалей газа/тормоза
2. Возможность прокладки жгута проводов без натяга
3. Достаточный зазор (≥5 см) от отопителя и металлических кромок
4. Надежность крепления кронштейна к силовым элементам кузова

Крепление управляющей электроники саморезами

Электронный блок управления (ЭБУ) требует жесткой фиксации для предотвращения смещений и вибраций. Комплект поставки усилителя обычно включает специальные саморезы с потайной головкой и пластиковые втулки для изоляции.

Выбор места установки критичен: поверхность должна быть ровной, удаленной от нагревающихся элементов и защищенной от прямого попадания воды. На ВАЗ-2107 оптимальными зонами считаются площадка под приборной панелью или кронштейн рулевой колонки.

Технология монтажа

1. Снимите защитную крышку ЭБУ, приложите корпус к выбранной поверхности, отметьте точки крепежа маркером
2. Просверлите отверстия диаметром 4 мм (на 1 мм меньше толщины самореза)
3. Установите пластиковые демпферные втулки в отверстия для виброизоляции
4. Зафиксируйте блок саморезами 4.2×16 мм через монтажные проушины, контролируя усилие затяжки

Параметр	Значение
Тип крепежа	Саморезы с пресс-шайбой
Диаметр резьбы	4.2 мм
Длина	16-20 мм
Количество точек крепления	4

Важные требования:

• Обязательное использование диэлектрических прокладок между корпусом ЭБУ и кузовом
• Зазор от ближайших металлических элементов – не менее 15 мм
• Запрет на установку в зонах с температурой выше +80°С

После фиксации проверьте отсутствие перегибов проводки и свободный доступ к разъемам. Вибрационная устойчивость достигается только при полном прилегании корпуса к поверхности по всей плоскости.

Прокладка основной силовой проводки в салоне

Основной силовой кабель от аккумулятора к блоку управления ЭУР прокладывается через технологическое отверстие в моторном щите со стороны водителя. Для защиты от перетирания обязательна установка резиновой гофры в месте прохода через металл. Трасса проходит под приборной панелью вдоль порога салона, фиксируется пластиковыми хомутами к штатной проводке или элементам кузова.

Сечение провода должно составлять не менее 16 мм² для обеспечения рабочего тока усилителя (80-100 А). Обязательно установите предохранитель номиналом 100 А в разрыв кабеля на расстоянии 20-40 см от плюсовой клеммы АКБ. Используйте только медные многожильные провода в термостойкой изоляции, исключая контакт с подвижными элементами педального узла.

Ключевые этапы подключения питания

При монтаже силовой линии соблюдайте последовательность:

1. Отсоедините минусовую клемму аккумулятора перед началом работ
2. Закрепите предохранитель в моторном отсеке на штатном кронштейне
3. Проденьте кабель через уплотнительную втулку в моторном щите
4. Проложите провод под обшивкой пола, избегая зоны крепления сидений
5. Выведите кабель в зону установки блока управления ЭУР (под торпедо)

Критические требования к соединениям:

• Клеммы обжимаются медными наконечниками с последующей пропайкой
• Места соединений изолируются термоусадкой с клеевым слоем
• Дублирующая фиксация кабеля в моторном отсеке металлическими скобами

Параметр	Значение
Минимальное сечение провода	16 мм²
Номинал предохранителя	100 А
Допустимый люфт крепления	Не более 15 см между хомутами
Запрещенные зоны прокладки	Рядом с выпускным коллектором, педалями, рулевым валом

Подключение питания ЭУР к аккумулятору автомобиля

Подключение силовых кабелей ЭУР напрямую к клеммам аккумулятора является обязательным условием для стабильной работы усилителя. Используйте медные провода сечением не менее 6 мм² с качественной изоляцией, рассчитанные на ток до 50А. Длина проводов должна обеспечивать удобный монтаж без натяжения.

Строго соблюдайте полярность при подключении: провод питания (обычно красный) крепится к положительной клемме АКБ, массовый провод (чёрный/синий) – к отрицательной. Обязательно установите предохранитель номиналом 40-60А на плюсовой провод в пределах 30 см от аккумулятора для защиты системы от короткого замыкания.

Порядок подключения

1. Отсоедините минусовую клемму аккумулятора
2. Зафиксируйте предохранитель в держателе на плюсовом проводе
3. Присоедините силовой кабель ЭУР к "+" АКБ через клемму с болтовым креплением
4. Подключите массовый провод к "-" аккумулятора
5. Проверьте надёжность контактов и отсутствие перегибов проводов

Критические требования:

• Изолируйте все соединения термоусадочной трубкой
• Не допускайте контакта проводов с подвижными деталями рулевого механизма
• Проверьте отсутствие замыкания на корпус перед подачей питания

Параметр	Требование
Сечение провода	≥ 6 мм²
Номинал предохранителя	40-60A
Диапазон напряжения	12.5-15V

Важно: Первый запуск выполняется после полной проверки всех соединений и калибровки датчика момента. При появлении искрения или нагрева проводов немедленно отключите питание.

Установка предохранителей в силовую цепь питания

Подключение защиты силовой цепи начинается с врезки предохранителя в разрыв плюсового провода, идущего от аккумулятора к блоку управления ЭУР. Используйте медный провод сечением не менее 6 мм² с термостойкой изоляцией, размещая его вдали от подвижных деталей и источников тепла. Обязательно устанавливайте колодку предохранителя в пределах 40 см от АКБ – это критично для предотвращения возгорания при коротком замыкании.

Для электроусилителя руля ВАЗ-2107 применяйте два типа предохранителей: основной на 80А для силовой линии и дополнительный на 7.5А для цепи управления. Используйте только ножевые предохранители (типа ANL или MIDI) в герметичных держателях. Категорически запрещено применение "жучков" или самодельных вставок – это приведет к отказу усилителя или возгоранию электропроводки.

Порядок подключения

1. Отсоедините минусовую клемму АКБ
2. Закрепите держатель предохранителя на массовой точке кузова
3. Соедините проводом АКБ+ → Вход держателя
4. Подключите выход держателя к контакту "B+" блока управления ЭУР
5. Установите предохранитель 80А в колодку
6. Второй предохранитель 7.5А вмонтируйте в штатный блок, подключив к нему цепь зажигания

Тип цепи	Номинал	Точка установки
Силовая (мотор ЭУР)	80A	Возле АКБ
Управляющая (контроллер)	7.5A	Штатный блок предохранителей

После монтажа проверьте мультиметром отсутствие короткого замыкания на массу перед подачей напряжения. При первом включении контроллер ЭУР должен инициализироваться без ошибок – мигание красного индикатора на блоке управления дольше 2 секунд указывает на проблемы с питанием. Убедитесь в надежности всех соединений: вибрация может ослабить контакты в дорожных условиях.

Монтаж датчика крутящего момента на рулевой колонке

Датчик крутящего момента устанавливается между рулевым валом и карданным шарниром колонки. Предварительно снимите пластиковый кожух колонки, отсоедините провода от замка зажигания и демонтируйте рулевую муфту, ослабив стяжные болты крепления к валам.

Обеспечьте точную центровку посадочных шлицов: нанесите метки совмещения на торцах валов и корпусе датчика перед установкой. Запрещено прикладывать ударные нагрузки к корпусу датчика при запрессовке – используйте монтажную втулку для равномерного распределения усилия.

Последовательность подключения

1. Наденьте вал датчика на шлицы рулевой колонки, совмещая метки
2. Затяните крепежные болты муфты моментом 19-22 Н·м
3. Соедините ответную часть муфты с рулевым механизмом
4. Проложите жгут проводов датчика вдоль колонки, зафиксировав стяжками

Параметр	Значение
Момент затяжки муфты	19-22 Н·м
Зазор до ближайших элементов	≥15 мм
Допустимое биение вала	≤0.5 мм

При подключении разъёма убедитесь в отсутствии перекоса контактов – фиксатор должен защелкнуться с характерным щелчком. Обязательно проверьте свободный ход руля до включения ЭУР: вращение вала с датчиком при незаведенном двигателе не должно вызывать сопротивления.

Подключение диагностического разъема системы ЭУР

Диагностический разъем OBD-II (16-pin) обязателен для считывания ошибок ЭУР, калибровки параметров и мониторинга работы системы в реальном времени. Его отсутствие исключает профессиональное обслуживание усилителя и затрудняет поиск неисправностей.

Разъем монтируется в зоне доступности водителя: под панелью приборов, рядом с блоком предохранителей или на тоннеле. Подключение выполняется к блоку управления ЭУР через 4 основных провода, соблюдая распиновку и полярность.

Распиновка и подключение контактов

Контакт разъема	Назначение	Цвет провода*	Точка подключения
4	Кузовная масса (GND)	Черный	Болт на кузове
5	Сигнальная земля (SGND)	Черно-белый	Клемма ECU ЭУР
7	Диагностическая линия K-Line	Желтый	Диагностический выход ECU
16	Постоянный +12В	Красный	Через предохранитель 10А к АКБ

* Цвета могут отличаться в зависимости от модели ЭУР. Все соединения изолируются термоусадкой.

Критические требования:

• Сечение проводов – не менее 0.75 мм²
• Длина K-Line – до 1.5 метров (без скруток)
• Предохранитель +12В устанавливается в 10 см от АКБ

После монтажа проверьте цепь мультиметром:

Сопротивление между контактами 4-5 – 0 Ом,

Напряжение на контакте 16 – 12В при выключенном зажигании.

Ошибки стираются через ПО типа ELM327 или дилерский сканер.

Калибровка датчика угла поворота руля

Калибровка датчика угла поворота руля (ДУПР) – обязательный этап после установки ЭУР на ВАЗ-2107. Эта процедура позволяет электронному блоку управления (ЭБУ) усилителя точно определить центральное (нейтральное) положение руля и корректно интерпретировать сигналы о направлении и скорости его вращения.

Без корректной калибровки ЭУР будет работать неправильно или откажется функционировать вовсе. Возможны такие проблемы, как самопроизвольный поворот руля в движении, неравномерное усилие влево/вправо, отсутствие усилия на малых скоростях или активация аварийного режима.

Порядок выполнения калибровки

Процедура калибровки требует точности и выполняется в строгой последовательности:

1. Подготовка автомобиля: Установите ВАЗ-2107 на ровную поверхность. Колёса должны быть выставлены строго прямо (прямолинейное движение). Руль должен находиться в нейтральном (центральном) положении без малейшего отклонения.
2. Подключение оборудования: С помощью диагностического сканера, совместимого с установленным блоком ЭУР (часто требуются спец. сканеры или ПО для конкретных моделей ЭУР, например, от Гранты, Калины, Priora), подключитесь к диагностическому разъёму ЭБУ усилителя.
3. Активация режима калибровки: В меню диагностического сканера найдите раздел, отвечающий за электроусилитель руля (ЭУР, EPS). Выберите пункт "Калибровка датчика угла поворота руля" или аналогичный.
4. Выполнение процедуры: Чётко следуйте инструкциям на экране сканера. Обычно процесс включает:
   • Подтверждение текущего положения руля как "нулевого" (центрального).
   • Поворот руля до упора в левую сторону (без чрезмерных усилий).
   • Фиксация этого положения сканером.
   • Поворот руля до упора в правую сторону.
   • Фиксация этого положения сканером.
   • Возврат руля в строго центральное положение и финальное подтверждение калибровки.
5. Проверка и завершение: После завершения процедуры сканер должен выдать сообщение "Калибровка успешна" или аналогичное. Обязательно выполните тестовую поездку на малой скорости, проверяя равномерность усилия в обе стороны и возврат руля в нейтраль.

Критически важные моменты:

• Точность установки нейтрали: Малейшая ошибка в выставлении прямолинейного положения колёс и руля перед калибровкой приведёт к некорректной работе ЭУР.
• Совместимость сканера: Используйте только сканер или ПО, гарантированно работающее с вашей моделью ЭБУ ЭУР. Универсальные сканеры могут не поддерживать эту функцию.
• Механическая исправность: Калибровка не устранит проблемы, вызванные неправильной установкой самого датчика, люфтами в рулевом механизме или тягах, неисправностью ЭБУ или мотора усилителя.
• Повторная калибровка: Если после процедуры проблемы сохраняются, убедитесь в правильности установки ДУПР (соосность с валом, зазор) и отсутствии повреждений проводки. Повторите калибровку. При неудаче - ищите аппаратную неисправность.

Успешная калибровка ДУПР обеспечивает синхронность работы рулевого управления водителя и электроусилителя, гарантируя предсказуемое поведение автомобиля и безопасность управления.

Прокладка кабеля датчика скорости автомобиля

Кабель датчика скорости необходимо подключить к разъёму ЭУР согласно схеме, идущей в комплекте усилителя. Обязательно соблюдайте цветовую маркировку проводов и проверьте надёжность фиксации коннекторов перед окончательной сборкой.

Трассировку кабеля выполняйте от коробки передач через моторный щит в салон. Проденьте провод через технологическое отверстие в перегородке двигательного отсека, используя резиновый уплотнитель для защиты от перетирания.

Ключевые этапы прокладки

• Проложите кабель параллельно штатной проводке
• Фиксируйте провод пластиковыми хомутами с шагом 15-20 см
• Избегайте контакта с подвижными элементами рулевого механизма
• Не допускайте натяжения – оставьте запас 5-7 см у разъёмов

Зона риска	Меры защиты
Выхлопная система	Термостойкая гофра
Ремень ГРМ	Жёсткие кронштейны
Педали	Пластиковые каналы

После монтажа проверьте отсутствие перегибов провода радиусом менее 50 мм. При тестировании системы убедитесь, что показания скорости на приборной панели соответствуют сигналу, поступающему на блок ЭУР.

Подключение к спидометру приборной панели

Для корректной работы электроусилителя руля (ЭУР) на ВАЗ-2107 необходим сигнал скорости, снимаемый с датчика спидометра. Механический спидометр классических моделей не передает электронный сигнал, что требует установки дополнительного оборудования.

Основная задача – преобразовать механическое вращение троса в импульсный сигнал для блока управления ЭУР. Используйте датчик скорости от современных ВАЗ (2110, 2170, 2190) с совместимым посадочным местом и импульсным выходом.

Порядок подключения

1. Демонтируйте штатный трос спидометра с КПП и приборной панели
2. Установите электро-механический датчик скорости:
   • Механический вход – к приводу КПП
   • Шток привода – к тросу спидометра на панели
3. Подключите проводку датчика:

   Провод датчика	Назначение
   Красный	+12V (зажигание, через предохранитель 10А)
   Черный	Масса (кузов)
   Синий/желтый	Сигнальный (к блоку ЭУР)

4. Проложите сигнальный провод через моторный щит к блоку управления ЭУР
5. Соедините сигнальный провод с разъемом "SPD" или "Speed" на блоке ЭУР

Критические моменты:

• Обязательно герметизируйте место соединения датчика с КПП во избежание течи масла
• Убедитесь в отсутствии перегибов троса спидометра после установки
• Проверьте сохранение работоспособности штатного спидометра

После подключения выполните тестовую поездку для проверки реакции ЭУР на изменение скорости. На скоростях до 20 км/ч усилие должно быть максимальным, выше 60 км/ч – заметно снижаться. Отсутствие изменения усилия свидетельствует о неверном подключении или неисправности датчика скорости.

Соединение электроусилителя с бортовым компьютером

Для корректной работы ЭУР на ВАЗ-2107 требуется интеграция с бортовыми системами управления. Основная задача – передача блоку управления ЭУР критических данных: скорости автомобиля и оборотов двигателя. Эти параметры напрямую влияют на алгоритм работы усилителя, регулируя уровень создаваемого усилия в зависимости от режима движения.

Подключение реализуется через штатные датчики и разъемы автомобиля. Питание ЭУР (силовой плюс и масса) запитывается напрямую от аккумулятора с обязательной установкой предохранителя соответствующего номинала (обычно 60-80А). Управляющие сигналы (зажигание, данные) подключаются к соответствующим цепям бортовой сети.

Ключевые подключения сигнальных цепей

Обязательные сигналы для блока ЭУР:

• Скорость автомобиля (VSS): Сигнал берется с выхода штатного датчика скорости (расположен на КПП). Используется провод, идущий к спидометру (часто зеленого цвета).
• Обороты двигателя (RPM): Сигнал снимается с вывода катушки зажигания (контакт "К" на бобине) или соответствующего вывода контроллера ЭСУД (для инжекторных модификаций).
• Сигнал зажигания (IGN): Подключается к цепи, где появляется +12В при включении зажигания (например, к замку зажигания или соответствующему реле).

Алгоритм подключения:

1. Найдите штатные разъемы датчиков скорости и катушки зажигания (или контроллера ЭСУД).
2. Аккуратно врежьтесь в требуемые сигнальные провода (VSS, RPM) или используйте специальные переходники/разветвители для сохранения штатной изоляции.
3. Подключите сигнальные провода от блока управления ЭУР к найденным точкам согласно инструкции к конкретному комплекту ЭУР.
4. Провод IGN подключите к выбранной цепи +12V при включенном зажигании.
5. Обеспечьте надежное соединение и защиту всех мест подключения термоусадкой или изолентой.

Сигнал (ЭУР)	Источник (ВАЗ-2107)	Цвет провода (пример)
Скорость (VSS)	Датчик скорости (КПП) → Спидометр	Зеленый
Обороты (RPM)	Вывод "К" катушки зажигания / Контроллер ЭСУД	Коричневый (бобина)
Зажигание (IGN)	Цепь +12V при включенном зажигании	Разные (зависит от точки)

Важно: После подключения обязательна калибровка блока управления ЭУР с помощью специализированного ПО и диагностического оборудования для установки корректных параметров усиления на разных скоростях и оборотах. Неправильная калибровка или ошибки в подключении приведут к некорректной работе усилителя или его отказу.

Проверка правильности подключения всех разъемов

Последовательно осмотрите каждый разъем электроусилителя руля, убедившись в полной посадке колодок до характерного щелчка фиксаторов. Особое внимание уделите основному жгуту, идущему к блоку управления ЭУР, и соединению с датчиком крутящего момента на рулевой колонке. Проверьте отсутствие перегибов проводов и механических напряжений в местах ввода в разъемы.

Визуально проконтролируйте совпадение цветовых маркеров на разъемах и ответных частях согласно схеме подключения конкретной модели ЭУР. Убедитесь, что не перепутаны местами разъемы питания (12В от АКБ) и подключения к датчику скорости – их несовпадение вызовет немедленный отказ системы или ошибки самодиагностики.

Критические точки контроля

• Силовое питание: Красный провод (+12В) должен идти напрямую к аккумулятору через предохранитель 50А
• Масса: Черный провод надежно зафиксирован на кузове в зоне установки блока ЭУР
• CAN-шина: Оранжевые провода в разъемах подключены строго по схеме (при наличии)
• Датчик скорости: Сигнальный провод соединен с соответствующим контактом спидометра

Разъем	Проверяемый параметр	Инструмент контроля
Колодка блока управления	Напряжение на клеммах питания при включенном зажигании	Мультиметр
Датчик крутящего момента	Целостность экранирующей оплетки	Визуальный осмотр
Мотор усилителя	Отсутствие окислов на силовых контактах	Контактная паста + щетка

После визуальной проверки включите зажигание без запуска двигателя – индикатор ЭУР на приборной панели должен погаснуть через 2-3 секунды после включения. Если лампа продолжает гореть или мигать, выполните диагностику кодов ошибок через диагностический разъем. При отсутствии питания проверьте цепь предохранителя F10 (50А) и реле управления.

Настройка чувствительности ЭУР через сервисный разъем

Для калибровки параметров усилителя потребуется диагностический адаптер K-Line с поддержкой протокола ВАЗ (например, K-Line USB или Bluetooth-сканер) и специализированное ПО (OpenDiag, VAZ-ELIT). Подключение осуществляется к сервисному разъёму ЭУР, расположенному под рулевой колонкой или в моторном отсеке – точное местоположение указано в инструкции к конкретному комплекту.

После физического соединения и запуска программы необходимо перевести ЭУР в режим обучения: включить зажигание при выжатом тормозе и повёрнутом до упора руле влево. В ПО выбирается раздел "ЭУР" → "Калибровка" → "Настройка чувствительности". Доступные для регулировки параметры:

Основные параметры чувствительности

• Скорость реакции на угол поворота – влияет на резкость усиления при начале вращения руля (значения: 1-5, где 5 – максимальная отзывчивость)
• Зависимость от скорости – регулирует снижение усилия на высоких скоростях (диапазон: 0-100%, где 0% – отключение зависимости)
• Усилие на парковке – коррекция мощности ассистента при маневрировании на малой скорости (шаг настройки: ±10% от базового значения)

Процедура внесения изменений:

1. Ввести требуемые числовые значения в поля ПО
2. Активировать кнопку "Применить настройки"
3. Выполнить тестовый проезд для оценки изменений
4. Повторить корректировку при необходимости

Типичная проблема	Рекомендуемая коррекция
Чрезмерно "лёгкий" руль на трассе	Увеличить зависимость от скорости (+20-30%)
Запаздывание реакции при перестроении	Повысить скорость реакции (уровень 4-5)
Тугой руль при парковке	Добавить 15-20% к усилению на малой скорости

Важно! Сохраните заводские настройки перед внесением правок (функция "Сохранить конфигурацию"). Критическое снижение усилия (более 40% от номинала) может привести к перегреву электромотора. После калибровки выполните автоматическую адаптацию нулевого положения руля через меню ПО.

Программирование режимов работы усилителя

Программирование электроусилителя руля (ЭУР) на ВАЗ-2107 осуществляется через диагностический разъем OBD-II с использованием специализированного ПО и адаптера. Контроллер ЭУР позволяет гибко настраивать характеристики усиления в зависимости от скорости движения и условий эксплуатации. Доступ к параметрам требует совместимого оборудования и понимания структуры данных контроллера.

Ключевые настраиваемые параметры включают кривую усиления на разных скоростях, пороги срабатывания ассистента, коррекцию чувствительности датчика крутящего момента и калибровку нулевой точки рулевой колонки. Изменение этих значений напрямую влияет на усилие, необходимое для поворота руля, обратную связь и стабильность удержания курса. Неправильная настройка может привести к некорректной работе системы.

Порядок настройки параметров

1. Подключение диагностического сканера к OBD-II разъему автомобиля
2. Идентификация блока управления ЭУР в программном обеспечении
3. Считывание текущей конфигурации и создание резервной копии
4. Корректировка параметров в соответствующих разделах ПО
5. Тестовый заезд для проверки изменений
6. Финализация настроек и запись в EEPROM контроллера

Параметр	Влияние на управление	Типовые значения
Gain_LowSpeed	Определяет усилие при парковке (0-20 км/ч)	80-100% от максимума
Gain_HighSpeed	Задает жесткость руля на трассе (80+ км/ч)	30-50% от максимума
Torque_Sensitivity	Реакция на скорость поворота руля	Средние значения (2.5-3.5 Nm/deg)
DeadZone_Compensation	Компенсация люфта рулевой рейки	0.5-1.5° в зависимости от износа

Критические аспекты программирования: При изменении параметров обязательна поэтапная проверка на стоящем и движущемся автомобиле. Запрещается устанавливать нулевое значение усиления на высоких скоростях. Коррекцию DeadZone выполняют только после механической регулировки рулевого механизма. Сброс ошибок ЭУР через ПО обязателен после внесения изменений.

Рекомендации: Для повседневной эксплуатации оптимальна S-образная кривая усиления с плавным переходом между режимами. Спортивная настройка требует увеличения Gain_HighSpeed до 60-70%, но снижает комфорт при парковке. При появлении ошибки C1516 (датчик крутящего момента) необходима перекалибровка нулевого положения.

Первичное тестирование системы при включенном зажигании

Перед запуском двигателя выполните визуальную проверку компонентов ЭУР. Убедитесь в отсутствии видимых повреждений проводки, надёжности крепления блока управления и механической части усилителя. Проверьте соединения разъёмов на контроллере, датчике крутящего момента и электродвигателе – они должны быть зафиксированы без зазоров.

Включите зажигание (положение "ON") при заглушенном силовом агрегате. Контрольная лампа неисправности ЭУР на приборной панели должна кратковременно загореться и погаснуть через 1-3 секунды. Длительное свечение или отсутствие индикации сигнализируют о проблемах в системе.

Порядок диагностики

1. Акустический контроль: При повороте руля на 5-10° в каждую сторону должен появиться лёгкий гул электромотора. Отсутствие звука указывает на неработоспособность привода.
2. Сканирование ошибок: Подключите диагностический сканер к разъёму OBD-II. Считайте коды неисправностей из памяти контроллера ЭУР (раздел "Power Steering").

Типовая ошибка	Возможная причина
C1012	Обрыв цепи датчика момента
C0545	Снижение напряжения бортовой сети
C1602	Сбой калибровки контроллера

• Проверьте напряжение на клеммах аккумулятора: минимальное значение – 11.8В.
• Протестируйте предохранитель F10 (15А) в монтажном блоке и реле питания ЭУР.

Обратная сборка пластиковых панелей салона

После завершения монтажа электроусилителя руля и проверки его работоспособности приступайте к установке пластиковых элементов интерьера в обратном порядке. Убедитесь, что все провода ЭУР аккуратно уложены в предусмотренные штатные места и надежно зафиксированы стяжками, исключая контакт с подвижными частями рулевого механизма и педального узла.

Внимательно проверьте корректность размещения жгута управления усилителем за приборной панелью – он не должен создавать натяжения или препятствовать свободному ходу рулевой колонки. Особое внимание уделите зоне вокруг рулевой шахты: зазор между колонкой и облицовкой должен быть равномерным по всей окружности без перекосов.

Порядок сборки

1. Установите нижнюю защитную панель рулевой колонки, совместив крепежные отверстия с посадочными шпильками кузова. Затяните гайки равномерно без перекоса.
2. Закрепите кронштейны и кожухи приборной панели, начиная с центральных точек. Проверьте отсутствие зазоров в местах прилегания к ветровому стеклу и туннелю пола.
3. Восстановите крепление боковых декоративных накладов порогов, совмещая их с фиксаторами дверей. Убедитесь в правильной укладке проводов датчиков под обшивкой.
4. Смонтируйте центральную консоль с подстаканником, последовательно соединяя разъемы прикуривателя и кнопок (если имеются). Проверьте фиксацию рычага КПП в прорези кожуха.

Критические моменты контроля:

• Отсутствие пережатия проводов ЭУР между панелями и кузовными элементами.
• Свободный ход всех регулировок рулевой колонки после установки кожухов.
• Плавная работа механизма замка зажигания без посторонних звуков при повороте ключа.

Элемент	Тип крепежа	Момент затяжки (Н·м)
Нижняя панель рулевой колонки	Гайка М6	4-6
Кронштейны приборной панели	Болт М8	14-18
Боковые накладки порогов	Саморез 5,5 мм	До упора без деформации

Перед окончательной фиксацией всех панелей включите зажигание и проверьте работу ЭУР при крайних положениях руля – посторонние шумы или скрипы указывают на необходимость коррекции положения проводов или крепежа. Убедитесь, что декоративные заглушки и накладки полностью закрывают технологические отверстия, использовавшиеся при монтаже усилителя.

Установка рулевого колеса на новый кардан

Перед монтажом рулевого колеса убедитесь, что новый карданный вал правильно соединён с рейкой электроусилителя и рулевой колонкой. Совместите шлицы на валу кардана с ответными пазами в ступице рулевого колеса, соблюдая позиционирование по меткам или заводским насечкам. Проконтролируйте, чтобы вал не имел осевого люфта и свободно проворачивался без заеданий.

Наденьте рулевое колесо до упора на шлицевое соединение, после чего зафиксируйте его центральной крепёжной гайкой. Затяжку производите динамометрическим ключом с моментом 30–35 Н·м, избегая перекоса. Убедитесь в отсутствии биения руля при вращении и плавности хода на всех углах поворота. Проверьте работу электроусилителя при включенном зажигании.

Ключевые этапы и параметры

Критические моменты при установке:

• Контроль соосности – вал кардана должен располагаться строго перпендикулярно плоскости руля
• Фиксация резьбовых соединений – обязательное применение фиксатора резьбы на крепёжную гайку
• Проверка зазоров – между рулём и кожухами колонки требуется минимальный зазор 3–5 мм

Параметр	Значение
Момент затяжки гайки	30–35 Н·м
Допустимое биение руля	не более 1 мм
Усилие проворачивания	4–7 Н·м (при выключенном ЭУР)

Проверка свободного хода руля после монтажа

После завершения установки ЭУР на ВАЗ-2107 выполните контроль свободного хода рулевого колеса. Запустите двигатель и дайте усилителю выйти в рабочий режим. Плавно поворачивайте руль влево-вправо на неподвижном автомобиле, фиксируя угол до начала поворота колес.

Измерьте люфт штатным люфтомером или линейкой – суммарный свободный ход не должен превышать 10° (соответствует 35-40 мм на ободе руля). При отсутствии инструментов проведите визуальную оценку: движение руля на 15-20 мм от нейтрали не должно приводить к повороту колес.

Критические параметры для диагностики

• Превышение нормы люфта: Указывает на неотрегулированные тяги, износ шарниров или ошибки подключения ЭУР
• Разный ход влево/вправо: Свидетельствует о некорректной калибровке датчика угла поворота
• Заедания при вращении: Возможны пережатые трубки гидросистемы или дефект рейки

Эталонное значение	≤10° / ≤40 мм
Допустимое отклонение	+2° при прогретом ЭУР
Критичный порог	≥15° (требует немедленной коррекции)

При отклонениях выполните обязательные действия: проверьте момент затяжки гаек рулевых тяг (85-95 Н·м), убедитесь в отсутствии перекоса датчика угла поворота, проконтролируйте уровень жидкости ГУР. Повторную калибровку ЭБУ проводите только после устранения механических неисправностей.

Тест-драйв автомобиля для оценки работы ЭУР

Проведите тест-драйв на безопасном участке дороги с разным покрытием. Начните с проверки рулевого управления на неподвижном автомобиле при работающем двигателе: вращайте руль в обе стороны, оценивая плавность хода и усилие. Отсутствие рывков, заеданий или посторонних шумов (гула, скрипа) свидетельствует о корректной работе механизма.

Перейдите к движению на малой скорости (5-20 км/ч): выполните несколько полных оборотов руля при парковочных маневрах или "змейке". Убедитесь, что усилитель обеспечивает легкое вращение. Затем разгонитесь до 60-80 км/ч и проверьте "острый" руль: на прямой он должен сохранять стабильность без излишней легкости, а при плавных перестроениях – демонстрировать четкую обратную связь и естественное возрастание усилия.

Ключевые аспекты проверки

1. Реакция на изменение скорости:
   • При разгоне усилие на руле должно плавно увеличиваться
   • При торможении – пропорционально снижаться
2. Работа в экстремальных режимах:
   • Резкий поворот руля на скорости 40-50 км/ч: отсутствие "провалов" усилия
   • Удержание руля в крайнем положении: запрещено более 5 секунд во избежание перегрева

Обратите внимание на синхронность работы системы: возврат руля в нейтральное положение после поворота должен происходить предсказуемо, без задержек. При обнаружении любых отклонений (вибрация, неравномерное усилие, мигание индикатора ЭУР) немедленно прекратите тестирование и проведите диагностику.

Диагностика возможных ошибок компьютером

Для точного определения неисправностей электроусилителя руля (ЭУР) на ВАЗ-2107 требуется подключение диагностического сканера к разъему OBD-II автомобиля. Специализированное ПО (например, OpenDiag, ELM327 с адаптерами) считывает коды ошибок из блока управления ЭУР, что позволяет локализовать проблему без разборки механизмов.

После подключения оборудования запустите программу диагностики и выполните сканирование системы рулевого управления. Обратите внимание на сохраненные в памяти контроллера ЭУР ошибки – они отобразятся в виде буквенно-цифровых комбинаций (например, С1010, С1041). Расшифровка кодов указана в технической документации к конкретной модели ЭУР.

Типовые ошибки и их интерпретация

Распространенные коды неисправностей ЭУР и их возможные причины:

Код ошибки	Описание	Потенциальные причины
С1010	Оборванная цепь датчика крутящего момента	Повреждение проводки, окисление контактов, неисправность датчика
С1041	Некорректный сигнал датчика положения ротора	Смещение датчика, загрязнение, механические повреждения
С0800	Перегрев электродвигателя	Длительная работа под нагрузкой, неисправность системы охлаждения
С1600	Сбой питания контроллера	Проблемы с АКБ, генератором, плохой контакт массы

Последовательность действий после диагностики:

1. Зафиксируйте коды ошибок и выполните их расшифровку по мануалу ЭУР
2. Очистите память ошибок через сканер после устранения неполадок
3. Проведите тест-драйв для проверки работоспособности усилителя
4. При повторном возникновении ошибок выполните детальную проверку:
   • Прозвоните цепи питания и датчиков
   • Проверьте контакты разъемов на коррозию
   • Протестируйте датчики мультиметром

Важно! Некоторые ошибки (например, С1010) могут вызывать аварийное отключение ЭУР. При критических неисправностях на панели загорается индикатор "EPS", а рулевое управление переходит в механический режим.

Устранение посторонних шумов от привода ЭУР

Посторонние шумы (гул, скрежет, стук) при работе электроусилителя руля на ВАЗ-2107 требуют немедленной диагностики. Источником обычно становятся механические компоненты привода или крепления.

Игнорирование звуков приводит к ускоренному износу деталей и выходу ЭУР из строя. Диагностику начинают с точного определения характера и локализации шума при повороте руля на месте и в движении.

Основные причины и методы устранения

Распространенные источники шумов:

• Ослабление крепежа – проверьте гайки крепления ЭУР к кузову и болты соединения с рулевой колонкой. Затяните с моментом 15-25 Н∙м.
• Износ подшипников редуктора – проявляется гулом при вращении руля. Требует замены редукторного узла в сборе.
• Деформация или повреждение карданчика – вызывает стук при резком повороте. Проверьте шарнир на люфт, замените при необходимости.
• Контакт рулевого вала с элементами кузова – осмотрите трассу прохождения вала, устраните трение установкой проставок.

Алгоритм диагностики:

1. Поднимите капот, попросите помощника вращать руль от упора до упора.
2. Определите зону максимальной вибрации рукой (редуктор, рулевая колонка, крепления).
3. Проверьте целостность пыльников и отсутствие смазки на узлах.
4. Протестируйте работу ЭУР на заглушенном двигателе (при включенном зажигании).

Тип шума	Вероятная причина	Решение
Гул/вибрация	Ослабление креплений, износ подшипников	Затяжка крепежа, замена редуктора
Ритмичный стук	Люфт карданного соединения	Замена карданчика рулевого вала
Скрип/скрежет	Контакт вала с кузовом, отсутствие смазки	Корректировка положения узла, нанесение Литола-24

Важно: После устранения неполадок выполните калибровку ЭУР через диагностический разъем. Проверьте отсутствие ошибок сканером типа ELM327.

Регулировка усилия по скорости движения

Электроусилитель руля (ЭУР) на ВАЗ-2107 использует сигнал скорости для автоматической корректировки уровня помощи. Принцип основан на увеличении обратного усилия на руле с ростом скорости, что повышает стабильность управления на трассе. На малых скоростях (до 20–40 км/ч) система обеспечивает максимальное облегчение вращения руля для комфортного маневрирования.

Датчик скорости автомобиля передает информацию в блок управления ЭУР, который динамически регулирует ток электродвигателя. Это исключает излишнюю "пустоту" руля на высоких скоростях и снижает риск переруливания. Функция критична для безопасности, особенно при резких манёврах или на мокром покрытии.

Особенности реализации на ВАЗ-2107

Для корректной работы требуется подключение ЭБУ усилителя к штатному датчику скорости (расположен на КПП). В базовых версиях ЭУР применяются предустановленные производителем кривые регулировки, но некоторые программируемые блоки позволяют адаптировать параметры:

• Пороги переключения режимов – настройка скоростей перехода между "городским" и "трассовым" усилением.
• Градиент изменения – регулировка резкости нарастания обратного усилия при ускорении.
• Калибровка датчика – согласование показаний со спидометром для точного срабатывания.

Важно: при установке нештатного ЭУР проверьте совместимость датчика скорости с блоком управления. Ошибки подключения или калибровки приводят к некорректному усилению (например, тяжелый руль на парковке или "ватность" на шоссе).

Особенности эксплуатации ЭУР зимой

Низкие температуры существенно влияют на работу электроусилителя руля. Главная проблема – критическое падение ёмкости аккумуляторной батареи при морозе, что снижает доступную мощность для ЭУР. Одновременно увеличивается механическое сопротивление в рулевом механизме из-за загустевания смазки в рейке и шарнирах.

Повышенная влажность, конденсат и реагенты ускоряют окисление контактов и разъёмов блока управления ЭУР. Циклы замерзания-оттаивания провоцируют попадание влаги в электронные компоненты, что повышает риск коротких замыканий и коррозии. Механические удары по замёрзшим колёсным аркам создают пиковые нагрузки на электродвигатель усилителя.

Рекомендации для зимнего периода

• Контроль АКБ: Следите за зарядом аккумулятора (напряжение не ниже 12.5В на заглушенном авто), очищайте клеммы от окислов.
• Прогрев системы: После запуска двигателя выждите 1-2 минуты перед началом движения для стабилизации напряжения.
• Плавное руление: Избегайте резких поворотов руля при парковке на снегу или льду – это провоцирует перегрузку ЭУР.
• Защита разъёмов: Обработайте колодки ЭУР и датчика крутящего момента водоотталкивающей смазкой (типа Liqui Moly Electronic Spray).
• Чистка элементов: Регулярно удаляйте снег и лёд с рулевой рейки и приводов во избежание механических повреждений.

Симптом	Возможная причина	Действия
Прерывистая работа усилителя	Плохой контакт в разъёмах, окисление	Проверка и очистка контактов, обработка смазкой
Увеличение усилия на руле	Разряженный АКБ, замерзание смазки в рейке	Зарядка батареи, замена смазки на морозостойкую
Появление ошибки ЭУР	Просадка напряжения, обледенение датчиков	Диагностика сканером, прогрев подкапотного пространства

При длительной стоянке в сильные морозы (-25°C и ниже) возможна временная деактивация усилителя блоком управления до прогрева. Если ЭУР не включается после запуска двигателя – проверьте напряжение бортовой сети. При значении ниже 11В система может блокироваться.

Проверка надежности креплений после пробега

После установки электроусилителя руля и пробега 500-1000 км выполните обязательную проверку всех креплений системы. Вибрации и динамические нагрузки в процессе эксплуатации могут ослабить резьбовые соединения, что приведет к появлению люфтов, посторонних шумов и снижению безопасности управления.

Сосредоточьтесь на контрольных точках: кронштейнах крепления ЭУР к кузову, соединении рулевой колонки с редуктором усилителя, гайках крепления электродвигателя и разъемах проводки. Используйте динамометрический ключ для соблюдения моментов затяжки, указанных производителем.

Ключевые этапы проверки

• Крепеж ЭУР к кузову: Проверьте 4 монтажных болта на отсутствие следов самооткручивания. Дотяните до 45-55 Н·м
• Муфта рулевой колонки: Убедитесь в отсутствии осевого люфта на шлицевом соединении
• Электродвигатель: Проконтролируйте затяжку трех крепежных гаек (22-25 Н·м)
• Проводка: Проверьте фиксацию разъемов и отсутствие перетирания проводов о кузовные элементы

Особое внимание уделите состоянию демпферной муфты между ЭУР и рулевым механизмом – трещины или деформации резиновых элементов требуют немедленной замены. При обнаружении следов коррозии на болтах обработайте соединения медной смазкой.

Обслуживание электроусилителя руля на ВАЗ-2107

Регулярное обслуживание ЭУР критически важно для стабильной работы системы и предотвращения преждевременных поломок. Основное внимание уделяется диагностике электрических соединений, контролю состояния механических компонентов и программной проверке блока управления.

Периодичность обслуживания зависит от интенсивности эксплуатации, но рекомендуется проводить визуальный осмотр каждые 5 000 км, а комплексную диагностику – не реже раза в год или при появлении первых признаков неисправности.

Ключевые процедуры обслуживания

Контроль электрической части:

• Проверка надежности контактов в разъемах ЭУР, датчика крутящего момента и блока управления
• Очистка клемм аккумулятора и проверка напряжения бортовой сети (норма: 13.5-14.5 В при работающем двигателе)
• Осмотр целостности проводов в районе рулевой колонки на предмет перетирания

Диагностика механических компонентов:

1. Проверка люфта рулевого вала и карданного соединения
2. Контроль плавности хода рулевой рейки (при выключенном зажигании)
3. Оценка состояния защитного чехла на валу датчика крутящего момента

Программное обеспечение:

Сканирование ошибок	Через диагностический разъем OBD-II
Калибровка нуля	После замены датчиков или снятия руля
Обновление прошивки	При нестабильной работе по рекомендации СТО

Важно: При обнаружении ошибок "датчик момента" или "перегрев ЭУР" движение следует ограничить. Постоянное использование перегруженной системы приводит к выходу из строя электродвигателя.

Экономия топлива после установки электроусилителя

Электроусилитель руля (ЭУР) заменяет традиционный гидравлический насос, который постоянно вращается от коленчатого вала двигателя через ременную передачу. Это исключает постоянную механическую нагрузку, создаваемую гидронасосом ГУР для поддержания давления в системе.

Снятие гидронасоса и приводного ремня с двигателя устраняет паразитные потери мощности. Двигателю больше не требуется тратить энергию на постоянное вращение насоса, что снижает его общую нагрузку и расход топлива, особенно заметно при работе на холостом ходу и в режимах низких оборотов.

Факторы влияния на расход

Эффективность экономии зависит от нескольких ключевых аспектов:

• Отсутствие постоянной нагрузки: ЭУР потребляет ток только при повороте руля. В моменты прямолинейного движения или стоянки с работающим двигателем усилитель не расходует энергию.
• Ликвидация гидравлических потерь: Исключены потери мощности на трение в насосе, приводном ремне и на перекачивание жидкости по магистралям.
• Оптимизация генератора: Современные блоки управления ЭУР часто интегрированы с системой управления двигателем и генератором, минимизируя пиковые нагрузки на последний.

На практике владельцы ВАЗ-2107 отмечают снижение среднего расхода топлива. Величина экономии варьируется, но обычно находится в пределах:

Режим эксплуатации	Ожидаемое снижение расхода
Городской цикл	0.3 - 0.6 л/100 км
Загородный цикл	0.1 - 0.3 л/100 км
Холостой ход	До 10% (за счет снятия нагрузки с ДВС)

Важно понимать, что точная цифра зависит от стиля вождения, состояния двигателя, корректности установки ЭУР и его настроек. Максимальный эффект достигается при спокойной манере езды с минимумом резких поворотов и маневров, требующих интенсивной работы усилителя.

Список источников

При подготовке материалов об электроусилителе руля для ВАЗ-2107 использовались специализированные технические ресурсы и практические руководства.

Основной акцент сделан на документацию производителей комплектующих и опыт автовладельцев, реализовавших подобные модернизации.

• Техническая документация производителей ЭУР (например, Калибр или Гранд)
• Руководства по эксплуатации и ремонту ВАЗ-2107 (издательство "За рулём")
• Форумные обсуждения на тематических порталах: Drive2.ru, ВАЗ Клуб
• Видеоинструкции по установке ЭУР на классические модели ВАЗ
• Статьи из автомобильных журналов: "За рулём", "Авторевю"
• Электрические схемы бортовой сети ВАЗ-2107 (официальные мануалы АВТОВАЗ)
• Отчёты о самостоятельной установке ЭУР от автоблогеров

Видео: Установка электроусилителя руля (ЭУР) на классику


• Спойлер на Дастер - как выбрать лучший вариант

• Goodyear UltraGrip 500 - мнения и снимки для зимнего сезона

• Штампованные или литые диски - как выбрать для вашего автомобиля
