Электроусилитель руля - как устроен и работает

Статья обновлена: 18.08.2025

Электроусилитель руля (ЭУР) – современная система, заменившая гидравлические аналоги в большинстве автомобилей. Его ключевая задача – снижение усилия на рулевом колесе при маневрировании.

В отличие от гидроусилителя (ГУР), ЭУР использует электродвигатель вместо насоса и жидкости. Это обеспечивает точную адаптацию усилия к скорости движения и повышает топливную экономичность.

Понимание принципов работы и особенностей электроусилителя помогает водителям оценить его преимущества и правильно эксплуатировать систему.

Принцип работы электроусилителя руля

Электроусилитель руля (ЭУР) преобразует вращение рулевого колеса в управляющий сигнал для электродвигателя. При повороте руля датчик крутящего момента на рулевой колонке фиксирует приложенное усилие и угол поворота. Эти данные передаются в электронный блок управления (ЭБУ).

ЭБУ анализирует полученную информацию совместно с данными о скорости автомобиля, оборотах двигателя и других параметрах из CAN-шины. На основе алгоритмов блок рассчитывает оптимальное вспомогательное усилие и направление вращения двигателя. Электродвигатель через редукторную передачу воздействует на рулевой механизм, снижая физическую нагрузку на водителя.

Ключевые компоненты и этапы работы

Основные элементы системы:

Датчик крутящего момента: измеряет усилие на рулевой колонке
Датчик угла поворота руля: определяет направление и амплитуду вращения
ЭБУ: обрабатывает данные и управляет двигателем
Электродвигатель: создает вспомогательное усилие
Редуктор: передает крутящий момент на рулевую рейку

Адаптивные особенности работы:

Низкая скорость	Максимальное усиление для комфортной парковки
Высокая скорость	Минимальное усиление для повышения устойчивости
Активное возвращение	Автоматический доворот колес в нейтральное положение

При отключении питания система переходит в механический режим: вращение руля напрямую передается на колеса через шестеренчатую передачу, хотя усилие значительно возрастает.

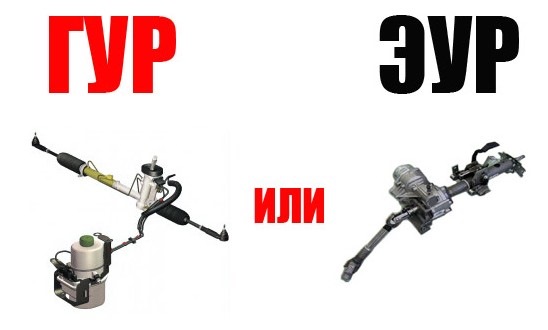

Основные отличия ЭУР от гидроусилителя (ГУР)

Электроусилитель руля (ЭУР) заменяет гидравлический насос и жидкость электродвигателем, управляемым электронным блоком. Это исключает необходимость в гидравлических магистралях, бачке и рабочей жидкости. Конструкция ЭУР компактнее и интегрируется непосредственно с рулевой колонкой или рейкой.

Гидроусилитель (ГУР) использует давление масла, создаваемое насосом с приводом от двигателя автомобиля. Это требует постоянной циркуляции жидкости по контуру, что создает дополнительную нагрузку на силовой агрегат. Система включает насос, резервуар, шланги и гидравлический исполнительный механизм.

Ключевые различия систем

Принцип работы:

ЭУР: Электродвигатель активируется при повороте руля. Датчики момента и угла поворота передают данные ЭБУ, который рассчитывает необходимое усилие.
ГУР: Насос создает давление жидкости. При повороте руля золотниковый клапан направляет масло в гидроцилиндр, создавая усилие на рейке.

Энергопотребление:

ЭУР: Потребляет ток только при работе рулем, снижая нагрузку на генератор и расход топлива.
ГУР: Насос работает постоянно, отбирая мощность двигателя (до 5-7 л.с.), повышая расход топлива.

Эксплуатация и обслуживание:

Параметр	ЭУР	ГУР
Замена жидкости	Не требуется	Обязательна (каждые 2-3 года)
Риск утечек	Отсутствует	Высокий (шланги, сальники)
Чувствительность к температуре	Работает стабильно	Тяжелый ход на морозе, пенится жидкость

Функциональность:

Адаптивное усилие: ЭУР автоматически регулирует жесткость руля в зависимости от скорости (на парковке – легко, на трассе – туже).
Системы помощи: ЭУР интегрируется с ESP, системой удержания в полосе и автопарковкой.
Надежность: Отсутствие гидравлики в ЭУР снижает риски поломок из-за износа уплотнений или потери жидкости.

Основные отличия ЭУР от электрогидравлического усилителя (ЭГУР)

Электроусилитель руля (ЭУР) исключает гидравлические компоненты, передавая усилие напрямую через электродвигатель, интегрированный в рулевую колонку, рейку или рулевой механизм. Электрогидравлический усилитель (ЭГУР) сохраняет гидравлический контур, но заменяет механический насос на электрический, поддерживая работу гидроцилиндров под давлением.

Ключевые различия проявляются в конструкции, энергопотреблении, обслуживании и характере обратной связи. ЭУР обеспечивает адаптивное усилие через программное управление двигателем, тогда как ЭГУР работает по принципу постоянного давления в системе, регулируемого электронным блоком.

Сравнительные характеристики

Критерий	ЭУР	ЭГУР
Конструкция	Электродвигатель + датчики крутящего момента	Электромотор + гидронасос + цилиндры + жидкость
Энергозатраты	Потребляет ток только при повороте руля	Насос работает постоянно, даже на прямой
Обслуживание	Не требует замены жидкости или герметизации контура	Регламентная замена жидкости, риски утечек

Дополнительные аспекты:

Обратная связь: ЭУР позволяет гибко программировать усилие (спорт/комфорт), ЭГУР дает "классическое" гидравлическое ощущение.
Надежность: Отсутствие гидравлики в ЭУР снижает риски поломок из-за износа уплотнений.
Пространство: ЭУР компактнее, особенно при установке на колонке.

Расположение узлов ЭУР в автомобиле

Основные компоненты электроусилителя руля размещаются в двух ключевых зонах: на рулевой колонке внутри салона или непосредственно на рулевой рейке в подкапотном пространстве. Выбор компоновки определяет конструктивные особенности системы, массогабаритные характеристики и методы передачи усилия.

В колонной схеме ЭУР электродвигатель и блок управления монтируются на рулевом валу за педальным узлом, что упрощает обслуживание, но ограничивает мощность. Реечная компоновка интегрирует силовой агрегат в механизм рулевой рейки, обеспечивая высокую точность управления и нагрузочную способность, однако подвержена воздействию внешней среды.

Типовая конфигурация компонентов

Компонент	Колонный ЭУР	Реечный ЭУР
Электродвигатель	На рулевом валу под приборной панелью	Непосредственно на корпусе рулевой рейки
Электронный блок (ЭБУ)	Рядом с двигателем на кронштейнах колонки	На корпусе рейки или в подкапотном пространстве
Датчик крутящего момента	В разрыве рулевого вала	Встроен в приводной механизм рейки
Датчик угла поворота руля	На верхней части рулевой колонки (общее расположение)

Типы электродвигателей в ЭУР: конструктивные решения

В электроусилителях руля применяются преимущественно два типа электродвигателей: бесщеточные постоянного тока (BLDC) и асинхронные (AC). Конструкция BLDC включает статор с обмотками и ротор с постоянными магнитами, что обеспечивает высокий КПД и точное управление моментом. Асинхронные двигатели используют короткозамкнутый ротор без магнитов, генерирующий крутящий момент за счет индукции, что повышает надежность в условиях вибраций.

Ключевым различием является система управления: BLDC требует датчиков Холла для позиционирования ротора, увеличивая сложность, но обеспечивая быстрый отклик. Асинхронные двигатели управляются через векторное регулирование без датчиков положения, упрощая конструкцию, но требуя сложных алгоритмов обработки сигналов. Оба типа интегрируются с редуктором (чаще червячным или шестеренчатым) для передачи усилия на рулевую рейку.

Особенности конструктивного исполнения

Распространенные схемы размещения двигателя в ЭУР:

Осевая компоновка: двигатель установлен соосно рулевой колонке. Отличается компактностью, но ограничен по мощности.
Параллельная компоновка: двигатель смещен относительно оси рулевого вала, соединен ременной передачей. Позволяет использовать более мощные двигатели.
Интегрированная компоновка: двигатель встроен непосредственно в рулевую рейку. Обеспечивает максимальную точность и применяется в премиальных моделях.

Тип двигателя	Преимущества	Недостатки	Типичное применение
BLDC	Высокий КПД (до 95%), малая инерция ротора, точное позиционирование	Зависимость от датчиков положения, высокая стоимость магнитов	Легковые автомобили, системы с адаптивным управлением
Асинхронный	Отсутствие магнитов, устойчивость к перегрузкам, низкая стоимость производства	Сниженный КПД на малых оборотах, сложность управления	Коммерческий транспорт, тяжелые условия эксплуатации

Тенденции развития включают переход на синхронные реактивные двигатели (SynRM), сочетающие отсутствие магнитов с высоким КПД. Современные ЭУР оснащаются интегрированными датчиками крутящего момента и угла поворота, а системы жидкостного охлаждения позволяют увеличить мощность без роста габаритов. Критически важным остается обеспечение резервирования: дублирование обмоток или датчиков предотвращает полную потерь управления при отказе.

Торсионный вал: роль датчика момента на руле

Торсионный вал представляет собой упругий стальной стержень, интегрированный в рулевую колонку между рулевым колесом и шестернью рейки. Его ключевая функция – измерение крутящего момента, прикладываемого водителем к рулю. При повороте вал скручивается на микроскопический угол пропорционально приложенному усилию, сохраняя механическую связь между рулём и колёсами.

На торсионный вал жёстко закреплён датчик момента, обычно состоящий из двух компонентов: двух магнитных роторов (на входном и выходном концах вала) и статора с чувствительными элементами. При скручивании вала изменяется взаимное угловое положение роторов, что фиксируется статором.

Принцип работы и взаимодействие с ЭУР

Алгоритм обработки сигнала:

Датчик момента определяет угол закручивания торсиона и преобразует его в электрический сигнал.
ЭБУ усилителя анализирует сигнал вместе с данными о скорости авто и угле поворота руля.
На основе расчётов ЭБУ регулирует ток электродвигателя, обеспечивая точное соответствие усиления приложенному моменту.

Критическая особенность – торсионный вал обеспечивает физический резерв: при отказе электроники скручивание вала сохраняет прямую механическую связь для аварийного управления, хотя усилие на руле возрастает.

Параметр	Влияние на работу ЭУР
Жёсткость торсиона	Определяет чувствительность системы: мягкий вал – резкий отклик, жёсткий – плавное усилие
Точность датчика	Погрешность >0.1° вызывает "дёргание" руля или запоздалую реакцию

Отказ датчика момента приводит к переходу ЭУР в аварийный режим: усилие пропадает, на панели загорается ошибка. Современные системы дублируют сенсоры для повышения надёжности, используя две независимые измерительные ячейки в одном корпусе.

Электронный блок управления (ЭБУ) усилителя

Электронный блок управления (ЭБУ) является "мозгом" электроусилителя руля. Он непрерывно обрабатывает данные от датчиков и формирует управляющие сигналы для электродвигателя. От его корректной работы напрямую зависят точность, усилие на руле и безопасность вождения.

ЭБУ получает информацию от нескольких источников: датчика крутящего момента на рулевой колонке, датчика угла поворота руля, датчика скорости автомобиля (через CAN-шину), а иногда и датчика угловой скорости вала двигателя. На основе этих данных блок вычисляет необходимое усилие поддержки и направление вращения двигателя.

Ключевые функции и особенности ЭБУ

Основные задачи блока управления:

Анализ сигналов с датчиков в реальном времени
Расчет требуемого вспомогательного усилия с учетом скорости движения
Генерация ШИМ-сигналов для управления электродвигателем
Обеспечение плавного старта и остановки двигателя
Адаптация характеристик усилия под условия движения
Диагностика неисправностей системы и активация аварийного режима

Важной особенностью является способность ЭБУ адаптировать усилие в зависимости от скорости: на малых скоростях руль становится легче, а на высоких – "тяжелеет", повышая стабильность. Современные блоки также взаимодействуют с другими системами (например, ESP или парктрониками) для реализации функций автоматической парковки или коррекции траектории.

Принцип работы в экстренных ситуациях: При обнаружении сбоя (обрыв датчика, перегрев мотора) ЭБУ отключает усилитель, предупреждая водителя индикатором на панели. Руль сохраняет механическую связь с колесами, но усилие при повороте значительно возрастает.

Входные сигналы ЭБУ	Выходные действия
Крутящий момент на руле	Регулировка мощности двигателя
Скорость автомобиля	Коррекция усилия по скоростному режиму
Угол поворота руля	Контроль амплитуды и направления вращения
Температура мотора	Активация защиты от перегрева

Датчик угла поворота рулевого колеса

Датчик угла поворота рулевого колеса (ДУПРК) является критически важным входным устройством для электронного блока управления (ЭБУ) усилителя руля. Его основная задача заключается в непрерывном и точном измерении двух ключевых параметров: текущего угла, на который водитель поворачивает рулевое колесо, и скорости (или направления) этого поворота.

ЭБУ ЭУР использует данные с этого датчика в качестве одного из основных сигналов для расчета необходимой величины и направления усилия, которое должен развить электродвигатель усилителя. Без точной информации о положении руля система не сможет корректно определить, когда и насколько сильно нужно помогать водителю, что сделает управление либо чрезмерно тяжелым, либо непредсказуемым.

Принцип работы и типы датчиков

Датчики угла поворота руля преобразуют механическое вращение вала рулевой колонки в электрический сигнал. Наиболее распространены два типа:

Потенциометрические датчики: Используют переменное сопротивление. Поворот руля перемещает бегунок по резистивной дорожке, изменяя выходное напряжение пропорционально углу. Просты, но могут подвержены износу контактов.
Магнитные (бесконтактные) датчики: Основаны на эффекте Холла или магниторезистивном эффекте. На вращающемся валу закреплен магнит, а неподвижный сенсор фиксирует изменения магнитного поля при повороте. Не имеют трущихся частей, более надежны и долговечны.

Современные ЭУР часто используют два датчика угла (дублирующие или работающие по разным принципам) для повышения надежности и точности. ЭБУ постоянно сравнивает их показания. Совместно с датчиком крутящего момента на рулевом валу, ДУПРК позволяет ЭБУ получить полную картину о действиях водителя и состоянии рулевого управления.

Параметр	Потенциометрический датчик	Магнитный (бесконтактный) датчик
Принцип действия	Изменение сопротивления	Изменение магнитного поля
Контакт	Механический (бегунок/дорожка)	Бесконтактный
Надежность	Средняя (износ контактов)	Высокая
Точность	Достаточная	Высокая
Стоимость	Обычно ниже	Обычно выше

Точность и надежность датчика угла поворота руля имеют первостепенное значение. Некорректные показания (например, из-за износа, загрязнения, повреждения проводки или самого сенсора) приводят к серьезным неисправностям ЭУР:

Неправильное или неадекватное усиление (слишком легкий или слишком тяжелый руль).
Самопроизвольное вращение руля при движении по прямой.
Отключение усилителя (переход в аварийный режим) с загоранием контрольной лампы на приборной панели и значительным увеличением усилия на руле.
Нарушения в работе систем курсовой устойчивости (ESC) и активного рулевого управления, которые также используют данные о положении руля.

Поэтому диагностика и исправление неполадок, связанных с ДУПРК, требуют использования специализированного оборудования для считывания кодов ошибок и проверки сигналов датчика.

Датчик скорости вращения коленвала: влияние на ЭУР

Датчик коленвала (ДПКВ) передает в ЭБУ двигателя данные о скорости вращения коленчатого вала. Эта информация косвенно влияет на работу электроусилителя руля (ЭУР) через взаимодействие систем автомобиля. При некорректных показаниях датчика блок управления двигателем может перейти в аварийный режим, ограничивая обмен данными с другими модулями.

ЭУР использует сигнал скорости автомобиля (который рассчитывается на основе ДПКВ) для адаптации усилия на руле. При нарушении работы датчика возможны следующие проблемы с усилителем:

Неадекватное усилие: излишне легкий или тяжелый руль на определенных скоростях
Рывки при вращении: прерывистое изменение сопротивления рулевого колеса
Отключение ЭУР: активация аварийного режима с загоранием индикатора на панели приборов

Типичные неисправности ДПКВ, влияющие на ЭУР:

Поломка	Последствия для усилителя
Обрыв проводки	Полное отключение ЭУР из-за отсутствия данных о скорости
Загрязнение датчика	Скачкообразное изменение усилия на руле
Неверный зазор	Нестабильная работа усилителя при разгоне/торможении

Диагностику следует начинать с проверки кодов ошибок в памяти ЭБУ (часто регистрируются как P0335 или P0336). Важно учитывать, что ЭУР может сохранять работоспособность при незначительных сбоях ДПКВ, используя резервные данные от ABS или спидометра.

Настройка усиления в зависимости от скорости автомобиля

Основной принцип адаптивного электроусилителя руля (ЭУР) заключается в автоматическом изменении уровня помощи водителю в зависимости от текущей скорости движения. На малых скоростях система обеспечивает максимальное усиление, значительно облегчая маневрирование при парковке или движении в плотном потоке. Это позволяет водителю прикладывать минимальные физические усилия для поворота руля.

С увеличением скорости автомобиля электронный блок управления (ЭБУ) постепенно снижает степень усиления. На высоких скоростях руль становится "тяжелее", что повышает стабильность управления и обеспечивает чёткую обратную связь с дорогой. Данная динамическая регулировка достигается за счёт алгоритмов, обрабатывающих сигналы от датчиков скорости колес и положения рулевого вала.

Ключевые особенности алгоритма регулировки

Система использует нелинейную зависимость между скоростью и усилием, реализуемую через:

Программируемые кривые усиления в памяти ЭБУ
Корректировку по данным угла поворота руля и скорости его вращения
Адаптацию под стиль вождения (в премиальных моделях)

Типовая характеристика изменения усилия:

Скорость (км/ч)	Уровень усиления	Ощущения водителя
0-20	Максимальный	Очень лёгкий руль
20-80	Прогрессивно снижается	Плавное "утяжеление"
>100	Минимальный	Твёрдый, информативный руль

Важные аспекты реализации:

Пороговые значения скоростей калибруются производителем для конкретной модели
Аварийные режимы дублируют гидравлические системы (в гибридных ЭУР)
Возможность ручной калибровки через диагностическое оборудование (для тюнинга)

Адаптивный характер работы электроусилителя

Электроусилитель руля (ЭУР) автоматически корректирует уровень поддержки в зависимости от текущих условий движения. Основными параметрами адаптации являются скорость автомобиля и угол поворота рулевого колеса, что позволяет системе динамически подстраивать усилие под ситуацию на дороге.

На малых скоростях (парковка, маневрирование) ЭУР обеспечивает максимальное усиление для легкости управления. При увеличении скорости блок управления постепенно снижает поддержку, повышая усилие на руле и обеспечивая необходимую обратную связь для устойчивости автомобиля.

Механизмы адаптации

Скоростная коррекция: Датчики скорости передают данные в ЭБУ, который регулирует ток электродвигателя
Учёт угла поворота: При резких поворотах система увеличивает отклик, при прямолинейном движении - оптимизирует усилие
Режимы вождения: Водитель может выбирать профили (Спорт/Комфорт), меняющие алгоритм усиления

Условия движения	Характер усиления	Эффект
0-40 км/ч	Максимальный	Лёгкость парковки
40-100 км/ч	Прогрессивное снижение	Повышение информативности
>100 км/ч	Минимальный	Улучшение курсовой устойчивости

Дополнительные датчики (поперечного ускорения, крутящего момента) позволяют ЭУР предупредительно корректировать усилие при экстренных манёврах. Система мгновенно увеличивает поддержку при резком изменении траектории, компенсируя инерционные нагрузки.

Активное возвращение колес в нейтральное положение

Данная функция электроусилителя руля автоматически возвращает колеса в прямое положение после завершения поворота, используя данные о скорости автомобиля, угле поворота руля и боковых ускорениях. Алгоритм рассчитывает оптимальный момент обратного доворота, снижая необходимость ручной коррекции водителем.

Система задействует электродвигатель усилителя для плавного подтягивания рулевой колонки к нейтрали. Интенсивность возврата адаптируется под текущие условия: при парковке или движении на низкой скорости воздействие минимально, на трассе – становится более выраженным для улучшения курсовой устойчивости.

Ключевые преимущества технологии

Повышенная безопасность – сокращает риск "заноса" при резком сбросе газа в повороте
Снижение утомляемости – водитель не прилагает усилий для выравнивания колес
Автоматическая адаптация – сила возврата меняется в зависимости от:
1. Скорости движения (0-20 км/ч – слабый эффект, 60+ км/ч – максимальный)
2. Угла поворота рулевого колеса
3. Поперечных нагрузок на шасси

Важно: При неисправностях датчиков (угла поворота руля, скорости) система отключается, переходя в аварийный режим базового усиления без функции автовозврата.

Режим движения	Характер работы системы
Парковка / маневрирование	Минимальное воздействие для сохранения легкости руления
Городской цикл (40-60 км/ч)	Плавное возвращение с контролируемым усилием
Скоростная трасса (80+ км/ч)	Активное "подруливание" в ноль для стабилизации

Режимы работы ЭУР: город, трасса, спорт

Современные электроусилители руля (ЭУР) оснащаются программируемыми режимами, адаптирующими усилие под конкретные условия движения. Эти настройки изменяют алгоритм работы электродвигателя, влияя на жесткость рулевого колеса и скорость реакции системы.

Выбор режима позволяет оптимизировать управляемость: снизить утомляемость водителя при маневрировании или повысить точность контроля на скорости. Переключение обычно осуществляется кнопкой на руле или через меню мультимедийной системы.

Сравнение режимов ЭУР

Режим	Характеристики	Рекомендуемое применение
Город	Максимальное усиление Мягкое и легкое вращение руля Быстрый отклик на малых скоростях	Парковка, плотный трафик, низкие скорости (до 60 км/ч)
Трасса	Умеренное усиление Повышенная обратная связь Устойчивость в прямолинейном движении	Скоростное шоссе, длительные поездки (от 80 км/ч)
Спорт	Минимальное усиление Тугой и тяжелый руль Максимальная информативность	Активная езда, резкие маневры, извилистые дороги

В городском режиме ЭУР компенсирует частые повороты и парковочные усилия, тогда как спортивный обеспечивает точность входа в виражи за счет увеличенного сопротивления. Автоматическое изменение параметров часто происходит без участия водителя при распознавании скорости и угла поворота колес.

Система диагностики неисправностей ЭУР (самодиагностика)

Современные электроусилители руля оснащаются интегрированной системой самодиагностики, непрерывно отслеживающей ключевые параметры работы. Блок управления ЭУР (ЭБУ) анализирует сигналы от датчиков крутящего момента на рулевой колонке, датчика угла поворота руля, датчика скорости автомобиля, тока электродвигателя и температуры компонентов. Любое отклонение от нормы или потеря сигнала немедленно фиксируется.

При обнаружении нештатной ситуации ЭБУ выполняет несколько действий: сохраняет соответствующий код ошибки в своей памяти, активирует сигнальную лампу на приборной панели (обычно жёлтый значок руля или восклицательный знак) и переводит систему в аварийный режим. В аварийном режиме усилие руля резко снижается или пропадает полностью, но механическая связь колёс с рулём сохраняется, позволяя водителю сохранять контроль над автомобилем.

Принципы работы и обработки ошибок

Диагностические коды неисправностей (DTC – Diagnostic Trouble Codes) соответствуют стандартизированным форматам (OBD-II или специфичным протоколам производителя). Классификация ошибок включает:

Критические ошибки: Обрыв цепи двигателя, неисправность датчика момента, перегрев ЭБУ. Требуют немедленного прекращения работы усилителя.
Некритические ошибки: Выход за пределы допустимых значений сигнала (например, от датчика скорости), кратковременные сбои связи. Могут вызывать временное снижение функциональности.

Для считывания кодов и детальной диагностики используется специализированное оборудование:

Диагностические сканеры, подключаемые к разъёму OBD-II.
Мотор-тестеры и осциллографы для проверки сигналов датчиков и цепей.
Программное обеспечение дилера/производителя для углублённого анализа параметров ЭБУ.

Тип данных	Источник	Значение для диагностики
Коды ошибок (DTC)	Память ЭБУ ЭУР	Указывает на конкретный узел или цепь с неисправностью
Стереть ошибки	Команда через сканер	Сброс аварийного режима после ремонта
Параметры в реальном времени	Датчики системы	Контроль текущих показаний (момент, скорость, ток двигателя)

Важно: После устранения неисправности коды необходимо принудительно стереть через диагностическое оборудование. Самостоятельное отключение АКБ часто не очищает память ЭБУ ЭУР полностью. Игнорирование сохранённых ошибок может привести к повторному включению аварийного режима даже при исправных компонентах.

Функция аварийного режима (limp-home)

При критическом сбое в работе электроусилителя руля (ЭУР) активируется аварийный режим limp-home. Это резервная функция, обеспечивающая минимально необходимую управляемость автомобиля при отказе основной системы усиления. Режим автоматически включается при обнаружении неисправностей, угрожающих полной потерей контроля над рулевым управлением.

В этом состоянии ЭУР перестает корректировать усилие на руле, делая его заметно тяжелее. Водителю потребуется прикладывать значительные физические усилия для поворота колес. Несмотря на дискомфорт, автомобиль сохраняет возможность безопасного маневрирования на низких скоростях, что позволяет добраться до сервиса или съехать на обочину.

Ключевые особенности режима

Автоматическая активация при сбоях: отказ датчиков крутящего момента, перегрев электродвигателя, обрыв CAN-шины.
Отключение сервопривода: усилитель прекращает компенсировать сопротивление рулевого механизма.
Сохранение механической связи: рулевая рейка и колеса остаются физически соединены с рулем.
Индикация на панели приборов: загорается предупреждающая пиктограмма руля или сообщение об ошибке.

Действия водителя: При срабатывании limp-home следует:

1. Уменьшить скорость

2. Избегать резких маневров

3. Немедленно провести диагностику ЭУР

Параметр	Нормальный режим	Limp-home
Усилие на руле	Компенсировано ЭУР	Полностью на водителе
Скорость движения	Любая	Рекомендовано до 30 км/ч
Безопасность	Полная	Ограниченная

Профилактика неисправностей электроусилителя

Регулярная профилактика ЭУР значительно снижает риск возникновения дорогостоящих поломок и обеспечивает стабильную, безопасную работу системы рулевого управления. Основное внимание уделяется электрическим соединениям, механическим компонентам и условиям эксплуатации.

Соблюдение простых правил эксплуатации и технического обслуживания позволяет продлить ресурс электроусилителя руля и избежать внезапного отказа системы, критически важной для управления автомобилем.

Ключевые меры профилактики

Контроль электрической части:

Чистота и надежность контактов: Периодически (особенно после зимы или в условиях высокой влажности/загрязненности) проверяйте состояние клемм аккумуляторной батареи и разъемов блока управления ЭУР, датчика крутящего момента и самого электродвигателя. Очищайте их от окислов и следов коррозии, обеспечивайте плотный контакт.
Состояние аккумулятора: Следите за уровнем заряда и общим состоянием АКБ. Сильно разряженная или неисправная батарея может привести к сбоям в работе ЭУР из-за недостаточного напряжения или скачков в бортовой сети.
Целостность проводки: Визуально осматривайте жгуты проводов, идущие к компонентам ЭУР, на предмет перетираний, оплавлений или повреждений изоляции грызунами.

Защита механических компонентов:

Предотвращение попадания влаги и грязи: Старайтесь избегать глубоких луж. При ремонте или обслуживании следите за целостностью пыльников и защитных кожухов рулевой рейки и датчика крутящего момента.
Избегание ударных нагрузок: Старайтесь не наезжать на глубокие выбоины, бордюры и другие препятствия на высокой скорости. Удары могут повредить механические части рейки, подшипники двигателя ЭУР или датчик крутящего момента.
Плавность управления: Избегайте резких, "дерганых" поворотов руля, особенно когда автомобиль стоит на месте (на асфальте). Это создает пиковые нагрузки на систему.

Правила эксплуатации:

Не держите руль в крайнем положении: Длительное (более 5 секунд) удержание руля в полностью вывернутом положении вызывает перегрев электродвигателя ЭУР.
Диагностика и калибровка: При появлении малейших признаков нестабильной работы (тугой руль на малой скорости, легкие рывки, неравномерное усилие) или после замены/снятия компонентов рулевого управления (датчика, рейки, рулевой колонки) выполните компьютерную диагностику ЭУР. При необходимости проведите процедуру калибровки (адаптации) нулевого положения датчика крутящего момента согласно регламенту производителя.
Чистота в подкапотном пространстве: Своевременно удаляйте грязь, листья и мусор из подкапотного пространства, особенно в районе установки блока управления ЭУР, чтобы обеспечить его нормальное охлаждение.

Рекомендуемые периодические действия:

Действие	Периодичность/Условие
Визуальный осмотр разъемов и проводки ЭУР	Каждое ТО или при подозрении на неисправность
Проверка и очистка клемм АКБ	Каждое ТО, особенно осенью/весной
Проверка состояния аккумулятора	Регулярно, перед зимним сезоном
Диагностика ЭУР сканером	При появлении симптомов, после ремонта рулевого управления
Контроль целостности пыльников рулевой рейки	Каждое ТО (на подъемнике)

Характерные признаки неисправности ЭУР

Эксплуатация автомобиля с неисправным электроусилителем руля (ЭУР) не только затрудняет управление, но и создает потенциально опасные ситуации. Своевременное распознавание симптомов критически важно для предотвращения полного отказа системы и дорогостоящего ремонта.

Отличительная особенность проблем с ЭУР – сочетание механических и электронных признаков, часто сопровождающихся сигналами бортового компьютера. Игнорирование ранних симптомов обычно приводит к прогрессирующему ухудшению работы усилителя.

Основные симптомы неполадок

Типичные признаки, указывающие на проблемы в системе ЭУР:

Тяжелый или неравномерный руль: Усилие при повороте резко возрастает, особенно на малой скорости или при парковке. Вращение может становиться "рваным" или требовать разного усилия влево/вправо.
Самопроизвольное вращение руля: Рулевое колесо поворачивается без команды водителя, обычно при движении по неровностям или изменении нагрузки.
Блокировка руля: Полная потеря усиления, делающая вращение руля крайне тяжелым, особенно после запуска двигателя или во время движения.
Стук, скрежет или гул: Посторонние звуки (часто похожие на "мычание") из области рулевой колонки или мотор-редуктора ЭУР при повороте руля.
Вибрация руля: Отчетливая дрожь, передающаяся на рулевое колесо, особенно заметная при работе усилителя.
Мигание или постоянное горение контрольной лампы EPS: Загорание на приборной панели желтого (реже красного) символа руля с восклицательным знаком или надписи "EPS", "Power Steering" сигнализирует об ошибке системы.
Неадекватное поведение усилителя: Слишком легкий ("ватный") руль на скорости, запоздалая реакция на поворот, самопроизвольный недоворот или переворот колес в нейтральное положение.

При появлении любого из этих признаков рекомендуется немедленная диагностика у специалистов. Продолжение эксплуатации может привести к повреждению рулевой рейки, выходу из строя электродвигателя или блока управления ЭУР, а также повышает риск аварии из-за потери контроля над автомобилем.

Самые частые поломки электроусилителя руля

Основная масса неисправностей ЭУР связана с его электронными компонентами и датчиками. Выход из строя торсионного вала или некорректные показания датчика угла поворота руля приводят к полной потере усиления или хаотичному его изменению.

Механические проблемы встречаются реже, но критичны: износ червячной передачи, деформация вала или разрушение подшипников вызывают стуки, заедание руля и повышенный шум. Загрязнение контактов и окисление разъемов также провоцируют сбои в работе системы.

Распространенные неисправности

Отказ датчиков:
- Датчик крутящего момента (торсиона)
- Датчик угла поворота рулевого колеса
- Датчик скорости вращения двигателя
Проблемы с электродвигателем:
- Износ щеток и коллектора
- Межвитковое замыкание обмоток
- Перегрев из-за заклинивания механической части
Сбои электронного блока управления (ЭБУ):
- Перепрошивка после скачка напряжения
- Коррозия платы от попадания влаги
- Термические повреждения силовых ключей

Типичные симптомы неисправностей: Тяжелое вращение руля, самопроизвольное движение рулевого колеса, мигание индикатора EPS на панели приборов, блокировка усиления на определенной скорости.

Причина	Последствие
Обрыв цепи датчика торсиона	Аварийный режим (отключение усилителя)
Загрязнение датчика положения ротора	Рывки руля при маневрировании
Износ пластмассовой шестерни редуктора	Хруст/вибрация при повороте

Проблемы с датчиками: диагностика и устранение

Отказ датчиков электроусилителя руля (ЭУР) – распространённая причина некорректной работы системы. Основными "точками отказа" являются датчик крутящего момента на рулевом валу и датчик угла поворота рулевого колеса. Их неисправность проявляется характерными симптомами: внезапное пропадание усилия или его неравномерное приложение, самопроизвольный поворот руля, блокировка усилителя с появлением сигнальной лампы на приборной панели, резкое увеличение усилия при маневрировании.

Диагностика начинается со считывания кодов ошибок через OBD-II сканер. Коды серии C (например, C1515, C1525) указывают на проблемы с датчиками или их цепями. Далее проверяется целостность проводки: визуальный осмотр на предмет перетёртостей, окисления контактов разъёмов, заломов проводов. Обязательно измеряется напряжение питания датчиков (обычно 5V) и "массы" тестером, проверяется сопротивление сигнальных линий на обрыв и короткое замыкание.

Алгоритм устранения неисправностей

После выявления проблемного узла выполняются следующие действия:

Чистка контактов: Обработка разъёмов датчика и ЭБУ специальным очистителем для удаления окислов и загрязнений.
Ремонт проводки: Замена повреждённых участков проводов с обязательной пайкой и термоусадкой, восстановление надежности "массы".
Калибровка: После замены датчика или снятия/установки рулевой рейки требуется процедура обучения "нулевого положения" (часто через диагностическое ПО).
Замена датчика: Установка нового оригинального или проверенного аналога при подтверждённой неисправности старого.

Важно: Работы с рулевым механизмом требуют точности. Неправильная установка датчика крутящего момента (особенно его зазор относительно торсионного вала) или ошибки калибровки приведут к повторному отказу. После ремонта обязательна проверка работы ЭУР на всех режимах: от парковки до движения на высокой скорости.

Датчик	Типичные коды ошибок	Критичные последствия отказа
Крутящего момента	C1515, C1516, C1525	Полная блокировка усилителя, тяжёлый руль
Угла поворота руля	C1425, C1435, U0131	Рывки усилителя, самопроизвольное движение руля

Износ щеток или коллектора электродвигателя

Щеточный узел и коллектор являются критически важными компонентами электродвигателя ЭУР, непосредственно отвечающими за передачу тока на вращающийся якорь. Щетки (обычно графитовые) постоянно контактируют с медными пластинами коллектора под давлением пружин, что неизбежно вызывает механическое трение и эрозию поверхностей. Постепенное истирание щеток и образование глубоких борозд на коллекторе нарушает стабильность электрического соединения.

При значительном износе возникает искрение между щетками и коллектором, приводящее к локальному перегреву, ускоренной деградации материалов и окислению контактных зон. Это провоцирует резкое падение КПД двигателя, так как часть энергии преобразуется в тепло вместо крутящего момента. В критических случаях возможно залипание или подгорание пластин, вызывающее полную блокировку вала.

Типичные признаки и последствия износа

Характерные звуки: Постоянное потрескивание или периодический скрежет из области рулевой колонки при повороте руля.
Неравномерное усиление: Рывки или "провалы" мощности при плавном вращении руля, особенно на малых скоростях.
Самопроизвольные отключения: Кратковременные деактивации ЭУР с загоранием индикатора неисправности на панели приборов.
Возрастание нагрузки: Руль становится заметно тяжелее в определенных положениях или на постоянной основе.

Прогрессирующая неисправность приводит к полному отказу усилителя, что создает риск аварии из-за резкого увеличения физических усилий при маневрировании. Диагностика требует разборки двигателя для визуальной оценки состояния щеток (остаточная длина менее 5 мм – критический показатель) и коллектора (проверка глубины канавок, сколов, выгорания ламелей).

Элемент	Норма	Критический износ
Щетки	Длина ≥ 8 мм, ровная контактная поверхность	Длина ≤ 5 мм, трещины, расслоение
Коллектор	Гладкие ламели без выработки, темно-коричневый равномерный нагар	Глубокие борозды (≥0.5 мм), подгоревшие/оплавленные участки, эллипсность вала

Ремонт чаще всего заключается в замене щеточного узла или всего электродвигателя. Проточка коллектора на токарном станке возможна только при минимальном износе, однако требует последующей точной настройки балансировки. Для предотвращения повторных поломок рекомендуется использовать оригинальные комплектующие и избегать длительной работы ЭУР на предельных нагрузках.

Повреждения электропроводки и контактов

Основные неисправности электроусилителя руля (ЭУР) часто связаны с нарушением целостности проводки или ухудшением качества электрических соединений. Провода подвергаются постоянным вибрациям, перепадам температур и механическим воздействиям в подкапотном пространстве, что приводит к перетиранию изоляции, обрыву жил или коррозии металла. Особенно уязвимы жгуты вблизи подвижных элементов рулевой колонки или мотор-редуктора.

Окисление контактов в разъемах – распространенная проблема при попадании влаги или технических жидкостей (омывателя, тосола). Плохой контакт вызывает рост переходного сопротивления, локальный перегрев и нестабильную передачу управляющих сигналов между блоком управления ЭУР, датчиками крутящего момента (торсиона), угла поворота руля и электродвигателем усилителя.

Типичные проявления и последствия

Признаки повреждений включают:

Прерывистую работу ЭУР: самопроизвольное включение/выключение усилителя, "провалы" усилия на поворотах.
Появление ошибок в памяти ЭБУ (например, P0550, C1515/16, относящиеся к цепи датчика крутящего момента или двигателя).
Залипание руля или резкие скачки усилия из-за искажения сигналов с датчиков.
Полный отказ ЭУР с активацией аварийного режима (руль становится "тяжелым") и загоранием контрольной лампы на приборной панели.

Критические риски при таких неисправностях:

Потеря контроля над автомобилем из-за внезапного изменения усилия на руле.
Перегрев и возгорание поврежденной проводки при коротком замыкании.
Выход из строя дорогостоящих компонентов (блока управления, электродвигателя) из-за нештатных токов или напряжений.

Уязвимый элемент	Вид повреждения	Метод диагностики
Жгут датчика торсиона	Перелом жил у основания датчика	Визуальный осмотр, проверка сопротивления и "прозвонка" на обрыв
Колодка питания мотор-редуктора	Окисление клемм, расплавление пластика	Осмотр на снятом разъеме, измерение напряжения под нагрузкой
Массовые провода (кузов, двигатель)	Коррозия точек крепления	Проверка падения напряжения на участке цепи

Профилактика требует регулярной проверки состояния разъемов и целостности изоляции, защиты жгутов от трения гофрой, обработки контактов антикоррозийными составами. Замена поврежденных участков проводки обязательна с соблюдением сечения и цветовой маркировки.

Перегрев электродвигателя ЭУР

Основной причиной перегрева электродвигателя ЭУР является экстремальная нагрузка на систему рулевого управления. Это происходит при длительном удержании руля в крайнем положении (например, во время парковки или маневрирования на низкой скорости), а также при агрессивной езде с резкими поворотами колес на неподвижном автомобиле. Неисправности в системе охлаждения двигателя, загрязнение радиаторов или обрыв проводки датчика температуры также провоцируют критический рост температуры.

При перегреве ЭУР автоматически снижает мощность или полностью отключается для защиты обмоток статора от расплавления изоляции. Водитель ощущает резкое увеличение усилия на рулевом колесе, вплоть до полного "заклинивания". Хронические перегревы приводят к деградации магнитов ротора, короблению вала, замыканию обмоток и необратимому выходу двигателя из строя. Повреждение распространяется на блок управления, вызывая дорогостоящий ремонт.

Признаки и профилактика перегрева

Ключевые индикаторы перегрева:

Появление сообщения "Service Power Steering" или "ЭУР: проверьте систему" на панели приборов
Характерный запах горелой изоляции из зоны рулевой колонки
Прерывистая работа усилителя: кратковременные "провалы" усилия

Меры профилактики	Экстренные действия при перегреве
Избегать удержания руля в крайних положениях >5 секунд	Остановить автомобиль, заглушить двигатель на 15-20 минут
Контролировать чистоту вентиляционных отверстий блока ЭУР	Проверить предохранители и целостность проводов
Диагностика датчиков температуры раз в 2 года	Избегать повторного запуска до полного остывания

Сбои в работе электронного блока управления

Электронный блок управления (ЭБУ) является ключевым компонентом системы электроусилителя руля (ЭУР), отвечая за обработку сигналов датчиков, расчет необходимого усилия и управление электродвигателем. Его стабильная работа критична для безопасности и комфорта вождения.

Сбои в работе ЭБУ могут проявляться по-разному: от полного отказа усилителя (руль становится "тяжелым") до хаотичного изменения усилия или самопроизвольных подруливаний. Наиболее распространенными причинами таких неисправностей являются:

Основные причины сбоев ЭБУ ЭУР

Программные ошибки: Сбои в прошивке блока, возникающие из-за:

Конфликтов программного обеспечения после обновлений
Повреждения памяти из-за скачков напряжения
Ошибок алгоритмов обработки данных

Аппаратные неисправности: Физические повреждения компонентов ЭБУ:

Перегрев микропроцессора или силовых элементов
Выход из строя конденсаторов (вздутие, пробой)
Обрыв дорожек на печатной плате или коррозия контактов
Проблемы с пайкой (холодные пайки)

Проблемы с питанием и наводками:

Короткие замыкания в цепях питания или управления двигателем
Сильные электромагнитные помехи (например, от некачественного оборудования)
Просадки или превышения напряжения в бортовой сети

Последствия неисправностей ЭБУ варьируются в зависимости от характера сбоя:

Тип сбоя	Воздействие на систему ЭУР	Риск для безопасности
Полный отказ	Резкое пропадание усиления, тяжелый руль	Высокий (потеря контроля на малой скорости)
Нестабильная работа	Рывки руля, переменное усилие	Средний (непредсказуемое поведение)
Частичная деградация	Снижение точности или скорости реакции	Низкий (дискомфорт, усталость водителя)

Диагностика требует специализированного оборудования для считывания кодов ошибок и анализа данных в реальном времени. Восстановление работоспособности чаще всего включает:

Аппаратный ремонт (замена компонентов, перепайка)
Перепрошивку (обновление или восстановление ПО)
Замену блока управления (при невозможности ремонта)

Важно: Работы с ЭБУ ЭУР должны выполняться квалифицированными специалистами из-за критичности системы для безопасности движения.

Калибровка и обучение ЭУР после замены компонентов

Процедура калибровки необходима для синхронизации нового блока управления ЭУР или датчиков с системой автомобиля. Без корректной настройки модуль не сможет точно определять угол поворота руля и усилие, что приведет к некорректной работе усилителя или аварийному отключению. Современные ЭУР требуют обязательной адаптации после замены рулевой рейки, электродвигателя, датчика крутящего момента или самого блока управления.

Обучение выполняется через диагностическое оборудование, подключаемое к OBD-II разъему. Процесс включает инициализацию нулевого положения руля, калибровку датчика угла поворота и настройку параметров усиления. Для некоторых моделей требуется дополнительная процедура самообучения при движении автомобиля на низкой скорости с выполнением маневров "руль до упора влево-вправо".

Ключевые этапы процедуры

Инициализация нулевой точки: Фиксация положения прямолинейного движения
Калибровка датчика крутящего момента: Настройка соответствия между физическим усилием и электронным сигналом
Адаптация датчика угла поворота руля: Корреляция между механическим поворотом руля и данными CAN-шины

Тип замененной детали	Обязательные процедуры
Блок управления ЭУР	Полная перепрошивка + обучение нулевого положения
Рулевая рейка/мотор	Калибровка момента + адаптация угла поворота
Датчик крутящего момента	Обнуление параметров + тест самообучения

Важно! При некорректной калибровке возможны ошибки типа C1515/C1516 (несоответствие крутящего момента), U0131 (потеря связи с модулем) или активный индикатор EPS на панели приборов. После проведения работ обязательна проверка углов установки колес, так как параметры ЭУР напрямую влияют на работу системы курсовой устойчивости.

Влияние разряженного АКБ на работу ЭУР

Разряженная аккумуляторная батарея напрямую нарушает функционирование электроусилителя руля (ЭУР), поскольку система требует стабильного высокого напряжения для питания электродвигателя и управляющей электроники. При падении напряжения ниже 10-11 В блок управления ЭУР фиксирует критическую неисправность и принудительно отключает усилитель для предотвращения повреждений. Это происходит независимо от состояния генератора в момент события.

Отключение ЭУР приводит к резкому увеличению усилия на рулевом колесе – руль становится «тяжелым», что создает аварийную ситуацию, особенно на малых скоростях или при маневрировании. Одновременно на приборной панели активируется предупреждающая лампа неисправности системы усилителя, а в памяти блока управления сохраняется соответствующий код ошибки (например, U3000, C1510 в зависимости от модели авто).

Ключевые последствия и особенности работы

Полная потеря усиления: Электродвигатель ЭУР прекращает работу, водитель вынужден прикладывать значительные физические усилия для поворота колес.
«Ступенчатое» восстановление: После запуска двигателя с помощью ПЗУ или «прикуривания» ЭУР активируется только после стабилизации напряжения в бортовой сети (обычно через 1-3 минуты). Система выполняет самодиагностику перед включением.
Риск ложных срабатываний: Кратковременные просадки напряжения при запуске стартером могут вызвать одноразовое отключение ЭУР даже на исправном АКБ (особенно в мороз).
Необратимые отказы: Хронический глубокий разряд АКБ провоцирует преждевременный износ щеток электродвигателя и сокращает ресурс блока управления из-за постоянных перегрузок.

Уровень заряда АКБ	Напряжение (В)	Реакция ЭУР
Норма (>75%)	12.6 - 14.5	Штатная работа
Частичный разряд (50-75%)	12.0 - 12.5	Возможны кратковременные отключения при запуске
Глубокий разряд (<50%)	<11.8	Аварийное отключение, ошибка в памяти ЭБУ

Стоимость ремонта электроусилителя руля

Цена восстановления ЭУР варьируется в широких пределах и зависит от характера поломки, модели автомобиля и ценовой политики сервиса. Неисправности могут затрагивать как программное обеспечение и датчики, так и механические компоненты или электродвигатель.

Самой бюджетной частью ремонта обычно становится диагностика (500–3000 ₽), тогда как замена блока управления или перемотка статора двигателя требуют существенных затрат. Стоимость оригинальных запчастей значительно повышает итоговую сумму по сравнению с использованием аналогов или восстановленных деталей.

Факторы влияния на стоимость

Тип неисправности: Калибровка датчика угла поворота (от 1500 ₽) дешевле замены шестерни редуктора (от 7000 ₽).
Модель авто: Ремонт ЭУР для европейских премиум-брендов обходится на 40-60% дороже, чем для массовых азиатских моделей.
Статус мастерской: Дилерские центры берут на 20-30% больше независимых СТО за аналогичные работы.

Вид работ	Диапазон цен (₽)
Программная адаптация	1 000 – 5 000
Замена датчика крутящего момента	3 500 – 12 000
Ремонт электродвигателя	6 000 – 25 000
Установка б/у блока управления	8 000 – 35 000

Важно: Полная замена узла ЭУР в сборе иногда экономически нецелесообразна – стоимость нового агрегата достигает 30% цены подержанного автомобиля. Комплексная диагностика перед ремонтом исключает замену исправных компонентов.

Возможности самостоятельного ремонта ЭУР

Самостоятельное вмешательство в электроусилитель руля возможно лишь для ограниченного круга задач, требующих базовых навыков авторемонта и понимания электрических систем. Большинство операций связано с диагностикой и заменой периферийных компонентов, а не с ремонтом самого блока управления или электродвигателя.

Ключевое условие – точное определение неисправности через компьютерную диагностику сканером, поддерживающим чтение ошибок ЭУР. Без корректных кодов неисправностей любые манипуляции рискованны и могут усугубить проблему.

Типовые случаи ремонта своими силами

Замена датчиков: крутящего момента на рулевой колонке, положения ротора или угла поворота руля при доступном расположении и наличии заводских разъемов.
Восстановление контактов: чистка окисленных клемм аккумулятора, ремонт проводки питания/массы, замена предохранителей.
Механические неполадки: устранение люфтов в карданном валу рулевой колонки, замена изношенных подшипников.

Критически сложные для непрофессионала операции:

Программирование или замена блока управления ЭУР (требует калибровки и спецоборудования).
Разборка/восстановление электродвигателя усилителя.
Ремонт инвертора, управляющего силовыми цепями.

Меры предосторожности	Риски при нарушении
Обязательное отключение АКБ перед работами	Короткое замыкание, выход из строя ЭБУ
Использование диэлектрических инструментов	Повреждение электронных компонентов статическим током
Проверка корректности установки датчиков	Некорректная работа усилителя, ошибки системы

Важно: после любых манипуляций необходима инициализация системы ЭУР через сервисное ПО и проверка угла установки датчика поворота руля. Неправильная сборка или калибровка приводит к отсутствию усиления или самопроизвольному вращению руля.

Тюнинг и изменение характеристик ЭУР чип-тюнингом

Чип-тюнинг электроусилителя руля предполагает программную коррекцию параметров блока управления (ЭБУ) для изменения базовых характеристик системы. Вмешательство осуществляется через диагностический разъем OBD-II или прямым подключением к микросхемам контроллера. Процедура требует специализированного оборудования и глубокого понимания алгоритмов работы ЭУР.

Основная цель модификаций – адаптация усилителя под индивидуальные запросы водителя и специфику автомобиля. Возможности включают регулировку скорости отклика на рулевое воздействие, калибровку зависимости усилия от скорости движения, настройку демпфирующих характеристик и корректировку центровки руля. Важно учитывать, что некорректные изменения могут спровоцировать ошибки системы и преждевременный износ компонентов.

Ключевые аспекты настройки

Основные регулируемые параметры при чип-тюнинге ЭУР:

Градуировка усилия: Корректировка зависимости между прилагаемым водителем усилием и откликом мотора
Активная центровка: Настройка скорости возврата руля в нейтральное положение
Адаптация к скорости: Изменение алгоритма уменьшения помощи на высоких скоростях
Демпфирование: Регулировка сопротивления при резких маневрах для улучшения обратной связи

Пример изменения характеристик после тюнинга:

Параметр	Стандарт	После тюнинга
Усилие на парковке	Максимальное	Снижено на 15-25%
Отклик на скорости 100+ км/ч	Чрезмерно тугое	Естественная обратная связь
Скорость самовозврата	Замедленный	Прогнозируемый и четкий

При профессиональном подходе чип-тюнинг позволяет добиться:

Персонализированной информативности рулевого управления
Повышения точности маневрирования на спортивных трассах
Комфортного управления при парковке без потери "ощущения дороги"
Синхронизации работы ЭУР с доработанной подвеской

Критически важно выполнять калибровку датчиков угла поворота и момента после внесения изменений в ПО для предотвращения ошибок системы.

Влияние ЭУР на расход топлива автомобиля

Электроусилитель руля исключает гидравлический насос, постоянно связанный ремнем с коленчатым валом двигателя. Это устраняет постоянную механическую нагрузку, характерную для традиционных ГУР, где насос отбирает мощность независимо от маневрирования.

Потребление энергии ЭУР происходит исключительно при повороте рулевого колеса и пропорционально приложенному усилию. Электронный блок дозирует ток, подаваемый на электромотор, минимизируя паразитные потери. В режиме прямолинейного движения система практически неактивна.

Ключевые аспекты экономии

Снижение нагрузки на двигатель: Отсутствие постоянного привода насоса экономит до 0.5 л/100 км в сравнении с ГУР, особенно в городском цикле с частыми поворотами.

Адаптивное энергопотребление: Интеллектуальные алгоритмы регулируют мощность усилителя в зависимости от:

Скорости автомобиля (меньшее усиление на высокой скорости)
Угла поворота руля
Режима движения (например, парковка)

Дополнительные факторы:

Отсутствие гидравлических потерь КПД в магистралях и насосе
Регенерация энергии при возврате руля в нейтральное положение (в продвинутых системах)
Минимизация обслуживания (нет замены жидкости, ремней)

Тип усилителя	Потребление энергии	Влияние на расход
ГУР	Постоянное, от двигателя	+0.3–0.8 л/100 км
ЭУР	Только при маневрировании	До 0.1–0.2 л/100 км

Энергопотребление электроусилителя руля

Энергопотребление ЭУР напрямую зависит от текущих условий движения и действий водителя. В штатных режимах (прямолинейное движение, небольшие корректировки) усилие минимально, что обеспечивает низкий расход энергии – обычно в пределах 1-5 ампер. При парковке или маневрах на низкой скорости требуется максимальное усилие, и ток может достигать 50-70 ампер, создавая кратковременную, но значительную нагрузку на бортовую сеть.

Конструктивные особенности системы напрямую влияют на эффективность: современные ЭУР с бесщеточными двигателями и оптимизированными алгоритмами управления снижают базовое потребление на 15-30% по сравнению с ранними моделями. Ключевым фактором остается скорость автомобиля: на высоких скоростях усилитель практически не задействуется, тогда как в городском цикле "старт-стоп" его вклад в общий расход топлива может достигать 0.2-0.5 л/100 км.

Факторы, влияющие на энергозатраты

Скорость движения: Обратная зависимость – потребление падает при ее увеличении.
Угол поворота руля: Резкие или полные повороты требуют пиковой мощности.
Состояние покрышек и давление в них: Сопротивление качению увеличивает нагрузку на двигатель ЭУР.
Тип двигателя ЭУР: Бесщеточные (BLDC) эффективнее коллекторных.

Режим работы	Диапазон потребляемого тока (А)	Влияние на топливопотребление
Прямолинейное движение	1-5	Пренебрежимо мало
Активное маневрирование (город)	10-30	Заметное (до +0.3 л/100 км)
Парковка (руль вывернут до упора)	50-70	Кратковременное, но максимальное

Важно: Длительная работа ЭУР на предельных нагрузках (например, удержание руля в крайнем положении) может вызвать перегрев и срабатывание защиты. Системы с адаптивным управлением (например, переменное усиление в зависимости от скорости) оптимизируют баланс между комфортом и энергоэффективностью.

Весогабаритные характеристики ЭУР

Электроусилитель руля отличается компактными размерами и меньшей массой по сравнению с гидравлическими аналогами за счет отсутствия насоса, гидравлических магистралей и рабочей жидкости. Конструкция ЭУР объединяет электродвигатель, датчики крутящего момента и блок управления в единый модуль, что сокращает занимаемое пространство в подкапотной зоне или на рулевой колонке.

Масса системы варьируется от 4 до 10 кг в зависимости от типа автомобиля и требуемой мощности усиления. Колонные ЭУР легче (4-6 кг) и компактнее реечных (6-10 кг), так как не интегрируются непосредственно в рулевой механизм. Уменьшение габаритов позволяет гибко размещать компоненты, освобождая место для других агрегатов и улучшая развесовку.

Факторы влияния и преимущества

Тип компоновки: колонные ЭУР компактнее реечных за счет выноса привода от зоны рейки.
Мощность электродвигателя: для тяжелых авто требуются более габаритные моторы (например, 600 Вт против 400 Вт для легковых).
Материалы корпуса: применение алюминиевых сплавов вместо чугуна снижает массу на 15-20%.

Параметр	Колонный ЭУР	Реечный ЭУР
Средняя масса	4-6 кг	6-10 кг
Габариты (Д×Ш×В)	220×120×100 мм	300×180×150 мм
Типовое размещение	Рулевая колонка	Рулевая рейка

Снижение массы ЭУР уменьшает неподрессоренные нагрузки на переднюю ось, улучшая управляемость и плавность хода. Компактность системы упрощает компоновку моторного отсека в электромобилях и гибридах, где критично пространство для тяговой батареи.

Преимущества ЭУР с точки зрения экологии

Электроусилитель руля полностью исключает использование гидравлической жидкости, предотвращая её утечки в почву и грунтовые воды при эксплуатации, ремонте или утилизации транспортного средства. Это снижает химическое загрязнение экосистем и исключает необходимость производства, транспортировки и переработки технических масел.

Отсутствие гидравлического насоса, постоянно подключённого к двигателю через ременную передачу, снижает механическую нагрузку на силовой агрегат. Это приводит к уменьшению расхода топлива (в среднем на 0,2–0,5 л/100 км) и пропорциональному сокращению выбросов CO₂, оксидов азота и сажи, особенно заметному в городском цикле движения.

Ключевые экологические аспекты

Энергоэффективность: Потребление энергии только при повороте руля против постоянной работы гидронасоса
Снижение массы: Упрощение конструкции уменьшает общий вес автомобиля на 2–5 кг
Адаптивное управление: Режимы работы, оптимизирующие энергопотребление (например, на трассе)

Параметр	ЭУР	ГУР
Выбросы CO₂ (городской цикл)	↓ на 3–7%	Базовый уровень
Токсичные жидкости в конструкции	Отсутствуют	До 1 литра

Интеграция с системами старт-стоп обеспечивает мгновенную работу усилителя при запуске двигателя, исключая холостой ход для "прокачки" гидравлики. Дополнительный экологический эффект достигается за счёт совместимости с рекуперацией энергии в гибридных моделях.

ЭУР в системах автоматического вождения

Электроусилитель руля (ЭУР) является ключевым исполнительным механизмом в системах автоматического управления автомобилем. Он обеспечивает точное и быстрое изменение угла поворота управляемых колес по командам от центрального контроллера без участия водителя.

Благодаря прямому электрическому управлению и обратной связи по крутящему моменту, ЭУР позволяет реализовать сложные алгоритмы руления: поддержание полосы, автоматическую парковку, объезд препятствий и адаптацию к дорожным условиям. Его быстродействие и предсказуемость критичны для безопасности автономных функций.

Особенности интеграции ЭУР с автопилотом

Применение усилителя в автономных системах требует:

Избыточности управления – дублирование датчиков и контроллеров для сохранения работоспособности при отказах
Высокоскоростной шины данных (CAN FD, FlexRay) для синхронизации с радарами, камерами и навигацией
Режима "электронной рулевой колонки" – полного отключения механической связи при активации автопилота

Типовые алгоритмы взаимодействия:

Контроллер автопилота вычисляет целевой угол поворота колес
ЭУР получает команду через защищенный канал связи
Исполнительный электродвигатель реализует заданное перемещение
Датчики угла и момента передают подтверждение выполнения

Параметр	Требование для автономных систем
Время реакции	Менее 100 мс
Точность позиционирования	±0.5°
Диагностика неисправностей	Многоуровневая с аварийными протоколами

Современные ЭУР поддерживают бесступенчатую регулировку усилия, что позволяет адаптировать характер руления под режим автопилота – от "спортивного" отклика на скоростных трассах до плавных маневров в городе.

Парковочные ассистенты и электроусилитель

Интеграция парковочных ассистентов с электроусилителем руля (ЭУР) стала ключевым фактором повышения комфорта и точности маневрирования. ЭУР, в отличие от гидравлических систем, мгновенно обрабатывает сигналы от датчиков и камер, обеспечивая автоматическую коррекцию угла поворота колес. Это позволяет реализовать функции полуавтономной парковки, где водитель лишь контролирует скорость, а система самостоятельно выбирает траекторию.

Синхронизация осуществляется через блок управления ЭУР, который получает данные от ультразвуковых сенсоров, радаров и камер парковочного ассистента. Алгоритмы анализируют расстояние до препятствий, габариты парковочного места и текущее положение колес, формируя команды на электромотор усилителя. Это исключает необходимость ручного "перехвата" руля при сложных маневрах, снижая нагрузку на водителя.

Принципы взаимодействия систем

Ключевые особенности совместной работы включают:

Адаптивное усиление: ЭУР автоматически снижает сопротивление руля на малой скорости, облегчая вращение при парковке.
Коррекция траектории: При активации ассистента система вмешивается в управление, подруливая для предотвращения срезания угла или наезда на бордюр.
Обратная связь: Вибрация на рулевом колесе предупреждает о приближении к препятствиям, синхронизированная с сигналами парктроника.

Функция	Роль ЭУР	Источник данных
Параллельная парковка	Автоматическое вращение руля по рассчитанной траектории	Бортовые камеры, ультразвуковые датчики
Поперечная парковка	Точное позиционирование колес при заезде в "карман"	Радары бокового обзора
Выезд с парковки	Блокировка резких поворотов при близости препятствий	Датчики переднего/заднего бампера

Современные системы, такие как Park Assist, используют ЭУР для полной автоматизации процесса: при активации режима автомобиль самостоятельно паркуется за 3-4 цикла "движение-руление". Водитель лишь переключает передачи и тормозит. Развитие технологии ведет к интеграции с круиз-контролем для автоматического поиска парковочных мест во время движения.

Удержание автомобиля в полосе с помощью ЭУР

Электроусилитель руля (ЭУР) активно взаимодействует с системами активной безопасности, такими как Lane Keeping Assist (LKA) или Lane Departure Warning (LDW). При получении сигналов от камер и датчиков о непреднамеренном смещении автомобиля за пределы разметки, блок управления ЭУР создает контролируемое противодействие на рулевом колесе. Это вибрирующее или возрастающее усилие дает водителю тактильный сигнал о необходимости коррекции траектории.

В продвинутых системах ЭУР способен самостоятельно выполнять микрокоррекции рулевого управления для удержания машины в центре полосы. Алгоритмы анализируют дорожную разметку в реальном времени и генерируют управляющие импульсы на электромотор усилителя, который подруливает колеса на доли градуса без участия водителя. Данная функция особенно эффективна на автомагистралях с четкой разметкой.

Ключевые особенности реализации

Точность коррекции: ЭУР обеспечивает плавное и дозированное вмешательство благодаря мгновенному отклику электромотора
Адаптация к скорости: интенсивность помощи возрастает на высоких скоростях и снижается в городском потоке
Синергия с датчиками: интеграция с камерами, радарами и картографическими данными для прогнозирования траектории

Тип воздействия	Принцип работы	Эффект для водителя
Тактильное предупреждение	Кратковременное увеличение сопротивления руля	Вибрация или "тяжесть" рулевого колеса
Активное подруливание	Автономная коррекция угла поворота колес	Автоматическое возвращение в полосу без усилий

Важным аспектом остается приоритет действий водителя – система мгновенно деактивируется при обнаружении ручного управления. Современные ЭУР также учитывают стиль вождения, адаптируя пороги срабатывания под индивидуальные манеры управления автомобилем.

Системы автоматической парковки на базе ЭУР

Электроусилитель руля (ЭУР) выступает ключевой аппаратной платформой для реализации систем автоматической парковки (АП). Его интегрированные электродвигатели и точные датчики угла поворота руля обеспечивают необходимую аппаратную основу для компьютерного управления траекторией движения без дополнительных механических компонентов. Электронный блок управления (ЭБУ) ЭУР, изначально отвечающий за регулировку усилия на руле, получает расширенные алгоритмы, позволяющие ему напрямую управлять мотором усилителя для автоматического поворота колес согласно заданному сценарию парковки.

Синхронизация ЭУР с другими системами автомобиля, такими как контроллеры двигателя, тормозов, ультразвуковые или камерные датчики парковки, происходит через высокоскоростные шины данных (CAN/LIN). ЭБУ ЭУР, получая в реальном времени данные о препятствиях и целевом положении автомобиля, рассчитывает оптимальную траекторию и формирует точные управляющие сигналы для электродвигателя усилителя. Это обеспечивает плавное и точное автоматическое маневрирование на низких скоростях.

Принципы работы и ключевые функции

Активация системы автоматической парковки обычно инициируется водителем через отдельную кнопку или меню мультимедийной системы. После включения и выбора типа маневра (параллельная, перпендикулярная, выезд из парковочного места) датчики начинают сканировать окружающее пространство:

Поиск места: Ультразвуковые сенсоры измеряют длину и глубину потенциального парковочного кармана.
Расчет траектории: ЭБУ на основе данных о габаритах авто и свободном пространстве вычисляет путь движения.
Автоматическое руление: ЭУР, получая команды от ЭБУ АП, поворачивает колеса на требуемый угол с высокой точностью.
Координация с двигателем и тормозами: Водитель контролирует скорость педалями газа/тормоза, система самостоятельно управляет только рулевым управлением (хотя в продвинутых системах возможен полный контроль над всеми агрегатами).

Система постоянно отслеживает окружающую обстановку. При обнаружении внезапного препятствия (пешеход, другой автомобиль) маневр немедленно прерывается, и управление возвращается водителю. Информация о ходе парковки отображается на приборной панели или центральном дисплее.

Преимущества интеграции с ЭУР

Использование ЭУР в качестве основы для АП дает значительные инженерные и эксплуатационные преимущества:

Компактность и экономичность: Отсутствие необходимости в установке отдельного силового привода для руления снижает вес и стоимость системы.
Высокая точность и скорость реакции: Электродвигатель ЭУР обеспечивает мгновенный и точный отклик на команды ЭБУ.
Надежность: Используется уже отработанная и надежная конструкция усилителя.
Бесшумность: Работа электромотора ЭУР практически не слышна.
Гибкость: Программное обновление ЭБУ ЭУР позволяет добавлять новые функции и улучшать алгоритмы парковки.

Развитие систем АП на базе ЭУР идет по пути повышения автономности (управление не только рулем, но и скоростью/тормозами), интеграции с круговым обзором камер и улучшения алгоритмов распознавания сложных парковочных сценариев.

Эволюция электроусилителей руля: реечные и колонковые

Первые электроусилители руля (ЭУР) появились в конце 1990-х как альтернатива гидравлическим системам. Реечный тип изначально доминировал, интегрируя электромотор непосредственно в рулевую рейку. Это обеспечивало высокую точность управления и отличную обратную связь, особенно на скоростных маневрах. Однако сложность конструкции и дороговизна обслуживания ограничивали массовое распространение.

Колонковые ЭУР, где мотор расположен на рулевой колонке, стали ответом на запросы экономии. За счет упрощённой компоновки и дешёвых материалов они резко снизили стоимость систем. Несмотря на меньшую информативность руля и "искусственное" ощущение на дороге, этот вариант быстро завоевал рынок бюджетных авто. Эволюция шла по пути удешевления, часто в ущерб тактильным характеристикам.

Ключевые различия технологий

Параметр	Реечный ЭУР	Колонковый ЭУР
Расположение двигателя	Интегрирован в рейку	На рулевой колонке
Обратная связь	Максимально естественная	Частично "цифровая"
Стоимость производства	Высокая (до +40%)	Низкая
Ремонтопригодность	Сложный демонтаж рейки	Простая замена модуля
Типичное применение	Премиум-сегмент, спорткары	Бюджетные и городские авто

Современные тренды смещают баланс: реечные системы получают новые алгоритмы управления, компенсирующие недостатки через программные решения. В колонковых ЭУР внедряются датчики крутящего момента двойного резервирования, повышающие безопасность. Оба типа эволюционируют в сторону интеграции с системами автономного вождения:

Единая шина данных CAN/FlexRay для обмена сигналами
Аппаратная поддержка автоматического паркинга
Адаптивное изменение усилия по GPS-координатам

Прогресс в полупроводниках позволил создать гибридные конструкции, где мотор колонки дополняется вспомогательными исполнительными механизмами на рейке. Такие решения нивелируют традиционные недостатки, сохраняя ценовую доступность. Будущее – за модульными ЭУР с искусственным интеллектом, прогнозирующими усилие на основе стиля вождения и дорожной ситуации.

Перспективы развития технологии ЭУР: steer-by-wire

Полный отказ от механической связи между рулём и колёсами открывает качественно новые возможности. Система steer-by-wire (SbW) заменяет традиционный рулевой вал и шестерни на электронные контроллеры, датчики и электроприводы, передавая команды водителя исключительно по цифровым шинам.

Эта архитектура принципиально меняет взаимодействие с автомобилем, обеспечивая беспрецедентную гибкость в настройке характеристик рулевого управления. Производители получают инструмент для адаптации реакции руля под конкретные условия движения, стиль вождения или тип дорожного покрытия программным способом, без ограничений физической механики.

Ключевые направления развития и преимущества

Внедрение steer-by-wire обещает несколько революционных изменений:

Повышение безопасности: Система способна автономно корректировать траекторию (например, при уводе с полосы или экстренном объезде препятствия), интегрируясь с ADAS. Отсутствие жёсткой связи исключает травмы от удара рулевой колонкой при ДТП.
Свобода компоновки салона: Ликвидация громоздкой механической колонки позволяет радикально переосмыслить пространство водителя – создавать складывающиеся/убирающиеся рули, изменяемые педали или мультифункциональные пульты управления.
Адаптивность и персонализация: Характеристики рулевого усилия, соотношение углов поворота руля и колёс (variable ratio), обратная связь настраиваются индивидуально для каждого водителя или режима ("Спорт", "Комфорт", "Город").
Интеграция с автономным вождением: SbW – критически важная платформа для робомобилей, обеспечивающая бесшовный переход управления между человеком и ИИ без механических переключений.

Основные технологические и потребительские вызовы:

Вызов	Способы преодоления
Требования к надёжности и отказоустойчивости	Дублирование систем (резервные контроллеры, датчики, источники питания), строгие стандарты ASIL-D
Минимизация задержек сигнала (латентности)	Высокоскоростные шины данных (CAN FD, Ethernet), оптимизация алгоритмов управления
Реалистичность тактильной обратной связи	Совершенствование актуаторов и ПО, имитирующих усилие на руле
Доверие пользователей и законодательство	Поэтапное внедрение (гибридные системы), тестирование, обновление нормативной базы

Несмотря на сложности, тренд очевиден: массовый переход на steer-by-wire в ближайшем десятилетии. Пионеры (Infiniti Q50, Toyota bZ4X, Lexus RZ) доказали работоспособность концепции. Дальнейшее развитие будет фокусироваться на снижении стоимости, повышении энергоэффективности и создании унифицированных отраслевых платформ для ускорения интеграции.

Сравнение надежности ЭУР разных автопроизводителей

Надежность электроусилителя руля (ЭУР) варьируется между брендами из-за различий в подходах к проектированию, качестве компонентов и алгоритмах управления. Ключевыми факторами, влияющими на долговечность, являются конструкция электродвигателя, тип датчиков крутящего момента, устойчивость электроники к перегреву и вибрациям, а также защищенность узла от влаги и дорожных реагентов.

Японские и корейские производители традиционно лидируют по безотказности ЭУР благодаря консервативным инженерным решениям и многоступенчатому тестированию. Европейские марки чаще внедряют сложные системы с расширенным функционалом (например, автоматическое парковочное управление), что потенциально снижает ресурс. Бюджетные модели некоторых марок подвержены рискам из-за упрощенных схем и экономии на материалах.

Оценка надежности по брендам

Производитель	Особенности реализации	Типичные проблемы	Уровень надежности
Toyota/Lexus	Дублированные датчики, защищенные разъемы	Редкие сбои ПО после 150+ тыс. км	★★★★★
Hyundai/Kia	Упрощенная механика, термостойкая изоляция	Износ щеток двигателя после 7-8 лет	★★★★☆
BMW/Mercedes	Интеграция с системами стабилизации	Чувствительность к перепадам напряжения	★★★☆☆
Renault/Nissan	Унификация модулей для платформ B0	Окисление контактов в сыром климате	★★☆☆☆
Lada	Адаптация импортных компонентов	Деградация датчика крутящего момента	★☆☆☆☆

Критически важные аспекты для продления срока службы ЭУР любого производителя:

Регулярная диагностика угла поворота руля и калибровки датчика момента
Защита разъемов ЭБУ от влаги при мойке двигателя
Избегание удержания руля в крайних положениях дольше 5 секунд

Список источников

Гладов Г.Б. Конструкция электронных систем управления автомобилем. Москва: Академия, 2021.
Петров К.А. Эволюция рулевых механизмов: от гидравлики к электроприводу. Журнал "Автотранспорт", №8, 2022.
Сидоров В.Л. Диагностика неисправностей ЭУР. Учебное пособие для СПО. СПб: Технолит, 2020.
Bosch Automotive Electrics and Automotive Electronics. 6th ed. Springer Vieweg, 2020. (Раздел 12: Steering Systems)
Официальные технические бюллетени ZF TRW: EPS System Design and Functional Safety, 2021.
Научная статья: Иванов Д.С. "Алгоритмы коррекции усилия ЭУР при разгоне". Вестник МАДИ, т. 54, №3, 2023.
Техническая документация Volkswagen Group: SSP 520 Электроусилитель руля третьего поколения, 2022.
