Евроручки на ВАЗ-2107 - описание и установка

Статья обновлена: 18.08.2025

Штатные ручки дверей ВАЗ-2107 имеют архаичную конструкцию и часто выходят из строя.

Замена на евроручки решает проблемы с открыванием и придает салону современный вид.

Статья подробно описывает особенности выбора и процесс монтажа механизмов.

Подготовка инструментов для монтажа

Перед началом установки евроручек на ВАЗ-2107 необходимо собрать комплект инструментов. Отсутствие даже одного элемента может прервать процесс монтажа и привести к повреждению деталей кузова или новых ручек.

Обязательно подготовьте рабочее место с хорошим освещением и очистите дверные карты от посторонних предметов. Рекомендуется использовать магнитный лоток для крепежа во избежание потери мелких деталей.

Базовый набор инструментов

Для стандартного монтажа потребуются:

Крестовые отвёртки №2 и №3 (филипсовые)
Торцевой ключ на 10 мм с удлинителем
Шестигранник на 5 мм (для регулировки механизма)
Кусачки-бокорезы для обработки уплотнителей
Шуруповёрт с регулировкой крутящего момента

Дополнительные приспособления для корректной установки:

Монтажный нож с новым лезвием
Консистентная смазка (типа Литол-24)
Малярный скотч для защиты ЛКП
Штангенциркуль для точной разметки

Инструмент	Назначение	Альтернатива
Керн	Разметка отверстий под крепёж	Острый гвоздь
Ступенчатое сверло 8-25 мм	Формирование технологических отверстий	Коронка по металлу

Внимание: При сверлении обязательно используйте защитные очки! Металлическая стружка может повредить глаза. После обработки кромок отверстий удалите заусенцы надфилем.

Демонтаж стандартных дверных ручек

Откройте дверь и снимите обшивку, открутив саморезы крепления по периметру и в зоне динамиков. Аккуратно отсоедините клипсы пластиковой панели от металлического каркаса двери, начиная с нижнего края. Отложите обшивку в сторону, избегая повреждения подключенных проводов при наличии электростеклоподъемников.

Оголите внутреннюю часть двери, сняв гидроизоляционную пленку (при необходимости). Найдите крепежные элементы ручки: два винта с внутренней стороны, удерживающих механизм. Для доступа к верхнему винту потребуется частично демонтировать или сдвинуть оконный направляющий механизм.

Пошаговая инструкция

Отсоедините тяги:
- Снимите стопорное кольцо с штифта тяги наружного открывания
- Отсоедините трос внутренней ручки от замка
Выкрутите крепеж:
- Используя головку на 10 мм, удалите оба винта крепления
- Извлеките декоративные заглушки (при наличии)
Извлеките механизм:
- Проведите ручку вперед по направляющим пазам
- Выведите корпус через технологическое отверстие наружу

Важно: перед установкой евроручек обязательно зачистите ржавчину в зоне монтажа и обработайте металл антикоррозийным составом. Сохраните демонтированные винты и тяги – они могут понадобиться для крепления новых элементов.

Снятие дверной обшивки салона

Откройте дверь и снимите пластмассовую заглушку с внутренней стороны рукоятки открывания. Отверните крестовой отверткой винт, скрытый под заглушкой. Потяните рукоятку на себя и снимите её с посадочного места, освободив фиксирующий штырь.

Снимите декоративную накладку с кнопки замка двери, поддев её плоской отверткой. Открутите винт крепления под накладкой. Демонтируйте подлокотник, открутив два самореза в нижней части и один – под отсеком для мелких предметов.

Демонтаж обивки

Вытащите динамик из посадочного гнезда, отжав фиксаторы по периметру.
Отсоедините разъём проводки подсветки ручки стеклоподъёмника (при наличии).
Подденьте монтажной лопаткой нижний край обшивки по всей длине двери.
Потяните обивку вверх и наружу, последовательно освобождая клипсы крепления.

Важно!

Прикладывайте усилие строго перпендикулярно поверхности двери.
Пластиковые пистоны фиксаторов могут ломаться – подготовьте замену.

После отсоединения клипс поднимите обшивку вверх для снятия с крючков верхнего торца. Отсоедините трос механического замка двери, нажав на фиксатор крепления. Аккуратно отведите обивку от кузова, обеспечив доступ к евроручкам.

Подготовка монтажных отверстий в двери

Определите точное расположение новых отверстий под евроручку, используя шаблон от комплекта или приложив механизм к внутренней поверхности двери. Отметьте центры будущих отверстий маркером через технологические прорези в корпусе ручки, контролируя симметричность разметки относительно дверной ручки.

Просверлите отмеченные точки сверлом диаметром 3-4 мм для создания направляющих лунок. Увеличьте отверстия до нужного диаметра (обычно 8-10 мм) ступенчатым сверлом или коронкой, избегая перекоса инструмента. Обработайте края отверстий круглым напильником для удаления заусенцев.

Ключевые этапы обработки

Обезжирьте металл вокруг отверстий уайт-спиритом
Нанесите антикоррозийный грунт на срезы металла
Проверьте совпадение отверстий с крепежными шпильками ручки

При сверлении обязательно придерживайте металл дверной карты с обратной стороны для предотвращения деформации. Используйте защитные очки для безопасности. После обработки протрите внутреннюю полость двери от металлической стружки.

Инструмент	Назначение
Коронка по металлу Ø8 мм	Формирование основных отверстий
Напильник полукруглый	Зачистка кромок
Центровочное сверло	Первичная разметка

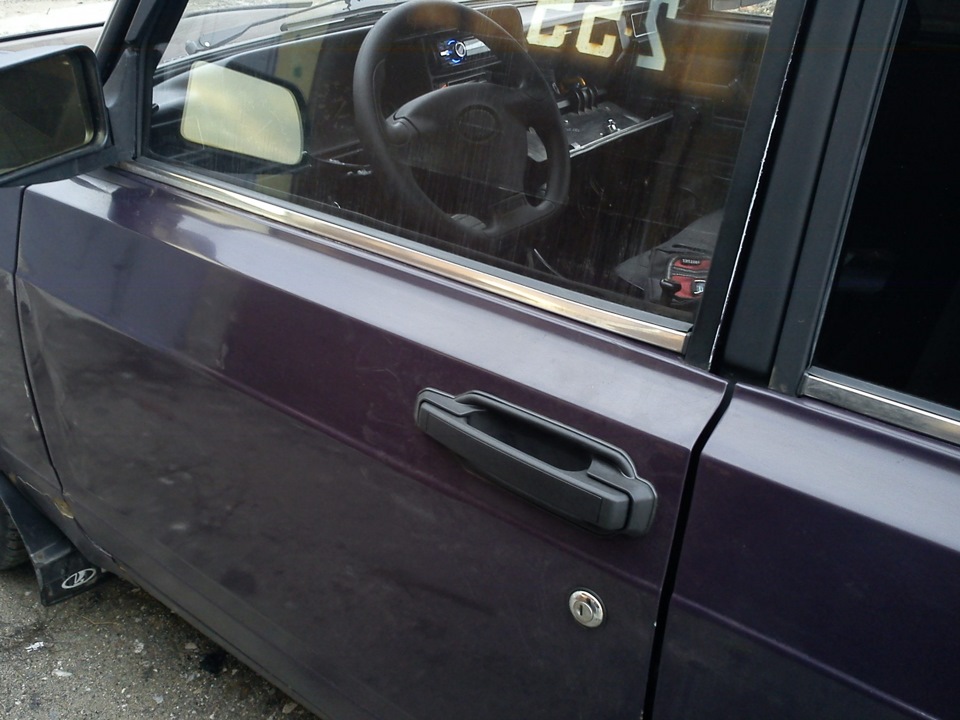

Установка наружной евроручки водительской двери

Снимите обшивку двери, демонтировав крепежные винты и клипсы по периметру панели. Отключите разъемы стеклоподъемника и подсветки при их наличии, после чего аккуратно отведите обшивку в сторону, не повредив крепежные элементы. Обеспечьте доступ к внутренней поверхности дверного полотна, удалив влагозащитную мембрану в зоне монтажа ручки.

Выкрутите два болта крепления штатной ручки изнутри дверной полости, используя торцевой ключ на 10 мм. Проденьте тяги механизма замка через технологические отверстия, после чего извлеките заводскую ручку наружу вместе с тягами. Сравните геометрию посадочной зоны евроручки с оригиналом, при необходимости подгоните отверстия напильником.

Монтаж и регулировка

Вставьте новую ручку в посадочное гнездо снаружи, совместив крепежные точки с отверстиями в металле. Зафиксируйте ее изнутри двумя штатными болтами, не допуская перекоса. Подключите тяги к замку согласно схеме:

Короткая тяга – к рычагу центрального запирания
Длинная тяга – к механизму открывания замка

Проверьте работоспособность: при нажатии на ручку должен срабатывать замок, а при подъеме – открываться защелка. При необходимости отрегулируйте длину тяг, ослабив контргайки на наконечниках. Убедитесь в отсутствии заеданий на всех этапах хода ручки.

Верните гидроизоляцию на место, используя новый скотч при повреждении старого покрытия. Установите дверную карту, защелкнув клипсы и завернув винты крепления. Проведите финальное тестирование: 5-10 циклов открывания/закрывания с проверкой реакции центрального замка.

Критичные ошибки	Последствия
Перепутаны тяги	Блокировка замка, невозможность открыть дверь
Недостаточная затяжка болтов	Люфт ручки, повреждение крепежных ушек
Отсутствие гидроизоляции	Коррозия внутренних элементов двери

Монтаж тяги механизма открывания

Подготовьте тягу требуемой длины (ориентировочно 600-650 мм), предварительно сняв размеры от места крепления евроручки до замка двери с учетом плавных изгибов. Используйте стальной тросик в пластиковой оболочке диаметром 1,5-2 мм или готовый комплект для ВАЗ-2107. Зачистите концы троса на 15-20 мм для последующего крепления.

Снимите обшивку двери и демонтируйте штатный тяговый механизм. Проложите новую тягу параллельно штатным коммуникациям, избегая резких перегибов и контакта с подвижными элементами стеклоподъемника. Фиксируйте оболочку троса пластиковыми хомутами через каждые 15 см к каркасу двери, оставляя легкую слабину для компенсации вибраций.

Крепление и регулировка

Присоедините концы тяги к рычагам:

Со стороны ручки – заведите оголенный трос в крепежное ушко и зафиксируйте обжимной гильзой
У замка – используйте переходную пластину или штатный кронштейн, затяните контргайкой

Проверьте работоспособность: при нажатии на ручку тяга должна плавно перемещаться в оболочке и полностью открывать замок без заеданий. При необходимости укоротите оболочку кусачками или ослабьте хомуты для корректировки положения. Убедитесь в отсутствии помех при опускании/подъеме стекла.

Типичные ошибки монтажа:

Ошибка	Последствие	Решение
Перегиб троса под острым углом	Заедание механизма	Увеличить радиус изгиба
Слишком тугое натяжение	Обрыв тяги	Ослабить крепления оболочки
Контакт со стеклоподъемником	Посторонние шумы	Переложить трассу

После проверки установите обшивку, предварительно выведя ручку через технологическое отверстие. Дважды проверьте срабатывание замка при закрытой двери перед окончательной сборкой.

Регулировка хода тяги запорного устройства

После установки евроручек на ВАЗ-2107 необходимо отрегулировать ход тяги запорного устройства для корректного открывания дверей. Тяга соединяет внутренний механизм ручки с заводским замком через переходную скобу, и её длина напрямую влияет на усилие срабатывания.

Проверьте работоспособность системы: при нажатии на ручку тяга должна плавно перемещаться и полностью открывать фиксатор замка без заеданий. Если дверь не открывается с первого раза или требует чрезмерного усилия – требуется регулировка длины тяги.

Пошаговая процедура регулировки

Снимите обшивку двери для доступа к механизмам.
Ослабьте контргайку на резьбовом наконечнике тяги.
Вращайте наконечник для изменения длины тяги:
- Укорочение – если замок не открывается до конца
- Удлинение – если фиксатор срабатывает слишком рано

Проверяйте ход после каждого изменения:

Правильная работа	Полное открытие замка при плавном нажатии ручки
Ошибка	Стук в конце хода или недовод фиксатора

Зафиксируйте положение контргайкой после достижения оптимального хода.

Важно: Зазор между тягой и другими элементами конструкции должен составлять минимум 3-5 мм для исключения контакта при вибрациях. После сборки проверьте работу системы при открытой и закрытой двери 5-7 раз подряд.

Установка внутренней ручки двери ВАЗ-2107

Подготовьте необходимые инструменты: крестовую отвёртку, пассатижи и новую евроручку. Снимите обшивку двери, аккуратно открутив саморезы по периметру и отсоединив клипсы. Демонтируйте старую ручку, открутив крепёжные болты изнутри и отсоединив тягу замка.

Сравните новую евроручку со штатной, убедившись в совпадении посадочных отверстий и конструкции тяги. При несоответствии адаптируйте крепления или доработайте тягу, используя переходные элементы из комплекта.

Пошаговый монтаж

Проденьте тягу новой ручки через технологическое отверстие в дверном каркасе
Зафиксируйте корпус ручки саморезами через штатные точки крепления
Соедините тягу ручки с рычагом замка:
- Заведите металлический штифт в проушину
- Защёлкните фиксатор пластиковым стопором
Проверьте работоспособность:
- Плавное открывание без заеданий
- Возврат ручки в исходное положение
Установите обшивку на место, закрепив саморезами и клипсами

Проблема	Решение
Тяга не достаёт до замка	Установите переходную втулку или удлините тягу
Ручка болтается	Добавьте резиновые прокладки под крепёж
Не фиксируется стопор	Замените пластиковый фиксатор

Важно: После установки обработайте тяги графитовой смазкой. При замене ручки водительской двери дополнительно отключите разъём центрального замка во избежание короткого замыкания.

Рекомендация: Выбирайте ручки с металлическим механизмом – они устойчивее к износу, чем пластиковые аналоги. Проверяйте герметичность уплотнителя после монтажа во избежание попадания воды в салон.

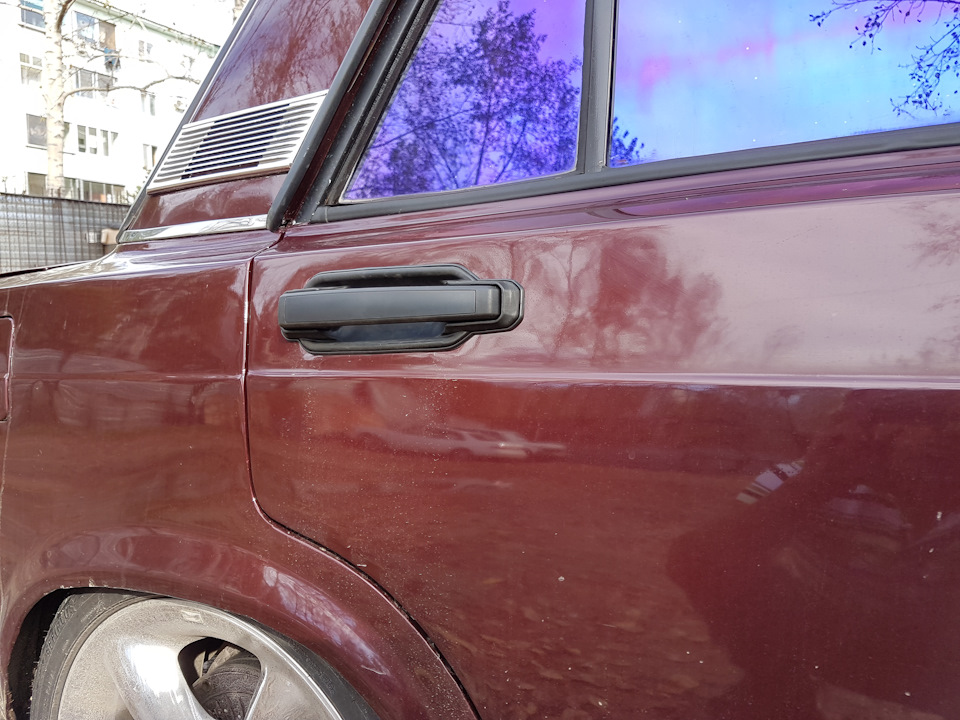

Особенности монтажа ручек на задние двери

Основная сложность заключается в необходимости снятия внутренней обшивки двери для доступа к крепежным точкам и механизму замка. Работу выполняют при полностью опущенном стекле, предварительно демонтировав пластиковые заглушки и открутив винты крепления карты двери.

При установке евроручек критически важно соблюсти соосность отверстий под шток механизма блокировки. Перекос даже на 2-3 мм приводит к заеданию замка или самопроизвольному открыванию. Требуется тщательная примерка новой ручки перед фиксацией.

Ключевые этапы работ

Обязательные действия при монтаже:

Подготовка отверстий – аккуратная рассверловка штатных проемов под больший диаметр крепежа евроручек
Герметизация – обработка монтажных зон термостойким герметиком для защиты от коррозии и воды
Калибровка тяги – регулировка длины стального приводного штока по шаблону старой ручки

Особое внимание уделите фиксации пластиковых клипс обшивки при сборке – поврежденные крепления вызывают дребезжание. Проверьте работоспособность замка и центрального блокирования до установки декоративных накладок.

Проблема	Решение
Не фиксируется замок	Корректировка угла наклона штока, смазка ригелей
Заклинивание ручки	Зачистка заусенцев на металле двери, замена деформированных шайб

Подключение штанги центрального замка

Штанга центрального замка соединяет привод евроручки с исполнительным механизмом. Её корректная установка гарантирует синхронное открытие/закрытие всех дверей при активации системы. Длина штанги регулируется индивидуально под конкретную модель ручки и конфигурацию двери.

Для подключения зафиксируйте металлический кронштейн штанги на штоке евроручки, используя штатное крепление или комплектные хомуты. Второй конец присоедините к рычагу актуатора центрального замка через пластиковый переходник. Убедитесь в отсутствии перегибов и минимальном трении о другие элементы конструкции.

Ключевые этапы подключения

Снимите обшивку двери для доступа к механизмам
Зацепите регулируемый конец штанги за шток евроручки
Соедините противоположный конец с тягой актуатора замка
Отрегулируйте длину штанги вращением резьбового соединения

Параметр	Требование
Ход штока	8-12 мм без заеданий
Зазоры	≥3 мм от металлических элементов

После монтажа проверьте работу системы: при нажатии на кнопку ручки все замки должны срабатывать одновременно. При неполном открытии увеличьте длину штанги, при избыточном усилии – уменьшите. Фиксирующие хомуты затягивайте после окончательной регулировки.

Сборка дверной карты после установки

Убедитесь, что все элементы евроручки корректно подключены к тягам замка, а проводка (если предусмотрена электрика) зафиксирована стяжками и не контактирует с подвижными частями. Проверьте плавность хода тяг при нажатии на ручку, исключив перегибы и заклинивание.

Перед фиксацией карты временно установите её на дверь и проверьте работу системы: замок должен чётко срабатывать от внутренней и наружной ручек, а стеклоподъёмник (при наличии) – функционировать без препятствий. Устраните неполадки при обнаружении.

Окончательная сборка

Совместите монтажные отверстия карты с крепёжными шпильками на двери
Зафиксируйте карту пластиковыми пистонами, начиная с угловых точек
Защёлкните клипсы по периметру, используя ладонь для равномерного прижима
Установите облицовку рукоятки стеклоподъёмника
Закрепите декоративные накладки ручек и замков фиксирующими винтами

Критические моменты: При затяжке пистонов избегайте перекоса – прилагайте усилие строго перпендикулярно поверхности. Удостоверьтесь, что уплотнитель дверного проёма не зажат между картой и металлом кузова.

Элемент	Тип крепления
Основа карты	Пластиковые пистоны + клипсы
Накладка внутренней ручки	Винты под крестовую отвёртку
Облицовка стеклоподъёмника	Поворотные фиксаторы

Финишная проверка: После сборки откройте/закройте дверь 5-7 раз, контролируя отсутствие скрипов и стабильность крепления карты. Убедитесь, что ручки возвращаются в исходное положение без задержки.

Проверка работоспособности механизмов

После установки евроручек на ВАЗ-2107 выполните последовательную проверку каждой двери. Откройте и закройте все двери 5-7 раз с разным усилием, оценивая плавность хода рукояток и отсутствие заеданий. Особое внимание уделите синхронности срабатывания центрального замка при наличии электропривода.

Проверьте фиксацию дверей в закрытом состоянии: резко потяните каждую дверь на себя за верхний угол. Убедитесь в отсутствии люфта и характерного глухого щелчка защелки. При наличии задних ручек с замками проверьте блокировку ключом – механизм должен чётко фиксироваться в положении "закрыто" без проворачивания ключа вхолостую.

Контрольные параметры

Зазоры при закрытии: между кузовом и дверью по всему периметру – не более 3-4 мм
Усилие открывания: 3-5 кг для передних, 2-4 кг для задних ручек
Шумность: отсутствие скрипов, щелчков и металлического лязга

Элемент	Критерий исправности
Наружная рукоятка	Возврат в исходное положение без задержки
Внутренний привод	Чёткое срабатывание при любом угле наклона ручки
Защёлка замка	Полное заведение язычка в ответную планку

При закрытой двери нажмите на стекло в районе ручки – прогиб не должен превышать 5 мм
Проверьте герметичность: после дождя или мойки салфона остаётся сухим
Протестируйте аварийное открывание: изнутри при заблокированном замке

Устранение типичных неисправностей евроручек на ВАЗ-2107

Затрудненное движение ручки при открывании/закрывании возникает из-за загрязнения механизма или перекоса тяги. Снимите обшивку двери, проверьте траекторию движения тяг и места крепления к замку. Очистите узлы от грязи, смажьте шарниры графитовой смазкой и зафиксируйте хомутами провисающие элементы. Проверьте соосность крепежных отверстий при монтаже.

Самопроизвольное открывание двери во время движения часто вызвано износом пластиковой втулки на штоке замка или ослаблением пружины фиксатора. Демонтируйте замок, замените деформированную втулку (артикул 2105-7102990) и проверьте упругость пружины. При установке отрегулируйте положение ответной планки на кузове – зазор между штоком и планкой не должен превышать 1 мм.

Диагностика и ремонт

Люфт ручки в посадочном месте:

Подтяните крепежные винты под декоративной заглушкой
Замените треснувший пластиковый демпфер внутри механизма
Установите металлические шайбы-прокладки при деформации монтажного гнезда

Заклинивание замка:

Сбросьте тяги с фиксаторов и проверьте ход замка вручную
При заедании обработайте личинку WD-40 через замочную скважину
Замените сломанные пластиковые тяги на стальные (комплект 2107-7100041)

Таблица распространенных проблем

Симптом	Причина	Решение
Ручка не возвращается в исходное положение	Износ возвратной пружины	Установка новой пружины (2105-7103043)
Щелчки при нажатии	Обрыв тросика стеклоподъемника	Замена тросика с переустановкой направляющих
Вода в салоне после дождя	Разрыв уплотнителя ручки	Герметизация силиконом или замена манжеты

Проникновение воды в салон устраняется заменой порванного резинового уплотнителя ручки (2108-7100059) и герметизацией монтажного отверстия термостойким силиконом. При замене тяг избегайте резких изгибов – радиус поворота должен быть не менее 50 мм для плавной работы.

Список источников

При подготовке материалов по установке евроручек на ВАЗ-2107 использовались специализированные технические ресурсы и практические руководства. Основное внимание уделялось официальной документации и опыту автомобильных мастеров.

Для обеспечения точности описания характеристик и процедур монтажа анализировались профильные издания и верифицированные данные. Источники включают как теоретические основы конструкции дверных механизмов, так и пошаговые инструкции по доработке.

Информационные материалы

Официальное руководство по ремонту ВАЗ-2107 (издательство "За рулём")
Технические спецификации дверных замков VAZ Classic (каталог AvtoVAZ)
Статьи из журнала "Автомобильные системы комфорта" (№7/2022, стр. 34-41)
Методическое пособие "Модернизация дверной фурнитуры отечественных авто"
Видеоархивы работ сервисных центров Lada (раздел "Кузовной ремонт")
Форумные обсуждения на портале "Drive2.ru" (треды по тюнингу ВАЗ-2107)
Отчёты испытаний евроручек в условиях эксплуатации (лаборатория "АвтоТест")

Симптом	Вероятная причина	Решение
Ручка не возвращается в исходное положение	Загрязнение шарнира, ослабление пружины	Промывка механизма, замена пружины
Дверь не открывается с первого нажатия	Перекос тяги, износ пластиковой втулки	Корректировка длины тяги, установка ремкомплекта
