Фары BMW E39 - ремонт, замена, фото и советы

Статья обновлена: 18.08.2025

Оптика BMW E39 – критически важный элемент безопасности и стиля. Тусклый свет, трещины на стекле или помутнение отражателей серьёзно ухудшают видимость и портят внешний вид автомобиля.

В статье подробно разберём типовые неисправности фар Е39, покажем процесс ремонта и замены на фото, поделимся практическими рекомендациями от опытных мастеров. Узнайте, как восстановить заводскую яркость света и сохранить характерный облик легендарного седана.

Диагностика неисправностей фар на BMW E39

Проблемы с фарами E39 часто связаны с характерными для модели электронными компонентами и конструктивными особенностями. Отказ одной фары или обоих требует методичной проверки цепи питания, управления и "железа". Игнорирование неисправностей может привести к выходу из строя дорогостоящих модулей.

Начинайте диагностику с визуального осмотра целостности ламп, стекол, отражателей и разъемов. Проверьте состояние контактов на предмет окисления или оплавления – частой проблемы на E39 из-за перегрева. Обязательно тестируйте обе фары одновременно для сравнения работы.

Основные этапы диагностики

Распространенные симптомы и их причины:

Полное отсутствие света (ближний/дальний): Перегоревшая лампа, неисправный модуль управления фарами (LM), обрыв цепи, сгоревший предохранитель (F5-F8 в монтажном блоке), коррозия разъемов.
Мигание или самопроизвольное отключение: Плохой контакт в разъемах (особенно Х183 под рулем), перегрев и деградация LM, проблемы с реле.
Отказ корректора фар: Неисправность моторчиков в фаре, обрыв проводки, выход из строя датчика уровня (задний мост), поломка блока управления корректором.
Потускнение света: Выгорание отражателя, помутнение стекла, нештатные лампы, слабое напряжение.

Порядок проверки электроцепи:

Измерьте напряжение на разъемах фар при включенном свете (пин 1 – масса, пин 5 – +12В для лампы H7).
Проверьте предохранители F5 (левая фара), F6 (правая фара), F7 (дальний свет левый), F8 (дальний свет правый) в монтажном блоке салона.
Протестируйте модуль управления фарами (LM):
- Отключите разъем модуля (около рулевой колонки).
- Подайте +12В на контакт 1 (красный провод) – должен включиться ближний свет.
Осмотрите реле K18 (управление ближним светом) и K19 (управление дальним светом).

Компонент	Типичная неисправность	Способ проверки
Модуль LM	Перегрев, трещины на плате	Подача сигнала напрямую, замена на заведомо исправный
Разъем фары	Окисление, оплавление	Визуальный осмотр, зачистка контактов
Датчик уровня	Залипание подвижной тяги, обрыв	Ручное перемещение рычага, замер сопротивления
Мотор корректора	Износ шестерен, заклинивание	Подача 12В на контакты мотора

Советы мастеров: Всегда используйте лампы рекомендованной мощности (55W H7). При замене модуля LM покупайте оригинал или проверенные аналоги – дешевые копии быстро выходят из строя. Для защиты разъемов от окисления наносите токопроводящую смазку. Если отражатель выгорел, экономичнее замена фары в сборе.

Замена ламп ближнего и дальнего света

Для замены ламп ближнего (H7) и дальнего света (H1) на BMW E39 потребуется доступ к задней части фар через моторный отсек. Снимите защитные резиновые колпаки соответствующих блоков, надавив на фиксаторы по краям. Лампы установлены в керамических патронах, которые поворачиваются против часовой стрелки для демонтажа.

Не касайтесь стеклянной колбы новых ламп голыми пальцами – жировые следы приводят к локальному перегреву и сокращению срока службы. Используйте перчатки или чистую салфетку. При установке патрона убедитесь, что уплотнительное кольцо легло ровно, иначе возникнет запотевание фары.

Типичные сложности и решения

При замене лампы ближнего света обратите внимание на ограниченное пространство:

Со стороны аккумулятора мешает корпус воздушного фильтра – его временно снимают, открутив 3 болта Torx T25
Возле расширительного бачка ослабьте хомут и сдвиньте патрубок
На версиях с гидроусилителем руля отогните защитный кожух ГУР

Лампа	Тип цоколя	Сложность доступа
Ближний свет	H7	★★★★☆
Дальний свет	H1	★★★☆☆

После установки обязательно проверьте регулировку света. Смещение лампы всего на 1 мм изменяет луч на дороге на метр. Если свет "бьет" в глаза встречным водителям или освещает обочину – выполните калибровку винтами на корпусе фары (вертикальный и горизонтальный регуляторы).

Зафиксируйте старый патрон перед выкручиванием – керамика хрупкая
Убедитесь в отсутствии окислов на контактах блока питания
Проверьте работу лампы до сборки узлов
Обработайте уплотнители силиконовой смазкой

Ремонт треснувшего стекла фары

Ремонт трещин на стекле фары BMW E39 возможен только при незначительных повреждениях (до 10-15 см без ответвлений). Трещины, идущие от краёв стекла или затрагивающие крепления, ремонту не подлежат – необходима замена. Важно понимать, что даже успешный ремонт не восстановит исходную прочность и герметичность, это временное решение.

Для работы потребуется: специальный клей-герметик для автостёкол (с УФ-отверждением), обезжириватель (изопропиловый спирт), шприц с тонкой иглой, УФ-лампа, скотч. Обязательно снимите фару с автомобиля и тщательно вымойте. Работы проводите в сухом чистом помещении при температуре выше +15°C.

Пошаговая инструкция по ремонту

Подготовка трещины:
- Обезжирьте зону повреждения спиртом.
- Наклейте прозрачный скотч по краям трещины для предотвращения растекания состава.
Заполнение:
- Аккуратно введите клей в трещину через иглу шприца, двигаясь от центра к краям.
- Удалите воздушные пузыри лёгким постукиванием по стеклу.
Полимеризация:
- Обработайте заполненную трещину УФ-лампой 10-15 минут (согласно инструкции к герметику).
- Снимите скотч после полного затвердевания состава.
Финишная обработка:
- Удалите излишки клея лезвием под углом 45°.
- Отполируйте поверхность пастой для стекла.

Важно! После ремонта проверьте герметичность фары: направьте внутрь феном на минимальной мощности – запотевание указывает на негерметичность. В этом случае потребуется замена стекла или фары.

Критерий	Ремонт	Замена стекла/фары
Стоимость	500-1500 ₽ (герметик)	От 8 000 ₽ (стекло)
Сложность	Средняя (требует аккуратности)	Высокая (разборка фары + герметизация)
Долговечность	6-18 месяцев	5+ лет (при правильной установке)
Риск запотевания	Высокий	Минимальный

Совет мастеров: При глубоких сколах на стекле (особенно напротив лампы) используйте прозрачный эпоксидный клей без УФ-отверждения. Наносите его послойно с промежуточной сушкой 24 часа. Помните: отремонтированная фара теряет до 30% светопропускания – для E39 с проекционными фарами это критично. При частой езде по трассе или в дождь выбирайте замену.

Устранение помутнения рассеивателя фар BMW E39

Помутнение пластикового рассеивателя фар на BMW E39 – распространённая проблема, вызванная воздействием ультрафиолета, мелких абразивных частиц (песок, дорожная пыль) и химических реагентов. Это не только ухудшает внешний вид автомобиля, но и критически снижает эффективность освещения, создавая угрозу безопасности ночью и в условиях плохой видимости.

Восстановление прозрачности рассеивателя возможно методом механической полировки, что значительно дешевле замены всей фары. Процесс требует аккуратности, правильных материалов и последовательности действий. Замена рассеивателя отдельно – сложная процедура из-за герметика и риска повредить фару, поэтому полировка часто является оптимальным решением.

Пошаговая инструкция по полировке рассеивателя

Для качественного результата необходимы следующие материалы: набор влажных абразивных шкурок (зернистость от P600 до P2000), полировальная машинка (лучше орбитальная), полировальные пасты разной абразивности (от грубой для удаления глубоких царапин до финишной для глянца), малярный скотч, вода в пульверизаторе, чистая ветошь.

Подготовка: Тщательно вымойте фару и высушите. Защитите прилегающие к фаре участки кузова (бампер, капот) малярным скотчем.
Грубая шлифовка: Начните с самой крупной зернистости (P600-P800). Обильно смачивайте поверхность рассеивателя водой из пульверизатора. Шлифуйте равномерно, без сильного нажима, крест-накрест, до исчезновения глубоких царапин и желтизны. Цель – удалить поврежденный слой пластика.
Промежуточная шлифовка: Смойте остатки абразива. Перейдите на шкурку P1000-P1200. Продолжайте шлифовать с водой, снимая риски от предыдущего этапа. Добейтесь равномерной матовой поверхности.
Тонкая шлифовка: Используйте шкурку P1500-P2000. Смачивайте поверхность. Цель – максимально сгладить поверхность перед полировкой. После этого этапа поверхность должна быть равномерно матовой, но без глубоких царапин.
Грубая полировка: Нанесите абразивную полировальную пасту (например, с индексом абразивности 60-80) на полировальный круг машинки. Полируйте на низких оборотах (1000-1500 об/мин), постоянно перемещая машинку, не допуская перегрева пластика. Снимайте помутнение и риски от шлифовки.
Финишная полировка: Тщательно удалите остатки грубой пасты. Нанесите мелкодисперсную финишную пасту (абразивность 20-40) или пасту для восстановления глянца. Полируйте на средних оборотах (1800-2500 об/мин) до появления зеркального блеска.
Очистка и защита: Тщательно смойте все остатки пасты водой и вытрите фару насухо чистой безворсовой тканью. Нанесите защитное покрытие (специальный лак или полироль для пластика фар) для замедления последующего помутнения.

Важные советы мастеров:

Контролируйте нагрев: Перегрев пластика при шлифовке или полировке приведет к его деформации или появлению пузырей. Постоянно смачивайте поверхность и делайте перерывы.
Не экономьте на абразивах: Качественные шкурки и пасты – залог равномерного удаления слоя и отсутствия глубоких рисок, которые потом сложно убрать.
Соблюдайте последовательность зернистости: Пропуск этапа (например, переход сразу с P600 на P2000) сделает процесс долгим и неэффективным, риски от грубого абразива не будут полностью удалены.
Оцените толщину: Если рассеиватель уже полировали ранее или он сильно истончился от времени, агрессивная шлифовка может сделать его слишком хрупким. В этом случае предпочтительна замена.
Защита обязательна: Нанесение защитного состава после полировки – не прихоть, а необходимость. Без него помутнение вернется очень быстро.

Метод	Сложность	Стоимость	Долговечность результата	Риски
Ручная полировка	Высокая (физически трудоемко)	Низкая (только материалы)	Средняя (зависит от защиты)	Неровный результат, локальный перегрев
Машинная полировка (орбитальная)	Средняя	Средняя (материалы + инструмент)	Хорошая (при правильной защите)	Перегрев при ошибках в технике
Замена рассеивателя	Очень высокая (разборка фары, герметизация)	Высокая (стоимость нового рассеивателя + герметик)	Отличная (как у новой)	Разгерметизация фары, повреждение при разборке
Замена фары в сборе	Низкая	Очень высокая	Отличная	Риск купить некачественную запчасть

Качественно выполненная полировка способна вернуть фарам E39 первоначальную прозрачность и светопропускание на 1-3 года. Ключ к успеху – терпение, соблюдение технологии и использование хороших материалов. Если пластик сильно истончен или имеет глубокие трещины, единственным надежным решением будет замена рассеивателя или фары в сборе.

Регулировка светового пучка своими руками

Правильная настройка света фар критична для безопасности и комфорта: слепящий встречных водителей или слишком низкий луч резко ухудшает видимость ночью. Процедура регулировки на BMW E39 не требует сложного оборудования и выполняется за 15-20 минут на ровной площадке у стены или ворот гаража.

Перед началом убедитесь, что давление в шинах соответствует норме, в багажнике лежит стандартный груз (например, запаска), а сама оптика чистая и исправна. Включите ближний свет и переключите корректор фар на приборной панели в "0" положение.

Пошаговая инструкция

Подгоните автомобиль вплотную к вертикальной поверхности (стена, ворота). Отметьте на поверхности центр машины (метка A) и центры обеих фар (метки B). Отъезжайте назад ровно на 5 метров.

Найдите регулировочные винты: С тыльной стороны фары, рядом с блоком ламп, расположены два винта с шестигранными головками (обычно 6-8 мм). Верхний отвечает за вертикаль (отмечен стрелкой ↑↓), нижний – за горизонталь (←→).
Настройте вертикаль: Закройте одну фару картонкой. Верхняя граница светового пучка (резкая горизонтальная линия) должна проходить на 5 см ниже метки B на стене. Корректируйте верхним винтом.
Настройте горизонталь: Точка подъема луча (излом на световой границе) должна совпадать с меткой B или находиться чуть правее (для правой фары) и чуть левее (для левой фары). Корректируйте нижним винтом.
Проверьте корректор: Попросите помощника поочередно включать положения корректора ("0", "1", "2", "3"). Световой пучок должен плавно смещаться вниз.

Важно! Регулируйте фары только на холодные, так как нагретый пластик корпуса деформируется. Если винты прокручиваются или не держат настройку, потребуется замена регулировочного механизма. После замены лампы или самой фары регулировку нужно повторить.

Параметр	Значение	Примечание
Дистанция до стены	5 метров	Строго перпендикулярно
Смещение луча по вертикали	-5 см от отметки B	Для ближнего света
Положение точки подъема	По центру метки B	Допуск ±1 см вбок
Давление в шинах	2.2-2.4 бар	Согласно табличке на стойке

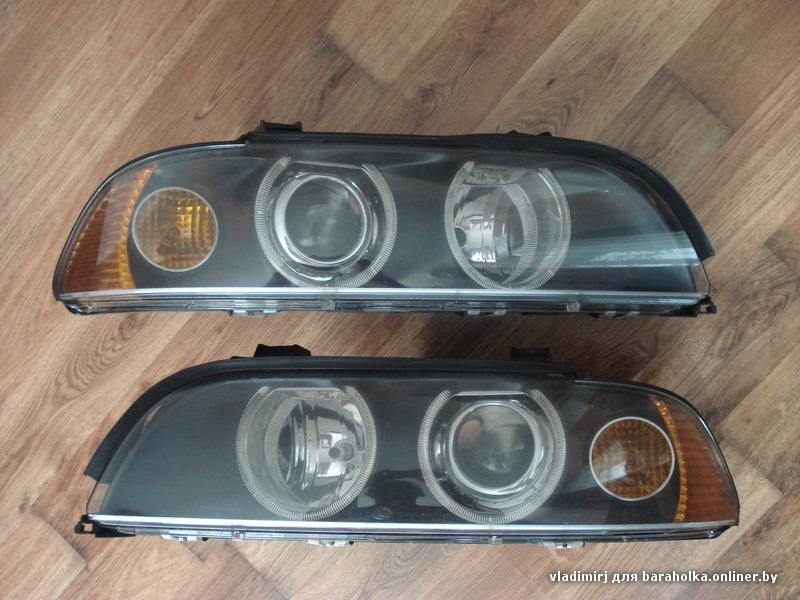

Установка неоригинальных фар: нюансы выбора и монтажа

При выборе неоригинальных фар для BMW E39 критично оценить качество материалов: дешёвый пластик быстро желтеет, а некачественный отражатель деградирует за 1-2 сезона. Обязательно проверяйте маркировку ECE или DOT – отсутствие этих стандартов гарантирует проблемы с ближним светом и юзабилити. Отдавайте предпочтение проверенным брендам вроде DEPO, HELLA или TYC, избегая noname-производителей.

Монтаж требует ювелирной точности: даже минимальный перекос креплений (1-2 мм) вызовет зазоры между кузовом и фарой, что приведёт к вибрациям на ходу и запотеванию оптики. Особое внимание – подключению разъёмов: перепутанные контакты в блоке Hella вызывают короткие замыкания и ошибки LCM-модуля. Обязательна последующая регулировка света на стенде – 90% "неоригинала" изначально слепят встречный поток.

Пошаговая инструкция и подводные камни

Этапы установки:

Демонтаж старых фар: откручивайте болты крепления (8 мм) строго по диагонали, чтобы не сорвать резьбу в пластиковых гнёздах
Подготовка площадки: зачистите посадочные места от коррозии шлифовальной бумагой P800
Проверка совместимости: примерьте новую фару без фиксации – зазоры более 3 мм требуют коррекции креплений
Подключение: используйте переходники AMP Superseal для защиты от окисления
Герметизация: промажьте стык кузова и фары силиконовым герметиком без уксусной кислоты (черный DOWSIL 7091)

Типичные ошибки:

Ошибка	Последствие	Решение
Перетяжка болтов	Трещины на корпусе, деформация креплений	Момент затяжки – не более 8 Н·м
Игнорирование регулировки	Ослепление встречных водителей, штрафы	Коррекция винтами после 100 км пробега
Прямое подключение ксенона	Ошибка "Check Control", выход из строя балластов	Установка декодеров CANBUS

Важно: После установки проверьте работу корректора фар – неоригинальные приводы часто не калибруются с БУ. При запотевании внутри – немедленно демонтируйте фару и герметизируйте стык стекла с корпусом прозрачным термоклеем.
