Фары Volkswagen Passat B5 - подбор и монтаж

Статья обновлена: 18.08.2025

Правильно подобранные фары критически важны для безопасности и комфорта вождения Volkswagen Passat B5.

Статья поможет разобраться в типах оптики, особенностях выбора и нюансах самостоятельной установки.

Отличия рефлекторных и проекторных (линзованных) фар

Рефлекторные фары используют параболический отражатель для распределения света лампы. Световой пучок формируется геометрией отражателя и рассеивателем, что часто приводит к менее однородному освещению и риску ослепления встречных водителей без дополнительных экранов. Такая конструкция проще и дешевле в производстве, но хуже контролирует световой поток.

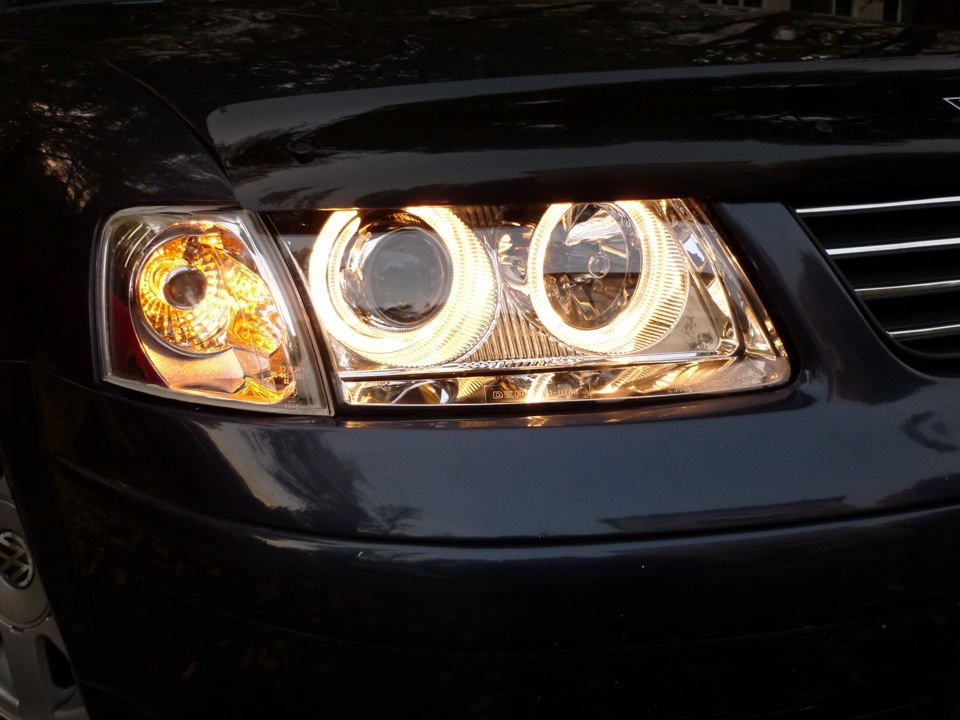

Проекторные (линзованные) фары оснащены эллипсоидным отражателем и собирающей линзой, фокусирующей свет в четкий луч. Ключевой элемент – металлический экран перед линзой, формирующий резкую светотеневую границу. Это минимизирует ослепление встречного потока даже с мощными источниками света и обеспечивает более равномерное освещение дорожного полотна с точной зоной покрытия.

Ключевые различия

Основные характеристики в сравнении:

Критерий	Рефлекторные фары	Проекторные фары
Конструкция	Отражатель + рассеиватель	Отражатель + линза + экран
Светотеневая граница	Размытая, требует корректора	Четкая (асимметричная или галка)
Ослепление встречных	Высокий риск с ксеноном/светодиодами	Минимальное (при корректной установке)
Эффективность освещения	Ниже, свет рассеивается	Выше, луч сфокусирован
Совместимость с ксеноном/светодиодами	Требует доработок (линзование)	Штатно поддерживают
Стоимость	Ниже	Выше

Эксплуатационные нюансы:

В рефлекторные фары категорически не рекомендуется устанавливать ксенон без переделки – это нарушает ПДД и опасно
Проекторный тип позволяет реализовать адаптивное освещение и динамические повороты пучка
Замена ламп в рефлекторных фарах проще, в проекторных часто требует снятия фары или элементов подкапотного пространства

Параметры выбора: качество светового потока

Качество светового потока определяет эффективность освещения дороги, видимость в темноте и безопасность вождения. Оно зависит от оптической системы фары, типа лампы и соответствия светового пучка требованиям ПДД.

Ключевые аспекты:

Тип источника света:
- Галоген: Традиционный вариант, требует регулярной замены ламп. Световой поток желтоватого оттенка, умеренная яркость.
- Ксенон (HID): Яркий бело-голубой свет, близкий к дневному. Требует блоков розжига и корректора угла наклона (обязательно по ПДД!).
- Светодиод (LED): Энергоэффективность, длительный срок службы, белый свет. Выбирайте только сертифицированные модели с правильной оптикой (линзы/рефлектор).
Конструкция оптики:
- Рефлекторная: Свет отражается от чаши. Может давать рассеянный свет при некачественном исполнении.
- Линзованная (Projector): Линза фокусирует свет в четкий луч с резкой светотеневой границей. Лучше распределяет свет, минимизирует ослепление встречных водителей. Предпочтительна для ксенона и LED.

Критерии оценки качества

Параметр	Хорошее качество	Плохое качество
Равномерность луча	Плавное распределение без темных пятен и резких перепадов яркости	Неоднородная засветка, выраженные пятна, "ступеньки"
Четкость светотеневой границы	Резкая горизонтальная линия (особенно в линзованной оптике)	Размытая, неровная граница света/тени
Цветовая температура	Соответствие заявленной (2700K-5000K для галогена, 4300K-6000K для ксенона/LED)	Сильное смещение в синий (>6500K) или желтый (<3000K) спектр
Светораспределение	Правильная асимметричная форма (правая сторона освещена дальше), отсутствие "засветов" вверх	Симметричный луч, ослепление встречного транспорта

Обязательно проверяйте соответствие фар ГОСТ Р 41.112-2005 (Правила ЕЭК ООН №112) или ECE R112 для европейского рынка. Отсутствие маркировки "Е" с номером страны-одобрения или "RUS" – признак нелегальной продукции.

После установки проведите регулировку угла наклона фар на сервисе согласно техрегламенту. Даже качественная оптика не обеспечит безопасный световой поток при неправильной настройке.

Как определить совместимость с вашей моделью Б5

Основным критерием совместимости фар для Volkswagen Passat B5 является год выпуска автомобиля и тип кузова. Модели с 1996 по 2000 год (предрестайлинг) оснащались фарами с округлыми секциями поворотников, а с 2000 по 2005 (рестайлинг B5.5) – с треугольными указателями, интегрированными в блок-фару. Установка неподходящей версии приведет к несовпадению посадочных мест и проблемам с подключением.

Обязательно сверяйте VIN-код автомобиля в каталогах производителей фар (например, HELLA, Bosch, DEPO) или используйте онлайн-сервисы подбора запчастей. Для рестайлинговых моделей дополнительно учитывайте наличие/отсутчение омывателей фар и датчика уровня освещения – это влияет на комплектацию разъемов и необходимость программной адаптации.

Ключевые параметры для проверки

Тип ламп: H4 (дорестайлинг) vs. H7 (рестайлинг) в базовых версиях. Биксеноновые OEM-фары требуют блоков розжига.
Конфигурация разъемов:
- Дорестайлинг: 3-контактный (ближний/дальний/габарит)
- Рестайлинг: 10-контактный (дополнительные контакты для корректора, поворотников)

Маркировка оригинальных фар:

Модель	Пример OEM-кода	Особенности
B5 (1996-2000)	1U0941001	Отдельный поворотник "яйцевидной" формы
B5.5 (2000-2005)	3B2941035	Треугольный поворотник в блоке

Определите поколение кузова по VIN или визуально:
- B5: решетка радиатора с 4 горизонтальными планками, бампер без "усиков".
- B5.5: решетка с 2 широкими хромированными планками, бампер со светоотражающими полосами по бокам.
Проверьте совпадение крепежных точек: установите фару без подключения, оцените зазоры по периметру.
Сравните разъемы: несоответствие количества проводов требует переделки проводки или адаптера.

Разбор производителей: оригинал vs аналоги

Оригинальные фары производятся компаниями-партнёрами VAG (например, Hella, Magnetti Marelli) под конкретный индекс автомобиля. Они проходят заводские испытания на герметичность, светопропускание и виброустойчивость. Гарантированно корректно стыкуются с креплениями кузова и разъёмами электропроводки без доработок.

Аналоги выпускаются сторонними производителями, часто с использованием других технологий литья и материалов. Подразделяются на лицензионные (разрешённые VW, например, Depo) и нелицензионные (бюджетные бренды вроде "Master Sport"). Могут иметь конструктивные отличия в креплениях или геометрии отражателя.

Ключевые отличия

Оригинал (OEM):

Плюсы: Безупречное качество сборки, точное соответствие техтребованиям, долговечность (7-10 лет), сохранение заводской светотеневой границы
Минусы: Высокая стоимость (от 15 000 ₽ за блок), ограниченная доступность для старых моделей

Лицензионные аналоги (Depo, TYC):

Плюсы: Цена на 30-50% ниже оригинала, приемлемое качество поликарбоната, наличие сертификатов ECE
Минусы: Риск запотевания стыков, возможные люфты креплений, ресурс 4-6 лет

Бюджетные аналоги (небрендированные, "no name"):

Плюсы: Крайне низкая цена (от 3 000 ₽)
Минусы: Мутнеющий пластик через 1-2 года, перекосы при установке, риск коротких замыканий, неоднородный световой пучок

Таблица сравнения характеристик:

Параметр	Оригинал	Лицензионный аналог	Бюджетный аналог
Ресурс, лет	7-10	4-6	1-3
Цена за блок, ₽	15 000 - 25 000	8 000 - 12 000	3 000 - 5 000
Совместимость	100%	90-95%	70-85%

При выборе учитывайте состояние автомобиля: для повседневной эксплуатации разумны лицензионные аналоги, для коллекционных экземпляров – только оригинал. Бюджетные варианты оправданы лишь как временное решение. Всегда проверяйте маркировку ECE-R37 на корпусе – её отсутствие означает непригодность для дорог РФ.

Критерии выбора цоколей ламп

Правильный подбор цоколя критически важен для корректной работы фар Volkswagen Passat B5. Несоответствие типа или размера приводит к плохой фиксации лампы, нарушению контакта и риску короткого замыкания.

Для Passat B5 используются стандартизированные цоколи, но их тип зависит от конкретного места установки (ближний свет, дальний свет, противотуманные фары) и года выпуска автомобиля. Всегда сверяйтесь с маркировкой на старой лампе или руководством по эксплуатации.

Ключевые параметры при выборе

Основные критерии включают:

Тип фары:
- Ближний свет: H7 (наиболее распространённый для B5)
- Дальний свет: H1 или H7
- Противотуманные фары: H3, H8 или H11
- Габаритные огни: W5W (T10)
Конструкция цоколя:
- Количество и расположение штырьков (например, PX26d для H7)
- Наличие/отсутствие фланца
- Диаметр корпуса лампы
Совместимость с лампой: Галогенные, светодиодные (LED) и ксеноновые (HID) лампы требуют разных конструкций цоколей даже при одинаковом обозначении (например, H7 LED ≠ H7 halogen).

Типовые соответствия для Volkswagen Passat B5:

Функция	Стандартный цоколь	Альтернативные варианты
Ближний свет	H7	HB4 (редко в ранних моделях)
Дальний свет	H1	H7 (в комбинированных фарах)
ПТФ	H3	H8/H11 (в рестайлинговых версиях)

Преимущества и недостатки ксеноновых фар

Ксеноновые фары для Volkswagen Passat B5 обеспечивают принципиально иное качество освещения по сравнению с галогенными аналогами. Их работа основана на электрической дуге в колбе с инертным газом, что генерирует интенсивный световой поток.

При рассмотрении данной технологии для Passat B5 необходимо объективно оценить её сильные и слабые стороны, особенно в контексте законодательных требований и особенностей эксплуатации.

Ключевые аспекты технологии

Преимущества:

Мощность освещения: Световой поток в 2-3 раза ярче галогенов, улучшая видимость на трассе и в плохих погодных условиях
Ресурс службы: Средний срок эксплуатации 2000-4000 часов против 400-1000 часов у галогенных ламп
Энергоэффективность: Потребляют 35-40 Вт вместо 55-60 Вт, снижая нагрузку на генератор
Качество света: Близкий к дневному спектр (4300-5000K) снижает усталость глаз водителя

Недостатки:

Стоимость комплекта: Цена полного набора (блоки розжига, фары, корректоры) в 3-5 раз выше галогенных решений
Юридические ограничения: Требуют обязательной установки автокорректора угла наклона и омывателя фар для легального использования
Сложность монтажа: Необходимость интеграции балластов и перепрошивки бортового компьютера при установке в базовые комплектации
Ремонтопригодность: Выход из строя одного элемента (блока розжига, колбы) приводит к отключению всей фары

Параметр	Ксенон	Галоген
Световой поток (люмен)	3200-3500	1000-1500
Рабочая температура (°C)	до 400	до 250
Время полного розжига	3-5 секунд	Мгновенно

Особенности светодиодных (LED) фар для Б5

Светодиодные фары для Volkswagen Passat B5 кардинально отличаются от галогенных и ксеноновых аналогов принципом работы. Вместо нити накаливания или газоразрядной колбы здесь используются полупроводниковые элементы, генерирующие свет при прохождении тока. Это обеспечивает мгновенное включение на полную мощность и отсутствие задержек.

Главное преимущество LED-оптики для Б5 – существенно увеличенная яркость и четкая светотеневая граница. Световой поток достигает 2500-4000 люмен, что в 2-4 раза выше галогенок. При этом потребление энергии ниже на 50-80%, снижая нагрузку на генератор и проводку. Срок службы качественных светодиодов превышает 30 000 часов.

Ключевые аспекты выбора и установки

При подборе LED-фар для Passat B5 критически важны:

Тип корпуса: Раздельные (отдельно ближний/дальний) или билинзы (комбинированные). Для Б5 чаще применяются раздельные блоки.
Совместимость цоколей: H7 (ближний), H1 (дальний) – стандарт для оригинальной оптики B5. Требуются LED-лампы с идентичным цоколем.
Охлаждение: Активные (вентиляторы) или пассивные (радиаторы) системы. Для моторного отсека Б5 предпочтительнее лампы с компактным радиатором.

Обязательные условия корректной работы:

CAN-шина B5 не поддерживает диагностику LED, что вызывает ошибку "Лампа неисправна". Требуется установка обманок (резисторов) или адаптера с PWM-стабилизацией.
Проверка геометрии луча на регулировочном стенде после монтажа. Неправильный свет слепит встречных водителей.
Контроль зазоров между кузовом и фарой – крупные радиаторы могут потребовать доработки креплений.

Параметр	LED для Б5	Примечание
Цветовая температура	5000-6500K	Близко к дневному свету
Совместимость	Только B5 1996-2005	Проверять индекс кузова (3B2/3B5)
Сложность установки	Средняя/Высокая	Из-за необходимости доработки проводки

Рекомендация: Выбирайте LED-лампы с маркировкой "DOT/ECE" – они соответствуют международным нормам освещения. Дешевые аналоги без сертификации часто имеют некорректную форму луча.

Как проверить состояние электропроводки перед заменой

Тщательно осмотрите жгуты проводов, идущие к фарам, на предмет механических повреждений: перегибов, потертостей, трещин изоляции или оплавленных участков. Особое внимание уделите местам возле разъемов и точкам крепления к кузову – там чаще возникают дефекты. Проверьте отсутствие следов окисления (белесые или зеленоватые пятна) и коррозии на контактах, которые нарушают проводимость.

Убедитесь в надежности фиксации пластиковых фиксаторов и отсутствии провисов проводки, способных привести к защемлению при закрытии капота. Проверьте целостность гофрированных защитных трубок – их повреждение открывает доступ влаге и грязи, ускоряя износ проводов. Обратите внимание на цветовую маркировку жил – расхождения с заводской схемой указывают на нештатные вмешательства.

Пошаговая проверка электрических параметров

Тестирование разъемов: Отсоедините колодки питания фар. Осмотрите штекеры на наличие:
- загрязнений или влаги (протрите спиртом)
- деформированных или подгоревших контактных лепестков
- ослабленной посадки проводов в клеммах
Прозвонка цепи мультиметром:
- Переключите прибор в режим омметра (Ω)
- Проверьте целостность проводов "фары-блок предохранителей" между соответствующими контактами (сопротивление ≈ 0 Ом)
- Выявите КЗ на массу: подключите один щуп к жиле, второй – к кузову (исправный провод показывает ∞ Ом)
Замер напряжения:
- Включите зажигание и ближний свет
- Установите мультиметр в режим вольтметра (20V DC)
- Подключите "+" щуп к центральному контакту разъема фары, "-" – к массе авто
- Норма: 11.8-13.2V при работающем двигателе

Проверяемый элемент	Инструмент	Критерий исправности
Предохранители (F1-F48 в монтажном блоке)	Визуально/мультиметр	Целостность нити, напряжение на обоих контактах
Реле освещения (номер по схеме)	Замена на заведомо исправное	Щелчок при включении света
Контакт массы (GND)	Омметр	Сопротивление между клеммой "-" и кузовом < 0.5 Ом

Важно: При низком напряжении проверьте генератор и АКБ. Если мультиметр показывает 0V на разъеме – протестируйте цепь от реле до фары, особое внимание уделите коммутационному модулю C под рулевой колонкой – частый источник проблем из-за окисления контактов.

После диагностики восстановите поврежденную изоляцию термоусадкой, замените дефектные провода (сечение не менее 1.5 мм²), обработайте разъемы токопроводящей смазкой. Не используйте "скрутки" – только пайку с термозащитой или обжимные гильзы.

Подготовка инструментов для самостоятельной установки

Перед началом работ соберите все необходимые инструменты, чтобы избежать простоев в процессе монтажа. Отсутствие даже одного ключа или отвертки может серьезно осложнить задачу и увеличить время установки.

Проверьте исправность инструментов и обеспечьте хорошее освещение рабочей зоны. Работайте на ровной поверхности при выключенном зажигании и снятой минусовой клемме аккумулятора для предотвращения короткого замыкания.

Необходимые инструменты и материалы

Ключи и головки: Торцевые ключи или трещотка с головками на 8, 10, 13 мм
Отвертки: Крестовая (PH2) и плоская (среднего размера)
Специнструмент: Ключ Torx T20/T25 (для винтов крепления фар у некоторых моделей)
Вспомогательное: Плоскогубцы, съемник пластиковых клипс (триммер), фонарик
Расходники: Перчатки, чистая ветошь, диэлектрическая смазка для контактов

Для моделей Passat B5 с установленным противотуманным оборудованием или системами освещения поворотов дополнительно потребуется торцовая головка на 6 мм для демонтажа кронштейнов. Убедитесь, что новые фары комплектуются переходниками для подключения к штатной электропроводке – при их отсутствии докупите адаптеры отдельно.

Тип инструмента	Назначение	Важные нюансы
Трещотка с удлинителем	Доступ к нижним болтам крепления	Используйте магнитную головку для предотвращения падения болтов
Съемник клипс	Аккуратное снятие фиксаторов бампера	Замена сломанных клипс – частая проблема при работе без специнструмента

Демонтаж старых фар: пошаговая последовательность

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности, двигатель выключен, а ключ зажигания извлечен. Подготовьте инструменты: крестовую отвертку, торцевые головки на 10 мм (или TORX T20/T25, в зависимости от модификации), плоскогубцы и перчатки для защиты рук.

Осмотрите зону вокруг фар на предмет загрязнений – при необходимости очистите поверхность мягкой щеткой. Проверьте наличие доступа к нижним креплениям: на некоторых моделях Passat B5 может потребоваться частичный демонтаж бампера или решетки радиатора для удобства работы.

Пошаговая инструкция по снятию

Отключите аккумулятор: Снимите минусовую клемму с АКБ, чтобы обесточить электросистему и избежать короткого замыкания.
Снимите декоративные накладки:
- Подденьте отверткой пластиковые заглушки над фарой
- Аккуратно извлеките резиновые уплотнители вокруг блок-фары
Открутите крепежные болты:
1. Верхние болты (2 шт.) – через монтажные отверстия в кузове
2. Нижний болт – доступ через арку колеса или снизу бампера
3. Боковой регулировочный винт – за фарочным модулем
Отсоедините разъемы питания:
- Нажмите фиксатор на колодке ближнего/дальнего света
- Отсоедините разъем габаритных огней (при наличии отдельного подключения)
- Снимите клемму с корректора фар (если установлен)
Извлеките фару из посадочного места:
- Потядите блок-фару вперед по направляющим
- Контролируйте положение пластиковых фиксаторов – не допускайте перекоса
- Избегайте контакта с кузовными элементами во избежание царапин

Важно: Все крепежные элементы и разъемы складывайте в отдельную емкость – мелкие детали легко теряются. При затрудненном демонтаже нижнего болта используйте карданный удлинитель для трещотки.

Как аккуратно снять передний бампер

Перед началом работ убедитесь в наличии необходимых инструментов: крестообразная отвёртка, торцевой ключ T25 (звёздочка), пластиковые клипсы для замены повреждённых, плоская отвёртка для демонтажа пистонов. Зафиксируйте автомобиль на ровной поверхности стояночным тормозом, откройте капот и снимите клеммы с аккумулятора во избежание короткого замыкания.

Осмотрите бампер на наличие дополнительных креплений (противотуманные фары, датчики парковки). При их наличии отсоедините разъёмы, предварительно сняв защитные заглушки. Для доступа к нижним крепежам потребуется частичный заезд на смотровую яму или использование домкрата с подставками.

Пошаговая последовательность демонтажа

Верхнее крепление: Открутите 6 болтов Т25 вдоль кромки бампера под капотом (3 слева и 3 справа от радиатора).
Боковые фиксаторы:
- Снимите колёсные арки – выкрутите саморезы по периметру лайнеров
- Обнаружьте пластиковые пистоны в местах стыка крыла и бампера

Нижняя часть:

Тип крепления	Количество	Инструмент
Пластиковые клипсы	8-10 шт.	Плоская отвёртка
Саморезы под брызговиком	4 шт.	Крестовая отвёртка

Финализация: Придерживая бампер двумя руками, плавно потяните его на себя, одновременно отсоединяя боковые направляющие от кронштейнов крыльев. Избегайте перекоса!

Важно: При отсоединении разъёмов противотуманок или датчиков нажмите на фиксатор язычка, не дёргайте за провода. Укладывайте снятый бампер лицевой поверхностью вверх во избежание царапин. Перед установкой очистите посадочные места от грязи и проверьте целостность крепёжных ушек.

Отсоединение разъемов питания и регулировочных механизмов

Перед снятием фары необходимо обесточить все подключенные к ней электрические цепи. Найдите основной жгут проводов, подходящий к задней части фары – он обычно фиксируется пластиковым клипсой или замком.

Нажмите на фиксатор язычка (или отогните защелку, в зависимости от типа разъема) и аккуратно потяните корпус разъема на себя. Не дергайте за провода – это может повредить контакты или проводку. Убедитесь, что разъем полностью отсоединен.

Демонтаж сервоприводов корректора

Снизу или сбоку фары расположены круглые пластиковые сервоприводы системы корректора света. Каждый привод закреплен в гнезде поворотным фиксатором:

Возьмите привод пальцами за корпус
Поверните его против часовой стрелки примерно на 15-20 градусов
Потяните привод на себя до выхода из посадочного места

Важно: Не прикладывайте излишнее усилие при повороте – фиксатор хрупкий. Если привод не поддается, убедитесь в правильности направления поворота.

После отсоединения всех элементов проверьте наличие дополнительных креплений:

Проводку габаритных огней (отсоединяется аналогично основному разъему)
Провода поворотников (если интегрированы в фару)
Металлические кронштейны или направляющие

Особенности замены противотуманных фар на Volkswagen Passat B5

Основная сложность при замене противотуманных фар на Passat B5 связана с необходимостью частичного или полного демонтажа переднего бампера. Крепления фар скрыты за защитными кожухами и элементами кузова, а болты часто подвергаются коррозии из-за близости к дорожному покрытию. Требуется тщательная подготовка: обработка резьбы проникающей смазкой за 1-2 часа до работ, проверка состояния проводки и разъемов.

При выборе новых фар учитывайте тип оптики: для рестайлинговых моделей (после 2000 г.) подходят только фары с овальными рассеивателями, тогда как дорестайл (1996-2000) использует прямоугольные. Обязательно сверяйте каталожные номера оригинальных запчастей (например, 1J0941697C) или подбирайте совместимые аналоги с маркировкой ECE-R19. Избегайте дешевых копий без сертификации – они часто дают неправильный световой пучок.

Порядок работ и нюансы монтажа

Демонтаж бампера:
- Снимите винты в колесных арках (Торкс T25) и нижние крепления под радиатором
- Отсоедините датчики температуры и разъемы противотуманных фар
- Аккуратно потяните бампер на себя, начиная с углов
Замена фары:
- Выкрутите три крепежных болта (головка 10 мм)
- Отсоедините разъем питания, проверив чистоту контактов
- Установите новую фару, совместив направляющие штифты с посадочными отверстиями
Регулировка света:
- Вертикальная настройка: вращайте винт над рассеивателем (отметка 0° на шкале)
- Горизонтальная: корректировка боковым винтом (только для моделей с АКПП регулировки)
- Проверьте границу светотени на расстоянии 5 метров – она должна быть ниже центра фары на 10 см

Важные предупреждения: При установке светодиодных ламп обязательна перепрошивка БКФ (блока управления фарами) для отключения диагностики мощности. Герметизируйте стык корпуса и рассеивателя силиконовым составом во избежание запотевания. Если после подключения фара не работает – проверьте реле J226 в монтажном блоке салона (за частый выход из строя его называют «реле печки»).

Установка новых фар: балансировка положения

Корректная регулировка светового пучка критически важна для безопасности: слепящий встречных водителей свет создаёт аварийную ситуацию, а слишком низкое направление ухудшает видимость. Точная настройка положения фар на Volkswagen Passat B5 требует соблюдения заводских параметров и проводится после любой замены оптики или изменения клиренса автомобиля.

Балансировка выполняется на ровной площадке с использованием специального экрана (стены или регулировочного щита), расположенного перпендикулярно оси машины на расстоянии 5-10 метров. Автомобиль должен быть заправлен, давление в шинах соответствовать норме, а в салоне – находиться водитель или эквивалентный груз (около 70 кг) для имитации реальной нагрузки.

Процедура регулировки

Для настройки потребуется крестообразная отвёртка (под регулировочные винты на корпусе фары) и рулетка. Действуйте последовательно:

Включите ближний свет и снимите декоративную накладку с фары.
Найдите регулировочные винты:
- Вертикальный (верхний/нижний) – обычно расположен сверху или сбоку фары, маркируется "UP/DOWN"
- Горизонтальный (левый/правый) – чаще сзади или снизу, маркирован "L/R"

Направьте световой пучок по экрану:

Параметр	Значение
Высота верхней границы пучка	На 1-2% ниже центра фары (пример: при дистанции 5м – на 5-10 см ниже)
Точка перелома луча (горизонт)	Должна совпадать с вертикальной осью симметрии автомобиля

Вращайте винты плавно – каждый поворот резко меняет направление света. Сначала отрегулируйте вертикаль, затем горизонталь. После настройки обеих фар проверьте работу дальнего света – он должен центрироваться относительно дороги без смещения в стороны.

Обязательно сверьте результат в тёмное время суток на прямой дороге: свет не должен бить в глаза встречному потоку. Для финальной точности рекомендуется посетить сервис с оптическим стендом, особенно если возникают сомнения в качестве самостоятельной настройки.

Правила подключения электрических коннекторов

Перед началом работ убедитесь, что аккумуляторная батарея отключена для предотвращения короткого замыкания. Подготовьте необходимые инструменты: мультиметр для проверки напряжения, изоленту или термоусадку, а также схему электропроводки конкретно для вашей модификации Passat B5 (уточните год выпуска и тип фар – галогенные, ксеноновые или LED).

Тщательно изучите конструкцию штатных коннекторов фар – на Passat B5 обычно используются разъёмы типа H7 (для галогенных) или специфические многоконтактные блоки (для ксенона). Каждый провод имеет цветовую маркировку согласно заводской схеме, которую нельзя игнорировать при подключении послепродажных фар.

Ключевые этапы подключения

Совпадение распиновки: Сверьте количество и расположение контактов на новой фаре со штатной колодкой. При несовпадении потребуется переходник или перепайка проводов с обязательной изоляцией соединений.
Полярность и назначение проводов:
- Жёлтый/коричневый – масса (обязательно закрепите на кузове болтом до металла)
- Белый – ближний свет
- Жёлтый – дальний свет
- Синий/зелёный – габариты (для ксенона могут добавляться серый/красный для корректора и оранжевый для поворотника)
Фиксация разъёма: После соединения контактов проверьте надёжность защёлкивания колодки – люфт приведёт к окислению. Обработайте контакты антикоррозийной смазкой.

Контрольные проверки

Действие	Ожидаемый результат
Тест мультиметром	Напряжение 12V на соответствующих контактах при включении режима
Визуальный осмотр	Отсутствие искрения, плавления пластика
Проверка функций	Корректная работа ближнего/дальнего света, габаритов, корректора (если есть)

При установке ксенона убедитесь, что блоки розжига надёжно закреплены и не контактируют с подвижными элементами подкапотного пространства. Не подключайте провода корректора фар напрямую к блоку управления без предохранителя – это может вызвать перегрузку цепи.

Настройка угла наклона фар после монтажа

Корректная регулировка угла наклона фар – обязательный этап после замены или установки новых осветительных приборов. Неправильный световой пучок ослепляет встречных водителей, ухудшает видимость дороги и приводит к быстрому утомлению глаз.

Для точной настройки потребуется ровная площадка у стены или специального экрана (гараж, ангар), мерительная рулетка, крестообразная отвертка или шестигранник (зависит от модели авто), а также помощник или регулировочные метки на экране. Убедитесь, что давление в шинах соответствует норме, а в салоне нет лишней нагрузки.

Порядок регулировки

Подготовка площадки: Подъезжайте вплотную к стене, отметьте на ней центры фар (точки A1 и A2) и центральную ось автомобиля (точка O).
Разметка экрана: Отъедьте назад на 5-7 метров. Проведите горизонтальную линию (H) на 5 см ниже отметок A1 и A2. Проведите вертикальные линии через A1 и A2.
Настройка ближнего света:
- Включите ближний свет.
- Закройте одну фару картоном.
- Регулировочными винтами (обычно расположены сверху и сбоку фары) добейтесь, чтобы:
  - Горизонтальная граница светотеневой линии («галка») совпала с линией H.
  - Излом «галки» находился на пересечении линии H и вертикали, соответствующей центру фары.
- Повторите для второй фары.
Проверка дальнего света: Включите дальний свет. Центры световых пятен должны располагаться на вертикальных линиях фар чуть выше линии H или совпадать с точками A1 и A2 (проверяется визуально, точная регулировка обычно не требуется).

Критические ошибки

Ошибка	Последствие	Решение
Слишком высокий пучок	Ослепление встречных водителей	Опустить фару винтом вертикальной регулировки
Слишком низкий пучок	Плохая видимость дороги	Поднять фару
Разный наклон фар	Асимметричное освещение, дискомфорт	Выровнять по горизонтальной линии H
Смещенный излом «галки»	Ослепление через зеркала или ухудшение освещения правой обочины	Откорректировать винтом горизонтальной регулировки

После самостоятельной настройки обязательно проведите тестовую поездку в темное время суток по разным типам дорог. При малейших сомнениях в качестве регулировки обратитесь на сервис для проверки на оптическом стенде – это гарантирует безопасность и соответствие ГОСТу.

Калибровка корректора фар

Корректор фар на Volkswagen Passat B5 – автоматическая система, регулирующая угол наклона света в зависимости от нагрузки автомобиля. Она использует датчики на передней и задней подвеске, отслеживающие клиренс. Если система установлена, её корректная работа критична для безопасности: неправильная настройка приводит к ослеплению встречных водителей или недостаточному освещению дороги.

После замены фар, датчиков корректора или элементов подвески требуется обязательная калибровка. Без неё блок управления (БУ) не "понимает" реальное положение кузова, отправляя неверные сигналы моторчикам фар. Калибровку проводят на ровной площадке с исправной подвеской и правильным давлением в шинах.

Процесс калибровки

Калибровка выполняется через диагностический разъем OBD-II с помощью совместимого сканера (например, VCDS/VAG-COM, ODIS) и включает два этапа:

Калибровка датчиков корректора:
- Подключите сканер, войдите в блок «55 - Корректор фар».
- Выберите «Базовые установки» → «Калибровка датчиков».
- Следуйте инструкциям сканера: установите автомобиль в нулевое положение (ровная площадка, пустой салон/багажник, полный бак топлива).
- Зафиксируйте значения датчиков.
Регулировка света фар:
- Нагрузите автомобиль: водитель + 75 кг на водительском сиденье.
- Отгоните машину на 5-10 метров к ровной стене.
- Отметьте на стене центр светового пучка каждой фары (или используйте спецстенд).
- Через сканер в «Базовых установках» выберите «Регулировка фар».
- Ручным корректором в салоне выставьте свет так, чтобы центры пучков были на 10 см ниже отметок на стене (для дистанции 10 м).
- Подтвердите настройку через сканер.

Важно: Если система не калибруется или выдает ошибки:

Проверьте исправность датчиков на рычагах подвески и их рычагов.
Убедитесь в целостности проводки и разъемов датчиков/моторчиков фар.
Проверьте отсутствие люфтов в подвеске.

Корректно откалиброванный корректор автоматически опустит фары при загрузке багажника или салона, сохраняя безопасную световую границу и не слепя других участников движения.

Как избежать запотевания стекол фар

Конденсат внутри фары Volkswagen Passat B5 возникает из-за разницы температур и нарушения герметичности корпуса. Влага проникает через микротрещины, поврежденные уплотнители или негерметичные заглушки, образуя туман на стекле. Игнорирование проблемы приводит к коррозии контактов и снижению светопропускания.

Для предотвращения запотевания необходимо провести комплексную диагностику и восстановить целостность системы. Особое внимание уделите состоянию вентиляционных клапанов и качеству герметизации после замены ламп или доработок.

Ключевые меры профилактики

Проверка и замена уплотнителей:

Осмотрите резиновые прокладки ламповых люков – трещины или деформация требуют замены
Проверьте герметичность задних заглушек (особенно после установки ксенона)
Обновите силиконовый герметик по периметру стекла при его отслоении

Восстановление вентиляции:

Очистите дренажные отверстия в нижней части фары от грязи
Убедитесь в наличии и целостности вентиляционных трубок (гофра на тыльной стороне)
Замените клапаны-мембраны при их засорении или жесткости

Тип проблемы	Решение
Трещины на корпусе	Ремонт эпоксидной смолой или замена фары
Конденсат после мойки	Просушка феном + проверка уплотнителей люков
Постоянное запотевание	Замена вентиляционных мембран + герметизация стыков

Важно: При установке ламп избегайте касания стекла колбы пальцами – жировые следы провоцируют локальный перегрев и микротрещины. Для просушки используйте естественную вентиляцию (сняв задние заглушки на 24 часа в сухом помещении), экстремальный нагрев феном повреждает отражатель.

Диагностика частых проблем с проводкой

Электрические неполадки в фарах Volkswagen Passat B5 часто связаны с повреждением проводки. Основные зоны риска – участки возле поворотных кулаков, места прохода жгутов через кузовные отверстия и соединения с блоком предохранителей. Коррозия контактов из-за влаги, перетирание изоляции о подвижные элементы или некачественные соединения после предыдущего ремонта провоцируют короткие замыкания, перебои в работе света или полный отказ секций освещения.

Перед диагностикой подготовьте мультиметр, контрольную лампу 12В, схему электрооборудования Passat B5 и изоленту. Обязательно снимите клемму с аккумулятора. Проверку начинайте с визуального осмотра жгутов в подкапотном пространстве, особое внимание уделяя гофрам около фар и колодкам подключения – там часто скапливается грязь и появляются окислы.

Пошаговая проверка цепи

1. Тест массы: Подключите мультиметр в режиме вольтметра между «минусовой» клеммой фары и кузовом авто. При включенном свете показания выше 0.5В указывают на плохой контакт массы. Очистите точки крепления (обычно под фарами или на лонжеронах) от ржавчины.

2. Диагностика питания:

Включите ближний свет, отсоедините колодку фары
Измерьте напряжение на контакте «+» (центральный провод в разъеме H7) относительно кузова
Отсутствие 12В требует проверки реле (J31 в монтажном блоке), предохранителей (S22, S23, S43) и целостности провода от блока до фары

3. Поиск обрывов и КЗ:

Вызвоните мультиметром (в режиме Ω) цепи от разъема фары до реле/предохранителей
Проверьте сопротивление между соседними контактами в колодке – близкое к 0Ω сигнализирует о замыкании
Осмотрите изоляцию на участках перегибов: трещины или потертости оголяют жилы

Тип неисправности	Внешние признаки
Окисление контактов	Фары мерцают при вибрации, работают только после шевеления разъема
Перетертый провод	Свет пропадает при повороте руля или наезде на кочку
Короткое замыкание	Срабатывание предохранителя сразу после замены, запах горелой изоляции

Важно: При замене поврежденных проводов используйте кабель с аналогичным сечением (минимум 1.5 мм²), защищайте скрутки термоусадкой. После ремонта обработайте колодки контактной смазкой для предотвращения коррозии. Если проблема сохраняется, проверьте переключатель света и модуль управления бортовой сетью (в поздних версиях B5).

Решения для ошибок бортового компьютера после замены фар

После установки новых фар на Volkswagen Passat B5 бортовой компьютер часто фиксирует ошибки, связанные с системой освещения. Это вызвано изменением сопротивления цепи или использованием ламп, несовместимых с заводской системой диагностики.

Типичные сообщения указывают на "обрыв нити накала" или "неисправность лампы", даже при их корректной работе. Для устранения требуются дополнительные действия, направленные на адаптацию электроники автомобиля к новым компонентам.

Основные методы устранения ошибок

Рассмотрите следующие решения в зависимости от типа установленных фар и ламп:

Резисторы (обманки):
- Устанавливаются параллельно цепи питания ламп
- Создают нагрузку, имитирующую штатное потребление галогенных ламп
- Обязательны при использовании светодиодных ламп без CAN-совместимости
Перепрошивка блока управления:
- Требуется при установке полностью светодиодных фар
- Выполняется через диагностический разбор OBD2 с ПО VCDS/VAG-COM
- Изменение кодировки блока центральной электроники (BCM)
CAN-совместимые лампы:
- Специальные LED-лампы со встроенным декодером
- Автоматически подают корректный сигнал на блок управления
- Избавляют от необходимости ставить резисторы
Проверка соединений:
- Контроль целостности проводки и контактов в разъемах фар
- Устранение окисления или повреждений контактов
- Проверка качества "массы" кузова

Важно: Для сложных случаев (особенно с LED-оптикой) обязательна компьютерная диагностика. Она точно определит код ошибки и позволит выполнить адаптацию через инженерное меню бортового компьютера.

Сравнение стоимости оригинальных и аналоговых комплектующих

Оригинальные фары Volkswagen Passat B5 производятся исключительно сертифицированными поставщиками VAG (HELLA, Magneti Marelli), что гарантирует полное соответствие заводским стандартам освещения, герметичности и геометрии креплений. Их стоимость в 2023-2024 годах стартует от 25 000 рублей за блок, достигая 40 000 рублей для биксеноновых версий с корректором, что обусловлено технологичностью, затратами на R&D и многоступенчатым контролем качества.

Аналоговые решения (DEPO, AL, Osram, TYC) предлагают ценовой диапазон 8 000–18 000 рублей за блок, экономя до 60% бюджета. Экономия достигается за счет упрощения производственных процессов, использования менее дорогих материалов (например, поликарбонат вместо кварцевого стекла) и локализации изготовления в странах Азии, однако это может влиять на ресурс изделий и стабильность светового пучка.

Ключевые аспекты сравнения

Критерий	Оригинал	Аналог
Средняя цена за блок	25 000 – 40 000 ₽	8 000 – 18 000 ₽
Ресурс герметичности	10+ лет	5–7 лет (риск запотевания)
Совместимость с корректором	100%	Требует проверки

Скрытые расходы аналогов: Дешевые аналоги часто требуют:

Доработки крепежных отверстий
Покупки переходников для ламп
Регулировки угла света после установки

Важно! При выборе учитывайте:

Сложность установки: оригиналы монтируются без доработок.
Юридические риски: несертифицированные аналоги могут вызвать претензии при ТО.
Безопасность: отклонения в светораспределении снижают видимость.

Требования к световому пучку по ГОСТ

Для левостороннего движения в России фары Volkswagen Passat B5 должны формировать асимметричный световой пучок согласно ГОСТ Р 41.112-2019 (Правила ЕЭК ООН №112). Основная цель – обеспечить видимость без ослепления встречных водителей. Правый край луча поднимается выше для освещения обочины, левый ограничивается четкой светотеневой границей.

Контрольные точки проверки светотеневой границы измеряются на расстоянии 25 метров от фары при вертикальной установке. Отклонения по вертикали не должны превышать ±0,2%, по горизонтали – ±0,3%. Обязательно отсутствие паразитных засветок выше горизонтальной линии и слева от вертикальной оси.

Ключевые параметры светотеневой границы

Горизонтальный участок: Четкая линия с углом подъёма 15° в правой части
Вертикальная граница: Резкий переход в левом секторе (не более 0,5° размытия)
Зона интенсивности: Минимум 3 лк в точке B50L (75 м впереди)

Контрольная точка	Координаты (°)	Минимальная освещённость (лк)
HV (пересечение осей)	0 / 0	Не нормируется
75R (вправо)	+2,0R / -0,6D	≥ 8
50R (вправо)	+1,3R / -1,0D	≥ 15

Важно: Регулировка выполняется на спецстенде с ненагруженным автомобилем и давлении в шинах 2,0 бар. Опорная плоскость фары должна быть параллельна земле. При установке светодиодных или ксеноновых ламп в штатные отражатели B5 обязательно требуется сертификат соответствия ГОСТ, иначе ТО не пройдено.

Где купить качественные фары для Passat B5

Официальные дилеры Volkswagen предлагают оригинальные фары с гарантией соответствия спецификациям автомобиля. Цены здесь выше рыночных, но вы получаете сертифицированные детали и профессиональную установку. Уточняйте наличие конкретных модификаций для вашего года выпуска и комплектации.

Специализированные интернет-магазины автозапчастей (Exist.ru, Emex.ru, AutoDoc) предоставляют широкий выбор оригинальных и аналогов от проверенных производителей. Фильтры по VIN-коду или параметрам авто помогут подобрать совместимый вариант. Внимательно изучайте отзывы, рейтинги продавцов и условия возврата.

Необходимость дополнительной герметизации стыков

Штатные уплотнители фар Volkswagen Passat B5 с годами теряют эластичность и перестают надежно защищать внутреннее пространство оптики. Резина дубеет, ссыхается или деформируется, образуя микрощели между корпусом фары и кузовом автомобиля. Это особенно критично в зоне крепления фар к переднему крылу и кузовной панели над бампером.

Через незащищенные стыки активно проникает дорожная влага, грязь и солевой раствор. Вода конденсируется на внутренней поверхности стекла или отражателя, а грязь накапливается в посадочных нишах, ускоряя коррозию крепежных элементов. Зимой замерзающая вода расширяет трещины в пластиковом корпусе, а летом влажная среда провоцирует окисление контактов электропроводки.

Основные риски отсутствия герметизации

Заливание фар при дожде/мойке - приводит к помутнению стекол и отражателей
Коррозия металлических кронштейнов - разрушает точки крепления оптики
Окисление разъемов ламп - вызывает перебои в работе ближнего/дальнего света
Образование конденсата - снижает светопропускание и видимость ночью

Для герметизации применяют автомобильный силиконовый герметик (черный или прозрачный) с пометкой "нейтральный". Перед нанесением обезжиривают стык спиртовым раствором, затем тонким слоем заполняют щель между кузовом и пластиковым ободом фары. Излишки сразу удаляют ветошью. Крепежные болты обрабатывают графитовой смазкой для защиты резьбы.

Техника безопасности при работе с электропроводкой

Работа с электрооборудованием автомобиля требует строгого соблюдения мер безопасности. Напряжение бортовой сети и сила тока способны причинить вред здоровью, а также вывести из строя электронные компоненты.

Игнорирование правил может привести к короткому замыканию, возгоранию, повреждению дорогостоящих блоков управления и травмам. Всегда помните о рисках и действуйте осторожно.

Основные правила безопасности

Отключите аккумулятор. Снимите отрицательную клемму перед началом работ и заизолируйте её. Это исключит подачу напряжения на цепи.
Используйте инструмент с изолированными ручками. Даже при отключенном АКБ возможно остаточное напряжение в конденсаторах некоторых устройств.
Убедитесь в отсутствии напряжения. Перед прикосновением к проводам проверьте их мультиметром или тестером.
Избегайте статического электричества. При работе с блоками управления используйте антистатический браслет или касайтесь заземлённых металлических частей кузова.
Следуйте схеме электропроводки. Не полагайтесь на память – сверяйтесь с официальной схемой для Passat B5 во избежание ошибок подключения.
Не работайте во влажной среде. Вода – проводник тока, что повышает риск короткого замыкания.
Проверяйте надёжность соединений. После монтажа убедитесь в плотном контакте клемм и отсутствии оголённых участков проводов.

Список источников

При подготовке материала о выборе и установке фар для Volkswagen Passat B5 использовались проверенные технические ресурсы и практические руководства. Основное внимание уделялось спецификациям оригинальных запчастей, особенностям совместимости и актуальным методам монтажа.

Ниже представлен перечень источников, содержащих детальную информацию по теме. Данные включают технические стандарты производителя, сравнительные обзоры компонентов освещения и пошаговые инструкции по модернизации системы.

Техническая документация и руководства

Официальное руководство по эксплуатации Volkswagen Passat B5 (1996-2005)
Каталог запчастей ETKA (актуальная редакция для моделей VAG)
Сервисное пособие ELSA по ремонту Volkswagen Passat B5

Специализированные ресурсы

Форум владельцев Passat World (разделы по тюнингу и электрике)
База знаний портала Drive2.ru с пользовательскими мануалами
Технические бюллетени HELLA по светотехнике для VAG

Нормативные материалы

Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных ТС"
Международные стандарты освещения ECE R112, ECE R98

Производитель	Тип	Особенности
HELLA, OSRAM	Оригинал/OEM	Идеальное соответствие, высокая стоимость
DEPO, TYC	Качественные аналоги	Хорошее соотношение цены и ресурса
Unbranded	Дешевые аналоги	Риск быстрого помутнения и протечек
