Форсунки омывателя - виды, плюсы и минусы для выбора
Статья обновлена: 18.08.2025
Чистое лобовое стекло – обязательное условие безопасности вождения. Ключевым элементом системы очистки являются форсунки омывателя.
Эти небольшие устройства отвечают за точную подачу жидкости на стекло. От их конструкции и работы зависит эффективность удаления грязи.
Современный рынок предлагает различные типы форсунок. Каждый вариант обладает специфическими особенностями.
Понимание различий помогает выбрать оптимальное решение. Знание плюсов и минусов каждого типа облегчает обслуживание и ремонт.
Статья детально разберет существующие разновидности. Будут рассмотрены их преимущества и характерные недостатки.
Веерный тип распыла: равномерное покрытие
Веерные форсунки создают плоский распыл жидкости в форме широкого веера, что обеспечивает одновременное покрытие большой площади лобового стекла. Этот эффект достигается за счет особой конструкции сопла, где жидкость под давлением проходит через узкую щелевидную канал, формируя тонкую плоскую струю.
Ключевым преимуществом данного типа является минимизация "сухих зон" и равномерное распределение омывающей жидкости по всей очищаемой поверхности. Это позволяет эффективно размягчать загрязнения даже при однократном нажатии на рычаг омывателя и сокращает расход жидкости.
Преимущества и недостатки
- Равномерность покрытия – отсутствие локальных непромытых участков
- Экономия жидкости – оптимизированное распределение снижает перерасход
- Широкая зона очистки – охват периферийных областей стекла
- Чувствительность к загрязнениям – микрочастицы в жидкости могут засорить щелевой канал
- Зависимость от давления – при слабом насосе формирование веера нарушается
| Параметр | Влияние |
|---|---|
| Угол распыла | Определяет ширину покрываемой зоны (обычно 60-110°) |
| Толщина струи | Влияет на интенсивность смачивания и расход жидкости |
Струйный тип: направленная подача воды
Струйные форсунки омывателя лобового стекла характеризуются подачей жидкости одной или несколькими четко направленными струями. Вода из бачка насосом подается через тонкое калиброванное отверстие (сопло) форсунки, формируя компактную струю под давлением. Основной принцип работы заключается в создании направленного потока, а не в распылении на мелкие капли.
Данный тип форсунок исторически появился раньше веерных и до сих пор широко распространен на многих автомобилях, особенно бюджетного и среднего сегмента. Конструктивно они часто проще веерных, состоя из корпуса с впускным штуцером и самого сопла, через которое и выходит струя жидкости.
Характеристики, преимущества и недостатки
Ключевой особенностью струйных форсунок является высокая точность и дальность подачи жидкости. Сфокусированная струя позволяет эффективно доставлять омывающую жидкость в конкретную, заранее заданную зону на стекле, что может быть полезно при сильном встречном потоке воздуха на высоких скоростях.
Основные преимущества струйных форсунок:
- Простота конструкции и надежность: Минимум движущихся частей снижает вероятность поломок.
- Высокая эффективность на скорости: Направленная струя лучше "пробивает" встречный поток воздуха.
- Легкость прочистки: Засор в единственном сопле часто можно устранить тонкой иглой.
- Более низкая стоимость по сравнению со сложными веерными системами.
Существенные недостатки струйного типа:
- Неравномерное распределение жидкости: Омыватель попадает только в узкую зону, оставляя другие участки стекла сухими или плохо очищенными. Требуется больше времени и жидкости для полного покрытия.
- Плохая эффективность на низких скоростях: Струя не распыляется, поэтому площадь контакта со стеклом мала.
- Высокий расход омывающей жидкости: Для покрытия всей поверхности стекла струю приходится направлять дольше.
- Зависимость от точной настройки: Малейший сдвиг форсунки (например, после ДТП или ремонта) резко ухудшает эффективность попадания струи в нужное место. Необходима частая корректировка.
- Чувствительность к загрязнению сопла: Даже небольшой засор резко уменьшает напор или искривляет струю.
- Риск замерзания сопла: Одно малое отверстие легче блокируется льдом при использовании некачественной или замерзающей жидкости зимой.
Для частичной компенсации недостатка с узкой зоной покрытия на некоторых автомобилях устанавливают несколько струйных форсунок (например, две или три на сторону), направленных в разные точки стекла. Существуют также модели с регулируемым направлением струи, где угол подачи можно изменять вручную тонкой иглой или специальным регулятором.
| Критерий | Струйные Форсунки | Веерные Форсунки (для сравнения) |
|---|---|---|
| Тип подачи жидкости | Одна или несколько направленных струй | Широкий плоский веер мелких капель |
| Распределение жидкости по стеклу | Узкое, точечное | Широкое, равномерное |
| Расход омывающей жидкости | Выше | Ниже (при равной площади покрытия) |
| Эффективность на высоких скоростях | Хорошая (струя "пробивает" ветер) | Может снижаться (веер сдувается) |
| Чувствительность к точности настройки | Очень высокая | Умеренная |
| Сложность конструкции | Низкая | Выше (есть распылительные камеры/иглы) |
Регулируемые механические форсунки
Регулируемые механические форсунки представляют собой наиболее распространённый и традиционный тип распылителей жидкости омывателя. Их ключевая особенность – наличие подвижного элемента в корпусе, позволяющего вручную изменять направление подачи струи. Обычно это реализуется с помощью шарового шарнира, в который вставлен сам распылитель.
Настройка направления выполняется вручную, чаще всего с помощью тонкого, но прочного предмета (иглы, шила, скрепки). Пользователь вставляет этот предмет в выходное отверстие форсунки и, прилагая небольшое усилие, отклоняет наконечник распылителя в нужную сторону до достижения оптимального попадания струи на лобовое стекло. После установки правильного направления форсунка сохраняет свое положение.
Преимущества регулируемых механических форсунок
- Простота конструкции и надежность: Отсутствие сложной электроники и минимум подвижных деталей обеспечивают долгий срок службы и устойчивость к внешним воздействиям (мороз, грязь, химия омывателя).
- Низкая стоимость: Являются самым бюджетным вариантом среди всех типов форсунок омывателя.
- Возможность точной настройки: Позволяют индивидуально настроить направление струи под конкретный автомобиль и предпочтения водителя, обеспечивая оптимальное покрытие стекла жидкостью.
- Широкая доступность и взаимозаменяемость: Легко найти в продаже и подобрать аналог для большинства моделей автомобилей.
Недостатки регулируемых механических форсунок
- Сложность и неудобство регулировки: Процесс настройки требует времени, определённой сноровки, использования дополнительных инструментов и часто сопровождается неудобной позой (особенно для форсунок капота).
- Риск повреждения при регулировке: Неосторожное или слишком сильное воздействие инструментом может сломать шаровой шарнир или повредить сам распылитель.
- Смещение настройки: Вибрации, удары или даже сильная струя омывателя под давлением могут со временем сбить установленное направление, требуя повторной регулировки.
- Ограниченные возможности распыла: Обычно обеспечивают одну или две фиксированные струи ("струйный" или "веерный" тип распыления), но не способны динамически изменять форму факела или создавать сложные многоструйные рисунки.
- Потенциальное замерзание подвижного узла: В сильные морозы вода, попавшая в шаровой шарнир, может замерзнуть, заблокировав подвижность или даже повредив узел.
Сравнение с другими типами
| Характеристика | Регулируемые механические | Нерегулируемые | Электрические (веерные/многоструйные) |
|---|---|---|---|
| Возможность настройки направления | Есть (ручная) | Нет | Нет / Очень редко (обычно фиксированы при установке) |
| Сложность/удобство настройки | Сложно/неудобно | Не требуется | Не требуется / Легко (если есть регулировка) |
| Тип распыления | Струйный, реже веерный | Струйный, веерный | Веерный, сложный многоструйный |
| Надежность | Высокая | Очень высокая | Средняя (риск отказа электропривода) |
| Стоимость | Низкая | Очень низкая | Высокая |
Стационарные модели без корректировки
Стационарные форсунки без корректировки представляют собой нерегулируемые элементы, жестко зафиксированные на капоте или кузове автомобиля. Их конструкция предельно проста: пластиковый корпус с встроенным распылителем и штуцером для подключения магистрали подачи жидкости. Направление и форма струи заданы на этапе производства и не подлежат изменению после установки.
Данный тип форсунок функционирует по принципу подачи жидкости под давлением через фиксированные калиброванные отверстия. Распыление происходит по траектории, рассчитанной производителем для типовых условий эксплуатации. Модели различаются количеством сопел (1-4) и углом распыла, но всегда сохраняют первоначальные настройки в течение всего срока службы.
Преимущества:
- Минимальная стоимость производства и замены
- Высокая надежность из-за отсутствия подвижных частей
- Устойчивость к загрязнениям и температурным перепадам
- Простота установки и обслуживания
Недостатки:
- Невозможность корректировки струи без физического смещения корпуса
- Неэффективное очищение при изменении геометрии кузова (после ремонта)
- Частое образование "слепых зон" из-за фиксированного угла распыла
- Перерасход жидкости при неточном попадании на стекло
| Типичные проблемы | Последствия |
| Смещение при ударе | Полное нарушение траектории подачи жидкости |
| Минеральные отложения | Закупорка сопел без возможности прочистки |
| Износ уплотнений | Подтёки жидкости на элементы кузова |
Электрический подогрев сопла
Конструкция включает встроенный нагревательный элемент (обычно керамический или металлический резистор), интегрированный в корпус сопла форсунки. При подаче напряжения от бортовой сети автомобиля элемент нагревается до температуры 30-60°C, предотвращая замерзание омывающей жидкости в каналах и выходных отверстиях. Активация происходит автоматически при запуске двигателя или включении омывателя через реле.
Данная система особенно эффективна при температурах ниже -15°C, обеспечивая стабильную подачу жидкости даже в экстремальных условиях. Нагрев локализован строго в зоне сопла, что минимизирует энергозатраты. Современные модели оснащаются термодатчиками, отключающими подогрев при достижении оптимальной температуры.
Преимущества и недостатки
Ключевые достоинства:
- Абсолютная защита от обледенения сопла даже при экстремально низких температурах
- Мгновенная готовность к работе без предварительного прогрева двигателя
- Снижение расхода "незамерзайки" благодаря использованию стандартных жидкостей
- Отсутствие механических повреждений от ледяных пробок
Существенные минусы:
- Увеличение стоимости форсунки в 3-5 раз по сравнению с обычными аналогами
- Рост нагрузки на электросеть (потребление 15-40 Вт на сопло)
- Риск перегорания нагревателя при скачках напряжения
- Сложность замены при выходе из строя (требует демонтажа элементов капота)
- Ограниченный ресурс нагревательных элементов (в среднем 4-6 лет)
Сравнение характеристик:
| Параметр | С подогревом | Без подогрева |
| Рабочая температура | До -40°C | До -10°C |
| Время активации | 1-3 секунды | Требуется прогрев ДВС |
| Ресурс | 50 000 циклов | 80 000 циклов |
Эксплуатация требует обязательной проверки целостности изоляции проводов и контактов. Короткое замыкание в цепи подогрева может вывести из строя предохранители системы комфорта. В регионах с умеренным климатом экономически нецелесообразна из-за высокой стоимости и низкой окупаемости.
Стандартная конструкция без подогрева

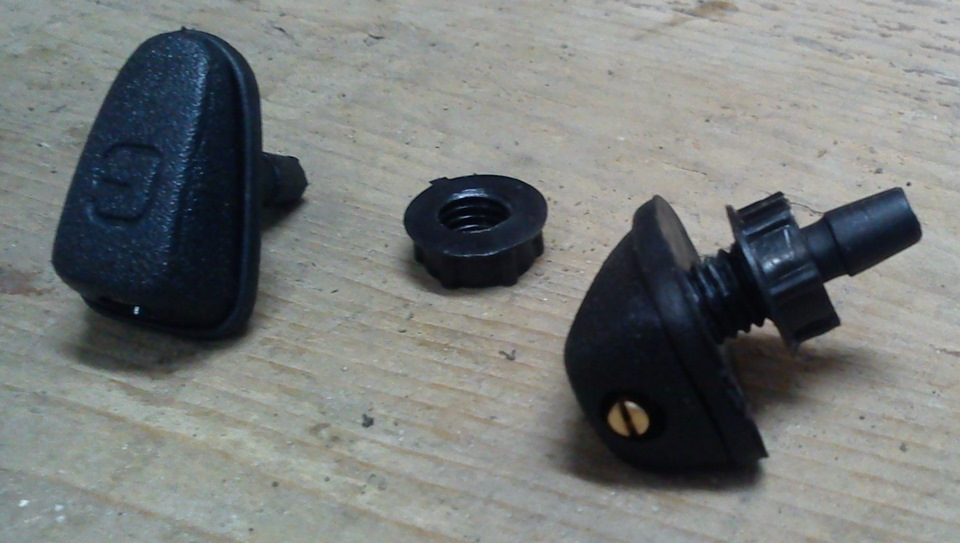

Стандартная форсунка без подогрева состоит из пластикового корпуса с встроенным фильтром-сеткой, штуцера для подключения магистрали подачи жидкости и распылительного элемента. Принцип работы основан на подаче жидкости под давлением от насоса: поток проходит через калиброванное сопло, формируя направленную струю или веерообразный факел на поверхность стекла.
Данная конструкция является наиболее распространённым решением для автомобилей бюджетного и среднего класса. Она монтируется непосредственно на капоте или под ним, а также интегрируется в корпус стеклоочистителей. Широко применяется в регионах с умеренным и тёплым климатом благодаря минимальной сложности.
Ключевые особенности
Преимущества:
- Низкая себестоимость производства и замены
- Простота конструкции и высокая ремонтопригодность
- Минимальный риск поломок из-за отсутствия электронных компонентов
- Универсальность установки на большинство моделей авто
Недостатки:
- Замерзание жидкости в соплах при температурах ниже -5°C
- Необходимость использования зимних омывающих жидкостей
- Риск механического повреждения от ледяных пробок
- Отсутствие регулировки интенсивности распыла в базовых версиях
| Эксплуатационный аспект | Характеристика |
|---|---|
| Сопротивление засорению | Среднее (требует периодической очистки иглой) |
| Ресурс работы | 3-5 лет при отсутствии перемерзания |
| Совместимость | Все типы омывающих жидкостей, кроме вязких аэрозолей |
Пластиковые корпуса: бюджетное решение
Пластиковые корпуса доминируют в сегменте недорогих форсунок благодаря низкой себестоимости производства. Массовое литье под давлением позволяет создавать сложные геометрические формы с минимальными затратами. Такие модели широко применяются в базовых комплектациях автомобилей эконом-класса и составляют основной ассортимент универсальных запчастей.
Ключевое преимущество пластика – абсолютная устойчивость к коррозии при контакте с водой и химическими реагентами омывающей жидкости. Малый вес конструкции упрощает монтаж и снижает нагрузку на элементы крепления. Технологичность материала обеспечивает точное литье распылительных каналов, что стабилизирует форму факела распыла даже в бюджетных решениях.
Ограничения эксплуатации
- Хрупкость при низких температурах: пластик теряет эластичность на морозе, повышается риск сколов и трещин от механических воздействий.
- Деформация от нагрева: под капотом в летний период корпус может искривиться, нарушая направление струи.
- Ускоренное старение: УФ-излучение и агрессивные жидкости вызывают растрескивание и потерю прочности через 3-5 лет эксплуатации.
Металлические сопла: износостойкость
Металлические сопла для омывателя лобового стекла изготавливаются преимущественно из нержавеющей стали или латуни, что обеспечивает исключительную устойчивость к абразивному износу. Эти материалы эффективно противостоят механическим повреждениям от частиц грязи, льда и песка в омывающей жидкости.
Высокая твёрдость металлических сплавов предотвращает деформацию распылительных отверстий под давлением системы, сохраняя точность формы и геометрии сопла на протяжении всего срока эксплуатации. Это критически важно для поддержания заданной формы факела распыла.
Сравнительные аспекты износостойкости
Преимущества:
- Крайне низкая истираемость при контакте с абразивными частицами в жидкости
- Отсутствие эрозии внутренних каналов от химически агрессивных омывателей
- Сохранение рабочих характеристик в 3-5 раз дольше пластиковых аналогов
Недостатки:
- Риск электрохимической коррозии при контакте с алюминиевыми элементами кузова
- Уязвимость к заклиниванию шарового механизма регулировки при окислении
- Образование сколов на кромках отверстий при ударах льдом или камнями
Системы с шаровым креплением
Конструкция данных форсунок основана на шаровом шарнире, интегрированном в корпус. Шар плотно фиксируется в гнезде, но сохраняет возможность свободного вращения при механическом воздействии. Направление струи регулируется вручную: пользователь физически поворачивает распылительную головку в нужное положение, после чего шарнир надёжно удерживает выбранную ориентацию.
Такие системы широко применяются на автомобилях азиатских и европейских марок благодаря простоте установки и совместимости со стандартными крепёжными отверстиями. Основной материал корпуса – пластик (ABS, полипропилен), а шаровой элемент часто содержит металлическую сердцевину для повышения износостойкости.
Ключевые особенности
Преимущества:
- Гибкая регулировка – угол распыла можно оперативно менять без инструментов
- Вибрационная устойчивость – сохраняют настройку даже на бездорожье
- Ремонтопригодность – шарнирный узел обычно доступен для чистки
- Универсальность монтажа – подходят для большинства моделей авто
Недостатки:
- Риск заклинивания шара из-за грязи или накипи
- Постепенный износ пластиковых элементов, ведущий к люфту
- Ограниченный ресурс при частой перенастройке (деформация сопрягаемых поверхностей)
| Параметр | Характеристика |
|---|---|
| Регулировка угла | ±15° по вертикали/горизонтали |
| Тип подключения | Быстросъёмный коннектор (стандарт) |
| Средний срок службы | 5-7 лет (в умеренном климате) |
Жёсткое крепление без регулировки
Данная конструкция предполагает фиксированную установку форсунок на кронштейне или кузовных элементах автомобиля без возможности изменения их позиции. Распылительные элементы жестко интегрированы в систему крепления, а их настройка в процессе эксплуатации исключена.
Такой тип крепления широко применяется на многих серийных моделях благодаря технологической простоте. Форсунки монтируются на этапе сборки автомобиля и сохраняют первоначальную ориентацию на весь срок службы, если не подвергаются механическому воздействию.
Ключевые особенности
Преимущества:
- Высокая надёжность и долговечность за счёт минимума подвижных частей
- Устойчивость к вибрациям и самопроизвольному смещению во время движения
- Защищённость от случайного повреждения при мойке или обслуживании
- Более низкая стоимость производства по сравнению с регулируемыми аналогами
Недостатки:
- Невозможность коррекции направления струи при неточной заводской установке
- Требовательность к точности позиционирования на этапе монтажа
- Сложность замены без демонтажа смежных элементов (решетки радиатора, уплотнителей)
- Риск неэффективного омывания при изменении геометрии кузова после ДТП
| Типичное применение | Бюджетные и среднеразмерные серийные автомобили |
| Риски эксплуатации | Загрязнение сопел без возможности оперативной очистки с изменением угла |
| Ремонтопригодность | Требует частичной разборки узла для замены форсунки |
Важно: Качество работы системы напрямую зависит от соблюдения допусков при установке на конвейере. Любое отклонение положения форсунки даже на 2-3° приводит к заметному ухудшению очистки центральной или периферийной зоны стекла.
Особенности капотного размещения
Форсунки омывателя, установленные непосредственно на капоте автомобиля, являются классическим и широко распространённым вариантом. Такое расположение подразумевает монтаж элементов на верхней поверхности капота, обычно вблизи его задней кромки или на специальных кронштейнах, направляющих струю жидкости на стекло.
Конструкция предполагает подачу жидкости через гибкие или жёсткие трубки, проходящие внутри моторного отсека и поднимающиеся к точкам установки форсунок. Крепление чаще всего осуществляется через резиновые уплотнители или пластиковые фиксаторы, обеспечивающие герметичность в местах вывода через технологические отверстия капота.
Преимущества и недостатки
Ключевые преимущества:
- Простота обслуживания: Легкий физический доступ для прочистки сопел иглой или сжатым воздухом, замены элементов без демонтажа крупных деталей.
- Надёжная подача жидкости: Короткий путь магистрали от бачка до форсунок снижает риск замерзания зимой и потерь давления.
- Универсальность монтажа: Возможность установки на большинство моделей авто, включая старые, где нет интегрированных вариантов.
- Точная регулировка: Механическое изменение угла наклона форсунок пальцем для точного направления струй.
Основные недостатки:
- Внешний вид: Наружные элементы на капоте могут нарушать эстетику линии кузова, выглядят менее современно.
- Уязвимость к механическим повреждениям: Риск сломаться при неаккуратном закрытии капота, ударе веткой или во время мойки.
- Воздействие внешней среды: Прямое попадание грязи, льда, антиобледенительных реагентов, приводящее к засорению сопел.
- Проблемы с герметичностью: Износ уплотнителей в местах крепления может вызвать протечки жидкости в подкапотное пространство.
| Аспект | Характеристика |
| Сложность замены | Низкая (часто без инструментов) |
| Чувствительность к качеству жидкости | Высокая (засоры при грязной воде/смеси) |
| Стоимость ремонта | Низкая (дешевые запчасти) |
| Аэродинамика | Незначительное ухудшение |
Несмотря на постепенное вытеснение скрытыми системами, капотное размещение сохраняет популярность благодаря ремонтопригодности и минимализму требуемых доработок конструкции автомобиля.
Монтаж на кронштейнах дворников
Данный тип монтажа предполагает интеграцию форсунок непосредственно в конструкцию кронштейнов стеклоочистителей. Сопла встраиваются в пластиковые или металлические держатели дворников, что обеспечивает их жёсткую фиксацию и точное позиционирование относительно лобового стекла.
Основное преимущество заключается в синхронизации работы омывателя с движением щёток: жидкость подаётся точно на траекторию очистки, минимизируя потери раствора и улучшая равномерность распределения. Конструкция защищает форсунки от механических повреждений и обледенения зимой за счёт тепла от работающего двигателя.
Недостатки и сложности установки
Ключевые ограничения монтажа на кронштейнах:
- Сложность замены: Требуется демонтаж всего узла дворника для доступа к форсункам.
- Совместимость: Подходит только для моделей с интегрированными креплениями, исключая универсальность.
- Риск засоров: Длинные магистрали подачи жидкости склонны к замерзанию зимой.
| Особенность | Последствия |
| Жёсткая фиксация | Невозможность ручной регулировки направления струи |
| Зависимость от работы дворников | Задержка подачи жидкости при износе механизма |
Эффективность системы напрямую зависит от исправности привода стеклоочистителей. При поломке узла теряется функциональность всего модуля, включая омыв. Зимняя эксплуатация требует использования незамерзающей жидкости из-за повышенного риска ледяных пробок в протяжённых трубках.
Расход жидкости у разных моделей
Конструкция форсунки напрямую влияет на объем потребляемой жидкости: струйные модели обычно экономнее веерных из-за меньшей площади покрытия. Электронные системы с датчиками дождя автоматически регулируют подачу, снижая расход на 15-30% по сравнению с механическим управлением.
На расход также воздействует давление в системе: пьезоэлектрические форсунки работают при 2-3 барах и потребляют 80-120 мл/мин, а насосы высокого давления (до 5 бар) в комбинированных системах увеличивают расход до 150-250 мл/мин для интенсивной очистки.
Факторы, определяющие расход
- Количество сопел: Модели с 2-3 отверстиями экономнее многопоточных (5-8 сопел)
- Угол распыла: Широкоугольные веерные (90-120°) расходуют на 40% больше узконаправленных струйных (30-50°)
- Режимы работы: Системы с импульсным распылом сокращают расход на 20% против постоянной подачи
| Тип форсунки | Средний расход (мл/мин) | Особенности |
|---|---|---|
| Струйные (однопоточные) | 70-100 | Минимальный расход, слабая эффективность против засохшей грязи |
| Веерные (стандартные) | 120-180 | Оптимальное покрытие, повышенный расход при частом использовании |
| Комбинированные (подогрев + высокое давление) | 200-300 | Максимальный расход компенсируется скоростью очистки в зимних условиях |
Производительность при низких температурах
При отрицательных температурах обычные форсунки омывателя сталкиваются с критическими проблемами: жидкость в каналах замерзает, блокируя подачу и выводя систему из строя. Ледяные пробки деформируют тонкие распылительные отверстия, а вязкость незамерзающей жидкости возрастает, нарушая равномерность факела распыла.
Подогреваемые форсунки решают эти проблемы за счет встроенных термоэлементов (резистивных нагревателей или интегрированных в систему обогрева лобового стекла). Они поддерживают температуру выше точки замерзания, обеспечивая стабильную подачу жидкости даже при -30°C. Однако такие модели потребляют дополнительную энергию бортовой сети и сложнее в замене.
Сравнение характеристик при эксплуатации в мороз
| Параметр | Стандартные форсунки | Подогреваемые форсунки |
|---|---|---|
| Работоспособность ниже -15°C | Критически снижена | Полностью сохранена |
| Риск замерзания жидкости | Высокий | Минимальный |
| Энергопотребление | Базовое | +15-30 Вт |
Ключевые преимущества подогреваемых решений:
- Гарантированное распыление при экстремальном холоде
- Отсутствие ледяных пробок в магистралях
- Защита корпуса от растрескивания
Недостатки проявляются в:
- Увеличении стоимости в 3-5 раз
- Риске перегрева при использовании некачественной жидкости
- Зависимости от исправности электроцепи
Устойчивость к химическим реагентам
Химическая стойкость форсунок критична для долговечности, так как они постоянно контактируют с омывающими жидкостями разного состава – от простых спиртовых смесей до агрессивных антиобледенителей с метанолом или этиленгликолем. Несовместимость материалов с компонентами жидкости вызывает деградацию уплотнений, корпусов и распылительных элементов.
Производители применяют специализированные полимеры: термопласты (POM, PP, PA) для корпусов и силиконы/фторкаучуки (FKM) для уплотнений. Эти материалы демонстрируют разную степень инертности к растворителям, кислотам и щелочам, но даже стойкие составы могут разрушаться при длительном воздействии концентрированных реагентов или экстремальных температур.
Ключевые аспекты материалов
- POM (полиоксиметилен): Отличная стойкость к углеводородам и спиртам, но подвержен гидролизу в кислотных средах.
- PA (полиамид): Умеренная устойчивость к гликолям, чувствителен к сильным окислителям.
- Силикон: Инертен к воде и спиртам, но набухает в углеводородных жидкостях.
- Фторкаучук (FKM): Максимальная защита от метанола, масел и кислот, но дороже аналогов.
| Материал | Стойкость к метанолу | Стойкость к щелочам | Температурный предел |
|---|---|---|---|
| POM | Хорошая | Низкая | до +90°C |
| PA6 | Удовлетворительная | Средняя | до +120°C |
| Силикон | Отличная | Высокая | до +200°C |
| FKM | Отличная | Высокая | до +200°C |
Недостатки проявляются при нарушении рекомендаций: использование неподходящих жидкостей ведет к растрескиванию корпуса, усадке уплотнений или засорению каналов продуктами распада полимеров. Регламентная замена форсунок – единственный способ избежать отказа системы при применении зимних реагентов.
Минимизация засоров в соплах
Регулярное использование качественной омывающей жидкости – ключевой фактор предотвращения засоров. Дешевые жидкости содержат осадки, смолы и агрессивные компоненты, кристаллизующиеся в каналах. Специализированные зимние и летние составы учитывают температурные режимы, снижая риск образования отложений при испарении остатков влаги.
Конструктивные решения также играют важную роль: форсунки с самоочищающимися фильтрами-сетками задерживают крупные частицы грязи из бачка. Некоторые модели оснащены шариковыми клапанами, герметично перекрывающими выходное отверстие при отключении системы, что препятствует попаданию пыли и насекомых в сопло.
Эффективные методы профилактики
- Систематическая продувка сопел: активируйте подачу жидкости на чистом стекле 1-2 раза в неделю для вымывания начальных отложений.
- Очистка иглой/щеткой: используйте мягкую тонкую иглу (не металлическую!) или зубную щетку для механического удаления поверхностных загрязнений с насадки.
- Промывка системы перед зимой: полностью слейте летнюю жидкость и залейте зимний состав, избегая смешивания несовместимых компонентов.
| Метод | Эффективность | Риски |
|---|---|---|
| Использование дистиллированной воды в смеси | Высокая (устраняет солевые отложения) | Снижение эффективности при -10°C без антифриза |
| Установка дополнительного магистрального фильтра | Очень высокая | Увеличение стоимости обслуживания, риск замерзания при переполнении |
Важно избегать применения водопроводной воды: растворенные соли кальция и магния образуют твердый налет внутри каналов. При замене форсунок выбирайте модели с усиленными уплотнительными кольцами, предотвращающими подсос абразивной дорожной пыли в соединениях.
Сложность ручной регулировки угла
Основная проблема ручной настройки струи заключается в необходимости предельно точного позиционирования сопла. Малейшее отклонение при затягивании крепежа или случайный сдвиг во время эксплуатации приводят к смещению зоны омыва за пределы рабочей области щеток. Это требует повторной юстировки и увеличивает время обслуживания.
Для корректной регулировки водителю приходится многократно тестировать систему, каждый раз выходя из салона для микроскопического поворота форсунки. Процесс усложняется отсутствием визуальных ориентиров на корпусе детали и ограниченным физическим доступом к узлу, особенно в моторных отсеках современных автомобилей с плотной компоновкой.
Ключевые аспекты сложности
- Отсутствие фиксации памяти позиции: После демонтажа форсунки (например, для замены) предыдущие настройки безвозвратно теряются
- Инструментальные ограничения: Требуется применение тонких отверток или игл, повышающих риск повреждения сопла при чрезмерном усилии
- Паразитные вибрации: Движение двигателя и неровности дороги постепенно сбивают выставленный угол
| Тип форсунки | Сложность регулировки | Причина |
|---|---|---|
| Шаровые (на шарнире) | Высокая | Люфт в соединении, нелинейное движение |
| Винтовые (с резьбой) | Средняя | Постепенная деградация пластиковой резьбы |
| Фиксированные (несъемные) | Критическая | Требуется деформация кронштейна с риском поломки |
Важно: Ошибки регулировки провоцируют перерасход жидкости (до 30% при неправильном угле) и образование "слепых зон" на стекле, критичных для безопасности. Многоструйные модели сложнее калибровать из-за необходимости синхронизации нескольких сопел.
Ремонтопригодность компонентов
Ремонтопригодность форсунок омывателя напрямую зависит от их конструктивного исполнения. Разборные модели с отдельными корпусами, уплотнительными кольцами и сменными распылительными головками позволяют заменять изношенные элементы без покупки всего узла. Неразборные (литые) варианты, особенно монолитные пластиковые конструкции, чаще требуют полной замены при засорах или механических повреждениях.
Доступ к компонентам также критичен: форсунки, установленные под капотом без демонтажа декоративных панелей или элементов кузова, обслуживаются значительно быстрее. Модели, интегрированные в стеклоочистители или требующие снятия бампера для замены, увеличивают трудоёмкость ремонта и временные затраты.
Факторы, влияющие на обслуживание
- Тип подключения: Клипсовые фиксаторы и быстросъёмные шланги упрощают демонтаж. Винтовые крепления или приклеенные корпуса усложняют замену.
- Материал корпуса: Пластик подвержен трещинам при неаккуратном воздействии, металлические основания (встречаются редко) устойчивее, но склонны к коррозии.
- Чувствительность к загрязнениям: Форсунки с фильтрами-сеточками реже засоряются, но требуют периодической очистки. Отсутствие фильтров увеличивает риск поломок.
| Тип форсунки | Сложность ремонта | Типичные операции |
|---|---|---|
| Стандартная (разборная) | Низкая | Прочистка иглой, замена уплотнителя, регулировка сопел |
| Веерная (литая) | Средняя/Высокая | Продувка воздухом, замена всего узла при засоре |
| Интегрированная в дворник | Высокая | Снятие стеклоочистителя, замена модуля целиком |
Ключевая проблема – хрупкость деталей: пластиковые защёлки и регулировочные шарниры часто ломаются при попытке демонтажа. Использование неоригинальных запчастей усугубляет ситуацию из-за неточного совпадения размеров. Для веерных моделей критичен качество жидкости: низкокачественные омыватели оставляют осадок, блокирующий микроотверстия распылителей без возможности восстановления.
- Диагностика неисправности (механическая блокировка, утечка, сбой подачи).
- Очистка сопел сжатым воздухом или тонкой иглой.
- Проверка целостности трубок и фитингов.
- Замена уплотнителей/фильтров (для разборных конструкций).
- Полная замена узла при невозможности локального ремонта.
Чувствительность к качеству жидкости
Различные типы форсунок омывателя демонстрируют неодинаковую реакцию на состав и чистоту заливаемой жидкости. Дешевые пластиковые модели особенно подвержены негативному воздействию абразивных частиц или химически агрессивных компонентов, присутствующих в низкокачественных или самостоятельно приготовленных растворах.
Использование неподходящей жидкости (водопроводная вода с высокой жесткостью, смеси с крупными нерастворенными частицами, чрезмерно концентрированные или едкие химические составы) провоцирует ускоренное накопление отложений внутри каналов и на распылительных элементах форсунки.
Последствия использования некачественной жидкости
Основные проблемы, возникающие из-за низкого качества омывающей жидкости:
- Забивание каналов: Минеральные соли из жесткой воды или твердые взвеси образуют налет, сужающий или полностью блокирующий проходные отверстия.
- Коррозия металлических элементов: Агрессивные компоненты вызывают ржавление пружин, шариков или корпусов в некоторых моделях форсунок.
- Деформация пластиковых деталей: Резкие перепады температур в сочетании с химическим воздействием могут привести к растрескиванию или изменению геометрии пластиковых корпусов и сопел.
- Нарушение формы факела распыла: Отложения на выходных отверстиях искажают направление и форму струи, снижая эффективность очистки стекла.
Сравнительная устойчивость форсунок:
| Тип форсунки | Уязвимость к отложениям | Уязвимость к химии | Уязвимость к абразивам |
|---|---|---|---|
| Пластиковые (штатные) | Высокая | Высокая | Высокая |
| Пластиковые веерные | Средняя | Средняя | Средняя |
| Металлические струйные | Низкая | Низкая (если нерж. сталь) | Низкая |
| Веерные с фильтром | Средняя (фильтр задерживает крупные частицы) | Средняя | Низкая (крупные фракции) |
Рекомендации по эксплуатации: Для минимизации рисков необходимо использовать только специализированные омывающие жидкости, соответствующие сезону и рекомендованные производителем автомобиля. Следует избегать:
- Водопроводной воды (особенно жесткой).
- Самодельных смесей на основе агрессивных моющих средств (стиральный порошок, Fairy).
- Жидкостей с истекшим сроком годности или низкого ценового сегмента неизвестного происхождения.
- Чрезмерной концентрации "незамерзайки" летом.
Регулярная профилактическая очистка форсунок и применение дистиллированной воды для разбавления концентрата также снижают негативное влияние примесей.
Технология самоочистки сопел
Принцип работы технологии самоочистки основан на автоматическом удалении загрязнений из сопла форсунки при каждом использовании омывателя. Специальная конструкция иглы или мембраны активируется давлением жидкости: при подаче струи подвижный элемент совершает возвратно-поступательное движение, механически выталкивая частицы грязи, пыли или засохших омывающих средств. Это предотвращает засорение выходных отверстий без вмешательства водителя.
Эффективность самоочистки напрямую зависит от качества жидкости и частоты использования системы. Низкокачественные омыватели с осадком или водой высокой жёсткости могут оставлять минеральные отложения, снижающие работоспособность механизма. Регулярное применение (особенно зимой) минимизирует риски замерзания или блокировки подвижных компонентов льдом.
Ключевые особенности и характеристики
Основные преимущества самоочищающихся форсунок:
- Автономность: исключает необходимость ручной чистки иглой или щёткой
- Надёжность: стабильная производительность в условиях пыли, грязи, насекомых
- Долговечность: защита от коррозии благодаря материалам (нейлон, нержавеющая сталь)
Недостатки технологии:
- Стоимость: цена выше на 20-40% по сравнению с классическими моделями
- Чувствительность к жидкости: требует использования качественных омывателей без абразивных частиц
- Сложность ремонта: повреждённый механизм обычно заменяется целиком
| Критерий | Самоочищающиеся | Обычные |
|---|---|---|
| Защита от засоров | Высокая | Низкая |
| Реакция на низкокачественную жидкость | Критична | Умеренная |
| Срок службы | 5-7 лет | 3-5 лет |
Важно: При установке таких форсунок обязательна фильтрация жидкости во избежание попадания крупных частиц в механизм самоочистки. Производители рекомендуют промывать бачок перед сезонной заменой омывателя.
Демонтаж для зимнего обслуживания
Зимний демонтаж форсунок омывателя необходим для предотвращения замерзания жидкости в каналах и механизмах, что приводит к разрыву корпусов или выходу из строя подвижных элементов. Особенно актуально для систем с подогревом, где скопление льда нарушает контакт нагревательных компонентов.
Процедура начинается с отключения минусовой клеммы АКБ для исключения коротких замыканий. Далее снимаются подводящие патрубки (предварительно подставив ёмкость для слива остатков жидкости), после чего аккуратно извлекаются крепёжные клипсы или фиксаторы корпуса форсунки. Электрические разъёмы отключаются в последнюю очередь.
Ключевые этапы обслуживания после демонтажа
- Промывка каналов дистиллированной водой для удаления осадка.
- Проверка фильтров (если предусмотрены конструкцией) на предмет засоров.
- Сушка компонентов сжатым воздухом.
- Смазка подвижных частей силиконовым составом.
- Тестирование электроподогрева мультиметром (для соответствующих моделей).
| Тип форсунки | Особенности демонтажа | Риски при зимней установке |
|---|---|---|
| Шариковые | Требуют аккуратного отсоединения пружинного механизма | Заедание шарика при контакте с незамерзайкой низкого качества |
| Веерные | Чувствительны к деформации распылительных пластин | Обледенение рассекателя с потерей геометрии струи |
| С подогревом | Обязательна диагностика контактов перед отсоединением | Коррозия нагревательных элементов от агрессивных жидкостей |
Важно: Перед обратной установкой уплотнительные кольца заменяются новыми во избежание протечек. Монтаж производится только при температуре выше -10°C, а в систему заливается зимняя омывающая жидкость с порогом замерзания на 15°C ниже ожидаемого минимума температур.
Совместимость с типом омывателя
Форсунки омывателя рассчитаны на работу с конкретными типами жидкостей, отличающихся химическим составом и температурным диапазоном. Летние, зимние и универсальные омыватели имеют разную вязкость, содержание спиртов и активных присадок, что напрямую влияет на совместимость с системой распыления.
Использование неподходящей жидкости вызывает засорение каналов форсунок, коррозию металлических элементов или разрушение пластиковых деталей. Особенно критично применение зимних концентратов в неразбавленном виде – высокая концентрация метанола агрессивно воздействует на уплотнители и распылители.
Ключевые аспекты совместимости
| Тип омывателя | Совместимые форсунки | Риски при несовместимости |
|---|---|---|
| Летние (водно-моющие) | Стандартные пластиковые | Замерзание в трубках, деформация при низких температурах |
| Зимние (низкотемпературные) | Подогреваемые, металлические | Разъедание уплотнителей, помутнение пластика |
| Аэрозольные (быстродействующие) | Специализированные с широким соплом | Забивание тонких каналов, недостаточное давление |
| Спецсоставы (от насекомых/смолы) | Керамические/стеклянные | Образование осадка в каналах, коррозия |
Особого внимания требуют подогреваемые форсунки: они совместимы исключительно с низкозамерзающими жидкостями. Использование летних составов в таких системах провоцирует:
- Вскипание жидкости в нагревательном элементе
- Образование известкового налета
- Выход из строя терморегулятора
Шумовые характеристики при работе
Уровень шума при активации форсунок омывателя варьируется в зависимости от их типа и конструктивных особенностей. Электромеханические модели с шаговым двигателем или соленоидным приводом генерируют характерные щелчки или жужжание при подаче напряжения, что связано с перемещением внутренних компонентов. В веерных системах шум создается преимущественно турбулентным потоком жидкости, проходящим под давлением через распылительную пластину.
Пневматические форсунки, используемые в коммерческом транспорте, издают резкие шипящие звуки из-за сжатого воздуха. Наиболее тихими считаются струйные варианты с простой механической конструкцией, где единственным источником шума является движение жидкости по каналам. Интенсивность звука также зависит от давления в системе, материала корпуса и частоты срабатывания.
Факторы, влияющие на шумовые параметры
- Тип привода: соленоидные механизмы производят ритмичные щелчки, пневматические – продолжительное шипение
- Давление в магистрали: повышение давления усиливает свист жидкости в соплах
- Корпусные материалы: металлические элементы резонируют сильнее пластиковых
- Частота активации: многократное срабатывание за короткий интервал увеличивает фоновый шум
| Тип форсунки | Уровень шума | Характер звука |
|---|---|---|
| Струйная механическая | Низкий | Тихое журчание |
| Веерная электромеханическая | Средний | Шипение + щелчки реле |
| Пневматическая | Высокий | Резкое шипение воздуха |
Вибрация крепежных элементов способна многократно усиливать воспринимаемый шум, особенно при ослаблении фиксаторов или контакте с панелями кузова. В современных автомобилях данную проблему минимизируют через применение демпфирующих прокладок и композитных материалов корпуса.
Калибровка струй для конкретного ТС
Калибровка струй омывающей жидкости – процесс точной настройки угла и направления распыла форсунок под геометрию конкретного автомобиля. Она гарантирует, что жидкость равномерно покроет целевую зону лобового стекла без "промахов", избыточного расхода или заливания элементов кузова (капота, стоек, люка).
Производители предустанавливают форсунки на конвейере, но при замене детали, изменении клиренса (лифт/проседание подвески) или после ДТП требуется ручная коррекция. Игнорирование калибровки приводит к ухудшению обзора, перерасходу жидкости и ускоренному износу щеток стеклоочистителя.
Этапы и методы калибровки
Процедура выполняется на чистом сухом стекле при заправленном бачке:
- Пробное распыление: Оцените зону покрытия при коротком нажатии на рычаг омывателя.
- Коррекция положения: Используя тонкую иглу или зубочистку (для шариковых форсунок) либо регулировочный винт/шестигранник (для веерных), измените угол наклона сопла.
- Контроль результата: Повторяйте пункты 1-2, пока струи не будут попадать в верхнюю треть стекла (~2/3 высоты) по траектории дворников, не задевая крышу или капот.
| Критерий качества | Правильная калибровка | Ошибки калибровки |
|---|---|---|
| Зона покрытия | Центральная и верхняя часть стекла | Жидкость льется на капот, крышу или за пределы стекла |
| Распределение | Равномерное, без сухих пятен | Локальные скопления жидкости, "промахи" |
| Синхронизация с дворниками | Струя опережает щетку, размягчая грязь | Дворники движутся "по сухому", оставляя разводы |
Особенности для разных типов форсунок:
- Шариковые: Регулируются легким нажатием иглы на шарик. Риск – повреждение седла при избыточном усилии.
- Веерные (щелевые): Требуют аккуратного поворота регулировочного элемента. Чувствительны к загрязнениям – перед калибровкой прочистите сопла.
- Подогреваемые: Избегайте механического воздействия на нагревательный элемент! Корректируйте только корпус форсунки.
Критерии выбора форсунок омывателя по марке авто
Совместимость с конкретной маркой автомобиля критична для корректной работы системы омывания. Конструктивные особенности кузова, форма капота и расположение монтажных отверстий требуют точного соответствия геометрии форсунки. Универсальные модели часто провоцируют протечки или неправильный угол распыла из-за неидеального прилегания к поверхности.
Электрические параметры и тип подключения также варьируются между производителями. Например, форсунки с подогревом для европейских марок используют специфичные разъёмы и напряжение, отличающиеся от азиатских аналогов. Несовпадение коннекторов или мощности нагревательного элемента ведёт к сбоям в работе или повреждению проводки.
Рекомендации для распространённых марок
| Марка авто | Ключевые требования | Типичные решения |
|---|---|---|
| Volkswagen, Audi, Skoda |
|
Оригинальные форсунки с 4-контактным разъёмом |
| Toyota, Lexus |
|
Сертифицированные аналоги с усиленными фиксаторами |
| BMW, Mini |
|
Только оригинальные запчасти |
| Lada |
|
Недорогие веерные или струйные аналоги |
При подборе всегда сверяйтесь с каталогами производителей: Bosch, Valeo и Hella публикуют онлайн-базы совместимости. Для премиальных марок (особенно с системами датчиков дождя) отклонение от оригинальных параметров форсунки может вызвать ошибки электроники.
Список источников
Информация для статьи основана на технической документации производителей автокомпонентов, отраслевых исследованиях и экспертных публикациях в специализированных изданиях. Анализ преимуществ и недостатков различных типов форсунок проведен с опорой на сравнительные тесты эксплуатационных характеристик.
При подготовке материалов использовались актуальные каталоги запчастей, инженерные руководства по системам очистки стекол и данные независимых испытательных лабораторий. Особое внимание уделено практическому опыту сервисных центров по диагностике и замене элементов омывательной системы.
Основные литературные и технические источники
- Технические каталоги производителей автокомпонентов: Bosch, Valeo, Hella
- Сервисные мануалы по системам очистки стекол (Toyota, Volkswagen, BMW)
- Отраслевое исследование: "Эволюция систем омывателей лобового стекла 2010-2023"
- Справочник "Автомобильные стеклоомывающие системы" под ред. Иванова С.П.
- Журнал "Автодело": сравнительный анализ форсунок (№4, 2022)
- Методики испытаний компонентов омывательной системы (ГОСТ Р 41.39-99)
- Патентная база: инновационные решения в конструкции форсунок
