Габариты и свойства подшипника 305

Статья обновлена: 18.08.2025

Подшипники качения – ключевые элементы в механизмах любого уровня сложности. Среди них шариковый радиальный однорядный подшипник 305 выделяется своей распространенностью и универсальностью.

Знание точных размеров и технических параметров модели 305 критически важно для правильного подбора, монтажа и эксплуатации узлов. Эта информация обеспечивает долговечность оборудования и предотвращает преждевременные отказы.

В статье детально рассмотрены геометрические характеристики, грузоподъемность, предельные скорости вращения и другие эксплуатационные данные подшипника 305 согласно действующим стандартам.

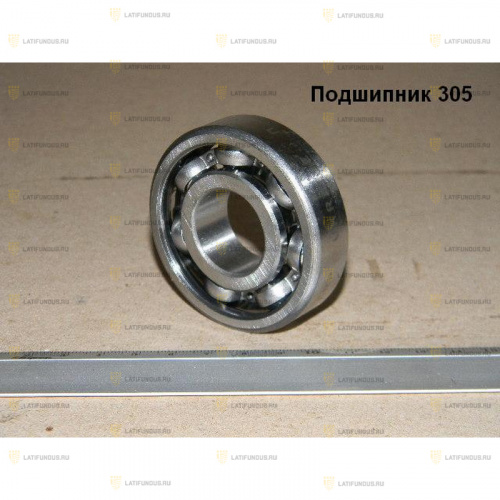

Конструктивные особенности радиального шарикоподшипника 305

Радиальный шарикоподшипник 305 относится к стандартному однорядному исполнению с цилиндрической внутренней поверхностью отверстия. Его основными конструктивными элементами являются наружное и внутреннее кольца с глубокими канавками, обеспечивающими радиальную грузоподъемность. Между кольцами расположены шарики, равномерно распределенные по окружности сепаратором.

Сепаратор подшипника 305 обычно изготавливается из штампованной углеродистой стали или полиамида (PA66), что предотвращает контакт шариков друг с другом и снижает трение. Отсутствие уплотнительных элементов (открытый тип) обеспечивает простоту обслуживания и эффективное теплоотведение, но требует защиты узла от загрязнений в процессе эксплуатации.

Ключевые технические характеристики

Тип сепаратора: Штампованный стальной (реже полимерный)
Количество шариков: 9 шт. (стандартное исполнение)
Материал тел качения: Хромистая сталь ШХ15 (или эквивалент)
Точность изготовления: Класс 0 (нормальный) по ГОСТ 520
Монтажная высота: Соответствует габариту серии 300

Параметр	Значение
Угол контакта	0° (чисто радиальная нагрузка)
Конструкция бортов	Односторонние неразъемные
Тип смазки	Пластичная (заводская пропитка)

Динамическая и статическая грузоподъемность: технические параметры

Динамическая грузоподъемность (обозначение C) для подшипника 305 определяет эквивалентную нагрузку, которую он может выдерживать в течение расчетного срока службы (1 миллион оборотов) без появления признаков усталости материалов. Для модели 305 этот параметр составляет 12,0 кН. Он критичен для расчетов при переменных или вращающихся нагрузках, где основной причиной выхода из строя является усталостное разрушение.

Статическая грузоподъемность (C₀) отражает предельную нагрузку, вызывающую необратимую деформацию тел качения и дорожек при неподвижном или медленно вращающемся кольце. Для подшипника 305 значение C₀ равно 6,65 кН. Этот параметр важен для стационарных узлов, механизмов с ударными нагрузками или длительным простоем под давлением.

Параметр	Обозначение	Значение для 305
Динамическая грузоподъемность	C	12,0 кН
Статическая грузоподъемность	C₀	6,65 кН

Ключевые аспекты при эксплуатации:

Динамическая нагрузка: влияет на долговечность вращающихся узлов (шпиндели, редукторы).
Статическая нагрузка: ограничивает допустимое усилие в стартовых режимах или при вибрациях.
Соотношение C/C₀ ≈ 1,8 характерно для радиальных шарикоподшипников средней серии.

Типовые сферы применения и примеры установки подшипника 305

Подшипник 305 широко используется в механизмах с умеренными радиальными нагрузками и скоростями вращения. Его применяют в электродвигателях мощностью до 15 кВт, редукторах общего назначения, насосном оборудовании, вентиляторах и сельскохозяйственной технике. Универсальные размеры и грузоподъемность делают его оптимальным решением для промышленного оборудования с посадочными диаметрами валов 25 мм.

В автомобильной сфере подшипник устанавливают в генераторах, стартерах, помпах систем охлаждения и ступицах прицепов. Он также востребован в конвейерных системах, деревообрабатывающих станках и бытовой технике (стиральные машины, дрели), где требуется надежная поддержка вращающихся валов при ограниченных осевых усилиях.

Примеры монтажа в типовых узлах

Узел	Способ установки	Особенности
Электродвигатель	Два подшипника на роторе	Фиксация стопорными кольцами, радиальный зазор C0
Редуктор цилиндрический	Опора быстроходного вала	Монтаж с натягом на вал, термоусадка до 80°C
Насос центробежный	Поддержка вала крыльчатки	Двойная защита: лабиринтное уплотнение + сальник
Ступица прицепа	Парная установка (2 шт.)	Конусные адаптеры, смазка Литол-24, контроль затяжки

При монтаже в корпусах типа чулок используют переходные посадки с точностью допуска H7. В высокооборотных механизмах (свыше 6000 об/мин) обязательна динамическая балансировка узла. Для компенсации перекосов вала до 0,5° применяют самоцентрирующиеся корпусные подшипниковые опоры.

Список источников

При подготовке материалов о технических параметрах подшипников критически важна опора на проверенную и актуальную информацию. Использование недостоверных данных может привести к ошибкам в проектировании и эксплуатации оборудования.

Следующие источники предоставляют детальные сведения о размерах, грузоподъемности, скоростных характеристиках и стандартах для подшипника 305. Они включают официальную нормативную документацию и технические публикации ведущих производителей.

ГОСТ 8338-75. Подшипники шариковые радиальные однорядные. Основные размеры.
Каталог SKF "Radial ball bearings": раздел по однорядным шарикоподшипникам.
Технический каталог FAG "Rolling Bearings": спецификации типоразмера 305.
Справочник "Подшипники качения" (В.Н. Нарышкин): таблицы параметров.
Каталог NSK "Rolling Bearings": раздел по стандартным радиальным подшипникам.
ГОСТ 3189-89. Подшипники шариковые и роликовые. Система условных обозначений.
Производственная документация завода "ЕПК": технические условия на подшипник 305.
