Габариты кузова ВАЗ 2107 - данные для ремонта своими руками
Статья обновлена: 18.08.2025
Владельцы классических Жигулей всё чаще берут ремонт кузова в свои руки. Знание точных геометрических параметров "семёрки" становится критически важным для качественного восстановления.
Правильные замеры проёмов, диагоналей и силовых элементов исключают перекосы и гарантируют корректную работу дверей, капота и багажника. Без этих данных невозможна ни рихтовка, ни замена сгнивших панелей.
Сверка с заводскими размерами ВАЗ 2107 – обязательный этап перед сваркой новых порогов, лонжеронов или стоек. Только так можно сохранить жёсткость конструкции и безопасность автомобиля.
Ширина кузова по колесным аркам спереди и сзади
Ширина передней части по краям колесных арок составляет 1610 мм. Этот замер выполняется горизонтально между крайними точками изгибов крыльев на уровне центров колес. Точность критична при подборе/замене крыльев, бампера или элементов подвески.
Задняя ширина между арками идентична передней – 1610 мм. Контроль этого параметра обязателен при ремонте задних крыльев, порогов или замене бампера. Учитывайте возможную деформацию кузова: отклонение более 5-7 мм требует рихтовки.
Особенности замеров
| Локация | Ширина (мм) | Точки замера |
|---|---|---|
| Передние арки | 1610 ± 5 | Центр колеса, наружные края арок |
| Задние арки | 1610 ± 5 | Центр колеса, наружные края арок |
Важно: Для корректного замера:
- Установите автомобиль на ровную площадку
- Проверьте давление в шинах (1.6-1.8 атм)
- Используйте лазерный нивелир или мерную рейку
Высота от дорожного просвета до крыши в салоне
Дорожный просвет (клиренс) ВАЗ 2107 составляет 170 мм – это расстояние от земли до нижней точки картера двигателя. Общая высота автомобиля от земли до крыши равна 1440 мм. Таким образом, высота от точки замера клиренса до крыши салона рассчитывается как: 1440 мм - 170 мм = 1270 мм. Этот параметр критичен при оценке габаритных размеров для проезда под ограничителями или при погрузке.
Для ремонта салона (например, замены обивки потолка) практическое значение имеет внутренняя высота от пола до крыши – 980 мм. Учтите, что реальное пространство над головой уменьшает толщина напольного покрытия (≈15-20 мм) и обивки потолка (≈30-40 мм). При демонтаже сидений для доступа к креплениям крыши добавьте высоту подушек сидений (100-120 мм).
Ключевые размеры для работ в салоне
| Параметр | Значение, мм |
|---|---|
| Внутренняя высота салона (пол-потолок) | 980 |
| Дорожный просвет (клиренс) | 170 |
| Общая высота авто (земля-крыша) | 1440 |
| Высота от клиренса до крыши | 1270 |
При замерах учитывайте:
- Регулировка подвески – просевшие пружины уменьшают клиренс на 20-40 мм, что влияет на общую высоту
- Шумоизоляция – дополнительный слой на полу/потолке «съедает» до 50 мм пространства
- Установка люка – требует минимального зазора 300 мм между кровлей и обшивкой потолка
Расстояние между контрольными точками порогов
Контрольные точки на порогах ВАЗ 2107 служат эталоном для проверки геометрии кузова после ремонта или замены элементов. Их расположение строго регламентировано заводом-изготовителем, а отклонение от нормы свидетельствует о деформации силовой структуры.
Для точных замеров используйте рулетку или специальную линейку, фиксируя расстояние между центрами технологических отверстий. Данные параметры критически важны при восстановлении порогов, сварке новых панелей и контроле симметрии кузова относительно продольной оси автомобиля.
Стандартные значения расстояний
| Между точками | Расстояние (мм) |
|---|---|
| Передняя и центральная | 800 ± 3 |
| Центральная и задняя | 800 ± 3 |
| Передняя и задняя (суммарно) | 1600 ± 5 |
Важные нюансы:
- Измерения проводятся только на ровной платформе с разгруженной подвеской
- Параметры идентичны для левого и правого порога – расхождение более 5 мм требует корректировки
- Контрольные отверстия расположены на усиливающих вставках порогов в зонах крепления передних/задних лонжеронов

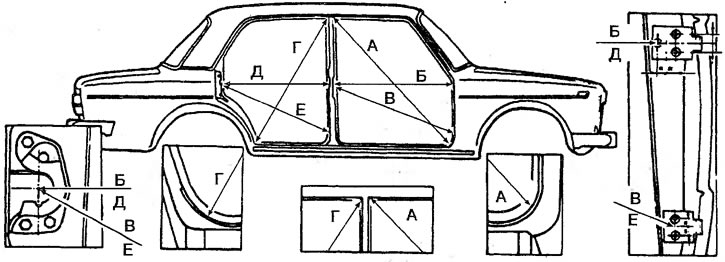

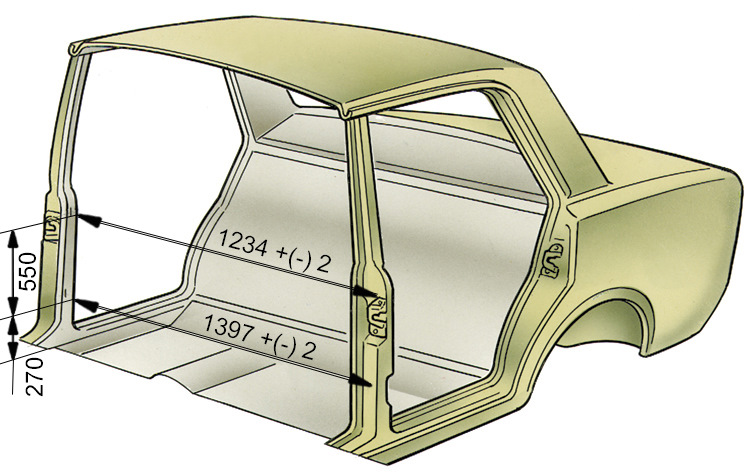

Зазоры дверей: нормативы и допустимые отклонения
Правильные зазоры дверей ВАЗ 2107 критически важны для герметичности салона, отсутствия скрипов и вибраций на ходу. Они обеспечивают корректное прилегание уплотнителя, защиту от влаги и пыли, а также равномерную нагрузку на петли.
Отклонения зазоров приводят к ускоренному износу петель, деформации кузова, свисту ветра и проникновению воды в салон. Контроль выполняется по периметру дверного проёма при полностью закрытой двери с помощью щупа.
Нормативы для ВАЗ 2107
Стандартные значения зазоров по всему периметру двери должны составлять 3–5 мм. Максимально допустимое отклонение в любой точке – ±1 мм от указанного диапазона. Зазор между кромкой двери и задним крылом на уровне ручек – строго 4±0.5 мм.
| Контрольная зона | Норма (мм) | Допуск (мм) |
|---|---|---|
| Верхняя горизонталь | 4 | ±1 |
| Нижняя горизонталь | 5 | ±1 |
| Передняя стойка (вертикаль) | 3.5 | ±0.8 |
| Задняя стойка (вертикаль) | 3.5 | ±0.8 |
Важно: разница зазоров между симметричными точками левой/правой дверей не должна превышать 1.5 мм. Проверяйте зазоры после замены петель или регулировки замка.
Причины нарушений и методы регулировки
- Основные причины: износ петель, деформация кузова, неправильная установка двери после ремонта.
- Регулировка: ослабление болтов крепления петель к стойке (4 болта на петлю) и смещение двери в нужном направлении с последующей фиксацией.
Для точной настройки используйте монтажные клинья толщиной 4–5 мм, временно вставляемые в зазор перед фиксацией петель. После регулировки проверяйте лёгкость закрывания и отсутствие перекосов.
Параметры монтажа передних крыльев и капота
Правильная установка передних крыльев и капота на ВАЗ 2107 напрямую влияет на геометрию кузова, безопасность и внешний вид автомобиля. Несоответствие зазоров приводит к перетиранию краски, коррозии, сквознякам и нарушению аэродинамики.
Ключевые параметры контролируются в трёх зонах: стык крыло-капот, линия капот-радиаторная решётка и примыкание крыла к передней панели. Для точности используйте заводские шаблоны или эталонный автомобиль.
Требования к зазорам
- Крыло-капот: 3-5 мм по всей длине (параллельная линия)
- Капот-радиаторная решётка: 4-6 мм с равномерным расстоянием по углам
- Крыло-передняя панель: зазор 2-4 мм без перепадов высоты
| Элемент | Контрольная точка | Допуск (мм) |
|---|---|---|
| Капот | Кромка у лобового стекла | ±1.5 по высоте |
| Углы у фар | ±2.0 по вертикали | |
| Крыло | Стык с порогом | Зазор 0±0.5 |
| Верхняя кромка у двери | Перепад ≤1.0 |
Важно: перед фиксацией болтами проверьте свободный ход капота при закрытии – он должен опускаться под собственным весом с высоты 200-300 мм. Регулировка осуществляется эксцентриками петель и резиновыми упорами.
При монтаже крыльев обязательно используйте токопроводящие шайбы для защиты от электрохимической коррозии. После установки проверьте симметрию, измерив диагонали от точки крепления зеркала до центра замка капота – расхождение не должно превышать 3 мм.
Геометрия установки задней панели и багажника
Правильная геометрия задней части кузова критична для герметичности салона, корректной работы замка багажника и эстетики. Основные контрольные точки включают зазоры между крышкой багажника, задними крыльями, фонарями и задним стеклом. Необходимо обеспечить равномерность зазоров по всему периметру с погрешностью не более 1.5 мм.
Нарушение геометрии приводит к перекосу крышки багажника, трению элементов при открывании, попаданию воды в салон и преждевременному износу уплотнителей. Особое внимание уделяется симметрии относительно центральной оси автомобиля – расхождение более 2 мм визуально заметно и требует коррекции.
Ключевые параметры и допуски
| Элемент | Номинальный размер | Допуск ± | Контрольная точка |
|---|---|---|---|
| Зазор крышка багажника / крыло | 4.5 мм | 1.0 мм | Верхняя и нижняя кромки |
| Зазор крышка / задняя панель | 5.0 мм | 0.8 мм | По всей длине |
| Выступ крышки относительно крыши | 0 мм | 1.5 мм | Центральная линия |
| Симметрия зазоров (L/R) | 0 мм | 1.2 мм | Замер в трёх точках |
Порядок регулировки:
- Ослабить крепёжные болты задних крыльев и панели
- Выставить крышку багажника по высоте относительно крыши
- Отрегулировать боковые зазоры через эксцентриковые втулки петель
- Зафиксировать крылья, проверив совпадение линий рельефа
- Проконтролировать равномерность прилегания уплотнителя
Важно: После замены элементов обязательна проверка работы замка – ригель должен входить в проушину без перекоса. При значительных деформациях требуется использование шаблонов геометрии кузова.

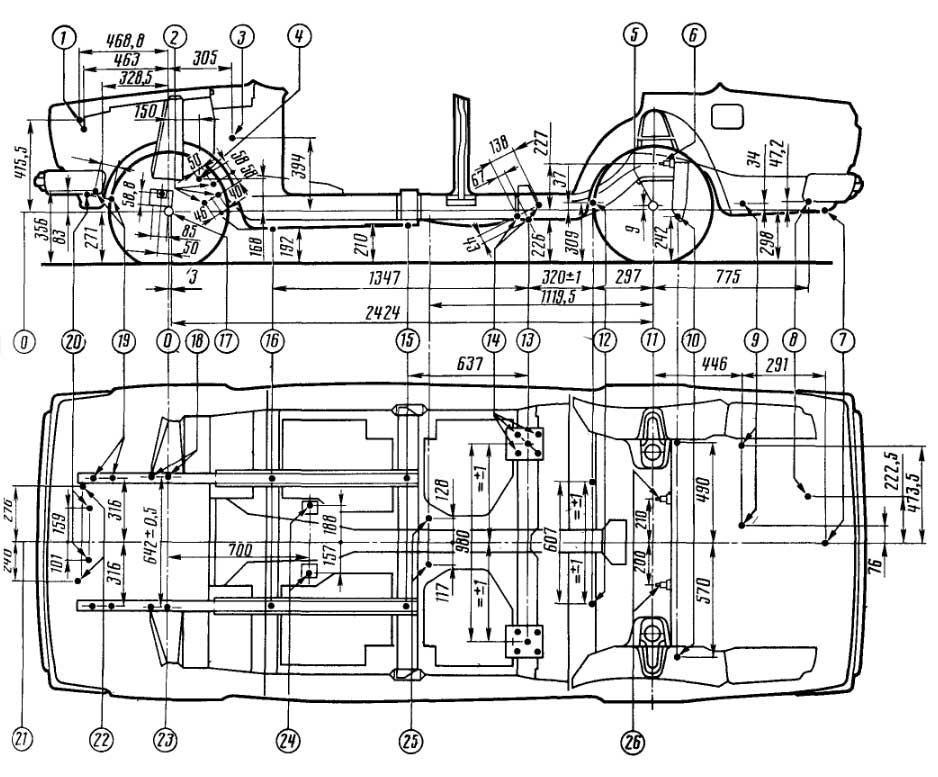

Схема контрольных точек лонжеронов при правке
Контрольные точки лонжеронов ВАЗ 2107 – это эталонные зоны, используемые для проверки геометрии кузова после деформации. Их расположение строго регламентировано заводом-изготовителем и служит основой для точной правки. Отсутствие смещения в этих точках гарантирует корректную работу подвески, дверей и безопасность конструкции.
Для замера применяют рулетку, штангенциркуль или спецлинейку с точностью до 1 мм. Автомобиль устанавливают на идеально ровную площадку, после чего проверяют расстояния между симметричными точками на обоих лонжеронах. Ключевые параметры – продольные, поперечные и диагональные размеры, которые не должны отклоняться от нормы более чем на ±3 мм.
Основные контрольные точки и параметры
- Передние кронштейны двигателя: точки крепления силового агрегата к лонжеронам (поперечное расстояние – 420±3 мм).
- Зоны крепления передних рычагов подвески: нижние точки монтажа подвески на каждом лонжероне (продольное расстояние между передней и задней точкой – 780±3 мм).
- Центральные секции: участки возле туннеля КПП (проверка симметрии относительно оси кузова).
- Задние крепления амортизаторов: точки соединения с кузовом (диагональ между передним левым и задним правым креплением – 1500±3 мм).
Обязательные замеры после правки:
- Симметрия левого/правого лонжерона относительно центральной оси.
- Равенство диагоналей между крепежными точками передней и задней подвесок.
- Параллельность лонжеронов по всей длине (допуск ±2 мм на 1 м длины).
Типовые размеры для замены порогов и арок
При замене порогов на ВАЗ 2107 критически важно соблюдать габаритные параметры. Длина стандартного порога составляет 1420 мм, высота профиля – 150 мм, а ширина – 120 мм. Отступ от края дверного проема должен быть 30 мм, а угол среза у передней стойки – 45 градусов для точного прилегания к лонжеронам.
Задние арки требуют радиуса 195 мм в верхней точке и 170 мм в зоне сопряжения с порогом. Расстояние от центра колеса до края арки: 320 мм вертикально и 280 мм горизонтально. Вылет арки относительно порога – ровно 50 мм, что обеспечивает корректный монтаж облицовки.
Ключевые точки при вырезке и установке
- Передний порог: Фиксация к лонжерону в 3 точках: 150 мм от края, центр, 150 мм до заднего крепления
- Стыковка арки: 20-мм нахлест на порог с герметизацией швов
- Контроль геометрии: Расстояние между порогами – 1360 мм ±3 мм по осям креплений
| Элемент | Параметр | Значение (мм) |
|---|---|---|
| Порог | Длина | 1420 ±2 |
| Высота профиля | 150 | |
| Задняя арка | Радиус верхний | 195 |
| Радиус стыковочный | 170 | |
| Вылет относительно порога | 50 |
Важно: При установке новых элементов проверяйте зазор с дверью – он должен составлять 4-5 мм по всей длине порога. Используйте технологические прорези в зоне крепления к стойкам для компенсации температурных деформаций.
Список источников
При самостоятельном ремонте кузова ВАЗ 2107 критически важны точные геометрические параметры. Неверные замеры могут привести к нарушению конструкции и безопасности автомобиля.
Для получения достоверных данных о контрольных точках и размерах рекомендуется использовать специализированные источники. Проверенная информация поможет правильно восстановить геометрию кузова после повреждений.
- Официальное руководство по ремонту ВАЗ 2107 от производителя
- Техническая документация завода-изготовителя (чертежи кузовных элементов)
- Специализированные автомобильные форумы (например, клубы владельцев классических Жигулей)
- Печатные издания по кузовному ремонту отечественных автомобилей
- Видеоинструкции от профессиональных автослесарей по восстановлению геометрии
- Архивные выпуски журналов "За рулём" и "Авторевю" с техническими обзорами
