Гарантия видимости прицепа в темноте

Статья обновлена: 18.08.2025

Исправные задние фонари – обязательное требование для любого прицепа, эксплуатируемого на дорогах.

Они выполняют критическую функцию: информируют других водителей о габаритах, направлении движения и маневрах транспортного средства в темное время суток или при плохой видимости.

Отсутствие или неработоспособность задних фонарей многократно повышает риск столкновения, так как прицеп становится практически невидимым для движущихся сзади автомобилей.

Регулярная проверка и обслуживание световых приборов прицепа – не формальность, а необходимое условие безопасной эксплуатации.

Требования ПДД к световой сигнализации прицепов

Согласно Правилам дорожного движения РФ, все механические транспортные средства, включая прицепы, обязаны иметь исправные световые приборы, соответствующие конструкции и ГОСТам. Отсутствие или неработоспособность хотя бы одного элемента световой сигнализации прицепа запрещает его эксплуатацию на дорогах общего пользования.

Конкретные требования регламентируют тип, количество, цвет, расположение и режим работы фонарей. Габаритные огни, стоп-сигналы, указатели поворота и светоотражатели должны дублировать систему тягача и быть хорошо видны другим участникам движения в различных условиях видимости.

Ключевые нормативы для прицепов

Габаритные огни: Два белых фонаря спереди (если ширина прицепа превышает 1.6 м – добавляется третий по центру) и два красных сзади. Обязательно включение совместно с фарами тягача.
Стоп-сигналы: Минимум два красных фонаря сзади, активирующихся синхронно со стопами автомобиля при торможении.
Указатели поворота: Желтые или оранжевые фонари сзади (по два, либо по одному при ширине прицепа ≤ 1.3 м), работающие в едином режиме с поворотниками тягача.
Световозвращатели: Красные – сзади (не менее двух), белые – спереди, желтые или красные – по бокам. Форма: треугольник для прицепов к легковым авто (категория O1), прямоугольник – для остальных.
Фонарь заднего хода: Белого цвета (один или два), автоматически включающийся при активации передачи заднего хода на тягаче.

Элемент	Количество	Цвет	Расположение
Задние габариты	2 (3 при ширине >1.6м)	Красный	Симметрично на максимальной ширине
Стоп-сигналы	2	Красный	Выше габаритных огней
Боковые светоотражатели	2 (минимум)	Жёлтый/красный	По длине прицепа с равномерным распределением

Дополнительно для прицепов шириной свыше 2.1 м обязательны передние габаритные огни белого цвета. Все соединения выполняются через стандартизированную розетку (чаще всего 7-пиновую по ISO 1724), обеспечивающую синхронное управление светотехникой с тягача. Регулярная проверка исправности цепи – обязанность водителя перед выездом.

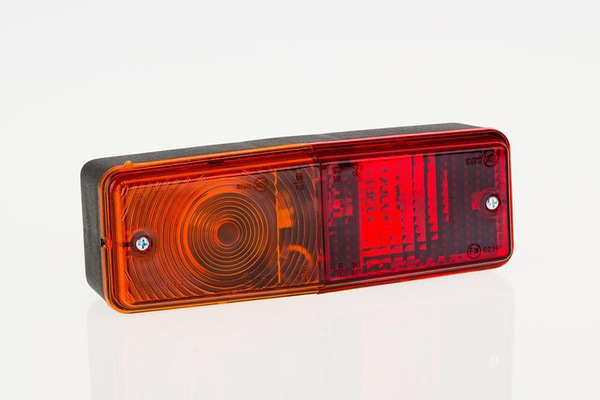

Конструкция противоударных фонарей для прицепов

Конструкция противоударных фонарей кардинально отличается от стандартных моделей усилением ключевых элементов. Основой служит корпус из ударопрочных полимеров (часто АБС-пластик или поликарбонат), устойчивых к деформации при вибрации и механических воздействиях. Внутренние отражатели изготавливаются из металла с высоким коэффициентом светоотражения, а рассеиватели – из толстого литого стекла или термостойкого пластика, исключающего трещины от камней или града.

Крепления проектируются как единое целое с корпусом либо используют усиленные металлические кронштейны с демпфирующими прокладками для гашения колебаний. Электрические контакты герметизируются резиновыми сальниками и силиконовыми уплотнителями, предотвращающими окисление и попадание влаги. Такая компоновка обеспечивает целостность при ударах по корпусу прицепа грузом или во время движения по бездорожью.

Ключевые инженерные решения

Противоударные свойства достигаются за счет:

Многоточечного крепежа: Распределение нагрузки через 4-6 точек вместо стандартных 2-х.
Амортизирующих подложек: Резиновые демпферы между корпусом фонаря и прицепом.
Бессвинцовых паяных соединений проводки, устойчивых к обрывам при вибрации.

Элемент	Материал	Функция защиты
Рассеиватель	Закаленное стекло / Поликарбонат (3-5 мм)	Стойкость к сколам и царапинам
Уплотнитель	Резина EPDM / Силикон	Герметизация IP67/IP68 от воды и пыли
Корпус	Литый АБС-пластик с армированием	Поглощение энергии удара без растрескивания

Важно: Светодиодные модули в таких фонарях монтируются на гибких текстолитовых платах, компенсирующих деформации. Дополнительную жесткость создают внутренные ребра корпуса, которые:

Препятствуют вдавливанию рассеивателя при точечном ударе.
Защищают лампы/светодиоды от прямого контакта с внешней поверхностью.
Формируют каналы для отвода конденсата при перепадах температур.

Маркировка одобрения ECE для фар: что важно знать

Маркировка ECE (Economic Commission for Europe) подтверждает соответствие фар и задних фонарей международным стандартам безопасности, установленным Женевским соглашением 1958 года. Ее наличие на световых приборах прицепа гарантирует, что изделие прошло строгие испытания на интенсивность света, углы видимости, устойчивость к вибрациям и климатическим воздействиям.

Отсутствие маркировки ECE не только нарушает законодательство большинства стран, включая РФ, но и ставит под сомнение надежность оборудования. Такие фары могут слепить других участников движения, недостаточно ярко светить или быстро выйти из строя, что критично повышает риски ДТП в темное время суток или сложных погодных условиях.

Ключевые элементы маркировки

Ищите на рассеивателе или корпусе фонаря круглый символ с буквой "E" и цифрой внутри (например, E1). Цифра обозначает страну, выдавшую одобрение:

E1 – Германия
E2 – Франция
E4 – Нидерланды
E11 – Великобритания
E22 – Россия

Рядом указывается тип светового прибора (например: RL для заднего фонаря) и код стандарта (R или UNECE №). Для задних фонарей актуальны стандарты:

R3	Габаритные огни
R7	Стоп-сигналы
R38	Светоотражатели

Обязательно проверяйте целостность маркировки: стертые или нанесенные краской символы – признак подделки. Дублирующие наклейки на упаковке должны соответствовать данным на корпусе. Помните: только сертифицированное оборудование обеспечивает предсказуемую видимость прицепа и юридическую защиту при проверках.

Схемы подключения проводки: 7-контактный разъем

Стандартный 7-пиновый разъем обеспечивает совместимость с современными автомобилями и прицепами, объединяя все необходимые цепи для световых приборов. Его конструкция исключает риск перепутывания контактов благодаря уникальной форме гнезда и штекера. Корпус из ударопрочного пластика и влагозащищенные уплотнители гарантируют стабильную работу в любых погодных условиях.

Каждому контакту присвоена строго регламентированная функция, что унифицирует подключение независимо от производителя. Использование проводов в разноцветной изоляции согласно общепринятой маркировке упрощает диагностику неисправностей. Сечение кабелей должно составлять минимум 1,5 мм² для предотвращения перегрева под нагрузкой.

Распиновка контактов

Контакт	Цвет провода	Функция
1	Желтый	Левый поворотник
2	Синий	Противотуманные фары
3	Белый	Масса (общая)
4	Зеленый	Правый поворотник
5	Коричневый	Габаритные огни (правый)
6	Красный	Стоп-сигналы
7	Черный	Габаритные огни (левый)

Ключевые требования при монтаже:

Обязательное использование термоусадки для изоляции соединений
Прокладка жгута в гофрированной трубке вдоль рамы прицепа
Фиксация проводов пластиковыми хомутами каждые 30 см

Для проверки корректности подключения после сборки выполните тестирование всех режимов освещения при включенном двигателе авто. Особое внимание уделите цепям массы – плохой контакт вызывает мерцание или полный отказ оборудования. При эксплуатации в зимний период регулярно очищайте разъем от реагентов и окислов.

Защита контактов от окисления и влаги

Окисление контактов в разъёмах электропроводки прицепа – основная причина отказа задних фонарей. Влажная среда, дорожные реагенты и перепады температур ускоряют коррозию металлических поверхностей. Это приводит к нарушению проводимости тока, мерцанию огней или полному исчезновению сигналов.

Для предотвращения проблем применяют комплексную защиту соединений. Особое внимание уделяют стыкам вблизи фар, подверженным прямому воздействию грязи и воды. Без герметизации контактные группы быстро теряют работоспособность, создавая аварийные ситуации на дороге.

Эффективные методы защиты

Диэлектрические смазки: Нанесение токонепроводящих составов (типа Liqui Moly Kupfer-Spray) на штекеры перед соединением. Обволакивают контакты, вытесняют влагу.
Термоусадочные трубки с клеевым слоем: Обеспечивают полную герметизацию мест пайки или скруток при нагреве феном.
Влагозащищённые разъёмы: Использование соединителей стандарта IP67/IP68 с резиновыми уплотнителями.

Материал	Способ нанесения	Периодичность обслуживания
Силиконовая смазка	Кистью/аэрозолем в разъём	Каждые 3 месяца или после мойки
Аэрозоль-защита от коррозии	Распыление на собранное соединение	Перед зимним сезоном

При монтаже избегайте перегибов проводов – микротрещины изоляции открывают путь влаге. Обязательна установка кабель-каналов в зонах трения о раму. Раз в месяц проверяйте разъёмы на отсутствие белого или зелёного налёта – первых признаков окисла.

Тестирование световых приборов перед каждой поездкой

Проверка работоспособности задних фонарей прицепа – обязательный ритуал для водителя. Отказ стоп-сигналов, габаритов или поворотников создаёт аварийную ситуацию, особенно в темное время суток или при плохой видимости.

Процедура занимает 1-2 минуты, но гарантирует, что другие участники движения своевременно увидят маневры вашего автопоезда. Пренебрежение проверкой приравнивается к сознательному риску.

Порядок тестирования

Выполняйте проверку в строгой последовательности:

Включите габаритные огни автомобиля и убедитесь, что аналогичные огни прицепа загорелись
Нажмите педаль тормоза – должны активироваться оба красных стоп-сигнала на прицепе
Включите левый, затем правый указатель поворота, проверьте синхронное мигание
Задний ход: убедитесь в работе белых фонарей (при их наличии)
Визуально осмотрите корпуса фонарей на отсутствие трещин и влаги внутри

Обязательно привлекайте помощника для контроля или используйте отражение света в витрине/стене. Если фонари не работают:

Проверьте контактную площадку ("розетку") фаркопа на окисление
Осмотрите предохранители в блоке автомобиля
Исключите перетирание проводки в месте сгиба у сцепного устройства

Тип неисправности	Возможная причина
Не горит только один фонарь	Перегорела лампа, плохой контакт в патроне
Не работают все огни прицепа	Обрыв массы, повреждение кабеля, сгоревший предохранитель
Мигают поворотники быстрее обычного	Неисправна одна из ламп поворота

Помните: исправные фонари – ваш "язык общения" с другими водителями. Никогда не двигайтесь с места без подтверждения их корректной работы.

Типичные неисправности электрооборудования прицепа

Некорректная работа задних фонарей прицепа чаще всего вызвана проблемами в электросистеме. Основные неисправности связаны с нарушением целостности проводки, коррозией контактов или выходом из строя элементов освещения. Эти дефекты не только снижают видимость ТС, но и могут стать причиной ДТП.

Диагностика требует последовательной проверки всех компонентов цепи: от разъёма тягача до лампочек в световых приборах. Особое внимание следует уделять местам соединений и участкам проводки, подверженным механическим воздействиям.

Распространённые проблемы

Окисление контактов в розетке фаркопа или разъёме прицепа
Обрыв проводов в местах перегибов (возле дышла, в зоне прохождения через раму)
Замыкание проводки из-за повреждения изоляции
Перегорание ламп вследствие вибрации или скачков напряжения
Некорректное подключение проводов по цветовой маркировке

Симптом	Возможная причина	Метод проверки
Не работают все огни	Отсутствие массы, обрыв силового провода	Тест напряжения на клеммах розетки
Мигание стоп-сигналов	Плохой контакт в патроне лампы	Визуальный осмотр цоколей
Тусклое свечение	Коррозия в цепи, падение напряжения	Замер сопротивления мультиметром

Профилактика включает регулярную очистку контактных групп от грязи, обработку разъёмов водоотталкивающими составами и проверку целостности изоляции перед длительными поездками. Использование герметичных соединительных колодок существенно повышает надёжность системы.

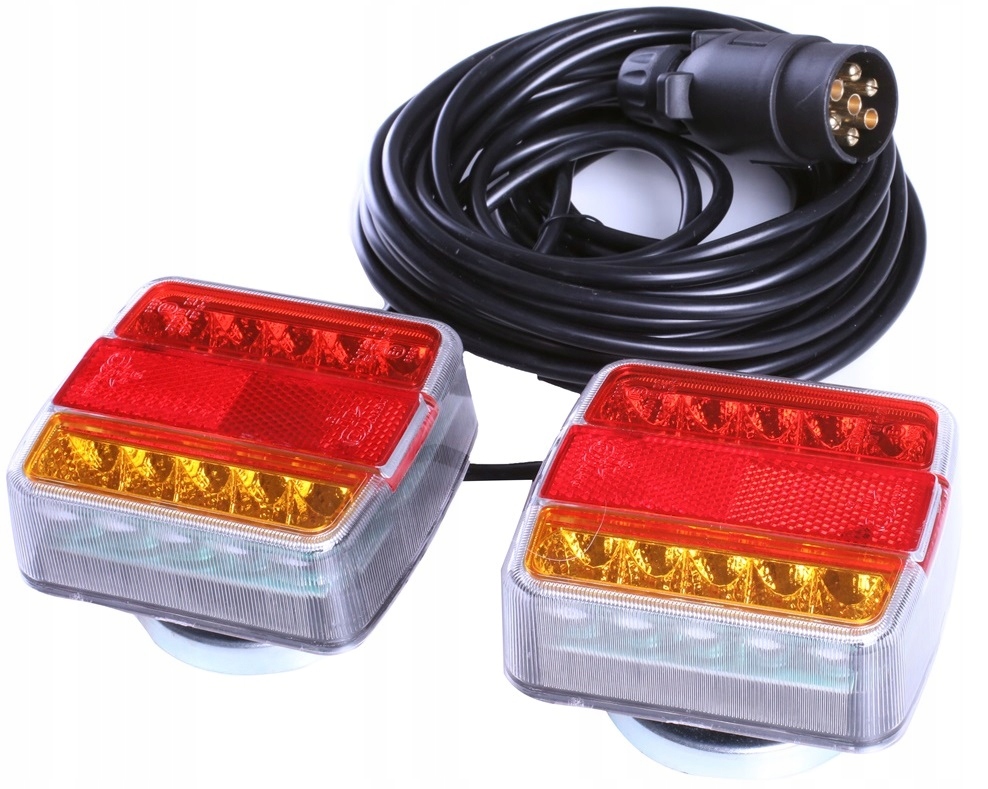

Сравнение светодиодных и ламповых фонарей

Светодиодные фонари отличаются повышенной яркостью и чёткостью светового пучка. Они мгновенно достигают максимальной интенсивности свечения при включении, что критически важно при экстренном торможении.

Ламповые (галогенные) модели имеют более доступную стоимость, но требуют частой замены перегоревших элементов. Их световой поток рассеивается шире, а нагрев стекла при работе повышает риск загрязнения и снижения видимости.

Ключевые отличия технологий

Энергопотребление: LED потребляют на 70-80% меньше энергии
Срок службы: Светодиоды работают 50 000+ часов против 1 000 часов у ламп накаливания
Ударопрочность: LED-модули устойчивы к вибрациям благодаря отсутствию нити накала

Параметр	Светодиодные	Ламповые
Видимость в тумане	Чёткий контрастный свет	Рассеивание с бликами
Ремонтопригодность	Замена всего модуля	Замена отдельной лампы
Рабочая температура	Холодный корпус	Сильный нагрев

При выборе учитывайте условия эксплуатации: для частых ночных поездок или транспортировки в сложных погодных условиях светодиодные решения обеспечивают бесперебойную работу. Ламповые аналоги остаются бюджетным вариантом для редкого использования при коротких поездках.

Преимущества LED-технологий для грузовых прицепов

Светодиодные фонари обеспечивают беспрецедентную долговечность, работая до 50 000 часов – в 10 раз дольше ламп накаливания. Это значительно сокращает расходы на замену и обслуживание, особенно при интенсивной эксплуатации грузового транспорта.

LED-элементы мгновенно достигают максимальной яркости при включении, что критически важно для экстренного торможения. Их монохромный свет без инерционности повышает скорость восприятия сигналов водителями сзади идущего транспорта.

Технические превосходства

Вибрационная устойчивость: Отсутствие нитей накала и стеклянных колб исключает поломки от тряски на бездорожье.
Энергоэффективность: Потребляют на 80% меньше энергии ламп накаливания, снижая нагрузку на генератор тягача.
Температурная стабильность: Рабочий диапазон от -40°C до +85°C гарантирует чёткость сигналов в любых климатических условиях.

Оптическая точность	Чёткие световые пучки без рассеивания предотвращают ослепление других водителей
Конструктивная гибкость	Возможность интеграции в герметичные блоки, устойчивые к влаге и коррозии

Установка дополнительных габаритов: правовые нюансы

Монтаж дополнительных боковых габаритных огней на прицеп регламентируется Техническим регламентом Таможенного союза "О безопасности колесных транспортных средств" (ТР ТС 018/2011). Согласно п. 3.6.2 Приложения №8, все световые приборы должны иметь утвержденный тип и соответствовать Правилам ЕЭК ООН №48. Установка несертифицированных фонарей или приборов без маркировки "Е" в круге считается нарушением, независимо от их технических характеристик.

Размещение дополнительных огней должно строго соблюдать установленные параметры: высота от плоскости дорожного полотна – не ниже 250 мм и не выше 1500 мм, углы видимости – минимум 45° вперед и 80° назад от перпендикуляра к продольной оси. Нарушение геометрических требований приравнивается к неисправности, при которой запрещается эксплуатация транспортного средства (пункт 3.3 Перечня неисправностей ПДД РФ).

Ключевые ограничения и последствия нарушений

Цвет огней: боковые габариты только желтые, комбинирование с другими цветами запрещено
Автоматическое включение: обязательная синхронизация с основными габаритами через блок согласования
Интенсивность света: не более 200 кд для предотвращения ослепления других водителей

За несоблюдение требований владелец прицепа привлекается к ответственности по ч.1 ст.12.5 КоАП РФ (500 руб. штрафа). При выявлении несоответствий в ходе технического осмотра выдается заключение о невозможности допуска ТС к эксплуатации до устранения нарушений.

Монтаж кронштейнов для фонарей на металлические рамы

Крепление кронштейнов требует точной разметки точек установки согласно схеме производителя. Обязательно учитывайте симметричность расположения элементов относительно продольной оси прицепа для корректного светового сигнала.

Подготовьте поверхность рамы: удалите ржавчину шлифовальной бумагой, обезжирьте металл растворителем. Для защиты от коррозии нанесите грунтовку на зоны будущего крепежа после завершения подготовительных работ.

Технология установки

Зафиксируйте кронштейн через монтажные отверстия, используя саморезы по металлу с буром (тип LB) или болтовые соединения
Примените герметизирующую прокладку между кронштейном и рамой для предотвращения электрохимической коррозии
Контролируйте усилие затяжки крепежа динамометрическим ключом (обычно 15-25 Н·м)

Тип крепежа	Диаметр	Рекомендации
Саморезы LB	4.8-5.5 мм	Для рам до 3 мм толщиной
Болты М6-М8	6-8 мм	С гроверными шайбами и контргайками

Обязательно проверьте отсутствие перекоса кронштейна с помощью уровня. Закройте торцы крепежных элементов антикоррозийной смазкой. Для рам с порошковым покрытием используйте специальные уплотнительные втулки при сверлении.

После монтажа протестируйте виброустойчивость конструкции: приложите усилие 5-7 кг к установленному кронштейну – допустимо отклонение не более 2 мм без остаточной деформации.

Регулировка угла наклона световых элементов

Правильный угол наклона задних фонарей напрямую влияет на эффективность световой сигнализации прицепа. Смещение положения даже на несколько градусов существенно сокращает зону видимости для водителей сзади, особенно в условиях тумана, дождя или ночью. Некорректная установка создает слепящий эффект или "мертвые" зоны, что многократно повышает риск ДТП при маневрах или экстренном торможении.

Производители указывают точные параметры угла наклона в технической документации к фонарям. Для горизонтальной регулировки используется строительный уровень, а вертикальный угол проверяется на ровной поверхности с помощью специальных меток на корпусе светового прибора или лазерного нивелира. Регулировочные винты на кронштейнах позволяют фиксировать оптимальное положение после предварительной настройки.

Ключевые этапы регулировки

Установите прицеп на абсолютно ровную площадку с минимальной загрузкой.
Измерьте расстояние от земли до центра светового модуля (стандарт: 350–1500 мм согласно ПДД).
Отрегулируйте винты кронштейна, добиваясь параллельности оси света дорожному полотну (проверка уровнем).
Протестируйте работу фар на расстоянии 5–10 метров: световое пятно не должно выходить выше/ниже контрольной линии.

Важно: Проводите проверку угла наклона каждые 5 000 км или после смены нагрузки прицепа.

Сигналы торможения: требования к яркости и цвету

Сигналы торможения обязаны соответствовать строгим нормативам по цветовой гамме и интенсивности свечения. Красный цвет огней является универсальным стандартом для стоп-сигналов во всех странах, что обеспечивает мгновенное визуальное распознавание водителями.

Минимальная яркость задних стоп-огней прицепа регламентируется техническими правилами ЕЭК ООН №48 и ГОСТ Р 41.48-2004. Требования предписывают диапазон светового потока от 60 до 185 кандел для каждого источника. Избыточная яркость недопустима во избежание ослепления других участников движения.

Ключевые параметры стоп-сигналов

Основные технические характеристики включают:

Цветовая температура: строго красный спектр (длина волны 620-750 нм)
Угол обзора: минимум 80° по горизонтали и 20° по вертикали
Время срабатывания: задержка включения ≤ 0,2 секунды после нажатия педали

Дублирующие стоп-сигналы на прицепе должны синхронизироваться с автомобильными по частоте мигания при аварийной сигнализации. Размещение высотой 350-1500 мм от дорожного покрытия обеспечивает оптимальную видимость.

Параметр	Значение
Минимальная яркость	60 кд
Максимальная яркость	185 кд
Цветовая координата X	≥ 0,685 (по CIE 1931)
Цветовая координата Y	≤ 0,315

Важно: Использование оранжевых или белых элементов в стоп-сигналах категорически запрещено. Применение светодиодов должно исключать мерцание, заметное человеческому глазу при частоте ≥ 75 Гц.

Функция заднего противотуманного фонаря

Основная задача противотуманного фонаря – обеспечить видимость прицепа в условиях плохой видимости: при густом тумане, сильном дожде, снегопаде или задымлении. В таких ситуациях стандартные габаритные огни и стоп-сигналы теряют эффективность из-за рассеивания света в мелких частицах воды или пыли.

Фонарь излучает яркий красный свет с интенсивностью, значительно превышающей обычные задние огни. Это позволяет водителям транспортных средств, движущихся сзади, вовремя заметить прицеп на расстоянии, достаточном для безопасного торможения или маневра, даже в экстремальных погодных условиях.

Ключевые особенности работы

Специфическое расположение: Устанавливается ниже основных фонарей (обычно на бампере или раме), чтобы световой поток проходил под слоем тумана, который часто не опускается до уровня земли.

Яркость в 5-10 раз выше габаритных огней
Активация только при включении ПТФ тягача
Обязательное дублирование (минимум 1 фонарь с каждой стороны прицепа)

Параметр	Противотуманный фонарь	Стандартный габарит
Сила света	25-80 кд	2-10 кд
Угол видимости	±25° по горизонтали	±80°
Цвет	Красный (только)	Красный

Важно: Использование противотуманного фонаря в ясную погоду запрещено – его слепящий эффект создает опасность для других участников движения. Отдельная цепь подключения предотвращает случайное включение вместе с основным светом.

Светоотражатели: пассивная защита

Светоотражатели (ретрорефлекторы), не требующие подключения к электрической системе транспортного средства, являются абсолютно пассивными элементами безопасности. Их принцип действия основан на физическом свойстве специальных материалов и структур (чаще всего микропризматических или стеклянных шариков) возвращать падающий на них свет обратно к источнику, например, к фарам следующего сзади автомобиля. Это создает яркое светящееся пятно, четко обозначая габариты и контуры прицепа в темноте.

Использование таких отражателей на прицепах строго регламентировано правилами дорожного движения (например, ГОСТ Р 41.48-2004 в РФ, Правила ЕЭК ООН №48). Они обязательны к установке в определенном количестве, цвете (красный – сзади, белый – спереди, оранжевый/желтый – сбоку) и конфигурации, дублируя или дополняя сигналы штатных световых приборов. Основные типы включают габаритные (контурные), контурные и боковые отражатели.

Преимущества и роль светоотражателей

Абсолютная надежность: Независимость от электросети, предохранителей, лампочек и проводки делает их неуязвимыми к самым распространенным отказам электрики. Они работают всегда, когда на них попадает свет фар.
Дублирование функций: Являются критически важным резервом на случай выхода из строя основных сигнальных фонарей (перегорела лампа, обрыв провода, неисправность блока согласования). Они продолжают обозначать прицеп, когда активные огни не работают.
Улучшенное восприятие габаритов: Четко очерчивают контуры прицепа, особенно его ширину и углы, что жизненно важно для других участников движения при обгоне, перестроении или оценке дистанции в условиях недостаточной видимости (ночь, туман, дождь, снегопад).
Дальность видимости: Качественные отражатели обеспечивают очень высокую интенсивность возвращенного света и видны на значительном расстоянии (сотни метров) при попадании света фар.

Характеристика	Активные фонари (огни)	Пассивные светоотражатели
Источник "свечения"	Электричество (лампа, светодиод)	Отраженный свет фар других ТС
Зависимость от электропитания	Полная (перестают работать при неисправности)	Отсутствует (работают всегда при наличии внешнего света)
Основная функция	Активная сигнализация (габариты, торможение, поворот)	Пассивное обозначение контуров и габаритов (дублирующая/резервная функция)
Надежность в критической ситуации	Может быть потеряна	Обеспечивается всегда

Таким образом, светоотражатели без питания – это не просто "дополнение", а обязательный, критически важный элемент системы безопасности прицепа. Их постоянная готовность к работе гарантирует, что прицеп останется видимым для других водителей даже при полном отказе всей электрической системы освещения, значительно снижая риск попутного столкновения.

Комплекты для замены: подбор по марке прицепа

Универсальные комплекты фонарей редко обеспечивают идеальное соответствие геометрии креплений и электрических разъемов конкретного прицепа. Производители разрабатывают специализированные наборы с учетом расположения монтажных отверстий, формы корпуса и типа проводки для каждой модели. Это исключает необходимость доработок и гарантирует герметичность соединений.

При подборе учитывайте не только марку, но и год выпуска прицепа – конструктивные изменения могут влиять на совместимость. Например, европейские производители (Knott, BPW) часто используют разъемы 13-pin, а отечественные (МЗСА, Курган) – 7-pin. Уточняйте тип ламп (LED или накаливания) и наличие дополнительных функций: противотуманных огней, сигналов повтора.

Марка прицепа	Рекомендуемый комплект	Ключевые особенности
Knott	KF-2023LED	13-pin разъем, крепление под углом 15°
МЗСА	МЗСА-Стандарт	Усиленный корпус, совместим с 7-pin
Авангард	AVG-T7	Комбинированные стоп-габариты, влагозащита IP67

Порядок выбора:

Сверьте VIN-код прицепа с каталогом производителя фонарей
Убедитесь в совпадении количества и расположения крепежных отверстий
Проверьте тип разъема электропроводки (7-pin / 13-pin)
Выберите вариант исполнения: базовый, усиленный или антивандальный

При замене поврежденных фонарей всегда устанавливайте парный комплект – различия в цветопередаче или яркости снижают распознаваемость сигналов. Для моделей снятых с производства используйте оригинальные каталожные номера или аналоги с идентичными посадочными параметрами.

Герметизация корпуса фонаря от пыли и воды

Эффективная герметизация предотвращает проникновение влаги и мелких частиц внутрь корпуса, которые вызывают окисление контактов, замыкания и выход светодиодов из строя. Нарушение целостности уплотнений ведёт к снижению яркости, мерцанию или полному отказу освещения, особенно при эксплуатации в дождь, снегопад или на грунтовых дорогах с высокой запылённостью.

Производители применяют многослойные решения: силиконовые прокладки по периметру стыка плафона с основанием, герметизирующие составы на местах крепления ламп и разъёмов, а также лабиринтные уплотнения на вентиляционных клапанах для выравнивания давления без попадания грязи. Критически важно сохранение эластичности материалов при экстремальных температурах от -40°C до +80°C.

Ключевые аспекты конструкции

Двойной контур уплотнения – основная прокладка + дополнительный барьер из термостойкого силикона вдоль линии соединения деталей
Бесщелевые монтажные отверстия – использование саморезов с резиновыми шайбами, перекрывающими зазоры
Защита разъёмов – литые кабельные вводы с внутренней заливкой компаундом

Фактор риска	Последствия при плохой герметизации	Способ устранения
Конденсат	Коррозия токопроводящих дорожек	Герметичные мембраны для "дыхания" корпуса
Абразивная пыль	Помутнение пластика, рассеивание света	Уплотнители с пылеотталкивающей кромкой
Химреагенты с дороги	Разрушение герметика, трещины	Устойчивые к реагентам полиуретановые составы

Регулярная проверка состояния уплотнителей – обязательный этап технического обслуживания. Деформация прокладок или микротрещины на герметике требуют немедленной замены. Для продления срока службы избегайте механической очистки стыков жёсткими щётками, разрушающими защитный слой.

Восстановление проводки после обрыва тросом

Обрыв проводки тросом прицепа происходит при неаккуратном сцеплении/расцеплении или резком движении, когда электрический кабель попадает под натяжное устройство. Последствия – полный или частичный отказ задних фонарей, что делает прицеп невидимым в темноте и нарушает ПДД.

Первым действием после обнаружения обрыва становится обесточивание системы: отключите разъем прицепа от автомобиля. Визуально оцените масштаб повреждений – часто перебиваются несколько проводов одновременно, а изоляция нарушается на значительном участке.

Технология ремонта

Для восстановления функциональности выполните следующие шаги:

Зачистка проводов: С помощью стриппера снимите 15-20 мм изоляции с каждого поврежденного конца. Убедитесь, что жилы не окислены – при необходимости зачистите их мелкой наждачкой.

Цветовая идентификация: Сопоставьте провода строго по цветовой маркировке согласно схеме производителя. Типичное соответствие:

Цвет провода	Функция
Желтый	Левый поворот
Зеленый	Правый поворот
Коричневый	Габариты
Синий	Стоп-сигнал
Белый	"Масса"

Надежное соединение: Используйте термоусадочные гильзы (предпочтительно) или влагозащищенные клеммы. Никогда не применяйте изоленту как основной метод – она неизбежно разматывается от вибрации.
Защита от коррозии: Нанесите на скрутки токопроводящую смазку перед герметизацией, особенно для контактов "массы".
Изоляция: Наденьте термотрубку на каждое соединение и прогрейте феном до полной усадки. Для групповой защиты протяните восстановленный участок через гофро-рукав.

Обязательная проверка: Перед эксплуатацией подключите прицеп к автомобилю и тестируйте все функции при включенном зажигании:

Работу стоп-сигналов при нажатии тормоза.
Корректность указателей поворотов (синхронность мигания с автомобильными).
Исправность габаритных огней и подсветки номерного знака.

Важно: Проложите отремонтированный кабель вдоль дышла вдали от троса, зафиксировав пластиковыми хомутами через каждые 20-30 см. Это исключит повторный пережим.

Проверка мультиметром целостности цепи

Убедитесь, что мультиметр переключен в режим измерения сопротивления (Ω). Выберите минимальный диапазон (обычно 200 Ом) для точности. Отсоедините разъем фонаря от прицепа и электросети автомобиля перед проверкой.

Прикоснитесь щупами мультиметра к контактам проверяемой цепи на разъеме прицепа. Для проверки массы подключите один щуп к контакту заземления, второй – к металлической части рамы прицепа (предварительно зачистив краску).

Последовательность действий при диагностике

При проверке соблюдайте алгоритм:

Исправная цепь: показания мультиметра 0,5–2 Ом (учитывайте сопротивление проводов).
Обрыв: индикатор показывает "OL" или "1" (бесконечное сопротивление).
Короткое замыкание: "0 Ом" между разными контактами цепи (например, "+" и "масса").
Коррозия/плохой контакт: показания скачут или превышают 5–10 Ом.

Для комплексной проверки протестируйте все цепи фонарей по таблице:

Контакт разъема	Нормальное сопротивление	Типичная неисправность
Левый поворот (+)	0,5–2 Ом	Обрыв: >100 Ом
Правый поворот (+)	0,5–2 Ом	КЗ на массу: 0 Ом
Стоп-сигналы (+)	0,5–2 Ом	Коррозия: 5–50 Ом
Масса (GND)	0–0,3 Ом	Плохой контакт: >1 Ом

Важно: При обнаружении обрыва прозвоните участки провода от разъема к фонарю. Проверьте соединения на фитингах и скрутках. Если выявлено КЗ – ищите перетертую изоляцию или контакт оголенных проводов с кузовом.

Применение термоусадки для изоляции соединений

Термоусадочная трубка обеспечивает герметичную и механически прочную изоляцию контактов в электропроводке прицепа, защищая соединения от влаги, грязи и окисления. При нагреве строительным феном или компактной горелкой материал равномерно сжимается, плотно облегая провода и создавая барьер для коррозии. Это критически важно для контактов задних фонарей, подверженных воздействию воды и вибрации во время движения.

Для монтажа выбирают термоусадку с коэффициентом усадки 2:1 или 3:1, предварительно надевая трубку на один из соединяемых проводов. После скрутки или обжима клемм материал перемещают на оголённый участок и прогревают равномерно по всей длине, избегая локальных перегревов. Правильно обработанное соединение исключает короткое замыкание и сохраняет стабильную работу световых приборов даже при экстремальных температурах.

Этапы работы с термоусадкой

Отрежьте трубку с запасом 15-20 мм с каждой стороны от места соединения.
Наденьте элемент на провод до фиксации контактов.
Соедините провода методом пайки, обжима или сертифицированными клипсами.
Сдвиньте термоусадку на оголённый участок, убедившись в полном перекрытии.
Нагревайте строительным феном (80-120°C) круговыми движениями до полного сжатия и появления герметизирующего клеевого слоя.

Важно: При выборе диаметра ориентируйтесь на сечение провода после усадки – трубка должна плотно обтягивать соединение без складок. Для ответственных узлов (например, массового провода) используйте двухслойные варианты с внутренним клеевым покрытием.

Особенности эксплуатации в зимних условиях

Зимой задние фонари прицепа подвергаются агрессивному воздействию: снег, лед, реагенты и грязь стремительно снижают их эффективность. Накопление слоя замерзшей грязи или снега полностью блокирует световой поток, делая прицеп невидимым для других участников движения в темное время суток или при плохой видимости.

Регулярная очистка фонарей от налипающего снега и слякоти во время поездки – обязательное требование. Используйте щетку с мягким ворсом или специальные скребки, избегая абразивных материалов, способных повредить рассеиватель. Особое внимание уделяйте очистке внутренних полостей световых блоков, где скапливается влага и грязь.

Ключевые меры для поддержания работоспособности

Герметизация соединений: Проверьте резиновые уплотнители и сальники проводки перед сезоном. Замените потрескавшиеся элементы и обработайте стыки силиконовой смазкой для защиты от влаги.
Контроль электроконтактов: Очищайте контакты розетки фаркопа и штекера прицепа от окисления и следов реагентов. Нанесите токопроводящую смазку для предотвращения коррозии.
Защита рассеивателей: Нанесите на поверхность фонарей специализированный антиобледенительный спрей или тонкий слой силиконового состава – это затруднит налипание снега и упростит очистку.

Типичные зимние проблемы и решения:

Проблема	Причина	Действие
Конденсат внутри фонаря	Разрушение герметика, трещины в корпусе	Замена герметика или светового модуля
Перегорание ламп при включении	Попадание влаги в патрон, замыкание	Сушка и обработка контактов водоотталкивающим спреем
Снижение яркости света	Обледенение рассеивателя, загрязнение	Механическая очистка + обработка антиобледенителем

Ежедневно перед выездом проверяйте исправность всех световых режимов: габаритов, стоп-сигналов, поворотников и противотуманных фар. Использование светодиодных фонарей вместо ламп накаливания повысит надежность – они менее чувствительны к вибрациям, потребляют меньше энергии и имеют герметичный корпус.

Замена треснувшего рассеивателя заднего фонаря прицепа

Трещины в рассеивателе нарушают герметичность корпуса фонаря, позволяя влаге и пыли проникать внутрь. Это приводит к окислению контактов, коррозии и преждевременному выходу ламп из строя, снижая видимость сигналов для других участников движения.

Поврежденный элемент требует немедленной замены, так как эксплуатация прицепа с неисправным световым оборудованием нарушает ПДД и создает аварийную ситуацию. Процедура не требует специальных навыков и выполняется за несколько шагов.

Порядок действий

Отключите питание: снимите клеммы с аккумулятора тягача или отсоедините разъем фонаря для предотвращения короткого замыкания.
Демонтируйте фонарь: отверткой выкрутите крепежные винты, удерживающие корпус на прицепе. Аккуратно извлеките блок, сохраняя целостность проводов.
Разберите корпус: открутите винты по периметру тыльной части фонаря, разделите корпус на две половины. Удалите остатки старого герметика с посадочных канавок.
Извлеките поврежденный рассеиватель: аккуратно подденьте треснувшую деталь отверткой, избегая сколов. Удалите фрагменты пластика и очистите светоотражатель от загрязнений.
Установите новый рассеиватель: нанесите термостойкий герметик (например, силиконовый) в канавку корпуса. Плотно вдавите деталь, совместив крепежные отверстия и выступы.
Соберите фонарь: соедините половинки корпуса, равномерно затяните винты крест-накрест. Удалите излишки герметика до его застывания.
Проверьте работоспособность: подключите питание, убедитесь в четкости сигналов всех ламп (габариты, стоп, повороты) и отсутствии запотевания стекла.

Ключевые рекомендации: используйте только оригинальные рассеиватели или совместимые аналоги для сохранения светораспределения. Проверяйте состояние резиновых уплотнителей перед сборкой – при износе замените их. Регулярно очищайте поверхность фонаря от абразивных загрязнений для профилактики повреждений.

Совместимость фонарей разных производителей

Стандартизация разъемов и электрических параметров (например, напряжение 12V, спецификация ламп или светодиодов) обеспечивает базовую совместимость большинства современных задних фонарей для прицепов. Производители придерживаются общепринятых схем подключения проводов по цветовой маркировке (черный – масса, коричневый – габариты, желтый – левый поворот, зеленый – правый поворот, красный – стоп-сигналы). Это позволяет физически установить изделия разных брендов на один прицеп.

Однако визуальное и функциональное соответствие не гарантирует долговременную надежность. Качество материалов корпуса (устойчивость к УФ-излучению, ударам, влаге), точность линз и отражателей, а также защита электронных компонентов от перепадов температур существенно различаются. Дешевые аналоги часто имеют меньший ресурс и хуже переносят вибрации.

Ключевые аспекты совместимости

При смешивании комплектующих учитывайте:

Тип крепления: размеры посадочных отверстий и метод фиксации (болты, защелки) должны совпадать.
Светотехнические характеристики: яркость и угол рассеивания света обязаны соответствовать нормам ПДД, особенно при комбинации светодиодных и ламповых моделей.
Электрическая нагрузка: светодиодные фонари потребляют меньше тока. При замене ламп на LED проверьте корректность работы реле поворотов и блока согласования с автомобилем.

Параметр	Полная совместимость	Риски несовместимости
Разъемы (7-pin, 13-pin)	Стандартизированы ISO, взаимозаменяемы	Несоответствие количества контактов
Цветовая маркировка проводов	Единая для рынка (DIN/ISO)	Ошибки подключения при нестандартной распиновке
Герметичность корпуса	-	Разная степень защиты IP: попадание воды в стыки

Рекомендация: Для сохранения герметичности и равномерности свечения предпочтительна установка комплекта от одного производителя. Если смешивание неизбежно – выбирайте изделия с идентичным классом защиты (IP67/IP68) и проверяйте визуальную синхронность сигналов при подключении.

Значение международных стандартов ISO 3732

Стандарт ISO 3732 устанавливает единые технические требования к задним фонарям прицепов, включая габаритные огни, стоп-сигналы, указатели поворотов, противотуманные фонари и светоотражатели. Он детально регламентирует параметры освещения: силу света, углы видимости, цветовые характеристики и устойчивость к внешним воздействиям. Это гарантирует, что независимо от страны производства, осветительные приборы обеспечивают предсказуемую и эффективную визуальную сигнализацию.

Унификация по ISO 3732 устраняет риски несовместимости при международных перевозках, где прицепы пересекают границы с разными национальными нормами. Соответствие стандарту подтверждается обязательной сертификацией – без маркировки ISO 3732 эксплуатация прицепа в большинстве стран незаконна. Это критично для логистических компаний и владельцев коммерческого транспорта, работающих на международных маршрутах.

Ключевые преимущества стандартизации

Безопасность: Минимизация аварий за счет мгновенного распознавания сигналов всеми участниками движения
Юридическая легитимность: Соответствие требованиям техрегламентов ЕЭК ООН №48 и директивам ЕС
Совместимость: Возможность буксировки прицепов любыми тягачами без модификации электропроводки

Параметр	Требование ISO 3732	Влияние на безопасность
Угол обзора	≥80° по горизонтали	Видимость сигналов при перестроениях
Сила света стоп-сигнала	60-185 кд	Четкое оповещение о торможении днем и ночью
Цвет указателей поворота	Желтый/оранжевый (допуск Δλ≤5 нм)	Исключение путаницы с сигналами ТС

Соблюдение стандарта снижает затраты на обслуживание: сертифицированные фары проходят испытания на виброустойчивость, водонепроницаемость и термостойкость. Производители, следующие ISO 3732, экономят на адаптации продукции под региональные рынки, а владельцы прицепов избегают штрафов за несоответствие оборудования.

Минимальная высота установки световых приборов

Строгое регламентирование минимальной высоты установки задних световых приборов на прицепе обусловлено необходимостью их гарантированной видимости для других участников дорожного движения в любых условиях эксплуатации. Если огни расположены ниже установленного предела, они легко могут быть заслонены дорожной грязью, брызгами, снегом или даже незначительным грузом, выступающим за пределы прицепа, что делает прицеп практически невидимым сзади в темное время суток или при плохой видимости.

Соблюдение минимальной высоты предотвращает ситуации, когда жизненно важные сигналы (торможение, поворот, габариты) становятся незаметными для водителей движущихся сзади транспортных средств. Это критически снижает время их реакции на маневры или остановку прицепа, многократно увеличивая риск попутных столкновений, особенно на высоких скоростях или в условиях интенсивного движения.

Нормативные требования и рекомендации

Конкретные значения минимальной высоты установки задних световых приборов определяются национальными и международными нормативными документами, такими как ПДД РФ и Технический регламент Таможенного союза (основанный на Правилах ЕЭК ООН № 48):

Габаритные огни (огни положения): Основное требование – не ниже 350 мм от уровня проезжей части до нижней кромки рассеивателя. Это универсальное требование для всех типов прицепов (легковых, грузовых).
Стоп-сигналы: Также должны располагаться на высоте не ниже 350 мм от дорожного покрытия. Центральный (дополнительный) стоп-сигнал может иметь иные требования к высоте.
Указатели поворота: Подчиняются общему правилу минимальной высоты в 350 мм.
Задние противотуманные фонари (если установлены): Минимальная высота для них составляет 250 мм.
Световозвращатели (катафоты): Несветящиеся элементы (красные треугольные или прямоугольные отражатели) должны быть установлены на высоте не менее 250 мм, но не выше 900 мм (для треугольных - не выше 1500 мм).

Тип светового прибора / отражателя	Мин. высота (ПДД РФ / ТР ТС)	Мин. высота (ЕЭК ООН № 48)
Габаритные огни (задние)	350 мм	350 мм
Стоп-сигналы (основные)	350 мм	350 мм
Указатели поворота (задние)	350 мм	350 мм
Задние противотуманные фонари	250 мм	250 мм
Не треугольный световозвращатель (задний)	250 мм	250 мм

Важные аспекты:

Указанные значения являются минимальными. Фонари могут быть установлены и выше, но при этом должны соблюдаться требования к максимальной высоте и углам видимости.
Высота измеряется от уровня поверхности дороги (при номинальной нагрузке прицепа) до нижней кромки рассеивателя светового прибора или до нижней кромки световозвращателя.
Для легковых прицепов с низкой посадкой (особенно малогабаритных) обеспечить высоту в 350 мм для габаритных огней и стоп-сигналов может быть технически сложно. В этом случае крайне важно располагать их как можно выше на задней стенке или на специальных кронштейнах, максимально приближаясь к норме, и обязательно использовать задние противотуманные фонари (если разрешено) и световозвращатели на высоте от 250 мм.
При погрузке прицепа необходимо контролировать, чтобы груз не перекрывал и не заслонял задние световые приборы и отражатели, сводя на нет их функциональность.

Организация дублирующей сигнализации

Дублирующая сигнализация на прицепе создаёт независимый контур управления светотехникой, синхронизированный с автомобилем. Она активирует стоп-сигналы, габариты и указатели поворотов прицепа даже при частичном повреждении основной проводки или окислении контактов фаркопа.

Реализация требует установки дополнительного блока управления (реле), подключаемого напрямую к аккумулятору через предохранитель. Этот блок получает управляющие импульсы от штатной электропроводки тягача, но питает фонари прицепа по собственным силовым линиям, минуя разъём фаркопа.

Ключевые преимущества системы

Повышенная отказоустойчивость: Работа фонарей сохраняется при обрывах в стандартной цепи или плохом контакте в розетке прицепа.
Защита электроники автомобиля: Силовые нагрузки приходятся на реле дублирования, а не на бортовую сеть тягача.
Яркость сигналов: Прямое питание от АКБ обеспечивает стабильное напряжение даже на длинных проводах.

Для корректной работы необходимо использовать качественные реле и медные провода сечением не менее 1.5 мм², проложенные в гофре. Цепи питания и "массы" прицепа подключаются к аккумулятору через отдельные предохранители.

Компонент	Назначение
Блок реле (4-6 каналов)	Управление подачей тока на фонари по сигналу от авто
Силовые провода (+, -)	Прямое питание от АКБ к фонарям прицепа
Контроллер розетки фаркопа	Снятие управляющих сигналов для реле

Блоки управления для автоподсветки прицепа

Блок управления для автоподсветки прицепа – это интеллектуальное устройство, автоматизирующее работу световых сигналов. Он подключается к бортовой сети автомобиля и обеспечивает синхронизацию всех функций освещения: стоп-сигналов, поворотников, габаритов и противотуманных фар. Устройство преобразует цифровые сигналы современных авто в аналоговые для совместимости со стандартной проводкой прицепа.

Ключевая задача блока – предотвращение критических ситуаций из-за рассинхронизации фар. При обрыве контакта или коротком замыкании он мгновенно отключает проблемную цепь, сохраняя работоспособность остальных огней. Модели с CAN-шиной диагностируют неисправности ламп и передают коды ошибок на приборную панель тягача.

Преимущества и функционал

Современные блоки предоставляют расширенные возможности:

Автоопределение типа ламп – корректная работа со светодиодами и лампами накаливания без ручной настройки
Адаптивная яркость – автоматическая регулировка интенсивности света в зависимости от времени суток
Встроенная защита от переполюсовки и перегрузок до 15А на канал

Тип блока	Особенности	Совместимость
Универсальный	Ручная настройка параметров, базовая защита	Авто без CAN-шины (до 2006 г.в.)
CAN-совместимый	Автоконфигурация, диагностика через OBD, защита ECU	Евроавтомобили с цифровой шиной

При выборе учитывайте мощность нагрузки: для прицепов с дополнительными фонарями (освещение номерного знака, задний ход) требуются блоки с запасом по току. Монтаж выполняйте в защищённом от влаги месте, используя штатные разъёмы фаркопа – это исключит окисление контактов.

Безопасная фиксация проводов вдоль дышла

Ненадёжное крепление электропроводки создаёт риски обрыва или повреждения кабелей при движении, что ведёт к отказу световых приборов прицепа. Вибрация, контакт с острыми кромками, перетирание об элементы конструкции или асфальт – основные причины выхода системы из строя.

Для предотвращения аварийных ситуаций провода должны быть проложены с соблюдением двух ключевых принципов: исключение провисания и натяжения, а также защита от механических и климатических воздействий на всём протяжении дышла. Грамотная фиксация обеспечивает стабильную работу задних фонарей в любых условиях эксплуатации.

Методы надёжной фиксации и защиты проводов

Пластиковые хомуты: Основной способ крепления. Должны плотно обжимать кабель, но без перетяжки. Обязательно использование специализированных хомутов с фиксатором, устойчивых к УФ-излучению и перепадам температур.
Защитные гофротрубы: Продевание проводов в пластиковые или резиновые гофротрубы предохраняет их от истирания, порезов о металл дышла, воздействия грязи, влаги и реагентов.
Клипсы-держатели: Пластиковые или металлические клипсы, прикручиваемые к дышлу саморезами или привариваемые, обеспечивают аккуратное и предсказуемое размещение жгута проводов.
Кабельные каналы: Жёсткие короба, монтируемые вдоль дышла, дают максимальную защиту от всех внешних воздействий и механических повреждений.

Критически важные требования:

Проводка не должна свободно болтаться или натягиваться "в струну". Обязателен монтаж с небольшим запасом длины для компенсации подвижек прицепа.
Трасса прокладки исключает контакт с подвижными частями (осью, сцепным устройством) и острыми кромками. Все потенциально опасные места изолируются.
Места ввода проводов в раму прицепа и фонари герметизируются резиновыми сальниками для защиты от воды и пыли.

Материал крепления	Преимущества	Недостатки/Риски
Пластиковые хомуты (нейлон)	Дешевизна, простота монтажа, устойчивость к коррозии	Хрупкость на морозе, УФ-деградация, возможен пережим кабеля
Металлические хомуты (оцинковка)	Высокая прочность, долговечность	Риск коррозии, необходимость подкладки для защиты изоляции, сложнее монтаж
Алюминиевая клейкая лента	Быстрый монтаж, гибкость	Низкая прочность фиксации, клей теряет свойства от влаги/грязи

Регулярная проверка состояния фиксаторов и целостности изоляции при обслуживании прицепа – обязательное условие сохранения функциональности цепи питания задних фонарей и, как следствие, безопасности дорожного движения.

Дымовые фонари: когда они обязательны

Дымовые фонари (задние габаритные огни) предназначены для обозначения ширины транспортного средства в условиях недостаточной видимости. Они излучают красный свет и устанавливаются симметрично по бокам прицепа, обеспечивая визуальное восприятие его габаритов другими участниками движения.

Обязательность установки дымовых фонарей на прицепы регламентируется Техническим регламентом Таможенного союза ТР ТС 018/2011. Основным критерием является ширина транспортного средства: прицепы шириной свыше 1300 мм должны оснащаться двумя задними габаритными огнями. Для прицепов шириной до 1300 мм допускается монтаж единственного фонаря по центру.

Условия обязательной установки

Ширина прицепа	Требуемое количество фонарей
≤ 1300 мм	1 (допускается)
> 1300 мм	2 (обязательно)

Дополнительные технические требования:

Высота установки: от 250 мм до 1500 мм от уровня дороги
Угол видимости: ≥80° по горизонтали (40° влево/вправо)
Цвет излучения: только красный
Расстояние между фонарями: максимально близко к краям кузова

Отсутствие или неисправность дымовых фонарей на прицепах, подпадающих под указанные условия, запрещает их эксплуатацию и влечет административную ответственность согласно КоАП РФ. Корректная работа световых приборов обязательна при любых погодных условиях в темное время суток.

Штрафы за неработающую светотехнику

Неработающие задние фонари прицепа создают аварийную ситуацию, особенно в темное время суток или условиях плохой видимости. Водитель тягача несет полную ответственность за исправность всего состава, включая световые приборы прицепного устройства.

Согласно ПДД РФ (п. 2.3.1), эксплуатация транспортного средства запрещена при неисправностях внешних световых приборов. Это прямо относится к стоп-сигналам, габаритным огням, указателям поворота и фонарям заднего хода на прицепе.

Размеры штрафов

Нарушение регламентируется ст. 12.5 ч.1 КоАП РФ:

Предупреждение или штраф 500 рублей за управление автопоездом с негорящими (загрязненными) задними фонарями прицепа.

Важные нюансы:

Штраф выписывается на водителя тягача, а не владельца прицепа.
Инспектор вправе запретить дальнейшее движение до устранения неисправности (если фонари не работают вовсе).
Повторная остановка с той же неисправностью гарантированно повлечет штраф.

Тип нарушения	Статья КоАП	Наказание
Неработающие фонари прицепа	12.5 ч.1	Предупреждение или штраф 500 руб.
Эксплуатация при запрете инспектора	12.5 ч.1	Повторный штраф 500 руб. + эвакуация

Регулярная проверка исправности светотехники прицепа перед выездом – обязанность водителя. Игнорирование этого требования не только риск ДТП, но и гарантированные финансовые потери.

Диагностика проблем с массой автомобиля

Проблемы с массой (заземлением) – частая причина неисправности задних фонарей прицепа. Коррозия, ослабленные соединения или обрыв провода массы нарушают электрическую цепь, препятствуя прохождению тока через лампы. Это напрямую влияет на безопасность, так как снижает видимость прицепа для других участников движения.

Основные симптомы включают полный отказ фонарей прицепа при исправной проводке автомобиля, тусклое или мерцающее свечение ламп, хаотичное срабатывание разных световых элементов (например, включение стоп-сигнала при активации поворотника). Проблемы часто проявляются только при движении из-за вибрации.

Методы диагностики цепи массы

Визуальный осмотр точек заземления: Проверьте состояние контактов массы на раме автомобиля вблизи фаркопа и на раме прицепа. Ищите:
- Окисление или коррозию металла
- Ослабленные болты крепления
- Повреждение проводов
- Следы влаги или грязи
Проверка мультиметром:
- Измерьте сопротивление между минусовой клеммой АКБ авто и контактом массы разъема прицепа. Значение > 1 Ом указывает на проблему.
- Измерьте напряжение между "+" разъема фаркопа и чистой металлической частью прицепа при включенных фонарях. Падение напряжения > 0.5В свидетельствует о плохой массе.
Тест перемычкой: Соедините минусовую клемму АКБ автомобиля напрямую с металлической рамой прицепа толстым проводом. Если фонари заработали нормально – цепь массы прицепа неисправна.

Симптом	Вероятная причина	Решение
Полное отсутствие света на прицепе	Обрыв основного провода массы	Замена провода, зачистка точки крепления
Тусклое свечение всех ламп	Сильная коррозия контакта массы	Зачистка контактов до металла, защитная смазка
Мерцание при движении	Ослабленное крепление массы	Затяжка болтов, добавление шайб
Некорректная работа отдельных ламп	Плохая масса конкретного узла прицепа	Дополнительное заземление проблемной секции

Профилактика: Регулярно очищайте контакты массы от грязи, обрабатывайте токопроводящей смазкой и проверяйте надежность креплений перед сезонной эксплуатацией прицепа. Используйте медные или луженые клеммы для защиты от окисления.

Защита от короткого замыкания в цепи

Предотвращение коротких замыканий в электропроводке прицепа критически важно для сохранения функциональности осветительных приборов и предотвращения возгорания. Неисправности возникают при нарушении изоляции проводов, механическом повреждении кабелей или окислении контактов, что приводит к прямому контакту токоведущих частей с кузовом или между собой.

Короткое замыкание вызывает резкий скачок силы тока, перегрев проводников и оплавление элементов цепи. Без оперативного отключения повреждённого участка это провоцирует выход из строя блока управления фарами, расплавление проводки и в критических случаях – возгорание изоляции. Регулярная диагностика состояния электропроводки снижает такие риски.

Методы защиты и компоненты

Основные способы обеспечения безопасности:

Предохранители – устанавливаются в разрыв цепи перед потребителями. При КЗ плавкая вставка разрушается за 0.1-0.5 секунды, обесточивая участок. Номинал подбирается согласно нагрузке (обычно 5-15А для ламп).
Автоматические выключатели – многоразовые устройства, срабатывающие при превышении тока. Монтируются в распределительных коробках тягача.
Защита контроллера – современные блоки управления фарами оснащаются электронной защитой от перегрузок с автоматическим восстановлением после устранения КЗ.

Дополнительные меры включают:

Применение термостойких проводов с двойной изоляцией
Установку герметичных соединительных разъёмов (ISO 11446)
Регулярную очистку контактов от окислов
Фиксацию кабелей в гофротрубах для защиты от перетирания

Компонент	Функция защиты	Место установки
Плавкий предохранитель	Размыкание цепи при перегрузке	Цепь питания фар, рядом с АКБ
Автомат-выключатель	Многоразовое отключение при КЗ	Распределительный щиток
Самовосстанавливающийся предохранитель	Автоматическая активация после устранения КЗ	В блоке управления освещением

Обязательно проверяйте целостность предохранителей при каждом подключении прицепа. Использование «жучков» вместо штатных предохранителей недопустимо – это приводит к распространению повреждений на всю электросистему автомобиля. При частом срабатывании защиты ищите причину: замыкание на корпус в розетке фаркопа, повреждённую изоляцию или попадание воды в световые приборы.

Инструменты для самостоятельного монтажа

Для установки задних фонарей на прицеп потребуются базовые инструменты для работы с крепежом и электропроводкой. Обязательно подготовьте набор рожковых или накидных ключей (размеры зависят от крепежа фонарей), отвертки с крестовым и плоским шлицем, а также кусачки-бокорезы для работы с проводами. Наличие мультиметра для проверки напряжения и целостности цепи критически важно для корректного подключения.

Дополнительно необходимы расходные материалы: термоусадочные трубки с феном для изоляции соединений, обжимные клеммы, монтажный провод сечением не менее 1.5 мм² и изолента. Если крепежные отверстия на прицепе отсутствуют, потребуется дрель со сверлами по металлу и набор саморезов или болтов с гайками.

Инструмент	Назначение
Ключи рожковые/накидные	Затяжка гаек и болтов крепления
Отвертки (+, -)	Монтаж клемм, фиксация корпусов
Кусачки-бокорезы	Зачистка проводов
Мультиметр	Проверка цепи, диагностика
Обжимные клещи	Фиксация контактных клемм
Термофен	Изоляция соединений термоусадкой
Дрель со сверлами	Создание монтажных отверстий

Влияние вибрации на срок службы фонарей

Вибрации при движении транспорта создают постоянную динамическую нагрузку на корпус и внутренние компоненты задних фонарей прицепа. Микросотрясения провоцируют ослабление креплений, нарушение электрических контактов и появление микротрещин в рассеивателях. Особенно критично воздействие резонансных частот, многократно усиливающих деформационные процессы в пластиковых элементах.

Постоянное механическое напряжение ускоряет износ светодиодных чипов и нитей накаливания, приводя к преждевременному перегоранию. Вибрирующие провода перетираются об острые кромки корпуса, вызывая короткие замыкания. Герметичность соединений нарушается, открывая путь влаге и грязи, что дополнительно снижает ресурс электронных компонентов.

Ключевые последствия вибрационного воздействия

Разрушение паяных соединений на платах светодиодных модулей
Потеря контакта в клеммных колодках и разъемах питания
Деформация отражателей с ухудшением светораспределения
Отслоение герметика по периметру стекла

Источник вибрации	Влияние на фонари	Профилактические меры
Неровности дорожного покрытия	Раскол линз, трещины корпуса	Использование демпфирующих прокладок
Дисбаланс колес	Отрыв проводов от патронов ламп	Регулярная балансировка шин
Резонанс конструкции	Разрушение сварных швов кронштейнов	Жесткое крепление жгутов проводов

Для минимизации ущерба применяют фонари с ударопрочными поликарбонатными рассеивателями и противоударными держателями ламп. Крепежные точки усиливают пружинными шайбами, а проводку фиксируют через каждые 15-20 см. Регулярная проверка затяжки болтов и состояния амортизирующих вставок увеличивает межремонтный интервал на 40-60%.

Список источников

При подготовке материала использовались нормативные документы, регулирующие требования к светосигнальному оборудованию транспортных средств в Российской Федерации и международной практике.

Дополнительно изучены технические рекомендации производителей, исследования в области дорожной безопасности и анализ типичных неисправностей осветительных систем прицепов.

Правила дорожного движения РФ (последняя редакция)
Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных транспортных средств"
ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) о требованиях к светосигнальным приборам
Руководства по эксплуатации прицепной техники ведущих производителей (Knott, AL-KO, BPW)
Методические рекомендации НИИ автомобильного транспорта по безопасной эксплуатации прицепов
Аналитический отчет НАМИ "Типовые дефекты электрооборудования грузовых прицепов"
Европейский стандарт ECE R10 по электромагнитной совместимости автокомпонентов
